用水合理化與新生水水源開發論 壇 與談人：朱文生 博士 能邦 科技顧問股份有限公司 www. eitco. com. tw 總經 理 台灣海水淡化網 www. Taiwan. Desal. com. tw 總編輯

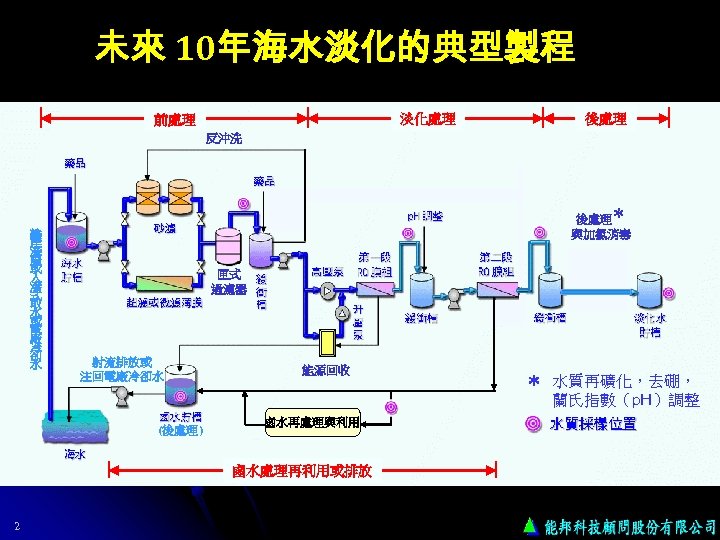

未來 10年海水淡化的典型製程 淡化處理 前處理 後處理 反沖洗 離 岸 深 層 或 入 滲 式 取 水 或 電 廠 冷 卻 水 後處理＊ 與加氯消毒 匣式 過濾器 射流排放或 注回電廠冷卻水 (後處理) 能源回收 鹵水再處理與利用 鹵水處理再利用或排放 2 ＊ 水質再礦化，去硼， 蘭氏指數（p. H）調整

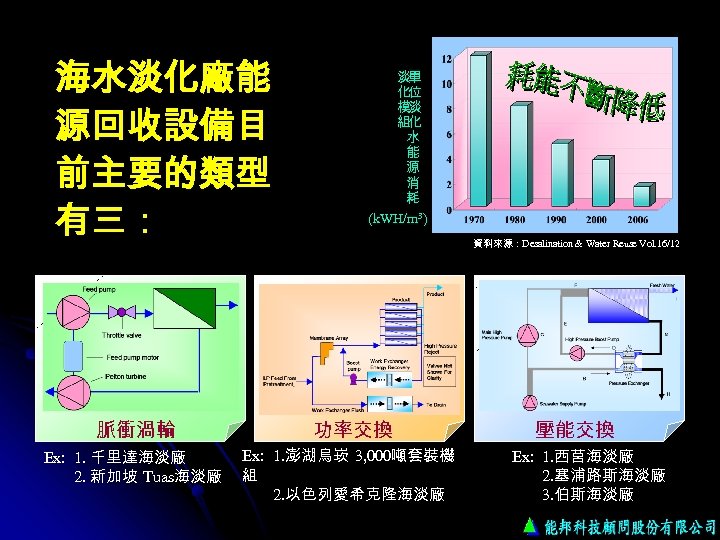

海水淡化廠能 源回收設備目 前主要的類型 有三： 淡單 化位 模淡 組化 水 能 源 消 耗 (k. WH/m 3) 資料來源：Desalination & Water Reuse Vol. 16/12 脈衝渦輪 功率交換 Ex: 1. 千里達海淡廠 2. 新加坡 Tuas海淡廠 Ex: 1. 澎湖烏崁 3, 000噸套裝機 組 2. 以色列愛希克隆海淡廠 壓能交換 Ex: 1. 西莒海淡廠 2. 塞浦路斯海淡廠 3. 伯斯海淡廠

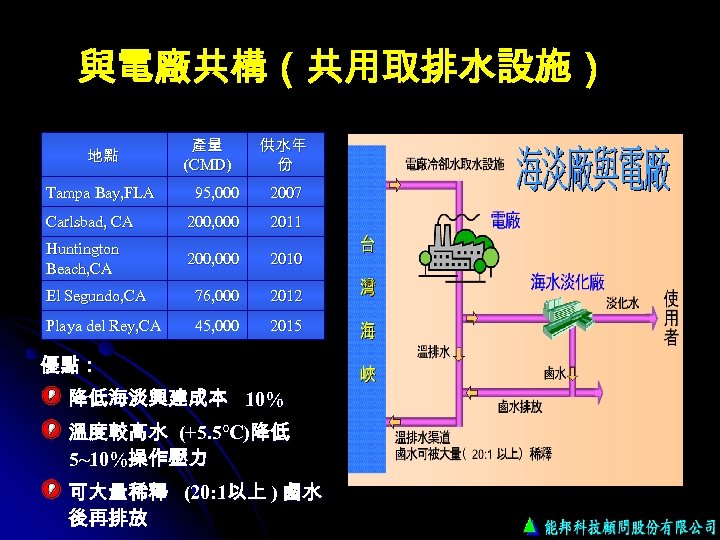

與電廠共構（共用取排水設施） 地點 Tampa Bay, FLA 產量 (CMD) 供水年 份 95, 000 2007 Carlsbad, CA 200, 000 2011 Huntington Beach, CA 200, 000 2010 El Segundo, CA 76, 000 2012 Playa del Rey, CA 45, 000 2015 優點： 降低海淡興建成本 10% 溫度較高水 (+5. 5℃)降低 5~10%操作壓力 可大量稀釋 (20: 1以上 ) 鹵水 後再排放
入滲式取水 風力發電支援海水淡 化
鹵水回收再利用與附屬事業

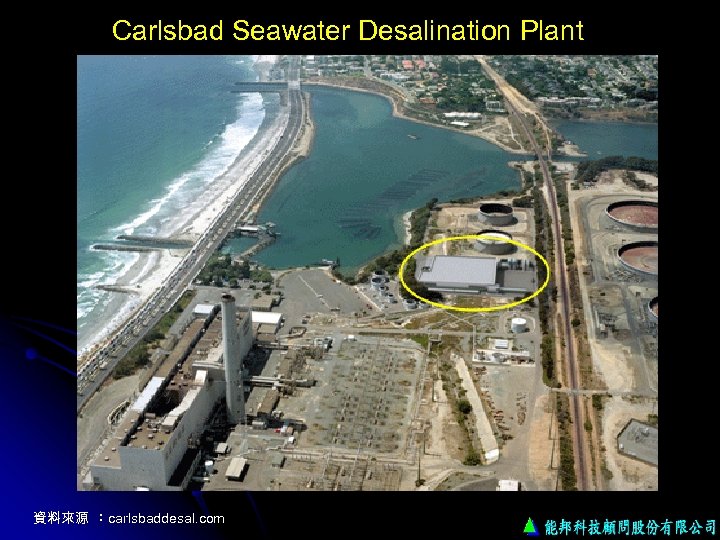

Carlsbad Seawater Desalination Plant 資料來源 ：carlsbaddesal. com

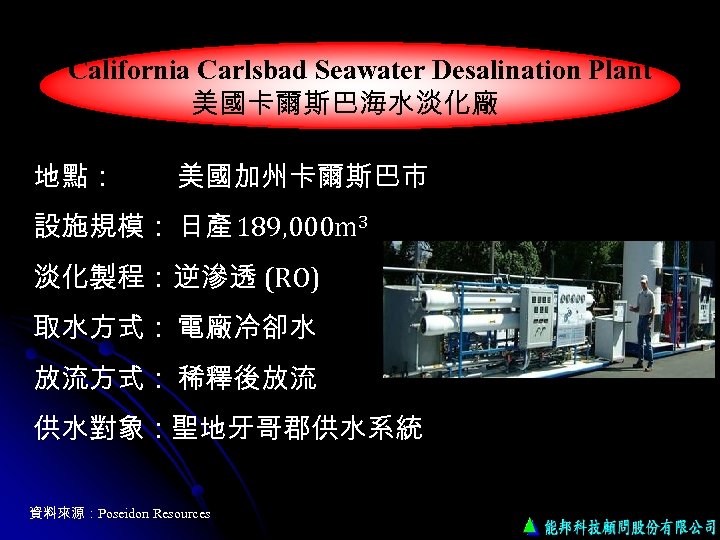

California Carlsbad Seawater Desalination Plant 美國卡爾斯巴海水淡化廠 地點： 美國加州卡爾斯巴市 設施規模： 日產 189, 000 m 3 淡化製程：逆滲透 (RO) 取水方式： 電廠冷卻水 放流方式： 稀釋後放流 供水對象：聖地牙哥郡供水系統 資料來源：Poseidon Resources

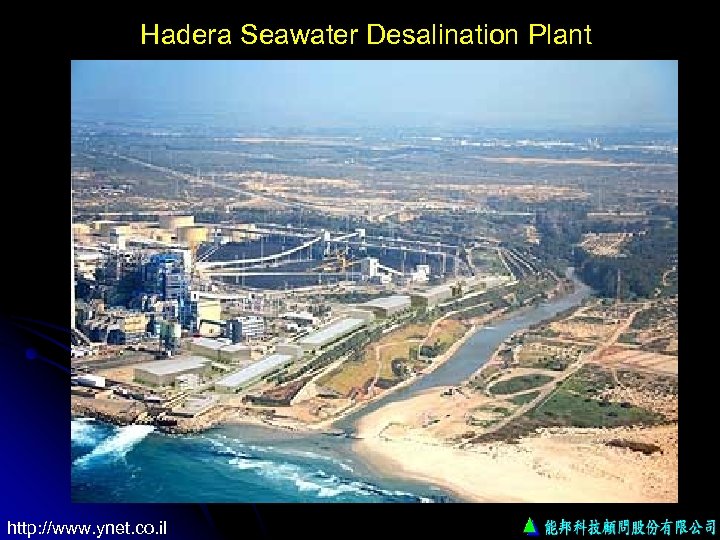

Hadera Seawater Desalination Plant http: //www. ynet. co. il
Israel Hadera Seawater Desalination Plant 以色列海得拉海水淡化廠 地點： 以色列海得拉 設施規模： 日產 275, 000 m 3 淡化製程：逆滲透 (RO) 取水方式： 海洋取水管 放流方式： 海洋放流 供水對象：公共供水系統 資料來源：www. water-technology. net D&WR Aug. /Sep. 2009 Vol. 20/1

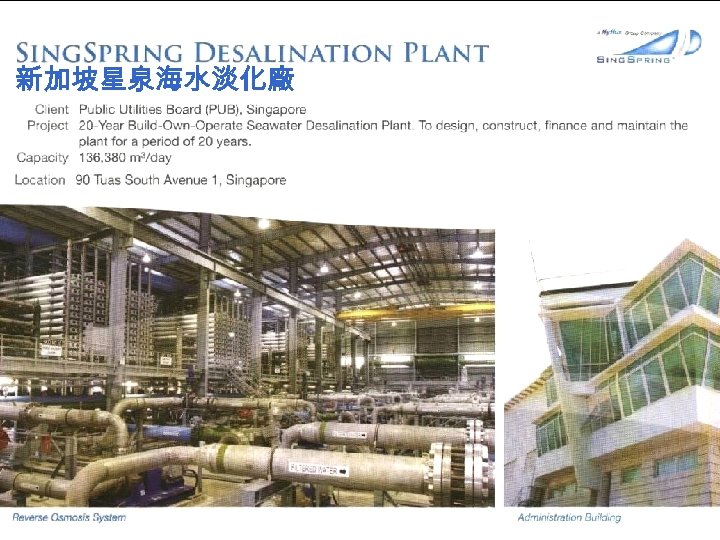

新加坡星泉海水淡化廠 11

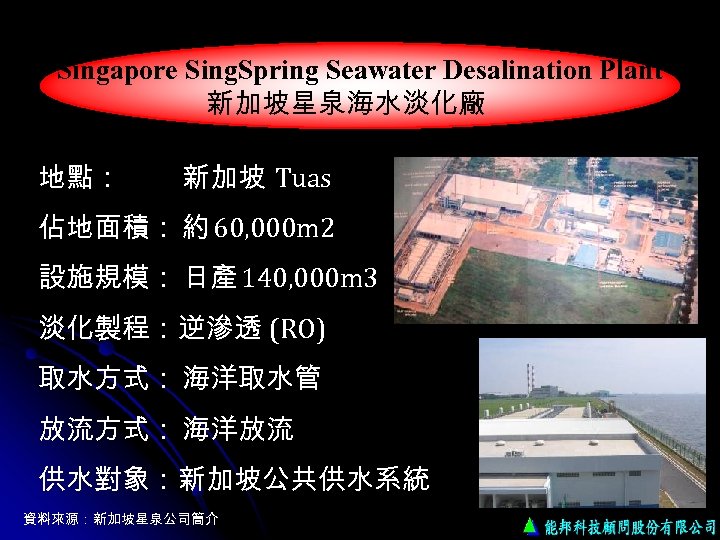

Singapore Sing. Spring Seawater Desalination Plant 新加坡星泉海水淡化廠 地點： 新加坡 Tuas 佔地面積： 約 60, 000 m 2 設施規模： 日產 140, 000 m 3 淡化製程：逆滲透 (RO) 取水方式： 海洋取水管 放流方式： 海洋放流 供水對象：新加坡公共供水系統 資料來源：新加坡星泉公司簡介
Sydney Seawater Desalination Plant D&WR Feb. /Mar. 2009 Vol. 18/4
Sydney Seawater Desalination Plant 澳洲雪梨海水淡化廠 地點：澳洲雪梨 設施規模： 第一階段日產 125, 000 m³ 第二階段 250, 000 m³ 淡化製程：逆滲透 (RO) 取水方式： 海底取水管 放流方式： 海洋擴散放流 供水對象：雪梨地區供水系統 資料來源：Sydney Water D&WR Feb. /Mar. 2009 Vol. 18/4 18 km輸水管 線

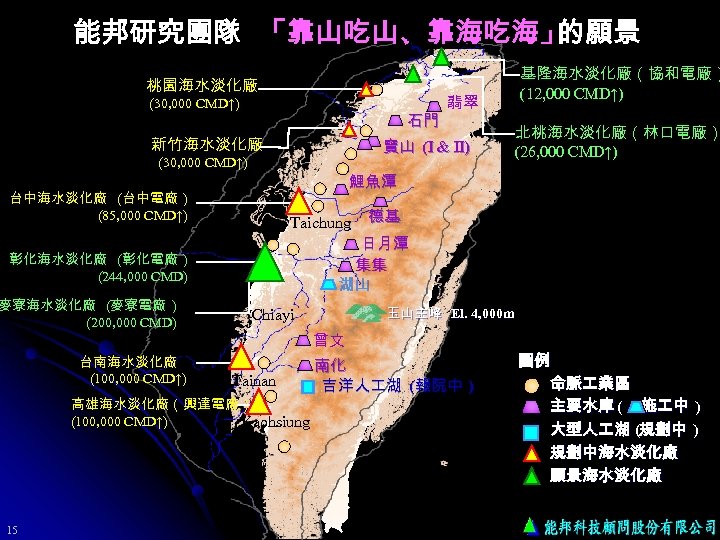

能邦研究團隊 「靠山吃山、靠海吃海」 的願景 桃園海水淡化廠 (30, 000 CMD↑) 石門 新竹海水淡化廠 Taichung 玉山主峰 El. 4, 000 m Chiayi 曾文 Tainan 高雄海水淡化廠（興達電廠） (100, 000 CMD↑) Kaohsiung 15 德基 日月潭 集集 湖山 彰化海水淡化廠 (彰化電廠 ) (244, 000 CMD) 台南海水淡化廠 (100, 000 CMD↑) 北桃海水淡化廠（林口電廠） (26, 000 CMD↑) 鯉魚潭 台中海水淡化廠 (台中電廠 ) (85, 000 CMD↑) 麥寮海水淡化廠 (麥寮電廠 ) (200, 000 CMD) 翡翠 寶山 (I & II) (30, 000 CMD↑) 基隆海水淡化廠（協和電廠） (12, 000 CMD↑) 南化 吉洋人 湖 (報院中 ) 圖例 命脈 業區 主要水庫 ( 施 中 ) 大型人 湖 (規劃中 ) 規劃中海水淡化廠 願景海水淡化廠
報告完畢 請多指教
