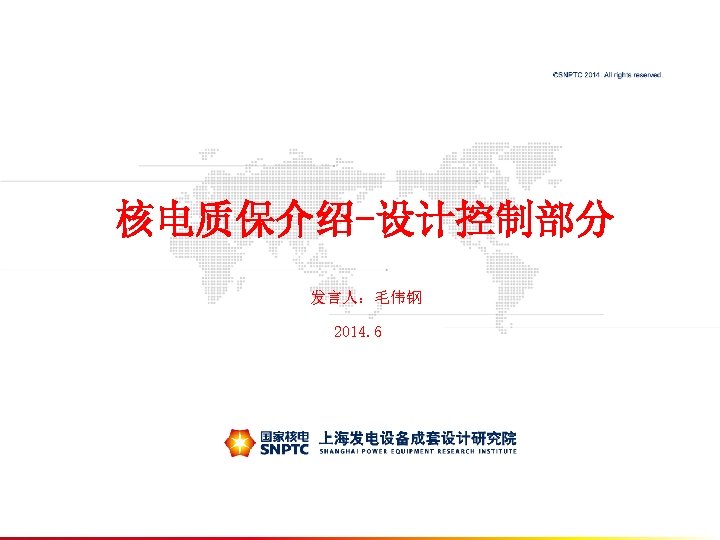

此处的位置是一级标题 核电质保介绍-设计控制部分 发言人：毛伟钢 2014. 6

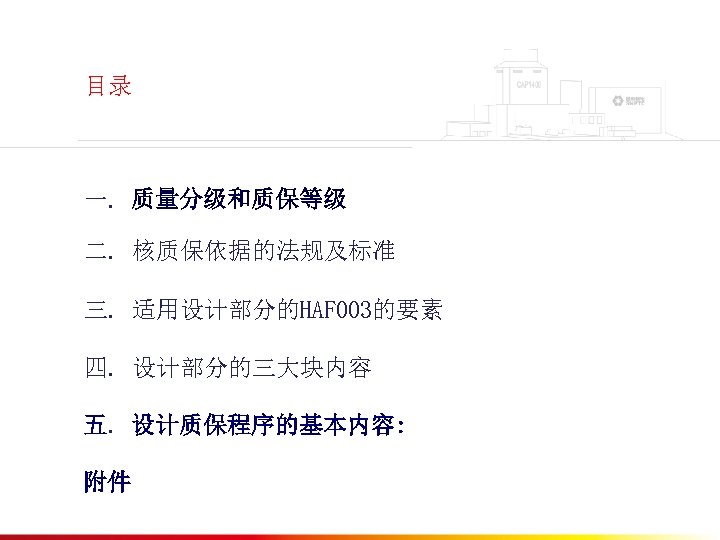

此处的位置是一级标题 目录 一. 质量分级和质保等级 一. 此处为目录项 -------------- 20 p 二. 核质保依据的法规及标准 二. 此处为目录项 -------- 30 p 三. 适用设计部分的HAF 003的要素 三. 此处为目录项 -------------- 40 p 四. 设计部分的三大块内容 五. 设计质保程序的基本内容: 中文： 字体：黑体 字号： 24 字间距：普通 行间距：单倍行距 附件

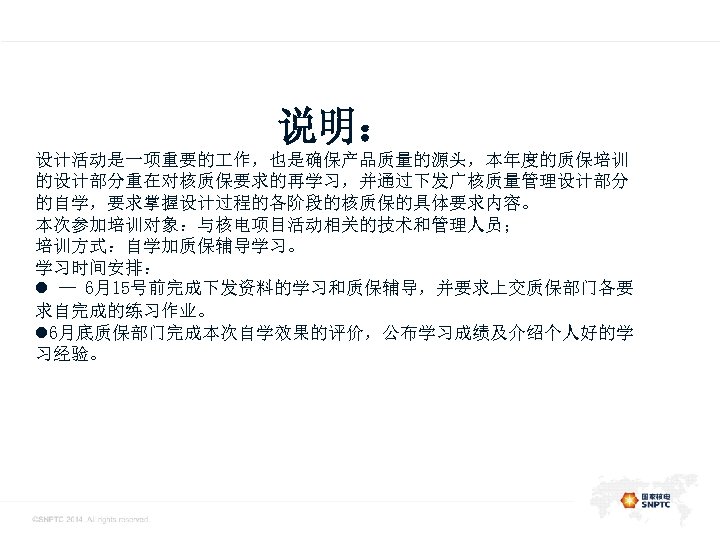

此处的位置是一级标题 说明： 设计活动是一项重要的 作，也是确保产品质量的源头，本年度的质保培训 的设计部分重在对核质保要求的再学习，并通过下发广核质量管理设计部分 的自学，要求掌握设计过程的各阶段的核质保的具体要求内容。 本次参加培训对象：与核电项目活动相关的技术和管理人员； 培训方式：自学加质保辅导学习。 学习时间安排： l — 6月15号前完成下发资料的学习和质保辅导，并要求上交质保部门各要 求自完成的练习作业。 l 6月底质保部门完成本次自学效果的评价，公布学习成绩及介绍个人好的学 习经验。

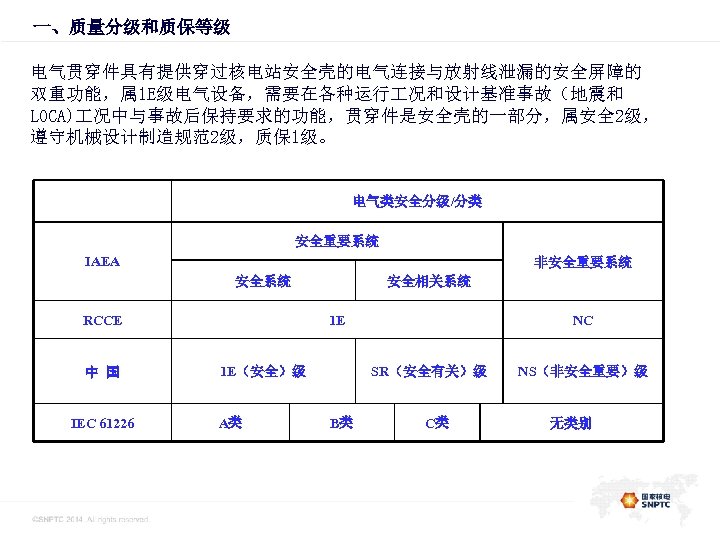

一、质量分级和质保等级 此处的位置是一级标题 电气贯穿件具有提供穿过核电站安全壳的电气连接与放射线泄漏的安全屏障的 双重功能，属 1 E级电气设备，需要在各种运行 况和设计基准事故（地震和 LOCA) 况中与事故后保持要求的功能，贯穿件是安全壳的一部分，属安全 2级， 遵守机械设计制造规范2级，质保 1级。 电气类安全分级/分类 安全重要系统 IAEA 非安全重要系统 安全系统 RCCE 中 国 IEC 61226 安全相关系统 1 E 1 E（安全）级 A类 NC SR（安全有关）级 B类 C类 NS（非安全重要）级 无类别

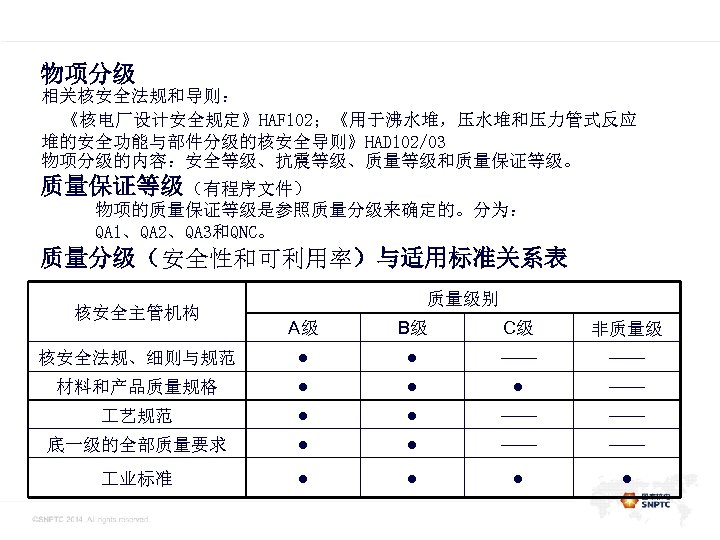

此处的位置是一级标题 物项分级 相关核安全法规和导则： 《核电厂设计安全规定》HAF 102；《用于沸水堆，压水堆和压力管式反应 堆的安全功能与部件分级的核安全导则》HAD 102/03 物项分级的内容：安全等级、抗震等级、质量等级和质量保证等级。 质量保证等级（有程序文件） 物项的质量保证等级是参照质量分级来确定的。分为： QA 1、QA 2、QA 3和QNC。 质量分级（安全性和可利用率）与适用标准关系表 核安全主管机构 质量级别 A级 B级 C级 非质量级 核安全法规、细则与规范 ● ● —— —— 材料和产品质量规格 ● ● ● —— 艺规范 ● ● —— —— 底一级的全部质量要求 ● ● —— —— 业标准 ● ●

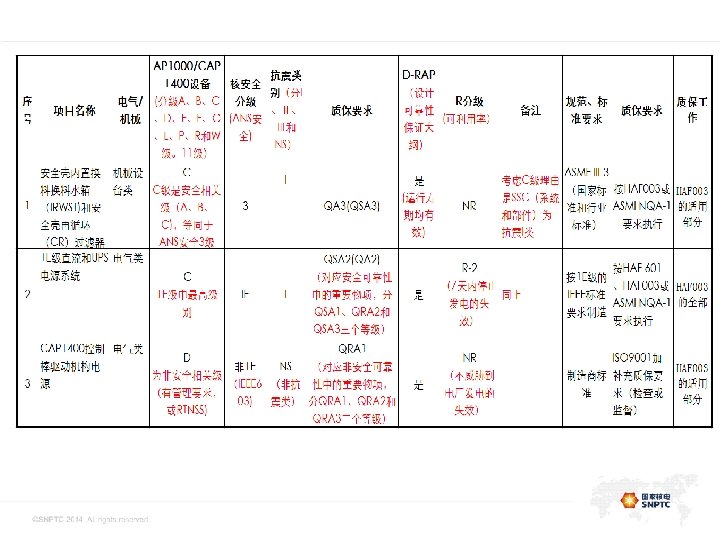

此处的位置是一级标题

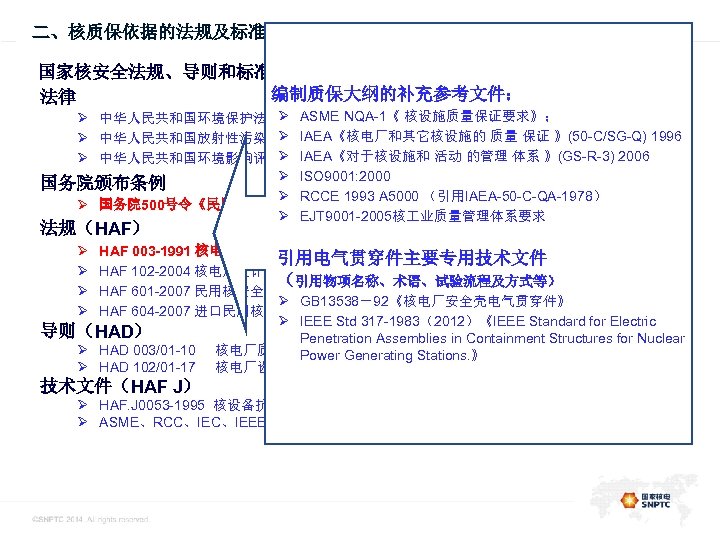

此处的位置是一级标题 二、核质保依据的法规及标准 国家核安全法规、导则和标准（适用电气贯穿件设计） 编制质保大纲的补充参考文件： 法律 Ø ASME Ø 中华人民共和国环境保护法（1989. 12）NQA-1《 核设施质量保证要求》； Ø IAEA《核电厂和其它核设施的 质量 保证 》(50 -C/SG-Q) 1996 Ø 中华人民共和国放射性污染防治法（2003. 06） Ø IAEA《对于核设施和 活动 的管理 体系 》(GS-R-3) 2006 Ø 中华人民共和国环境影响评价法（2002. 10） Ø ISO 9001: 2000 国务院颁布条例 Ø RCCE 1993 A 5000 （引用IAEA-50 -C-QA-1978） Ø 国务院 500号令《民用核安全设备监督管理条例》 Ø EJT 9001 -2005核 业质量管理体系要求 法规（HAF） Ø Ø HAF 003 -1991 核电厂质量保证安全规定 引用电气贯穿件主要专用技术文件 HAF 102 -2004 核电厂设计安全规定 （引用物项名称、术语、试验流程及方式等） HAF 601 -2007 民用核安全设备设计制造安装和无损检验监督管理规定 Ø GB 13538－92《核电厂安全壳电气贯穿件》 HAF 604 -2007 进口民用核安全设备监督管理规定 Ø IEEE Std 317 -1983（2012）《IEEE Standard for Electric 导则（HAD） Penetration Assemblies in Containment Structures for Nuclear Ø HAD 003/01 -10 核电厂质量保证系列导则（设计 6） Power Generating Stations. 》 Ø HAD 102/01 -17 核电厂设计系列导则 技术文件（HAF J） Ø HAF. J 0053 -1995 核设备抗震鉴定试验指南 Ø ASME、RCC、IEEE 标准等 (国家和安全局认可的）

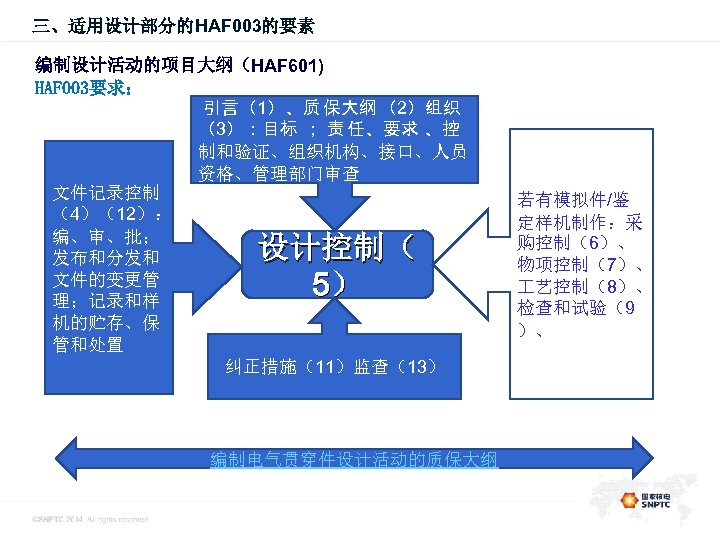

三、适用设计部分的HAF 003的要素 此处的位置是一级标题 编制设计活动的项目大纲（HAF 601) HAF 003要求： 引言（1）、质 保大纲 （2）组织 （3）：目标 ； 责 任、要求 、控 制和验证、组织机构、接口、人员 资格、管理部门审查 文件记录控制 （4）（12）： 编、审、批； 发布和分发和 文件的变更管 理；记录和样 机的贮存、保 管和处置 纠正措施（11）监查（13） 设计控制（ 5） 编制电气贯穿件设计活动的质保大纲 若有模拟件/鉴 定样机制作：采 购控制（6）、 物项控制（7）、 艺控制（8）、 检查和试验（9 ）、

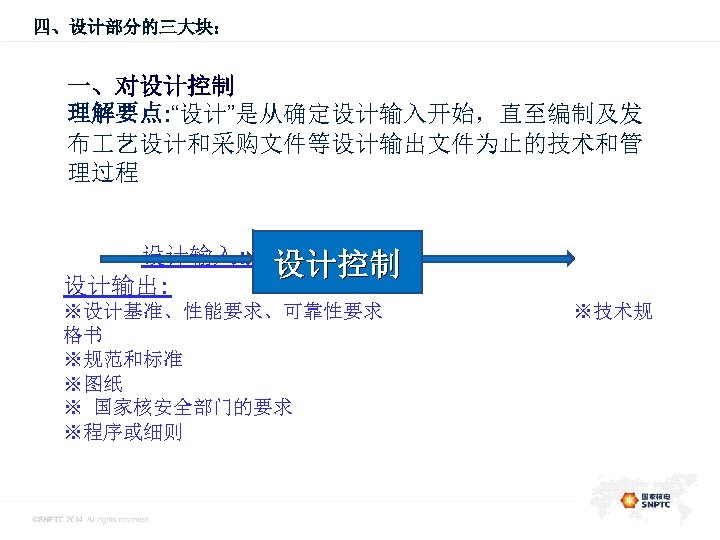

四、设计部分的三大块： 此处的位置是一级标题 一、对设计控制 理解要点: “设计”是从确定设计输入开始，直至编制及发 布 艺设计和采购文件等设计输出文件为止的技术和管 理过程 设计输入: 设计输出: 设计控制 ※设计基准、性能要求、可靠性要求 格书 ※规范和标准 ※图纸 ※ 国家核安全部门的要求 ※程序或细则 ※技术规

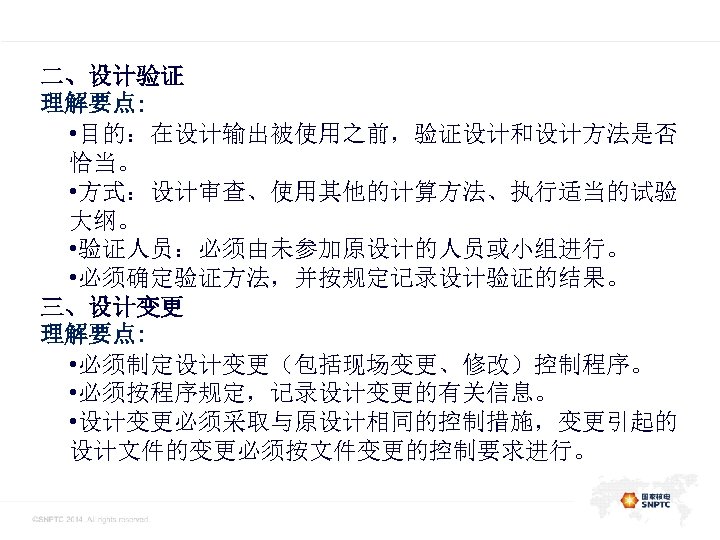

此处的位置是一级标题 二、设计验证 理解要点: • 目的：在设计输出被使用之前，验证设计和设计方法是否 恰当。 • 方式：设计审查、使用其他的计算方法、执行适当的试验 大纲。 • 验证人员：必须由未参加原设计的人员或小组进行。 • 必须确定验证方法，并按规定记录设计验证的结果。 三、设计变更 理解要点: • 必须制定设计变更（包括现场变更、修改）控制程序。 • 必须按程序规定，记录设计变更的有关信息。 • 设计变更必须采取与原设计相同的控制措施，变更引起的 设计文件的变更必须按文件变更的控制要求进行。

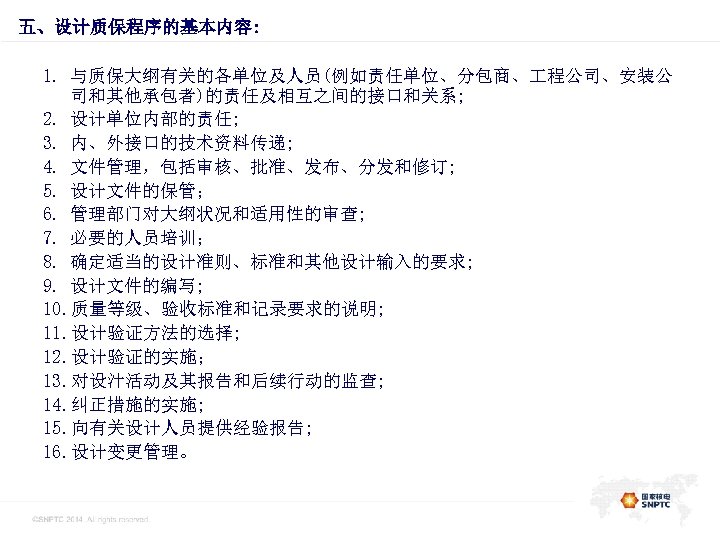

此处的位置是一级标题 五、设计质保程序的基本内容: 1. 与质保大纲有关的各单位及人员(例如责任单位、分包商、 程公司、安装公 司和其他承包者)的责任及相互之间的接口和关系; 2. 设计单位内部的责任; 3. 内、外接口的技术资料传递; 4. 文件管理，包括审核、批准、发布、分发和修订; 5. 设计文件的保管； 6. 管理部门对大纲状况和适用性的审查; 7. 必要的人员培训； 8. 确定适当的设计准则、标准和其他设计输入的要求; 9. 设计文件的编写; 10. 质量等级、验收标准和记录要求的说明; 11. 设计验证方法的选择; 12. 设计验证的实施； 13. 对设汁活动及其报告和后续行动的监查; 14. 纠正措施的实施; 15. 向有关设计人员提供经验报告; 16. 设计变更管理。

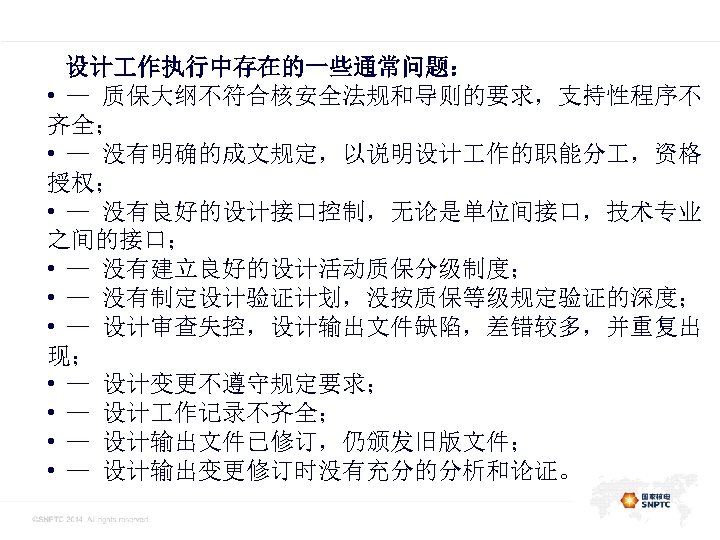

此处的位置是一级标题 设计 作执行中存在的一些通常问题： • — 质保大纲不符合核安全法规和导则的要求，支持性程序不 齐全； • — 没有明确的成文规定，以说明设计 作的职能分 ，资格 授权； • — 没有良好的设计接口控制，无论是单位间接口，技术专业 之间的接口； • — 没有建立良好的设计活动质保分级制度； • — 没有制定设计验证计划，没按质保等级规定验证的深度； • — 设计审查失控，设计输出文件缺陷，差错较多，并重复出 现； • — 设计变更不遵守规定要求； • — 设计 作记录不齐全； • — 设计输出文件已修订，仍颁发旧版文件； • — 设计输出变更修订时没有充分的分析和论证。

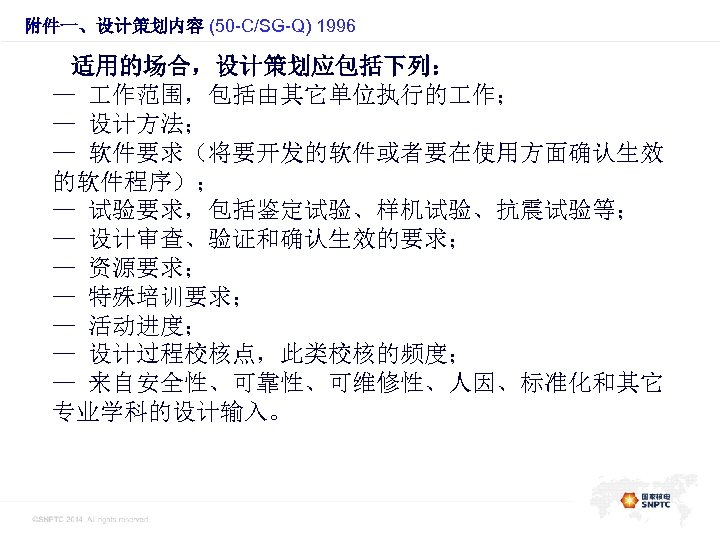

此处的位置是一级标题 附件一、设计策划内容 (50 -C/SG-Q) 1996 适用的场合，设计策划应包括下列： — 作范围，包括由其它单位执行的 作； — 设计方法； — 软件要求（将要开发的软件或者要在使用方面确认生效 的软件程序）； — 试验要求，包括鉴定试验、样机试验、抗震试验等； — 设计审查、验证和确认生效的要求； — 资源要求； — 特殊培训要求； — 活动进度； — 设计过程校核点，此类校核的频度； — 来自安全性、可靠性、可维修性、人因、标准化和其它 专业学科的设计输入。

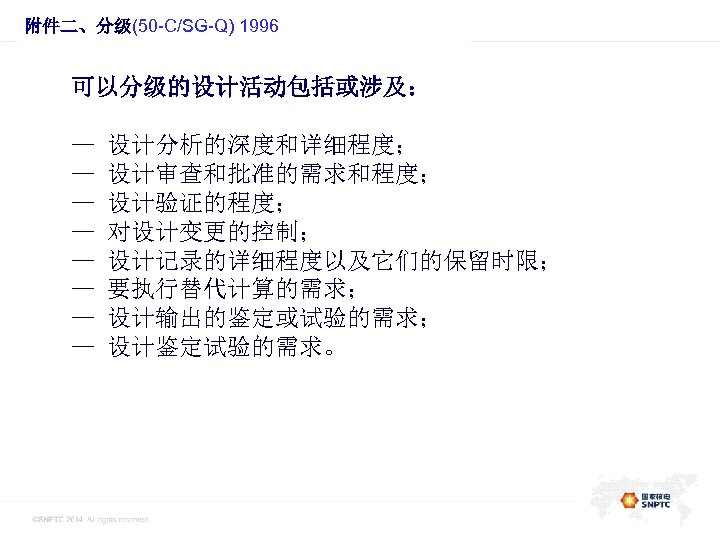

此处的位置是一级标题 附件二、分级(50 -C/SG-Q) 1996 可以分级的设计活动包括或涉及： — — — — 设计分析的深度和详细程度； 设计审查和批准的需求和程度； 设计验证的程度； 对设计变更的控制； 设计记录的详细程度以及它们的保留时限； 要执行替代计算的需求； 设计输出的鉴定或试验的需求； 设计鉴定试验的需求。
此处的位置是一级标题 附件三、典型的设计输入: （HAD 003/06） 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 设备在系统中主要功能； 设备的性能要求，如重量、额定值、输出值等； 规范、标准和国家核安全法规的要求； 设计条件，如流量、压力、流体的化学性质和电压； 载荷，例如地震、风荷载、雪荷载、动载荷等； 建造和运行期间预汁的环境条件，例如压力、温度、湿度、腐蚀性、厂址海拔高度、风向、核辐射、电磁辐射和照射持续 时间等； 接口要求，包括构筑物、系统、设备和部件的功能接口和实体接口； 材料要求，包括相容性、电绝缘性能、保护涂层、耐蚀性和中子活化性能等方面的考虑； 机械性能要求，如承受振动、应力、冲击和反作用力的能力等； 结构要求，包括设备基础和管道支撑件等物项； 水力学要求，如风机的动压、静压、允许压降和允许流速等； 化学要求，包括各种限制和规定； 电气要求，如对电源、电压、电缆通道、电绝缘和电动机等的要求； 各种 况下的运行要求，如电厂的启动、正常运行、停运、应急运行、特殊稳态、特殊瞬态的运行及应急系统运行等； 仪表和控制要求，包括运行、试验和维修所要求的指示仪表、控制装置和报警装。还应包括其他要求，如仪表类型、已安 装好的备件、测量量程及显示的位置等； 电厂安全保卫的出入口控制和行政管理要求； 试验要求，包括运行前试验和定期在役试验及其试验条件等； 对电厂的可达性、维护、修理和在役检查的要求，包括进行这些 作的条件； 可运输性要求，例如对尺寸和运输重量的限制等； 装卸、贮存、清洁和运输要求； 防火要求； 防止人员伤害的安全要求，包括辐射危害、限制危险品的使用； 人因 程学考虑，例如人机接口； 设备的耐的辐照限值； 防止出现对公众健康和安全的过度风险的其他要求。

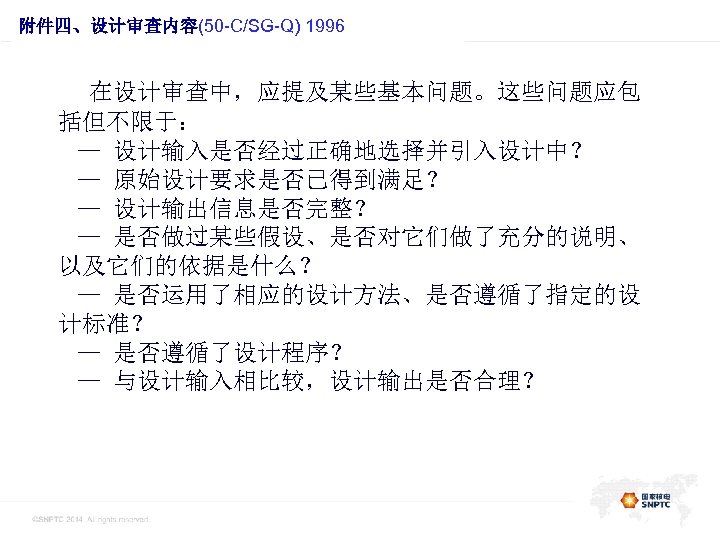

此处的位置是一级标题 附件四、设计审查内容(50 -C/SG-Q) 1996 在设计审查中，应提及某些基本问题。这些问题应包 括但不限于： — 设计输入是否经过正确地选择并引入设计中？ — 原始设计要求是否已得到满足？ — 设计输出信息是否完整？ — 是否做过某些假设、是否对它们做了充分的说明、 以及它们的依据是什么？ — 是否运用了相应的设计方法、是否遵循了指定的设 计标准？ — 是否遵循了设计程序？ — 与设计输入相比较，设计输出是否合理？

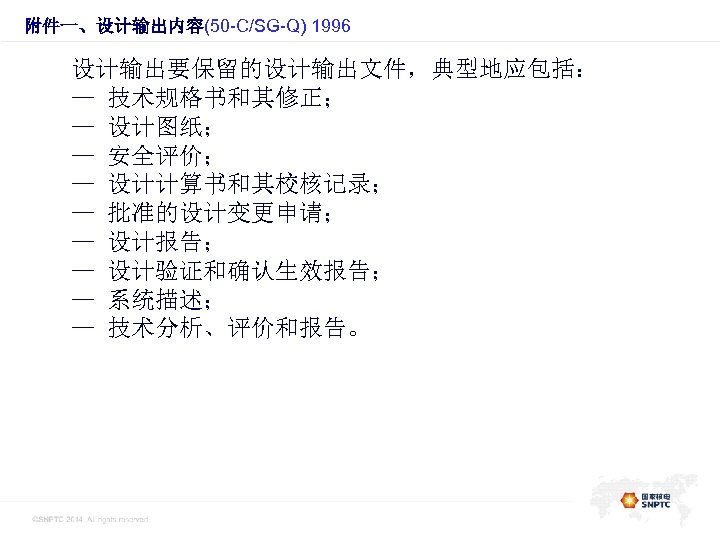

附件一、设计输出内容(50 -C/SG-Q) 1996 设计输出要保留的设计输出文件，典型地应包括： — 技术规格书和其修正； — 设计图纸； — 安全评价； — 设计计算书和其校核记录； — 批准的设计变更申请； — 设计报告； — 设计验证和确认生效报告； — 系统描述； — 技术分析、评价和报告。

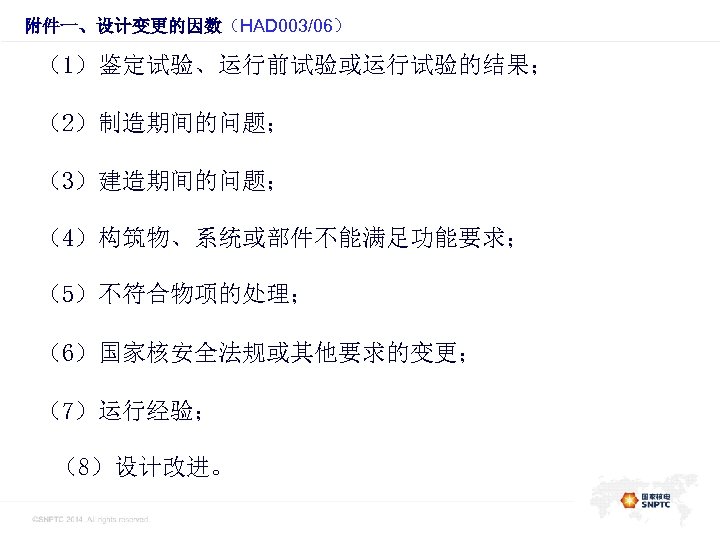

附件一、设计变更的因数（HAD 003/06） （1）鉴定试验、运行前试验或运行试验的结果； （2）制造期间的问题； （3）建造期间的问题； （4）构筑物、系统或部件不能满足功能要求； （5）不符合物项的处理； （6）国家核安全法规或其他要求的变更； （7）运行经验； （8）设计改进。
