智能电力系统与智能电网 （Smarter Power Systems and Smart Grid） 清华大学电机系 卢强 2011年 11月 1

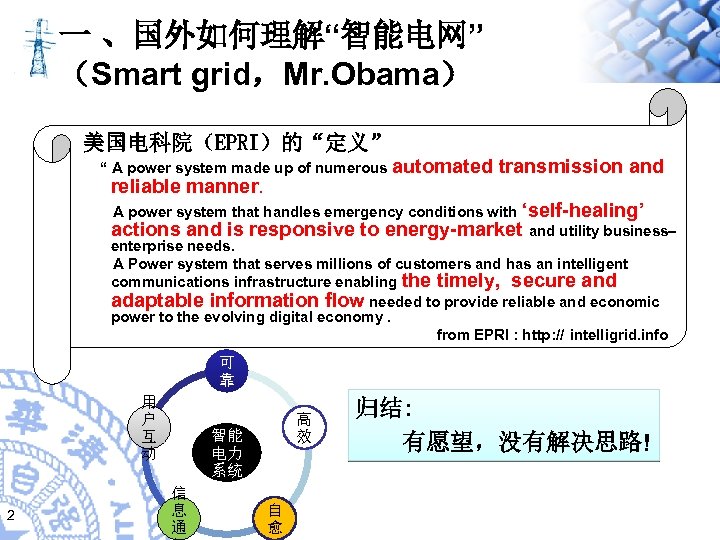

一 、国外如何理解“智能电网” （Smart grid，Mr. Obama） 美国电科院（EPRI）的“定义” “ A power system made up of numerous automated reliable manner. transmission and ‘self-healing’ actions and is responsive to energy-market and utility business– A power system that handles emergency conditions with enterprise needs. A Power system that serves millions of customers and has an intelligent communications infrastructure enabling the timely, secure and adaptable information flow needed to provide reliable and economic power to the evolving digital economy. from EPRI : http: // intelligrid. info 可 靠 用 户 互 动 2 高 效 智能 电力 系统 信 息 通 自 愈 归结: 有愿望，没有解决思路!

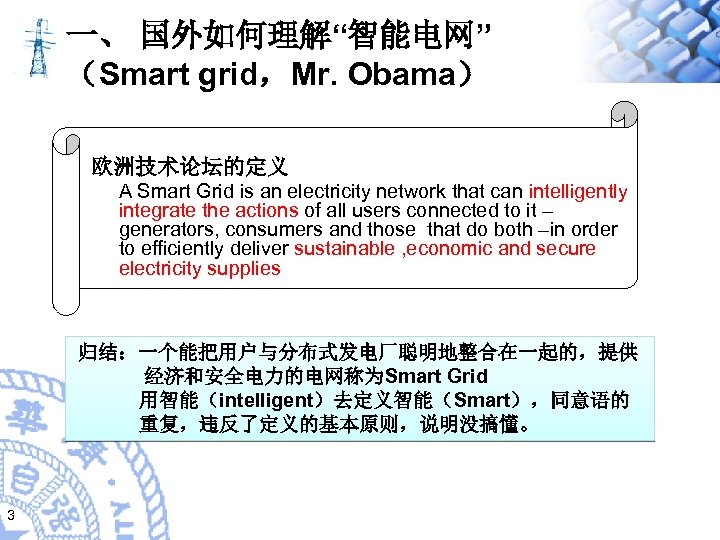

一、 国外如何理解“智能电网” （Smart grid，Mr. Obama） 欧洲技术论坛的定义 A Smart Grid is an electricity network that can intelligently integrate the actions of all users connected to it – generators, consumers and those that do both –in order to efficiently deliver sustainable , economic and secure electricity supplies 归结：一个能把用户与分布式发电厂聪明地整合在一起的，提供 经济和安全电力的电网称为Smart Grid 用智能（intelligent）去定义智能（Smart），同意语的 重复，违反了定义的基本原则，说明没搞懂。 3

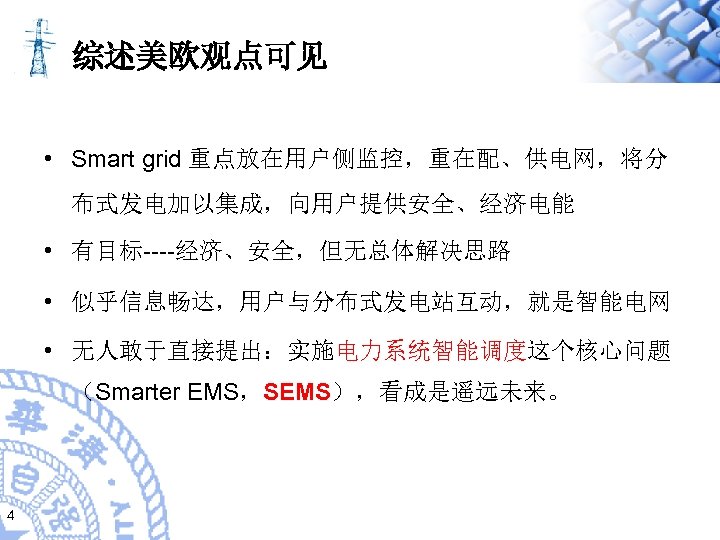

综述美欧观点可见 • Smart grid 重点放在用户侧监控，重在配、供电网，将分 布式发电加以集成，向用户提供安全、经济电能 • 有目标----经济、安全，但无总体解决思路 • 似乎信息畅达，用户与分布式发电站互动，就是智能电网 • 无人敢于直接提出：实施电力系统智能调度这个核心问题 （Smarter EMS，SEMS），看成是遥远未来。 4

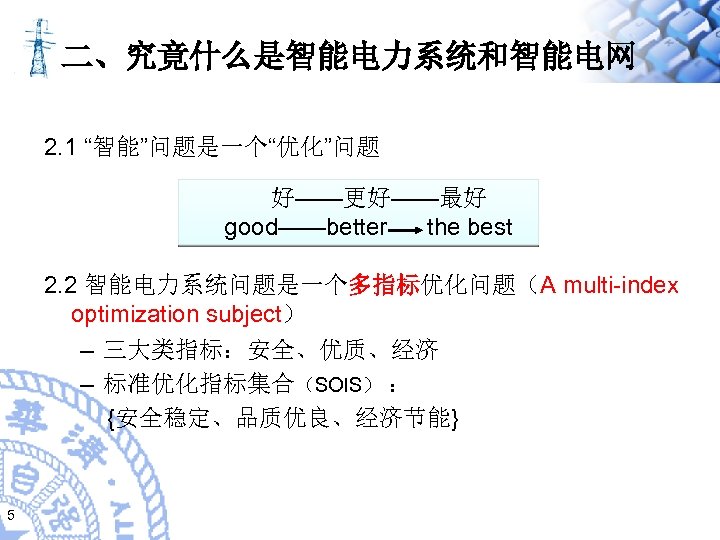

二、究竟什么是智能电力系统和智能电网 2. 1 “智能”问题是一个“优化”问题 好——更好——最好 good——better the best 2. 2 智能电力系统问题是一个多指标优化问题（A multi-index optimization subject） – 三大类指标：安全、优质、经济 – 标准优化指标集合（SOIS） ： {安全稳定、品质优良、经济节能} 5

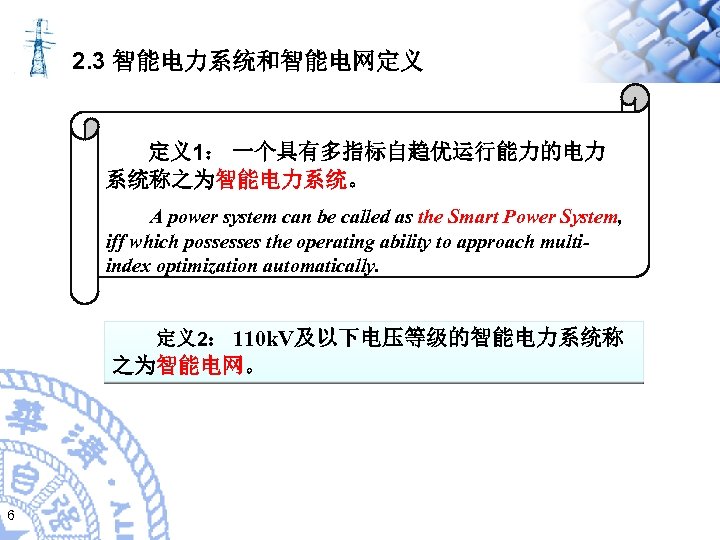

2. 3 智能电力系统和智能电网定义 定义1： 一个具有多指标自趋优运行能力的电力 系统称之为智能电力系统。 A power system can be called as the Smart Power System, iff which possesses the operating ability to approach multiindex optimization automatically. 定义2： 110 k. V及以下电压等级的智能电力系统称 之为智能电网。 6

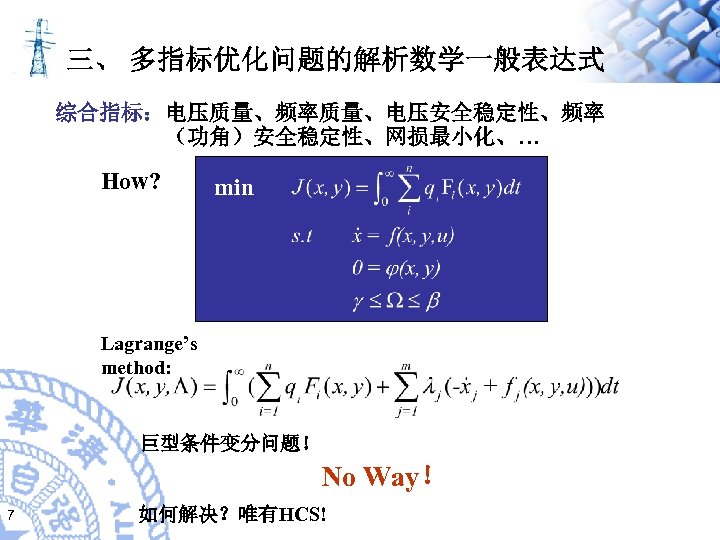

三、 多指标优化问题的解析数学一般表达式 综合指标：电压质量、频率质量、电压安全稳定性、频率 （功角）安全稳定性、网损最小化、… How? min Lagrange’s method: 巨型条件变分问题！ No Way！ 7 如何解决？唯有HCS!

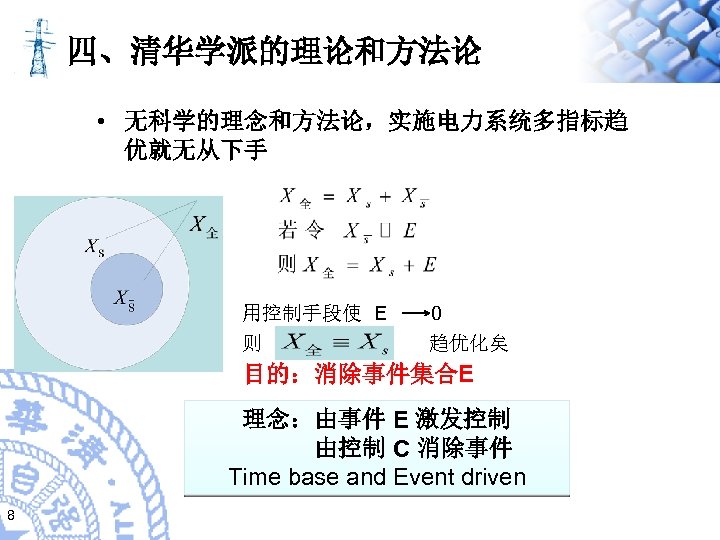

四、清华学派的理论和方法论 • 无科学的理念和方法论，实施电力系统多指标趋 优就无从下手 用控制手段使 E 则 0 趋优化矣 目的：消除事件集合E 理念：由事件 E 激发控制 由控制 C 消除事件 Time base and Event driven 8

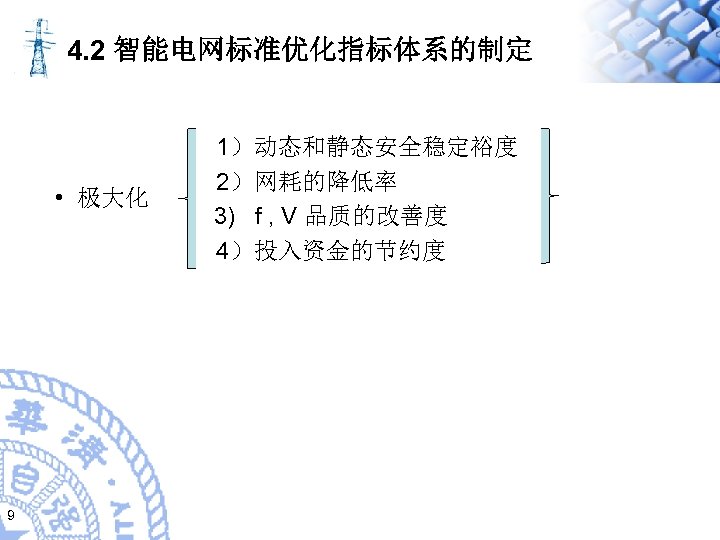

4. 2 智能电网标准优化指标体系的制定 • 极大化 9 1）动态和静态安全稳定裕度 2）网耗的降低率 3) f , V 品质的改善度 4）投入资金的节约度

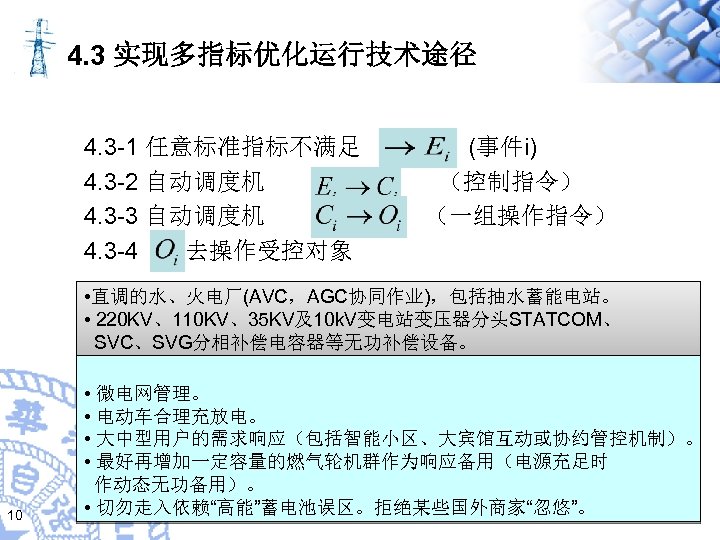

4. 3 实现多指标优化运行技术途径 4. 3 -1 任意标准指标不满足 4. 3 -2 自动调度机 4. 3 -3 自动调度机 4. 3 -4 去操作受控对象 (事件i) （控制指令） （一组操作指令） • 直调的水、火电厂(AVC，AGC协同作业)，包括抽水蓄能电站。 • 220 KV、110 KV、35 KV及10 k. V变电站变压器分头STATCOM、 SVC、SVG分相补偿电容器等无功补偿设备。 10 • 微电网管理。 • 电动车合理充放电。 • 大中型用户的需求响应（包括智能小区、大宾馆互动或协约管控机制）。 • 最好再增加一定容量的燃气轮机群作为响应备用（电源充足时 作动态无功备用）。 • 切勿走入依赖“高能”蓄电池误区。拒绝某些国外商家“忽悠”。

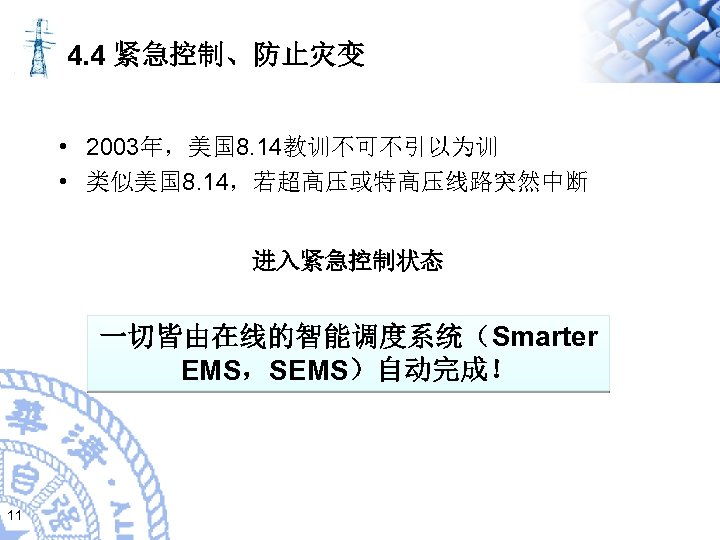

4. 4 紧急控制、防止灾变 • 2003年，美国 8. 14教训不可不引以为训 • 类似美国 8. 14，若超高压或特高压线路突然中断 进入紧急控制状态 一切皆由在线的智能调度系统（Smarter EMS，SEMS）自动完成！ 11

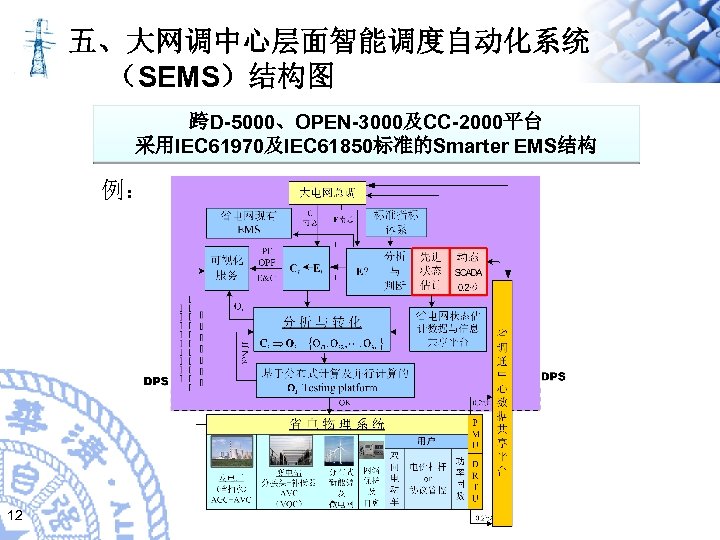

五、大网调中心层面智能调度自动化系统 （SEMS）结构图 跨D-5000、OPEN-3000及CC-2000平台 采用IEC 61970及IEC 61850标准的Smarter EMS结构 例： 12

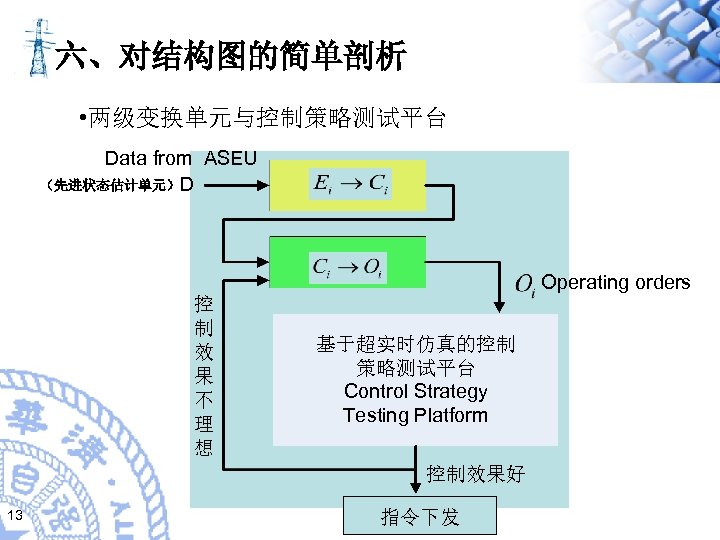

六、对结构图的简单剖析 • 两级变换单元与控制策略测试平台 Data from ASEU （先进状态估计单元）D Operating orders 控 制 效 果 不 理 想 基于超实时仿真的控制 策略测试平台 Control Strategy Testing Platform 控制效果好 13 指令下发

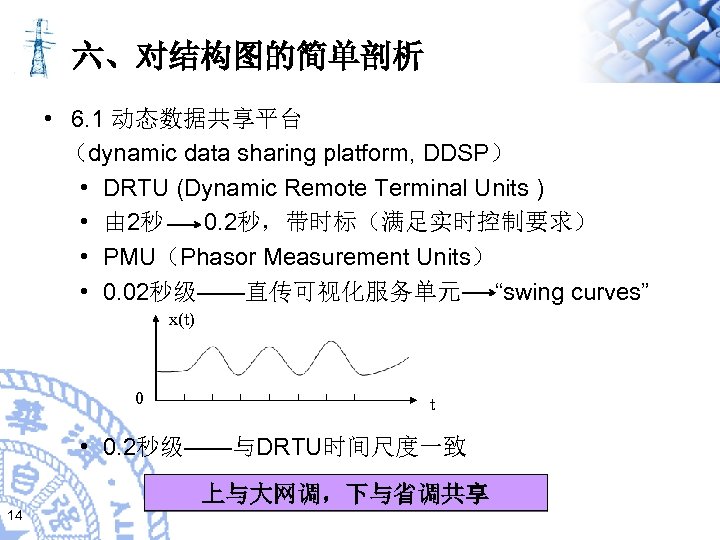

六、对结构图的简单剖析 • 6. 1 动态数据共享平台 （dynamic data sharing platform, DDSP） • DRTU (Dynamic Remote Terminal Units ) • 由 2秒 0. 2秒，带时标（满足实时控制要求） • PMU（Phasor Measurement Units） • 0. 02秒级——直传可视化服务单元 “swing curves” x(t) 0 t • 0. 2秒级——与DRTU时间尺度一致 上与大网调，下与省调共享 14

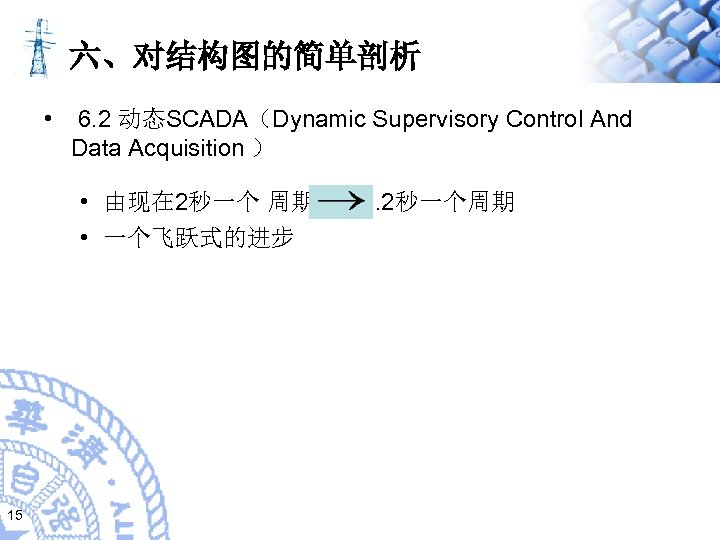

六、对结构图的简单剖析 • 6. 2 动态SCADA（Dynamic Supervisory Control And Data Acquisition ） • 由现在 2秒一个 周期 • 一个飞跃式的进步 15 0. 2秒一个周期

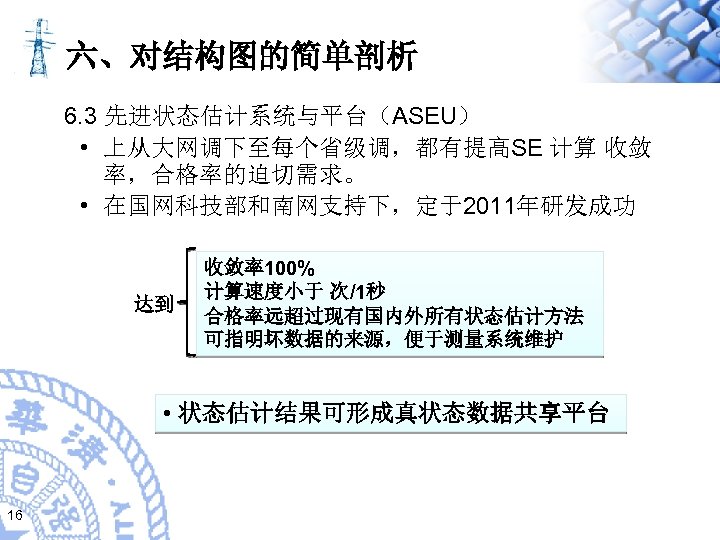

六、对结构图的简单剖析 6. 3 先进状态估计系统与平台（ASEU） • 上从大网调下至每个省级调，都有提高SE 计算 收敛 率，合格率的迫切需求。 • 在国网科技部和南网支持下，定于2011年研发成功 达到 收敛率100% 计算速度小于 次/1秒 合格率远超过现有国内外所有状态估计方法 可指明坏数据的来源，便于测量系统维护 • 状态估计结果可形成真状态数据共享平台 16

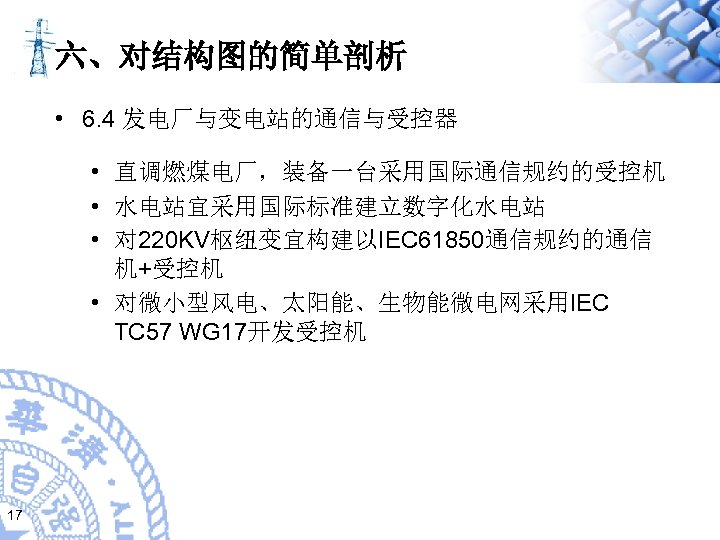

六、对结构图的简单剖析 • 6. 4 发电厂与变电站的通信与受控器 • 直调燃煤电厂，装备一台采用国际通信规约的受控机 • 水电站宜采用国际标准建立数字化水电站 • 对 220 KV枢纽变宜构建以IEC 61850通信规约的通信 机+受控机 • 对微小型风电、太阳能、生物能微电网采用IEC TC 57 WG 17开发受控机 17

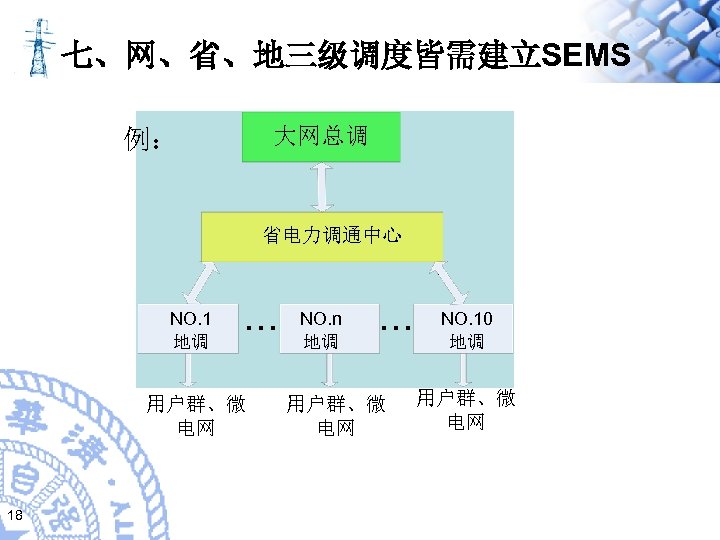

七、网、省、地三级调度皆需建立SEMS 大网总调 例： 省电力调通中心 NO. 1 地调 … 用户群、微 电网 18 NO. n 地调 … 用户群、微 电网 NO. 10 地调 用户群、微 电网

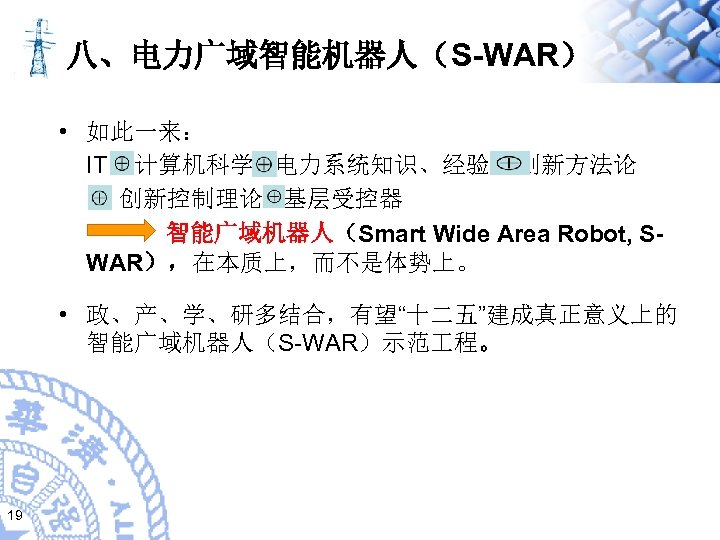

八、电力广域智能机器人（S-WAR） • 如此一来： IT 计算机科学 电力系统知识、经验 创新方法论 创新控制理论 基层受控器 智能广域机器人（Smart Wide Area Robot, SWAR），在本质上，而不是体势上。 • 政、产、学、研多结合，有望“十二五”建成真正意义上的 智能广域机器人（S-WAR）示范 程。 19

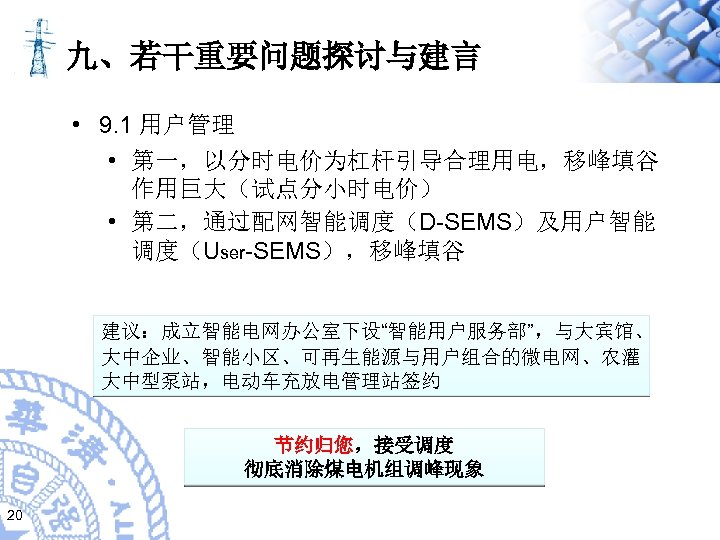

九、若干重要问题探讨与建言 • 9. 1 用户管理 • 第一，以分时电价为杠杆引导合理用电，移峰填谷 作用巨大（试点分小时电价） • 第二，通过配网智能调度（D-SEMS）及用户智能 调度（User-SEMS），移峰填谷 建议：成立智能电网办公室下设“智能用户服务部”，与大宾馆、 大中企业、智能小区、可再生能源与用户组合的微电网、农灌 大中型泵站，电动车充放电管理站签约 节约归您，接受调度 彻底消除煤电机组调峰现象 20

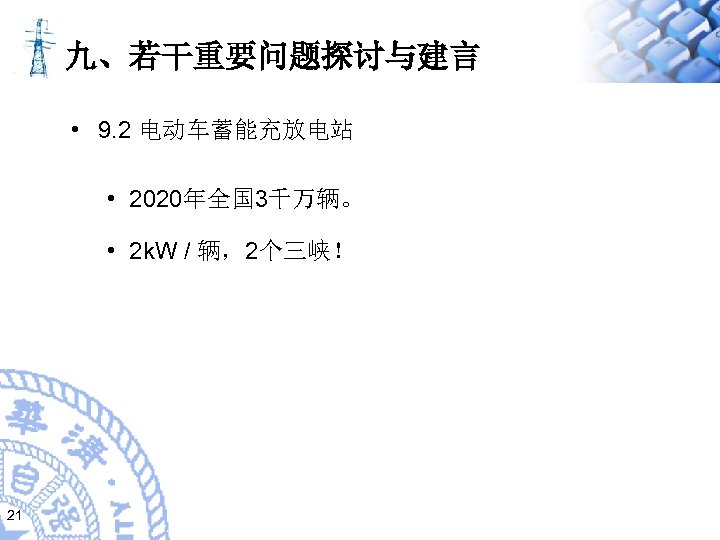

九、若干重要问题探讨与建言 • 9. 2 电动车蓄能充放电站 • 2020年全国 3千万辆。 • 2 k. W / 辆，2个三峡！ 21
九、若干重要问题探讨与建言 • 9. 2 -1 “钞票回收车”（Cash-back car） 集控站 无线 公网 国际互联网 （车主可视图形及用电优化选择） 22

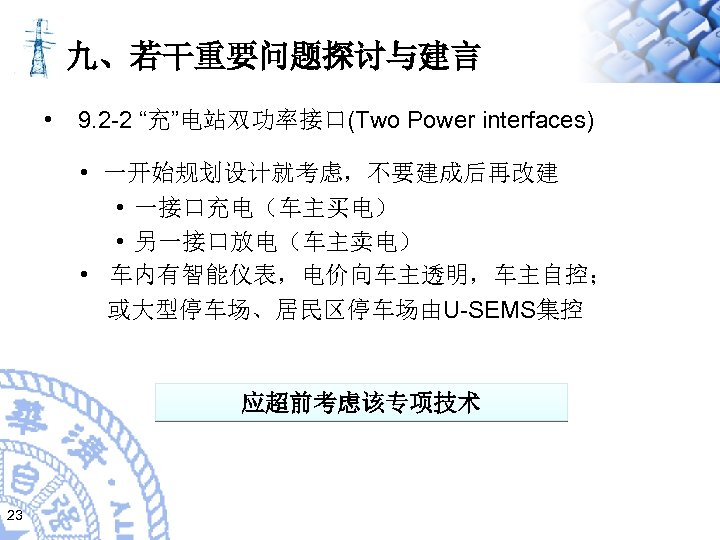

九、若干重要问题探讨与建言 • 9. 2 -2 “充”电站双功率接口(Two Power interfaces) • 一开始规划设计就考虑，不要建成后再改建 • 一接口充电（车主买电） • 另一接口放电（车主卖电） • 车内有智能仪表，电价向车主透明，车主自控； 或大型停车场、居民区停车场由U-SEMS集控 应超前考虑该专项技术 23

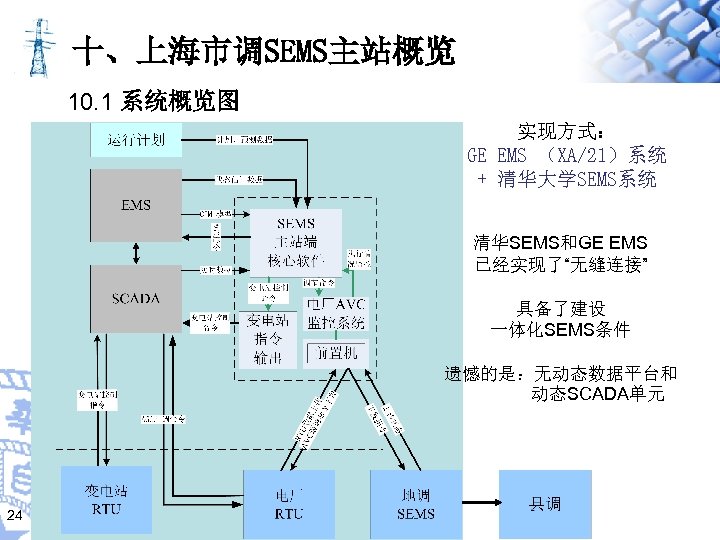

十、上海市调SEMS主站概览 10. 1 系统概览图 实现方式： GE EMS （XA/21）系统 + 清华大学SEMS系统 清华SEMS和GE EMS 已经实现了“无缝连接” 具备了建设 一体化SEMS条件 遗憾的是：无动态数据平台和 动态SCADA单元 24

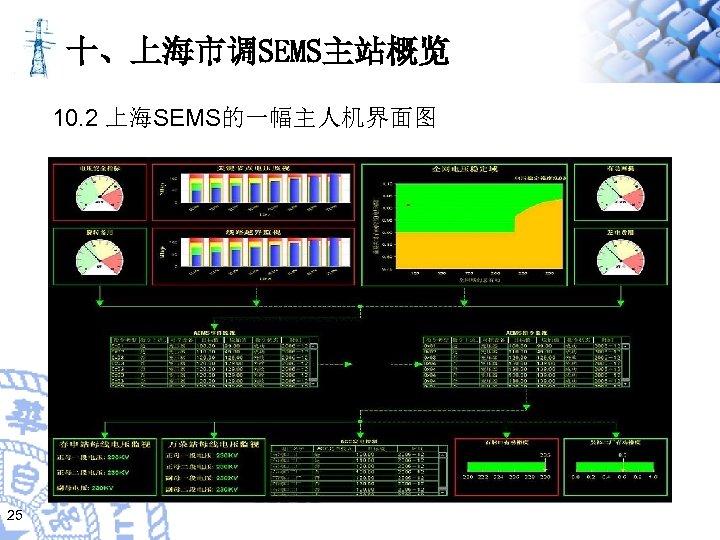

十、上海市调SEMS主站概览 10. 2 上海SEMS的一幅主人机界面图 25
Thank You! 26
