无线网络建设 2014. 6. 30

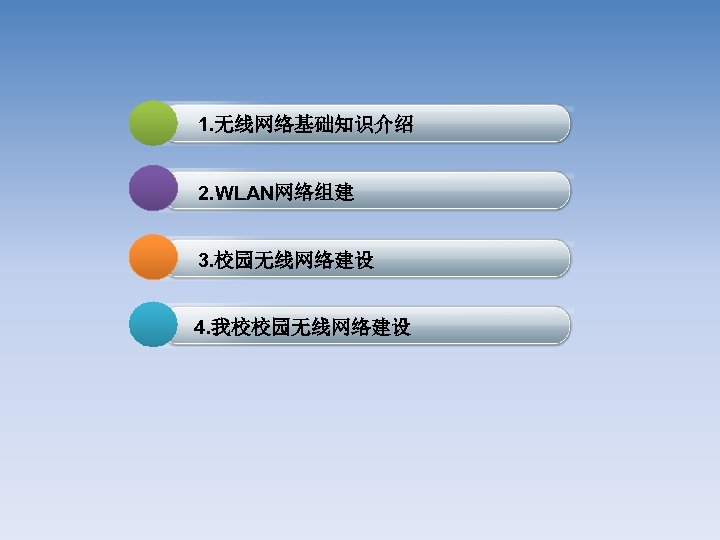

1. 无线网络基础知识介绍 2. WLAN网络组建 3. 校园无线网络建设 4. 我校校园无线网络建设

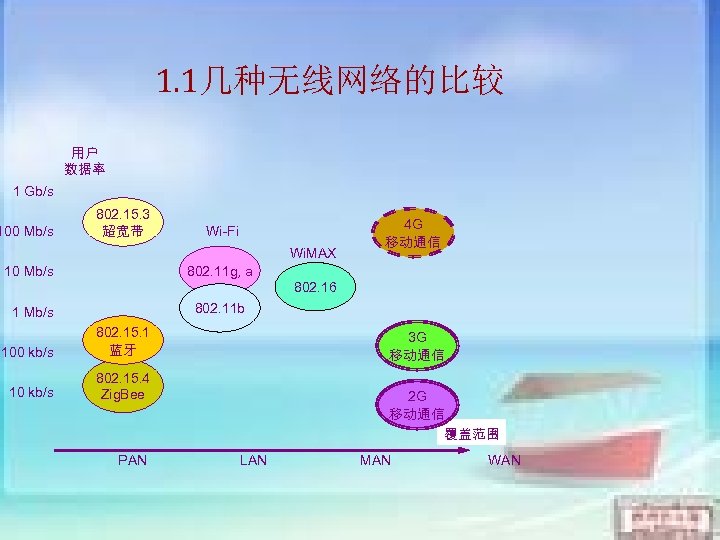

1. 1几种无线网络的比较 用户 数据率 1 Gb/s 100 Mb/s 802. 15. 3 超宽带 Wi-Fi Wi. MAX 4 G 移动通信 802. 11 g, a 10 Mb/s 802. 16 802. 11 b 1 Mb/s 100 kb/s 802. 15. 1 蓝牙 10 kb/s 802. 15. 4 Zig. Bee PAN 3 G 移动通信 2 G 移动通信 覆盖范围 LAN MAN WAN

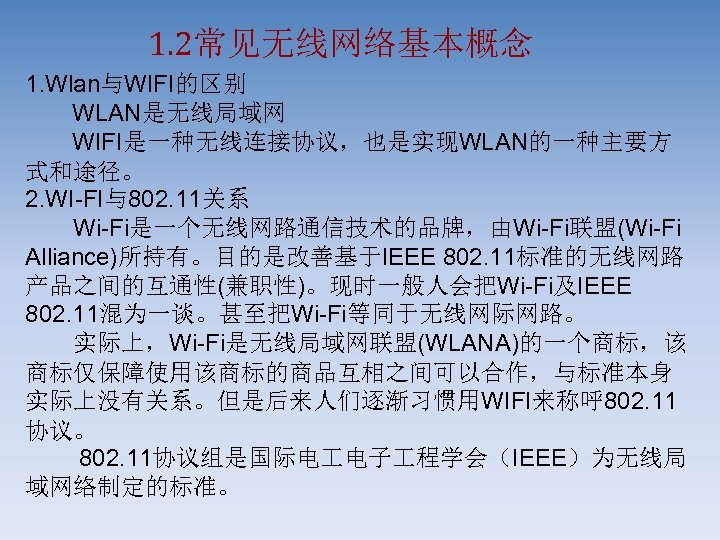

1. 2常见无线网络基本概念 1. Wlan与WIFI的区别 WLAN是无线局域网 WIFI是一种无线连接协议,也是实现WLAN的一种主要方 式和途径。 2. WI-FI与802. 11关系 Wi-Fi是一个无线网路通信技术的品牌,由Wi-Fi联盟(Wi-Fi Alliance)所持有。目的是改善基于IEEE 802. 11标准的无线网路 产品之间的互通性(兼职性)。现时一般人会把Wi-Fi及IEEE 802. 11混为一谈。甚至把Wi-Fi等同于无线网际网路。 实际上,Wi-Fi是无线局域网联盟(WLANA)的一个商标,该 商标仅保障使用该商标的商品互相之间可以合作,与标准本身 实际上没有关系。但是后来人们逐渐习惯用WIFI来称呼 802. 11 协议。 802. 11协议组是国际电 电子 程学会(IEEE)为无线局 域网络制定的标准。

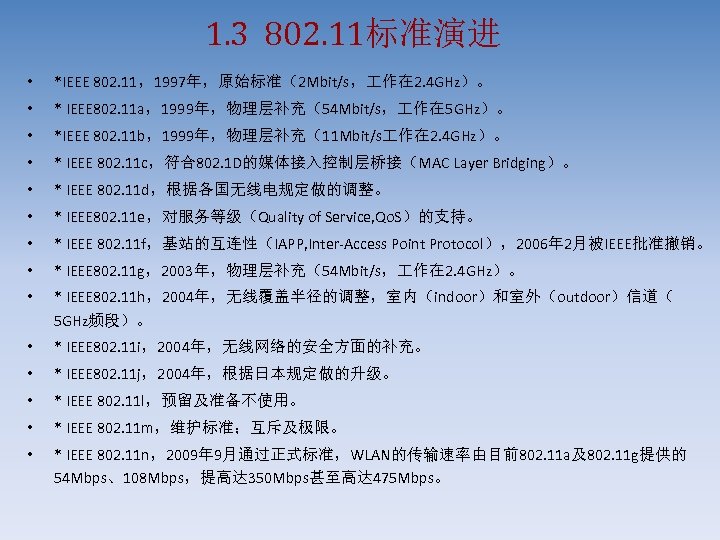

1. 3 802. 11标准演进 • *IEEE 802. 11,1997年,原始标准(2 Mbit/s, 作在 2. 4 GHz)。 • * IEEE 802. 11 a,1999年,物理层补充(54 Mbit/s, 作在 5 GHz)。 • *IEEE 802. 11 b,1999年,物理层补充(11 Mbit/s 作在 2. 4 GHz)。 • * IEEE 802. 11 c,符合802. 1 D的媒体接入控制层桥接(MAC Layer Bridging)。 • * IEEE 802. 11 d,根据各国无线电规定做的调整。 • * IEEE 802. 11 e,对服务等级(Quality of Service, Qo. S)的支持。 • * IEEE 802. 11 f,基站的互连性(IAPP, Inter-Access Point Protocol),2006年 2月被IEEE批准撤销。 • * IEEE 802. 11 g,2003年,物理层补充(54 Mbit/s, 作在 2. 4 GHz)。 • * IEEE 802. 11 h,2004年,无线覆盖半径的调整,室内(indoor)和室外(outdoor)信道( 5 GHz频段)。 • * IEEE 802. 11 i,2004年,无线网络的安全方面的补充。 • * IEEE 802. 11 j,2004年,根据日本规定做的升级。 • * IEEE 802. 11 l,预留及准备不使用。 • * IEEE 802. 11 m,维护标准;互斥及极限。 • * IEEE 802. 11 n,2009年 9月通过正式标准,WLAN的传输速率由目前802. 11 a及802. 11 g提供的 54 Mbps、108 Mbps,提高达 350 Mbps甚至高达 475 Mbps。

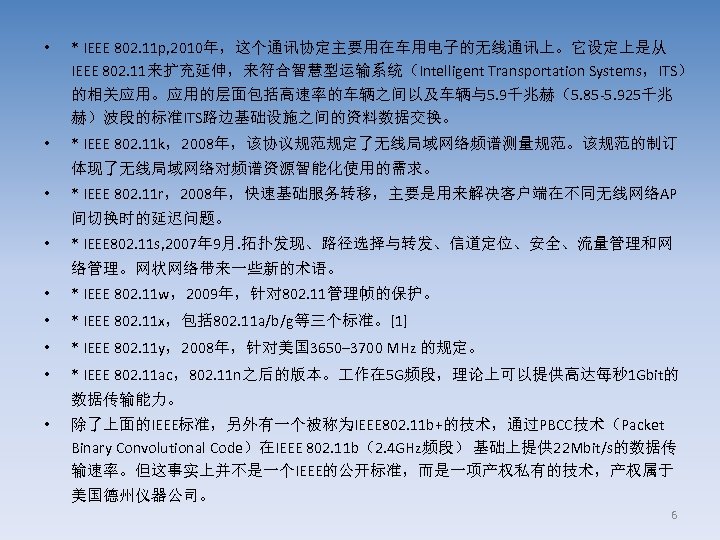

• * IEEE 802. 11 p, 2010年,这个通讯协定主要用在车用电子的无线通讯上。它设定上是从 IEEE 802. 11来扩充延伸,来符合智慧型运输系统(Intelligent Transportation Systems,ITS) 的相关应用。应用的层面包括高速率的车辆之间以及车辆与5. 9千兆赫(5. 85 -5. 925千兆 赫)波段的标准ITS路边基础设施之间的资料数据交换。 • * IEEE 802. 11 k,2008年,该协议规范规定了无线局域网络频谱测量规范。该规范的制订 体现了无线局域网络对频谱资源智能化使用的需求。 • * IEEE 802. 11 r,2008年,快速基础服务转移,主要是用来解决客户端在不同无线网络AP 间切换时的延迟问题。 • * IEEE 802. 11 s, 2007年 9月. 拓扑发现、路径选择与转发、信道定位、安全、流量管理和网 络管理。网状网络带来一些新的术语。 • * IEEE 802. 11 w,2009年,针对 802. 11管理帧的保护。 • * IEEE 802. 11 x,包括 802. 11 a/b/g等三个标准。[1] • * IEEE 802. 11 y,2008年,针对美国 3650– 3700 MHz 的规定。 • * IEEE 802. 11 ac,802. 11 n之后的版本。 作在 5 G频段,理论上可以提供高达每秒 1 Gbit的 数据传输能力。 • 除了上面的IEEE标准,另外有一个被称为IEEE 802. 11 b+的技术,通过PBCC技术(Packet Binary Convolutional Code)在IEEE 802. 11 b(2. 4 GHz频段) 基础上提供 22 Mbit/s的数据传 输速率。但这事实上并不是一个IEEE的公开标准,而是一项产权私有的技术,产权属于 美国德州仪器公司。 6

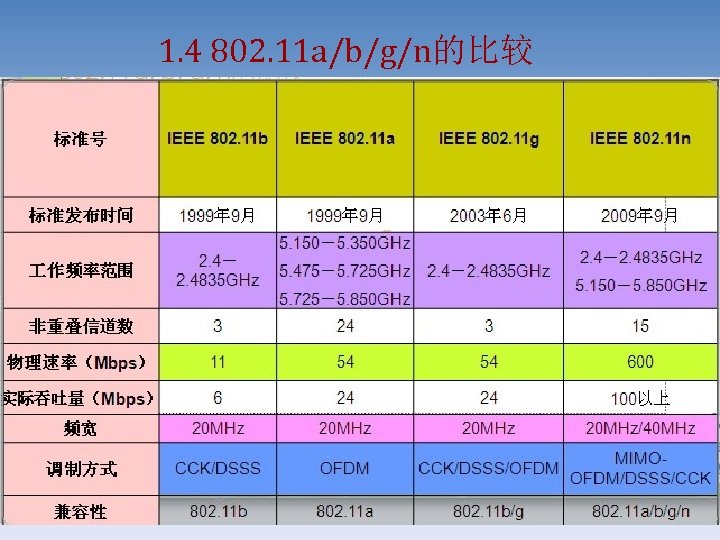

1. 4 802. 11 a/b/g/n的比较

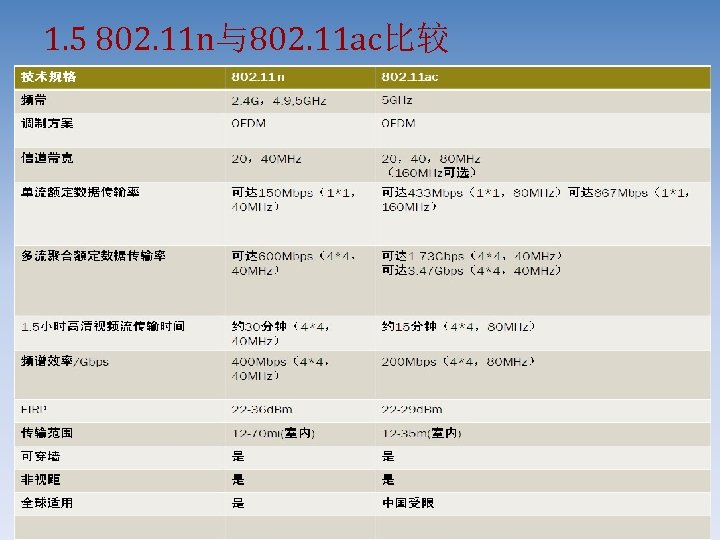

1. 5 802. 11 n与802. 11 ac比较

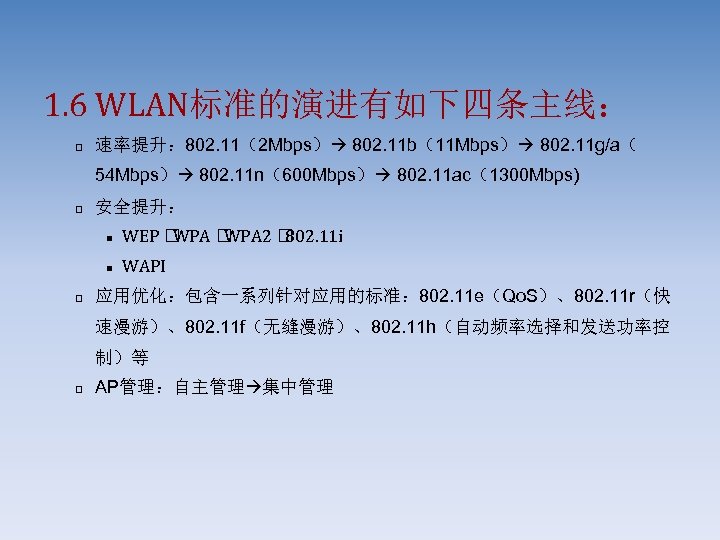

1. 6 WLAN标准的演进有如下四条主线: p 速率提升: 802. 11(2 Mbps) 802. 11 b(11 Mbps) 802. 11 g/a( 54 Mbps) 802. 11 n(600 Mbps) 802. 11 ac(1300 Mbps) p 安全提升: n n p WEP WPA 2 802. 11 i WAPI 应用优化:包含一系列针对应用的标准: 802. 11 e(Qo. S)、802. 11 r(快 速漫游)、802. 11 f(无缝漫游)、802. 11 h(自动频率选择和发送功率控 制)等 p AP管理:自主管理 集中管理
2. WLAN网络组建 2. 1 家用无线路由器组建WLAN网络 2. 2 胖AP组建WLAN网络 2. 3 AC+瘦AP组建WLAN网络 10

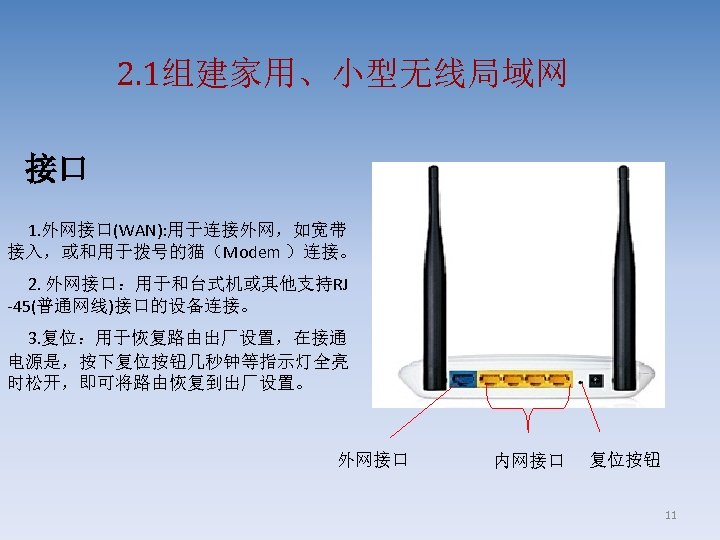

2. 1组建家用、小型无线局域网 接口 1. 外网接口(WAN): 用于连接外网,如宽带 接入,或和用于拨号的猫(Modem )连接。 2. 外网接口:用于和台式机或其他支持RJ -45(普通网线)接口的设备连接。 3. 复位:用于恢复路由出厂设置,在接通 电源是,按下复位按钮几秒钟等指示灯全亮 时松开,即可将路由恢复到出厂设置。 外网接口 内网接口 复位按钮 11
配置路由器参数 以TP-LINK TL-WR 841 N为例 1 连接路由器 硬件:电脑 路由器 普通网线(RJ-45接口线) 接法:将网线一头接到路由器的4个LAN口中其中 一个上,一头接到电脑的RJ-45接口上。

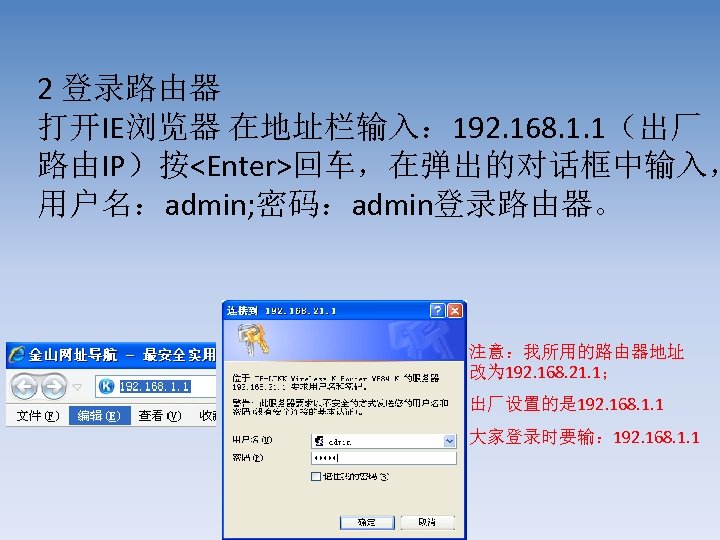

2 登录路由器 打开IE浏览器 在地址栏输入: 192. 168. 1. 1(出厂 路由IP)按<Enter>回车,在弹出的对话框中输入, 用户名:admin; 密码:admin登录路由器。 注意:我所用的路由器地址 改为 192. 168. 21. 1; 出厂设置的是 192. 168. 1. 1 大家登录时要输: 192. 168. 1. 1

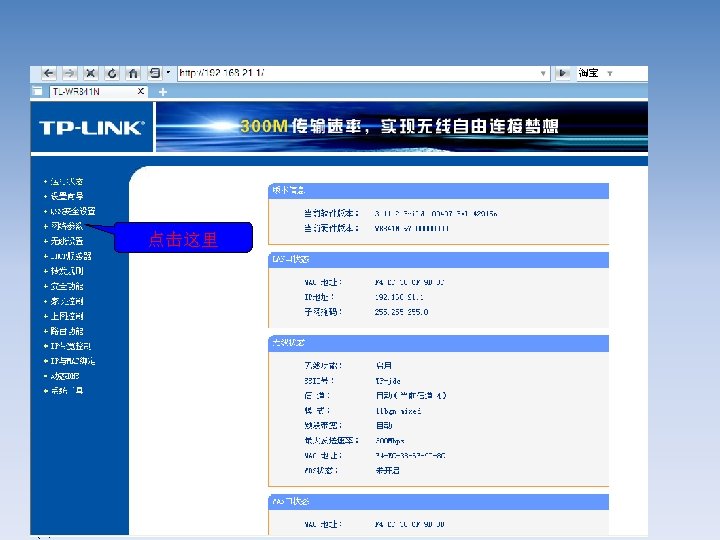

点击这里
点击这里 默认的是 192. 168. 1. 1 不用改。

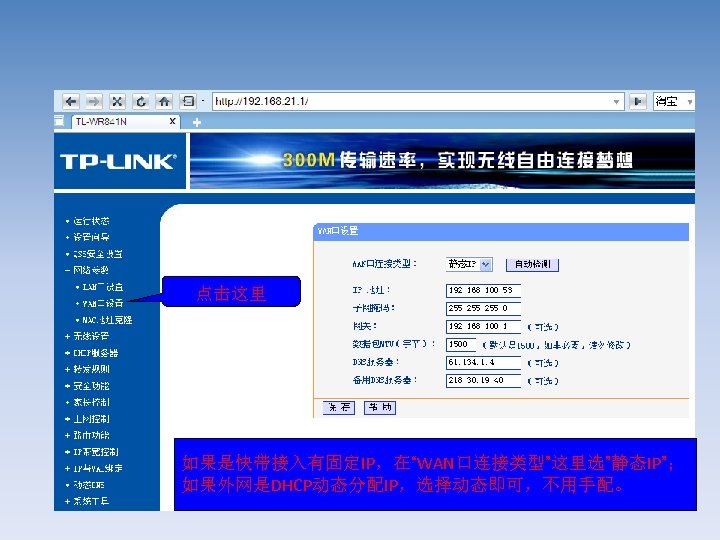

点击这里 如果是快带接入有固定IP,在“WAN口连接类型”这里选”静态IP”; 如果外网是DHCP动态分配IP,选择动态即可,不用手配。

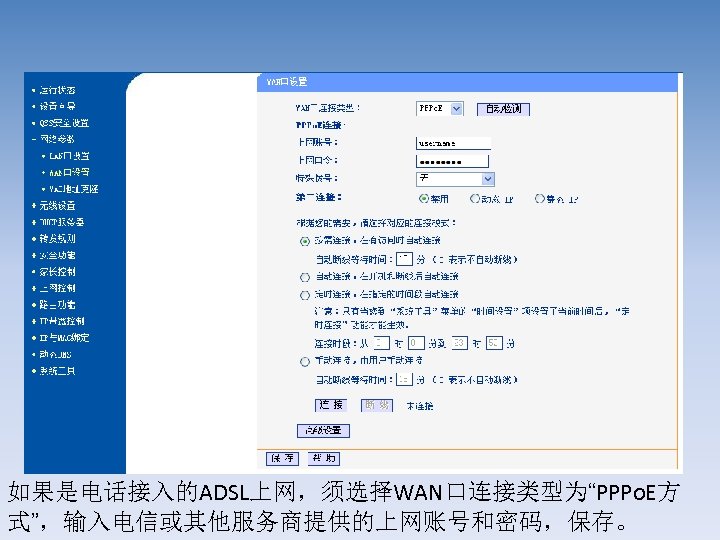

如果是电话接入的ADSL上网,须选择WAN口连接类型为“PPPo. E方 式”,输入电信或其他服务商提供的上网账号和密码,保存。

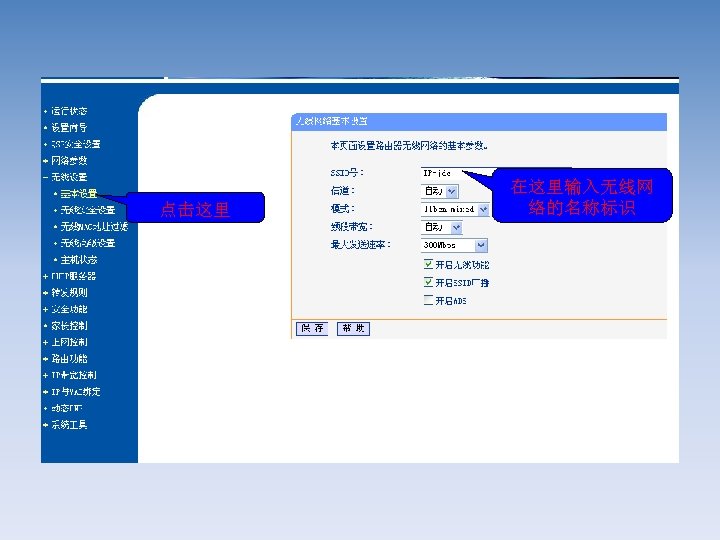

点击这里 在这里输入无线网 络的名称标识

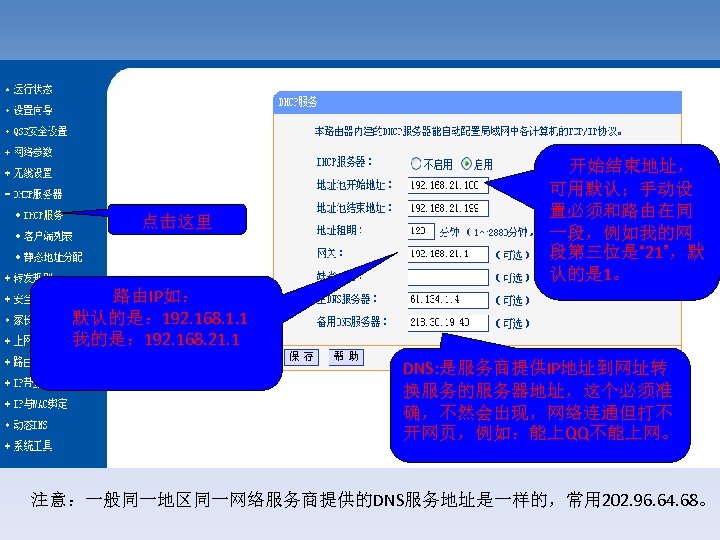

点击这里 开始结束地址, 可用默认;手动设 置必须和路由在同 一段,例如我的网 段第三位是“ 21”,默 认的是 1。 路由IP如: 默认的是: 192. 168. 1. 1 我的是: 192. 168. 21. 1 DNS: 是服务商提供IP地址到网址转 换服务的服务器地址,这个必须准 确,不然会出现,网络连通但打不 开网页,例如:能上QQ不能上网。 注意:一般同一地区同一网络服务商提供的DNS服务地址是一样的,常用 202. 96. 64. 68。
全部设置完后,接上外网,重启 路由,无线网络应该就可以用了, 但这是家用级别,一般客户端在 10 个左右,多了以后用户体验就会很差。

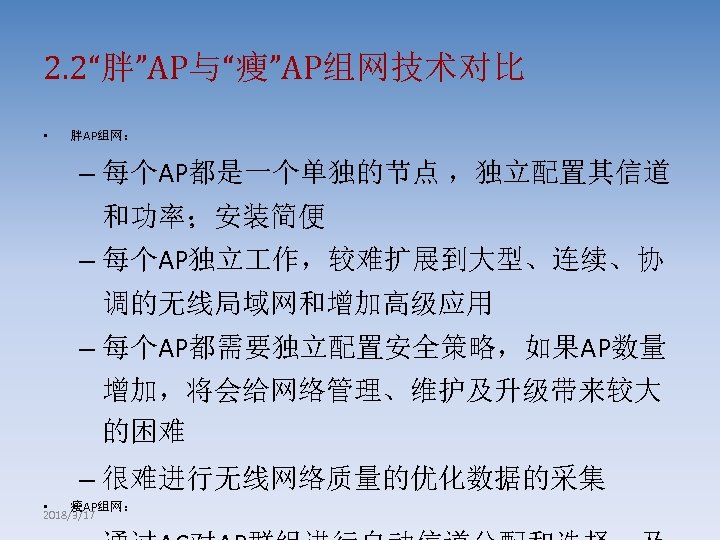

2. 2“胖”AP与“瘦”AP组网技术对比 • 胖AP组网: – 每个AP都是一个单独的节点 ,独立配置其信道 和功率;安装简便 – 每个AP独立 作,较难扩展到大型、连续、协 调的无线局域网和增加高级应用 – 每个AP都需要独立配置安全策略,如果AP数量 增加,将会给网络管理、维护及升级带来较大 的困难 – 很难进行无线网络质量的优化数据的采集 • 瘦AP组网: 2018/3/17

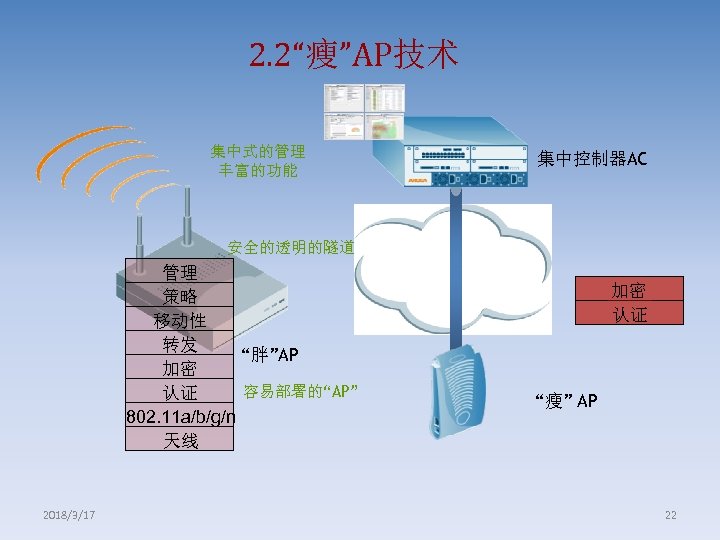

2. 2“瘦”AP技术 集中式的管理 丰富的功能 集中控制器AC 安全的透明的隧道 管理 策略 移动性 转发 “胖”AP 加密 容易部署的“AP” 认证 802. 11 a/b/g/n 天线 2018/3/17 加密 认证 “瘦” AP 22

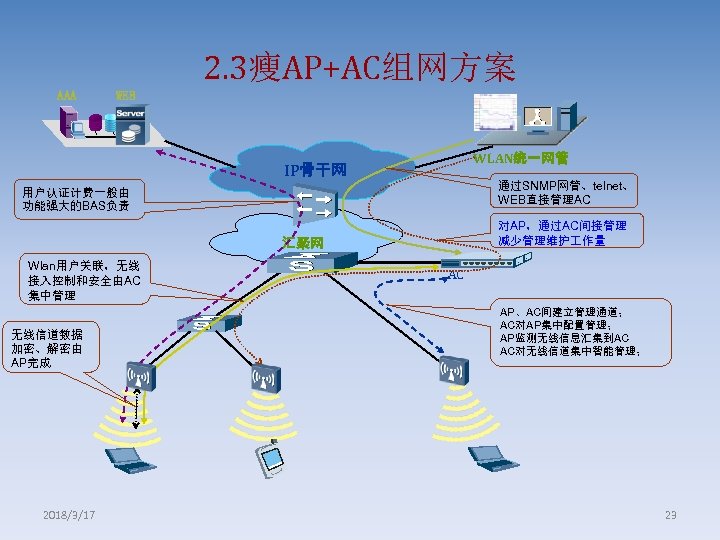

2. 3瘦AP+AC组网方案 AAA WEB WLAN统一网管 IP骨干网 通过SNMP网管、telnet、 WEB直接管理AC 用户认证计费一般由 功能强大的BAS负责 对AP,通过AC间接管理 减少管理维护 作量 汇聚网 Wlan用户关联,无线 接入控制和安全由AC 集中管理 无线信道数据 加密、解密由 AP完成 2018/3/17 AC AP、AC间建立管理通道; AC对AP集中配置管理; AP监测无线信息汇集到AC AC对无线信道集中智能管理; 23
3. 校园无线网络建设 3. 1校园无线网络部署需要考虑因素 3. 2校园无线网络建设阶段 24
3. 1校园无线网络部署需要考虑因素 1) 高密度用户接入问题 2) 传统客户端、11 n、11 ac客户端混合存在问题 3) 2. 4 G和5 G的频段选择问题 4) 射频干扰问题 5) 视频在无线中的传输问题 目标:建设一个可 运营、可管理的校 6) 基本网络接入安全问题 园无线网络 7) 减少广播域的问题 8) SSID的确定 9) 和运营商合作的方式 10)多种手机终端和平板电脑和无线网络的互操作问题 11)和认证系统的结合问题 12)无线网络运维问题

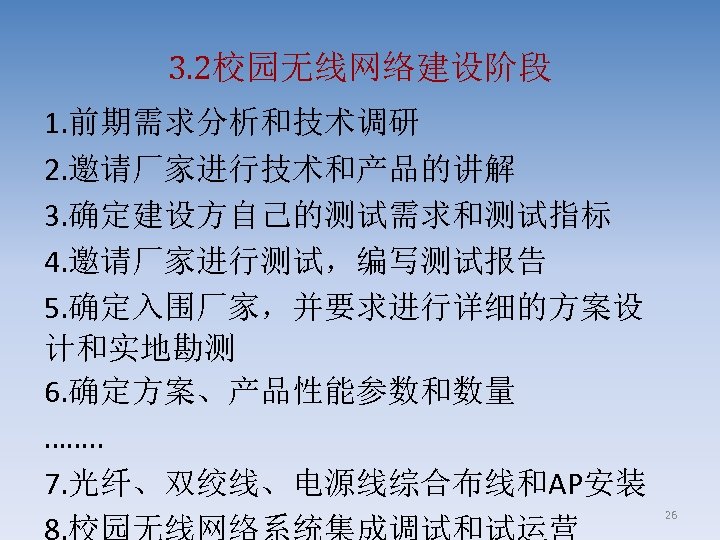

3. 2校园无线网络建设阶段 1. 前期需求分析和技术调研 2. 邀请厂家进行技术和产品的讲解 3. 确定建设方自己的测试需求和测试指标 4. 邀请厂家进行测试,编写测试报告 5. 确定入围厂家,并要求进行详细的方案设 计和实地勘测 6. 确定方案、产品性能参数和数量 ……. . 7. 光纤、双绞线、电源线综合布线和AP安装 26

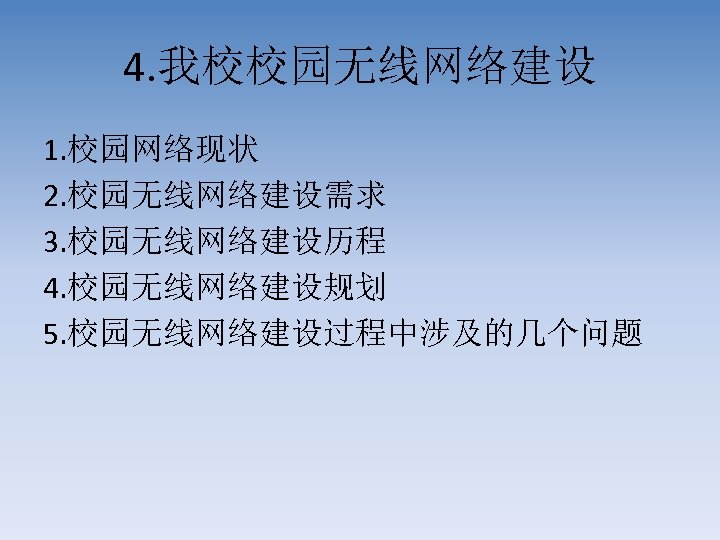

4. 我校校园无线网络建设 1. 校园网络现状 2. 校园无线网络建设需求 3. 校园无线网络建设历程 4. 校园无线网络建设规划 5. 校园无线网络建设过程中涉及的几个问题
4. 1 校园网络现状

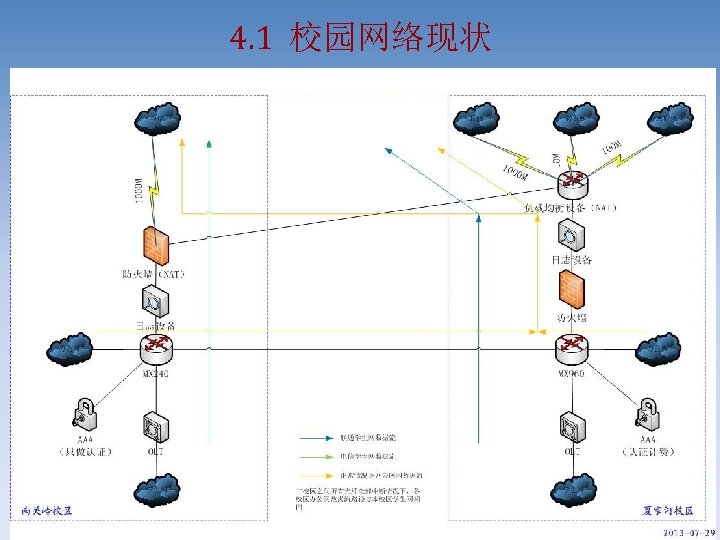

4. 1 校园网络现状 带宽:联通、电信各1 G 教育网、政府外网各100 M 两校区间三对裸光纤:联通、电信、大开网络 两校区核心路由器分别是Juniper MX 960和MX 240 两校区各有一套深澜Srun 3000认证计费系统 目前学校有线网络采用IPOE的认证方式,学生宿舍分 别与联通、电信合作,采用光纤入户方式

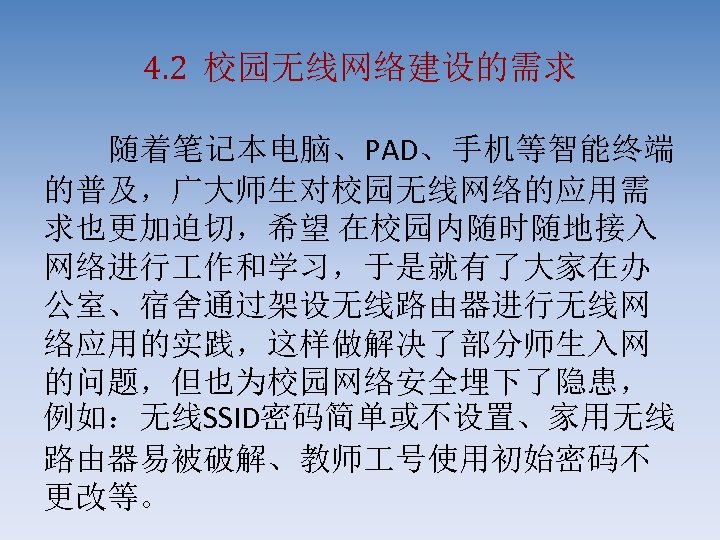

4. 2 校园无线网络建设的需求 随着笔记本电脑、PAD、手机等智能终端 的普及,广大师生对校园无线网络的应用需 求也更加迫切,希望 在校园内随时随地接入 网络进行 作和学习,于是就有了大家在办 公室、宿舍通过架设无线路由器进行无线网 络应用的实践,这样做解决了部分师生入网 的问题,但也为校园网络安全埋下了隐患, 例如:无线SSID密码简单或不设置、家用无线 路由器易被破解、教师 号使用初始密码不 更改等。
4. 3 校园无线网络建设历程 2013年 12月,开始启动校园无线网络建设方案调研 2013年 12月-2014年 4月,邀请厂家讲解技术方案和产品 2014年 4月,确定校方无线网络建设需求及测试指标 2014年 5月,邀请ARUBA、CISCO、H 3 CJ、Juniper进行测试, 并编写测试报告 2014年 6月,通过测试,让ARUBA、CISCO进行测细地堪并报价 确定校方无线网络建设方案

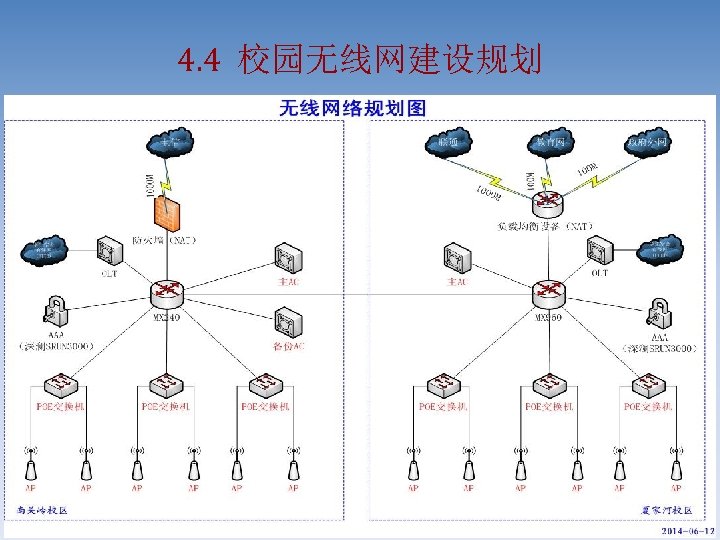

4. 4 校园无线网建设规划 32
4. 5 校园无线网络建设规划 本期校园无线网络要实现全校范围无线信号全覆盖,全网 采用 802. 11 ac标准 基于现有软硬件设备,实现校园有线无线统一认证计费管理 无线控制器AC与MX 960采用万兆互联,并支持集中和本地转发 无线控制器AC支持集群和冗余倒换功能,本基采购 3台 无线网络管理系统实现AC、POE交换机、AP的统一管理 33
4. 5 校园无线网建设规划 楼宇AP采用POE供电,接入POE交换机直接上联至MX 960 无线AP计划全网采用 802. 11 ac标准 无线AP室内计划采用走廊模式部署,室内信号强度要求达-65 db 两校区使用同一SSID,即SSID_DLVTC 有线无线用户使用同一账号,即学号 34
4. 6校园无线网络建设过程中涉及的几个问题 4. 6. 1无线AP辐射问题 4. 6. 2无线AP常见信号干扰源 35

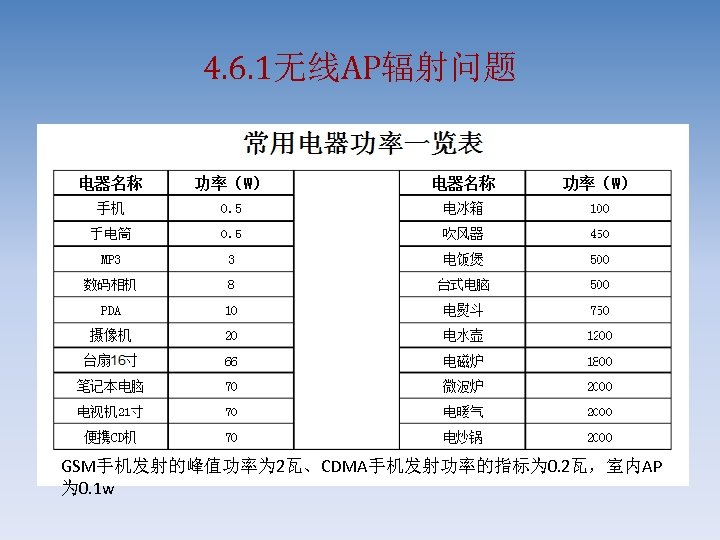

4. 6. 1无线AP辐射问题 GSM手机发射的峰值功率为 2瓦、CDMA手机发射功率的指标为 0. 2瓦,室内AP 为 0. 1 w

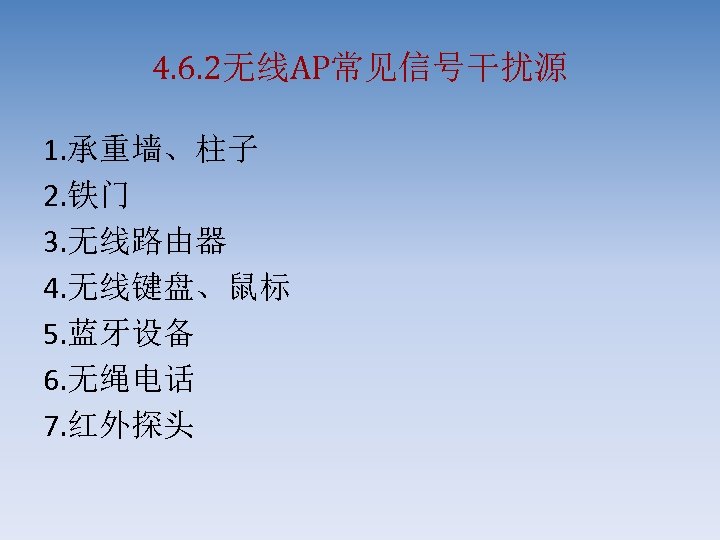

4. 6. 2无线AP常见信号干扰源 1. 承重墙、柱子 2. 铁门 3. 无线路由器 4. 无线键盘、鼠标 5. 蓝牙设备 6. 无绳电话 7. 红外探头
