携帯端末による 海洋情報グラフ表示システム 阿部光敏・荒井修亮 京都大学 情報学研究科

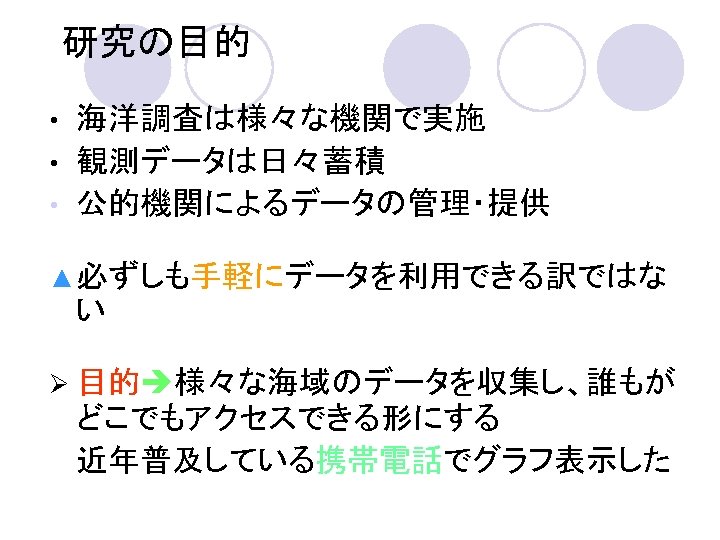

研究の目的 海洋調査は様々な機関で実施 • 観測データは日々蓄積 • 公的機関によるデータの管理・提供 • ▲ 必ずしも手軽にデータを利用できる訳ではな い Ø 目的 様々な海域のデータを収集し、誰もが どこでもアクセスできる形にする 近年普及している携帯電話でグラフ表示した

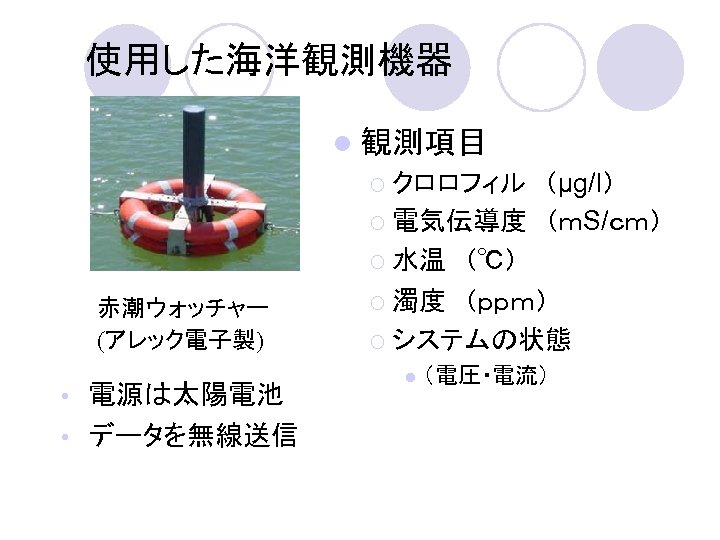

使用した海洋観測機器 l 観測項目 ¡ クロロフィル （μg/l） ¡ 電気伝導度 （ｍS/ｃｍ） ¡ 水温 （℃） 赤潮ウォッチャー (アレック電子製) 電源は太陽電池 • データを無線送信 • ¡ 濁度 （ｐｐｍ） ¡ システムの状態 l （電圧・電流）

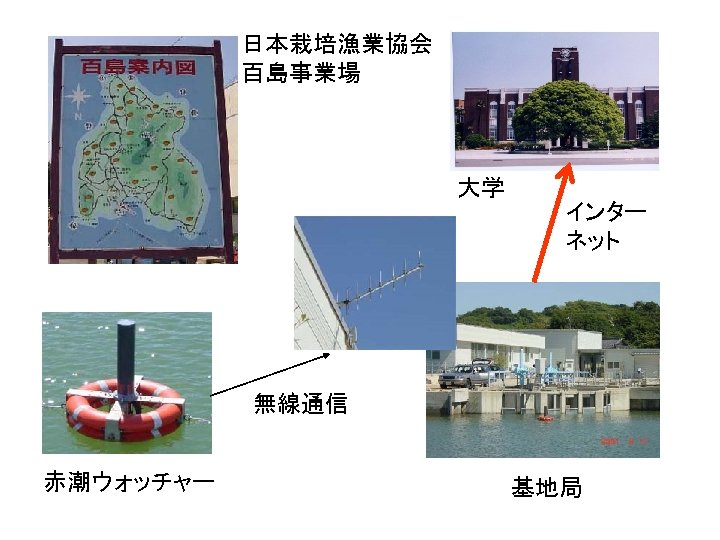

日本栽培漁業協会 百島事業場 大学 インター ネット 無線通信 赤潮ウォッチャー 基地局

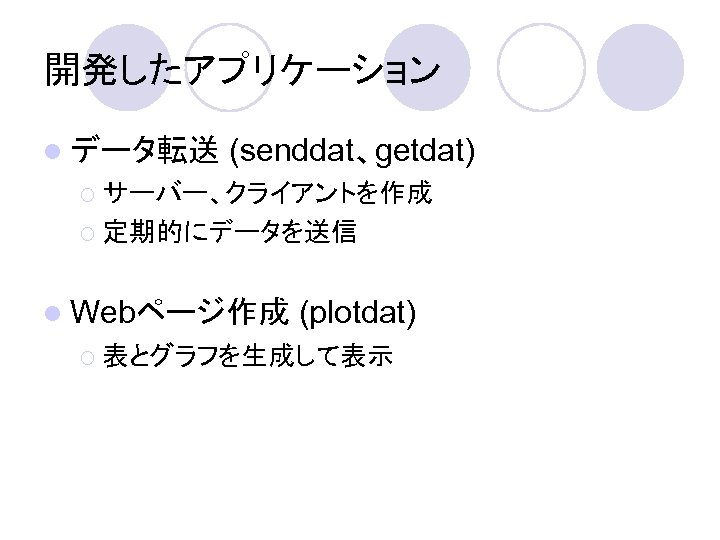

開発したアプリケーション l データ転送 (senddat、getdat) ¡ サーバー、クライアントを作成 ¡ 定期的にデータを送信 l Webページ作成 (plotdat) ¡ 表とグラフを生成して表示

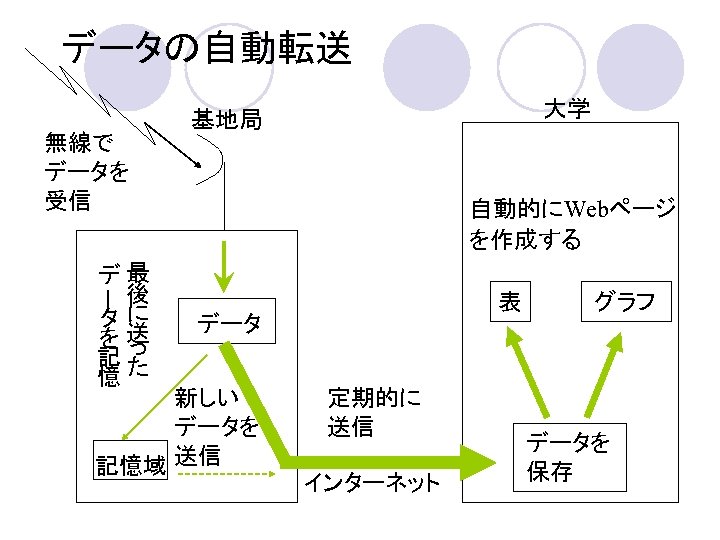

データの自動転送 無線で データを 受信 ー デ最 後 タに を送 っ 記た 憶 大学 基地局 自動的にWebページ を作成する 表 データ 新しい データを 記憶域 送信 定期的に 送信 インターネット グラフ データを 保存

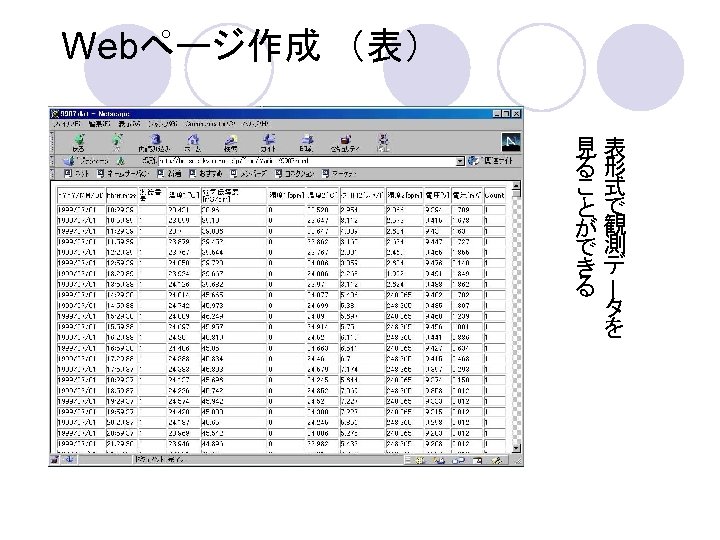

Webページ作成 （表） ー 見表 る形 こ式 とで が観 で測 きデ る タ を

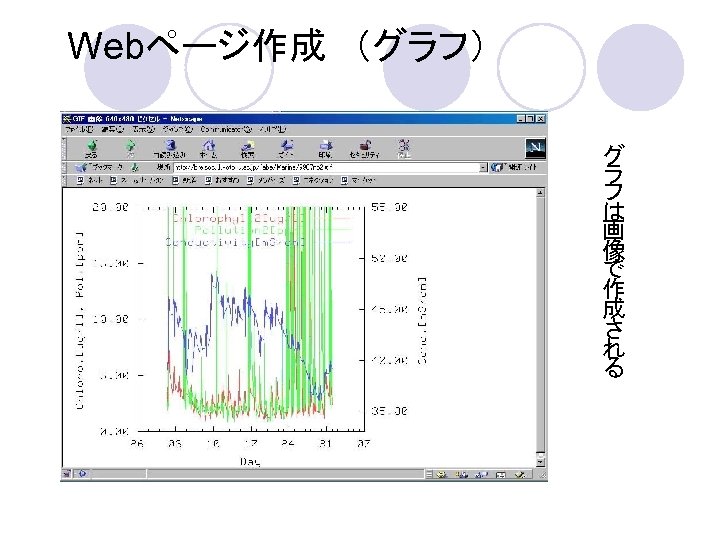

Webページ作成 （グラフ） グ ラ フ は 画 像 で 作 成 さ れ る

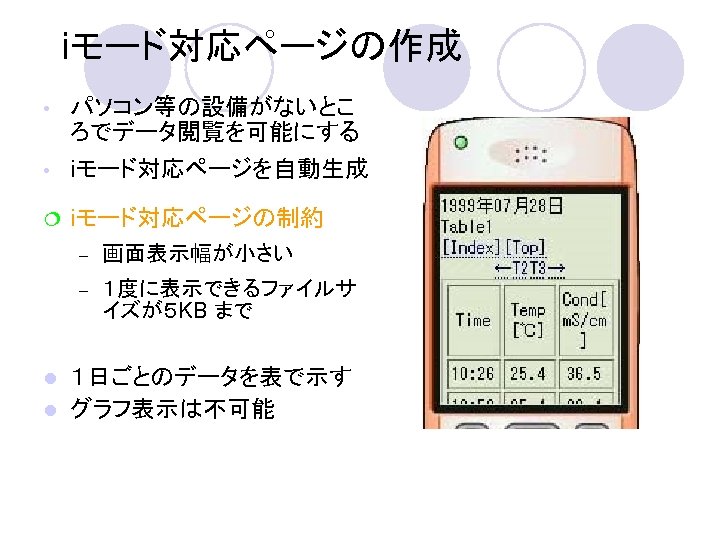

iモード対応ページの作成 • パソコン等の設備がないとこ ろでデータ閲覧を可能にする • iモード対応ページを自動生成 ¦ iモード対応ページの制約 – 画面表示幅が小さい – １度に表示できるファイルサ イズが５ KB まで １日ごとのデータを表で示す l グラフ表示は不可能 l

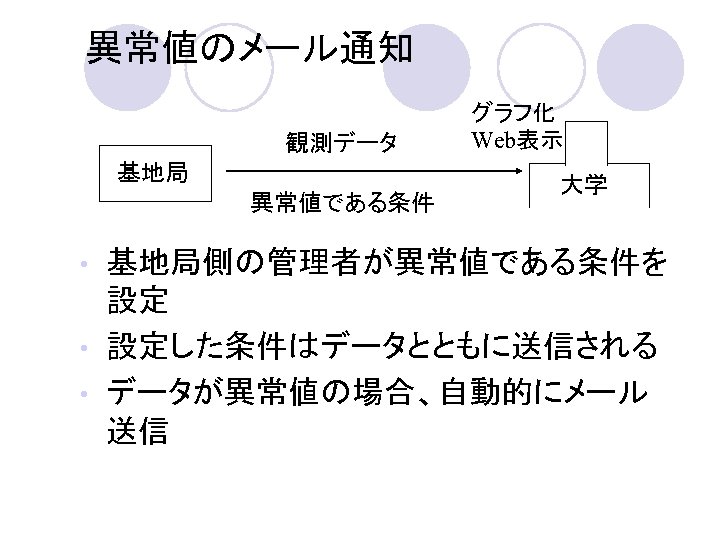

異常値のメール通知 観測データ 基地局 異常値である条件 グラフ化 Web表示 大学 基地局側の管理者が異常値である条件を 設定 • 設定した条件はデータとともに送信される • データが異常値の場合、自動的にメール 送信 •

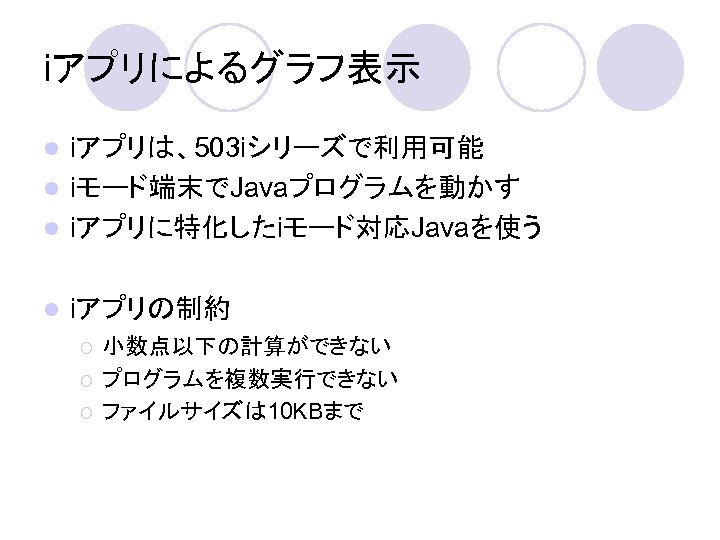

iアプリによるグラフ表示 iアプリは、503 iシリーズで利用可能 l iモード端末でJavaプログラムを動かす l iアプリに特化したiモード対応Javaを使う l l iアプリの制約 ¡ ¡ ¡ 小数点以下の計算ができない プログラムを複数実行できない ファイルサイズは 10 KBまで

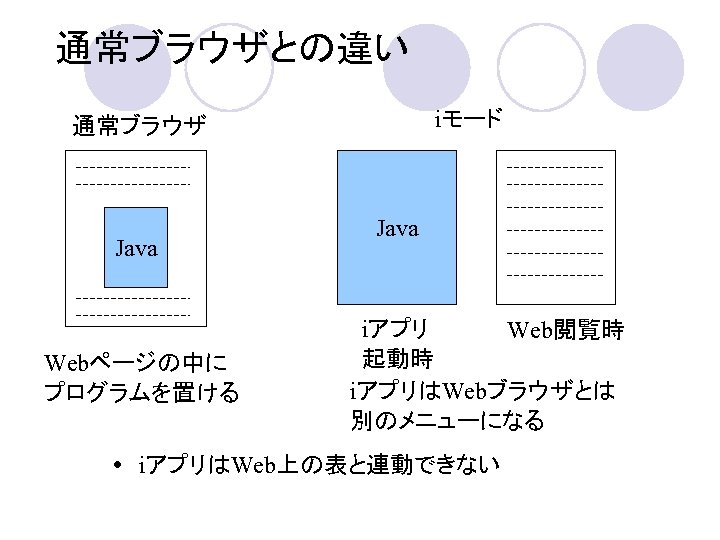

通常ブラウザとの違い iモード 通常ブラウザ Java Webページの中に プログラムを置ける Java iアプリ Web閲覧時 起動時 iアプリはWebブラウザとは 別のメニューになる iアプリはWeb上の表と連動できない

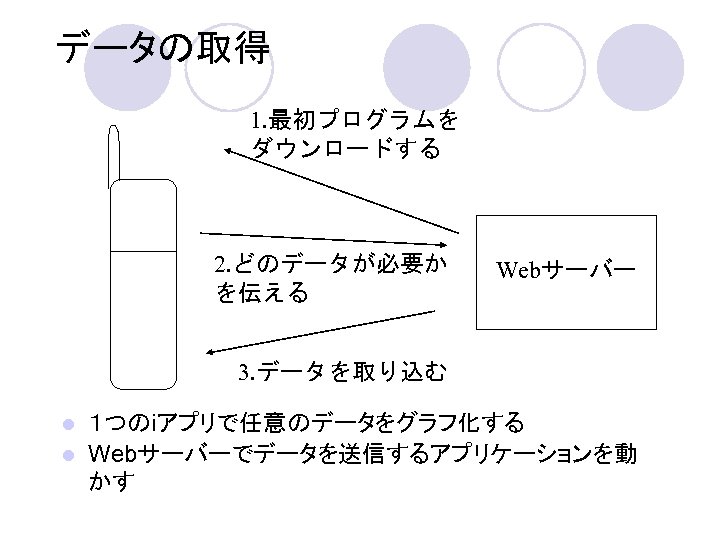

データの取得 1. 最初プログラムを ダウンロードする 2. どのデータが必要か を伝える Webサーバー 3. データを取り込む １つのiアプリで任意のデータをグラフ化する l Webサーバーでデータを送信するアプリケーションを動 かす l
入力画面とグラフの切り替え 水 温 観測日時 ９９. 07. 13 データの種類 水温 送信 入力画面 切り替えて表示 時刻 グラフ l 入力画面とグラフを同時に表示できないの で切り替えが必要
iアプリの動作画面 サデ ー ー ー バタ の に種 問類 いを 合入 わ力 せす るる と

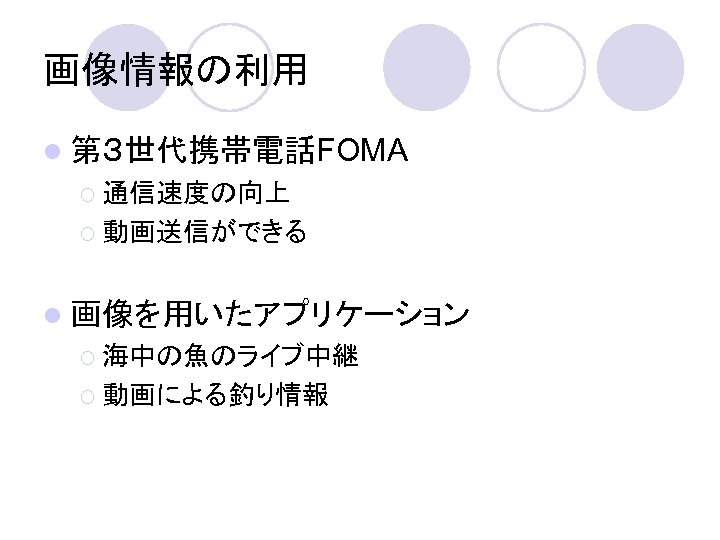

画像情報の利用 l 第３世代携帯電話FOMA ¡ 通信速度の向上 ¡ 動画送信ができる l 画像を用いたアプリケーション ¡ 海中の魚のライブ中継 ¡ 動画による釣り情報

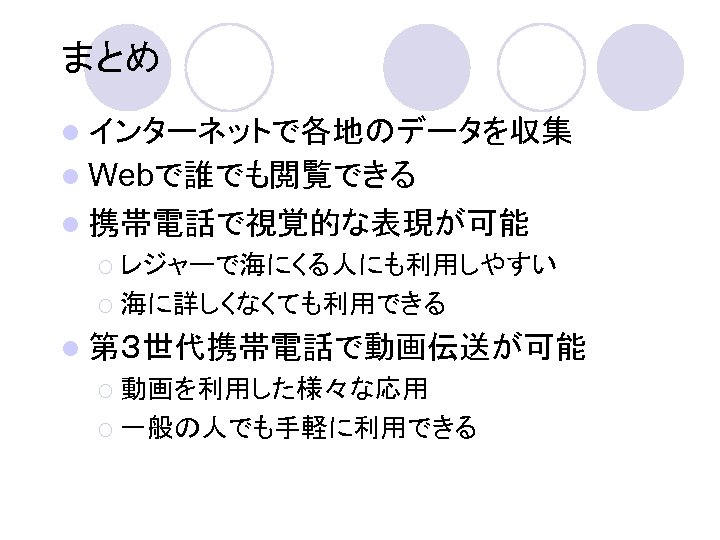

まとめ l インターネットで各地のデータを収集 l Webで誰でも閲覧できる l 携帯電話で視覚的な表現が可能 ¡ レジャーで海にくる人にも利用しやすい ¡ 海に詳しくなくても利用できる l 第３世代携帯電話で動画伝送が可能 ¡ 動画を利用した様々な応用 ¡ 一般の人でも手軽に利用できる
