建筑起重机械设备安全监督管理及检查要点 镇江市建设 程安全监督站 镇江市建设 程管理处
主要内容 起重机械设备分类 塔式起重机介绍 施 升降机介绍 物料提升机介绍 高处作业吊篮介绍 建筑起重机械管理措施及安全检查要点

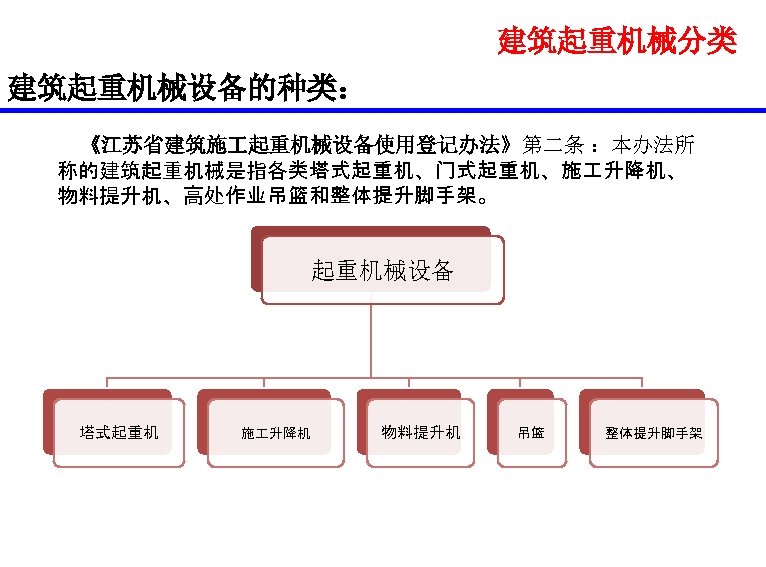

建筑起重机械分类 建筑起重机械设备的种类: 《江苏省建筑施 起重机械设备使用登记办法》第二条 :本办法所 称的建筑起重机械是指各类塔式起重机、门式起重机、施 升降机、 物料提升机、高处作业吊篮和整体提升脚手架。 起重机械设备 塔式起重机 施 升降机 物料提升机 吊篮 整体提升脚手架

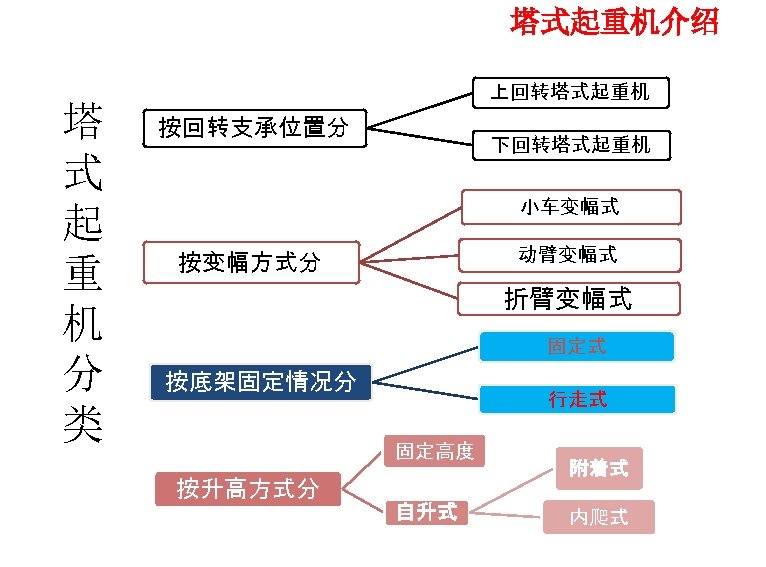

塔式起重机介绍 塔 式 起 重 机 分 类 上回转塔式起重机 按回转支承位置分 下回转塔式起重机 小车变幅式 动臂变幅式 按变幅方式分 折臂变幅式 固定式 按底架固定情况分 行走式 固定高度 按升高方式分 自升式 附着式 内爬式

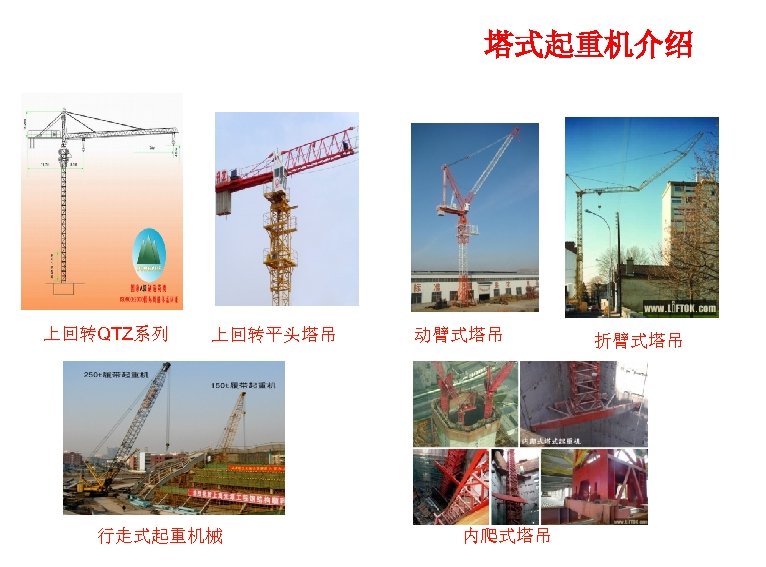

塔式起重机介绍 上回转QTZ系列 上回转平头塔吊 行走式起重机械 动臂式塔吊 内爬式塔吊 折臂式塔吊

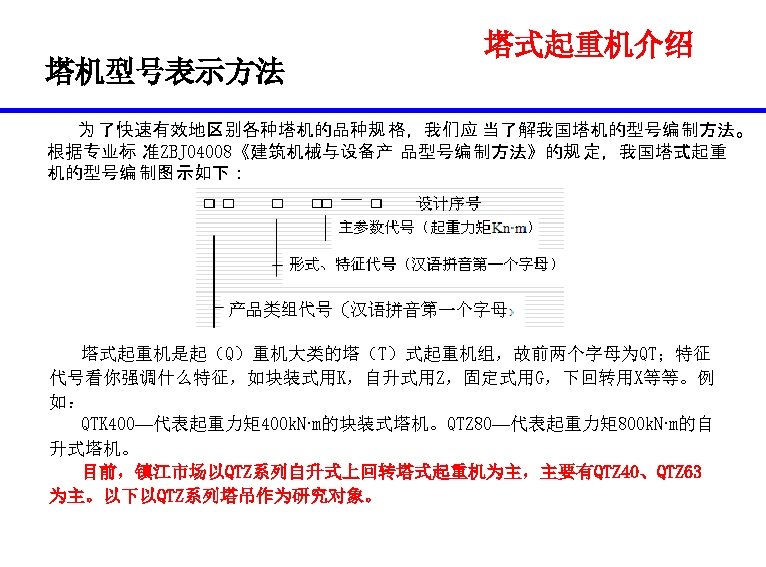

塔机型号表示方法 塔式起重机介绍 为 了快速有效地区别各种塔机的品种规 格,我们应 当了解我国塔机的型号编 制方法。 根据专业标 准ZBJ 04008《建筑机械与设备产 品型号编 制方法》的规 定,我国塔式起重 机的型号编 制图 示如下: 塔式起重机是起(Q)重机大类的塔(T)式起重机组,故前两个字母为QT;特征 代号看你强调什么特征,如块装式用K,自升式用Z,固定式用G,下回转用X等等。例 如: QTK 400—代表起重力矩 400 k. N·m的块装式塔机。QTZ 80—代表起重力矩 800 k. N·m的自 升式塔机。 目前,镇江市场以QTZ系列自升式上回转塔式起重机为主,主要有QTZ 40、QTZ 63 为主。以下以QTZ系列塔吊作为研究对象。
塔机主要技术参数 塔式起重机介绍

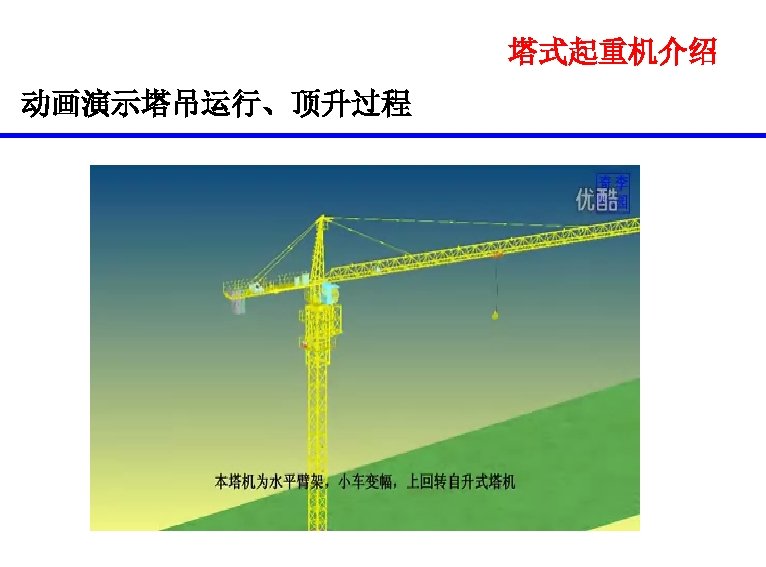

塔式起重机介绍 动画演示塔吊运行、顶升过程

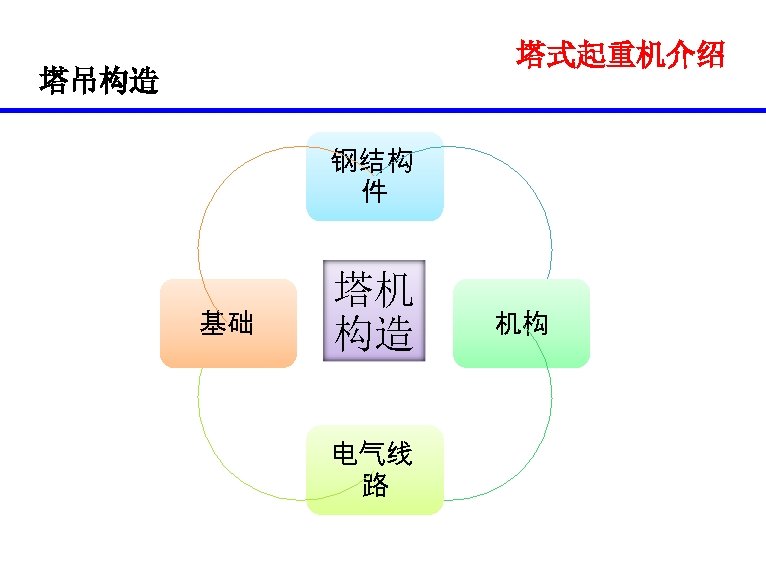

塔式起重机介绍 塔吊构造 钢结构 件 基础 塔机 构造 电气线 路 机构
基础 (1)现浇混凝土基础: 塔式起重机介绍

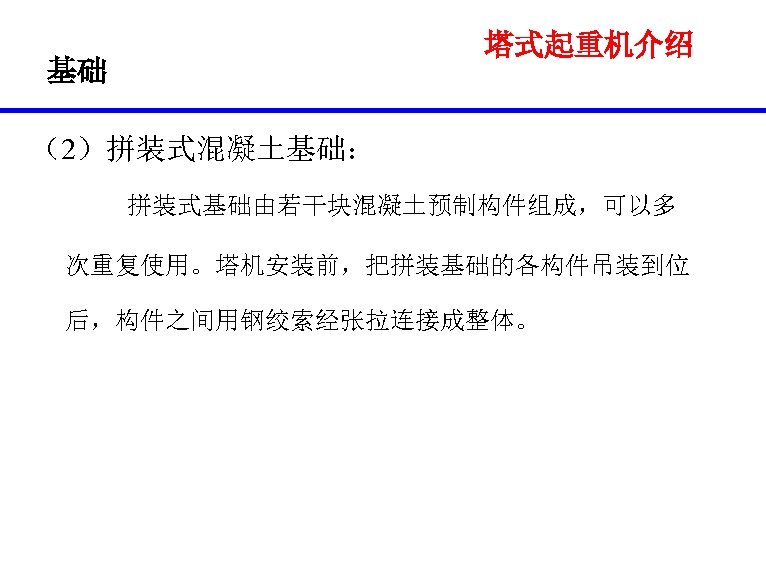

塔式起重机介绍 基础 (2)拼装式混凝土基础: 拼装式基础由若干块混凝土预制构件组成,可以多 次重复使用。塔机安装前,把拼装基础的各构件吊装到位 后,构件之间用钢绞索经张拉连接成整体。
基础 (3)特殊基础: 塔式起重机介绍
钢结构件 塔式起重机介绍

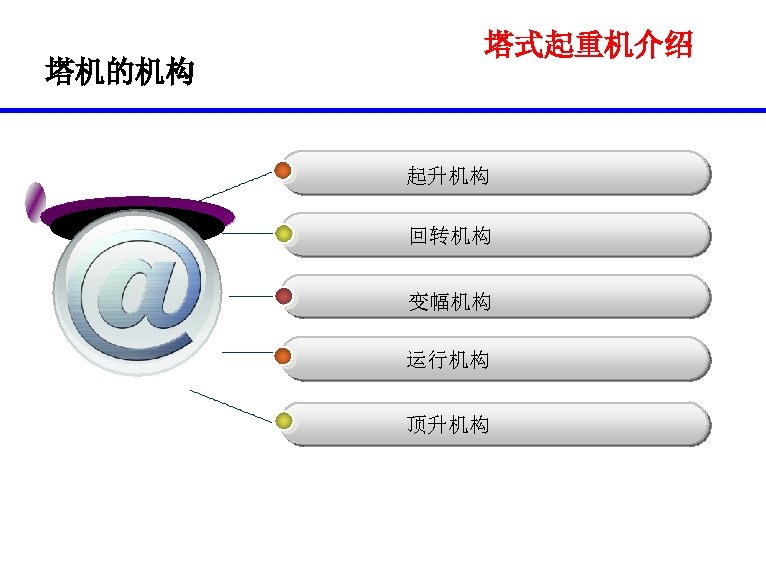

塔机的机构 塔式起重机介绍 起升机构 回转机构 变幅机构 运行机构 顶升机构
(1)起升机构: 塔式起重机介绍

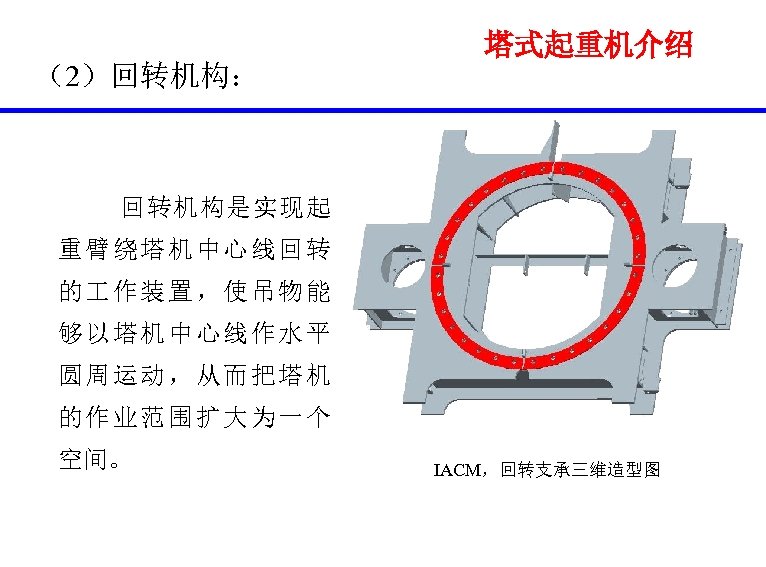

塔式起重机介绍 (2)回转机构: 回转机构是实现起 重臂绕塔机中心线回转 的 作装置,使吊物能 够以塔机中心线作水平 圆周运动,从而把塔机 的作业范围扩大为一个 空间。 IACM,回转支承三维造型图

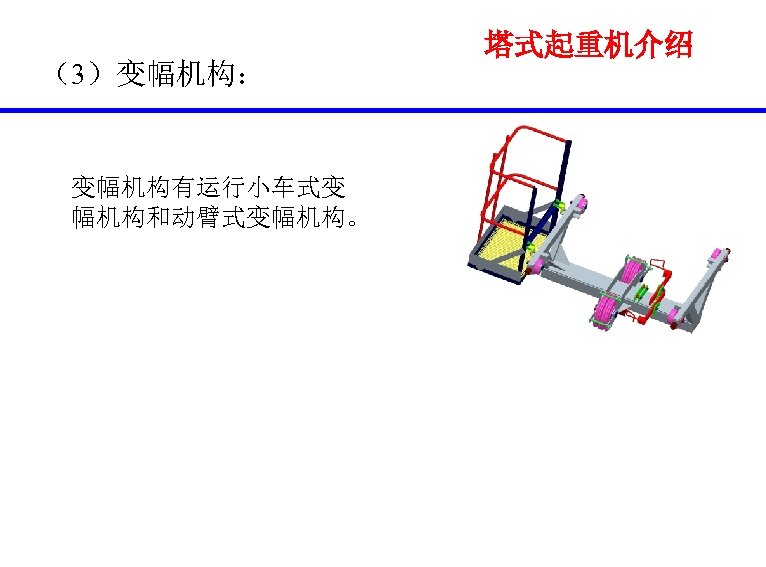

(3)变幅机构: 变幅机构有运行小车式变 幅机构和动臂式变幅机构。 塔式起重机介绍

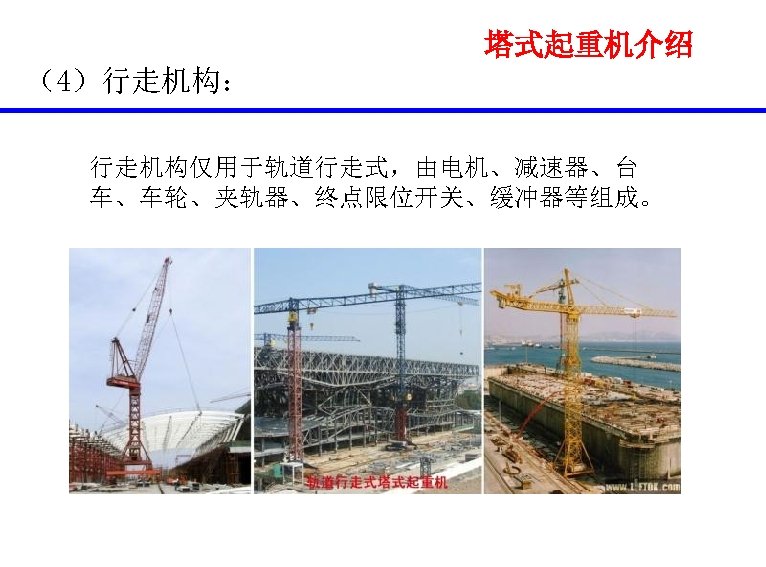

塔式起重机介绍 (4)行走机构: 行走机构仅用于轨道行走式,由电机、减速器、台 车、车轮、夹轨器、终点限位开关、缓冲器等组成。

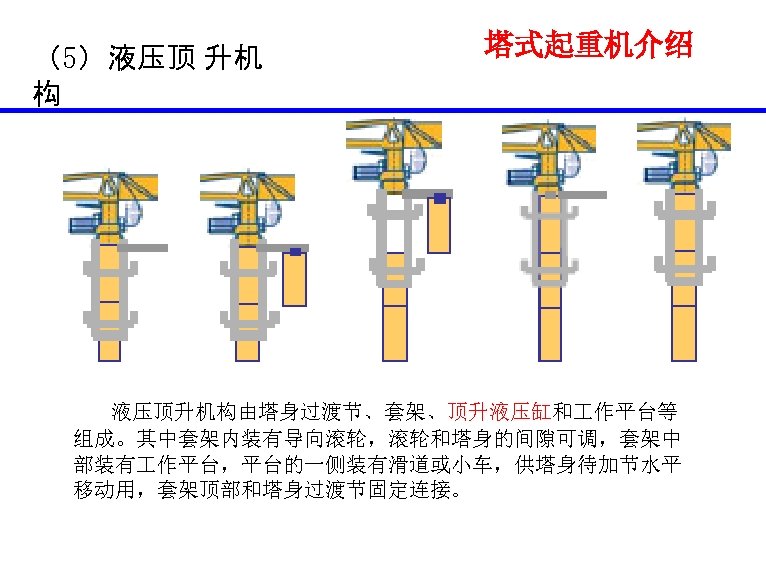

(5)液压顶 升机 构 塔式起重机介绍 液压顶升机构由塔身过渡节、套架、顶升液压缸和 作平台等 组成。其中套架内装有导向滚轮,滚轮和塔身的间隙可调,套架中 部装有 作平台,平台的一侧装有滑道或小车,供塔身待加节水平 移动用,套架顶部和塔身过渡节固定连接。

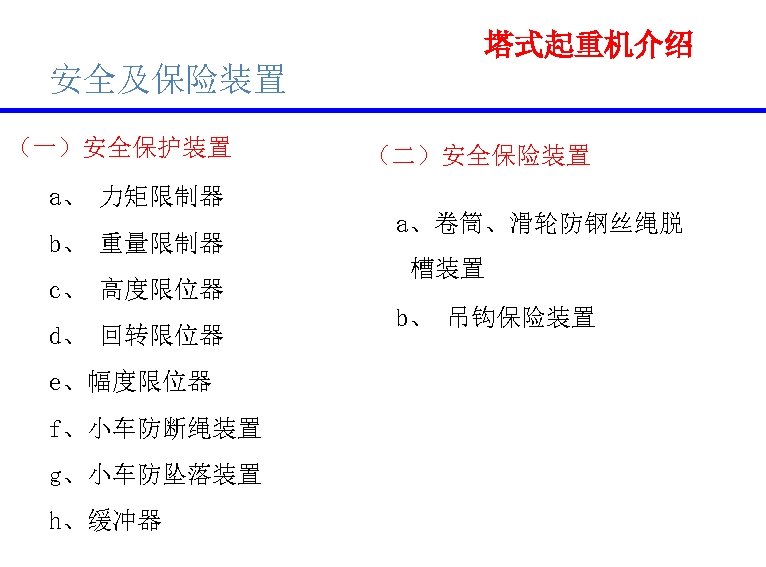

塔式起重机介绍 安全及保险装置 (一)安全保护装置 (二)安全保险装置 a、 力矩限制器 b、 重量限制器 c、 高度限位器 d、 回转限位器 e、幅度限位器 f、小车防断绳装置 g、小车防坠落装置 h、缓冲器 a、卷筒、滑轮防钢丝绳脱 槽装置 b、 吊钩保险装置
塔式起重机介绍 (1)起重力矩限制器 作原理事示意图
塔式起重机介绍 a、力矩限制器 防止塔机因起重力矩超载而 导致整机倾翻事故。当起重力矩 超过其额定值时,力矩限制器应 自动切断上升和增大幅度的电源, 但不切断下降和减少幅度时的电 源,吊物可做向下和减少幅度的 运动。 • 弓板式力矩限制器一般安装 在塔帽的主弦杆上。
塔式起重机介绍 (2)起重量限制器 作原理示意图

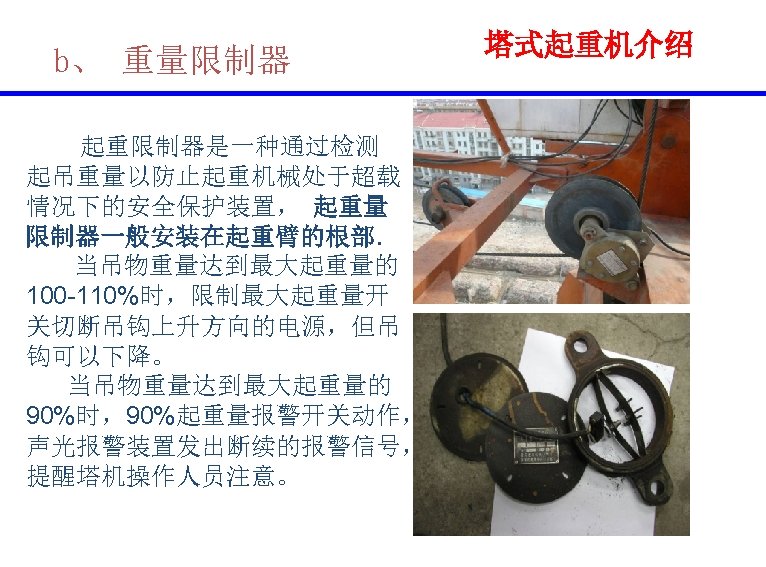

b、 重量限制器 起重限制器是一种通过检测 起吊重量以防止起重机械处于超载 情况下的安全保护装置, 起重量 限制器一般安装在起重臂的根部. 当吊物重量达到最大起重量的 100 -110%时,限制最大起重量开 关切断吊钩上升方向的电源,但吊 钩可以下降。 当吊物重量达到最大起重量的 90%时,90%起重量报警开关动作, 声光报警装置发出断续的报警信号, 提醒塔机操作人员注意。 塔式起重机介绍

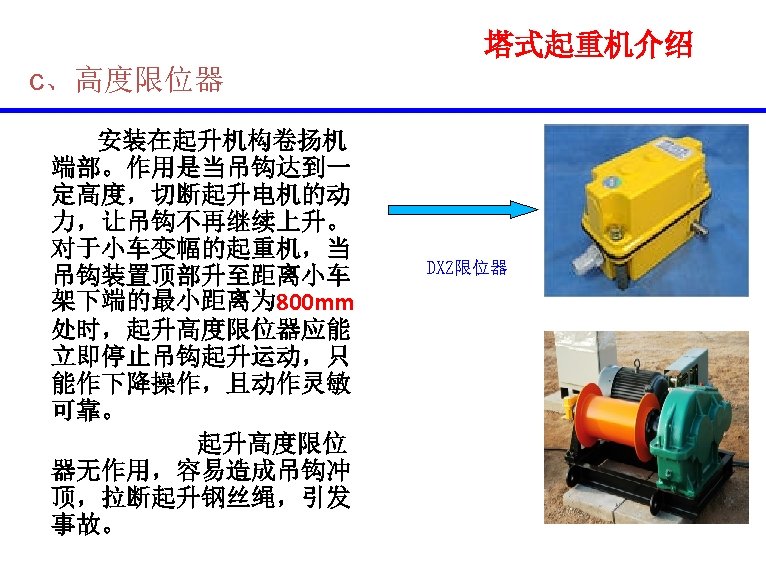

塔式起重机介绍 c、高度限位器 安装在起升机构卷扬机 端部。作用是当吊钩达到一 定高度,切断起升电机的动 力,让吊钩不再继续上升。 对于小车变幅的起重机,当 吊钩装置顶部升至距离小车 架下端的最小距离为 800 mm 处时,起升高度限位器应能 立即停止吊钩起升运动,只 能作下降操作,且动作灵敏 可靠。 起升高度限位 器无作用,容易造成吊钩冲 顶,拉断起升钢丝绳,引发 事故。 DXZ限位器

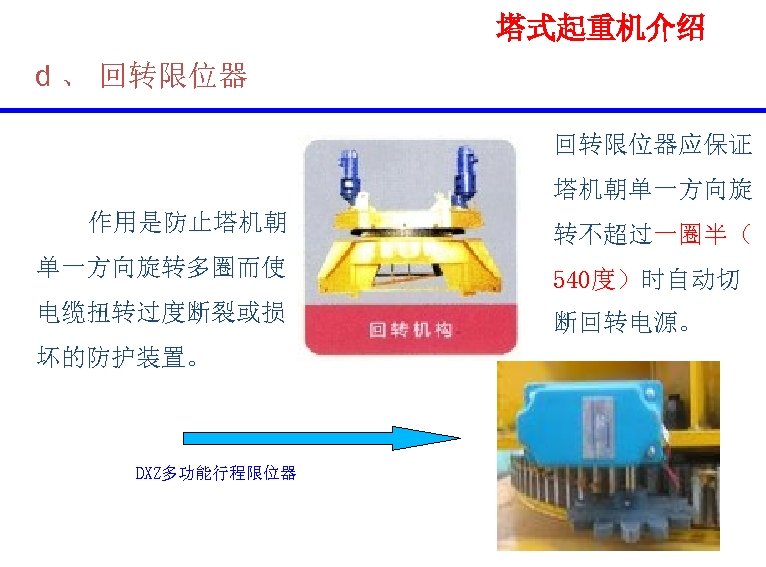

塔式起重机介绍 d 、 回转限位器应保证 塔机朝单一方向旋 作用是防止塔机朝 单一方向旋转多圈而使 电缆扭转过度断裂或损 坏的防护装置。 DXZ多功能行程限位器 转不超过一圈半( 540度)时自动切 断回转电源。

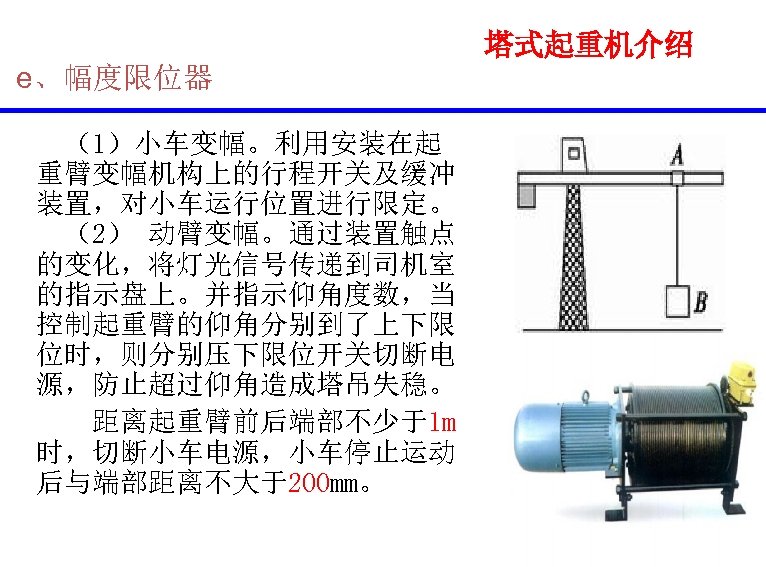

e、幅度限位器 (1)小车变幅。利用安装在起 重臂变幅机构上的行程开关及缓冲 装置,对小车运行位置进行限定。 (2) 动臂变幅。通过装置触点 的变化,将灯光信号传递到司机室 的指示盘上。并指示仰角度数,当 控制起重臂的仰角分别到了上下限 位时,则分别压下限位开关切断电 源,防止超过仰角造成塔吊失稳。 距离起重臂前后端部不少于1 m 时,切断小车电源,小车停止运动 后与端部距离不大于200 mm。 塔式起重机介绍

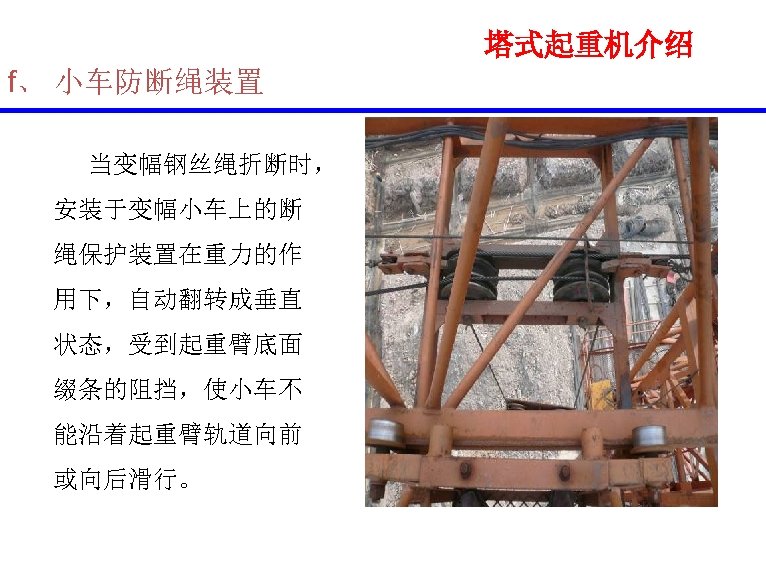

塔式起重机介绍 f、 小车防断绳装置 当变幅钢丝绳折断时, 安装于变幅小车上的断 绳保护装置在重力的作 用下,自动翻转成垂直 状态,受到起重臂底面 缀条的阻挡,使小车不 能沿着起重臂轨道向前 或向后滑行。

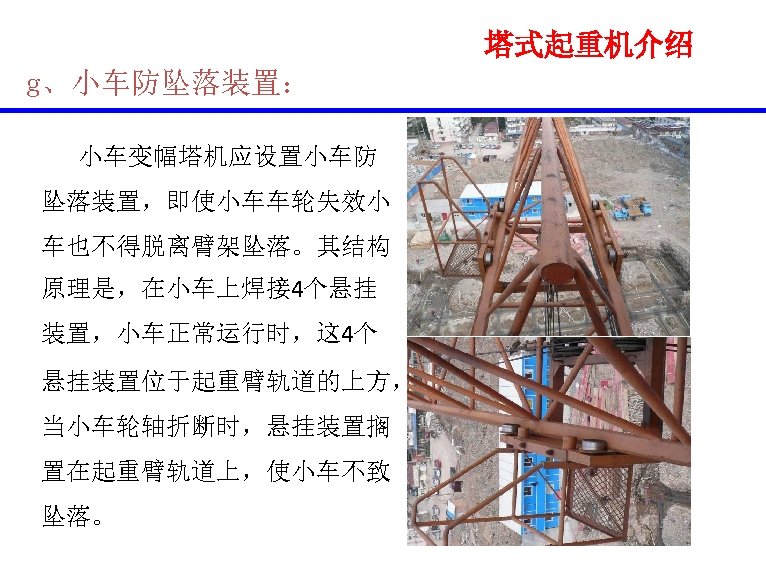

塔式起重机介绍 g、小车防坠落装置: 小车变幅塔机应设置小车防 坠落装置,即使小车车轮失效小 车也不得脱离臂架坠落。其结构 原理是,在小车上焊接 4个悬挂 装置,小车正常运行时,这 4个 悬挂装置位于起重臂轨道的上方, 当小车轮轴折断时,悬挂装置搁 置在起重臂轨道上,使小车不致 坠落。

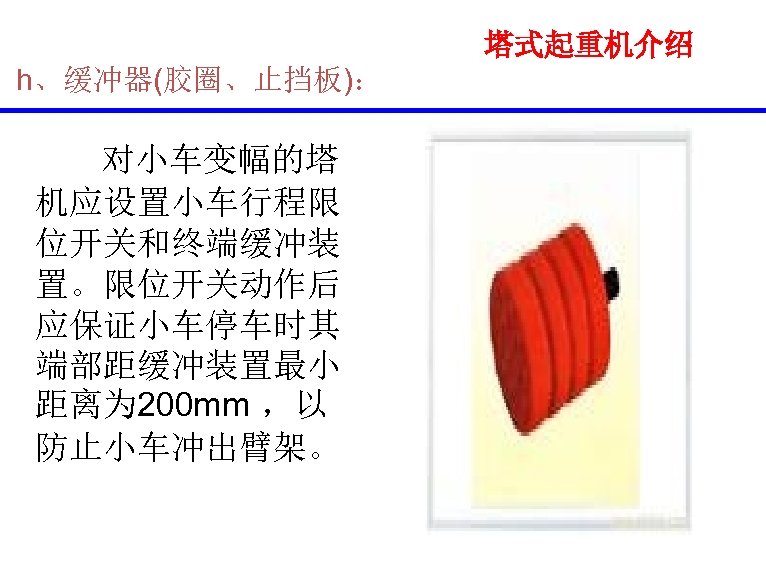

塔式起重机介绍 h、缓冲器(胶圈、止挡板): 对小车变幅的塔 机应设置小车行程限 位开关和终端缓冲装 置。限位开关动作后 应保证小车停车时其 端部距缓冲装置最小 距离为 200 mm ,以 防止小车冲出臂架。

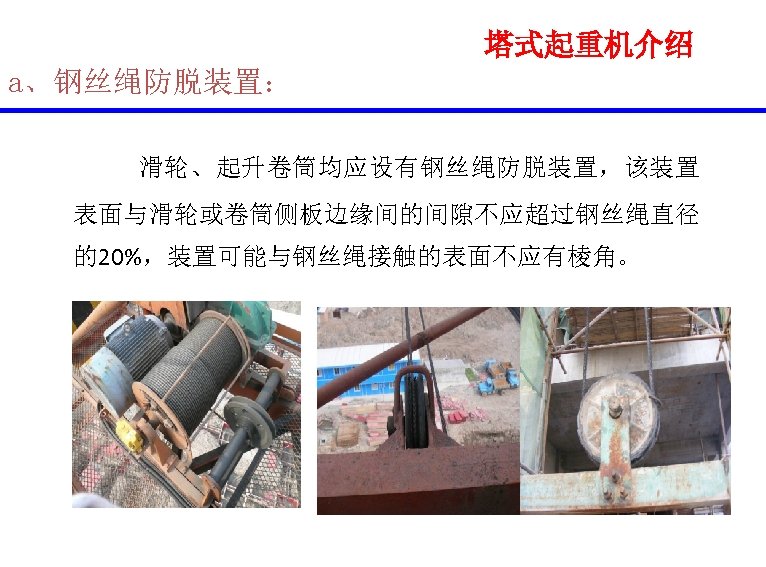

塔式起重机介绍 a、钢丝绳防脱装置: 滑轮、起升卷筒均应设有钢丝绳防脱装置,该装置 表面与滑轮或卷筒侧板边缘间的间隙不应超过钢丝绳直径 的20%,装置可能与钢丝绳接触的表面不应有棱角。

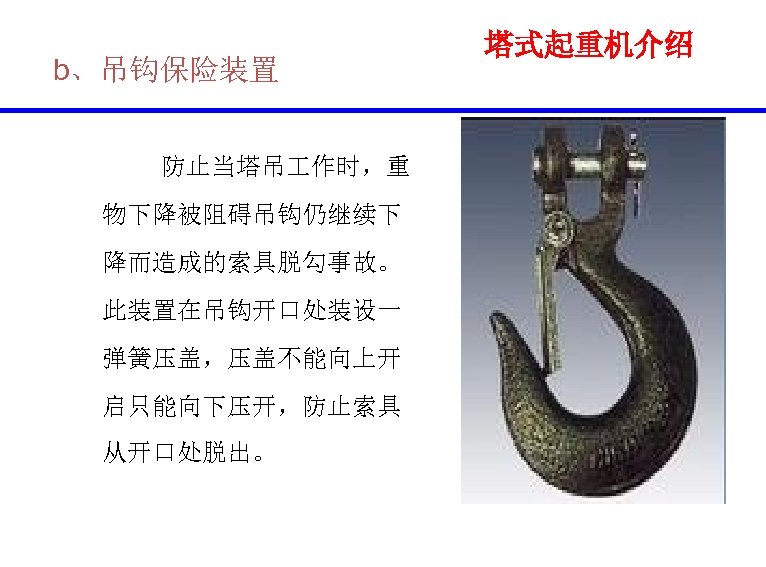

b、吊钩保险装置 防止当塔吊 作时,重 物下降被阻碍吊钩仍继续下 降而造成的索具脱勾事故。 此装置在吊钩开口处装设一 弹簧压盖,压盖不能向上开 启只能向下压开,防止索具 从开口处脱出。 塔式起重机介绍

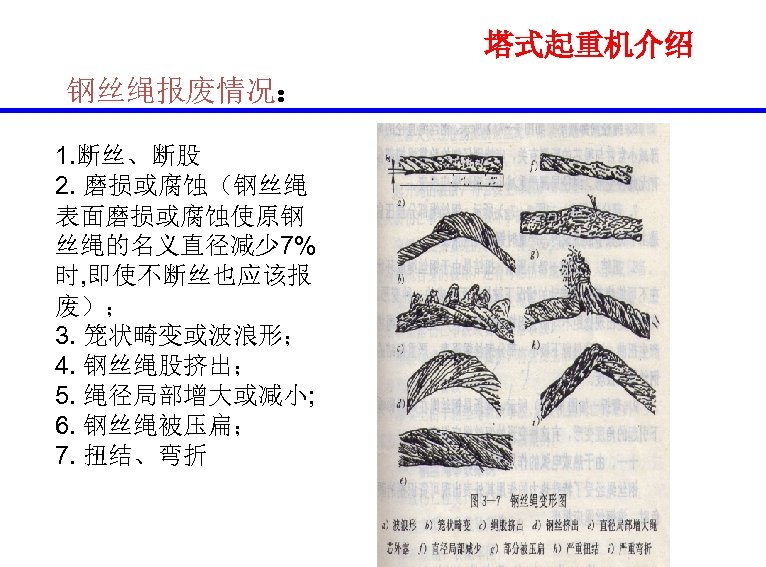

塔式起重机介绍 钢丝绳报废情况: 1. 断丝、断股 2. 磨损或腐蚀(钢丝绳 表面磨损或腐蚀使原钢 丝绳的名义直径减少 7% 时, 即使不断丝也应该报 废); 3. 笼状畸变或波浪形; 4. 钢丝绳股挤出; 5. 绳径局部增大或减小; 6. 钢丝绳被压扁; 7. 扭结、弯折

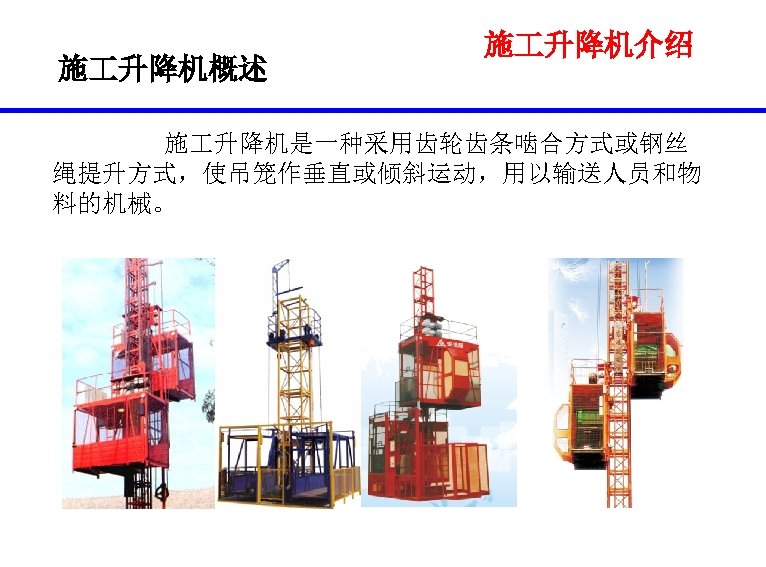

施 升降机概述 施 升降机介绍 施 升降机是一种采用齿轮齿条啮合方式或钢丝 绳提升方式,使吊笼作垂直或倾斜运动,用以输送人员和物 料的机械。

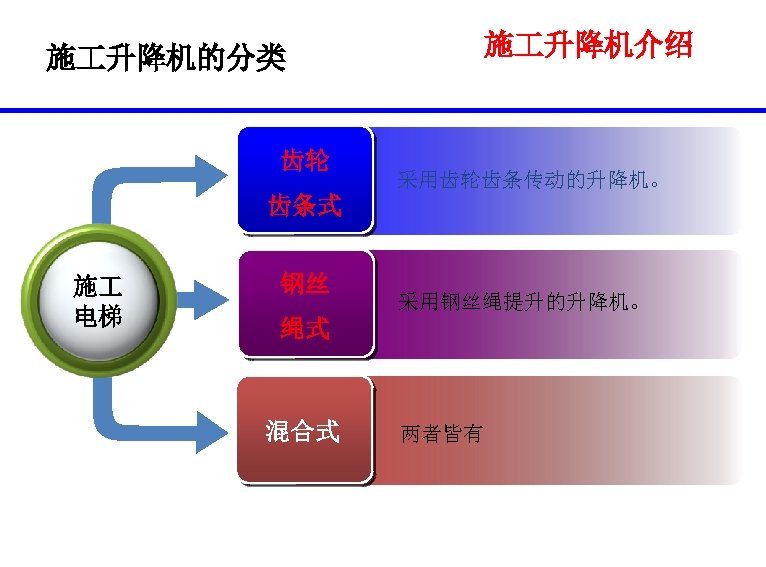

施 升降机的分类 齿轮 施 升降机介绍 采用齿轮齿条传动的升降机。 齿条式 施 电梯 钢丝 采用钢丝绳提升的升降机。 绳式 混合式 两者皆有
施 升降机介绍 齿轮齿条式升降机 结构特点: 传动装置驱动齿轮,迫使吊笼 沿导轨架上的齿条上下运动; 导轨架多为单根,由标准节拼 接组成。截面形式可分为矩形和三 角形两种。导轨架多由附墙架与建 筑物相连,刚性较好,导轨架加节 接高多由自身辅助系统完成。 吊笼布置分为双笼和单笼。吊 笼上一般系有对重来平衡吊笼重量, 提高运行平衡性。

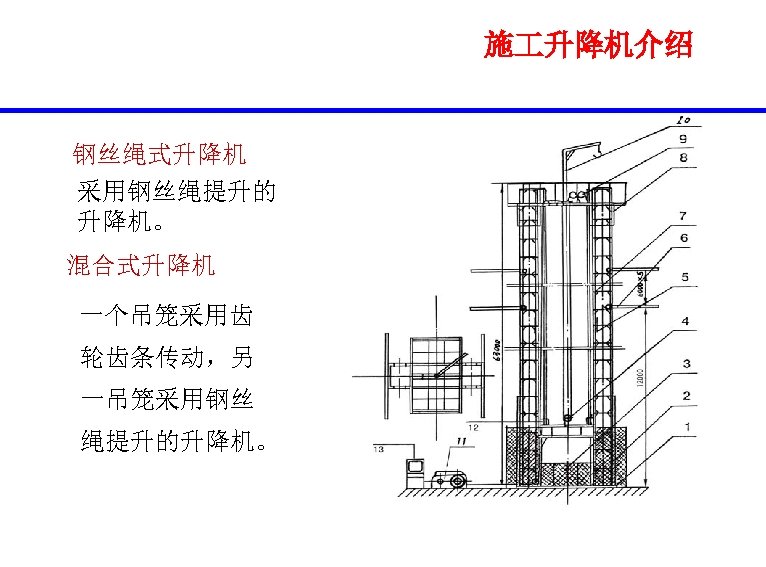

施 升降机介绍 钢丝绳式升降机 采用钢丝绳提升的 升降机。 混合式升降机 一个吊笼采用齿 轮齿条传动,另 一吊笼采用钢丝 绳提升的升降机。

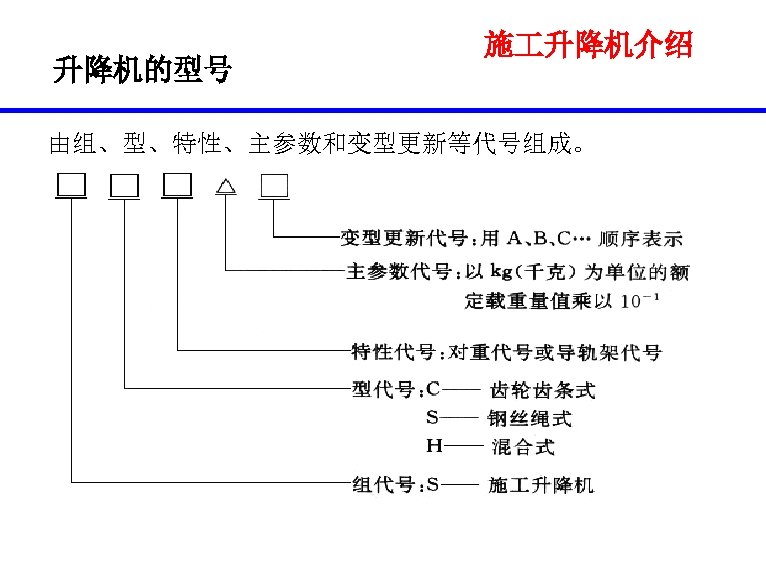

升降机的型号 施 升降机介绍 由组、型、特性、主参数和变型更新等代号组成。

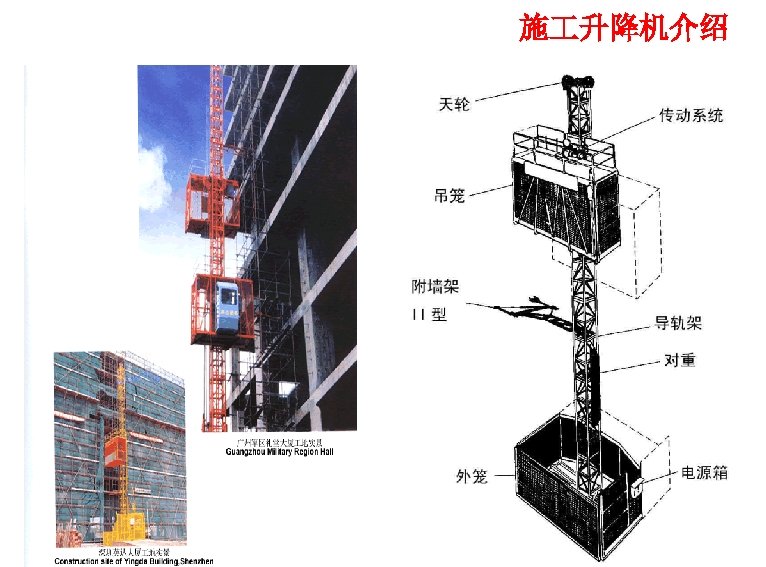

施 升降机介绍

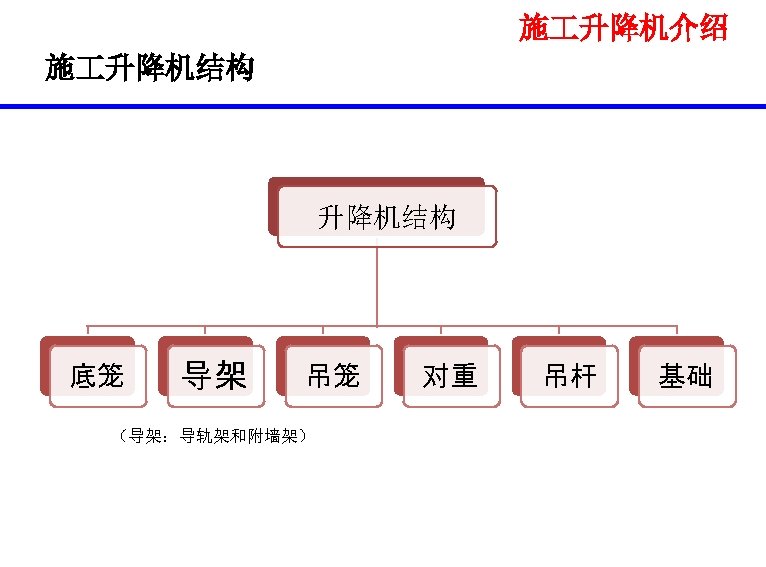

施 升降机介绍 施 升降机结构 底笼 导架 吊笼 (导架:导轨架和附墙架) 对重 吊杆 基础

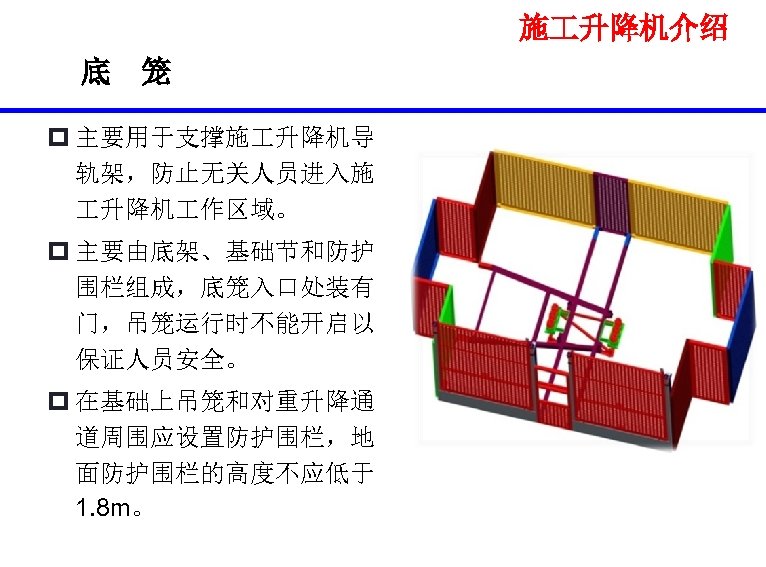

施 升降机介绍 底 笼 p 主要用于支撑施 升降机导 轨架,防止无关人员进入施 升降机 作区域。 p 主要由底架、基础节和防护 围栏组成,底笼入口处装有 门,吊笼运行时不能开启以 保证人员安全。 p 在基础上吊笼和对重升降通 道周围应设置防护围栏,地 面防护围栏的高度不应低于 1. 8 m。

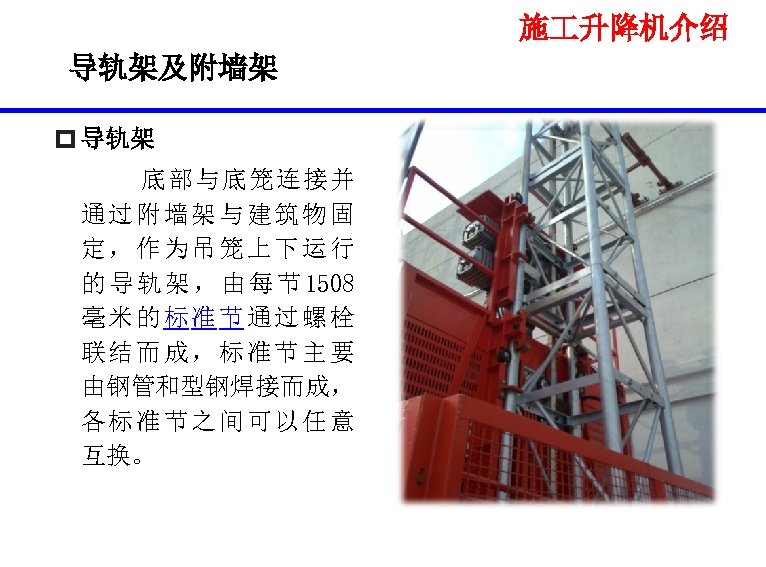

施 升降机介绍 导轨架及附墙架 p 导轨架 底部与底笼连接并 通过附墙架与建筑物固 定,作为吊笼上下运行 的 导 轨 架 , 由 每 节 1508 毫米的标准节通过螺栓 联结而成,标准节主要 由钢管和型钢焊接而成, 各标准节之间可以任意 互换。

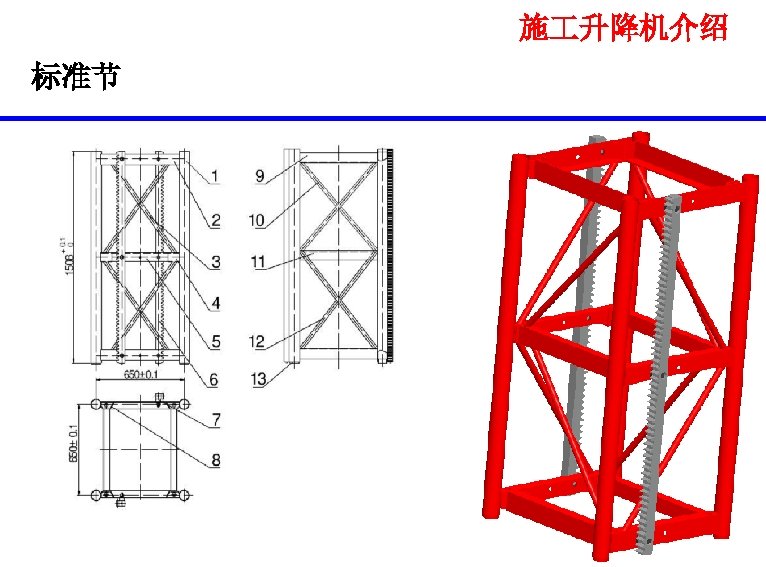

施 升降机介绍 标准节

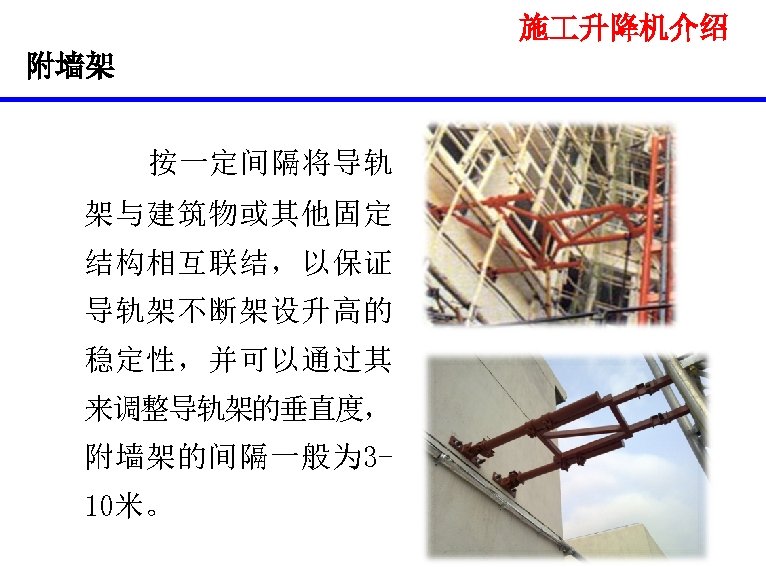

施 升降机介绍 附墙架 按一定间隔将导轨 架与建筑物或其他固定 结构相互联结,以保证 导轨架不断架设升高的 稳定性,并可以通过其 来调整导轨架的垂直度, 附墙架的间隔一般为 310米。

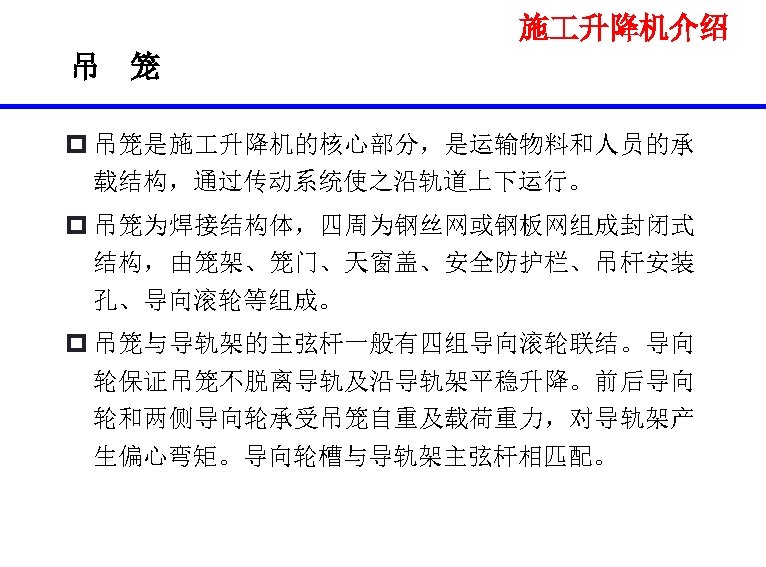

施 升降机介绍 吊 笼 p 吊笼是施 升降机的核心部分,是运输物料和人员的承 载结构,通过传动系统使之沿轨道上下运行。 p 吊笼为焊接结构体,四周为钢丝网或钢板网组成封闭式 结构,由笼架、笼门、天窗盖、安全防护栏、吊杆安装 孔、导向滚轮等组成。 p 吊笼与导轨架的主弦杆一般有四组导向滚轮联结。导向 轮保证吊笼不脱离导轨及沿导轨架平稳升降。前后导向 轮和两侧导向轮承受吊笼自重及载荷重力,对导轨架产 生偏心弯矩。导向轮槽与导轨架主弦杆相匹配。
施 升降机介绍 对 重 p 具有一定质量,悬挂在绕 过天轮的钢丝绳上,沿导 轨架运行,对吊笼起平衡 作用的重物。 p 在齿轮齿条传动的施 升 降机中,一般设计有对重, 用来平衡吊笼的重量,以 减少主电机输出功率节省 能源。同时改善了导轨架 的受力状态,提高了升降 机的运行平稳性。
施 升降机介绍 吊 杆 p吊杆的作用是安装和 拆卸导轨架时用来起 吊标准节及附墙架使 用。当进行作业时将 其安装在吊笼顶部的 专用安装孔内。

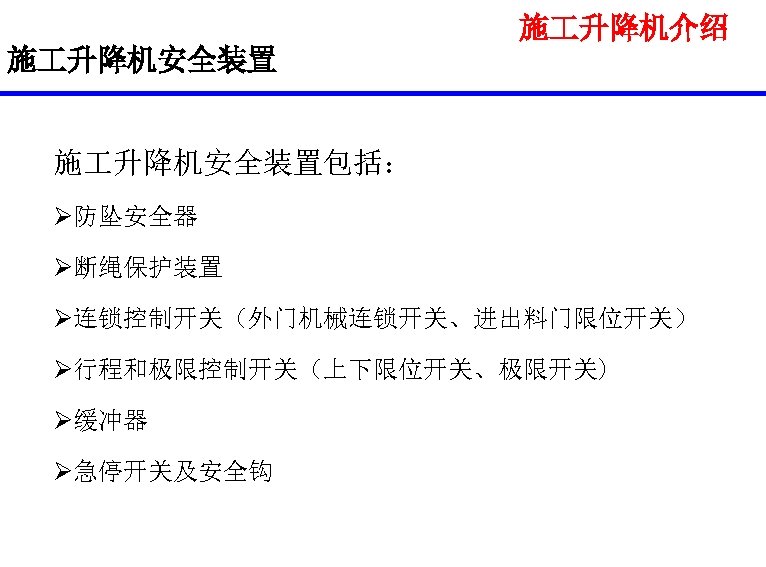

施 升降机介绍 施 升降机安全装置包括: Ø防坠安全器 Ø断绳保护装置 Ø连锁控制开关(外门机械连锁开关、进出料门限位开关) Ø行程和极限控制开关(上下限位开关、极限开关) Ø缓冲器 Ø急停开关及安全钩

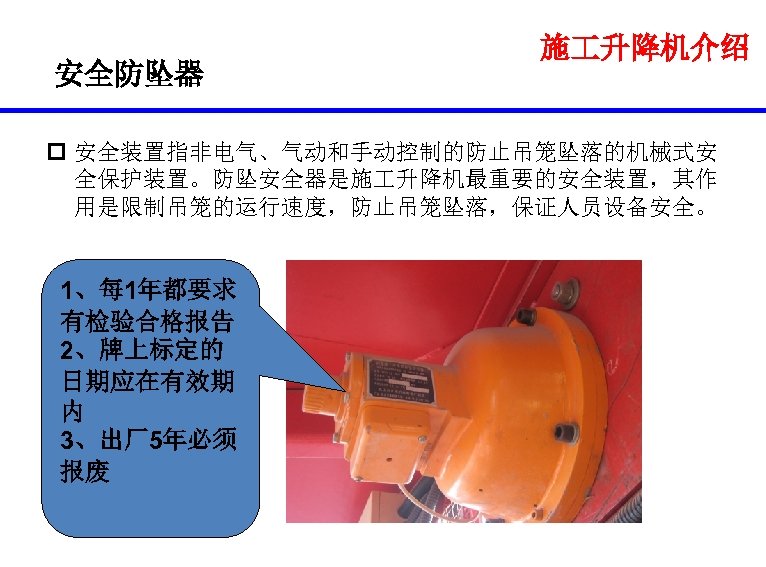

安全防坠器 施 升降机介绍 p 安全装置指非电气、气动和手动控制的防止吊笼坠落的机械式安 全保护装置。防坠安全器是施 升降机最重要的安全装置,其作 用是限制吊笼的运行速度,防止吊笼坠落,保证人员设备安全。 1、每 1年都要求 有检验合格报告 2、牌上标定的 日期应在有效期 内 3、出厂5年必须 报废

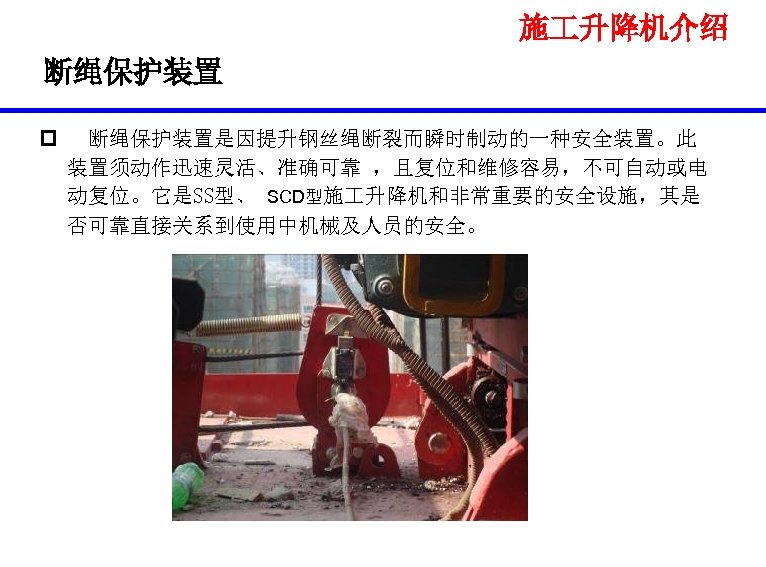

施 升降机介绍 断绳保护装置 p 断绳保护装置是因提升钢丝绳断裂而瞬时制动的一种安全装置。此 装置须动作迅速灵活、准确可靠 ,且复位和维修容易,不可自动或电 动复位。它是SS型、 SCD型施 升降机和非常重要的安全设施,其是 否可靠直接关系到使用中机械及人员的安全。

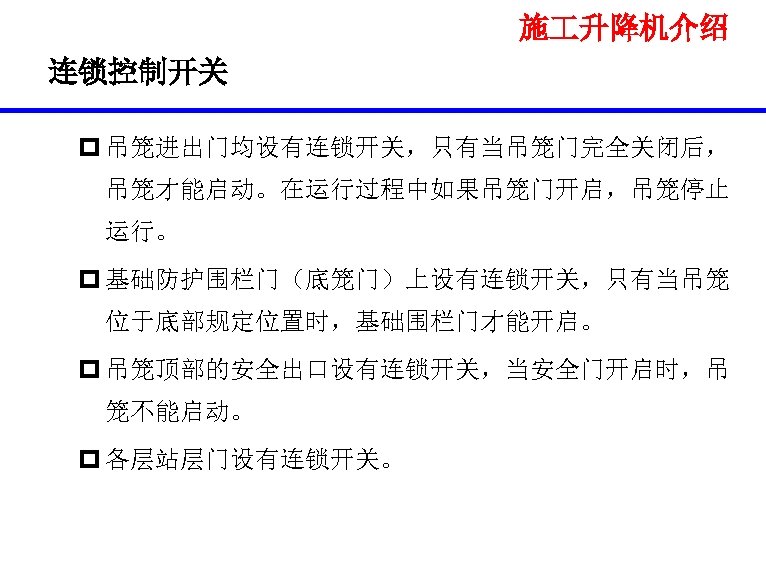

施 升降机介绍 连锁控制开关 p 吊笼进出门均设有连锁开关,只有当吊笼门完全关闭后, 吊笼才能启动。在运行过程中如果吊笼门开启,吊笼停止 运行。 p 基础防护围栏门(底笼门)上设有连锁开关,只有当吊笼 位于底部规定位置时,基础围栏门才能开启。 p 吊笼顶部的安全出口设有连锁开关,当安全门开启时,吊 笼不能启动。 p 各层站层门设有连锁开关。

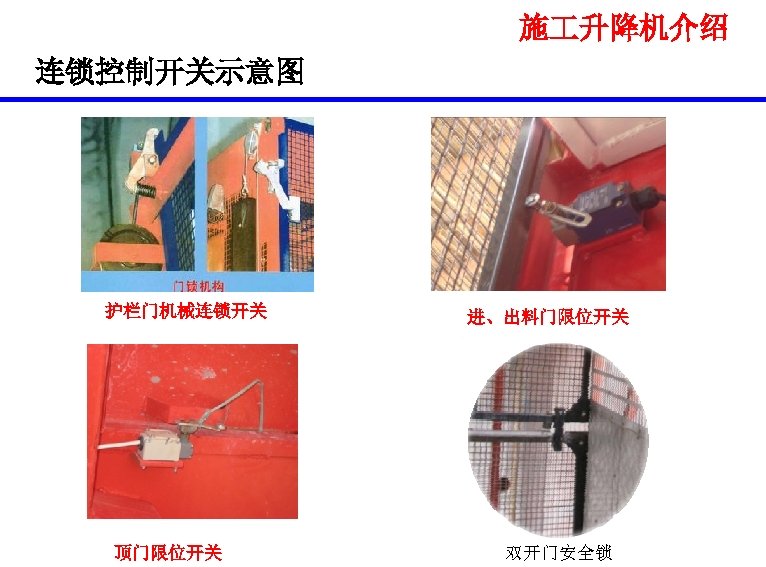

施 升降机介绍 连锁控制开关示意图 护栏门机械连锁开关 顶门限位开关 进、出料门限位开关 双开门安全锁

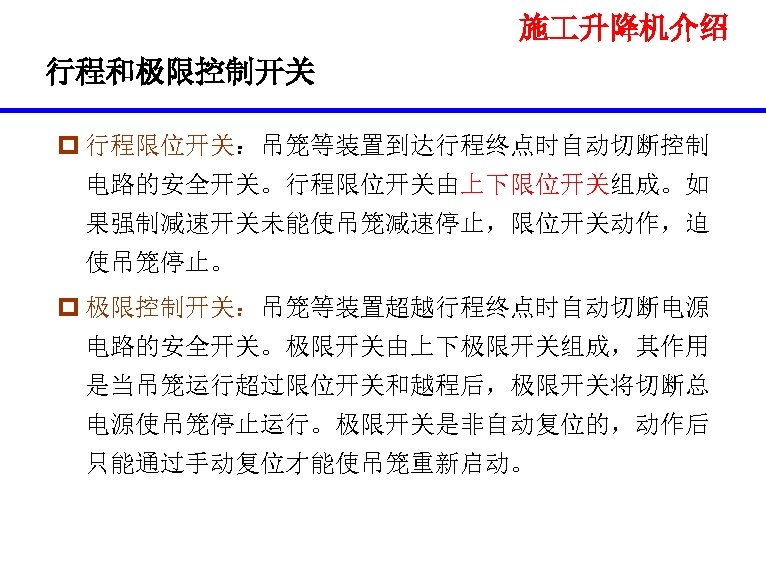

施 升降机介绍 行程和极限控制开关 p 行程限位开关:吊笼等装置到达行程终点时自动切断控制 电路的安全开关。行程限位开关由上下限位开关组成。如 果强制减速开关未能使吊笼减速停止,限位开关动作,迫 使吊笼停止。 p 极限控制开关:吊笼等装置超越行程终点时自动切断电源 电路的安全开关。极限开关由上下极限开关组成,其作用 是当吊笼运行超过限位开关和越程后,极限开关将切断总 电源使吊笼停止运行。极限开关是非自动复位的,动作后 只能通过手动复位才能使吊笼重新启动。

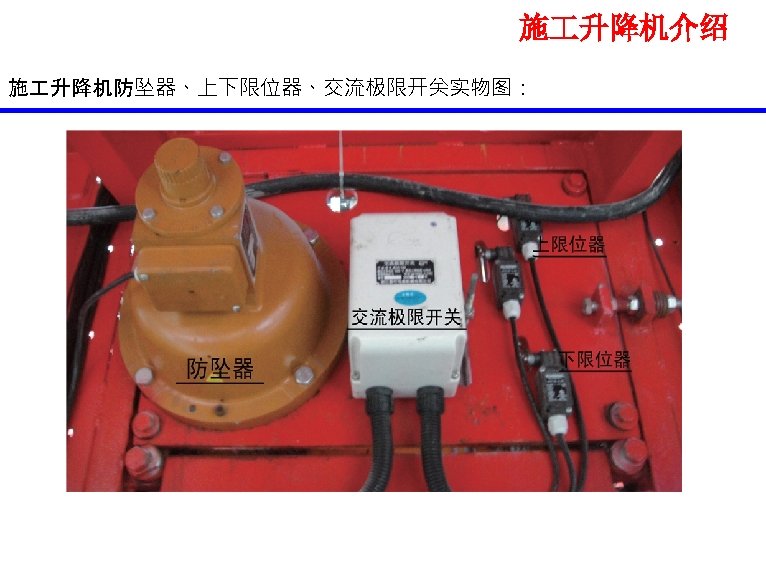

施 升降机介绍 施 升降机防坠器、上下限位器、交流极限开关实物图:

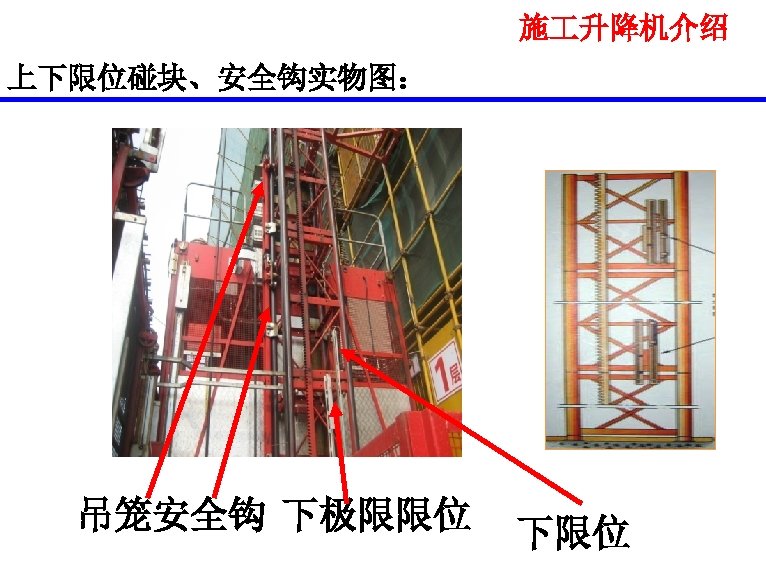

施 升降机介绍 上下限位碰块、安全钩实物图: 吊笼安全钩 下极限限位 下限位

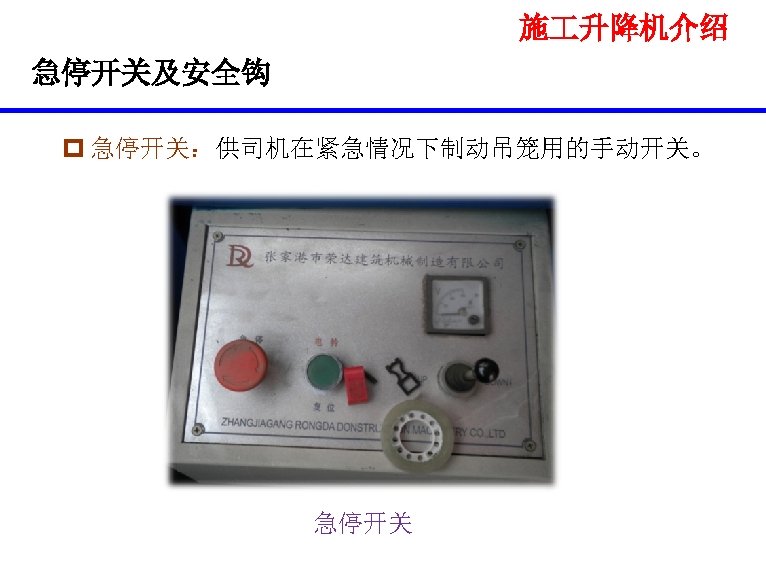

施 升降机介绍 急停开关及安全钩 p 急停开关:供司机在紧急情况下制动吊笼用的手动开关。 急停开关
施 升降机介绍 安全钩 防止导轮脱落或脱离 导轨时吊笼倾翻的防倾 安全钩。防倾安全钩的 设置位置必须保证吊笼 上部导轮(或最下一个 驱动齿轮)越出齿条最 顶端时还有效,且必须 在安全器齿轮以上。

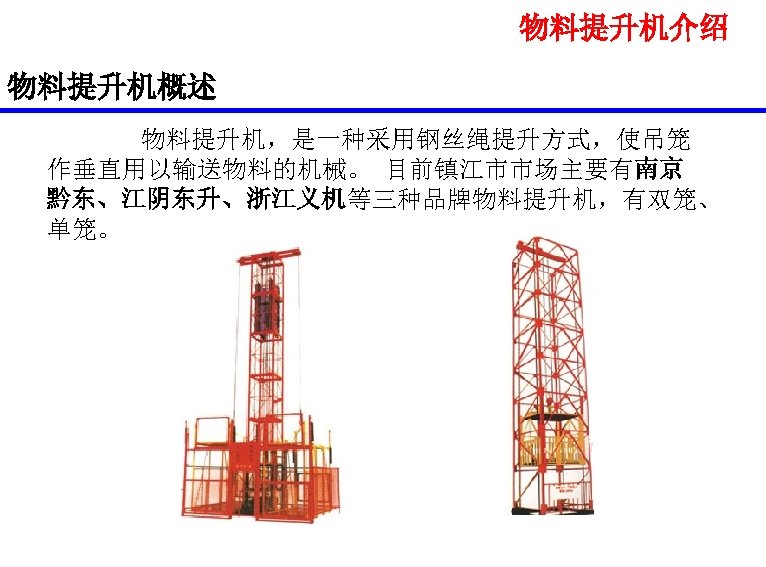

物料提升机介绍 物料提升机概述 物料提升机,是一种采用钢丝绳提升方式,使吊笼 作垂直用以输送物料的机械。 目前镇江市市场主要有南京 黔东、江阴东升、浙江义机等三种品牌物料提升机,有双笼、 单笼。

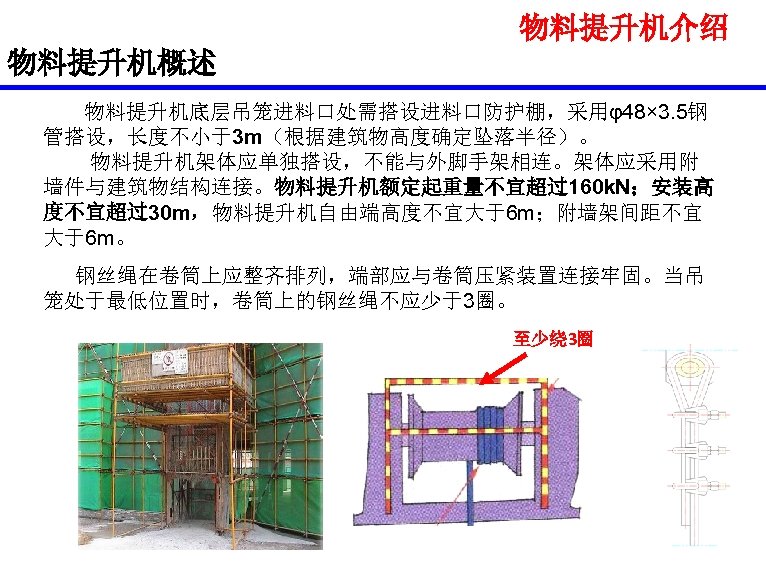

物料提升机介绍 物料提升机概述 物料提升机底层吊笼进料口处需搭设进料口防护棚,采用φ48× 3. 5钢 管搭设,长度不小于3 m(根据建筑物高度确定坠落半径)。 物料提升机架体应单独搭设,不能与外脚手架相连。架体应采用附 墙件与建筑物结构连接。物料提升机额定起重量不宜超过160 k. N;安装高 度不宜超过30 m,物料提升机自由端高度不宜大于6 m;附墙架间距不宜 大于6 m。 钢丝绳在卷筒上应整齐排列,端部应与卷筒压紧装置连接牢固。当吊 笼处于最低位置时,卷筒上的钢丝绳不应少于3圈。 至少绕 3圈

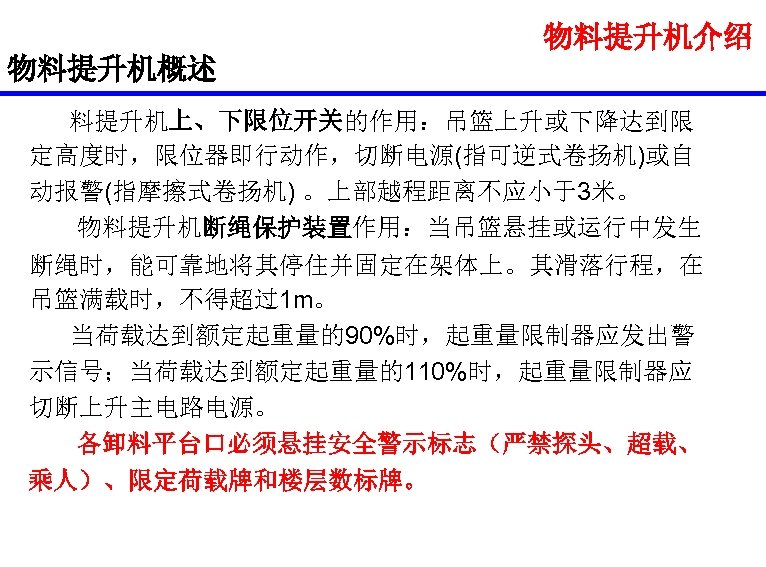

物料提升机介绍 物料提升机概述 料提升机上、下限位开关的作用:吊篮上升或下降达到限 定高度时,限位器即行动作,切断电源(指可逆式卷扬机)或自 动报警(指摩擦式卷扬机) 。上部越程距离不应小于3米。 物料提升机断绳保护装置作用:当吊篮悬挂或运行中发生 断绳时,能可靠地将其停住并固定在架体上。其滑落行程,在 吊篮满载时,不得超过1 m。 当荷载达到额定起重量的90%时,起重量限制器应发出警 示信号;当荷载达到额定起重量的110%时,起重量限制器应 切断上升主电路电源。 各卸料平台口必须悬挂安全警示标志(严禁探头、超载、 乘人)、限定荷载牌和楼层数标牌。

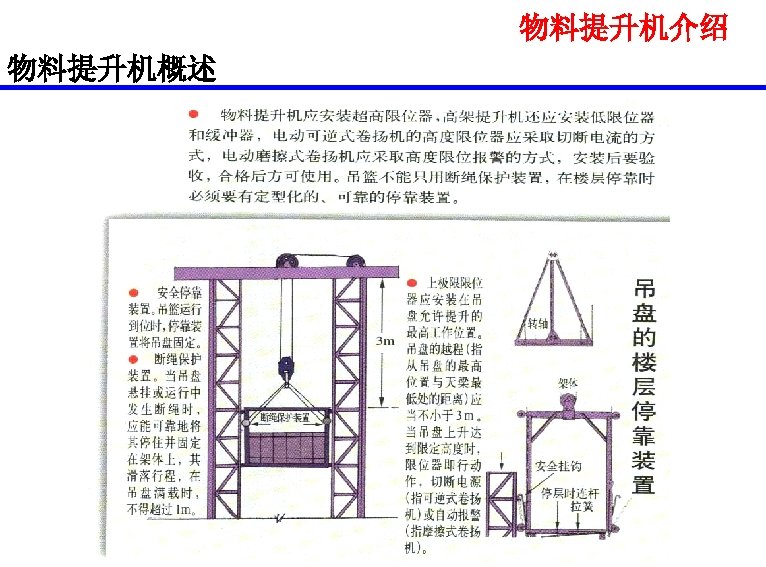

物料提升机介绍 物料提升机概述
吊篮介绍

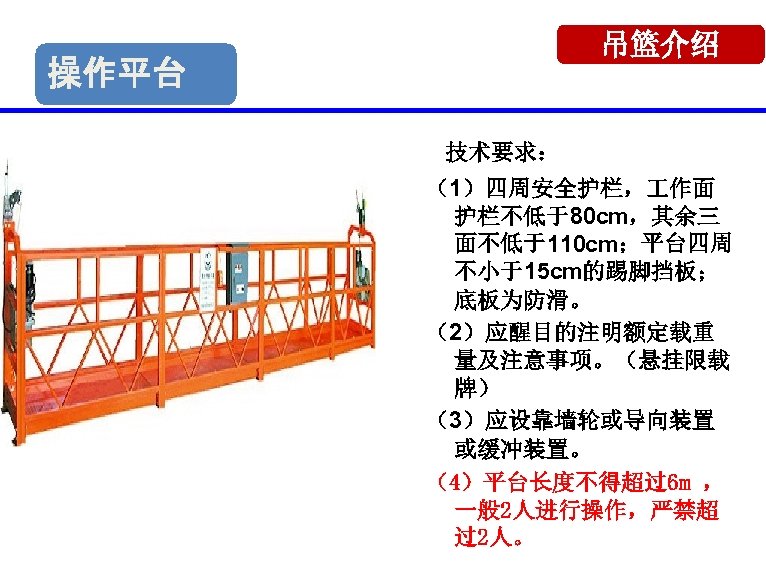

吊篮介绍 操作平台 技术要求: (1)四周安全护栏, 作面 护栏不低于80 cm,其余三 面不低于110 cm;平台四周 不小于15 cm的踢脚挡板; 底板为防滑。 (2)应醒目的注明额定载重 量及注意事项。(悬挂限载 牌) (3)应设靠墙轮或导向装置 或缓冲装置。 (4)平台长度不得超过6 m , 一般 2人进行操作,严禁超 过2人。

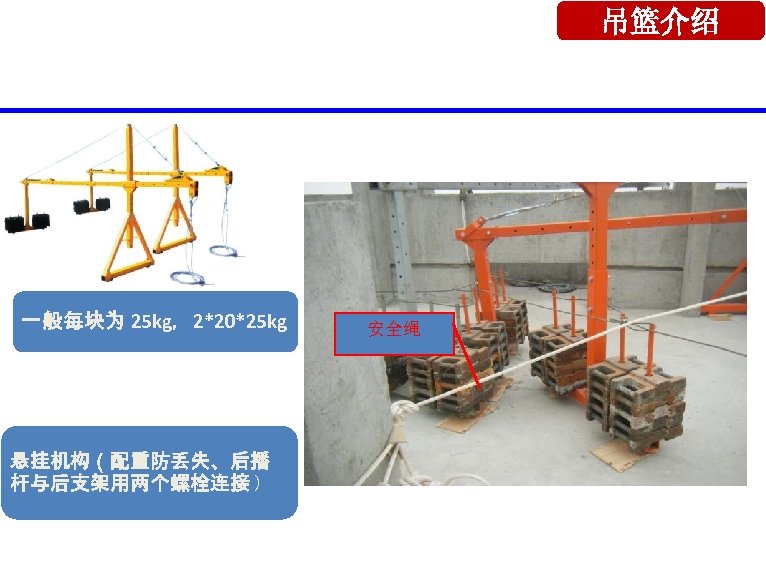

吊篮介绍 一般每块为 25 kg,2*20*25 kg 悬挂机构(配重防丢失、后播 杆与后支架用两个螺栓连接 ) 安全绳

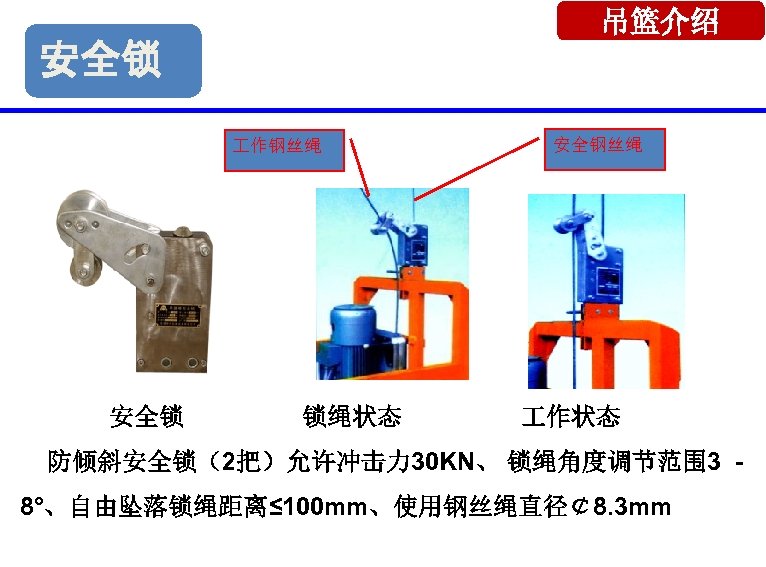

吊篮介绍 安全锁 作钢丝绳 安全钢丝绳 安全锁 锁绳状态 作状态 防倾斜安全锁(2把)允许冲击力 30 KN、 锁绳角度调节范围 3 8°、自由坠落锁绳距离≤ 100 mm、使用钢丝绳直径¢ 8. 3 mm

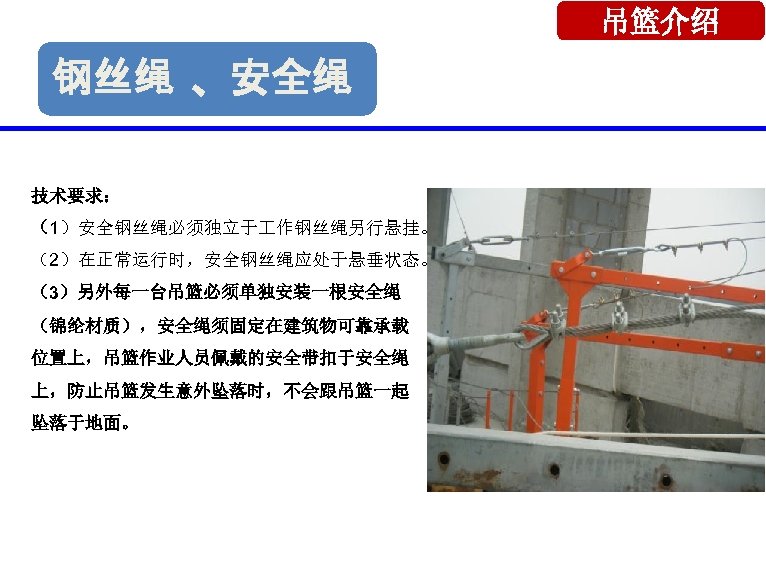

吊篮介绍 钢丝绳 、安全绳 技术要求: (1)安全钢丝绳必须独立于 作钢丝绳另行悬挂。 (2)在正常运行时,安全钢丝绳应处于悬垂状态。 (3)另外每一台吊篮必须单独安装一根安全绳 (锦纶材质),安全绳须固定在建筑物可靠承载 位置上,吊篮作业人员佩戴的安全带扣于安全绳 上,防止吊篮发生意外坠落时,不会跟吊篮一起 坠落于地面。

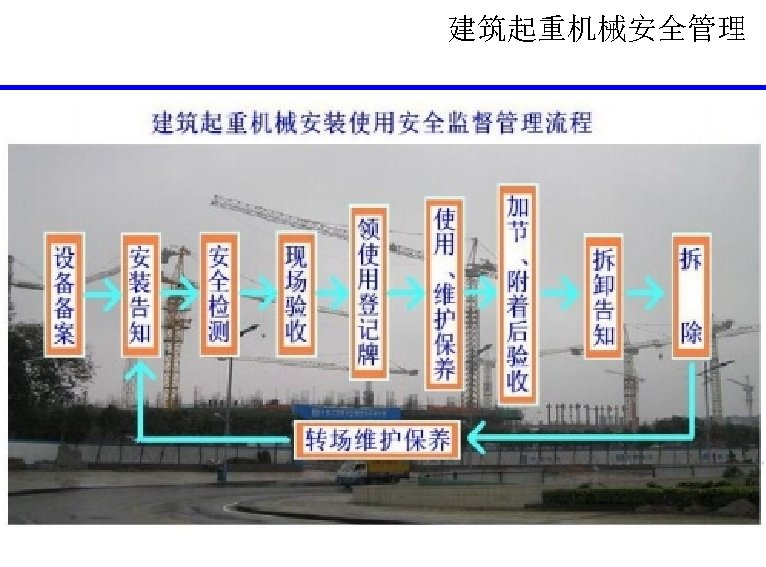

建筑起重机械安全管理

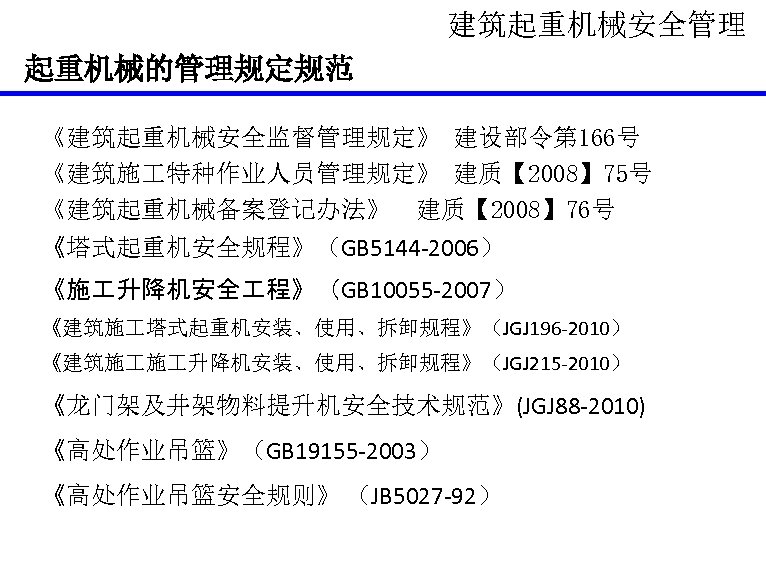

建筑起重机械安全管理 起重机械的管理规定规范 《建筑起重机械安全监督管理规定》 建设部令第 166号 《建筑施 特种作业人员管理规定》 建质【 2008】 75号 《建筑起重机械备案登记办法》 建质【 2008】 76号 《塔式起重机安全规程》(GB 5144 -2006) 《施 升降机安全 程》(GB 10055 -2007) 《建筑施 塔式起重机安装、使用、拆卸规程》(JGJ 196 -2010) 《建筑施 施 升降机安装、使用、拆卸规程》(JGJ 215 -2010) 《龙门架及井架物料提升机安全技术规范》(JGJ 88 -2010) 《高处作业吊篮》(GB 19155 -2003) 《高处作业吊篮安全规则》 (JB 5027 -92)

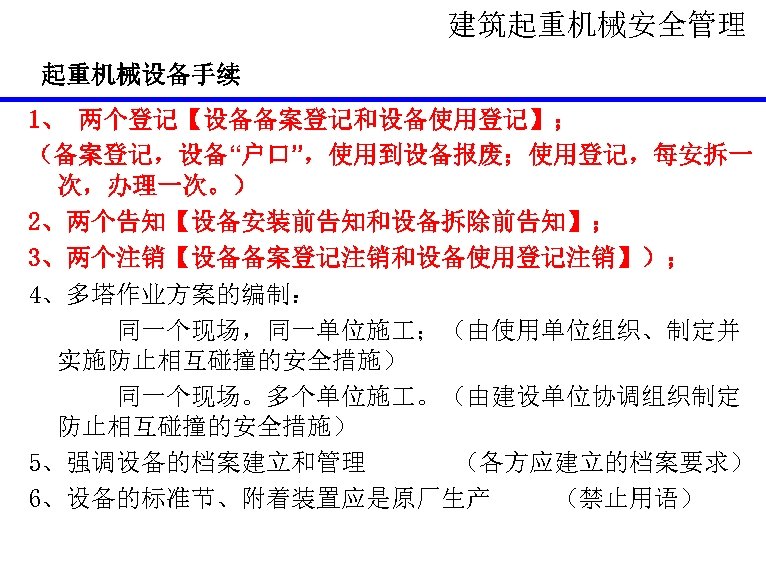

建筑起重机械安全管理 起重机械设备手续 1、 两个登记【设备备案登记和设备使用登记】; (备案登记,设备“户口”,使用到设备报废;使用登记,每安拆一 次,办理一次。) 2、两个告知【设备安装前告知和设备拆除前告知】; 3、两个注销【设备备案登记注销和设备使用登记注销】); 4、多塔作业方案的编制: 同一个现场,同一单位施 ;(由使用单位组织、制定并 实施防止相互碰撞的安全措施) 同一个现场。多个单位施 。(由建设单位协调组织制定 防止相互碰撞的安全措施) 5、强调设备的档案建立和管理 (各方应建立的档案要求) 6、设备的标准节、附着装置应是原厂生产 (禁止用语)

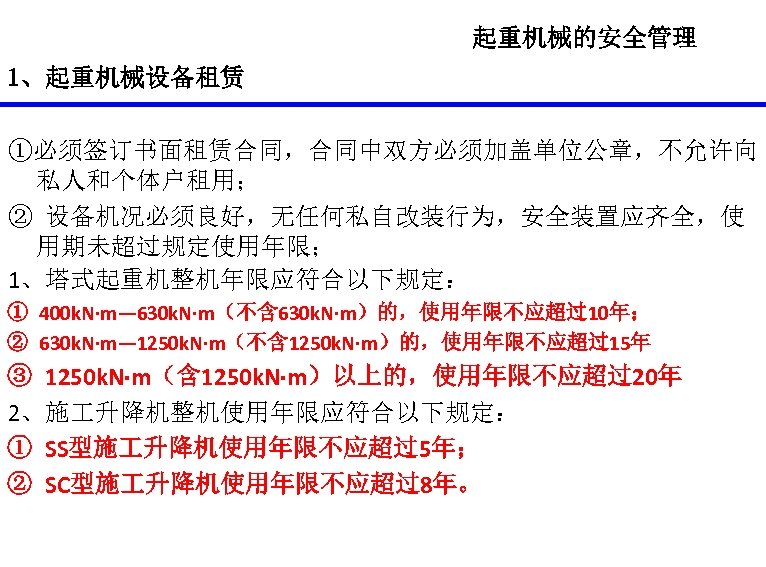

起重机械的安全管理 1、起重机械设备租赁 ①必须签订书面租赁合同,合同中双方必须加盖单位公章,不允许向 私人和个体户租用; ② 设备机况必须良好,无任何私自改装行为,安全装置应齐全,使 用期未超过规定使用年限; 1、塔式起重机整机年限应符合以下规定: ① 400 k. N·m— 630 k. N·m(不含 630 k. N·m)的,使用年限不应超过10年; ② 630 k. N·m— 1250 k. N·m(不含 1250 k. N·m)的,使用年限不应超过15年 ③ 1250 k. N·m(含 1250 k. N·m)以上的,使用年限不应超过20年 2、施 升降机整机使用年限应符合以下规定: ① SS型施 升降机使用年限不应超过5年; ② SC型施 升降机使用年限不应超过8年。

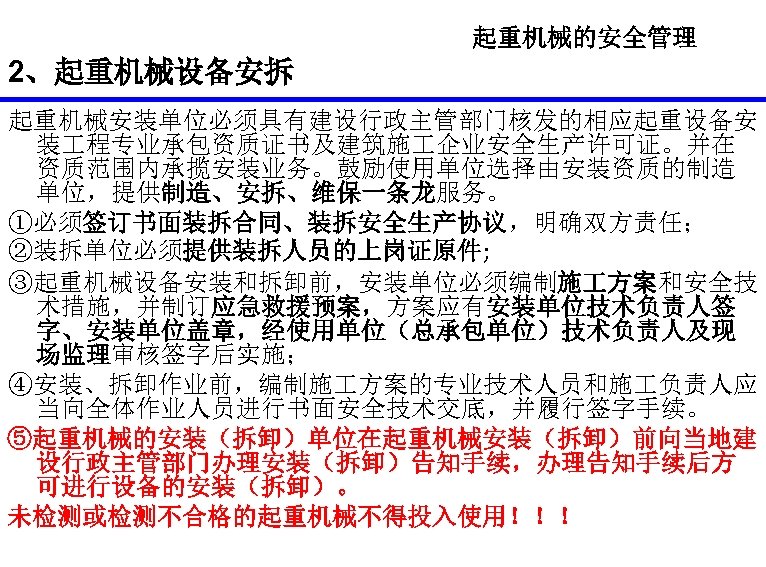

起重机械的安全管理 2、起重机械设备安拆 起重机械安装单位必须具有建设行政主管部门核发的相应起重设备安 装 程专业承包资质证书及建筑施 企业安全生产许可证。并在 资质范围内承揽安装业务。鼓励使用单位选择由安装资质的制造 单位,提供制造、安拆、维保一条龙服务。 ①必须签订书面装拆合同、装拆安全生产协议,明确双方责任; ②装拆单位必须提供装拆人员的上岗证原件; ③起重机械设备安装和拆卸前,安装单位必须编制施 方案和安全技 术措施,并制订应急救援预案,方案应有安装单位技术负责人签 字、安装单位盖章,经使用单位(总承包单位)技术负责人及现 场监理审核签字后实施; ④安装、拆卸作业前,编制施 方案的专业技术人员和施 负责人应 当向全体作业人员进行书面安全技术交底,并履行签字手续。 ⑤起重机械的安装(拆卸)单位在起重机械安装(拆卸)前向当地建 设行政主管部门办理安装(拆卸)告知手续,办理告知手续后方 可进行设备的安装(拆卸)。 未检测或检测不合格的起重机械不得投入使用!!!

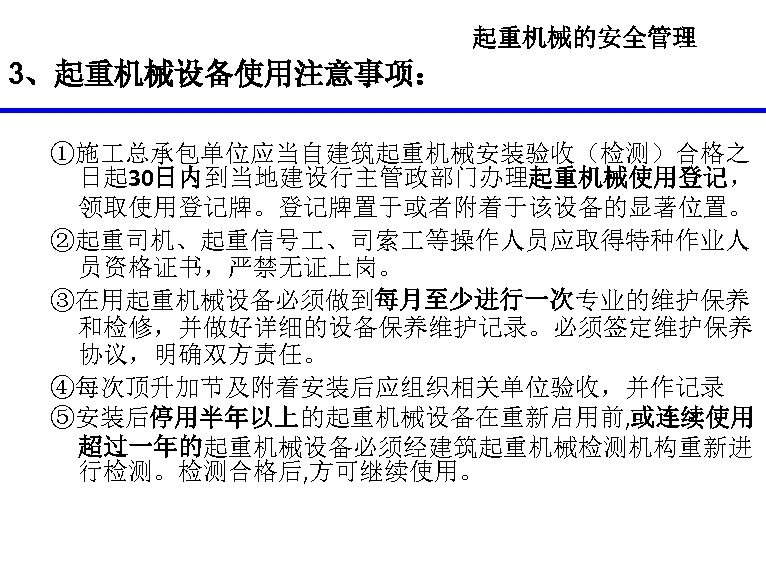

起重机械的安全管理 3、起重机械设备使用注意事项: ①施 总承包单位应当自建筑起重机械安装验收(检测)合格之 日起 30日内到当地建设行主管政部门办理起重机械使用登记, 领取使用登记牌。登记牌置于或者附着于该设备的显著位置。 ②起重司机、起重信号 、司索 等操作人员应取得特种作业人 员资格证书,严禁无证上岗。 ③在用起重机械设备必须做到每月至少进行一次专业的维护保养 和检修,并做好详细的设备保养维护记录。必须签定维护保养 协议,明确双方责任。 ④每次顶升加节及附着安装后应组织相关单位验收,并作记录 ⑤安装后停用半年以上的起重机械设备在重新启用前, 或连续使用 超过一年的起重机械设备必须经建筑起重机械检测机构重新进 行检测。检测合格后, 方可继续使用。

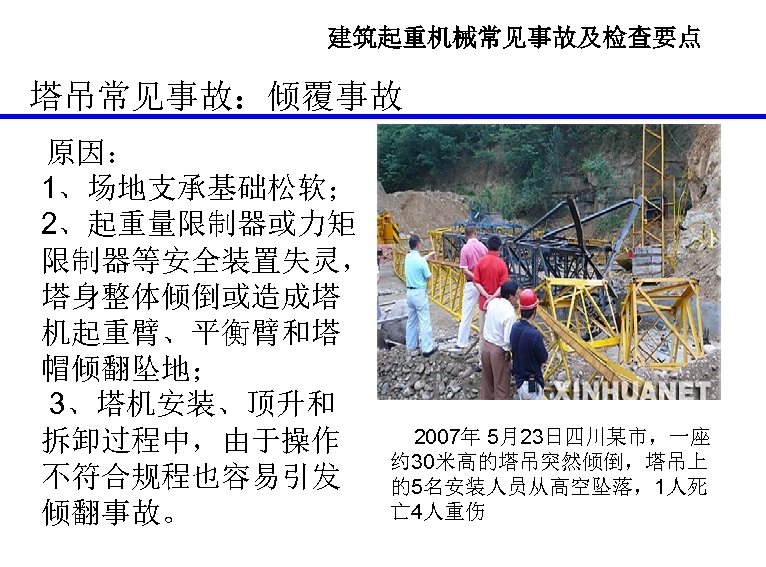

建筑起重机械常见事故及检查要点 塔吊常见事故:倾覆事故 原因: 1、场地支承基础松软; 2、起重量限制器或力矩 限制器等安全装置失灵, 塔身整体倾倒或造成塔 机起重臂、平衡臂和塔 帽倾翻坠地; 3、塔机安装、顶升和 拆卸过程中,由于操作 不符合规程也容易引发 倾翻事故。 2007年 5月23日四川某市,一座 约 30米高的塔吊突然倾倒,塔吊上 的5名安装人员从高空坠落,1人死 亡 4人重伤

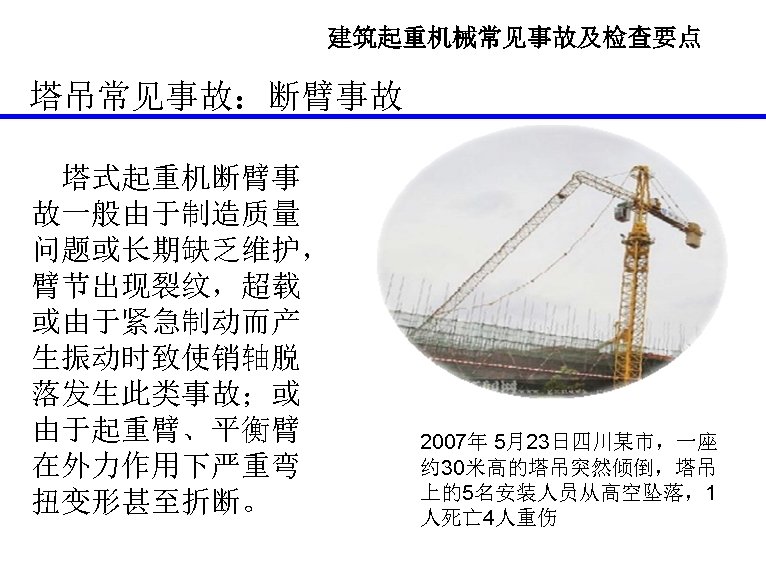

建筑起重机械常见事故及检查要点 塔吊常见事故:断臂事故 塔式起重机断臂事 故一般由于制造质量 问题或长期缺乏维护, 臂节出现裂纹,超载 或由于紧急制动而产 生振动时致使销轴脱 落发生此类事故;或 由于起重臂、平衡臂 在外力作用下严重弯 扭变形甚至折断。 2007年 5月23日四川某市,一座 约 30米高的塔吊突然倾倒,塔吊 上的5名安装人员从高空坠落,1 人死亡 4人重伤

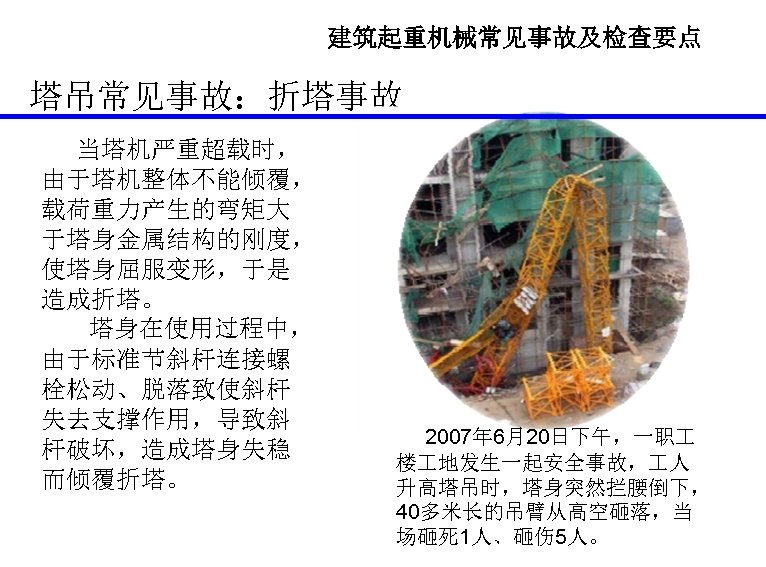

建筑起重机械常见事故及检查要点 塔吊常见事故:折塔事故 当塔机严重超载时, 由于塔机整体不能倾覆, 载荷重力产生的弯矩大 于塔身金属结构的刚度, 使塔身屈服变形,于是 造成折塔。 塔身在使用过程中, 由于标准节斜杆连接螺 栓松动、脱落致使斜杆 失去支撑作用,导致斜 杆破坏,造成塔身失稳 而倾覆折塔。 2007年 6月20日下午,一职 楼 地发生一起安全事故, 人 升高塔吊时,塔身突然拦腰倒下, 40多米长的吊臂从高空砸落,当 场砸死 1人、砸伤 5人。

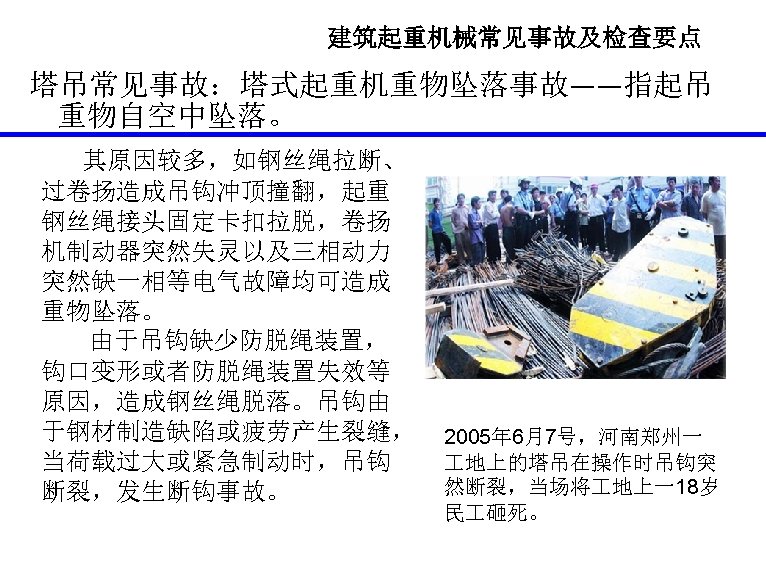

建筑起重机械常见事故及检查要点 塔吊常见事故:塔式起重机重物坠落事故——指起吊 重物自空中坠落。 其原因较多,如钢丝绳拉断、 过卷扬造成吊钩冲顶撞翻,起重 钢丝绳接头固定卡扣拉脱,卷扬 机制动器突然失灵以及三相动力 突然缺一相等电气故障均可造成 重物坠落。 由于吊钩缺少防脱绳装置, 钩口变形或者防脱绳装置失效等 原因,造成钢丝绳脱落。吊钩由 于钢材制造缺陷或疲劳产生裂缝, 当荷载过大或紧急制动时,吊钩 断裂,发生断钩事故。 2005年 6月7号,河南郑州一 地上的塔吊在操作时吊钩突 然断裂,当场将 地上一18岁 民 砸死。

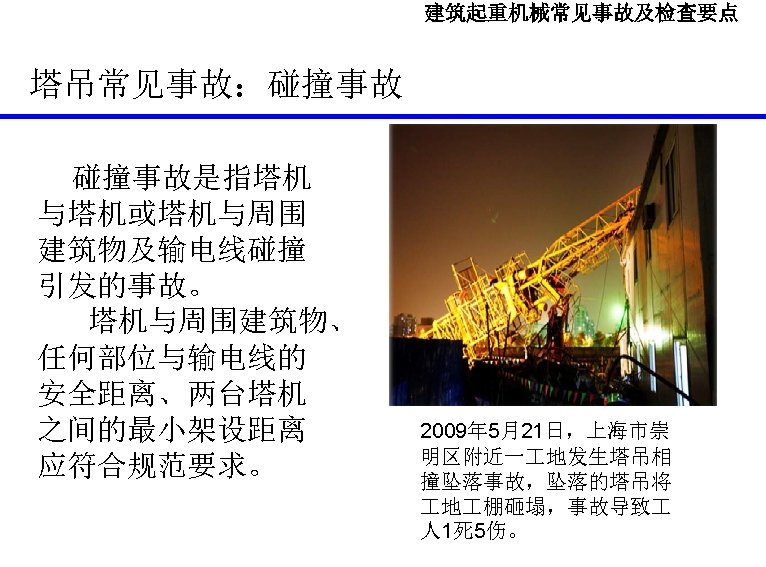

建筑起重机械常见事故及检查要点 塔吊常见事故:碰撞事故是指塔机 与塔机或塔机与周围 建筑物及输电线碰撞 引发的事故。 塔机与周围建筑物、 任何部位与输电线的 安全距离、两台塔机 之间的最小架设距离 应符合规范要求。 2009年 5月21日,上海市崇 明区附近一 地发生塔吊相 撞坠落事故,坠落的塔吊将 地 棚砸塌,事故导致 人 1死 5伤。

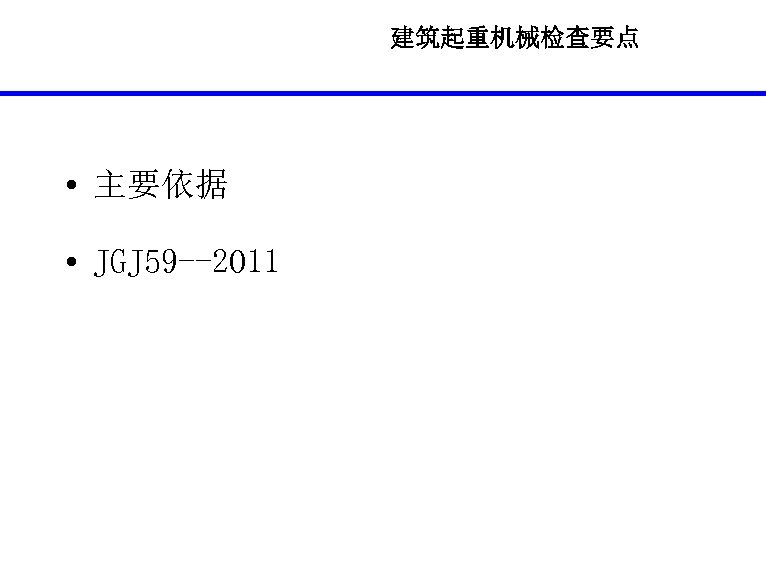

建筑起重机械检查要点 • 主要依据 • JGJ 59 --2011
建筑起重机械检查要点 塔式起重机 塔 吊 现 场 检 查

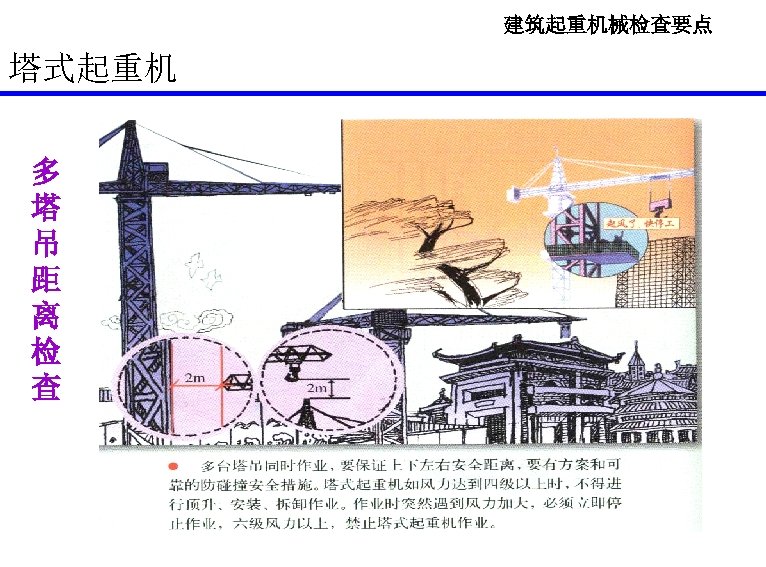

建筑起重机械检查要点 塔式起重机 多 塔 吊 距 离 检 查

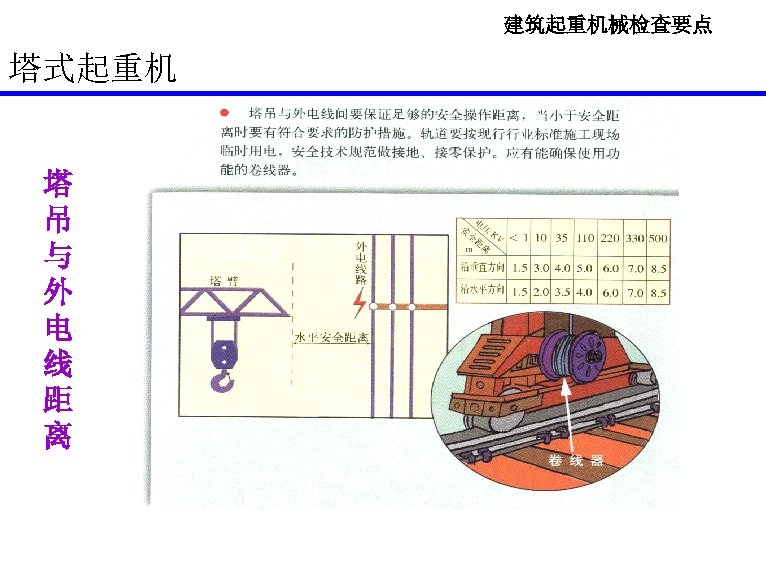

建筑起重机械检查要点 塔式起重机 塔 吊 与 外 电 线 距 离

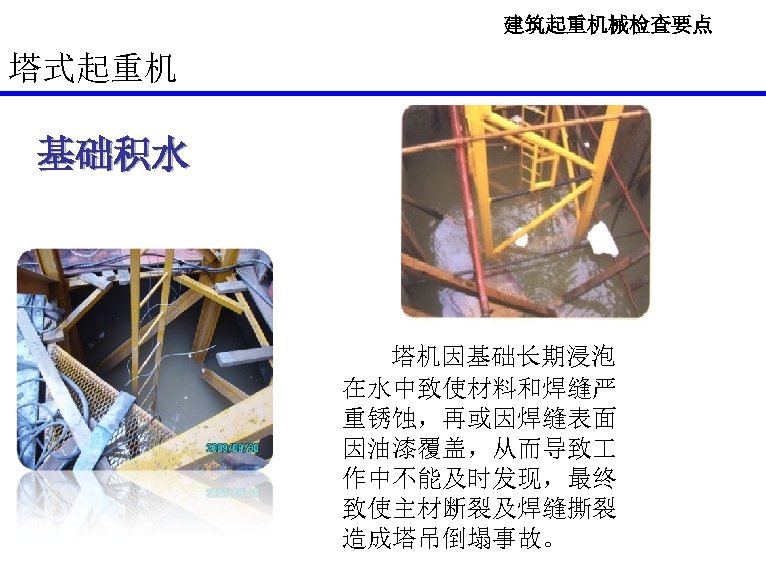

建筑起重机械检查要点 塔式起重机 基础积水 塔机因基础长期浸泡 在水中致使材料和焊缝严 重锈蚀,再或因焊缝表面 因油漆覆盖,从而导致 作中不能及时发现,最终 致使主材断裂及焊缝撕裂 造成塔吊倒塌事故。

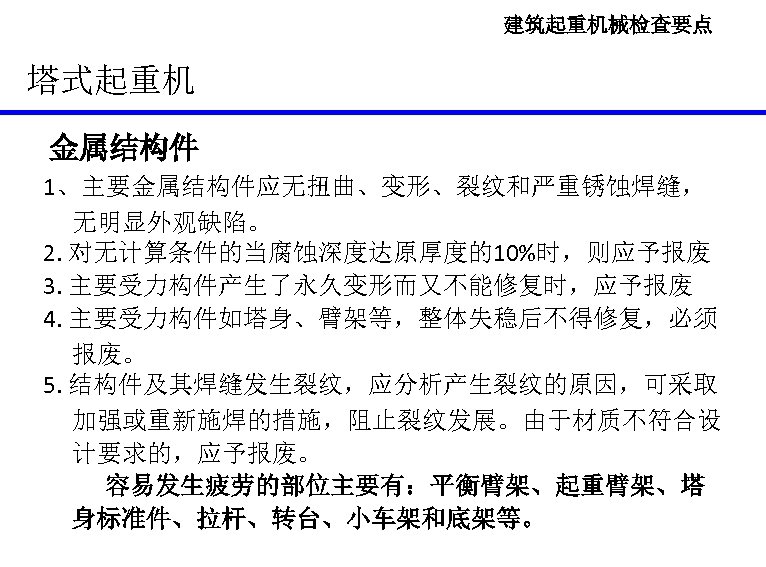

建筑起重机械检查要点 塔式起重机 金属结构件 1、主要金属结构件应无扭曲、变形、裂纹和严重锈蚀焊缝, 无明显外观缺陷。 2. 对无计算条件的当腐蚀深度达原厚度的10%时,则应予报废 3. 主要受力构件产生了永久变形而又不能修复时,应予报废 4. 主要受力构件如塔身、臂架等,整体失稳后不得修复,必须 报废。 5. 结构件及其焊缝发生裂纹,应分析产生裂纹的原因,可采取 加强或重新施焊的措施,阻止裂纹发展。由于材质不符合设 计要求的,应予报废。 容易发生疲劳的部位主要有:平衡臂架、起重臂架、塔 身标准件、拉杆、转台、小车架和底架等。

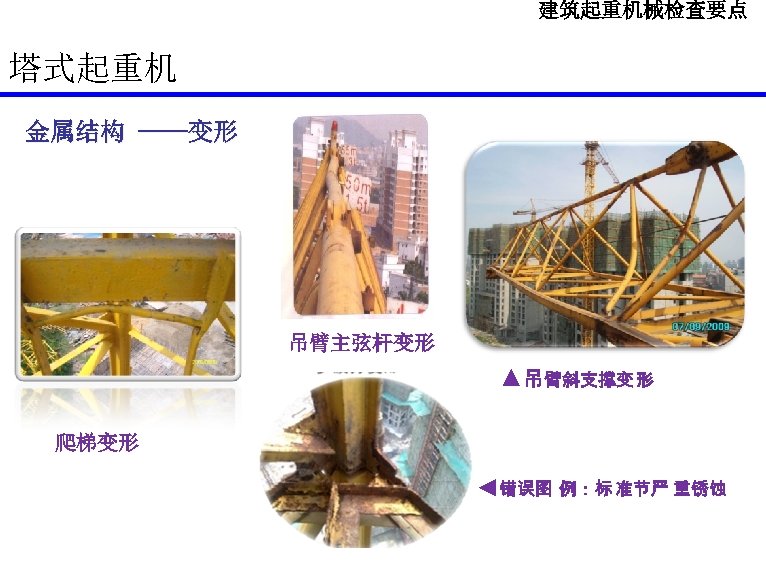

建筑起重机械检查要点 塔式起重机 金属结构 ——变形 吊臂主弦杆变形 ▲吊臂斜支撑变 形 爬梯变形 ◄错误图 例:标 准节严 重锈蚀

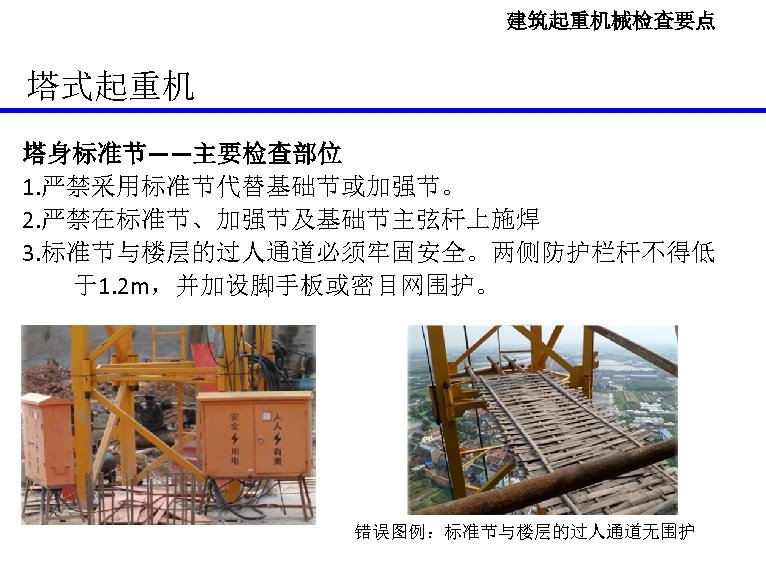

建筑起重机械检查要点 塔式起重机 塔身标准节——主要检查部位 1. 严禁采用标准节代替基础节或加强节。 2. 严禁在标准节、加强节及基础节主弦杆上施焊 3. 标准节与楼层的过人通道必须牢固安全。两侧防护栏杆不得低 于1. 2 m,并加设脚手板或密目网围护。 错误图例:标准节与楼层的过人通道无围护

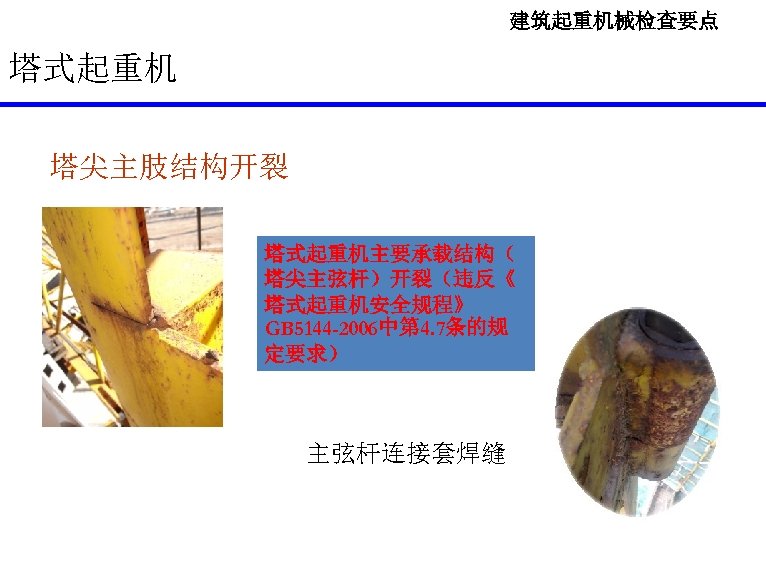

建筑起重机械检查要点 塔式起重机 塔尖主肢结构开裂 塔式起重机主要承载结构( 塔尖主弦杆)开裂(违反《 塔式起重机安全规程》 GB 5144 -2006中第 4. 7条的规 定要求) 主弦杆连接套焊缝

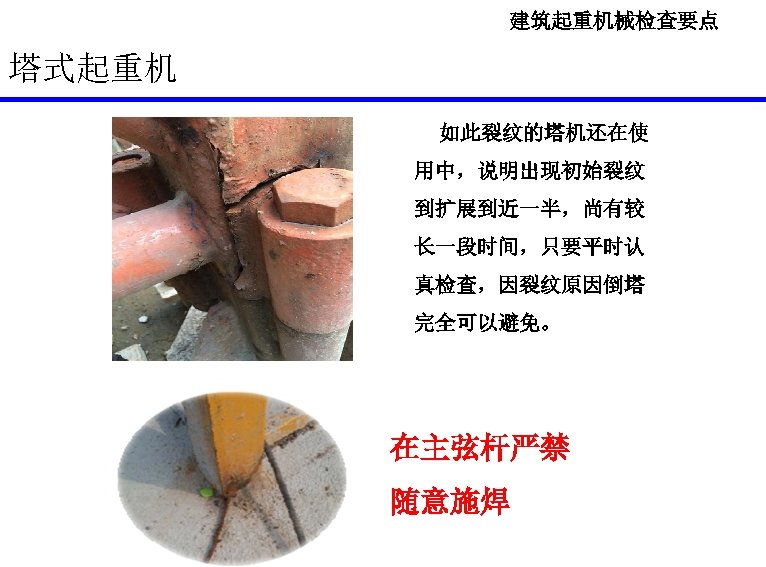

建筑起重机械检查要点 塔式起重机 如此裂纹的塔机还在使 用中,说明出现初始裂纹 到扩展到近一半,尚有较 长一段时间,只要平时认 真检查,因裂纹原因倒塔 完全可以避免。 在主弦杆严禁 随意施焊
建筑起重机械检查要点 塔式起重机 标准节螺栓——主要检查部位 1. 高强度螺栓应使用双螺母、螺栓高于螺母平面 3牙以上。 2. 根据JG/T 5057. 40 -1995建筑机械与设备高强度紧固件标准:高 强螺栓、螺母,使用后拆卸下再次使用,一般不得超过二次。 错误图例:各标准节之间连接高强度螺栓 要求紧固牢靠。 高强度螺栓应使用双螺母、螺栓 高于螺母平面 3牙以上。

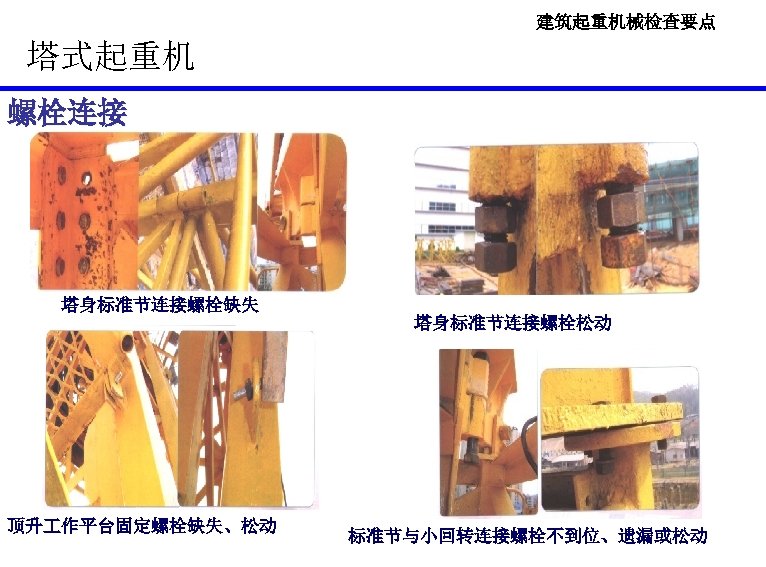

建筑起重机械检查要点 塔式起重机 螺栓连接 塔身标准节连接螺栓缺失 顶升 作平台固定螺栓缺失、松动 塔身标准节连接螺栓松动 标准节与小回转连接螺栓不到位、遗漏或松动

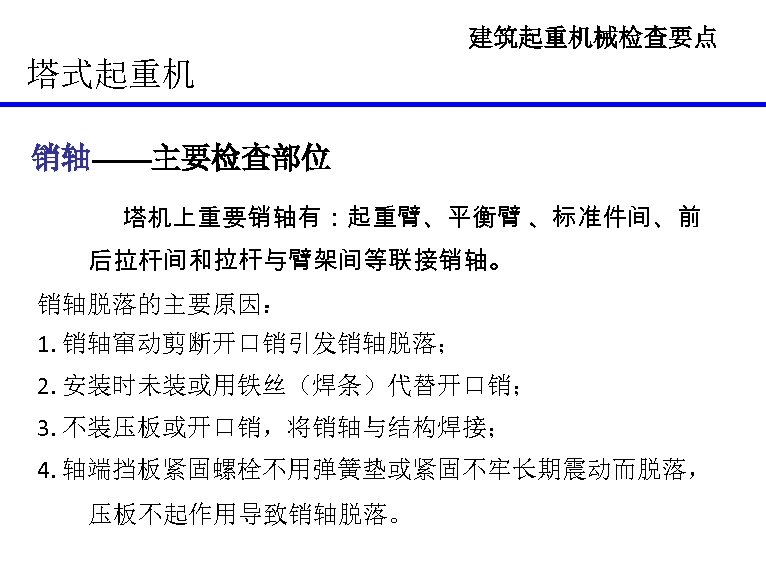

建筑起重机械检查要点 塔式起重机 销轴——主要检查部位 销轴 塔机上重要销轴有:起重臂、平衡臂 、标准件间、前 后拉杆间和拉杆与臂架间等联接销轴。 销轴脱落的主要原因: 1. 销轴窜动剪断开口销引发销轴脱落; 2. 安装时未装或用铁丝(焊条)代替开口销; 3. 不装压板或开口销,将销轴与结构焊接; 4. 轴端挡板紧固螺栓不用弹簧垫或紧固不牢长期震动而脱落, 压板不起作用导致销轴脱落。

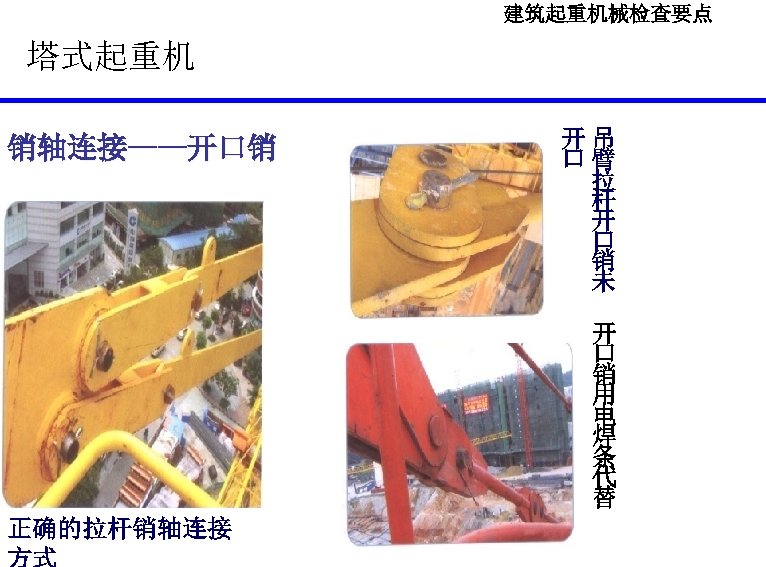

建筑起重机械检查要点 塔式起重机 销轴连接——开口销 开吊 口臂 拉 杆 开 口 销 未 开 口 销 用 电 焊 条 代 替 正确的拉杆销轴连接

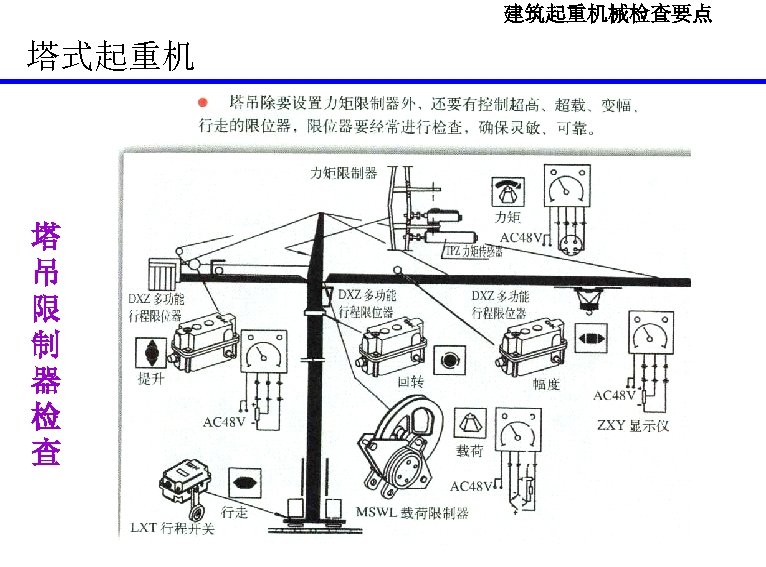

建筑起重机械检查要点 塔式起重机 塔 吊 限 制 器 检 查

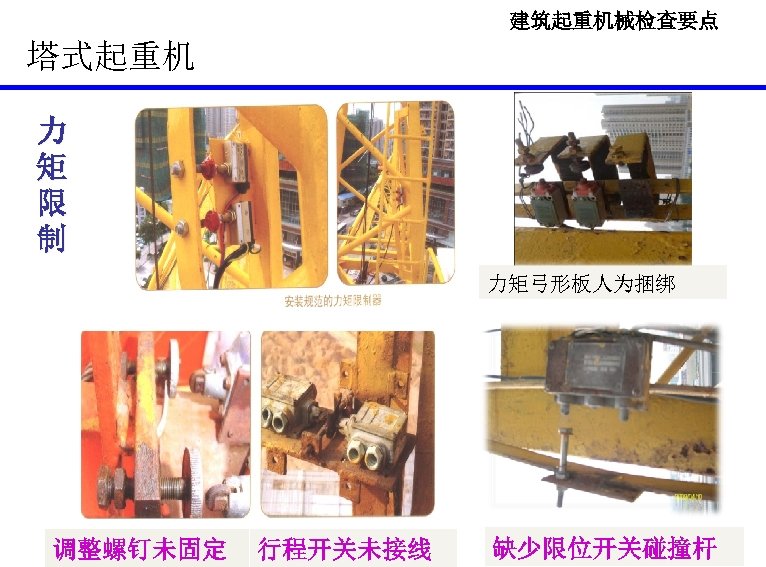

建筑起重机械检查要点 塔式起重机 力 矩 限 制 力矩弓形板人为捆绑 调整螺钉未固定 行程开关未接线 缺少限位开关碰撞杆

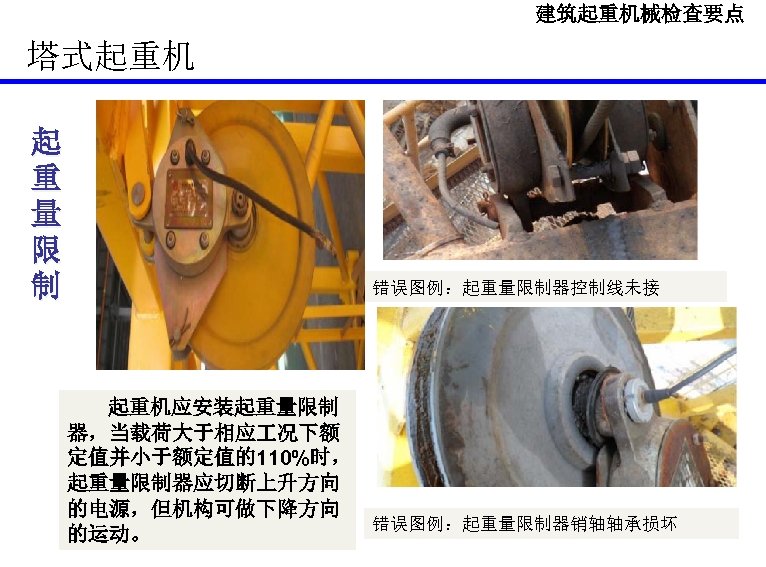

建筑起重机械检查要点 塔式起重机 起 重 量 限 制 错误图例:起重量限制器控制线未接 起重机应安装起重量限制 器,当载荷大于相应 况下额 定值并小于额定值的110%时, 起重量限制器应切断上升方向 的电源,但机构可做下降方向 错误图例:起重量限制器销轴轴承损坏 的运动。

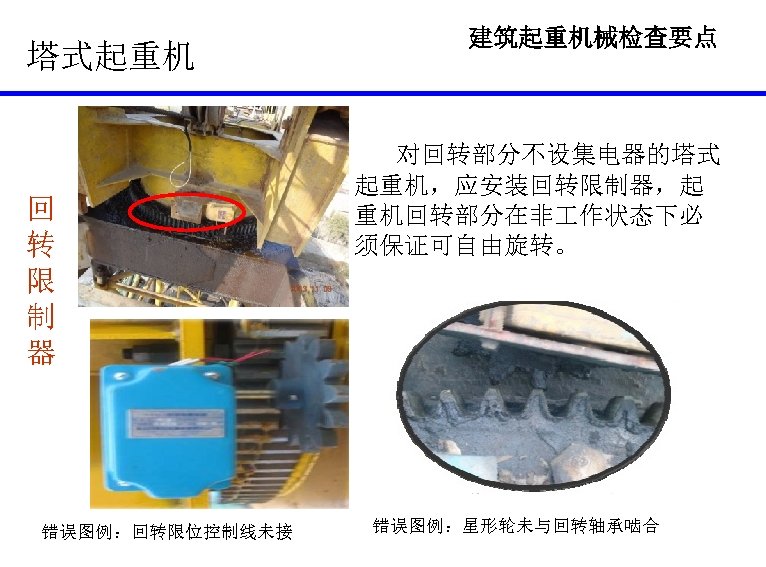

塔式起重机 回 转 限 制 器 错误图例:回转限位控制线未接 建筑起重机械检查要点 对回转部分不设集电器的塔式 起重机,应安装回转限制器,起 重机回转部分在非 作状态下必 须保证可自由旋转。 错误图例:星形轮未与回转轴承啮合

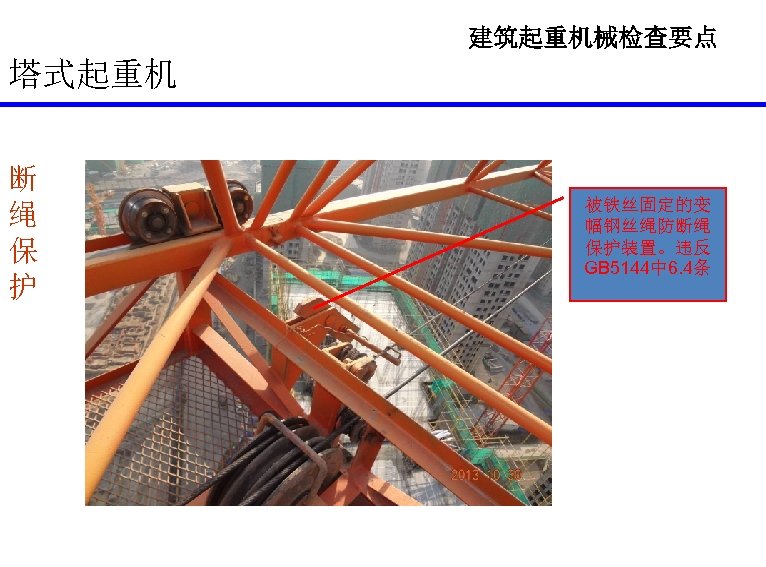

建筑起重机械检查要点 塔式起重机 断 绳 保 护 被铁丝固定的变 幅钢丝绳防断绳 保护装置。违反 GB 5144中 6. 4条

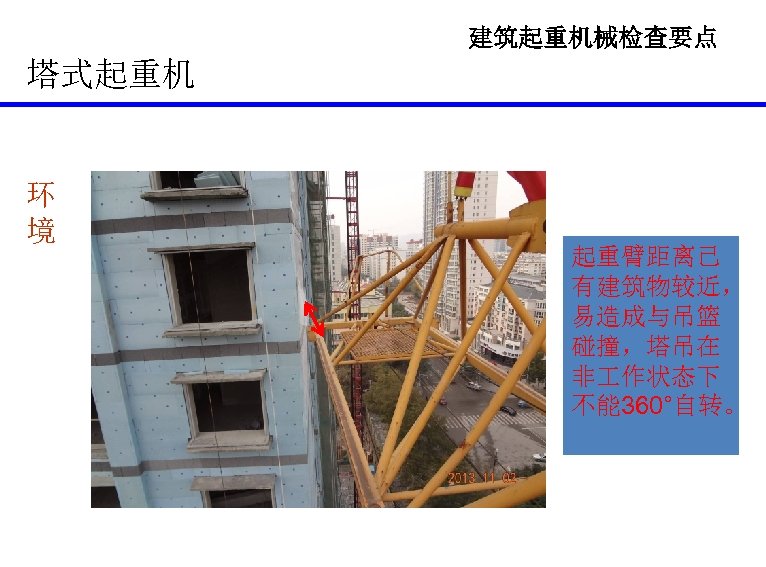

建筑起重机械检查要点 塔式起重机 环 境 起重臂距离已 有建筑物较近, 易造成与吊篮 碰撞,塔吊在 非 作状态下 不能 360°自转。

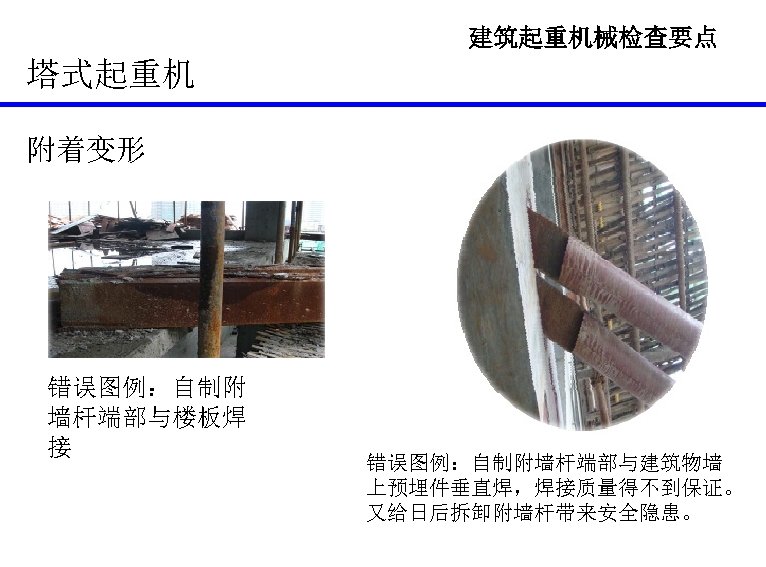

建筑起重机械检查要点 塔式起重机 附着变形 错误图例:自制附 墙杆端部与楼板焊 接 错误图例:自制附墙杆端部与建筑物墙 上预埋件垂直焊,焊接质量得不到保证。 又给日后拆卸附墙杆带来安全隐患。

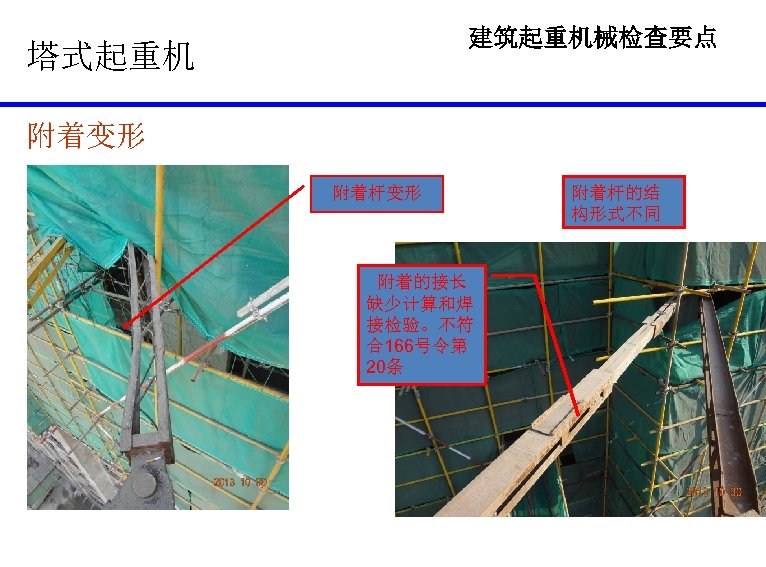

建筑起重机械检查要点 塔式起重机 附着变形 附着杆变形 附着的接长 缺少计算和焊 接检验。不符 合166号令第 20条 附着杆的结 构形式不同

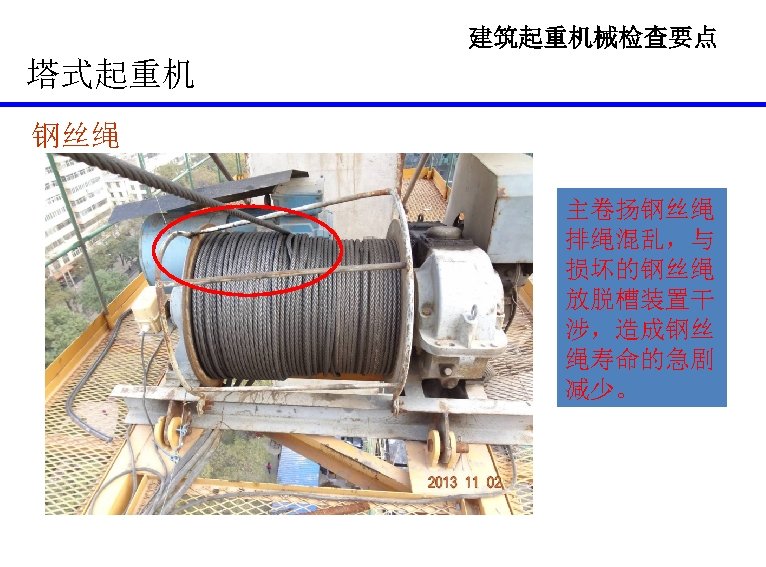

建筑起重机械检查要点 塔式起重机 钢丝绳 主卷扬钢丝绳 排绳混乱,与 损坏的钢丝绳 放脱槽装置干 涉,造成钢丝 绳寿命的急剧 减少。

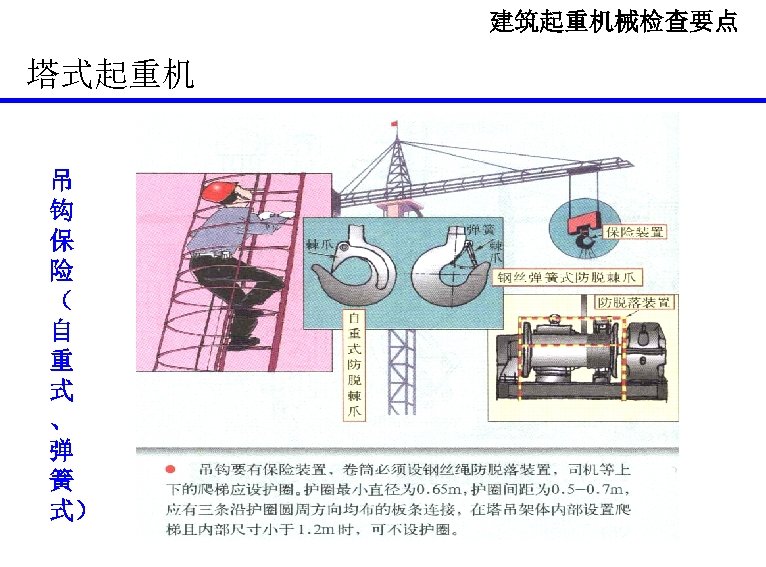

建筑起重机械检查要点 塔式起重机 吊 钩 保 险 ( 自 重 式 、 弹 簧 式)

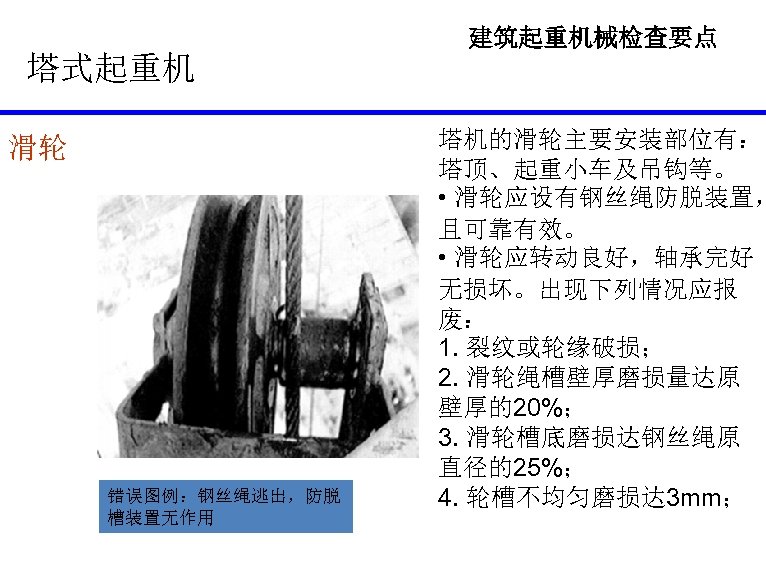

建筑起重机械检查要点 塔式起重机 滑轮 错误图例:钢丝绳逃出,防脱 槽装置无作用 塔机的滑轮主要安装部位有: 塔顶、起重小车及吊钩等。 • 滑轮应设有钢丝绳防脱装置, 且可靠有效。 • 滑轮应转动良好,轴承完好 无损坏。出现下列情况应报 废: 1. 裂纹或轮缘破损; 2. 滑轮绳槽壁厚磨损量达原 壁厚的20%; 3. 滑轮槽底磨损达钢丝绳原 直径的25%; 4. 轮槽不均匀磨损达 3 mm;
建筑起重机械检查要点 塔式起重机 紧 急 断 电 开 关 急停按钮未安 装。违反《塔 式起重机安全 规程》51442006中 8. 3. 2 条规定(塔机 应设置非自动 复位的,能切 断塔机总控制 电源的紧急断 电开关)。
建筑起重机械常见事故及检查要点 人货电梯常见事故:轨道断裂 主要原因: 1、标准节老化锈蚀严 重; 2、标准的材质不符合 要求; 3、未采用标准的高强 度螺栓连接,致使连 接螺栓断裂或高强度 螺栓螺帽松动脱落。 4、人货梯附着连接不 稳定或不牢固。 2008年 10月30日,福建省宁德市霞 浦县,正在建的迪鑫阳光城楼盘的人 电 梯,由于电梯标准节尾部断裂, 在送 人上楼施 时吊笼从20多楼 坠下2楼,导 致 12名 人死亡。

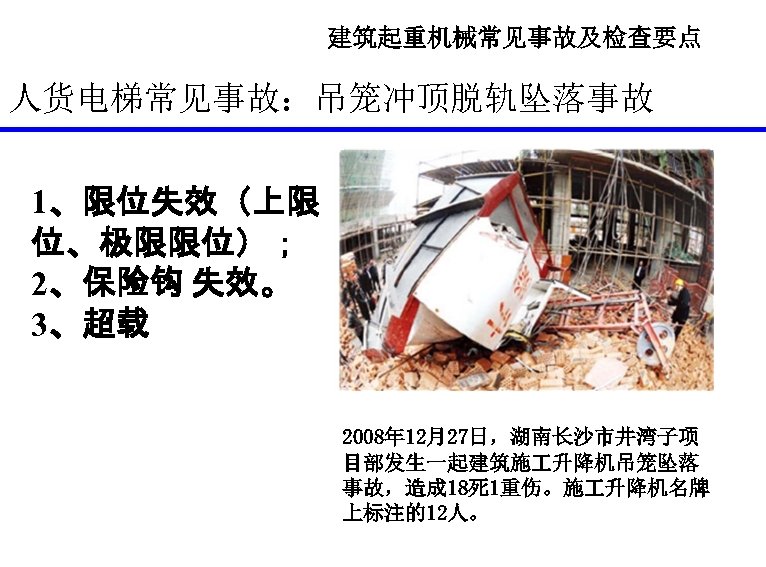

建筑起重机械常见事故及检查要点 人货电梯常见事故:吊笼冲顶脱轨坠落事故 1、限位失效(上限 位、极限限位); 2、保险钩 失效。 3、超载 2008年 12月27日,湖南长沙市井湾子项 目部发生一起建筑施 升降机吊笼坠落 事故,造成 18死 1重伤。施 升降机名牌 上标注的12人。
建筑起重机械常见事故及检查要点 人货电梯常见事故:对重钢丝绳断裂致使梯 笼和对重坠落 1、防松绳开关失效; 2、防坠器失效。 2009年 02月18日 ,合肥常青街 道拆迁恢复楼 地,发生施 电 梯坠落事故。事发人货电梯在下 行过程中,配重铁上的钢丝绳突 然断裂,电梯坠至二楼,随后2吨 多重的配重铁将电梯砸通,导致 正在电梯里作业的4名 人中 2人 当场身亡,另两人身受重伤。
建筑起重机械常见事故及检查要点 • 人货电梯常见事故:造成人货梯对重与吊 笼挤切 ① 检修时未按规定 停机; ② 检修人员安全意 识差,站位不当。

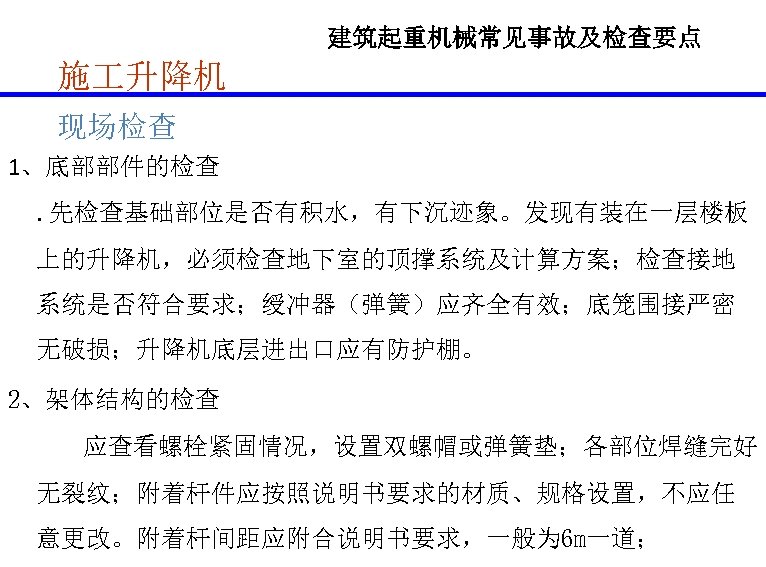

建筑起重机械常见事故及检查要点 施 升降机 现场检查 1、底部部件的检查. 先检查基础部位是否有积水,有下沉迹象。发现有装在一层楼板 上的升降机,必须检查地下室的顶撑系统及计算方案;检查接地 系统是否符合要求;绶冲器(弹簧)应齐全有效;底笼围接严密 无破损;升降机底层进出口应有防护棚。 2、架体结构的检查 应查看螺栓紧固情况,设置双螺帽或弹簧垫;各部位焊缝完好 无裂纹;附着杆件应按照说明书要求的材质、规格设置,不应任 意更改。附着杆间距应附合说明书要求,一般为 6 m一道;

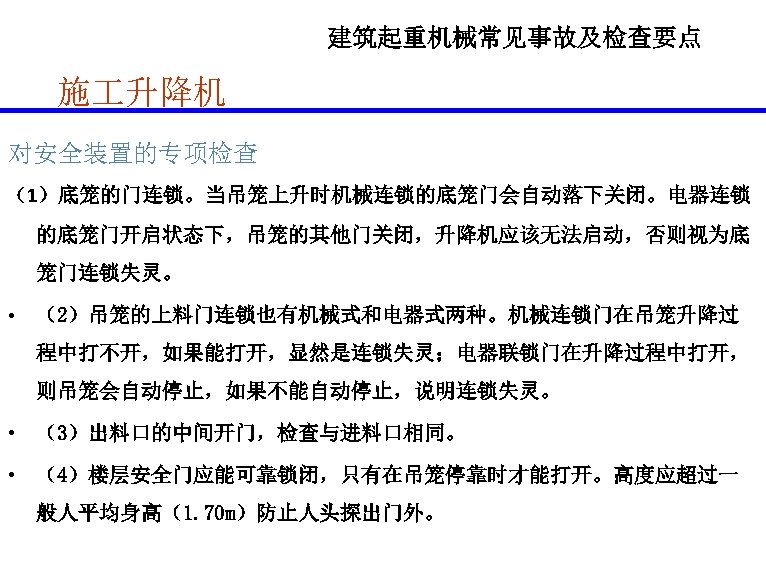

建筑起重机械常见事故及检查要点 施 升降机 对安全装置的专项检查 (1)底笼的门连锁。当吊笼上升时机械连锁的底笼门会自动落下关闭。电器连锁 的底笼门开启状态下,吊笼的其他门关闭,升降机应该无法启动,否则视为底 笼门连锁失灵。 • (2)吊笼的上料门连锁也有机械式和电器式两种。机械连锁门在吊笼升降过 程中打不开,如果能打开,显然是连锁失灵;电器联锁门在升降过程中打开, 则吊笼会自动停止,如果不能自动停止,说明连锁失灵。 • (3)出料口的中间开门,检查与进料口相同。 • (4)楼层安全门应能可靠锁闭,只有在吊笼停靠时才能打开。高度应超过一 般人平均身高(1. 70 m)防止人头探出门外。

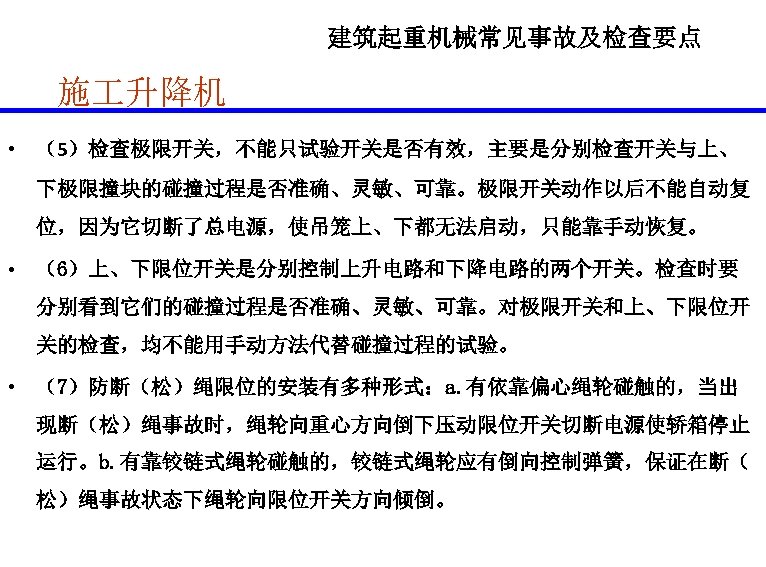

建筑起重机械常见事故及检查要点 施 升降机 • (5)检查极限开关,不能只试验开关是否有效,主要是分别检查开关与上、 下极限撞块的碰撞过程是否准确、灵敏、可靠。极限开关动作以后不能自动复 位,因为它切断了总电源,使吊笼上、下都无法启动,只能靠手动恢复。 • (6)上、下限位开关是分别控制上升电路和下降电路的两个开关。检查时要 分别看到它们的碰撞过程是否准确、灵敏、可靠。对极限开关和上、下限位开 关的检查,均不能用手动方法代替碰撞过程的试验。 • (7)防断(松)绳限位的安装有多种形式:a. 有依靠偏心绳轮碰触的,当出 现断(松)绳事故时,绳轮向重心方向倒下压动限位开关切断电源使轿箱停止 运行。b. 有靠铰链式绳轮碰触的,铰链式绳轮应有倒向控制弹簧,保证在断( 松)绳事故状态下绳轮向限位开关方向倾倒。
建筑起重机械常见事故及检查要点 施 升降机 • (8)顶门限位,在轿箱的顶部,有一个供安拆人员上下的活动门,电梯升 降过程中,为保证安全,必须将顶部的活动门关闭,因此活动门装有限位 开关,以保证顶门在关闭状态下运行。安全检查时用木棍顶一下顶门就能 试验限位开关的好坏。 • (9)电缆保护架的安装间距不应大于6 m,间距过大时,遇到大风天气,电 缆会被风吹弯,挂在脚手架上,使轿箱无法下降,严重时会将电缆挂断造 成事故。 • (10)急停开关安装在司机操作的控制面板上,供紧急情况下(在其他限 位、开关失灵时)使用。按一下急停开关,升降过程中的轿箱应能立即停 止。 • (11)警铃声音应清晰,在电梯启动,停止前应鸣铃示警。

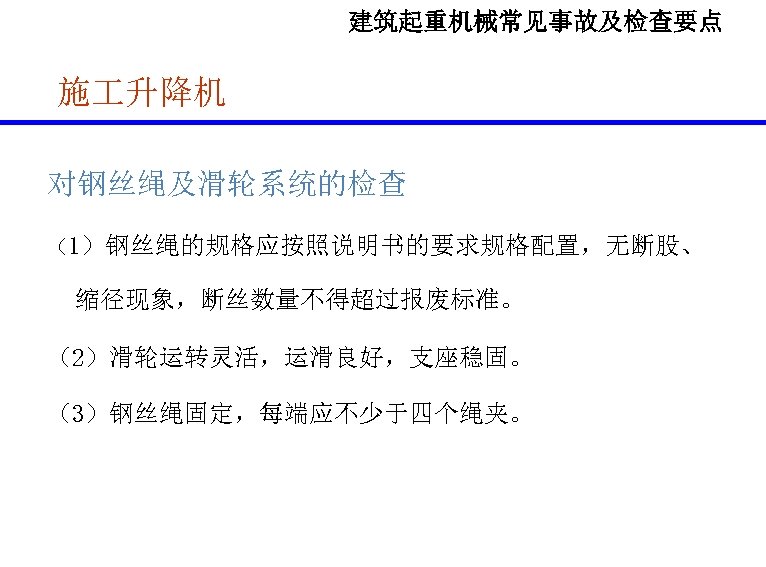

建筑起重机械常见事故及检查要点 施 升降机 对钢丝绳及滑轮系统的检查 (1)钢丝绳的规格应按照说明书的要求规格配置,无断股、 缩径现象,断丝数量不得超过报废标准。 (2)滑轮运转灵活,运滑良好,支座稳固。 (3)钢丝绳固定,每端应不少于四个绳夹。

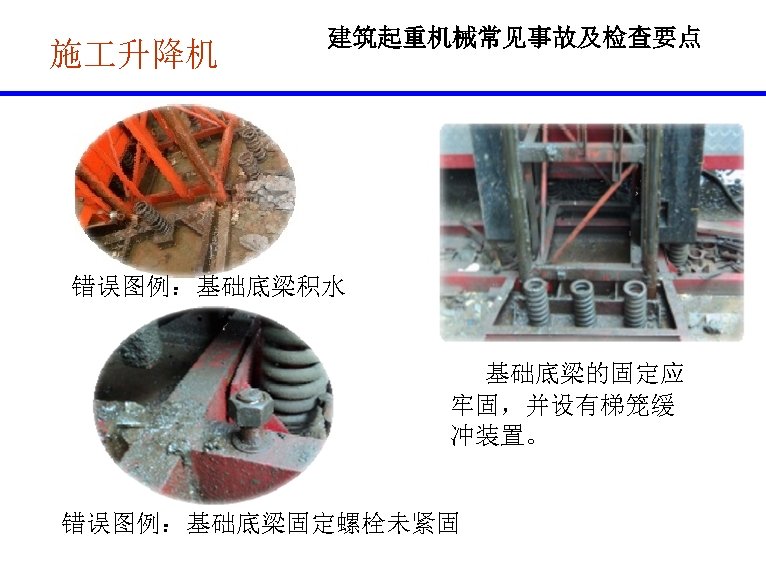

施 升降机 建筑起重机械常见事故及检查要点 错误图例:基础底梁积水 基础底梁的固定应 牢固,并设有梯笼缓 冲装置。 错误图例:基础底梁固定螺栓未紧固

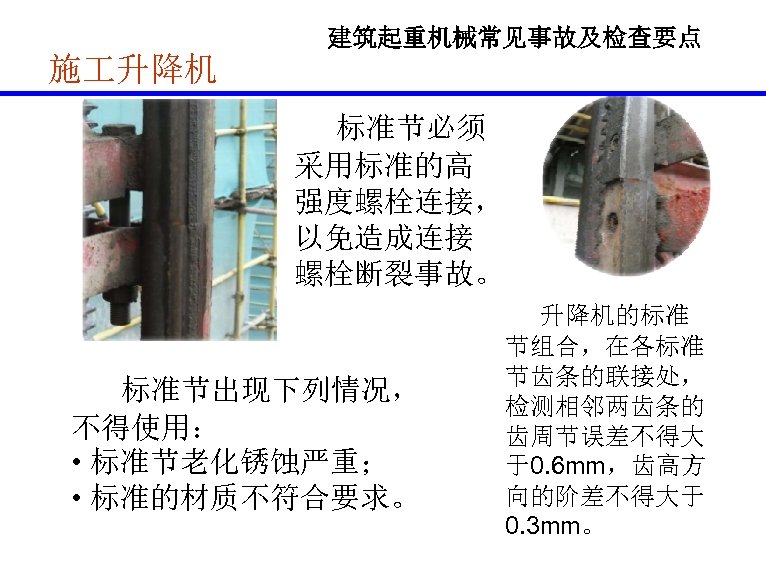

建筑起重机械常见事故及检查要点 施 升降机 标准节必须 采用标准的高 强度螺栓连接, 以免造成连接 螺栓断裂事故。 标准节出现下列情况, 不得使用: • 标准节老化锈蚀严重; • 标准的材质不符合要求。 升降机的标准 节组合,在各标准 节齿条的联接处, 检测相邻两齿条的 齿周节误差不得大 于0. 6 mm,齿高方 向的阶差不得大于 0. 3 mm。

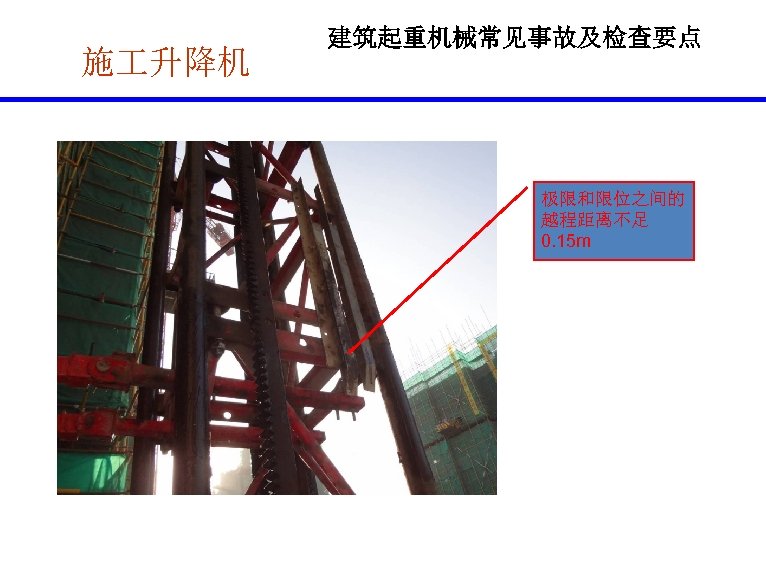

施 升降机 建筑起重机械常见事故及检查要点 极限和限位之间的 越程距离不足 0. 15 m

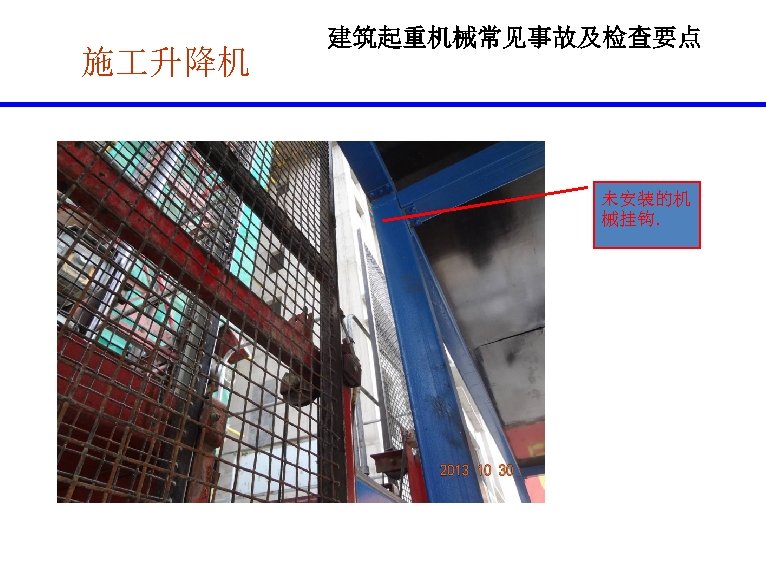

施 升降机 建筑起重机械常见事故及检查要点 未安装的机 械挂钩.

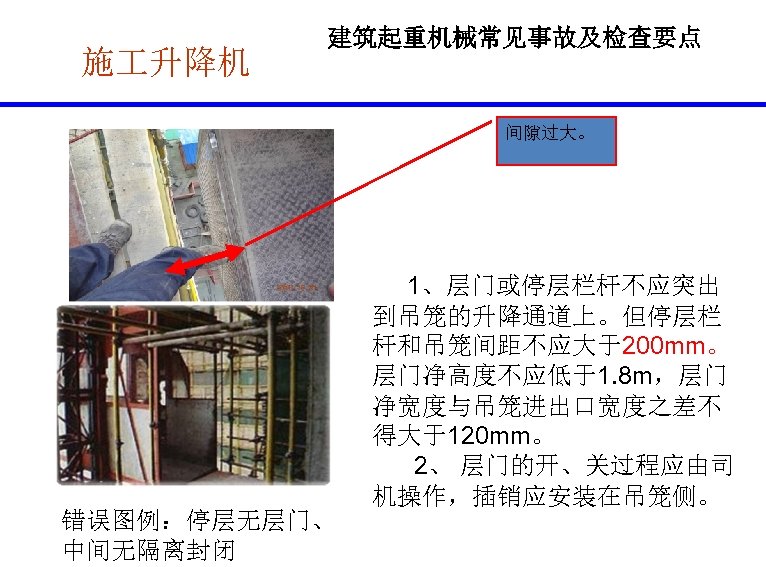

施 升降机 建筑起重机械常见事故及检查要点 间隙过大。 错误图例:停层无层门、 中间无隔离封闭 1、层门或停层栏杆不应突出 到吊笼的升降通道上。但停层栏 杆和吊笼间距不应大于200 mm。 层门净高度不应低于1. 8 m,层门 净宽度与吊笼进出口宽度之差不 得大于120 mm。 2、 层门的开、关过程应由司 机操作,插销应安装在吊笼侧。

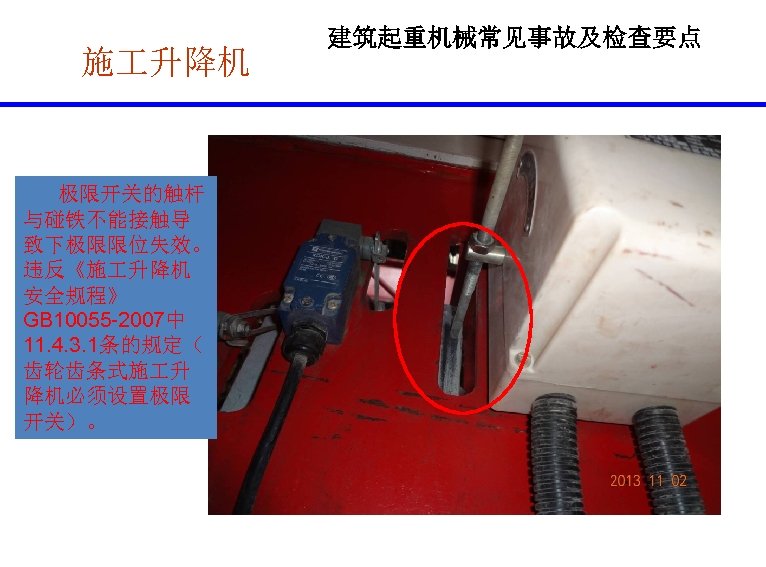

施 升降机 极限开关的触杆 与碰铁不能接触导 致下极限限位失效。 违反《施 升降机 安全规程》 GB 10055 -2007中 11. 4. 3. 1条的规定( 齿轮齿条式施 升 降机必须设置极限 开关)。 建筑起重机械常见事故及检查要点

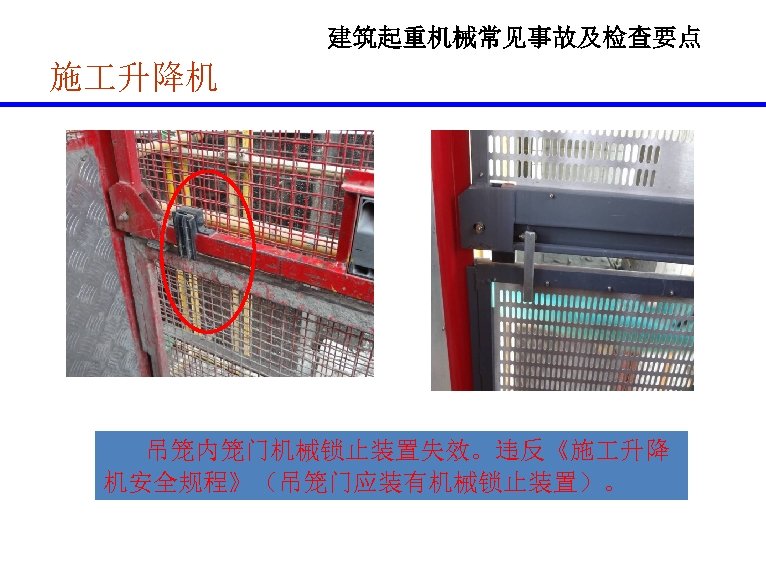

建筑起重机械常见事故及检查要点 施 升降机 吊笼内笼门机械锁止装置失效。违反《施 升降 机安全规程》(吊笼门应装有机械锁止装置)。

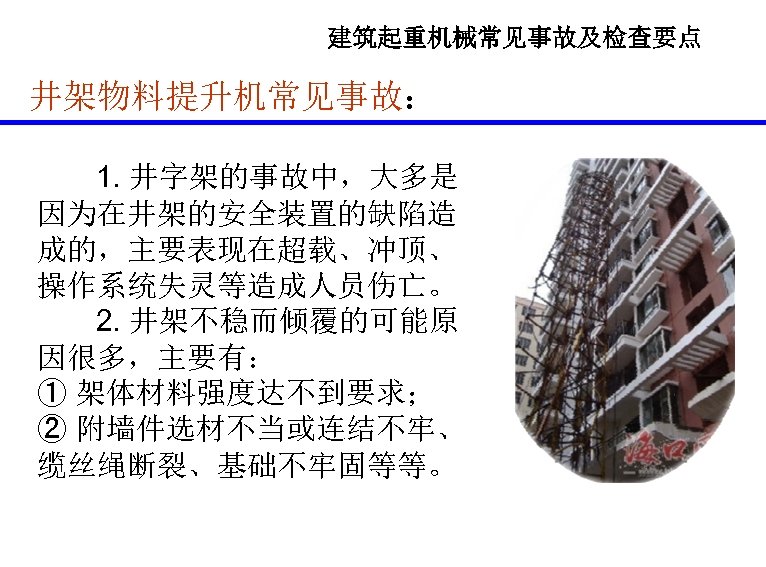

建筑起重机械常见事故及检查要点 井架物料提升机常见事故: 1. 井字架的事故中,大多是 因为在井架的安全装置的缺陷造 成的,主要表现在超载、冲顶、 操作系统失灵等造成人员伤亡。 2. 井架不稳而倾覆的可能原 因很多,主要有: ① 架体材料强度达不到要求; ② 附墙件选材不当或连结不牢、 缆丝绳断裂、基础不牢固等等。
建筑起重机械常见事故及检查要点 物料提升机 1. 井架安装高度在 30米及 其以下; 2. 基础应有排水措施; 3. 基础中应预埋安装井字 架底座的地脚螺栓预埋 件,架体底座应安装在 地脚螺栓,并用双螺帽 固定。 4. 在架体的底坑里应设置 缓冲器。 错误图例:基础积水

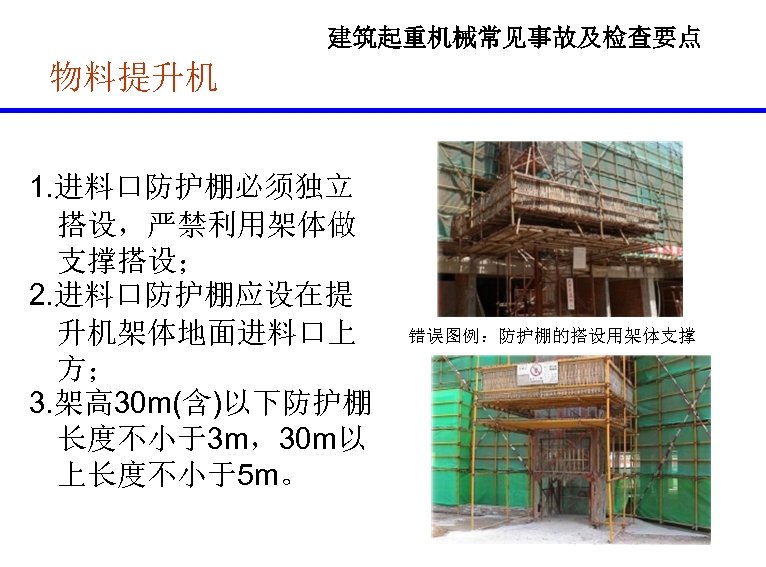

建筑起重机械常见事故及检查要点 物料提升机 1. 进料口防护棚必须独立 搭设,严禁利用架体做 支撑搭设; 2. 进料口防护棚应设在提 升机架体地面进料口上 方; 3. 架高 30 m(含)以下防护棚 长度不小于3 m,30 m以 上长度不小于5 m。 错误图例:防护棚的搭设用架体支撑

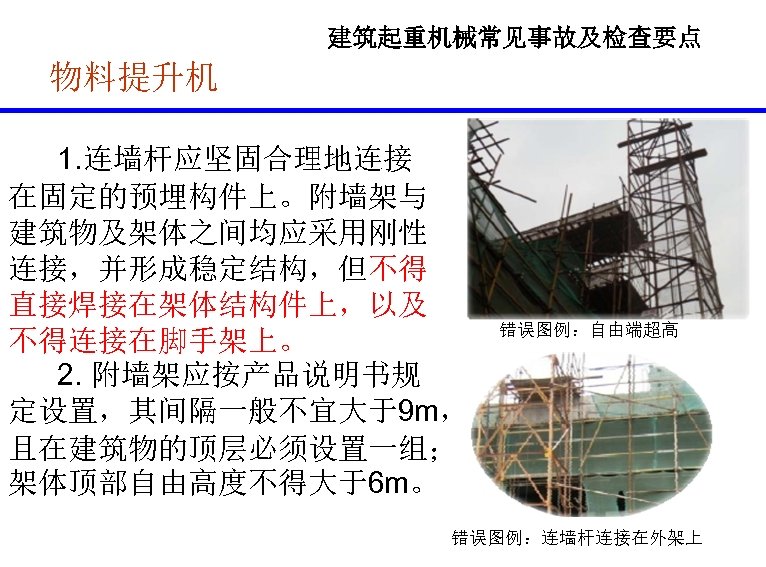

建筑起重机械常见事故及检查要点 物料提升机 1. 连墙杆应坚固合理地连接 在固定的预埋构件上。附墙架与 建筑物及架体之间均应采用刚性 连接,并形成稳定结构,但不得 直接焊接在架体结构件上,以及 不得连接在脚手架上。 2. 附墙架应按产品说明书规 定设置,其间隔一般不宜大于9 m, 且在建筑物的顶层必须设置一组; 架体顶部自由高度不得大于6 m。 错误图例:自由端超高 错误图例:连墙杆连接在外架上

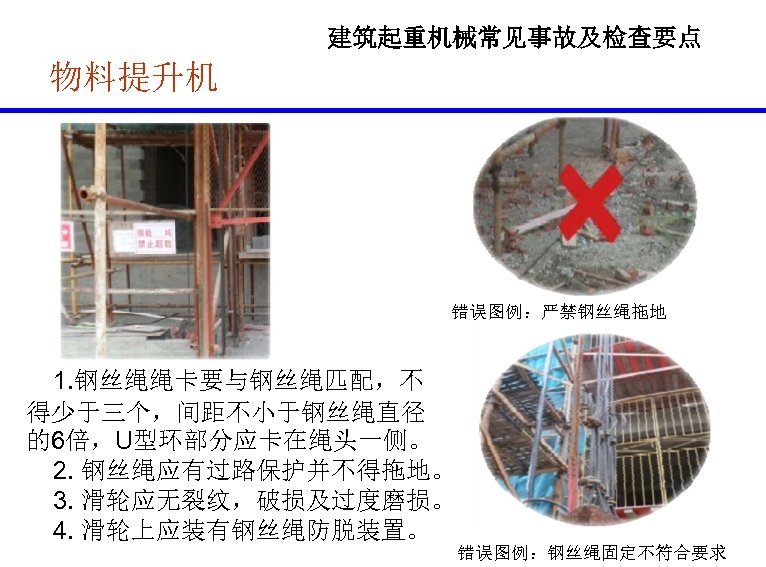

建筑起重机械常见事故及检查要点 物料提升机 错误图例:严禁钢丝绳拖地 1. 钢丝绳绳卡要与钢丝绳匹配,不 得少于三个,间距不小于钢丝绳直径 的6倍,U型环部分应卡在绳头一侧。 2. 钢丝绳应有过路保护并不得拖地。 3. 滑轮应无裂纹,破损及过度磨损。 4. 滑轮上应装有钢丝绳防脱装置。 错误图例:钢丝绳固定不符合要求

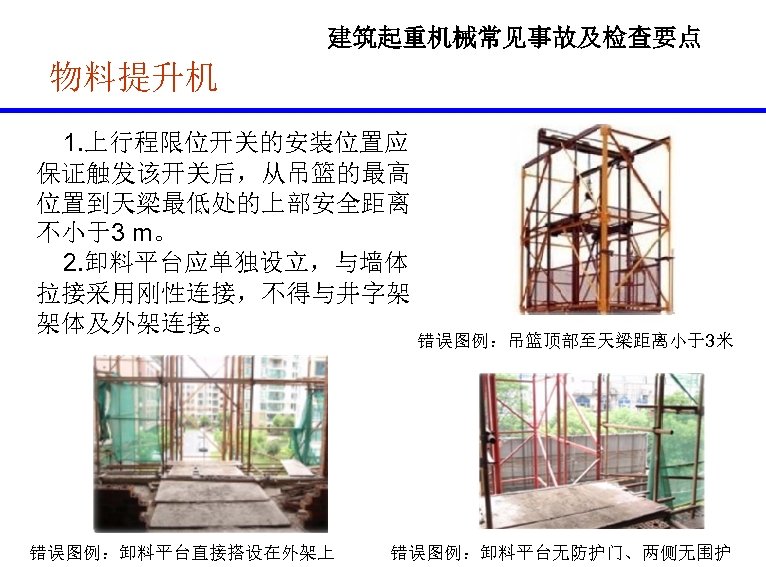

建筑起重机械常见事故及检查要点 物料提升机 1. 上行程限位开关的安装位置应 保证触发该开关后,从吊篮的最高 位置到天梁最低处的上部安全距离 不小于3 m。 2. 卸料平台应单独设立,与墙体 拉接采用刚性连接,不得与井字架 架体及外架连接。 错误图例:卸料平台直接搭设在外架上 错误图例:吊篮顶部至天梁距离小于3米 错误图例:卸料平台无防护门、两侧无围护

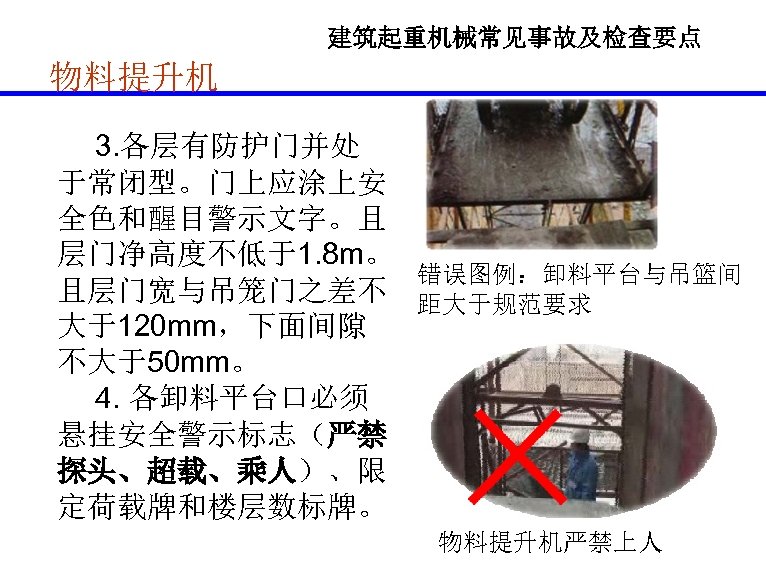

建筑起重机械常见事故及检查要点 物料提升机 3. 各层有防护门并处 于常闭型。门上应涂上安 全色和醒目警示文字。且 层门净高度不低于1. 8 m。 错误图例:卸料平台与吊篮间 且层门宽与吊笼门之差不 距大于规范要求 大于120 mm,下面间隙 不大于50 mm。 4. 各卸料平台口必须 悬挂安全警示标志(严禁 探头、超载、乘人)、限 定荷载牌和楼层数标牌。 物料提升机严禁上人

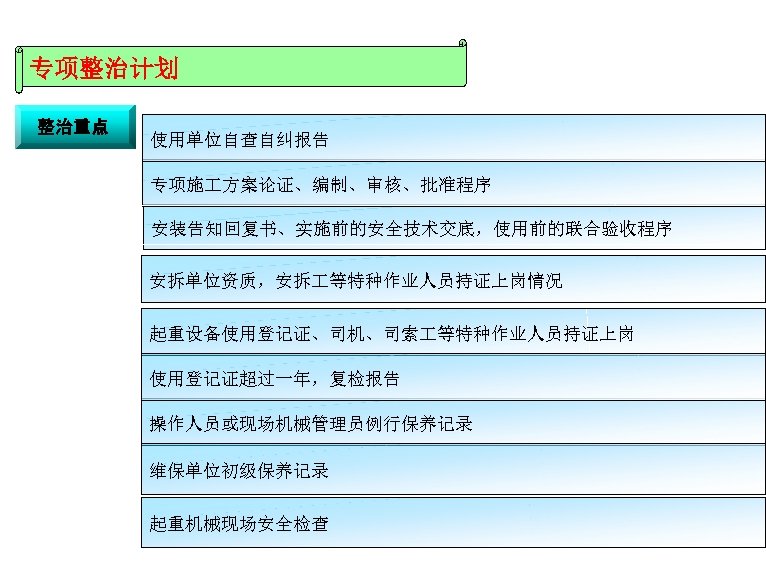

专项整治计划 整治重点 使用单位自查自纠报告 专项施 方案论证、编制、审核、批准程序 安装告知回复书、实施前的安全技术交底,使用前的联合验收程序 安拆单位资质,安拆 等特种作业人员持证上岗情况 起重设备使用登记证、司机、司索 等特种作业人员持证上岗 使用登记证超过一年,复检报告 操作人员或现场机械管理员例行保养记录 维保单位初级保养记录 起重机械现场安全检查
