巴拿馬海水繁養殖試驗 暨訓練中心設計規劃報告 鄭金華 ‧陳紫媖

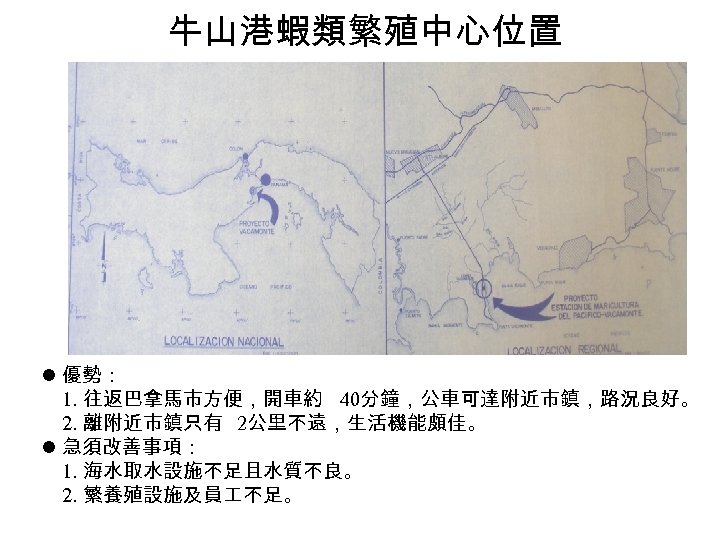

牛山港蝦類繁殖中心位置 l 優勢： 1. 往返巴拿馬市方便，開車約 40分鐘，公車可達附近市鎮，路況良好。 2. 離附近市鎮只有 2公里不遠，生活機能頗佳。 l 急須改善事項： 1. 海水取水設施不足且水質不良。 2. 繁養殖設施及員 不足。

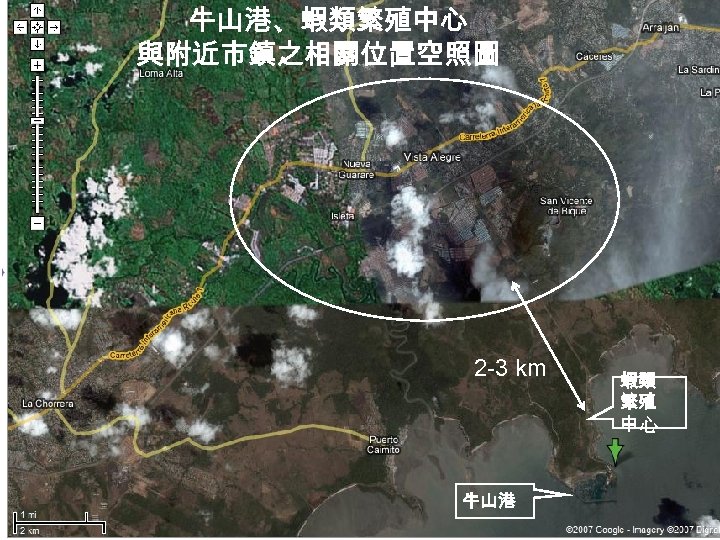

牛山港、蝦類繁殖中心 與附近市鎮之相關位置空照圖 2 -3 km 牛山港 蝦類 繁殖 中心

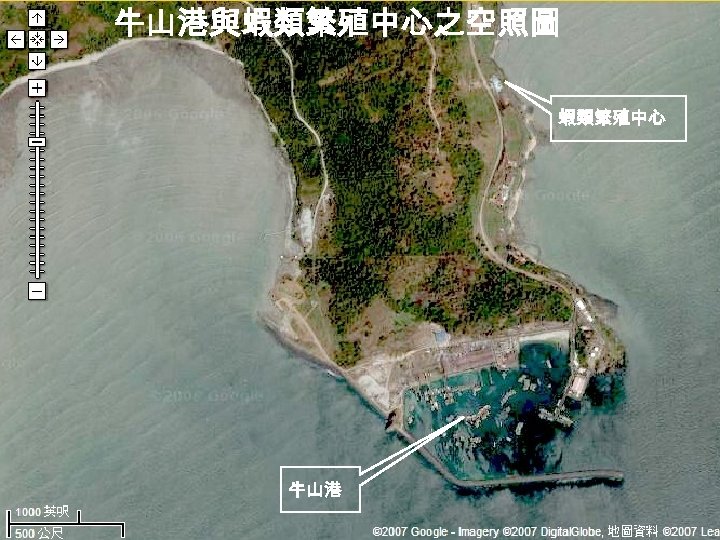

牛山港與蝦類繁殖中心之空照圖 蝦類繁殖中心 牛山港

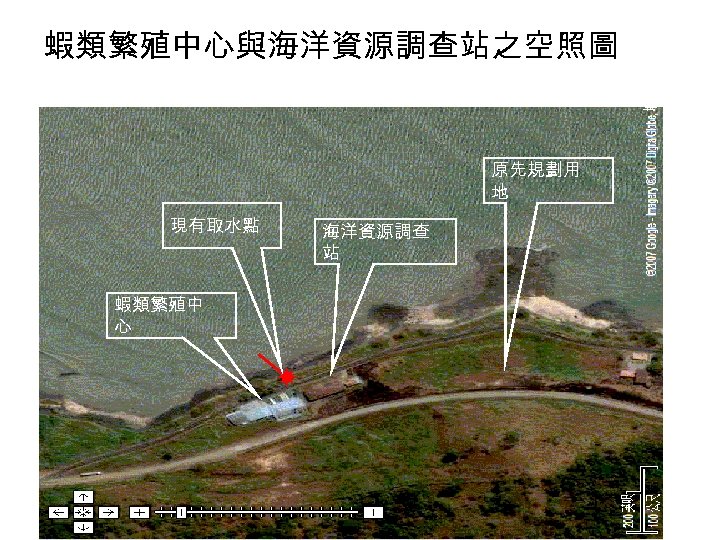

蝦類繁殖中心與海洋資源調查站之空照圖 原先規劃用 地 現有取水點 蝦類繁殖中 心 海洋資源調查 站

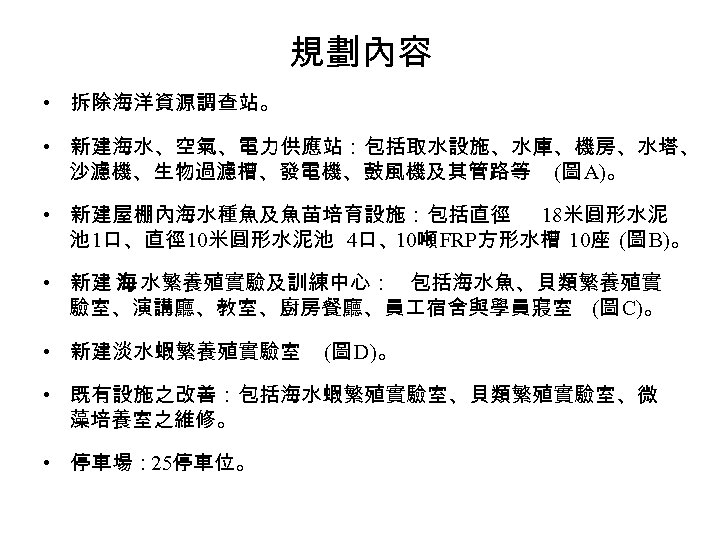

規劃內容 • 拆除海洋資源調查站。 • 新建海水、空氣、電力供應站：包括取水設施、水庫、機房、水塔、 沙濾機、生物過濾槽、發電機、鼓風機及其管路等 (圖 A)。 • 新建屋棚內海水種魚及魚苗培育設施：包括直徑 18米圓形水泥 池 1口、直徑 10米圓形水泥池 4口、10噸 FRP方形水槽 10座 (圖 B)。 • 新建 海 水繁養殖實驗及訓練中心： 包括海水魚、貝類繁養殖實 驗室、演講廳、教室、廚房餐廳、員 宿舍與學員寢室 (圖 C)。 • 新建淡水蝦繁養殖實驗室 (圖 D)。 • 既有設施之改善：包括海水蝦繁殖實驗室、貝類繁殖實驗室、微 藻培養室之維修。 • 停車場： 25停車位。

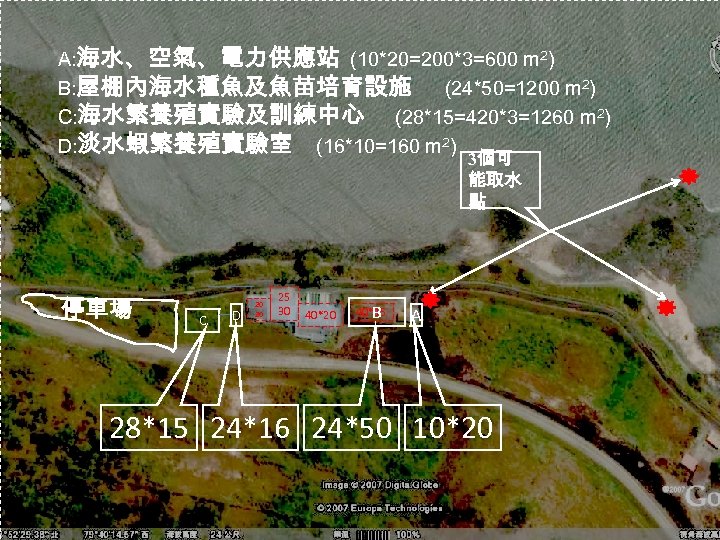

A: 海水、空氣、電力供應站 (10*20=200*3=600 m 2) B: 屋棚內海水種魚及魚苗培育設施 (24*50=1200 m 2) C: 海水繁養殖實驗及訓練中心 (28*15=420*3=1260 m 2) D: 淡水蝦繁養殖實驗室 (16*10=160 m 2) 3個可 能取水 點 停車場 C D 20 20 25 30 40*20 40*15 B A 28*15 24*16 24*50 10*20

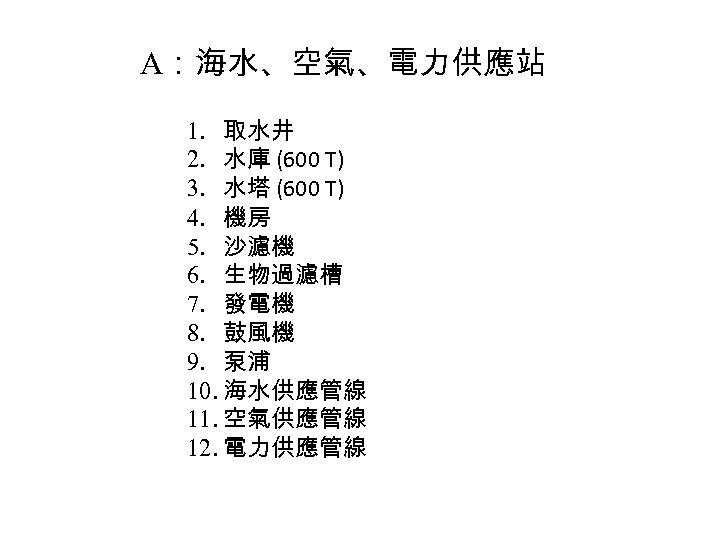

A：海水、空氣、電力供應站 1. 取水井 2. 水庫 (600 T) 3. 水塔 (600 T) 4. 機房 5. 沙濾機 6. 生物過濾槽 7. 發電機 8. 鼓風機 9. 泵浦 10. 海水供應管線 11. 空氣供應管線 12. 電力供應管線

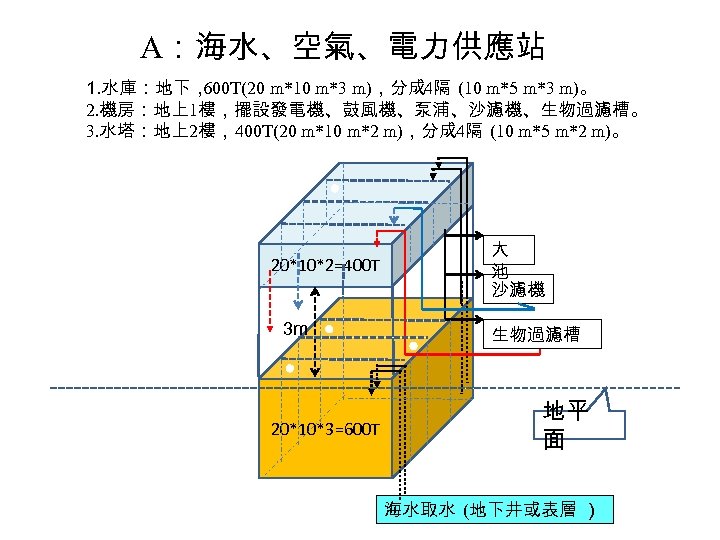

A：海水、空氣、電力供應站 1. 水庫：地下， 600 T(20 m*10 m*3 m)，分成 4隔 (10 m*5 m*3 m)。 2. 機房：地上1樓，擺設發電機、鼓風機、泵浦、沙濾機、生物過濾槽。 3. 水塔：地上2樓， 400 T(20 m*10 m*2 m)，分成 4隔 (10 m*5 m*2 m)。 20*10*2=400 T 3 m 20*10*3=600 T 大 池 沙濾機 生物過濾槽 地平 面 海水取水 (地下井或表層 )

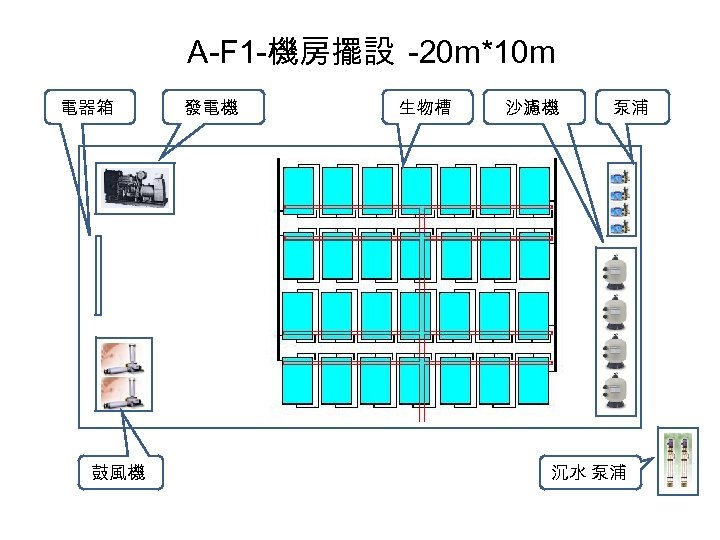

A-F 1 -機房擺設 -20 m*10 m 電器箱 鼓風機 發電機 生物槽 沙濾機 泵浦 沉水 泵浦
B：屋棚內海水種魚及魚苗培育設 施 1. 屋棚 (50 m*24 m, 遮雨以避免池水鹽度下降 ) 2. 圓形水泥池 (18 m*3 m*1, 10 m*2 m*4 ，每池均設受精卵 收集箱 ) 。 3. FRP方形水槽 (5 m*2 m*10) 作為大量育苗、中間育成、動 植物性餌料生物大量培養用。 4. 海水供應管線。 5. 空氣供應管線。 6. 海水排放系統。

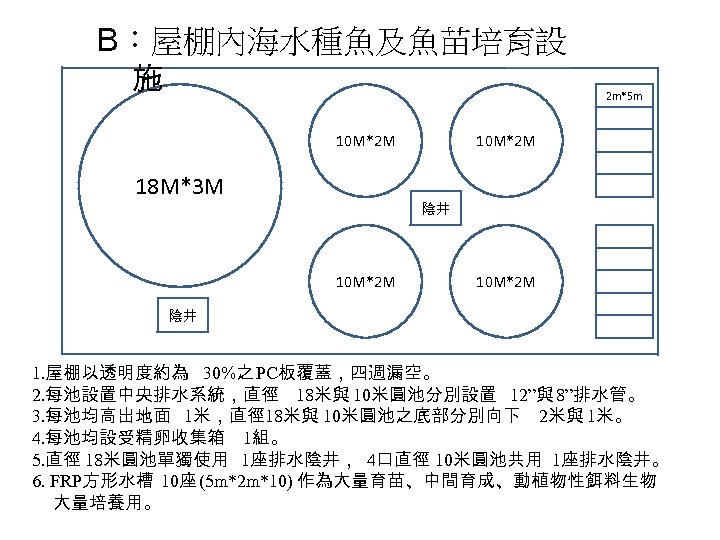

B：屋棚內海水種魚及魚苗培育設 施 10 M*2 M 2 m*5 m 10 M*2 M 18 M*3 M 陰井 10 M*2 M 陰井 1. 屋棚以透明度約為 30%之 PC板覆蓋，四週漏空。 2. 每池設置中央排水系統，直徑 18米與 10米圓池分別設置 12”與 8”排水管。 3. 每池均高出地面 1米，直徑 18米與 10米圓池之底部分別向下 2米與 1米。 4. 每池均設受精卵收集箱 1組。 5. 直徑 18米圓池單獨使用 1座排水陰井， 4口直徑 10米圓池共用 1座排水陰井。 6. FRP方形水槽 10座 (5 m*2 m*10) 作為大量育苗、中間育成、動植物性餌料生物 大量培養用。

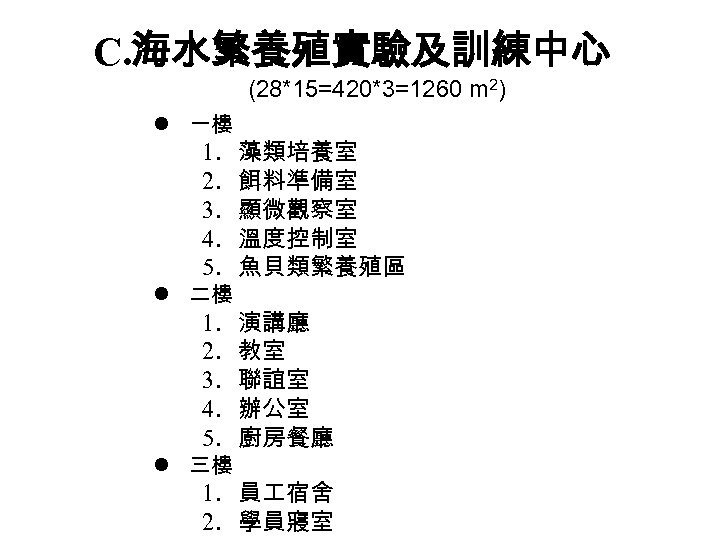

C. 海水繁養殖實驗及訓練中心 (28*15=420*3=1260 m 2) l 一樓 1. 2. 3. 4. 5. 藻類培養室 餌料準備室 顯微觀察室 溫度控制室 魚貝類繁養殖區 1. 2. 3. 4. 5. 演講廳 教室 聯誼室 辦公室 廚房餐廳 l 二樓 l 三樓 1. 員 宿舍 2. 學員寢室

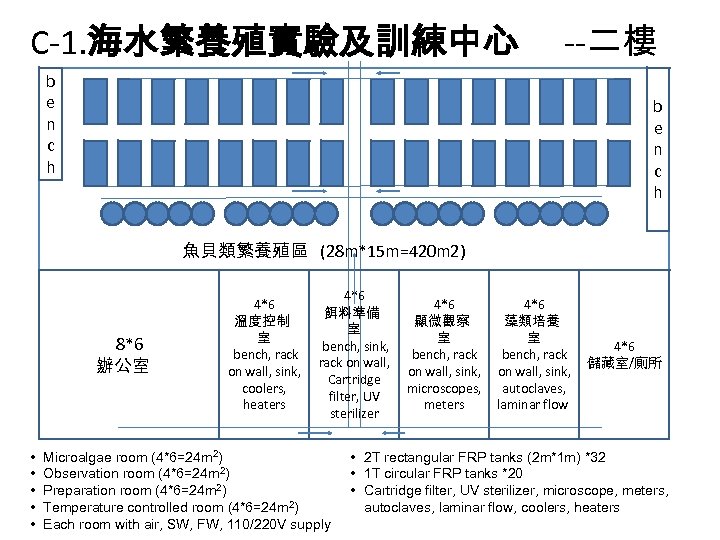

C-1. 海水繁養殖實驗及訓練中心 --二樓 b e n c h 魚貝類繁養殖區 (28 m*15 m=420 m 2) (total area: 28 m*15 m=420 m 2) 8*6 辦公室 • • • 4*6 溫度控制 室 bench, rack on wall, sink, coolers, heaters 4*6 餌料準備 室 bench, sink, rack on wall, Cartridge filter, UV sterilizer Microalgae room (4*6=24 m 2) Observation room (4*6=24 m 2) Preparation room (4*6=24 m 2) Temperature controlled room (4*6=24 m 2) Each room with air, SW, FW, 110/220 V supply 4*6 顯微觀察 室 bench, rack on wall, sink, microscopes, meters 4*6 藻類培養 室 bench, rack on wall, sink, autoclaves, laminar flow, 4*6 儲藏室/廁所 • 2 T rectangular FRP tanks (2 m*1 m) *32 • 1 T circular FRP tanks *20 • Cartridge filter, UV sterilizer, microscope, meters, autoclaves, laminar flow, coolers, heaters

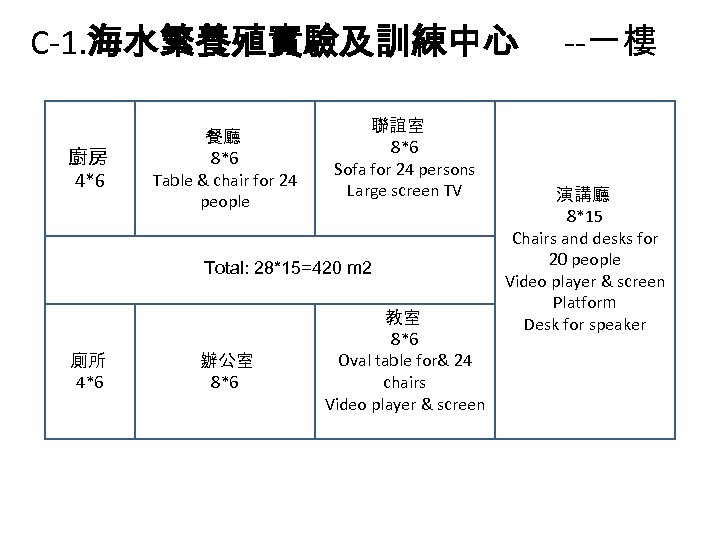

C-1. 海水繁養殖實驗及訓練中心 廚房 4*6 餐廳 8*6 Table & chair for 24 people 聯誼室 8*6 Sofa for 24 persons Large screen TV Total: 28*15=420 m 2 廁所 4*6 辦公室 8*6 教室 8*6 Oval table for& 24 chairs Video player & screen --一樓 演講廳 8*15 Chairs and desks for 20 people Video player & screen Platform Desk for speaker

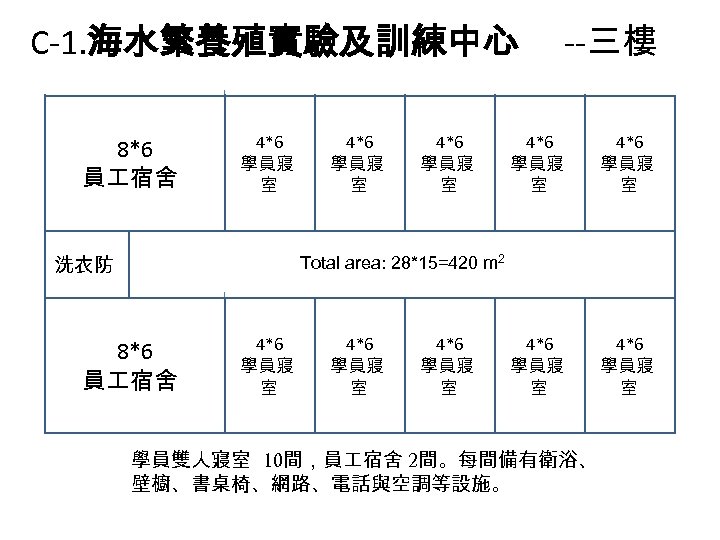

C-1. 海水繁養殖實驗及訓練中心 8*6 員 宿舍 4*6 學員寢 室 洗衣防 4*6 學員寢 室 --三樓 4*6 學員寢 室 Total area: 28*15=420 m 2 8*6 員 宿舍 4*6 學員寢 室 學員雙人寢室 10間，員 宿舍 2間。每間備有衛浴、 壁櫥、書桌椅、網路、電話與空調等設施。

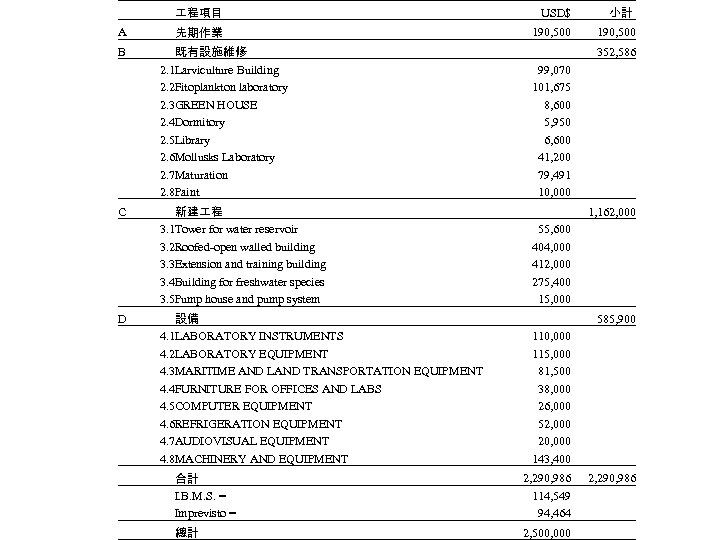

程項目 USD$ 小計 A 先期作業 190, 500 B 既有設施維修 2. 1 Larviculture Building 2. 2 Fitoplankton laboratory 2. 3 GREEN HOUSE 2. 4 Dormitory 2. 5 Library 2. 6 Mollusks Laboratory 2. 7 Maturation 2. 8 Paint 99, 070 101, 675 8, 600 5, 950 6, 600 41, 200 79, 491 10, 000 352, 586 C 新建 程 3. 1 Tower for water reservoir 3. 2 Roofed-open walled building 3. 3 Extension and training building 3. 4 Building for freshwater species 3. 5 Pump house and pump system 55, 600 404, 000 412, 000 275, 400 15, 000 1, 162, 000 D 設備 4. 1 LABORATORY INSTRUMENTS 4. 2 LABORATORY EQUIPMENT 4. 3 MARITIME AND LAND TRANSPORTATION EQUIPMENT 4. 4 FURNITURE FOR OFFICES AND LABS 4. 5 COMPUTER EQUIPMENT 4. 6 REFRIGERATION EQUIPMENT 4. 7 AUDIOVISUAL EQUIPMENT 4. 8 MACHINERY AND EQUIPMENT 110, 000 115, 000 81, 500 38, 000 26, 000 52, 000 20, 000 143, 400 585, 900 2, 290, 986 合計 I. B. M. S. = Imprevisto = 2, 290, 986 114, 549 94, 464 總計 2, 500, 000

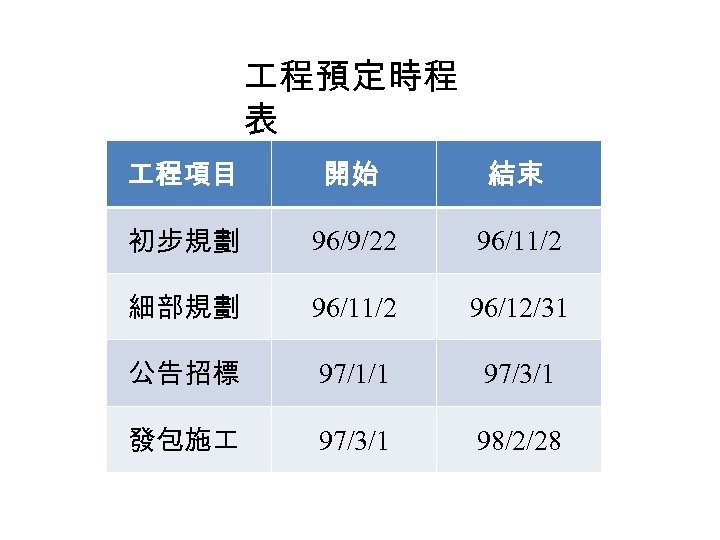

程預定時程 表 程項目 開始 結束 初步規劃 96/9/22 96/11/2 細部規劃 96/11/2 96/12/31 公告招標 97/1/1 97/3/1 發包施 97/3/1 98/2/28
