大榮行動化物流 主講 人：資訊中心 楊志文 www. tjoin. com

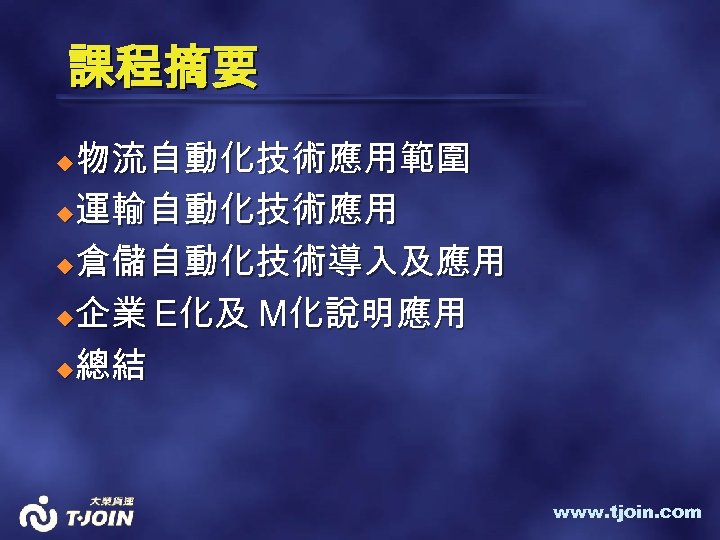

課程摘要 物流自動化技術應用範圍 u運輸自動化技術應用 u倉儲自動化技術導入及應用 u企業 E化及 M化說明應用 u總結 u www. tjoin. com

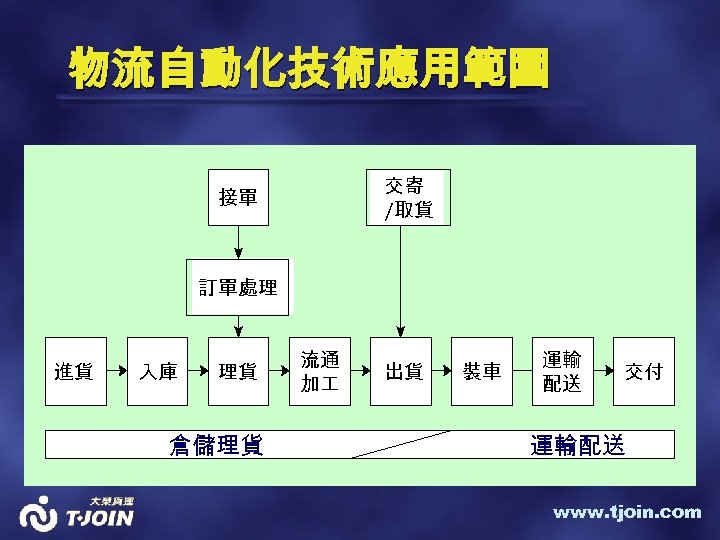

物流自動化技術應用範圍 交寄 /取貨 接單 訂單處理 進貨 入庫 理貨 倉儲理貨 流通 加 出貨 裝車 運輸 配送 交付 運輸配送 www. tjoin. com
運輸自動化技術應 用 －流程改造及自動化技術應用 www. tjoin. com

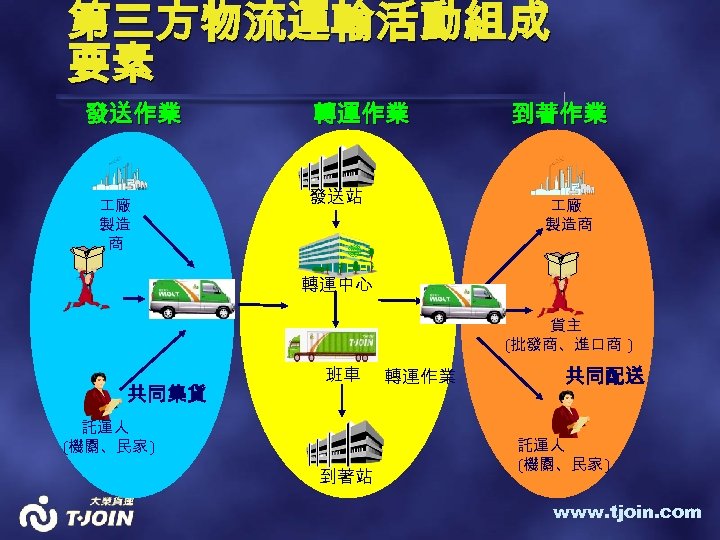

第三方物流運輸活動組成 要素 發送作業 廠 製造 商 轉運作業 發送站 到著作業 廠 製造商 轉運中心 貨主 (批發商、進口商 ) 共同集貨 貨主 (批發商、進口商 ) 班車 託運人 (機關、民家 ) 到著站 轉運作業 共同配送 託運人 (機關、民家 ) www. tjoin. com

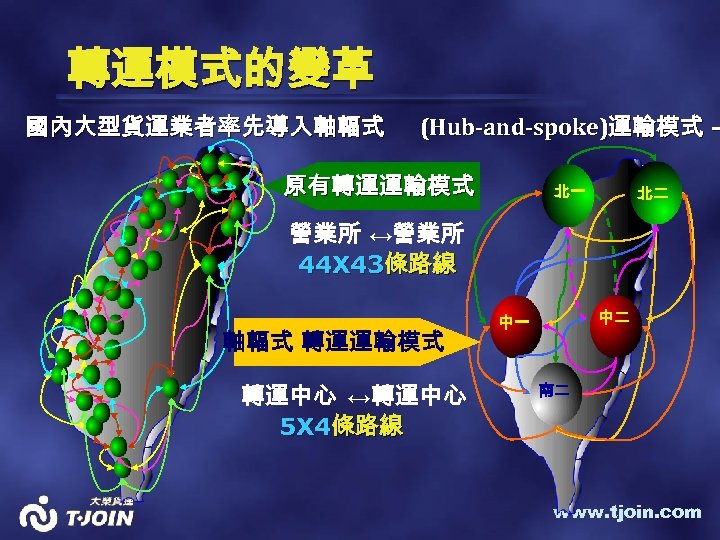

轉運模式的變革 國內大型貨運業者率先導入軸輻式 (Hub-and-spoke)運輸模式－ 原有轉運運輸模式 北一 北二 營業所 ↔營業所 44 X 43條路線 軸輻式 轉運運輸模式 轉運中心 ↔轉運中心 5 X 4條路線 中二 中一 南二 www. tjoin. com

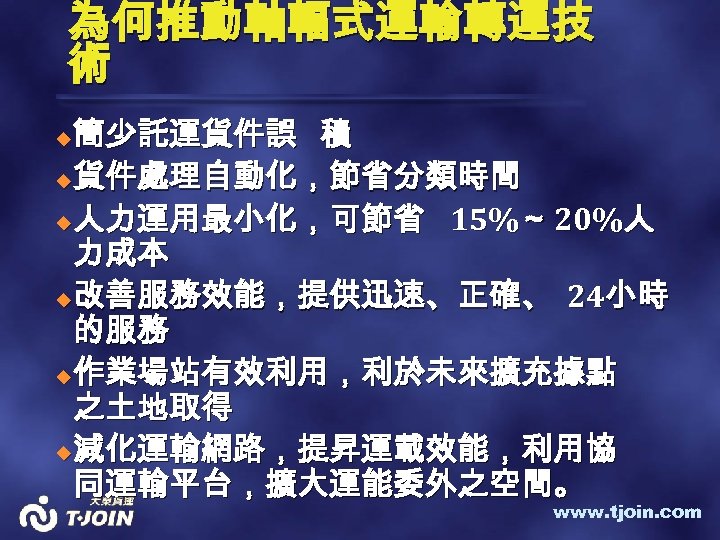

為何推動軸輻式運輸轉運技 術 簡少託運貨件誤 積 u貨件處理自動化，節省分類時間 u人力運用最小化，可節省 15%～ 20%人 力成本 u改善服務效能，提供迅速、正確、 24小時 的服務 u作業場站有效利用，利於未來擴充據點 之土地取得 u減化運輸網路，提昇運載效能，利用協 同運輸平台，擴大運能委外之空間。 u www. tjoin. com

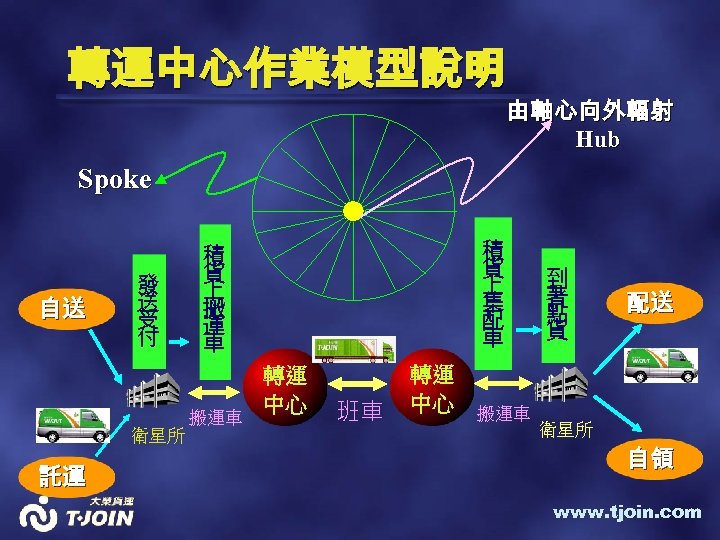

轉運中心作業模型說明 由軸心向外輻射 Hub Spoke 自送 發 送 受 付 搬運車 衛星所 託運 積 貨 上 集 配 車 積 貨 上 搬 運 車 轉運 中心 班車 轉運 中心 搬運車 到 著 點 貨 配送 衛星所 自領 www. tjoin. com

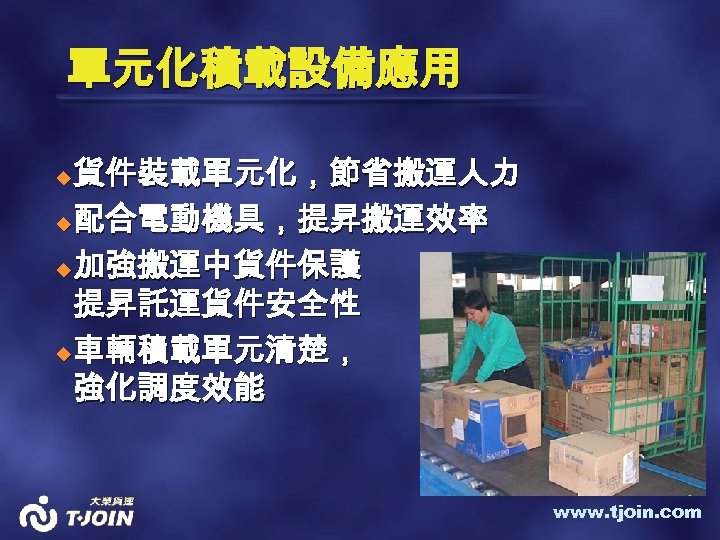

單元化積載設備應用 貨件裝載單元化，節省搬運人力 u配合電動機具，提昇搬運效率 u加強搬運中貨件保護 提昇託運貨件安全性 u車輛積載單元清楚， 強化調度效能 u www. tjoin. com

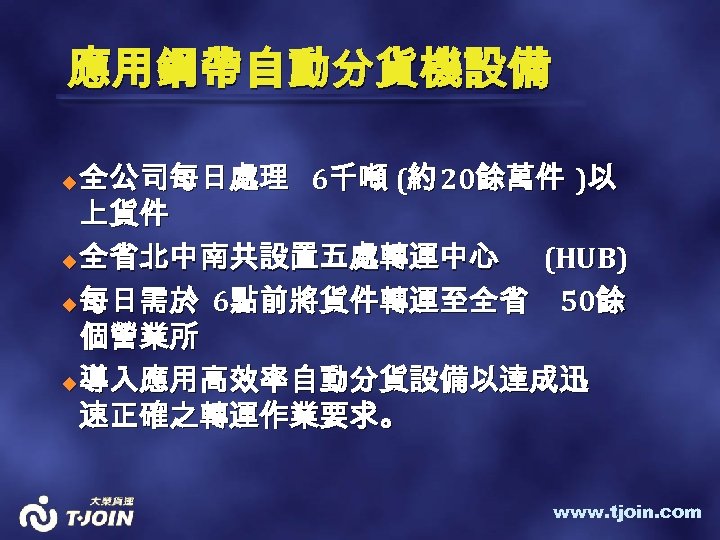

應用鋼帶自動分貨機設備 全公司每日處理 6千噸 (約 20餘萬件 )以 上貨件 u 全省北中南共設置五處轉運中心 (HUB) u 每日需於 6點前將貨件轉運至全省 50餘 個營業所 u 導入應用高效率自動分貨設備以達成迅 速正確之轉運作業要求。 u www. tjoin. com

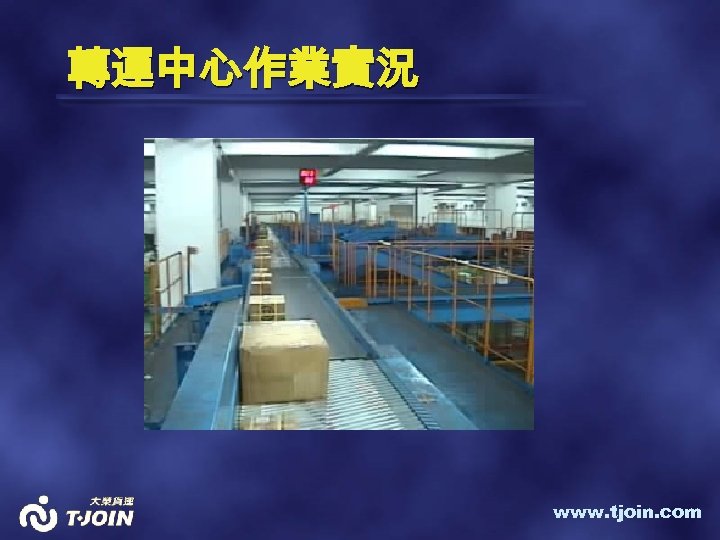

轉運中心作業實況 www. tjoin. com

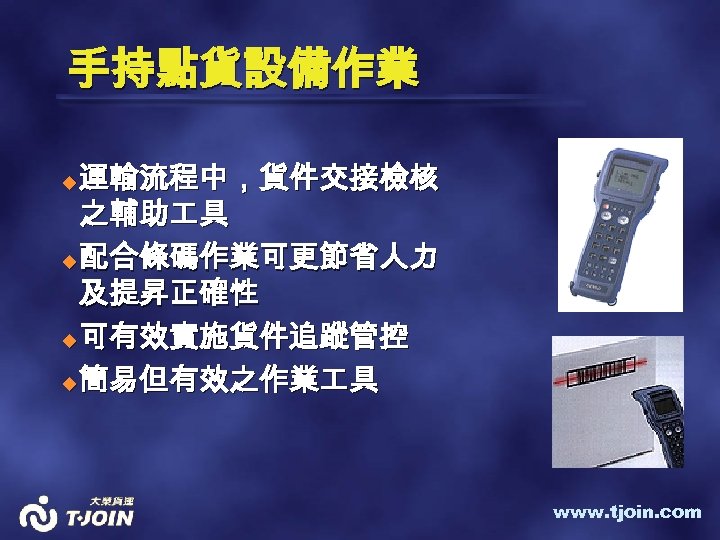

手持點貨設備作業 運輸流程中，貨件交接檢核 之輔助 具 u 配合條碼作業可更節省人力 及提昇正確性 u 可有效實施貨件追蹤管控 u 簡易但有效之作業 具 u www. tjoin. com

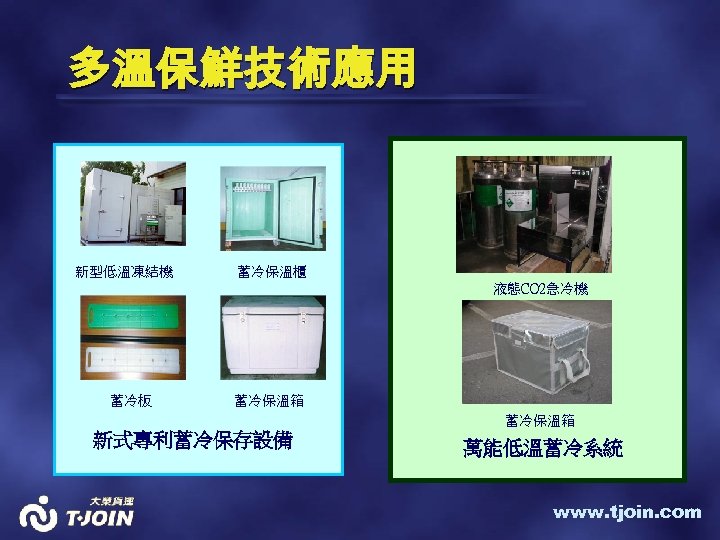

多溫保鮮技術應用 新型低溫凍結機 蓄冷保溫櫃 液態CO 2急冷機 蓄冷板 蓄冷保溫箱 新式專利蓄冷保存設備 萬能低溫蓄冷系統 www. tjoin. com

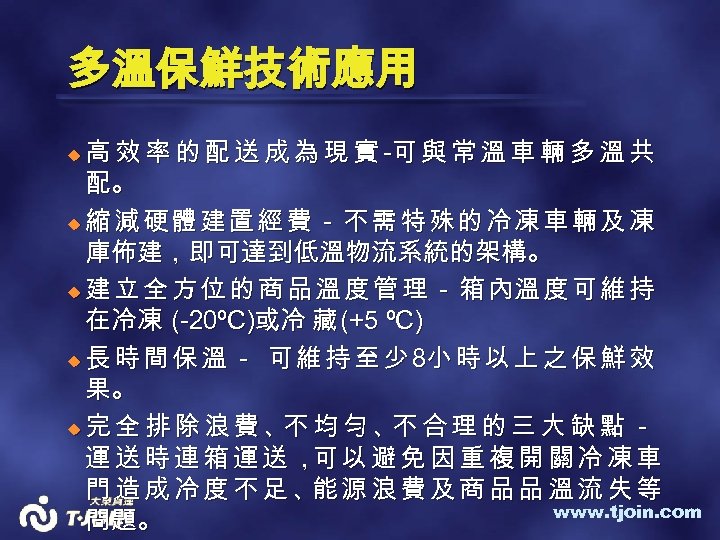

多溫保鮮技術應用 高 效 率 的 配 送 成 為 現 實 -可 與 常 溫 車 輛 多 溫 共 配。 u 縮減硬體建置經費－不需特殊的冷凍車輛及凍 庫佈建，即可達到低溫物流系統的架構。 u 建 立 全 方 位 的 商 品 溫 度 管 理 － 箱 內溫 度 可 維 持 在冷凍 (-20ºC)或冷 藏 (+5 ºC) u 長 時 間 保 溫 － 可 維 持 至 少 8小 時 以 上 之 保 鮮 效 果。 u完全排除浪費、 不均勻、 合理的三大缺點－ 不 運送時連箱運送， 以避免因重複開關冷凍車 可 門造成冷度不足、 源浪費及商品品溫流失等 能 www. tjoin. com 問題。 u

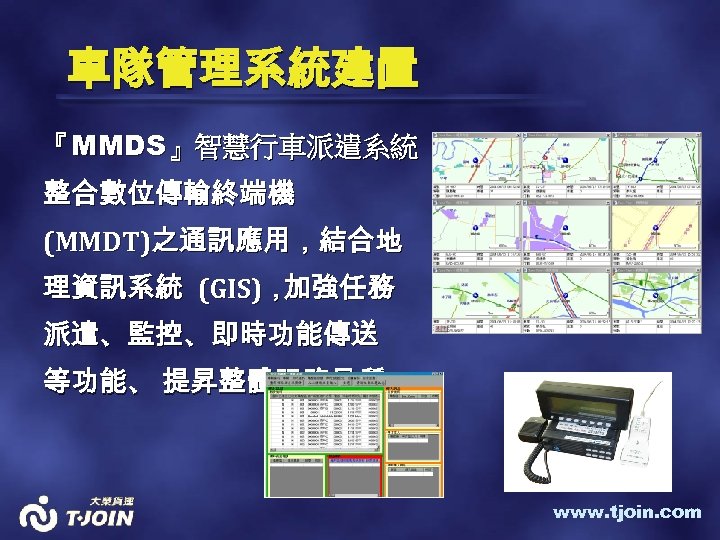

車隊管理系統建置 『MMDS』智慧行車派遣系統 整合數位傳輸終端機 (MMDT)之通訊應用，結合地 理資訊系統 (GIS)， 加強任務 派遣、監控、即時功能傳送 等功能、 提昇整體服務品質。 www. tjoin. com

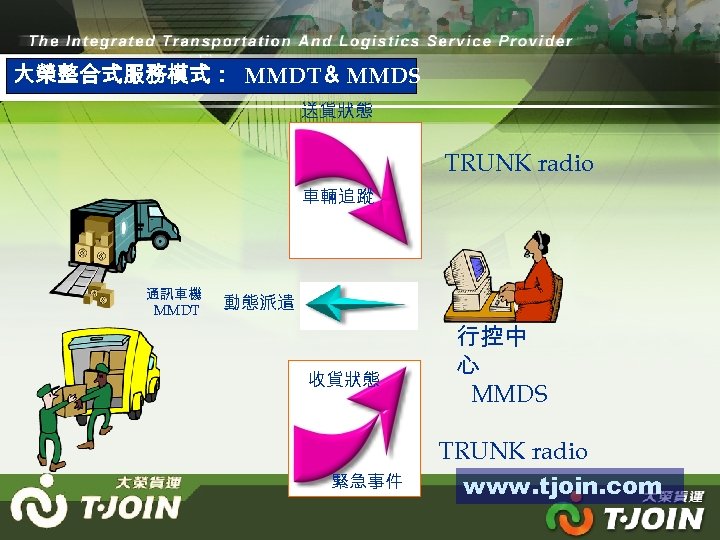

大榮整合式服務模式： MMDT＆ MMDS 送貨狀態 TRUNK radio 車輛追蹤 通訊車機 MMDT 動態派遣 收貨狀態 緊急事件 行控中 心 MMDS TRUNK radio www. tjoin. com
大榮整合式服務模式： MMDT＆ MMDS www. tjoin. com
物流派遣系統 - Web-Based 派遣系統 派遣中心軟體 及 行動資料終端機 客服及管理 MIS (大榮公司 資訊處 ) Internet 電信公司 物流派遣 MIS (大榮公司 資訊處 ) 車機 通訊網路伺服 器 車機 MMDT SQL 資料庫 -(車輛基本資料 , 車 輛位置 , 貨品狀態資訊 , 派遣訊息 ) 營業所 B 收貨語音 系統資料 基地台 GPRS BS 車機 MMDT 無線傳 輸 Wireless 營業所 A 收貨語音 系統資料 MMDS 系統架構 車機 MMDT 營業所 A 車隊 www. tjoin. com

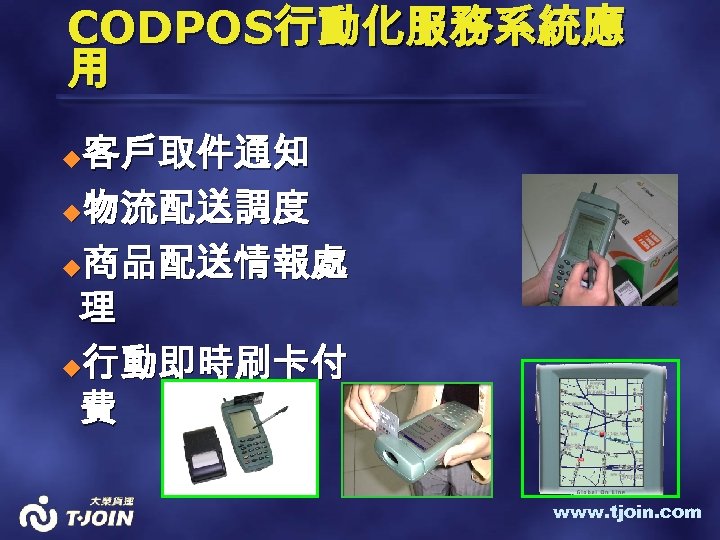

CODPOS行動化服務系統應 用 客戶取件通知 u物流配送調度 u商品配送情報處 理 u行動即時刷卡付 費 u www. tjoin. com

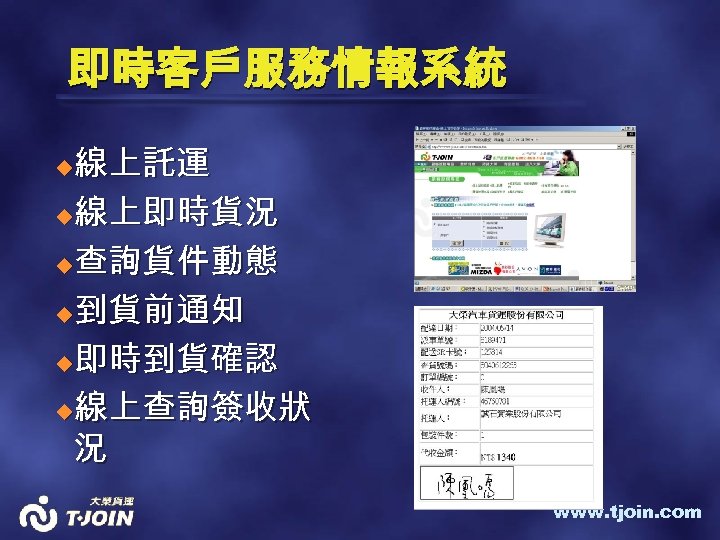

即時客戶服務情報系統 線上託運 u線上即時貨況 u查詢貨件動態 u到貨前通知 u即時到貨確認 u線上查詢簽收狀 況 u www. tjoin. com

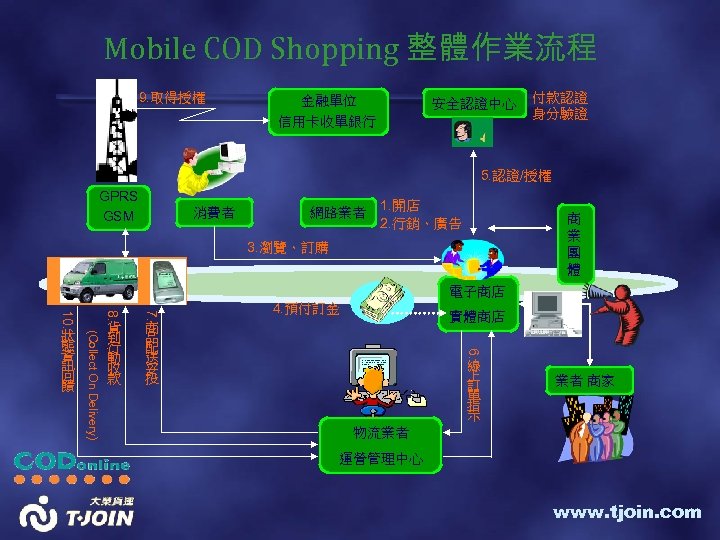

Mobile COD Shopping 整體作業流程 9. 取得授權 金融單位 信用卡收單銀行 安全認證中心 付款認證 身分驗證 5. 認證/授權 GPRS GSM 消費者 網路業者 1. 開店 2. 行銷、廣告 商 業 團 體 3. 瀏覽、訂購 電子商店 7. 8. 實體商店 商 品 配 送 妥 投 6. (Collect On Delivery) 10. 狀 態 資 訊 回 饋 貨 到 行 動 收 款 4. 預付訂金 線 上 訂 單 指 示 業者 商家 物流業者 運營管理中心 www. tjoin. com

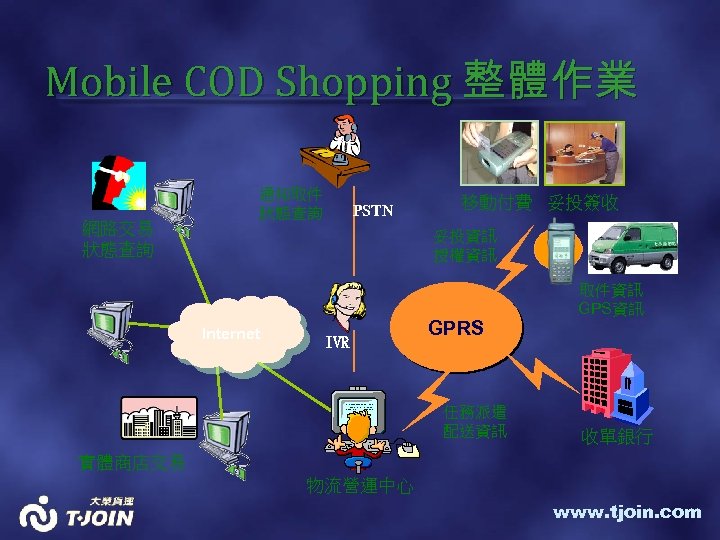

Mobile COD Shopping 整體作業 網路交易 狀態查詢 通知取件 狀態查詢 PSTN 移動付費 妥投簽收 妥投資訊 授權資訊 Internet IVR GPRS 任務派遣 配送資訊 取件資訊 GPS資訊 收單銀行 實體商店交易 物流營運中心 www. tjoin. com

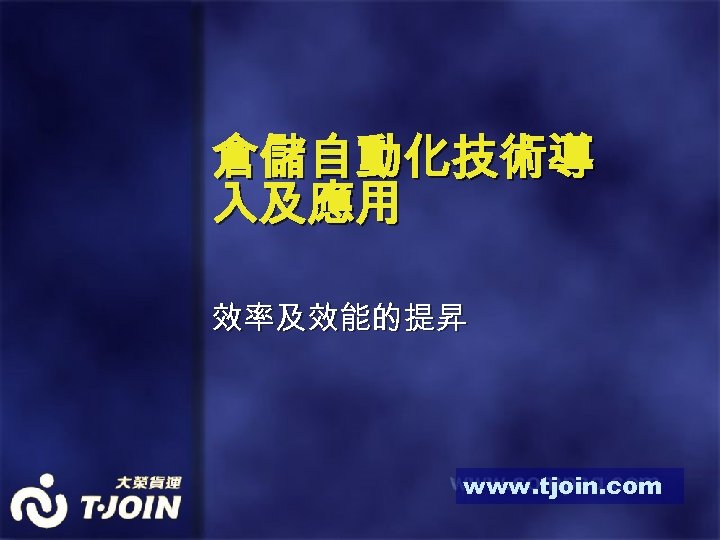

倉儲自動化技術導 入及應用 效率及效能的提昇 www. tjoin. com

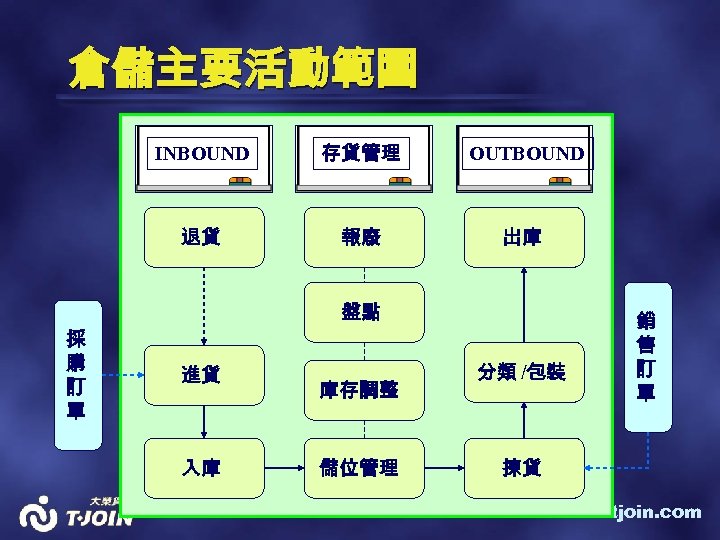

倉儲主要活動範圍 INBOUND 存貨管理 OUTBOUND 退貨 報廢 出庫 盤點 採 購 訂 單 進貨 入庫 庫存調整 儲位管理 分類 /包裝 銷 售 訂 單 揀貨 www. tjoin. com

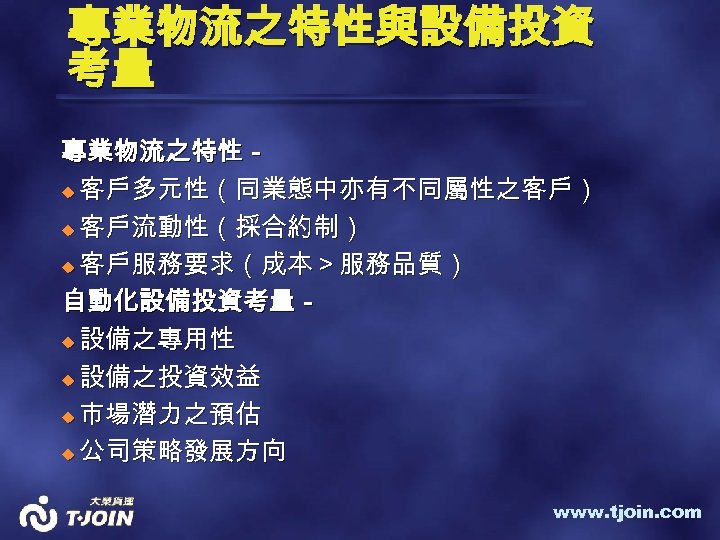

專業物流之特性與設備投資 考量 專業物流之特性－ u 客戶多元性（同業態中亦有不同屬性之客戶） u 客戶流動性（採合約制） u 客戶服務要求（成本＞服務品質） 自動化設備投資考量－ u 設備之專用性 u 設備之投資效益 u 市場潛力之預估 u 公司策略發展方向 www. tjoin. com

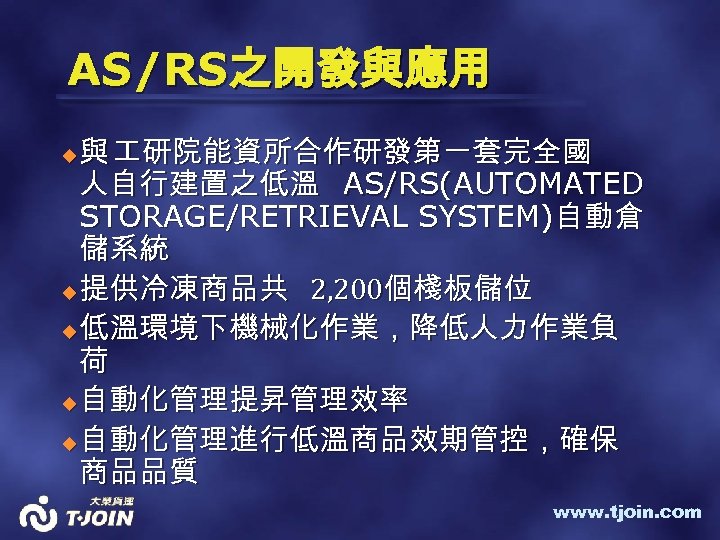

AS/RS之開發與應用 與 研院能資所合作研發第一套完全國 人自行建置之低溫 AS/RS(AUTOMATED STORAGE/RETRIEVAL SYSTEM)自動倉 儲系統 u 提供冷凍商品共 2, 200個棧板儲位 u 低溫環境下機械化作業，降低人力作業負 荷 u 自動化管理提昇管理效率 u 自動化管理進行低溫商品效期管控，確保 商品品質 u www. tjoin. com

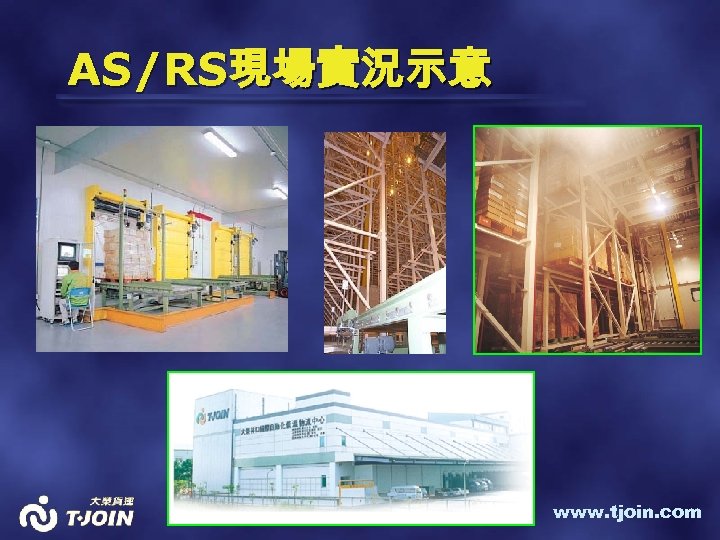

AS/RS現場實況示意 www. tjoin. com

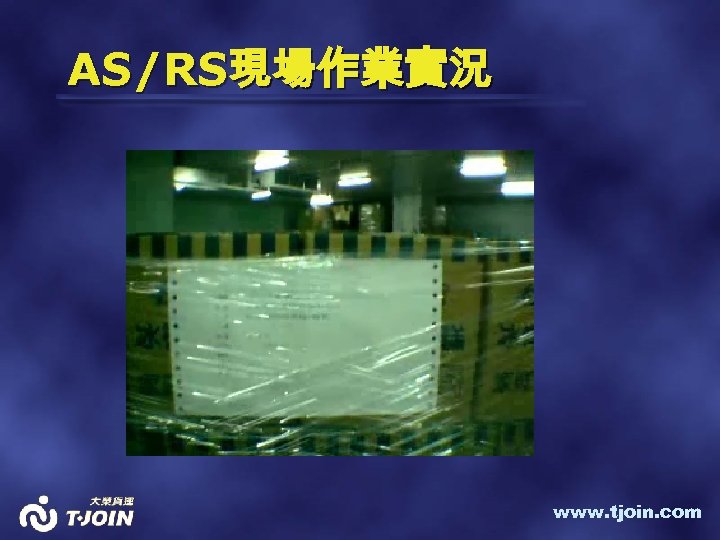

AS/RS現場作業實況 www. tjoin. com

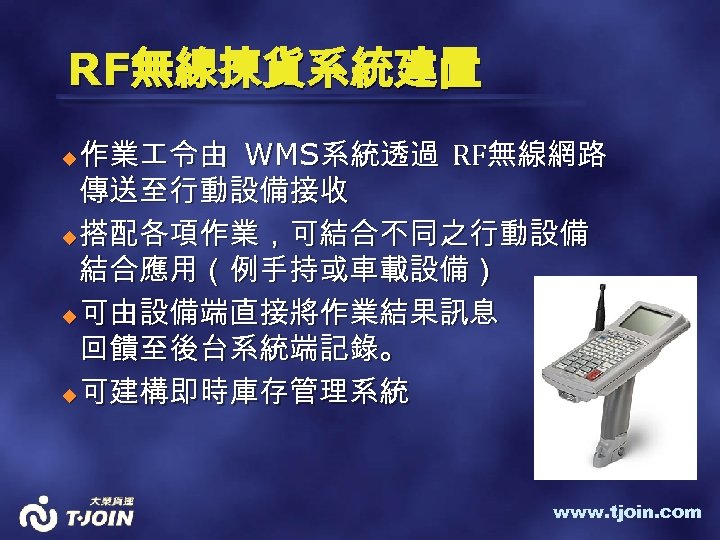

RF無線揀貨系統建置 作業 令由 WMS系統透過 RF無線網路 傳送至行動設備接收 u 搭配各項作業，可結合不同之行動設備 結合應用（例手持或車載設備） u 可由設備端直接將作業結果訊息 回饋至後台系統端記錄。 u 可建構即時庫存管理系統 u www. tjoin. com

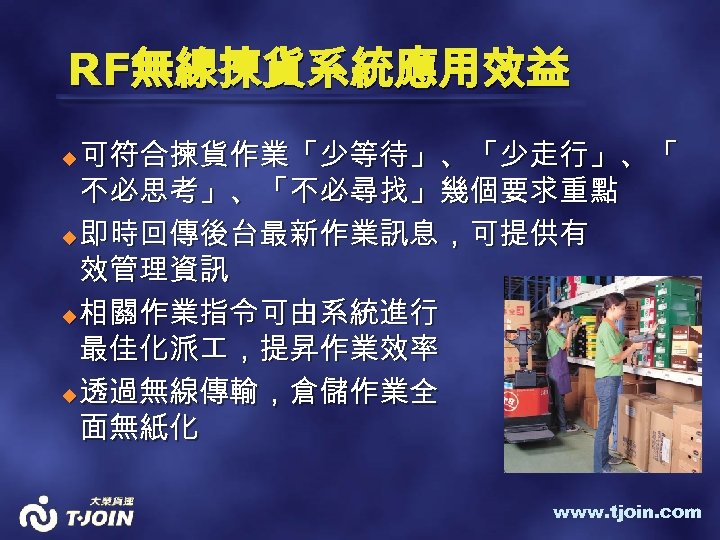

RF無線揀貨系統應用效益 可符合揀貨作業「少等待」、「少走行」、「 不必思考」、「不必尋找」幾個要求重點 u 即時回傳後台最新作業訊息，可提供有 效管理資訊 u 相關作業指令可由系統進行 最佳化派 ，提昇作業效率 u 透過無線傳輸，倉儲作業全 面無紙化 u www. tjoin. com

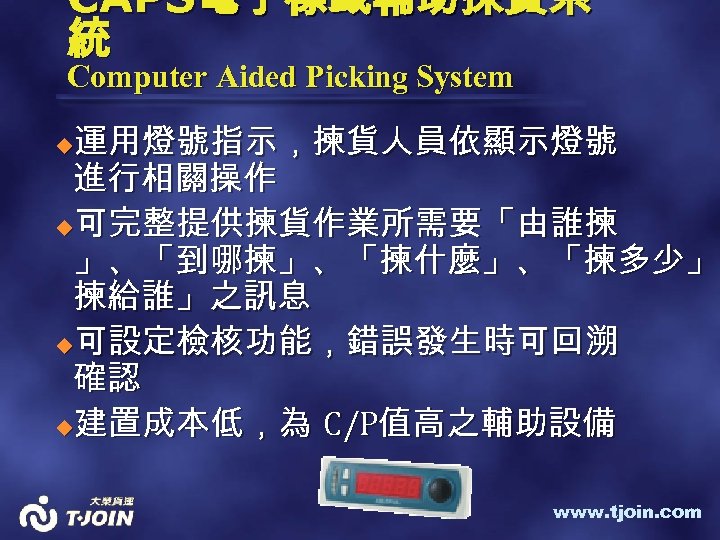

CAPS電子標籤輔助揀貨系 統 Computer Aided Picking System 運用燈號指示，揀貨人員依顯示燈號 進行相關操作 u可完整提供揀貨作業所需要「由誰揀 」、「到哪揀」、「揀什麼」、「揀多少」、 」、「到哪揀」、「揀什麼」、「揀多少」 揀給誰」之訊息 u可設定檢核功能，錯誤發生時可回溯 確認 u建置成本低，為 C/P值高之輔助設備 u www. tjoin. com

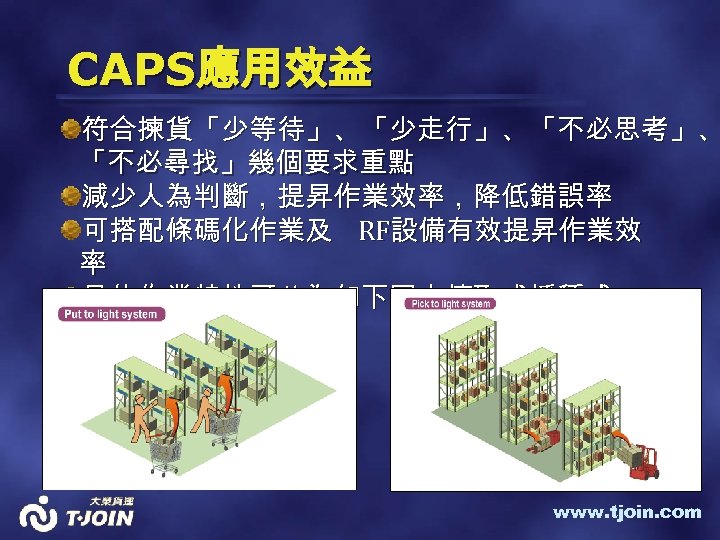

CAPS應用效益 符合揀貨「少等待」、「少走行」、「不必思考」、 「不必尋找」幾個要求重點 減少人為判斷，提昇作業效率，降低錯誤率 可搭配條碼化作業及 RF設備有效提昇作業效 率 另依作業特性可分為如下圖之摘取或播種式 揀貨 www. tjoin. com
企業為何進行 e 化 www. tjoin. com

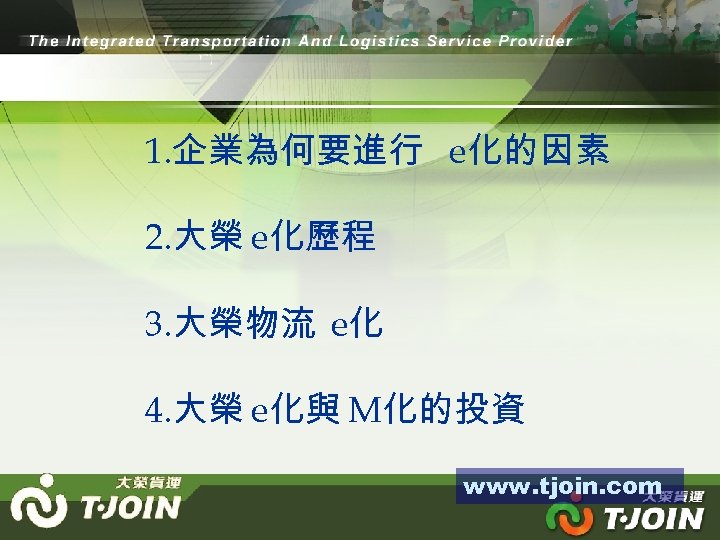

1. 企業為何要進行 e化的因素 2. 大榮 e化歷程 3. 大榮物流 e化 4. 大榮 e化與 M化的投資 www. tjoin. com
e化因素：產業環境競爭劇烈 1. 快速創新和顧客需求改變 2. 產品種類增加. 顧客要求獨 立性 3. 生產前置期加長 4. 倉儲和運輸成本增加 5. 需求預測困難 www. tjoin. com

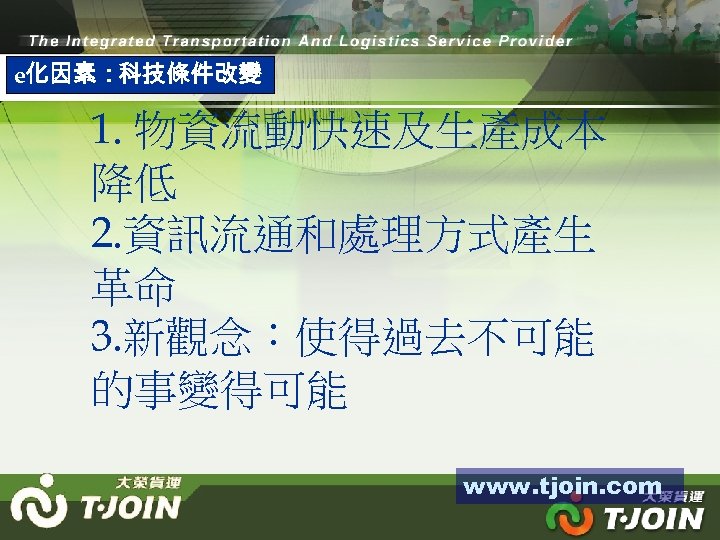

e化因素：科技條件改變 1. 物資流動快速及生產成本 降低 2. 資訊流通和處理方式產生 革命 3. 新觀念：使得過去不可能 的事變得可能 www. tjoin. com

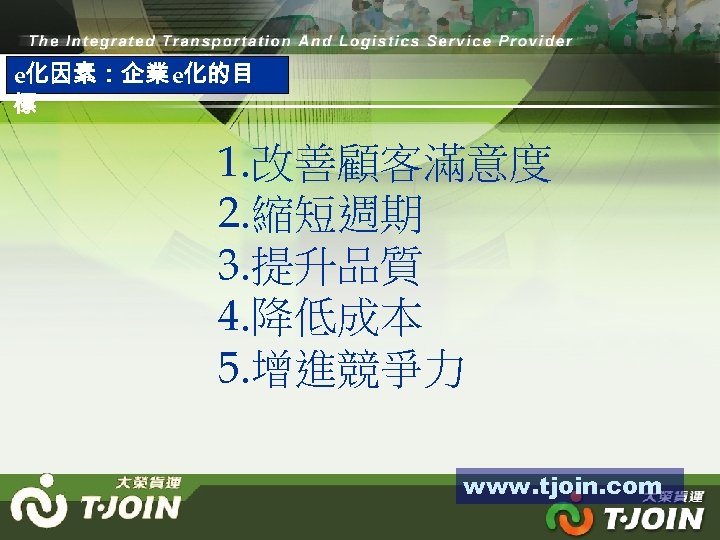

e化因素：企業e化的目 標 1. 改善顧客滿意度 2. 縮短週期 3. 提升品質 4. 降低成本 5. 增進競爭力 www. tjoin. com

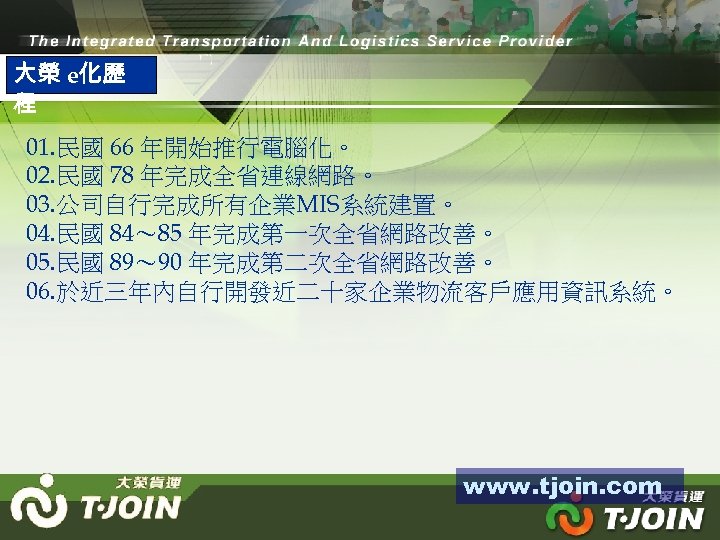

大榮 e化歷 程 01. 民國 66 年開始推行電腦化。 02. 民國 78 年完成全省連線網路。 03. 公司自行完成所有企業MIS系統建置。 04. 民國 84～ 85 年完成第一次全省網路改善。 05. 民國 89～ 90 年完成第二次全省網路改善。 06. 於近三年內自行開發近二十家企業物流客戶應用資訊系統。 www. tjoin. com

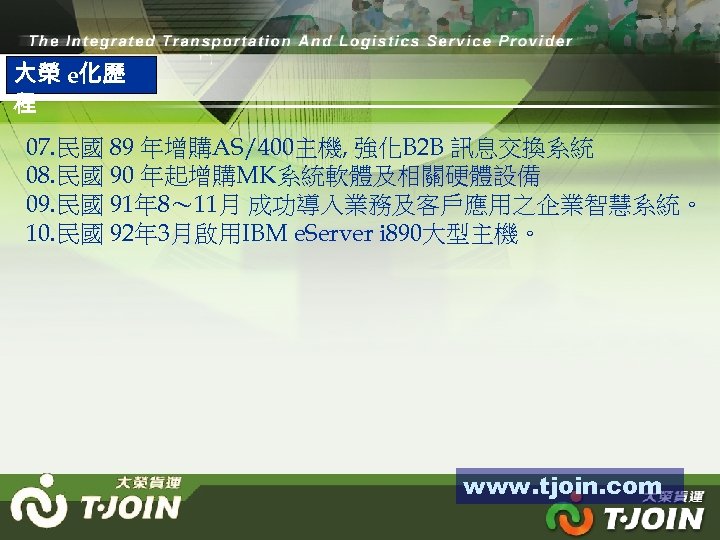

大榮 e化歷 程 07. 民國 89 年增購AS/400主機, 強化B 2 B 訊息交換系統 08. 民國 90 年起增購MK系統軟體及相關硬體設備 09. 民國 91年 8～ 11月 成功導入業務及客戶應用之企業智慧系統。 10. 民國 92年 3月啟用IBM e. Server i 890大型主機。 www. tjoin. com

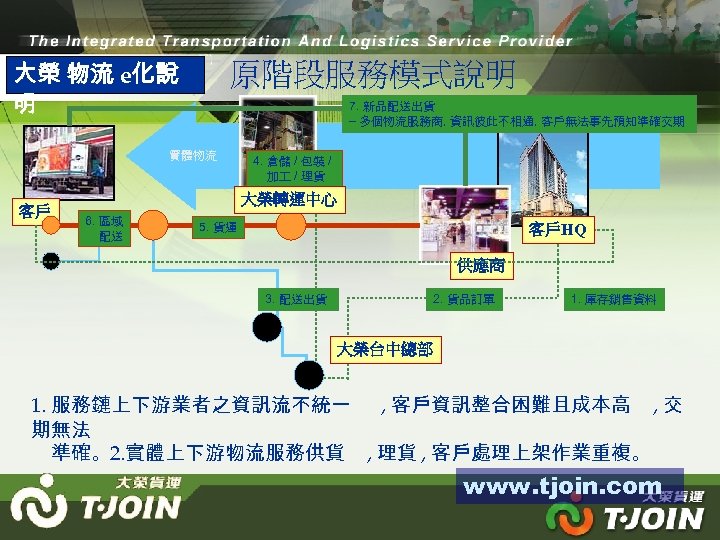

大榮 物流 e化說 明 原階段服務模式說明 7. 新品配送出貨 – 多個物流服務商, 資訊彼此不相通, 客戶無法事先預知準確交期 實體物流 客戶 4. 倉儲 / 包裝 / 加 / 理貨 大榮轉運中心 6. 區域 配送 5. 貨運 客戶HQ 供應商 3. 配送出貨 2. 貨品訂單 1. 庫存銷售資料 大榮台中總部 1. 服務鏈上下游業者之資訊流不統一 , 客戶資訊整合困難且成本高 , 交 期無法 準確。2. 實體上下游物流服務供貨 , 理貨 , 客戶處理上架作業重複。 www. tjoin. com

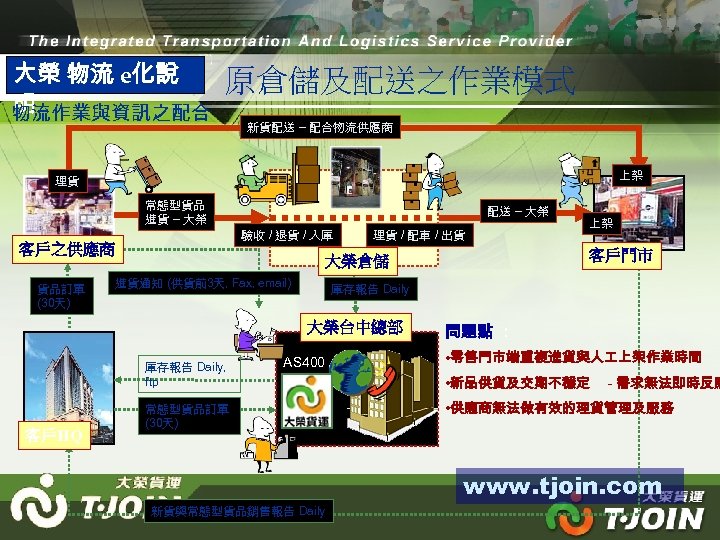

大榮 物流 e化說 明 物流作業與資訊之配合 原倉儲及配送之作業模式 新貨配送 – 配合物流供應商 上架 理貨 常態型貨品 進貨 – 大榮 配送 – 大榮 驗收 / 退貨 / 入庫 客戶之供應商 貨品訂單 (30天) 理貨 / 配車 / 出貨 庫存報告 Daily 大榮台中總部 庫存報告 Daily, ftp 客戶HQ 客戶門市 大榮倉儲 進貨通知 (供貨前3天, Fax, email) 上架 AS 400 常態型貨品訂單 (30天) 問題點 ： • 零售門市端重複進貨與人 上架作業時間 • 新品供貨及交期不穩定 - 需求無法即時反應 • 供應商無法做有效的理貨管理及服務 www. tjoin. com 新貨與常態型貨品銷售報告 Daily
大榮物流 e化說 現倉儲及配送之作業模式 明 – 物流作業與資訊流之配合 新貨配送 – 配合物流供應商 - 常態型貨品 / 新貨進貨 – 大榮 配送 – 大榮 上架 驗收 / 退貨 / 入庫 / 新品接駁式轉運 客戶之供應商 貨品訂單 上架 集中理貨 / 配車 / 出貨 理貨 客戶門市 大榮倉儲 進貨通知 常態型貨品 / 新品訂單 庫存報告 / 新品交期確認 大榮台中總部 AS 400 庫存報告 / 新品交期確認 • 門市減少進貨頻率與人 上架作業時間 • 新品供貨及交期確定 / 即時反應客戶需求 • 大榮加值服務 , 提供統一有效的理貨管理及服務 • 大榮業務量擴展 客戶HQ • 體系配送成本下降 www. tjoin. com 常態型與新貨貨品銷售報告

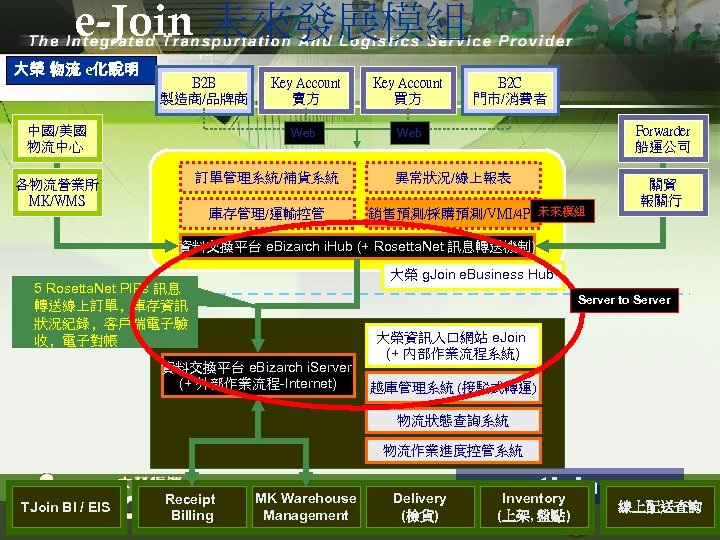

e-Join 未來發展模組 大榮 物流 e化說明 B 2 B 製造商/品牌商 Key Account 買方 Web 中國/美國 物流中心 Key Account 賣方 Web 訂單管理系統/補貨系統 各物流營業所 MK/WMS 庫存管理/運輸控管 B 2 C 門市/消費者 Forwarder 船運公司 異常狀況/線上報表 銷售預測/採購預測/VMI/4 PL未來模組 關貿 報關行 資料交換平台 e. Bizarch i. Hub (+ Rosetta. Net 訊息轉送機制) 大榮 g. Join e. Business Hub 5 Rosetta. Net PIPs 訊息 轉送線上訂單, 庫存資訊 狀況紀錄, 客戶端電子驗 收, 電子對帳 Server to Server 資料交換平台 e. Bizarch i. Server (+ 外部作業流程-Internet) 大榮資訊入口網站 e. Join (+ 內部作業流程系統) 越庫管理系統 (接駁式轉運) 物流狀態查詢系統 物流作業進度控管系統 TJoin BI / EIS Receipt Billing MK Warehouse Management Delivery (檢貨) www. tjoin. com Inventory (上架, 盤點) 線上配送查詢

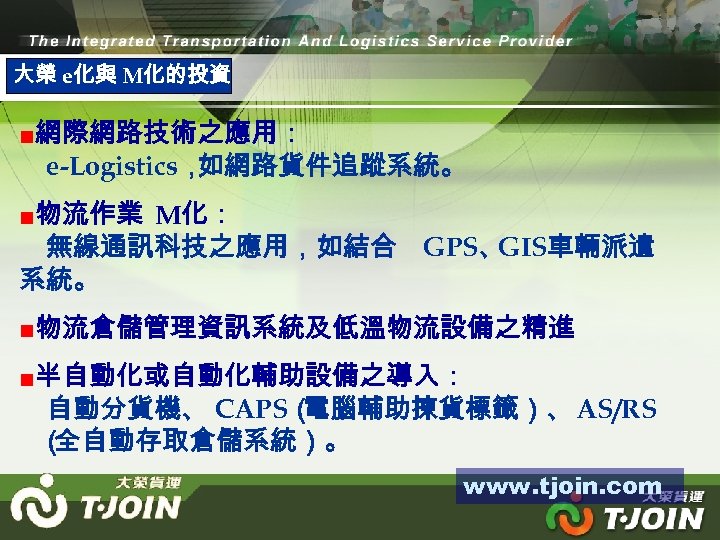

大榮 e化與 M化的投資 ■網際網路技術之應用： e-Logistics， 如網路貨件追蹤系統。 ■物流作業 M化： 無線通訊科技之應用，如結合 GPS、 GIS車輛派遣 系統。 ■物流倉儲管理資訊系統及低溫物流設備之精進 ■半自動化或自動化輔助設備之導入： 自動分貨機、 CAPS（ 電腦輔助揀貨標籤）、 AS/RS （ 全自動存取倉儲系統）。 www. tjoin. com

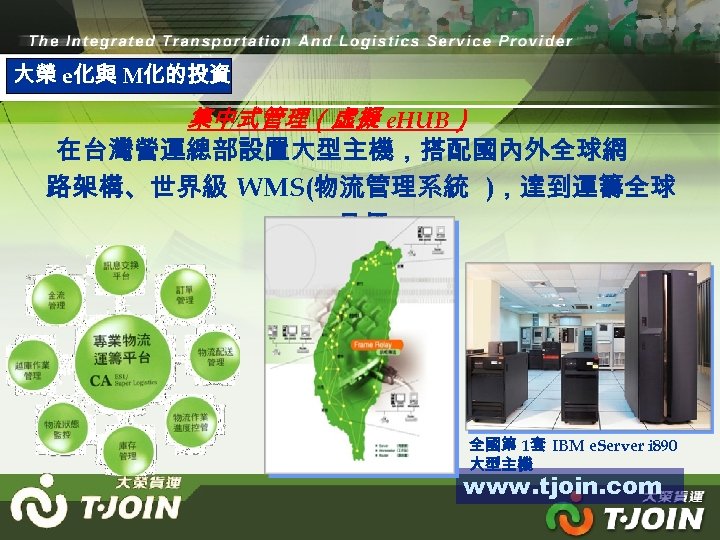

大榮 e化與 M化的投資 集中式管理（虛擬 e. HUB） 在台灣營運總部設置大型主機，搭配國內外全球網 路架構、世界級 WMS(物流管理系統 )，達到運籌全球 目標 全國第 1套 IBM e. Server i 890 大型主機 www. tjoin. com
www. tjoin. com

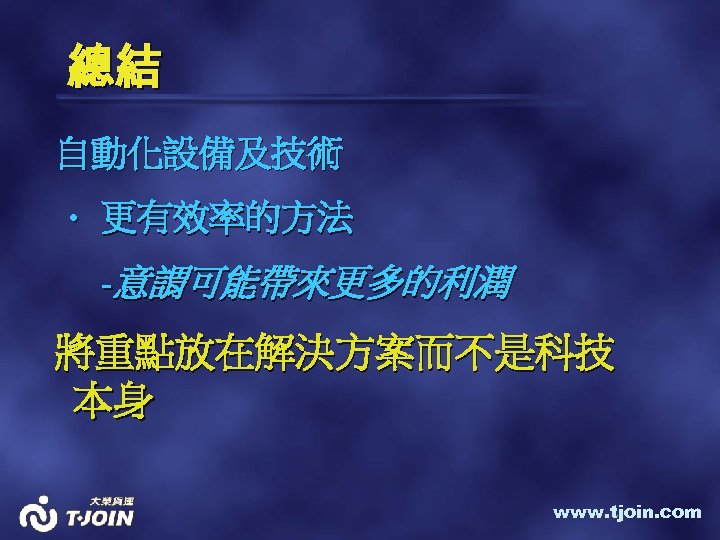

總結 自動化設備及技術 • 更有效率的方法 -意謂可能帶來更多的利潤 將重點放在解決方案而不是科技 本身 www. tjoin. com
簡報完畢 敬請指教 www. tjoin. com
