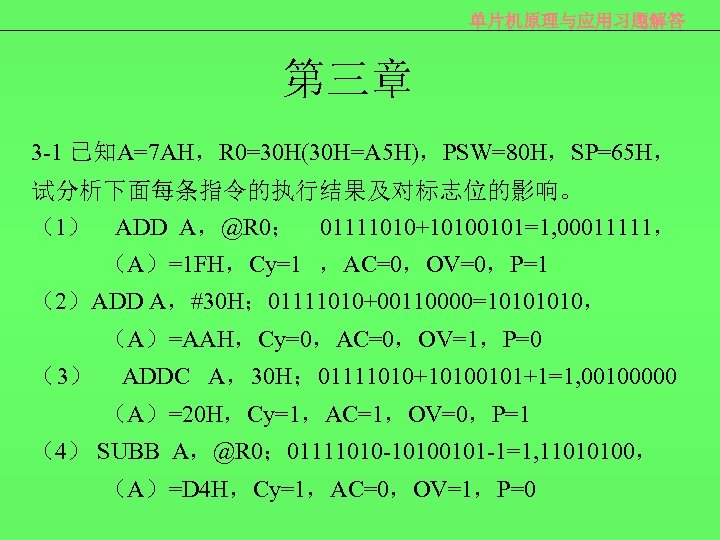

单片机原理与应用习题解答 第三章 3 -1 已知A=7 AH，R 0=30 H(30 H=A 5 H)，PSW=80 H，SP=65 H， 试分析下面每条指令的执行结果及对标志位的影响。 （1） ADD A，@R 0； 01111010+10100101=1, 00011111， （A）=1 FH，Cy=1 ，AC=0，OV=0，P=1 （2）ADD A，#30 H； 01111010+00110000=1010， （A）=AAH，Cy=0，AC=0，OV=1，P=0 （3） ADDC A，30 H； 01111010+10100101+1=1, 00100000 （A）=20 H，Cy=1，AC=1，OV=0，P=1 （4） SUBB A，@R 0； 01111010 -10100101 -1=1, 11010100， （A）=D 4 H，Cy=1，AC=0，OV=1，P=0

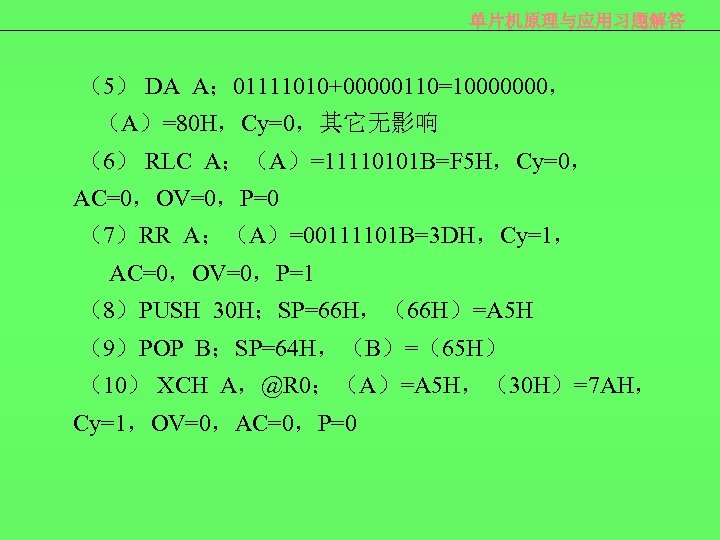

单片机原理与应用习题解答 （5） DA A； 01111010+00000110=10000000， （A）=80 H，Cy=0，其它无影响 （6） RLC A；（A）=11110101 B=F 5 H，Cy=0， AC=0，OV=0，P=0 （7）RR A；（A）=00111101 B=3 DH，Cy=1， AC=0，OV=0，P=1 （8）PUSH 30 H；SP=66 H，（66 H）=A 5 H （9）POP B；SP=64 H，（B）=（65 H） （10） XCH A，@R 0；（A）=A 5 H，（30 H）=7 AH， Cy=1，OV=0，AC=0，P=0

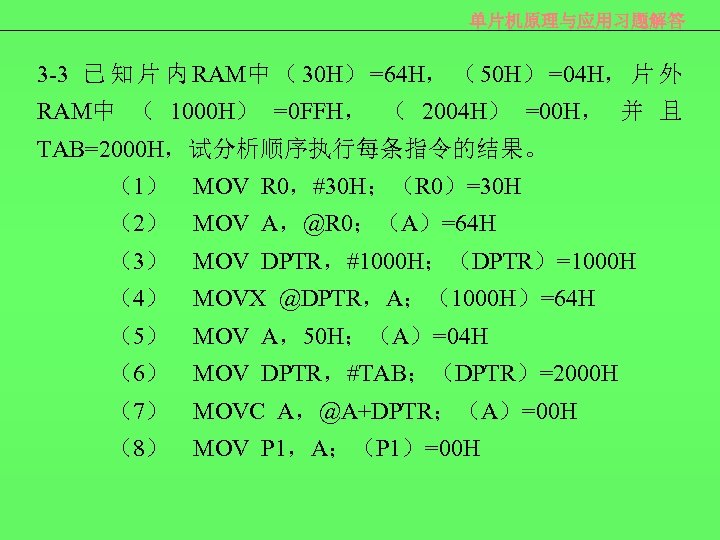

单片机原理与应用习题解答 3 -3 已 知 片 内 RAM中 （ 30 H） =64 H， （ 50 H） =04 H， 片 外 RAM中 （ 1000 H） =0 FFH， （ 2004 H） =00 H， 并 且 TAB=2000 H，试分析顺序执行每条指令的结果。 （1） MOV R 0，#30 H；（R 0）=30 H （2） MOV A，@R 0；（A）=64 H （3） MOV DPTR，#1000 H；（DPTR）=1000 H （4） MOVX @DPTR，A；（1000 H）=64 H （5） MOV A，50 H；（A）=04 H （6） MOV DPTR，#TAB；（DPTR）=2000 H （7） MOVC A，@A+DPTR；（A）=00 H （8） MOV P 1，A；（P 1）=00 H

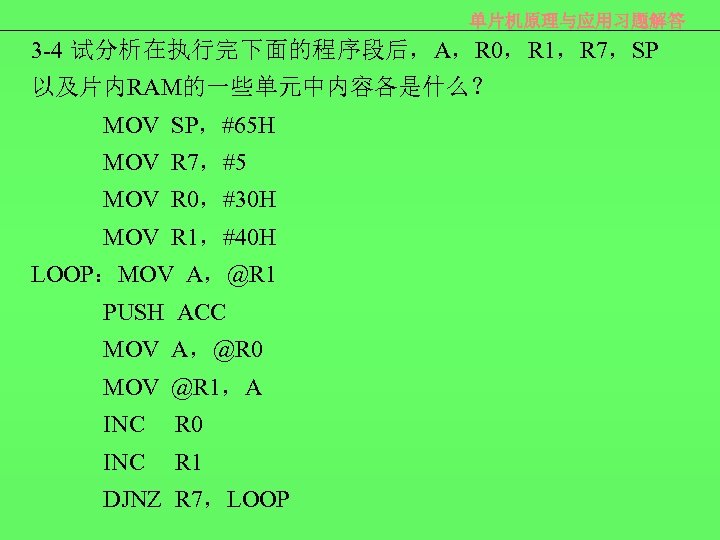

单片机原理与应用习题解答 3 -4 试分析在执行完下面的程序段后，A，R 0，R 1，R 7，SP 以及片内RAM的一些单元中内容各是什么？ MOV SP，#65 H MOV R 7，#5 MOV R 0，#30 H MOV R 1，#40 H LOOP：MOV A，@R 1 PUSH ACC MOV A，@R 0 MOV @R 1，A INC R 0 INC R 1 DJNZ R 7，LOOP

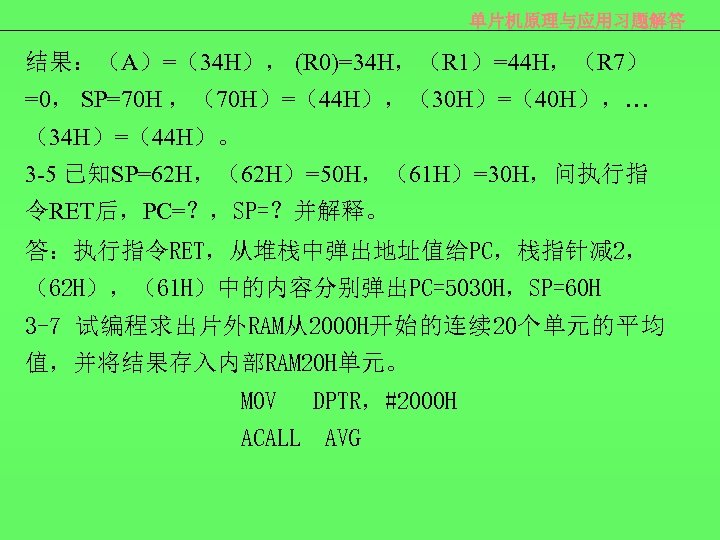

单片机原理与应用习题解答 结果：（A）=（34 H）， (R 0)=34 H，（R 1）=44 H，（R 7） =0， SP=70 H ，（70 H）=（44 H），（30 H）=（40 H），… （34 H）=（44 H）。 3 -5 已知SP=62 H，（62 H）=50 H，（61 H）=30 H，问执行指 令RET后，PC=？，SP=？并解释。 答：执行指令RET，从堆栈中弹出地址值给PC，栈指针减 2， （62 H），（61 H）中的内容分别弹出PC=5030 H，SP=60 H 3 -7 试编程求出片外RAM从2000 H开始的连续 20个单元的平均 值，并将结果存入内部RAM 20 H单元。 MOV ACALL DPTR，#2000 H AVG

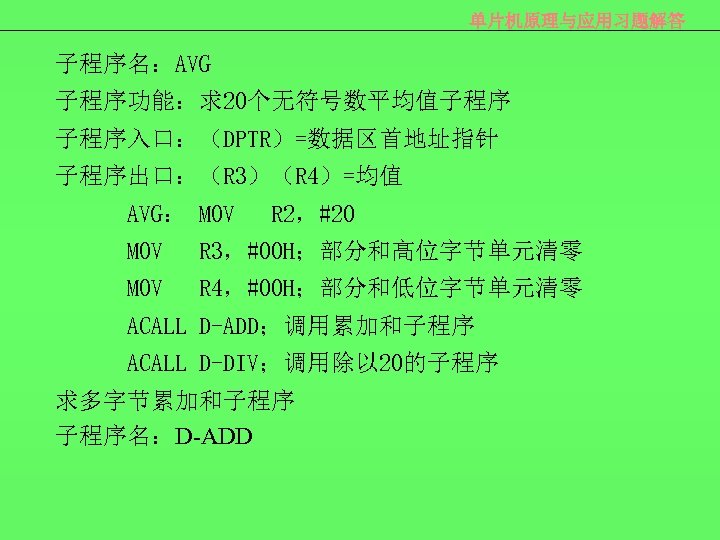

单片机原理与应用习题解答 子程序名：AVG 子程序功能：求20个无符号数平均值子程序 子程序入口：（DPTR）=数据区首地址指针 子程序出口：（R 3）（R 4）=均值 AVG： MOV R 2，#20 MOV R 3，#00 H；部分和高位字节单元清零 MOV R 4，#00 H；部分和低位字节单元清零 ACALL D-ADD；调用累加和子程序 ACALL D-DIV；调用除以 20的子程序 求多字节累加和子程序 子程序名：D-ADD

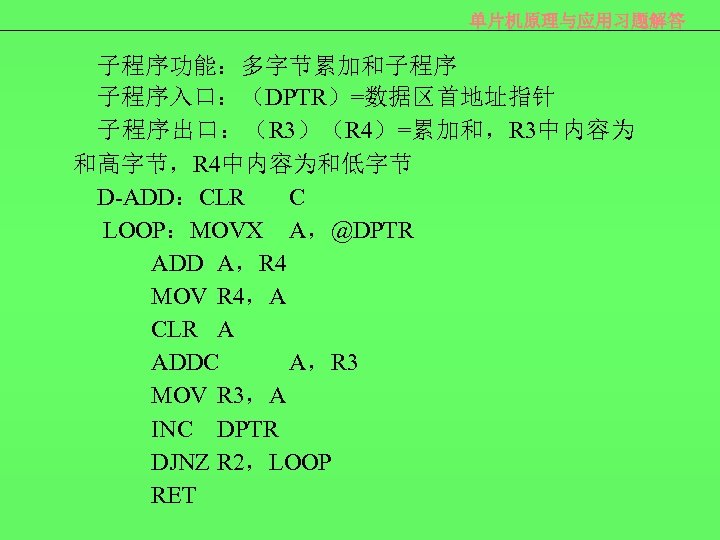

单片机原理与应用习题解答 子程序功能：多字节累加和子程序 子程序入口：（DPTR）=数据区首地址指针 子程序出口：（R 3）（R 4）=累加和，R 3中内容为 和高字节，R 4中内容为和低字节 D-ADD：CLR C LOOP：MOVX A，@DPTR ADD A，R 4 MOV R 4，A CLR A ADDC A，R 3 MOV R 3，A INC DPTR DJNZ R 2，LOOP RET

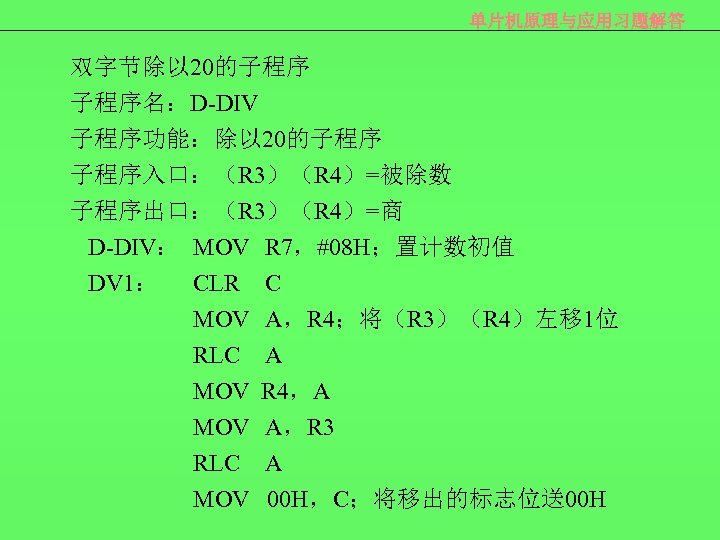

单片机原理与应用习题解答 双字节除以 20的子程序 子程序名：D-DIV 子程序功能：除以 20的子程序 子程序入口：（R 3）（R 4）=被除数 子程序出口：（R 3）（R 4）=商 D-DIV： MOV R 7，#08 H；置计数初值 DV 1： CLR C MOV A，R 4；将（R 3）（R 4）左移 1位 RLC A MOV R 4，A MOV A，R 3 RLC A MOV 00 H，C；将移出的标志位送00 H

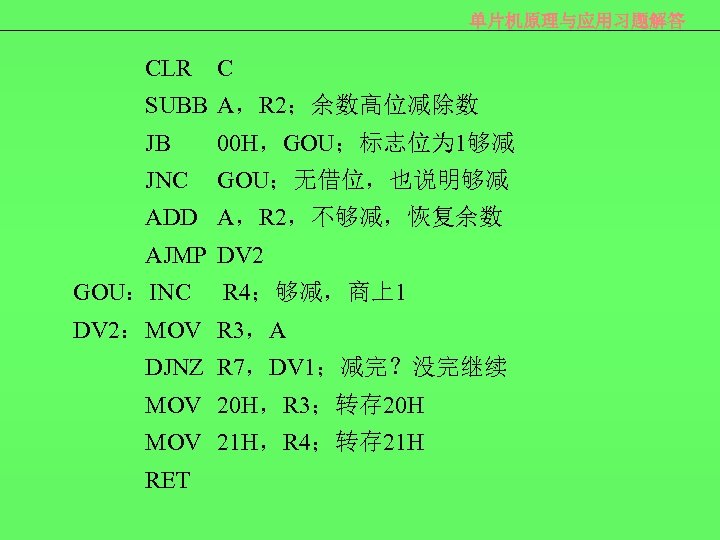

单片机原理与应用习题解答 CLR C SUBB A，R 2；余数高位减除数 JB 00 H，GOU；标志位为 1够减 JNC GOU；无借位，也说明够减 ADD A，R 2，不够减，恢复余数 AJMP DV 2 GOU：INC R 4；够减，商上1 DV 2：MOV R 3，A DJNZ R 7，DV 1；减完？没完继续 MOV 20 H，R 3；转存 20 H MOV 21 H，R 4；转存 21 H RET

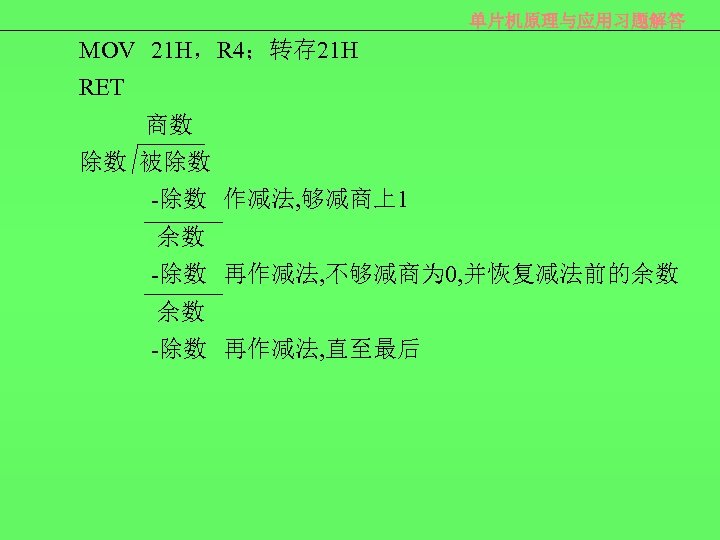

单片机原理与应用习题解答 MOV 21 H，R 4；转存 21 H RET 商数 除数 被除数 -除数 作减法, 够减商上1 余数 -除数 再作减法, 不够减商为 0, 并恢复减法前的余数 余数 -除数 再作减法, 直至最后

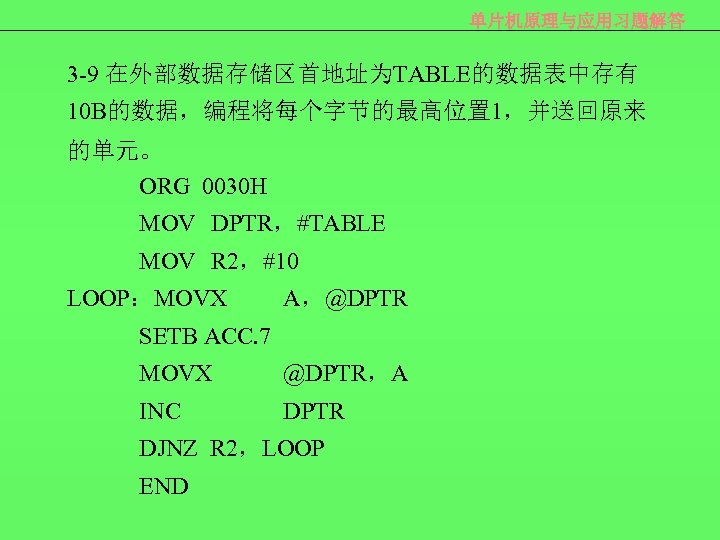

单片机原理与应用习题解答 3 -9 在外部数据存储区首地址为TABLE的数据表中存有 10 B的数据，编程将每个字节的最高位置 1，并送回原来 的单元。 ORG 0030 H MOV DPTR，#TABLE MOV R 2，#10 LOOP：MOVX A，@DPTR SETB ACC. 7 MOVX @DPTR，A INC DPTR DJNZ R 2，LOOP END

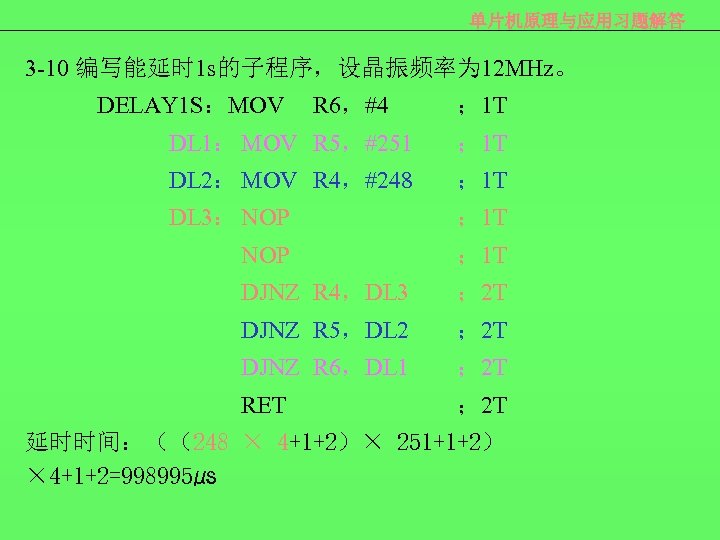

单片机原理与应用习题解答 3 -10 编写能延时 1 s的子程序，设晶振频率为 12 MHz。 DELAY 1 S：MOV R 6，#4 ； 1 T DL 1： MOV R 5，#251 ； 1 T DL 2： MOV R 4，#248 ； 1 T DL 3： NOP ； 1 T DJNZ R 4，DL 3 ； 2 T DJNZ R 5，DL 2 ； 2 T DJNZ R 6，DL 1 ； 2 T RET ； 2 T 延时时间：（（248 × 4+1+2）× 251+1+2） × 4+1+2=998995㎲

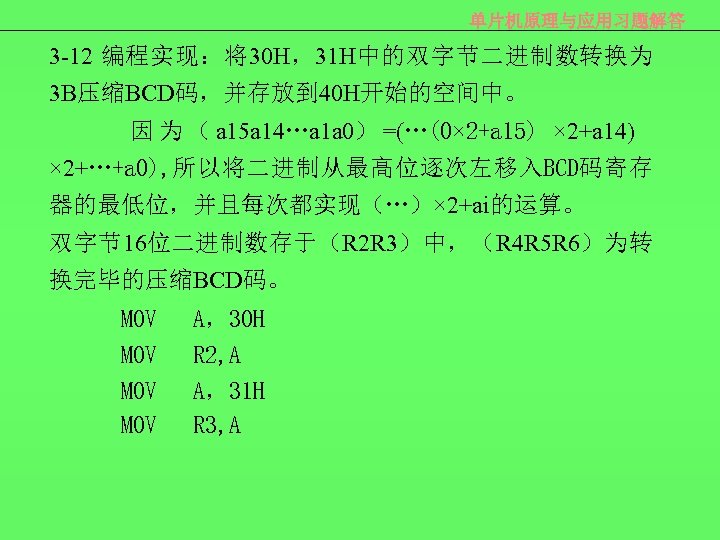

单片机原理与应用习题解答 3 -12 编程实现：将30 H，31 H中的双字节二进制数转换为 3 B压缩BCD码，并存放到 40 H开始的空间中。 因 为 （ a 15 a 14…a 1 a 0） =(…(0× 2+a 15) × 2+a 14) × 2+…+a 0), 所以将二进制从最高位逐次左移入BCD码寄存 器的最低位，并且每次都实现（…）× 2+ai的运算。 双字节16位二进制数存于（R 2 R 3）中，（R 4 R 5 R 6）为转 换完毕的压缩BCD码。 MOV MOV A，30 H R 2, A A，31 H R 3, A

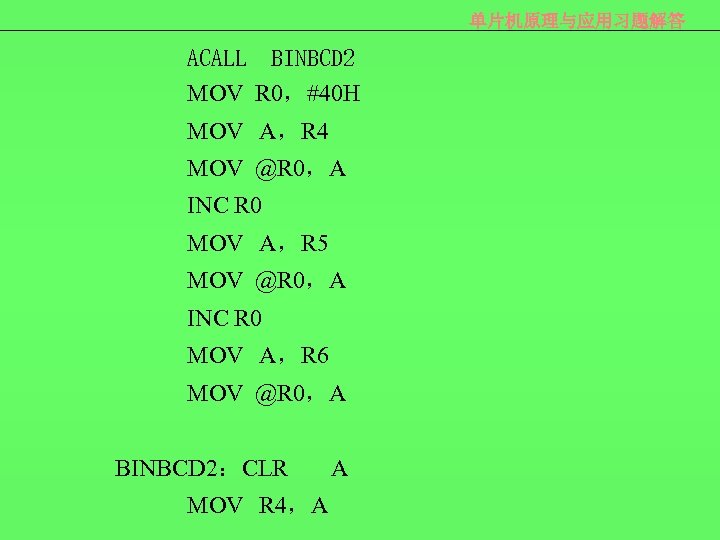

单片机原理与应用习题解答 ACALL BINBCD 2 MOV R 0，#40 H MOV A，R 4 MOV @R 0，A INC R 0 MOV A，R 5 MOV @R 0，A INC R 0 MOV A，R 6 MOV @R 0，A BINBCD 2：CLR MOV R 4，A A
单片机原理与应用习题解答 MOV R 5，A MOV R 6，A MOV R 7，#16 LOOP：CLR C MOV A，R 3 RLC A MOV R 3，A MOV A，R 2 RLC A MOV R 2，A MOV A，R 6 ADDC A，R 6 DA A

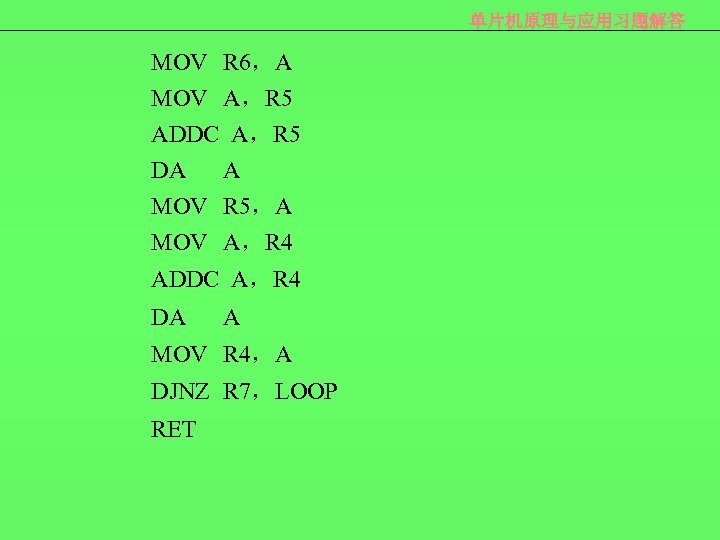

单片机原理与应用习题解答 MOV R 6，A MOV A，R 5 ADDC A，R 5 DA A MOV R 5，A MOV A，R 4 ADDC A，R 4 DA A MOV R 4，A DJNZ R 7，LOOP RET

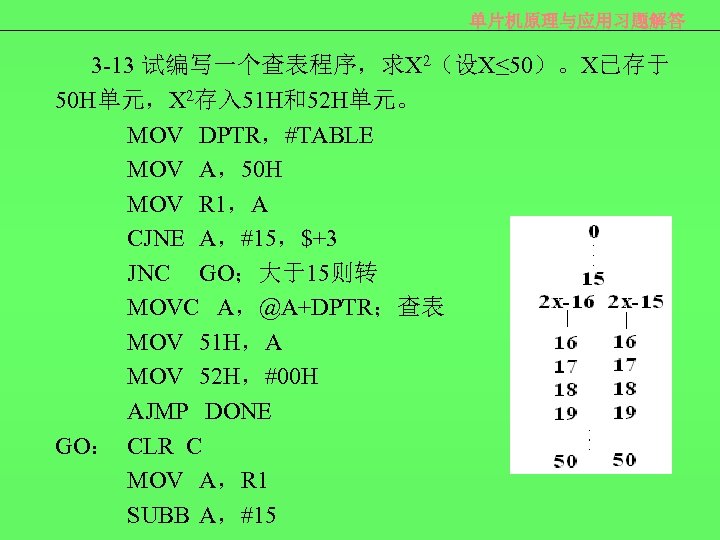

单片机原理与应用习题解答 3 -13 试编写一个查表程序，求X 2（设X≤ 50）。X已存于 50 H单元，X 2存入 51 H和52 H单元。 MOV DPTR，#TABLE MOV A，50 H MOV R 1，A CJNE A，#15，$+3 JNC GO；大于15则转 MOVC A，@A+DPTR；查表 MOV 51 H，A MOV 52 H，#00 H AJMP DONE GO： CLR C MOV A，R 1 SUBB A，#15

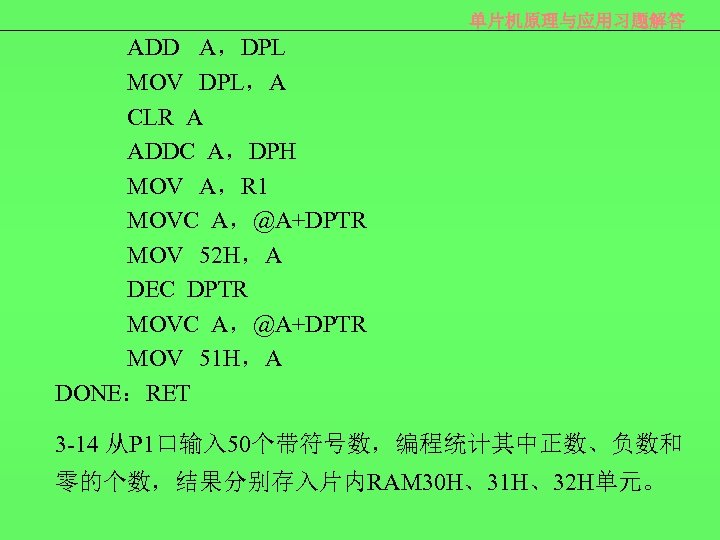

单片机原理与应用习题解答 ADD A，DPL MOV DPL，A CLR A ADDC A，DPH MOV A，R 1 MOVC A，@A+DPTR MOV 52 H，A DEC DPTR MOVC A，@A+DPTR MOV 51 H，A DONE：RET 3 -14 从P 1口输入 50个带符号数，编程统计其中正数、负数和 零的个数，结果分别存入片内RAM 30 H、31 H、32 H单元。

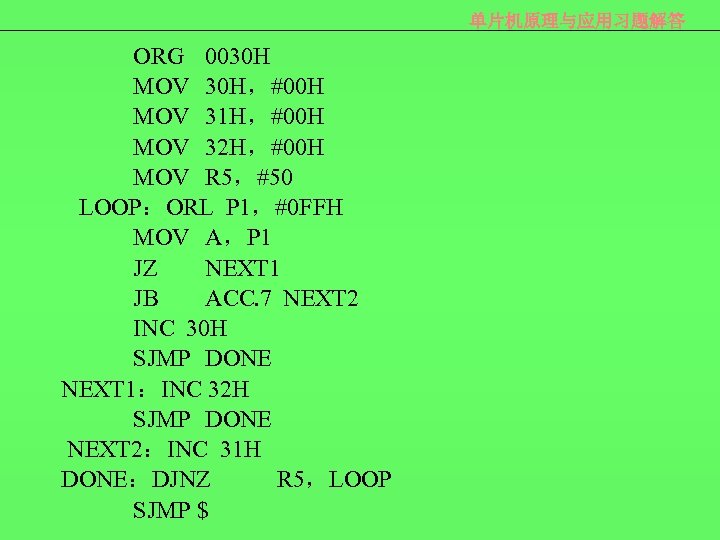

单片机原理与应用习题解答 ORG 0030 H MOV 30 H，#00 H MOV 31 H，#00 H MOV 32 H，#00 H MOV R 5，#50 LOOP：ORL P 1，#0 FFH MOV A，P 1 JZ NEXT 1 JB ACC. 7 NEXT 2 INC 30 H SJMP DONE NEXT 1：INC 32 H SJMP DONE NEXT 2：INC 31 H DONE：DJNZ R 5，LOOP SJMP $

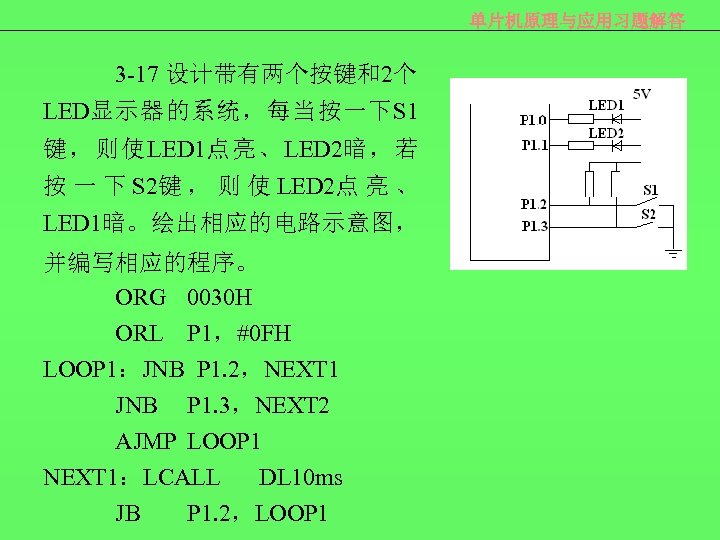

单片机原理与应用习题解答 3 -17 设计带有两个按键和2个 LED显示器的系统，每当按一下S 1 键，则使LED 1点亮、LED 2暗，若 按 一 下 S 2键 ， 则 使 LED 2点 亮 、 LED 1暗。绘出相应的电路示意图， 并编写相应的程序。 ORG 0030 H ORL P 1，#0 FH LOOP 1：JNB P 1. 2，NEXT 1 JNB P 1. 3，NEXT 2 AJMP LOOP 1 NEXT 1：LCALL DL 10 ms JB P 1. 2，LOOP 1
单片机原理与应用习题解答 JNB P 1. 2，$ MOV P 1，#FEH AJMP LOOP 1 NEXT 2：LCALL JB DL 10 ms P 1. 3，LOOP 1 JNB P 1. 3，$ MOV P 1，#FDH AJMP LOOP 1 RET DL 10 ms: ┇ RET

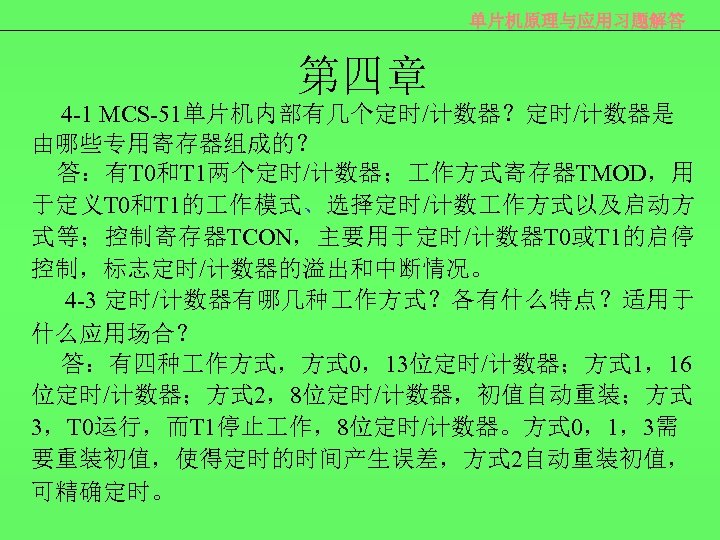

单片机原理与应用习题解答 第四章 4 -1 MCS-51单片机内部有几个定时/计数器？定时/计数器是 由哪些专用寄存器组成的？ 答：有T 0和T 1两个定时/计数器； 作方式寄存器TMOD，用 于定义T 0和T 1的 作模式、选择定时/计数 作方式以及启动方 式等；控制寄存器TCON，主要用于定时/计数器T 0或T 1的启停 控制，标志定时/计数器的溢出和中断情况。 4 -3 定时/计数器有哪几种 作方式？各有什么特点？适用于 什么应用场合？ 答：有四种 作方式，方式 0，13位定时/计数器；方式 1，16 位定时/计数器；方式 2，8位定时/计数器，初值自动重装；方式 3，T 0运行，而T 1停止 作，8位定时/计数器。方式 0，1，3需 要重装初值，使得定时的时间产生误差，方式 2自动重装初值， 可精确定时。

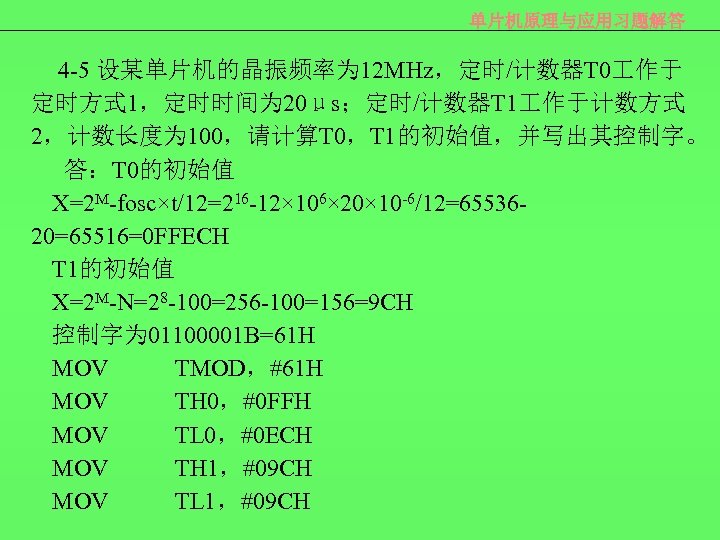

单片机原理与应用习题解答 4 -5 设某单片机的晶振频率为 12 MHz，定时/计数器T 0 作于 定时方式 1，定时时间为 20μs；定时/计数器T 1 作于计数方式 2，计数长度为 100，请计算T 0，T 1的初始值，并写出其控制字。 答：T 0的初始值 X=2 M-fosc×t/12=216 -12× 106× 20× 10 -6/12=6553620=65516=0 FFECH T 1的初始值 X=2 M-N=28 -100=256 -100=156=9 CH 控制字为 01100001 B=61 H MOV TMOD，#61 H MOV TH 0，#0 FFH MOV TL 0，#0 ECH MOV TH 1，#09 CH MOV TL 1，#09 CH

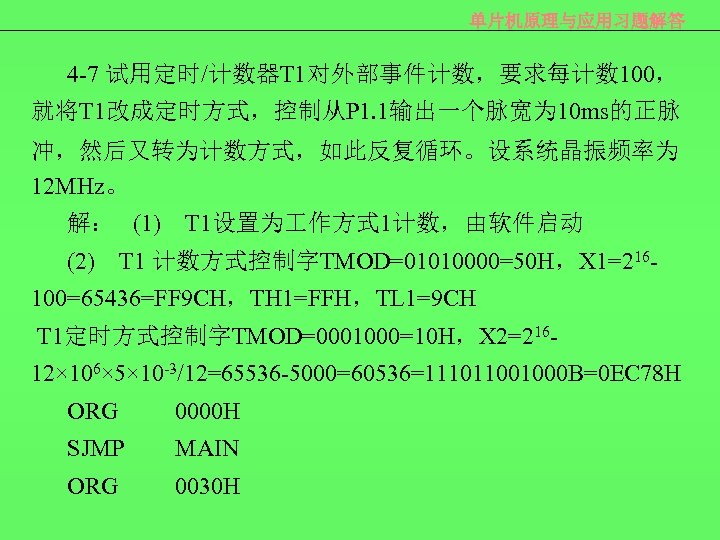

单片机原理与应用习题解答 4 -7 试用定时/计数器T 1对外部事件计数，要求每计数 100， 就将T 1改成定时方式，控制从P 1. 1输出一个脉宽为 10 ms的正脉 冲，然后又转为计数方式，如此反复循环。设系统晶振频率为 12 MHz。 解： (1) T 1设置为 作方式 1计数，由软件启动 (2) T 1 计数方式控制字TMOD=01010000=50 H，X 1=216100=65436=FF 9 CH，TH 1=FFH，TL 1=9 CH T 1定时方式控制字TMOD=0001000=10 H，X 2=21612× 106× 5× 10 -3/12=65536 -5000=60536=111011001000 B=0 EC 78 H ORG 0000 H SJMP MAIN ORG 0030 H

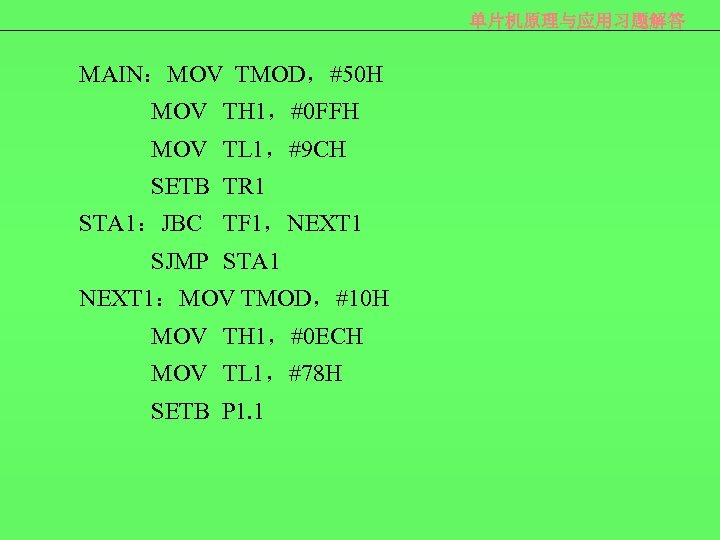

单片机原理与应用习题解答 MAIN：MOV TMOD，#50 H MOV TH 1，#0 FFH MOV TL 1，#9 CH SETB TR 1 STA 1：JBC TF 1，NEXT 1 SJMP STA 1 NEXT 1：MOV TMOD，#10 H MOV TH 1，#0 ECH MOV TL 1，#78 H SETB P 1. 1

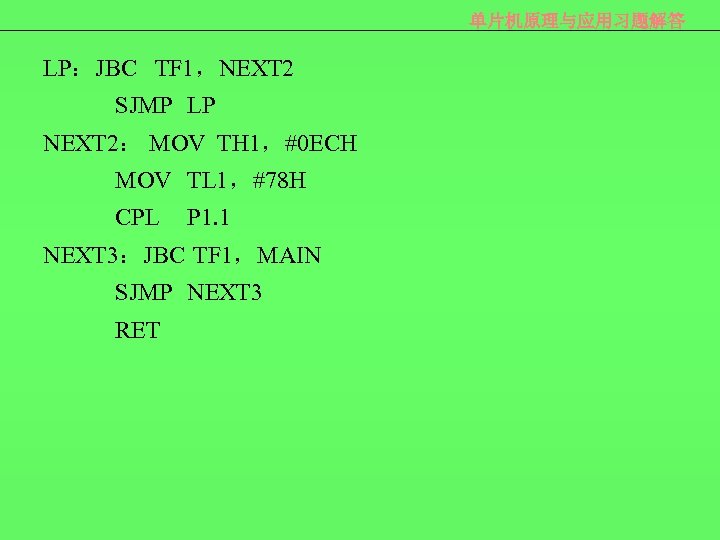

单片机原理与应用习题解答 LP：JBC TF 1，NEXT 2 SJMP LP NEXT 2： MOV TH 1，#0 ECH MOV TL 1，#78 H CPL P 1. 1 NEXT 3：JBC TF 1，MAIN SJMP NEXT 3 RET

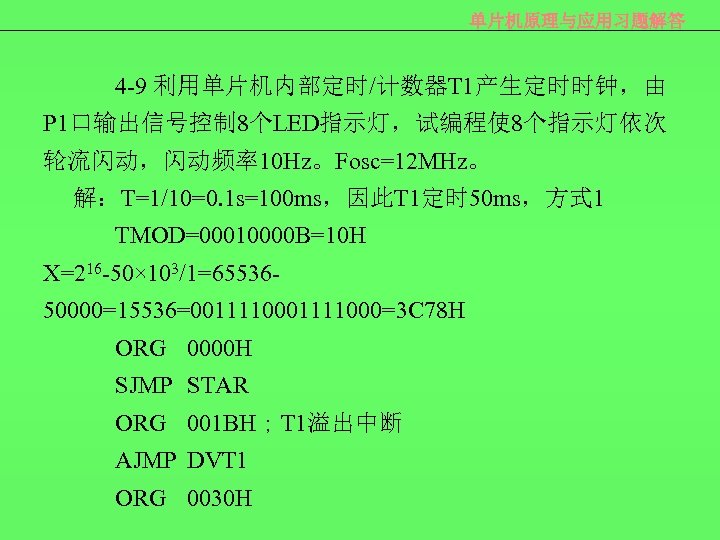

单片机原理与应用习题解答 4 -9 利用单片机内部定时/计数器T 1产生定时时钟，由 P 1口输出信号控制 8个LED指示灯，试编程使 8个指示灯依次 轮流闪动，闪动频率10 Hz。Fosc=12 MHz。 解：T=1/10=0. 1 s=100 ms，因此T 1定时 50 ms，方式 1 TMOD=00010000 B=10 H X=216 -50× 103/1=6553650000=15536=001111000=3 C 78 H ORG 0000 H SJMP STAR ORG 001 BH；T 1溢出中断 AJMP DVT 1 ORG 0030 H

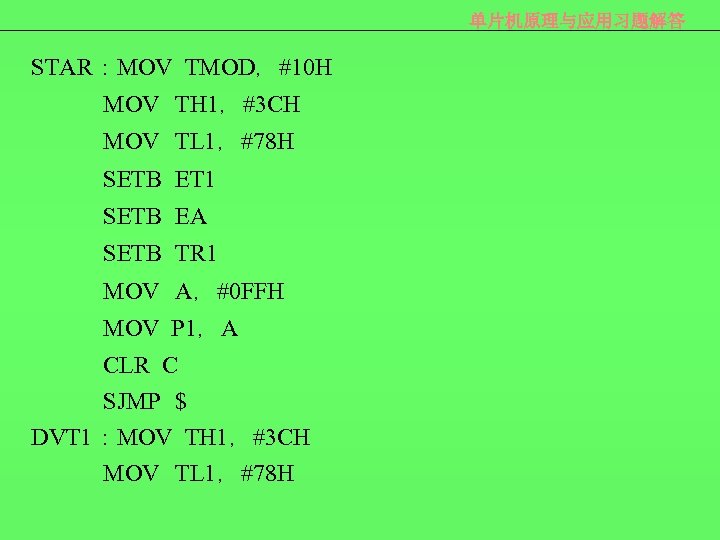

单片机原理与应用习题解答 STAR：MOV TMOD，#10 H MOV TH 1，#3 CH MOV TL 1，#78 H SETB ET 1 SETB EA SETB TR 1 MOV A，#0 FFH MOV P 1，A CLR C SJMP $ DVT 1：MOV TH 1，#3 CH MOV TL 1，#78 H

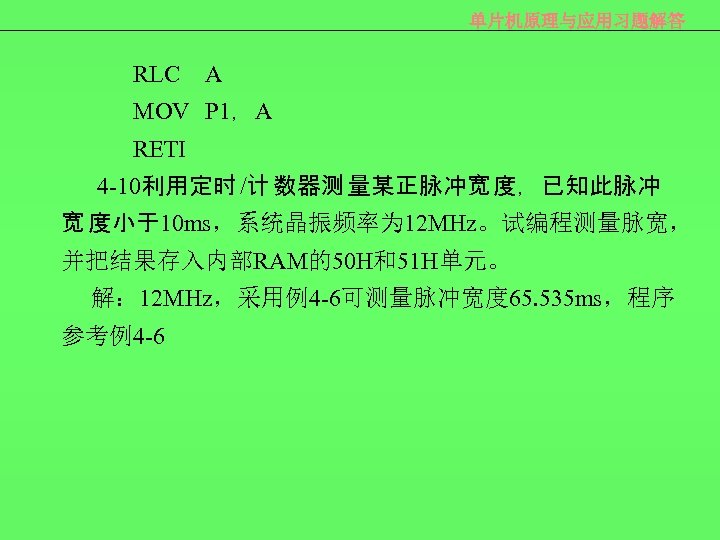

单片机原理与应用习题解答 RLC A MOV P 1，A RETI 4 -10利用定时 /计 数器测 量某正脉冲宽 度，已知此脉冲 宽 度小于10 ms，系统晶振频率为 12 MHz。试编程测量脉宽， 并把结果存入内部RAM的50 H和51 H单元。 解： 12 MHz，采用例4 -6可测量脉冲宽度 65. 535 ms，程序 参考例4 -6

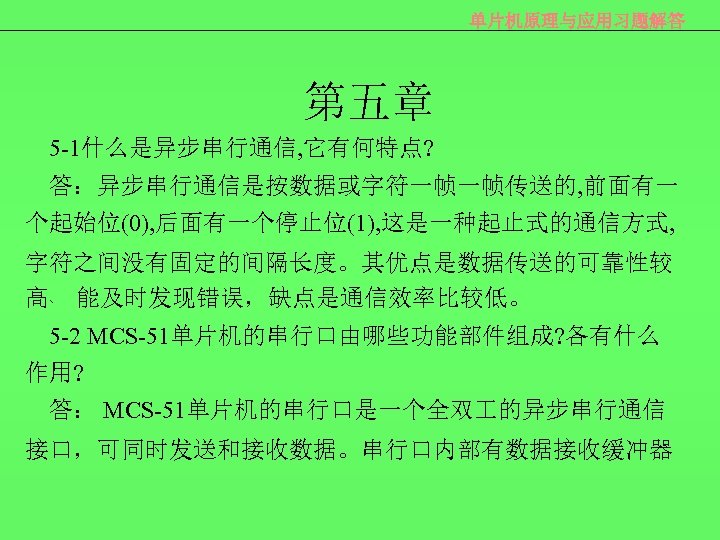

单片机原理与应用习题解答 第五章 5 -1什么是异步串行通信, 它有何特点? 答：异步串行通信是按数据或字符一帧一帧传送的, 前面有一 个起始位(0), 后面有一个停止位(1), 这是一种起止式的通信方式, 字符之间没有固定的间隔长度。其优点是数据传送的可靠性较 高﹑ 能及时发现错误，缺点是通信效率比较低。 5 -2 MCS-51单片机的串行口由哪些功能部件组成? 各有什么 作用? 答： MCS-51单片机的串行口是一个全双 的异步串行通信 接口，可同时发送和接收数据。串行口内部有数据接收缓冲器

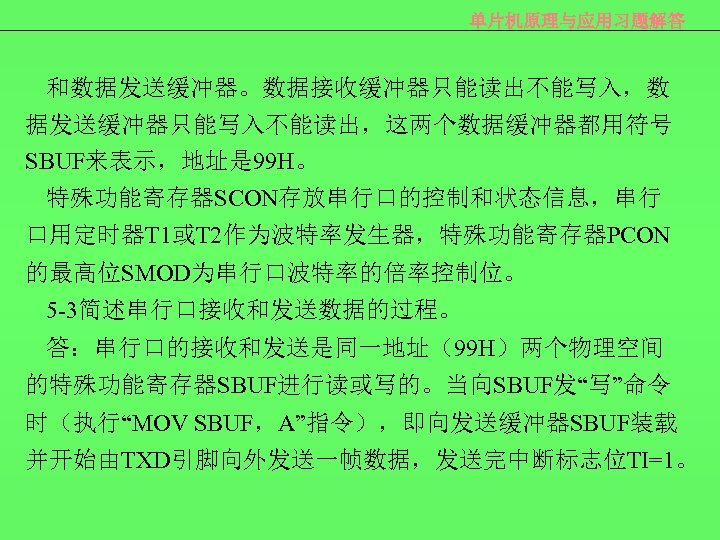

单片机原理与应用习题解答 和数据发送缓冲器。数据接收缓冲器只能读出不能写入，数 据发送缓冲器只能写入不能读出，这两个数据缓冲器都用符号 SBUF来表示，地址是 99 H。 特殊功能寄存器SCON存放串行口的控制和状态信息，串行 口用定时器T 1或T 2作为波特率发生器，特殊功能寄存器PCON 的最高位SMOD为串行口波特率的倍率控制位。 5 -3简述串行口接收和发送数据的过程。 答：串行口的接收和发送是同一地址（99 H）两个物理空间 的特殊功能寄存器SBUF进行读或写的。当向SBUF发“写”命令 时（执行“MOV SBUF，A”指令），即向发送缓冲器SBUF装载 并开始由TXD引脚向外发送一帧数据，发送完中断标志位TI=1。

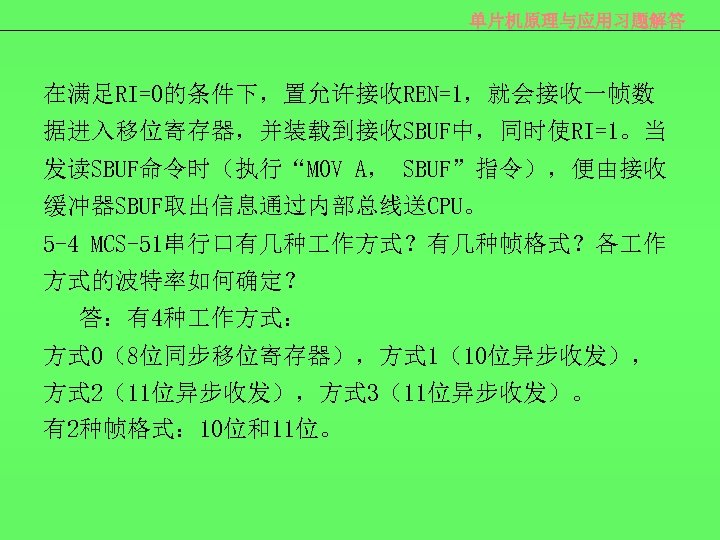

单片机原理与应用习题解答 在满足RI=0的条件下，置允许接收REN=1，就会接收一帧数 据进入移位寄存器，并装载到接收SBUF中，同时使RI=1。当 发读SBUF命令时（执行“MOV A， SBUF”指令），便由接收 缓冲器SBUF取出信息通过内部总线送CPU。 5 -4 MCS-51串行口有几种 作方式？有几种帧格式？各 作 方式的波特率如何确定？ 答：有4种 作方式： 方式 0（8位同步移位寄存器），方式 1（10位异步收发）， 方式 2（11位异步收发），方式 3（11位异步收发）。 有2种帧格式： 10位和11位。

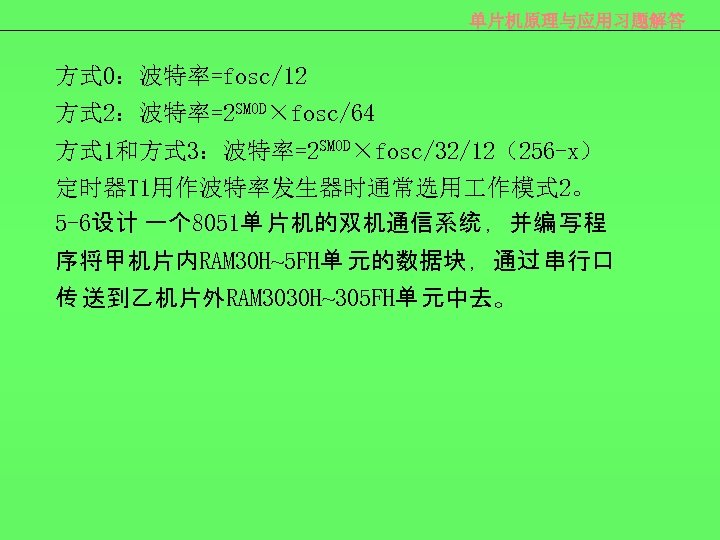

单片机原理与应用习题解答 方式 0：波特率=fosc/12 方式 2：波特率=2 SMOD×fosc/64 方式 1和方式 3：波特率=2 SMOD×fosc/32/12（256 -x） 定时器T 1用作波特率发生器时通常选用 作模式 2。 5 -6设计 一个 8051单 片机的双机通信系统 ，并编 写程 序将甲机片内RAM 30 H~5 FH单 元的数据块 ，通过 串行口 传 送到乙机片外RAM 3030 H~305 FH单 元中去。

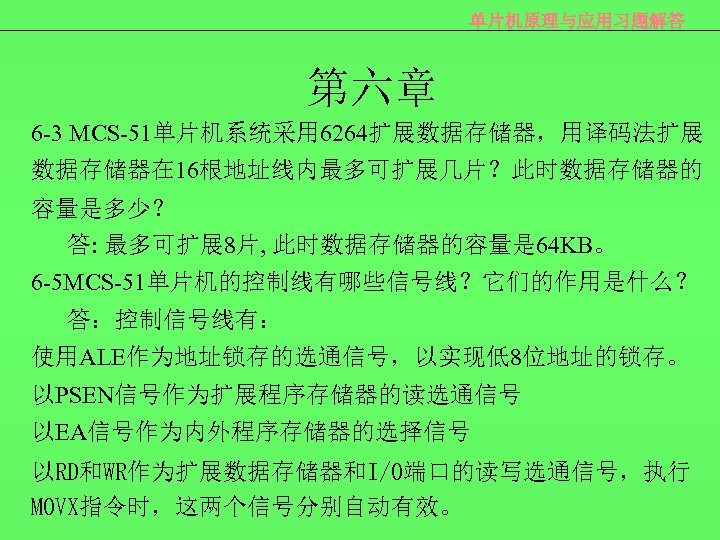

单片机原理与应用习题解答 第六章 6 -3 MCS-51单片机系统采用 6264扩展数据存储器，用译码法扩展 数据存储器在 16根地址线内最多可扩展几片？此时数据存储器的 容量是多少？ 答: 最多可扩展 8片, 此时数据存储器的容量是 64 KB。 6 -5 MCS-51单片机的控制线有哪些信号线？它们的作用是什么？ 答：控制信号线有： 使用ALE作为地址锁存的选通信号，以实现低8位地址的锁存。 以PSEN信号作为扩展程序存储器的读选通信号 以EA信号作为内外程序存储器的选择信号 以RD和WR作为扩展数据存储器和I/O端口的读写选通信号，执行 MOVX指令时，这两个信号分别自动有效。

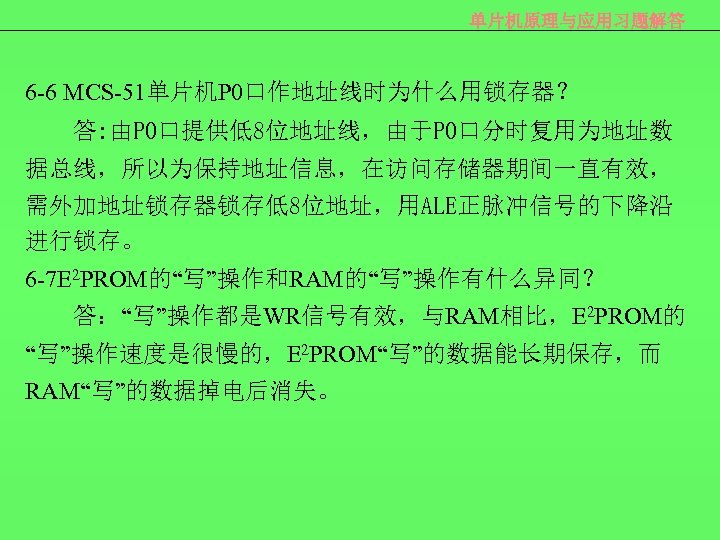

单片机原理与应用习题解答 6 -6 MCS-51单片机P 0口作地址线时为什么用锁存器？ 答: 由P 0口提供低8位地址线，由于P 0口分时复用为地址数 据总线，所以为保持地址信息，在访问存储器期间一直有效， 需外加地址锁存器锁存低8位地址，用ALE正脉冲信号的下降沿 进行锁存。 6 -7 E 2 PROM的“写”操作和RAM的“写”操作有什么异同？ 答：“写”操作都是WR信号有效，与RAM相比，E 2 PROM的 “写”操作速度是很慢的，E 2 PROM“写”的数据能长期保存，而 RAM“写”的数据掉电后消失。

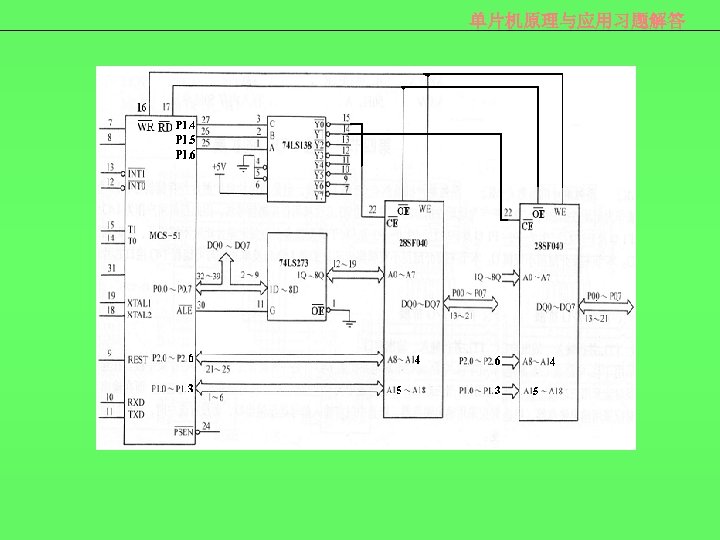

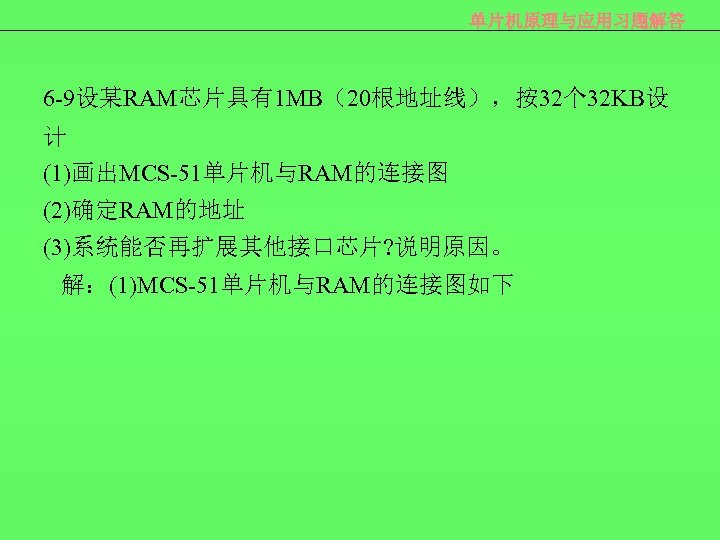

单片机原理与应用习题解答 6 -9设某RAM芯片具有1 MB（20根地址线），按32个 32 KB设 计 (1)画出MCS-51单片机与RAM的连接图 (2)确定RAM的地址 (3)系统能否再扩展其他接口芯片? 说明原因。 解：(1)MCS-51单片机与RAM的连接图如下
单片机原理与应用习题解答
单片机原理与应用习题解答 (2)RAM的地址 单片机信号 P 1. 6 P 1. 5 P 1. 4 0 0 0 P 1. 3 P 1. 2 P 1. 1 P 1. 0 A 18 A 17 A 16 A 15 0 0 0 0 A 14 A 13 … A 0 0000 H~7 FFFH 28 SF 040 A 19 页面 0 … … 页面 15 0 0 0 1 1 1 1 0000 H~7 FFFH 页面 16 0 0 1 0 0 0 0 0000 H~7 FFFH … … 页面 31 0 0 1 1 1 1 1 0000 H~7 FFFH

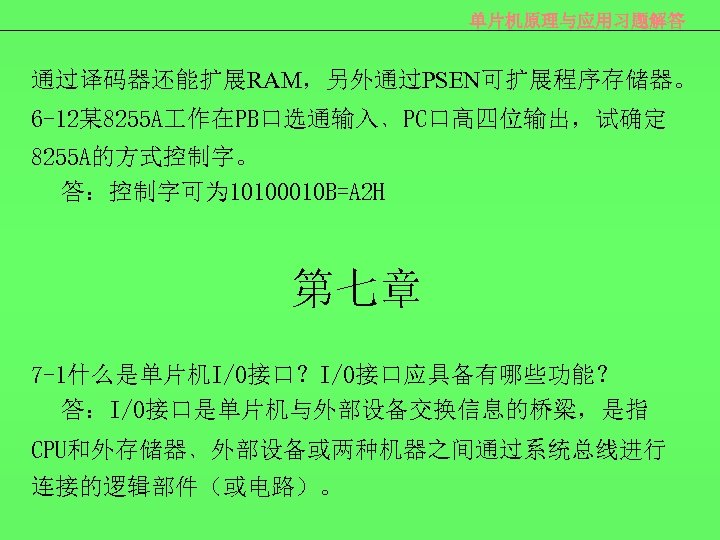

单片机原理与应用习题解答 通过译码器还能扩展RAM，另外通过PSEN可扩展程序存储器。 6 -12某 8255 A 作在PB口选通输入﹑PC口高四位输出，试确定 8255 A的方式控制字。 答：控制字可为 10100010 B=A 2 H 第七章 7 -1什么是单片机I/O接口？I/O接口应具备有哪些功能？ 答：I/O接口是单片机与外部设备交换信息的桥梁，是指 CPU和外存储器﹑外部设备或两种机器之间通过系统总线进行 连接的逻辑部件（或电路）。

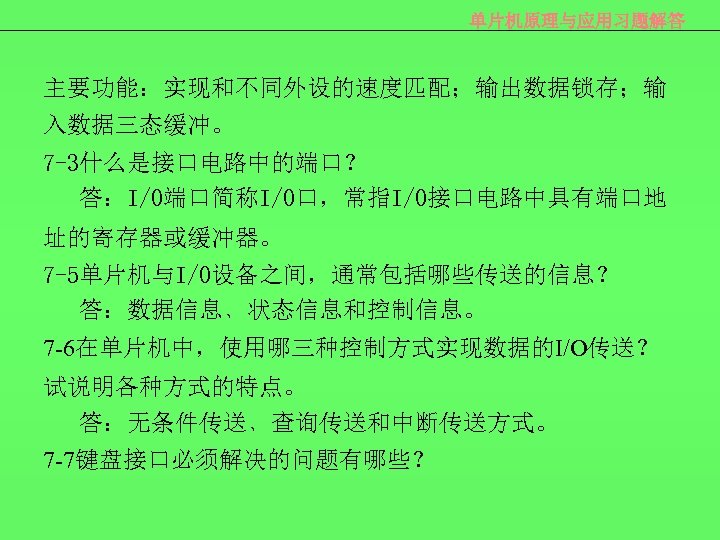

单片机原理与应用习题解答 主要功能：实现和不同外设的速度匹配；输出数据锁存；输 入数据三态缓冲。 7 -3什么是接口电路中的端口？ 答：I/O端口简称I/O口，常指I/O接口电路中具有端口地 址的寄存器或缓冲器。 7 -5单片机与I/O设备之间，通常包括哪些传送的信息？ 答：数据信息﹑状态信息和控制信息。 7 -6在单片机中，使用哪三种控制方式实现数据的I/O传送？ 试说明各种方式的特点。 答：无条件传送﹑查询传送和中断传送方式。 7 -7键盘接口必须解决的问题有哪些？

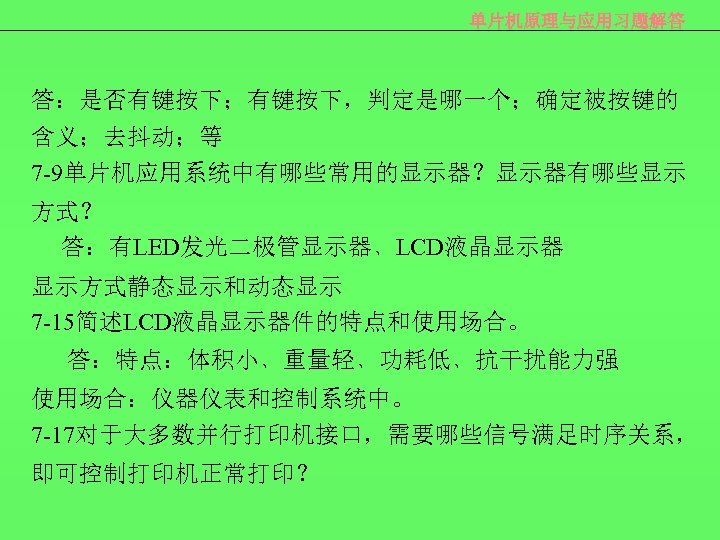

单片机原理与应用习题解答 答：是否有键按下；有键按下，判定是哪一个；确定被按键的 含义；去抖动；等 7 -9单片机应用系统中有哪些常用的显示器？显示器有哪些显示 方式？ 答：有LED发光二极管显示器﹑LCD液晶显示器 显示方式静态显示和动态显示 7 -15简述LCD液晶显示器件的特点和使用场合。 答：特点：体积小﹑重量轻﹑功耗低﹑抗干扰能力强 使用场合：仪器仪表和控制系统中。 7 -17对于大多数并行打印机接口，需要哪些信号满足时序关系， 即可控制打印机正常打印？

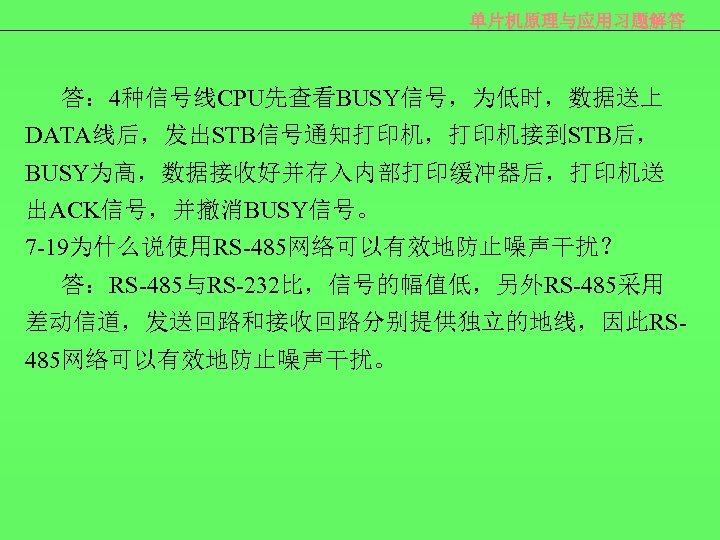

单片机原理与应用习题解答 答： 4种信号线CPU先查看BUSY信号，为低时，数据送上 DATA线后，发出STB信号通知打印机，打印机接到STB后， BUSY为高，数据接收好并存入内部打印缓冲器后，打印机送 出ACK信号，并撤消BUSY信号。 7 -19为什么说使用RS-485网络可以有效地防止噪声干扰？ 答：RS-485与RS-232比，信号的幅值低，另外RS-485采用 差动信道，发送回路和接收回路分别提供独立的地线，因此RS 485网络可以有效地防止噪声干扰。

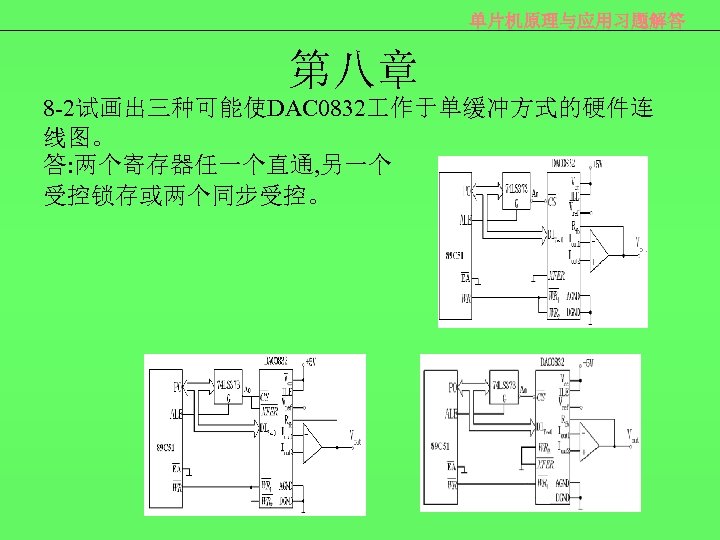

单片机原理与应用习题解答 第八章 8 -2试画出三种可能使DAC 0832 作于单缓冲方式的硬件连 线图。 答: 两个寄存器任一个直通, 另一个 受控锁存或两个同步受控。

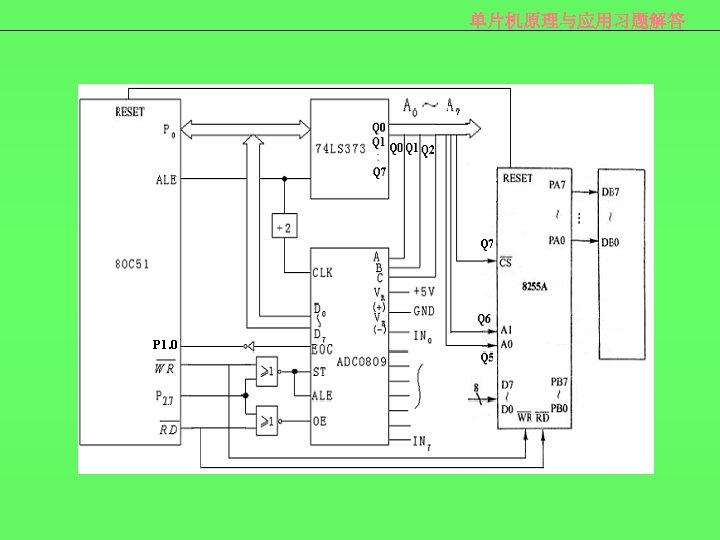

单片机原理与应用习题解答 8 -5在例8 -5中，用 8255 A作接口，则应如何将ADC 0809与 8255 A连接？试画出其连接示意图。用查询方式读取转换结 果，写出相应的采集程序。 解：ADC 0809各通道地址为 7 FF 0 H~7 FF 7 H 8255 A的4个地址分别为：PA口岸FF 1 FH，PB口FF 3 FH，PC口 FF 5 FH，控制字寄存器地址FF 7 FH。
单片机原理与应用习题解答

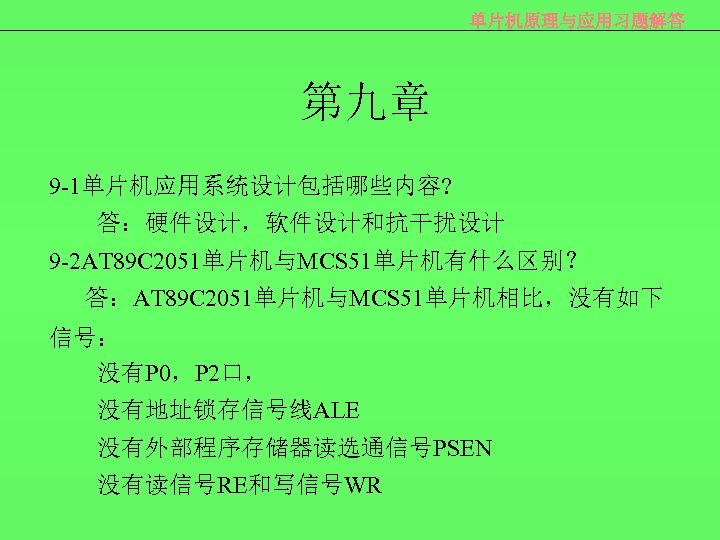

单片机原理与应用习题解答 第九章 9 -1单片机应用系统设计包括哪些内容? 答：硬件设计，软件设计和抗干扰设计 9 -2 AT 89 C 2051单片机与MCS 51单片机有什么区别？ 答：AT 89 C 2051单片机与MCS 51单片机相比，没有如下 信号： 没有P 0，P 2口， 没有地址锁存信号线ALE 没有外部程序存储器读选通信号PSEN 没有读信号RE和写信号WR

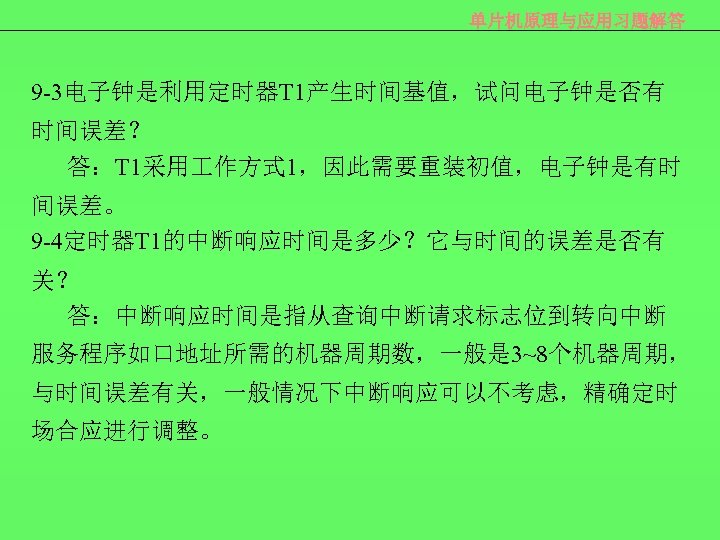

单片机原理与应用习题解答 9 -3电子钟是利用定时器T 1产生时间基值，试问电子钟是否有 时间误差？ 答：T 1采用 作方式 1，因此需要重装初值，电子钟是有时 间误差。 9 -4定时器T 1的中断响应时间是多少？它与时间的误差是否有 关？ 答：中断响应时间是指从查询中断请求标志位到转向中断 服务程序如口地址所需的机器周期数，一般是 3~8个机器周期， 与时间误差有关，一般情况下中断响应可以不考虑，精确定时 场合应进行调整。

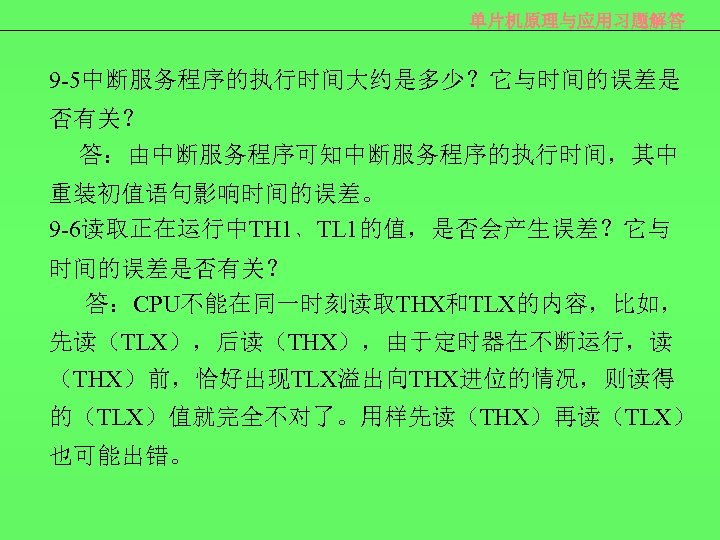

单片机原理与应用习题解答 9 -5中断服务程序的执行时间大约是多少？它与时间的误差是 否有关？ 答：由中断服务程序可知中断服务程序的执行时间，其中 重装初值语句影响时间的误差。 9 -6读取正在运行中TH 1﹑TL 1的值，是否会产生误差？它与 时间的误差是否有关？ 答：CPU不能在同一时刻读取THX和TLX的内容，比如， 先读（TLX），后读（THX），由于定时器在不断运行，读 （THX）前，恰好出现TLX溢出向THX进位的情况，则读得 的（TLX）值就完全不对了。用样先读（THX）再读（TLX） 也可能出错。

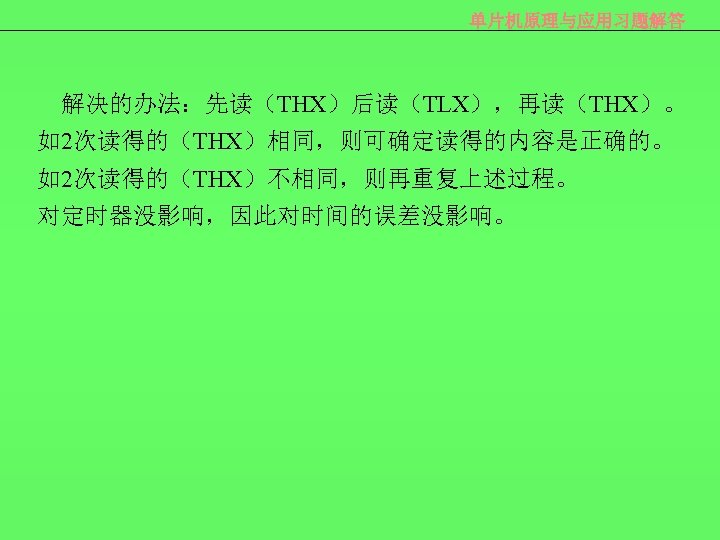

单片机原理与应用习题解答 解决的办法：先读（THX）后读（TLX），再读（THX）。 如2次读得的（THX）相同，则可确定读得的内容是正确的。 如2次读得的（THX）不相同，则再重复上述过程。 对定时器没影响，因此对时间的误差没影响。

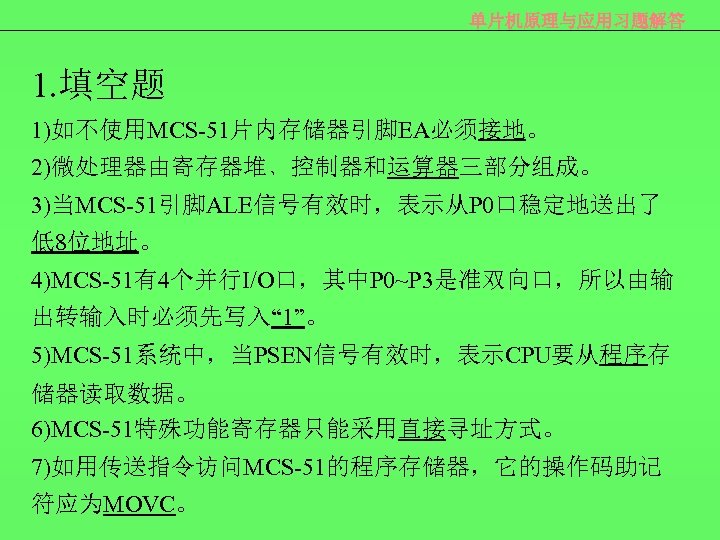

单片机原理与应用习题解答 1. 填空题 1)如不使用MCS-51片内存储器引脚EA必须接地。 2)微处理器由寄存器堆﹑控制器和运算器三部分组成。 3)当MCS-51引脚ALE信号有效时，表示从P 0口稳定地送出了 低8位地址。 4)MCS-51有4个并行I/O口，其中P 0~P 3是准双向口，所以由输 出转输入时必须先写入“ 1”。 5)MCS-51系统中，当PSEN信号有效时，表示CPU要从程序存 储器读取数据。 6)MCS-51特殊功能寄存器只能采用直接寻址方式。 7)如用传送指令访问MCS-51的程序存储器，它的操作码助记 符应为MOVC。

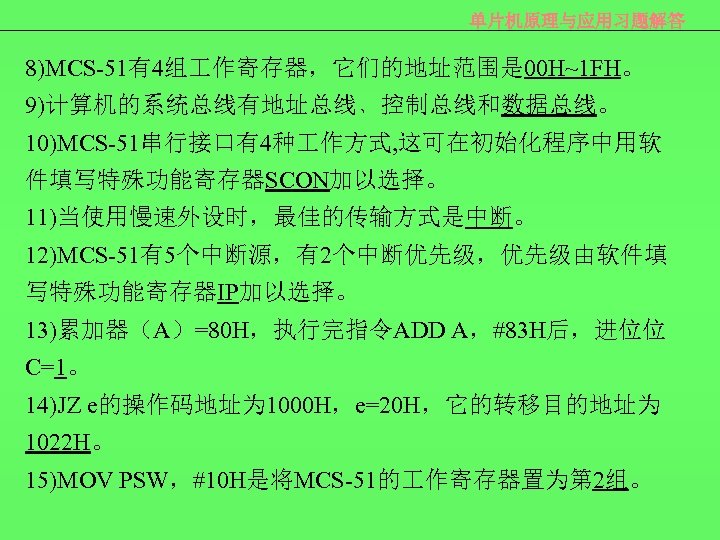

单片机原理与应用习题解答 8)MCS-51有4组 作寄存器，它们的地址范围是 00 H~1 FH。 9)计算机的系统总线有地址总线﹑控制总线和数据总线。 10)MCS-51串行接口有4种 作方式, 这可在初始化程序中用软 件填写特殊功能寄存器SCON加以选择。 11)当使用慢速外设时，最佳的传输方式是中断。 12)MCS-51有5个中断源，有2个中断优先级，优先级由软件填 写特殊功能寄存器IP加以选择。 13)累加器（A）=80 H，执行完指令ADD A，#83 H后，进位位 C=1。 14)JZ e的操作码地址为 1000 H，e=20 H，它的转移目的地址为 1022 H。 15)MOV PSW，#10 H是将MCS-51的 作寄存器置为第 2组。

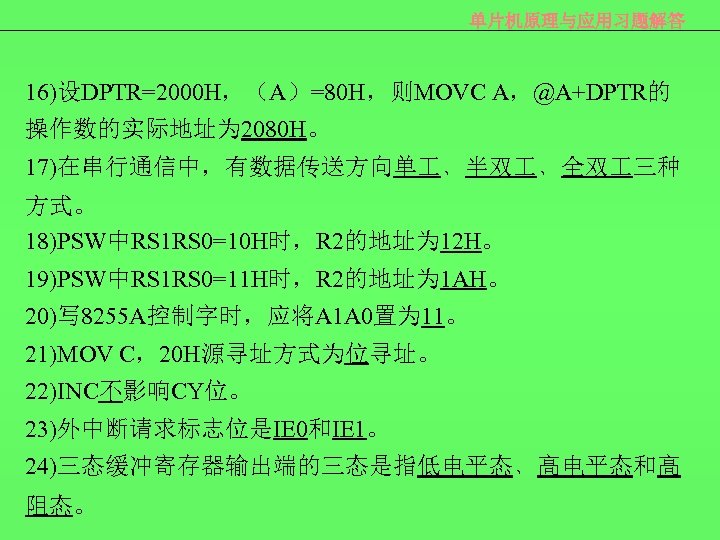

单片机原理与应用习题解答 16)设DPTR=2000 H，（A）=80 H，则MOVC A，@A+DPTR的 操作数的实际地址为 2080 H。 17)在串行通信中，有数据传送方向单 ﹑半双 ﹑全双 三种 方式。 18)PSW中RS 1 RS 0=10 H时，R 2的地址为 12 H。 19)PSW中RS 1 RS 0=11 H时，R 2的地址为 1 AH。 20)写 8255 A控制字时，应将A 1 A 0置为 11。 21)MOV C，20 H源寻址方式为位寻址。 22)INC不影响CY位。 23)外中断请求标志位是IE 0和IE 1。 24)三态缓冲寄存器输出端的三态是指低电平态﹑高电平态和高 阻态。

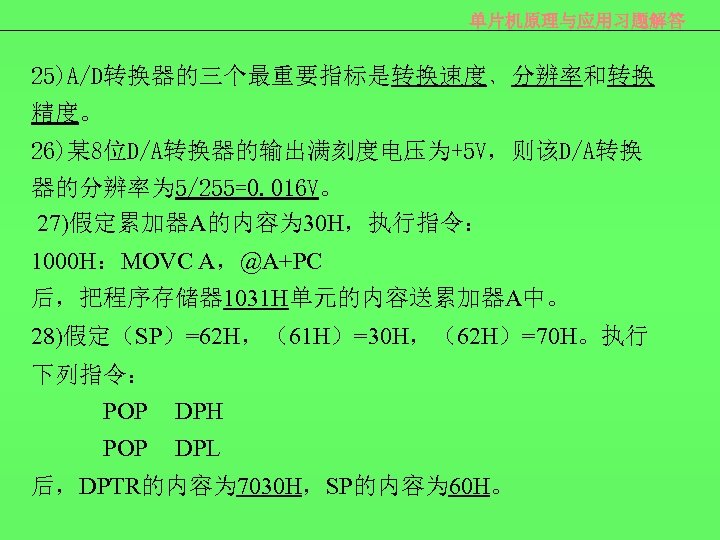

单片机原理与应用习题解答 25)A/D转换器的三个最重要指标是转换速度﹑分辨率和转换 精度。 26)某 8位D/A转换器的输出满刻度电压为+5 V，则该D/A转换 器的分辨率为 5/255=0. 016 V。 27)假定累加器A的内容为 30 H，执行指令： 1000 H：MOVC A，@A+PC 后，把程序存储器 1031 H单元的内容送累加器A中。 28)假定（SP）=62 H，（61 H）=30 H，（62 H）=70 H。执行 下列指令： POP DPH POP DPL 后，DPTR的内容为 7030 H，SP的内容为 60 H。

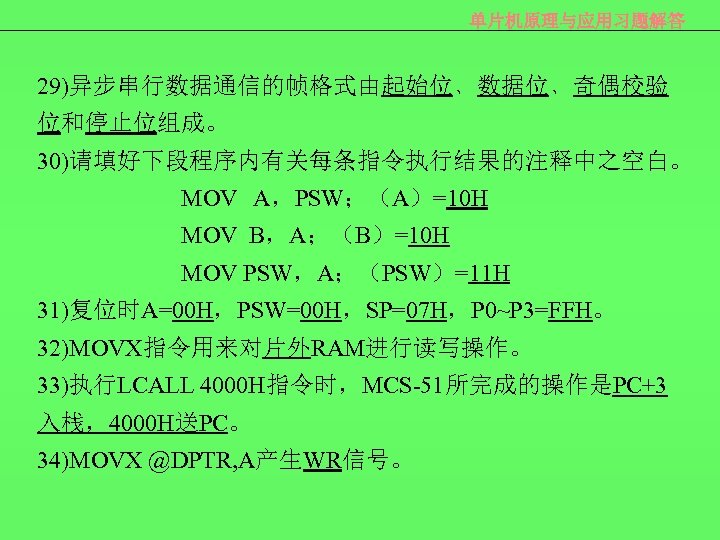

单片机原理与应用习题解答 29)异步串行数据通信的帧格式由起始位﹑数据位﹑奇偶校验 位和停止位组成。 30)请填好下段程序内有关每条指令执行结果的注释中之空白。 MOV A，PSW；（A）=10 H MOV B，A；（B）=10 H MOV PSW，A；（PSW）=11 H 31)复位时A=00 H，PSW=00 H，SP=07 H，P 0~P 3=FFH。 32)MOVX指令用来对片外RAM进行读写操作。 33)执行LCALL 4000 H指令时，MCS-51所完成的操作是PC+3 入栈，4000 H送PC。 34)MOVX @DPTR, A产生WR信号。
单片机原理与应用习题解答 35)要测量INT 0引脚上的一个正脉冲宽度，那么特殊功能寄存 器TMOD的内容应为 09 H。 36）MOVX A，@DPTR产生RD信号。 37）MCS-51的中断允许触发器内容为 83 H，CPU将响应的中断 请求是：INT 0，T 0。 38）在多机通信中，主机发送从机地址呼叫从机时，其TB 8位 为 1；各从机此前必须将其SCON中的REN位和SM 2位设置为 1。 39）T 0和T 1两引脚也可作为外部中断输入引脚，这时TMOD 寄存器中的C/T位应当为 1。 40）RETI指令以及任何访问IE和IP寄存器的指令执行过后， CPU不能马上响应中断。

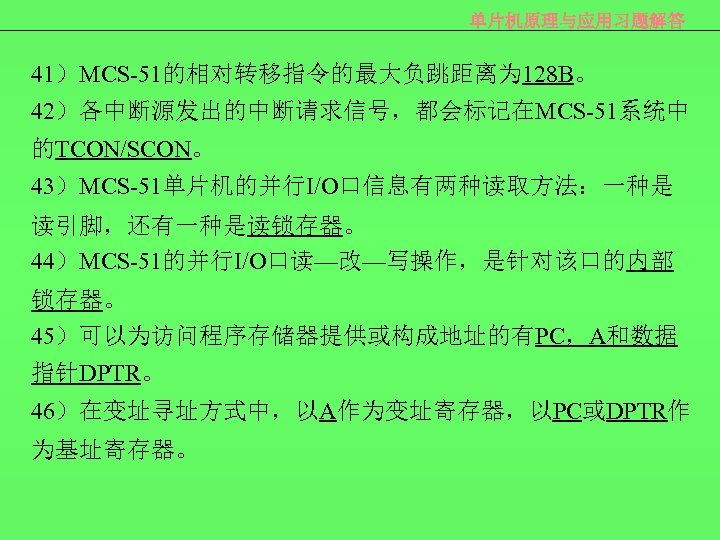

单片机原理与应用习题解答 41）MCS-51的相对转移指令的最大负跳距离为 128 B。 42）各中断源发出的中断请求信号，都会标记在MCS-51系统中 的TCON/SCON。 43）MCS-51单片机的并行I/O口信息有两种读取方法：一种是 读引脚，还有一种是读锁存器。 44）MCS-51的并行I/O口读—改—写操作，是针对该口的内部 锁存器。 45）可以为访问程序存储器提供或构成地址的有PC，A和数据 指针DPTR。 46）在变址寻址方式中，以A作为变址寄存器，以PC或DPTR作 为基址寄存器。

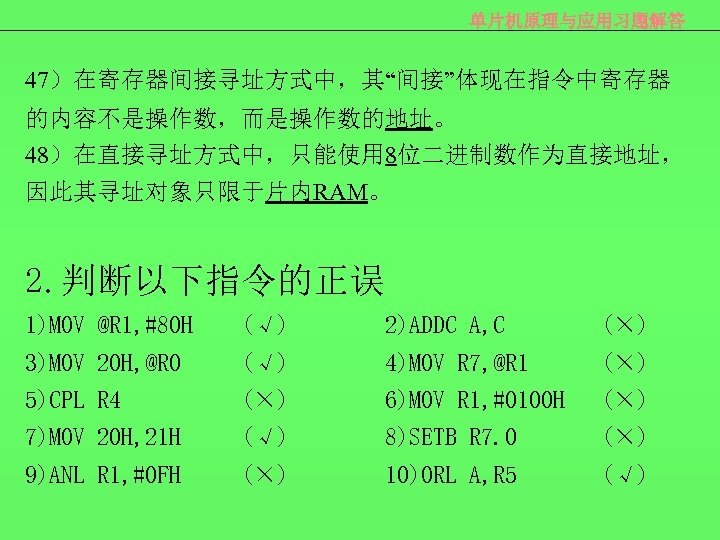

单片机原理与应用习题解答 47）在寄存器间接寻址方式中，其“间接”体现在指令中寄存器 的内容不是操作数，而是操作数的地址。 48）在直接寻址方式中，只能使用 8位二进制数作为直接地址， 因此其寻址对象只限于片内RAM。 2. 判断以下指令的正误 1)MOV @R 1, #80 H (√) 2)ADDC A, C (×) 3)MOV 20 H, @R 0 (√) 4)MOV R 7, @R 1 (×) 5)CPL R 4 (×) 6)MOV R 1, #0100 H (×) 7)MOV 20 H, 21 H (√) 8)SETB R 7. 0 (×) 9)ANL R 1, #0 FH (×) 10)ORL A, R 5 (√)

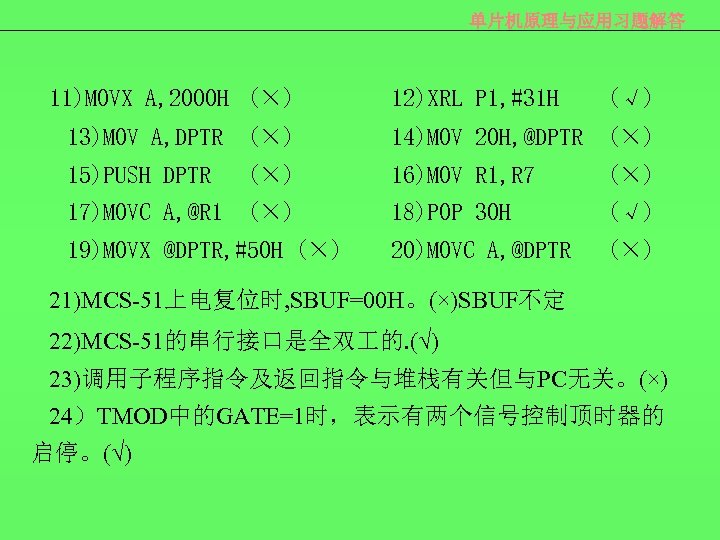

单片机原理与应用习题解答 11)MOVX A, 2000 H (×) 12)XRL P 1, #31 H (√) 13)MOV A, DPTR (×) 14)MOV 20 H, @DPTR (×) 15)PUSH DPTR (×) 16)MOV R 1, R 7 (×) 17)MOVC A, @R 1 (×) 18)POP 30 H (√) 20)MOVC A, @DPTR (×) 19)MOVX @DPTR, #50 H (×) 21)MCS-51上电复位时, SBUF=00 H。(×)SBUF不定 22)MCS-51的串行接口是全双 的. (√) 23)调用子程序指令及返回指令与堆栈有关但与PC无关。(×) 24）TMOD中的GATE=1时，表示有两个信号控制顶时器的 启停。(√)

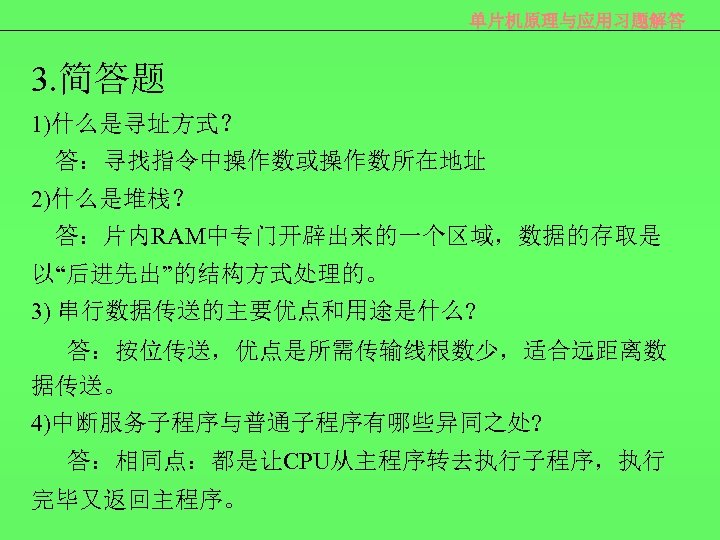

单片机原理与应用习题解答 3. 简答题 1)什么是寻址方式？ 答：寻找指令中操作数或操作数所在地址 2)什么是堆栈？ 答：片内RAM中专门开辟出来的一个区域，数据的存取是 以“后进先出”的结构方式处理的。 3) 串行数据传送的主要优点和用途是什么? 答：按位传送，优点是所需传输线根数少，适合远距离数 据传送。 4)中断服务子程序与普通子程序有哪些异同之处? 答：相同点：都是让CPU从主程序转去执行子程序，执行 完毕又返回主程序。

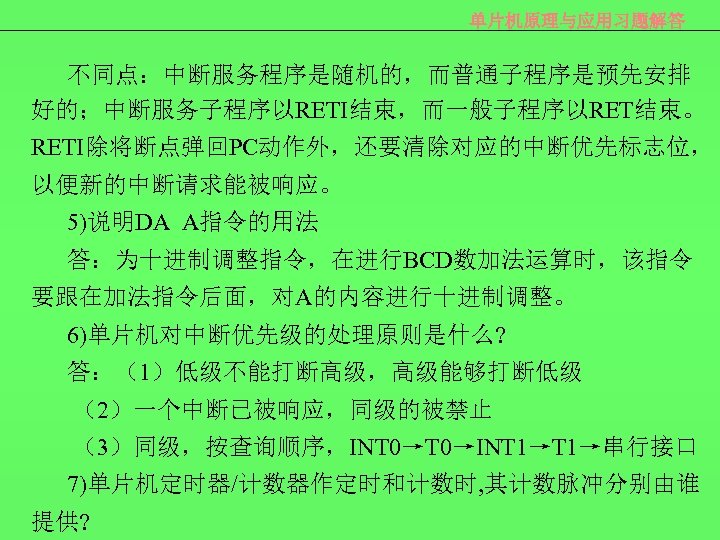

单片机原理与应用习题解答 不同点：中断服务程序是随机的，而普通子程序是预先安排 好的；中断服务子程序以RETI结束，而一般子程序以RET结束。 RETI除将断点弹回PC动作外，还要清除对应的中断优先标志位， 以便新的中断请求能被响应。 5)说明DA A指令的用法 答：为十进制调整指令，在进行BCD数加法运算时，该指令 要跟在加法指令后面，对A的内容进行十进制调整。 6)单片机对中断优先级的处理原则是什么? 答：（1）低级不能打断高级，高级能够打断低级 （2）一个中断已被响应，同级的被禁止 （3）同级，按查询顺序，INT 0→INT 1→串行接口 7)单片机定时器/计数器作定时和计数时, 其计数脉冲分别由谁 提供?

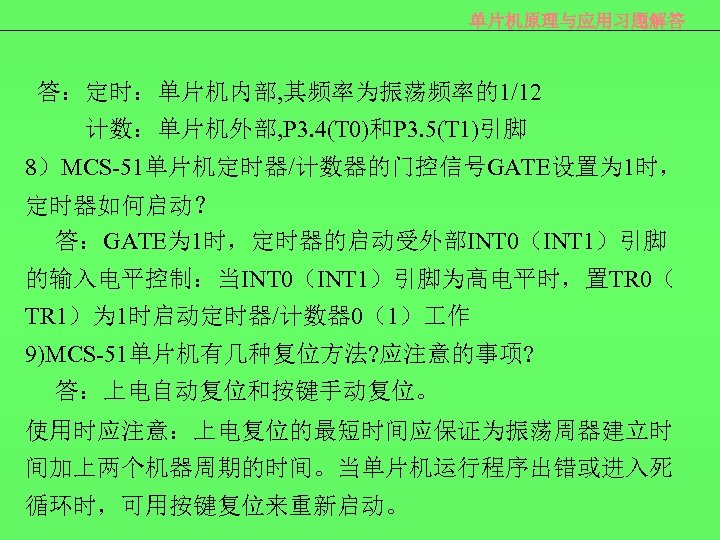

单片机原理与应用习题解答 答：定时：单片机内部, 其频率为振荡频率的1/12 计数：单片机外部, P 3. 4(T 0)和P 3. 5(T 1)引脚 8）MCS-51单片机定时器/计数器的门控信号GATE设置为 1时， 定时器如何启动？ 答：GATE为 1时，定时器的启动受外部INT 0（INT 1）引脚 的输入电平控制：当INT 0（INT 1）引脚为高电平时，置TR 0（ TR 1）为 1时启动定时器/计数器 0（1） 作 9)MCS-51单片机有几种复位方法? 应注意的事项? 答：上电自动复位和按键手动复位。 使用时应注意：上电复位的最短时间应保证为振荡周器建立时 间加上两个机器周期的时间。当单片机运行程序出错或进入死 循环时，可用按键复位来重新启动。

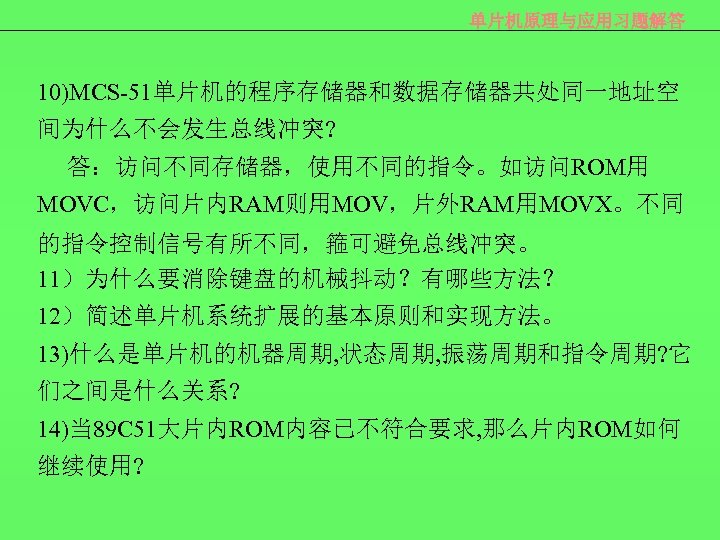

单片机原理与应用习题解答 10)MCS-51单片机的程序存储器和数据存储器共处同一地址空 间为什么不会发生总线冲突? 答：访问不同存储器，使用不同的指令。如访问ROM用 MOVC，访问片内RAM则用MOV，片外RAM用MOVX。不同 的指令控制信号有所不同，箍可避免总线冲突。 11）为什么要消除键盘的机械抖动？有哪些方法？ 12）简述单片机系统扩展的基本原则和实现方法。 13)什么是单片机的机器周期, 状态周期, 振荡周期和指令周期? 它 们之间是什么关系? 14)当 89 C 51大片内ROM内容已不符合要求, 那么片内ROM如何 继续使用?
