化 过程模拟软件介绍 ——Aspen Plus 2018年 3月17日

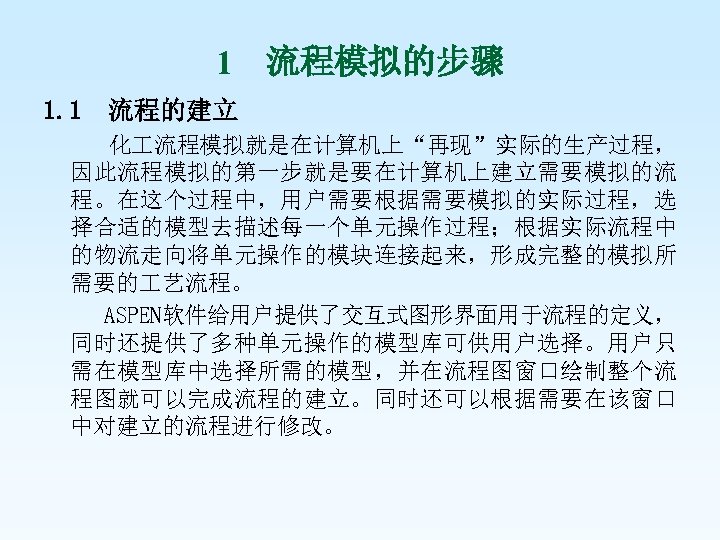

1 流程模拟的步骤 1. 1 流程的建立 化 流程模拟就是在计算机上“再现”实际的生产过程， 因此流程模拟的第一步就是要在计算机上建立需要模拟的流 程。在这个过程中，用户需要根据需要模拟的实际过程，选 择合适的模型去描述每一个单元操作过程；根据实际流程中 的物流走向将单元操作的模块连接起来，形成完整的模拟所 需要的 艺流程。 ASPEN软件给用户提供了交互式图形界面用于流程的定义， 同时还提供了多种单元操作的模型库可供用户选择。用户只 需在模型库中选择所需的模型，并在流程图窗口绘制整个流 程图就可以完成流程的建立。同时还可以根据需要在该窗口 中对建立的流程进行修改。

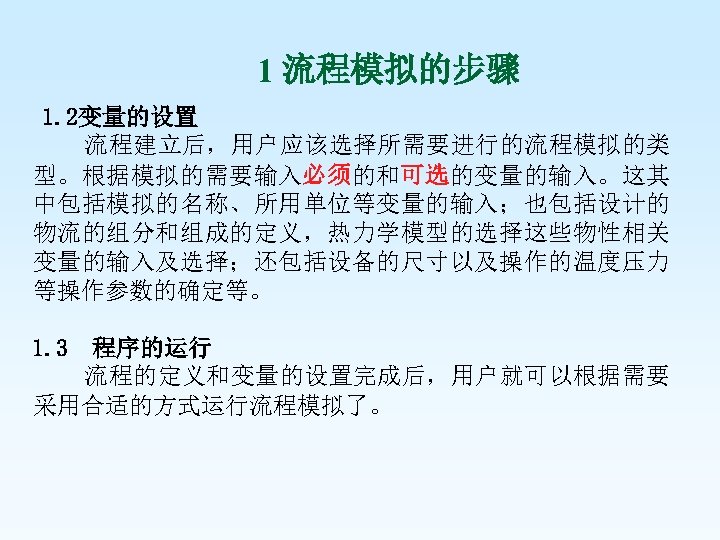

1 流程模拟的步骤 1. 2变量的设置 流程建立后，用户应该选择所需要进行的流程模拟的类 型。根据模拟的需要输入必须的和可选的变量的输入。这其 中包括模拟的名称、所用单位等变量的输入；也包括设计的 物流的组分和组成的定义，热力学模型的选择这些物性相关 变量的输入及选择；还包括设备的尺寸以及操作的温度压力 等操作参数的确定等。 1. 3 程序的运行 流程的定义和变量的设置完成后，用户就可以根据需要 采用合适的方式运行流程模拟了。
2 Aspen Plus流程模拟商业软件 2. 1 Aspen Plus介绍 ASPEN PLUS起源于七十年代后期美国能源部在麻省理 学院MIT组织会战，要求开发新型第三代流程模拟软件。 这个项目称为"先进过程 程系统"（Advanced System for Process Engineering）简称ASPEN。这一大型项目于 1981年底完成。1982年Aspen Tech公司成立将其商品化， 称为ASPEN PLUS。 ASPEN PLUS是基于稳态化 模拟、优化、灵敏度分析 和经济评价的大型化 流程软件。它为用户提供了一套完 整的单元操作模型，用于模拟各种操作过程，从单个操作 单元到整个 艺流程的模拟。ASPEN PLUS 主要由三部分 组成，简述如下。

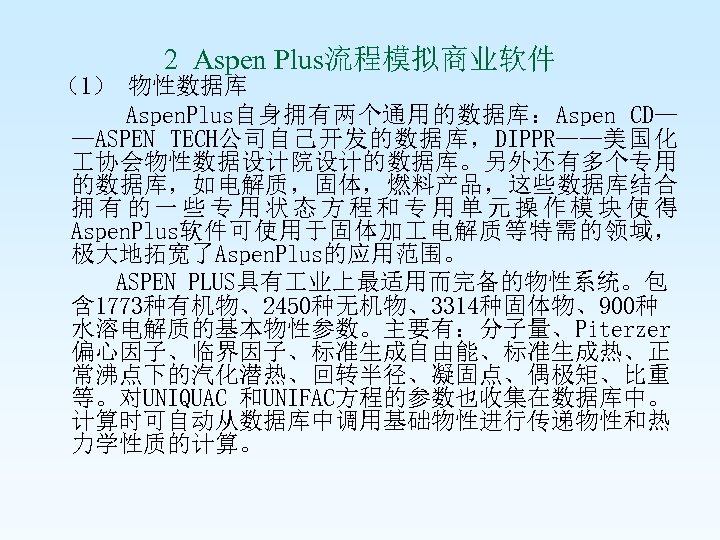

2 Aspen Plus流程模拟商业软件 （1） 物性数据库 Aspen. Plus自身拥有两个通用的数据库：Aspen CD— —ASPEN TECH公司自己开发的数据库，DIPPR——美国化 协会物性数据设计院设计的数据库。另外还有多个专用 的数据库，如电解质，固体，燃料产品，这些数据库结合 拥有的一些专用状态方程和专用单元操作模块使得 Aspen. Plus软件可使用于固体加 电解质等特需的领域， 极大地拓宽了Aspen. Plus的应用范围。 ASPEN PLUS具有 业上最适用而完备的物性系统。包 含 1773种有机物、2450种无机物、3314种固体物、900种 水溶电解质的基本物性参数。主要有：分子量、Piterzer 偏心因子、临界因子、标准生成自由能、标准生成热、正 常沸点下的汽化潜热、回转半径、凝固点、偶极矩、比重 等。对UNIQUAC 和UNIFAC方程的参数也收集在数据库中。 计算时可自动从数据库中调用基础物性进行传递物性和热 力学性质的计算。

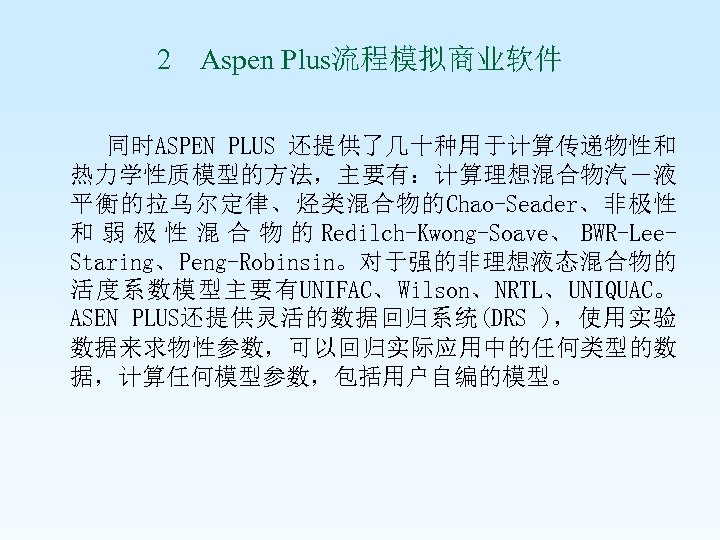

2 Aspen Plus流程模拟商业软件 同时ASPEN PLUS 还提供了几十种用于计算传递物性和 热力学性质模型的方法，主要有：计算理想混合物汽－液 平衡的拉乌尔定律、烃类混合物的Chao-Seader、非极性 和 弱 极 性 混 合 物 的 Redilch-Kwong-Soave、 BWR-Lee. Staring、Peng-Robinsin。对于强的非理想液态混合物的 活度系数模型主要有UNIFAC、Wilson、NRTL、UNIQUAC。 ASEN PLUS还提供灵活的数据回归系统(DRS )，使用实验 数据来求物性参数，可以回归实际应用中的任何类型的数 据，计算任何模型参数，包括用户自编的模型。

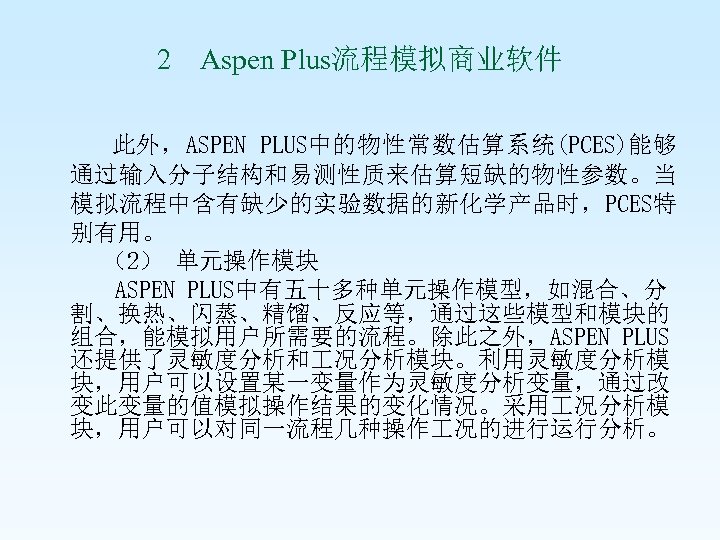

2 Aspen Plus流程模拟商业软件 此外，ASPEN PLUS中的物性常数估算系统(PCES)能够 通过输入分子结构和易测性质来估算短缺的物性参数。当 模拟流程中含有缺少的实验数据的新化学产品时，PCES特 别有用。 （2） 单元操作模块 ASPEN PLUS中有五十多种单元操作模型，如混合、分 割、换热、闪蒸、精馏、反应等，通过这些模型和模块的 组合，能模拟用户所需要的流程。除此之外，ASPEN PLUS 还提供了灵敏度分析和 况分析模块。利用灵敏度分析模 块，用户可以设置某一变量作为灵敏度分析变量，通过改 变此变量的值模拟操作结果的变化情况。采用 况分析模 块，用户可以对同一流程几种操作 况的进行运行分析。

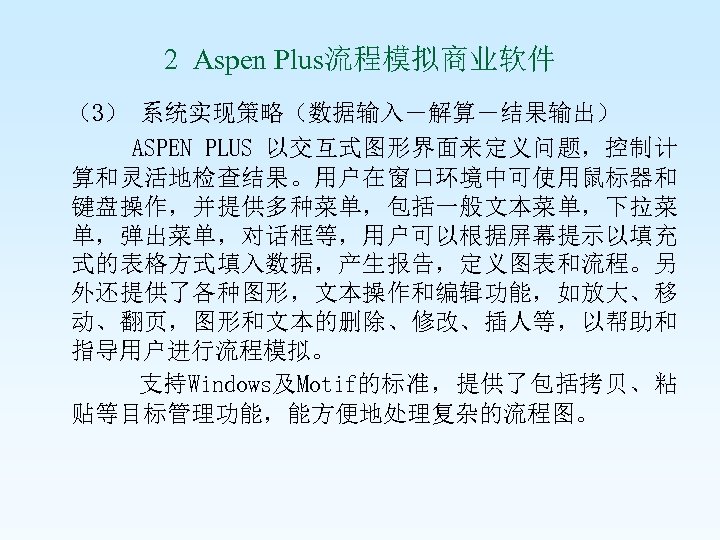

2 Aspen Plus流程模拟商业软件 （3） 系统实现策略（数据输入－解算－结果输出） ASPEN PLUS 以交互式图形界面来定义问题，控制计 算和灵活地检查结果。用户在窗口环境中可使用鼠标器和 键盘操作，并提供多种菜单，包括一般文本菜单，下拉菜 单，弹出菜单，对话框等，用户可以根据屏幕提示以填充 式的表格方式填入数据，产生报告，定义图表和流程。另 外还提供了各种图形，文本操作和编辑功能，如放大、移 动、翻页，图形和文本的删除、修改、插人等，以帮助和 指导用户进行流程模拟。 支持Windows及Motif的标准，提供了包括拷贝、粘 贴等目标管理功能，能方便地处理复杂的流程图。

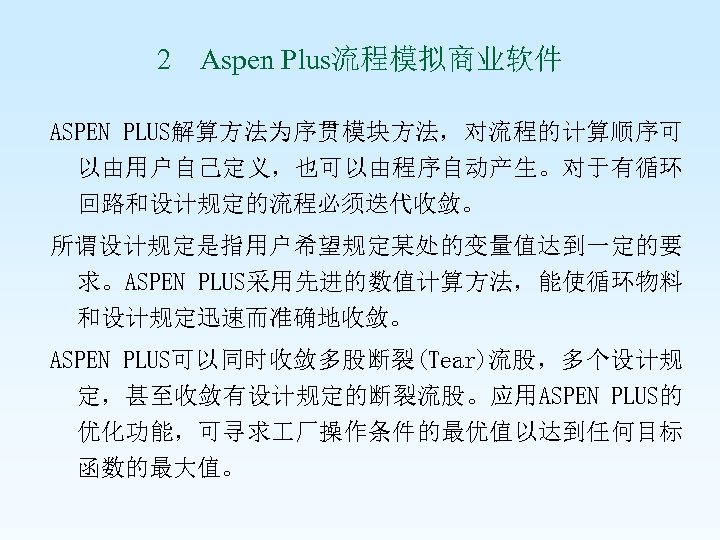

2 Aspen Plus流程模拟商业软件 ASPEN PLUS解算方法为序贯模块方法，对流程的计算顺序可 以由用户自己定义，也可以由程序自动产生。对于有循环 回路和设计规定的流程必须迭代收敛。 所谓设计规定是指用户希望规定某处的变量值达到一定的要 求。ASPEN PLUS采用先进的数值计算方法，能使循环物料 和设计规定迅速而准确地收敛。 ASPEN PLUS可以同时收敛多股断裂(Tear)流股，多个设计规 定，甚至收敛有设计规定的断裂流股。应用ASPEN PLUS的 优化功能，可寻求 厂操作条件的最优值以达到任何目标 函数的最大值。

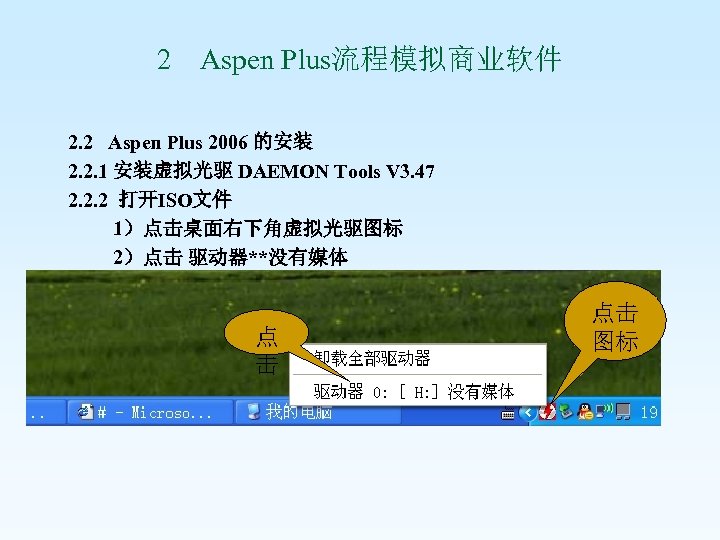

2 Aspen Plus流程模拟商业软件 2. 2 Aspen Plus 2006 的安装 2. 2. 1 安装虚拟光驱 DAEMON Tools V 3. 47 2. 2. 2 打开ISO文件 1）点击桌面右下角虚拟光驱图标 2）点击 驱动器**没有媒体 点 击 点击 图标

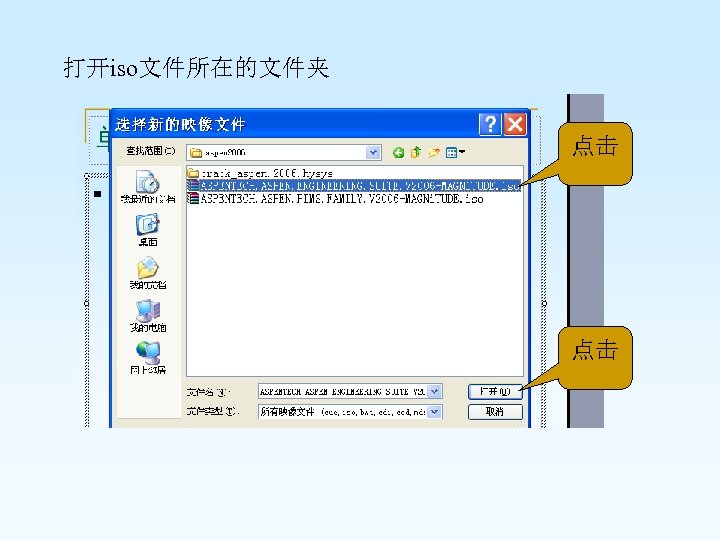

打开iso文件所在的文件夹 点击 点击

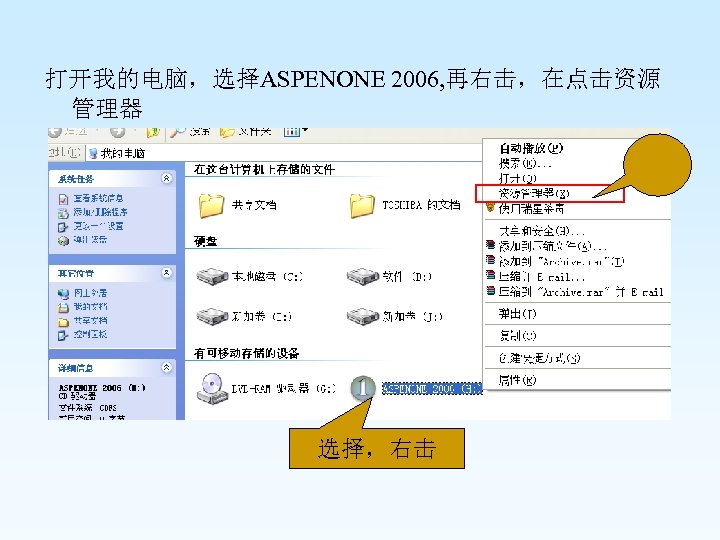

打开我的电脑，选择ASPENONE 2006, 再右击，在点击资源 管理器 选择，右击

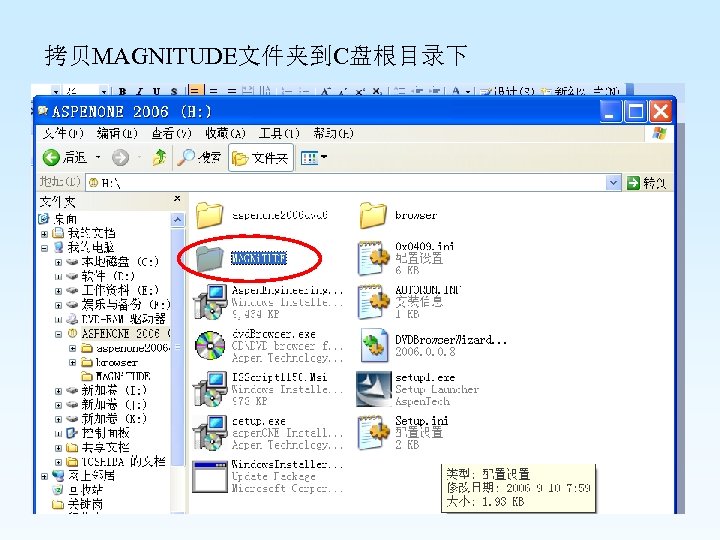

拷贝MAGNITUDE文件夹到C盘根目录下

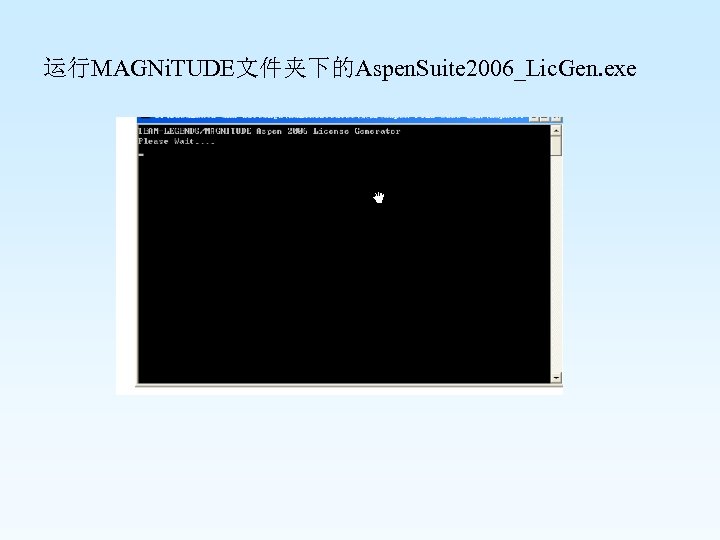

运行MAGNi. TUDE文件夹下的Aspen. Suite 2006_Lic. Gen. exe

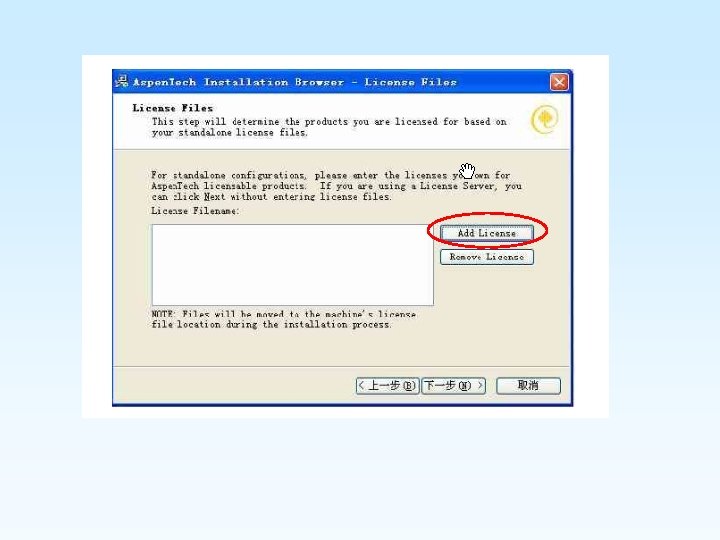

将生成的lic文件拷贝到C盘根目录下。

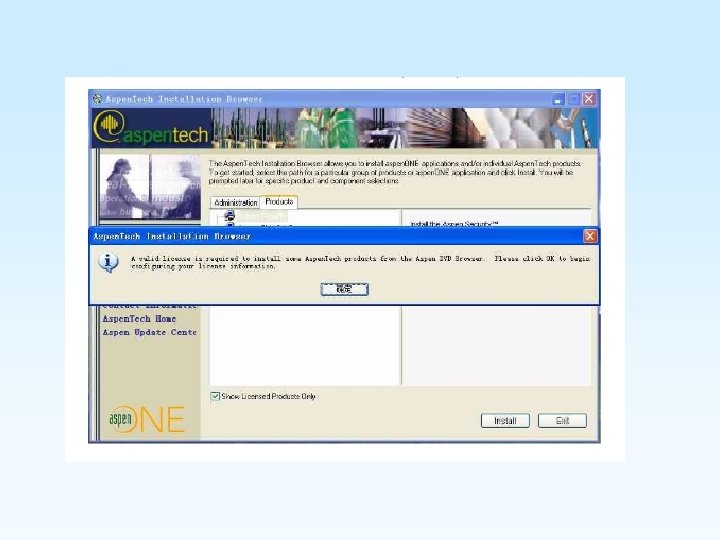

选择刚才放在C盘根目录下lic文件，

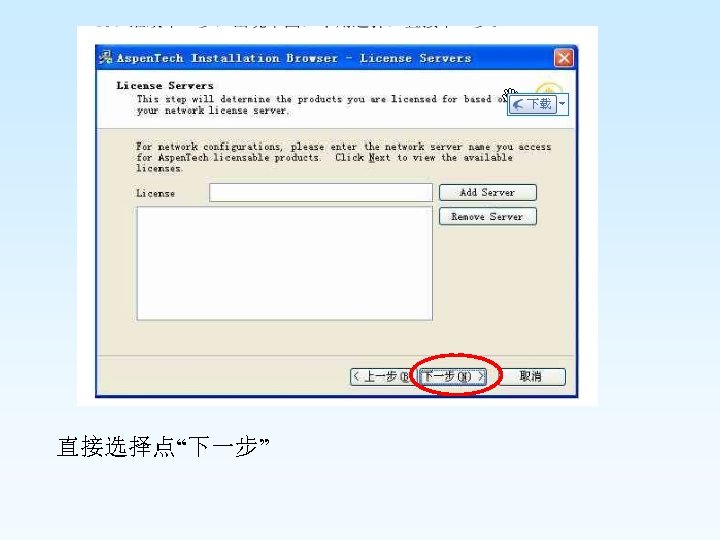

直接选择点“下一步”

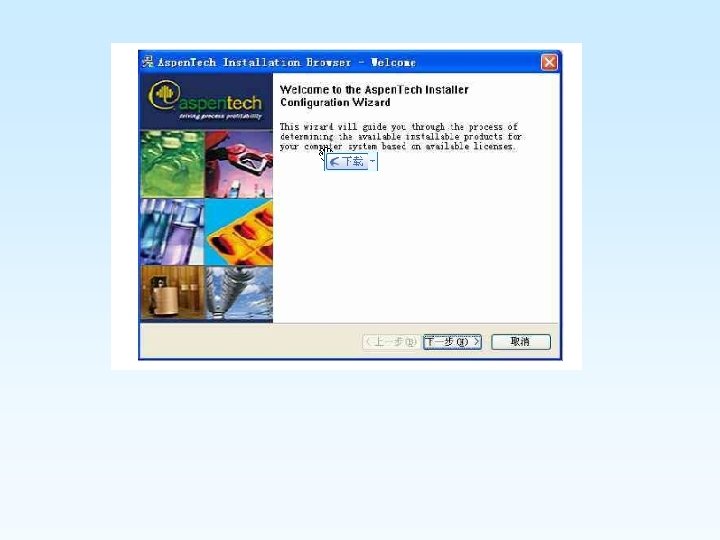

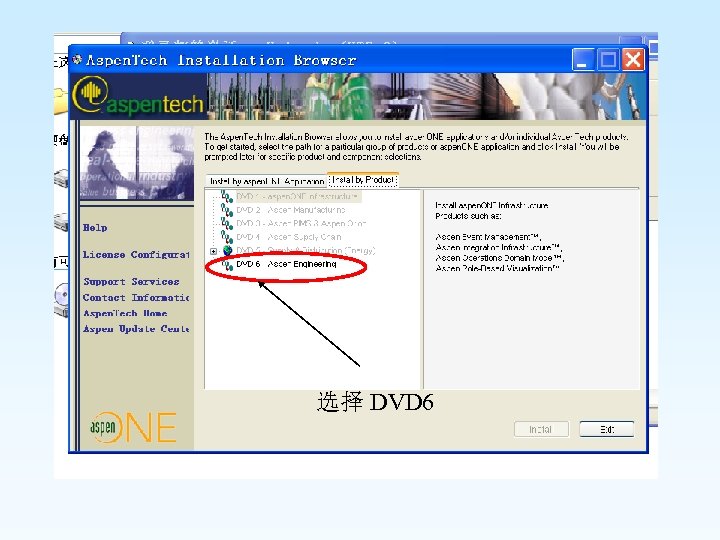

选择 DVD 6

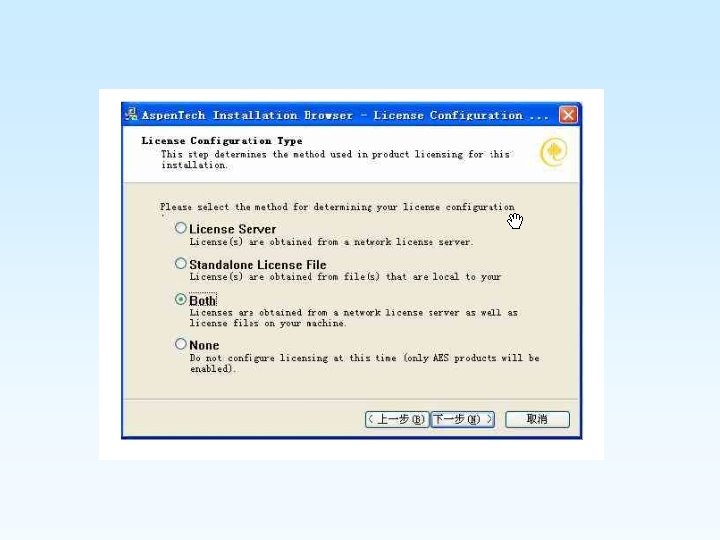

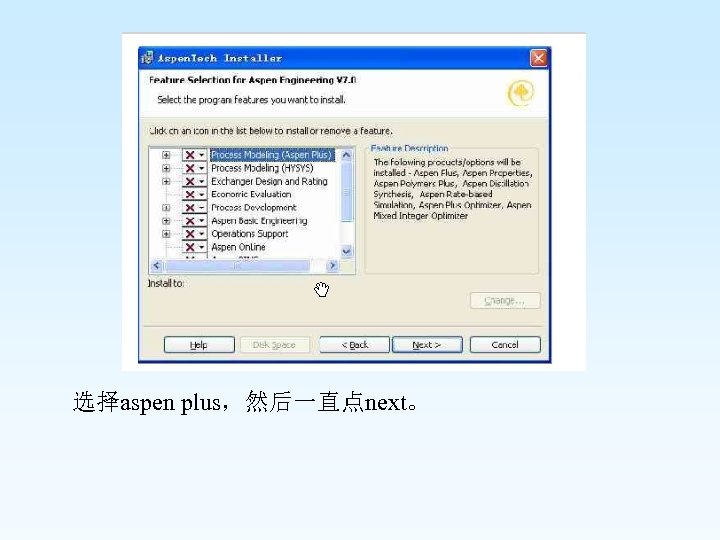

选择aspen plus，然后一直点next。
2 Aspen Plus流程模拟商业软件 2. 2. 2 ASPEN PLUS 的启动 在WINDOWS操作界面下，用鼠标左键点击“开始”，然后指 向Programs中的Aspen. Tech, 指向ASPEN Engineering Scuit. S 选 择ASPEN PLUS 2006，点击 ASPEN Plus User Interface。 在弹出的启动对话框中（图 2. 6）选择是使用一个空白模拟 (Blank Simulation)、用模板建立一个新的模拟（Tamplate）或者 打开一个已经存在的模拟（Open an Existing Simulation）。如 果选择通过模板建立一个新运行，系统将提示为新的运行定义 模板和运行类型。如果要打开一个已经存在的运行，可以在开 始菜单直接在Startup对话框的列表中选择文件名或者选择More File找到要打开的文件，程序进入ASPEN PLUS 的用户界面的 主窗口（图 2. 7）。

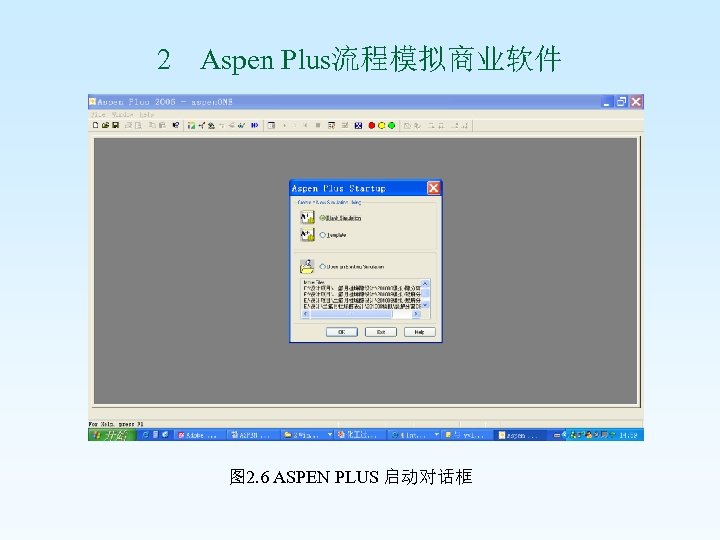

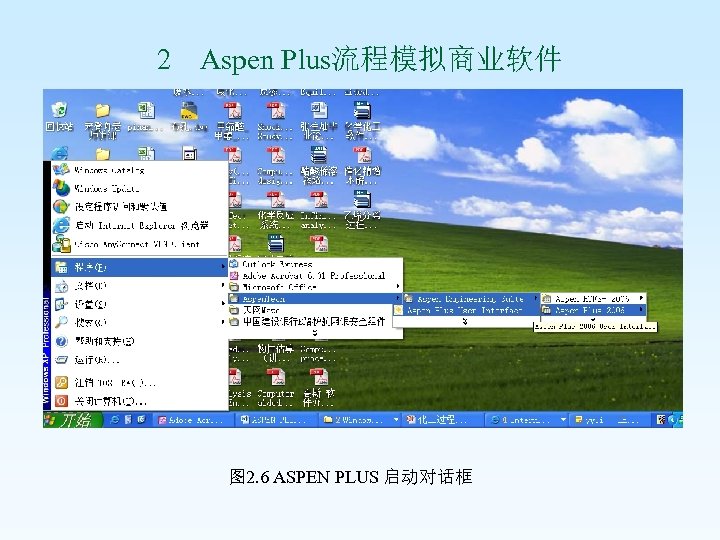

2 Aspen Plus流程模拟商业软件 图 2. 6 ASPEN PLUS 启动对话框
2 Aspen Plus流程模拟商业软件 图 2. 6 ASPEN PLUS 启动对话框

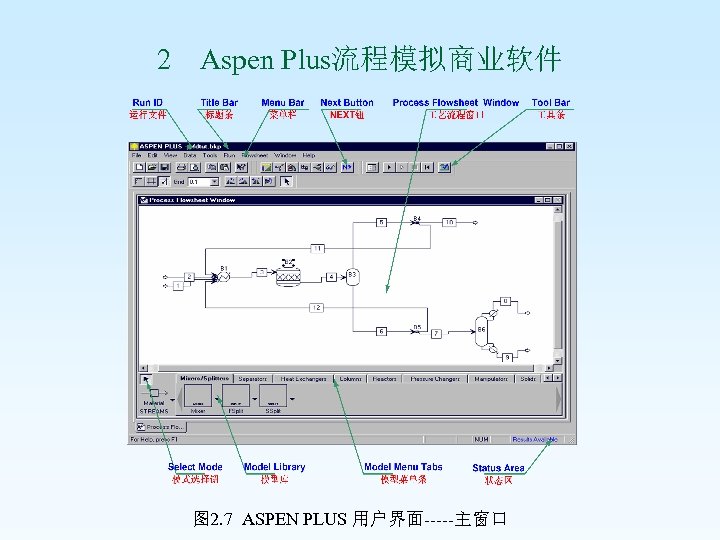

2 Aspen Plus流程模拟商业软件 图 2. 7 ASPEN PLUS 用户界面-----主窗口

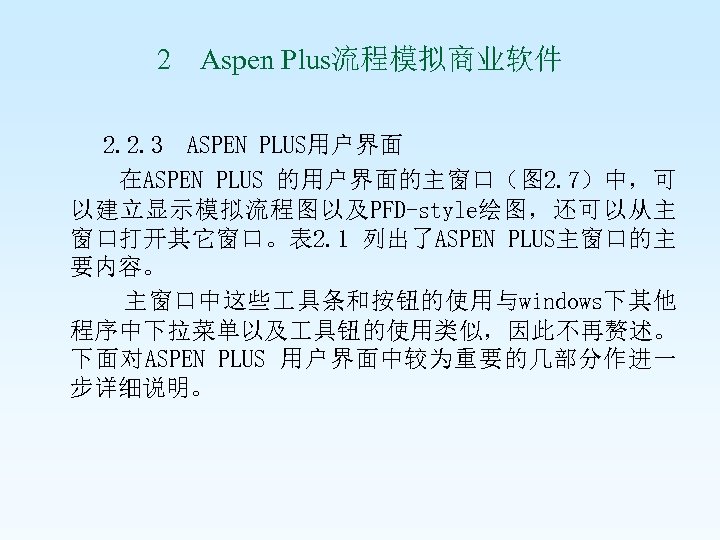

2 Aspen Plus流程模拟商业软件 2. 2. 3 ASPEN PLUS用户界面 在ASPEN PLUS 的用户界面的主窗口（图 2. 7）中，可 以建立显示模拟流程图以及PFD-style绘图，还可以从主 窗口打开其它窗口。表 2. 1 列出了ASPEN PLUS主窗口的主 要内容。 主窗口中这些 具条和按钮的使用与windows下其他 程序中下拉菜单以及 具钮的使用类似，因此不再赘述。 下面对ASPEN PLUS 用户界面中较为重要的几部分作进一 步详细说明。

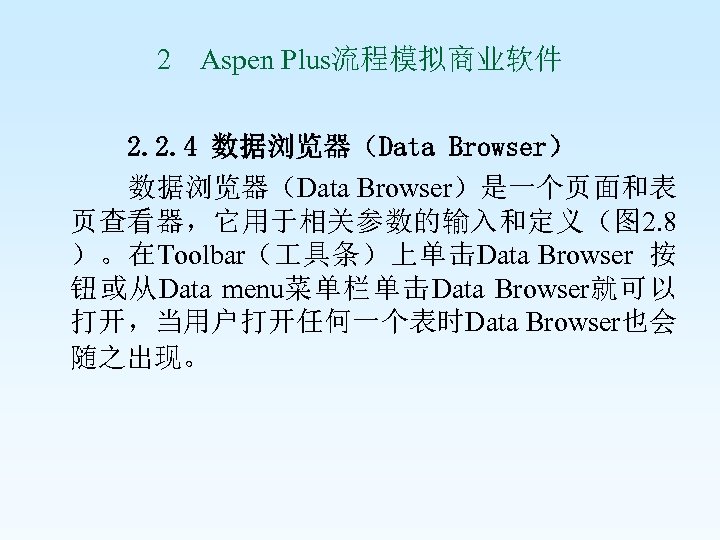

2 Aspen Plus流程模拟商业软件 2. 2. 4 数据浏览器（Data Browser）是一个页面和表 页查看器，它用于相关参数的输入和定义（图 2. 8 ）。在Toolbar（ 具条）上单击Data Browser 按 钮或从Data menu菜单栏单击Data Browser就可以 打开，当用户打开任何一个表时Data Browser也会 随之出现。

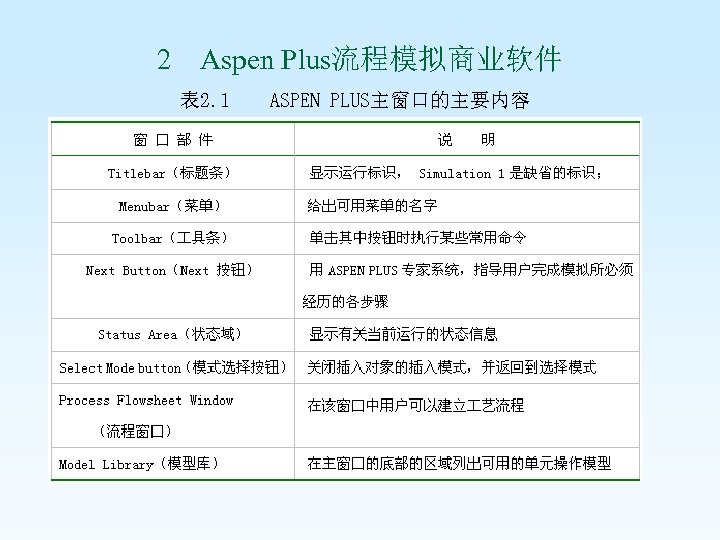

2 Aspen Plus流程模拟商业软件 表 2. 1 ASPEN PLUS主窗口的主要内容

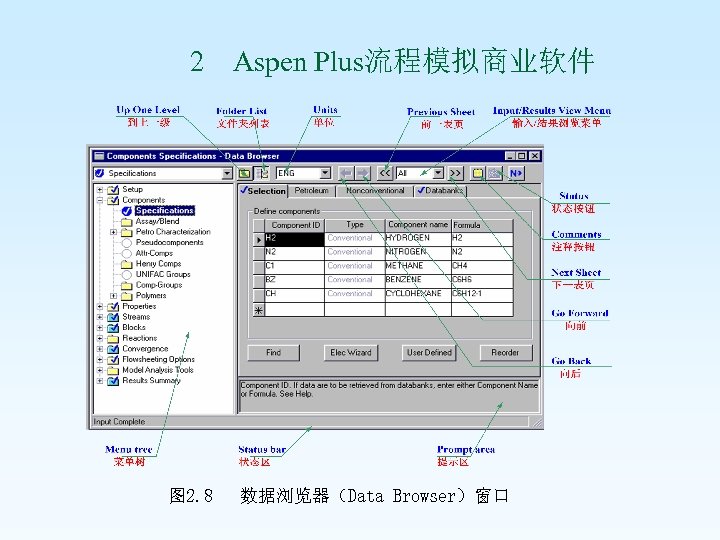

2 Aspen Plus流程模拟商业软件 图 2. 8 数据浏览器（Data Browser）窗口

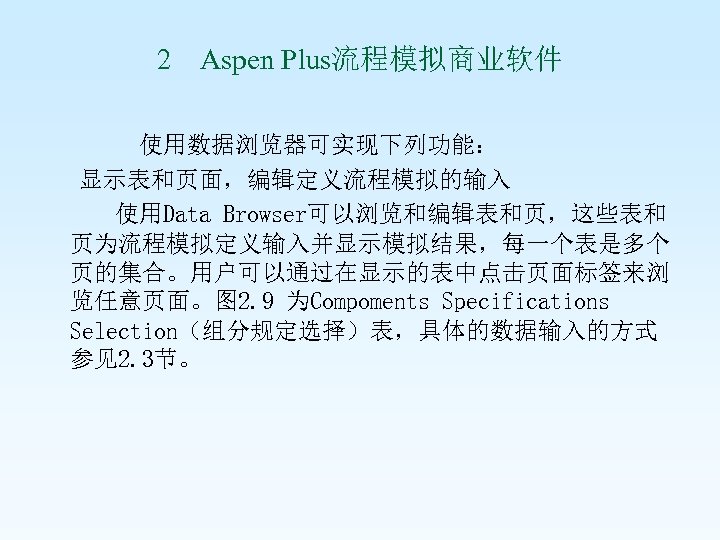

2 Aspen Plus流程模拟商业软件 使用数据浏览器可实现下列功能： 显示表和页面，编辑定义流程模拟的输入 使用Data Browser可以浏览和编辑表和页，这些表和 页为流程模拟定义输入并显示模拟结果，每一个表是多个 页的集合。用户可以通过在显示的表中点击页面标签来浏 览任意页面。图 2. 9 为Compoments Specifications Selection（组分规定选择）表，具体的数据输入的方式 参见2. 3节。

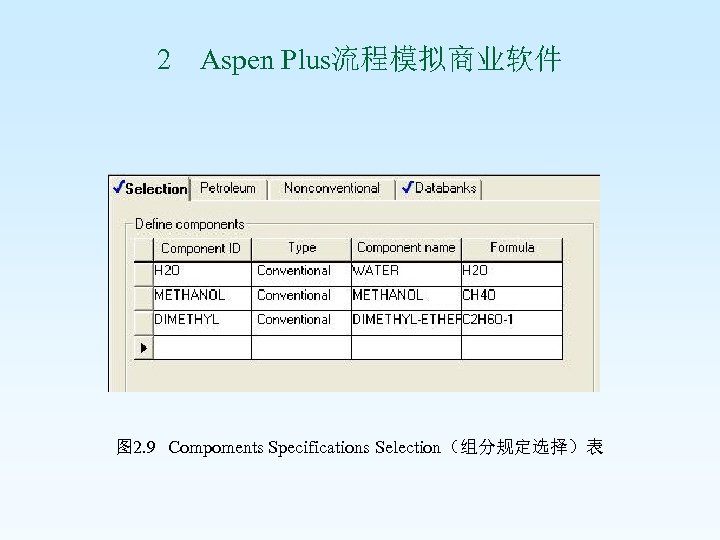

2 Aspen Plus流程模拟商业软件 图 2. 9 Compoments Specifications Selection（组分规定选择）表

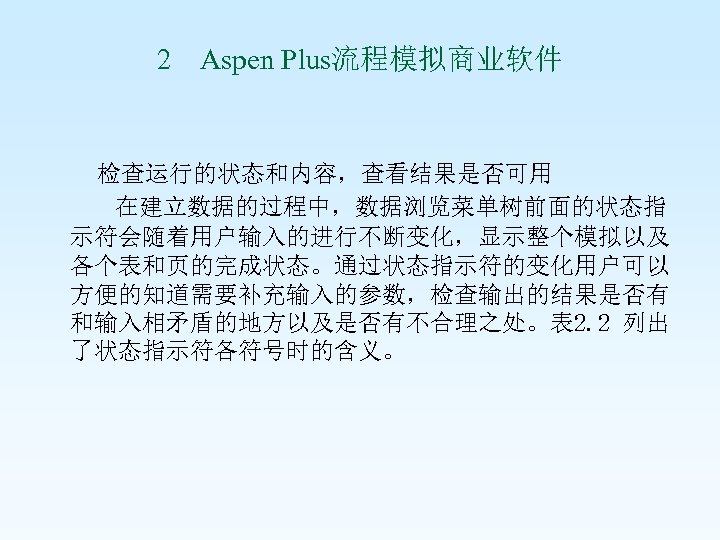

2 Aspen Plus流程模拟商业软件 检查运行的状态和内容，查看结果是否可用 在建立数据的过程中，数据浏览菜单树前面的状态指 示符会随着用户输入的进行不断变化，显示整个模拟以及 各个表和页的完成状态。通过状态指示符的变化用户可以 方便的知道需要补充输入的参数，检查输出的结果是否有 和输入相矛盾的地方以及是否有不合理之处。表 2. 2 列出 了状态指示符各符号时的含义。

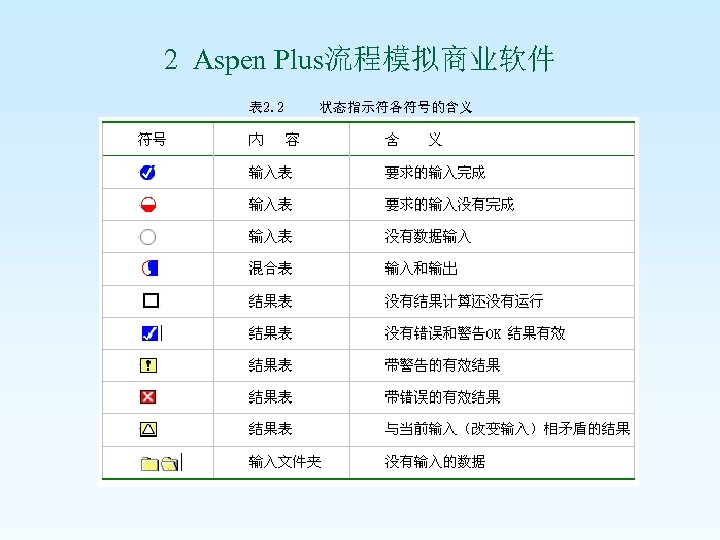

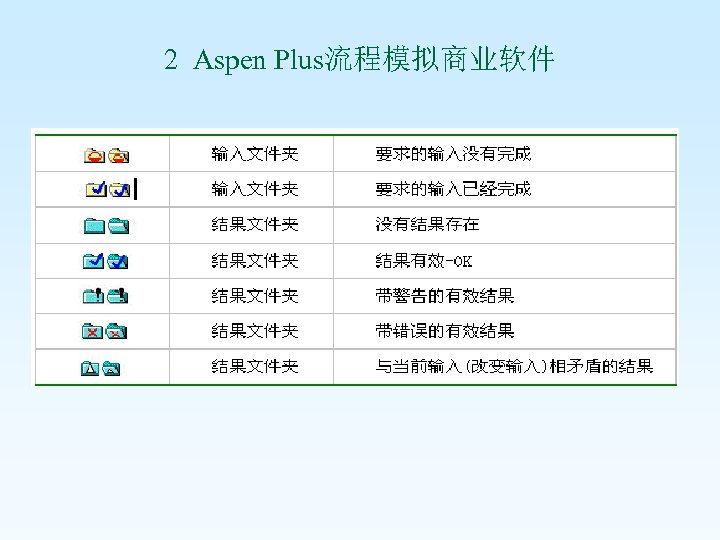

2 Aspen Plus流程模拟商业软件 表 2. 2 状态指示符各符号的含义
2 Aspen Plus流程模拟商业软件

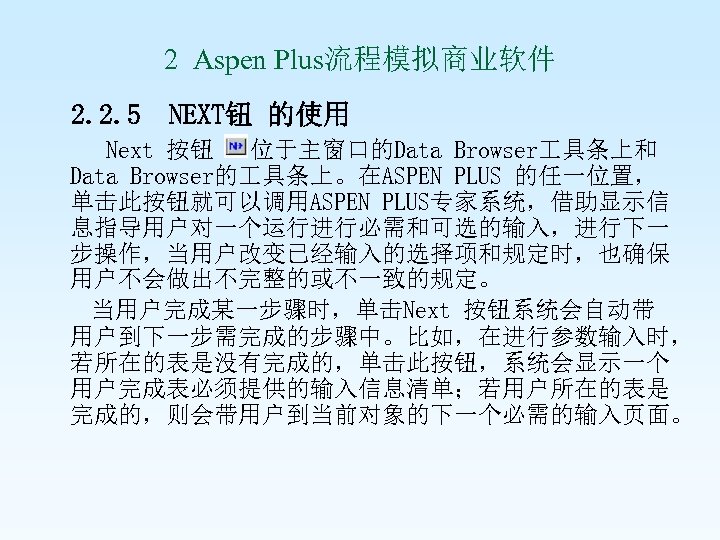

2 Aspen Plus流程模拟商业软件 2. 2. 5 NEXT钮 的使用 Next 按钮 位于主窗口的Data Browser 具条上和 Data Browser的 具条上。在ASPEN PLUS 的任一位置， 单击此按钮就可以调用ASPEN PLUS专家系统，借助显示信 息指导用户对一个运行进行必需和可选的输入，进行下一 步操作，当用户改变已经输入的选择项和规定时，也确保 用户不会做出不完整的或不一致的规定。 当用户完成某一步骤时，单击Next 按钮系统会自动带 用户到下一步需完成的步骤中。比如，在进行参数输入时， 若所在的表是没有完成的，单击此按钮，系统会显示一个 用户完成表必须提供的输入信息清单；若用户所在的表是 完成的，则会带用户到当前对象的下一个必需的输入页面。

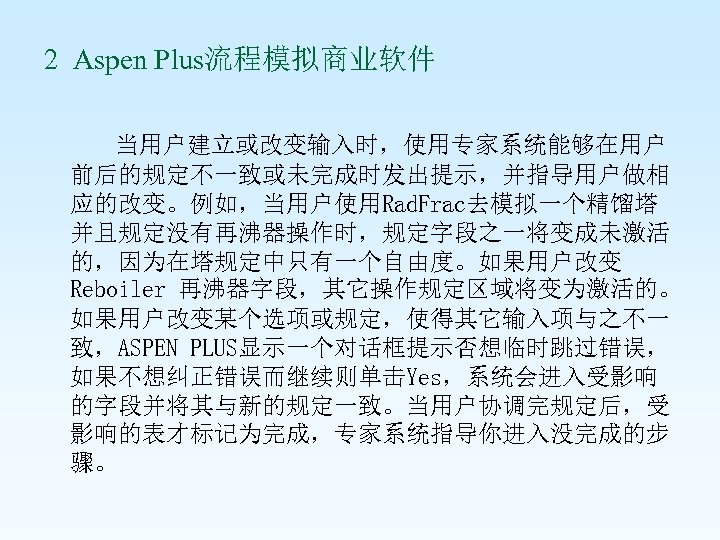

2 Aspen Plus流程模拟商业软件 当用户建立或改变输入时，使用专家系统能够在用户 前后的规定不一致或未完成时发出提示，并指导用户做相 应的改变。例如，当用户使用Rad. Frac去模拟一个精馏塔 并且规定没有再沸器操作时，规定字段之一将变成未激活 的，因为在塔规定中只有一个自由度。如果用户改变 Reboiler 再沸器字段，其它操作规定区域将变为激活的。 如果用户改变某个选项或规定，使得其它输入项与之不一 致，ASPEN PLUS显示一个对话框提示否想临时跳过错误， 如果不想纠正错误而继续则单击Yes，系统会进入受影响 的字段并将其与新的规定一致。当用户协调完规定后，受 影响的表才标记为完成，专家系统指导你进入没完成的步 骤。

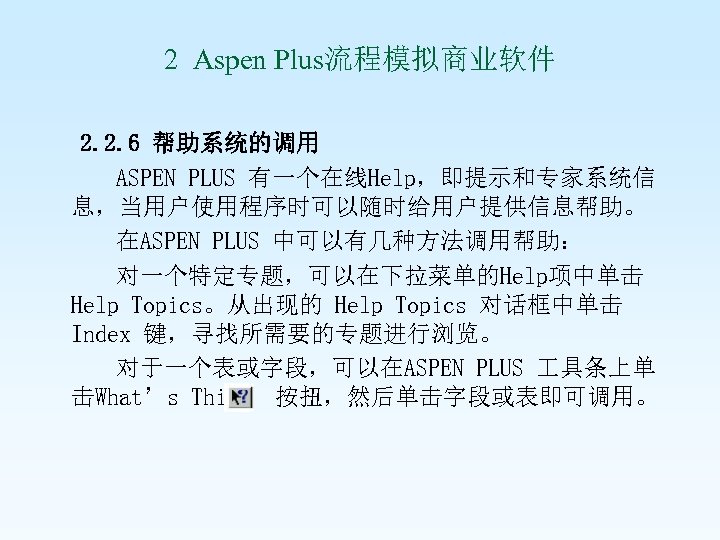

2 Aspen Plus流程模拟商业软件 2. 2. 6 帮助系统的调用 ASPEN PLUS 有一个在线Help，即提示和专家系统信 息，当用户使用程序时可以随时给用户提供信息帮助。 在ASPEN PLUS 中可以有几种方法调用帮助： 对一个特定专题，可以在下拉菜单的Help项中单击 Help Topics。从出现的 Help Topics 对话框中单击 Index 键，寻找所需要的专题进行浏览。 对于一个表或字段，可以在ASPEN PLUS 具条上单 击What’s This 按扭，然后单击字段或表即可调用。

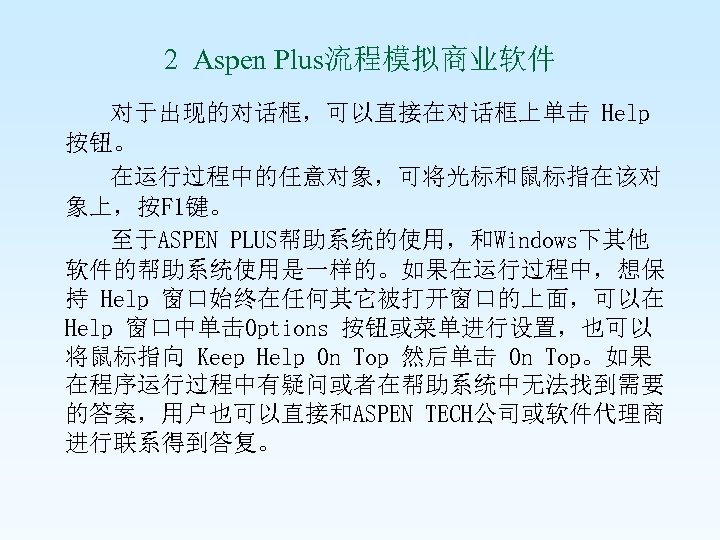

2 Aspen Plus流程模拟商业软件 对于出现的对话框，可以直接在对话框上单击 Help 按钮。 在运行过程中的任意对象，可将光标和鼠标指在该对 象上，按F 1键。 至于ASPEN PLUS帮助系统的使用，和Windows下其他 软件的帮助系统使用是一样的。如果在运行过程中，想保 持 Help 窗口始终在任何其它被打开窗口的上面，可以在 Help 窗口中单击Options 按钮或菜单进行设置，也可以 将鼠标指向 Keep Help On Top 然后单击 On Top。如果 在程序运行过程中有疑问或者在帮助系统中无法找到需要 的答案，用户也可以直接和ASPEN TECH公司或软件代理商 进行联系得到答复。

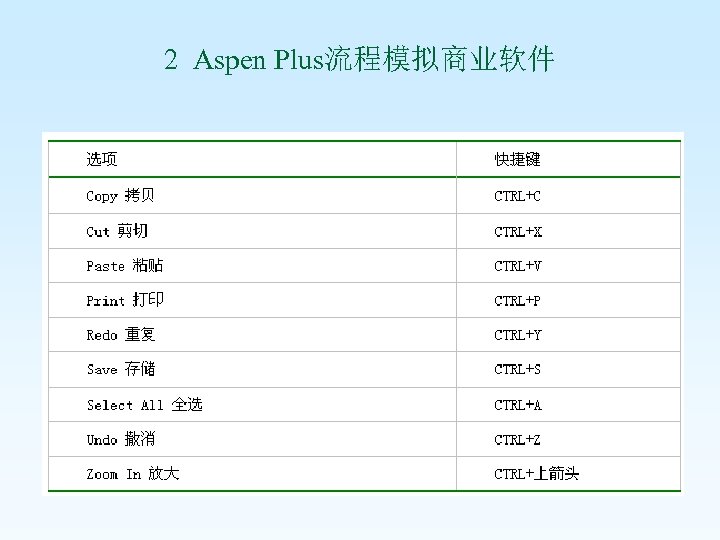

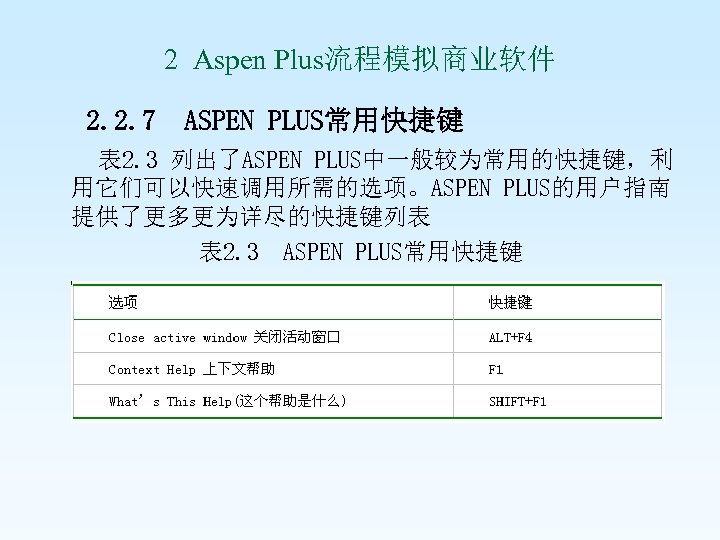

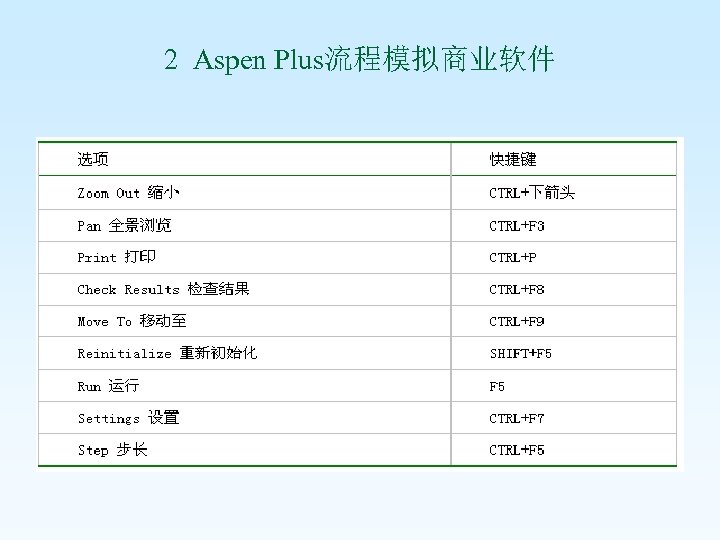

2 Aspen Plus流程模拟商业软件 2. 2. 7 ASPEN PLUS常用快捷键 表 2. 3 列出了ASPEN PLUS中一般较为常用的快捷键，利 用它们可以快速调用所需的选项。ASPEN PLUS的用户指南 提供了更多更为详尽的快捷键列表 表 2. 3 ASPEN PLUS常用快捷键
2 Aspen Plus流程模拟商业软件
2 Aspen Plus流程模拟商业软件

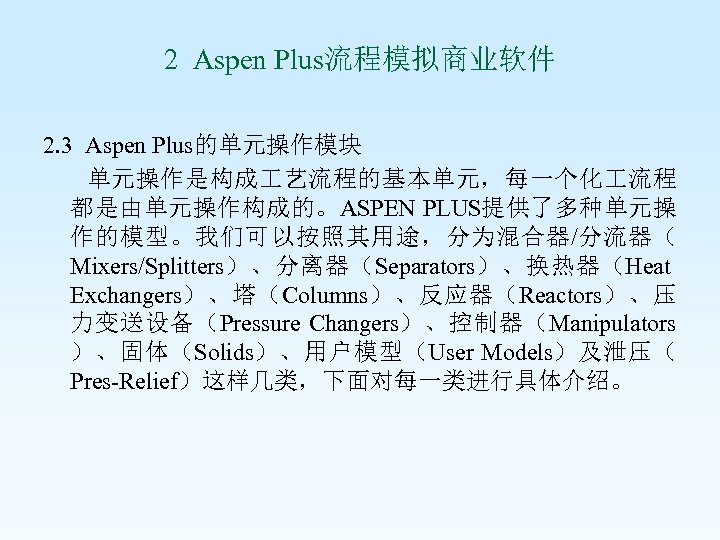

2 Aspen Plus流程模拟商业软件 2. 3 Aspen Plus的单元操作模块 单元操作是构成 艺流程的基本单元，每一个化 流程 都是由单元操作构成的。ASPEN PLUS提供了多种单元操 作的模型。我们可以按照其用途，分为混合器/分流器（ Mixers/Splitters）、分离器（Separators）、换热器（Heat Exchangers）、塔（Columns）、反应器（Reactors）、压 力变送设备（Pressure Changers）、控制器（Manipulators ）、固体（Solids）、用户模型（User Models）及泄压（ Pres-Relief）这样几类，下面对每一类进行具体介绍。

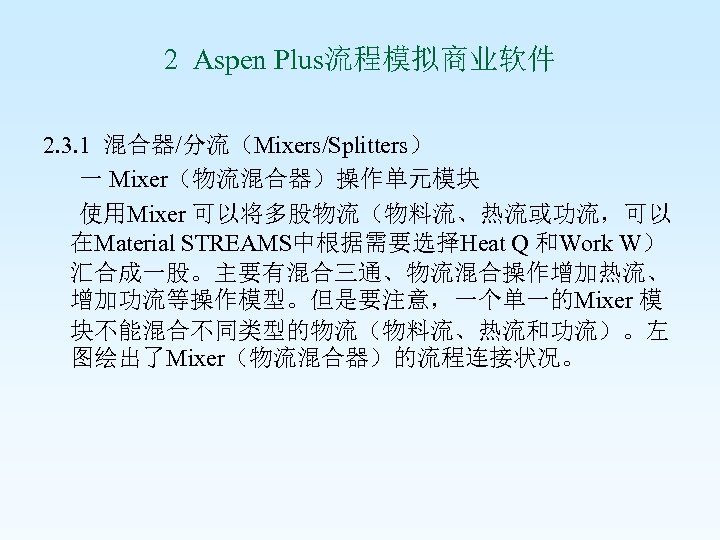

2 Aspen Plus流程模拟商业软件 2. 3. 1 混合器/分流（Mixers/Splitters） 一 Mixer（物流混合器）操作单元模块 使用Mixer 可以将多股物流（物料流、热流或功流，可以 在Material STREAMS中根据需要选择Heat Q 和Work W） 汇合成一股。主要有混合三通、物流混合操作增加热流、 增加功流等操作模型。但是要注意，一个单一的Mixer 模 块不能混合不同类型的物流（物料流、热流和功流）。左 图绘出了Mixer（物流混合器）的流程连接状况。

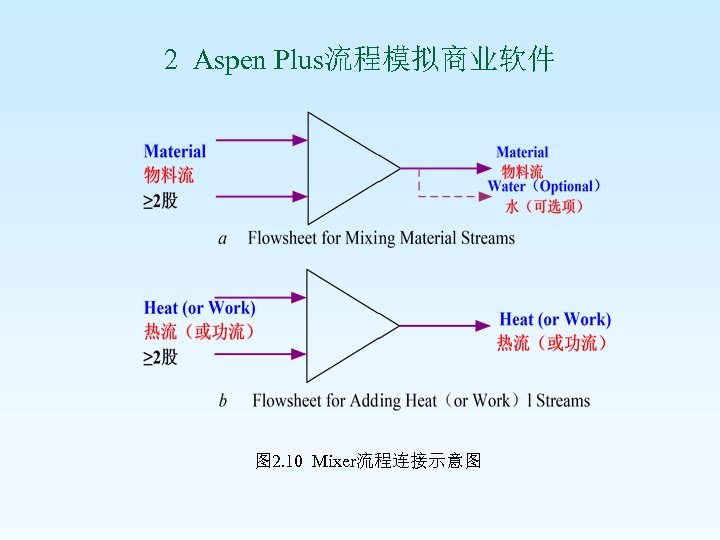

2 Aspen Plus流程模拟商业软件 图 2. 10 Mixer流程连接示意图

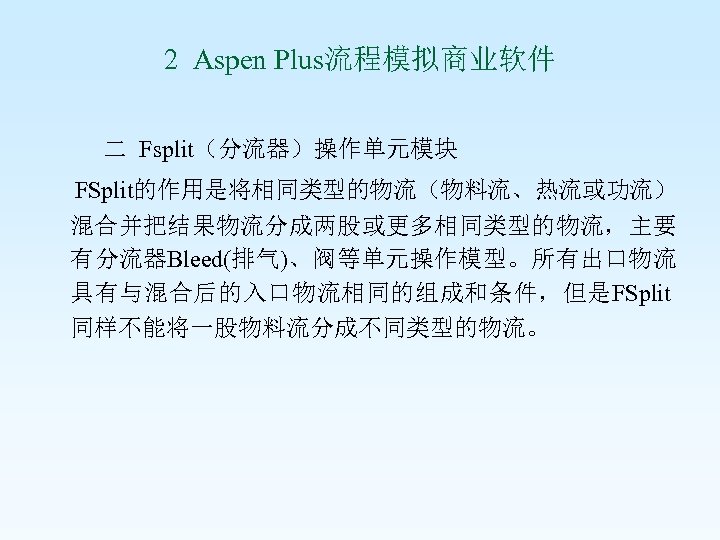

2 Aspen Plus流程模拟商业软件 二 Fsplit（分流器）操作单元模块 FSplit的作用是将相同类型的物流（物料流、热流或功流） 混合并把结果物流分成两股或更多相同类型的物流，主要 有分流器Bleed(排气)、阀等单元操作模型。所有出口物流 具有与混合后的入口物流相同的组成和条件，但是FSplit 同样不能将一股物料流分成不同类型的物流。

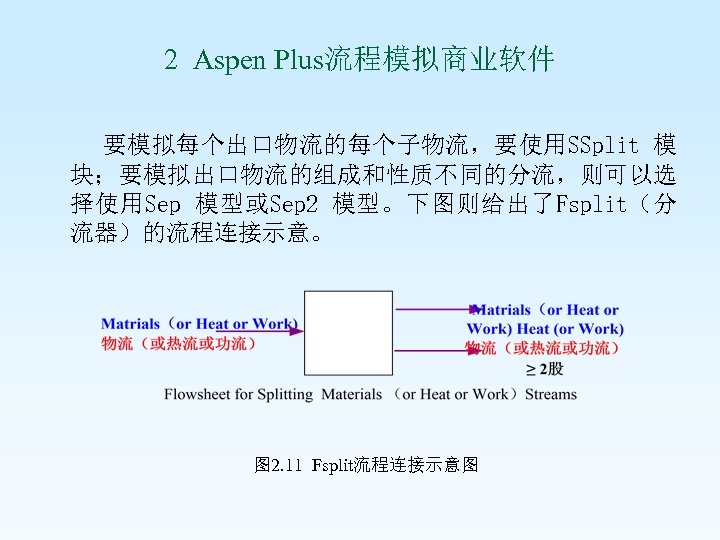

2 Aspen Plus流程模拟商业软件 要模拟每个出口物流的每个子物流，要使用SSplit 模 块；要模拟出口物流的组成和性质不同的分流，则可以选 择使用Sep 模型或Sep 2 模型。下图则给出了Fsplit（分 流器）的流程连接示意。 图 2. 11 Fsplit流程连接示意图

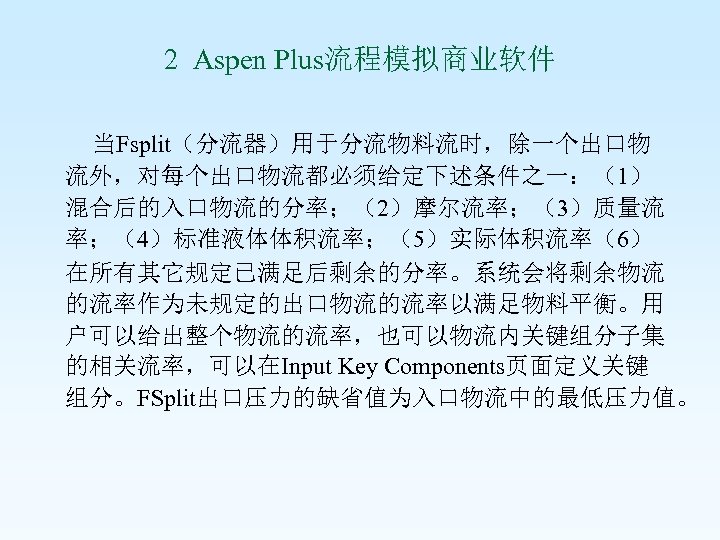

2 Aspen Plus流程模拟商业软件 当Fsplit（分流器）用于分流物料流时，除一个出口物 流外，对每个出口物流都必须给定下述条件之一：（1） 混合后的入口物流的分率；（2）摩尔流率；（3）质量流 率；（4）标准液体体积流率；（5）实际体积流率（6） 在所有其它规定已满足后剩余的分率。系统会将剩余物流 的流率作为未规定的出口物流的流率以满足物料平衡。用 户可以给出整个物流的流率，也可以物流内关键组分子集 的相关流率，可以在Input Key Components页面定义关键 组分。FSplit出口压力的缺省值为入口物流中的最低压力值。

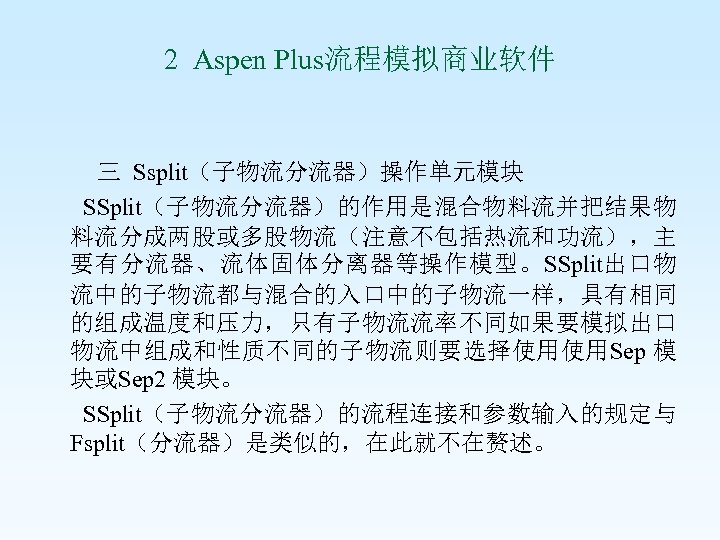

2 Aspen Plus流程模拟商业软件 三 Ssplit（子物流分流器）操作单元模块 SSplit（子物流分流器）的作用是混合物料流并把结果物 料流分成两股或多股物流（注意不包括热流和功流），主 要有分流器、流体固体分离器等操作模型。SSplit出口物 流中的子物流都与混合的入口中的子物流一样，具有相同 的组成温度和压力，只有子物流流率不同如果要模拟出口 物流中组成和性质不同的子物流则要选择使用使用Sep 模 块或Sep 2 模块。 SSplit（子物流分流器）的流程连接和参数输入的规定与 Fsplit（分流器）是类似的，在此就不在赘述。

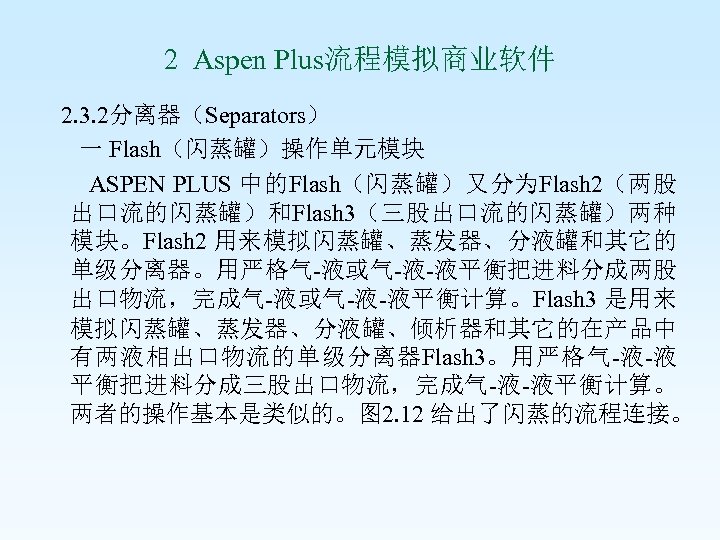

2 Aspen Plus流程模拟商业软件 2. 3. 2分离器（Separators） 一 Flash（闪蒸罐）操作单元模块 ASPEN PLUS 中的Flash（闪蒸罐）又分为Flash 2（两股 出口流的闪蒸罐）和Flash 3（三股出口流的闪蒸罐）两种 模块。Flash 2 用来模拟闪蒸罐、蒸发器、分液罐和其它的 单级分离器。用严格气-液或气-液-液平衡把进料分成两股 出口物流，完成气-液或气-液-液平衡计算。Flash 3 是用来 模拟闪蒸罐、蒸发器、分液罐、倾析器和其它的在产品中 有两液相出口物流的单级分离器Flash 3。用严格气-液-液 平衡把进料分成三股出口物流，完成气-液-液平衡计算。 两者的操作基本是类似的。图 2. 12 给出了闪蒸的流程连接。

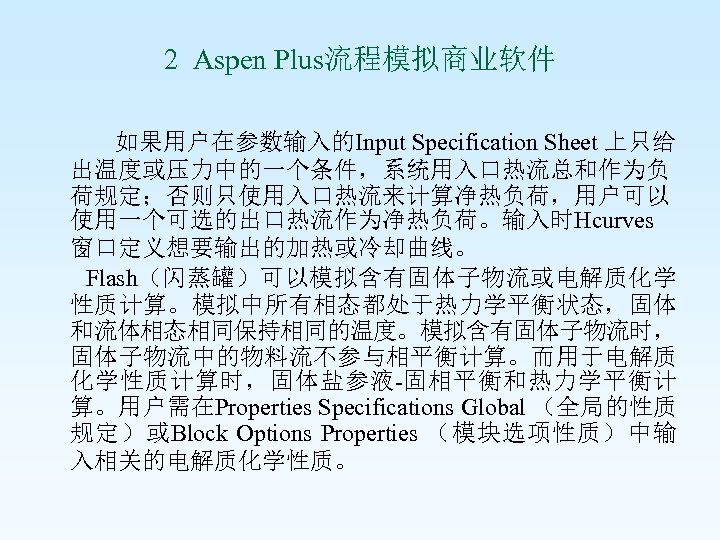

2 Aspen Plus流程模拟商业软件 如果用户在参数输入的Input Specification Sheet 上只给 出温度或压力中的一个条件，系统用入口热流总和作为负 荷规定；否则只使用入口热流来计算净热负荷，用户可以 使用一个可选的出口热流作为净热负荷。输入时Hcurves 窗口定义想要输出的加热或冷却曲线。 Flash（闪蒸罐）可以模拟含有固体子物流或电解质化学 性质计算。模拟中所有相态都处于热力学平衡状态，固体 和流体相态相同保持相同的温度。模拟含有固体子物流时， 固体子物流中的物料流不参与相平衡计算。而用于电解质 化学性质计算时，固体盐参液-固相平衡和热力学平衡计 算。用户需在Properties Specifications Global （全局的性质 规定）或Block Options Properties （模块选项性质）中输 入相关的电解质化学性质。

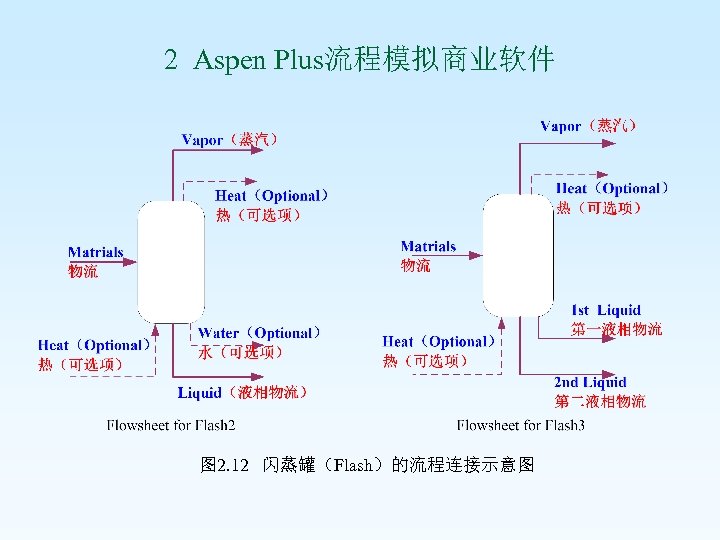

2 Aspen Plus流程模拟商业软件 图 2. 12 闪蒸罐（Flash）的流程连接示意图

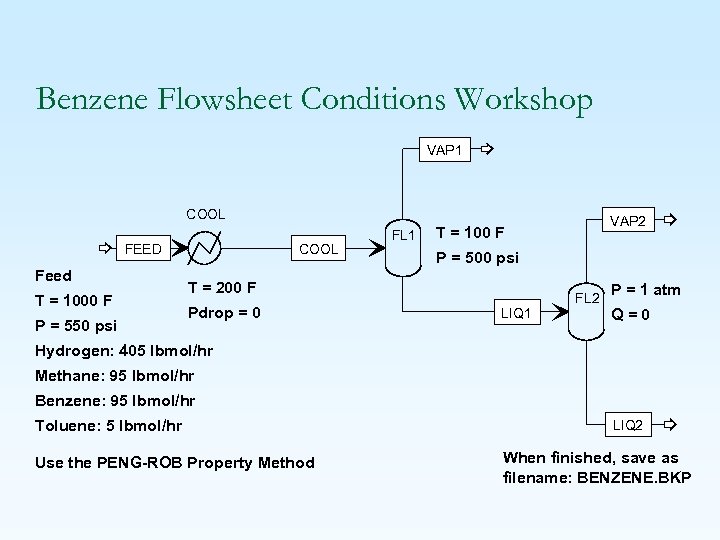

Benzene Flowsheet Conditions Workshop VAP 1 COOL FEED Feed T = 1000 F P = 550 psi COOL FL 1 P = 500 psi T = 200 F Pdrop = 0 VAP 2 T = 100 F LIQ 1 FL 2 P = 1 atm Q=0 Hydrogen: 405 lbmol/hr Methane: 95 lbmol/hr Benzene: 95 lbmol/hr Toluene: 5 lbmol/hr Use the PENG-ROB Property Method LIQ 2 When finished, save as filename: BENZENE. BKP

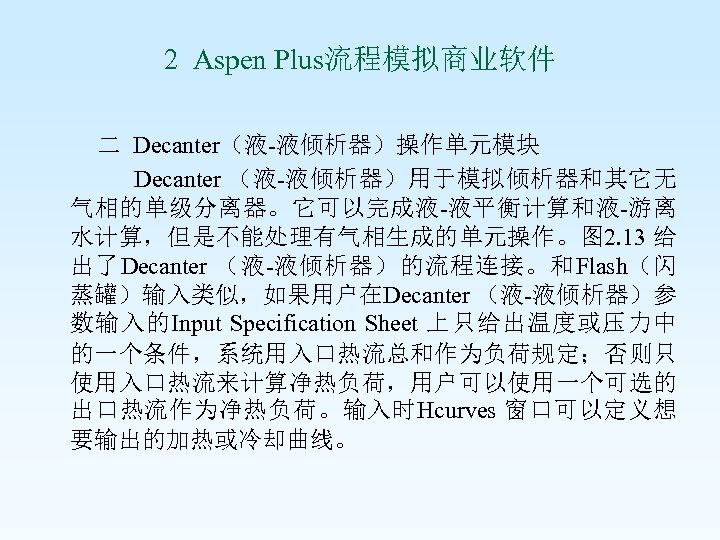

2 Aspen Plus流程模拟商业软件 二 Decanter（液-液倾析器）操作单元模块 Decanter （液-液倾析器）用于模拟倾析器和其它无 气相的单级分离器。它可以完成液-液平衡计算和液-游离 水计算，但是不能处理有气相生成的单元操作。图 2. 13 给 出了Decanter （液-液倾析器）的流程连接。和Flash（闪 蒸罐）输入类似，如果用户在Decanter （液-液倾析器）参 数输入的Input Specification Sheet 上只给出温度或压力中 的一个条件，系统用入口热流总和作为负荷规定；否则只 使用入口热流来计算净热负荷，用户可以使用一个可选的 出口热流作为净热负荷。输入时Hcurves 窗口可以定义想 要输出的加热或冷却曲线。
2 Aspen Plus流程模拟商业软件 Decanter（液-液倾析器）的操作模型可以选择绝热、 在规定的负荷下和在规定的温度下。如果倾析器中有两个 液相，Decanter（液-液倾析器）模型的缺省值是将具有 较高密度的相态看作第二相态。当然用户可以通过规定标 识第二个液相的关键组分或规定关键组分的摩尔分率阈值 来替换缺省。

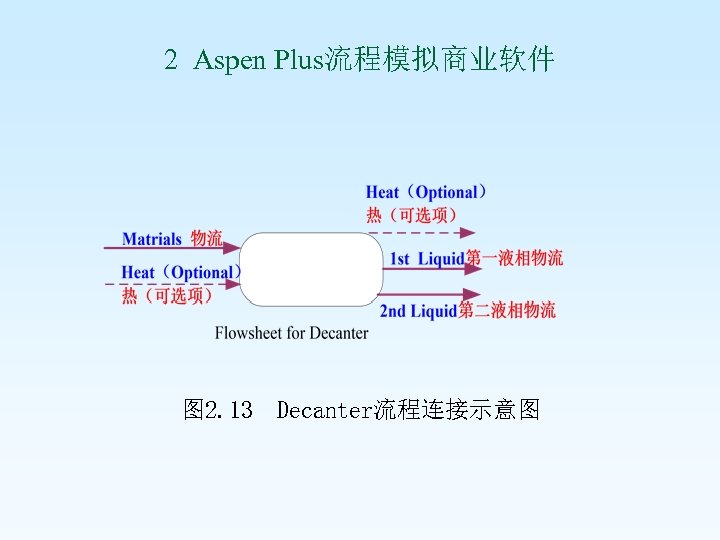

2 Aspen Plus流程模拟商业软件 图 2. 13 Decanter流程连接示意图

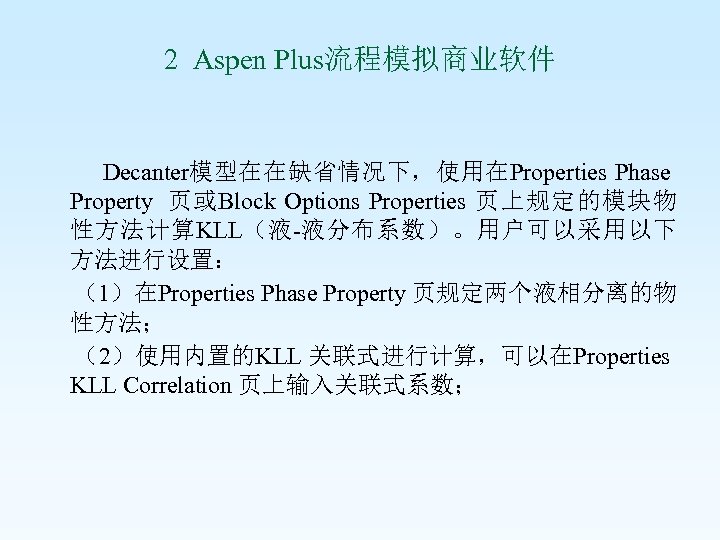

2 Aspen Plus流程模拟商业软件 Decanter模型在在缺省情况下，使用在Properties Phase Property 页或Block Options Properties 页上规定的模块物 性方法计算KLL（液-液分布系数）。用户可以采用以下 方法进行设置： （1）在Properties Phase Property 页规定两个液相分离的物 性方法； （2）使用内置的KLL 关联式进行计算，可以在Properties KLL Correlation 页上输入关联式系数；

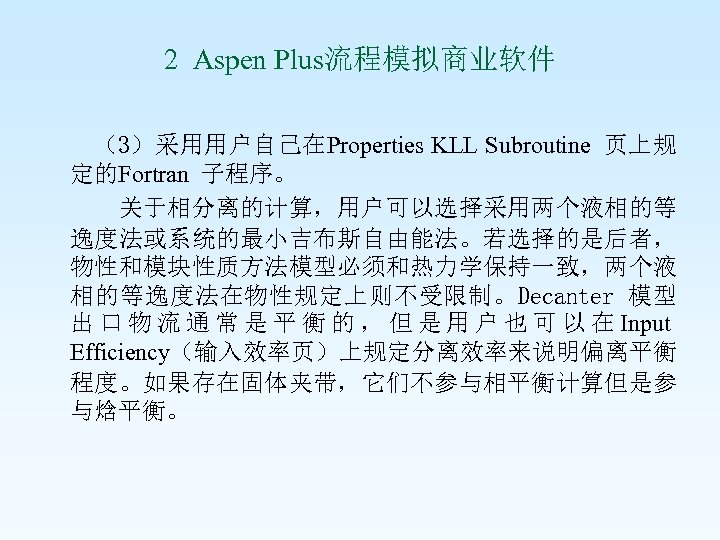

2 Aspen Plus流程模拟商业软件 （3）采用用户自己在Properties KLL Subroutine 页上规 定的Fortran 子程序。 关于相分离的计算，用户可以选择采用两个液相的等 逸度法或系统的最小吉布斯自由能法。若选择的是后者， 物性和模块性质方法模型必须和热力学保持一致，两个液 相的等逸度法在物性规定上则不受限制。Decanter 模型 出 口 物 流 通 常 是 平 衡 的 ， 但 是 用 户 也 可 以 在 Input Efficiency（输入效率页）上规定分离效率来说明偏离平衡 程度。如果存在固体夹带，它们不参与相平衡计算但是参 与焓平衡。

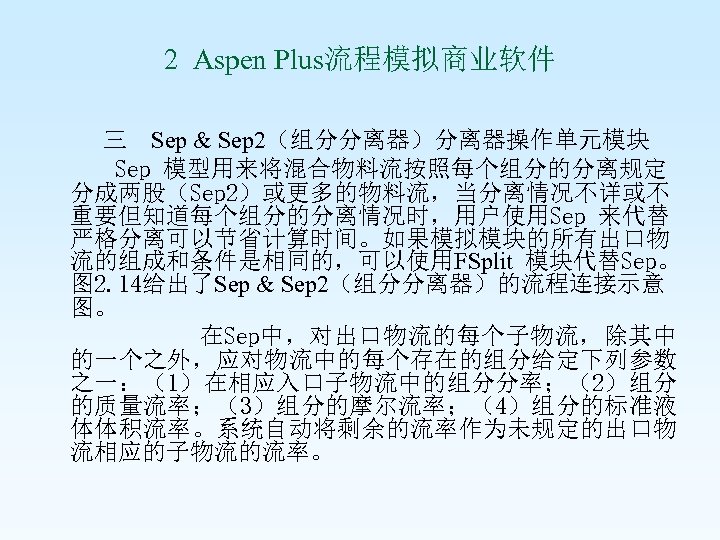

2 Aspen Plus流程模拟商业软件 三 Sep & Sep 2（组分分离器）分离器操作单元模块 Sep 模型用来将混合物料流按照每个组分的分离规定 分成两股（Sep 2）或更多的物料流，当分离情况不详或不 重要但知道每个组分的分离情况时，用户使用Sep 来代替 严格分离可以节省计算时间。如果模拟模块的所有出口物 流的组成和条件是相同的，可以使用FSplit 模块代替Sep。 图 2. 14给出了Sep & Sep 2（组分分离器）的流程连接示意 图。 在Sep中，对出口物流的每个子物流，除其中 的一个之外，应对物流中的每个存在的组分给定下列参数 之一：（1）在相应入口子物流中的组分分率；（2）组分 的质量流率；（3）组分的摩尔流率；（4）组分的标准液 体体积流率。系统自动将剩余的流率作为未规定的出口物 流相应的子物流的流率。
2 Aspen Plus流程模拟商业软件 图 2. 14 Sep流程连接示意图

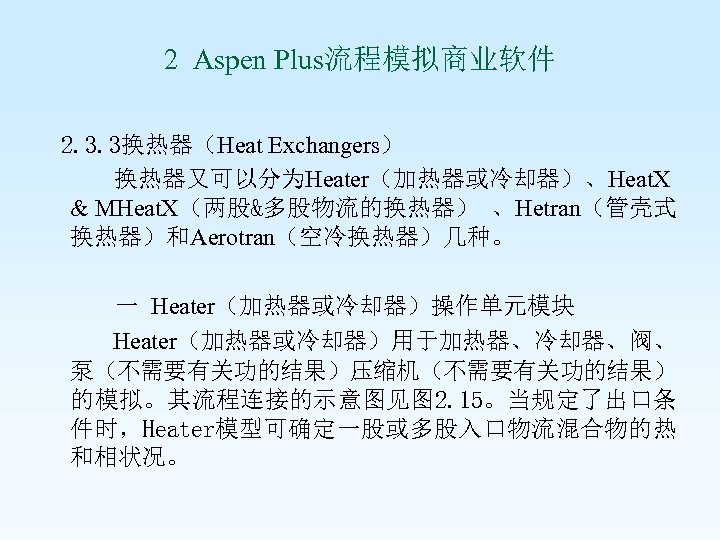

2 Aspen Plus流程模拟商业软件 2. 3. 3换热器（Heat Exchangers） 换热器又可以分为Heater（加热器或冷却器）、Heat. X & MHeat. X（两股&多股物流的换热器） 、Hetran（管壳式 换热器）和Aerotran（空冷换热器）几种。 一 Heater（加热器或冷却器）操作单元模块 Heater（加热器或冷却器）用于加热器、冷却器、阀、 泵（不需要有关功的结果）压缩机（不需要有关功的结果） 的模拟。其流程连接的示意图见图 2. 15。当规定了出口条 件时，Heater模型可确定一股或多股入口物流混合物的热 和相状况。

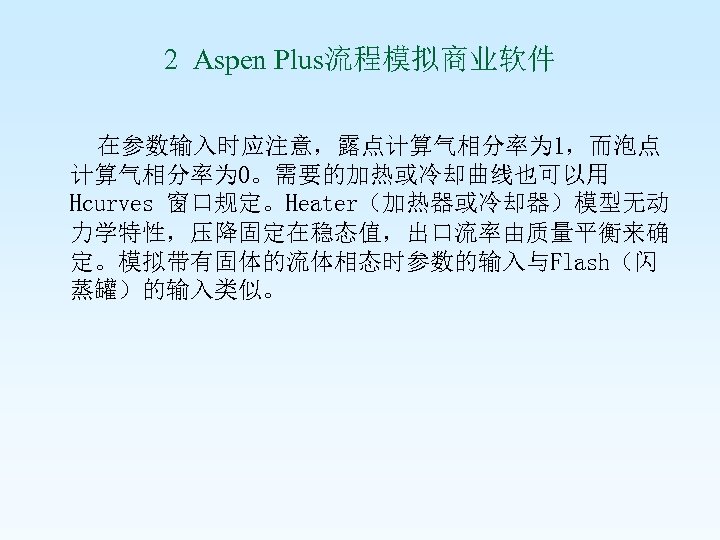

2 Aspen Plus流程模拟商业软件 在参数输入时应注意，露点计算气相分率为 1，而泡点 计算气相分率为 0。需要的加热或冷却曲线也可以用 Hcurves 窗口规定。Heater（加热器或冷却器）模型无动 力学特性，压降固定在稳态值，出口流率由质量平衡来确 定。模拟带有固体的流体相态时参数的输入与Flash（闪 蒸罐）的输入类似。

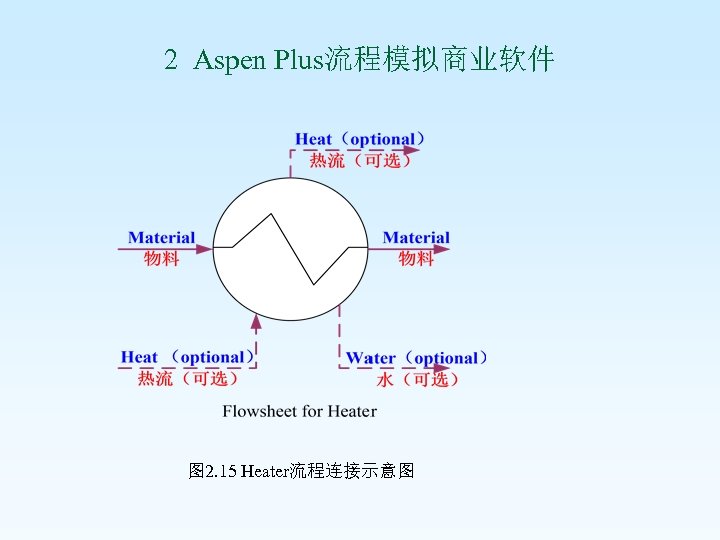

2 Aspen Plus流程模拟商业软件 图 2. 15 Heater流程连接示意图

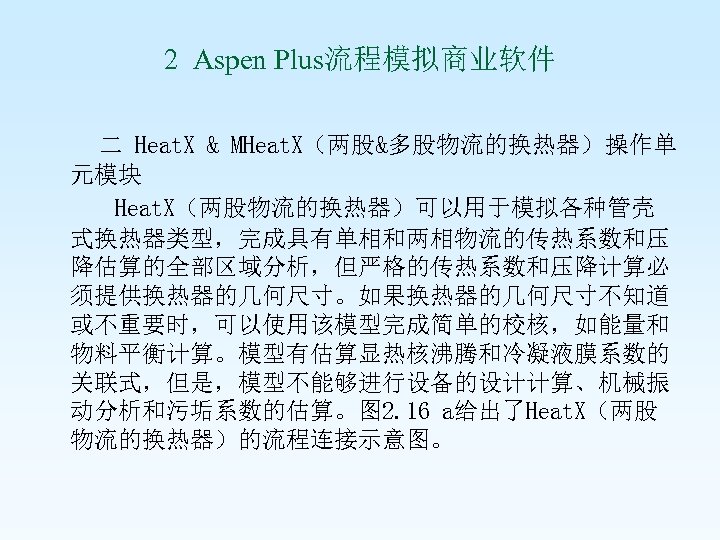

2 Aspen Plus流程模拟商业软件 二 Heat. X & MHeat. X（两股&多股物流的换热器）操作单 元模块 Heat. X（两股物流的换热器）可以用于模拟各种管壳 式换热器类型，完成具有单相和两相物流的传热系数和压 降估算的全部区域分析，但严格的传热系数和压降计算必 须提供换热器的几何尺寸。如果换热器的几何尺寸不知道 或不重要时，可以使用该模型完成简单的校核，如能量和 物料平衡计算。模型有估算显热核沸腾和冷凝液膜系数的 关联式，但是，模型不能够进行设备的设计计算、机械振 动分析和污垢系数的估算。图 2. 16 a给出了Heat. X（两股 物流的换热器）的流程连接示意图。

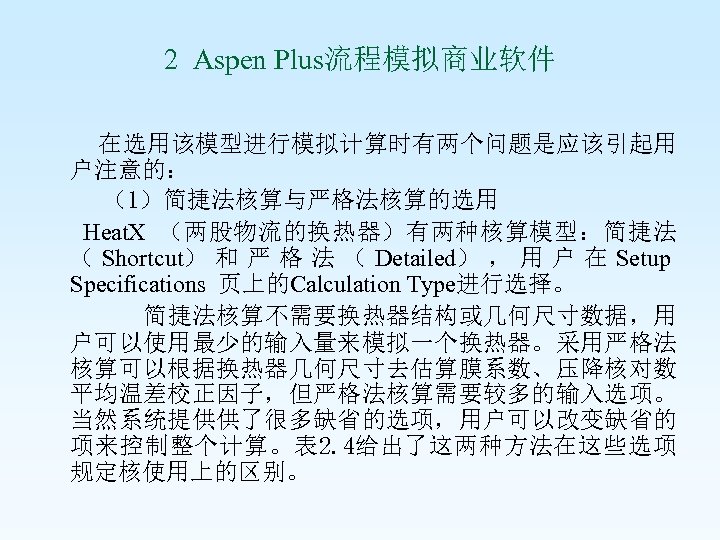

2 Aspen Plus流程模拟商业软件 在选用该模型进行模拟计算时有两个问题是应该引起用 户注意的： （1）简捷法核算与严格法核算的选用 Heat. X （两股物流的换热器）有两种核算模型：简捷法 （ Shortcut） 和 严 格 法 （ Detailed） ， 用 户 在 Setup Specifications 页上的Calculation Type进行选择。 简捷法核算不需要换热器结构或几何尺寸数据，用 户可以使用最少的输入量来模拟一个换热器。采用严格法 核算可以根据换热器几何尺寸去估算膜系数、压降核对数 平均温差校正因子，但严格法核算需要较多的输入选项。 当然系统提供供了很多缺省的选项，用户可以改变缺省的 项来控制整个计算。表 2. 4给出了这两种方法在这些选项 规定核使用上的区别。

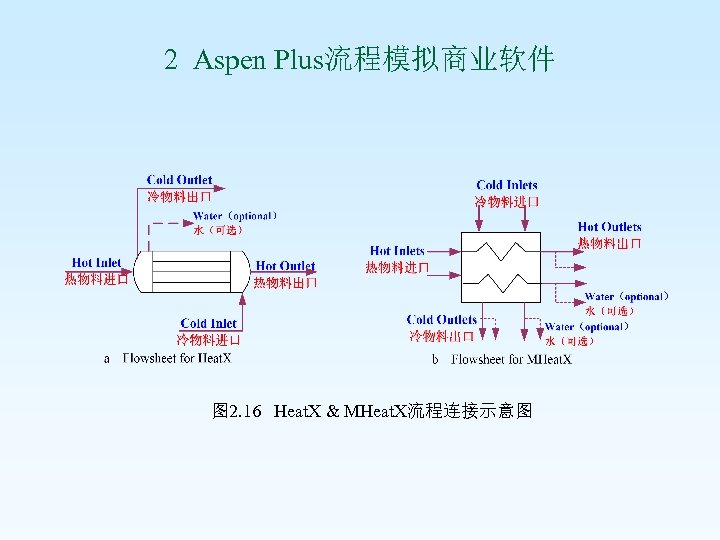

2 Aspen Plus流程模拟商业软件 图 2. 16 Heat. X & MHeat. X流程连接示意图

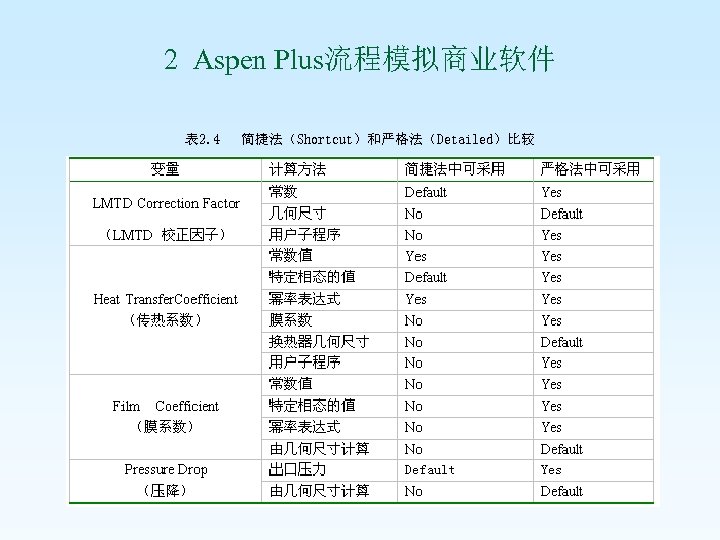

2 Aspen Plus流程模拟商业软件 表 2. 4 简捷法（Shortcut）和严格法（Detailed）比较
2 Aspen Plus流程模拟商业软件 LMTD（对数平均温差）是针对纯逆流流动的换热器而言 的，此时换热器方程为： Q = U × A× LMTD；而换热器方程若写成通用形式 为：Q = U × A× F × LMTD。其中F（Factor，校正因子） 反映了流动偏离逆流流动的程度。用户在Setup Specifications 页上用LMTD Correction Factor 区域选择。 在简捷法中LMTD 校正因子是恒定的，在严格法中使用可 以选择Constant（校正因子是常数）、Geometry（采用换 热器规定和物流性质计算）和User subroutine （用户提供 一个子程序来计算）。

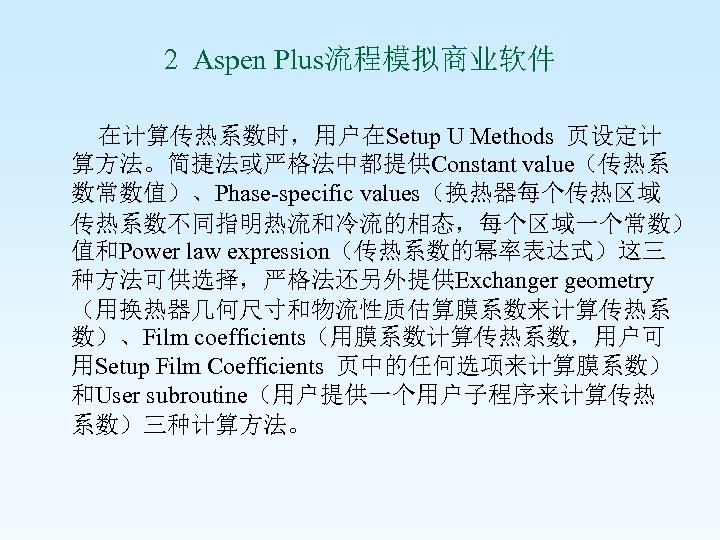

2 Aspen Plus流程模拟商业软件 在计算传热系数时，用户在Setup U Methods 页设定计 算方法。简捷法或严格法中都提供Constant value（传热系 数常数值）、Phase-specific values（换热器每个传热区域 传热系数不同指明热流和冷流的相态，每个区域一个常数） 值和Power law expression（传热系数的幂率表达式）这三 种方法可供选择，严格法还另外提供Exchanger geometry （用换热器几何尺寸和物流性质估算膜系数来计算传热系 数）、Film coefficients（用膜系数计算传热系数，用户可 用Setup Film Coefficients 页中的任何选项来计算膜系数） 和User subroutine（用户提供一个用户子程序来计算传热 系数）三种计算方法。

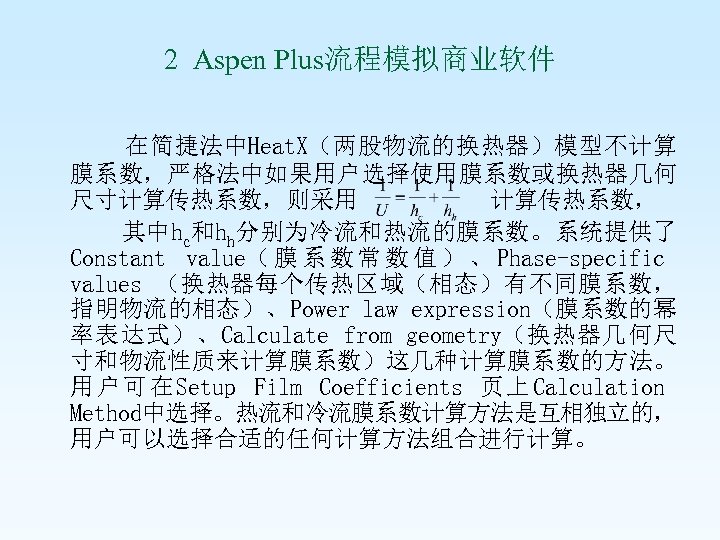

2 Aspen Plus流程模拟商业软件 在简捷法中Heat. X（两股物流的换热器）模型不计算 膜系数，严格法中如果用户选择使用膜系数或换热器几何 尺寸计算传热系数，则采用 计算传热系数， 其中hc和hh分别为冷流和热流的膜系数。系统提供了 Constant value（ 膜 系 数 常 数 值 ） 、 Phase-specific values （换热器每个传热区域（相态）有不同膜系数， 指明物流的相态）、Power law expression（膜系数的幂 率表达式）、Calculate from geometry（换热器几何尺 寸和物流性质来计算膜系数）这几种计算膜系数的方法。 用 户 可 在 Setup Film Coefficients 页 上 Calculation Method中选择。热流和冷流膜系数计算方法是互相独立的， 用户可以选择合适的任何计算方法组合进行计算。

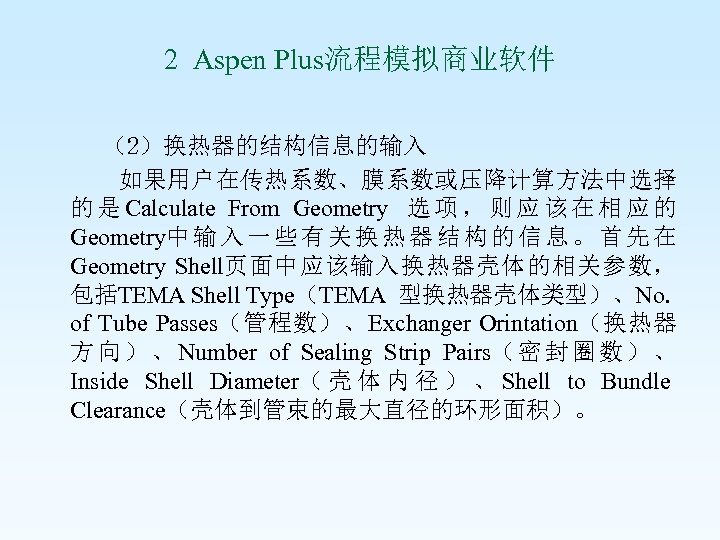

2 Aspen Plus流程模拟商业软件 （2）换热器的结构信息的输入 如果用户在传热系数、膜系数或压降计算方法中选择 的 是 Calculate From Geometry 选 项 ， 则 应 该 在 相 应 的 Geometry中 输 入 一 些 有 关 换 热 器 结 构 的 信 息 。 首 先 在 Geometry Shell页面中应该输入换热器壳体的相关参数， 包括TEMA Shell Type（TEMA 型换热器壳体类型）、No. of Tube Passes（管程数）、Exchanger Orintation（换热器 方 向 ） 、 Number of Sealing Strip Pairs（ 密 封 圈 数 ） 、 Inside Shell Diameter（ 壳 体 内 径 ） 、 Shell to Bundle Clearance（壳体到管束的最大直径的环形面积）。
2 Aspen Plus流程模拟商业软件

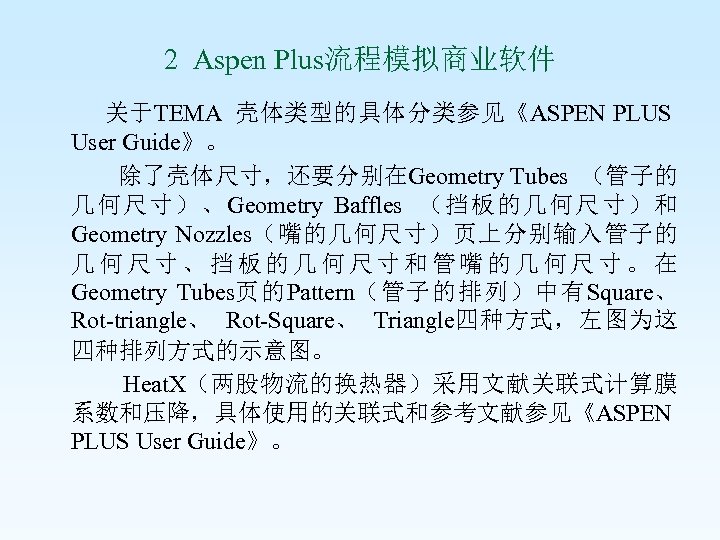

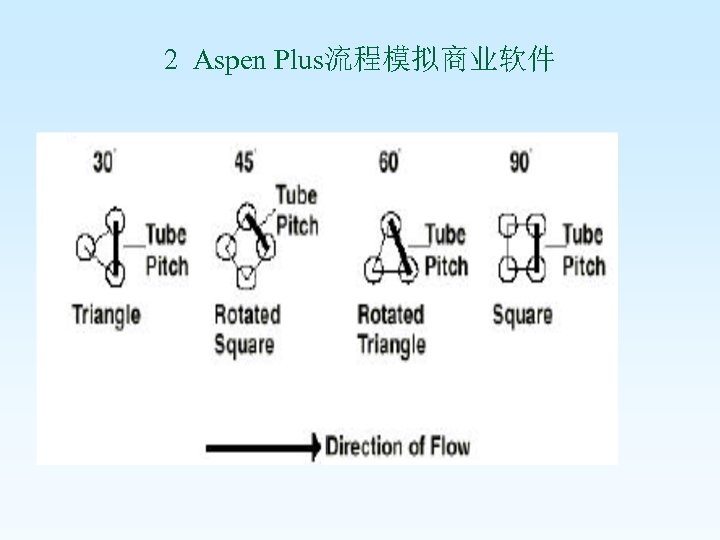

2 Aspen Plus流程模拟商业软件 关于TEMA 壳体类型的具体分类参见《ASPEN PLUS User Guide》。 除了壳体尺寸，还要分别在Geometry Tubes （管子的 几何尺寸）、Geometry Baffles （挡板的几何尺寸）和 Geometry Nozzles（嘴的几何尺寸）页上分别输入管子的 几何尺寸、挡板的几何尺寸和管嘴的几何尺寸。在 Geometry Tubes页的Pattern（管子的排列）中有Square、 Rot-triangle、 Rot-Square、 Triangle四种方式，左图为这 四种排列方式的示意图。 Heat. X（两股物流的换热器）采用文献关联式计算膜 系数和压降，具体使用的关联式和参考文献参见《ASPEN PLUS User Guide》。

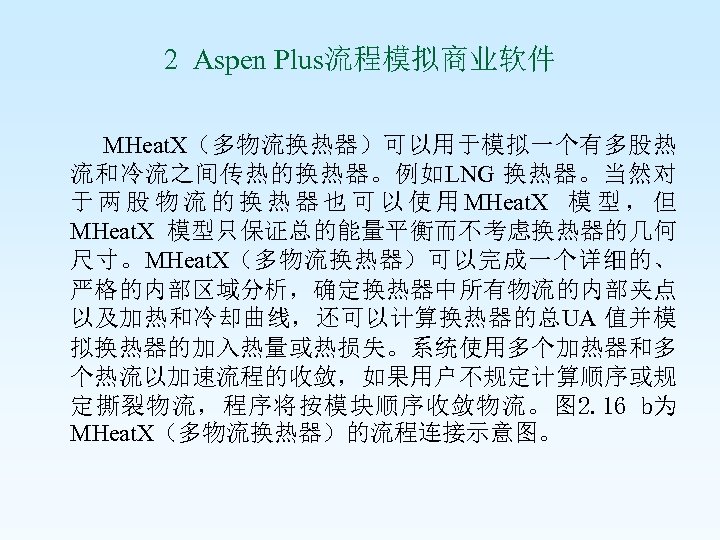

2 Aspen Plus流程模拟商业软件 MHeat. X（多物流换热器）可以用于模拟一个有多股热 流和冷流之间传热的换热器。例如LNG 换热器。当然对 于 两 股 物 流 的 换 热 器 也 可 以 使 用 MHeat. X 模 型 ， 但 MHeat. X 模型只保证总的能量平衡而不考虑换热器的几何 尺寸。MHeat. X（多物流换热器）可以完成一个详细的、 严格的内部区域分析，确定换热器中所有物流的内部夹点 以及加热和冷却曲线，还可以计算换热器的总UA 值并模 拟换热器的加入热量或热损失。系统使用多个加热器和多 个热流以加速流程的收敛，如果用户不规定计算顺序或规 定撕裂物流，程序将按模块顺序收敛物流。图 2. 16 b为 MHeat. X（多物流换热器）的流程连接示意图。

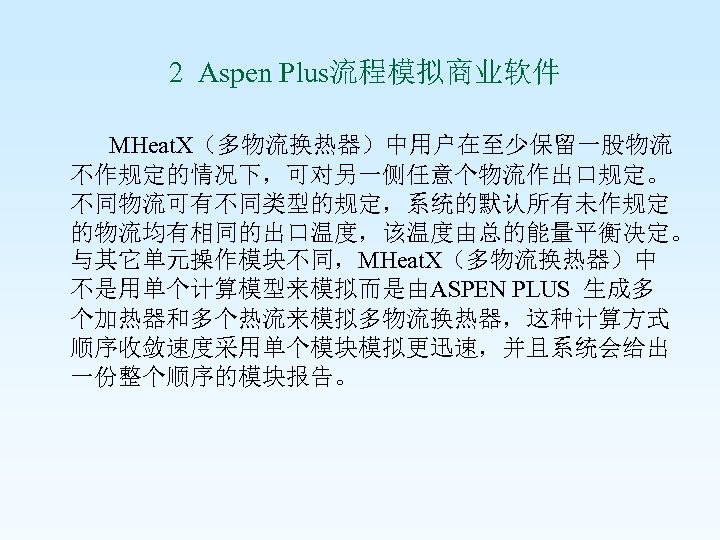

2 Aspen Plus流程模拟商业软件 MHeat. X（多物流换热器）中用户在至少保留一股物流 不作规定的情况下，可对另一侧任意个物流作出口规定。 不同物流可有不同类型的规定，系统的默认所有未作规定 的物流均有相同的出口温度，该温度由总的能量平衡决定。 与其它单元操作模块不同，MHeat. X（多物流换热器）中 不是用单个计算模型来模拟而是由ASPEN PLUS 生成多 个加热器和多个热流来模拟多物流换热器，这种计算方式 顺序收敛速度采用单个模块模拟更迅速，并且系统会给出 一份整个顺序的模块报告。

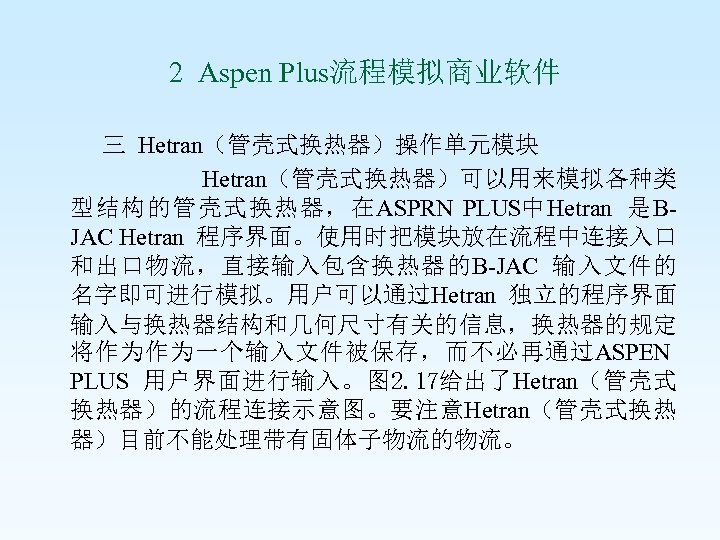

2 Aspen Plus流程模拟商业软件 Hetran（管壳式换热器）操作单元模块 Hetran（管壳式换热器）可以用来模拟各种类 型结构的管壳式换热器，在ASPRN PLUS中Hetran 是BJAC Hetran 程序界面。使用时把模块放在流程中连接入口 和出口物流，直接输入包含换热器的B-JAC 输入文件的 名字即可进行模拟。用户可以通过Hetran 独立的程序界面 输入与换热器结构和几何尺寸有关的信息，换热器的规定 将作为作为一个输入文件被保存，而不必再通过ASPEN PLUS 用户界面进行输入。图 2. 17给出了Hetran（管壳式 换热器）的流程连接示意图。要注意Hetran（管壳式换热 器）目前不能处理带有固体子物流的物流。 三

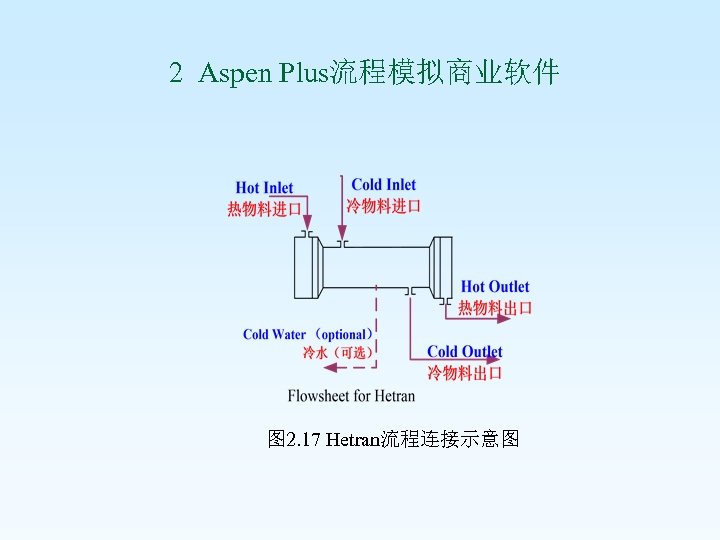

2 Aspen Plus流程模拟商业软件 图 2. 17 Hetran流程连接示意图

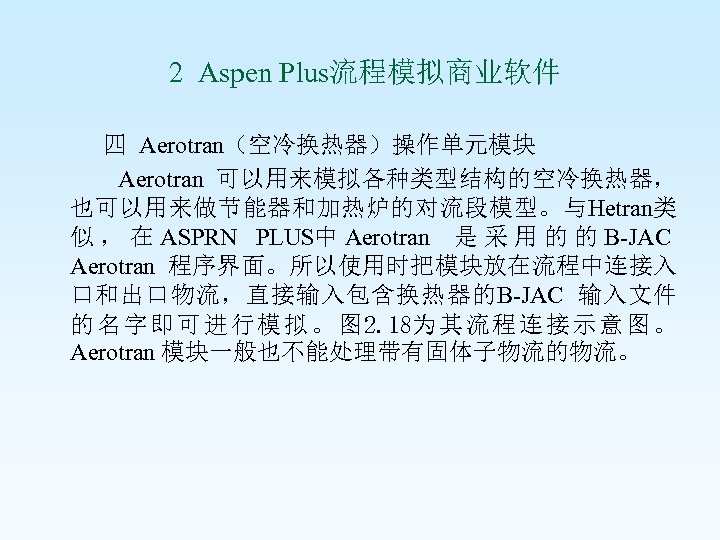

2 Aspen Plus流程模拟商业软件 四 Aerotran（空冷换热器）操作单元模块 Aerotran 可以用来模拟各种类型结构的空冷换热器， 也可以用来做节能器和加热炉的对流段模型。与Hetran类 似 ， 在 ASPRN PLUS中 Aerotran 是 采 用 的 的 B-JAC Aerotran 程序界面。所以使用时把模块放在流程中连接入 口和出口物流，直接输入包含换热器的B-JAC 输入文件 的 名 字 即 可 进 行 模 拟 。 图 2. 18为 其 流 程 连 接 示 意 图 。 Aerotran 模块一般也不能处理带有固体子物流的物流。

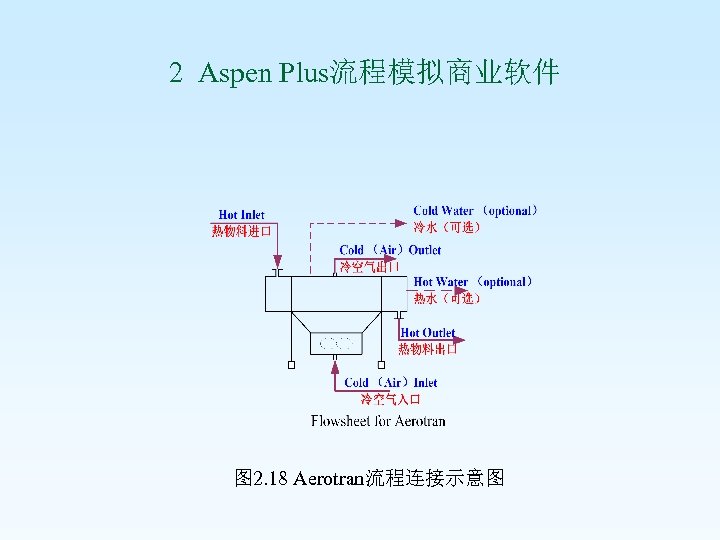

2 Aspen Plus流程模拟商业软件 图 2. 18 Aerotran流程连接示意图

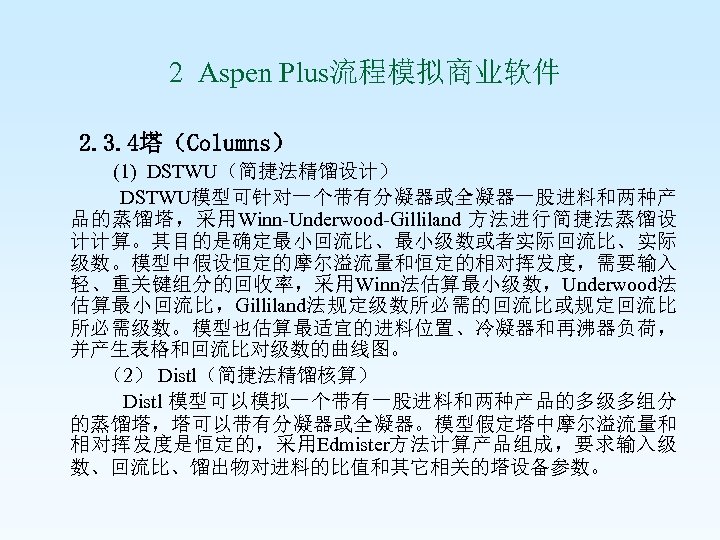

2 Aspen Plus流程模拟商业软件 2. 3. 4塔（Columns） (1) DSTWU（简捷法精馏设计） DSTWU模型可针对一个带有分凝器或全凝器一股进料和两种产 品的蒸馏塔，采用Winn-Underwood-Gilliland 方法进行简捷法蒸馏设 计计算。其目的是确定最小回流比、最小级数或者实际回流比、实际 级数。模型中假设恒定的摩尔溢流量和恒定的相对挥发度，需要输入 轻、重关键组分的回收率，采用Winn法估算最小级数，Underwood法 估算最小回流比，Gilliland法规定级数所必需的回流比或规定回流比 所必需级数。模型也估算最适宜的进料位置、冷凝器和再沸器负荷， 并产生表格和回流比对级数的曲线图。 （2） Distl（简捷法精馏核算） Distl 模型可以模拟一个带有一股进料和两种产品的多级多组分 的蒸馏塔，塔可以带有分凝器或全凝器。模型假定塔中摩尔溢流量和 相对挥发度是恒定的，采用Edmister方法计算产品组成，要求输入级 数、回流比、馏出物对进料的比值和其它相关的塔设备参数。

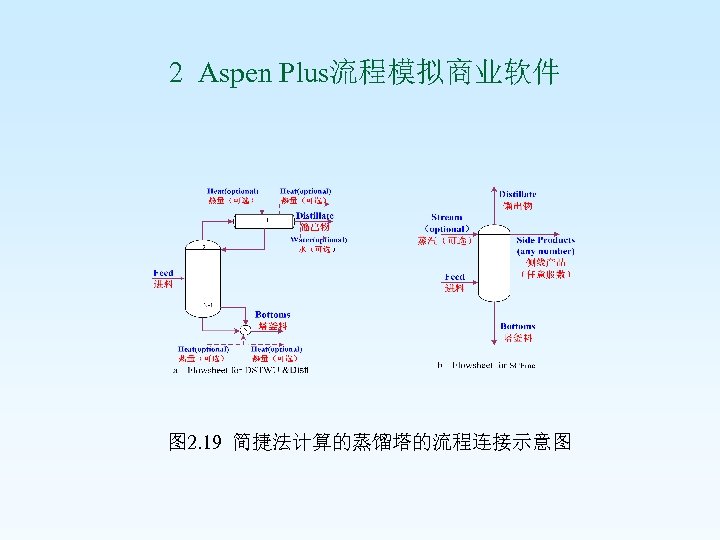

2 Aspen Plus流程模拟商业软件 图 2. 19 简捷法计算的蒸馏塔的流程连接示意图

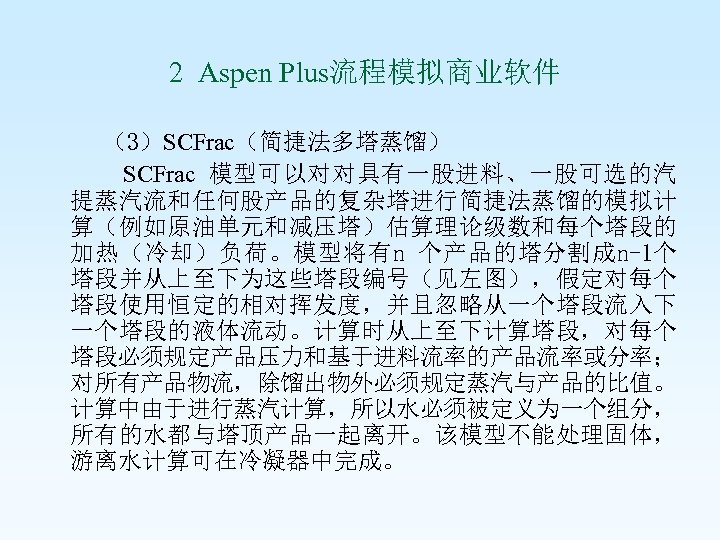

2 Aspen Plus流程模拟商业软件 （3）SCFrac（简捷法多塔蒸馏） SCFrac 模型可以对对具有一股进料、一股可选的汽 提蒸汽流和任何股产品的复杂塔进行简捷法蒸馏的模拟计 算（例如原油单元和减压塔）估算理论级数和每个塔段的 加热（冷却）负荷。模型将有n 个产品的塔分割成n-1个 塔段并从上至下为这些塔段编号（见左图），假定对每个 塔段使用恒定的相对挥发度，并且忽略从一个塔段流入下 一个塔段的液体流动。计算时从上至下计算塔段，对每个 塔段必须规定产品压力和基于进料流率的产品流率或分率； 对所有产品物流，除馏出物外必须规定蒸汽与产品的比值。 计算中由于进行蒸汽计算，所以水必须被定义为一个组分， 所有的水都与塔顶产品一起离开。该模型不能处理固体， 游离水计算可在冷凝器中完成。

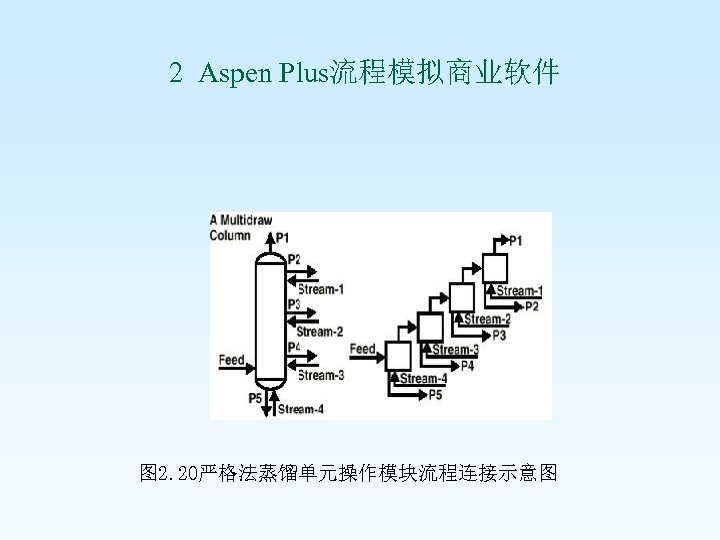

2 Aspen Plus流程模拟商业软件 图 2. 20严格法蒸馏单元操作模块流程连接示意图

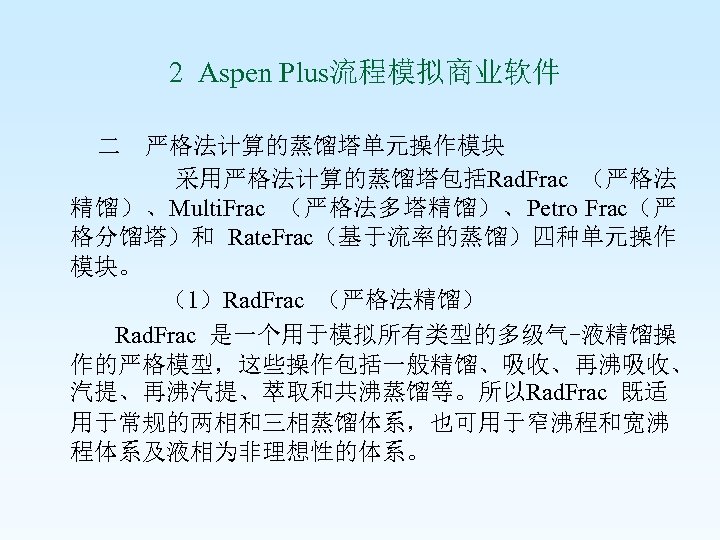

2 Aspen Plus流程模拟商业软件 二 严格法计算的蒸馏塔单元操作模块 采用严格法计算的蒸馏塔包括Rad. Frac （严格法 精馏）、Multi. Frac （严格法多塔精馏）、Petro Frac（严 格分馏塔）和 Rate. Frac（基于流率的蒸馏）四种单元操作 模块。 （1）Rad. Frac （严格法精馏） Rad. Frac 是一个用于模拟所有类型的多级气-液精馏操 作的严格模型，这些操作包括一般精馏、吸收、再沸吸收、 汽提、再沸汽提、萃取和共沸蒸馏等。所以Rad. Frac 既适 用于常规的两相和三相蒸馏体系，也可用于窄沸程和宽沸 程体系及液相为非理想性的体系。

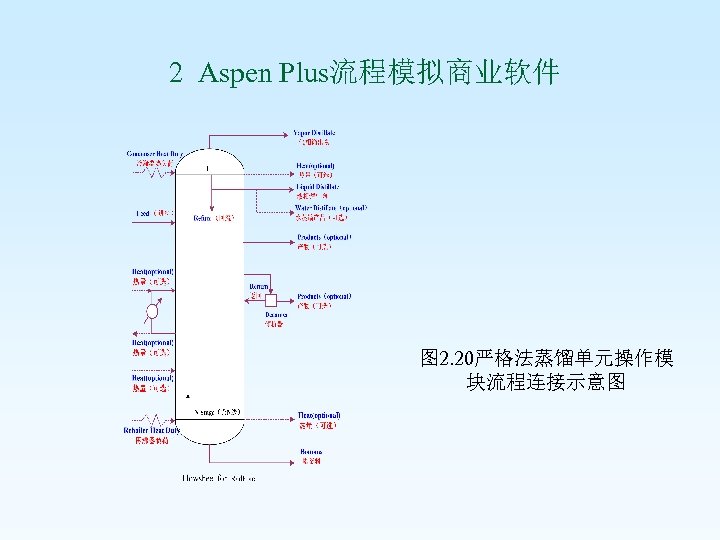

2 Aspen Plus流程模拟商业软件 图 2. 20严格法蒸馏单元操作模 块流程连接示意图

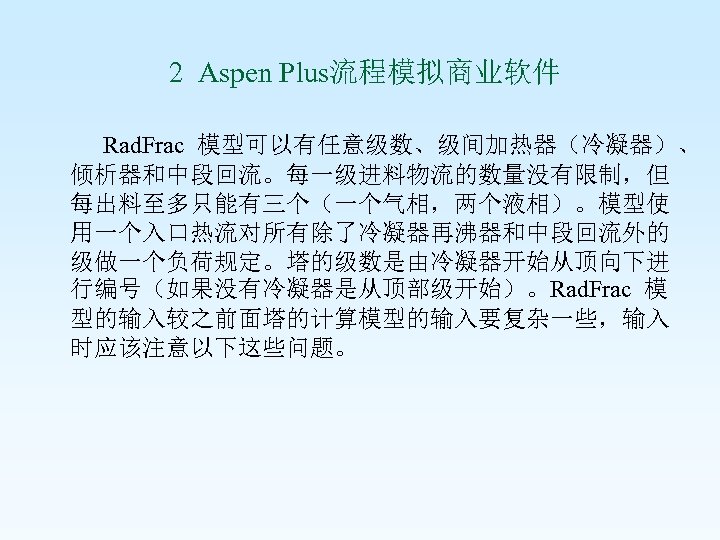

2 Aspen Plus流程模拟商业软件 Rad. Frac 模型可以有任意级数、级间加热器（冷凝器）、 倾析器和中段回流。每一级进料物流的数量没有限制，但 每出料至多只能有三个（一个气相，两个液相）。模型使 用一个入口热流对所有除了冷凝器再沸器和中段回流外的 级做一个负荷规定。塔的级数是由冷凝器开始从顶向下进 行编号（如果没有冷凝器是从顶部级开始）。Rad. Frac 模 型的输入较之前面塔的计算模型的输入要复杂一些，输入 时应该注意以下这些问题。

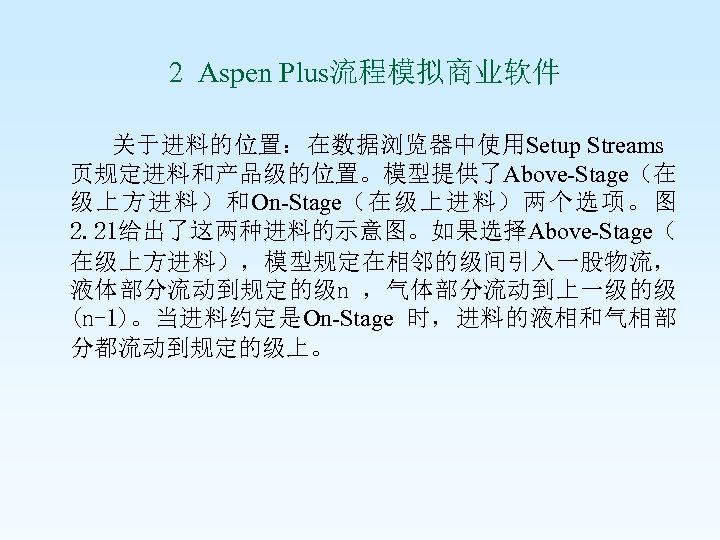

2 Aspen Plus流程模拟商业软件 关于进料的位置：在数据浏览器中使用Setup Streams 页规定进料和产品级的位置。模型提供了Above-Stage（在 级上方进料）和On-Stage（在级上进料）两个选项。图 2. 21给出了这两种进料的示意图。如果选择Above-Stage（ 在级上方进料），模型规定在相邻的级间引入一股物流， 液体部分流动到规定的级n ，气体部分流动到上一级的级 (n-1)。当进料约定是On-Stage 时，进料的液相和气相部 分都流动到规定的级上。

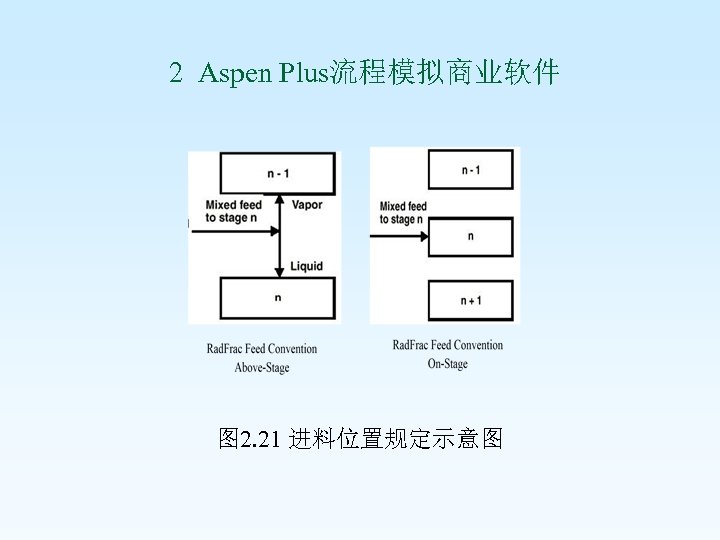

2 Aspen Plus流程模拟商业软件 图 2. 21 进料位置规定示意图

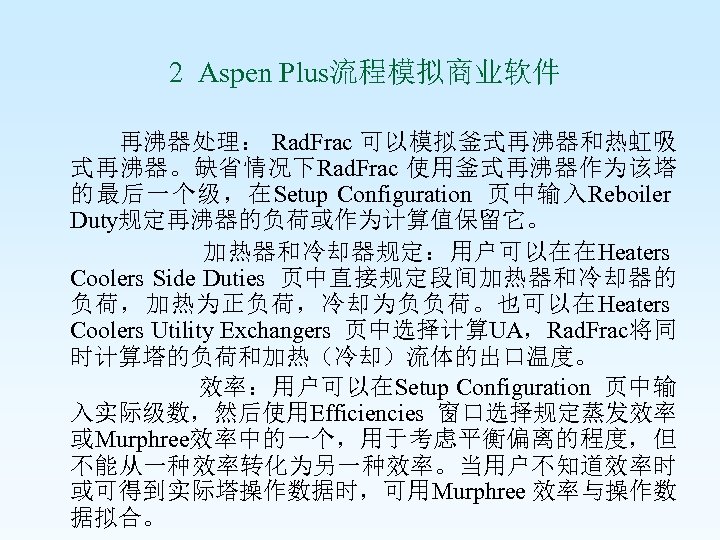

2 Aspen Plus流程模拟商业软件 再沸器处理： Rad. Frac 可以模拟釜式再沸器和热虹吸 式再沸器。缺省情况下Rad. Frac 使用釜式再沸器作为该塔 的最后一个级，在Setup Configuration 页中输入Reboiler Duty规定再沸器的负荷或作为计算值保留它。 加热器和冷却器规定：用户可以在在Heaters Coolers Side Duties 页中直接规定段间加热器和冷却器的 负荷，加热为正负荷，冷却为负负荷。也可以在Heaters Coolers Utility Exchangers 页中选择计算UA，Rad. Frac将同 时计算塔的负荷和加热（冷却）流体的出口温度。 效率：用户可以在Setup Configuration 页中输 入实际级数，然后使用Efficiencies 窗口选择规定蒸发效率 或Murphree效率中的一个，用于考虑平衡偏离的程度，但 不能从一种效率转化为另一种效率。当用户不知道效率时 或可得到实际塔操作数据时，可用Murphree 效率与操作数 据拟合。

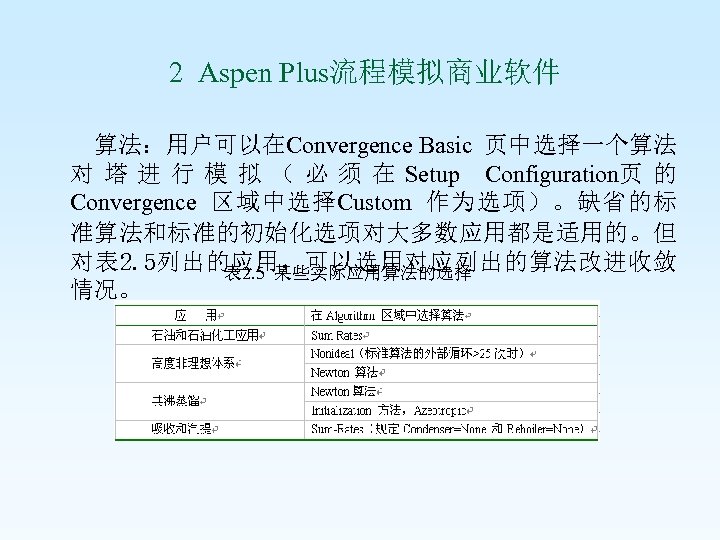

2 Aspen Plus流程模拟商业软件 算法：用户可以在Convergence Basic 页中选择一个算法 对 塔 进 行 模 拟 （ 必 须 在 Setup Configuration页 的 Convergence 区域中选择Custom 作为选项）。缺省的标 准算法和标准的初始化选项对大多数应用都是适用的。但 对表 2. 5列出的应用，可以选用对应列出的算法改进收敛 表 2. 5 某些实际应用算法的选择 情况。

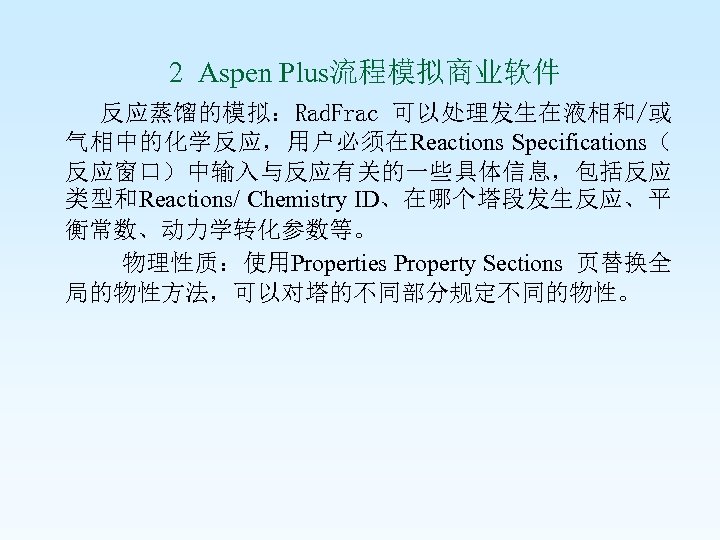

2 Aspen Plus流程模拟商业软件 反应蒸馏的模拟：Rad. Frac 可以处理发生在液相和/或 气相中的化学反应，用户必须在Reactions Specifications（ 反应窗口）中输入与反应有关的一些具体信息，包括反应 类型和Reactions/ Chemistry ID、在哪个塔段发生反应、平 衡常数、动力学转化参数等。 物理性质：使用Properties Property Sections 页替换全 局的物性方法，可以对塔的不同部分规定不同的物性。

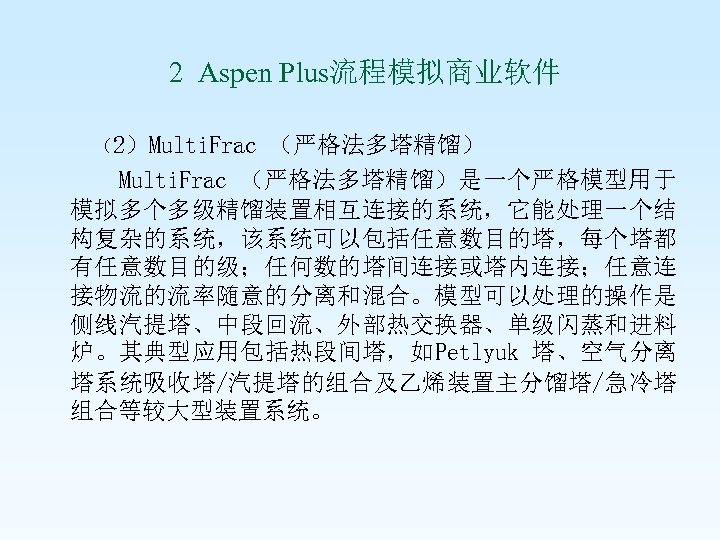

2 Aspen Plus流程模拟商业软件 （2）Multi. Frac （严格法多塔精馏）是一个严格模型用于 模拟多个多级精馏装置相互连接的系统，它能处理一个结 构复杂的系统，该系统可以包括任意数目的塔，每个塔都 有任意数目的级；任何数的塔间连接或塔内连接；任意连 接物流的流率随意的分离和混合。模型可以处理的操作是 侧线汽提塔、中段回流、外部热交换器、单级闪蒸和进料 炉。其典型应用包括热段间塔，如Petlyuk 塔、空气分离 塔系统吸收塔/汽提塔的组合及乙烯装置主分馏塔/急冷塔 组合等较大型装置系统。

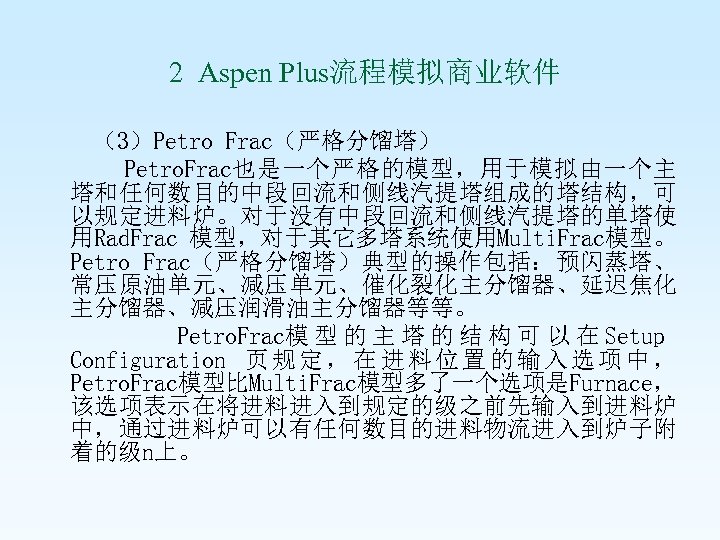

2 Aspen Plus流程模拟商业软件 （3）Petro Frac（严格分馏塔） Petro. Frac也是一个严格的模型，用于模拟由一个主 塔和任何数目的中段回流和侧线汽提塔组成的塔结构，可 以规定进料炉。对于没有中段回流和侧线汽提塔的单塔使 用Rad. Frac 模型，对于其它多塔系统使用Multi. Frac模型。 Petro Frac（严格分馏塔）典型的操作包括：预闪蒸塔、 常压原油单元、减压单元、催化裂化主分馏器、延迟焦化 主分馏器、减压润滑油主分馏器等等。 Petro. Frac模 型 的 主 塔 的 结 构 可 以 在 Setup Configuration 页 规 定 ， 在 进 料 位 置 的 输 入 选 项 中 ， Petro. Frac模型比Multi. Frac模型多了一个选项是Furnace， 该选项表示在将进料进入到规定的级之前先输入到进料炉 中，通过进料炉可以有任何数目的进料物流进入到炉子附 着的级n上。

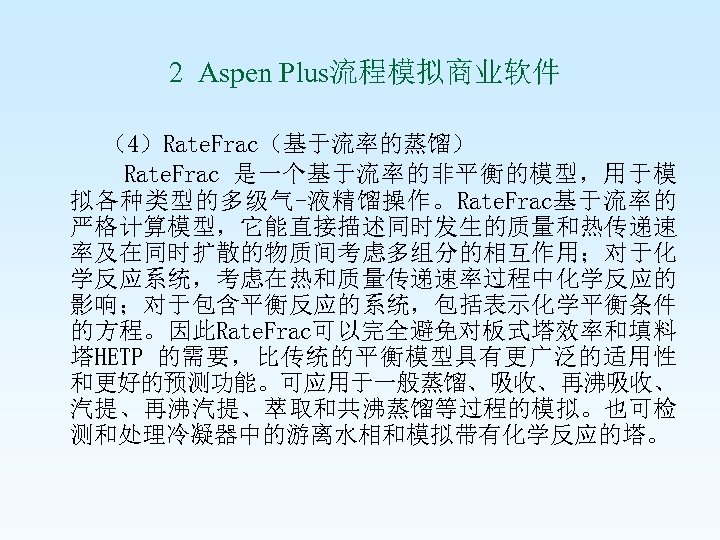

2 Aspen Plus流程模拟商业软件 （4）Rate. Frac（基于流率的蒸馏） Rate. Frac 是一个基于流率的非平衡的模型，用于模 拟各种类型的多级气-液精馏操作。Rate. Frac基于流率的 严格计算模型，它能直接描述同时发生的质量和热传递速 率及在同时扩散的物质间考虑多组分的相互作用；对于化 学反应系统，考虑在热和质量传递速率过程中化学反应的 影响；对于包含平衡反应的系统，包括表示化学平衡条件 的方程。因此Rate. Frac可以完全避免对板式塔效率和填料 塔HETP 的需要，比传统的平衡模型具有更广泛的适用性 和更好的预测功能。可应用于一般蒸馏、吸收、再沸吸收、 汽提、再沸汽提、萃取和共沸蒸馏等过程的模拟。也可检 测和处理冷凝器中的游离水相和模拟带有化学反应的塔。

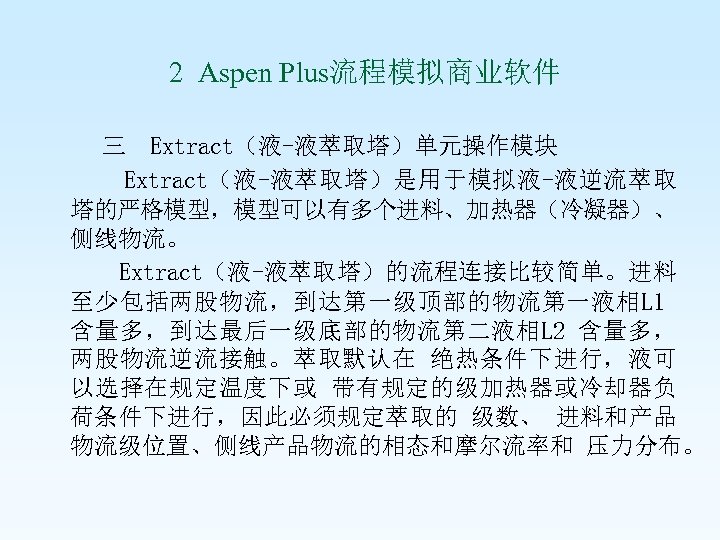

2 Aspen Plus流程模拟商业软件 三 Extract（液-液萃取塔）单元操作模块 Extract（液-液萃取塔）是用于模拟液-液逆流萃取 塔的严格模型，模型可以有多个进料、加热器（冷凝器）、 侧线物流。 Extract（液-液萃取塔）的流程连接比较简单。进料 至少包括两股物流，到达第一级顶部的物流第一液相L 1 含量多，到达最后一级底部的物流第二液相L 2 含量多， 两股物流逆流接触。萃取默认在 绝热条件下进行，液可 以选择在规定温度下或 带有规定的级加热器或冷却器负 荷条件下进行，因此必须规定萃取的 级数、 进料和产品 物流级位置、侧线产品物流的相态和摩尔流率和 压力分布。

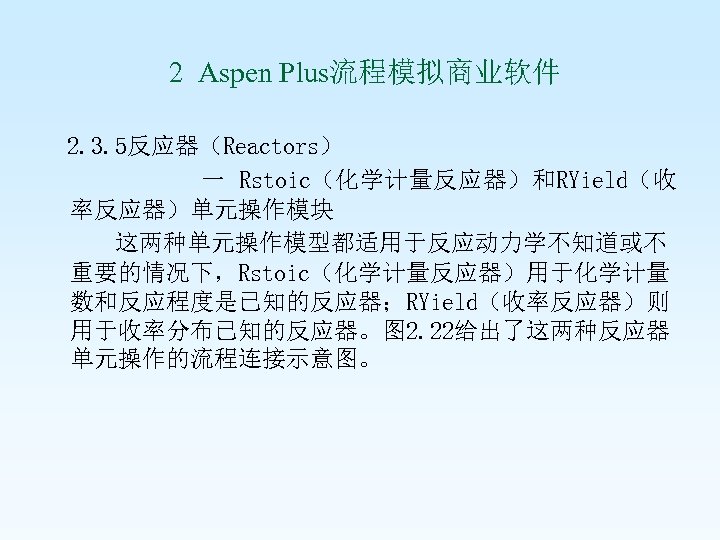

2 Aspen Plus流程模拟商业软件 2. 3. 5反应器（Reactors） 一 Rstoic（化学计量反应器）和RYield（收 率反应器）单元操作模块 这两种单元操作模型都适用于反应动力学不知道或不 重要的情况下，Rstoic（化学计量反应器）用于化学计量 数和反应程度是已知的反应器；RYield（收率反应器）则 用于收率分布已知的反应器。图 2. 22给出了这两种反应器 单元操作的流程连接示意图。

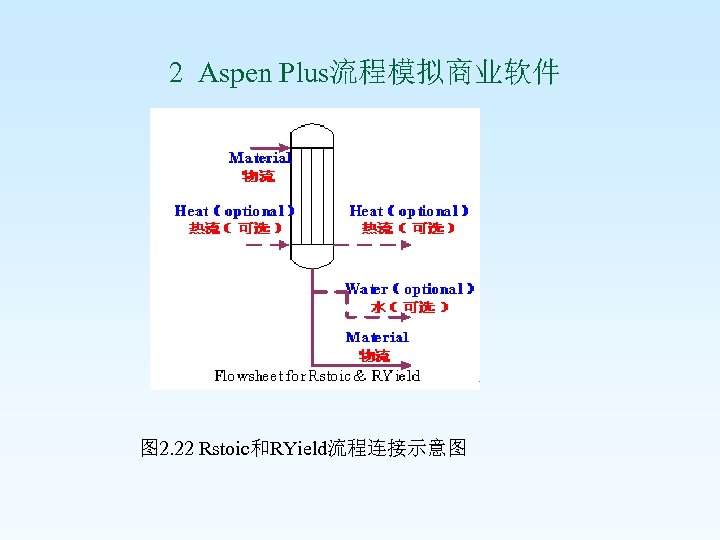

2 Aspen Plus流程模拟商业软件 图 2. 22 Rstoic和RYield流程连接示意图

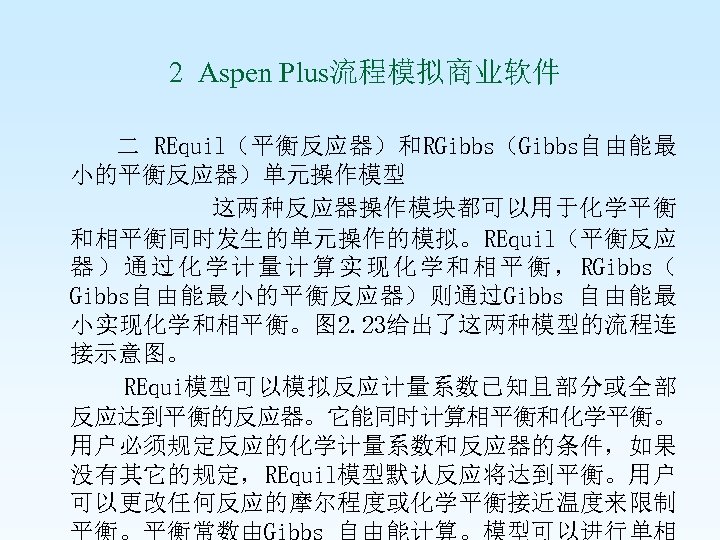

2 Aspen Plus流程模拟商业软件 二 REquil（平衡反应器）和RGibbs（Gibbs自由能最 小的平衡反应器）单元操作模型 这两种反应器操作模块都可以用于化学平衡 和相平衡同时发生的单元操作的模拟。REquil（平衡反应 器 ） 通 过 化 学 计 量 计 算 实 现 化 学 和 相 平 衡 ， RGibbs（ Gibbs自由能最小的平衡反应器）则通过Gibbs 自由能最 小实现化学和相平衡。图 2. 23给出了这两种模型的流程连 接示意图。 REqui模型可以模拟反应计量系数已知且部分或全部 反应达到平衡的反应器。它能同时计算相平衡和化学平衡。 用户必须规定反应的化学计量系数和反应器的条件，如果 没有其它的规定，REquil模型默认反应将达到平衡。用户 可以更改任何反应的摩尔程度或化学平衡接近温度来限制

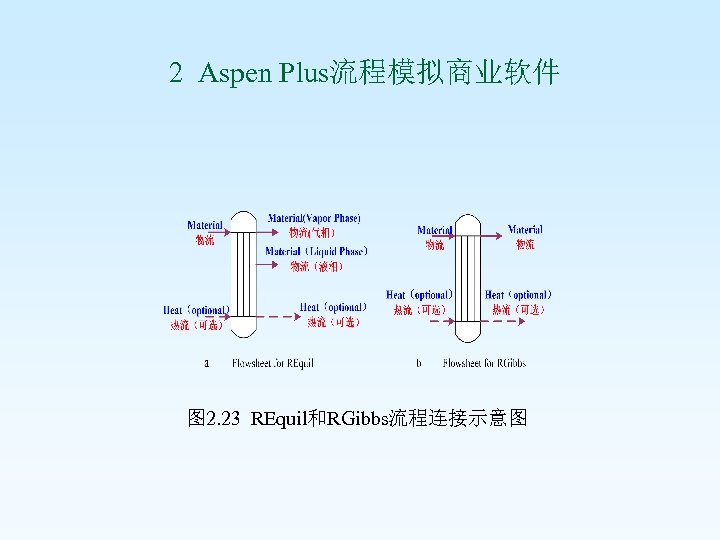

2 Aspen Plus流程模拟商业软件 图 2. 23 REquil和RGibbs流程连接示意图

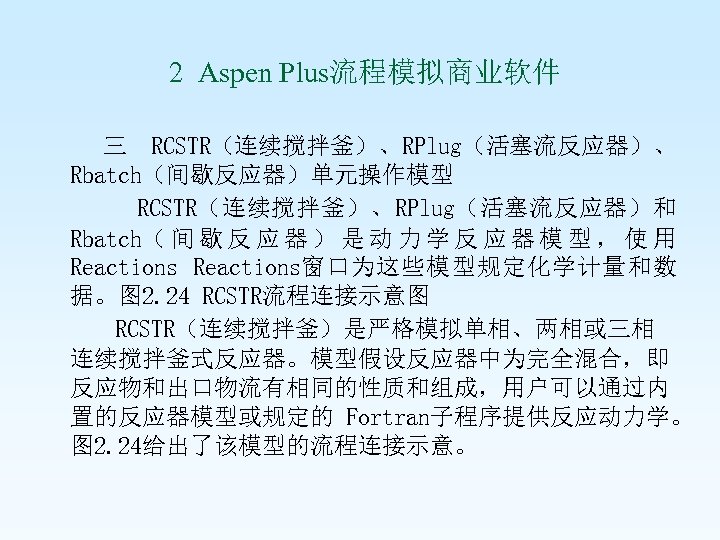

2 Aspen Plus流程模拟商业软件 三 RCSTR（连续搅拌釜）、RPlug（活塞流反应器）、 Rbatch（间歇反应器）单元操作模型 RCSTR（连续搅拌釜）、RPlug（活塞流反应器）和 Rbatch（ 间 歇 反 应 器 ） 是 动 力 学 反 应 器 模 型 ， 使 用 Reactions窗口为这些模型规定化学计量和数 据。图 2. 24 RCSTR流程连接示意图 RCSTR（连续搅拌釜）是严格模拟单相、两相或三相 连续搅拌釜式反应器。模型假设反应器中为完全混合，即 反应物和出口物流有相同的性质和组成，用户可以通过内 置的反应器模型或规定的 Fortran子程序提供反应动力学。 图 2. 24给出了该模型的流程连接示意。

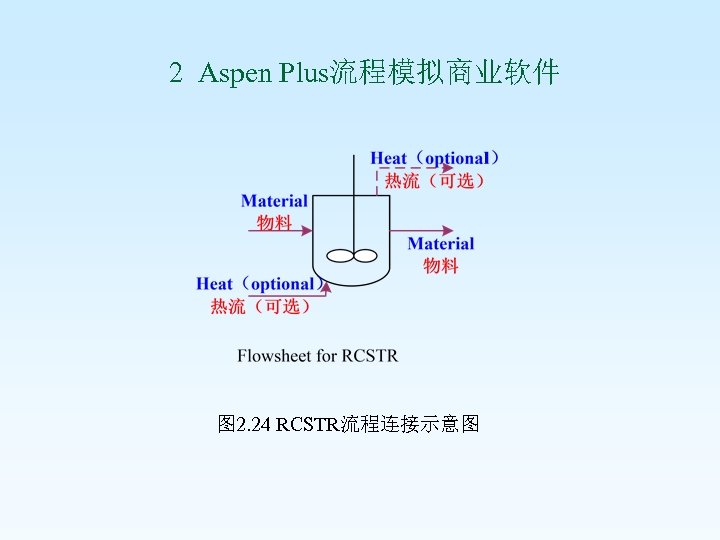

2 Aspen Plus流程模拟商业软件 图 2. 24 RCSTR流程连接示意图

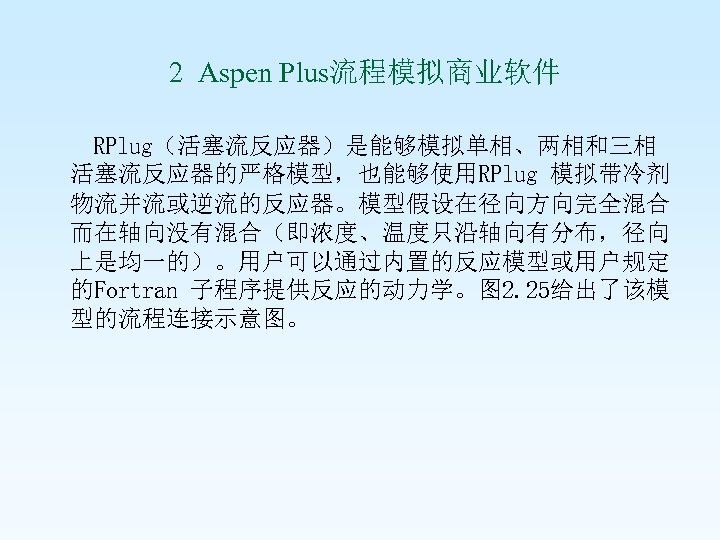

2 Aspen Plus流程模拟商业软件 RPlug（活塞流反应器）是能够模拟单相、两相和三相 活塞流反应器的严格模型，也能够使用RPlug 模拟带冷剂 物流并流或逆流的反应器。模型假设在径向方向完全混合 而在轴向没有混合（即浓度、温度只沿轴向有分布，径向 上是均一的）。用户可以通过内置的反应模型或用户规定 的Fortran 子程序提供反应的动力学。图 2. 25给出了该模 型的流程连接示意图。

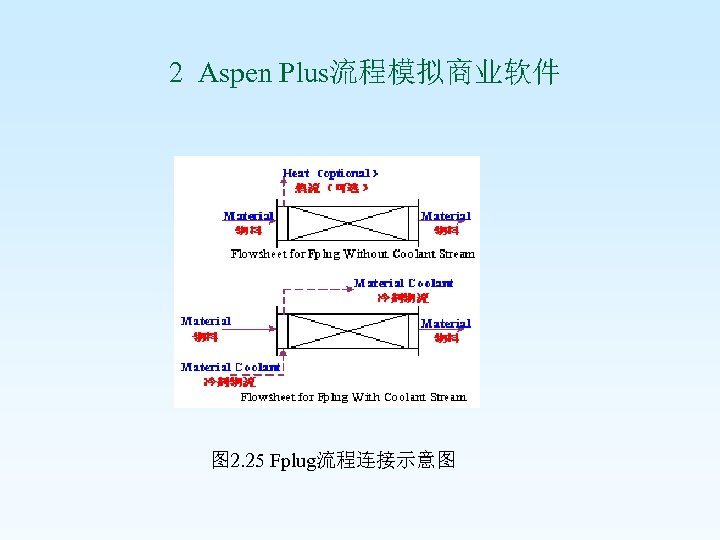

2 Aspen Plus流程模拟商业软件 图 2. 25 Fplug流程连接示意图

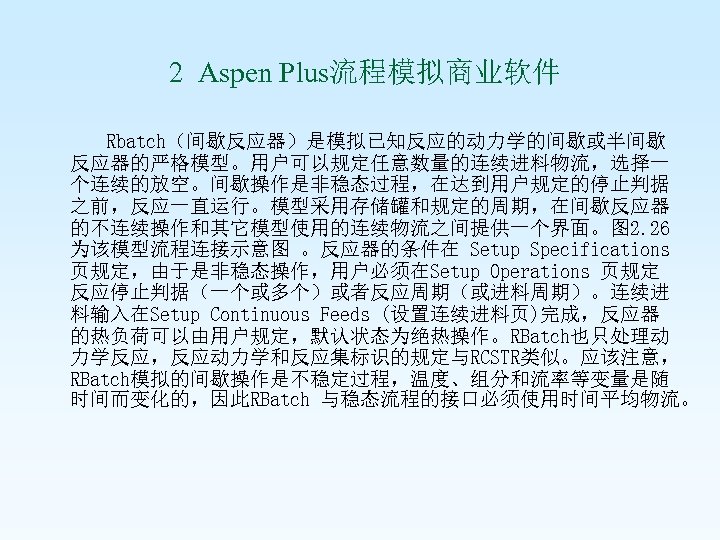

2 Aspen Plus流程模拟商业软件 Rbatch（间歇反应器）是模拟已知反应的动力学的间歇或半间歇 反应器的严格模型。用户可以规定任意数量的连续进料物流，选择一 个连续的放空。间歇操作是非稳态过程，在达到用户规定的停止判据 之前，反应一直运行。模型采用存储罐和规定的周期，在间歇反应器 的不连续操作和其它模型使用的连续物流之间提供一个界面。图 2. 26 为该模型流程连接示意图 。反应器的条件在 Setup Specifications 页规定，由于是非稳态操作，用户必须在Setup Operations 页规定 反应停止判据（一个或多个）或者反应周期（或进料周期）。连续进 料输入在Setup Continuous Feeds (设置连续进料页)完成，反应器 的热负荷可以由用户规定，默认状态为绝热操作。RBatch也只处理动 力学反应，反应动力学和反应集标识的规定与RCSTR类似。应该注意， RBatch模拟的间歇操作是不稳定过程，温度、组分和流率等变量是随 时间而变化的，因此RBatch 与稳态流程的接口必须使用时间平均物流。

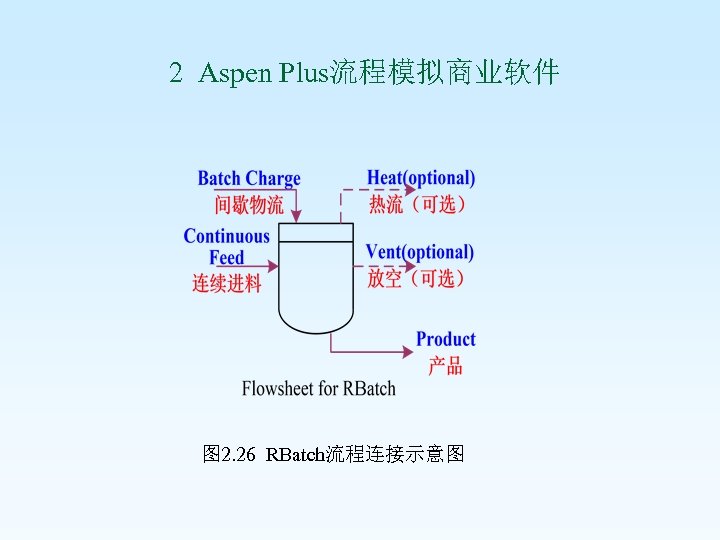

2 Aspen Plus流程模拟商业软件 图 2. 26 RBatch流程连接示意图
2 Aspen Plus流程模拟商业软件 2. 3. 6压力变送设备（Pressure Changers） 一 Pump（泵/水力学透平）单元操作模块 Pump（泵/水力学透平）用于模拟处理单液相的泵或 水力学透平，对于某些特殊情况，用户也可以规定进行两 相或三相计算以确定物流的出口条件及计算用于泵方程的 流体密度。当需要或已知功率时，可用Pump模型改变物流 压力，如果仅需计算压力的改变，也可以用其它模型（如 Heater模型）。图 2. 27给出了Pump（泵/水力学透平）的 流程连接示意图。

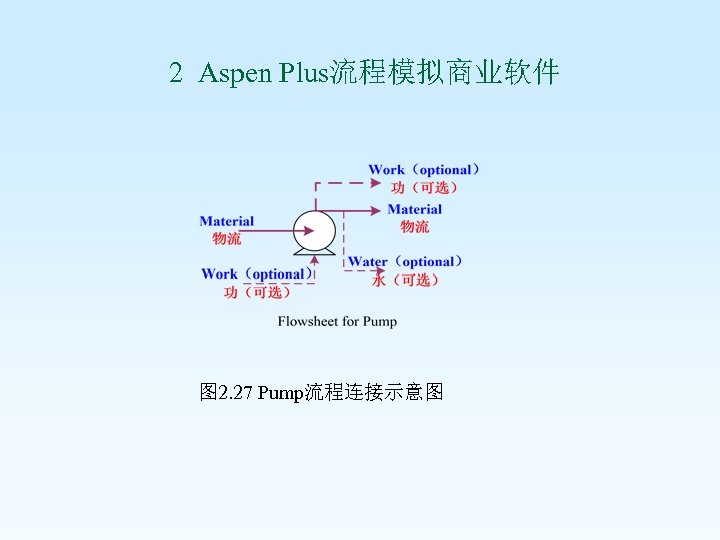

2 Aspen Plus流程模拟商业软件 图 2. 27 Pump流程连接示意图

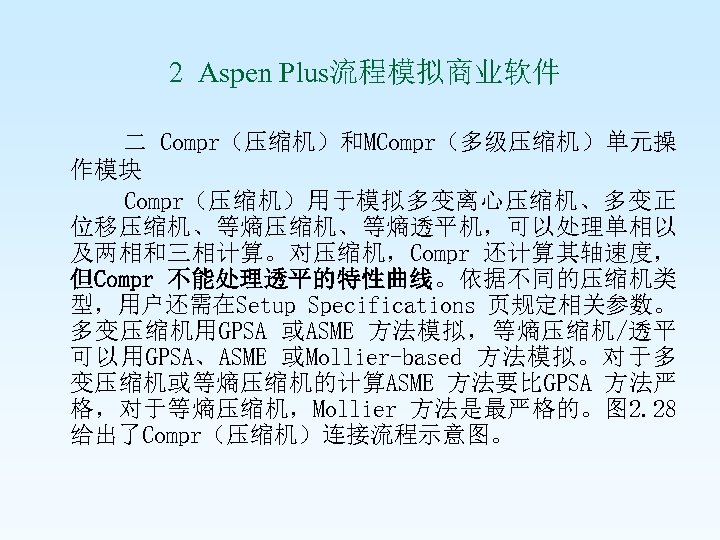

2 Aspen Plus流程模拟商业软件 二 Compr（压缩机）和MCompr（多级压缩机）单元操 作模块 Compr（压缩机）用于模拟多变离心压缩机、多变正 位移压缩机、等熵透平机，可以处理单相以 及两相和三相计算。对压缩机，Compr 还计算其轴速度， 但Compr 不能处理透平的特性曲线。依据不同的压缩机类 型，用户还需在Setup Specifications 页规定相关参数。 多变压缩机用GPSA 或ASME 方法模拟，等熵压缩机/透平 可以用GPSA、ASME 或Mollier-based 方法模拟。对于多 变压缩机或等熵压缩机的计算ASME 方法要比GPSA 方法严 格，对于等熵压缩机，Mollier 方法是最严格的。图 2. 28 给出了Compr（压缩机）连接流程示意图。

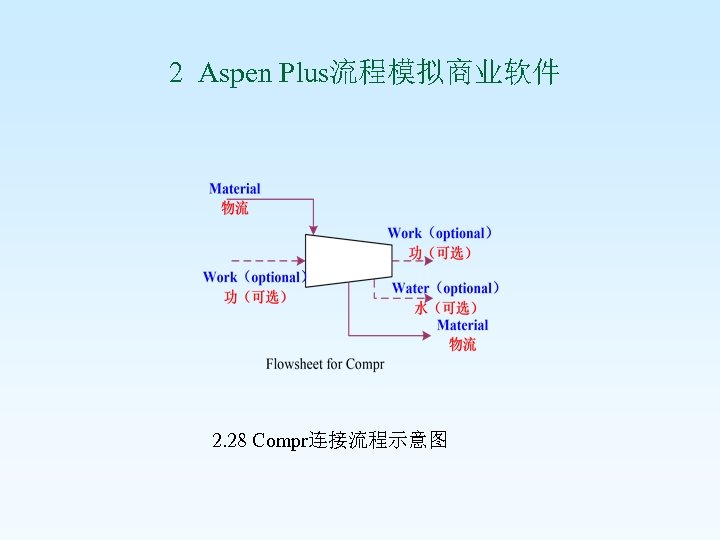

2 Aspen Plus流程模拟商业软件 2. 28 Compr连接流程示意图

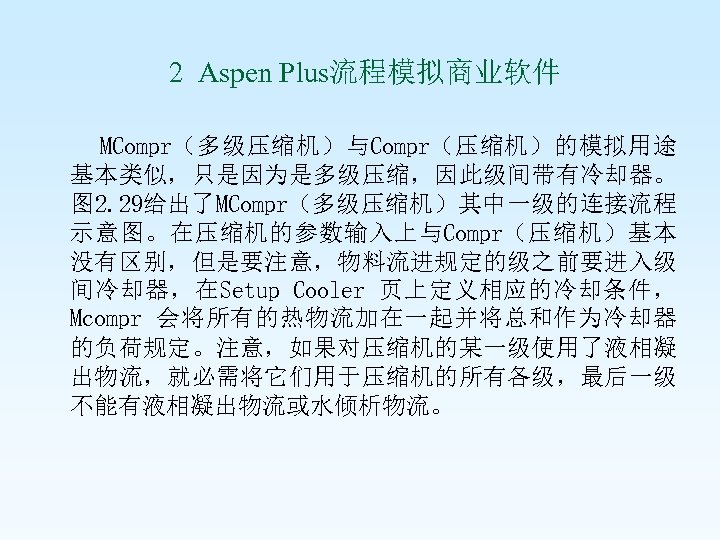

2 Aspen Plus流程模拟商业软件 MCompr（多级压缩机）与Compr（压缩机）的模拟用途 基本类似，只是因为是多级压缩，因此级间带有冷却器。 图 2. 29给出了MCompr（多级压缩机）其中一级的连接流程 示意图。在压缩机的参数输入上与Compr（压缩机）基本 没有区别，但是要注意，物料流进规定的级之前要进入级 间冷却器，在Setup Cooler 页上定义相应的冷却条件， Mcompr 会将所有的热物流加在一起并将总和作为冷却器 的负荷规定。注意，如果对压缩机的某一级使用了液相凝 出物流，就必需将它们用于压缩机的所有各级，最后一级 不能有液相凝出物流或水倾析物流。

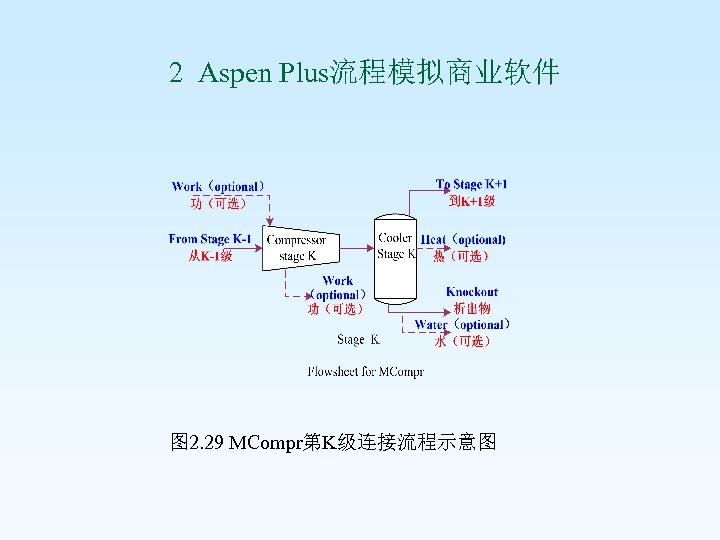

2 Aspen Plus流程模拟商业软件 图 2. 29 MCompr第K级连接流程示意图

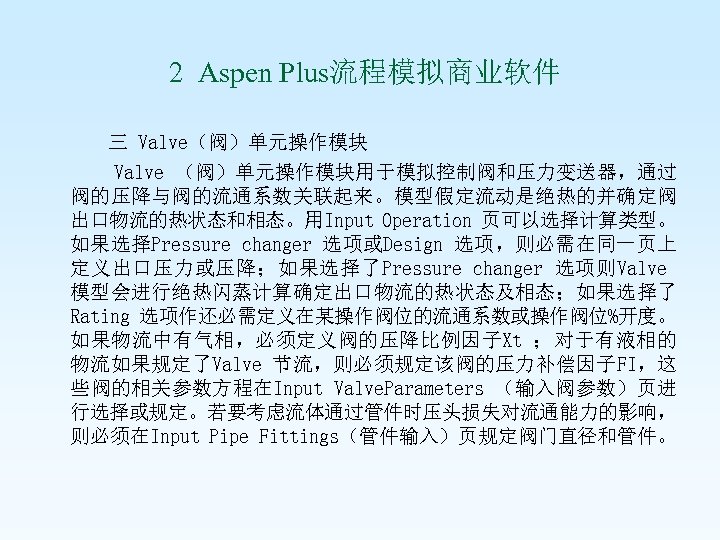

2 Aspen Plus流程模拟商业软件 三 Valve（阀）单元操作模块 Valve （阀）单元操作模块用于模拟控制阀和压力变送器，通过 阀的压降与阀的流通系数关联起来。模型假定流动是绝热的并确定阀 出口物流的热状态和相态。用Input Operation 页可以选择计算类型。 如果选择Pressure changer 选项或Design 选项，则必需在同一页上 定义出口压力或压降；如果选择了Pressure changer 选项则Valve 模型会进行绝热闪蒸计算确定出口物流的热状态及相态；如果选择了 Rating 选项作还必需定义在某操作阀位的流通系数或操作阀位%开度。 如果物流中有气相，必须定义阀的压降比例因子Xt ；对于有液相的 物流如果规定了Valve 节流，则必须规定该阀的压力补偿因子FI，这 些阀的相关参数方程在Input Valve. Parameters （输入阀参数）页进 行选择或规定。若要考虑流体通过管件时压头损失对流通能力的影响， 则必须在Input Pipe Fittings（管件输入）页规定阀门直径和管件。

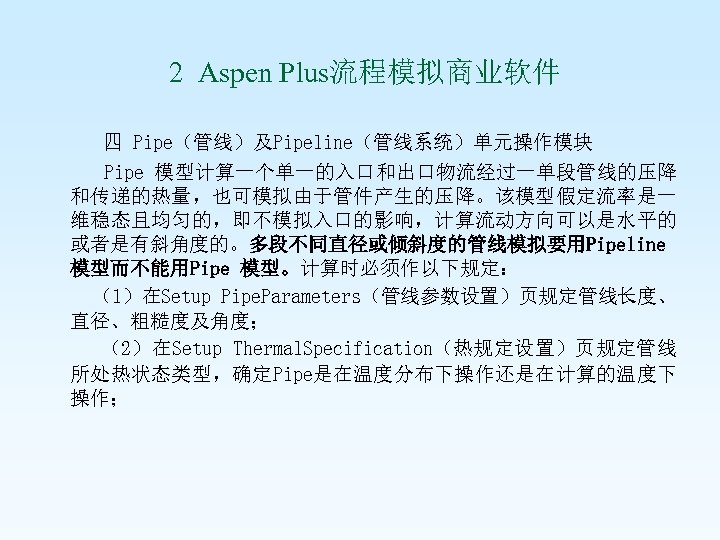

2 Aspen Plus流程模拟商业软件 四 Pipe（管线）及Pipeline（管线系统）单元操作模块 Pipe 模型计算一个单一的入口和出口物流经过一单段管线的压降 和传递的热量，也可模拟由于管件产生的压降。该模型假定流率是一 维稳态且均匀的，即不模拟入口的影响，计算流动方向可以是水平的 或者是有斜角度的。多段不同直径或倾斜度的管线模拟要用Pipeline 模型而不能用Pipe 模型。计算时必须作以下规定： （1）在Setup Pipe. Parameters（管线参数设置）页规定管线长度、 直径、粗糙度及角度； （2）在Setup Thermal. Specification（热规定设置）页规定管线 所处热状态类型，确定Pipe是在温度分布下操作还是在计算的温度下 操作；

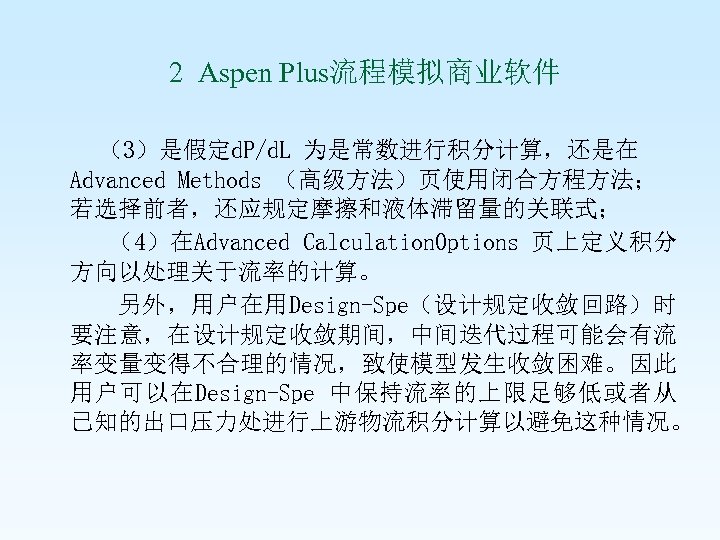

2 Aspen Plus流程模拟商业软件 （3）是假定d. P/d. L 为是常数进行积分计算，还是在 Advanced Methods （高级方法）页使用闭合方程方法； 若选择前者，还应规定摩擦和液体滞留量的关联式； （4）在Advanced Calculation. Options 页上定义积分 方向以处理关于流率的计算。 另外，用户在用Design-Spe（设计规定收敛回路）时 要注意，在设计规定收敛期间，中间迭代过程可能会有流 率变量变得不合理的情况，致使模型发生收敛困难。因此 用户可以在Design-Spe 中保持流率的上限足够低或者从 已知的出口压力处进行上游物流积分计算以避免这种情况。

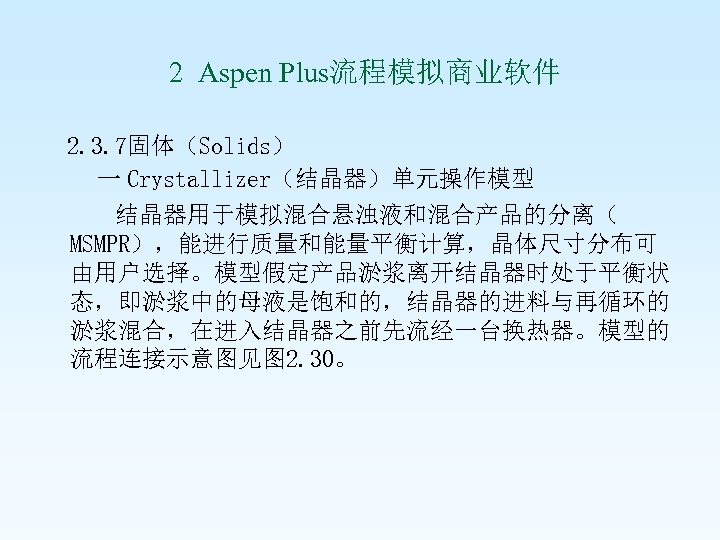

2 Aspen Plus流程模拟商业软件 2. 3. 7固体（Solids） 一 Crystallizer（结晶器）单元操作模型 结晶器用于模拟混合悬浊液和混合产品的分离（ MSMPR），能进行质量和能量平衡计算，晶体尺寸分布可 由用户选择。模型假定产品淤浆离开结晶器时处于平衡状 态，即淤浆中的母液是饱和的，结晶器的进料与再循环的 淤浆混合，在进入结晶器之前先流经一台换热器。模型的 流程连接示意图见图 2. 30。

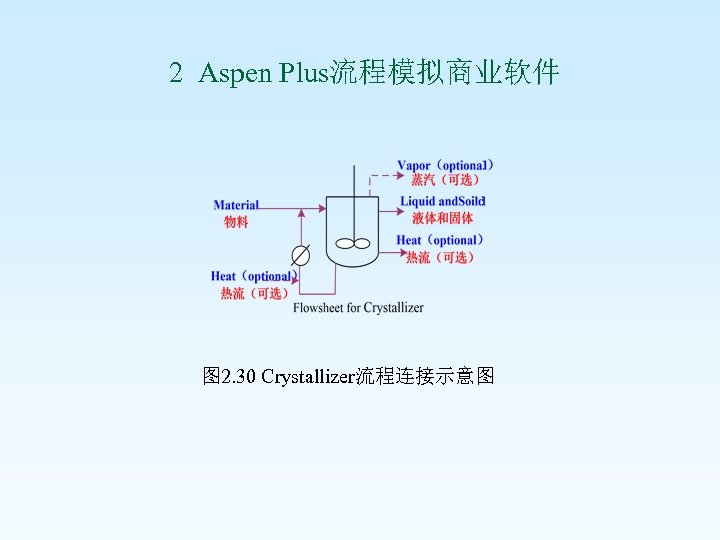

2 Aspen Plus流程模拟商业软件 图 2. 30 Crystallizer流程连接示意图

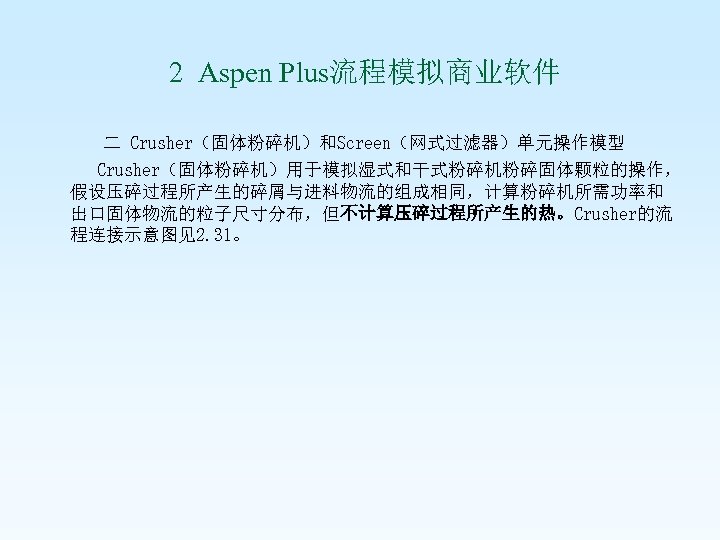

2 Aspen Plus流程模拟商业软件 二 Crusher（固体粉碎机）和Screen（网式过滤器）单元操作模型 Crusher（固体粉碎机）用于模拟湿式和干式粉碎机粉碎固体颗粒的操作， 假设压碎过程所产生的碎屑与进料物流的组成相同，计算粉碎机所需功率和 出口固体物流的粒子尺寸分布，但不计算压碎过程所产生的热。Crusher的流 程连接示意图见2. 31。

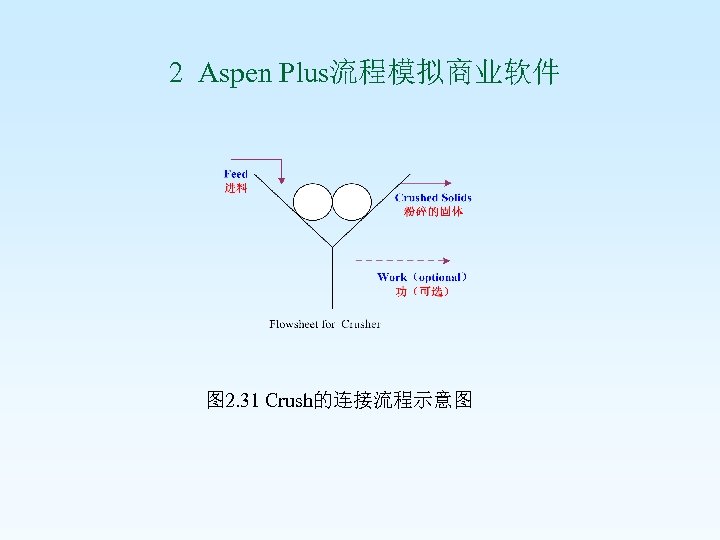

2 Aspen Plus流程模拟商业软件 图 2. 31 Crush的连接流程示意图

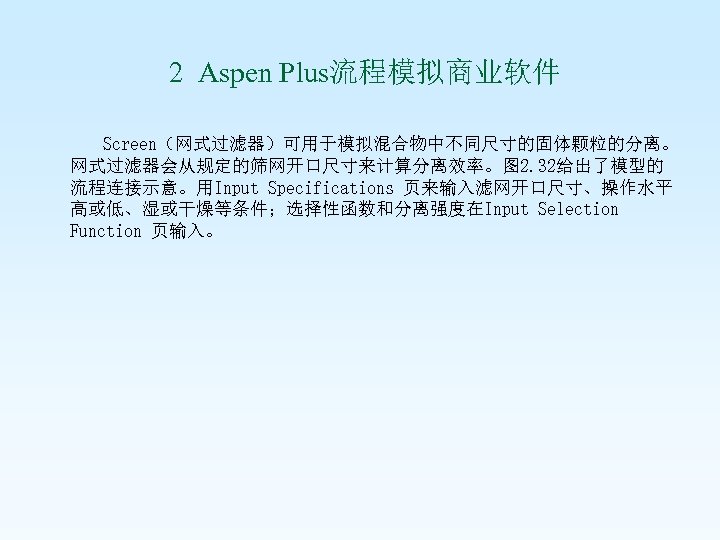

2 Aspen Plus流程模拟商业软件 Screen（网式过滤器）可用于模拟混合物中不同尺寸的固体颗粒的分离。 网式过滤器会从规定的筛网开口尺寸来计算分离效率。图 2. 32给出了模型的 流程连接示意。用Input Specifications 页来输入滤网开口尺寸、操作水平 高或低、湿或干燥等条件；选择性函数和分离强度在Input Selection Function 页输入。

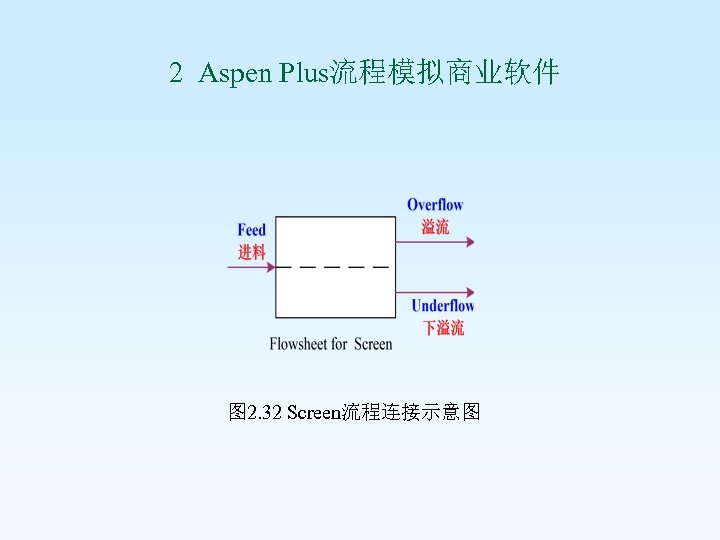

2 Aspen Plus流程模拟商业软件 图 2. 32 Screen流程连接示意图

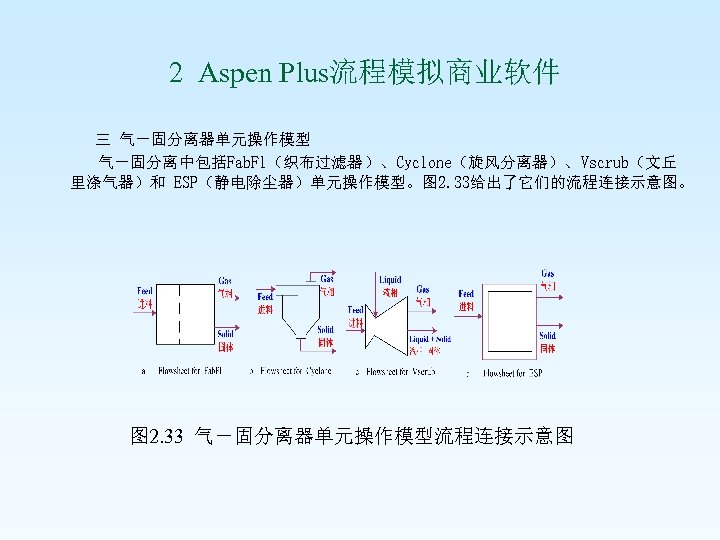

2 Aspen Plus流程模拟商业软件 三 气－固分离器单元操作模型 气－固分离中包括Fab. Fl（织布过滤器）、Cyclone（旋风分离器）、Vscrub（文丘 里涤气器）和 ESP（静电除尘器）单元操作模型。图 2. 33给出了它们的流程连接示意图。 图 2. 33 气－固分离器单元操作模型流程连接示意图

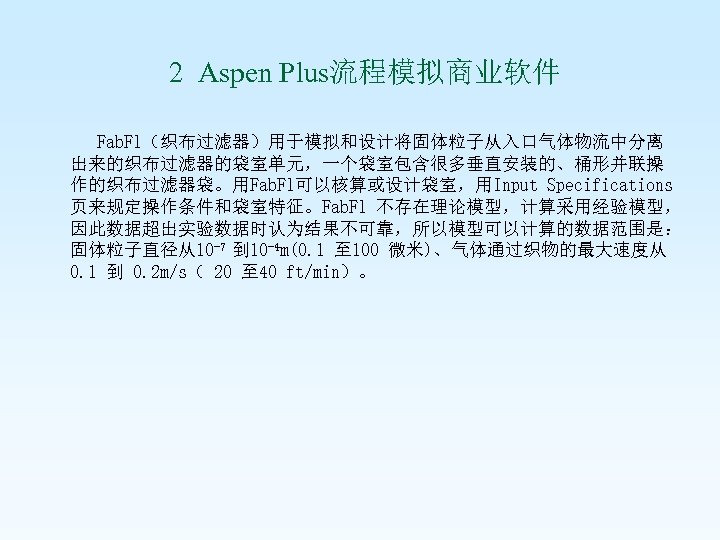

2 Aspen Plus流程模拟商业软件 Fab. Fl（织布过滤器）用于模拟和设计将固体粒子从入口气体物流中分离 出来的织布过滤器的袋室单元，一个袋室包含很多垂直安装的、桶形并联操 作的织布过滤器袋。用Fab. Fl可以核算或设计袋室，用Input Specifications 页来规定操作条件和袋室特征。Fab. Fl 不存在理论模型，计算采用经验模型， 因此数据超出实验数据时认为结果不可靠，所以模型可以计算的数据范围是： 固体粒子直径从10 -7 到 10 -4 m(0. 1 至 100 微米)、气体通过织物的最大速度从 0. 1 到 0. 2 m/s（ 20 至 40 ft/min）。
2 Aspen Plus流程模拟商业软件 Cyclone（旋风分离器）用于模拟靠气流的离心力将入口物流分离 成一股固体物流和带有残余固体的气体物流的旋风分离器。用 Cyclone 可以设计或核算旋风分离器，根据用户规定的旋风分离器直 径来计算分离效率和压降。旋风分离器的类型和操作条件在Input Specifications 页来规定，输入旋风分离器尺寸用Input Dimensions页输入，旋风分离器尺寸比率则在Input Rations页输入。 对于设计计计算，当单个旋风分离器效率小于要求分离效率或计算的 压降超过规定最大压降时，则必须在Maximum Number of Cyclones输 入并联的Cyclone个数。计算采用的半经验模型的关联式，当规定的 条件超出实验数据范围时模型精度就不理想，通常压降应该低于 2500 N/m 2（10 英寸的水), 操作压力不超出大气压, 入口气速在 15 至 27 m/s（50 至 90 ft/s）范围。

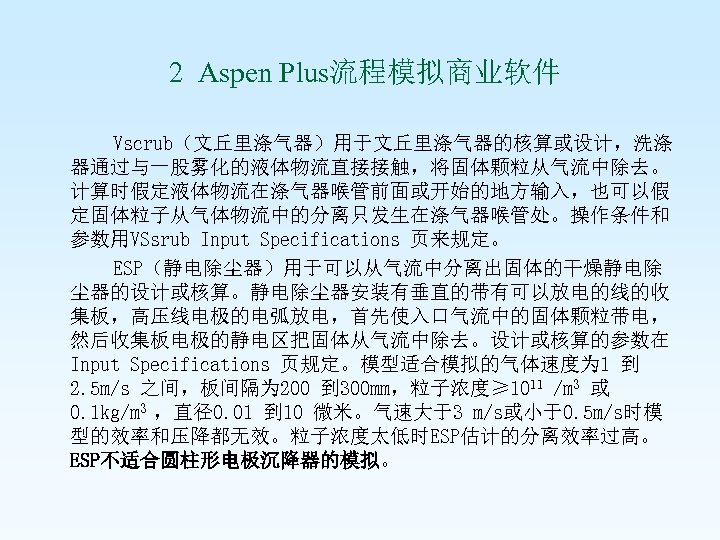

2 Aspen Plus流程模拟商业软件 Vscrub（文丘里涤气器）用于文丘里涤气器的核算或设计，洗涤 器通过与一股雾化的液体物流直接接触，将固体颗粒从气流中除去。 计算时假定液体物流在涤气器喉管前面或开始的地方输入，也可以假 定固体粒子从气体物流中的分离只发生在涤气器喉管处。操作条件和 参数用VSsrub Input Specifications 页来规定。 ESP（静电除尘器）用于可以从气流中分离出固体的干燥静电除 尘器的设计或核算。静电除尘器安装有垂直的带有可以放电的线的收 集板，高压线电极的电弧放电，首先使入口气流中的固体颗粒带电， 然后收集板电极的静电区把固体从气流中除去。设计或核算的参数在 Input Specifications 页规定。模型适合模拟的气体速度为 1 到 2. 5 m/s 之间，板间隔为 200 到 300 mm，粒子浓度≥ 1011 /m 3 或 0. 1 kg/m 3 ，直径0. 01 到 10 微米。气速大于3 m/s或小于0. 5 m/s时模 型的效率和压降都无效。粒子浓度太低时ESP估计的分离效率过高。 ESP不适合圆柱形电极沉降器的模拟。

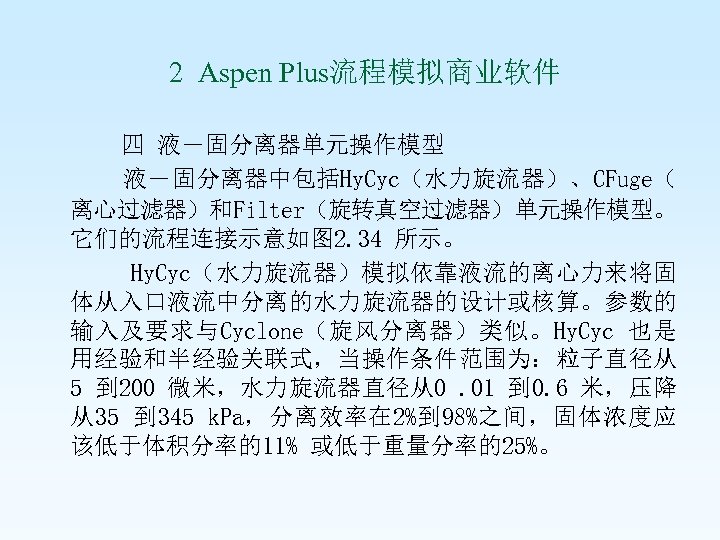

2 Aspen Plus流程模拟商业软件 四 液－固分离器单元操作模型 液－固分离器中包括Hy. Cyc（水力旋流器）、CFuge（ 离心过滤器）和Filter（旋转真空过滤器）单元操作模型。 它们的流程连接示意如图 2. 34 所示。 Hy. Cyc（水力旋流器）模拟依靠液流的离心力来将固 体从入口液流中分离的水力旋流器的设计或核算。参数的 输入及要求与Cyclone（旋风分离器）类似。Hy. Cyc 也是 用经验和半经验关联式，当操作条件范围为：粒子直径从 5 到 200 微米，水力旋流器直径从0. 01 到 0. 6 米，压降 从35 到 345 k. Pa，分离效率在 2%到 98%之间，固体浓度应 该低于体积分率的11% 或低于重量分率的25%。

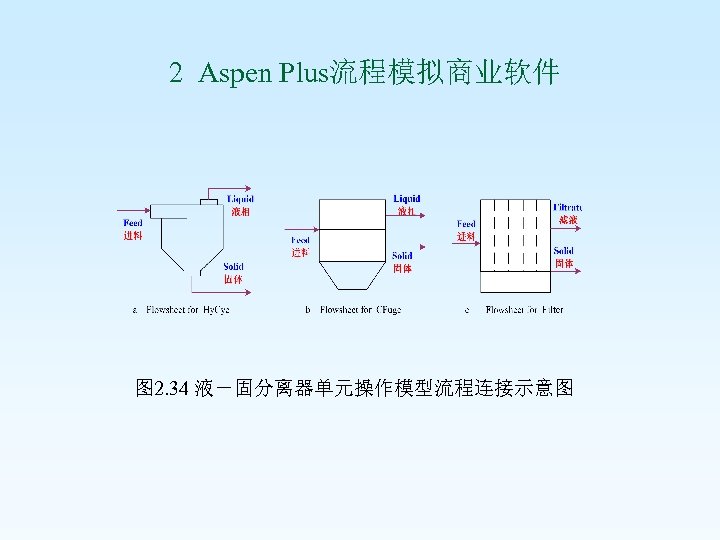

2 Aspen Plus流程模拟商业软件 图 2. 34 液－固分离器单元操作模型流程连接示意图
2 Aspen Plus流程模拟商业软件 CFuge（离心过滤器）用于模拟利用旋转筐的离心力 将液体和固体分离的离心过滤器的设计或核算。离心过滤 器假定固体的分离效率等于1，所以出口滤出液流中不包 含残余的固体。操作条件在Input Specifications 页规 定，滤饼特性在Input Filter. Cake 页规定，如果输入入 口固体物流的粒子尺寸分布PSD，模型将计算平均粒子直 径。对于设计计算，CFuge 也可计算所有用户规定离心机 的液体处理能力，模型选择液体处理量大于或等于所要求 的滤液流率的离心机。如果有多个离心机满足此判据， CFuge就选择处理量最小的一个；如果没有离心机满足此 判据，CFuge 就选择滤液流率最高的离心机。
2 Aspen Plus流程模拟商业软件 Filter（旋转真空过滤器）模拟连续旋转真空过滤器的设计或核算。 Filter 假定固体的分离效率等于1，所以出口滤液流中不包含残余的固体。 操作条件和参数在Input Specifications 页规定。模型假设滤饼厚度大于0. 00635 m，毛细管数大于1，滤饼是不能压缩的或滤饼整个厚度都是均匀压缩 的。用Filter. Cake 页上的Average Diameter 区域规定滤饼里固体粒子的平 均直径，如果输入入口固体粒子尺寸分布，Filter 就计算平均粒子尺寸。

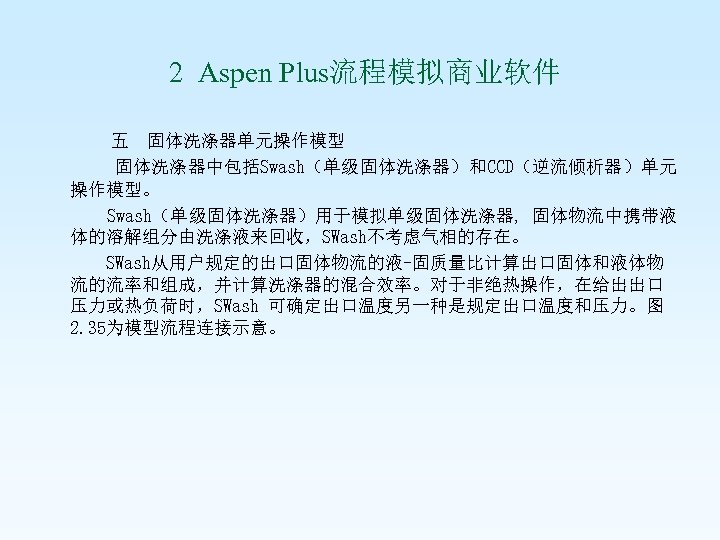

2 Aspen Plus流程模拟商业软件 五 固体洗涤器单元操作模型 固体洗涤器中包括Swash（单级固体洗涤器）和CCD（逆流倾析器）单元 操作模型。 Swash（单级固体洗涤器）用于模拟单级固体洗涤器, 固体物流中携带液 体的溶解组分由洗涤液来回收，SWash不考虑气相的存在。 SWash从用户规定的出口固体物流的液-固质量比计算出口固体和液体物 流的流率和组成，并计算洗涤器的混合效率。对于非绝热操作，在给出出口 压力或热负荷时，SWash 可确定出口温度另一种是规定出口温度和压力。图 2. 35为模型流程连接示意。

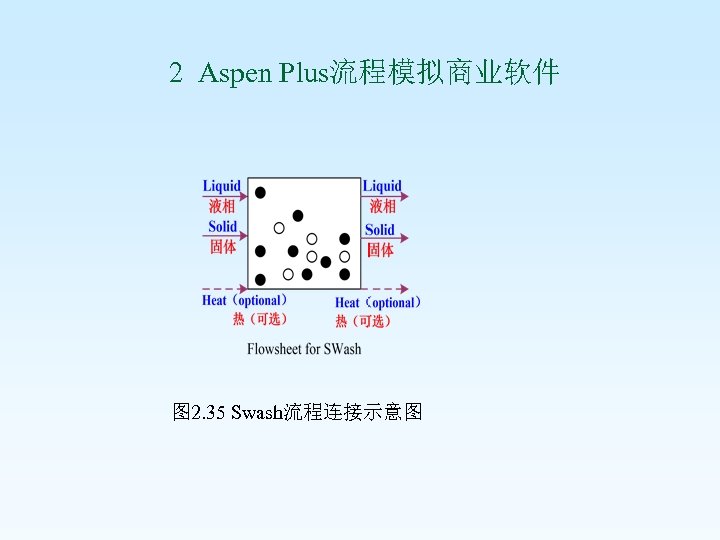

2 Aspen Plus流程模拟商业软件 图 2. 35 Swash流程连接示意图

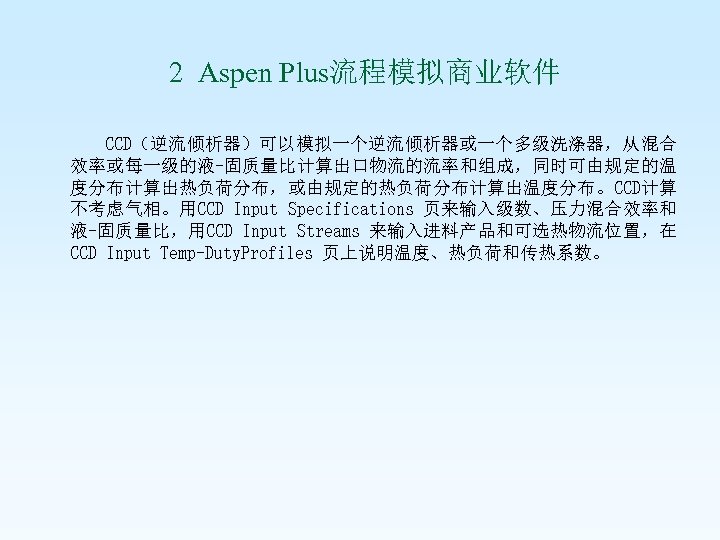

2 Aspen Plus流程模拟商业软件 CCD（逆流倾析器）可以模拟一个逆流倾析器或一个多级洗涤器，从混合 效率或每一级的液-固质量比计算出口物流的流率和组成，同时可由规定的温 度分布计算出热负荷分布，或由规定的热负荷分布计算出温度分布。CCD计算 不考虑气相。用CCD Input Specifications 页来输入级数、压力混合效率和 液-固质量比，用CCD Input Streams 来输入进料产品和可选热物流位置，在 CCD Input Temp-Duty. Profiles 页上说明温度、热负荷和传热系数。

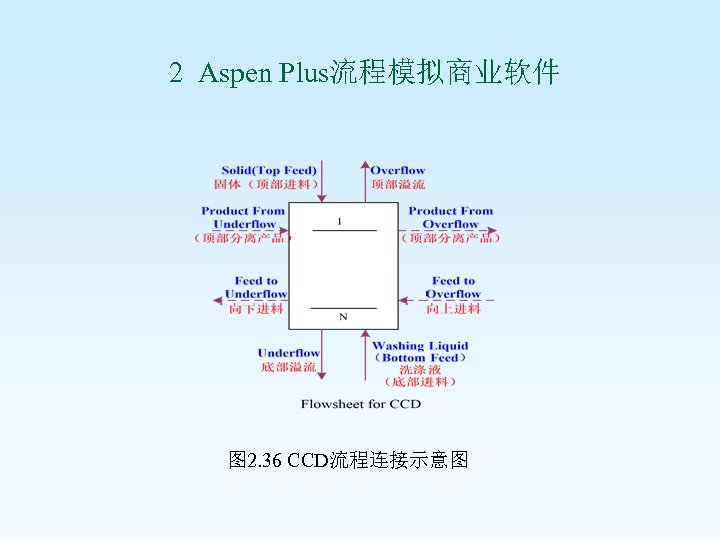

2 Aspen Plus流程模拟商业软件 图 2. 36 CCD流程连接示意图

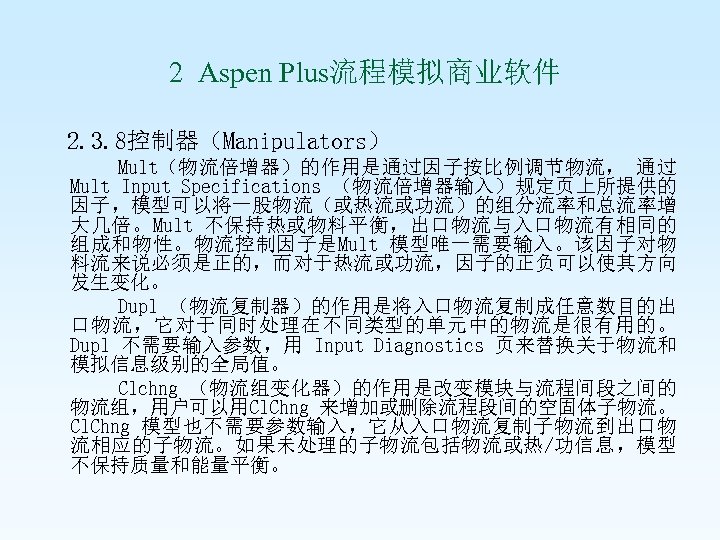

2 Aspen Plus流程模拟商业软件 2. 3. 8控制器（Manipulators） Mult（物流倍增器）的作用是通过因子按比例调节物流， 通过 Mult Input Specifications （物流倍增器输入）规定页上所提供的 因子，模型可以将一股物流（或热流或功流）的组分流率和总流率增 大几倍。Mult 不保持热或物料平衡，出口物流与入口物流有相同的 组成和物性。物流控制因子是Mult 模型唯一需要输入。该因子对物 料流来说必须是正的，而对于热流或功流，因子的正负可以使其方向 发生变化。 Dupl （物流复制器）的作用是将入口物流复制成任意数目的出 口物流，它对于同时处理在不同类型的单元中的物流是很有用的。 Dupl 不需要输入参数，用 Input Diagnostics 页来替换关于物流和 模拟信息级别的全局值。 Clchng （物流组变化器）的作用是改变模块与流程间段之间的 物流组，用户可以用Cl. Chng 来增加或删除流程段间的空固体子物流。 Cl. Chng 模型也不需要参数输入，它从入口物流复制子物流到出口物 流相应的子物流。如果未处理的子物流包括物流或热/功信息，模型 不保持质量和能量平衡。
2 Aspen Plus流程模拟商业软件 2. 3. 9用户模型（User Models） ASPEN PLUS中的用户模型（User Models）实际就是用户自己用Fortran子 程序编写的单元操作模型。软件将用户模型又分成了User和User 2两种，两者 的区别仅于模型子程序所允许的入口和出口物流数以及变量列表不同。User 模型的物流数限制为最多有四股入口物料流和一股入口热流或功流。出口物 流最多为四股物料流和一股热流或功流。User 2模型对入口物流数和出口物流 数没有限制图 2. 37给出了User和User 2的流程连接示意图。

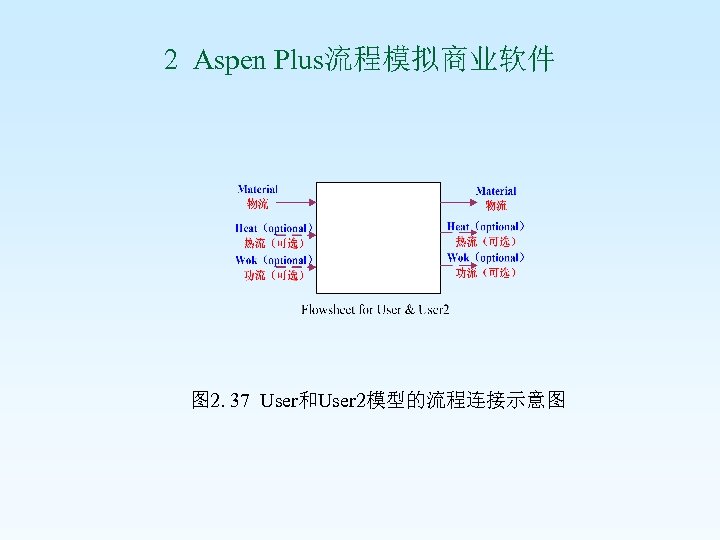

2 Aspen Plus流程模拟商业软件 图 2. 37 User和User 2模型的流程连接示意图
2 Aspen Plus流程模拟商业软件 2. 3. 10 泄压（Pres-Relief） 用Pressure Relief（泄压）可以模拟一个泄压容器 或简单阀的核算，使用的物性模型和数据与其他流程模型 的相同。模型模拟管嘴物流和泡状及湍流的泄压方程是依 据AICh. E 用户的Design Institue for Emergency Relief System DIERS Users Group(紧急泄压系统设计院)所开发 的技术创建的。Pressure Relief 总是在核算模型中进行， 这就是说在给出泄压设备尺寸的情况下该程序将计算出容 器和管子的压力分布，另外用户还必须给出被保护设备尺 寸和相连接的管嘴的尺寸、压力排泄方案、入口和排气尾 管的尺寸。每个Pressure Relief 模块模拟一个方案和一 个容器，要模拟多个方案或高压容器就必须包括多个 Pressure Relief 模块。

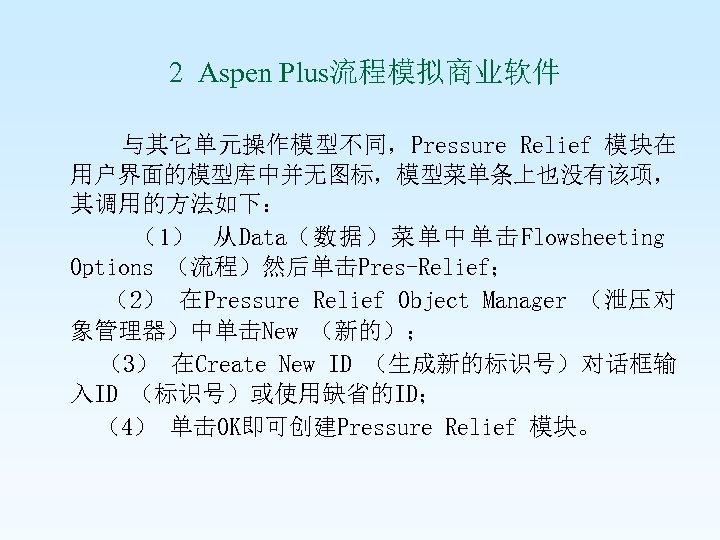

2 Aspen Plus流程模拟商业软件 与其它单元操作模型不同，Pressure Relief 模块在 用户界面的模型库中并无图标，模型菜单条上也没有该项， 其调用的方法如下： （1） 从Data（数据）菜单中单击Flowsheeting Options （流程）然后单击Pres-Relief； （2） 在Pressure Relief Object Manager （泄压对 象管理器）中单击New （新的）； （3） 在Create New ID （生成新的标识号）对话框输 入ID （标识号）或使用缺省的ID； （4） 单击OK即可创建Pressure Relief 模块。

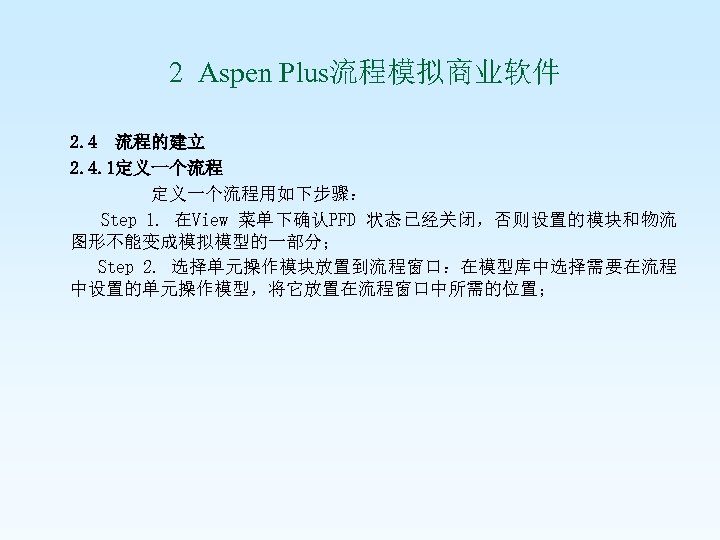

2 Aspen Plus流程模拟商业软件 2. 4 流程的建立 2. 4. 1定义一个流程用如下步骤： Step 1. 在View 菜单下确认PFD 状态已经关闭，否则设置的模块和物流 图形不能变成模拟模型的一部分； Step 2. 选择单元操作模块放置到流程窗口：在模型库中选择需要在流程 中设置的单元操作模型，将它放置在流程窗口中所需的位置；

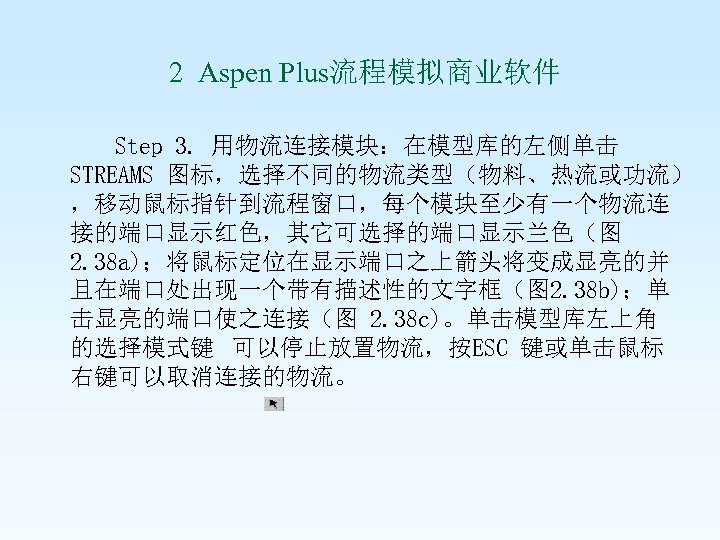

2 Aspen Plus流程模拟商业软件 Step 3. 用物流连接模块：在模型库的左侧单击 STREAMS 图标，选择不同的物流类型（物料、热流或功流） ，移动鼠标指针到流程窗口，每个模块至少有一个物流连 接的端口显示红色，其它可选择的端口显示兰色（图 2. 38 a)；将鼠标定位在显示端口之上箭头将变成显亮的并 且在端口处出现一个带有描述性的文字框（图 2. 38 b)；单 击显亮的端口使之连接（图 2. 38 c)。单击模型库左上角 的选择模式键 可以停止放置物流，按ESC 键或单击鼠标 右键可以取消连接的物流。

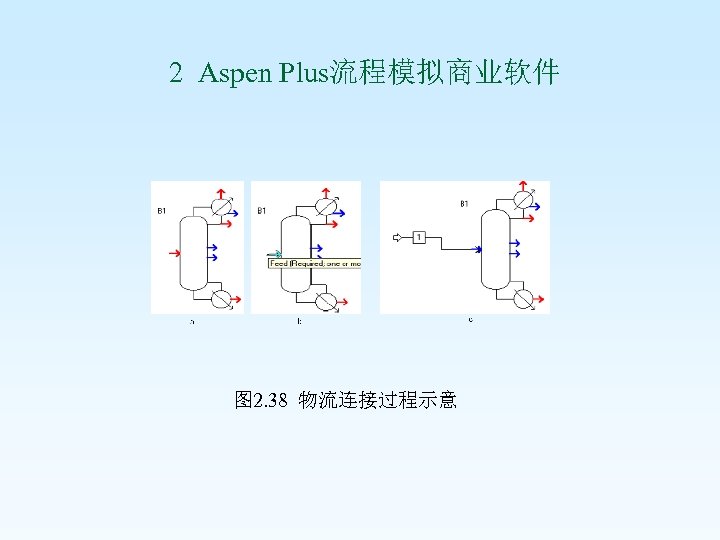

2 Aspen Plus流程模拟商业软件 图 2. 38 物流连接过程示意

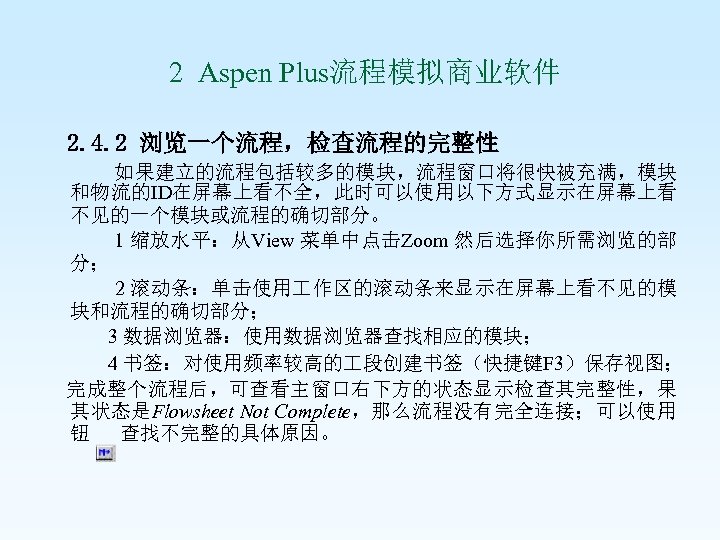

2 Aspen Plus流程模拟商业软件 2. 4. 2 浏览一个流程，检查流程的完整性 如果建立的流程包括较多的模块，流程窗口将很快被充满，模块 和物流的ID在屏幕上看不全，此时可以使用以下方式显示在屏幕上看 不见的一个模块或流程的确切部分。 1 缩放水平：从View 菜单中点击Zoom 然后选择你所需浏览的部 分； 2 滚动条：单击使用 作区的滚动条来显示在屏幕上看不见的模 块和流程的确切部分； 3 数据浏览器：使用数据浏览器查找相应的模块； 4 书签：对使用频率较高的 段创建书签（快捷键F 3）保存视图； 完成整个流程后，可查看主窗口右下方的状态显示检查其完整性，果 其状态是Flowsheet Not Complete，那么流程没有完全连接；可以使用 钮 查找不完整的具体原因。

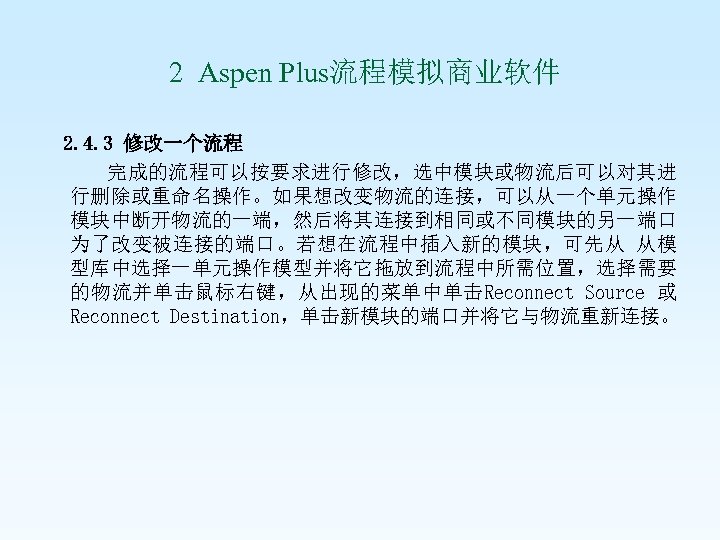

2 Aspen Plus流程模拟商业软件 2. 4. 3 修改一个流程 完成的流程可以按要求进行修改，选中模块或物流后可以对其进 行删除或重命名操作。如果想改变物流的连接，可以从一个单元操作 模块中断开物流的一端，然后将其连接到相同或不同模块的另一端口 为了改变被连接的端口。若想在流程中插入新的模块，可先从 从模 型库中选择一单元操作模型并将它拖放到流程中所需位置，选择需要 的物流并单击鼠标右键，从出现的菜单中单击Reconnect Source 或 Reconnect Destination，单击新模块的端口并将它与物流重新连接。

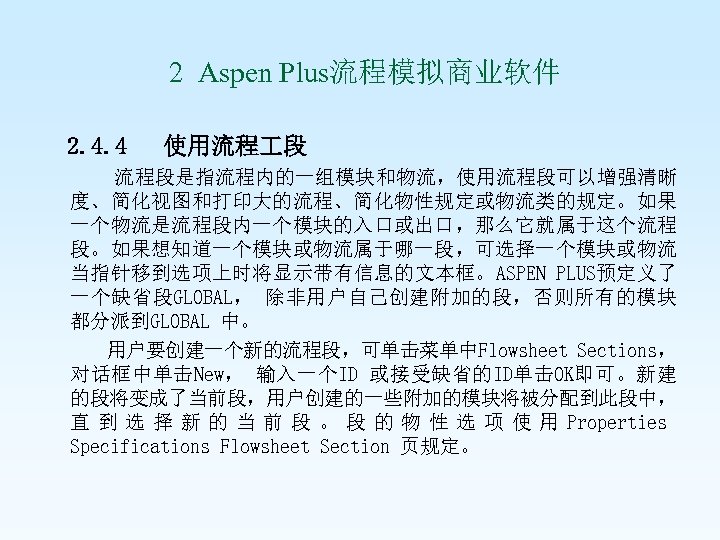

2 Aspen Plus流程模拟商业软件 2. 4. 4 使用流程 段 流程段是指流程内的一组模块和物流，使用流程段可以增强清晰 度、简化视图和打印大的流程、简化物性规定或物流类的规定。如果 一个物流是流程段内一个模块的入口或出口，那么它就属于这个流程 段。如果想知道一个模块或物流属于哪一段，可选择一个模块或物流 当指针移到选项上时将显示带有信息的文本框。ASPEN PLUS预定义了 一个缺省段GLOBAL， 除非用户自己创建附加的段，否则所有的模块 都分派到GLOBAL 中。 用户要创建一个新的流程段，可单击菜单中Flowsheet Sections， 对话框中单击New， 输入一个ID 或接受缺省的ID单击OK即可。新建 的段将变成了当前段，用户创建的一些附加的模块将被分配到此段中， 直 到 选 择 新 的 当 前 段 。 段 的 物 性 选 项 使 用 Properties Specifications Flowsheet Section 页规定。

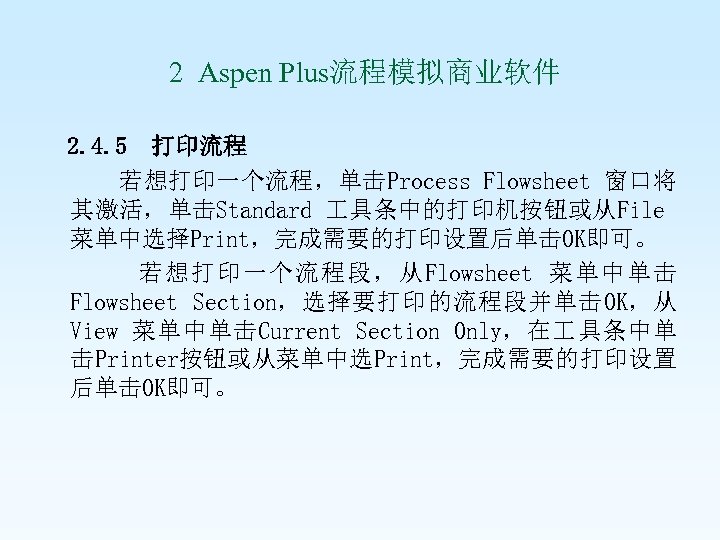

2 Aspen Plus流程模拟商业软件 2. 4. 5 打印流程 若想打印一个流程，单击Process Flowsheet 窗口将 其激活，单击Standard 具条中的打印机按钮或从File 菜单中选择Print，完成需要的打印设置后单击OK即可。 若想打印一个流程段，从Flowsheet 菜单中单击 Flowsheet Section，选择要打印的流程段并单击OK，从 View 菜单中单击Current Section Only，在 具条中单 击Printer按钮或从菜单中选Print，完成需要的打印设置 后单击OK即可。

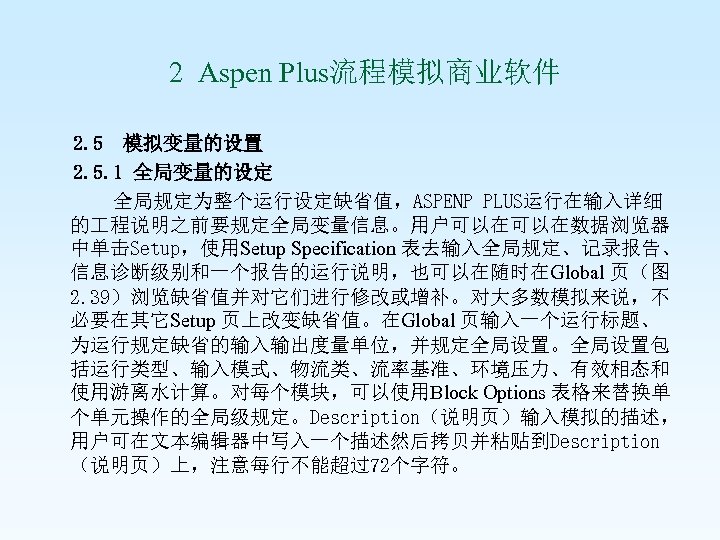

2 Aspen Plus流程模拟商业软件 2. 5 模拟变量的设置 2. 5. 1 全局变量的设定 全局规定为整个运行设定缺省值，ASPENP PLUS运行在输入详细 的 程说明之前要规定全局变量信息。用户可以在可以在数据浏览器 中单击Setup，使用Setup Specification 表去输入全局规定、记录报告、 信息诊断级别和一个报告的运行说明，也可以在随时在Global 页（图 2. 39）浏览缺省值并对它们进行修改或增补。对大多数模拟来说，不 必要在其它Setup 页上改变缺省值。在Global 页输入一个运行标题、 为运行规定缺省的输入输出度量单位，并规定全局设置。全局设置包 括运行类型、输入模式、物流类、流率基准、环境压力、有效相态和 使用游离水计算。对每个模块，可以使用Block Options 表格来替换单 个单元操作的全局级规定。Description（说明页）输入模拟的描述， 用户可在文本编辑器中写入一个描述然后拷贝并粘贴到Description （说明页）上，注意每行不能超过72个字符。

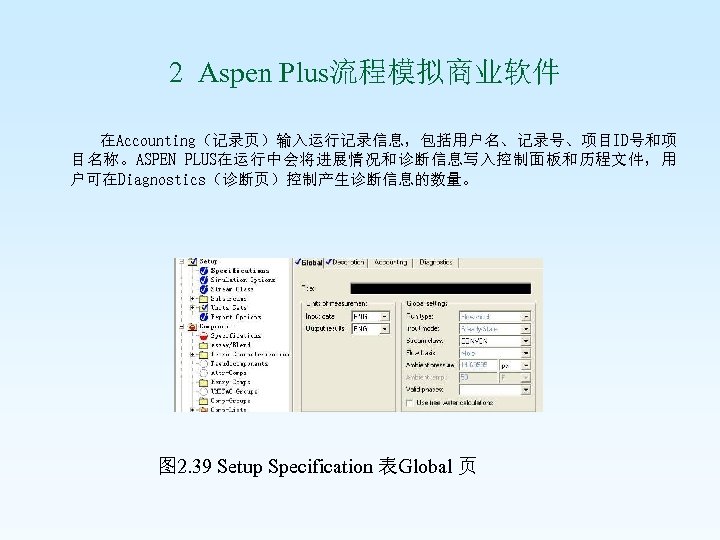

2 Aspen Plus流程模拟商业软件 在Accounting（记录页）输入运行记录信息，包括用户名、记录号、项目ID号和项 目名称。ASPEN PLUS在运行中会将进展情况和诊断信息写入控制面板和历程文件，用 户可在Diagnostics（诊断页）控制产生诊断信息的数量。 图 2. 39 Setup Specification 表Global 页

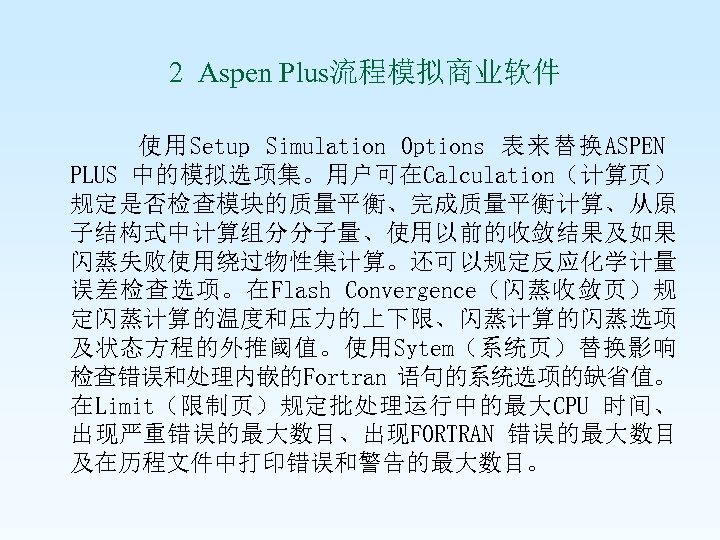

2 Aspen Plus流程模拟商业软件 使用Setup Simulation Options 表来替换ASPEN PLUS 中的模拟选项集。用户可在Calculation（计算页） 规定是否检查模块的质量平衡、完成质量平衡计算、从原 子结构式中计算组分分子量、使用以前的收敛结果及如果 闪蒸失败使用绕过物性集计算。还可以规定反应化学计量 误差检查选项。在Flash Convergence（闪蒸收敛页）规 定闪蒸计算的温度和压力的上下限、闪蒸计算的闪蒸选项 及状态方程的外推阈值。使用Sytem（系统页）替换影响 检查错误和处理内嵌的Fortran 语句的系统选项的缺省值。 在Limit（限制页）规定批处理运行中的最大CPU 时间、 出现严重错误的最大数目、出现FORTRAN 错误的最大数目 及在历程文件中打印错误和警告的最大数目。
2 Aspen Plus流程模拟商业软件 2. 5. 2 物性方法及物性参数的设置 2. 5. 2. 1 物性方法是一批方法和模型，ASPEN PLUS 用它们计 算热力学物性（包括逸度系数K值、焓、熵、吉布斯自由 能、体积）和迁移性质（包括粘度、热导率、扩散系数、 表面张力）。系统包含了大量内置的物性方法足以满足大 部分的应用，但是用户也建立新的适合自己模拟需要的物 性方法。
2 Aspen Plus流程模拟商业软件 2. 5. 2. 2 物性参数 当用户选择了合适的物性方法以后，必须确定所需的 物性参数并且保证能得到所有需要的参数。所谓参数是在 许多物性模型或方程中使用的常数，ASPEN PLUS用它来预 测物性。这些参数可以是标量常数，如摩尔重量MW、临界 温度TC，也可以是温度相关的性质关联式参数，例如扩展 Antoine蒸汽压方程的系数PLXANT。

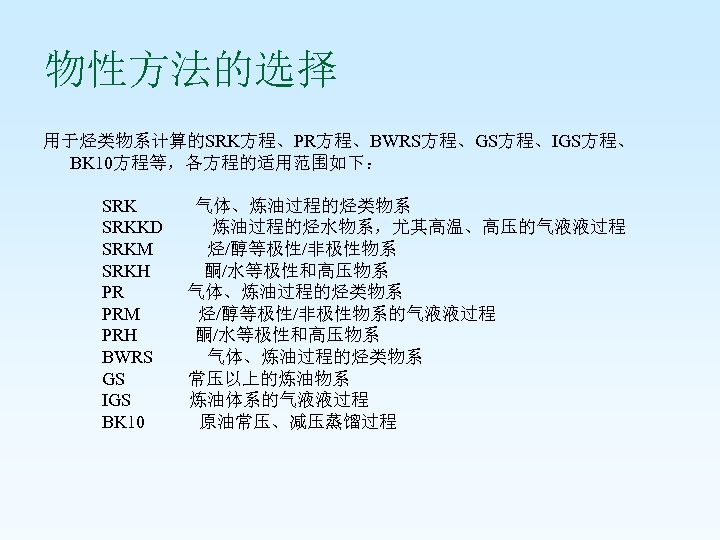

物性方法的选择 用于烃类物系计算的SRK方程、PR方程、BWRS方程、GS方程、IGS方程、 BK 10方程等，各方程的适用范围如下： SRK 气体、炼油过程的烃类物系 SRKKD 炼油过程的烃水物系，尤其高温、高压的气液液过程 SRKM 烃/醇等极性/非极性物系 SRKH 酮/水等极性和高压物系 PR 气体、炼油过程的烃类物系 PRM 烃/醇等极性/非极性物系的气液液过程 PRH 酮/水等极性和高压物系 BWRS 气体、炼油过程的烃类物系 GS 常压以上的炼油物系 IGS 炼油体系的气液液过程 BK 10 原油常压、减压蒸馏过程

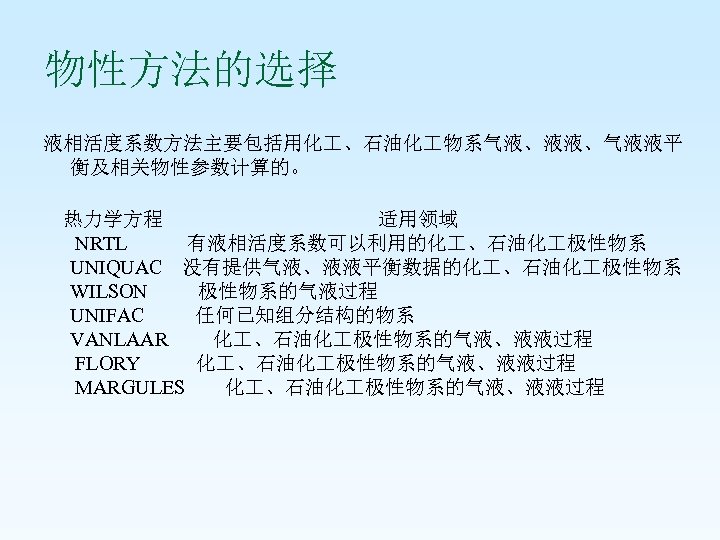

物性方法的选择 液相活度系数方法主要包括用化 、石油化 物系气液、液液、气液液平 衡及相关物性参数计算的。 热力学方程 适用领域 NRTL 有液相活度系数可以利用的化 、石油化 极性物系 UNIQUAC 没有提供气液、液液平衡数据的化 、石油化 极性物系 WILSON 极性物系的气液过程 UNIFAC 任何已知组分结构的物系 VANLAAR 化 、石油化 极性物系的气液、液液过程 FLORY 化 、石油化 极性物系的气液、液液过程 MARGULES 化 、石油化 极性物系的气液、液液过程
有水的体系一般用有活度系数的热力学模型，像Wilson和 NRTL都很好

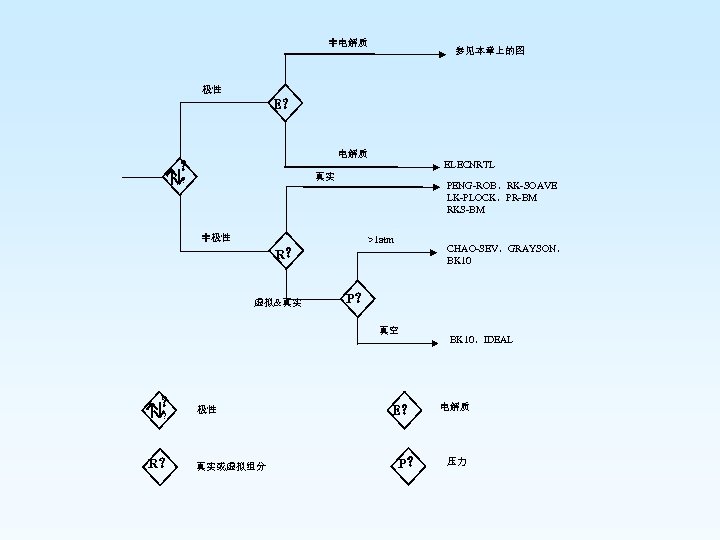

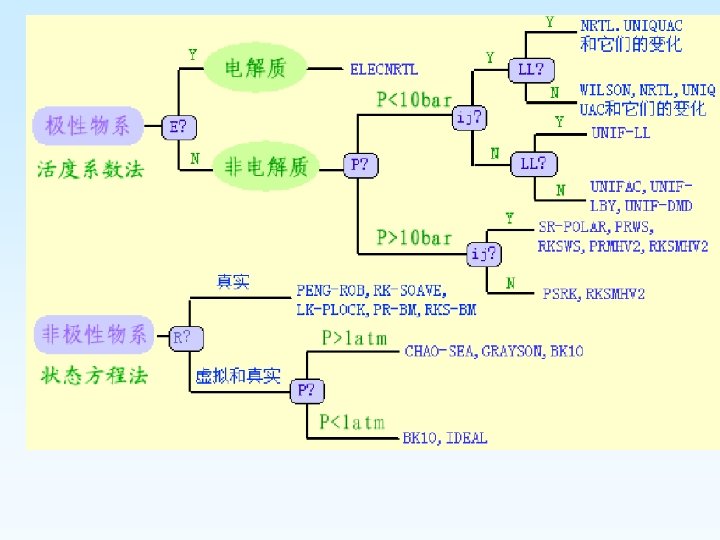

非电解质 参见本章上的图 极性 E？ 电解质 ELECNRTL ？ 真实 ？ 非极性 PENG-ROB，RK-SOAVE LK-PLOCK，PR-BM RKS-BM >1 atm CHAO-SEV，GRAYSON， BK 10 R？ 虚拟&真实 P？ 真空 ？ ？ R？ 极性 真实或虚拟组分 E？ P？ BK 10，IDEAL 电解质 压力

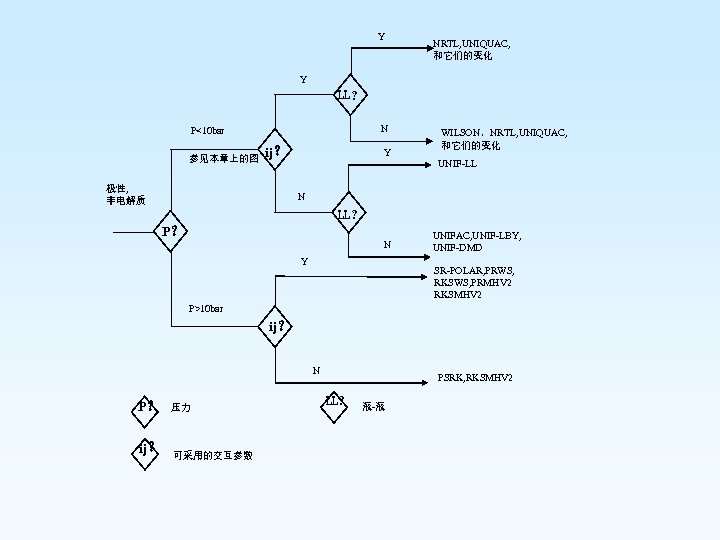

Y NRTL, UNIQUAC, 和它们的变化 Y LL? N P<10 bar 参见本章上的图 ij？ 极性, 非电解质 Y WILSON，NRTL, UNIQUAC, 和它们的变化 UNIF-LL N LL? P？ N Y UNIFAC, UNIF-LBY, UNIF-DMD SR-POLAR, PRWS, RKSWS, PRMHV 2 RKSMHV 2 P>10 bar ij？ N P？ 压力 ij？ 可采用的交互参数 PSRK, RKSMHV 2 LL? 液-液

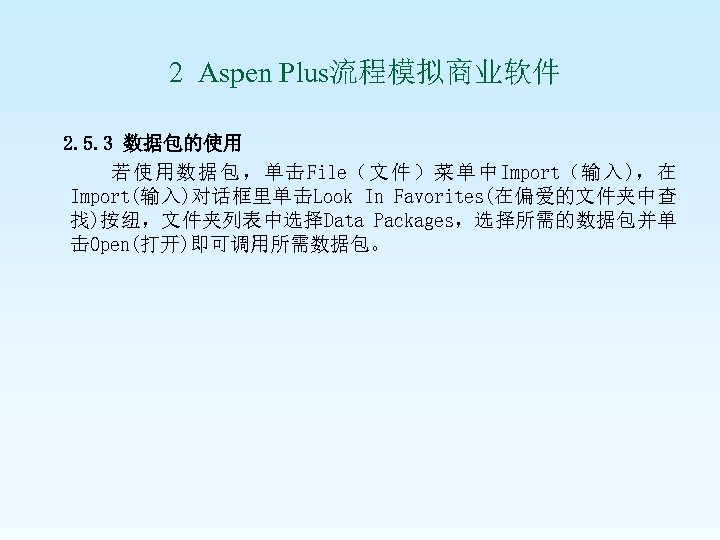

2 Aspen Plus流程模拟商业软件 2. 5. 3 数据包的使用 若使用数据包，单击File（文件）菜单中Import（输入)，在 Import(输入)对话框里单击Look In Favorites(在偏爱的文件夹中查 找)按纽，文件夹列表中选择Data Packages，选择所需的数据包并单 击Open(打开)即可调用所需数据包。
2 Aspen Plus流程模拟商业软件 2. 5. 4 物流和能量流的设定 对于所有的进料物流，必须规定流率、组成和热力学 状态，还可根据需要还可以提供内部循环物流的初始估值。 单击Data（数据)菜单中的Streams（物流)，在 Streams Object Manager（物流对象管理器）窗口中选择物流并单 击 Edit（编辑）即可对物流进行编辑。在 Specifications规定栏中规定三个State Variables状态 变量中的任意两个就可以设置物流的热状态。使用流率或 流率分率或组成表中的每种组分的浓度来规定物流组成。 规定固体子物流，可用Substreams. (子物流)域显示不同 的子物流，然后规定每个固体子物流的温度、压力和组成。 如果物流中的任意组分有组分特性，或任意子物流有粒子 尺寸分布，也必须规定它们的值。

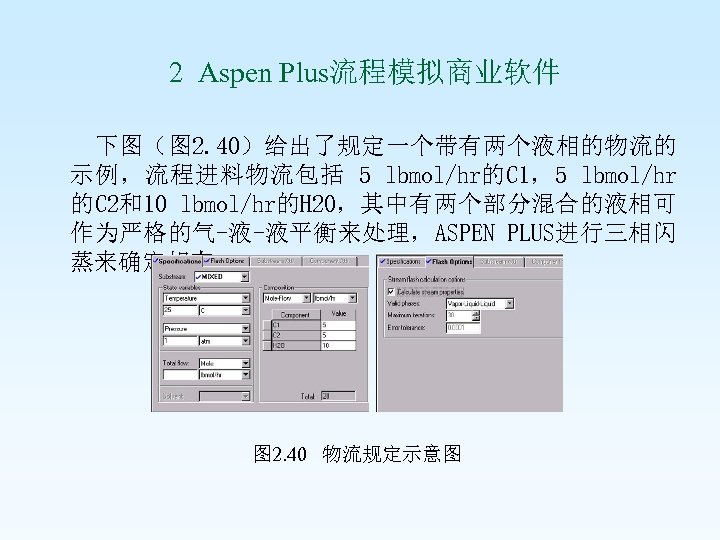

2 Aspen Plus流程模拟商业软件 下图（图 2. 40）给出了规定一个带有两个液相的物流的 示例，流程进料物流包括 5 lbmol/hr的C 1，5 lbmol/hr 的C 2和10 lbmol/hr的H 2 O，其中有两个部分混合的液相可 作为严格的气-液-液平衡来处理，ASPEN PLUS进行三相闪 蒸来确定相态。 图 2. 40 物流规定示意图

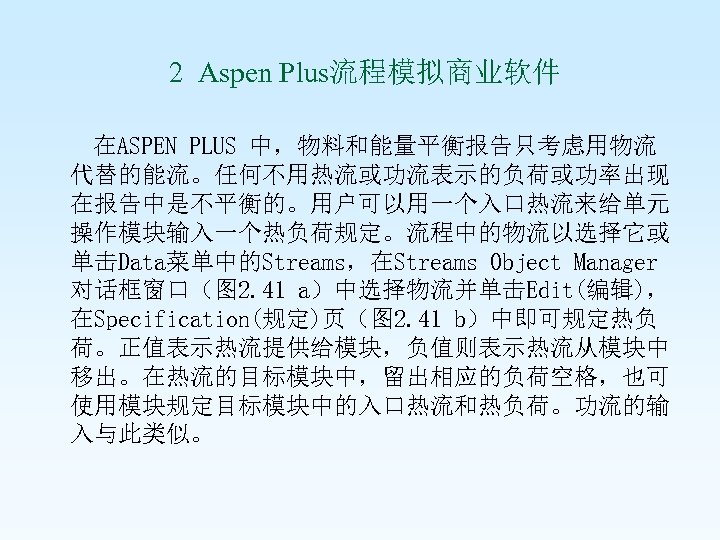

2 Aspen Plus流程模拟商业软件 在ASPEN PLUS 中，物料和能量平衡报告只考虑用物流 代替的能流。任何不用热流或功流表示的负荷或功率出现 在报告中是不平衡的。用户可以用一个入口热流来给单元 操作模块输入一个热负荷规定。流程中的物流以选择它或 单击Data菜单中的Streams，在Streams Object Manager 对话框窗口（图 2. 41 a）中选择物流并单击Edit(编辑)， 在Specification(规定)页（图 2. 41 b）中即可规定热负 荷。正值表示热流提供给模块，负值则表示热流从模块中 移出。在热流的目标模块中，留出相应的负荷空格，也可 使用模块规定目标模块中的入口热流和热负荷。功流的输 入与此类似。

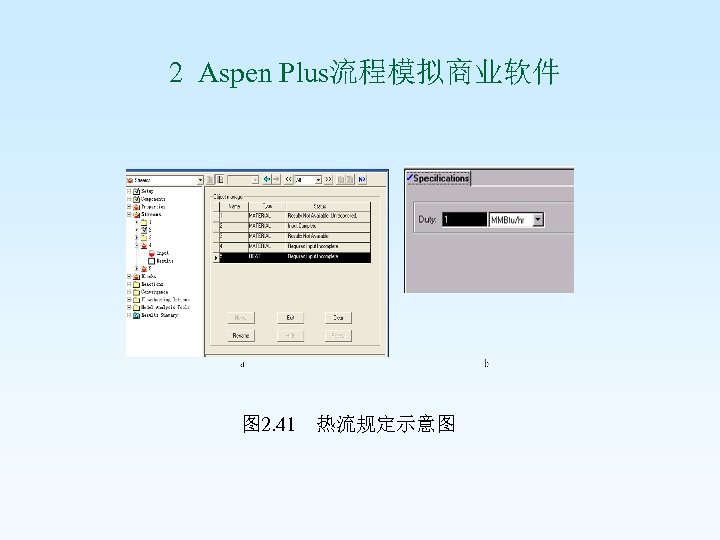

2 Aspen Plus流程模拟商业软件 图 2. 41 热流规定示意图
2 Aspen Plus流程模拟商业软件 2. 6 模拟程序的运行 在用户完成输入的过程中，规定的状态会一直显示在 状态栏中，当状态栏显示：Input Complete（输入完成） 或Input Changed（输入被改变）或Ready to Execute Block （ 可 以 执 行 模 块 ） 时 ， 用 户 就 可 以 选 择 Interactive（交互方式)或Batch（在后台批处理方式)中 的一种运行模拟过程了。
