三菱电机·可视化节能 三菱电机自动化(上海)有限公司 节能事业部 2009. 8 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 1

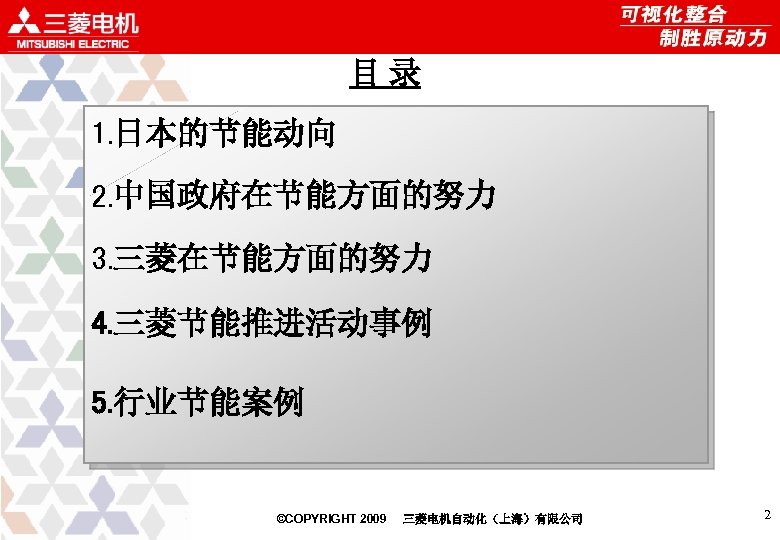

目录 1. 日本的节能动向 2. 中国政府在节能方面的努力 3. 三菱在节能方面的努力 4. 三菱节能推进活动事例 5. 行业节能案例 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 2

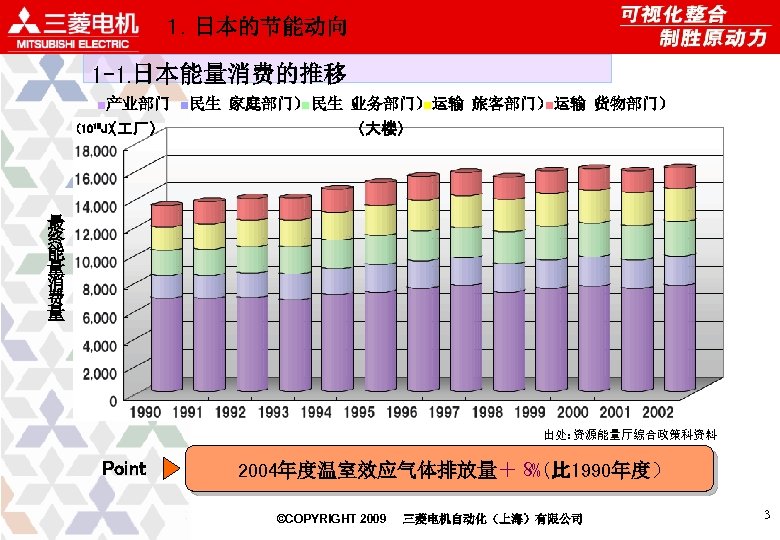

１．日本的节能动向 1 -1. 日本能量消费的推移 ■产业部门 ■民生（ 家庭部门） ■民生（ 业务部门） ■运输（ 旅客部门） ■运输（ 货物部门） （1015 J） 厂） （ （大楼） 最 终 能 量 消 费 量 出处： 资源能量厅综合政策科资料 Point 2004年度温室效应气体排放量＋８ %（比 1990年度） ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 3

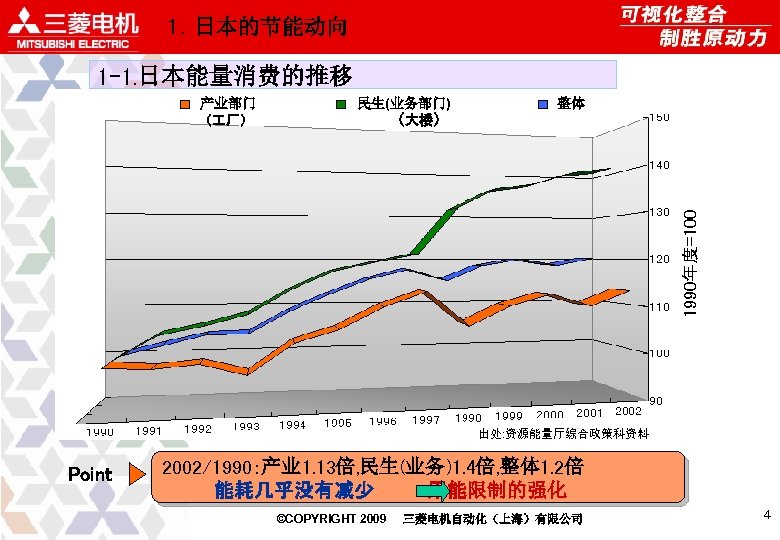

１．日本的节能动向 1 -1. 日本能量消费的推移 民生(业务部门) （大楼） 整体 1990年度=100 产业部门 （ 厂） 運輸は除くグラフ 出处: 资源能量厅综合政策科资料 Point 2002/1990：产业 1. 13倍, 民生(业务)1. 4倍, 整体 1. 2倍 能耗几乎没有减少 用能限制的强化 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 4
１．日本的节能动向 1 -2. 全球变暖的对策(政府加强用能限制) 京都议定书的制定 京都议定书目标达成计划 「节能法」 的修正 通过热·电管理一体化, 达到强化能量 管理, 强化运输业者·货主的物流管理, 最先端指定器械品目的扩大·基准强 化的目的 Point 温室效应气体 削减 6% 「温对法」 的修正 事业所温室效应气体排放量的公布 用能限制在向强化的方向发展 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 5

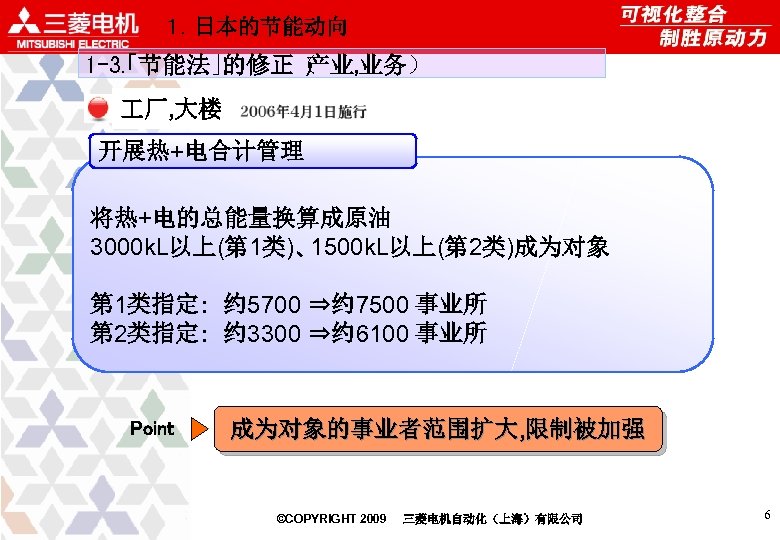

１．日本的节能动向 1 -3. 「节能法」 的修正（ 产业, 业务） 厂, 大楼 开展热+电合计管理 将热+电的总能量换算成原油 3000 k. L以上(第 1类)、1500 k. L以上(第 2类)成为对象 第 1类指定: 约 5700 ⇒约 7500 事业所 第 2类指定: 约 3300 ⇒约 6100 事业所 Point 成为对象的事业者范围扩大, 限制被加强 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 6

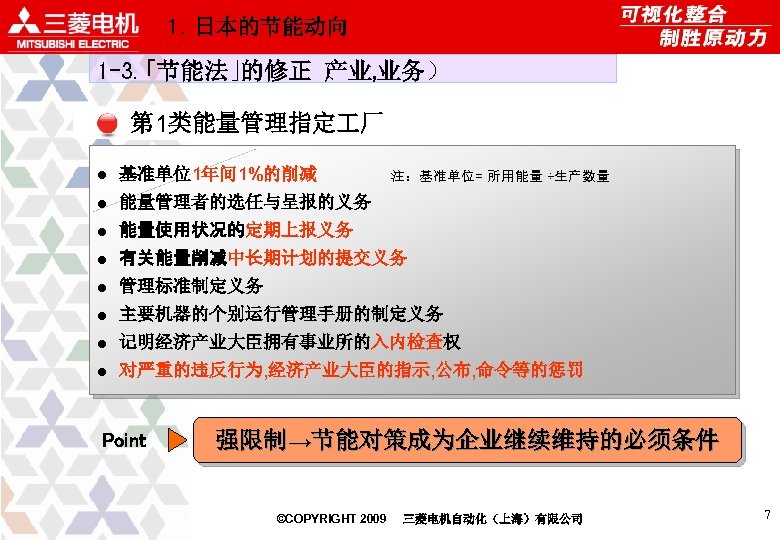

１．日本的节能动向 1 -3. 「节能法」 的修正（ 产业, 业务） 第 1类能量管理指定 厂 ● 基准单位1年间 1%的削减 注：基准单位= 所用能量 ÷生产数量 ● 能量管理者的选任与呈报的义务 ● 能量使用状况的定期上报义务 ● 有关能量削减中长期计划的提交义务 ● 管理标准制定义务 ● 主要机器的个别运行管理手册的制定义务 ● 记明经济产业大臣拥有事业所的入内检查权 ● 对严重的违反行为, 经济产业大臣的指示, 公布, 命令等的惩罚 Point 强限制→节能对策成为企业继续维持的必须条件 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 7

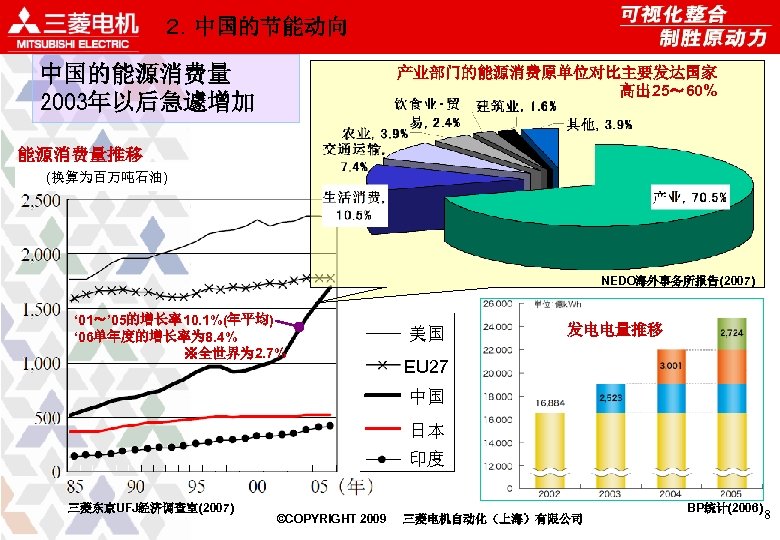

２．中国的节能动向 中国的能源消费量 2003年以后急遽增加 产业部门的能源消费原单位对比主要发达国家 高出 25～ 60% 能源消费量推移 (换算为百万吨石油) NEDO海外事务所报告(2007) ‘ 01～’ 05的增长率10. 1%(年平均) ‘ 06单年度的增长率为 8. 4% ※全世界为 2. 7% 美国 发电电量推移 EU 27 中国 日本 印度 三菱东京UFJ经济调查室(2007) ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 BP统计(2006) 8

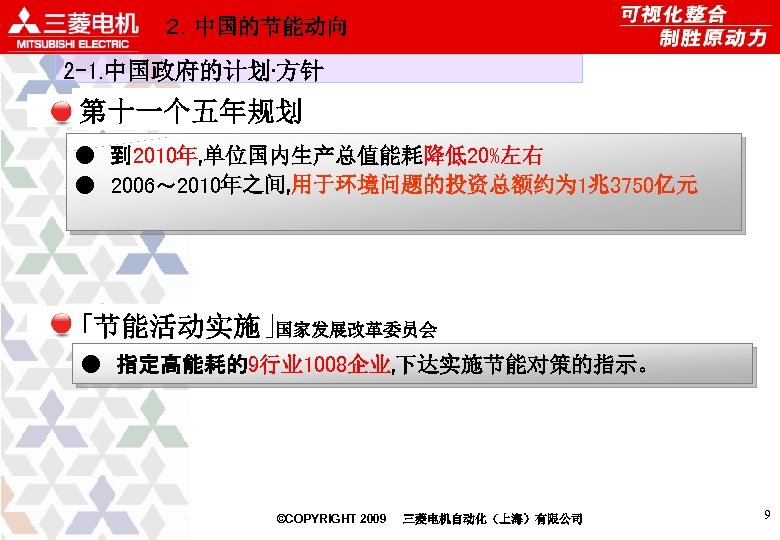

２．中国的节能动向 2 -1. 中国政府的计划·方针 第十一个五年规划 ● 到 2010年, 单位国内生产总值能耗降低20%左右 ● 2006～ 2010年之间, 用于环境问题的投资总额约为 1兆3750亿元 「节能活动实施」 国家发展改革委员会 ● 指定高能耗的9行业 1008企业, 下达实施节能对策的指示。 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 9

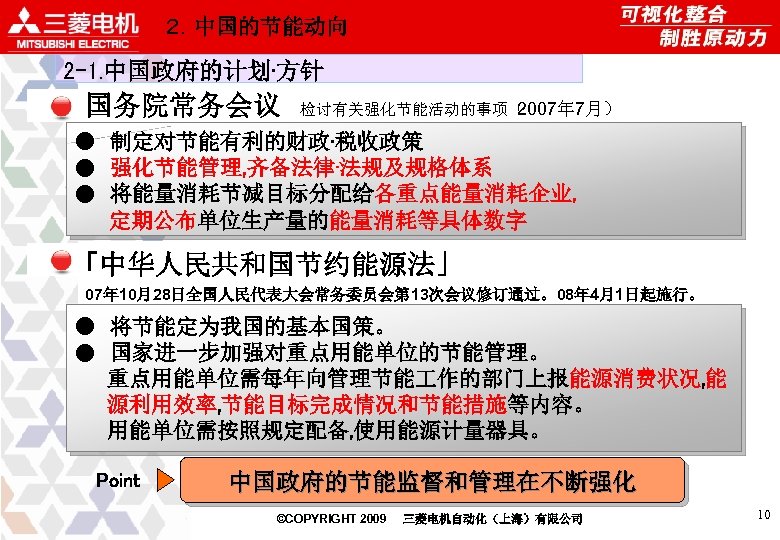

２．中国的节能动向 2 -1. 中国政府的计划·方针 国务院常务会议 检讨有关强化节能活动的事项（ 2007年 7月） ● 制定对节能有利的财政·税收政策 ● 强化节能管理, 齐备法律·法规及规格体系 ● 将能量消耗节减目标分配给各重点能量消耗企业, 定期公布单位生产量的能量消耗等具体数字 「中华人民共和国节约能源法」 2007年 6月 国务院印发 07年 10月28日全国人民代表大会常务委员会第 13次会议修订通过。08年 4月1日起施行。 ● 将节能定为我国的基本国策。 ● 国家进一步加强对重点用能单位的节能管理。 重点用能单位需每年向管理节能 作的部门上报能源消费状况, 能 源利用效率, 节能目标完成情况和节能措施等内容。 用能单位需按照规定配备, 使用能源计量器具。 Point 中国政府的节能监督和管理在不断强化 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 10

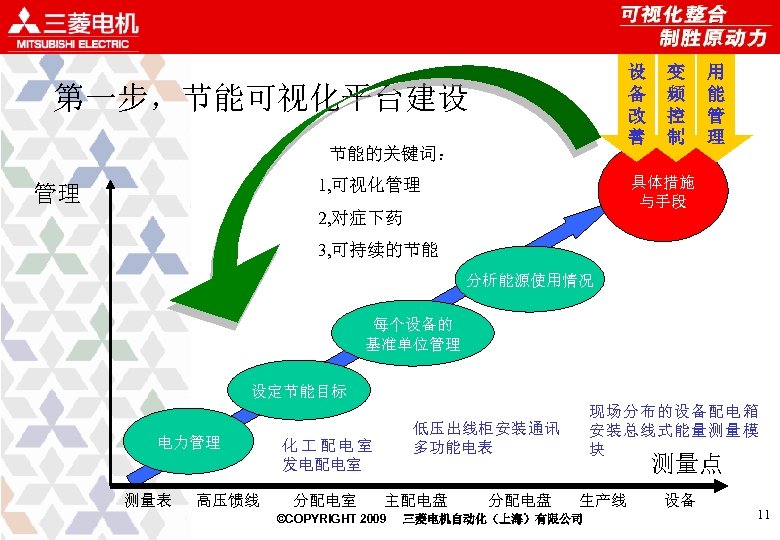

设 备 改 善 第一步，节能可视化平台建设 节能的关键词： 用 能 管 理 具体措施 与手段 1, 可视化管理 管理 变 频 控 制 2, 对症下药 3, 可持续的节能 分析能源使用情况 每个设备的 基准单位管理 设定节能目标 电力管理 测量表 高压馈线 低压出线柜安装通讯 多功能电表 化 配电室 发电配电室 分配电室 现场分布的设备配电箱 安装总线式能量测量模 块 主配电盘 ©COPYRIGHT 2009 分配电盘 测量点 生产线 三菱电机自动化（上海）有限公司 设备 11

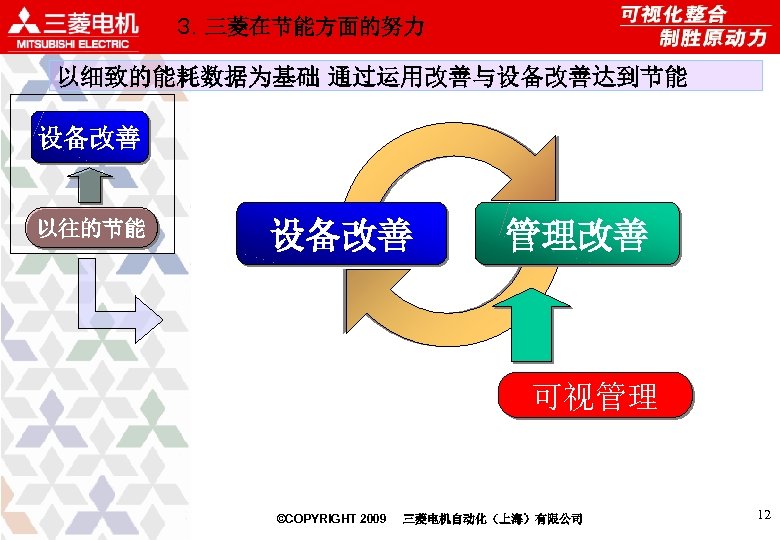

３．三菱在节能方面的努力 以细致的能耗数据为基础 通过运用改善与设备改善达到节能 设备改善 以往的节能 设备改善 管理改善 可视管理 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 12

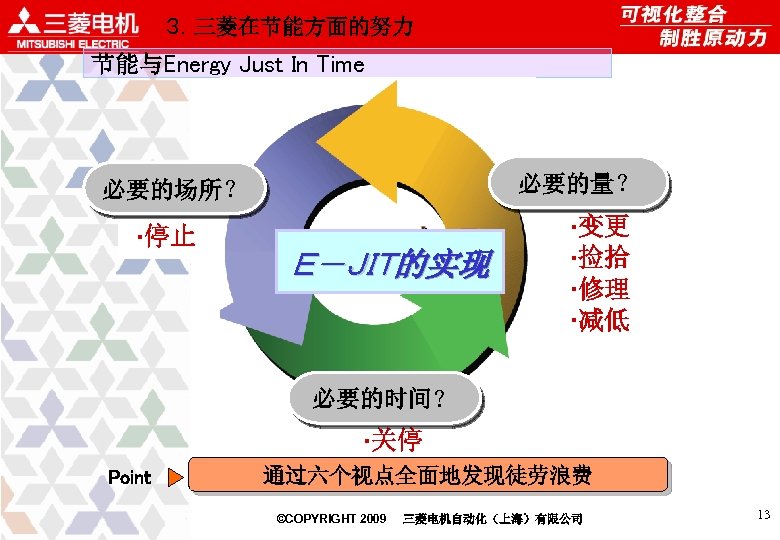

３．三菱在节能方面的努力 节能与Energy Just In Time 必要的量？ 必要的场所？ ·停止 Ｅ－ＪＩＴ的实现 ·变更 ·捡拾 ·修理 ·减低 必要的时间？ ·关停 Point 通过六个视点全面地发现徒劳浪费 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 13

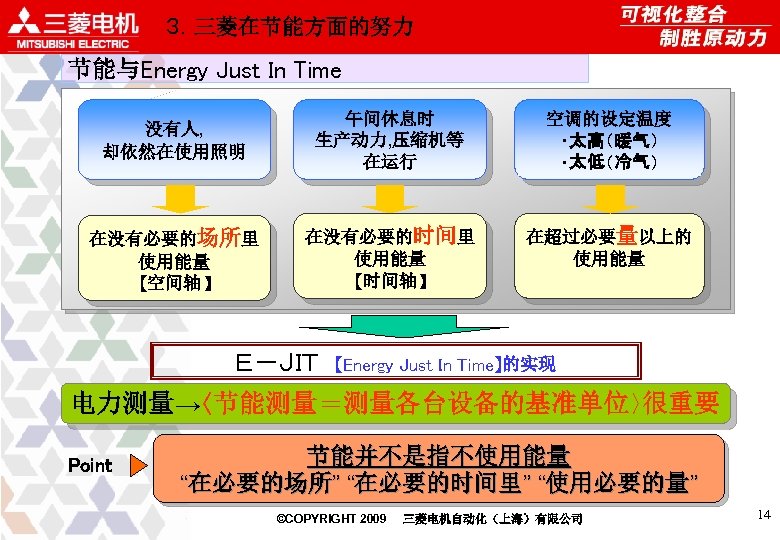

３．三菱在节能方面的努力 节能与Energy Just In Time 没有人, 却依然在使用照明 午间休息时 生产动力, 压缩机等 在运行 空调的设定温度 ・太高（暖气） ・太低（冷气） 在没有必要的场所里 使用能量 【空间轴】 在没有必要的时间里 使用能量 【时间轴】 在超过必要量以上的 使用能量 Ｅ－ＪＩＴ 【Energy Just In Time】的实现 电力测量→〈节能测量＝测量各台设备的基准单位〉 很重要 Point 节能并不是指不使用能量 “在必要的场所” “在必要的时间里” “使用必要的量” ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 14

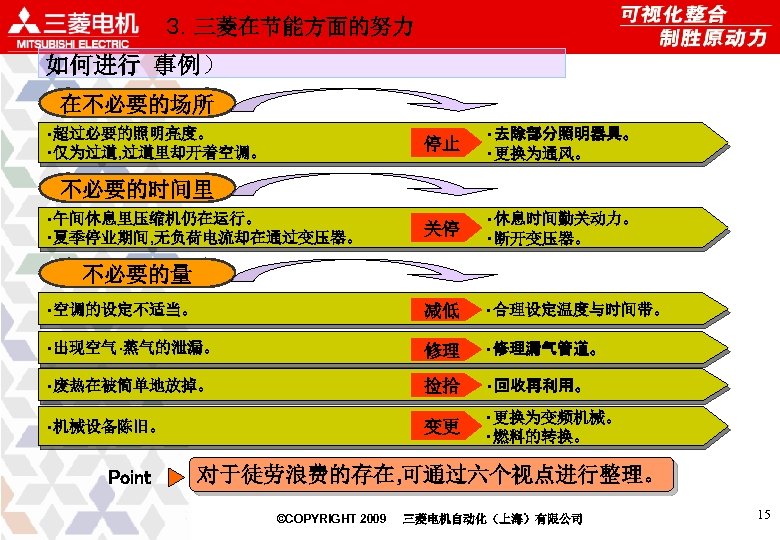

３．三菱在节能方面的努力 如何进行（ 事例） 在不必要的场所 停止 ・去除部分照明器具。 ・更换为通风。 关停 ・休息时间勤关动力。 ・断开变压器。 ・空调的设定不适当。 减低 ・合理设定温度与时间带。 ・出现空气·蒸气的泄漏。 修理 ・修理漏气管道。 ・废热在被简单地放掉。 捡拾 ・回收再利用。 ・机械设备陈旧。 变更 ・更换为变频机械。 ・燃料的转换。 ・超过必要的照明亮度。 ・仅为过道, 过道里却开着空调。 不必要的时间里 ・午间休息里压缩机仍在运行。 ・夏季停业期间, 无负荷电流却在通过变压器。 不必要的量 Point 对于徒劳浪费的存在, 可通过六个视点进行整理。 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 15

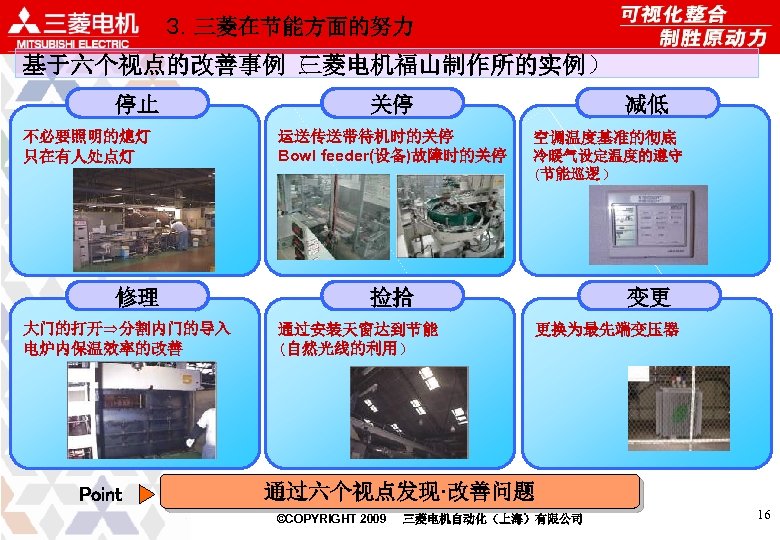

３．三菱在节能方面的努力 基于六个视点的改善事例（ 三菱电机福山制作所的实例） 停止 不必要照明的熄灯 只在有人处点灯 修理 大门的打开⇒分割内门的导入 电炉内保温效率的改善 Point 减低 关停 运送传送带待机时的关停 Bowl feeder(设备)故障时的关停 空调温度基准的彻底 冷暖气设定温度的遵守 （节能巡逻） 捡拾 通过安装天窗达到节能 （自然光线的利用） 变更 更换为最先端变压器 通过六个视点发现·改善问题 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 16

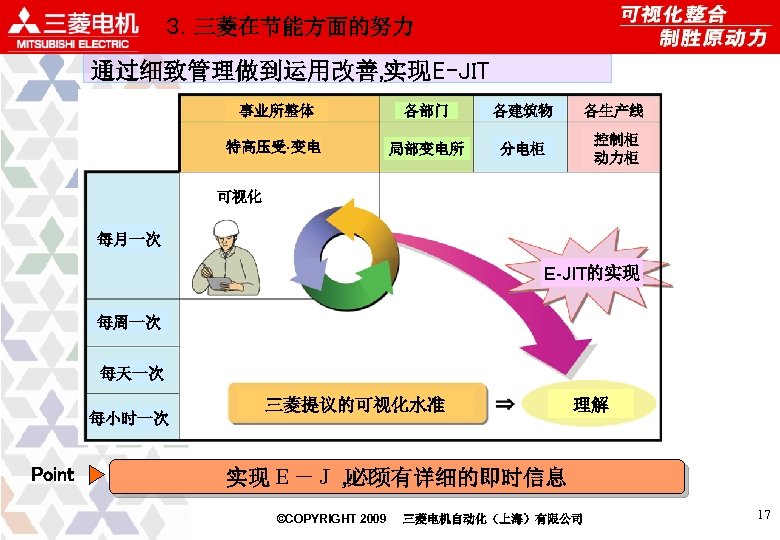

３．三菱在节能方面的努力 通过细致管理做到运用改善, 实现E-JIT 事业所整体 各部门 各建筑物 各生产线 特高压受·变电 局部变电所 分电柜 控制柜 动力柜 可视化 每月一次 E-JIT的实现 每周一次 每天一次 每小时一次 Point 三菱提议的可视化水准 理解 实现Ｅ－ＪＩＴ , 必须有详细的即时信息 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 17

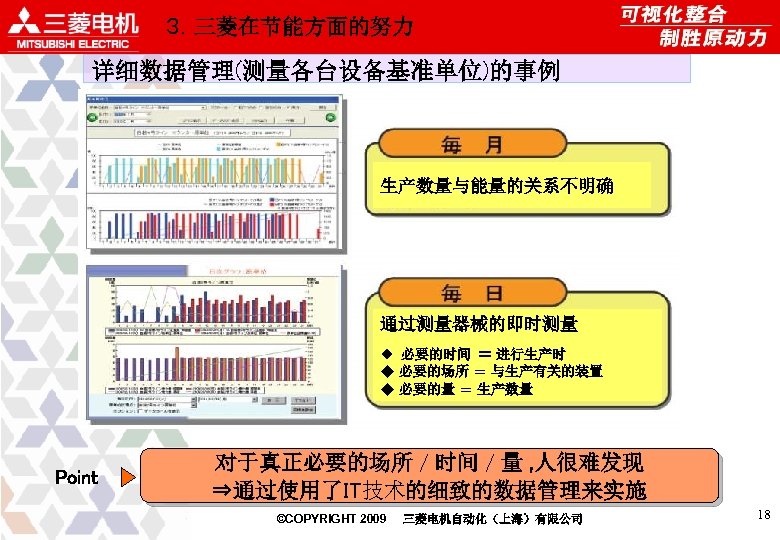

３．三菱在节能方面的努力 详细数据管理(测量各台设备基准单位)的事例 生产数量与能量的关系不明确 通过测量器械的即时测量 ◆ 必要的时间 ＝ 进行生产时 ◆ 必要的场所 ＝ 与生产有关的装置 ◆ 必要的量 ＝ 生产数量 Point 对于真正必要的场所／时间／量 , 人很难发现 ⇒通过使用了IT技术的细致的数据管理来实施 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 18

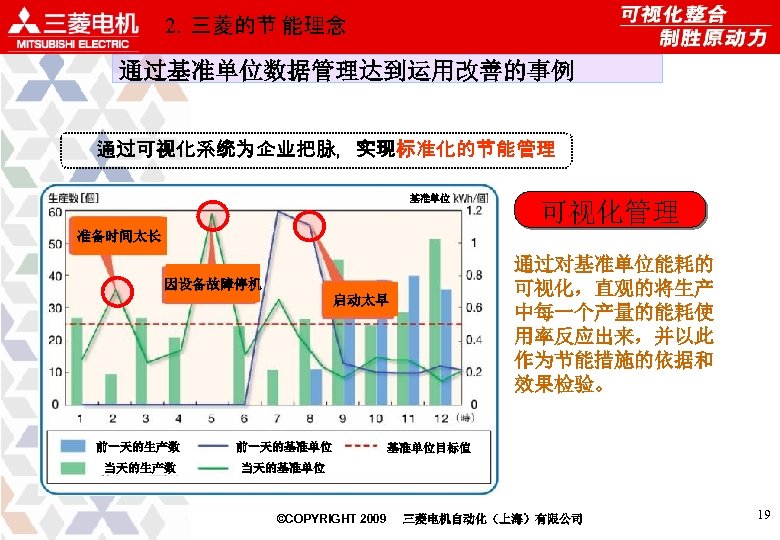

2．三菱的节 能理念 通过基准单位数据管理达到运用改善的事例 通过可视化系统为企业把脉，实现标准化的节能管理 基准单位 可视化管理 准备时间太长 通过对基准单位能耗的 可视化，直观的将生产 中每一个产量的能耗使 用率反应出来，并以此 作为节能措施的依据和 效果检验。 因设备故障停机 启动太早 前一天的生产数 前一天的基准单位 当天的生产数 当天的基准单位 ©COPYRIGHT 2009 基准单位目标值 三菱电机自动化（上海）有限公司 19

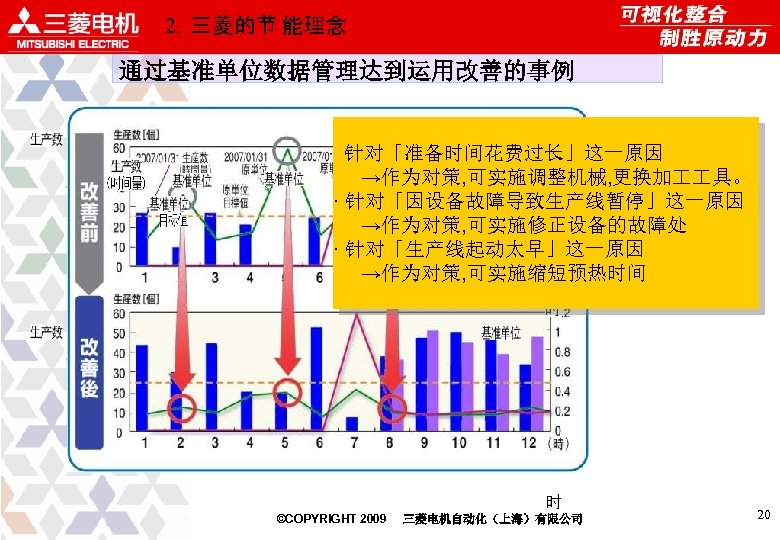

2．三菱的节 能理念 通过基准单位数据管理达到运用改善的事例 针对「准备时间花费过长」这一原因 →作为对策, 可实施调整机械, 更换加 具。 · 针对「因设备故障导致生产线暂停」这一原因 →作为对策, 可实施修正设备的故障处 · 针对「生产线起动太早」这一原因 →作为对策, 可实施缩短预热时间 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 20

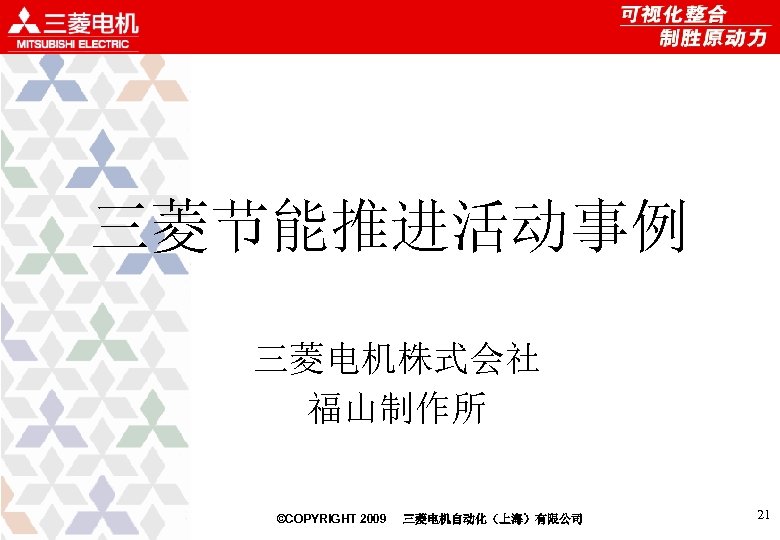

三菱节能推进活动事例 三菱电机株式会社 福山制作所 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 21

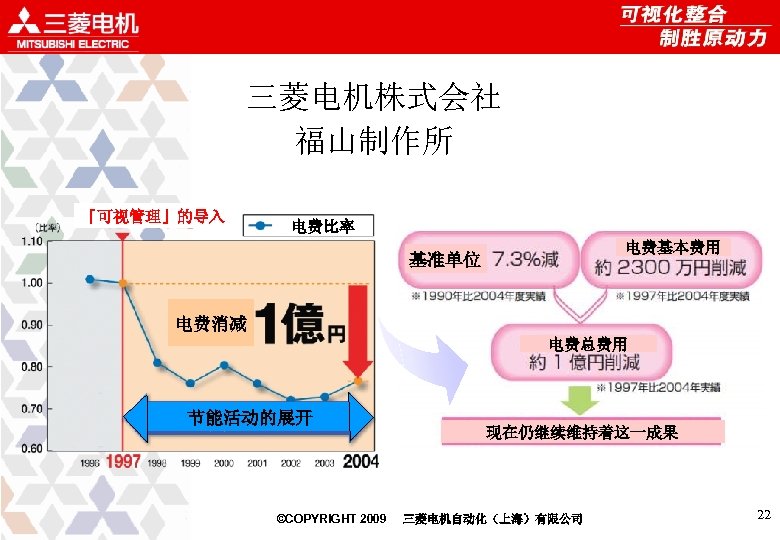

三菱电机株式会社 福山制作所 「可视管理」的导入 电费比率 电费基本费用 基准单位 电费消减 电费总费用 节能活动的展开 ©COPYRIGHT 2009 现在仍继续维持着这一成果 三菱电机自动化（上海）有限公司 22

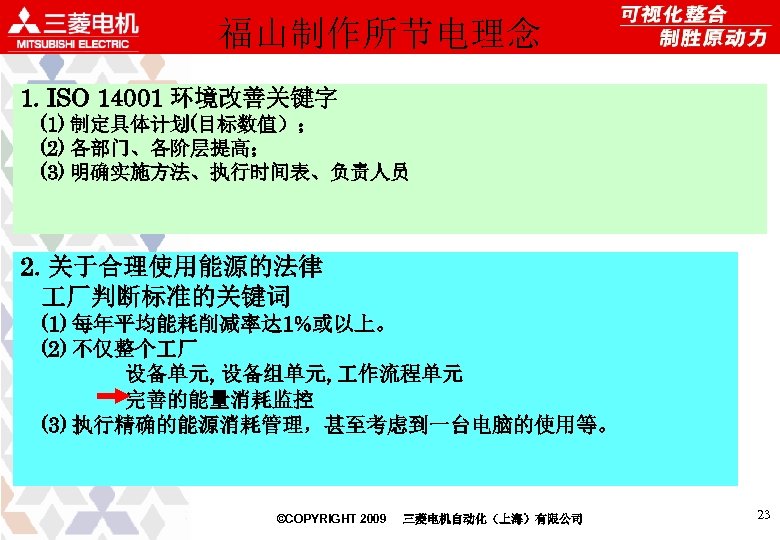

福山制作所节电理念 1. ISO 14001 环境改善关键字 (1) 制定具体计划(目标数值）； (2) 各部门、各阶层提高； (3) 明确实施方法、执行时间表、负责人员 • 2. 关于合理使用能源的法律 厂判断标准的关键词 (1) 每年平均能耗削减率达 1%或以上。 (2) 不仅整个 厂 设备单元, 设备组单元, 作流程单元 完善的能量消耗监控 (3) 执行精确的能源消耗管理，甚至考虑到一台电脑的使用等。 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 23

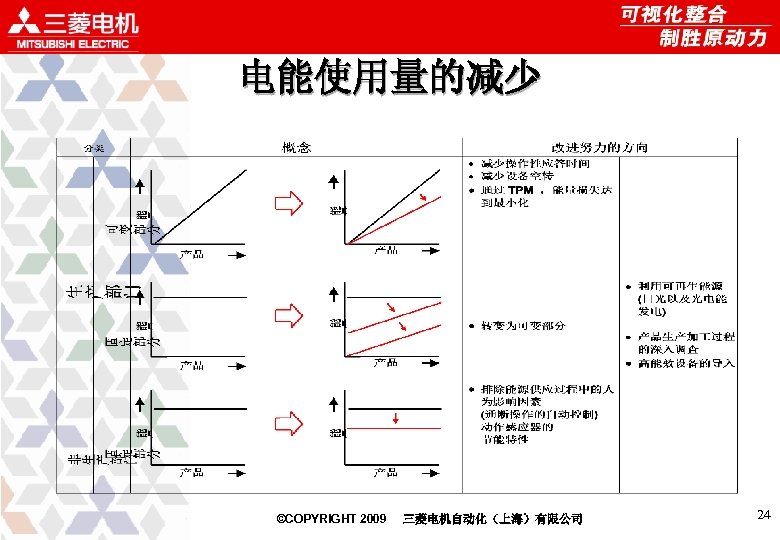

电能使用量的减少 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 24

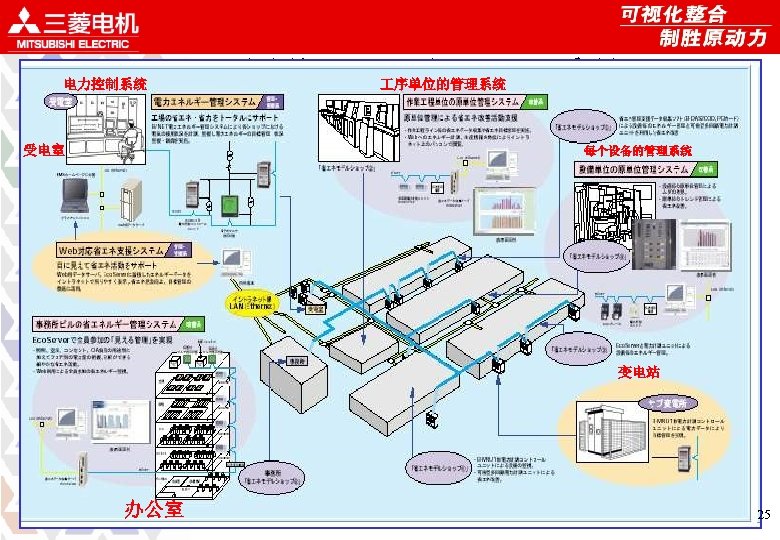

电力控制系统 福山制作所节电测量系统 序单位的管理系统 受电室 每个设备的管理系统 变电站 办公室 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 25

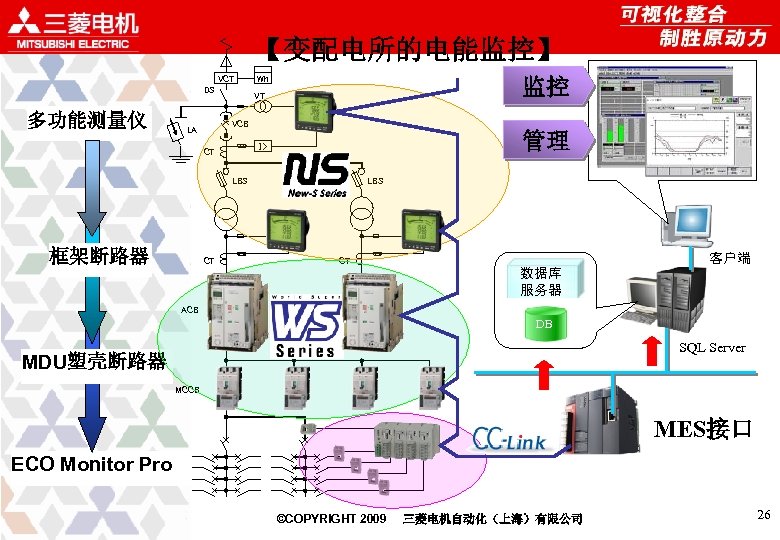

【变配电所的电能监控】 VCT 多功能测量仪 Wh VT 监控 I> DS 管理 VCB LA CT LBS 框架断路器 CT LBS 服务器 CT 客户端 数据库 服务器 ACB DB SQL Server MDU塑壳断路器 MCCB MES接口 ECO Monitor Pro ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 26

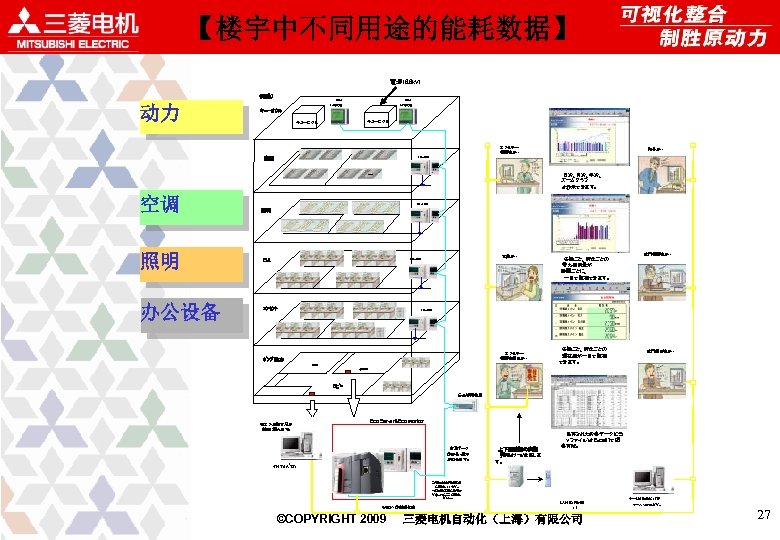

【楼宇中不同用途的能耗数据】 電源（6. 6 k. V） （用途） 动力 伝送付 ﾏﾙﾁ指示計器 キュービクル エネルギー 管理者が・・ 所長が・・ Ｅco Ｍonitor 空調 日次、月次、年次、 ズームグラフ を表示できます。 空调 照明 办公设备 Ｅco Ｍonitor 照明 社員が・・ Ｅco Ｍonitor ＯＡ ｺﾝｾﾝﾄ 各階ごと、用途ごとの 電力使用量が 時間ごとに、 一目で監視できます。 部門管理者が・・ Ｅco Ｍonitor エネルギー 管理者担当が・・ ﾎﾟﾝﾌﾟ動力 応接室 各階ごと、用途ごとの 現在値が一目で監視 できます。 部門担当者が・・ 設置場所 ﾛﾋﾞｰ 伝送専用電源 省エネ活動状況が 簡単に見えます。 Ｅco Ｓerver&Ｅco Ｍonitor 計測データ の収集、保存 が出来ます。 上下限監視の実施 異常をﾒｰﾙ送信しま す。 保存された収集データ（ＣＳ Ｖファイル）をＥxcel 97で編 集可能。 ｸﾗｲｱﾝﾄﾊﾟｿｺﾝ この盤は通常電気室等 に設置しています。 今回はお客様にお見せ するためにここに設置し ました。 Ｗｅｂへの情報発信 ©COPYRIGHT 2009 LAN（Ｅｔｈｅｒｎｅ ｔ） 三菱电机自动化（上海）有限公司 データをＣＳＶ形式でＦＴＰ サーバへ出力します。 27
３．三菱在节能方面的努力 MES数据库服务器 【各生产线或设备的能耗数据】 DB DB Connection Service PLC MES接口 HMI GOT 1000 能量监测单元 ECO MONITOR PRO 现有设备、其它公司的控制设备、操作信息全部采集 MELSEC-Q PLC MES接口功能 GOT 1000 HMI MES接口功能 CC-Link IE 以太网 ECO MONITOR PRO 能量测量单元 能耗信息与生产信息可同时获取，为不同管理部 门所用采集 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 28

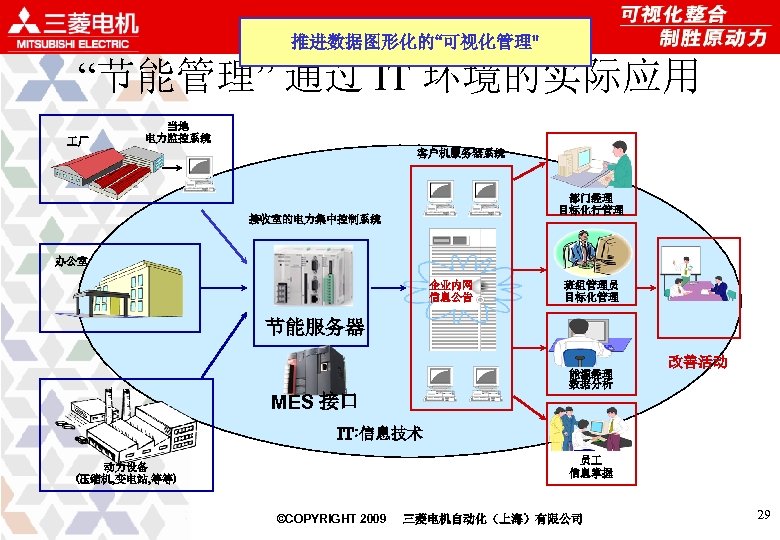

推进数据图形化的“可视化管理" “节能管理” 通过 IT 环境的实际应用 厂 当地 电力监控系统 客户机服务器系统 • 部门经理 目标化行管理 接收室的电力集中控制系统 办公室 企业内网 信息公告 班组管理员 目标化管理 节能服务器 能源经理 数据分析 改善活动 MES 接口 IT: 信息技术 员 信息掌握 动力设备 (压缩机, 变电站, 等等) ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 29

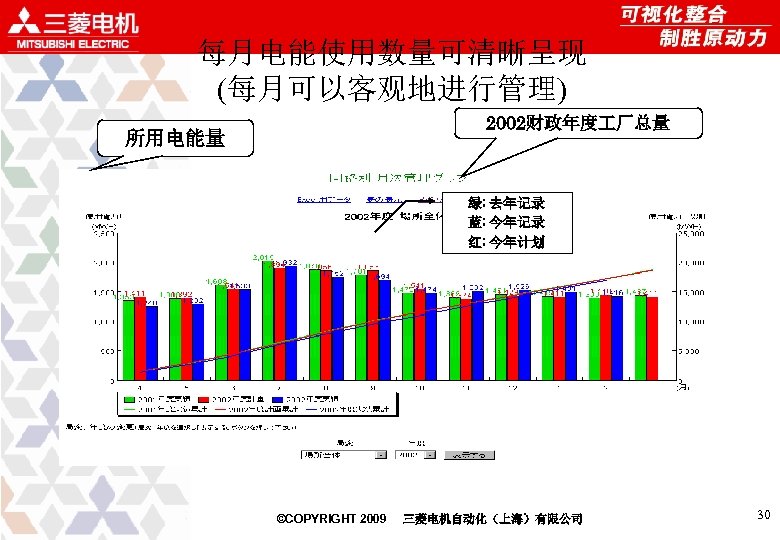

每月电能使用数量可清晰呈现 (每月可以客观地进行管理) 2002财政年度 厂总量 所用电能量 绿: 去年记录 蓝: 今年记录 红: 今年计划 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 30

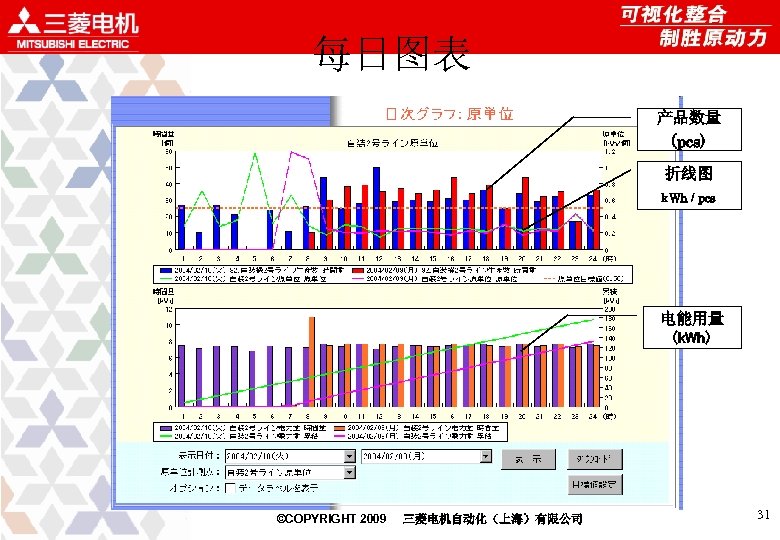

每日图表 产品数量 (pcs) 折线图 k. Wh / pcs 电能用量 (k. Wh) ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 31

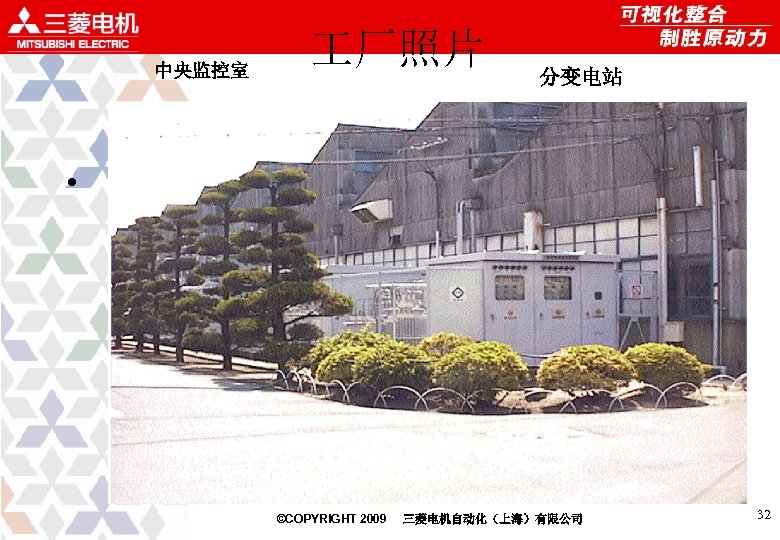

中央监控室 厂照片 分变电站 • ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 32

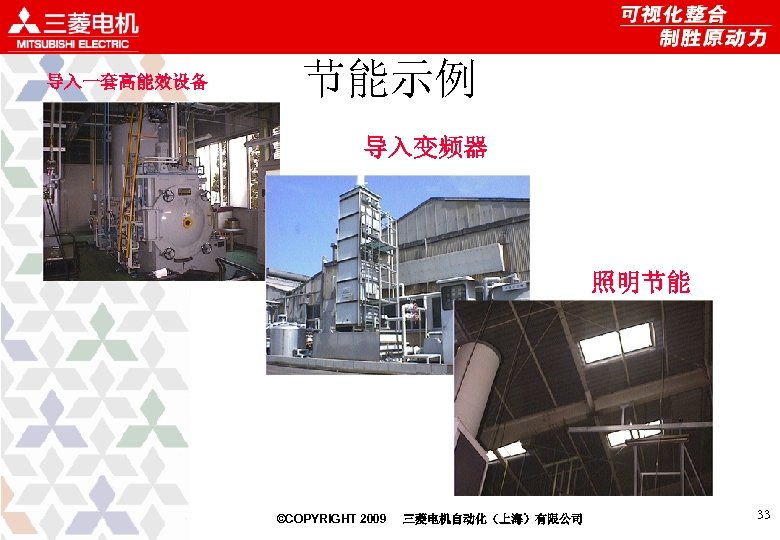

导入一套高能效设备 节能示例 导入变频器 • 照明节能 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 33

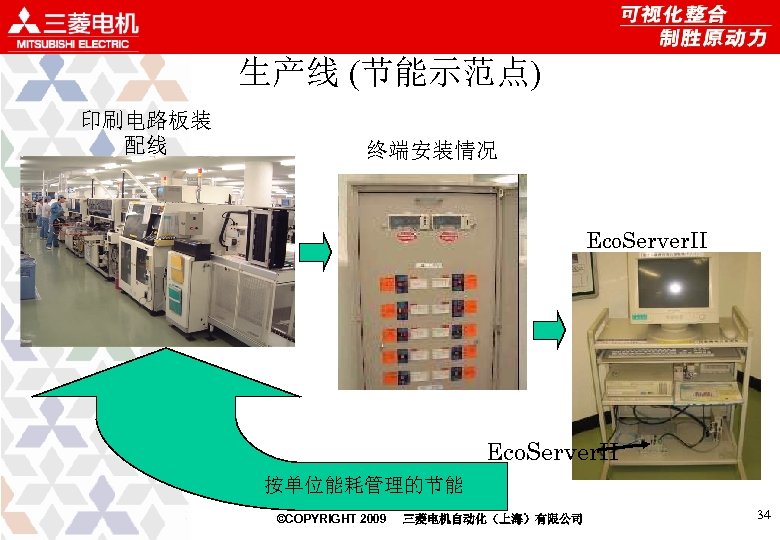

生产线 (节能示范点) 印刷电路板装 配线 终端安装情况 • Eco. Server. II 按单位能耗管理的节能 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 34

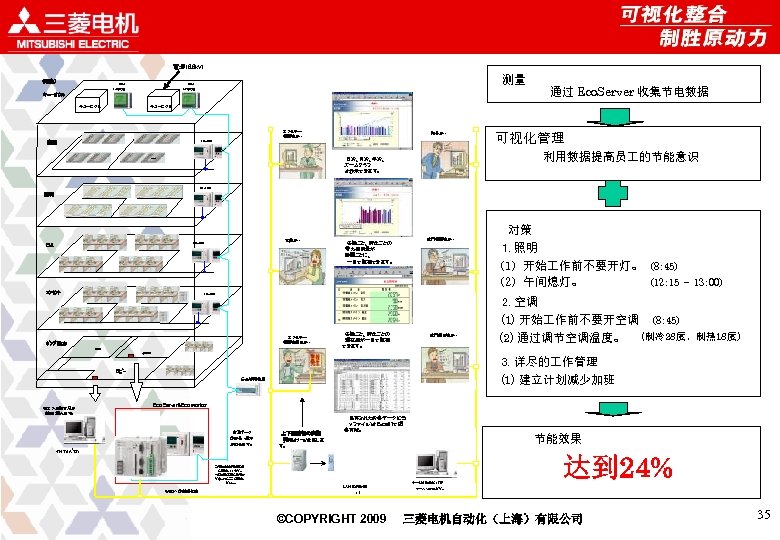

電源（6. 6 k. V） （用途） 伝送付 测量 伝送付 ﾏﾙﾁ指示計器 キュービクル 通过 Eco. Server 收集节电数据 キュービクル エネルギー 管理者が・・ 所長が・・ Ｅco Ｍonitor 空調 可视化管理 利用数据提高员 的节能意识 日次、月次、年次、 ズームグラフ を表示できます。 Ｅco Ｍonitor 照明 社員が・・ Ｅco Ｍonitor ＯＡ ｺﾝｾﾝﾄ 部門管理者が・・ 各階ごと、用途ごとの 電力使用量が 時間ごとに、 一目で監視できます。 Ｅco Ｍonitor エネルギー 管理者担当が・・ ﾎﾟﾝﾌﾟ動力 応接室 各階ごと、用途ごとの 現在値が一目で監視 できます。 部門担当者が・・ 設置場所 2. 空调 (1) 开始 作前不要开空调 (8: 45) (2) 通过调节空调温度。 (制冷 28度，制热 18度) 3. 详尽的 作管理 (1) 建立计划减少加班 ﾛﾋﾞｰ 伝送専用電源 省エネ活動状況が 簡単に見えます。 对策 1. 照明 (1) 开始 作前不要开灯。 (8: 45) (2) 午间熄灯。 (12: 15 - 13: 00) Ｅco Ｓerver&Ｅco Ｍonitor 計測データ の収集、保存 が出来ます。 上下限監視の実施 異常をﾒｰﾙ送信しま す。 保存された収集データ（ＣＳ Ｖファイル）をＥxcel 97で編 集可能。 节能效果 ｸﾗｲｱﾝﾄﾊﾟｿｺﾝ 达到 24% この盤は通常電気室等 に設置しています。 今回はお客様にお見せ するためにここに設置し ました。 Ｗｅｂへの情報発信 LAN（Ｅｔｈｅｒｎｅ ｔ） ©COPYRIGHT 2009 データをＣＳＶ形式でＦＴＰ サーバへ出力します。 三菱电机自动化（上海）有限公司 35

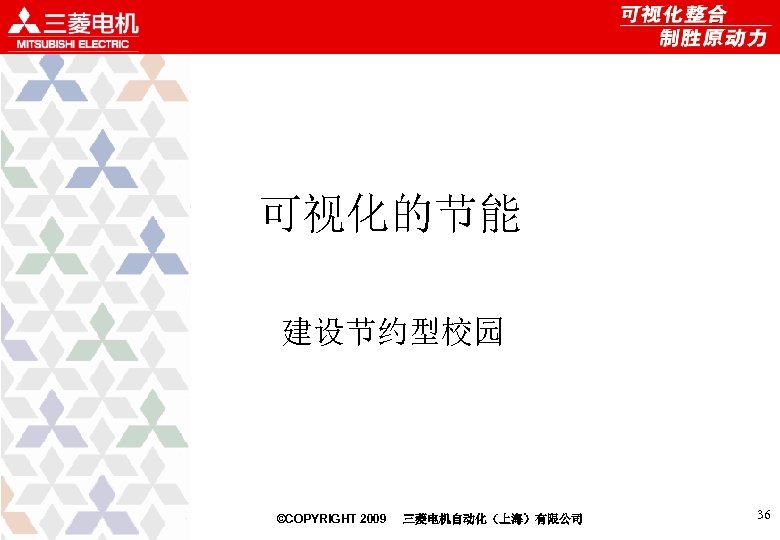

可视化的节能 建设节约型校园 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 36

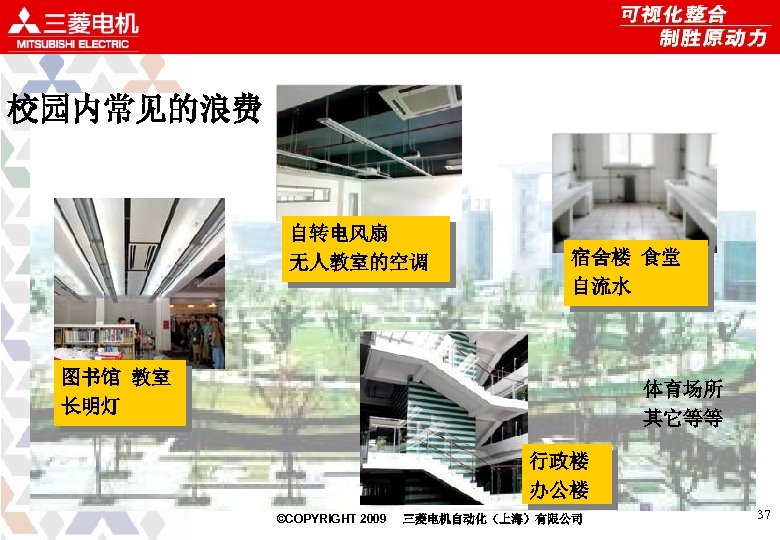

校园内常见的浪费 自转电风扇 无人教室的空调 宿舍楼 食堂 自流水 图书馆 教室 长明灯 体育场所 其它等等 行政楼 办公楼 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 37

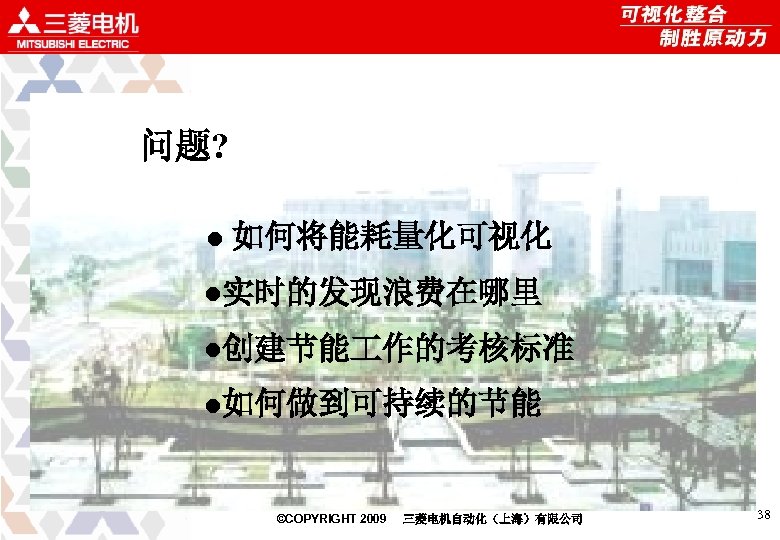

问题? ● 如何将能耗量化可视化 ●实时的发现浪费在哪里 ●创建节能 作的考核标准 ●如何做到可持续的节能 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 38

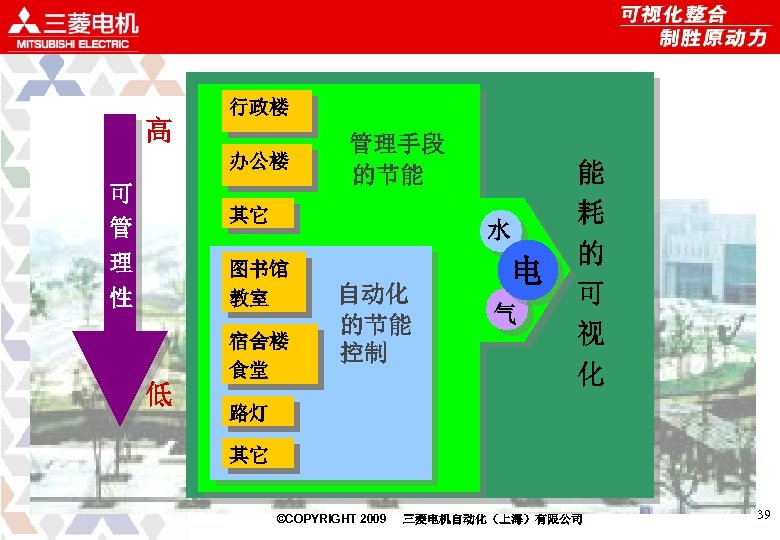

高 行政楼 办公楼 可 管 理 性 管理手段 的节能 其它 水 图书馆 教室 宿舍楼 食堂 低 自动化 的节能 控制 电 气 能 耗 的 可 视 化 路灯 其它 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 39

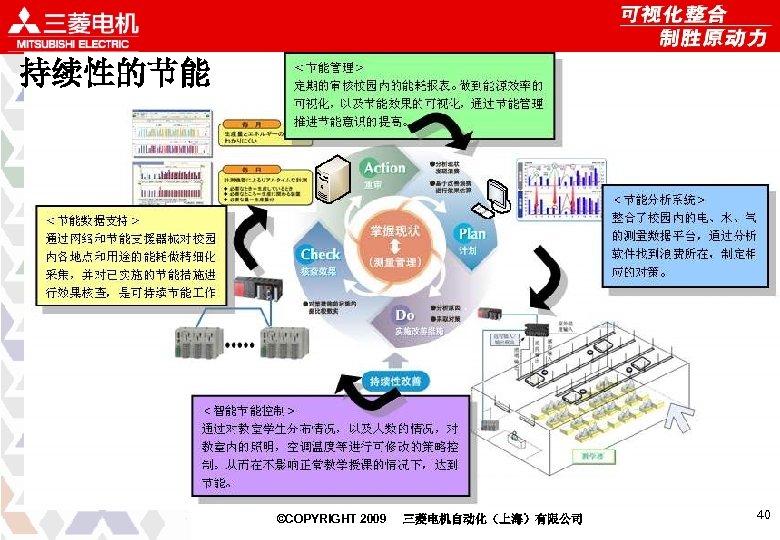

持续性的节能 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 40

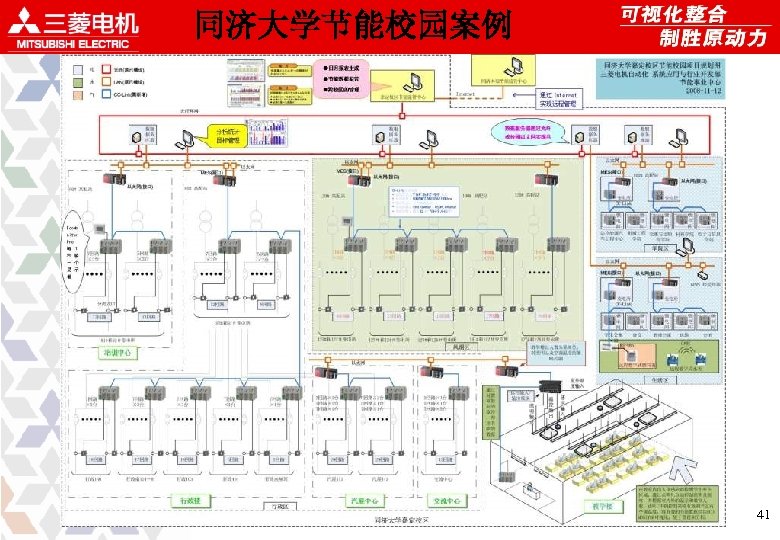

同济大学节能校园案例 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 41

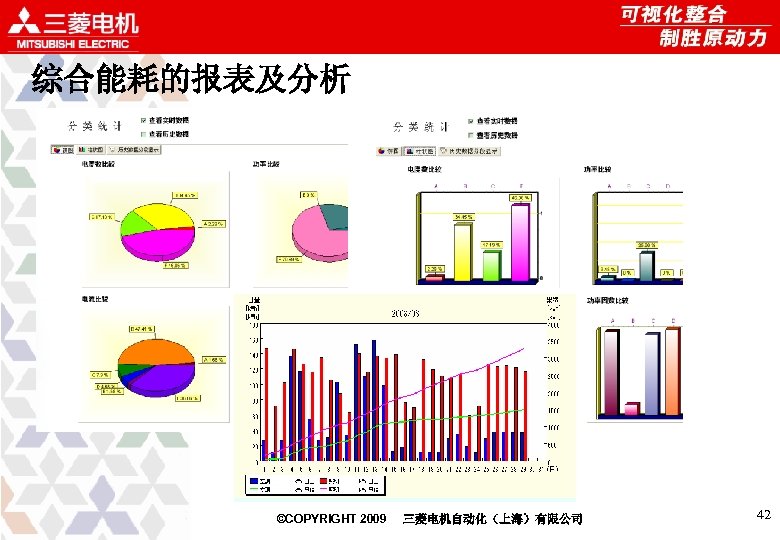

综合能耗的报表及分析 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 42

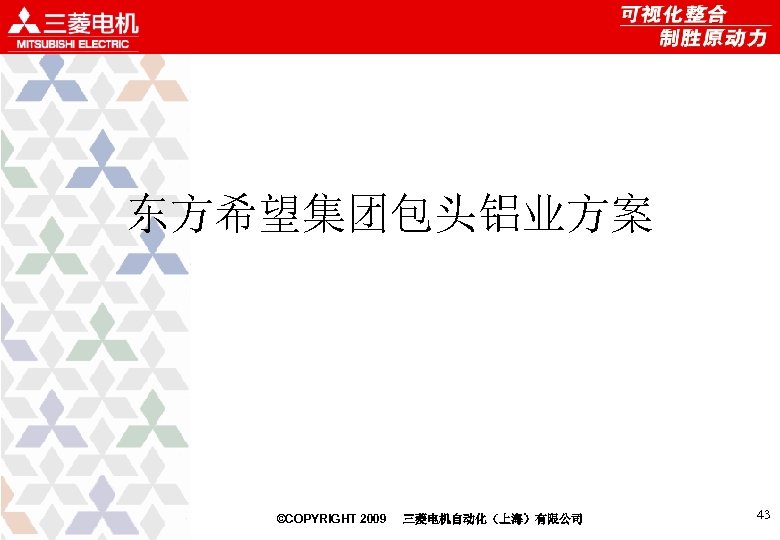

东方希望集团包头铝业方案 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 43

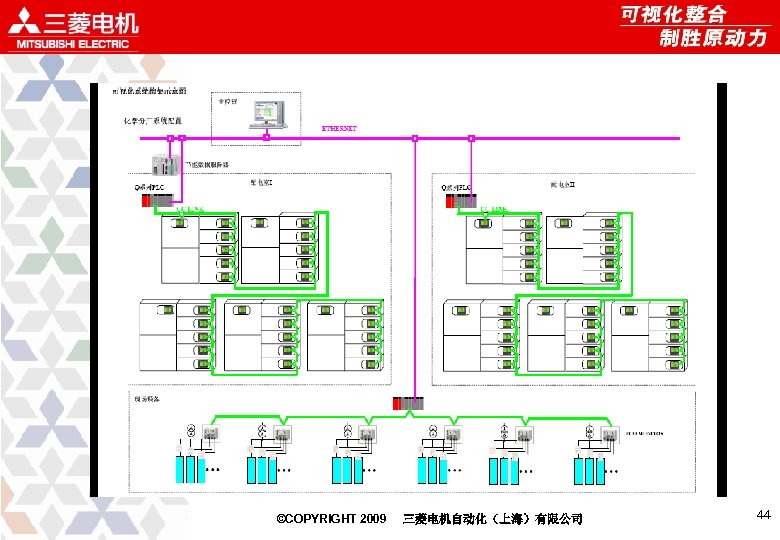

©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 44

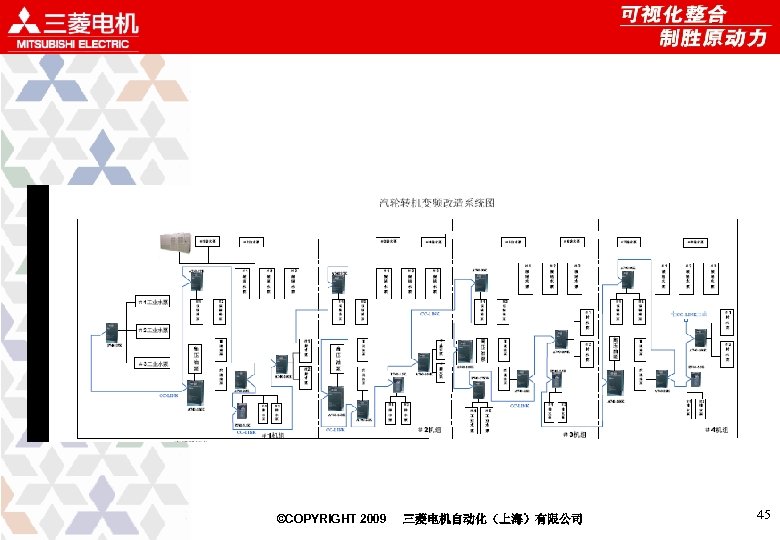

©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 45

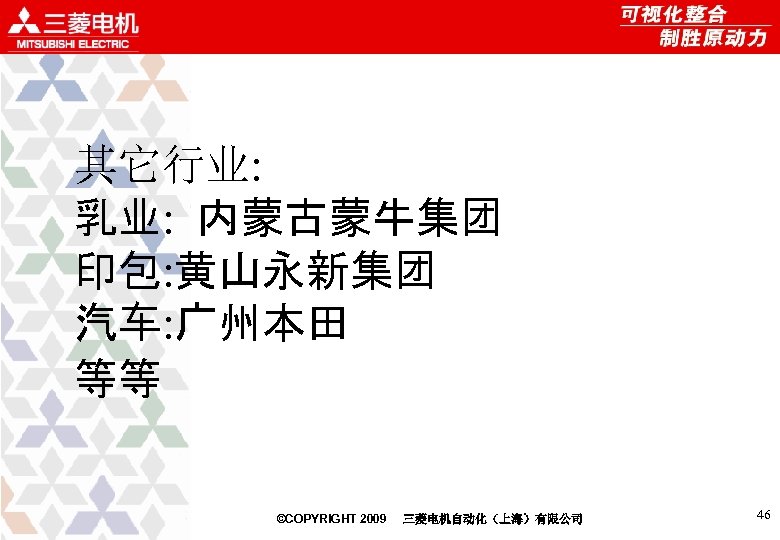

其它行业: 乳业: 内蒙古蒙牛集团 印包: 黄山永新集团 汽车: 广州本田 等等 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 46
看得见的绿色未来 ©COPYRIGHT 2009 三菱电机自动化（上海）有限公司 47
