• Контроллер — это универсальный логический модуль,

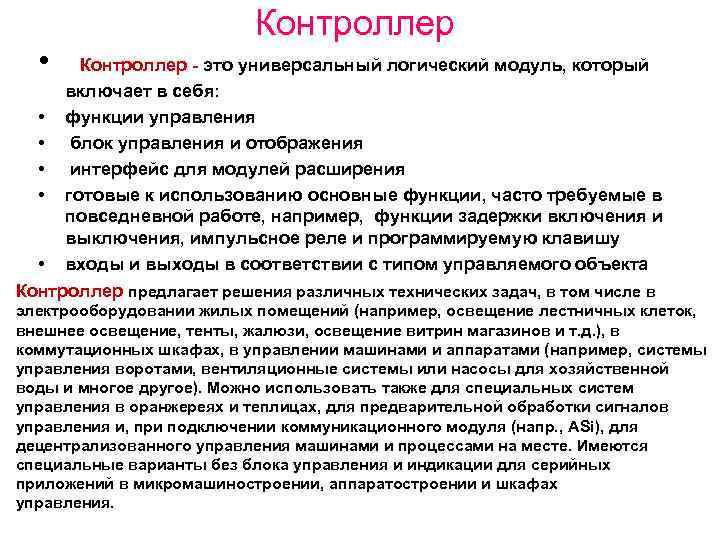

• Контроллер - это универсальный логический модуль, который включает в себя: • функции управления • блок управления и отображения • интерфейс для модулей расширения • готовые к использованию основные функции, часто требуемые в повседневной работе, например, функции задержки включения и выключения, импульсное реле и программируемую клавишу • входы и выходы в соответствии с типом управляемого объекта Контроллер предлагает решения различных технических задач, в том числе в электрооборудовании жилых помещений (например, освещение лестничных клеток, внешнее освещение, тенты, жалюзи, освещение витрин магазинов и т. д. ), в коммутационных шкафах, в управлении машинами и аппаратами (например, системы управления воротами, вентиляционные системы или насосы для хозяйственной воды и многое другое). Можно использовать также для специальных систем управления в оранжереях и теплицах, для предварительной обработки сигналов управления и, при подключении коммуникационного модуля (напр. , ASi), для децентрализованного управления машинами и процессами на месте. Имеются специальные варианты без блока управления и индикации для серийных приложений в микромашиностроении, аппаратостроении и шкафах управления.

Устройство контроллера Источник питания Входы ЖКД Выходы Панель управления Интерфейс расширения Гнезда

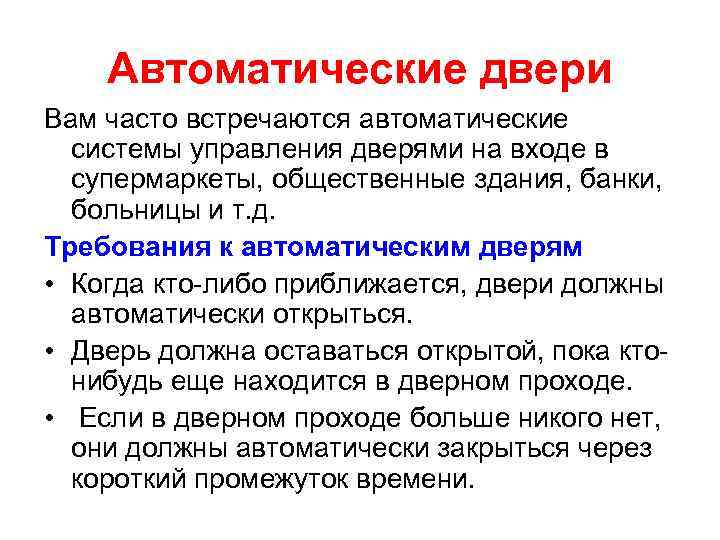

Автоматические двери Вам часто встречаются автоматические системы управления дверями на входе в супермаркеты, общественные здания, банки, больницы и т. д. Требования к автоматическим дверям • Когда кто-либо приближается, двери должны автоматически открыться. • Дверь должна оставаться открытой, пока ктонибудь еще находится в дверном проходе. • Если в дверном проходе больше никого нет, они должны автоматически закрыться через короткий промежуток времени.

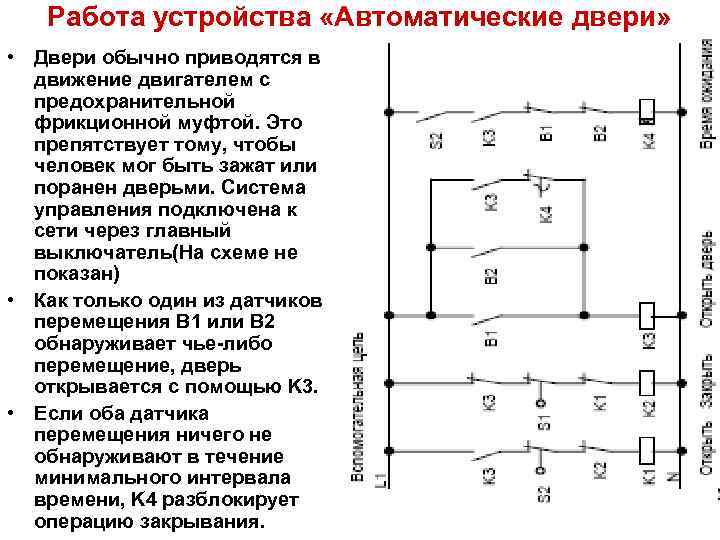

Работа устройства «Автоматические двери» • Двери обычно приводятся в движение двигателем с предохранительной фрикционной муфтой. Это препятствует тому, чтобы человек мог быть зажат или поранен дверьми. Система управления подключена к сети через главный выключатель(На схеме не показан) • Как только один из датчиков перемещения B 1 или B 2 обнаруживает чье-либо перемещение, дверь открывается с помощью K 3. • Если оба датчика перемещения ничего не обнаруживают в течение минимального интервала времени, K 4 разблокирует операцию закрывания.

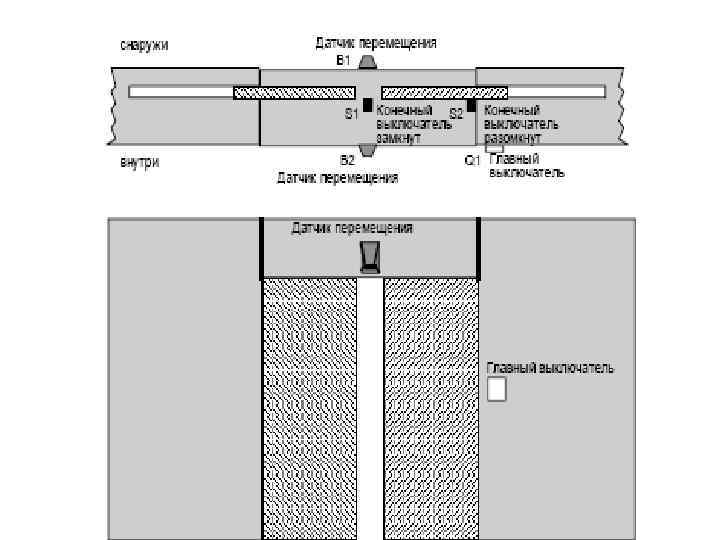

Блок - схема системы управления дверями Датчик перемещения В 1 Датчик перемещения В 2 Конечный выключатель. S 2 Дверь открыта Элемент. Выдержка времени Конечный выключатель. S 1 Дверь закрыта

Блок - схема системы управления дверями с контроллером В 1 В 2 При появлении импульса на входе I 1 выход Q 1 включается и остается включенным в течение 10 секунд -Импульсное реле S 2 S 1

Подключение контроллера к системе управления дверями • K 1 Линейный контактор Открытие • K 2 Линейный контактор Закрытие • S 1 (НЗ контакт) Конечный выключатель Замкнут • S 2 (НЗ контакт) Конечный выключатель Открыт • B 1 (НО контакт) Инфракрасный датчик перемещения Снаружи • B 2 (НО контакт) Инфракрасный датчик перемещения Внутри

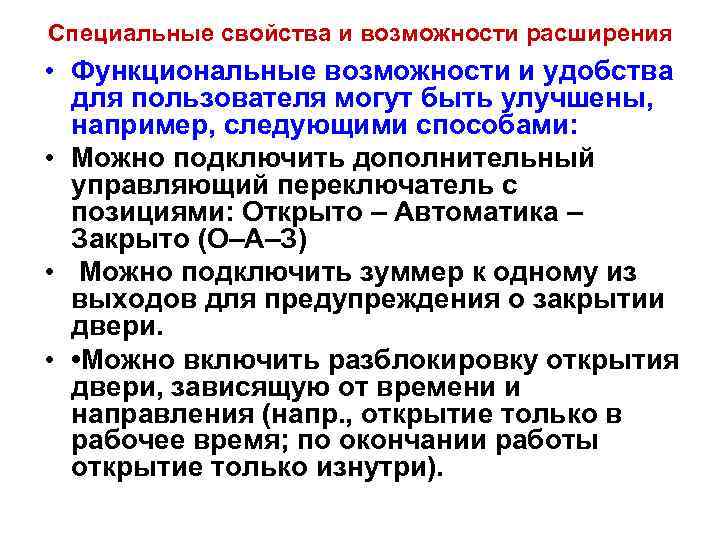

Специальные свойства и возможности расширения • Функциональные возможности и удобства для пользователя могут быть улучшены, например, следующими способами: • Можно подключить дополнительный управляющий переключатель с позициями: Открыто – Автоматика – Закрыто (O–A–З) • Можно подключить зуммер к одному из выходов для предупреждения о закрытии двери. • • Можно включить разблокировку открытия двери, зависящую от времени и направления (напр. , открытие только в рабочее время; по окончании работы открытие только изнутри).

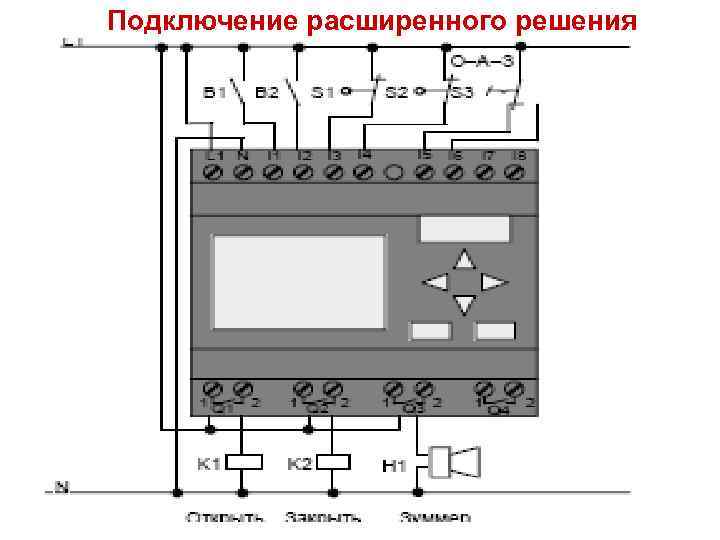

Подключение расширенного решения
