• Для северных районов инсоляция жилых помещений

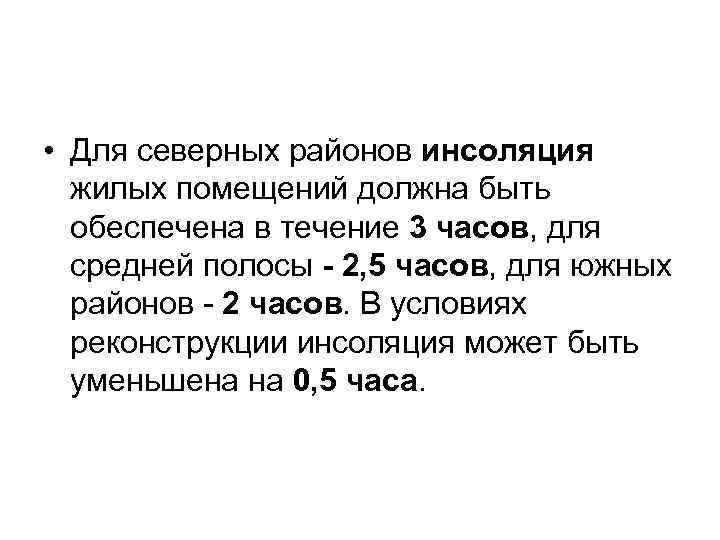

• Для северных районов инсоляция жилых помещений должна быть обеспечена в течение 3 часов, для средней полосы - 2, 5 часов, для южных районов - 2 часов. В условиях реконструкции инсоляция может быть уменьшена на 0, 5 часа.

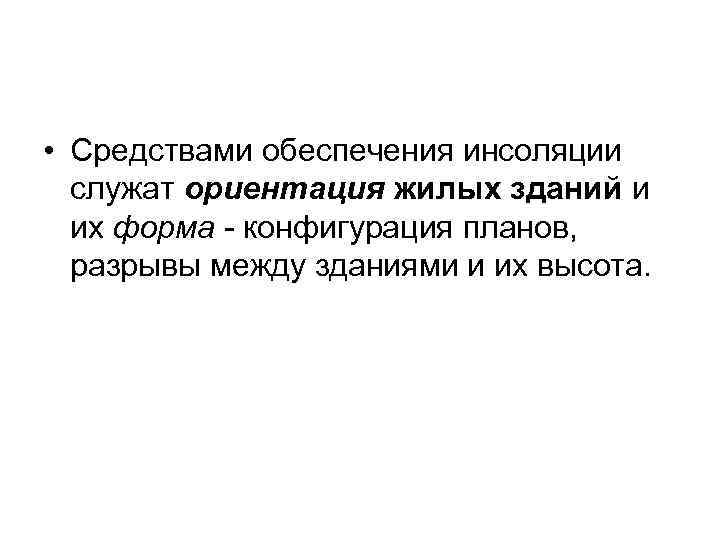

• Средствами обеспечения инсоляции служат ориентация жилых зданий и их форма - конфигурация планов, разрывы между зданиями и их высота.

Рис. 8. Схемы проветривания. а - угловое; б - сквозное; в проветривание через шахту; г - через внутренний дворик. РИС. 9. СЕКТОРЫ НЕБЛАГОПРИЯТНОЙ ОРИЕНТАЦИИ ЖИЛЫХ ПОМЕЩЕНИЙ. А - севернее 58˚ с. ш. ; Б - в диапазоне 48 -58˚ с. ш. ; В южнее 48˚ с. ш. ; Г- в І и П климатических районах при преобладании северных ветров.

• Ориентация жилого помещения считается благоприятной, если она обеспечивает его инсоляцию. Благоприятную ориентацию для жилых помещений обеспечивают южная и восточная стороны горизонта (от 40 до 200°), а также северо-западная (от 290 до 320°). Соответственно неблагоприятную ориентацию дают север (320 - 40°) для всех климатических районов из-за отсутствия инсоляции и юго-запад (200 - 290°) для южных районов из-за перегрева

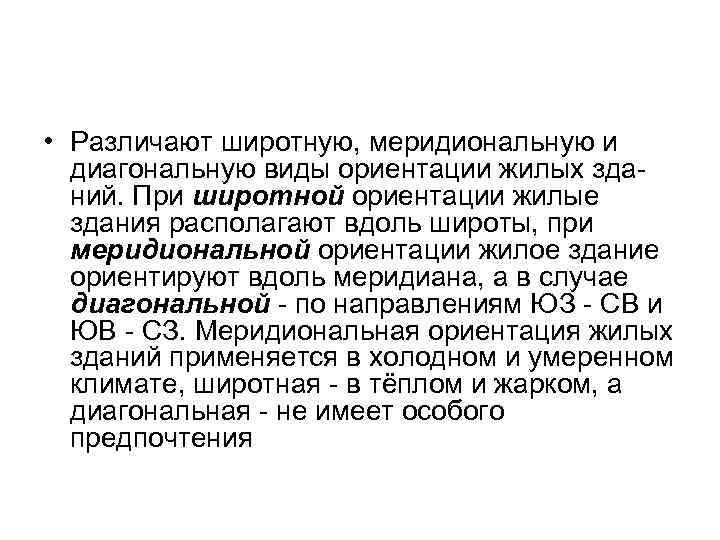

• Различают широтную, меридиональную и диагональную виды ориентации жилых зданий. При широтной ориентации жилые здания располагают вдоль широты, при меридиональной ориентации жилое здание ориентируют вдоль меридиана, а в случае диагональной - по направлениям ЮЗ - СВ и ЮВ - СЗ. Меридиональная ориентация жилых зданий применяется в холодном и умеренном климате, широтная - в тёплом и жарком, а диагональная - не имеет особого предпочтения

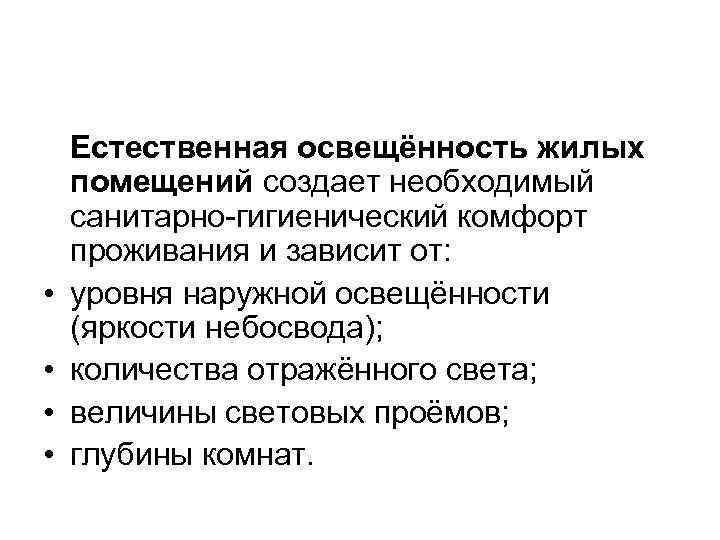

• • Естественная освещённость жилых помещений создает необходимый санитарно-гигиенический комфорт проживания и зависит от: уровня наружной освещённости (яркости небосвода); количества отражённого света; величины световых проёмов; глубины комнат.

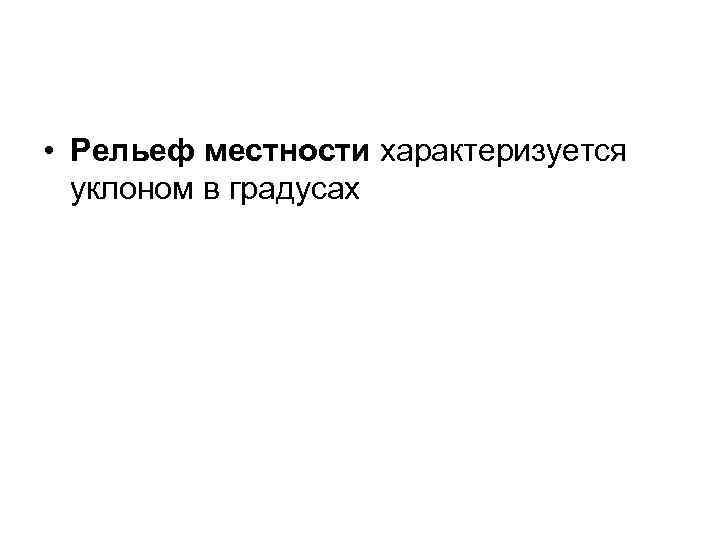

• Рельеф местности характеризуется уклоном в градусах

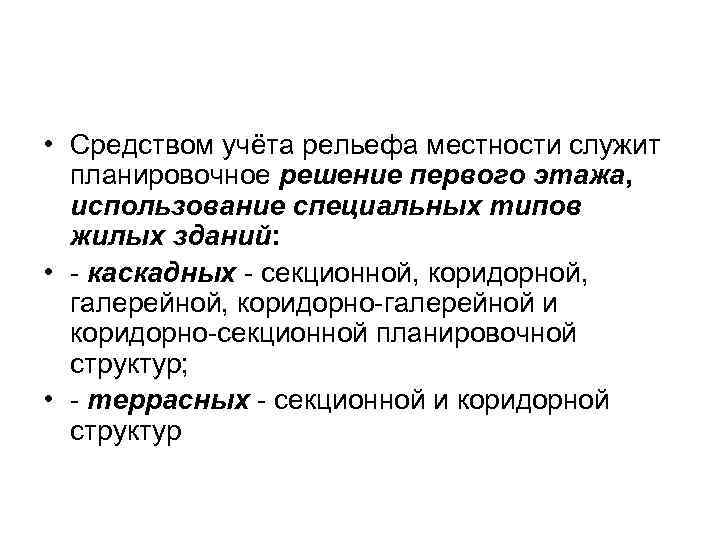

• Средством учёта рельефа местности служит планировочное решение первого этажа, использование специальных типов жилых зданий: • - каскадных - секционной, коридорной, галерейной, коридорно-галерейной и коридорно-секционной планировочной структур; • - террасных - секционной и коридорной структур

РИС. 10. ОРИЕНТАЦИЯ ЖИЛЫХ ЗДАНИЙ. а - широтных домов неограниченной ориентации; б - широтных домов частично ограниченной ориентации; в - меридиональных домов

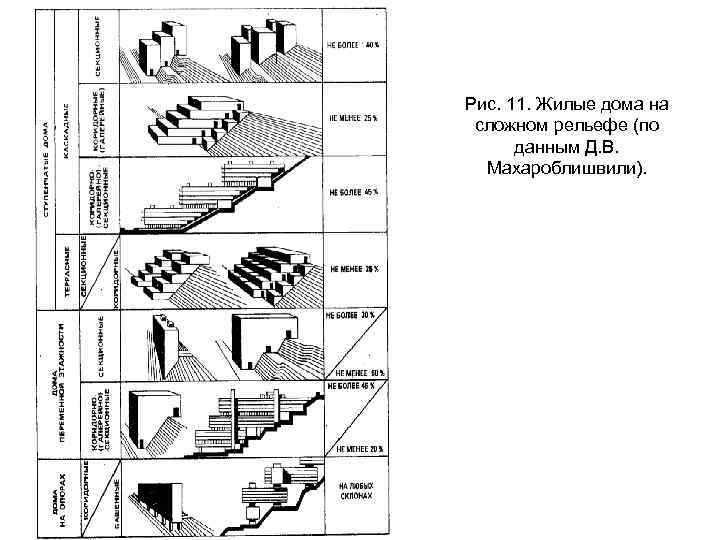

Рис. 11. Жилые дома на сложном рельефе (по данным Д. В. Махароблишвили).

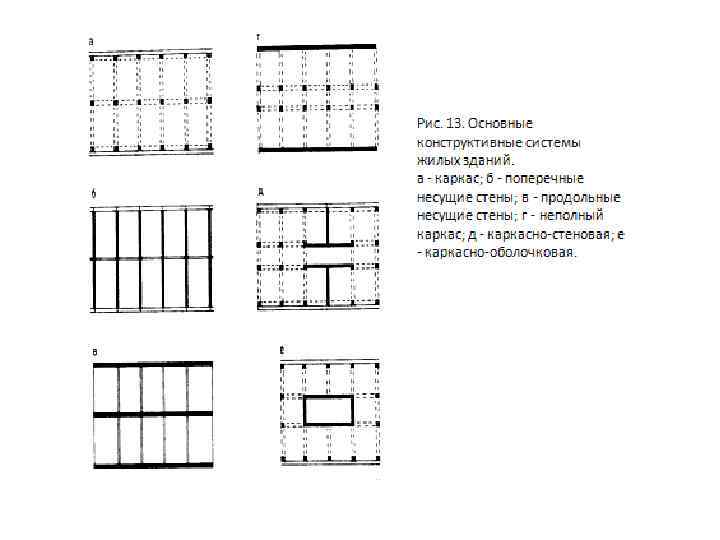

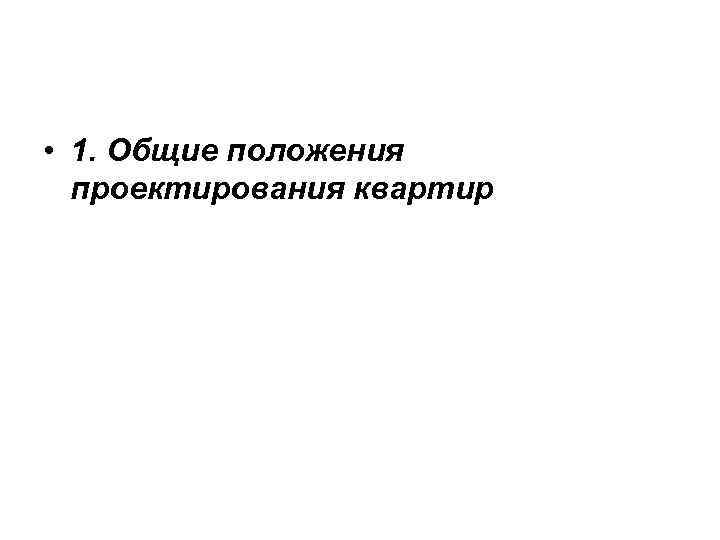

• 1. Общие положения проектирования квартир

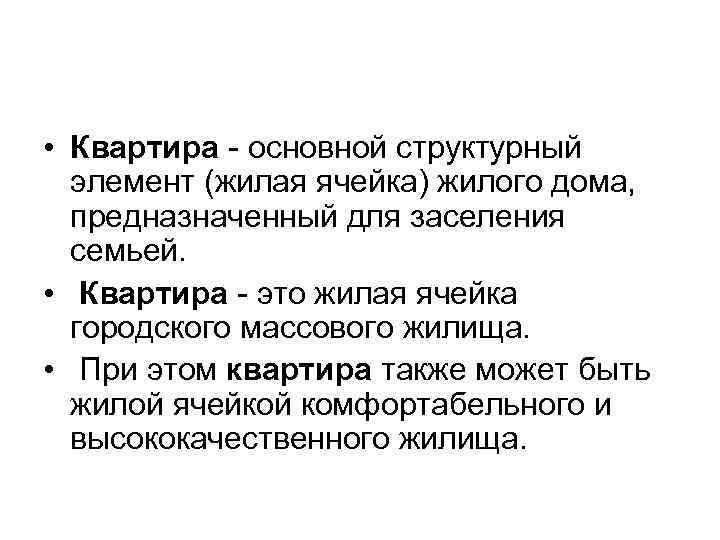

• Квартира - основной структурный элемент (жилая ячейка) жилого дома, предназначенный для заселения семьей. • Квартира - это жилая ячейка городского массового жилища. • При этом квартира также может быть жилой ячейкой комфортабельного и высококачественного жилища.

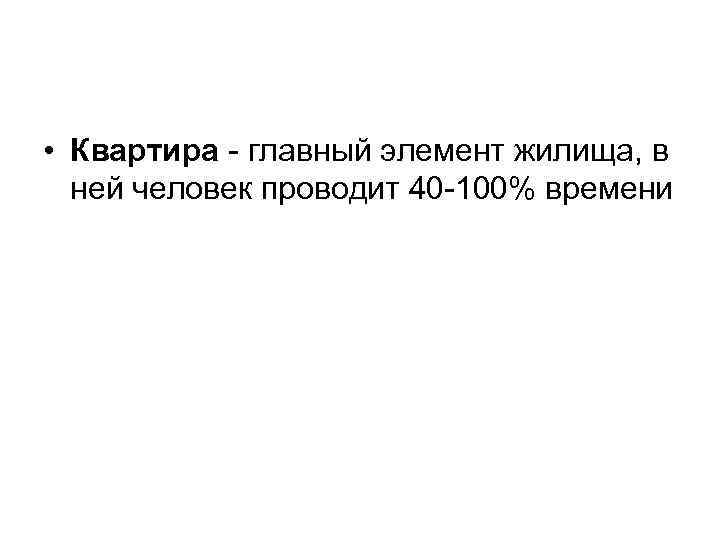

• Квартира - главный элемент жилища, в ней человек проводит 40 -100% времени

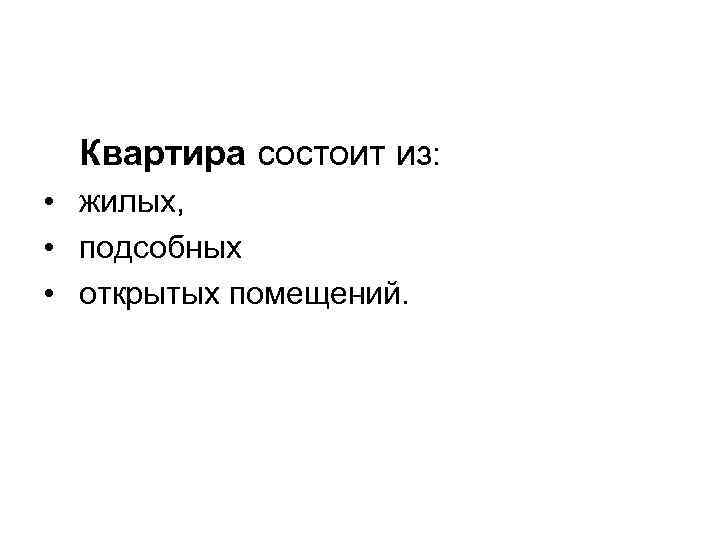

Квартира состоит из: • жилых, • подсобных • открытых помещений.

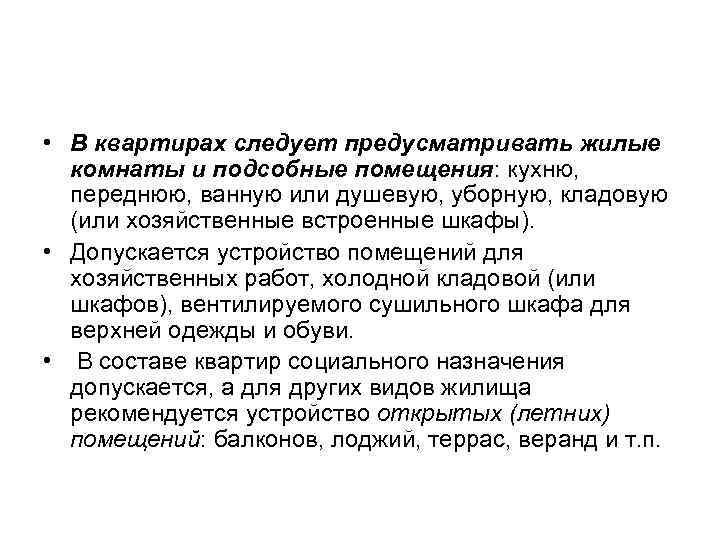

• В квартирах следует предусматривать жилые комнаты и подсобные помещения: кухню, переднюю, ванную или душевую, уборную, кладовую (или хозяйственные встроенные шкафы). • Допускается устройство помещений для хозяйственных работ, холодной кладовой (или шкафов), вентилируемого сушильного шкафа для верхней одежды и обуви. • В составе квартир социального назначения допускается, а для других видов жилища рекомендуется устройство открытых (летних) помещений: балконов, лоджий, террас, веранд и т. п.

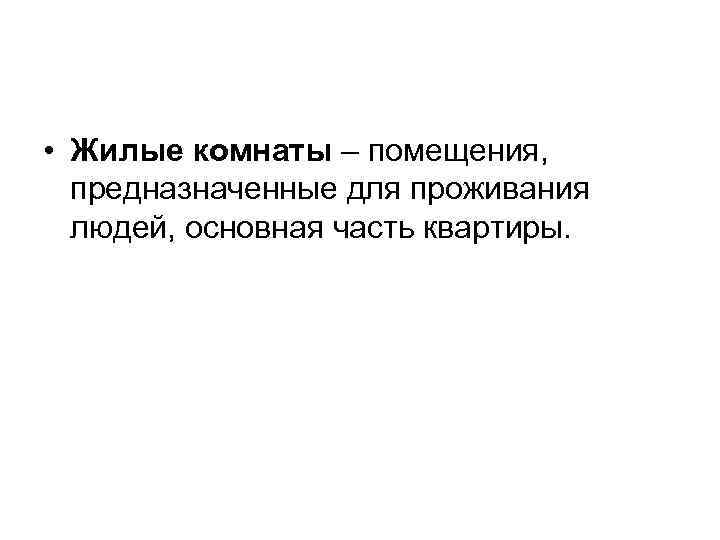

• Жилые комнаты – помещения, предназначенные для проживания людей, основная часть квартиры.

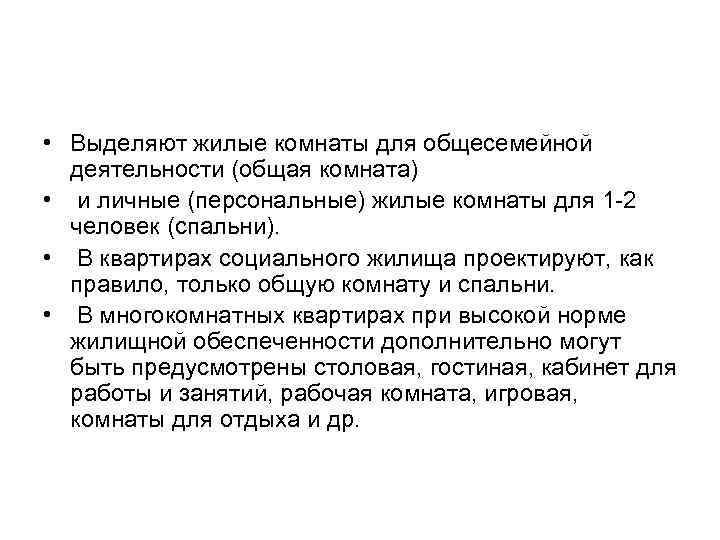

• Выделяют жилые комнаты для общесемейной деятельности (общая комната) • и личные (персональные) жилые комнаты для 1 -2 человек (спальни). • В квартирах социального жилища проектируют, как правило, только общую комнату и спальни. • В многокомнатных квартирах при высокой норме жилищной обеспеченности дополнительно могут быть предусмотрены столовая, гостиная, кабинет для работы и занятий, рабочая комната, игровая, комнаты для отдыха и др.

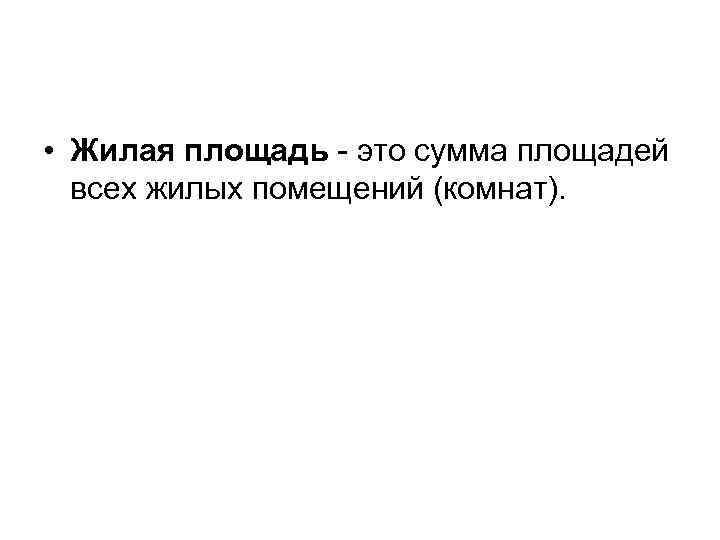

• Жилая площадь - это сумма площадей всех жилых помещений (комнат).

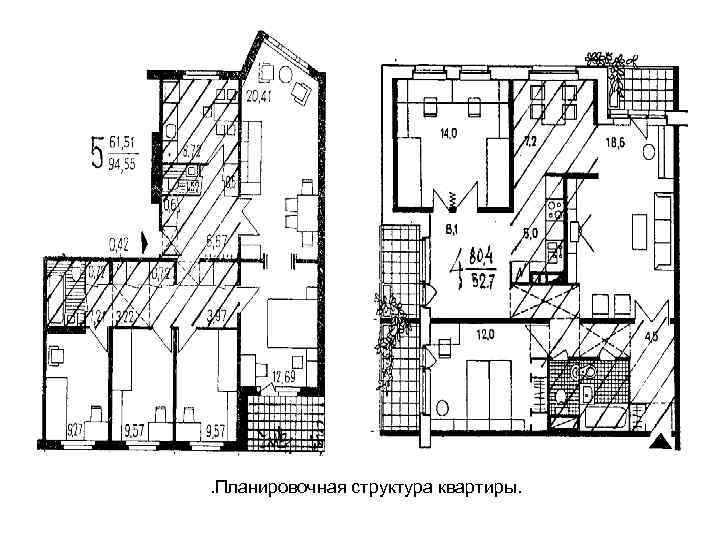

. Планировочная структура квартиры.

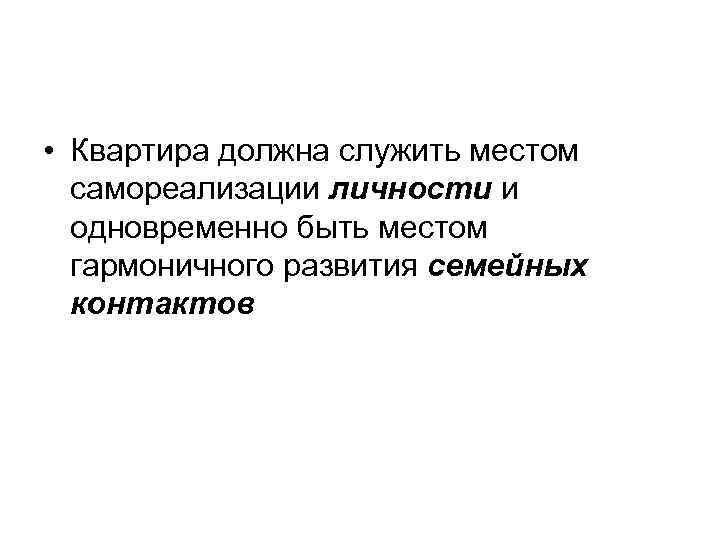

• Квартира должна служить местом самореализации личности и одновременно быть местом гармоничного развития семейных контактов

Принципы проектирования жилых квартирных зданий состоят в следующем: 1. Каждому типу семьи - своя квартира. 2. Равноценность квартир 3. Возможность различных форм эксплуатации квартир. 4. Создание максимальных удобств и комфорта при предельно экономичном и рациональном использование пространств. 5. Вариантное проектирование

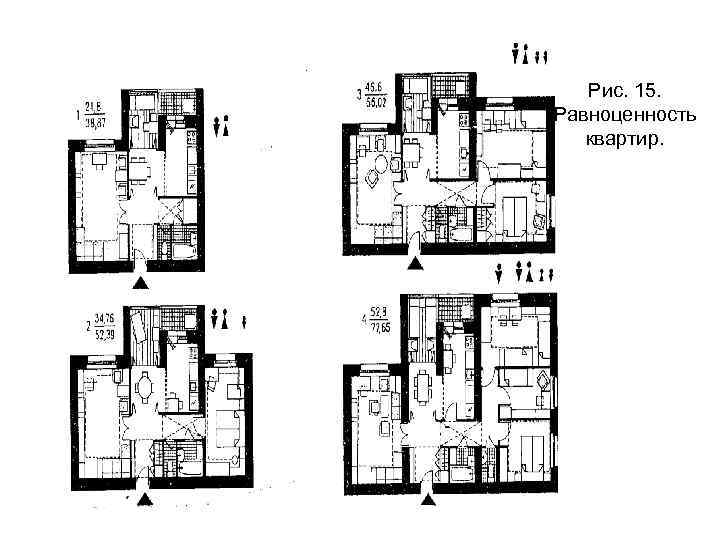

Рис. 15. Равноценность квартир.

Рис. 16. Вариантное проектирование квартиры.

• 5. 2. Функциональные основы проектирования квартир

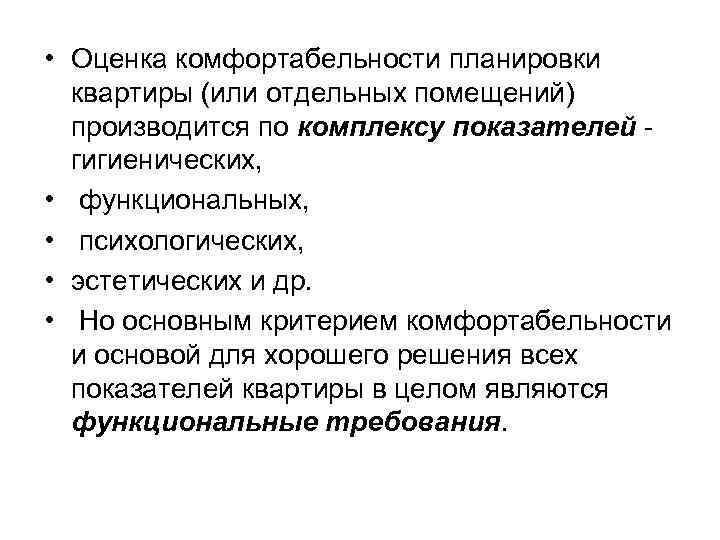

• Оценка комфортабельности планировки квартиры (или отдельных помещений) производится по комплексу показателей гигиенических, • функциональных, • психологических, • эстетических и др. • Но основным критерием комфортабельности и основой для хорошего решения всех показателей квартиры в целом являются функциональные требования.

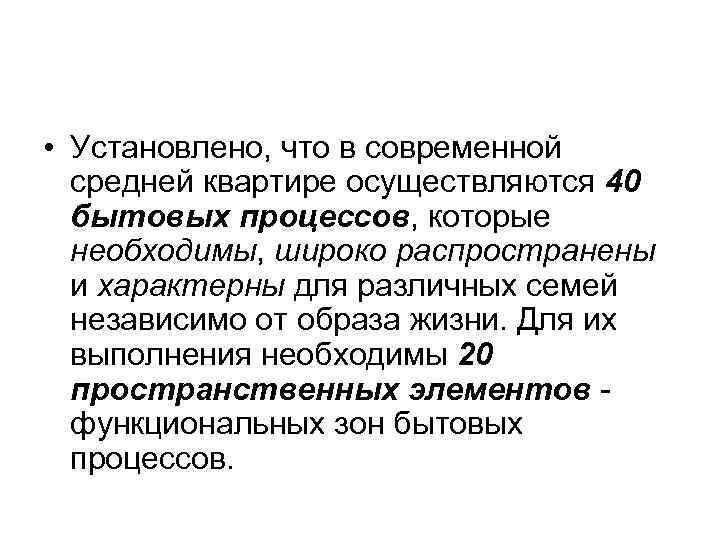

• Установлено, что в современной средней квартире осуществляются 40 бытовых процессов, которые необходимы, широко распространены и характерны для различных семей независимо от образа жизни. Для их выполнения необходимы 20 пространственных элементов функциональных зон бытовых процессов.

• Функциональная зона бытового процесса - это пространство, в котором осуществляется процесс жизнедеятельности (или группа родственных процессов), имеющее условные границы

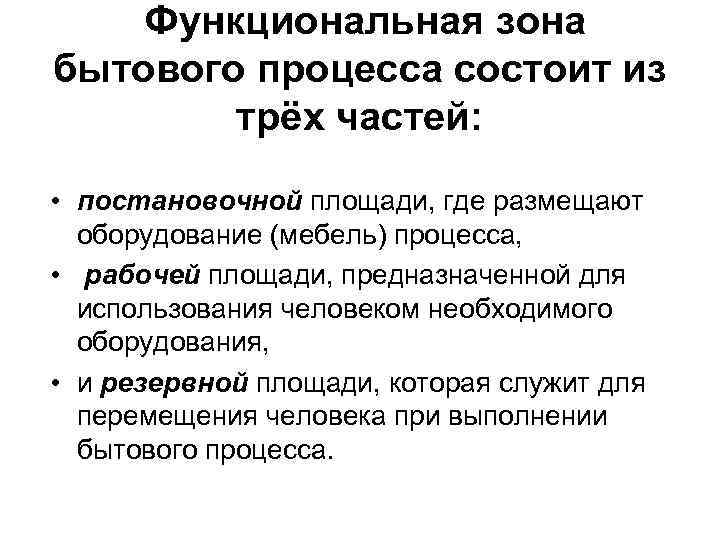

Функциональная зона бытового процесса состоит из трёх частей: • постановочной площади, где размещают оборудование (мебель) процесса, • рабочей площади, предназначенной для использования человеком необходимого оборудования, • и резервной площади, которая служит для перемещения человека при выполнении бытового процесса.

• Функциональные зоны бытовых процессов используют при проектировании квартиры, как первичные структурные элементы формирования её помещений

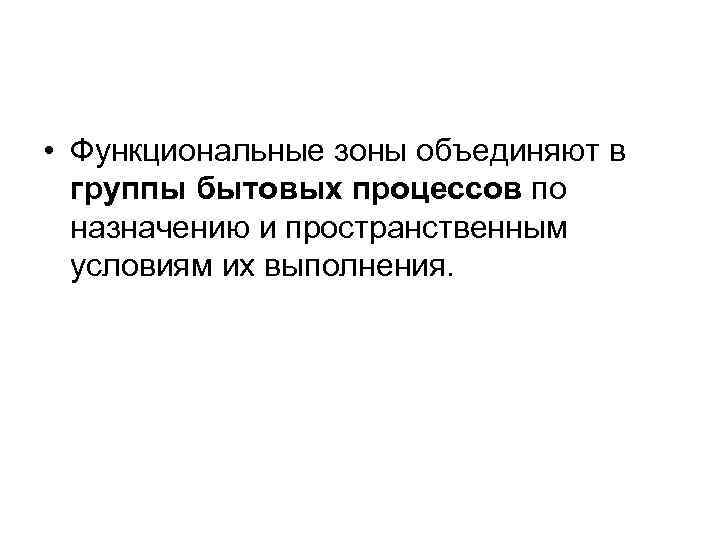

• Функциональные зоны объединяют в группы бытовых процессов по назначению и пространственным условиям их выполнения.

• Для обеспечения отдыха служат следующие группы бытовых процессов: сна, пассивного отдыха, личной гигиены, физкультуры, общения с природой, потребления культуры и общения; • для реализации быта используют группы бытовых процессов: воспитания детей, приготовления и приёма пищи, хозяйственной деятельности и хранения предметов и вещей; • для организации труда необходимы следующие группы функциональных зон: профессионального труда, учёбы и самообразования, любительской деятельности.

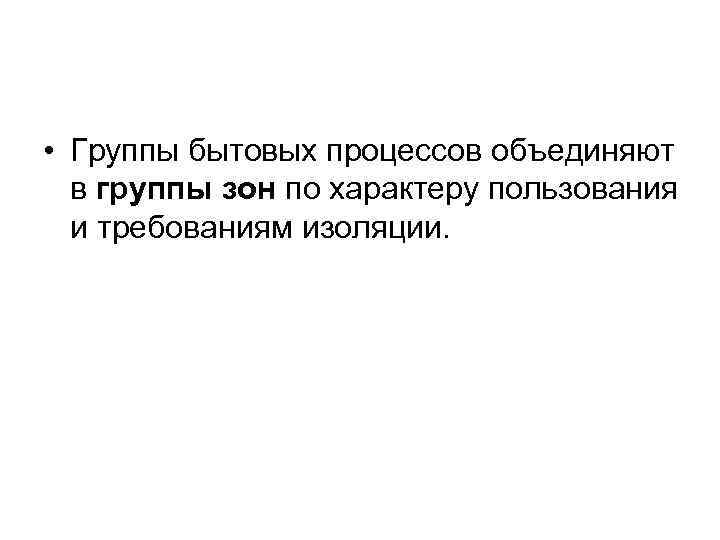

• Группы бытовых процессов объединяют в группы зон по характеру пользования и требованиям изоляции.

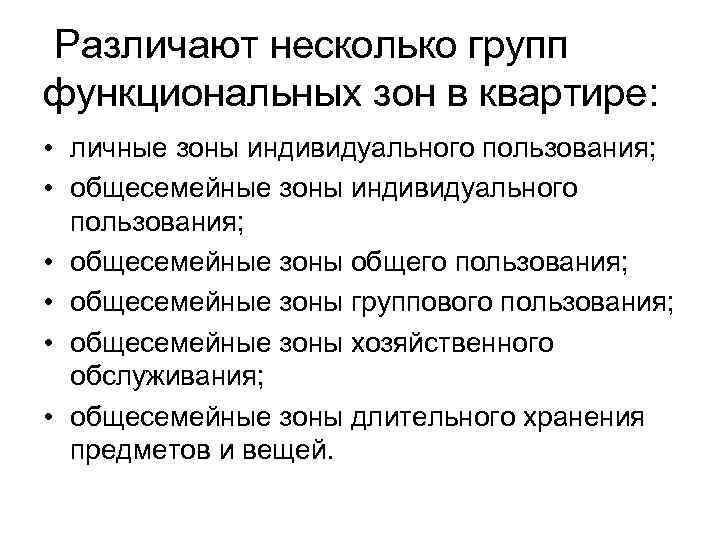

Различают несколько групп функциональных зон в квартире: • личные зоны индивидуального пользования; • общесемейные зоны общего пользования; • общесемейные зоны группового пользования; • общесемейные зоны хозяйственного обслуживания; • общесемейные зоны длительного хранения предметов и вещей.

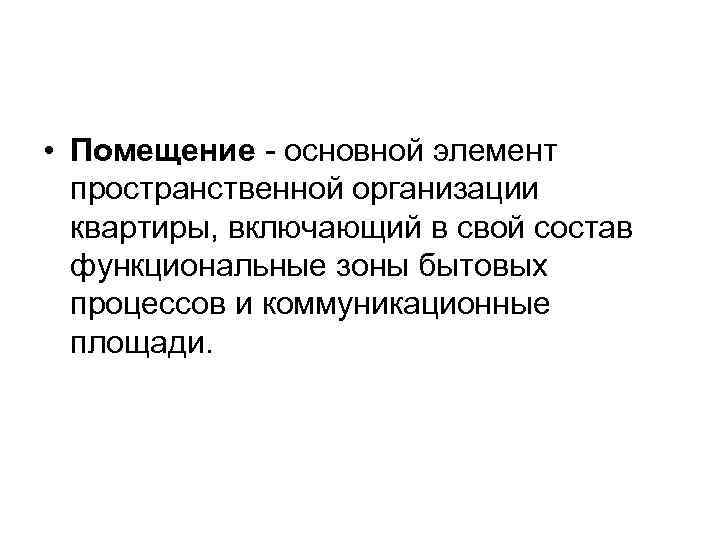

• Помещение - основной элемент пространственной организации квартиры, включающий в свой состав функциональные зоны бытовых процессов и коммуникационные площади.

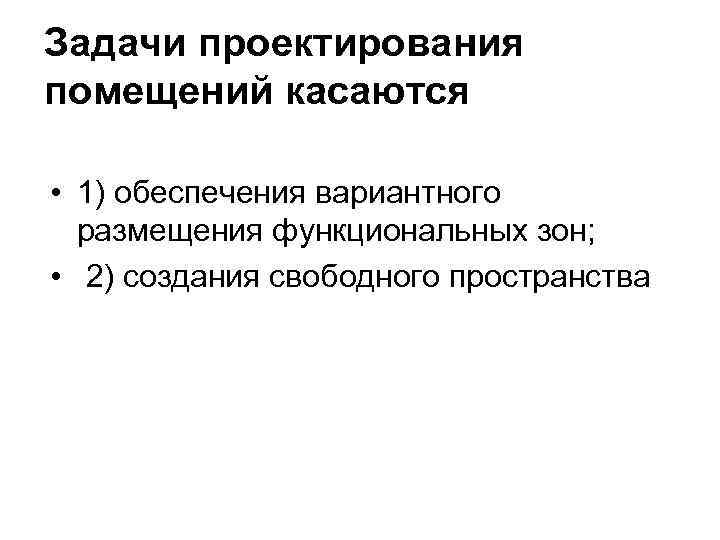

Задачи проектирования помещений касаются • 1) обеспечения вариантного размещения функциональных зон; • 2) создания свободного пространства

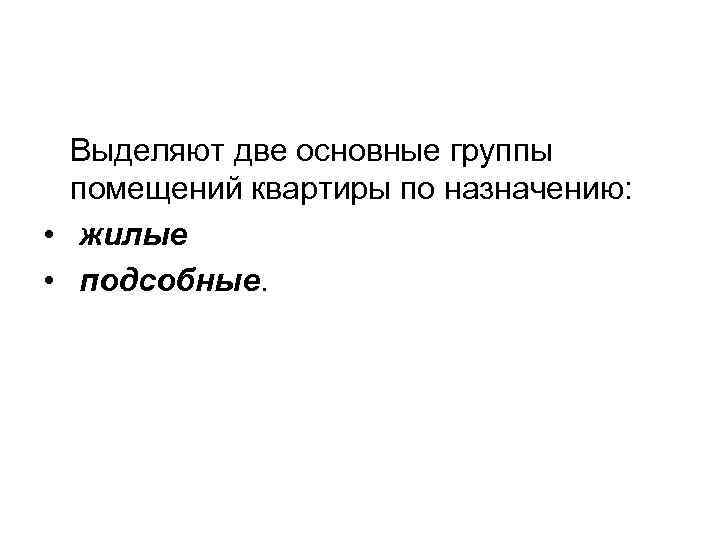

Выделяют две основные группы помещений квартиры по назначению: • жилые • подсобные.

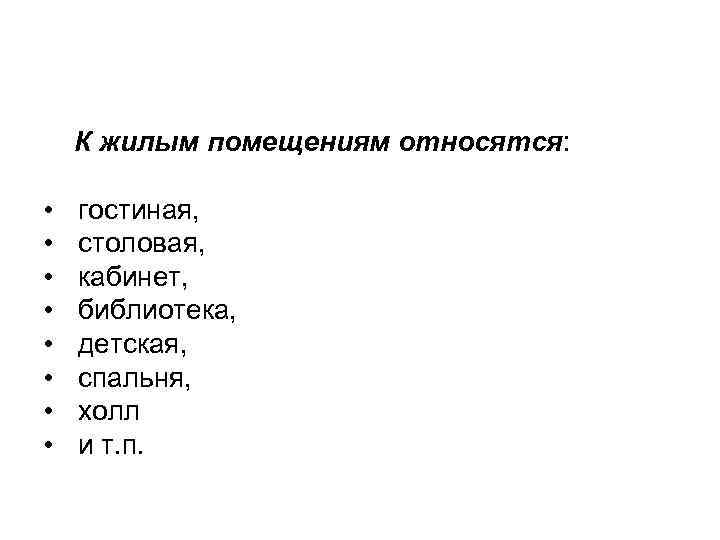

К жилым помещениям относятся: • • гостиная, столовая, кабинет, библиотека, детская, спальня, холл и т. п.

К подсобным помещениям относят: • • • кухню, переднюю, ванную, уборную, коридор, кладовую, хозяйственно-рабочие помещения, встроенные шкафы, тамбур открытые помещения - балкон, лоджию, веранду и террасу.

• Число помещений в квартире зависит от уровня жилищной обеспеченности и степени дифференциации зон.

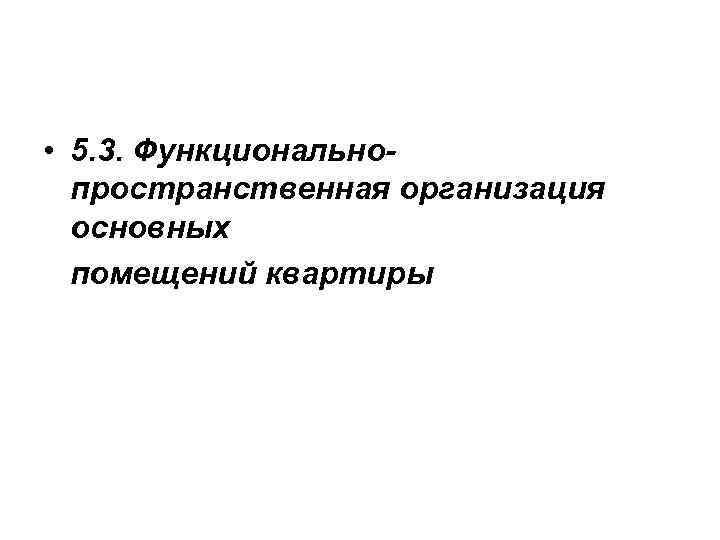

• 5. 3. Функциональнопространственная организация основных помещений квартиры

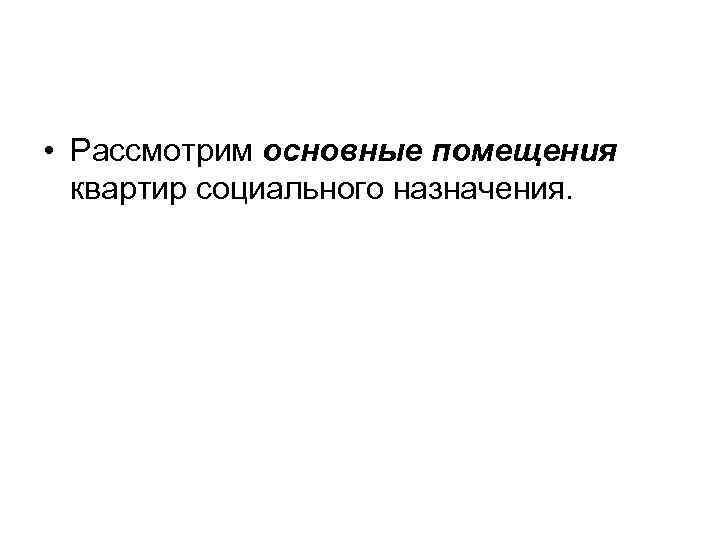

• Рассмотрим основные помещения квартир социального назначения.

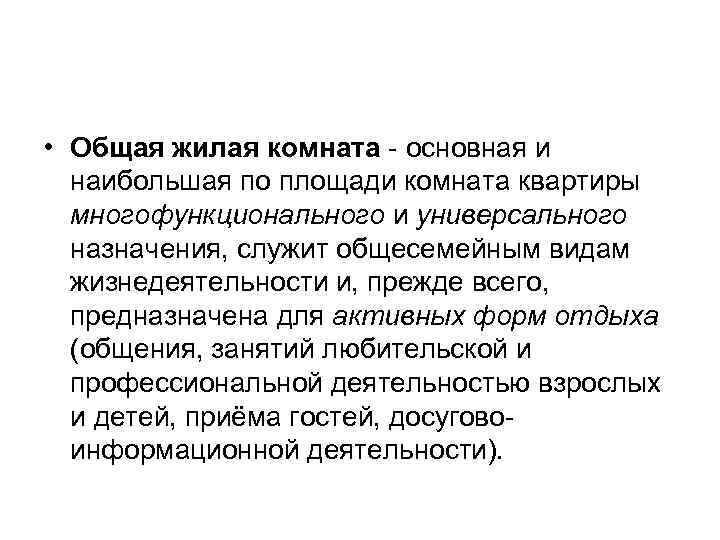

• Общая жилая комната - основная и наибольшая по площади комната квартиры многофункционального и универсального назначения, служит общесемейным видам жизнедеятельности и, прежде всего, предназначена для активных форм отдыха (общения, занятий любительской и профессиональной деятельностью взрослых и детей, приёма гостей, досуговоинформационной деятельности).

• Площадь общей комнаты (гостиной) в однокомнатной квартире должна быть не менее 14 кв. м, в квартирах с числом комнат 2 и более - не менее 16 кв. м.

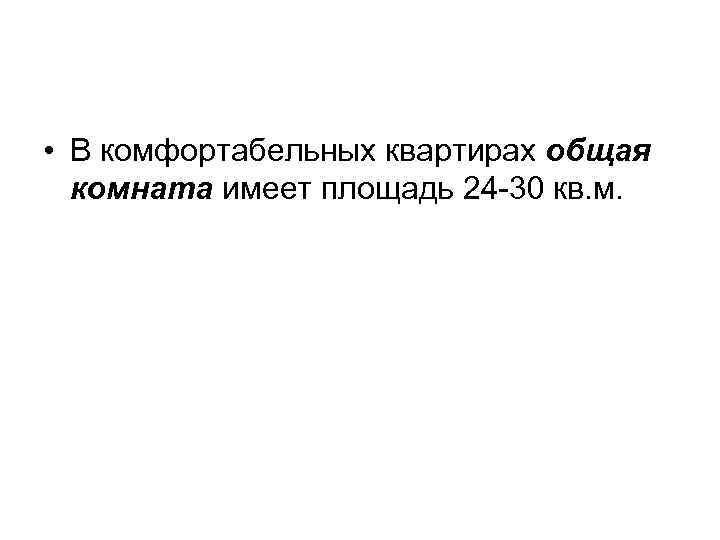

• В комфортабельных квартирах общая комната имеет площадь 24 -30 кв. м.

Рис. 18. Функционально-планировочная организация общей жилой комнаты.

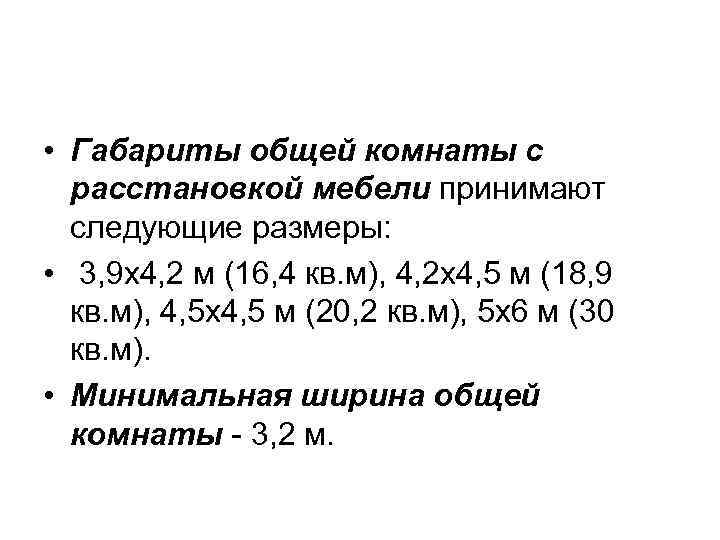

• Габариты общей комнаты с расстановкой мебели принимают следующие размеры: • 3, 9 х4, 2 м (16, 4 кв. м), 4, 2 х4, 5 м (18, 9 кв. м), 4, 5 х4, 5 м (20, 2 кв. м), 5 х6 м (30 кв. м). • Минимальная ширина общей комнаты - 3, 2 м.

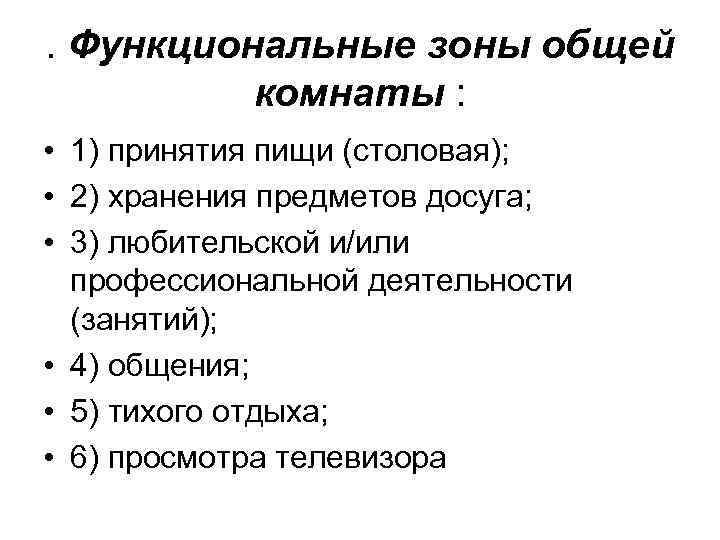

. Функциональные зоны общей комнаты : • 1) принятия пищи (столовая); • 2) хранения предметов досуга; • 3) любительской и/или профессиональной деятельности (занятий); • 4) общения; • 5) тихого отдыха; • 6) просмотра телевизора

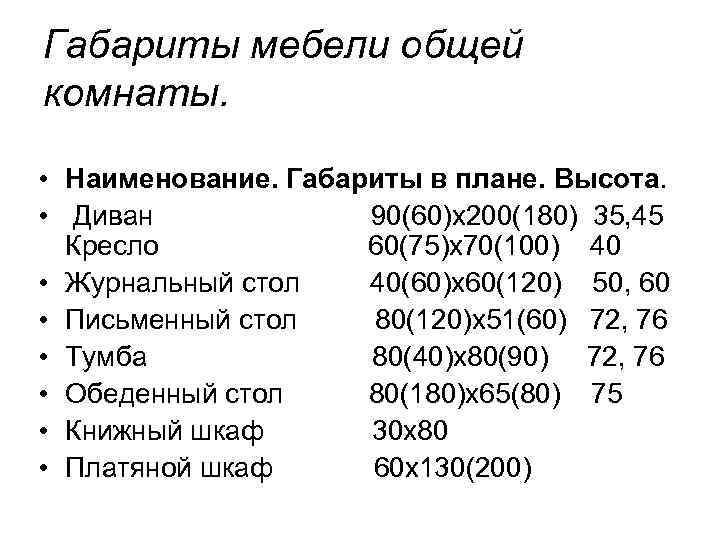

Габариты мебели общей комнаты. • Наименование. Габариты в плане. Высота. • Диван 90(60)х200(180) 35, 45 Кресло 60(75)х70(100) 40 • Журнальный стол 40(60)х60(120) 50, 60 • Письменный стол 80(120)х51(60) 72, 76 • Тумба 80(40)х80(90) 72, 76 • Обеденный стол 80(180)х65(80) 75 • Книжный шкаф 30 х80 • Платяной шкаф 60 х130(200)

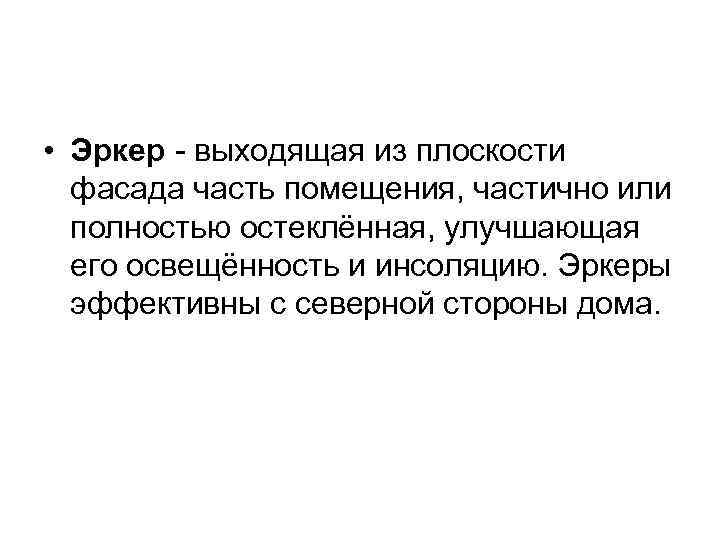

• Эркер - выходящая из плоскости фасада часть помещения, частично или полностью остеклённая, улучшающая его освещённость и инсоляцию. Эркеры эффективны с северной стороны дома.

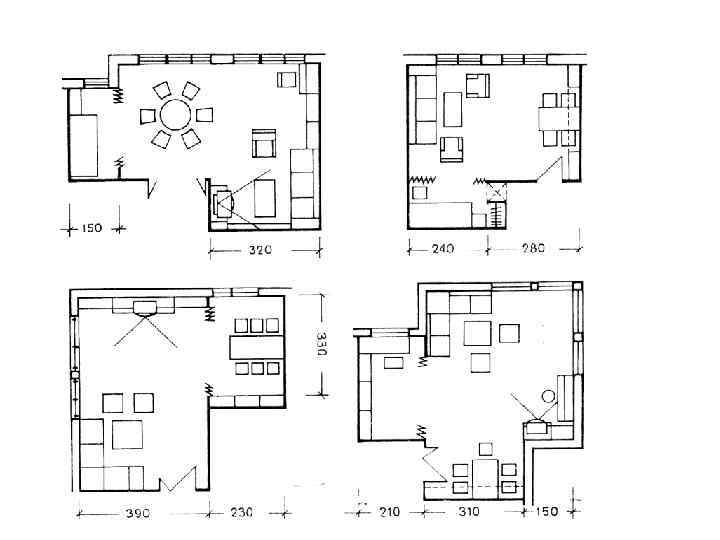

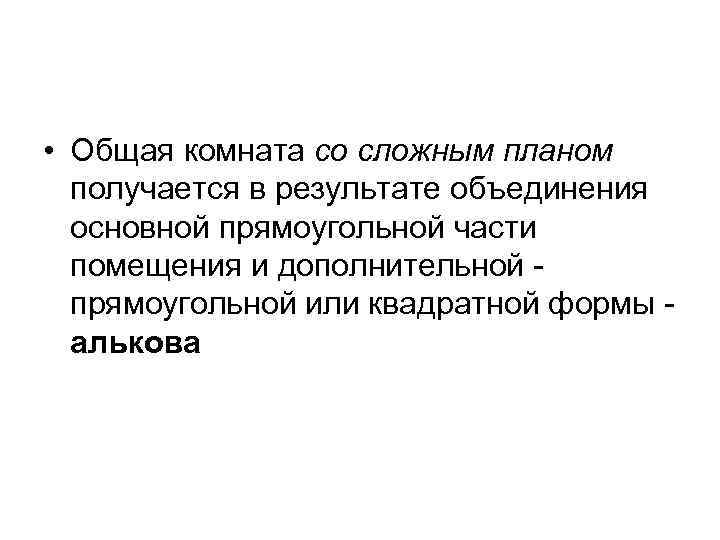

• Общая комната со сложным планом получается в результате объединения основной прямоугольной части помещения и дополнительной прямоугольной или квадратной формы алькова

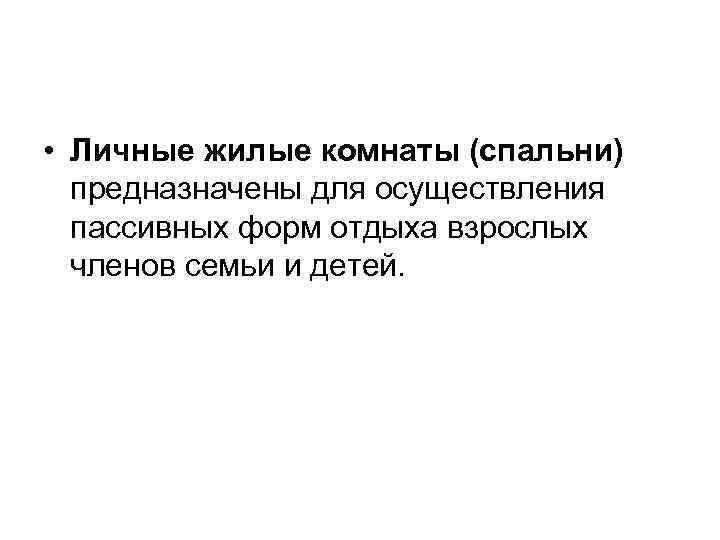

• Личные жилые комнаты (спальни) предназначены для осуществления пассивных форм отдыха взрослых членов семьи и детей.

• Спальни проектируют для 1, 2 человек и супружеской пары. • Основное значение личного жилого помещения - это уединение, индивидуализация использования жилого пространства. • Требование изоляции является главным при проектировании спален. • Собирательный образ функции личного жилого помещения можно обозначить как самоорганизация.

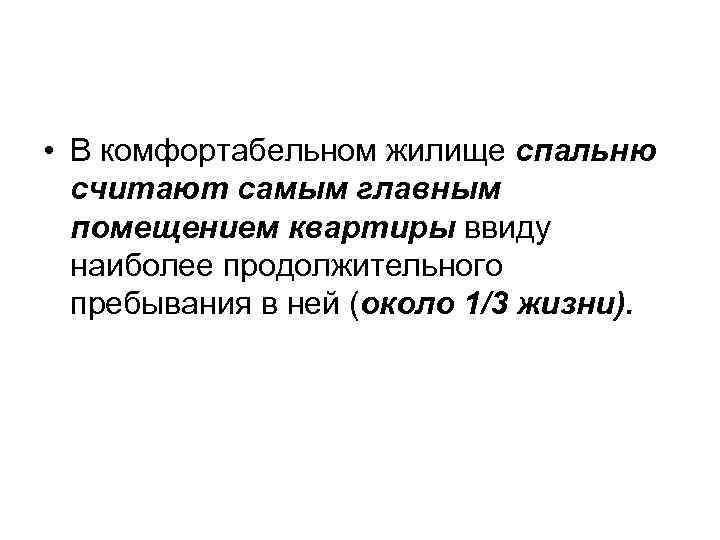

• В комфортабельном жилище спальню считают самым главным помещением квартиры ввиду наиболее продолжительного пребывания в ней (около 1/3 жизни).

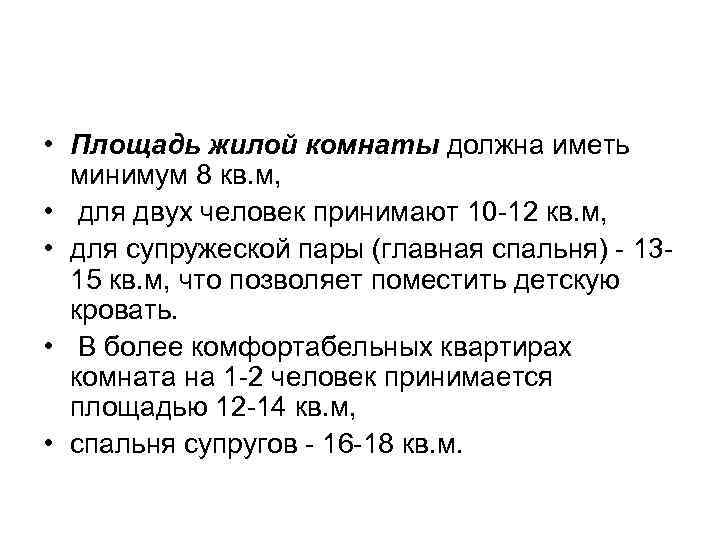

• Площадь жилой комнаты должна иметь минимум 8 кв. м, • для двух человек принимают 10 -12 кв. м, • для супружеской пары (главная спальня) - 1315 кв. м, что позволяет поместить детскую кровать. • В более комфортабельных квартирах комната на 1 -2 человек принимается площадью 12 -14 кв. м, • спальня супругов - 16 -18 кв. м.

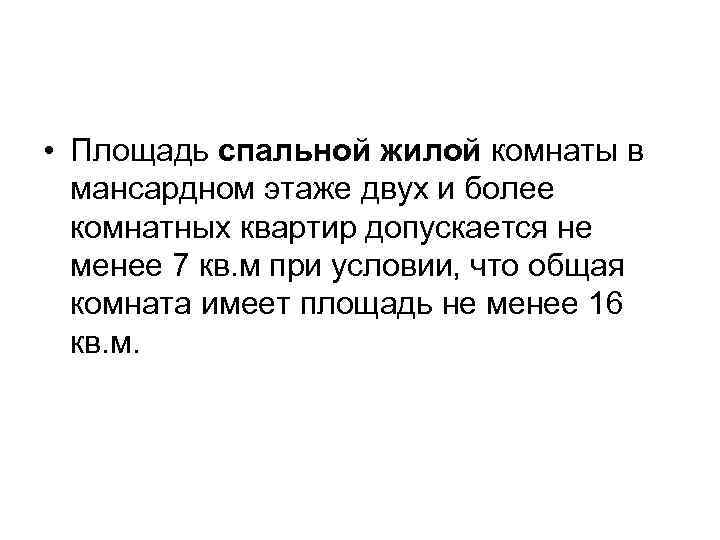

• Площадь спальной жилой комнаты в мансардном этаже двух и более комнатных квартир допускается не менее 7 кв. м при условии, что общая комната имеет площадь не менее 16 кв. м.

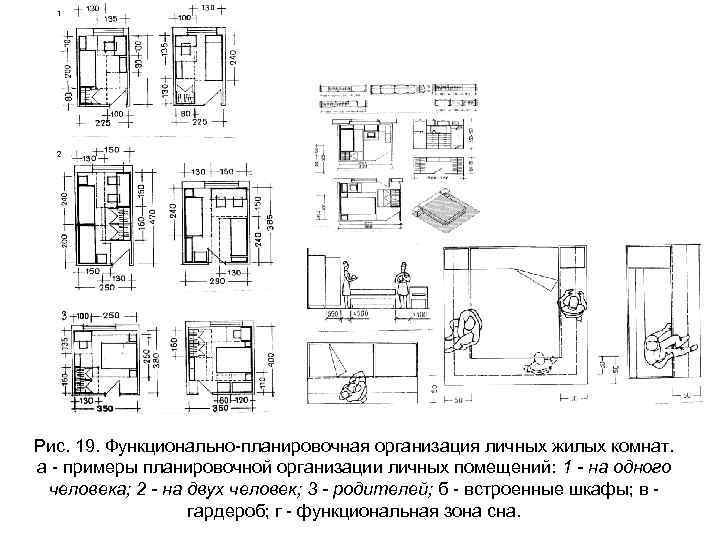

Рис. 19. Функционально-планировочная организация личных жилых комнат. а - примеры планировочной организации личных помещений: 1 - на одного человека; 2 - на двух человек; 3 - родителей; б - встроенные шкафы; в гардероб; г - функциональная зона сна.

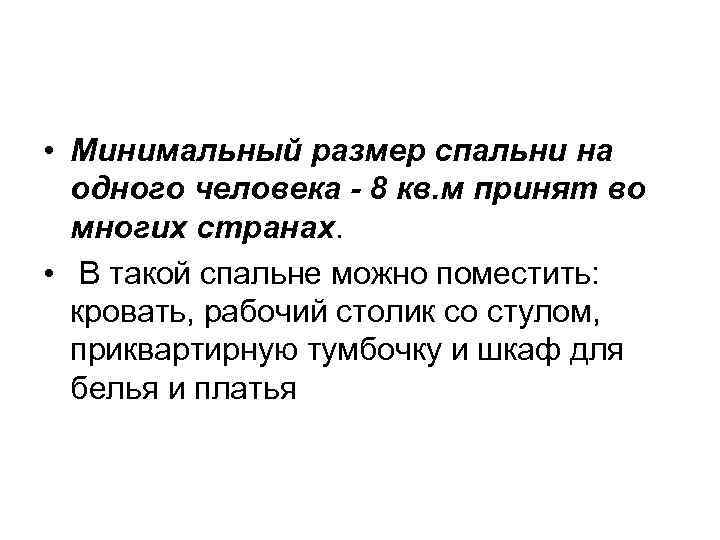

• Минимальный размер спальни на одного человека - 8 кв. м принят во многих странах. • В такой спальне можно поместить: кровать, рабочий столик со стулом, приквартирную тумбочку и шкаф для белья и платья

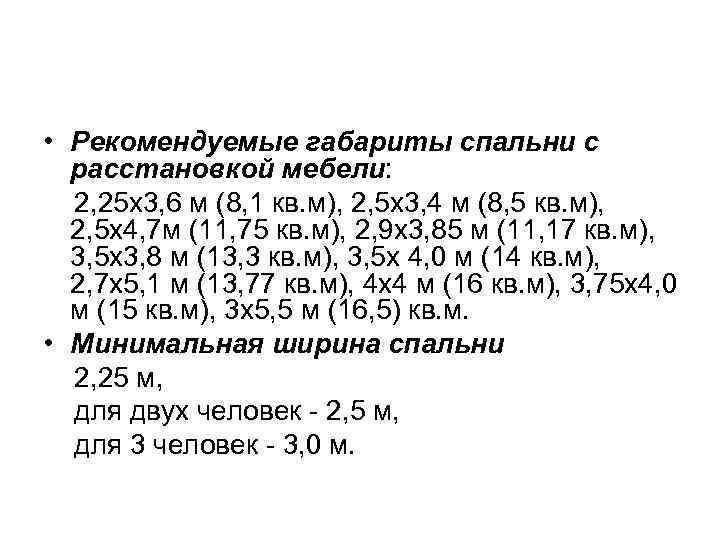

• Рекомендуемые габариты спальни с расстановкой мебели: 2, 25 х3, 6 м (8, 1 кв. м), 2, 5 х3, 4 м (8, 5 кв. м), 2, 5 х4, 7 м (11, 75 кв. м), 2, 9 х3, 85 м (11, 17 кв. м), 3, 5 х3, 8 м (13, 3 кв. м), 3, 5 х 4, 0 м (14 кв. м), 2, 7 х5, 1 м (13, 77 кв. м), 4 х4 м (16 кв. м), 3, 75 х4, 0 м (15 кв. м), 3 х5, 5 м (16, 5) кв. м. • Минимальная ширина спальни 2, 25 м, для двух человек - 2, 5 м, для 3 человек - 3, 0 м.

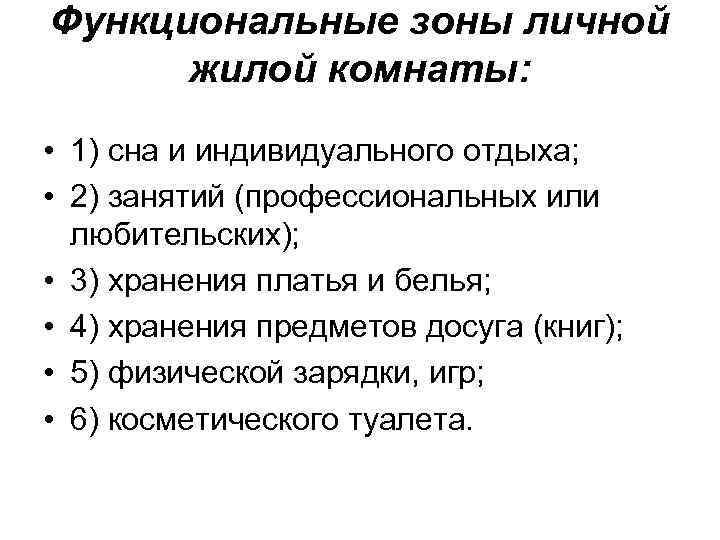

Функциональные зоны личной жилой комнаты: • 1) сна и индивидуального отдыха; • 2) занятий (профессиональных или любительских); • 3) хранения платья и белья; • 4) хранения предметов досуга (книг); • 5) физической зарядки, игр; • 6) косметического туалета.

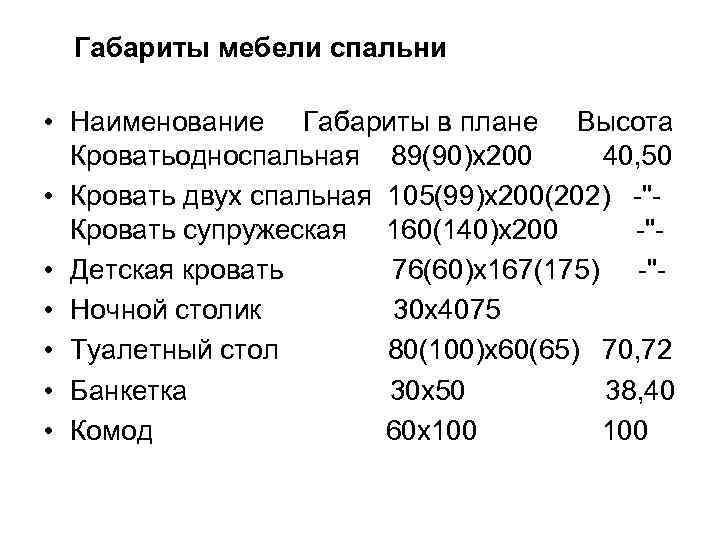

Габариты мебели спальни • Наименование Габариты в плане Высота Кроватьодноспальная 89(90)х200 40, 50 • Кровать двух спальная 105(99)х200(202) -"Кровать супружеская 160(140)х200 -" • Детская кровать 76(60)х167(175) -" • Ночной столик 30 х4075 • Туалетный стол 80(100)х60(65) 70, 72 • Банкетка 30 х50 38, 40 • Комод 60 х100

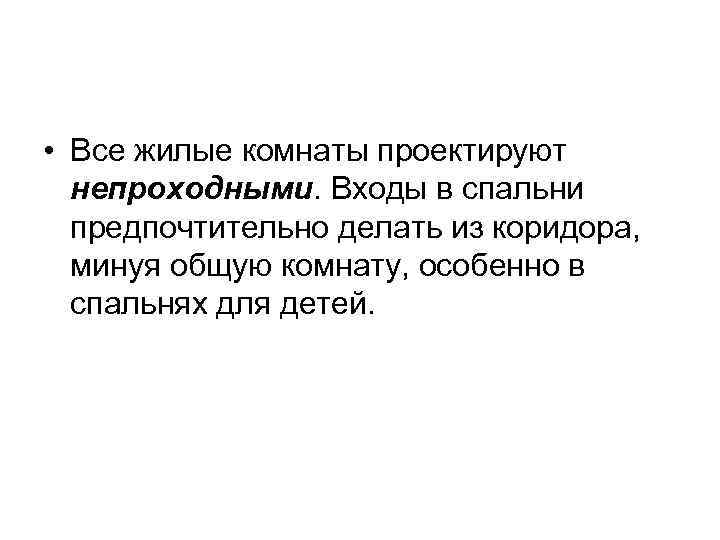

• Все жилые комнаты проектируют непроходными. Входы в спальни предпочтительно делать из коридора, минуя общую комнату, особенно в спальнях для детей.

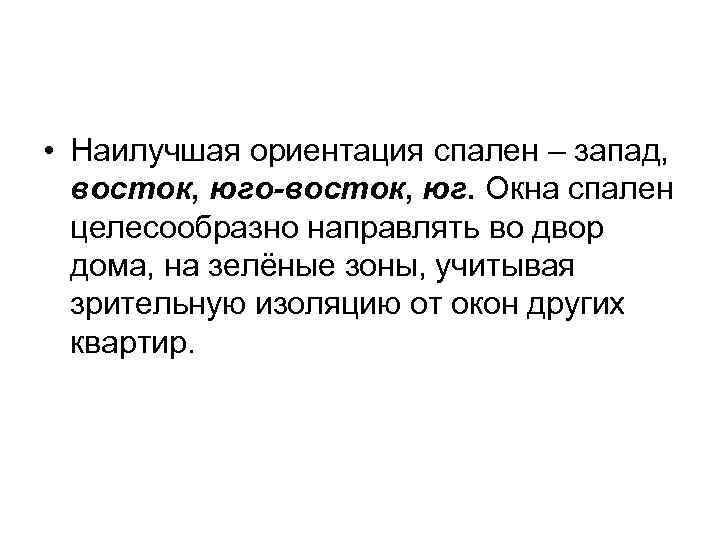

• Наилучшая ориентация спален – запад, восток, юго-восток, юг. Окна спален целесообразно направлять во двор дома, на зелёные зоны, учитывая зрительную изоляцию от окон других квартир.

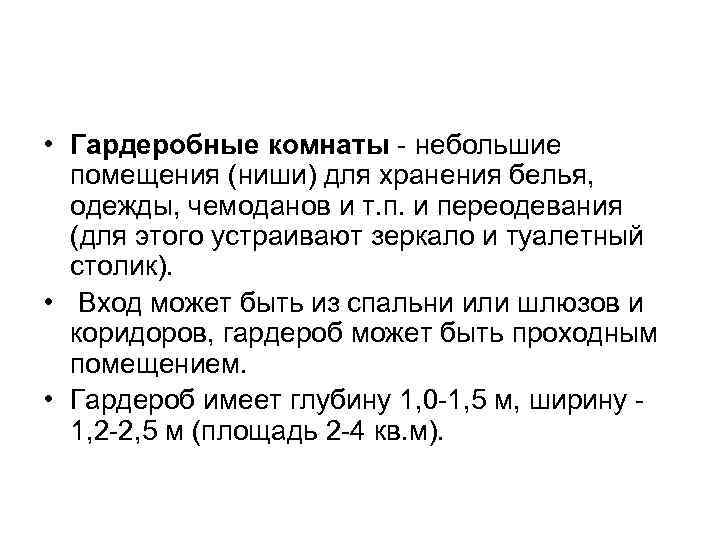

• Гардеробные комнаты - небольшие помещения (ниши) для хранения белья, одежды, чемоданов и т. п. и переодевания (для этого устраивают зеркало и туалетный столик). • Вход может быть из спальни или шлюзов и коридоров, гардероб может быть проходным помещением. • Гардероб имеет глубину 1, 0 -1, 5 м, ширину 1, 2 -2, 5 м (площадь 2 -4 кв. м).

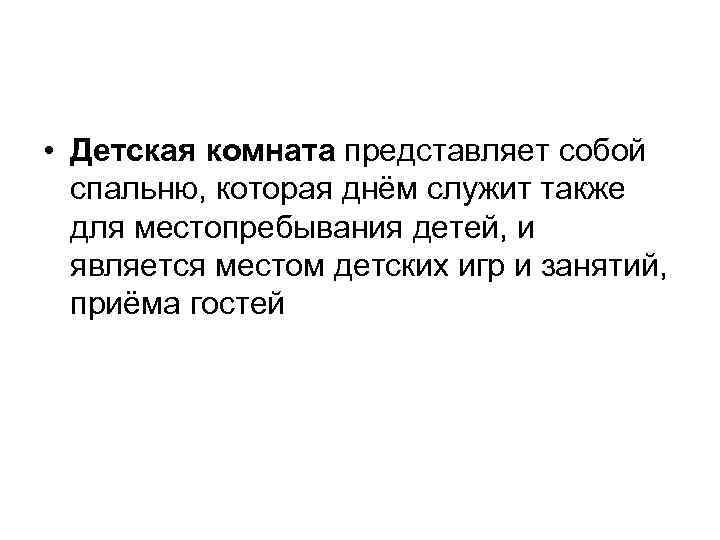

• Детская комната представляет собой спальню, которая днём служит также для местопребывания детей, и является местом детских игр и занятий, приёма гостей

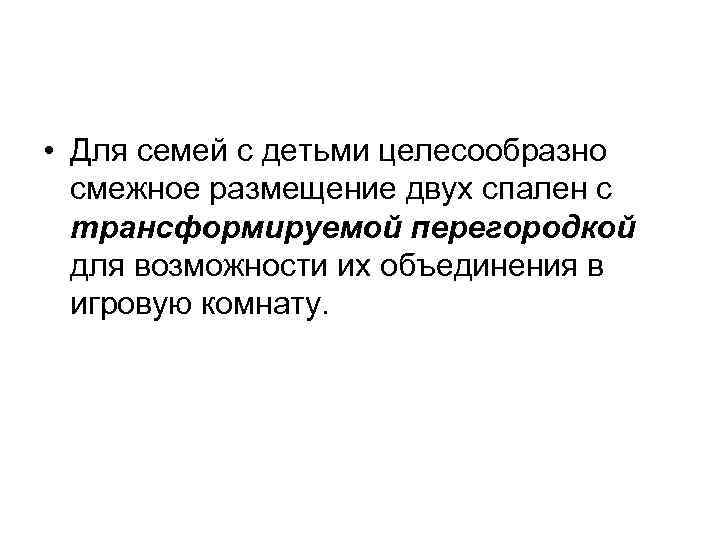

• Для семей с детьми целесообразно смежное размещение двух спален с трансформируемой перегородкой для возможности их объединения в игровую комнату.

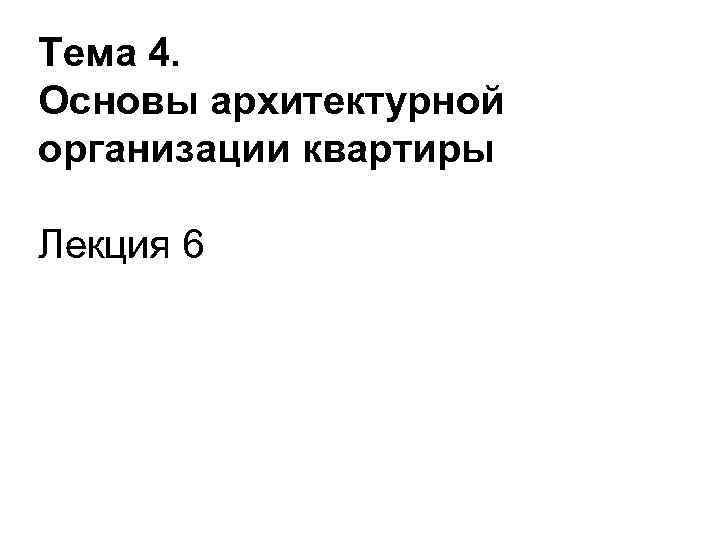

Тема 4. Основы архитектурной организации квартиры Лекция 6

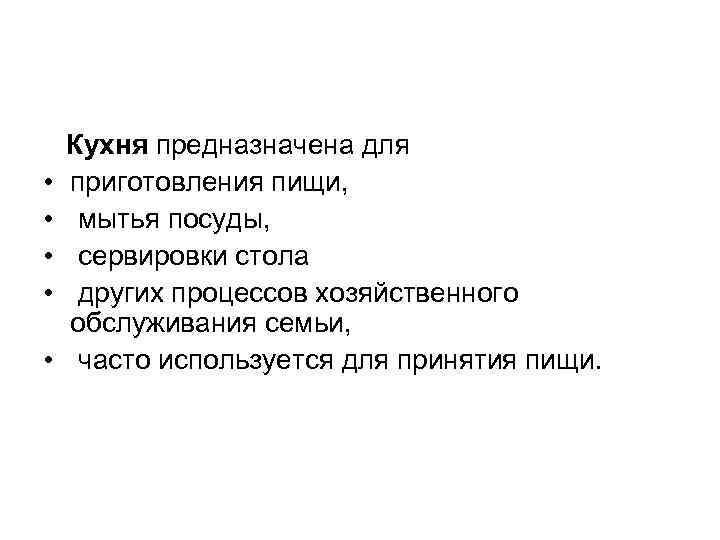

• • • Кухня предназначена для приготовления пищи, мытья посуды, сервировки стола других процессов хозяйственного обслуживания семьи, часто используется для принятия пищи.

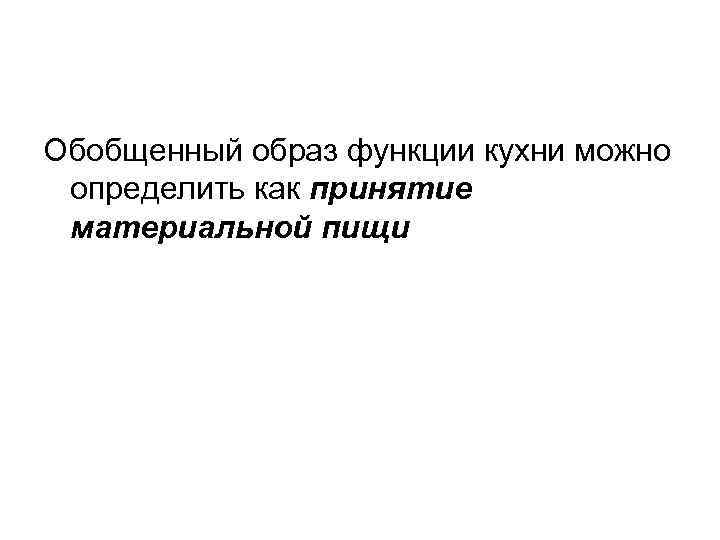

Обобщенный образ функции кухни можно определить как принятие материальной пищи

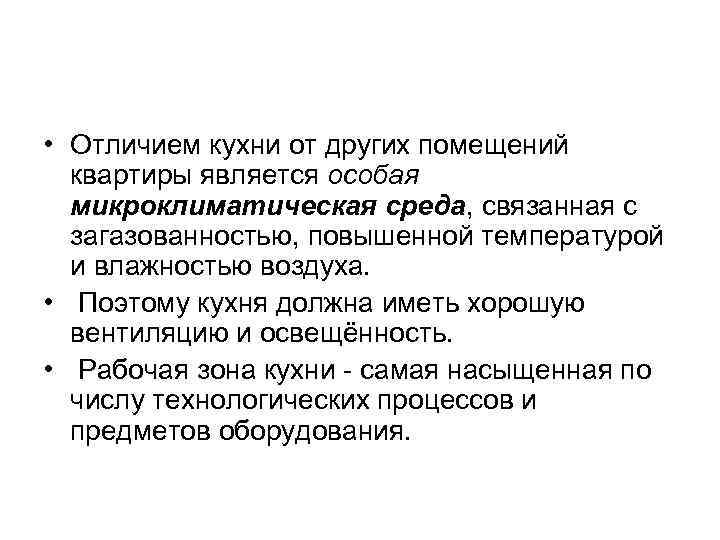

• Отличием кухни от других помещений квартиры является особая микроклиматическая среда, связанная с загазованностью, повышенной температурой и влажностью воздуха. • Поэтому кухня должна иметь хорошую вентиляцию и освещённость. • Рабочая зона кухни - самая насыщенная по числу технологических процессов и предметов оборудования.

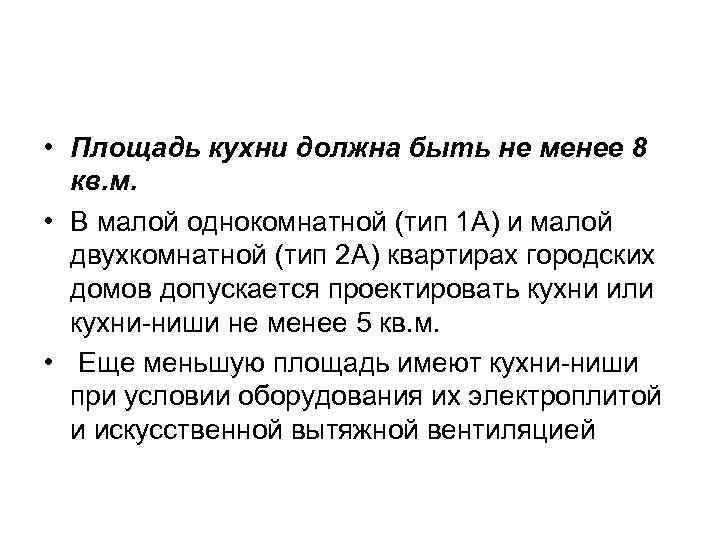

• Площадь кухни должна быть не менее 8 кв. м. • В малой однокомнатной (тип 1 А) и малой двухкомнатной (тип 2 А) квартирах городских домов допускается проектировать кухни или кухни-ниши не менее 5 кв. м. • Еще меньшую площадь имеют кухни-ниши при условии оборудования их электроплитой и искусственной вытяжной вентиляцией

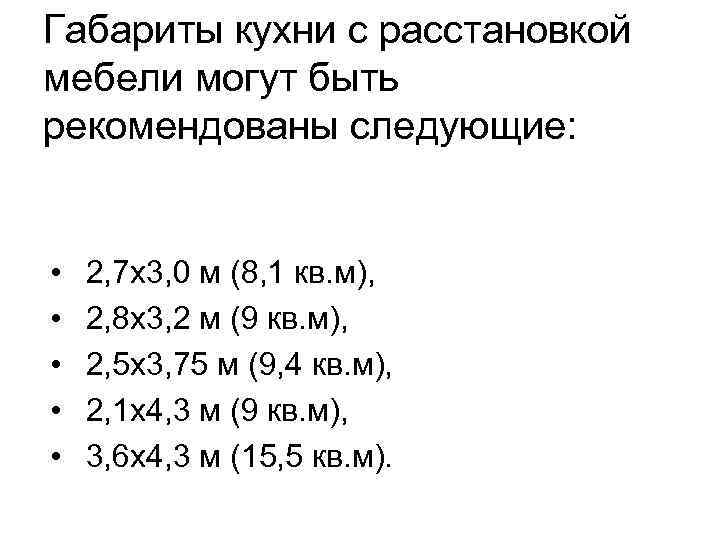

Габариты кухни с расстановкой мебели могут быть рекомендованы следующие: • • • 2, 7 х3, 0 м (8, 1 кв. м), 2, 8 х3, 2 м (9 кв. м), 2, 5 х3, 75 м (9, 4 кв. м), 2, 1 х4, 3 м (9 кв. м), 3, 6 х4, 3 м (15, 5 кв. м).

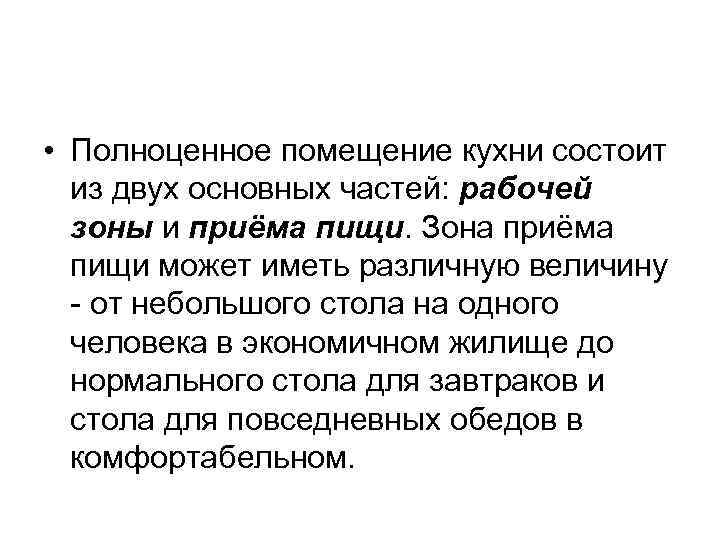

• Полноценное помещение кухни состоит из двух основных частей: рабочей зоны и приёма пищи. Зона приёма пищи может иметь различную величину - от небольшого стола на одного человека в экономичном жилище до нормального стола для завтраков и стола для повседневных обедов в комфортабельном.

Функциональные зоны кухни: • 1) хранения сырых продуктов; • 2) подготовки продуктов и мойки посуды; • 3) приготовления пищи (блюд); • 4) сервировки стола; • 5) приёма пищи (столовая).

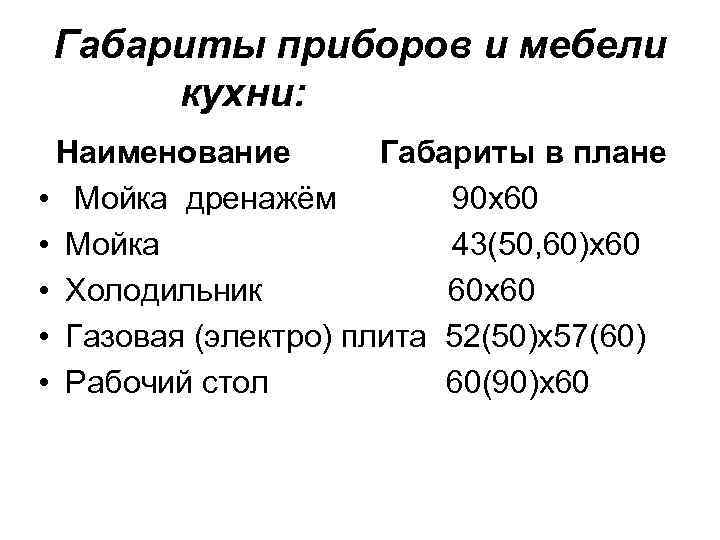

Габариты приборов и мебели кухни: Наименование Габариты в плане • Мойка дренажём 90 х60 • Мойка 43(50, 60)х60 • Холодильник 60 х60 • Газовая (электро) плита 52(50)х57(60) • Рабочий стол 60(90)х60

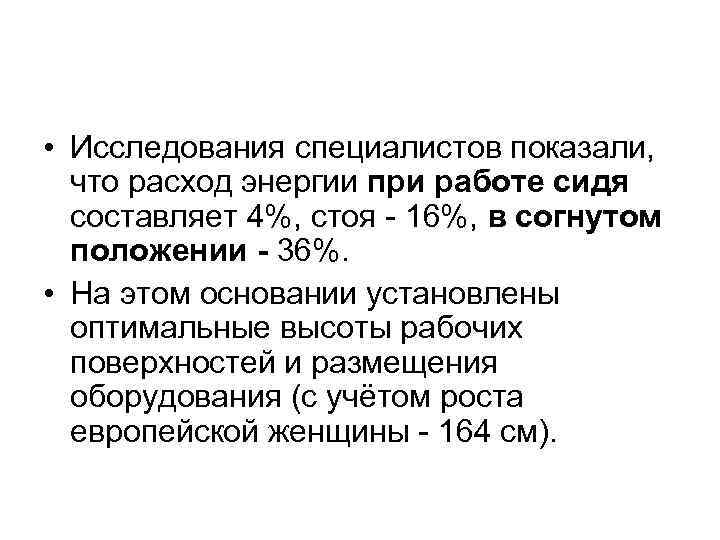

• Исследования специалистов показали, что расход энергии при работе сидя составляет 4%, стоя - 16%, в согнутом положении - 36%. • На этом основании установлены оптимальные высоты рабочих поверхностей и размещения оборудования (с учётом роста европейской женщины - 164 см).

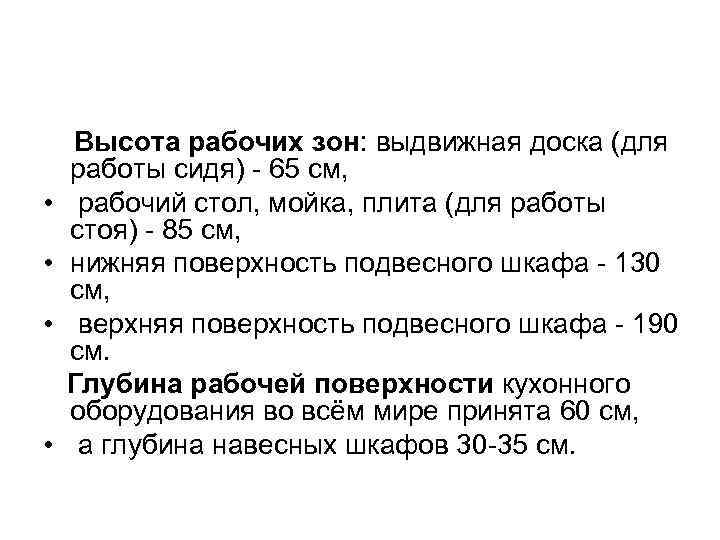

• • Высота рабочих зон: выдвижная доска (для работы сидя) - 65 см, рабочий стол, мойка, плита (для работы стоя) - 85 см, нижняя поверхность подвесного шкафа - 130 см, верхняя поверхность подвесного шкафа - 190 см. Глубина рабочей поверхности кухонного оборудования во всём мире принята 60 см, а глубина навесных шкафов 30 -35 см.

Рис. 20. Функциональнопланировочная организация кухни. а - кухонная зона для семьи из трёх человек; б - типы кухонь: 1 - кухня-ниша; 2 рабочая кухня; 3 - кухня с эпизодическим приёмом пищи; 4 - кухня-столовая; в схемы размещения оборудования: 1 однорядное; 2 - угловое; 3 двухрядное; 4 - П-образное; гминимальные проходы; д оборудование кухонь; е примеры планировочной организации кухонь: 1 - кухняниша; 2 - рабочая кухня; 3 кухня-столовая; 4 - кухнястоловая-гостиная.

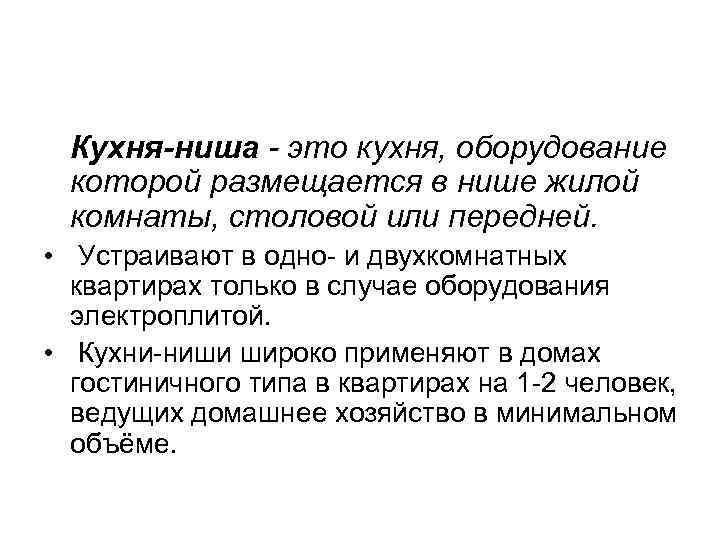

Кухня-ниша - это кухня, оборудование которой размещается в нише жилой комнаты, столовой или передней. • Устраивают в одно- и двухкомнатных квартирах только в случае оборудования электроплитой. • Кухни-ниши широко применяют в домах гостиничного типа в квартирах на 1 -2 человек, ведущих домашнее хозяйство в минимальном объёме.

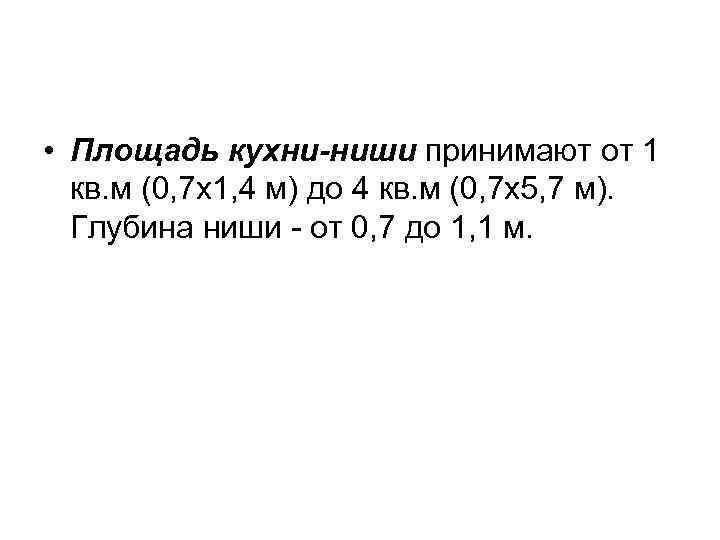

• Площадь кухни-ниши принимают от 1 кв. м (0, 7 х1, 4 м) до 4 кв. м (0, 7 х5, 7 м). Глубина ниши - от 0, 7 до 1, 1 м.

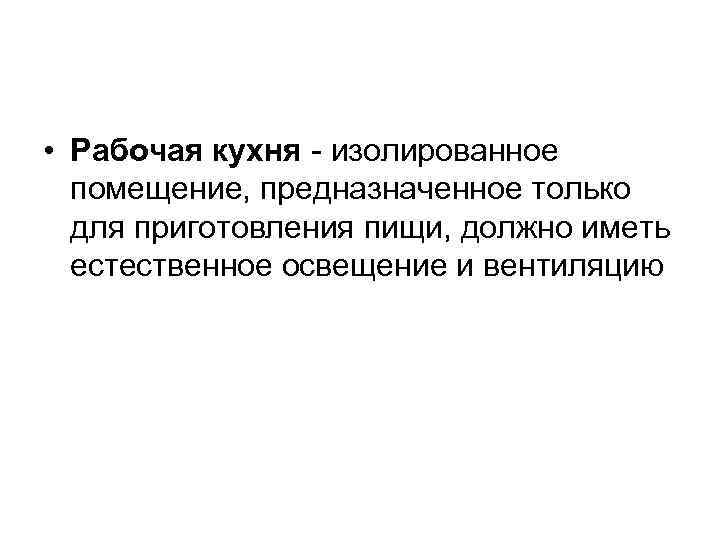

• Рабочая кухня - изолированное помещение, предназначенное только для приготовления пищи, должно иметь естественное освещение и вентиляцию

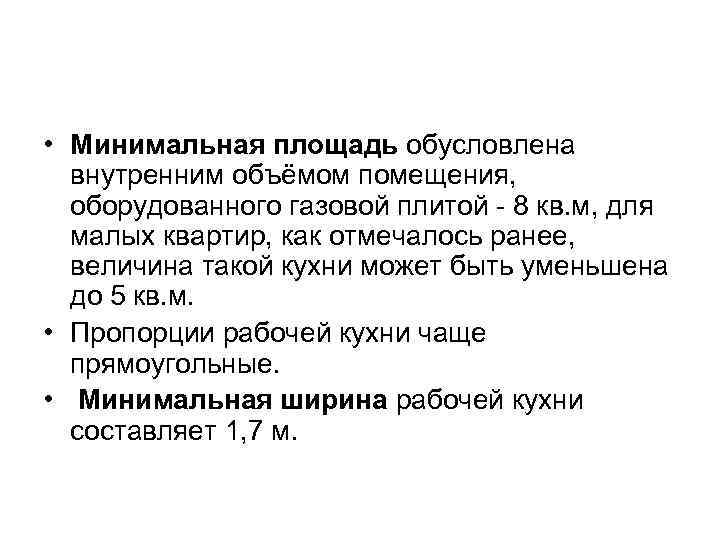

• Минимальная площадь обусловлена внутренним объёмом помещения, оборудованного газовой плитой - 8 кв. м, для малых квартир, как отмечалось ранее, величина такой кухни может быть уменьшена до 5 кв. м. • Пропорции рабочей кухни чаще прямоугольные. • Минимальная ширина рабочей кухни составляет 1, 7 м.

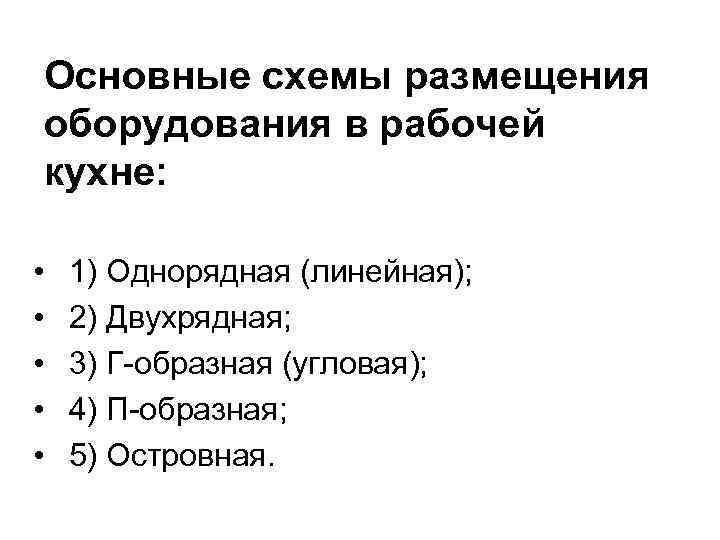

Основные схемы размещения оборудования в рабочей кухне: • • • 1) Однорядная (линейная); 2) Двухрядная; 3) Г-образная (угловая); 4) П-образная; 5) Островная.

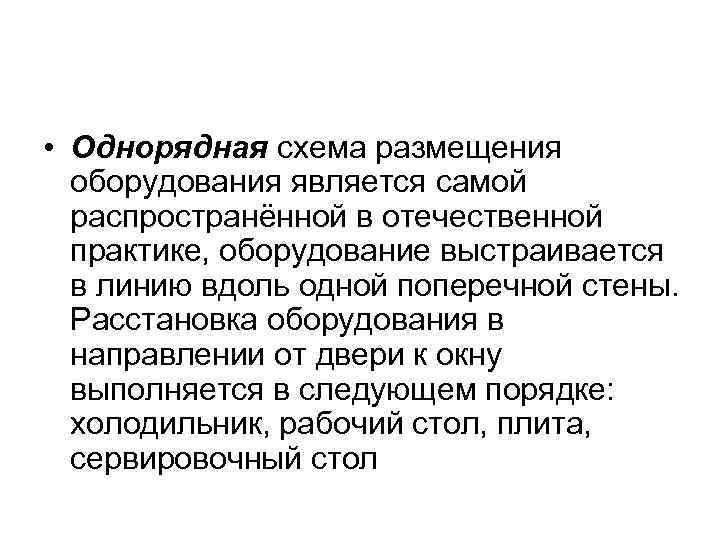

• Однорядная схема размещения оборудования является самой распространённой в отечественной практике, оборудование выстраивается в линию вдоль одной поперечной стены. Расстановка оборудования в направлении от двери к окну выполняется в следующем порядке: холодильник, рабочий стол, плита, сервировочный стол

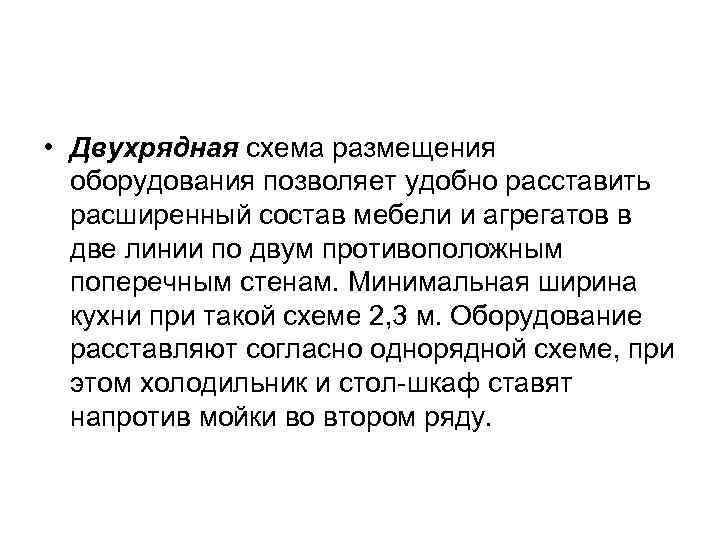

• Двухрядная схема размещения оборудования позволяет удобно расставить расширенный состав мебели и агрегатов в две линии по двум противоположным поперечным стенам. Минимальная ширина кухни при такой схеме 2, 3 м. Оборудование расставляют согласно однорядной схеме, при этом холодильник и стол-шкаф ставят напротив мойки во втором ряду.

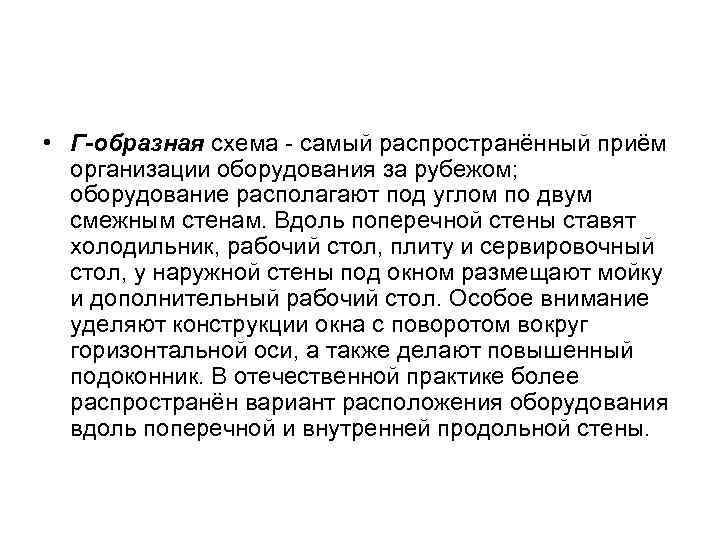

• Г-образная схема - самый распространённый приём организации оборудования за рубежом; оборудование располагают под углом по двум смежным стенам. Вдоль поперечной стены ставят холодильник, рабочий стол, плиту и сервировочный стол, у наружной стены под окном размещают мойку и дополнительный рабочий стол. Особое внимание уделяют конструкции окна с поворотом вокруг горизонтальной оси, а также делают повышенный подоконник. В отечественной практике более распространён вариант расположения оборудования вдоль поперечной и внутренней продольной стены.

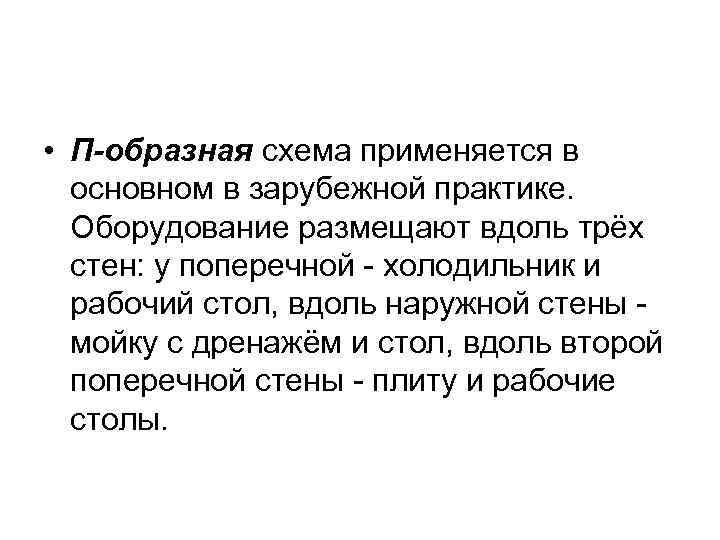

• П-образная схема применяется в основном в зарубежной практике. Оборудование размещают вдоль трёх стен: у поперечной - холодильник и рабочий стол, вдоль наружной стены мойку с дренажём и стол, вдоль второй поперечной стены - плиту и рабочие столы.

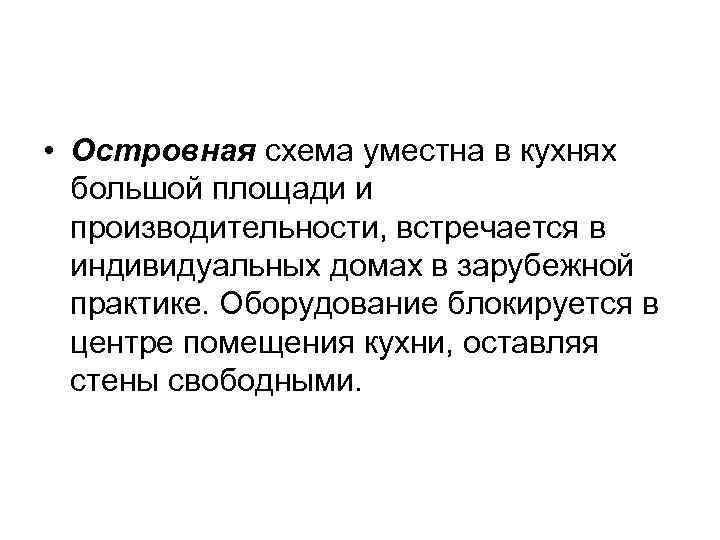

• Островная схема уместна в кухнях большой площади и производительности, встречается в индивидуальных домах в зарубежной практике. Оборудование блокируется в центре помещения кухни, оставляя стены свободными.

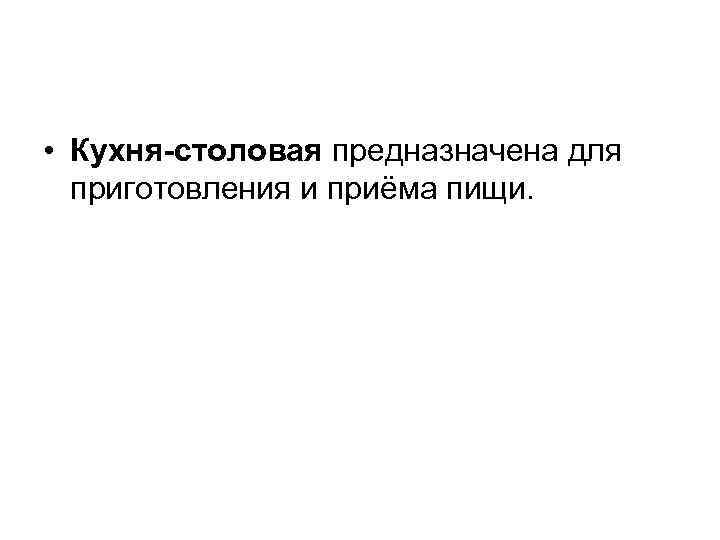

• Кухня-столовая предназначена для приготовления и приёма пищи.

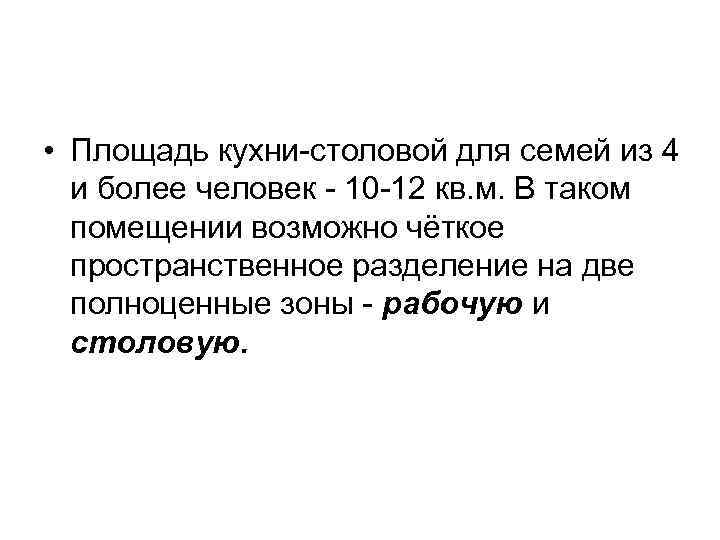

• Площадь кухни-столовой для семей из 4 и более человек - 10 -12 кв. м. В таком помещении возможно чёткое пространственное разделение на две полноценные зоны - рабочую и столовую.

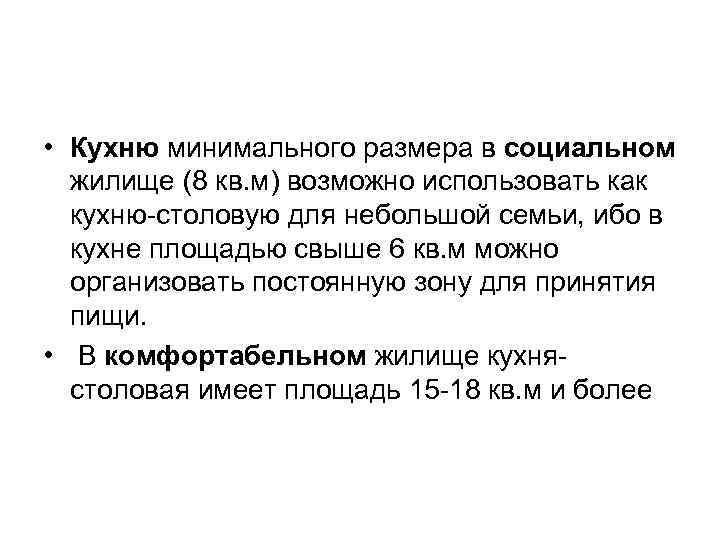

• Кухню минимального размера в социальном жилище (8 кв. м) возможно использовать как кухню-столовую для небольшой семьи, ибо в кухне площадью свыше 6 кв. м можно организовать постоянную зону для принятия пищи. • В комфортабельном жилище кухнястоловая имеет площадь 15 -18 кв. м и более

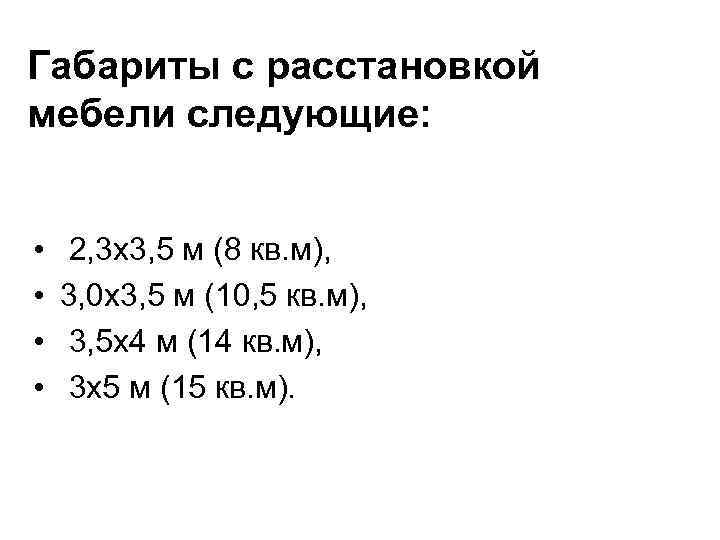

Габариты с расстановкой мебели следующие: • • 2, 3 х3, 5 м (8 кв. м), 3, 0 х3, 5 м (10, 5 кв. м), 3, 5 х4 м (14 кв. м), 3 х5 м (15 кв. м).

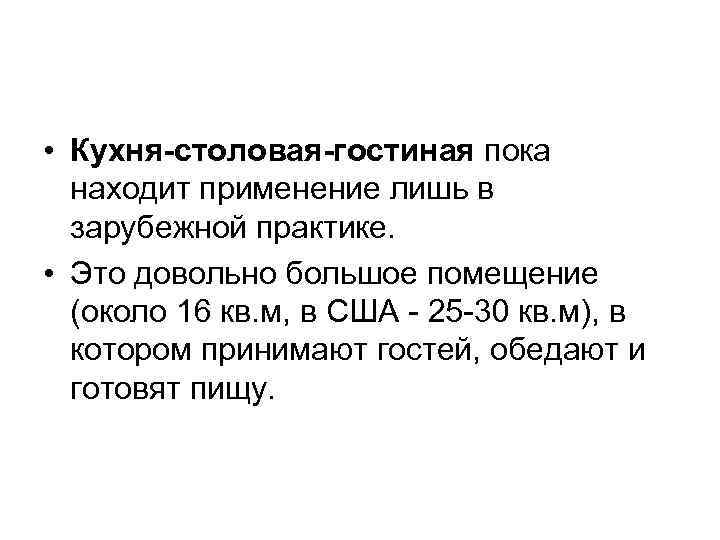

• Кухня-столовая-гостиная пока находит применение лишь в зарубежной практике. • Это довольно большое помещение (около 16 кв. м, в США - 25 -30 кв. м), в котором принимают гостей, обедают и готовят пищу.

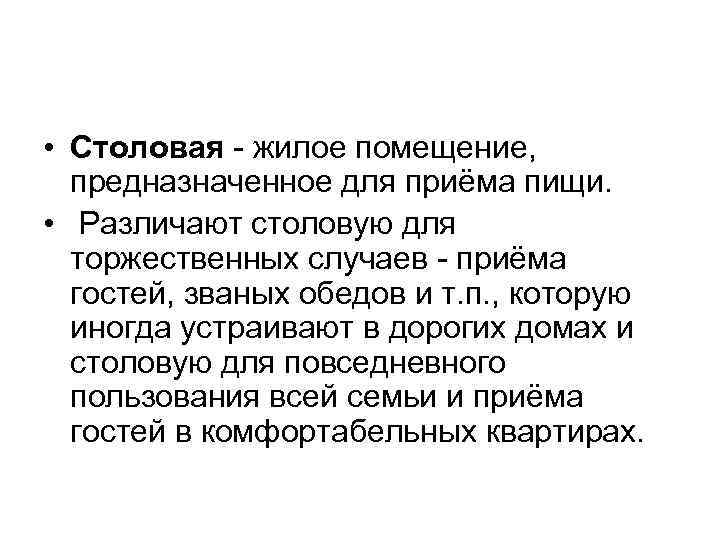

• Столовая - жилое помещение, предназначенное для приёма пищи. • Различают столовую для торжественных случаев - приёма гостей, званых обедов и т. п. , которую иногда устраивают в дорогих домах и столовую для повседневного пользования всей семьи и приёма гостей в комфортабельных квартирах.

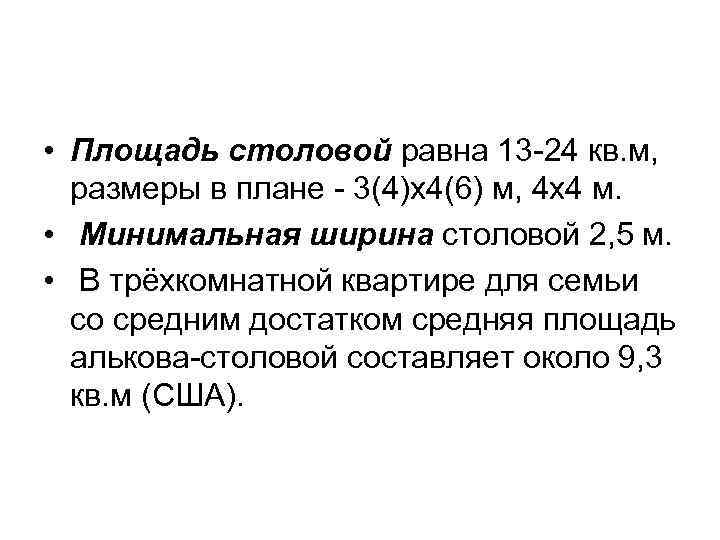

• Площадь столовой равна 13 -24 кв. м, размеры в плане - 3(4)х4(6) м, 4 х4 м. • Минимальная ширина столовой 2, 5 м. • В трёхкомнатной квартире для семьи со средним достатком средняя площадь алькова-столовой составляет около 9, 3 кв. м (США).

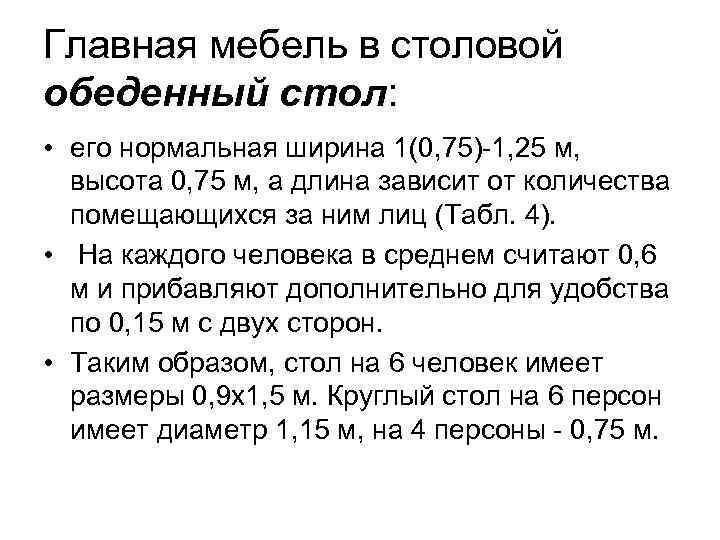

Главная мебель в столовой обеденный стол: • его нормальная ширина 1(0, 75)-1, 25 м, высота 0, 75 м, а длина зависит от количества помещающихся за ним лиц (Табл. 4). • На каждого человека в среднем считают 0, 6 м и прибавляют дополнительно для удобства по 0, 15 м с двух сторон. • Таким образом, стол на 6 человек имеет размеры 0, 9 х1, 5 м. Круглый стол на 6 персон имеет диаметр 1, 15 м, на 4 персоны - 0, 75 м.

Рис. 21. Функционально-планировочная организация столовой. а - столовая с круглым столом; б - варианты планировочной организации столовых; в - габариты столов; г - функциональная зона приёма пищи

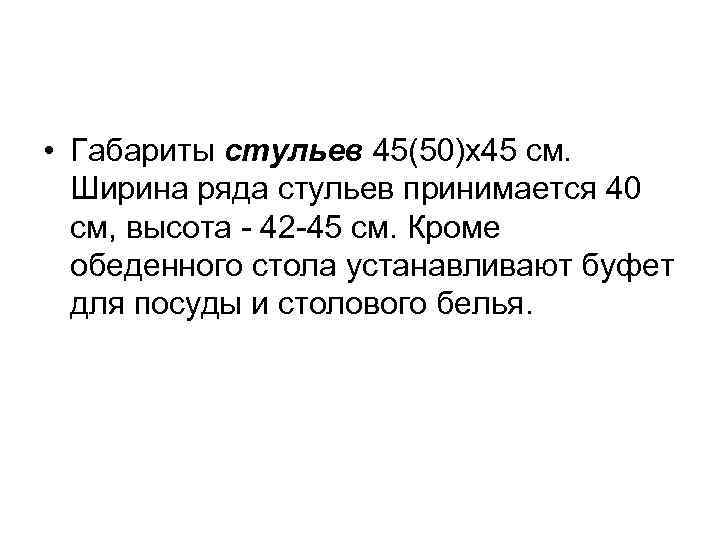

• Габариты стульев 45(50)х45 см. Ширина ряда стульев принимается 40 см, высота - 42 -45 см. Кроме обеденного стола устанавливают буфет для посуды и столового белья.

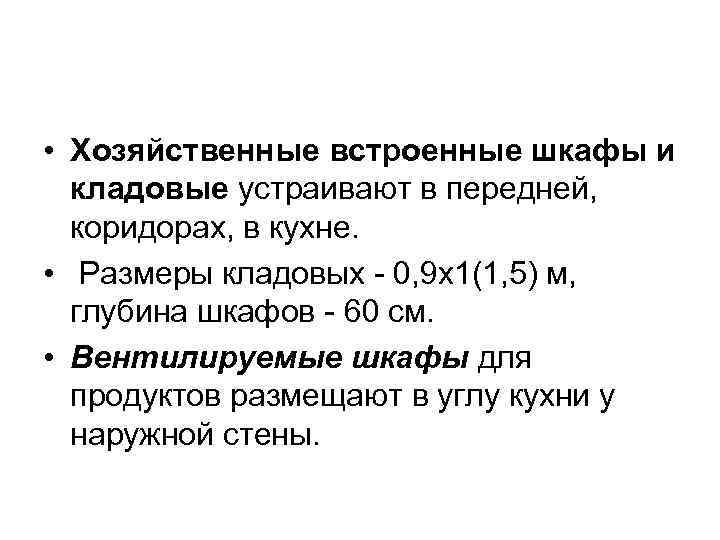

• Хозяйственные встроенные шкафы и кладовые устраивают в передней, коридорах, в кухне. • Размеры кладовых - 0, 9 х1(1, 5) м, глубина шкафов - 60 см. • Вентилируемые шкафы для продуктов размещают в углу кухни у наружной стены.

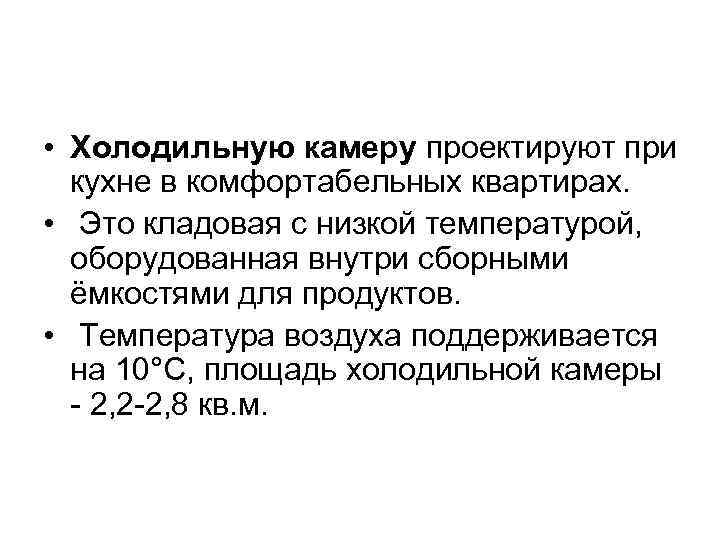

• Холодильную камеру проектируют при кухне в комфортабельных квартирах. • Это кладовая с низкой температурой, оборудованная внутри сборными ёмкостями для продуктов. • Температура воздуха поддерживается на 10°С, площадь холодильной камеры - 2, 2 -2, 8 кв. м.

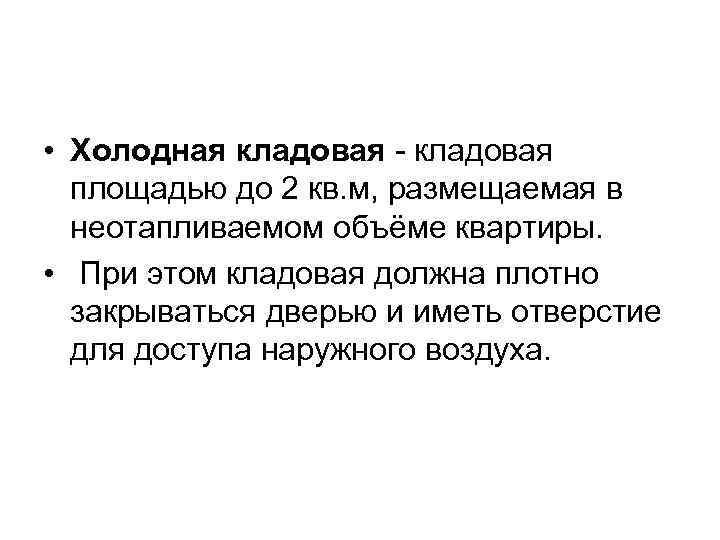

• Холодная кладовая - кладовая площадью до 2 кв. м, размещаемая в неотапливаемом объёме квартиры. • При этом кладовая должна плотно закрываться дверью и иметь отверстие для доступа наружного воздуха.

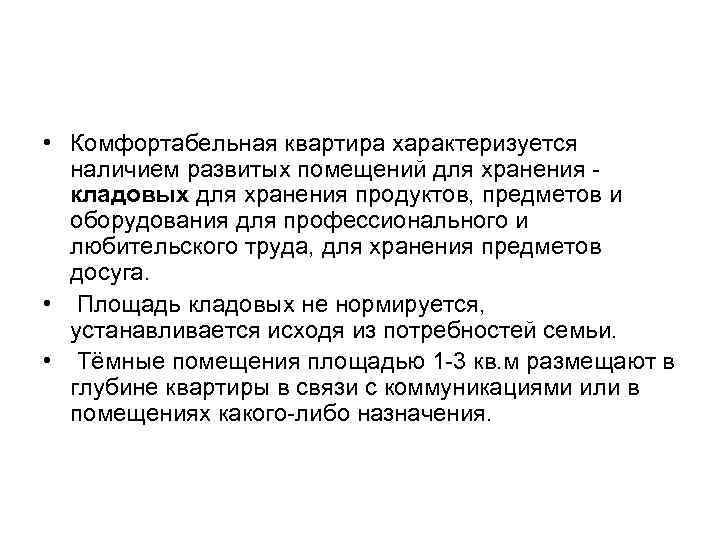

• Комфортабельная квартира характеризуется наличием развитых помещений для хранения кладовых для хранения продуктов, предметов и оборудования для профессионального и любительского труда, для хранения предметов досуга. • Площадь кладовых не нормируется, устанавливается исходя из потребностей семьи. • Тёмные помещения площадью 1 -3 кв. м размещают в глубине квартиры в связи с коммуникациями или в помещениях какого-либо назначения.

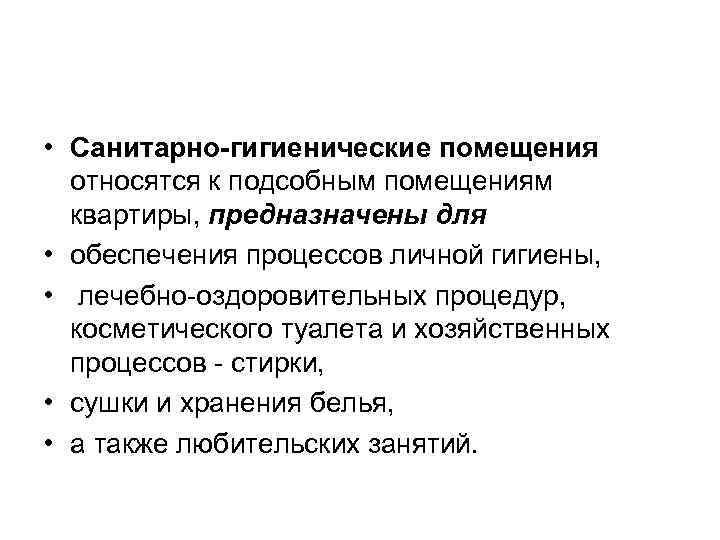

• Санитарно-гигиенические помещения относятся к подсобным помещениям квартиры, предназначены для • обеспечения процессов личной гигиены, • лечебно-оздоровительных процедур, косметического туалета и хозяйственных процессов - стирки, • сушки и хранения белья, • а также любительских занятий.

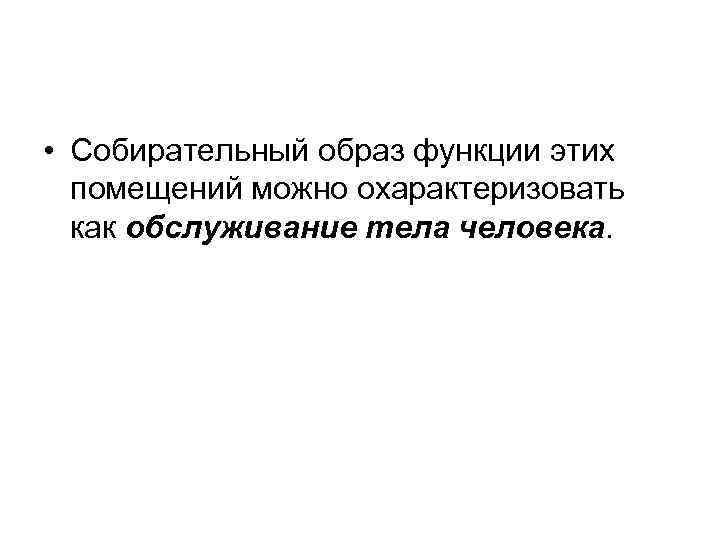

• Собирательный образ функции этих помещений можно охарактеризовать как обслуживание тела человека.

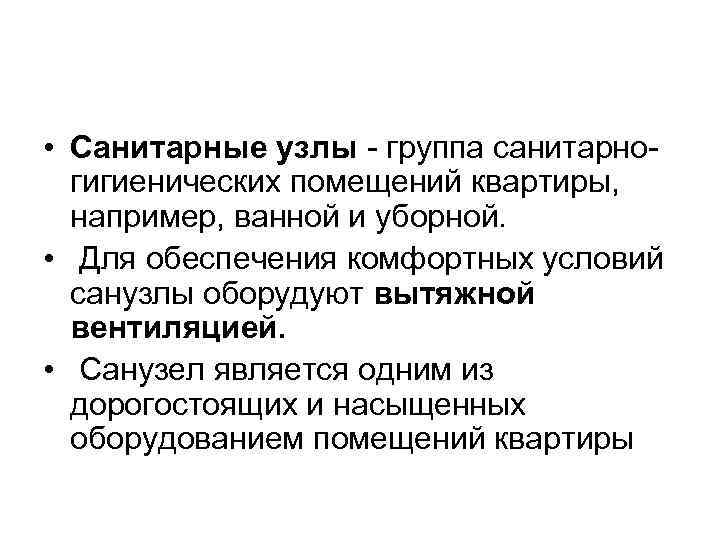

• Санитарные узлы - группа санитарногигиенических помещений квартиры, например, ванной и уборной. • Для обеспечения комфортных условий санузлы оборудуют вытяжной вентиляцией. • Санузел является одним из дорогостоящих и насыщенных оборудованием помещений квартиры

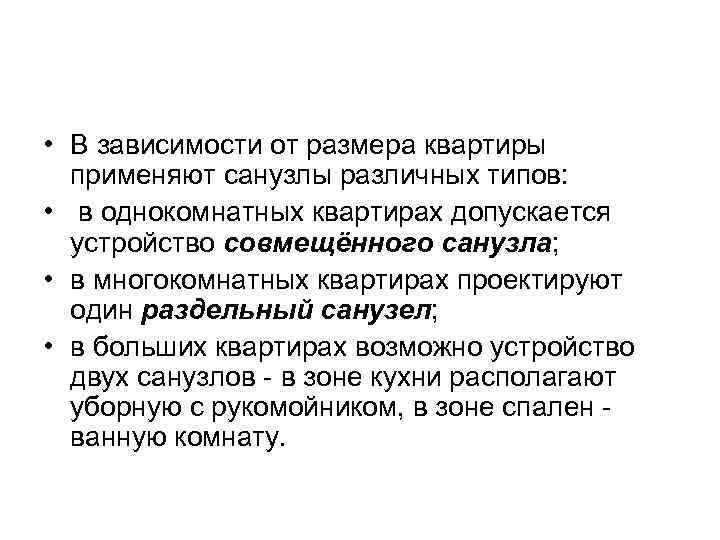

• В зависимости от размера квартиры применяют санузлы различных типов: • в однокомнатных квартирах допускается устройство совмещённого санузла; • в многокомнатных квартирах проектируют один раздельный санузел; • в больших квартирах возможно устройство двух санузлов - в зоне кухни располагают уборную с рукомойником, в зоне спален ванную комнату.

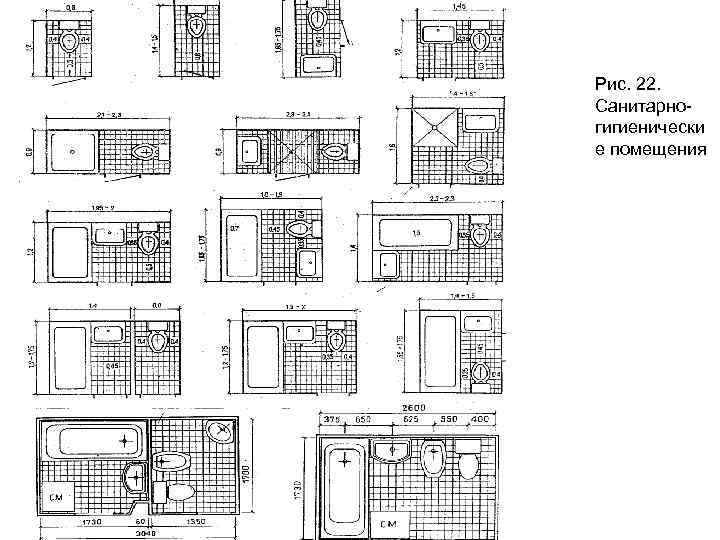

Рис. 22. Санитарногигиенически е помещения

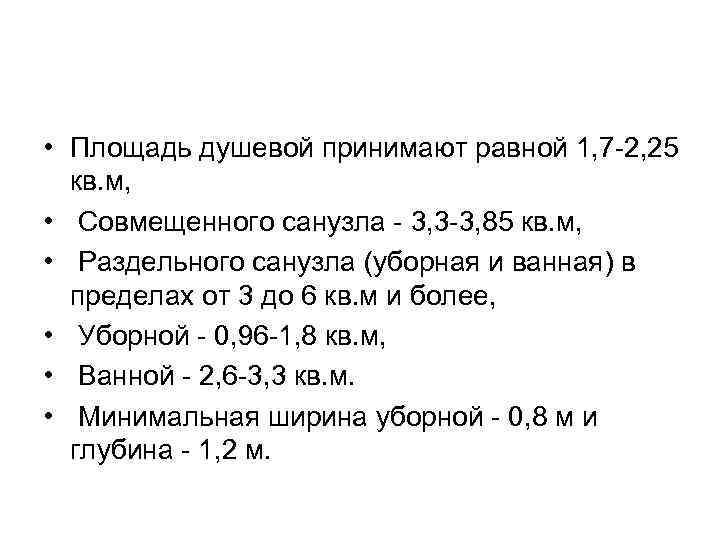

• Площадь душевой принимают равной 1, 7 -2, 25 кв. м, • Совмещенного санузла - 3, 3 -3, 85 кв. м, • Раздельного санузла (уборная и ванная) в пределах от 3 до 6 кв. м и более, • Уборной - 0, 96 -1, 8 кв. м, • Ванной - 2, 6 -3, 3 кв. м. • Минимальная ширина уборной - 0, 8 м и глубина - 1, 2 м.

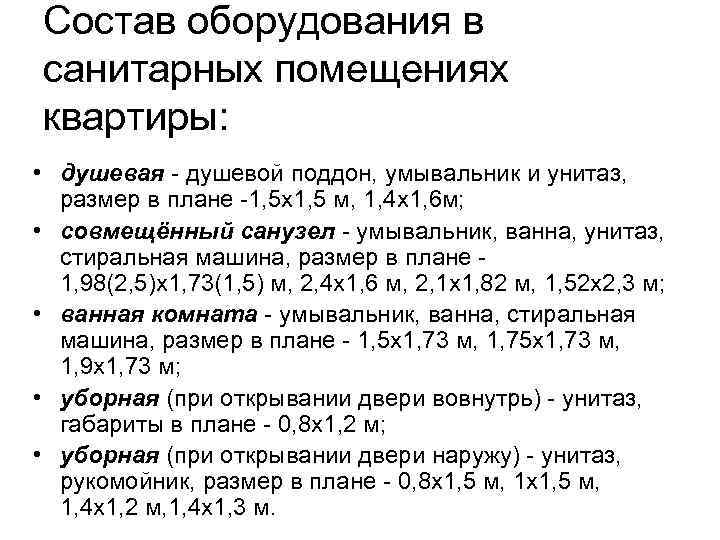

Состав оборудования в санитарных помещениях квартиры: • душевая - душевой поддон, умывальник и унитаз, размер в плане -1, 5 х1, 5 м, 1, 4 х1, 6 м; • совмещённый санузел - умывальник, ванна, унитаз, стиральная машина, размер в плане 1, 98(2, 5)х1, 73(1, 5) м, 2, 4 х1, 6 м, 2, 1 х1, 82 м, 1, 52 х2, 3 м; • ванная комната - умывальник, ванна, стиральная машина, размер в плане - 1, 5 х1, 73 м, 1, 75 х1, 73 м, 1, 9 х1, 73 м; • уборная (при открывании двери вовнутрь) - унитаз, габариты в плане - 0, 8 х1, 2 м; • уборная (при открывании двери наружу) - унитаз, рукомойник, размер в плане - 0, 8 х1, 5 м, 1, 4 х1, 2 м, 1, 4 х1, 3 м.

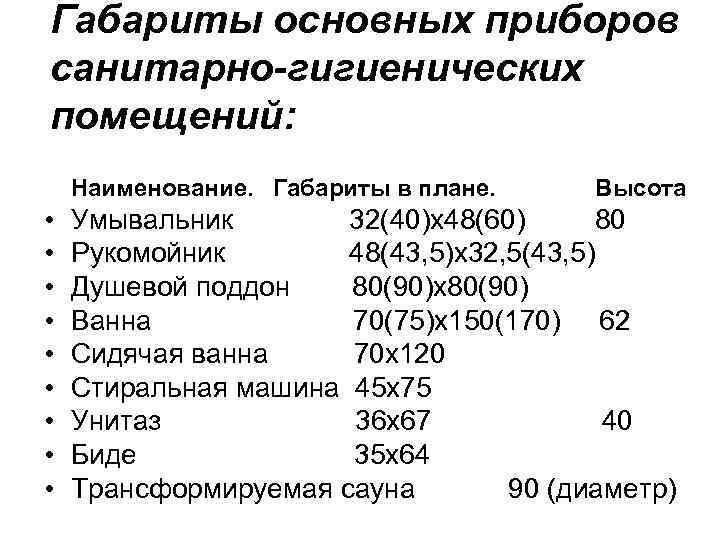

Габариты основных приборов санитарно-гигиенических помещений: Наименование. Габариты в плане. • • • Высота Умывальник 32(40)х48(60) 80 Рукомойник 48(43, 5)х32, 5(43, 5) Душевой поддон 80(90)х80(90) Ванна 70(75)х150(170) 62 Сидячая ванна 70 х120 Стиральная машина 45 х75 Унитаз 36 х67 40 Биде 35 х64 Трансформируемая сауна 90 (диаметр)

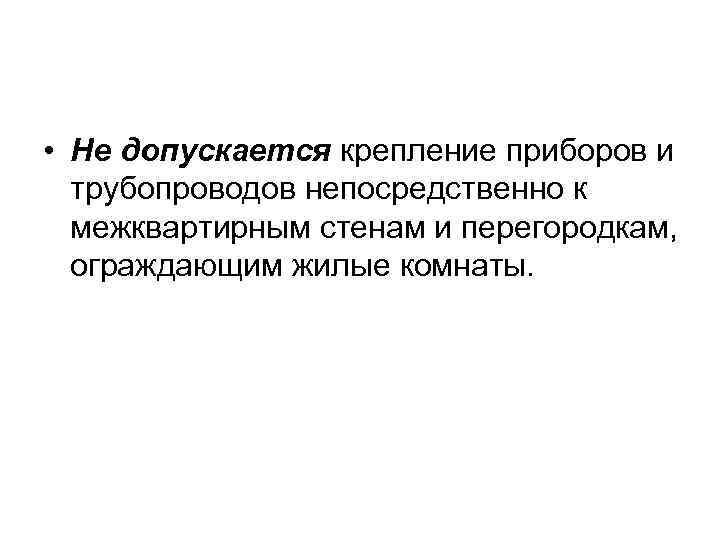

• Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты.

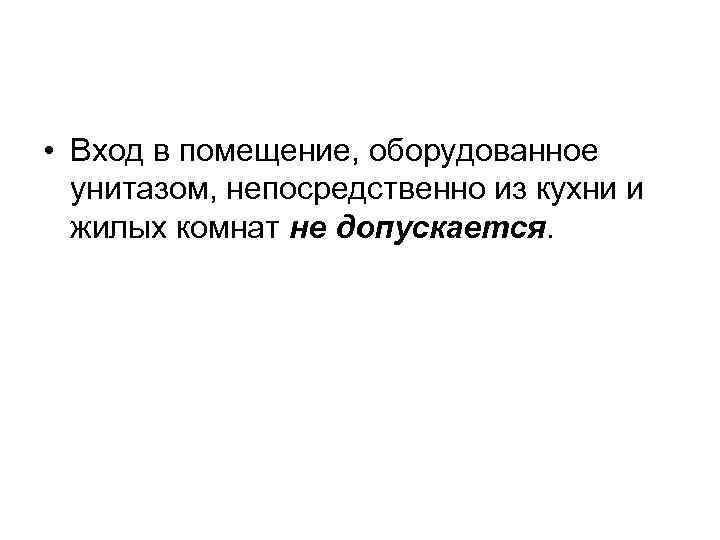

• Вход в помещение, оборудованное унитазом, непосредственно из кухни и жилых комнат не допускается.

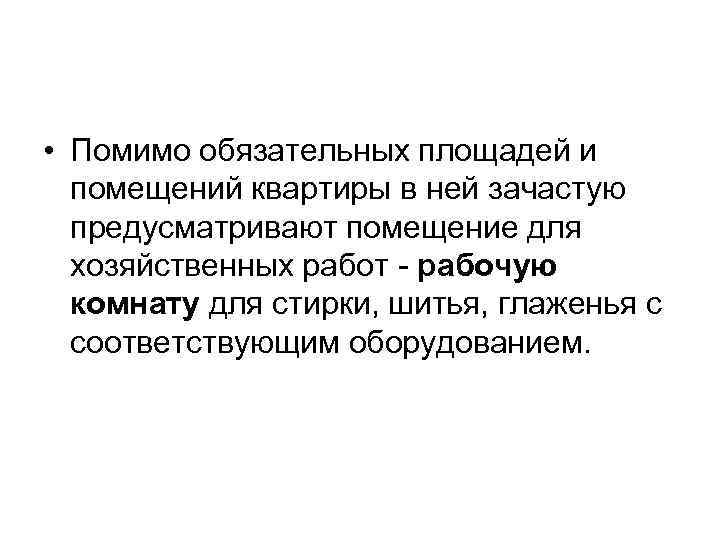

• Помимо обязательных площадей и помещений квартиры в ней зачастую предусматривают помещение для хозяйственных работ - рабочую комнату для стирки, шитья, глаженья с соответствующим оборудованием.

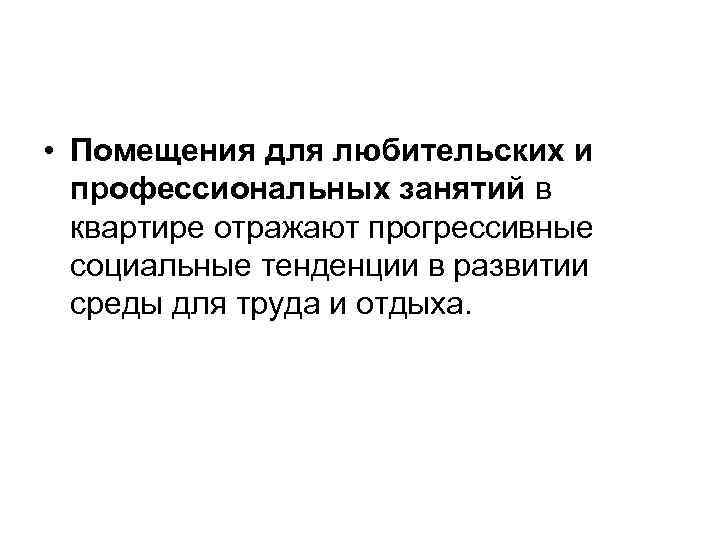

• Помещения для любительских и профессиональных занятий в квартире отражают прогрессивные социальные тенденции в развитии среды для труда и отдыха.

• Кабинет – изолированное жилое помещение для занятий профессиональным трудом у людей умственного информационного труда. Площадь кабинета может быть различной от 10 кв. м в комфортабельном жилище до 30 -40 кв. м и более - в высококачественном жилище.

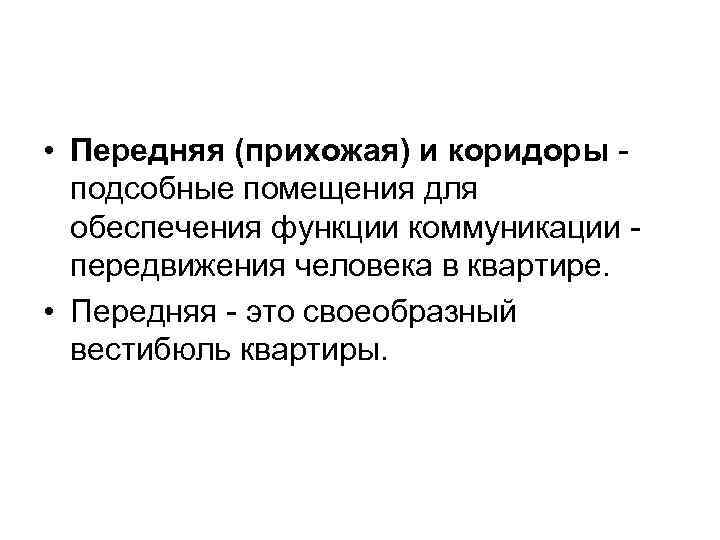

• Передняя (прихожая) и коридоры подсобные помещения для обеспечения функции коммуникации передвижения человека в квартире. • Передняя - это своеобразный вестибюль квартиры.

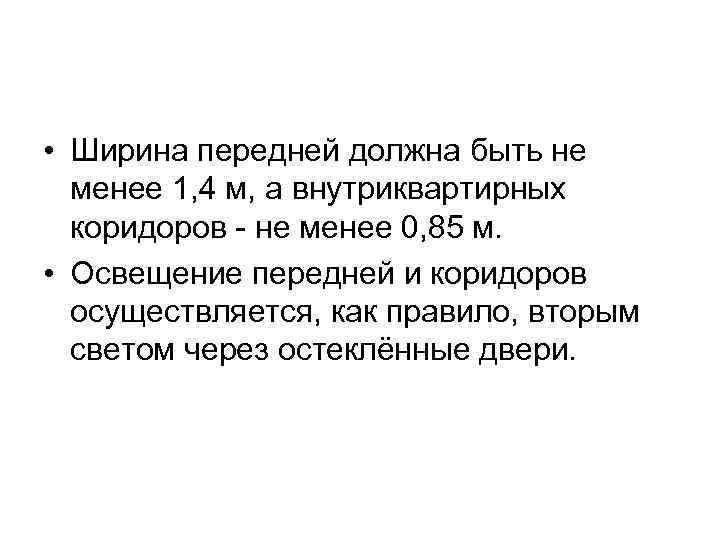

• Ширина передней должна быть не менее 1, 4 м, а внутриквартирных коридоров - не менее 0, 85 м. • Освещение передней и коридоров осуществляется, как правило, вторым светом через остеклённые двери.

Рис. 23. Функционально-планировочная организация входной зоны квартиры. а - функциональные процессы в передней; б - варианты размещения прихожей в квартирах; в - тамбур-прихожая и холл в квартире; г - функциональная зона хранения.

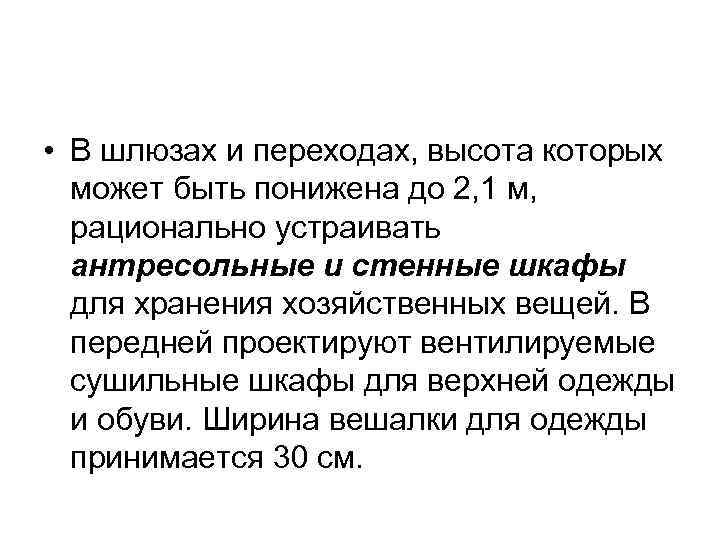

• В шлюзах и переходах, высота которых может быть понижена до 2, 1 м, рационально устраивать антресольные и стенные шкафы для хранения хозяйственных вещей. В передней проектируют вентилируемые сушильные шкафы для верхней одежды и обуви. Ширина вешалки для одежды принимается 30 см.

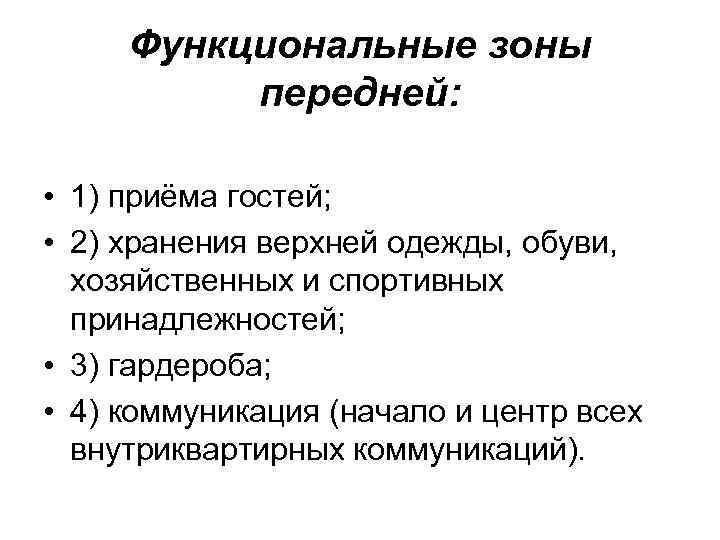

Функциональные зоны передней: • 1) приёма гостей; • 2) хранения верхней одежды, обуви, хозяйственных и спортивных принадлежностей; • 3) гардероба; • 4) коммуникация (начало и центр всех внутриквартирных коммуникаций).

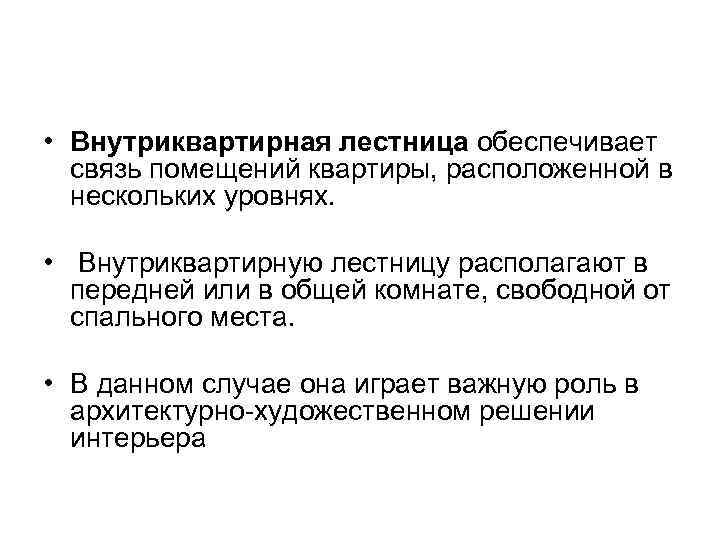

• Внутриквартирная лестница обеспечивает связь помещений квартиры, расположенной в нескольких уровнях. • Внутриквартирную лестницу располагают в передней или в общей комнате, свободной от спального места. • В данном случае она играет важную роль в архитектурно-художественном решении интерьера

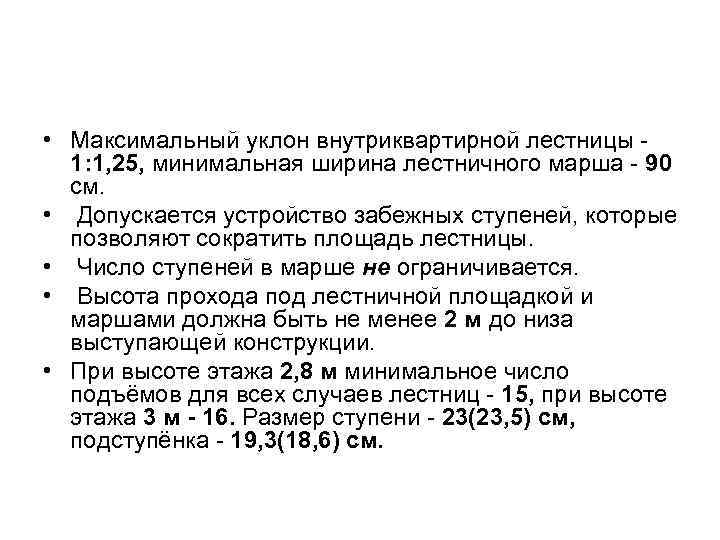

• Максимальный уклон внутриквартирной лестницы 1: 1, 25, минимальная ширина лестничного марша - 90 см. • Допускается устройство забежных ступеней, которые позволяют сократить площадь лестницы. • Число ступеней в марше не ограничивается. • Высота прохода под лестничной площадкой и маршами должна быть не менее 2 м до низа выступающей конструкции. • При высоте этажа 2, 8 м минимальное число подъёмов для всех случаев лестниц - 15, при высоте этажа 3 м - 16. Размер ступени - 23(23, 5) см, подступёнка - 19, 3(18, 6) см.

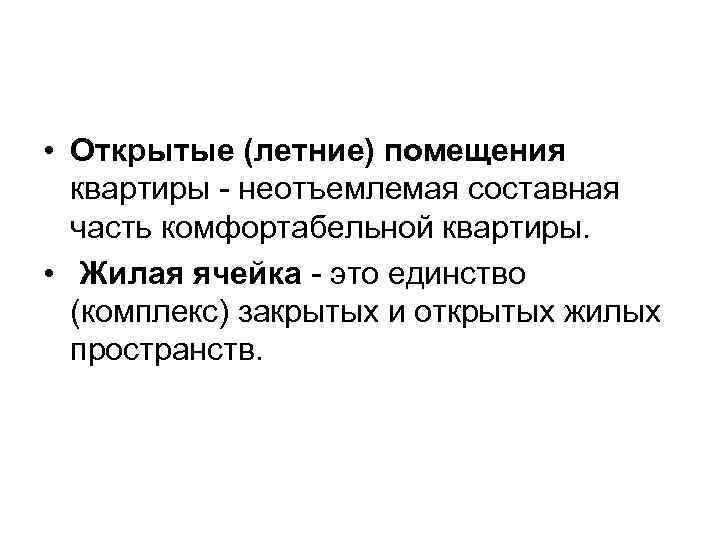

• Открытые (летние) помещения квартиры - неотъемлемая составная часть комфортабельной квартиры. • Жилая ячейка - это единство (комплекс) закрытых и открытых жилых пространств.

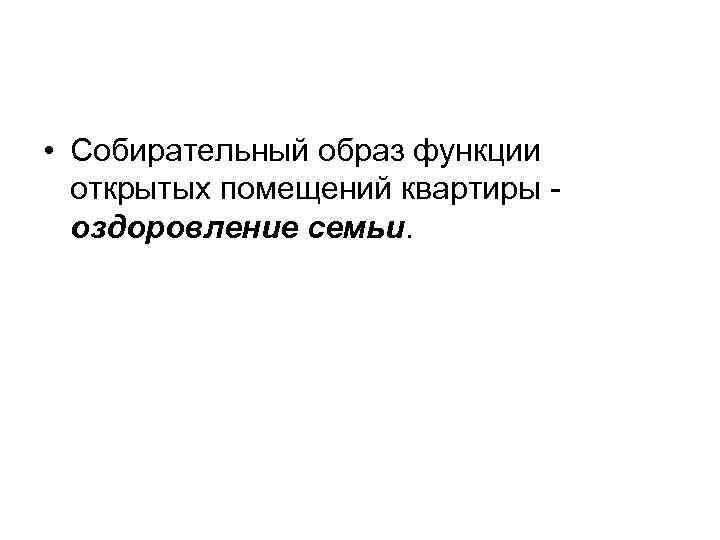

• Собирательный образ функции открытых помещений квартиры оздоровление семьи.

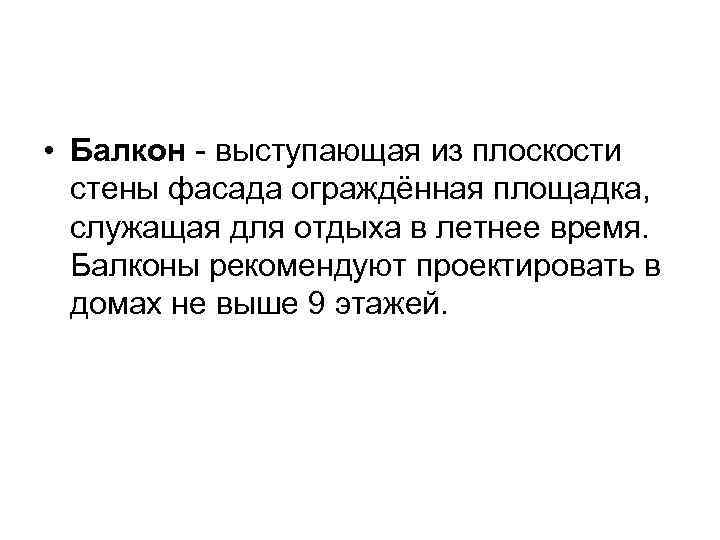

• Балкон - выступающая из плоскости стены фасада ограждённая площадка, служащая для отдыха в летнее время. Балконы рекомендуют проектировать в домах не выше 9 этажей.

Рис. 24. Внутрикварти рная лестница. Аодномаршев ые лестницы; Бдвухмаршев ые лестницы; Втрёхмаршев ые лестницы; Г – винтовая лестница.

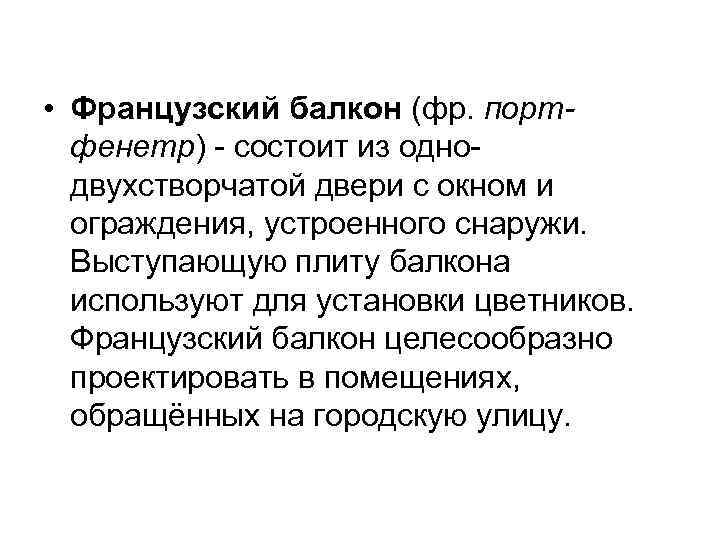

• Французский балкон (фр. портфенетр) - состоит из однодвухстворчатой двери с окном и ограждения, устроенного снаружи. Выступающую плиту балкона используют для установки цветников. Французский балкон целесообразно проектировать в помещениях, обращённых на городскую улицу.

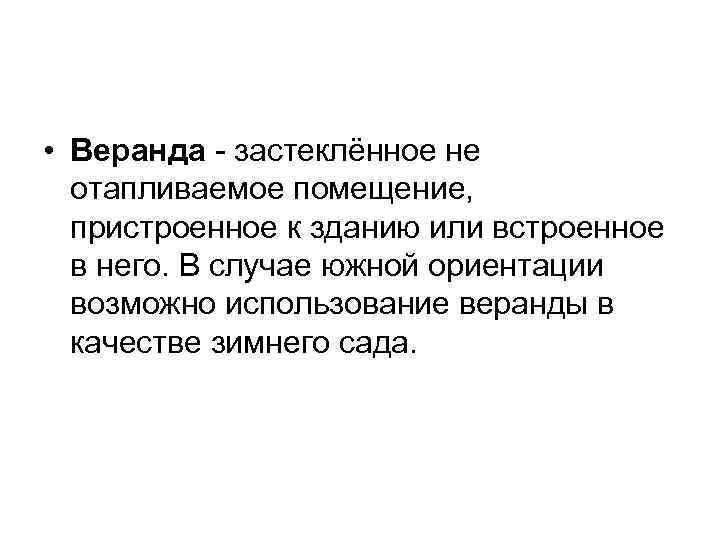

• Веранда - застеклённое не отапливаемое помещение, пристроенное к зданию или встроенное в него. В случае южной ориентации возможно использование веранды в качестве зимнего сада.

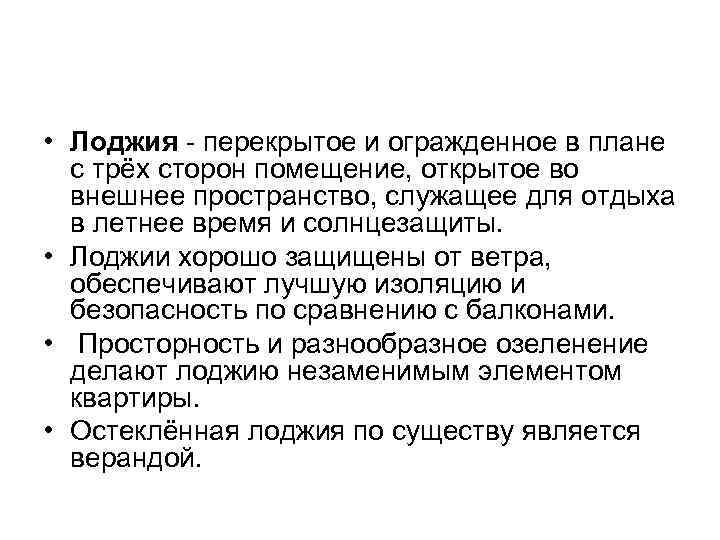

• Лоджия - перекрытое и огражденное в плане с трёх сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты. • Лоджии хорошо защищены от ветра, обеспечивают лучшую изоляцию и безопасность по сравнению с балконами. • Просторность и разнообразное озеленение делают лоджию незаменимым элементом квартиры. • Остеклённая лоджия по существу является верандой.

• Терраса - ограждённая открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу, размещается на земле или над нижерасположенным этажом глубиной не менее 2, 4 м. • Террасу устраивают в малоэтажных, среднеэтажных, террасных и многоэтажных домах на крыше. Терраса не должна просматриваться из соседней квартиры.

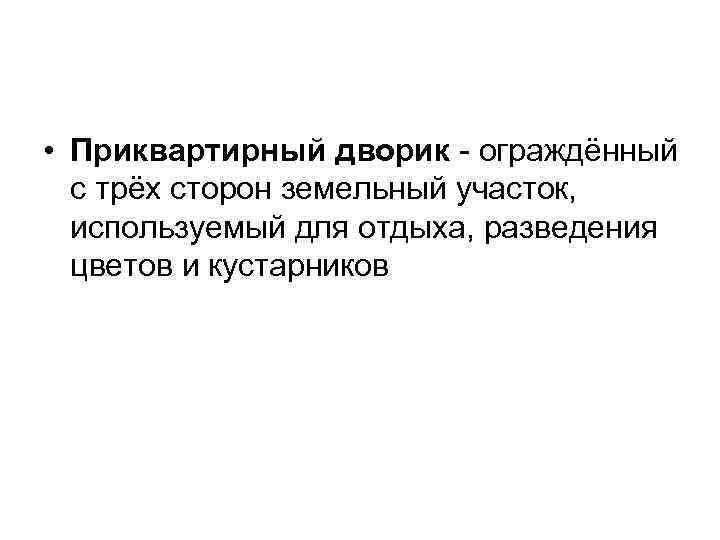

• Приквартирный дворик - ограждённый с трёх сторон земельный участок, используемый для отдыха, разведения цветов и кустарников

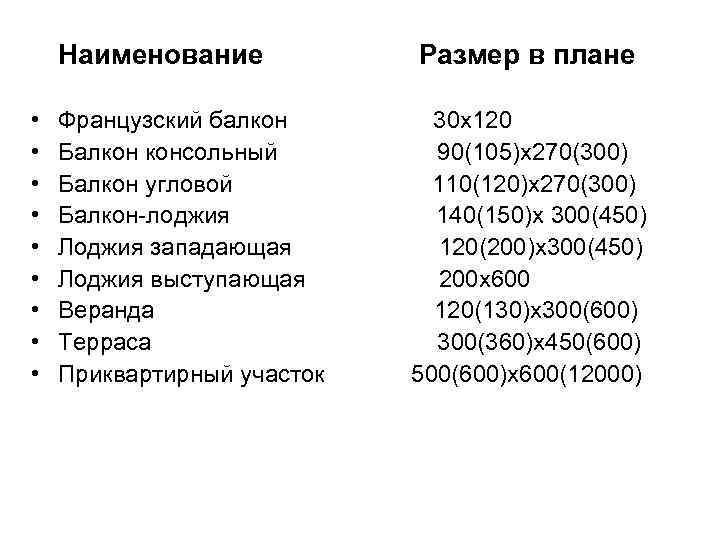

Наименование • • • Французский балкон Балкон консольный Балкон угловой Балкон-лоджия Лоджия западающая Лоджия выступающая Веранда Терраса Приквартирный участок Размер в плане 30 х120 90(105)х270(300) 110(120)х270(300) 140(150)х 300(450) 120(200)х300(450) 200 х600 120(130)х300(600) 300(360)х450(600) 500(600)х600(12000)

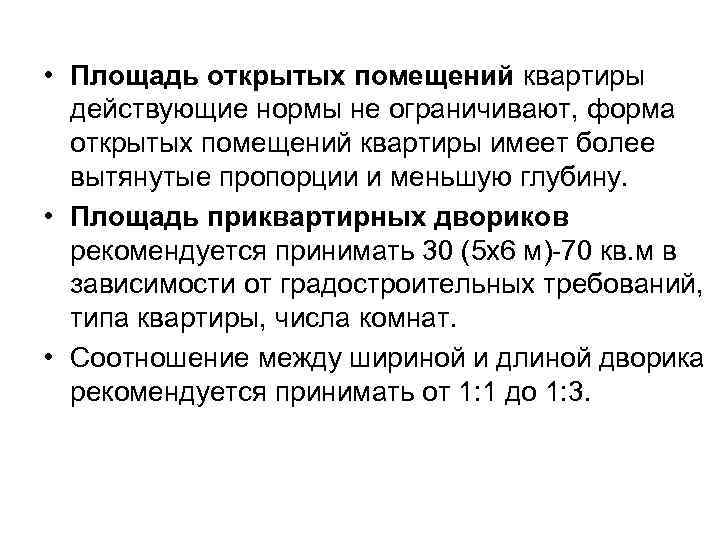

• Площадь открытых помещений квартиры действующие нормы не ограничивают, форма открытых помещений квартиры имеет более вытянутые пропорции и меньшую глубину. • Площадь приквартирных двориков рекомендуется принимать 30 (5 х6 м)-70 кв. м в зависимости от градостроительных требований, типа квартиры, числа комнат. • Соотношение между шириной и длиной дворика рекомендуется принимать от 1: 1 до 1: 3.

Рис. 25. Функциональнопланировочная организация летних помещений квартиры. а - виды летних помещений: 1 французский балкон; 2 консольный балкон; 3 угловой балкон; 4 балкон-лоджия; 5 лоджия; 6 - терраса; бконструктивные решения летних помещений; г ограждение балконов; д - примеры устройства участков в квартирах первого этажа.

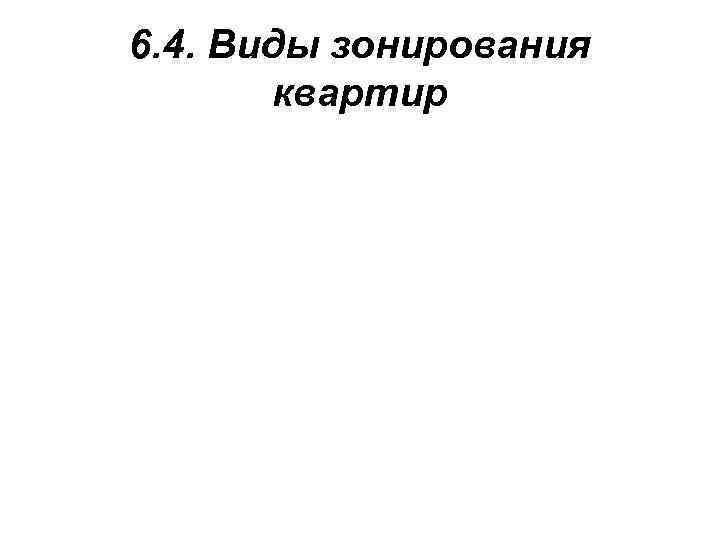

6. 4. Виды зонирования квартир

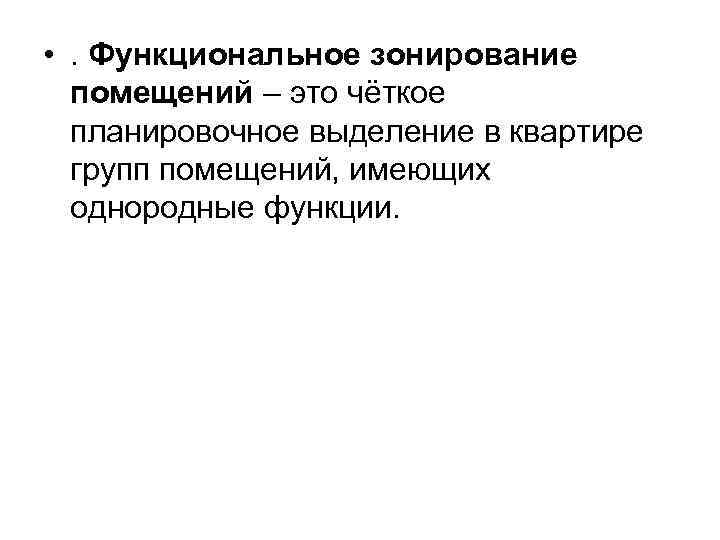

• . Функциональное зонирование помещений – это чёткое планировочное выделение в квартире групп помещений, имеющих однородные функции.

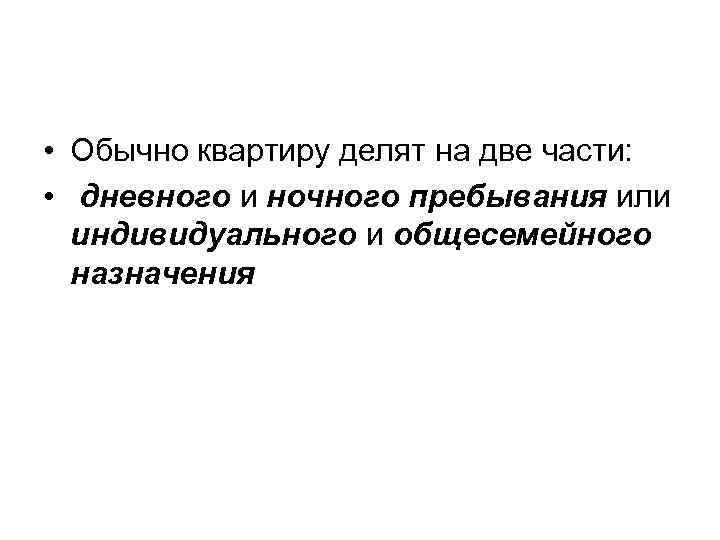

• Обычно квартиру делят на две части: • дневного и ночного пребывания или индивидуального и общесемейного назначения

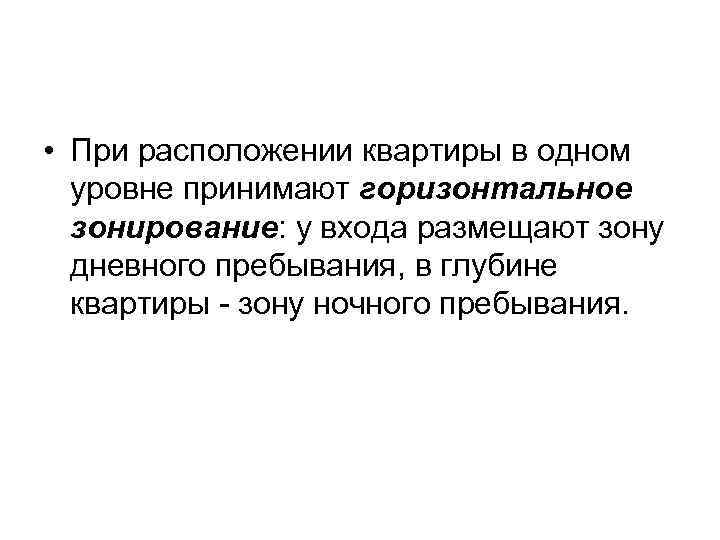

• При расположении квартиры в одном уровне принимают горизонтальное зонирование: у входа размещают зону дневного пребывания, в глубине квартиры - зону ночного пребывания.

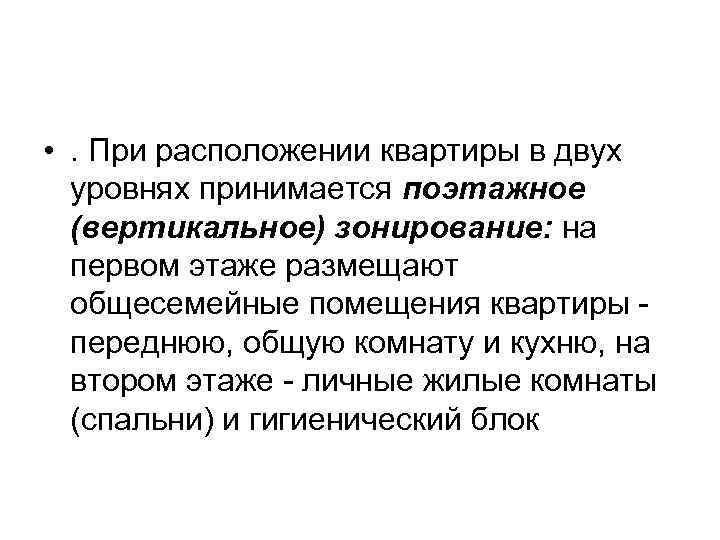

• . При расположении квартиры в двух уровнях принимается поэтажное (вертикальное) зонирование: на первом этаже размещают общесемейные помещения квартиры переднюю, общую комнату и кухню, на втором этаже - личные жилые комнаты (спальни) и гигиенический блок

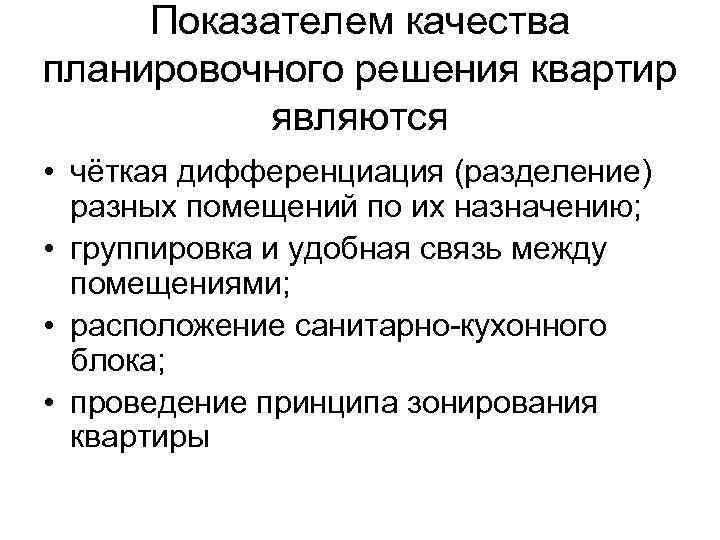

Показателем качества планировочного решения квартир являются • чёткая дифференциация (разделение) разных помещений по их назначению; • группировка и удобная связь между помещениями; • расположение санитарно-кухонного блока; • проведение принципа зонирования квартиры

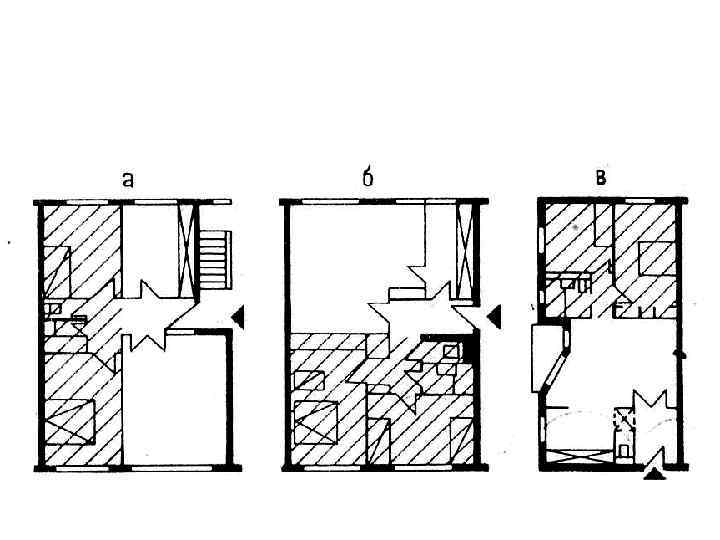

Рис. 26. Схемы функционального зонирования квартиры. 1 – двухчастное зонирование: а - индивидуальные помещения входят в общесемейную зону; б - общие помещения располагают в индивидуальной зоне;

2 - трёхчастное зонирование; 3 - варианты планировок квартир с различным размещением индивидуальной зоны: а - в глубине квартиры; б - по одну сторону от входа; в - в глубине с проходом через общесемейную зону.

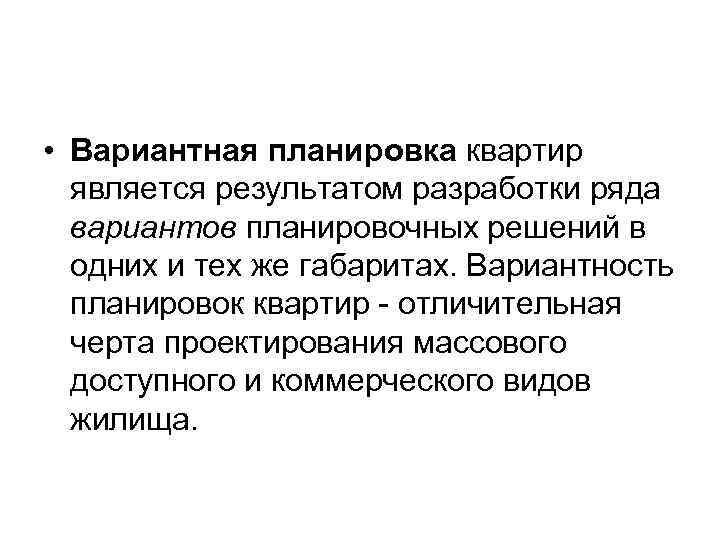

• Вариантная планировка квартир является результатом разработки ряда вариантов планировочных решений в одних и тех же габаритах. Вариантность планировок квартир - отличительная черта проектирования массового доступного и коммерческого видов жилища.

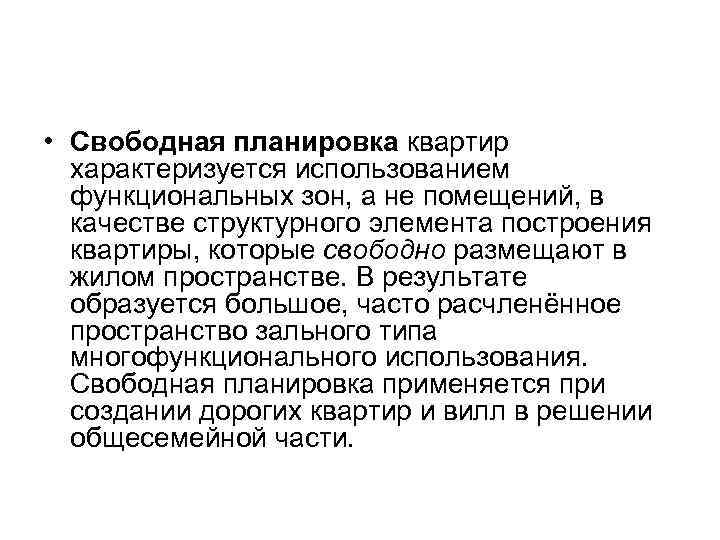

• Свободная планировка квартир характеризуется использованием функциональных зон, а не помещений, в качестве структурного элемента построения квартиры, которые свободно размещают в жилом пространстве. В результате образуется большое, часто расчленённое пространство зального типа многофункционального использования. Свободная планировка применяется при создании дорогих квартир и вилл в решении общесемейной части.

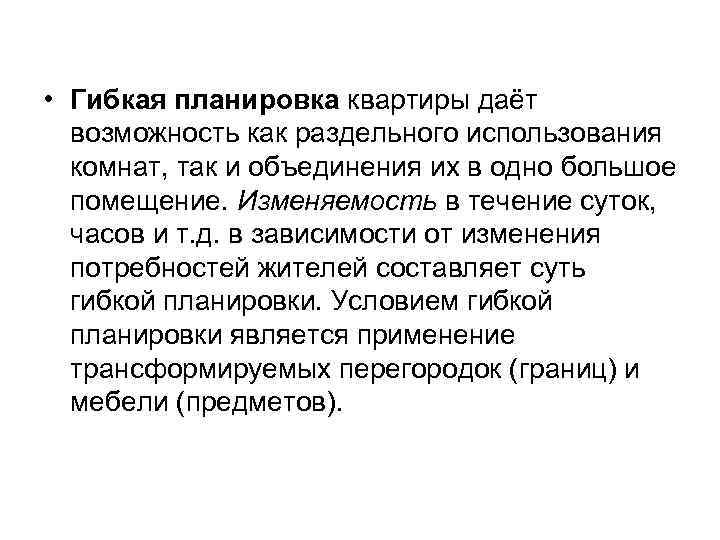

• Гибкая планировка квартиры даёт возможность как раздельного использования комнат, так и объединения их в одно большое помещение. Изменяемость в течение суток, часов и т. д. в зависимости от изменения потребностей жителей составляет суть гибкой планировки. Условием гибкой планировки является применение трансформируемых перегородок (границ) и мебели (предметов).

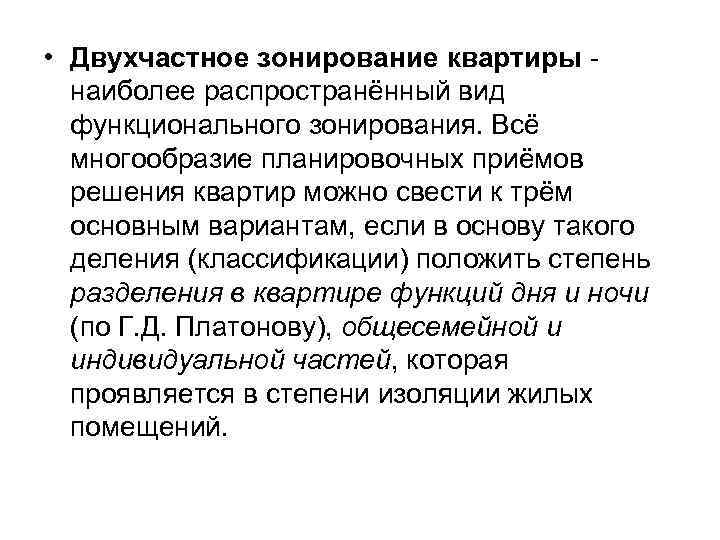

• Двухчастное зонирование квартиры наиболее распространённый вид функционального зонирования. Всё многообразие планировочных приёмов решения квартир можно свести к трём основным вариантам, если в основу такого деления (классификации) положить степень разделения в квартире функций дня и ночи (по Г. Д. Платонову), общесемейной и индивидуальной частей, которая проявляется в степени изоляции жилых помещений.

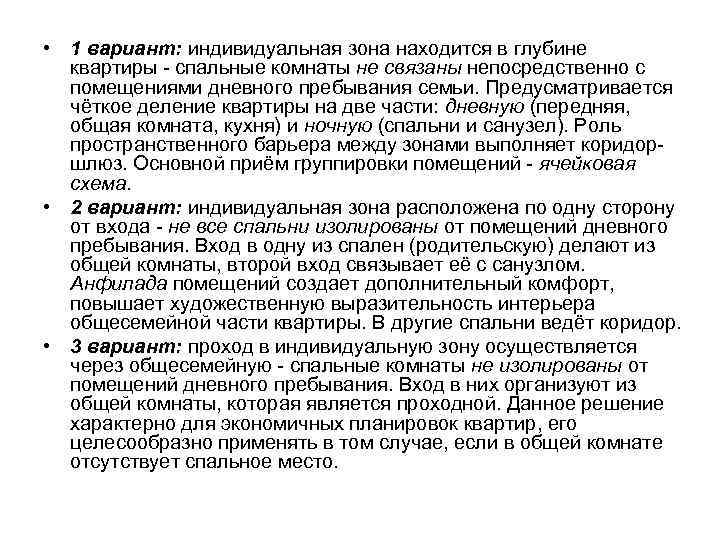

• 1 вариант: индивидуальная зона находится в глубине квартиры - спальные комнаты не связаны непосредственно с помещениями дневного пребывания семьи. Предусматривается чёткое деление квартиры на две части: дневную (передняя, общая комната, кухня) и ночную (спальни и санузел). Роль пространственного барьера между зонами выполняет коридоршлюз. Основной приём группировки помещений - ячейковая схема. • 2 вариант: индивидуальная зона расположена по одну сторону от входа - не все спальни изолированы от помещений дневного пребывания. Вход в одну из спален (родительскую) делают из общей комнаты, второй вход связывает её с санузлом. Анфилада помещений создает дополнительный комфорт, повышает художественную выразительность интерьера общесемейной части квартиры. В другие спальни ведёт коридор. • 3 вариант: проход в индивидуальную зону осуществляется через общесемейную - спальные комнаты не изолированы от помещений дневного пребывания. Вход в них организуют из общей комнаты, которая является проходной. Данное решение характерно для экономичных планировок квартир, его целесообразно применять в том случае, если в общей комнате отсутствует спальное место.

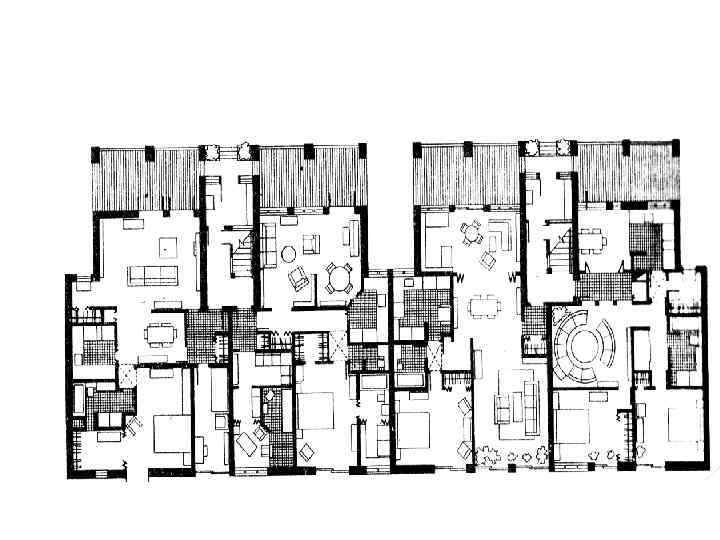

Рис. 27. Планировочная организация квартиры. 1 квартиры односторонней ориентации со входом с угла; 2 квартиры односторонней ориентации со входом в центральной части; 3 угловые квартиры; 4 квартиры с двухсторонней ориентацией. санузел имеют устойчивые функции и технологическое оборудование.

• Трёхчастное зонирование квартиры, т. е. разделение квартиры на три части по принципу однородности бытовых процессов, чаще применяют в больших квартирах или односемейных домах. • В квартире выделяют по назначению три части: общесемейного, индивидуального и хозяйственнобытового назначения. • Первые две части включают в себя общую комнату и спальни соответственно. • Третью образуют кухня, кладовые, санузлы, рабочие комнаты и т. п. • Зону хозяйственно-бытового назначения располагают в центре квартиры, она служит границей между общесемейными и личными помещениями. • Вход в квартиру организуют также в центральной части.
