แนะนำระบบเคร อขาย © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 1

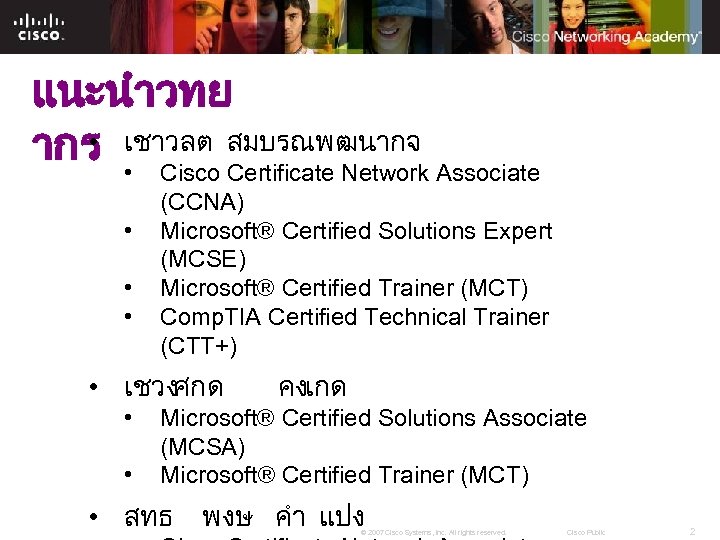

แนะนำวทย • สมบรณพฒนากจ ากร เชาวลต Certificate Network Associate • Cisco • • • (CCNA) Microsoft® Certified Solutions Expert (MCSE) Microsoft® Certified Trainer (MCT) Comp. TIA Certified Technical Trainer (CTT+) • เชวงศกด • • คงเกด Microsoft® Certified Solutions Associate (MCSA) Microsoft® Certified Trainer (MCT) • สทธ พงษ คำ แปง © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 2

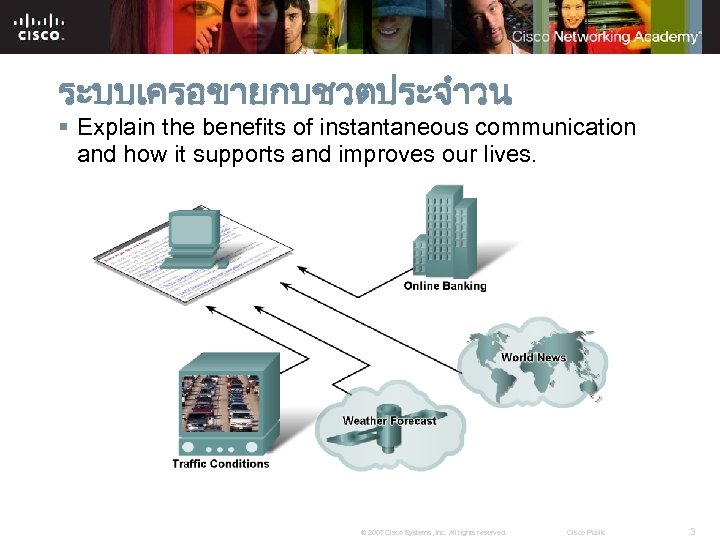

ระบบเครอขายกบชวตประจำวน § Explain the benefits of instantaneous communication and how it supports and improves our lives. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 3

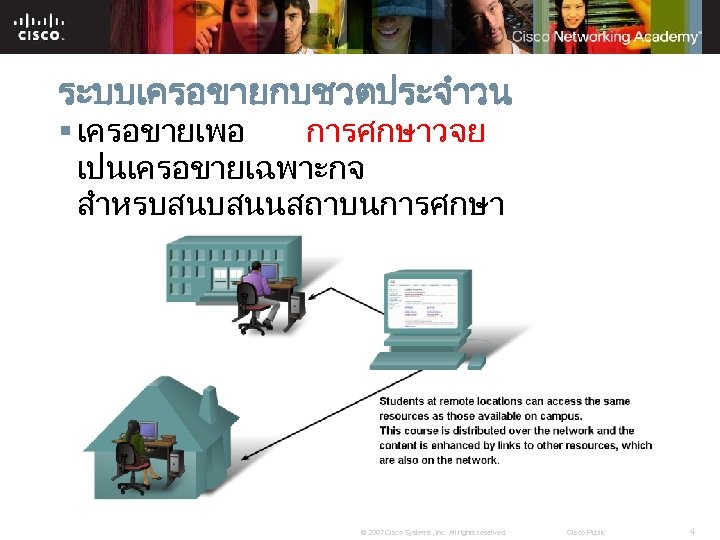

![ระบบเครอขายกบชวตประจำวน § เครอขายเพอ การศกษาวจย เปนเครอขายเฉพาะกจ สำหรบสนบสนนสถาบนการศกษา ดำเนนกจกรรมการเรยนการสอนและการว จย เชอมตอไปยงสถาบนการศกษาทวโลก [1] © 2007 Cisco Systems,](https://present5.com/presentation/1ba99e06d85064442ea7c16f7842792e/image-4.jpg "ระบบเครอขายกบชวตประจำวน § เครอขายเพอ การศกษาวจย เปนเครอขายเฉพาะกจ สำหรบสนบสนนสถาบนการศกษา ดำเนนกจกรรมการเรยนการสอนและการว จย เชอมตอไปยงสถาบนการศกษาทวโลก [1] © 2007 Cisco Systems,")
ระบบเครอขายกบชวตประจำวน § เครอขายเพอ การศกษาวจย เปนเครอขายเฉพาะกจ สำหรบสนบสนนสถาบนการศกษา ดำเนนกจกรรมการเรยนการสอนและการว จย เชอมตอไปยงสถาบนการศกษาทวโลก [1] © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 4

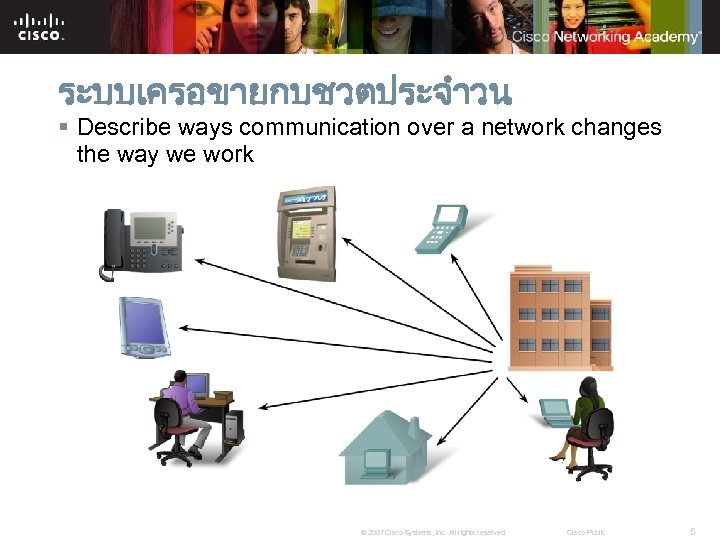

ระบบเครอขายกบชวตประจำวน § Describe ways communication over a network changes the way we work © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 5

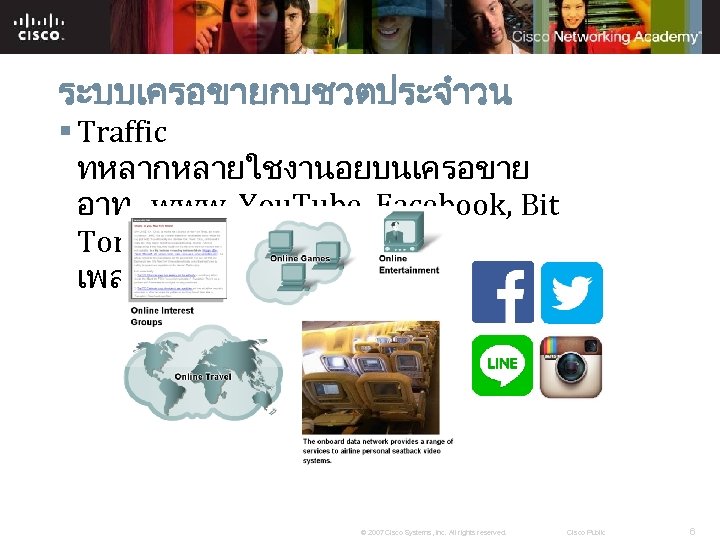

ระบบเครอขายกบชวตประจำวน § Traffic ทหลากหลายใชงานอยบนเครอขาย อาท www, You. Tube, Facebook, Bit Torrent, download ภาพยนต เพลงหรอรปภาพ © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 6

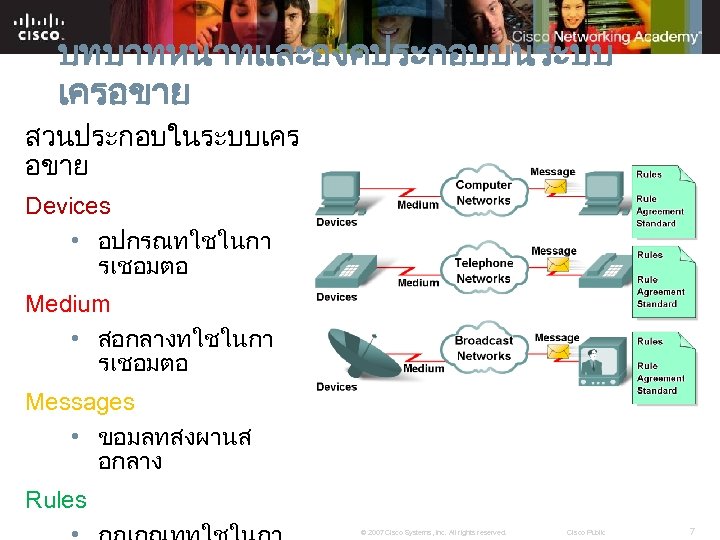

บทบาทหนาทและองคประกอบบนระบบ เครอขาย สวนประกอบในระบบเคร อขาย Devices • อปกรณทใชในกา รเชอมตอ Medium • สอกลางทใชในกา รเชอมตอ Messages • ขอมลทสงผานส อกลาง Rules © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 7

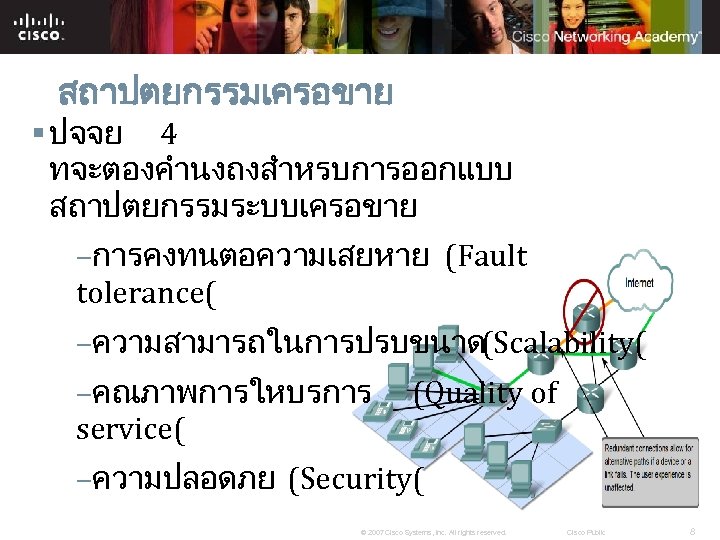

สถาปตยกรรมเครอขาย § ปจจย 4 ทจะตองคำนงถงสำหรบการออกแบบ สถาปตยกรรมระบบเครอขาย –การคงทนตอความเสยหาย (Fault tolerance( –ความสามารถในการปรบขนาด(Scalability( –คณภาพการใหบรการ service( (Quality of –ความปลอดภย (Security( © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 8

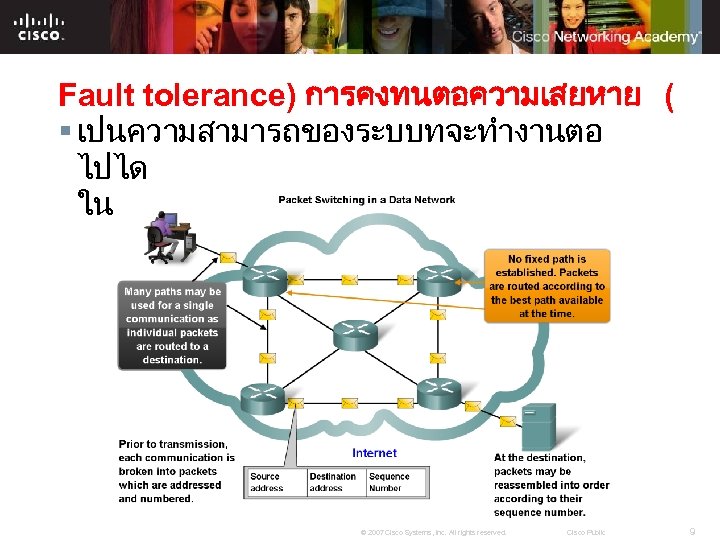

Fault tolerance) การคงทนตอความเสยหาย ( § เปนความสามารถของระบบทจะทำงานตอ ไปได ในสภาวะทมความเสยหายเกดขน © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 9

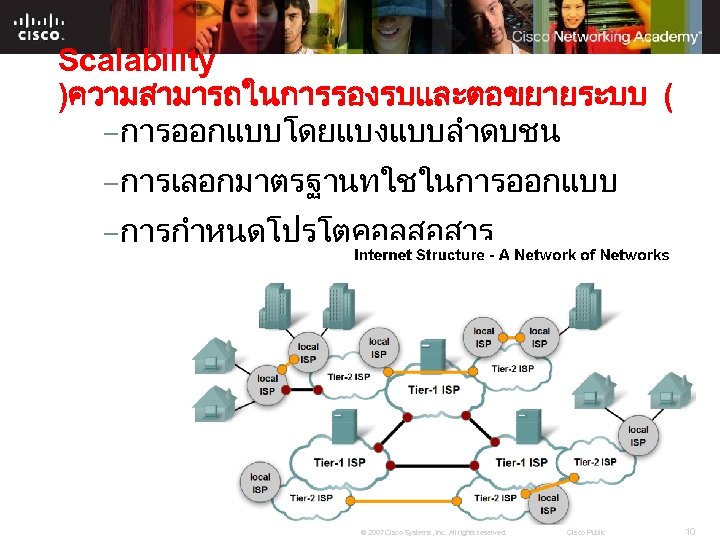

Scalability )ความสามารถในการรองรบและตอขยายระบบ ( –การออกแบบโดยแบงแบบลำดบชน –การเลอกมาตรฐานทใชในการออกแบบ –การกำหนดโปรโตคอลสอสาร © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 10

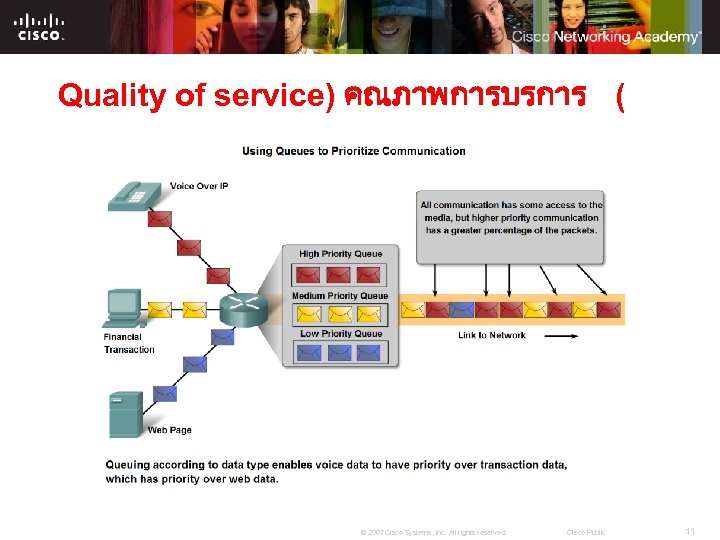

Quality of service) คณภาพการบรการ ( © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 11

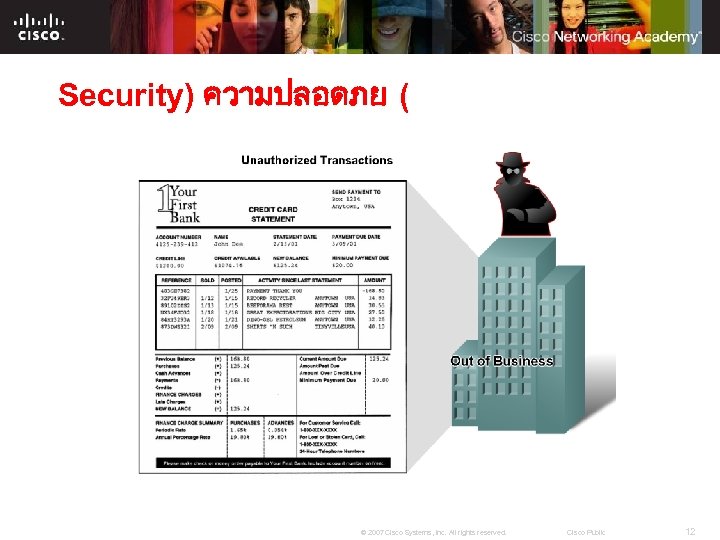

Security) ความปลอดภย ( © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 12

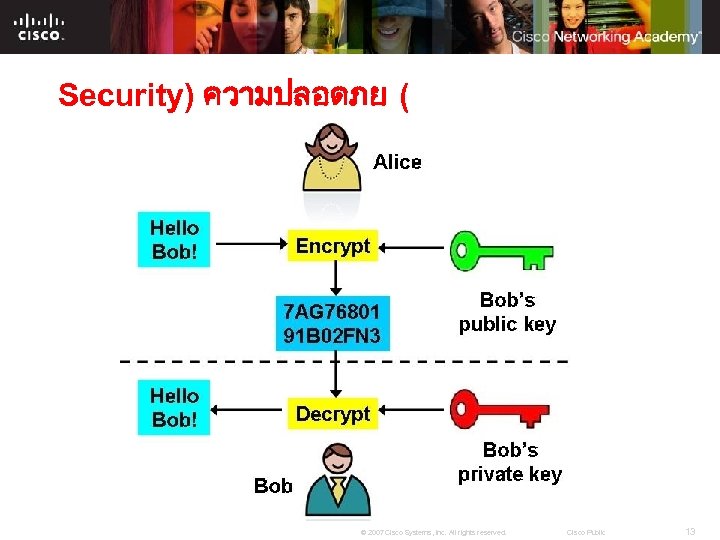

Security) ความปลอดภย ( © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 13

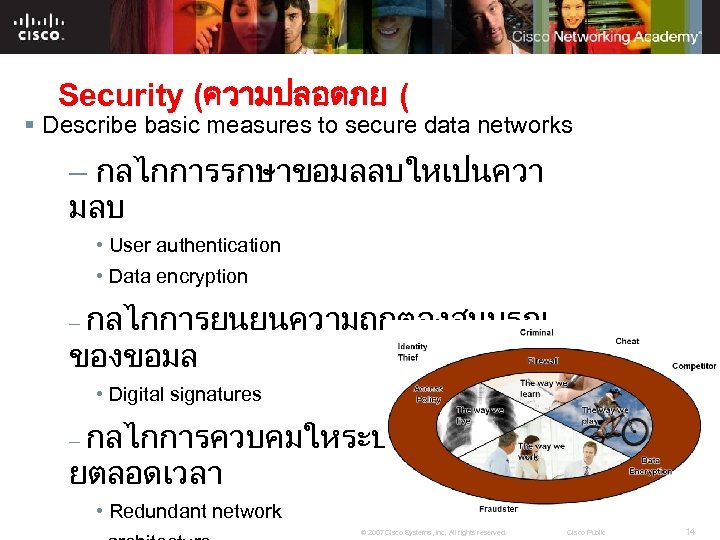

Security (ความปลอดภย ( § Describe basic measures to secure data networks – กลไกการรกษาขอมลลบใหเปนควา มลบ • User authentication • Data encryption – กลไกการยนยนความถกตองสมบรณ ของขอมล • Digital signatures – กลไกการควบคมใหระบบพรอมทำงานอ ยตลอดเวลา • Redundant network © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 14

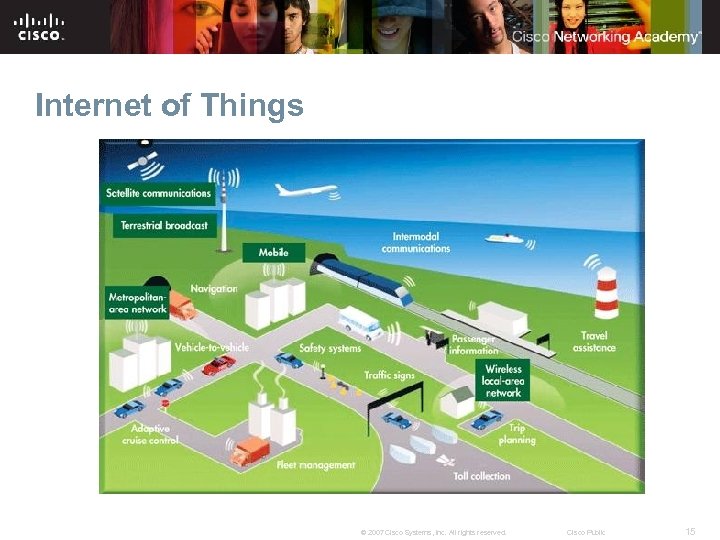

Internet of Things © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 15
Network Fundamental © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 16

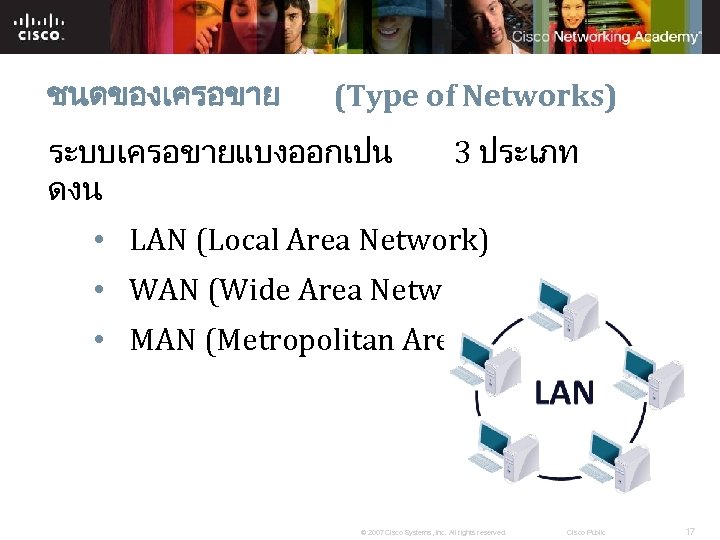

ชนดของเครอขาย (Type of Networks) ระบบเครอขายแบงออกเปน ดงน 3 ประเภท • LAN (Local Area Network) • WAN (Wide Area Network) • MAN (Metropolitan Area Network) © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 17

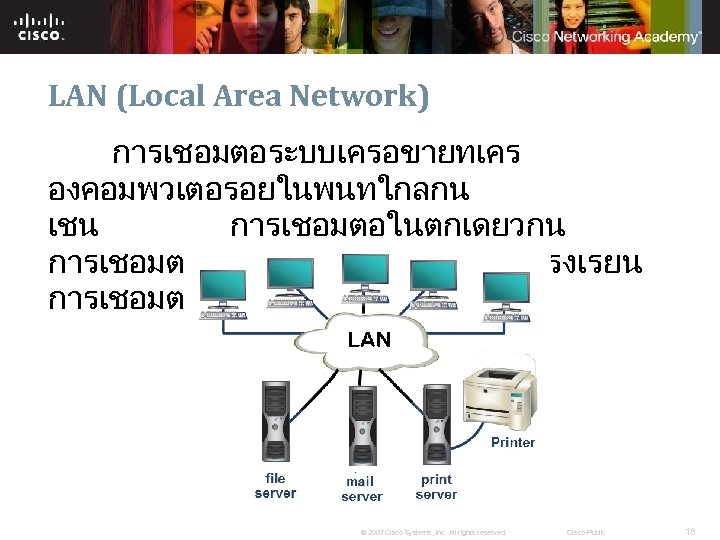

LAN (Local Area Network) การเชอมตอระบบเครอขายทเคร องคอมพวเตอรอยในพนทใกลกน เชน การเชอมตอในตกเดยวกน การเชอมตอในมหาวทยาลย , โรงเรยน การเชอมตอในหนวยงานตางๆ © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 18

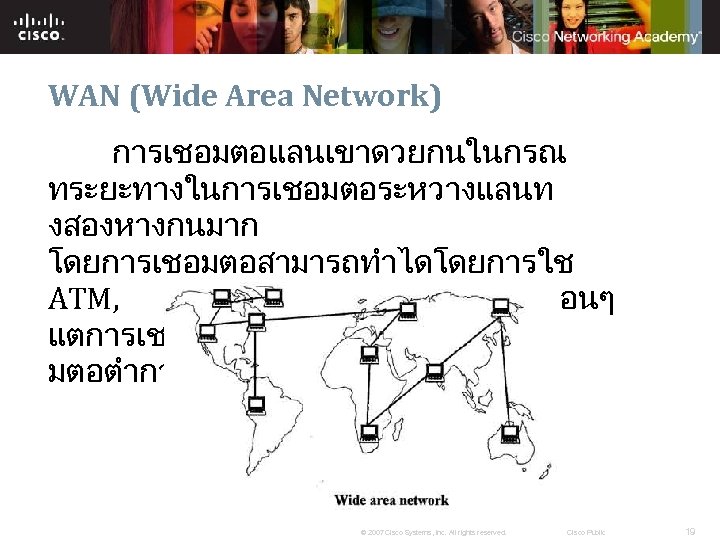

WAN (Wide Area Network) การเชอมตอแลนเขาดวยกนในกรณ ทระยะทางในการเชอมตอระหวางแลนท งสองหางกนมาก โดยการเชอมตอสามารถทำไดโดยการใช ATM, DSL, ISDN อนๆ แตการเชอมตอจะมความเรวในการเชอ มตอตำกวาการเชอมตอแบบแลน © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 19
Man (Metropolitan Area Network) เปนระบบเครอขายทมระยะทางไกลม ากกวาแลน เชนการเชอมโยงระหวางเมองหรอจงหว ด แตระบบแมนจะเลกกวาระบบแวน มกนยมใชการเชอมตอระหวางสาขาเขา มาทสำนกงานใหญ หรอเชอมตอระหวางหนวยงานตางๆ ขององคกร © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 20

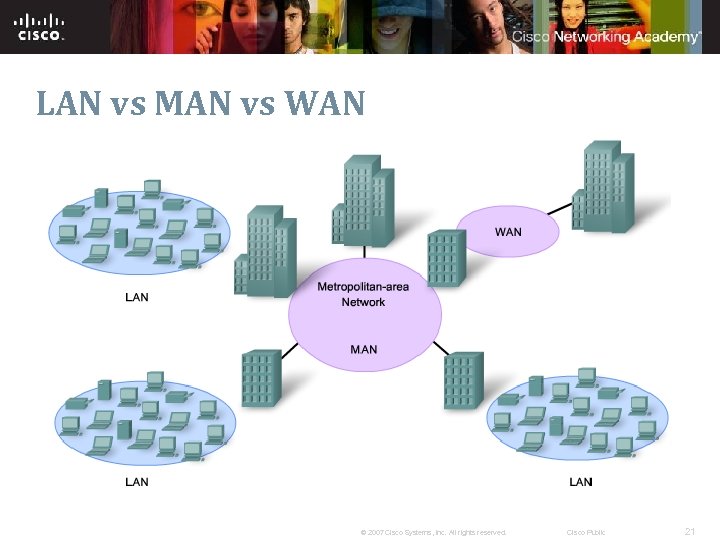

LAN vs MAN vs WAN © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 21

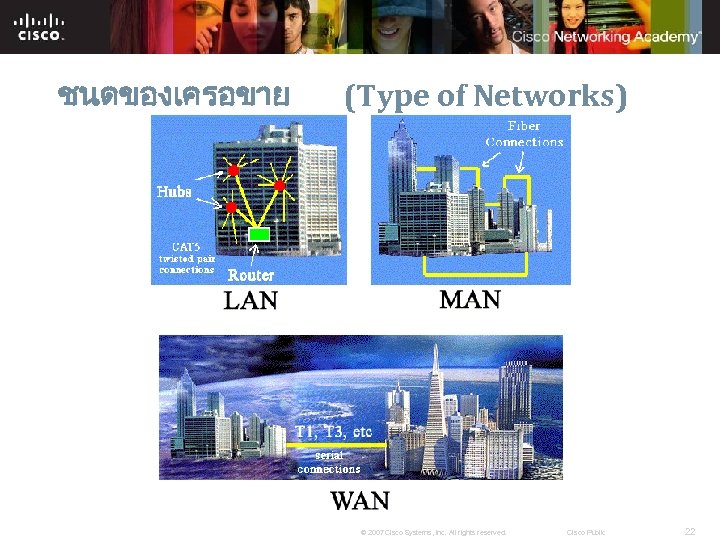

ชนดของเครอขาย (Type of Networks) © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 22

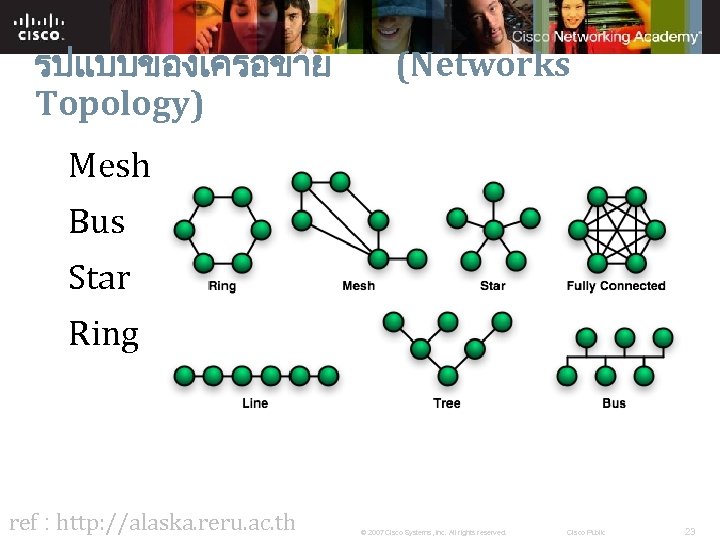

รปแบบของเครอขาย Topology) (Networks Mesh Bus Star Ring ref : http: //alaska. reru. ac. th © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 23

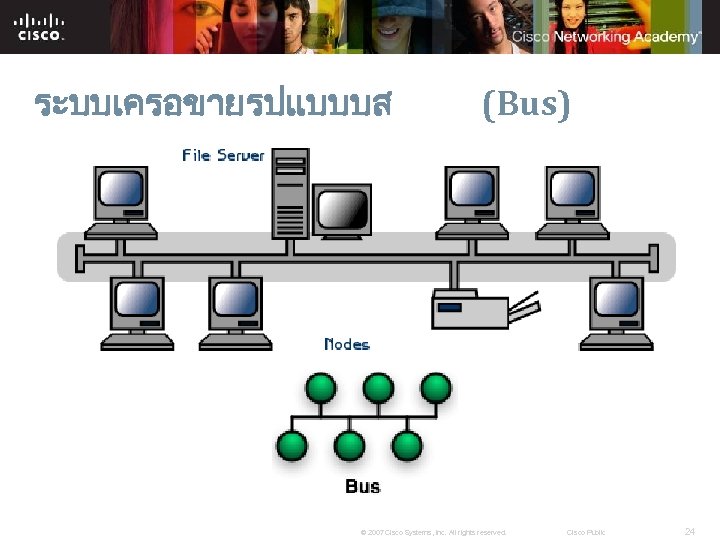

ระบบเครอขายรปแบบบส (Bus) © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 24

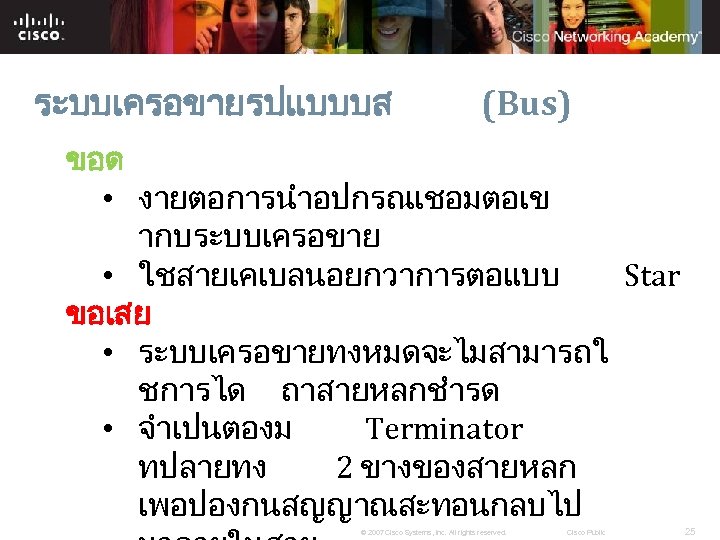

ระบบเครอขายรปแบบบส (Bus) ขอด • งายตอการนำอปกรณเชอมตอเข ากบระบบเครอขาย • ใชสายเคเบลนอยกวาการตอแบบ Star ขอเสย • ระบบเครอขายทงหมดจะไมสามารถใ ชการได ถาสายหลกชำรด • จำเปนตองม Terminator ทปลายทง 2 ขางของสายหลก เพอปองกนสญญาณสะทอนกลบไป © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 25

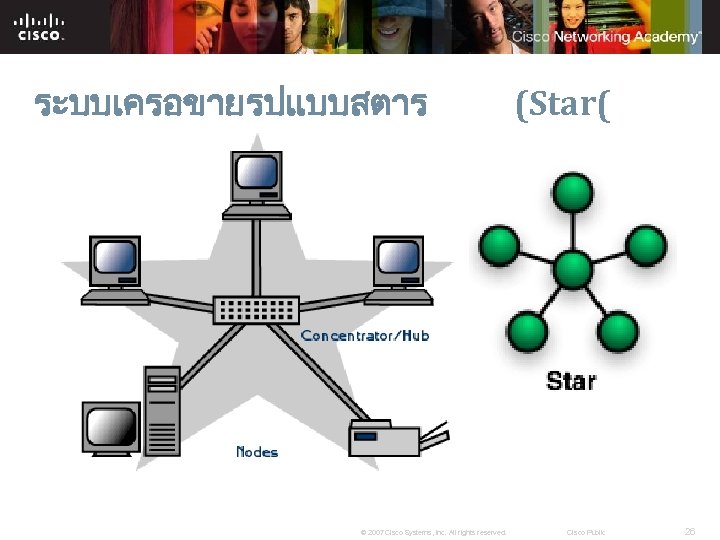

ระบบเครอขายรปแบบสตาร © 2007 Cisco Systems, Inc. All rights reserved. (Star( Cisco Public 26
ระบบเครอขายรปแบบสตาร (Star) ขอด • สามารถเพมเตมอปกรณ หรอถอดอปกรณออกไดงาย และไมรบกวนสวนอน • งายตอการตรวจสอบจดทเกดปญหา และการแยกอปกรณบางสวนออกจากระบ บ ขอเสย • ใชสายเคเบลมากกวาการตอแบบ Bus • ถา hub หรอ switch © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 27

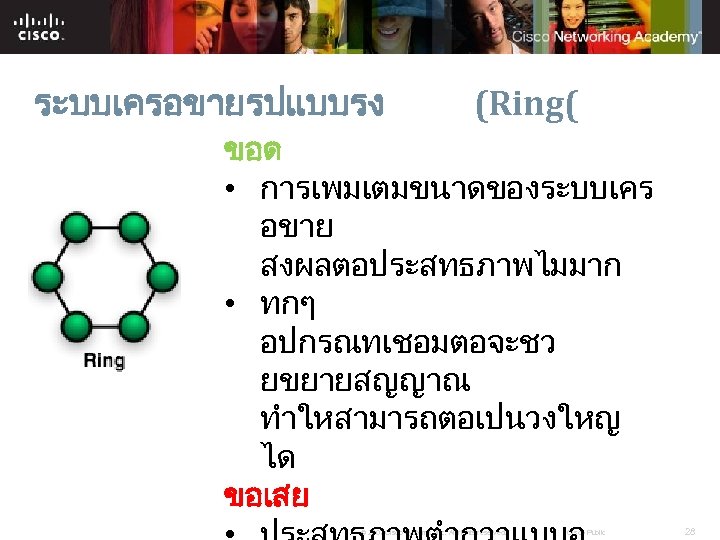

ระบบเครอขายรปแบบรง (Ring( ขอด • การเพมเตมขนาดของระบบเคร อขาย สงผลตอประสทธภาพไมมาก • ทกๆ อปกรณทเชอมตอจะชว ยขยายสญญาณ ทำใหสามารถตอเปนวงใหญ ได ขอเสย © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 28

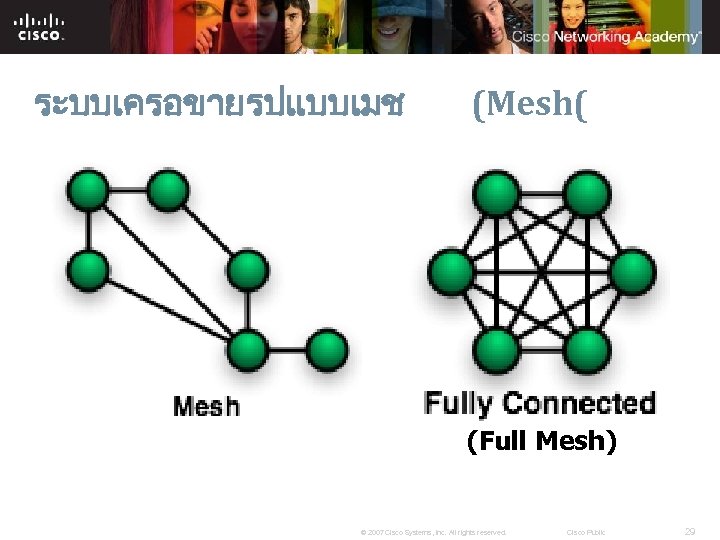

ระบบเครอขายรปแบบเมช (Mesh( (Full Mesh) © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 29

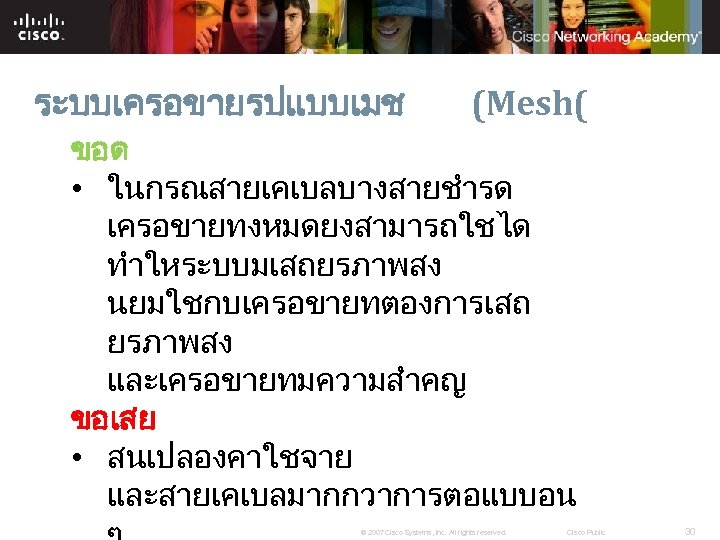

ระบบเครอขายรปแบบเมช (Mesh( ขอด • ในกรณสายเคเบลบางสายชำรด เครอขายทงหมดยงสามารถใชได ทำใหระบบมเสถยรภาพสง นยมใชกบเครอขายทตองการเสถ ยรภาพสง และเครอขายทมความสำคญ ขอเสย • สนเปลองคาใชจาย และสายเคเบลมากกวาการตอแบบอน © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 30

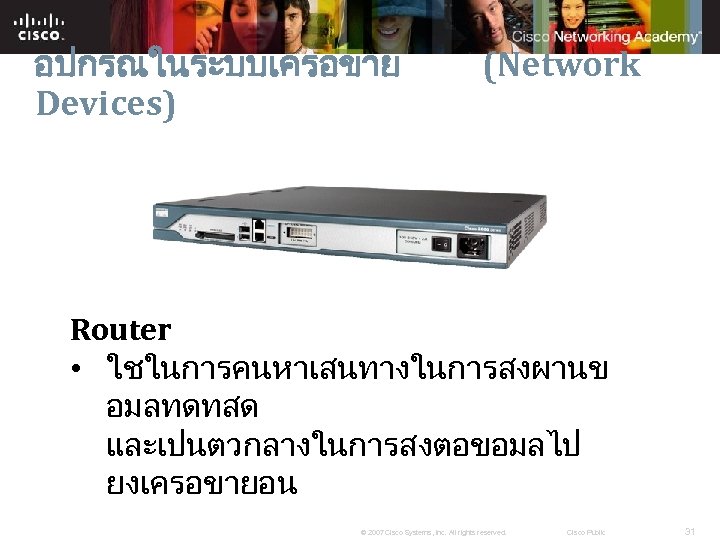

อปกรณในระบบเครอขาย Devices) (Network Router • ใชในการคนหาเสนทางในการสงผานข อมลทดทสด และเปนตวกลางในการสงตอขอมลไป ยงเครอขายอน © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 31

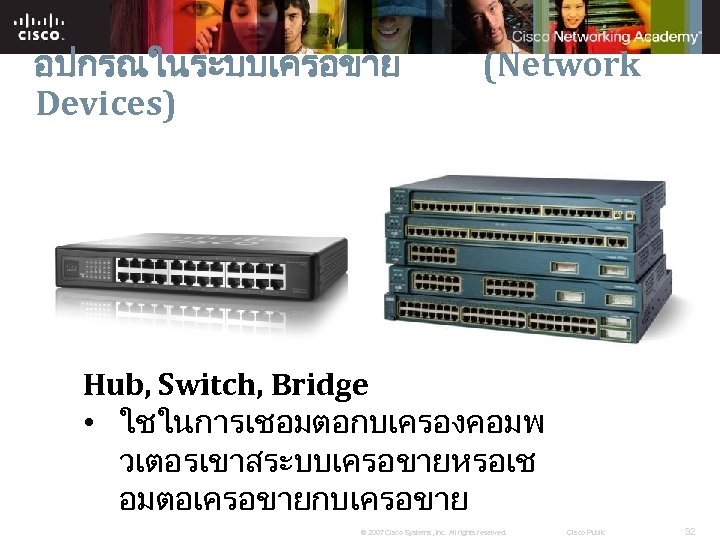

อปกรณในระบบเครอขาย Devices) (Network Hub, Switch, Bridge • ใชในการเชอมตอกบเครองคอมพ วเตอรเขาสระบบเครอขายหรอเช อมตอเครอขายกบเครอขาย © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 32

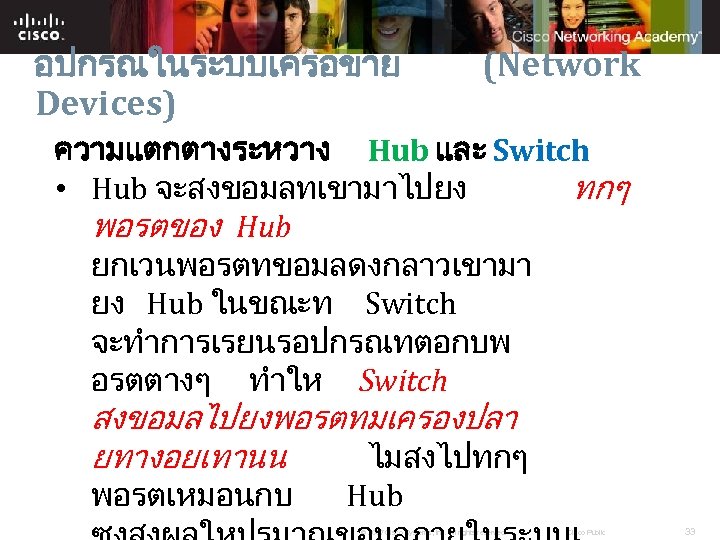

อปกรณในระบบเครอขาย Devices) (Network ความแตกตางระหวาง Hub และ Switch • Hub จะสงขอมลทเขามาไปยง ทกๆ พอรตของ Hub ยกเวนพอรตทขอมลดงกลาวเขามา ยง Hub ในขณะท Switch จะทำการเรยนรอปกรณทตอกบพ อรตตางๆ ทำให Switch สงขอมลไปยงพอรตทมเครองปลา ยทางอยเทานน ไมสงไปทกๆ พอรตเหมอนกบ Hub © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 33

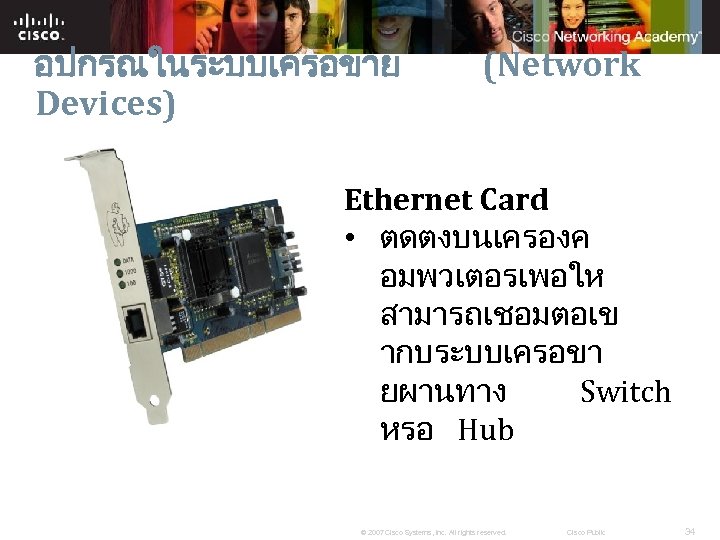

อปกรณในระบบเครอขาย Devices) (Network Ethernet Card • ตดตงบนเครองค อมพวเตอรเพอให สามารถเชอมตอเข ากบระบบเครอขา ยผานทาง Switch หรอ Hub © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 34
อปกรณในระบบเครอขาย Devices) (Network Modem • ใชในการเชอมตอระบบเครอขายผานทา งสายโทรศพท (legacy device) • เพอใชในการแปลงสญญาน © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 35

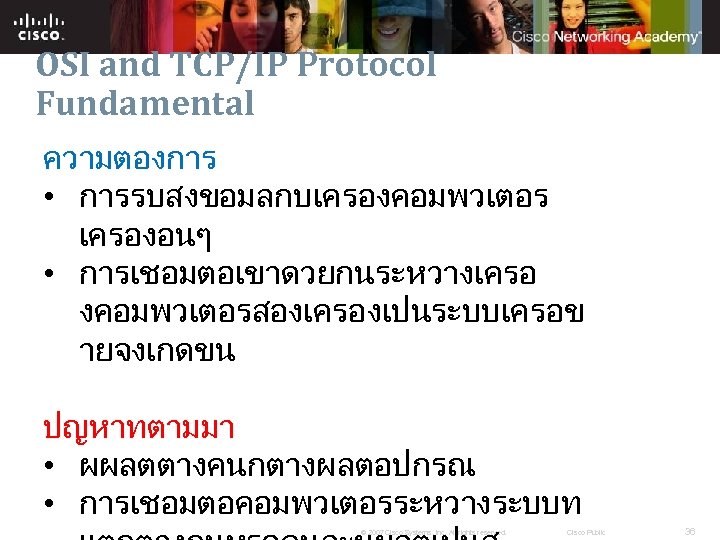

OSI and TCP/IP Protocol Fundamental ความตองการ • การรบสงขอมลกบเครองคอมพวเตอร เครองอนๆ • การเชอมตอเขาดวยกนระหวางเครอ งคอมพวเตอรสองเครองเปนระบบเครอข ายจงเกดขน ปญหาทตามมา • ผผลตตางคนกตางผลตอปกรณ • การเชอมตอคอมพวเตอรระหวางระบบท © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 36
OSI and TCP/IP Protocol Fundamental ปญหาทตามมา (ตอ ( • เนองมาจากขาดมาตรฐานสวนกลางท จำเปนตองใชในการรบสงขอมล • ผผลตแตละรายจะมมาตรฐานของตนเ องซงเขากนไมไดกบของผผล ตรายอน ๆ • ทำใหผใชตองผกตดอยกบผ ผลตรายใดรายหนง • เปนขดจำกดในการเชอมตอคอมพ วเตอรแตละชนดไมใหรบสงขอ © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 37

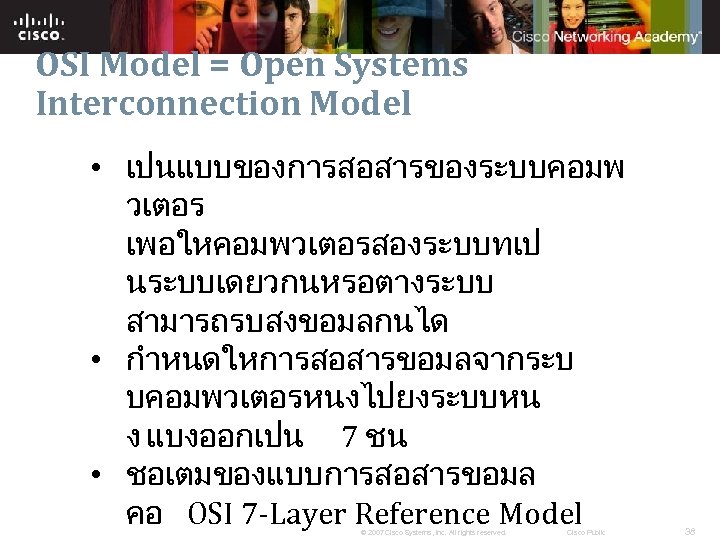

OSI Model = Open Systems Interconnection Model • เปนแบบของการสอสารของระบบคอมพ วเตอร เพอใหคอมพวเตอรสองระบบทเป นระบบเดยวกนหรอตางระบบ สามารถรบสงขอมลกนได • กำหนดใหการสอสารขอมลจากระบ บคอมพวเตอรหนงไปยงระบบหน ง แบงออกเปน 7 ชน • ชอเตมของแบบการสอสารขอมล คอ OSI 7 -Layer Reference Model © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 38
Open Systems Interconnection Model) OSI( © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 39

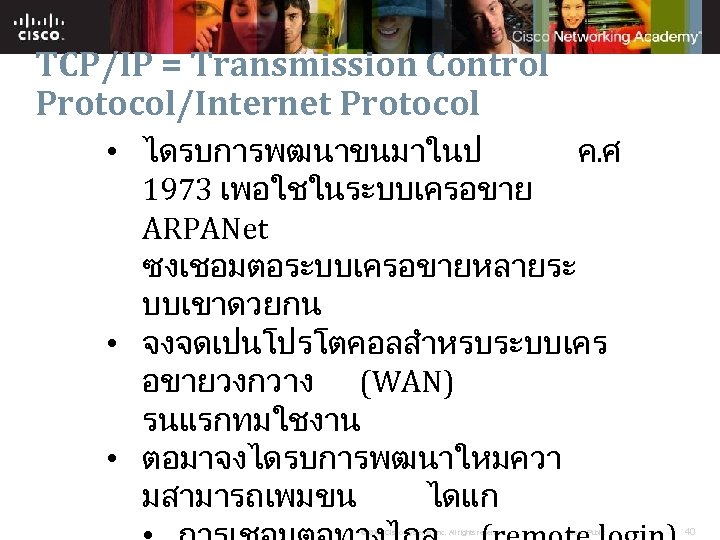

TCP/IP = Transmission Control Protocol/Internet Protocol • ไดรบการพฒนาขนมาในป ค. ศ 1973 เพอใชในระบบเครอขาย ARPANet ซงเชอมตอระบบเครอขายหลายระ บบเขาดวยกน • จงจดเปนโปรโตคอลสำหรบระบบเคร อขายวงกวาง (WAN) รนแรกทมใชงาน • ตอมาจงไดรบการพฒนาใหมควา มสามารถเพมขน ไดแก © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 40

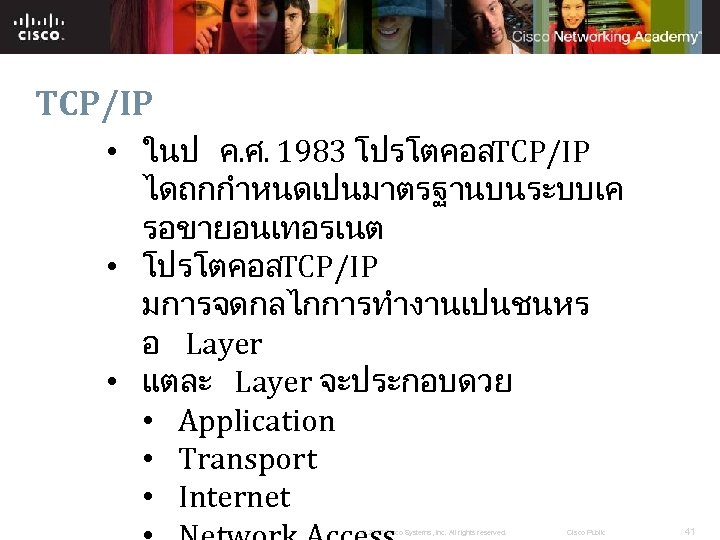

TCP/IP • ในป ค. ศ. 1983 โปรโตคอลTCP/IP ไดถกกำหนดเปนมาตรฐานบนระบบเค รอขายอนเทอรเนต • โปรโตคอลTCP/IP มการจดกลไกการทำงานเปนชนหร อ Layer • แตละ Layer จะประกอบดวย • Application • Transport • Internet © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 41

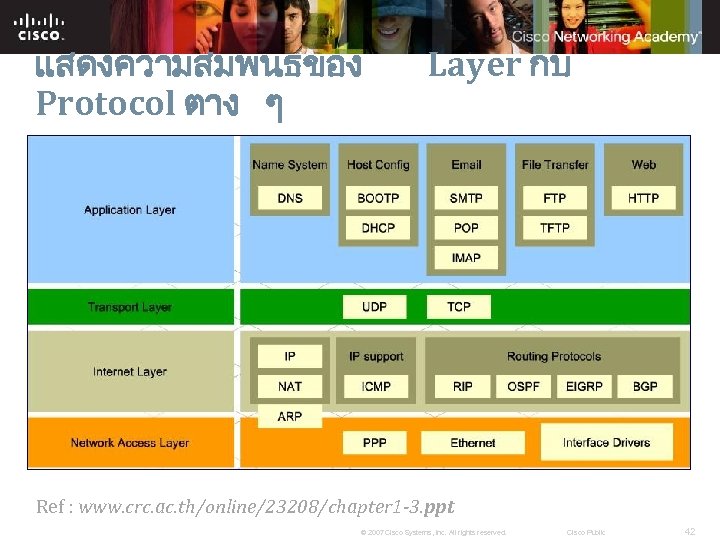

แสดงความสมพนธของ Protocol ตาง ๆ Layer กบ Ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 42

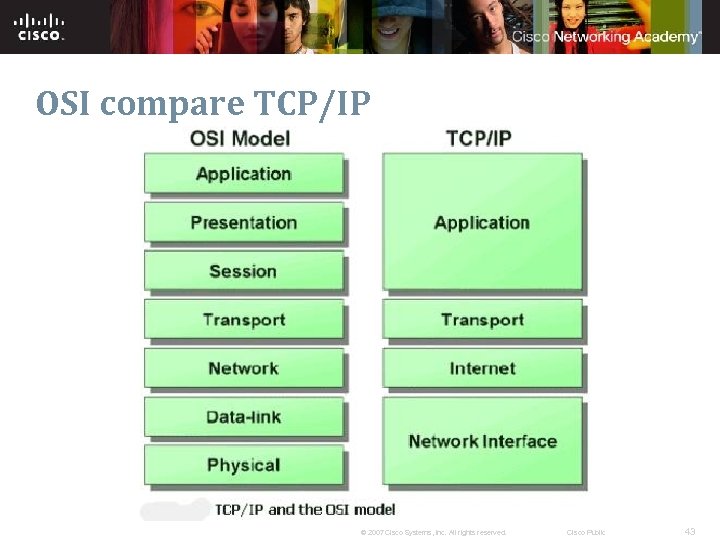

OSI compare TCP/IP © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 43
พนฐานดานการเชอมตอเครอขา ย (Internetworking) 1. Ethernet ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 44

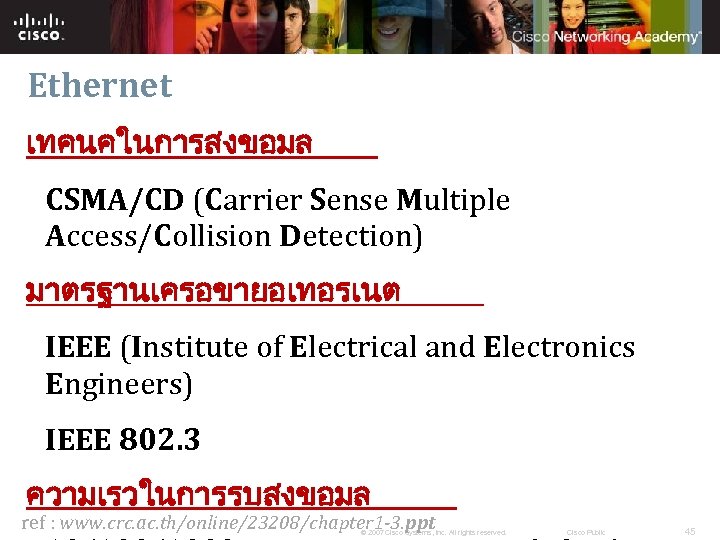

Ethernet เทคนคในการสงขอมล CSMA/CD (Carrier Sense Multiple Access/Collision Detection) มาตรฐานเครอขายอเทอรเนต IEEE (Institute of Electrical and Electronics Engineers) IEEE 802. 3 ความเรวในการรบสงขอมล ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 45

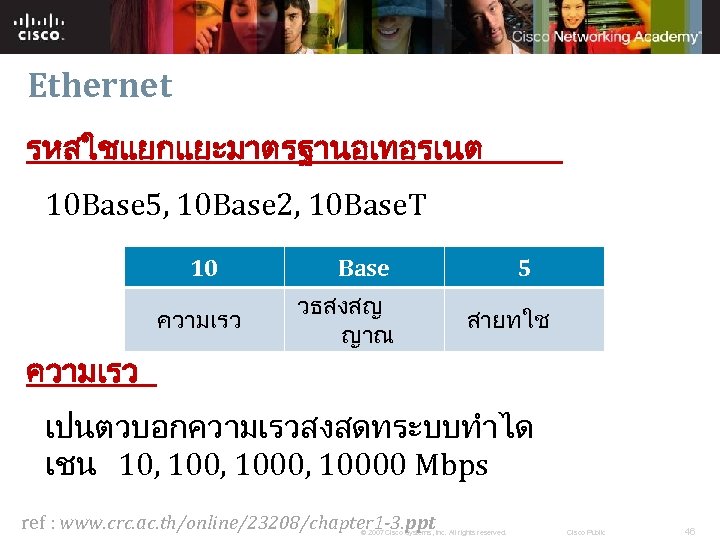

Ethernet รหสใชแยกแยะมาตรฐานอเทอรเนต 10 Base 5, 10 Base 2, 10 Base. T 10 ความเรว Base วธสงสญ ญาณ 5 สายทใช เปนตวบอกความเรวสงสดทระบบทำได เชน 10, 1000, 10000 Mbps ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 46

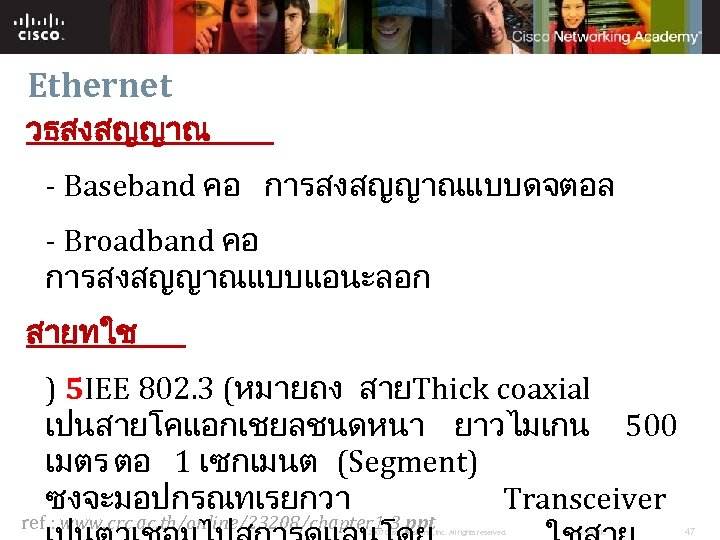

Ethernet วธสงสญญาณ - Baseband คอ การสงสญญาณแบบดจตอล - Broadband คอ การสงสญญาณแบบแอนะลอก สายทใช ) 5 IEE 802. 3 (หมายถง สายThick coaxial เปนสายโคแอกเชยลชนดหนา ยาวไมเกน 500 เมตร ตอ 1 เซกเมนต (Segment) ซงจะมอปกรณทเรยกวา Transceiver ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 47

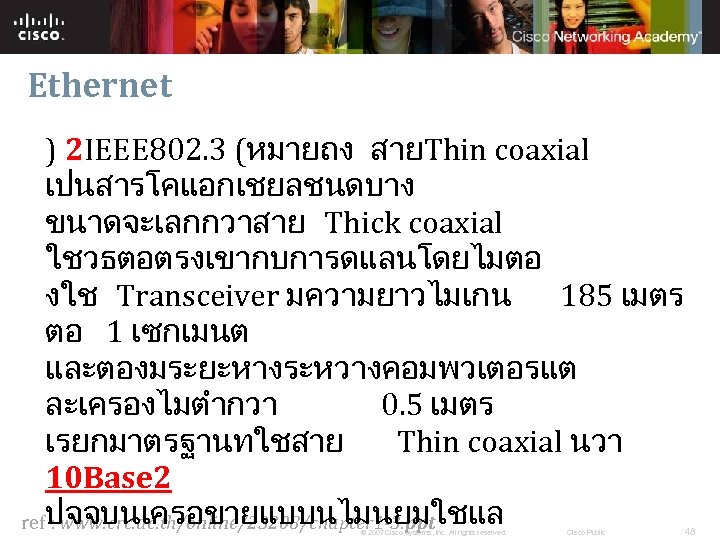

Ethernet ) 2 IEEE 802. 3 (หมายถง สายThin coaxial เปนสารโคแอกเชยลชนดบาง ขนาดจะเลกกวาสาย Thick coaxial ใชวธตอตรงเขากบการดแลนโดยไมตอ งใช Transceiver มความยาวไมเกน 185 เมตร ตอ 1 เซกเมนต และตองมระยะหางระหวางคอมพวเตอรแต ละเครองไมตำกวา 0. 5 เมตร เรยกมาตรฐานทใชสาย Thin coaxial นวา 10 Base 2 refปจจบนเครอขายแบบนไมนยมใชแล : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 48

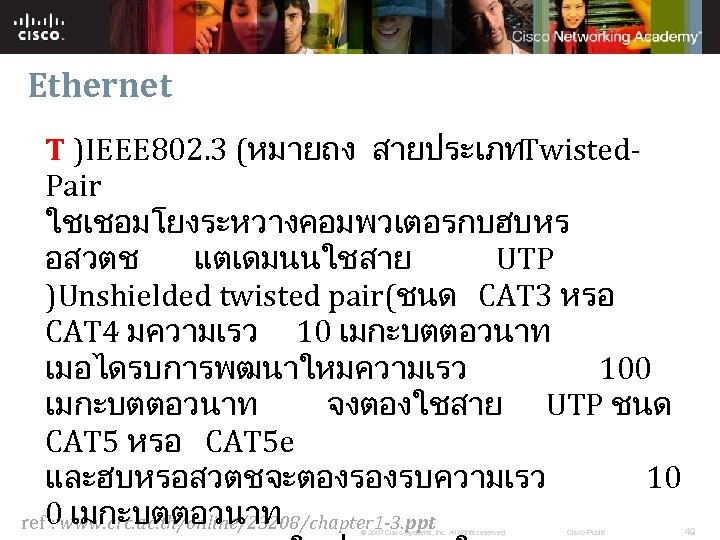

Ethernet T )IEEE 802. 3 (หมายถง สายประเภทTwisted. Pair ใชเชอมโยงระหวางคอมพวเตอรกบฮบหร อสวตช แตเดมนนใชสาย UTP )Unshielded twisted pair(ชนด CAT 3 หรอ CAT 4 มความเรว 10 เมกะบตตอวนาท เมอไดรบการพฒนาใหมความเรว 100 เมกะบตตอวนาท จงตองใชสาย UTP ชนด CAT 5 หรอ CAT 5 e และฮบหรอสวตชจะตองรองรบความเรว 10 ref 0 www. crc. ac. th/online/23208/chapter 1 -3. ppt : เมกะบตตอวนาท © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 49

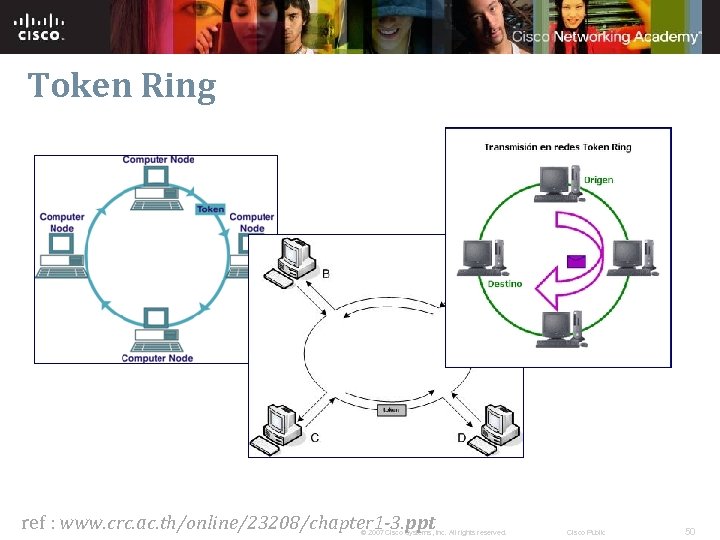

Token Ring ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 50

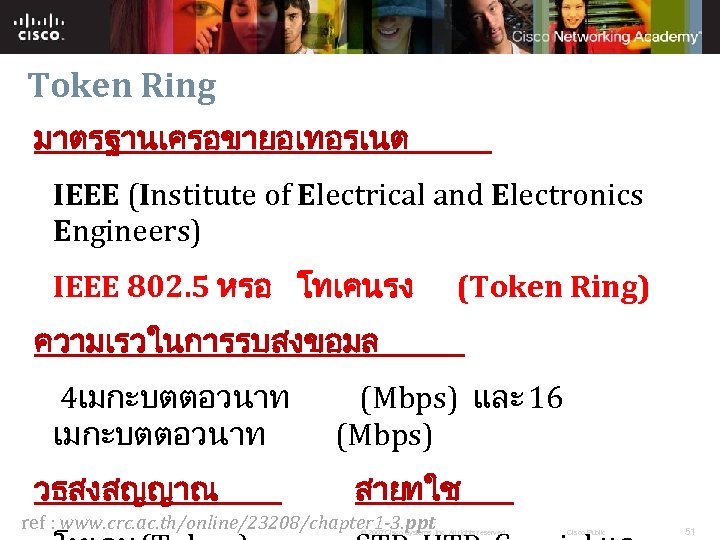

Token Ring มาตรฐานเครอขายอเทอรเนต IEEE (Institute of Electrical and Electronics Engineers) IEEE 802. 5 หรอ โทเคนรง (Token Ring) ความเรวในการรบสงขอมล 4เมกะบตตอวนาท วธสงสญญาณ (Mbps) และ 16 (Mbps) สายทใช ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 51

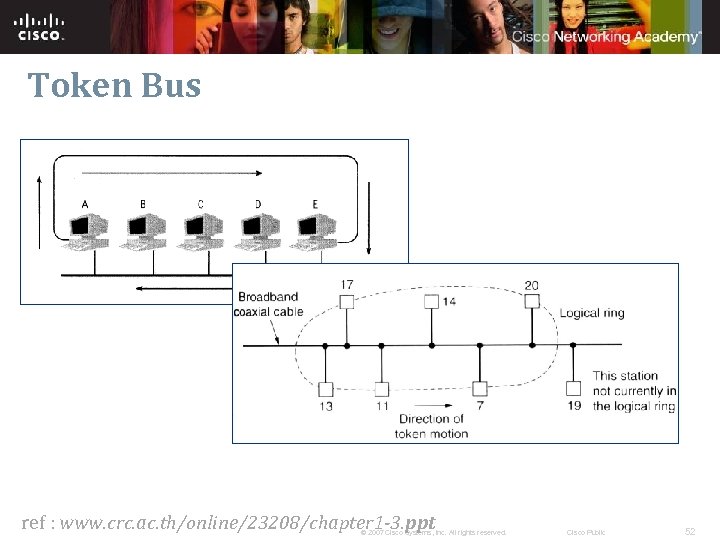

Token Bus ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 52

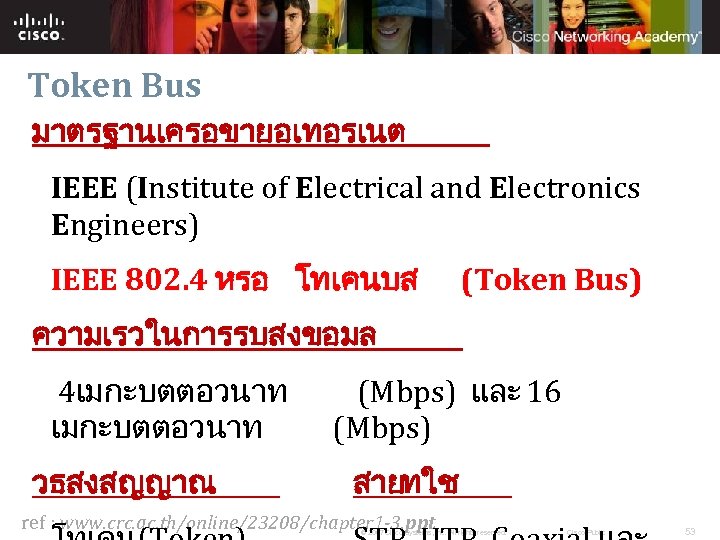

Token Bus มาตรฐานเครอขายอเทอรเนต IEEE (Institute of Electrical and Electronics Engineers) IEEE 802. 4 หรอ โทเคนบส (Token Bus) ความเรวในการรบสงขอมล 4เมกะบตตอวนาท วธสงสญญาณ (Mbps) และ 16 (Mbps) สายทใช ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 53

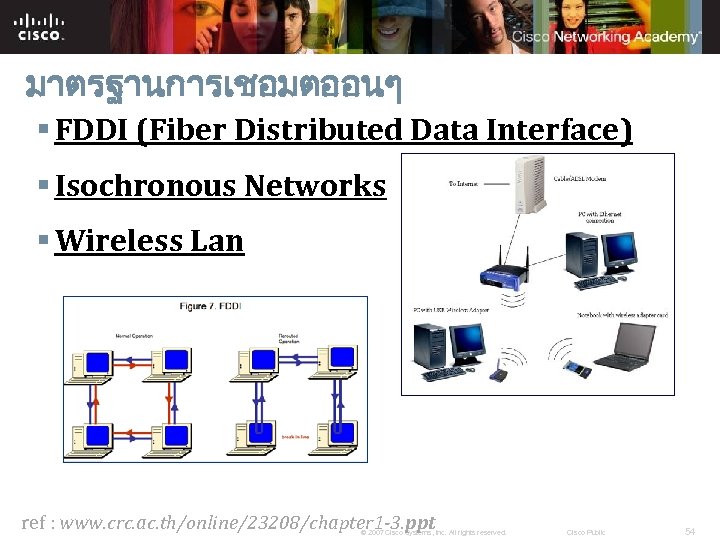

มาตรฐานการเชอมตออนๆ § FDDI (Fiber Distributed Data Interface) § Isochronous Networks § Wireless Lan ref : www. crc. ac. th/online/23208/chapter 1 -3. ppt © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 54

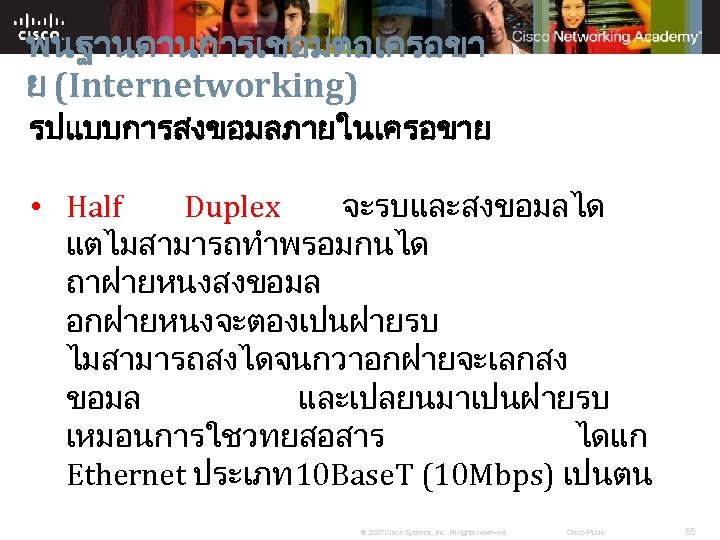

พนฐานดานการเชอมตอเครอขา ย (Internetworking) รปแบบการสงขอมลภายในเครอขาย • Half Duplex จะรบและสงขอมลได แตไมสามารถทำพรอมกนได ถาฝายหนงสงขอมล อกฝายหนงจะตองเปนฝายรบ ไมสามารถสงไดจนกวาอกฝายจะเลกสง ขอมล และเปลยนมาเปนฝายรบ เหมอนการใชวทยสอสาร ไดแก Ethernet ประเภท 10 Base. T (10 Mbps) เปนตน © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 55
สายสอสารสญญ าณ (Network Cabling) cisco certified network associate (ccna) © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 56

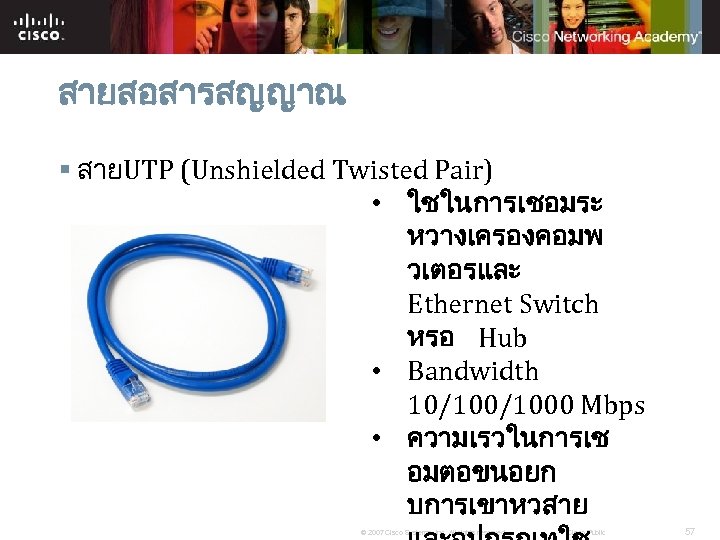

สายสอสารสญญาณ § สายUTP (Unshielded Twisted Pair) • ใชในการเชอมระ หวางเครองคอมพ วเตอรและ Ethernet Switch หรอ Hub • Bandwidth 10/1000 Mbps • ความเรวในการเช อมตอขนอยก บการเขาหวสาย © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 57

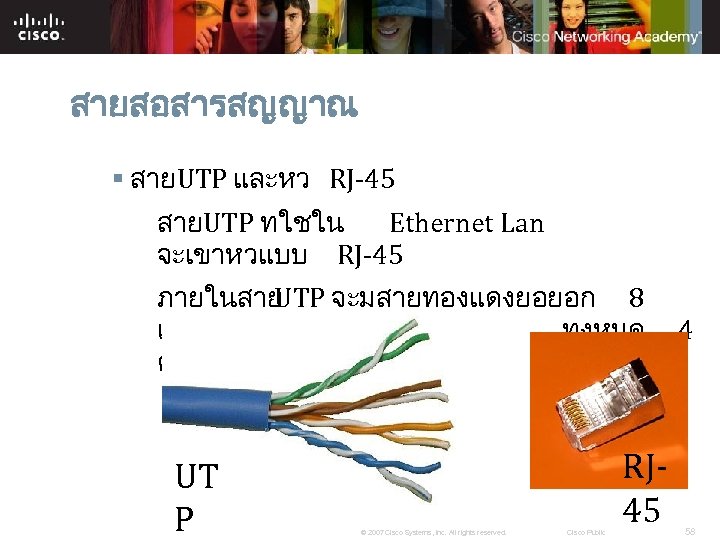

สายสอสารสญญาณ § สายUTP และหว RJ-45 สายUTP ทใชใน Ethernet Lan จะเขาหวแบบ RJ-45 ภายในสาย UTP จะมสายทองแดงยอยอก 8 เสน โดยถกจดกลมเปนคๆ ทงหมด ค UT P © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public RJ 45 4 58

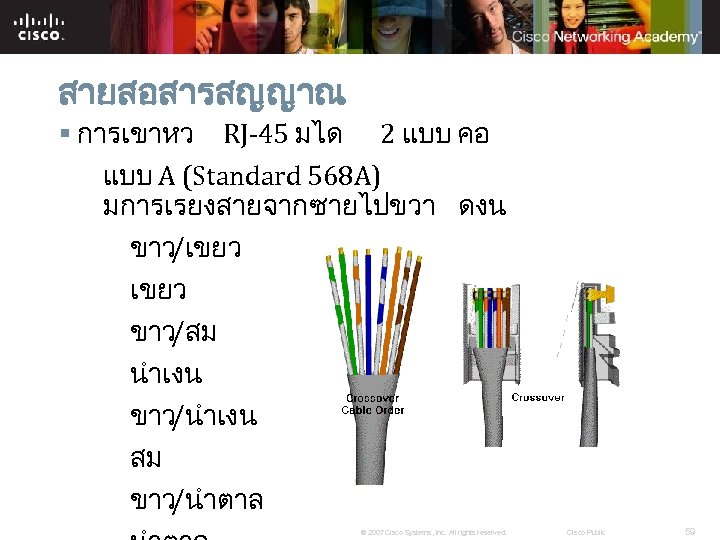

สายสอสารสญญาณ § การเขาหว RJ-45 มได 2 แบบ คอ แบบ A (Standard 568 A) มการเรยงสายจากซายไปขวา ดงน ขาว/เขยว ขาว/สม นำเงน ขาว/นำเงน สม ขาว/นำตาล © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 59
สายสอสารสญญาณ แบบ B (Standard 568 B) เปนแบบทนยมใชกนมาก มการเรยงสายจากซายไปขวา ดงน ขาว/สม สม ขาวเขยว นำเงน ขาว/นำเงน เขยว ขาว/นำตาล © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 60

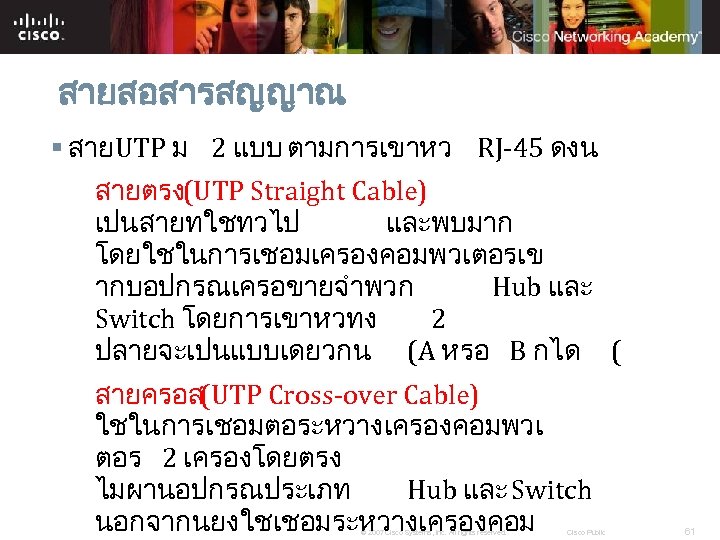

สายสอสารสญญาณ § สายUTP ม 2 แบบ ตามการเขาหว RJ-45 ดงน สายตรง(UTP Straight Cable) เปนสายทใชทวไป และพบมาก โดยใชในการเชอมเครองคอมพวเตอรเข ากบอปกรณเครอขายจำพวก Hub และ Switch โดยการเขาหวทง 2 ปลายจะเปนแบบเดยวกน (A หรอ B กได ( สายครอส(UTP Cross-over Cable) ใชในการเชอมตอระหวางเครองคอมพวเ ตอร 2 เครองโดยตรง ไมผานอปกรณประเภท Hub และ Switch นอกจากนยงใชเชอมระหวางเครองคอม © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 61

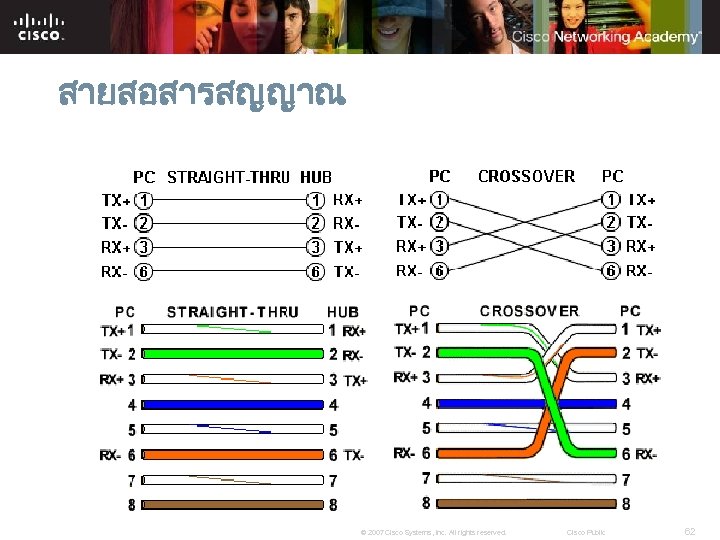

สายสอสารสญญาณ © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 62

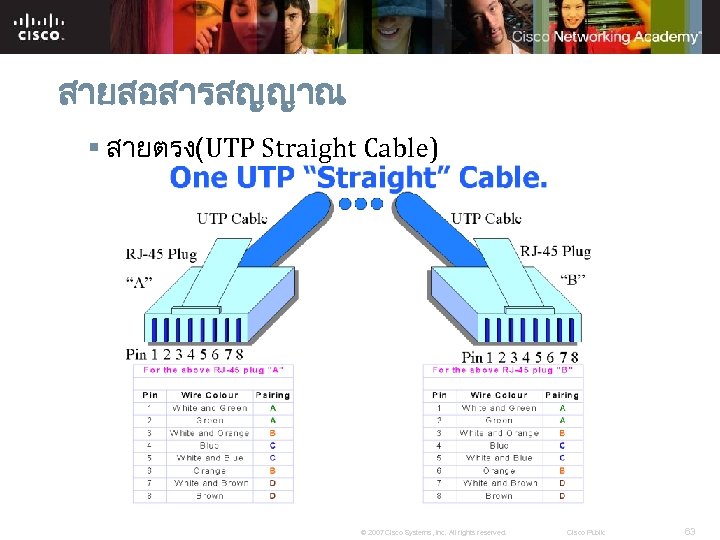

สายสอสารสญญาณ § สายตรง(UTP Straight Cable) © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 63

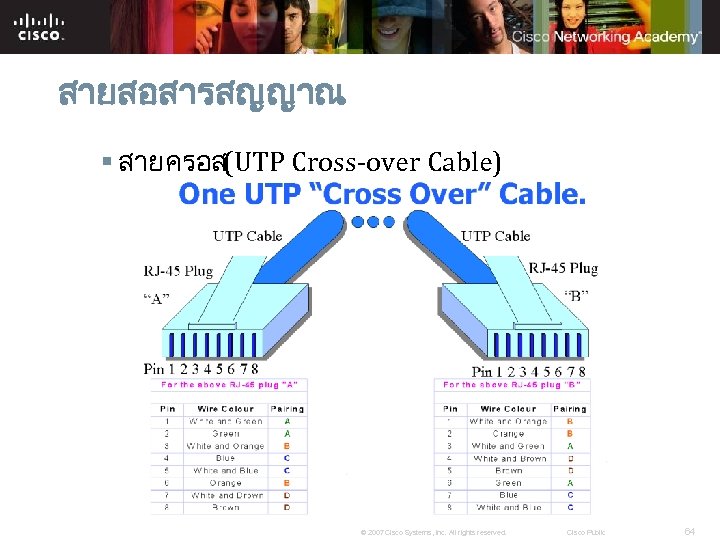

สายสอสารสญญาณ § สายครอส(UTP Cross-over Cable) © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 64

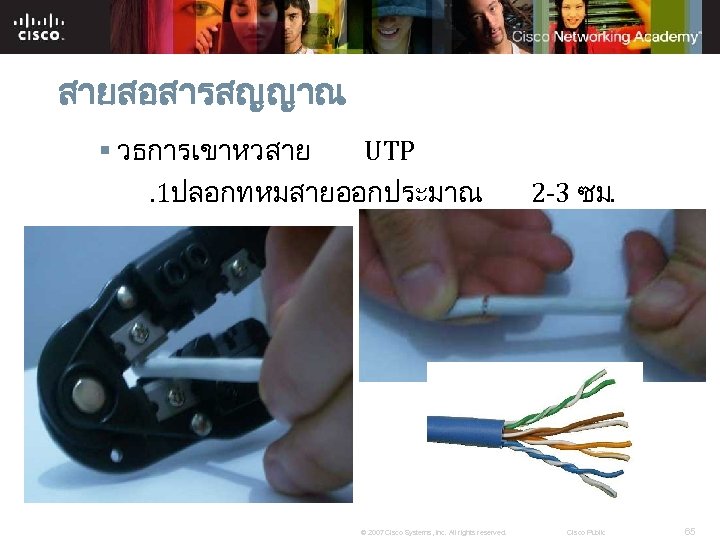

สายสอสารสญญาณ § วธการเขาหวสาย UTP. 1ปลอกทหมสายออกประมาณ © 2007 Cisco Systems, Inc. All rights reserved. 2 -3 ซม. Cisco Public 65
สายสอสารสญญาณ 2. เรยงสายทง 4 คใหถกตองตามรปแบบทตองการ (A หรอ B) แลวตดใหสายทกเสนยาวเทากน โดยใหยาวออกจากทหมสายประมาณ 1. 7 ซม. © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 66
สายสอสารสญญาณ. 3สอดสายทจดเรยงเรยบรอยแลว เขาไปยงหว RJ-45 โดยใสเขาไปใหสด และแนนแลวจงใชทเขาหวสายหนบ เพอดนใหเขาท © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 67

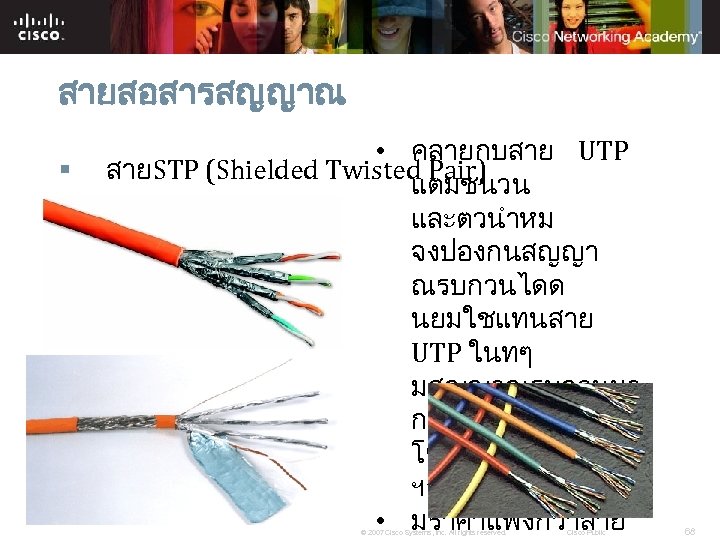

สายสอสารสญญาณ § • คลายกบสาย UTP สายSTP (Shielded Twisted Pair) แตมชนวน และตวนำหม จงปองกนสญญา ณรบกวนไดด นยมใชแทนสาย UTP ในทๆ มสญญาณรบกวนมา ก เชน โรงงานอตสาหกรรม ฯลฯ • มราคาแพงกวาสาย © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 68

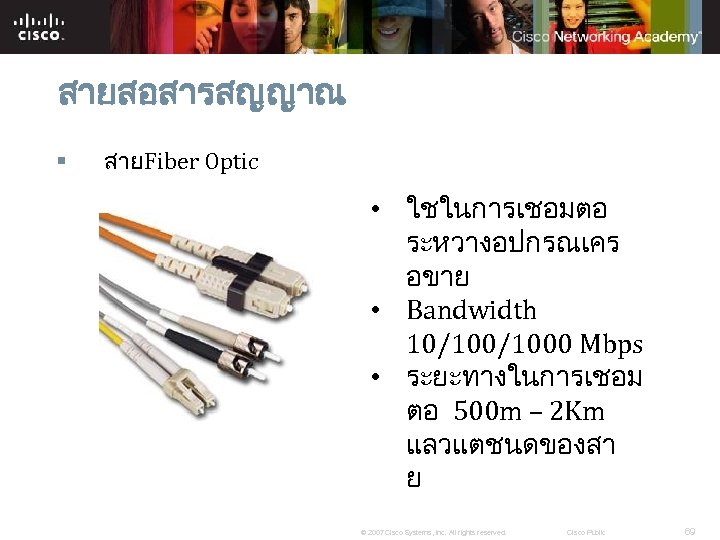

สายสอสารสญญาณ § สายFiber Optic • ใชในการเชอมตอ ระหวางอปกรณเคร อขาย • Bandwidth 10/1000 Mbps • ระยะทางในการเชอม ตอ 500 m – 2 Km แลวแตชนดของสา ย © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 69
© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 70
© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 71
