ระบบเครอขายเบอ งตน ( Basic Network(
เรองท 1 ระบบเครอขายคอมพวเตอรและ อปกรณเครอขาย

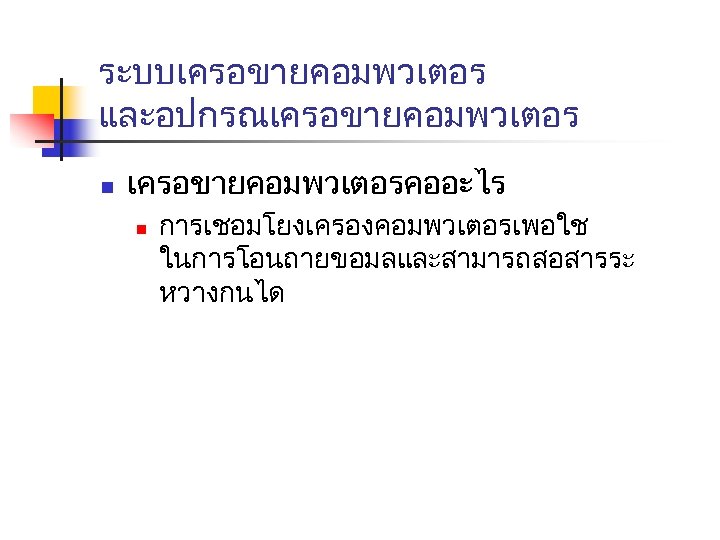

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n เครอขายคอมพวเตอรคออะไร n การเชอมโยงเครองคอมพวเตอรเพอใช ในการโอนถายขอมลและสามารถสอสารระ หวางกนได
ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n อนเตอรเนตเครอขายคอมพวเตอรขนาดใ หญ ทเปนแหลงรวบรวมขอมลในดานตางๆ และมการใหบรการในหลายรปแบบ เชน ไปรษณยอเลคโทรนค (E-mail), การสนทนาทางเครอขาย (MSN, ICQ), เวบ , การโอนถายแฟมขอมล (FTP), การเลนเกมสออนไลน (Ragnarok) , การเขาชมเวบไซต (Web(

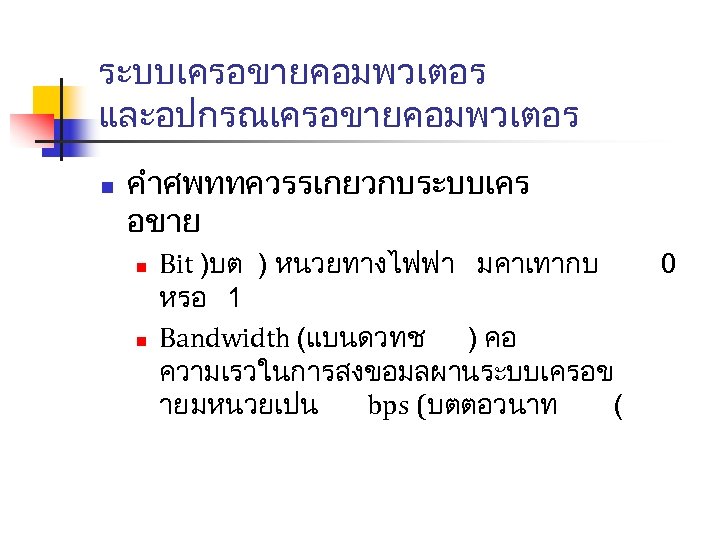

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n คำศพททควรรเกยวกบระบบเคร อขาย n n Bit )บต ) หนวยทางไฟฟา มคาเทากบ หรอ 1 Bandwidth (แบนดวทช ) คอ ความเรวในการสงขอมลผานระบบเครอข าย มหนวยเปน bps (บตตอวนาท ( 0

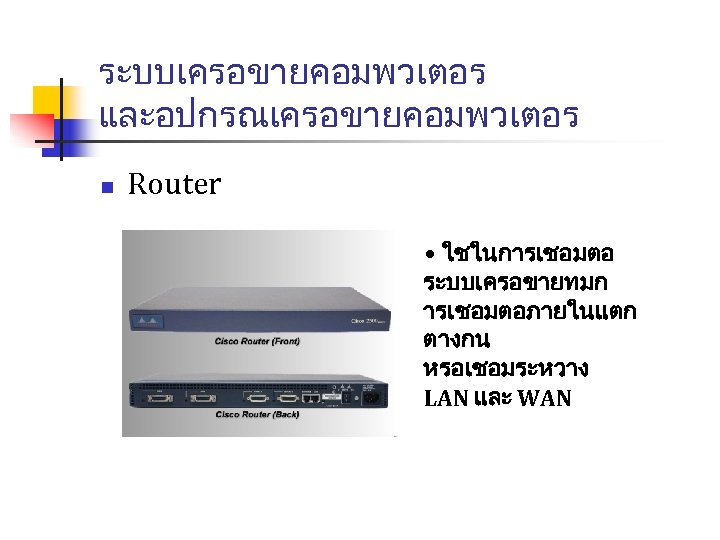

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n Router • ใชในการเชอมตอ ระบบเครอขายทมก ารเชอมตอภายในแตก ตางกน หรอเชอมระหวาง LAN และ WAN

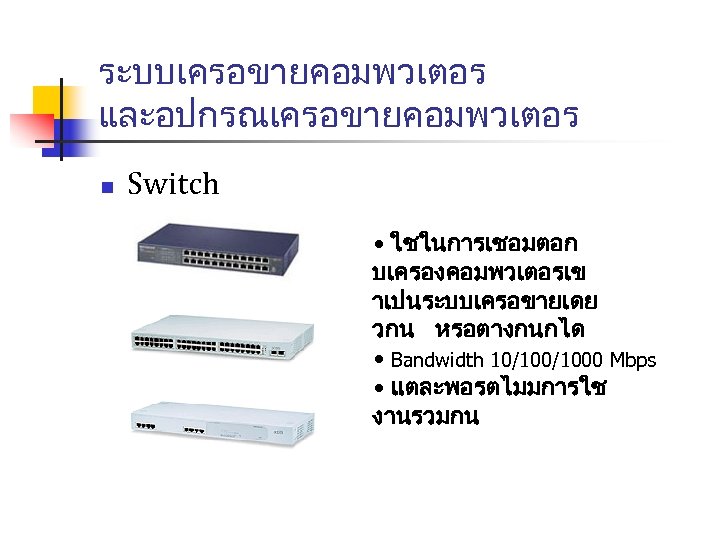

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n Switch • ใชในการเชอมตอก บเครองคอมพวเตอรเข าเปนระบบเครอขายเดย วกน หรอตางกนกได • Bandwidth 10/1000 Mbps • แตละพอรตไมมการใช งานรวมกน

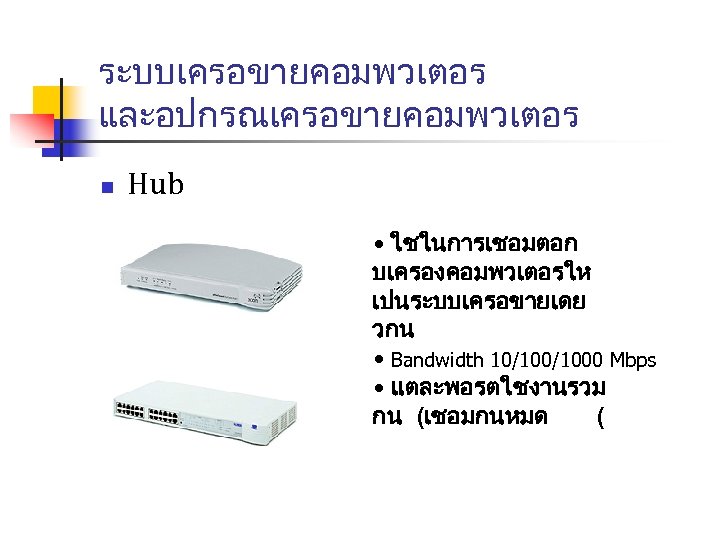

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n Hub • ใชในการเชอมตอก บเครองคอมพวเตอรให เปนระบบเครอขายเดย วกน • Bandwidth 10/1000 Mbps • แตละพอรตใชงานรวม กน (เชอมกนหมด (

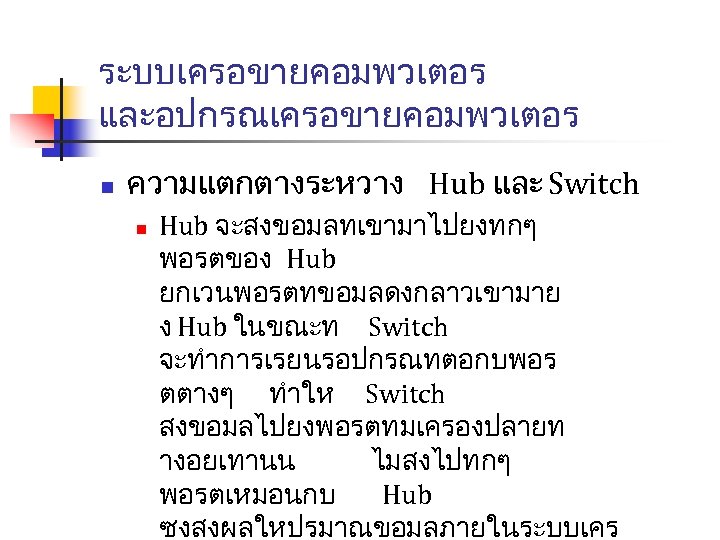

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n ความแตกตางระหวาง Hub และ Switch n Hub จะสงขอมลทเขามาไปยงทกๆ พอรตของ Hub ยกเวนพอรตทขอมลดงกลาวเขามาย ง Hub ในขณะท Switch จะทำการเรยนรอปกรณทตอกบพอร ตตางๆ ทำให Switch สงขอมลไปยงพอรตทมเครองปลายท างอยเทานน ไมสงไปทกๆ พอรตเหมอนกบ Hub ซงสงผลใหปรมาณขอมลภายในระบบเคร

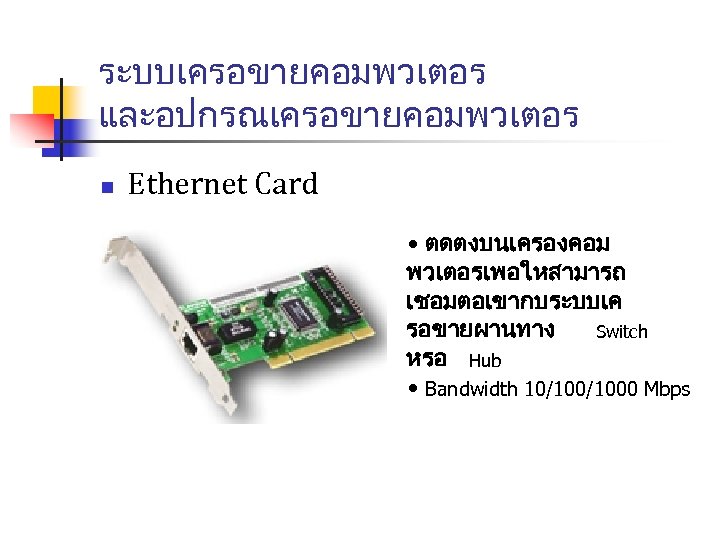

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n Ethernet Card • ตดตงบนเครองคอม พวเตอรเพอใหสามารถ เชอมตอเขากบระบบเค รอขายผานทาง Switch หรอ Hub • Bandwidth 10/1000 Mbps
ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n ไฟสถานะของ thernet Card E

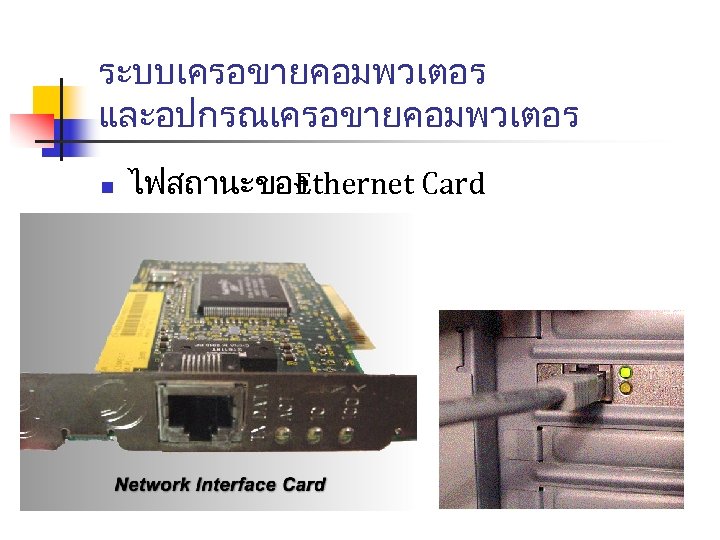

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n ไฟสถานะของ therne E t Card n n n LINK ถาสวางแสดงวา 10ถาสวางแสดงวา มการเสยบสายแลนเ อปกรณนเชอมตอดวยความเรว ขากบการด MB/s เชนเดยวกบไฟ และสามารถใชงานได 100 ถาสวางแสดงวาเชอมดวยความเรว MB/s ACT (Activity) ถากระพรบแสดงวามการสงขอมลเขา 10 100 -

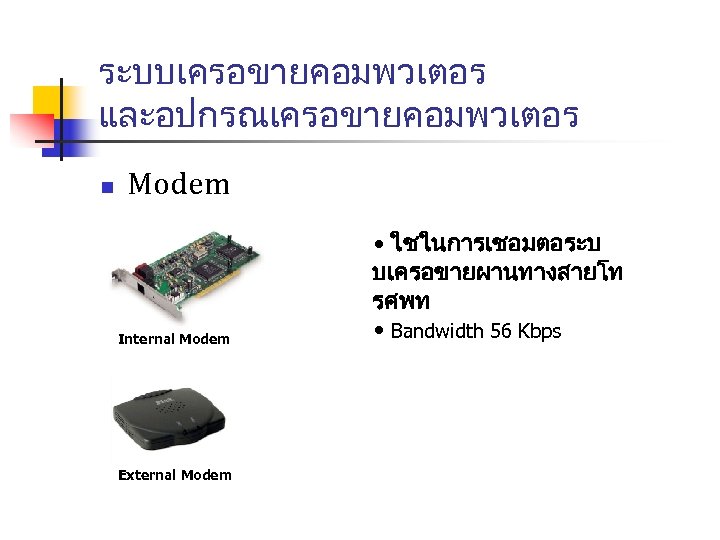

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n Modem Internal Modem External Modem • ใชในการเชอมตอระบ บเครอขายผานทางสายโท รศพท • Bandwidth 56 Kbps

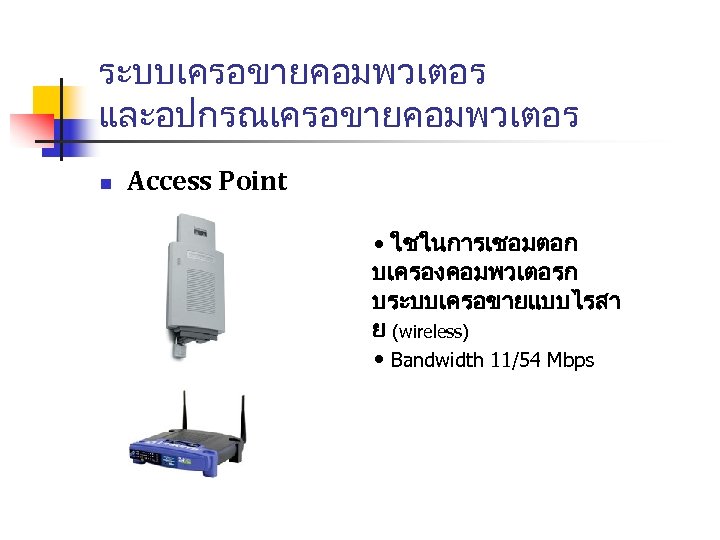

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n Access Point • ใชในการเชอมตอก บเครองคอมพวเตอรก บระบบเครอขายแบบไรสา ย (wireless) • Bandwidth 11/54 Mbps

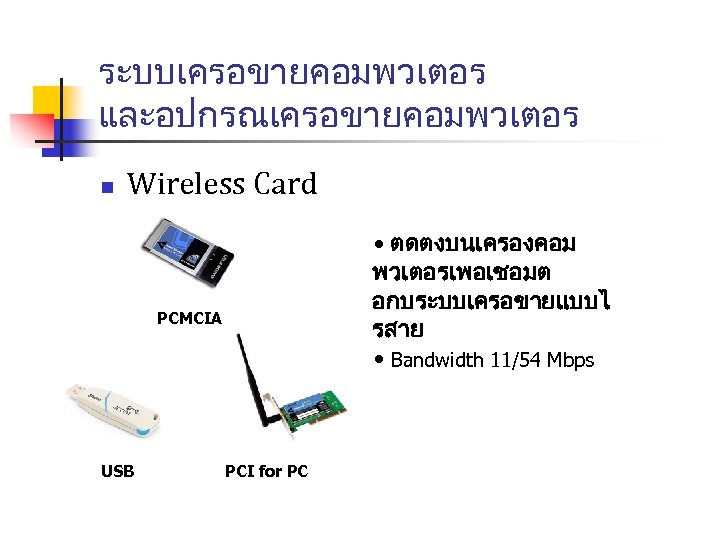

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n Wireless Card • ตดตงบนเครองคอม พวเตอรเพอเชอมต อกบระบบเครอขายแบบไ รสาย • Bandwidth 11/54 Mbps PCMCIA USB PCI for PC
ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n สายUTP (Unshielded Twisted Pair( • ใชในการเชอมระหวา งเครองคอมพวเตอรและ Ethernet Switch หรอ Hub • Bandwidth 10/1000 Mbps • ความเรวในการเชอมต อขนอยกบการเขาห วสาย และอปกรณทใชในการ เชอมตอ • ระยะทางในการเชอมตอ

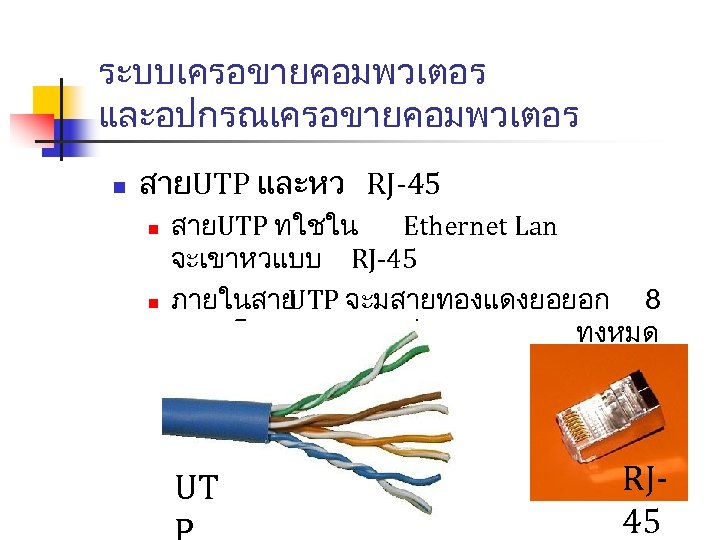

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n สายUTP และหว RJ-45 n n สายUTP ทใชใน Ethernet Lan จะเขาหวแบบ RJ-45 ภายในสาย UTP จะมสายทองแดงยอยอก 8 เสน โดยถกจดกลมเปนคๆ ทงหมด 4ค UT RJ 45

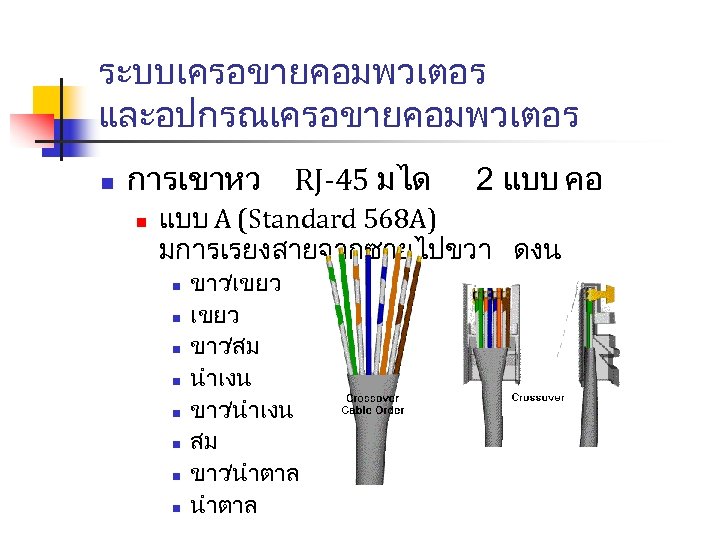

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n การเขาหว n RJ-45 มได 2 แบบ คอ แบบ A (Standard 568 A) มการเรยงสายจากซายไปขวา ดงน n n n n ขาว/เขยว ขาว/สม นำเงน ขาว/นำเงน สม ขาว/นำตาล

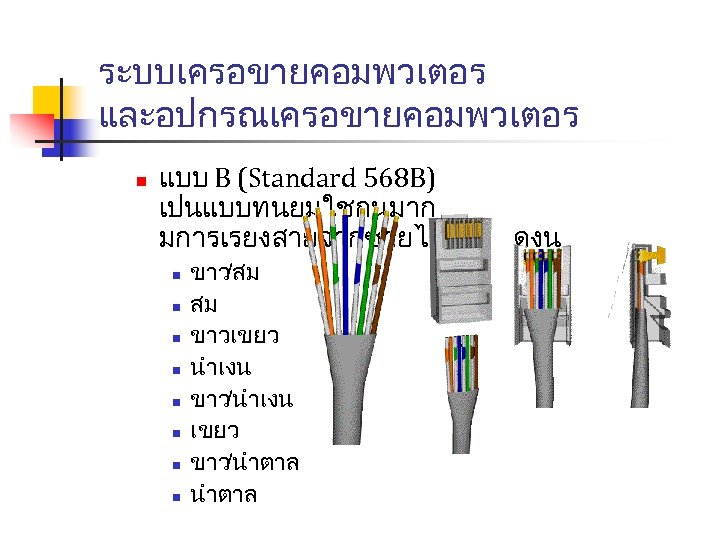

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n แบบ B (Standard 568 B) เปนแบบทนยมใชกนมาก มการเรยงสายจากซายไปขวา ดงน n n n n ขาว/สม สม ขาวเขยว นำเงน ขาว/นำเงน เขยว ขาว/นำตาล

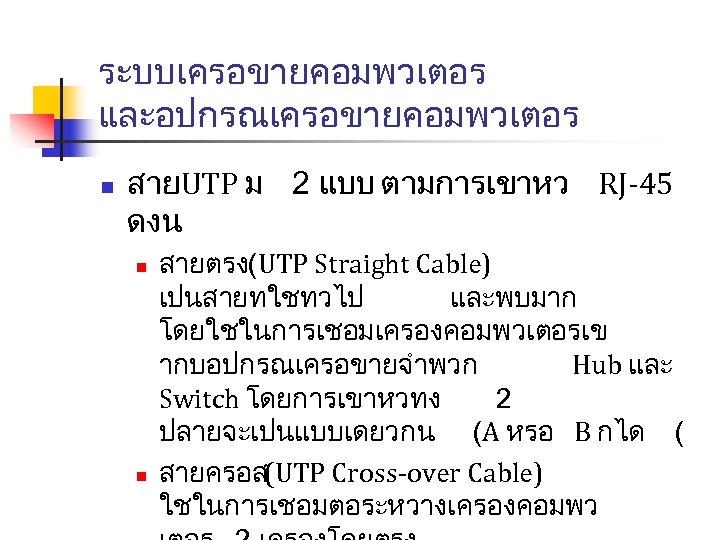

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n สายUTP ม 2 แบบ ตามการเขาหว RJ-45 ดงน n n สายตรง(UTP Straight Cable) เปนสายทใชทวไป และพบมาก โดยใชในการเชอมเครองคอมพวเตอรเข ากบอปกรณเครอขายจำพวก Hub และ Switch โดยการเขาหวทง 2 ปลายจะเปนแบบเดยวกน (A หรอ B กได ( สายครอส(UTP Cross-over Cable) ใชในการเชอมตอระหวางเครองคอมพว
ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร
ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร

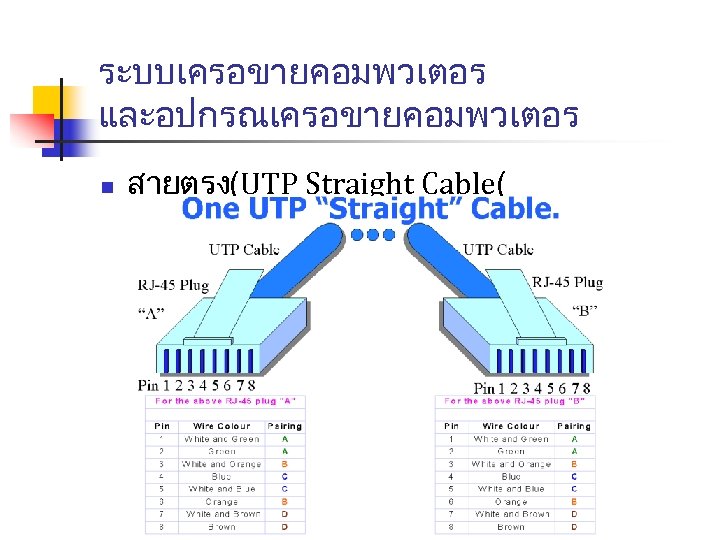

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n สายตรง(UTP Straight Cable(

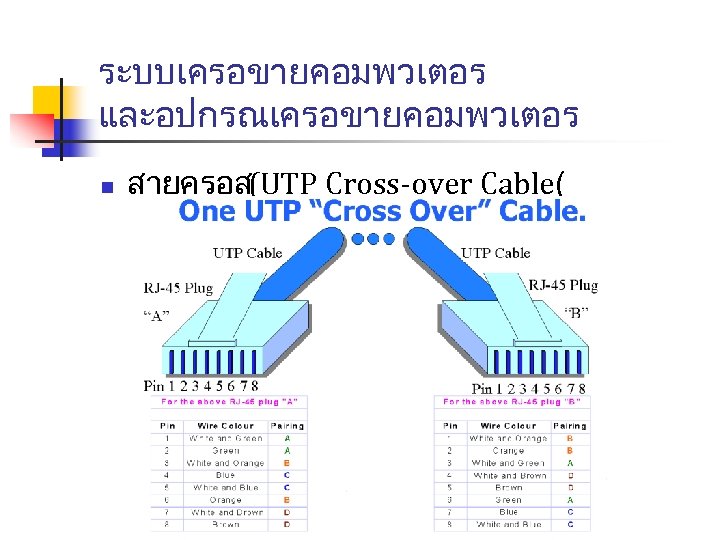

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n สายครอส(UTP Cross-over Cable(

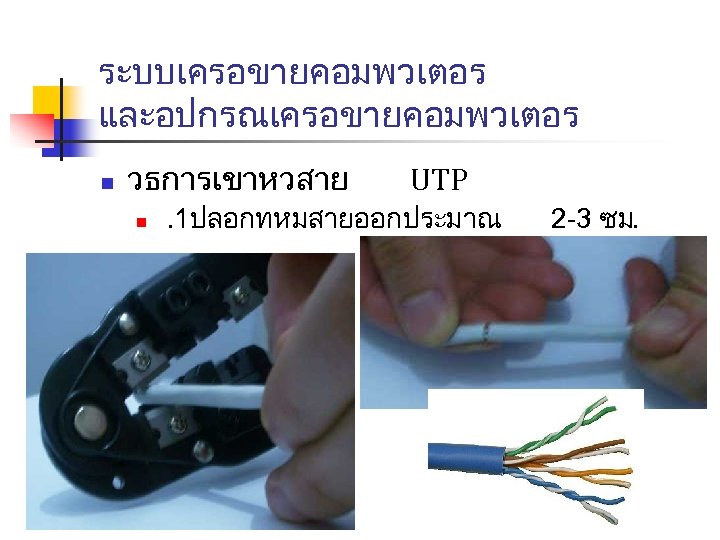

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n วธการเขาหวสาย n UTP . 1ปลอกทหมสายออกประมาณ 2 -3 ซม.

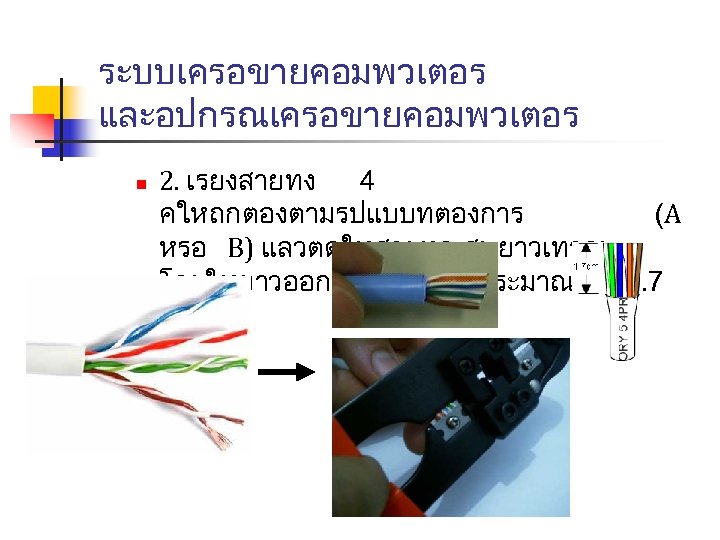

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n 2. เรยงสายทง 4 คใหถกตองตามรปแบบทตองการ (A หรอ B) แลวตดใหสายทกเสนยาวเทากน โดยใหยาวออกจากทหมสายประมาณ 1. 7 ซม.

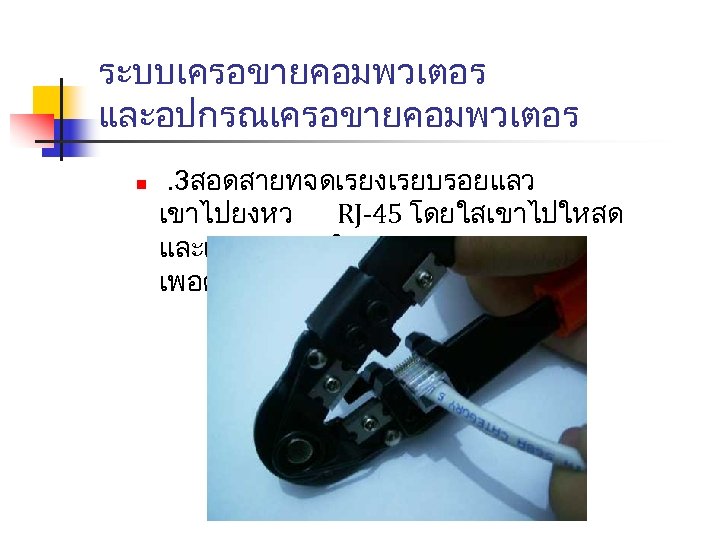

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n . 3สอดสายทจดเรยงเรยบรอยแลว เขาไปยงหว RJ-45 โดยใสเขาไปใหสด และแนนแลวจงใชทเขาหวสายหนบ เพอดนใหเขาท

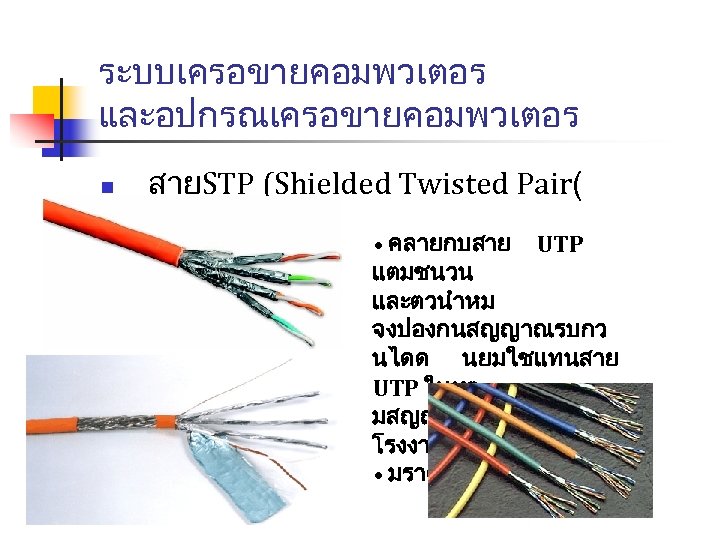

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n สายSTP (Shielded Twisted Pair( • คลายกบสาย UTP แตมชนวน และตวนำหม จงปองกนสญญาณรบกว นไดด นยมใชแทนสาย UTP ในทๆ มสญญาณรบกวนมาก เชน โรงงานอตสาหกรรม ฯลฯ • มราคาแพงกวาสาย UTP

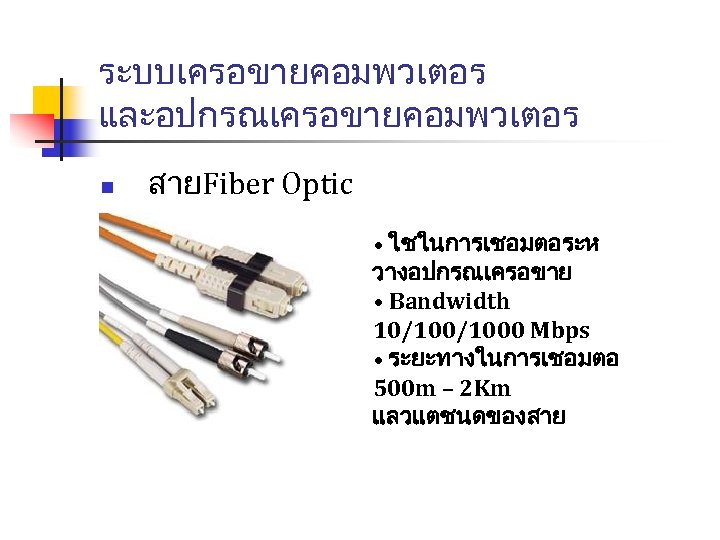

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n สายFiber Optic • ใชในการเชอมตอระห วางอปกรณเครอขาย • Bandwidth 10/1000 Mbps • ระยะทางในการเชอมตอ 500 m – 2 Km แลวแตชนดของสาย

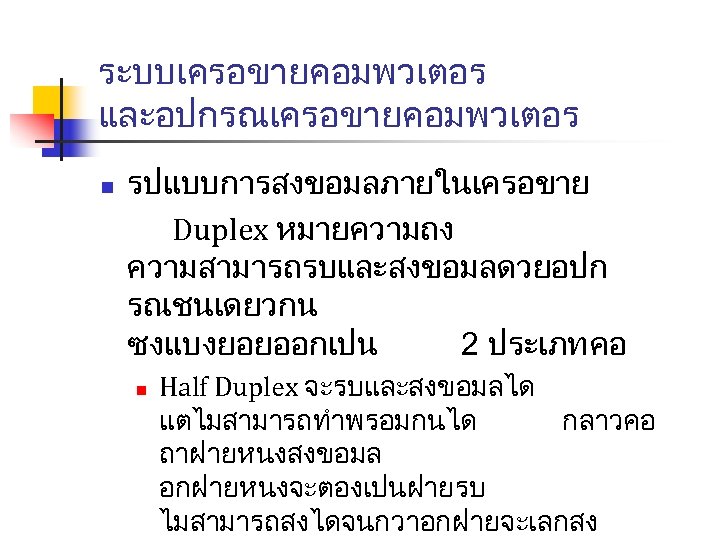

ระบบเครอขายคอมพวเตอร และอปกรณเครอขายคอมพวเตอร n รปแบบการสงขอมลภายในเครอขาย Duplex หมายความถง ความสามารถรบและสงขอมลดวยอปก รณชนเดยวกน ซงแบงยอยออกเปน 2 ประเภท คอ n Half Duplex จะรบและสงขอมลได แตไมสามารถทำพรอมกนได กลาวคอ ถาฝายหนงสงขอมล อกฝายหนงจะตองเปนฝายรบ ไมสามารถสงไดจนกวาอกฝายจะเลกสง
เรอง ท 2 ประเภทของระบบเครอขาย
ประเภทของระบบเครอขาย n ระบบเครอขายแบงออกเปน 3 ประเภท ดงน n LAN (Local Area Network) n WAN (Wide Area Network) n MAN (Metropolitan Area Network)

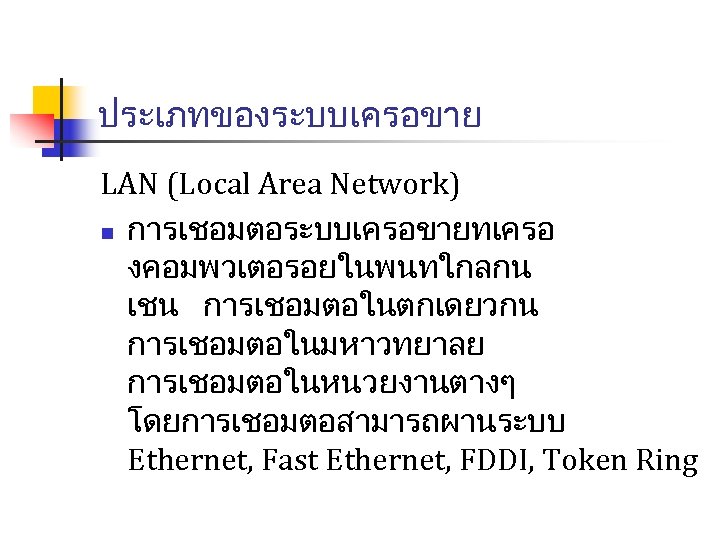

ประเภทของระบบเครอขาย LAN (Local Area Network) n การเชอมตอระบบเครอขายทเครอ งคอมพวเตอรอยในพนทใกลกน เชน การเชอมตอในตกเดยวกน การเชอมตอในมหาวทยาลย การเชอมตอในหนวยงานตางๆ โดยการเชอมตอสามารถผานระบบ Ethernet, Fast Ethernet, FDDI, Token Ring

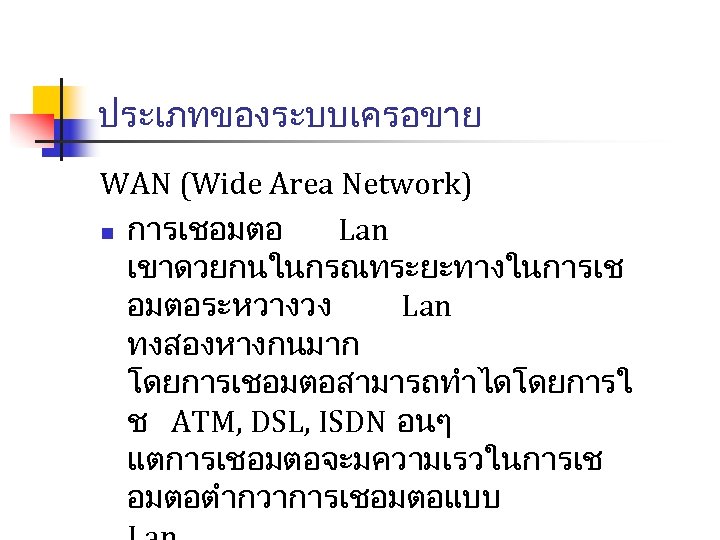

ประเภทของระบบเครอขาย WAN (Wide Area Network) n การเชอมตอ Lan เขาดวยกนในกรณทระยะทางในการเช อมตอระหวางวง Lan ทงสองหางกนมาก โดยการเชอมตอสามารถทำไดโดยการใ ช ATM, DSL, ISDN อนๆ แตการเชอมตอจะมความเรวในการเช อมตอตำกวาการเชอมตอแบบ
ประเภทของระบบเครอขาย Man (Metropolitan Area Network) n เปนการเชอมตอเครอขายคอมพวเตอ รบนพนทขนาดใหญเชนเดยวกบ Wan แตการเชอมตอนน จะเปนการเชอมตอดวยความเรวสง เชนเดยวกบการเชอมตอแบบ Lan
เทคโนโลยในการเชอมตอเครอขาย n n Ethernet/Fast Ethernet/Gigabit Ethernet Lan Wireless Lan

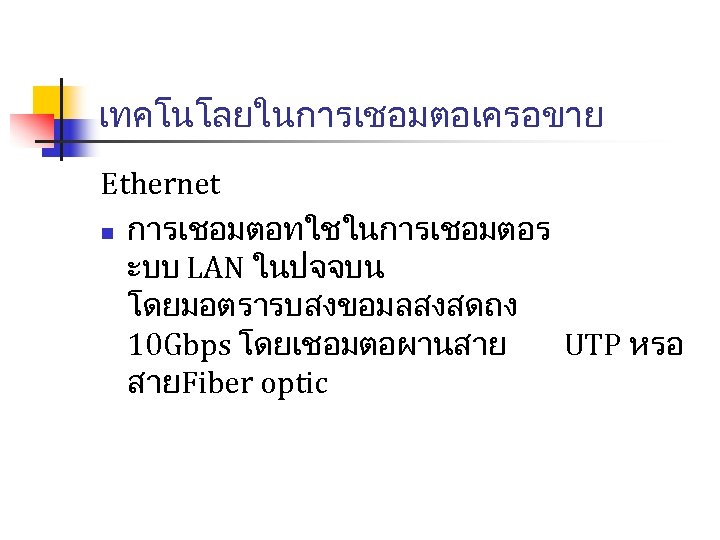

เทคโนโลยในการเชอมตอเครอขาย Ethernet n การเชอมตอทใชในการเชอมตอร ะบบ LAN ในปจจบน โดยมอตรารบสงขอมลสงสดถง 10 Gbps โดยเชอมตอผานสาย UTP หรอ สายFiber optic

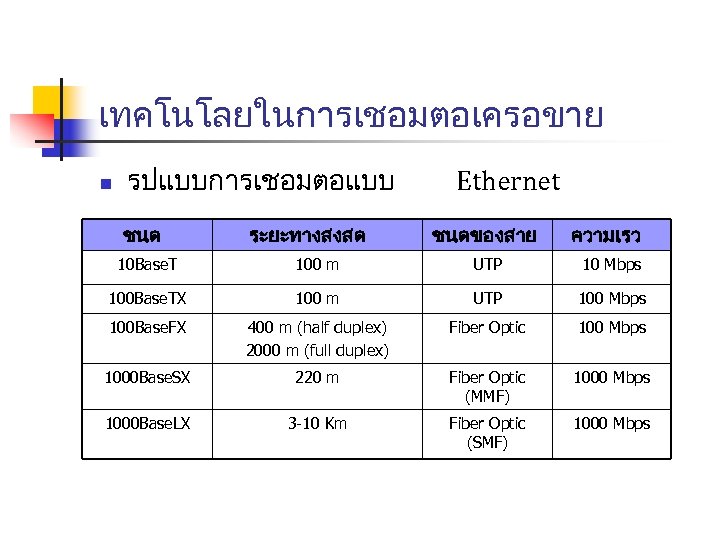

เทคโนโลยในการเชอมตอเครอขาย n รปแบบการเชอมตอแบบ ชนด ระยะทางสงสด Ethernet ชนดของสาย ความเรว 10 Base. T 100 m UTP 10 Mbps 100 Base. TX 100 m UTP 100 Mbps 100 Base. FX 400 m (half duplex) 2000 m (full duplex) Fiber Optic 100 Mbps 1000 Base. SX 220 m Fiber Optic (MMF) 1000 Mbps 1000 Base. LX 3 -10 Km Fiber Optic (SMF) 1000 Mbps

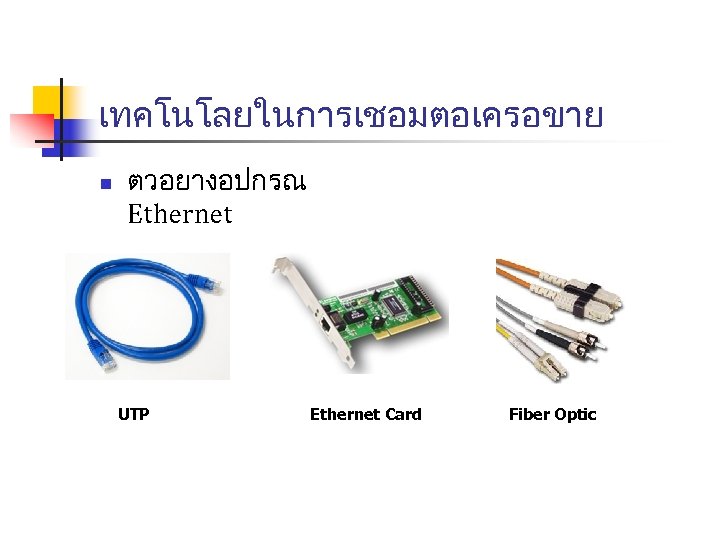

เทคโนโลยในการเชอมตอเครอขาย n ตวอยางอปกรณ Ethernet UTP Ethernet Card Fiber Optic

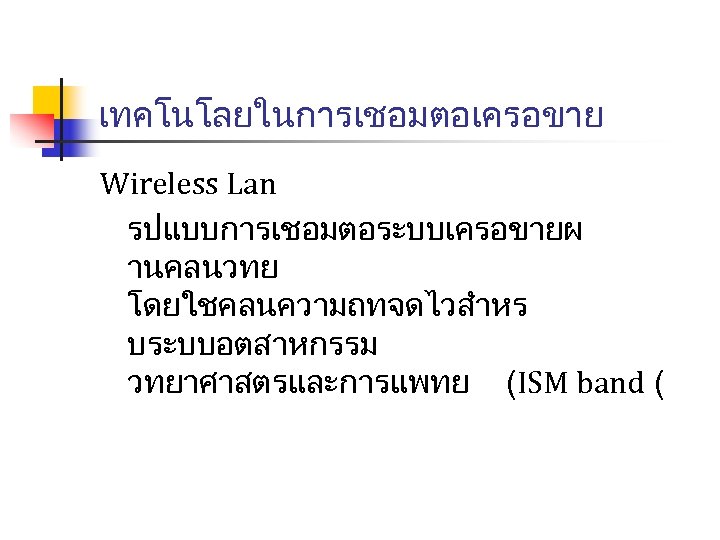

เทคโนโลยในการเชอมตอเครอขาย Wireless Lan รปแบบการเชอมตอระบบเครอขายผ านคลนวทย โดยใชคลนความถทจดไวสำหร บระบบอตสาหกรรม วทยาศาสตรและการแพทย (ISM band (

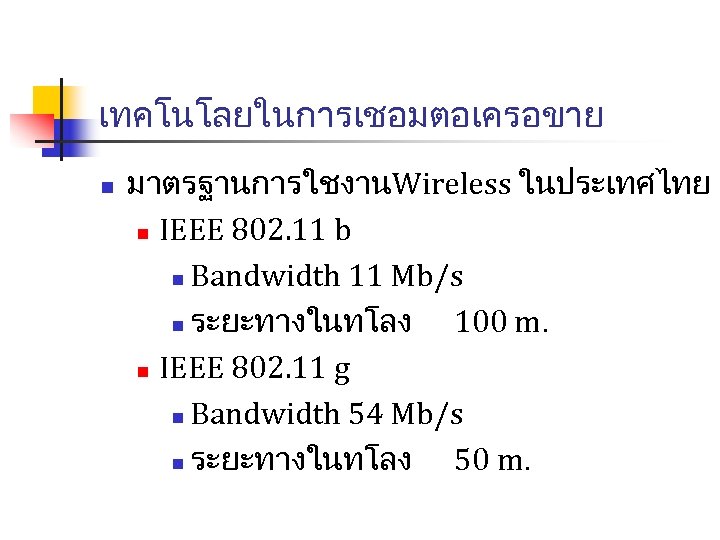

เทคโนโลยในการเชอมตอเครอขาย n มาตรฐานการใชงานWireless ในประเทศไทย n IEEE 802. 11 b n Bandwidth 11 Mb/s n ระยะทางในทโลง 100 m. n IEEE 802. 11 g n Bandwidth 54 Mb/s n ระยะทางในทโลง 50 m.
เทคโนโลยในการเชอมตอเครอขาย n วธการเชอมตอเครอขายไรสา ย n การเชอมตอแบบแอดฮอค (Ad. Hoc) คอ การเชอมตอระหวางอปกรณส องตวขนไปโดยไมจำเปนตอ งใช Access Point
เทคโนโลยในการเชอมตอเครอขาย n การเชอมตอแบบเปนโครงสราง คอ การตดตอสอสารโดยมสถานฐาน (Access Point) เปนศนยกลาง โดยแตละเครองสามารถเชอมตอส เครอขายภายนอกไดผานทาง Access Point
เรองท 3 รปแบบของระบบเครอขาย

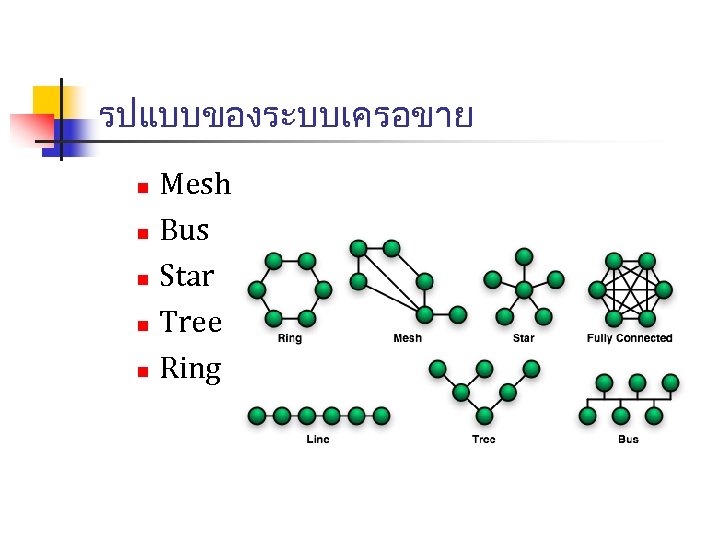

รปแบบของระบบเครอขาย Mesh n Bus n Star n Tree n Ring n

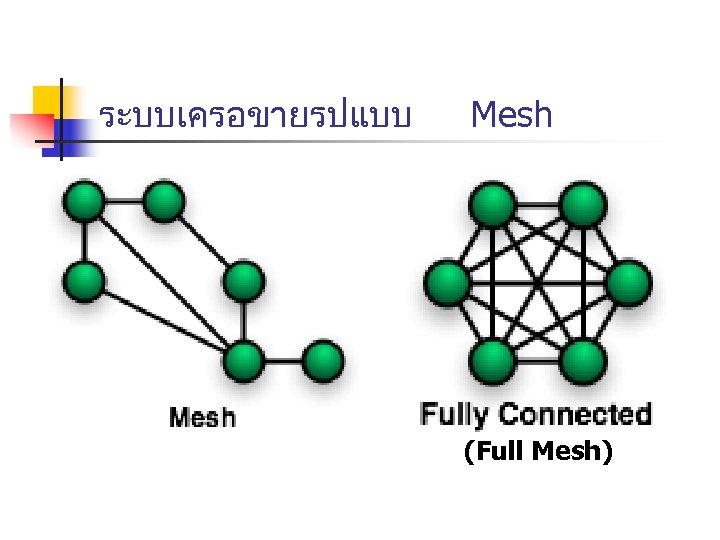

ระบบเครอขายรปแบบ Mesh (Full Mesh)

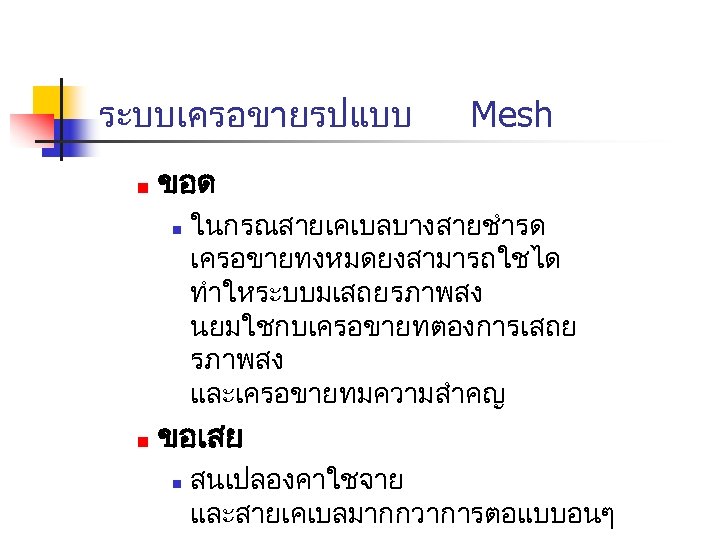

ระบบเครอขายรปแบบ n ขอด n n Mesh ในกรณสายเคเบลบางสายชำรด เครอขายทงหมดยงสามารถใชได ทำใหระบบมเสถยรภาพสง นยมใชกบเครอขายทตองการเสถย รภาพสง และเครอขายทมความสำคญ ขอเสย n สนเปลองคาใชจาย และสายเคเบลมากกวาการตอแบบอนๆ

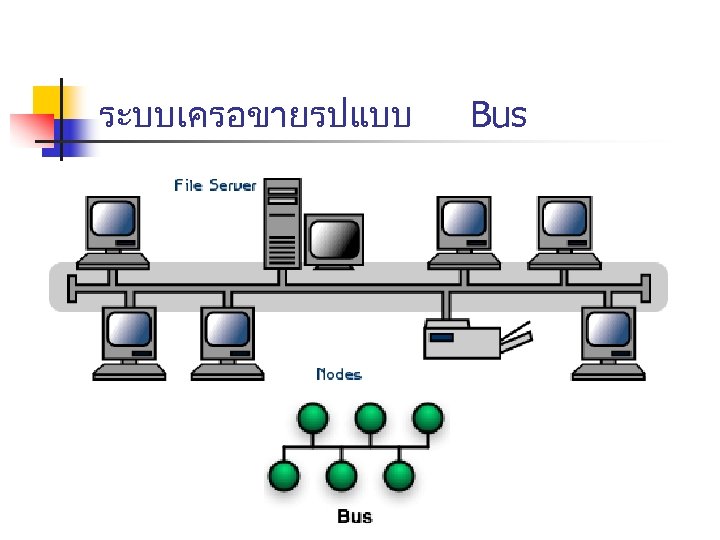

ระบบเครอขายรปแบบ Bus

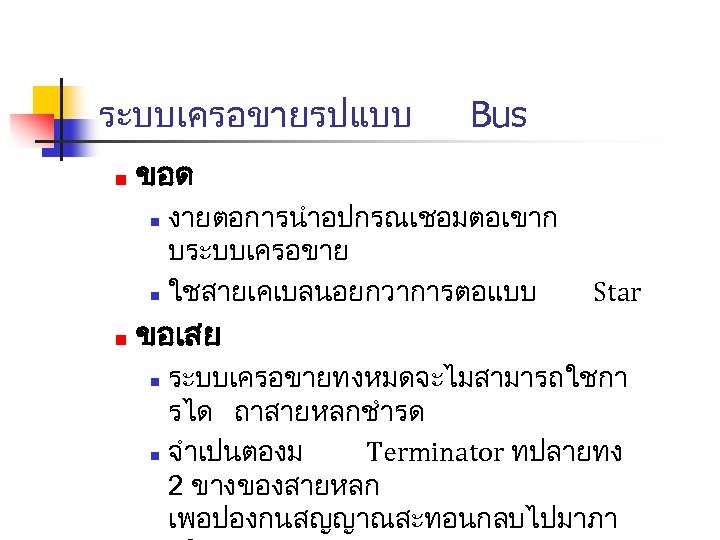

ระบบเครอขายรปแบบ n Bus ขอด งายตอการนำอปกรณเชอมตอเขาก บระบบเครอขาย n ใชสายเคเบลนอยกวาการตอแบบ n n Star ขอเสย ระบบเครอขายทงหมดจะไมสามารถใชกา รได ถาสายหลกชำรด n จำเปนตองม Terminator ทปลายทง 2 ขางของสายหลก เพอปองกนสญญาณสะทอนกลบไปมาภา n

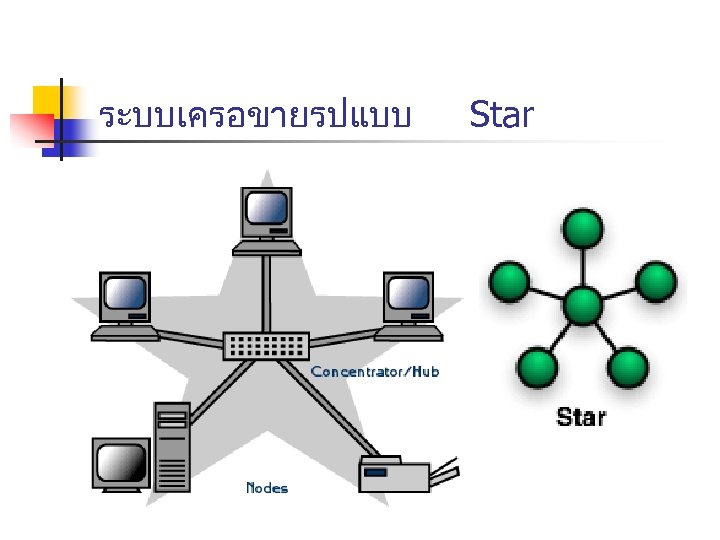

ระบบเครอขายรปแบบ Star

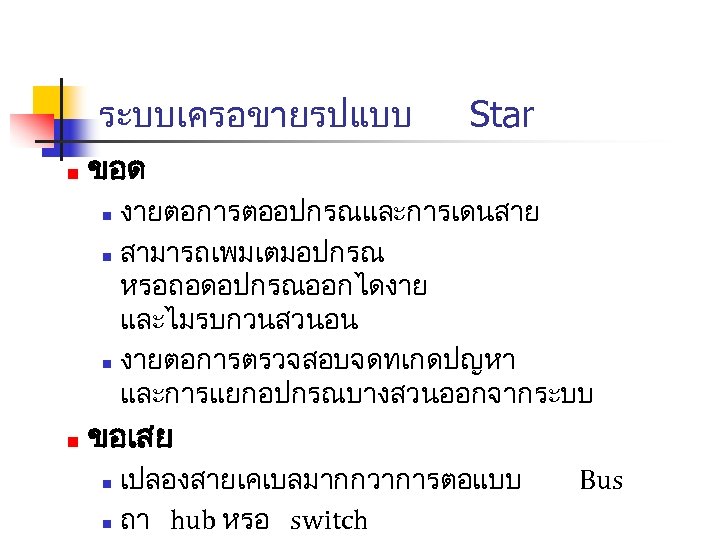

ระบบเครอขายรปแบบ n Star ขอด งายตอการตออปกรณและการเดนสาย n สามารถเพมเตมอปกรณ หรอถอดอปกรณออกไดงาย และไมรบกวนสวนอน n งายตอการตรวจสอบจดทเกดปญหา และการแยกอปกรณบางสวนออกจากระบบ n n ขอเสย เปลองสายเคเบลมากกวาการตอแบบ n ถา hub หรอ switch n Bus

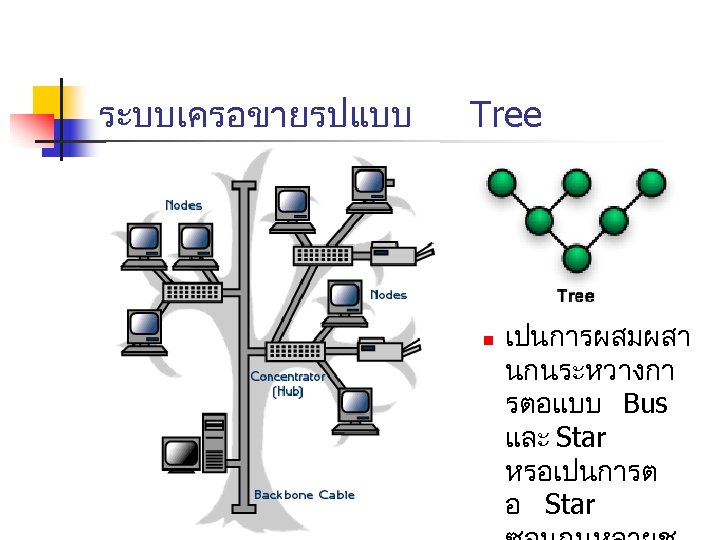

ระบบเครอขายรปแบบ Tree n เปนการผสมผสา นกนระหวางกา รตอแบบ Bus และ Star หรอเปนการต อ Star

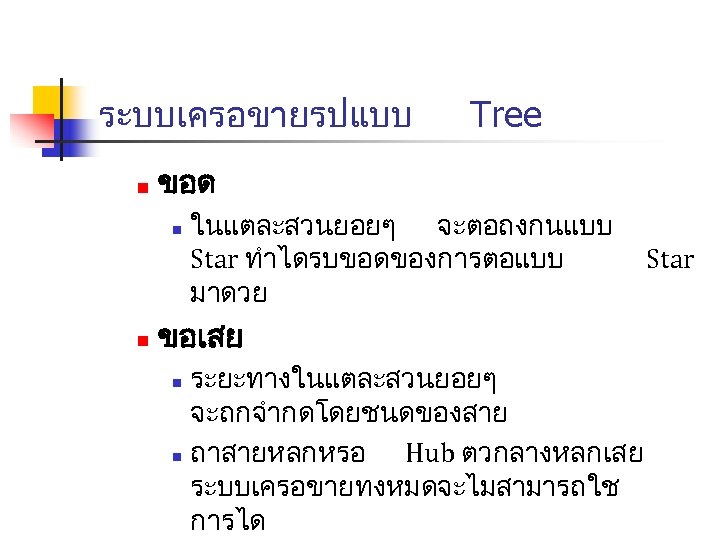

ระบบเครอขายรปแบบ n ขอด n n Tree ในแตละสวนยอยๆ จะตอถงกนแบบ Star ทำไดรบขอดของการตอแบบ มาดวย ขอเสย ระยะทางในแตละสวนยอยๆ จะถกจำกดโดยชนดของสาย n ถาสายหลกหรอ Hub ตวกลางหลกเสย ระบบเครอขายทงหมดจะไมสามารถใช การได n Star

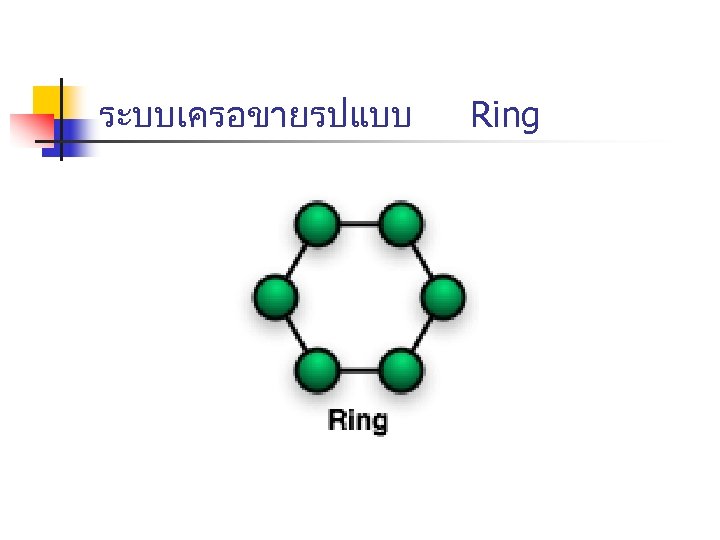

ระบบเครอขายรปแบบ Ring

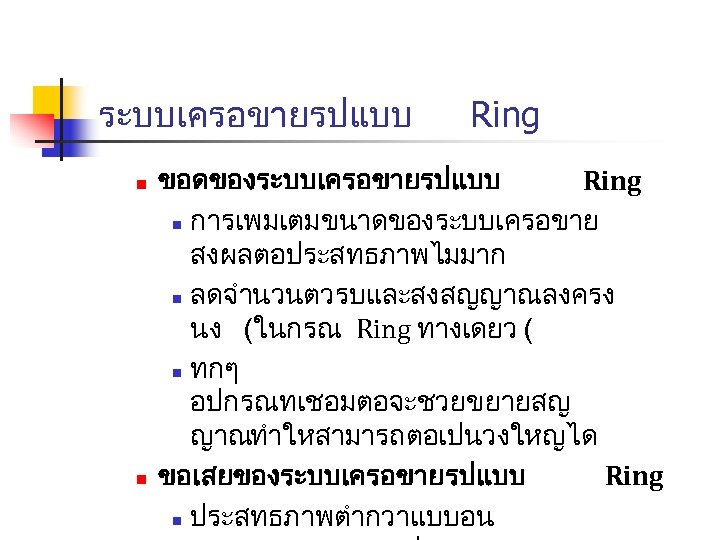

ระบบเครอขายรปแบบ n n Ring ขอดของระบบเครอขายรปแบบ Ring n การเพมเตมขนาดของระบบเครอขาย สงผลตอประสทธภาพไมมาก n ลดจำนวนตวรบและสงสญญาณลงครง นง (ในกรณ Ring ทางเดยว ( n ทกๆ อปกรณทเชอมตอจะชวยขยายสญ ญาณทำใหสามารถตอเปนวงใหญได ขอเสยของระบบเครอขายรปแบบ Ring n ประสทธภาพตำกวาแบบอน
เรองท 4 การใชงานระบบเครอขายอยางปลอดภย

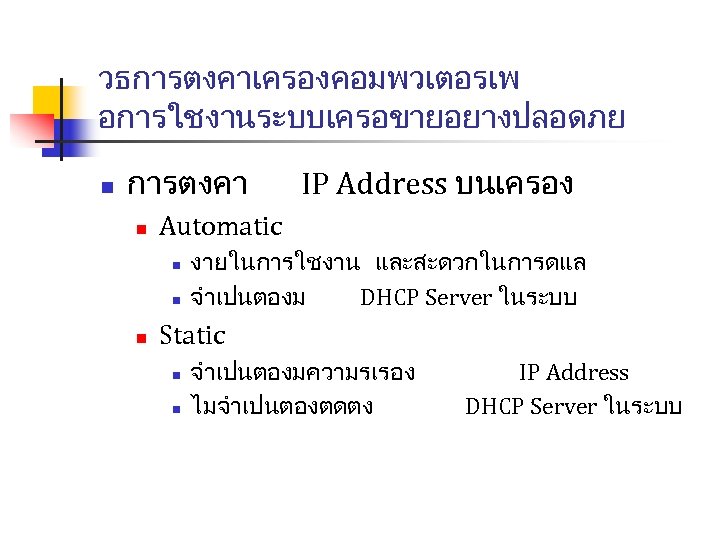

วธการตงคาเครองคอมพวเตอรเพ อการใชงานระบบเครอขายอยางปลอดภย n การตงคา n Automatic n n n IP Address บนเครอง งายในการใชงาน และสะดวกในการดแล จำเปนตองม DHCP Server ในระบบ Static n n จำเปนตองมความรเรอง ไมจำเปนตองตดตง IP Address DHCP Server ในระบบ

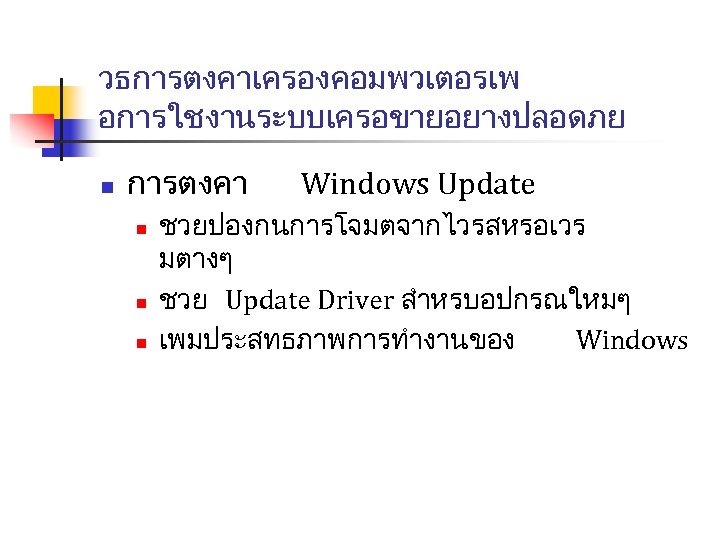

วธการตงคาเครองคอมพวเตอรเพ อการใชงานระบบเครอขายอยางปลอดภย n การตงคา n n n Windows Update ชวยปองกนการโจมตจากไวรสหรอเวร มตางๆ ชวย Update Driver สำหรบอปกรณใหมๆ เพมประสทธภาพการทำงานของ Windows

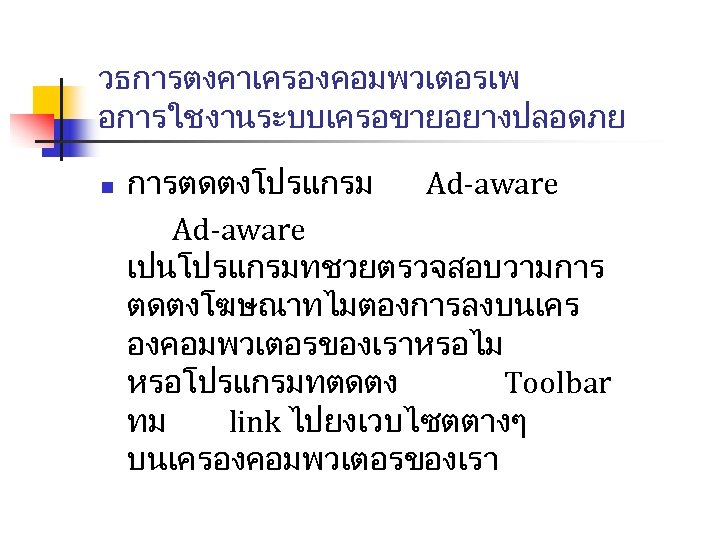

วธการตงคาเครองคอมพวเตอรเพ อการใชงานระบบเครอขายอยางปลอดภย n การตดตงโปรแกรม Ad-aware เปนโปรแกรมทชวยตรวจสอบวามการ ตดตงโฆษณาทไมตองการลงบนเคร องคอมพวเตอรของเราหรอไม หรอโปรแกรมทตดตง Toolbar ทม link ไปยงเวบไซตตางๆ บนเครองคอมพวเตอรของเรา
การตรวจสอบระบบเครอขายเบอง ตน

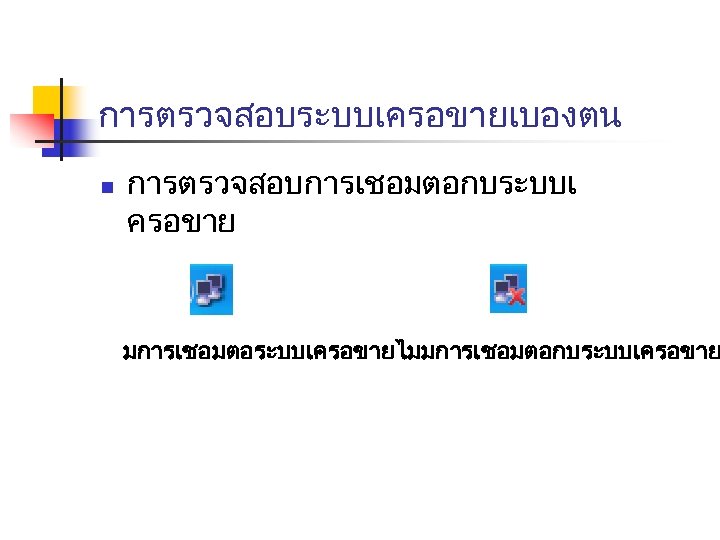

การตรวจสอบระบบเครอขายเบองตน n การตรวจสอบการเชอมตอกบระบบเ ครอขาย มการเชอมตอระบบเครอขายไมมการเชอมตอกบระบบเครอขาย
การตรวจสอบระบบเครอขายเบองตน n 1. การตรวจสอบ Address IP ของเครองคอมพวเตอร ดบเบลคลกท จะเกดหนาตางดงรป

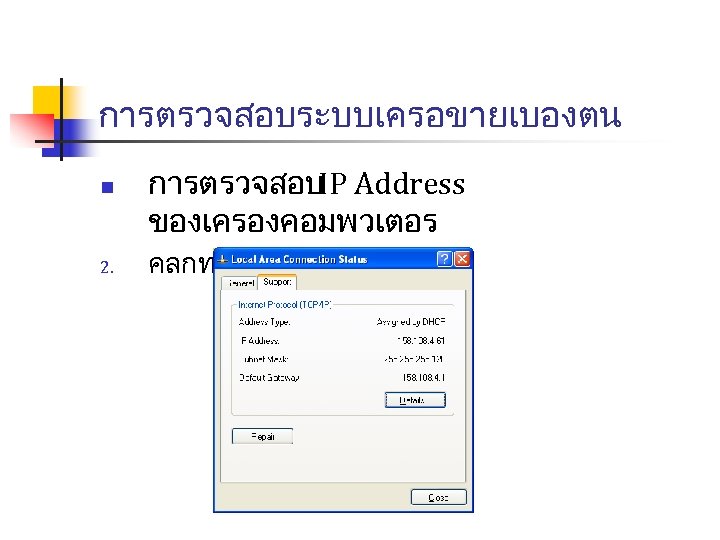

การตรวจสอบระบบเครอขายเบองตน n 2. การตรวจสอบ Address IP ของเครองคอมพวเตอร คลกท “Support ”

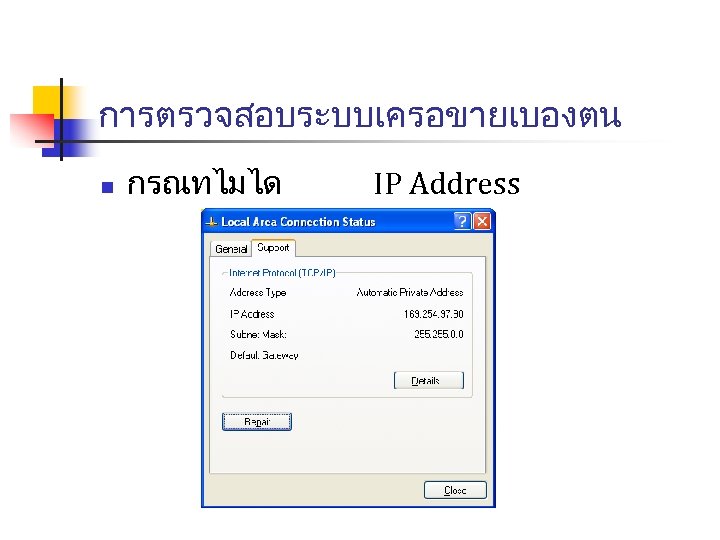

การตรวจสอบระบบเครอขายเบองตน n กรณทไมได IP Address

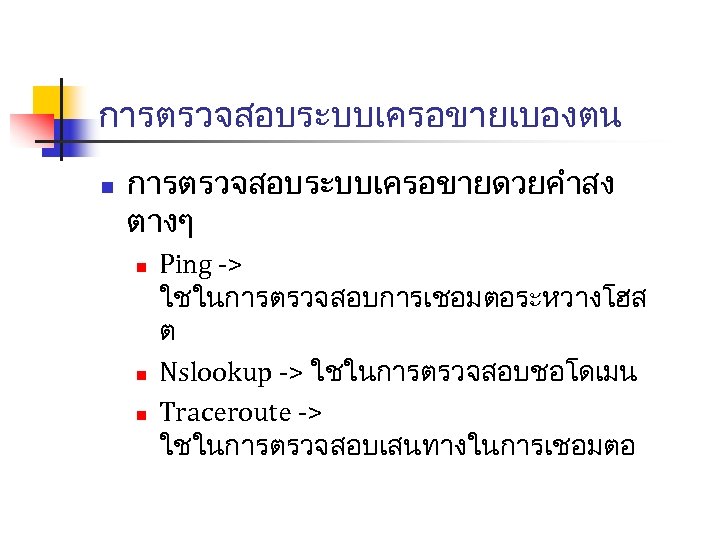

การตรวจสอบระบบเครอขายเบองตน n การตรวจสอบระบบเครอขายดวยคำสง ตางๆ n n n Ping -> ใชในการตรวจสอบการเชอมตอระหวางโฮส ต Nslookup -> ใชในการตรวจสอบชอโดเมน Traceroute -> ใชในการตรวจสอบเสนทางในการเชอมตอ

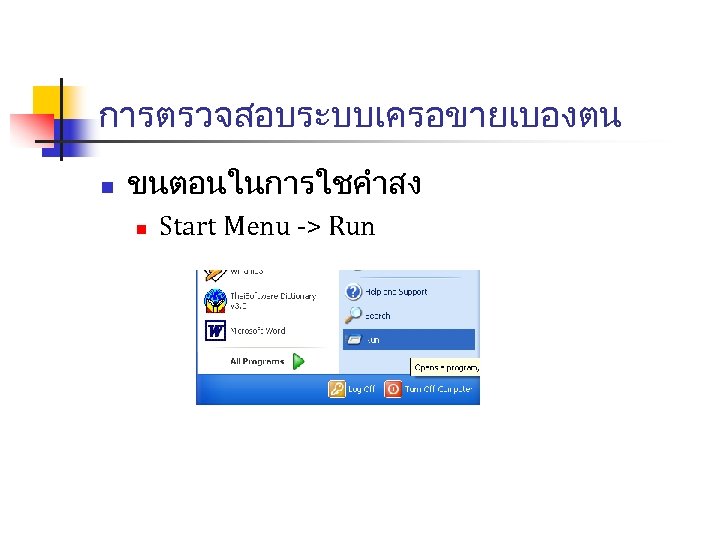

การตรวจสอบระบบเครอขายเบองตน n ขนตอนในการใชคำสง n Start Menu -> Run

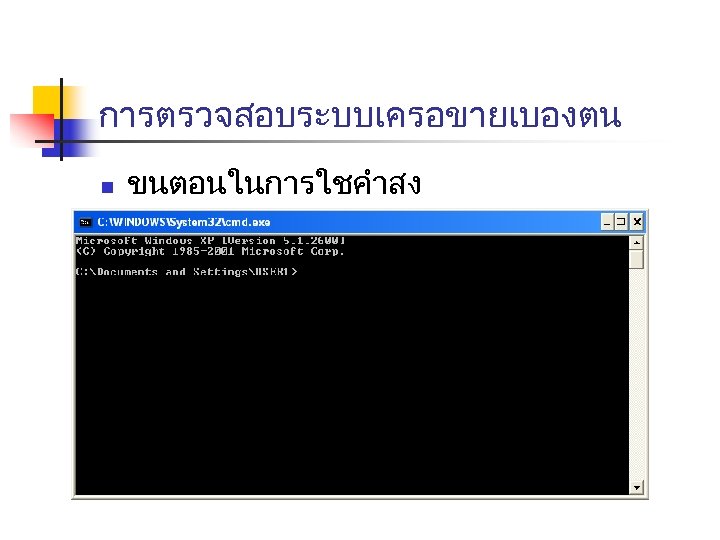

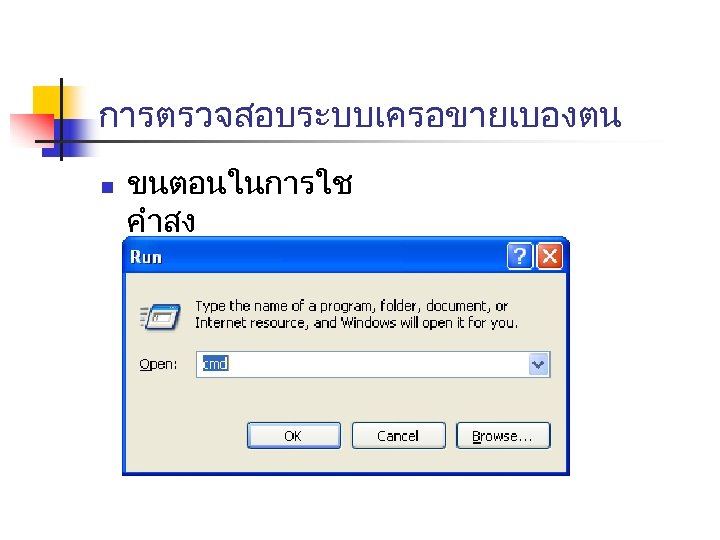

การตรวจสอบระบบเครอขายเบองตน n ขนตอนในการใช คำสง n พมพ cmd
การตรวจสอบระบบเครอขายเบองตน n ขนตอนในการใชคำสง

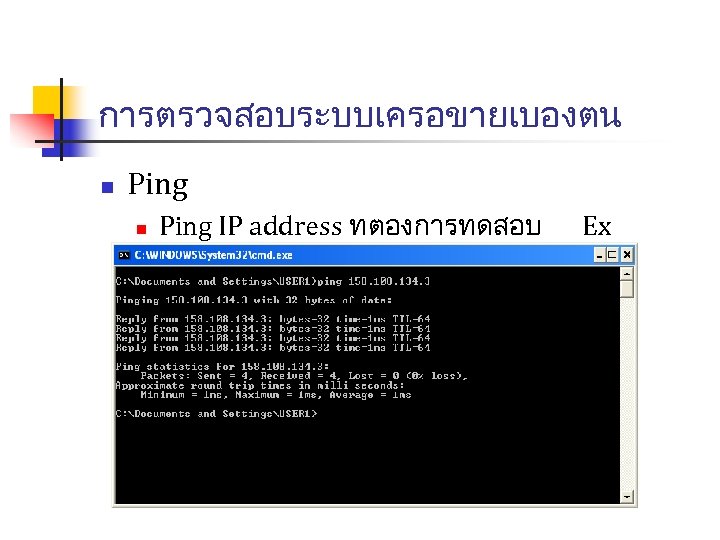

การตรวจสอบระบบเครอขายเบองตน n Ping IP address ทตองการทดสอบ ping 158. 108. 1. 1 Ex

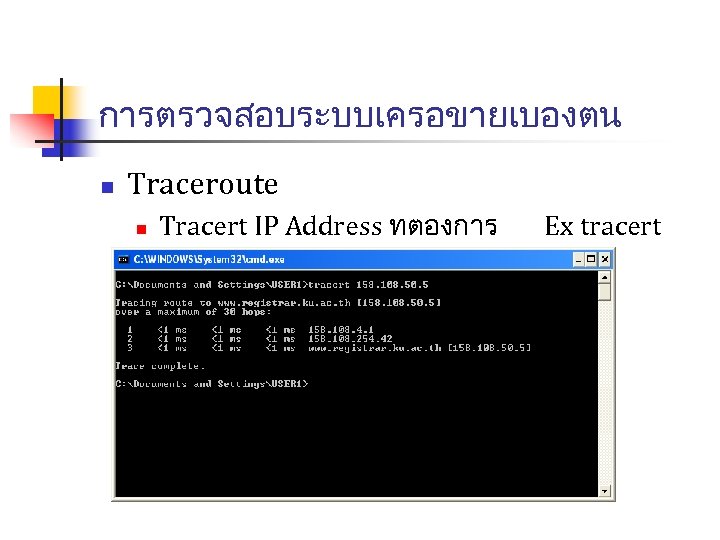

การตรวจสอบระบบเครอขายเบองตน n Traceroute n Tracert IP Address ทตองการ 158. 108. 50. 5 Ex tracert

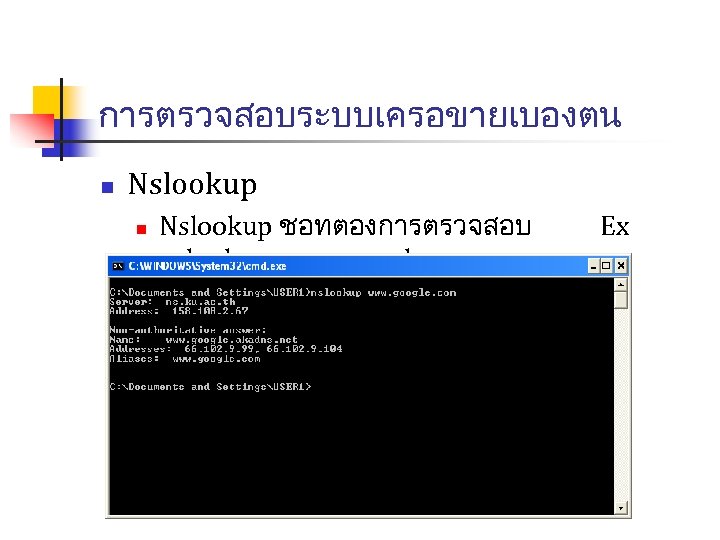

การตรวจสอบระบบเครอขายเบองตน n Nslookup ชอทตองการตรวจสอบ nslookup www. google. com Ex

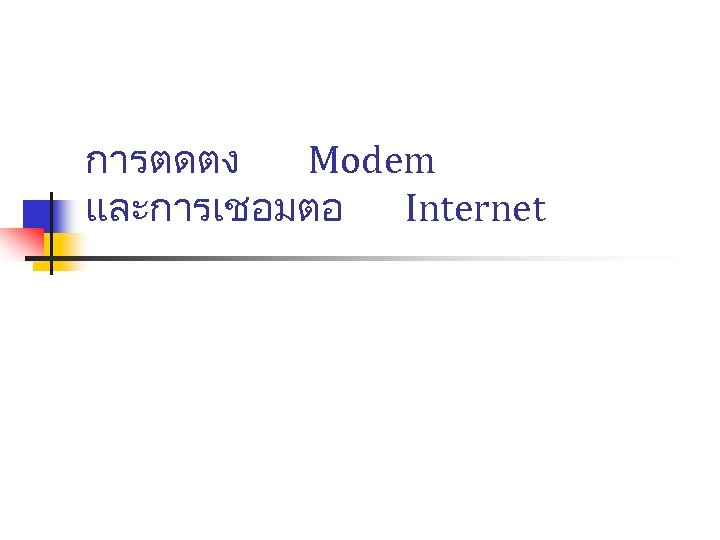

การตดตง Modem และการเชอมตอ Internet

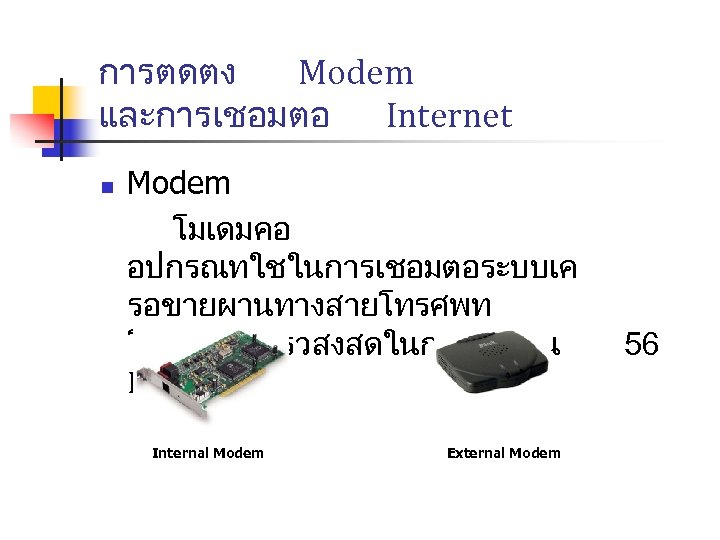

การตดตง Modem และการเชอมตอ Internet n Modem โมเดมคอ อปกรณทใชในการเชอมตอระบบเค รอขายผานทางสายโทรศพท โดยมความเรวสงสดในการใชงาน Kbps Internal Modem External Modem 56

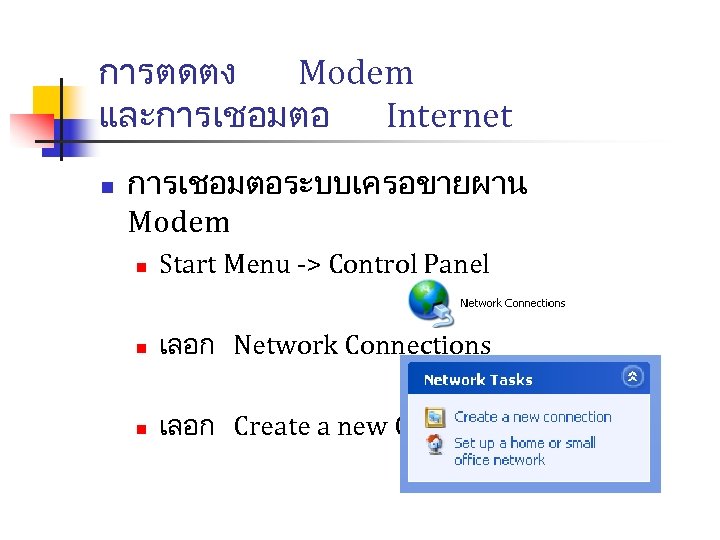

การตดตง Modem และการเชอมตอ Internet n การเชอมตอระบบเครอขายผาน Modem n Start Menu -> Control Panel n เลอก Network Connections n เลอก Create a new Connection

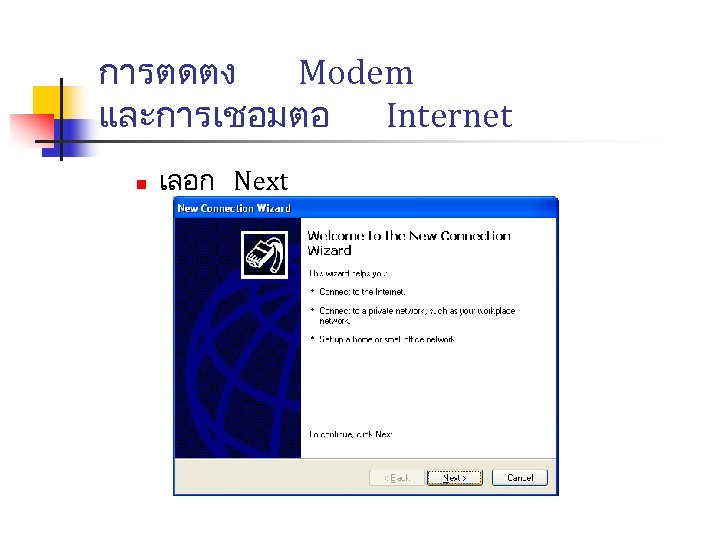

การตดตง Modem และการเชอมตอ Internet n เลอก Next

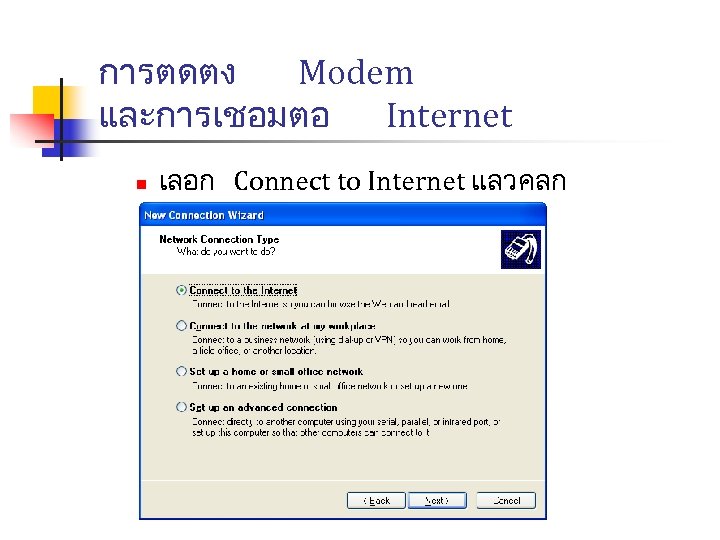

การตดตง Modem และการเชอมตอ Internet n เลอก Connect to Internet แลวคลก Next

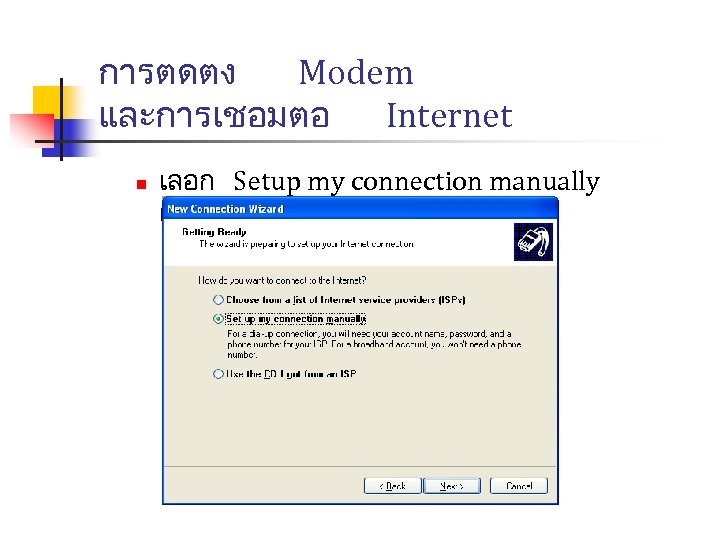

การตดตง Modem และการเชอมตอ Internet n เลอก Setup my connection manually แลวคลก Next

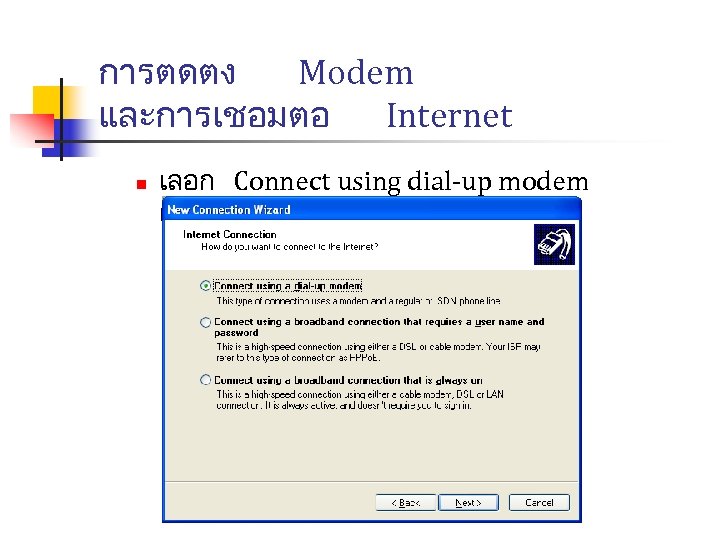

การตดตง Modem และการเชอมตอ Internet n เลอก Connect using dial-up modem แลวคลก Next

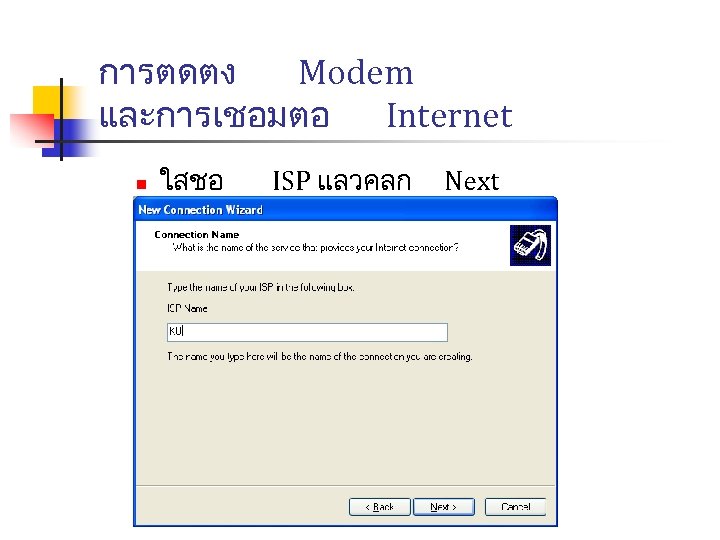

การตดตง Modem และการเชอมตอ Internet n ใสชอ ISP แลวคลก Next
การตดตง Modem และการเชอมตอ Internet n ใสหมายเลขโทรศพทแลวคลก Next (ในกรณทตองมการกดหมายเลขเพอ ตดกอน ใหใสหมายเลขแลวตามดวยเครองหมาย ( ,

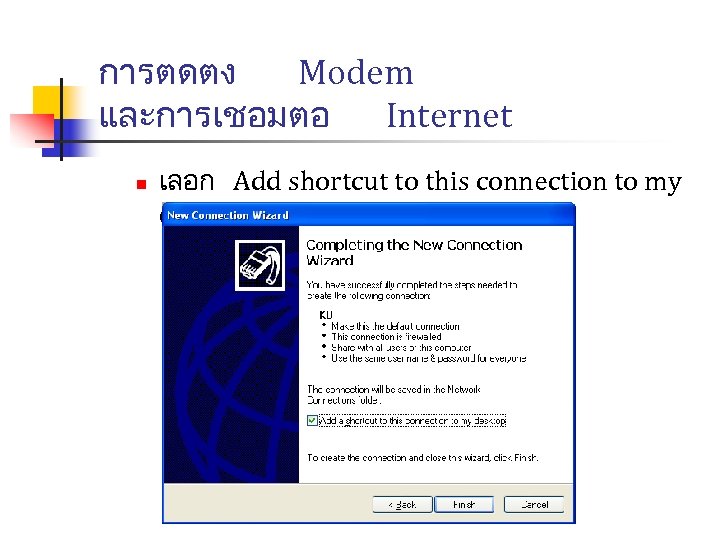

การตดตง Modem และการเชอมตอ Internet n เลอก Add shortcut to this connection to my desktop แลวคลก Finish
การตดตง Modem และการเชอมตอ Internet n ใส username กบ password แลวคลก เพอเชอมตอ Internet Dial
ระบบเครอขายคอมพวเตอรแล ะการกระจาย Computer Network and Distributed Introduction to Data Communication

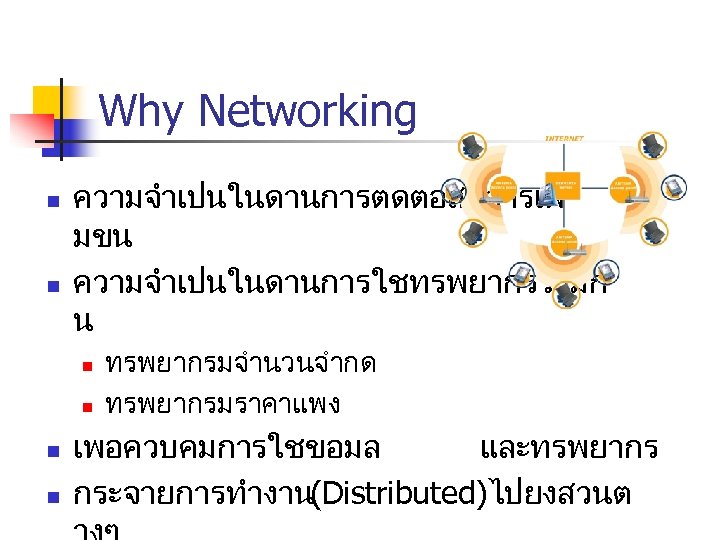

Why Networking n n ความจำเปนในดานการตดตอสอสารเพ มขน ความจำเปนในดานการใชทรพยากรรวมก น n n ทรพยากรมจำนวนจำกด ทรพยากรมราคาแพง เพอควบคมการใชขอมล และทรพยากร กระจายการทำงาน(Distributed)ไปยงสวนต

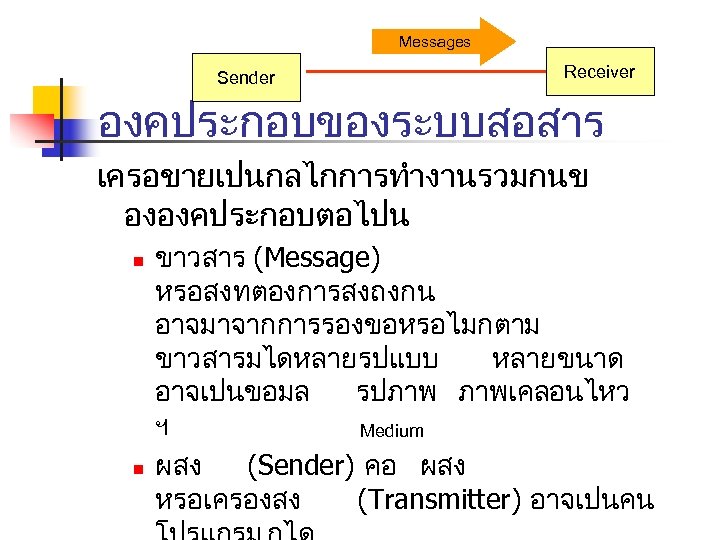

Messages Sender Receiver องคประกอบของระบบสอสาร เครอขายเปนกลไกการทำงานรวมกนข ององคประกอบตอไปน n n ขาวสาร (Message) หรอสงทตองการสงถงกน อาจมาจากการรองขอหรอไมกตาม ขาวสารมไดหลายรปแบบ หลายขนาด อาจเปนขอมล รปภาพ ภาพเคลอนไหว ฯ Medium ผสง (Sender) คอ ผสง หรอเครองสง (Transmitter) อาจเปนคน

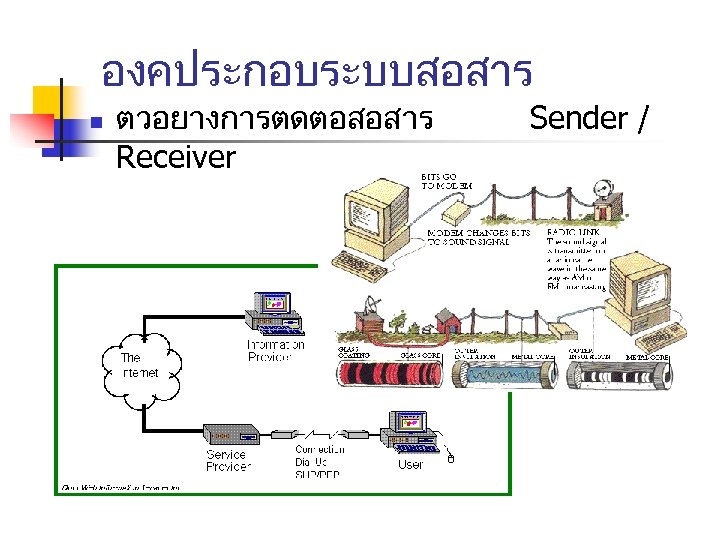

องคประกอบระบบสอสาร n ตวอยางการตดตอสอสาร Receiver Sender /

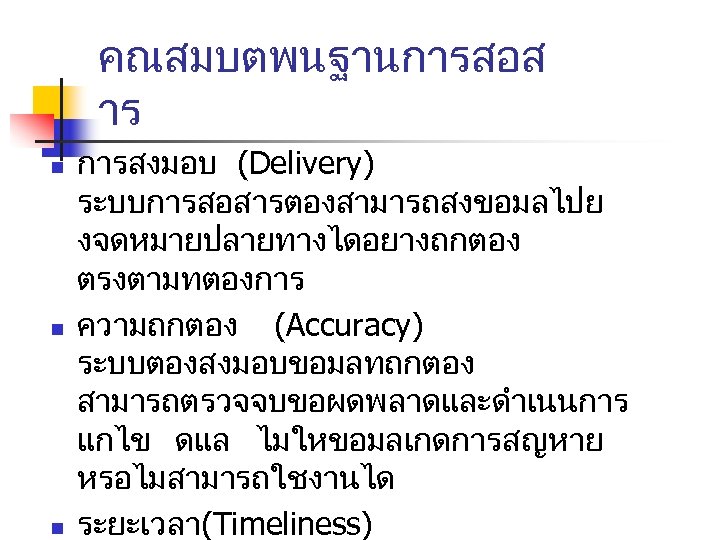

คณสมบตพนฐานการสอส าร n n n การสงมอบ (Delivery) ระบบการสอสารตองสามารถสงขอมลไปย งจดหมายปลายทางไดอยางถกตอง ตรงตามทตองการ ความถกตอง (Accuracy) ระบบตองสงมอบขอมลทถกตอง สามารถตรวจจบขอผดพลาดและดำเนนการ แกไข ดแล ไมใหขอมลเกดการสญหาย หรอไมสามารถใชงานได ระยะเวลา (Timeliness)

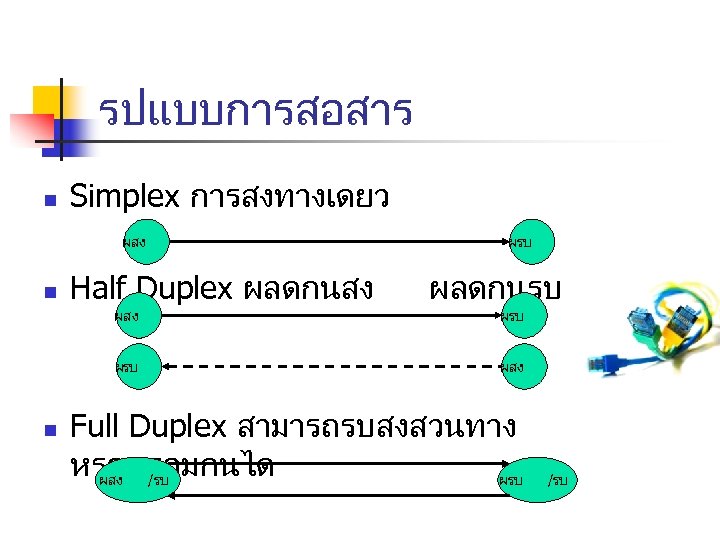

รปแบบการสอสาร n Simplex การสงทางเดยว ผสง n Half Duplex ผลดกนสง ผรบ ผลดกนรบ ผสง ผรบ n ผรบ ผสง Full Duplex สามารถรบสงสวนทาง หรอพรอมกนได ผสง /รบ ผรบ /รบ

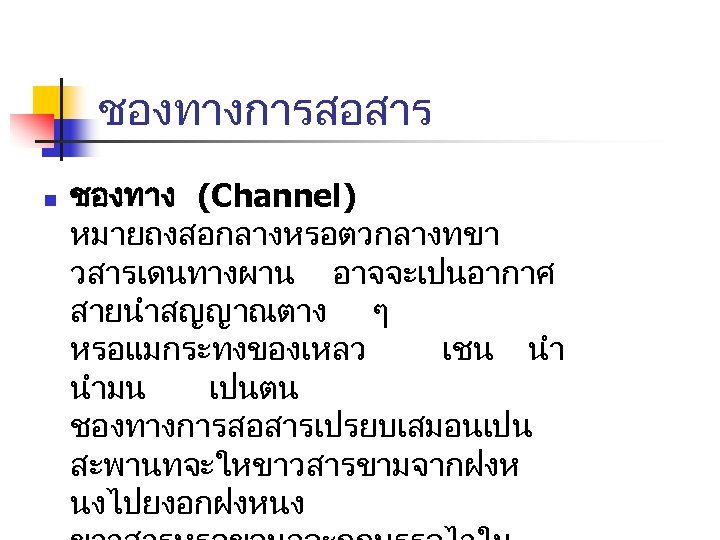

ชองทางการสอสาร n ชองทาง (Channel) หมายถงสอกลางหรอตวกลางทขา วสารเดนทางผาน อาจจะเปนอากาศ สายนำสญญาณตาง ๆ หรอแมกระทงของเหลว เชน นำมน เปนตน ชองทางการสอสารเปรยบเสมอนเปน สะพานทจะใหขาวสารขามจากฝงห นงไปยงอกฝงหนง

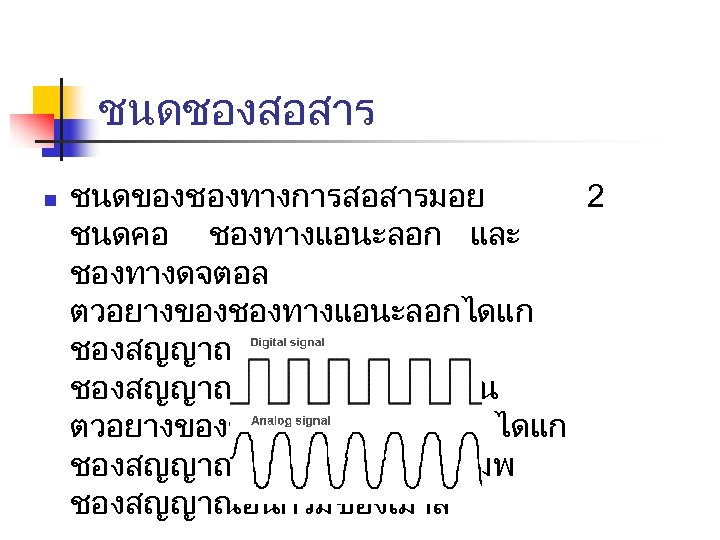

ชนดชองสอสาร n ชนดของชองทางการสอสารมอย 2 ชนดคอ ชองทางแอนะลอก และ ชองทางดจตอล ตวอยางของชองทางแอนะลอกไดแก ชองสญญาณวทย ชองสญญาณโทรทศน เปนตน ตวอยางของชองทางดจตอล ไดแก ชองสญญาณขนานของเครองพมพ ชองสญญาณอนกรมของเมาส
Base. Band / Broadband n n ชองสญญาณดจตอลเราจะเรยกวา ชองทาง เบสแบนด เทคนกการสงบนชองทางเบสแบนดมก สงขอมลออกไปเปนบต (Bit) หรอเปนเลขฐานสอง (Binary digit ( ชองสญญาณแอนะลอก เรยกวา ชองทาง บรอดแบนด มกสงสญญาณออกไปในรปคลนไฟฟ

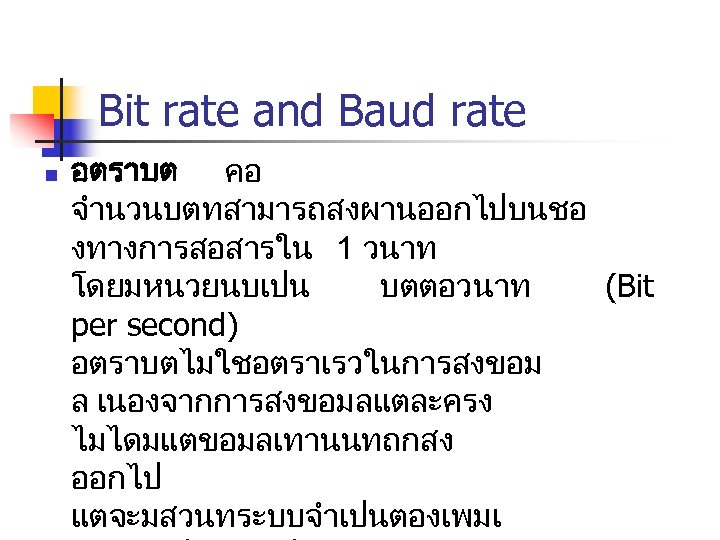

Bit rate and Baud rate n อตราบต คอ จำนวนบตทสามารถสงผานออกไปบนชอ งทางการสอสารใน 1 วนาท โดยมหนวยนบเปน บตตอวนาท (Bit per second) อตราบตไมใชอตราเรวในการสงขอม ล เนองจากการสงขอมลแตละครง ไมไดมแตขอมลเทานนทถกสง ออกไป แตจะมสวนทระบบจำเปนตองเพมเ

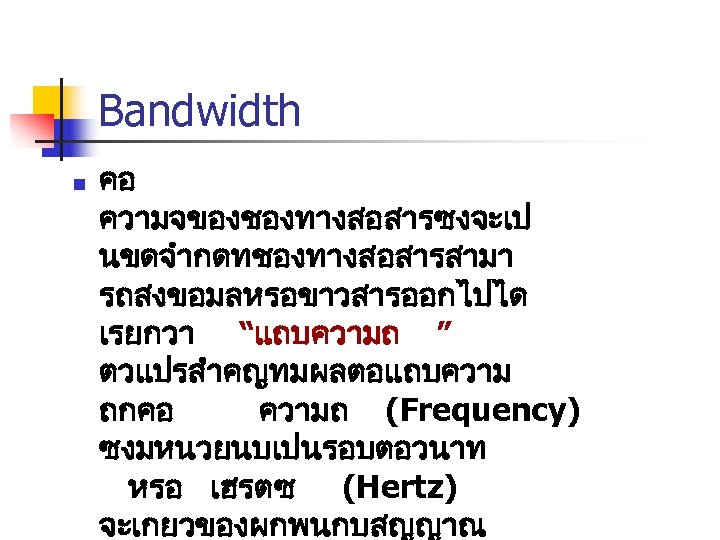

Bandwidth n คอ ความจของชองทางสอสารซงจะเป นขดจำกดทชองทางสอสารสามา รถสงขอมลหรอขาวสารออกไปได เรยกวา “แถบความถ ” ตวแปรสำคญทมผลตอแถบความ ถกคอ ความถ (Frequency) ซงมหนวยนบเปนรอบตอวนาท หรอ เฮรตซ (Hertz) จะเกยวของผกพนกบสญญาณ

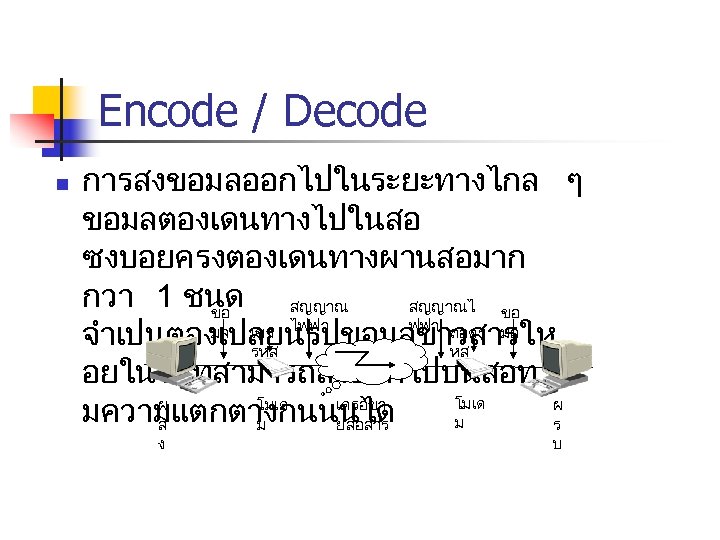

Encode / Decode n การสงขอมลออกไปในระยะทางไกล ๆ ขอมลตองเดนทางไปในสอ ซงบอยครงตองเดนทางผานสอมาก กวา 1 ชนด สญญาณไ ขอ ขอ ไฟฟา ถอดร มล มล เขา จำเปนตองเปลยนรปขอมลขาวสารให รหส หส อยในรปทสามารถสงออกไปบนสอท โมเด ผ โมเด เครอขา มความแตกตางกนนนได ผ ม ส ม ยสอสาร ร ง บ

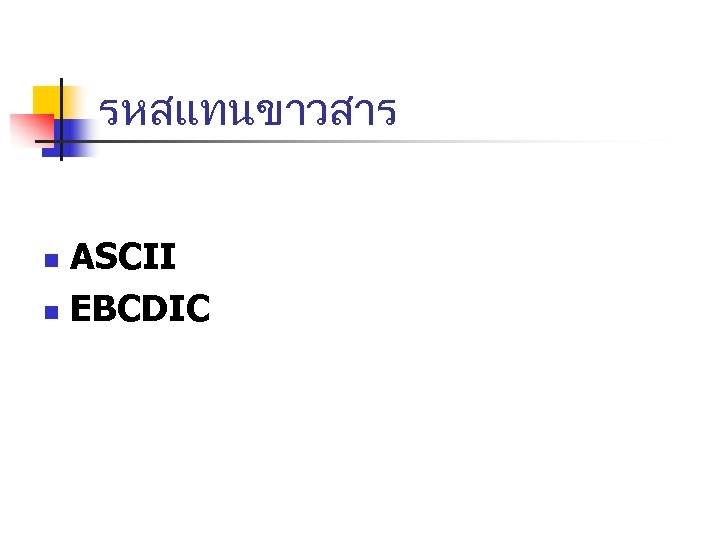

รหสแทนขาวสาร ASCII n EBCDIC n

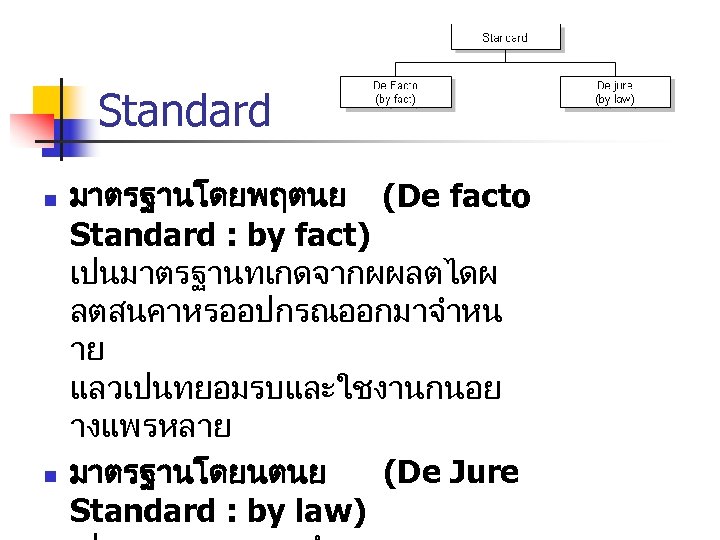

Standard n n มาตรฐานโดยพฤตนย (De facto Standard : by fact) เปนมาตรฐานทเกดจากผผลตไดผ ลตสนคาหรออปกรณออกมาจำหน าย แลวเปนทยอมรบและใชงานกนอย างแพรหลาย มาตรฐานโดยนตนย (De Jure Standard : by law)
องคกรมาตรฐาน n n ISO (International Standards Organization) ITU (International Telecommunications Union) IEEE (Institute of Electrical and Electronics engineers) EIA(Electronics Industries Association)

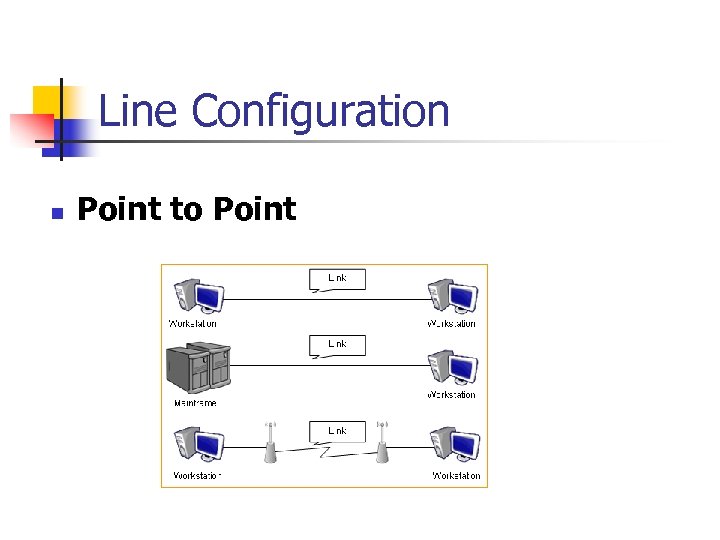

Line Configuration n Point to Point

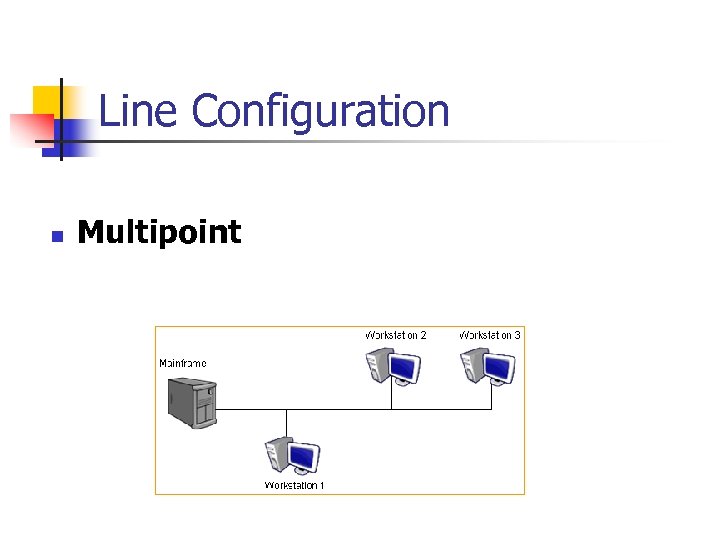

Line Configuration n Multipoint

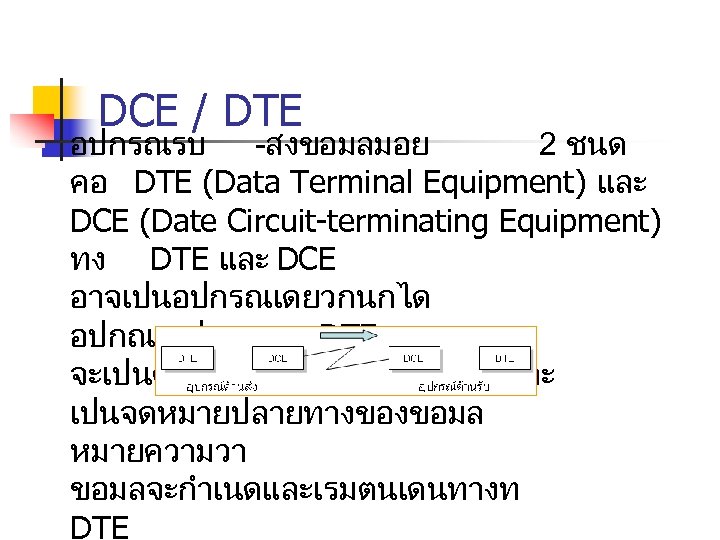

DCE / DTE n อปกรณรบ -สงขอมลมอย 2 ชนด คอ DTE (Data Terminal Equipment) และ DCE (Date Circuit-terminating Equipment) ทง DTE และ DCE อาจเปนอปกรณเดยวกนกได อปกณทเปน DTE จะเปนตนกำเนดของขอมล และ เปนจดหมายปลายทางของขอมล หมายความวา ขอมลจะกำเนดและเรมตนเดนทางท DTE

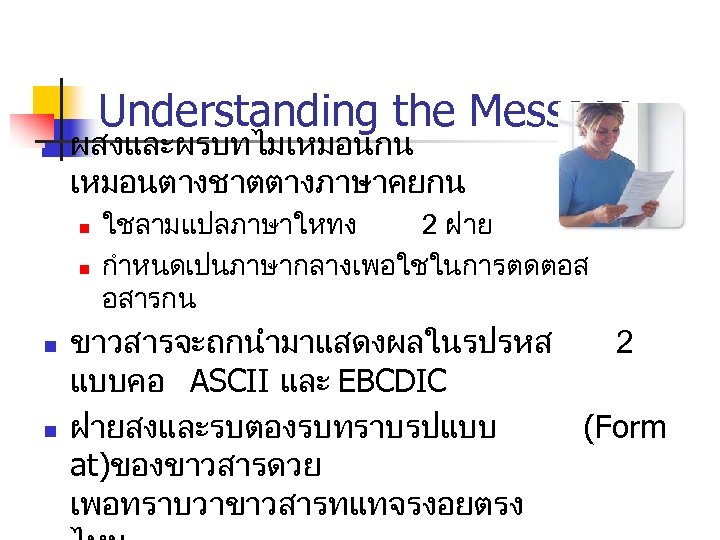

Understanding the Message n ผสงและผรบทไมเหมอนกน เหมอนตางชาตตางภาษาคยกน n n ใชลามแปลภาษาใหทง 2 ฝาย กำหนดเปนภาษากลางเพอใชในการตดตอส อสารกน ขาวสารจะถกนำมาแสดงผลในรปรหส 2 แบบคอ ASCII และ EBCDIC ฝายสงและรบตองรบทราบรปแบบ (Form at)ของขาวสารดวย เพอทราบวาขาวสารทแทจรงอยตรง

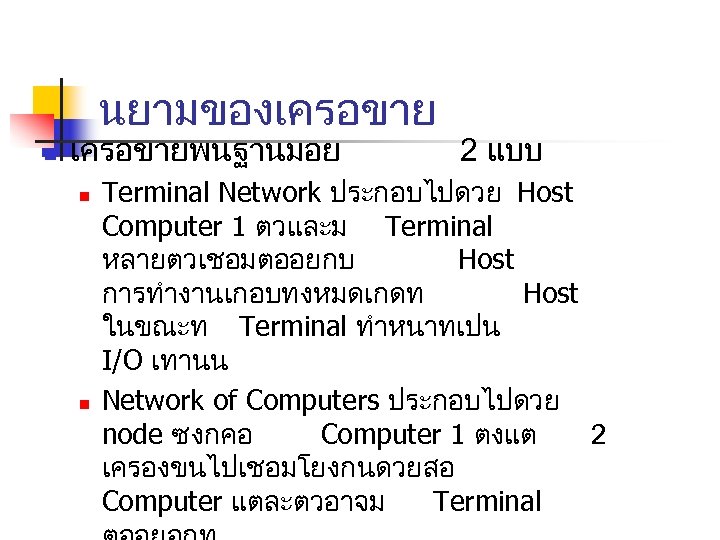

นยามของเครอขาย n เครอขายพนฐานมอย n n 2 แบบ Terminal Network ประกอบไปดวย Host Computer 1 ตวและม Terminal หลายตวเชอมตออยกบ Host การทำงานเกอบทงหมดเกดท Host ในขณะท Terminal ทำหนาทเปน I/O เทานน Network of Computers ประกอบไปดวย node ซงกคอ Computer 1 ตงแต 2 เครองขนไปเชอมโยงกนดวยสอ Computer แตละตวอาจม Terminal
Computer Network

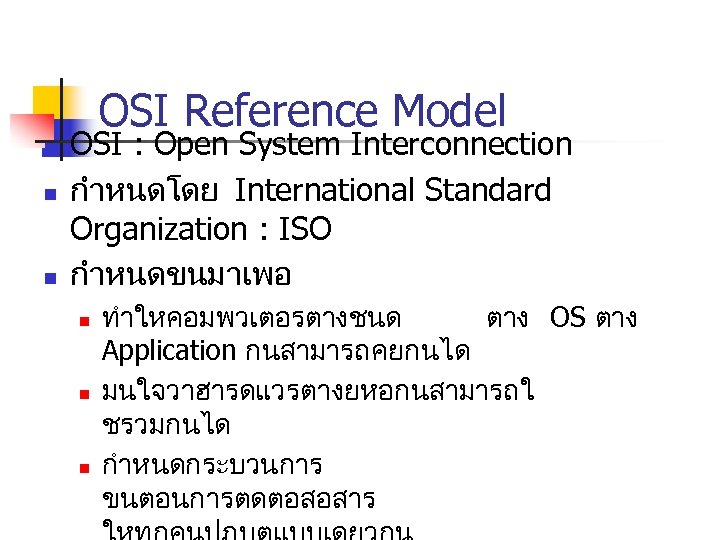

OSI Reference Model n n n OSI : Open System Interconnection กำหนดโดย International Standard Organization : ISO กำหนดขนมาเพอ n n n ทำใหคอมพวเตอรตางชนด ตาง OS ตาง Application กนสามารถคยกนได มนใจวาฮารดแวรตางยหอกนสามารถใ ชรวมกนได กำหนดกระบวนการ ขนตอนการตดตอสอสาร

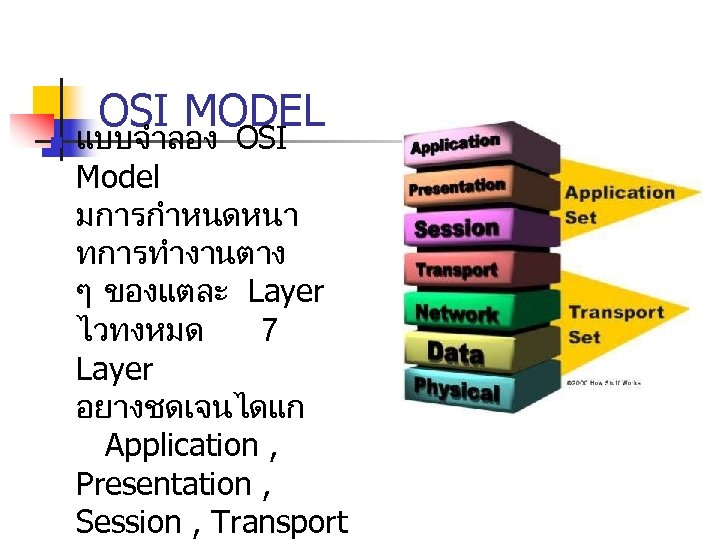

n OSI MODEL แบบจำลอง OSI Model มการกำหนดหนา ทการทำงานตาง ๆ ของแตละ Layer ไวทงหมด 7 Layer อยางชดเจนไดแก Application , Presentation , Session , Transport

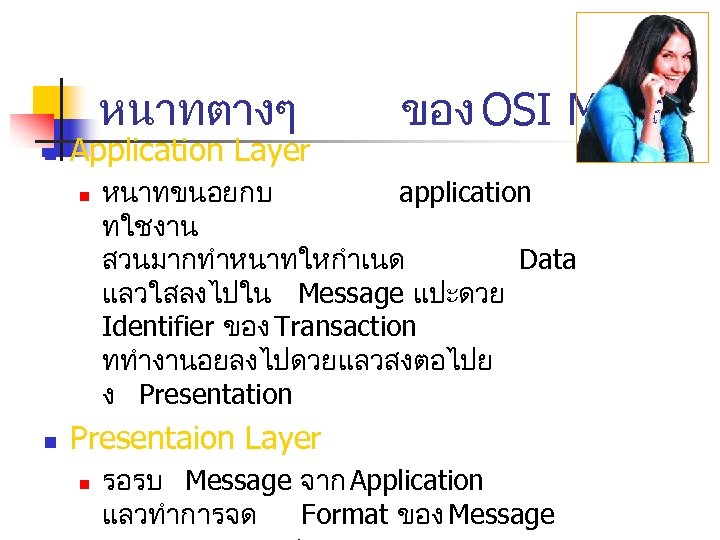

หนาทตางๆ n Application Layer n n ของ OSI Model หนาทขนอยกบ application ทใชงาน สวนมากทำหนาทใหกำเนด Data แลวใสลงไปใน Message แปะดวย Identifier ของ Transaction ททำงานอยลงไปดวยแลวสงตอไปย ง Presentation Presentaion Layer n รอรบ Message จาก Application แลวทำการจด Format ของ Message

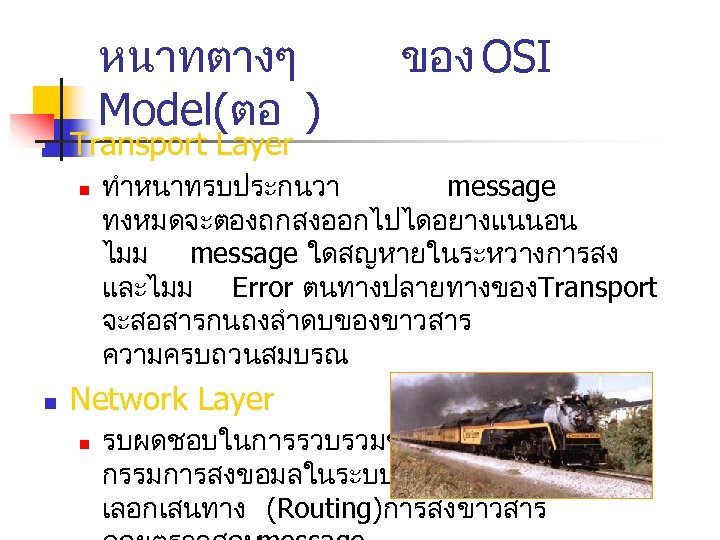

หนาทตางๆ Model(ตอ ) n Transport Layer n n ของ OSI ทำหนาทรบประกนวา message ทงหมดจะตองถกสงออกไปไดอยางแนนอน ไมม message ใดสญหายในระหวางการสง และไมม Error ตนทางปลายทางของ Transport จะสอสารกนถงลำดบของขาวสาร ความครบถวนสมบรณ Network Layer n รบผดชอบในการรวบรวมขอมลเกยวกบกจ กรรมการสงขอมลในระบบ เลอกเสนทาง (Routing)การสงขาวสาร
หนาทตางๆ Model(ตอ ) n Data Link Layer n n ของ OSI ทำหนาทเตรยม Message สำหรบสงออกไปทางกายภาพ การตรวจสอบ Error ในระดบ Low-Level การเตมขอมลปดหวทาย Physical Layer n รบผดชอบในการสง Data ทางกายภาพเชนสงสญญาณไฟฟาไปตามสายส อสาร Layer นจะกำหนดวา Data จะมรปรางอยางไรในสอ (Medium)

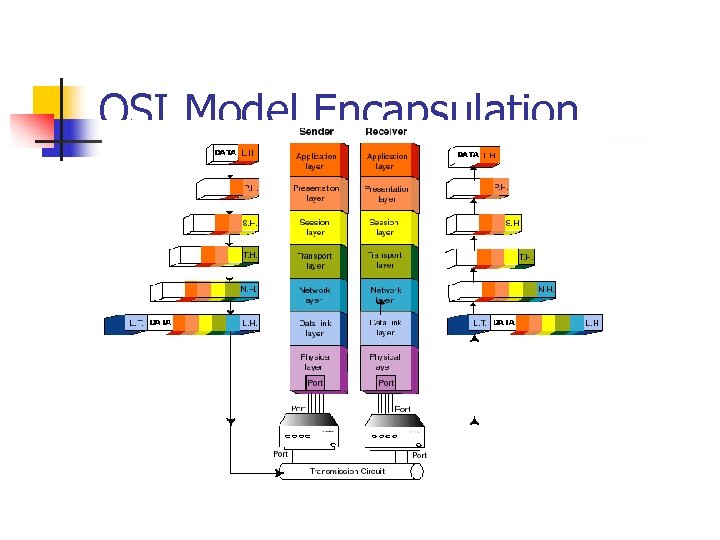

OSI Model Encapsulation

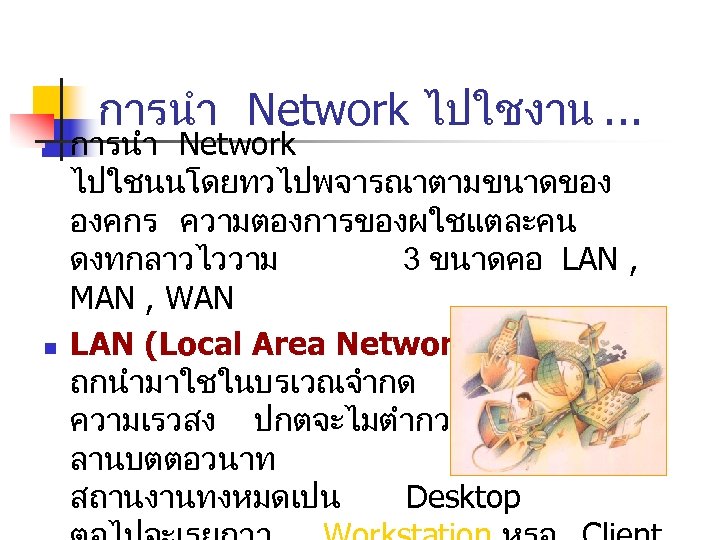

การนำ Network ไปใชงาน. . . n n การนำ Network ไปใชนนโดยทวไปพจารณาตามขนาดของ องคกร ความตองการของผใชแตละคน ดงทกลาวไววาม 3 ขนาดคอ LAN , MAN , WAN LAN (Local Area Network) ถกนำมาใชในบรเวณจำกด ความเรวสง ปกตจะไมตำกวา 10 ลานบตตอวนาท สถานงานทงหมดเปน Desktop

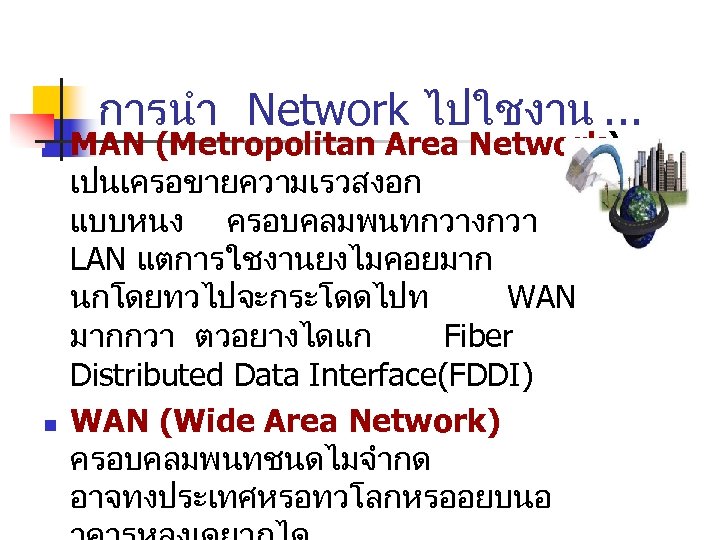

การนำ Network ไปใชงาน. . . n n MAN (Metropolitan Area Network) เปนเครอขายความเรวสงอก แบบหนง ครอบคลมพนทกวางกวา LAN แตการใชงานยงไมคอยมาก นกโดยทวไปจะกระโดดไปท WAN มากกวา ตวอยางไดแก Fiber Distributed Data Interface(FDDI) WAN (Wide Area Network) ครอบคลมพนทชนดไมจำกด อาจทงประเทศหรอทวโลกหรออยบนอ
การนำ Network ไปใชงาน. . . n n n Enterprise Networks เปนเครอขายเบดเสรจขององคกร สรางขนมาเพอให User บน LAN ระบบหนงตดตอสอสารกบ User บนระบบ LAN บนระบบ WAN อนได The Internet เปนเครอขายของเครอขาย หรอมเครอขายจำนวนมากทำการเชอม ตอเขาหากน ม node นบลานเครอง Intranets กคอ Internet

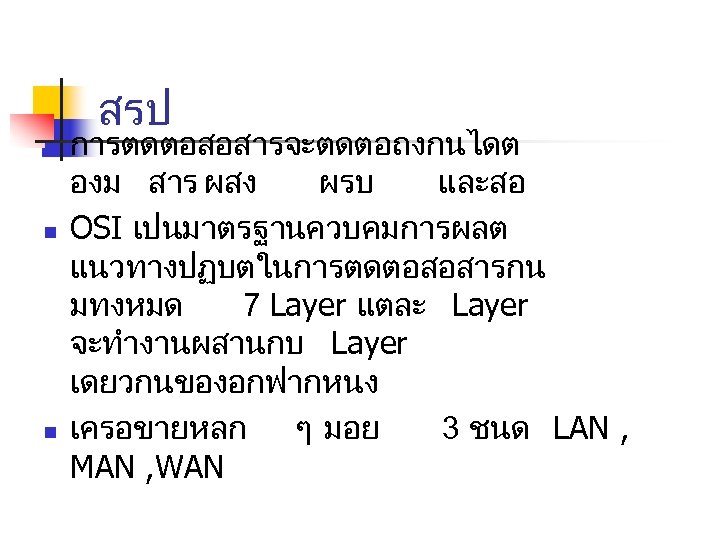

สรป n n n การตดตอสอสารจะตดตอถงกนไดต องม สาร ผสง ผรบ และสอ OSI เปนมาตรฐานควบคมการผลต แนวทางปฏบตในการตดตอสอสารกน มทงหมด 7 Layer แตละ Layer จะทำงานผสานกบ Layer เดยวกนของอกฟากหนง เครอขายหลก ๆ มอย 3 ชนด LAN , MAN , WAN

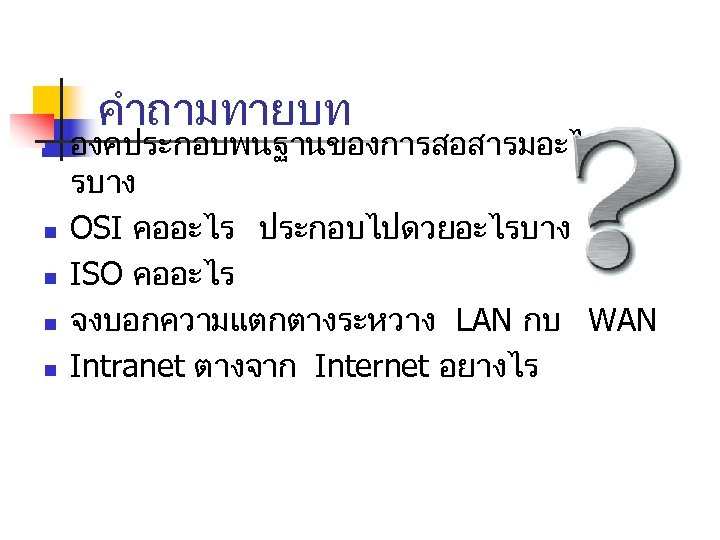

คำถามทายบท n n n องคประกอบพนฐานของการสอสารมอะไ รบาง OSI คออะไร ประกอบไปดวยอะไรบาง ISO คออะไร จงบอกความแตกตางระหวาง LAN กบ WAN Intranet ตางจาก Internet อยางไร
