รปแบบการเชอมตอและสวน ประกอบของเครอขาย Topology and Network Component การสอสารแบบจดตอจด

รปแบบการเชอมตอและสวน ประกอบของเครอขาย Topology and Network Component

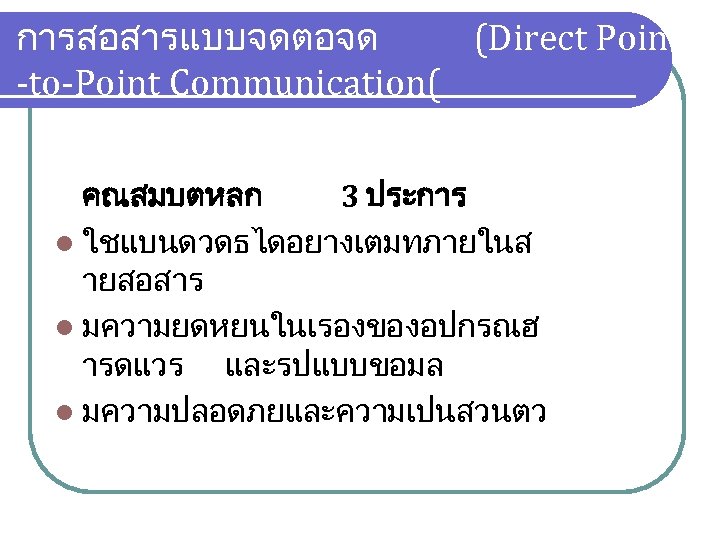

การสอสารแบบจดตอจด (Direct Point -to-Point Communication( คณสมบตหลก 3 ประการ l ใชแบนดวดธไดอยางเตมทภายในส ายสอสาร l มความยดหยนในเรองของอปกรณฮ ารดแวร และรปแบบขอมล l มความปลอดภยและความเปนสวนตว

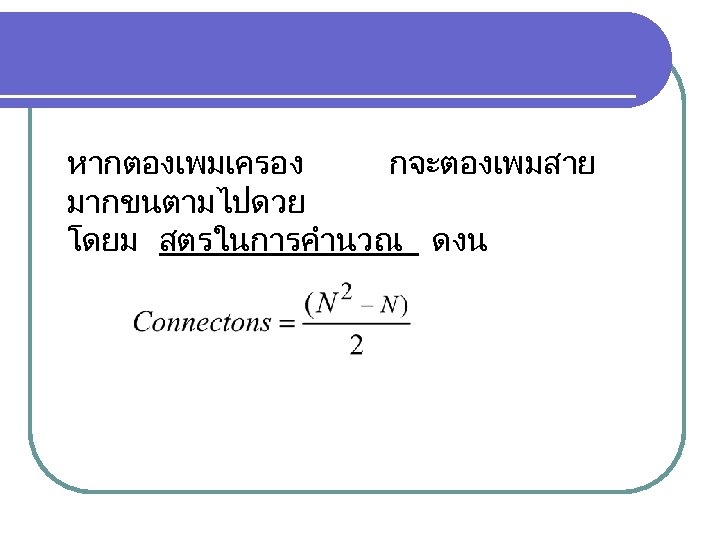

หากตองเพมเครอง กจะตองเพมสาย มากขนตามไปดวย โดยม สตรในการคำนวณ ดงน

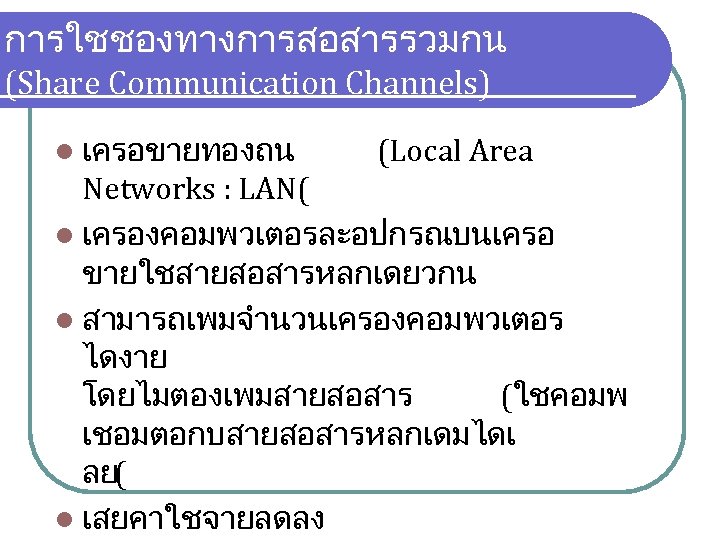

การใชชองทางการสอสารรวมกน (Share Communication Channels) l เครอขายทองถน (Local Area Networks : LAN( l เครองคอมพวเตอรละอปกรณบนเครอ ขายใชสายสอสารหลกเดยวกน l สามารถเพมจำนวนเครองคอมพวเตอร ไดงาย โดยไมตองเพมสายสอสาร (ใชคอมพ เชอมตอกบสายสอสารหลกเดมไดเ ลย( l เสยคาใชจายลดลง

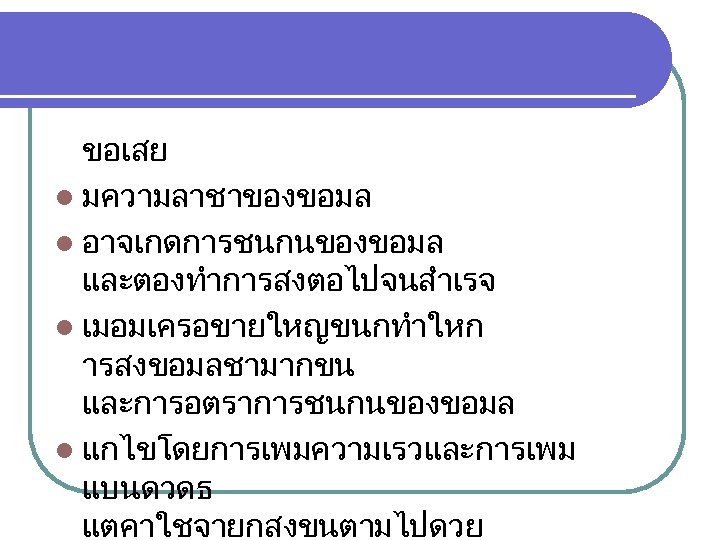

ขอเสย l มความลาชาของขอมล l อาจเกดการชนกนของขอมล และตองทำการสงตอไปจนสำเรจ l เมอมเครอขายใหญขนกทำใหก ารสงขอมลชามากขน และการอตราการชนกนของขอมล l แกไขโดยการเพมความเรวและการเพม แบนดวดธ แตคาใชจายกสงขนตามไปดวย

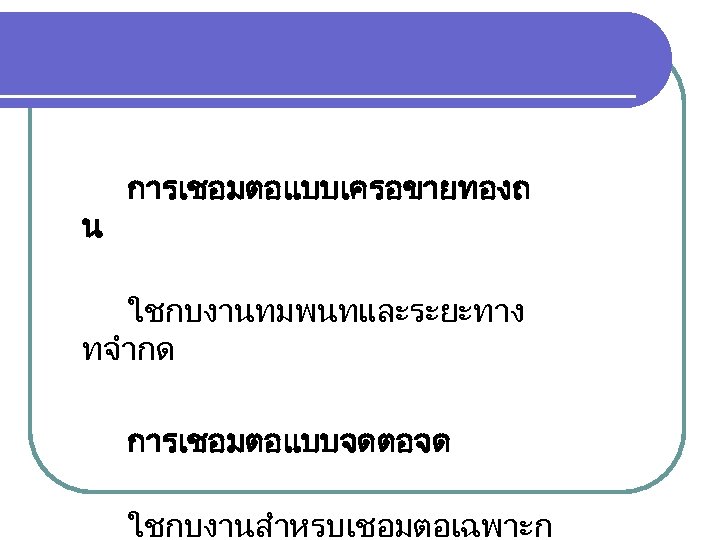

น การเชอมตอแบบเครอขายทองถ ใชกบงานทมพนทและระยะทาง ทจำกด การเชอมตอแบบจดตอจด ใชกบงานสำหรบเชอมตอเฉพาะก

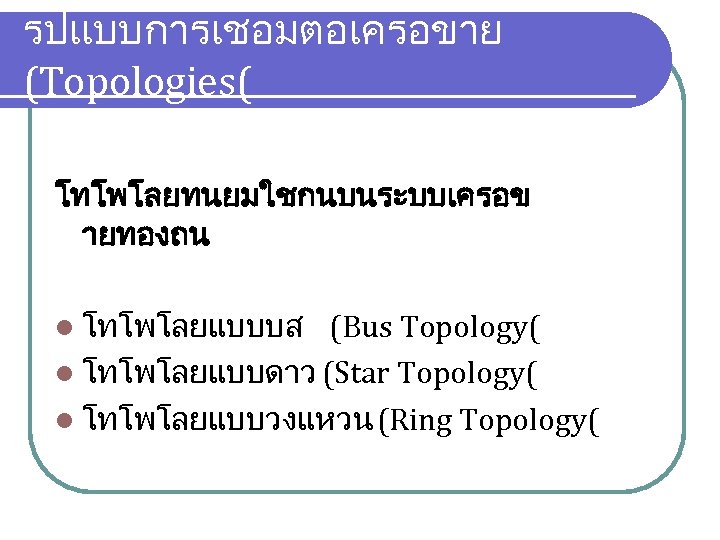

รปแบบการเชอมตอเครอขาย (Topologies( โทโพโลยทนยมใชกนบนระบบเครอข ายทองถน l โทโพโลยแบบบส (Bus Topology( l โทโพโลยแบบดาว (Star Topology( l โทโพโลยแบบวงแหวน (Ring Topology(

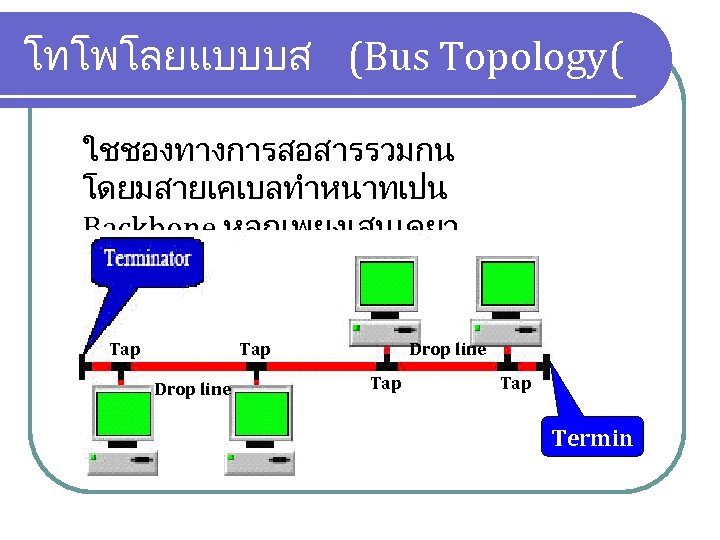

โทโพโลยแบบบส (Bus Topology( ใชชองทางการสอสารรวมกน โดยมสายเคเบลทำหนาทเปน Backbone หลกเพยงเสนเดยว Tap Drop line Tap Termin ator

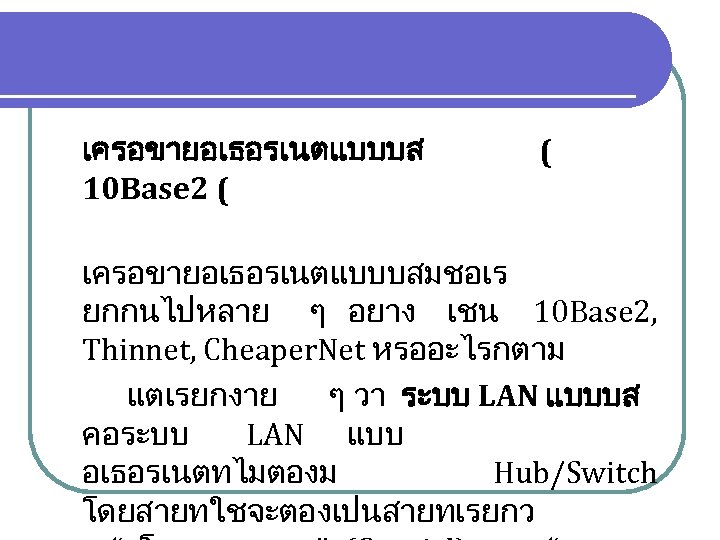

เครอขายอเธอรเนตแบบบส 10 Base 2 ( ( เครอขายอเธอรเนตแบบบสมชอเร ยกกนไปหลาย ๆ อยาง เชน 10 Base 2, Thinnet, Cheaper. Net หรออะไรกตาม แตเรยกงาย ๆ วา ระบบ LAN แบบบส คอระบบ LAN แบบ อเธอรเนตทไมตองม Hub/Switch โดยสายทใชจะตองเปนสายทเรยกว

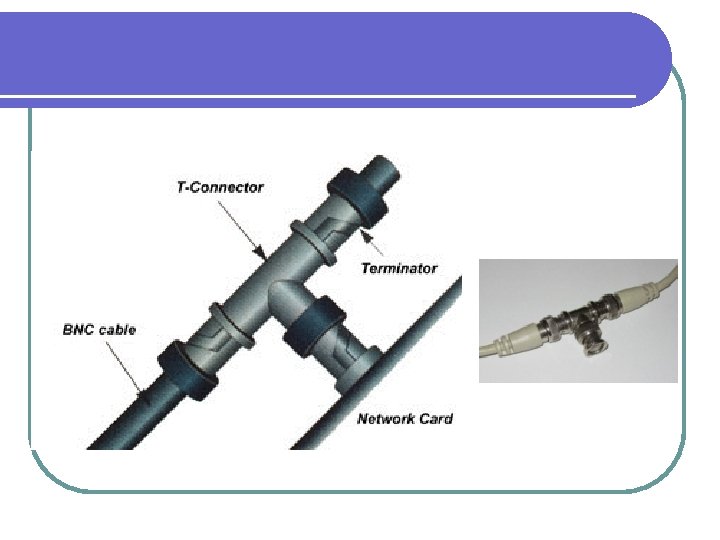

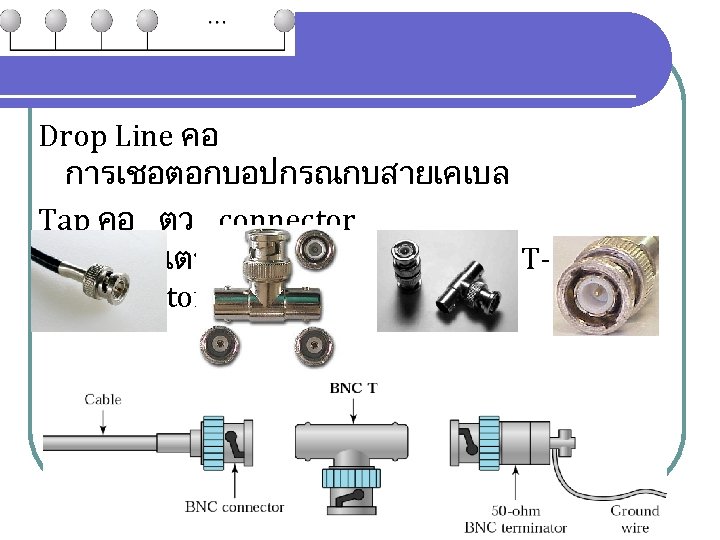

Drop Line คอ การเชอตอกบอปกรณกบสายเคเบล Tap คอ ตว connector ทใชเปนตวเชอมตอ คอ TConnector

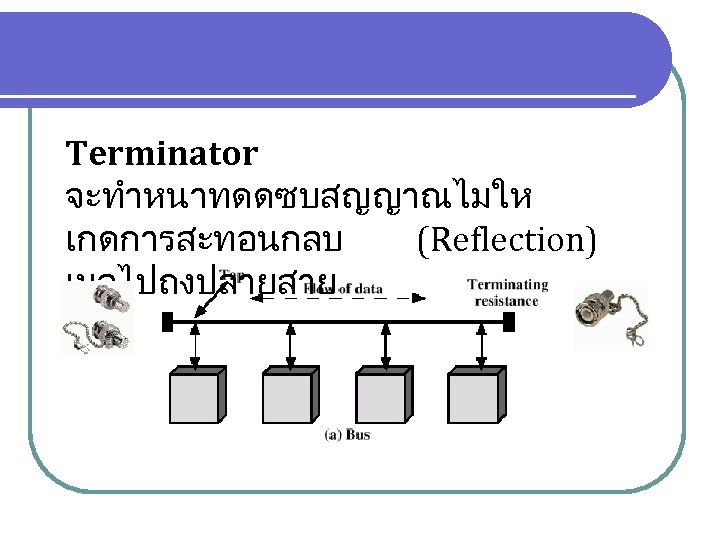

Terminator จะทำหนาทดดซบสญญาณไมให เกดการสะทอนกลบ (Reflection) เมอไปถงปลายสาย

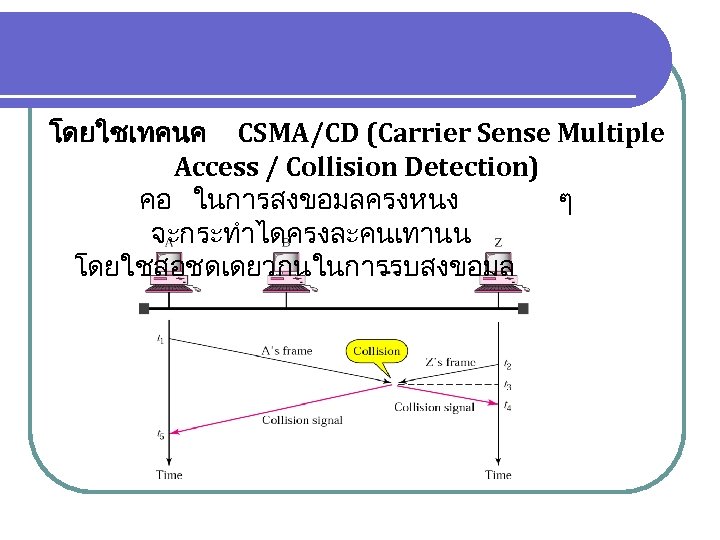

โดยใชเทคนค CSMA/CD (Carrier Sense Multiple Access / Collision Detection) คอ ในการสงขอมลครงหนง ๆ จะกระทำไดครงละคนเทานน โดยใชสอชดเดยวกนในการรบสงขอมล

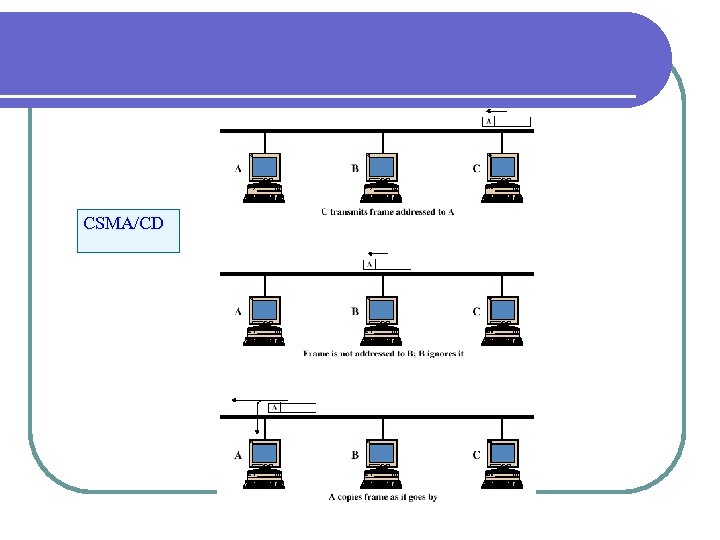

CSMA/CD

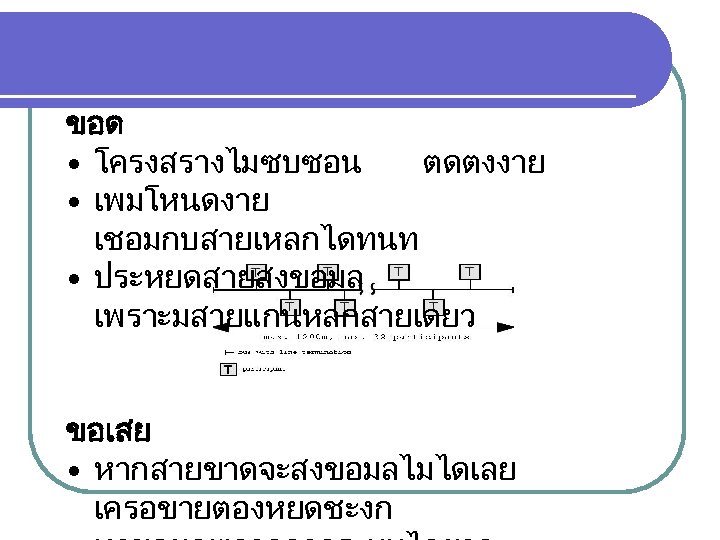

ขอด • โครงสรางไมซบซอน ตดตงงาย • เพมโหนดงาย เชอมกบสายเหลกไดทนท • ประหยดสายสงขอมล เพราะมสายแกนหลกสายเดยว ขอเสย • หากสายขาดจะสงขอมลไมไดเลย เครอขายตองหยดชะงก

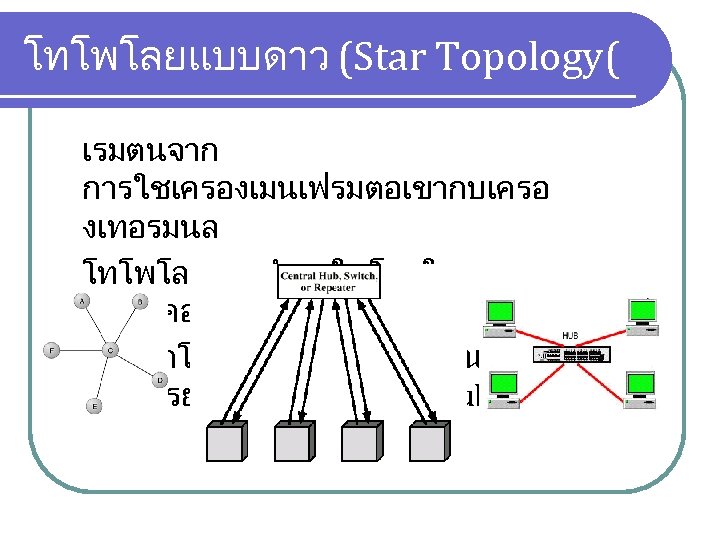

โทโพโลยแบบดาว (Star Topology( เรมตนจาก การใชเครองเมนเฟรมตอเขากบเครอ งเทอรมนล โทโพโลยดาวนำมาใชโดยใช เครองคอมพวเตอรทกเครอง หรอทกโหนด ตอเขากบจดศนยกลาง ณ ทนเรยกวา ฮบ (Hub(

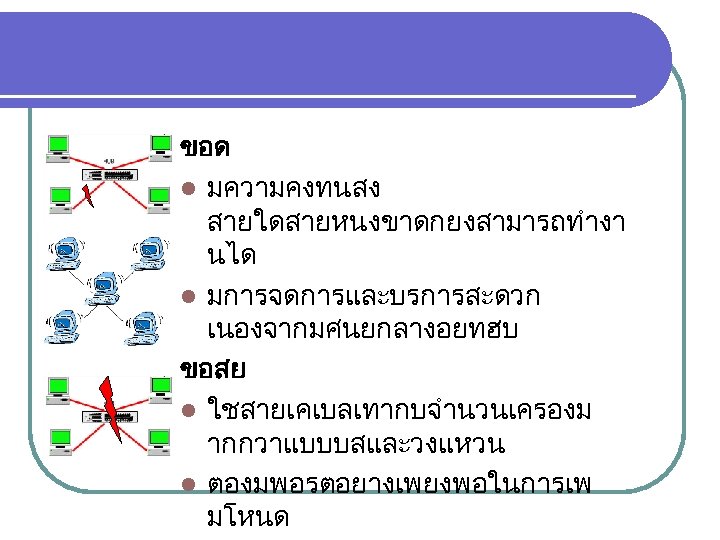

ขอด l มความคงทนสง สายใดสายหนงขาดกยงสามารถทำงา นได l มการจดการและบรการสะดวก เนองจากมศนยกลางอยทฮบ ขอสย l ใชสายเคเบลเทากบจำนวนเครองม ากกวาแบบบสและวงแหวน l ตองมพอรตอยางเพยงพอในการเพ มโหนด

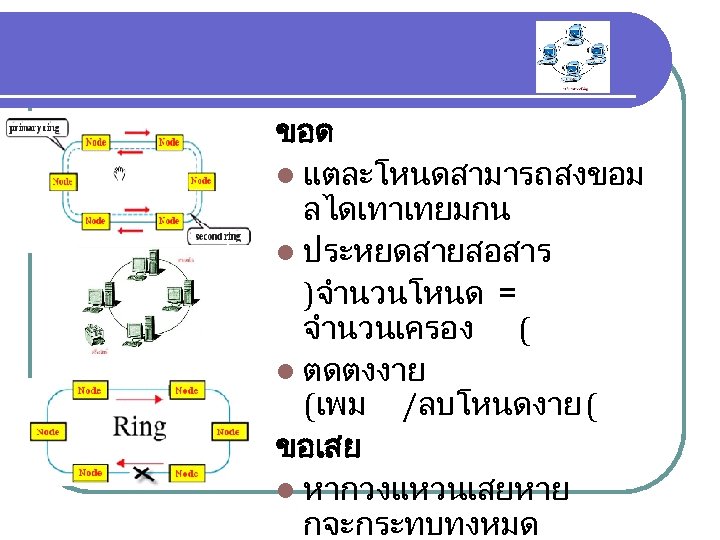

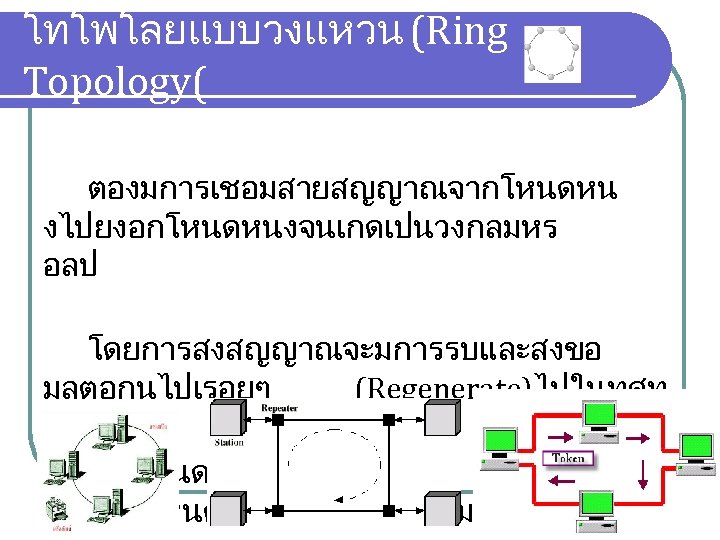

โทโพโลยแบบวงแหวน (Ring Topology( ตองมการเชอมสายสญญาณจากโหนดหน งไปยงอกโหนดหนงจนเกดเปนวงกลมหร อลป โดยการสงสญญาณจะมการรบและสงขอ มลตอกนไปเรอยๆ (Regenerate)ไปในทศท างเดยวกน เมอโหนดผสงไดรบขอมลเดม แสดงวาโหนดปลายทางไดรบขอมลเรยบรอ

ขอด l แตละโหนดสามารถสงขอม ลไดเทาเทยมกน l ประหยดสายสอสาร )จำนวนโหนด = จำนวนเครอง ( l ตดตงงาย (เพม /ลบโหนดงาย ( ขอเสย l หากวงแหวนเสยหาย กจะกระทบทงหมด

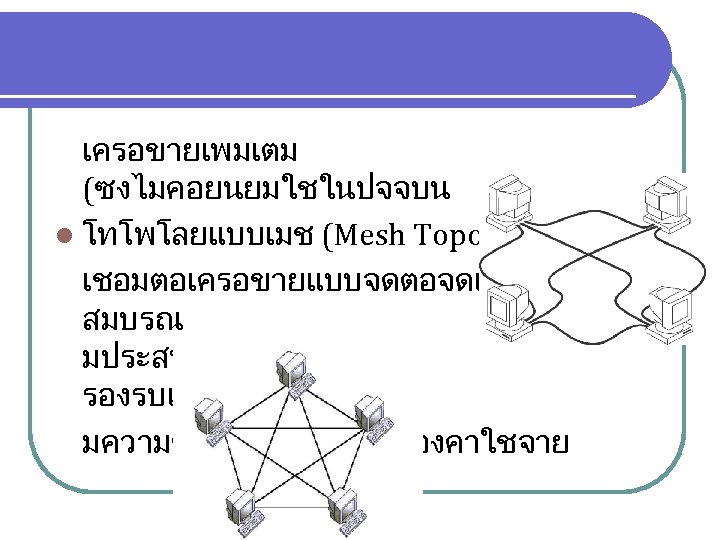

เครอขายเพมเตม (ซงไมคอยนยมใชในปจจบน ( l โทโพโลยแบบเมช (Mesh Topology( เชอมตอเครอขายแบบจดตอจดแบบ สมบรณ มประสทธภาพ รองรบเทคโนโลยใหมๆได มความซบซอน สนเปลองคาใชจาย

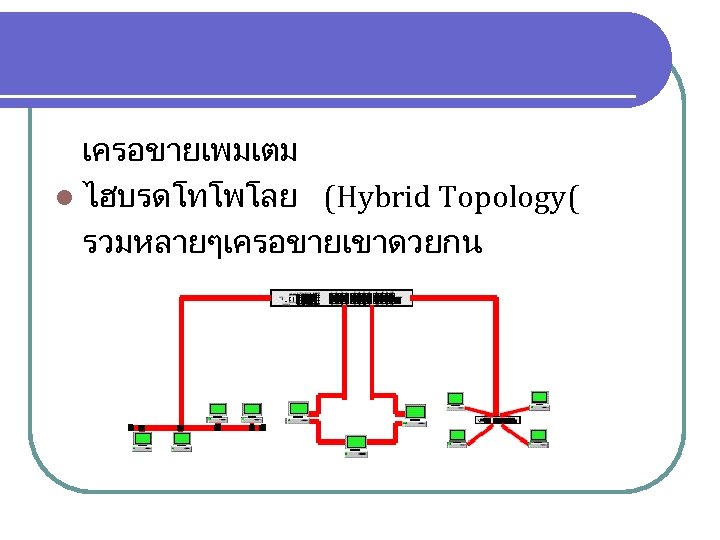

เครอขายเพมเตม l ไฮบรดโทโพโลย (Hybrid Topology( รวมหลายๆเครอขายเขาดวยกน

สวนประกอบของเครอขาย (Network Component( สวนประกอบพนฐานของเครอขายทองถ น l เครองศนยบรการขอมล (Servers( l เครองลกขาย หรอ สถาน (Clients( l การดเครอขาย (Network Interface Cards( l สายเคเบลทใชบนเครอขาย (Network Cables( l ฮบและสวตช (Hubs and Switches(

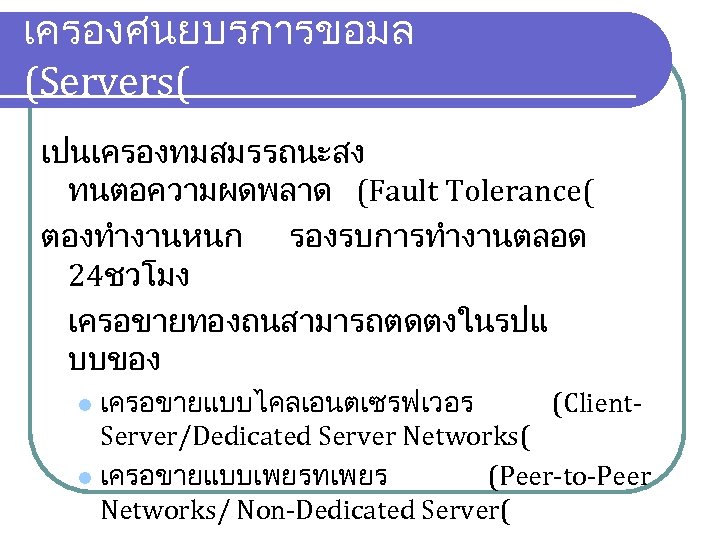

เครองศนยบรการขอมล (Servers( เปนเครองทมสมรรถนะสง ทนตอความผดพลาด (Fault Tolerance( ตองทำงานหนก รองรบการทำงานตลอด 24ชวโมง เครอขายทองถนสามารถตดตงในรปแ บบของ เครอขายแบบไคลเอนตเซรฟเวอร (Client. Server/Dedicated Server Networks( l เครอขายแบบเพยรทเพยร (Peer-to-Peer Networks/ Non-Dedicated Server( l

เครองศนยบรการขอมล (Servers( l เครอขายแบบไคลเอนตเซรฟเวอร (Client- Server / Dedicated Server Networks( เชน Web Server, Mail Sever, File Server, Print Server ทใหบรการแกเครองลกขาย ซงอาจรวมอยท Server เดยว หรอแยกเปนแตละ Server กได เหมาะกบเครอขายทตองการเชอมสถานมา กๆ ใชระบบปฏบตการ เชน Novell-Netware, Windows-NT, Unix เปนตน

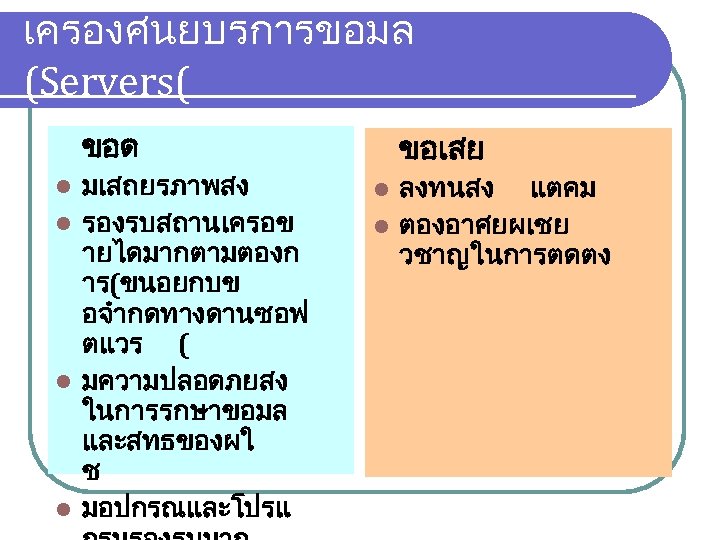

เครองศนยบรการขอมล (Servers( ขอด มเสถยรภาพสง l รองรบสถานเครอข ายไดมากตามตองก าร(ขนอยกบข อจำกดทางดานซอฟ ตแวร ( l มความปลอดภยสง ในการรกษาขอมล และสทธของผใ ช l มอปกรณและโปรแ l ขอเสย ลงทนสง แตคม l ตองอาศยผเชย วชาญในการตดตง l

เครองศนยบรการขอมล (Servers( l เครอขายแบบเพยรทเพยร (Peer-to-Peer Networks/ Non-Dedicated Server( คอมพวเตอรทกเครองมความเสมอภาค ตองการเพอแชรขอมล และตดตอสอสาร ความปลอดภยคอนขางตำ ใชระบบปฏบตการ เชน Netware-Lite, Windows for Workgroup, Windows-9 x, Windows XP เปนตน

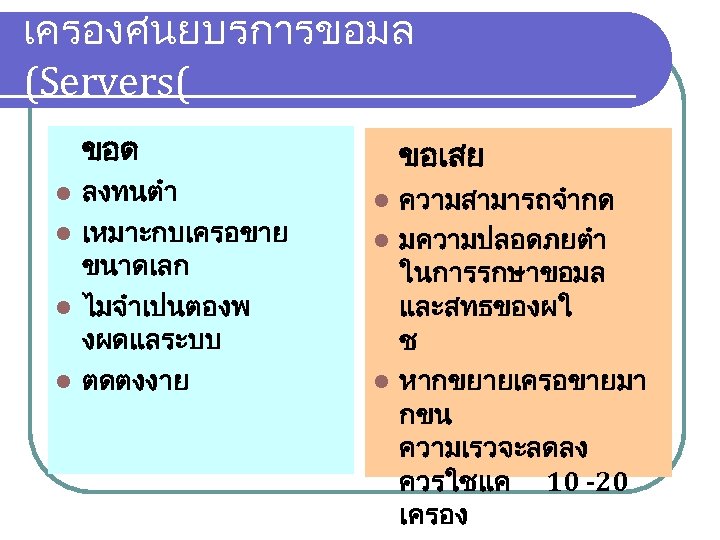

เครองศนยบรการขอมล (Servers( ขอด ลงทนตำ l เหมาะกบเครอขาย ขนาดเลก l ไมจำเปนตองพ งผดแลระบบ l ตดตงงาย l ขอเสย ความสามารถจำกด l มความปลอดภยตำ ในการรกษาขอมล และสทธของผใ ช l หากขยายเครอขายมา กขน ความเรวจะลดลง ควรใชแค 10 -20 เครอง l

เครองลกขาย (Clients( หรอ สถาน เปนเครองของผใชงานทวไป เพอขอบรการจากเซรฟเวอร ไมจำเปนตองมสมรรถนะสง อาจเรยกวา Workstation กได

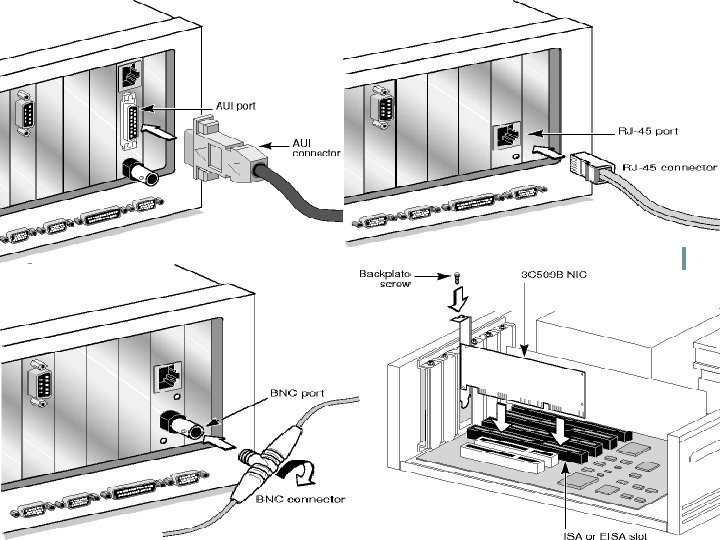

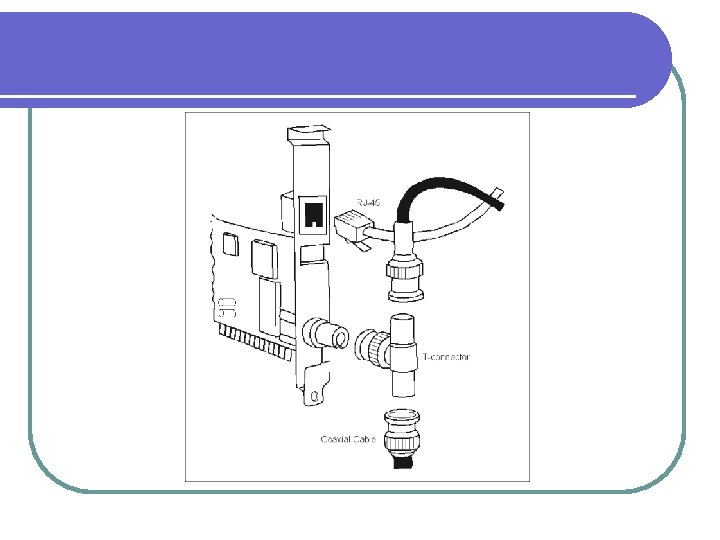

การดเครอขาย (Network Interface Cards : NIC( l Ethernet Card มความเรวทแตกตางกน ขนอยกบความเหมาะสม l Connector ทใชเพอเชอมกบสายสอสาร เชน คอนเนกเตอรแบบ RJ 45 เปนมาตรฐานของเครอขายอเทอรเนตใ นปจจบน , คอนเนกเตอรแบบ BNC หรอ EUI เปนการดรนเกา แตกยงใชกนอยบาง

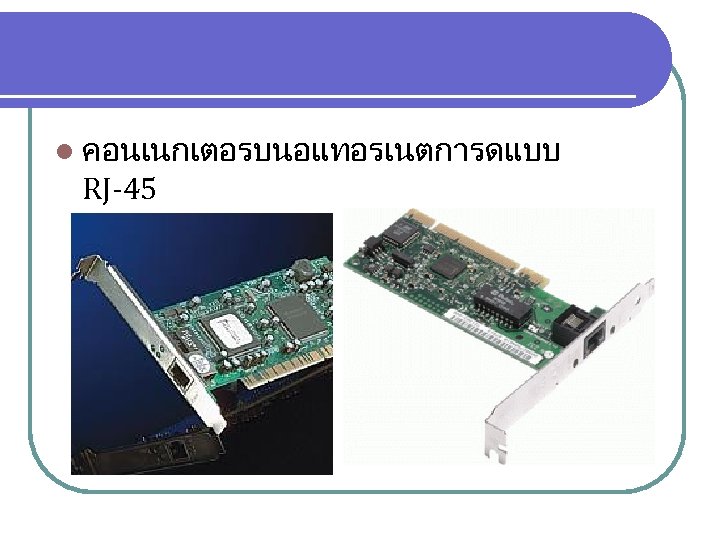

l คอนเนกเตอรบนอแทอรเนตการดแบบ RJ-45

l อเทอรเนตการดทมคอนเนกเตอรห ลายชนด (RJ-45, AUI, BNC(

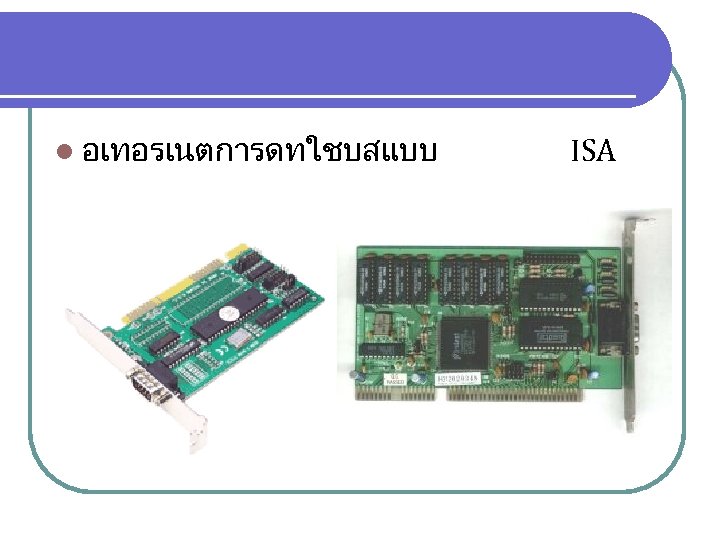

l อเทอรเนตการดทใชบสแบบ ISA

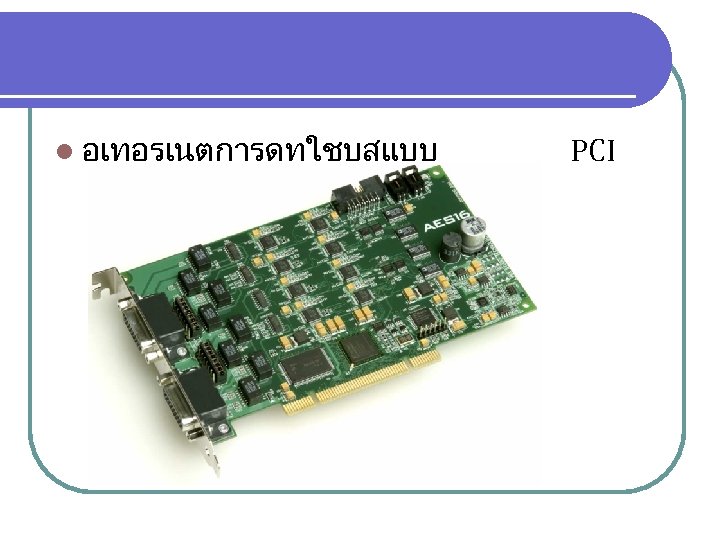

l อเทอรเนตการดทใชบสแบบ PCI

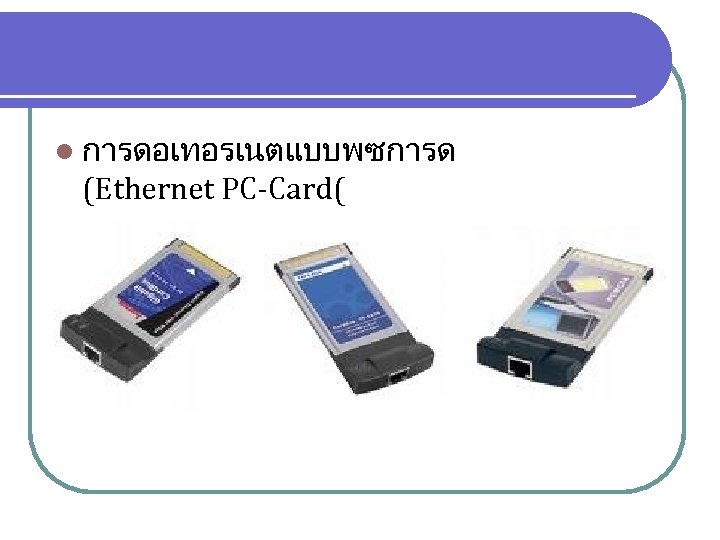

l การดอเทอรเนตแบบพซการด (Ethernet PC-Card(

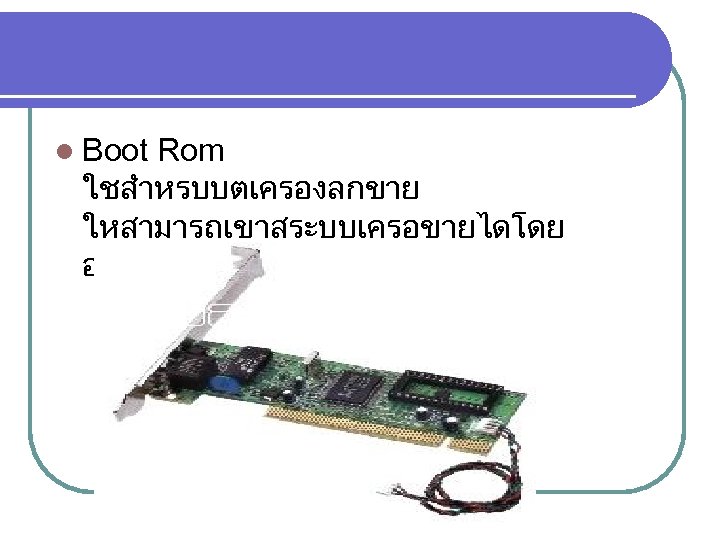

l Boot Rom ใชสำหรบบตเครองลกขาย ใหสามารถเขาสระบบเครอขายไดโดย อตโนมตโดยไมตองใชดสกบต

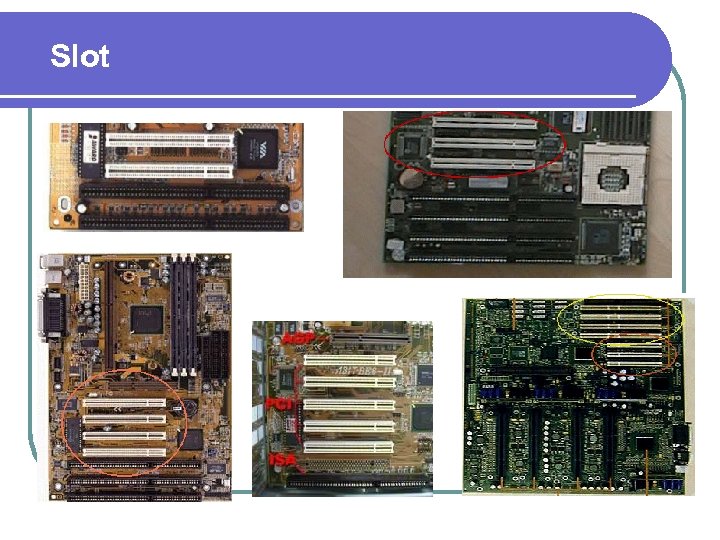

Slot

สายเคเบลทใชบนเครอขาย (Network Cables( เพอใชเชอมตอบนเครอขาย ใหสามารถสอสารกนได โดยแบงเปน Media เครอขายมสาย เชน TP, UTP, Coaxial, Fiber l Unguided Media เครอขายไรสาย เชน RF (Radio Frequency), Microwave, Cellular, Infrared, Bluetooth, WAP l Guided

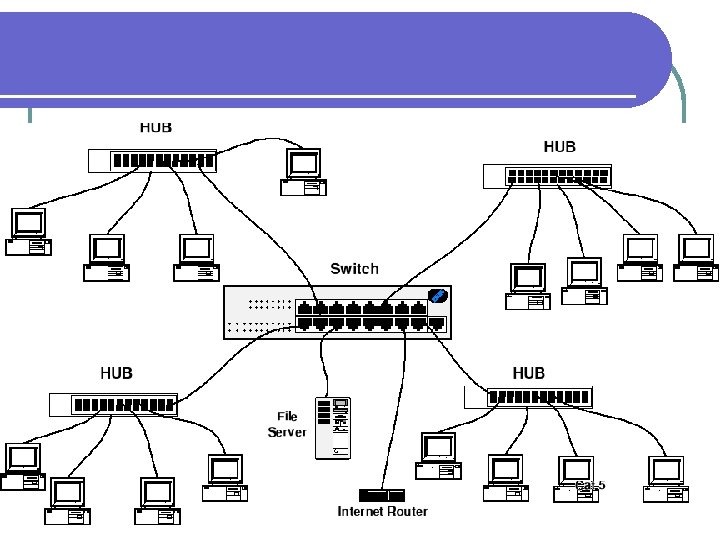

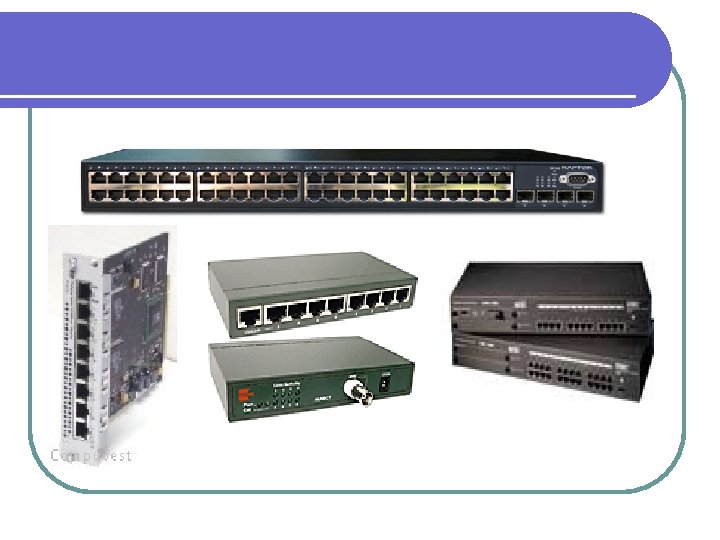

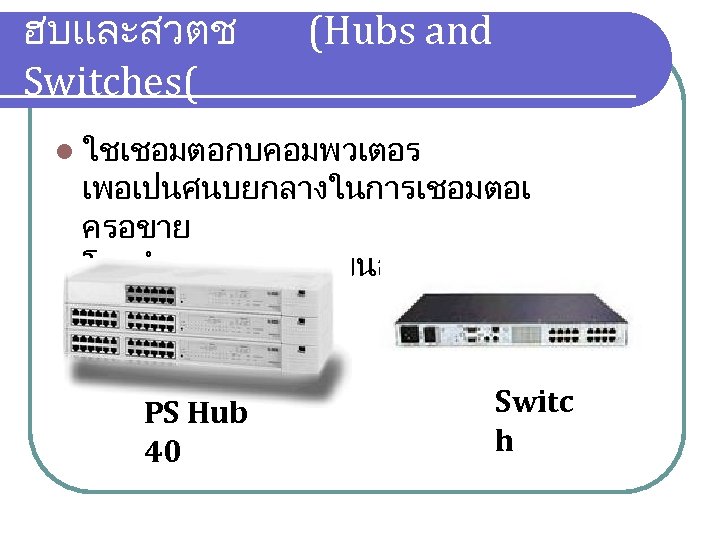

ฮบและสวตช Switches( (Hubs and l ใชเชอมตอกบคอมพวเตอร เพอเปนศนบยกลางในการเชอมตอเ ครอขาย โดยจำนวนพอรตจะขนอยกบชนดขอ งอปกรณ PS Hub 40 Switc h

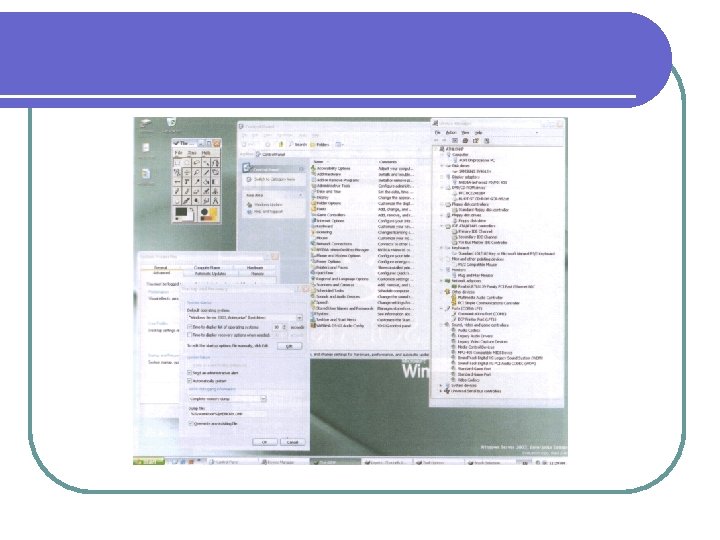

ระบบปฏบตการเครอขาย (Network Operation System( l เปนโปรแกรมหรอซอฟตแวรระบบปฏบ ตการเครอขาย สามารถใชทงแบบ Client-Server , Peer-to-Peer Novell Netware l Window NT/2000 l Linux l

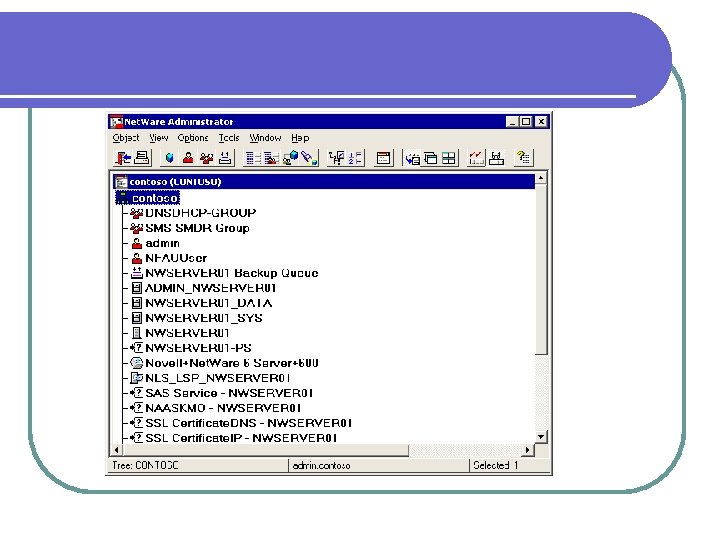

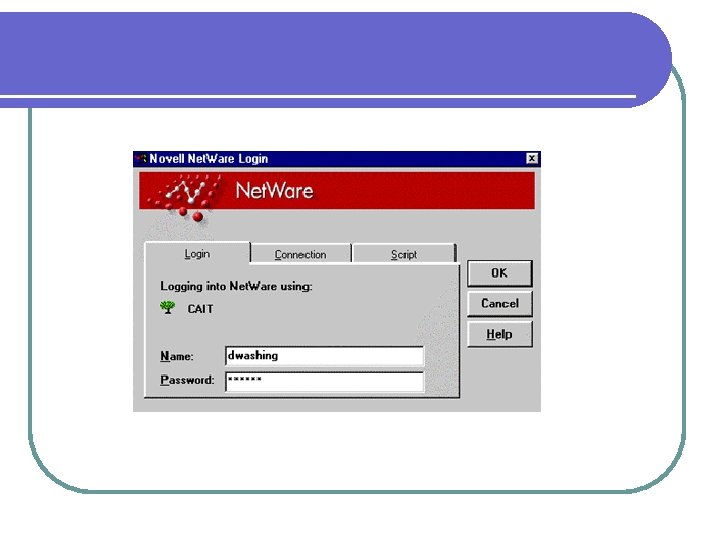

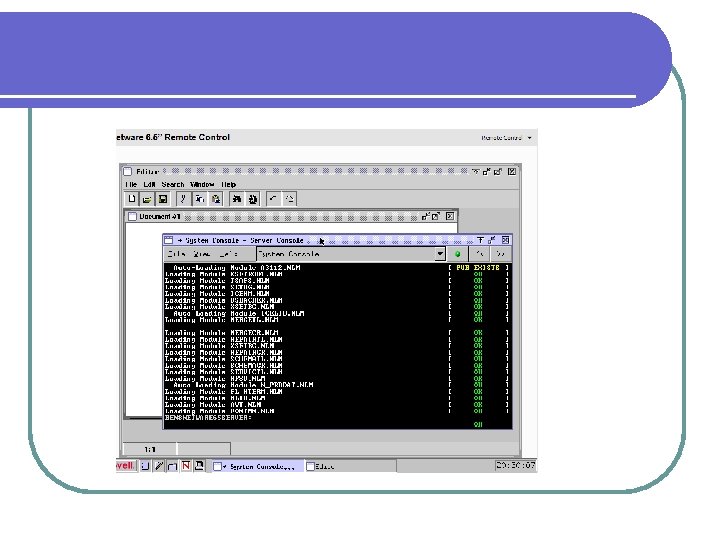

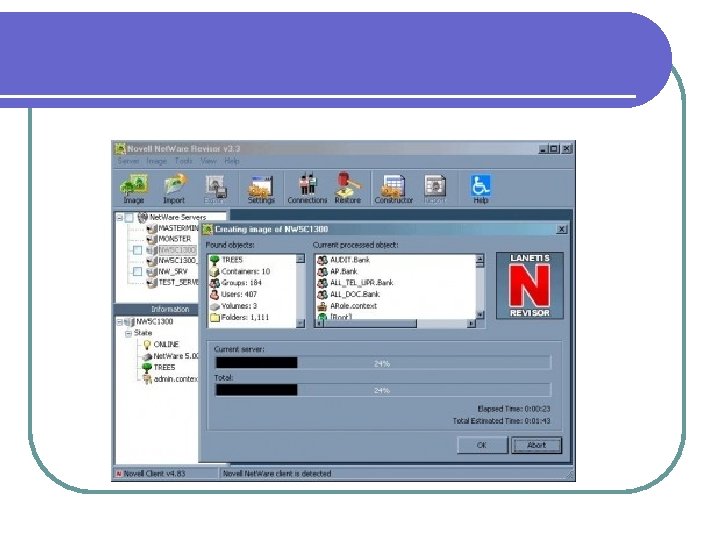

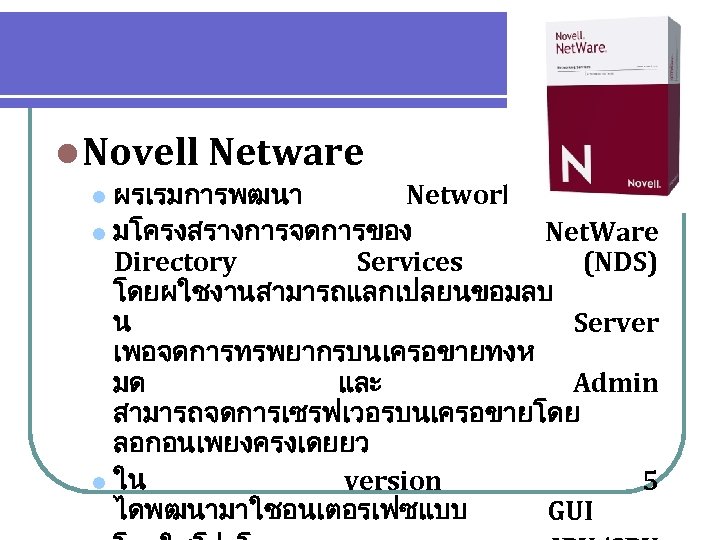

l Novell Netware ผรเรมการพฒนา Network OS l มโครงสรางการจดการของ Net. Ware Directory Services (NDS) โดยผใชงานสามารถแลกเปลยนขอมลบ น Server เพอจดการทรพยากรบนเครอขายทงห มด และ Admin สามารถจดการเซรฟเวอรบนเครอขายโดย ลอกอนเพยงครงเดยยว l ใน version 5 ไดพฒนามาใชอนเตอรเฟซแบบ GUI l

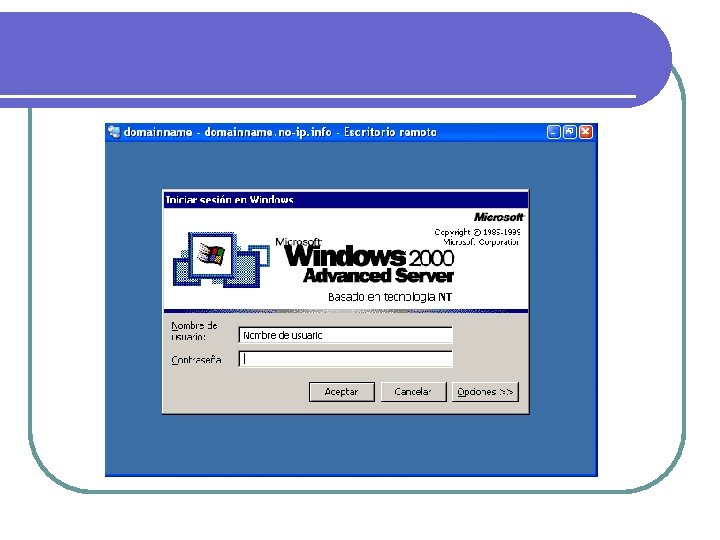

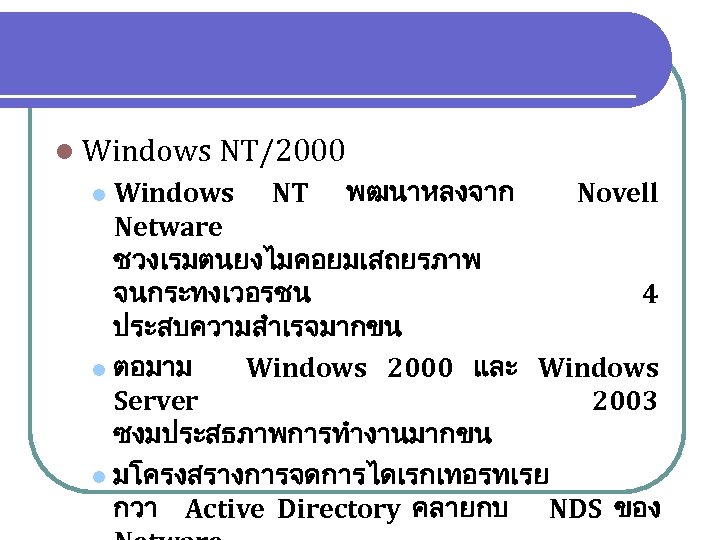

l Windows NT/2000 Windows NT พฒนาหลงจาก Novell Netware ชวงเรมตนยงไมคอยมเสถยรภาพ จนกระทงเวอรชน 4 ประสบความสำเรจมากขน l ตอมาม Windows 2000 และ Windows Server 2003 ซงมประสธภาพการทำงานมากขน l มโครงสรางการจดการไดเรกเทอรทเรย กวา Active Directory คลายกบ NDS ของ l

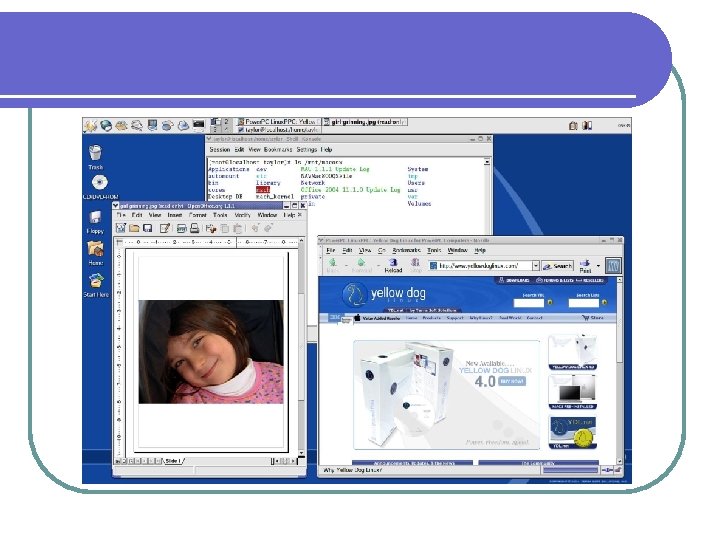

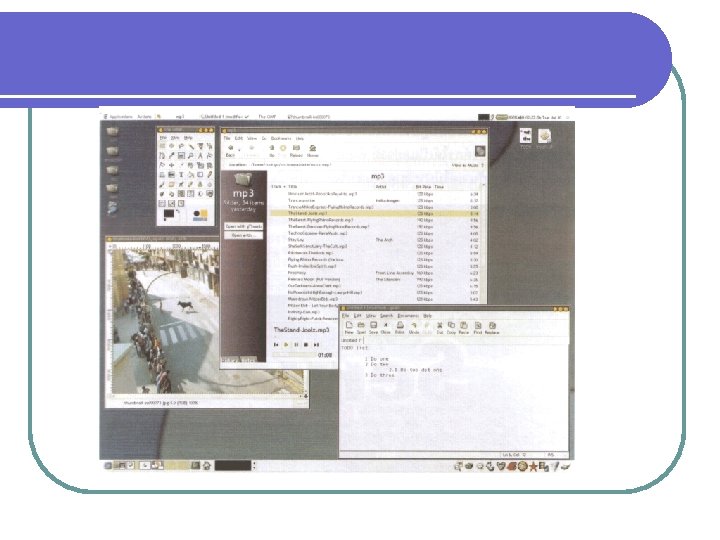

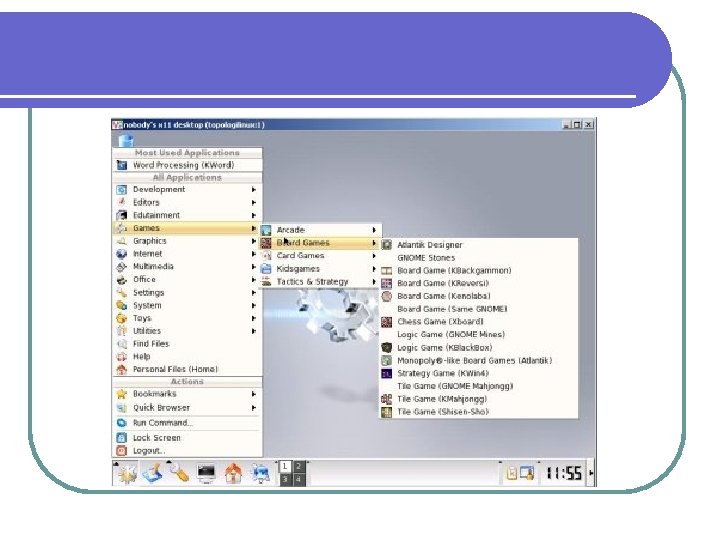

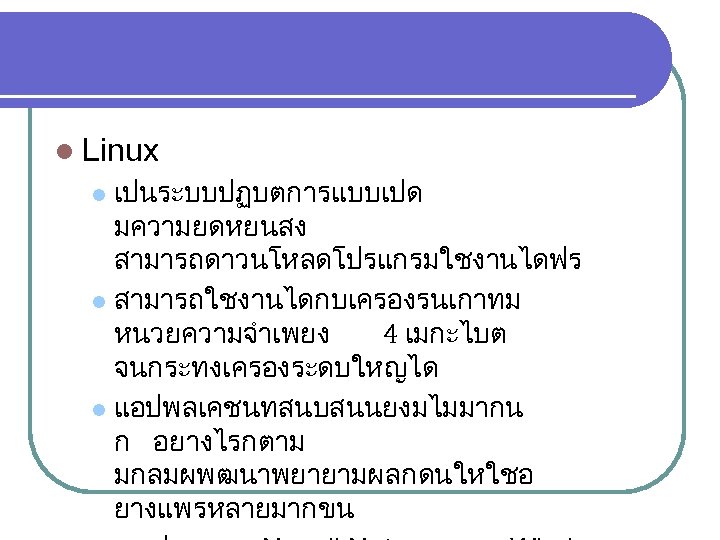

l Linux เปนระบบปฏบตการแบบเปด มความยดหยนสง สามารถดาวนโหลดโปรแกรมใชงานไดฟร l สามารถใชงานไดกบเครองรนเกาทม หนวยความจำเพยง 4 เมกะไบต จนกระทงเครองระดบใหญได l แอปพลเคชนทสนบสนนยงมไมมากน ก อยางไรกตาม มกลมผพฒนาพยายามผลกดนใหใชอ ยางแพรหลายมากขน l

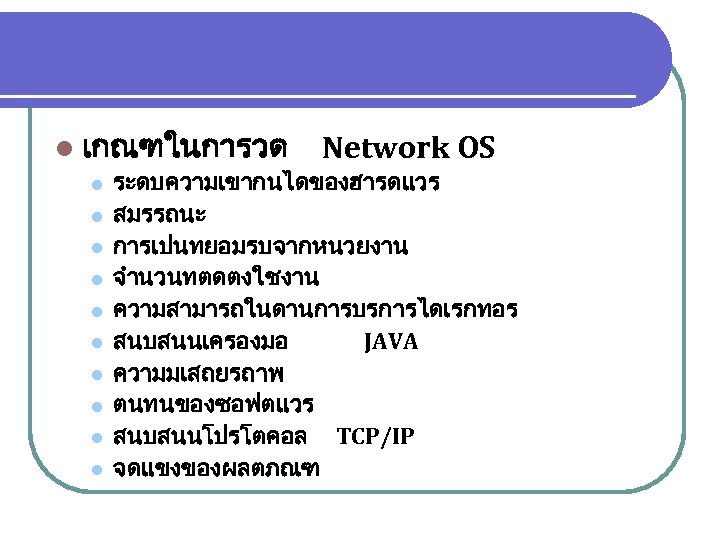

l เกณฑในการวด l l l l l Network OS ระดบความเขากนไดของฮารดแวร สมรรถนะ การเปนทยอมรบจากหนวยงาน จำนวนทตดตงใชงาน ความสามารถในดานการบรการไดเรกทอร สนบสนนเครองมอ JAVA ความมเสถยรถาพ ตนทนของซอฟตแวร สนบสนนโปรโตคอล TCP/IP จดแขงของผลตภณฑ

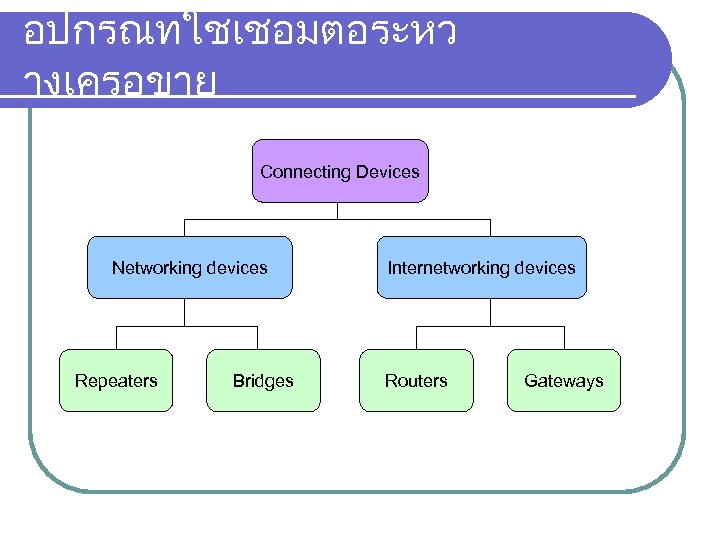

อปกรณทใชเชอมตอระหว างเครอขาย Connecting Devices Networking devices Repeaters Bridges Internetworking devices Routers Gateways

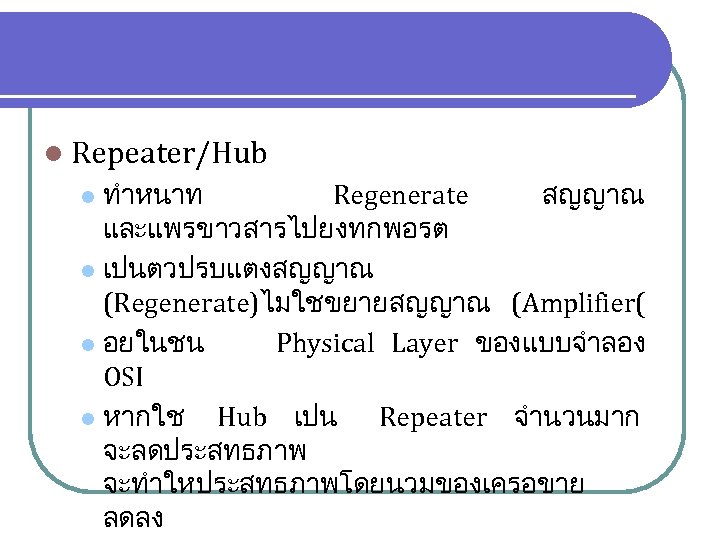

l Repeater/Hub ทำหนาท Regenerate สญญาณ และแพรขาวสารไปยงทกพอรต l เปนตวปรบแตงสญญาณ (Regenerate)ไมใชขยายสญญาณ (Amplifier( l อยในชน Physical Layer ของแบบจำลอง OSI l หากใช Hub เปน Repeater จำนวนมาก จะลดประสทธภาพ จะทำใหประสทธภาพโดยนวมของเครอขาย ลดลง l

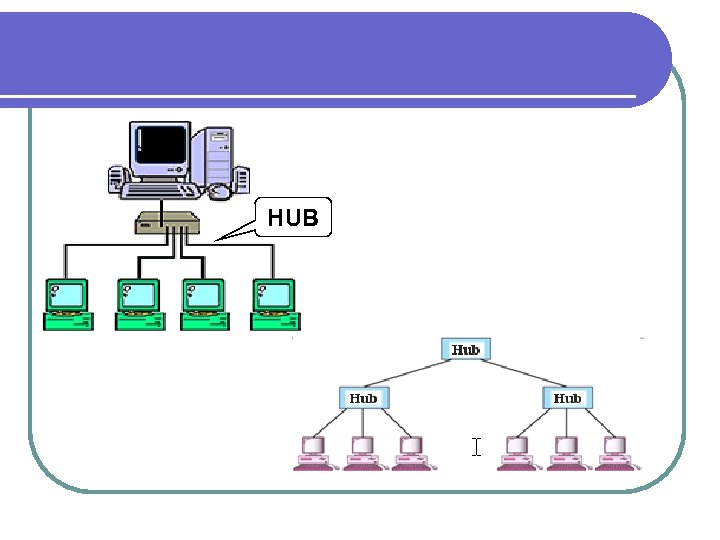

HUB

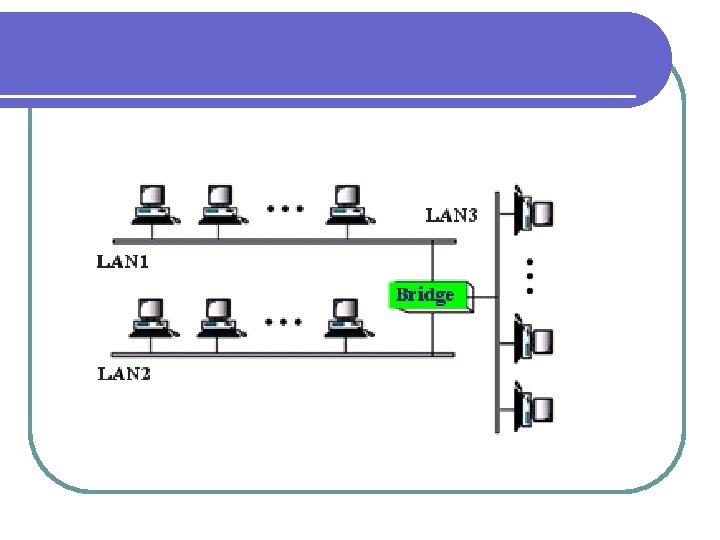

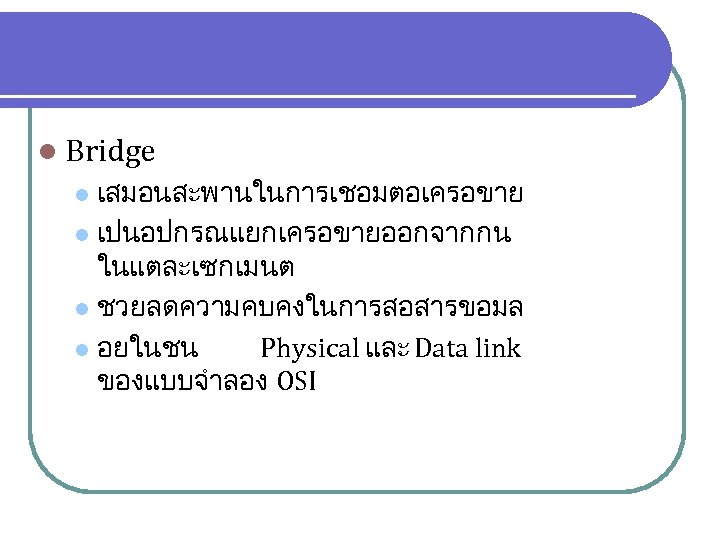

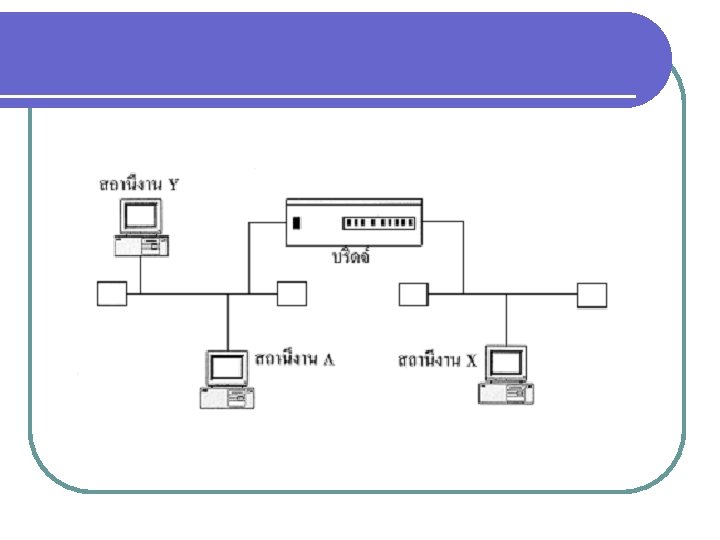

l Bridge เสมอนสะพานในการเชอมตอเครอขาย l เปนอปกรณแยกเครอขายออกจากกน ในแตละเซกเมนต l ชวยลดความคบคงในการสอสารขอมล l อยในชน Physical และ Data link ของแบบจำลอง OSI l

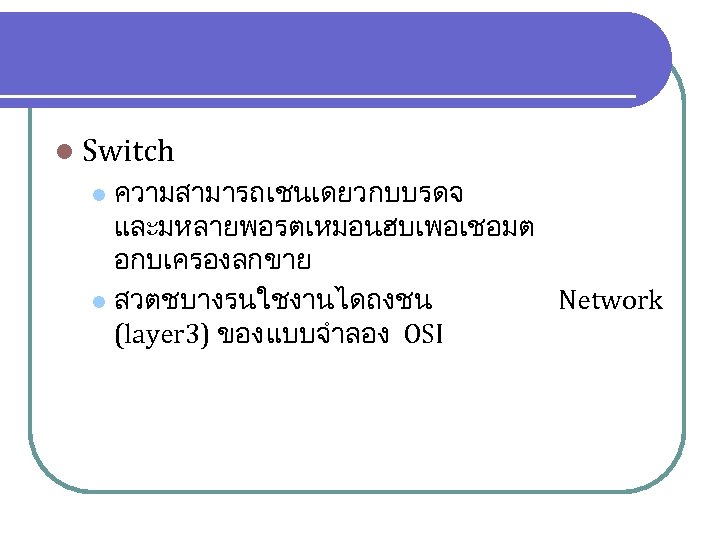

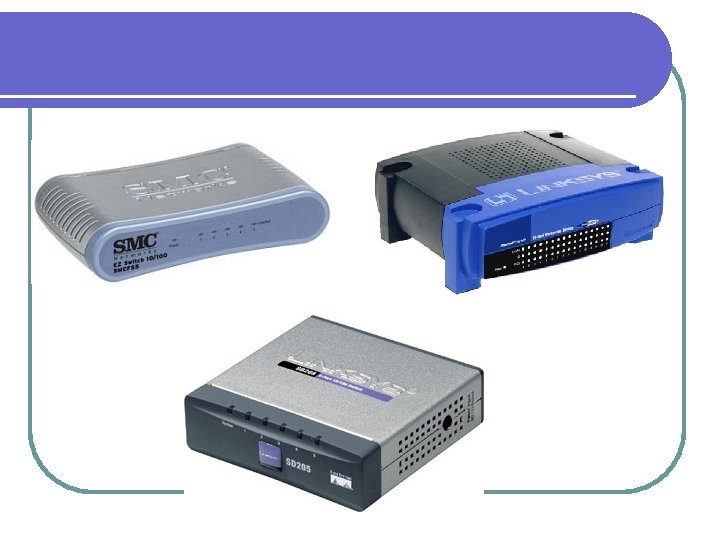

l Switch ความสามารถเชนเดยวกบบรดจ และมหลายพอรตเหมอนฮบเพอเชอมต อกบเครองลกขาย l สวตชบางรนใชงานไดถงชน Network (layer 3) ของ แบบจำลอง OSI l

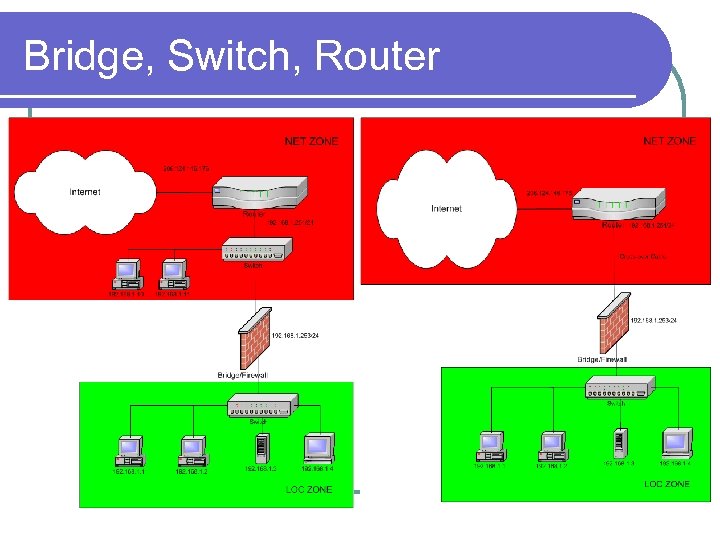

Bridge, Switch, Router

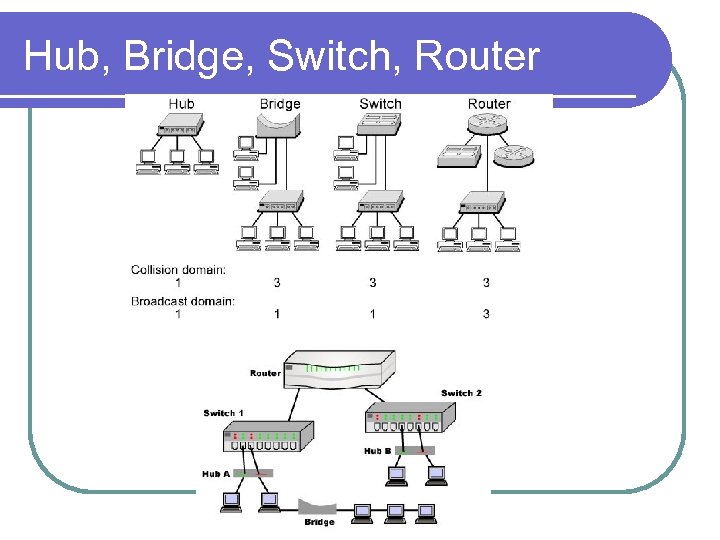

Hub, Bridge, Switch, Router

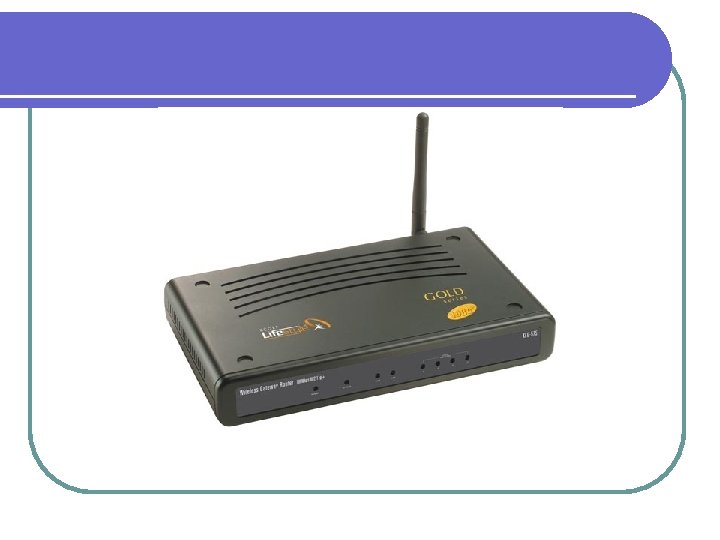

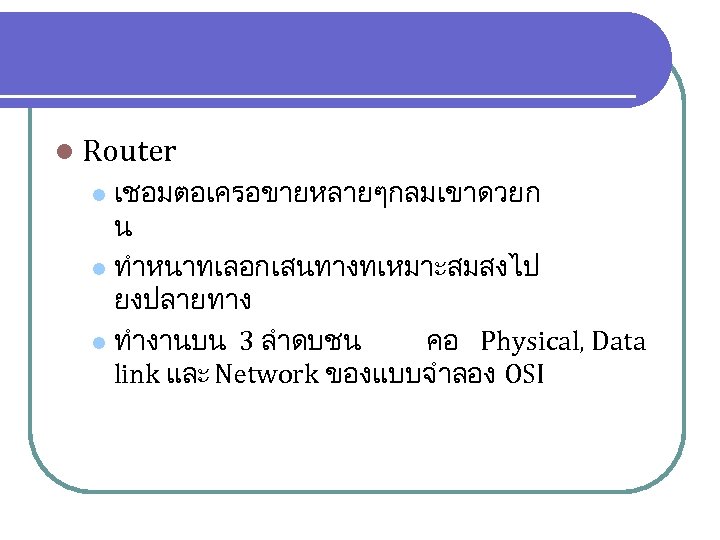

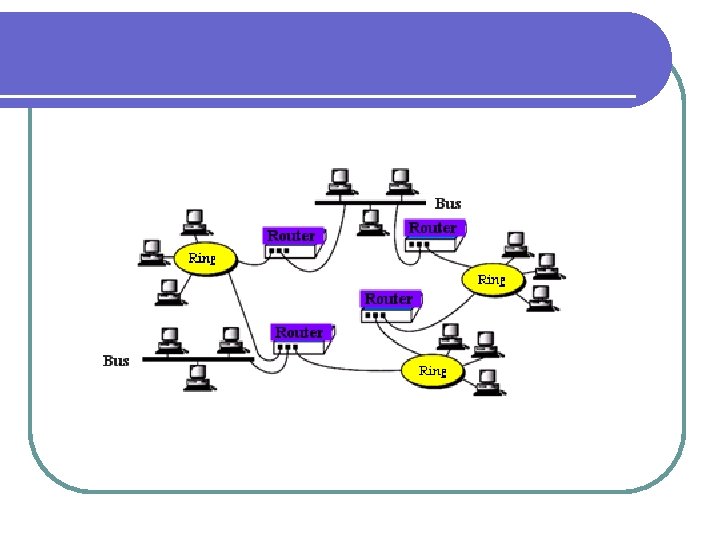

l Router เชอมตอเครอขายหลายๆกลมเขาดวยก น l ทำหนาทเลอกเสนทางทเหมาะสมสงไป ยงปลายทาง l ทำงานบน 3 ลำดบชน คอ Physical, Data link และ Network ของแบบจำลอง OSI l

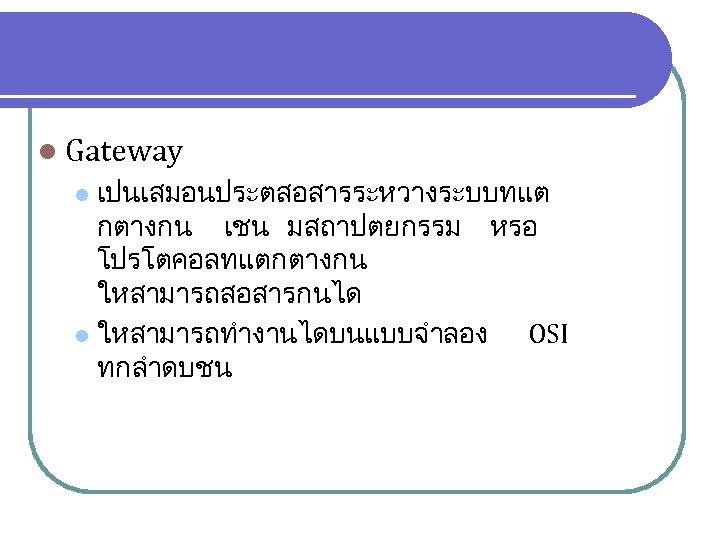

l Gateway เปนเสมอนประตสอสารระหวางระบบทแต กตางกน เชน มสถาปตยกรรม หรอ โปรโตคอลทแตกตางกน ใหสามารถสอสารกนได l ใหสามารถทำงานไดบนแบบจำลอง OSI ทกลำดบชน l
