Әл-Фараби атындағы Қазақ Ұлттық Университеті Физика-техникалық факультеті Кристаллдық кремний негізіндегі жасалған жұқа қабатты күн элементтерінің фотоэлектрлік қасиеттерін зерттеу Орындаған: Таңатов Н. Н, Жетекшісі: Диханбаев К. К. Алматы 2014

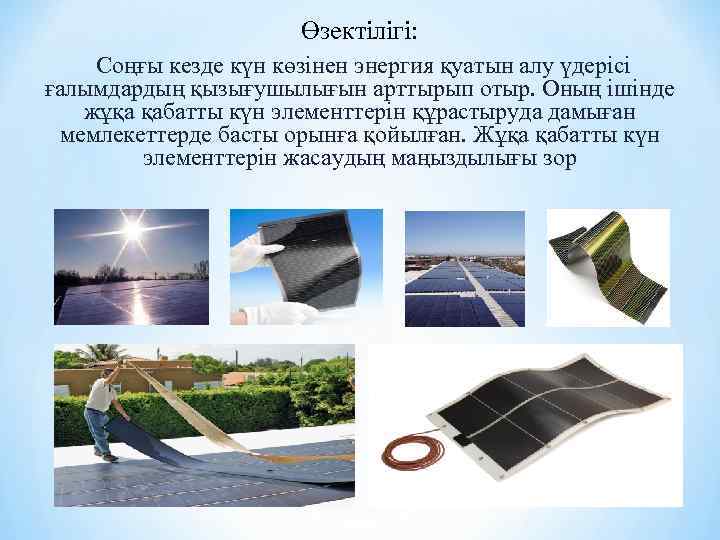

Өзектілігі: Соңғы кезде күн көзінен энергия қуатын алу үдерісі ғалымдардың қызығушылығын арттырып отыр. Оның ішінде жұқа қабатты күн элементтерін құрастыруда дамыған мемлекеттерде басты орынға қойылған. Жұқа қабатты күн элементтерін жасаудың маңыздылығы зор

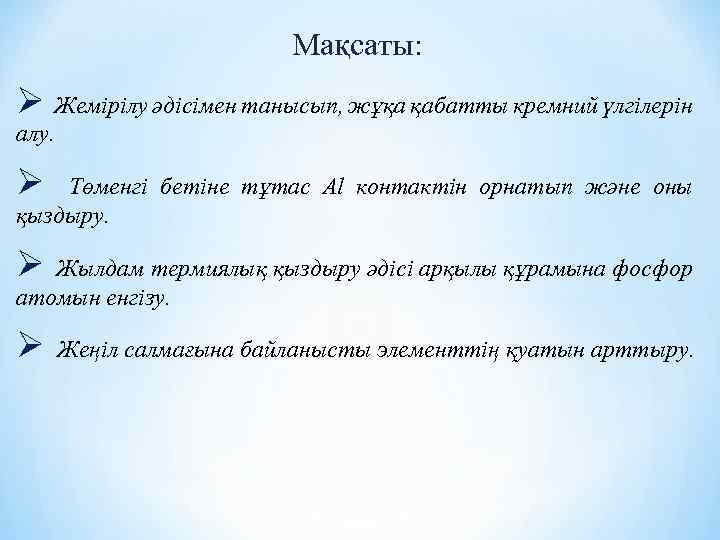

Мақсаты: Ø Жемірілу әдісімен танысып, жұқа қабатты кремний үлгілерін алу. Ø Төменгі бетіне тұтас Al контактін орнатып және оны қыздыру. Ø Жылдам термиялық қыздыру әдісі арқылы құрамына фосфор атомын енгізу. Ø Жеңіл салмағына байланысты элементтің қуатын арттыру.

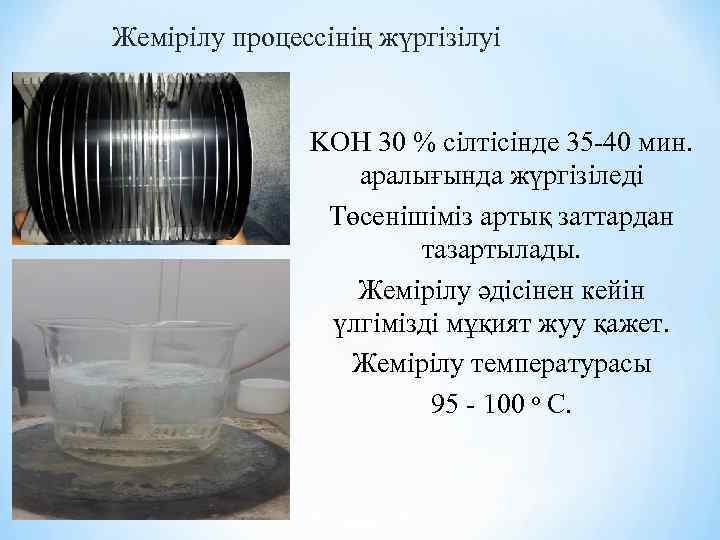

Жемірілу процессінің жүргізілуі KOH 30 % сілтісінде 35 -40 мин. аралығында жүргізіледі Төсенішіміз артық заттардан тазартылады. Жемірілу әдісінен кейін үлгімізді мұқият жуу қажет. Жемірілу температурасы 95 - 100 ᵒ С.

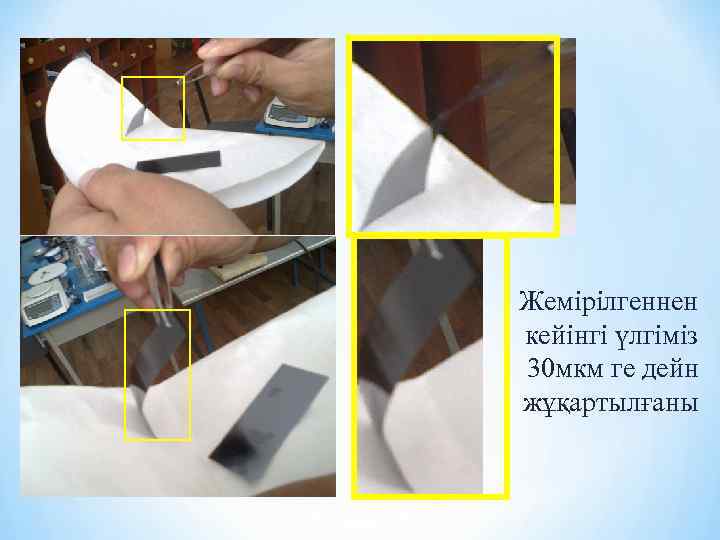

Жемірілгеннен кейінгі үлгіміз 30 мкм ге дейн жұқартылғаны

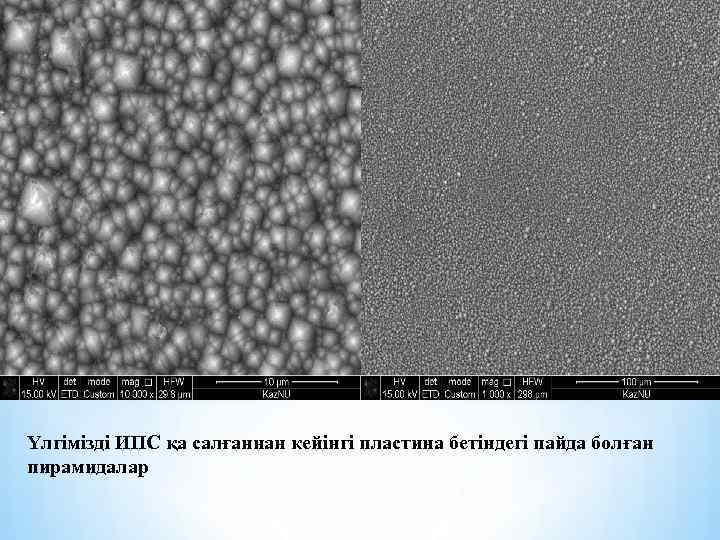

Үлгімізді ИПС қа салғаннан кейінгі пластина бетіндегі пайда болған пирамидалар

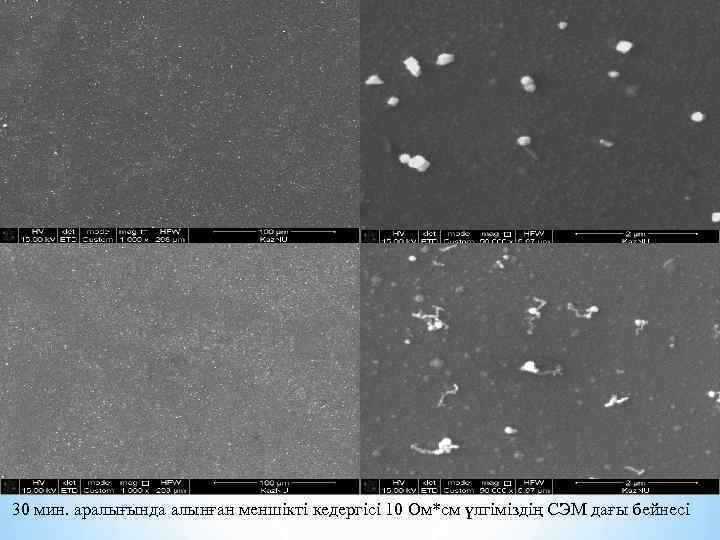

30 мин. аралығында алынған меншікті кедергісі 10 Ом*см үлгіміздің СЭМ дағы бейнесі

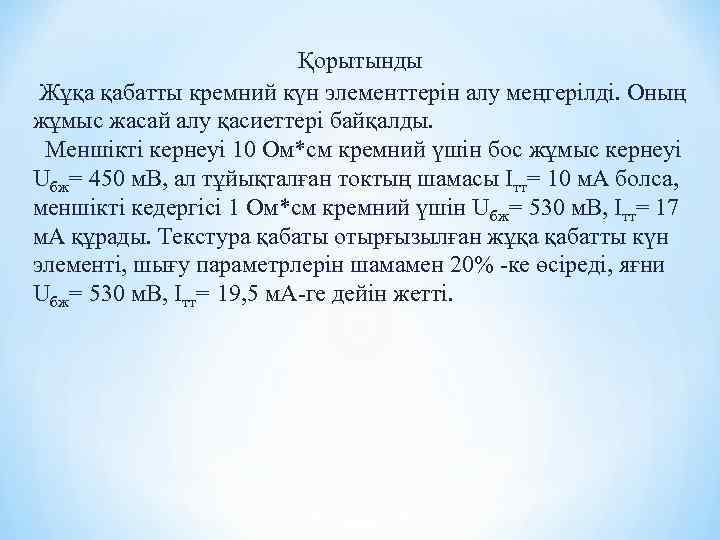

Қорытынды Жұқа қабатты кремний күн элементтерін алу меңгерілді. Оның жұмыс жасай алу қасиеттері байқалды. Меншікті кернеуі 10 Ом*см кремний үшін бос жұмыс кернеуі Uбж= 450 м. В, ал тұйықталған токтың шамасы Iтт= 10 м. А болса, меншікті кедергісі 1 Ом*см кремний үшін Uбж= 530 м. В, Iтт= 17 м. А құрады. Текстура қабаты отырғызылған жұқа қабатты күн элементі, шығу параметрлерін шамамен 20% -ке өсіреді, яғни Uбж= 530 м. В, Iтт= 19, 5 м. А-ге дейін жетті.
НАЗАР АУДАРҒАНДАРЫҢЫЗҒА РАҚМЕТ.
