ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТІРЛІГІ ҚМҚК ЭЛЕКТРОТЕХНИКА КОЛЛЕДЖІ Семей электрмен жабдықтау аралығы “ҚТЖ” “ҰК” АҚ локомотив жөңдеу- механикалық цехын ЭҚ және ЭЖ жобалау • Орындаған: Шалғынбаев Ерғали Топ: ТОРЭ 342 • Семей 2016
Түсініктеме хат 1. Кіріспе 2. Есептеу - техникалық бөлімі 2. 1 Кәсіпорынның қысқаша технологиялық сипаттамасы 2. 2 Кәсіпорындағы жүктемені анықтау 2. 3 Күш трансформаторды таңдау 2. 4 Электрлі энергияның жылдық шығының есептеу 2. 5 Қуат коэффициентті жоғарлату тәсілі 2. 6 Айқас тұйықталу тоқтардың есебі 2. 7 Кәсіпорындағы құрал-жабдықтың түсініктемесі 2. 8 Жобалау құралдың электрлі жабдықтарына және электр жетегіне қойылған пайдалану талаптары 2. 9 Электрлі жетектің түсініктемесі 2. 10 Электрлі жетектің есебі және қозғалтқыштың таңдалуы 2. 11 Электрлі қозғалтқыштың механикалық сипаттамасының есебі 2. 12 Механикалық сипаттамасының графигін құрастыру 3. Ұйымдастыру техникалық бөлімі 4. Экономикалық бөлімі 5. Қауіпсіздік техника және өртке қарсы шаралар Пайдаланған әдебиеттер Графикалық бөлім 1. 2. 3. 4. бет Кәсіпорынның жоспары бет Электрмен қамтамасыздандыру сұлбасы бет Жобаланатын объектінің электрлік басқару сұлбасы бет Релелік қорғаныс сұлбасы
Кіріспе Энергия жүйесі деп-ортақ үздіксіз өндірілу режимі және таратылуы арқылы байланысқан электрлі станцияларының, таратушы желілердің, қосалқы станция мен жылу тораптары жиынтығы. Локомотив – рельсті жолдармен пойызды немесе жеке вагондарды қозғалтуға арналған машина. Локомотив латынның loco moveo – орнынан қозғалтамын деген сөзінен шыққан. Оның жылулық және электрлік түрлері бар. Орнатылған күш қондырғыларына (қозғалтқыш түріне) сәйкес жылулық локомотивтерге паровоз (бу машинасы орнатылған), бу турбовозы (бу турбинасы орнатылған), тепловоз, мотовоз (іштен жанатын қозғалтқыш орнатылған), газ турбовозы (газ турбинасы орнатылған), ал электрлік локомотивтерге контактілік (түйіспелік) және аккумуляторлы электровоздар (электр қозғалтқыштары орнатылған) жатады. Осы аталған локомотивтердің қозғалтқыштары будың, жанар майдың, газ бен электр тогының энергияларын оны қозғалысқа келтіретін механикалық энергияларға түрлендіреді. Пайдалану мақсатына қарай локомотив магистральды және өнеркәсіптік болып ажыратылады.
Жөңдеу механикалық цехы істен шыққан электромеханикалық қондырғыларды жөңдеуге арналған Жөңдеу механикалық цехы энерго жүйесін бас төмендеткіш қосалқы подстанциядан (ГПП) алады. ГПП дан трансформаторға дейін- 0, 9 км, энергожүйеден ГПП ға дейін- 14 км. ГПП дағы кернеу- 6 -10 к. В. Жұмыс ауысым саны- 2. Цех 2 және 3 категорияға жатады. Цех ауданы АХВХН= 47 х28 х9 м. Ол Семей электрмен жабдықтау аралығы “ҚТЖ” “ҰҚ” локомотив депосының бір цехы болып табылады. Жөңдеу механикалық цехында жөңдеуге қажетті құралдар орнатылған: токарлы, сүргілеу, бұрғылау және басқадай білдектер бар. Цехта қосалқы трансформаторға, желдітікіштік, құрал жабдықты, қоймалар, дәнекерлеуге, әкімшілікке арналған бөлмелер бар.
Мехникалық цех көрінісі
Тарату қондырғыларының электр қабылдағыштарының Рн атауы к. Вт n рн∑ к. Вт Ки РП-1 Дәнекерлеу автоматы 39 4 156 0, 35 0, 5 РП-2 Кран балка 8 1 8 0, 1 РП-3 Радиал бұрғылау білдек 15 4 60 РП-4 Тік бұрғылау білдек 9 3 РП-5 Қайрау білдек 7, 5 ШМА-1 Компрессор Алмазды жоңу білдек Көлденең жоңу білдек Жоңу білдек Орнатылған жүктеме Смена бойы орташа жүктеме Максималды жүктеме m Рсм к. Вт Qсм к. Вар Scм к. ВА n Км Км’ Рм к. Вт Qм к. Вар Sм к. ВА Iм А 1, 74 54, 6 96 111 169 0, 5 1, 74 0, 8 1, 4 1, 7 0, 37 0, 16 0, 5 1, 74 9, 6 16, 8 19, 4 30 27 0, 16 0, 5 1, 74 4, 32 7, 6 8, 8 13, 4 2 15 0, 16 0, 5 1, 74 2, 4 4, 2 4, 9 7, 5 50 2, 8 18 10 2 4 4 6 100 11, 2 72 60 0, 7 0, 17 0, 8 0, 65 0, 75 1, 17 70 1, 9 12, 3 10, 2 56 2, 3 14, 4 12 ШМА-1 б-ша барлығы 16 243, 2 0, 39 0, 69 1, 07 >3 94, 4 84, 7 127 16 1, 28 1, 1 121 94 154 235 ШМА-2 Желдеткіш Жазық ажарлағыш білдек Кедергі электр пеші Токарлы револьверлі білдек Көлденең сүргілеу білдек 4, 5 30 42 12, 5 7, 5 4 2 2 8 3 18 60 84 100 22, 5 0, 6 0, 17 0, 75 0, 17 0, 8 0, 65 0, 95 0, 65 0, 75 1, 17 0, 33 1, 17 10, 8 10, 2 63 17 3, 9 8, 1 12 20, 8 20 4, 6 ШМА-2 б-ша барлығы 19 284, 5 0, 37 0, 74 0, 9 >3 104, 9 65, 5 124 19 1, 25 1, 1 132 73 151 230 ЖЩ (ЩО) ШНН жағында барлығы Жоғалуы 14, 4 0, 85 0, 95 0, 33 12, 24 4, 04 12, 9 12, 24 337 9, 3 4, 04 298 46, 4 12, 9 464 48 20 ВН жағында барлығы 346, 3 344, 4 512
ТАҢДАЛҒАН ТРАНСФОРМАТОР Р 400 к. Вт U 1 10 к. В U 2 0. 4 к. В Uкз 4, 5% 1, 05 к. Вт 5, 5 к. Вт iх. х 2. 1% Габариті 1400 х1080 х1900 Салмағы 1, 9 т
Желдеткіш (латынша: ventіlatіo — желдету) — өндіріс орындарын желдетуде, аэроқоспаларды құбырмен тасымалдауда, т. б. ауаны немесе басқа газдарды қозғалысқа түсіріп орнын ауыстыру үшін олардың артық қысымын (әдетте, 0, 15 Мпа-ға дейін) тудыратын қондырғы. Олар үймереттерді және шахталарды желдетуге, қазан және пеш агрегаттарына ауа жіберуге не олардан түтін мен зиянды газдарды сорып тысқа шығаруға, материалдарды кептіруге, машина бөлшектері мен механизмдерін салқындатуға, сусымалы және талшықты материалдарды пневматикалық жолмен тасымалдауға, бірқатар технологиялық процестерді атқаруға, машина радиаторлары мен конденсаторын салқындатуға, т. б. қолданылады. Тау-шахта орында адам денсаулығына зиян газдардың әсер етуін, температураның жоғарылауынан қорғап және жарылғыш газдың жиналып қалуын болдырмай, шахта желдеткіштері жерасты орындарын үздіксіз желдетіп, атмосфералық таза ауамен қамтамасыз етіп отырады. Шахта желдеткіштері шахта ерекшелігіне сәйкес түрлі өлшемдер мен қуаттардан тұрады және олардың желдету схемалары да әр түрлі.
Таңдалған қозғалтқыш Электр қозғалтқыш 4 А 200 М 4 У 3 сипаттамасы: Номиналды қуаты Pн = 37 к. Вт Номиналды айналу жиілігі nн = 1475 айн/мин Қуат коэффициенті cosφ = 0, 9 Номиналды ПӘК ηн = 91% Синхронды айналу жиілігі nc = 1500 айн/мин Қиын қыстау моменті Мкр = 2, 5 Нхм

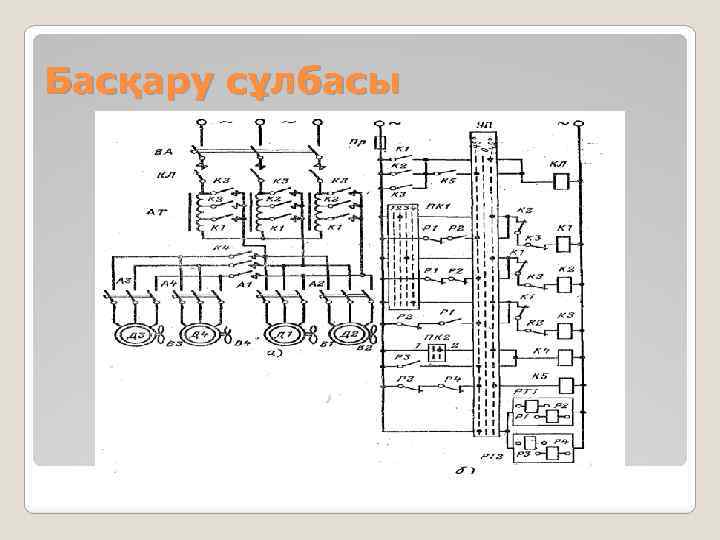

Басқару сұлбасы
Релелік қорғаныс сұлбасы
Экономикалық бөлім

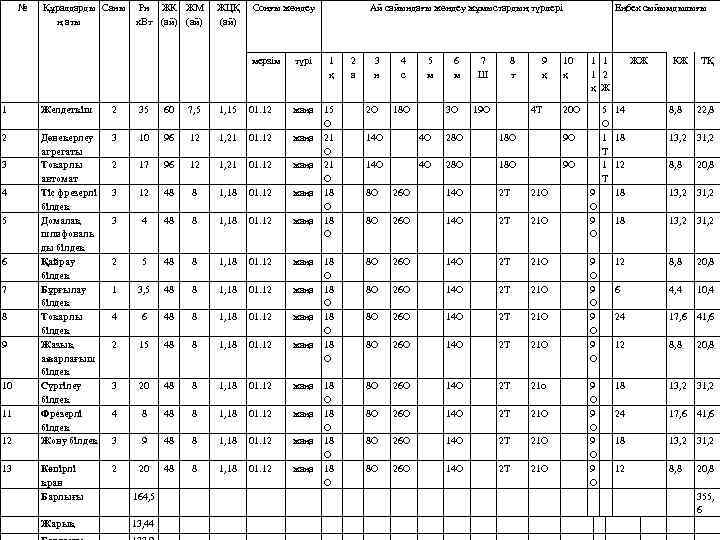

№ Құралдарды Саны ң аты Рн ЖК ЖМ к. Вт (ай) 1 Желдеткіш 2 35 60 7, 5 2 Дәнекерлеу агрегаты Токарлы автомат Тіс фрезерлі білдек Домалақ шлифоваль ды білдек Қайрау білдек Бұрғылау білдек Токарлы білдек Жазық ажарлағыш білдек Сүргілеу білдек Фрезерлі білдек Жону білдек 3 10 96 2 17 3 Көпірлі кран Барлығы Жарық 3 4 5 6 7 8 9 10 11 12 13 ЖЦҚ (ай) Соңғы жөндеу Ай сайындағы жөңдеу жұмыстардың түрлері түрі 1, 15 01. 12 2 О 12 1, 21 01. 12 14 О 4 О 28 О 18 О 96 12 1, 21 01. 12 14 О 4 О 28 О 18 О 12 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 О 4 48 8 1, 18 01. 12 жаңа 15 О жаңа 21 О жаңа 18 О 3 8 О 26 О 14 О 2 Т 21 О 2 5 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 О 3, 5 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 О 4 6 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 О 2 15 48 8 1, 18 01. 12 жаңа 18 О 1 8 О 26 О 14 О 2 Т 21 О 3 20 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 о 8 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 О 3 9 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 О 2 20 48 8 1, 18 01. 12 8 О 26 О 14 О 2 Т 21 О 164, 5 жаңа 18 О 4 мерзім 13, 44 1 қ 2 а 3 н 4 с 5 м 18 О 6 м 3 О 7 Ш 8 т 19 О 9 қ Еңбек сыйымдылығы 4 Т 10 қ 1 1 1 2 қ Ж 20 О 5 О 9 О 1 Т 9 О ЖЖ КЖ ТҚ 14 8, 8 22, 8 18 13, 2 31, 2 12 8, 8 20, 8 18 13, 2 31, 2 9 О 9 О 12 8, 8 20, 8 6 4, 4 10, 4 24 17, 6 41, 6 12 8, 8 20, 8 9 О 9 О 18 13, 2 31, 2 24 17, 6 41, 6 18 13, 2 31, 2 12 8, 8 20, 8 355, 6

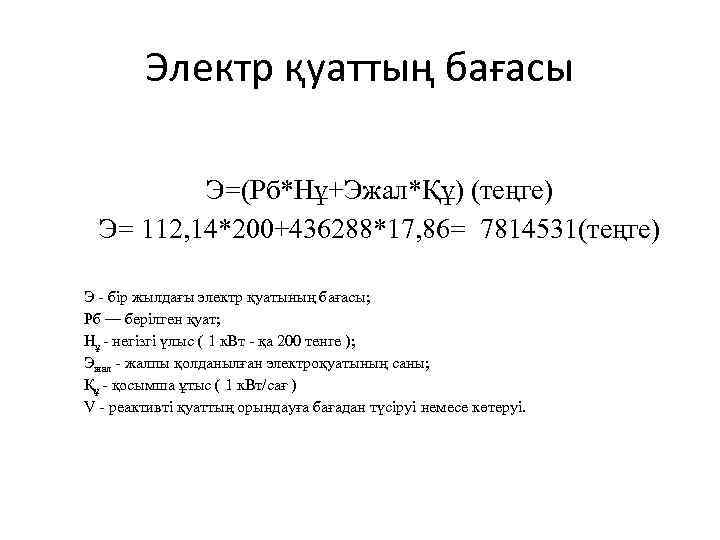

Электр қуаттың бағасы Э=(Pб*Hұ+Эжал*Құ) (теңге) Э= 112, 14*200+436288*17, 86= 7814531(теңге) Э - бір жылдағы электр қуатының бағасы; Рб — берілген қуат; Нұ - негізгі үлыс ( 1 к. Вт - қа 200 тенге ); Эжал - жалпы қолданылған электроқуатының саны; Құ - қосымша ұтыс ( 1 к. Вт/сағ ) V - реактивті қуаттың орындауға бағадан түсіруі немесе көтеруі.

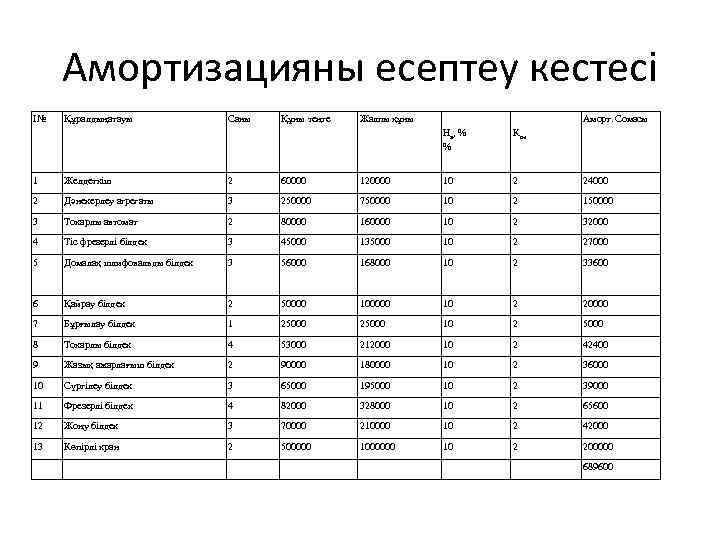

Амортизацияны есептеу кестесі І№ Құралдыңатауы Саны Құны теңге Жалпы құны На, % % Ксм Аморт. Сомасы 1 Желдеткіш 2 60000 120000 10 2 24000 2 Дәнекерлеу агрегаты 3 250000 750000 10 2 150000 3 Токарлы автомат 2 80000 160000 10 2 32000 4 Тіс фрезерлі білдек 3 45000 135000 10 2 27000 5 Домалақ шлифовальды білдек 3 56000 168000 10 2 33600 6 Қайрау білдек 2 50000 10 2 20000 7 Бұрғылау білдек 1 25000 10 2 5000 8 Токарлы білдек 4 53000 212000 10 2 42400 9 Жазық ажарлағыш білдек 2 90000 180000 10 2 36000 10 Сүргілеу білдек 3 65000 195000 10 2 39000 11 Фрезерлі білдек 4 82000 328000 10 2 65600 12 Жоңу білдек 3 70000 210000 10 2 42000 13 Көпірлі кран 2 500000 10 2 200000 689600

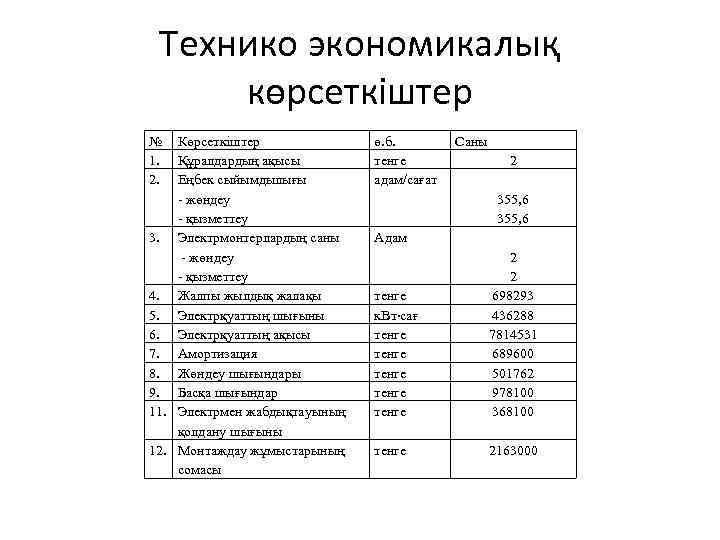

Технико экономикалық көрсеткіштер № 1. 2. Көрсеткіштер Құралдардың ақысы Еңбек сыйымдылығы - жөндеу - қызметтеу 3. Электрмонтерлардың саны - жөндеу - қызметтеу 4. Жалпы жылдық жалақы 5. Электрқуаттың шығыны 6. Электрқуаттың ақысы 7. Амортизация 8. Жөндеу шығындары 9. Басқа шығындар 11. Электрмен жабдықтауының қолдану шығыны 12. Монтаждау жұмыстарының сомасы ө. б. тенге адам/сағат Саны Адам 2 355, 6 тенге к. Вт сағ тенге тенге 2 2 698293 436288 7814531 689600 501762 978100 368100 тенге 2163000

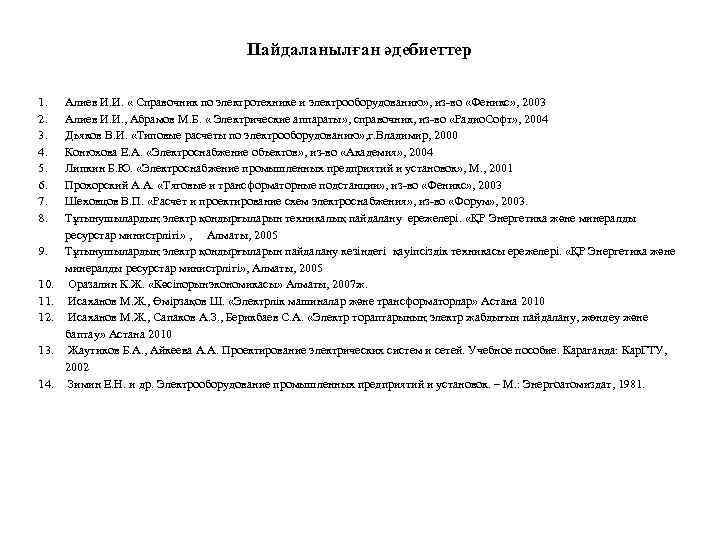

Пайдаланылған әдебиеттер 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. Алиев И. И. « Справочник по электротехнике и электрооборудованию» , из-во «Феникс» , 2003 Алиев И. И. , Абрамов М. Б. « Электрические аппараты» , справочник, из-во «Радио. Софт» , 2004 Дьяков В. И. «Типовые расчеты по электрооборудованию» , г. Владимир, 2000 Конюхова Е. А. «Электроснабжение объектов» , из-во «Академия» , 2004 Липкин Б. Ю. «Электроснабжение промышленных предприятий и установок» , М. , 2001 Прохорский А. А. «Тяговые и трансформаторные подстанции» , из-во «Феникс» , 2003 Шеховцов В. П. «Расчет и проектирование схем электроснабжения» , из-во «Форум» , 2003. Тұтынушылардың электр қондырғыларын техникалық пайдалану ережелері. «ҚР Энергетика және минералды ресурстар министрлігі» , Алматы, 2005 Тұтынушылардың электр қондырғыларын пайдалану кезіндегі қауіпсіздік техникасы ережелері. «ҚР Энергетика және минералды ресурстар министрлігі» , Алматы, 2005 Оразалин К. Ж. «Кәсіпорынэкономикасы» Алматы, 2007 ж. Исаханов М. Ж. , Өмірзақов Ш. «Электрлік машиналар және трансформаторлар» Астана 2010 Исаханов М. Ж. , Сапаков А. З. , Берикбаев С. А. «Электр тораптарының электр жабдығын пайдалану, жөндеу және баптау» Астана 2010 Жаутиков Б. А. , Айкеева А. А. Проектирование электрических систем и сетей. Учебное пособие. Караганда: Кар. ГТУ, 2002 Зимин Е. Н. и др. Электрооборудование промышленных предприятий и установок. – М. : Энергоатомиздат, 1981.
