第三章 现代仓储设施设备与技术 第一节 仓库 第二节 货架、货箱与托盘 第三节 输送与分拣设备 第四节 库存管理技术概述 第三章 作业 1 第三章 现代仓储设施设备与技术 第一节 仓库 第二节 货架、货箱与托盘 第三节 输送与分拣设备 第四节 库存管理技术概述 第三章 作业 1

第一节 仓库 一、仓库的功能、分类与布局 二、自动化仓库 2 第一节 仓库 一、仓库的功能、分类与布局 二、自动化仓库 2

一、仓库的功能、分类与布局 1. 仓库的功能 2. 仓库的分类 3. 仓储作业 4. 仓库的平面布置 3 一、仓库的功能、分类与布局 1. 仓库的功能 2. 仓库的分类 3. 仓储作业 4. 仓库的平面布置 3

1. 仓库的功能 o 仓库是储藏保管物品的场所的总称。 1)科学储备,提高物品调节水平。 2)有效地衔接生产与库存,加快物资周转,降低成本。 3)适当加 ,衔接产需,合理利用资源,提高效益。 4)为企业的生产指挥和决策提供有效的依据。 4 1. 仓库的功能 o 仓库是储藏保管物品的场所的总称。 1)科学储备,提高物品调节水平。 2)有效地衔接生产与库存,加快物资周转,降低成本。 3)适当加 ,衔接产需,合理利用资源,提高效益。 4)为企业的生产指挥和决策提供有效的依据。 4

2. 仓库的分类 1)按在社会中所处的领域分类 (1)生产仓库 (2)流通仓库。又分为: ①成品仓库 ②储运仓库 ③储备仓库 2)按保管的物品分类 (1)原材料、产品仓库 (2)商品、物资仓库。又称“商品物资综合仓库”。 (3)农副产品仓库 (4)一般专用仓库 (5)特种危险品仓库 2. 仓库的分类 1)按在社会中所处的领域分类 (1)生产仓库 (2)流通仓库。又分为: ①成品仓库 ②储运仓库 ③储备仓库 2)按保管的物品分类 (1)原材料、产品仓库 (2)商品、物资仓库。又称“商品物资综合仓库”。 (3)农副产品仓库 (4)一般专用仓库 (5)特种危险品仓库 (6)冷藏冷冻仓库 (7)恒温恒湿仓库 (8)战略物资仓库 5

2. 仓库的分类 3)按建筑类型分类 (1)平房仓库。又称“平库”。 (2)楼房仓库。又称“楼库”。 (3)筒式仓库。又称“罐式仓库”。 (4)高层货架仓库。 (5)简易仓库。 4)按储存物资种类的多少分类 (1)综合仓库 (2)专业仓库 5)按仓库的产权归属分类 (1)自建仓库 (2)租用仓库。 2. 仓库的分类 3)按建筑类型分类 (1)平房仓库。又称“平库”。 (2)楼房仓库。又称“楼库”。 (3)筒式仓库。又称“罐式仓库”。 (4)高层货架仓库。 (5)简易仓库。 4)按储存物资种类的多少分类 (1)综合仓库 (2)专业仓库 5)按仓库的产权归属分类 (1)自建仓库 (2)租用仓库。 6

3. 仓储作业 q 仓储作业一般包括收货、存货、取货、发货等 环节。 7 3. 仓储作业 q 仓储作业一般包括收货、存货、取货、发货等 环节。 7

4. 仓库的平面布置 q 仓库的功能区一般包括进货区、入库办理区、储存区、 拣选区、分类区、流通加 区、发货储存区、发货区、 发货办理区、计算机控制中心等。 q 布置时要考虑区与区之间以及区内的空间关系,即考虑 商品、资材(货品箱、托盘、料箱)、废弃物和人员之 间的移动路线(简称动线)。动线设计必须合理、完整, 不能发生迂回、绕远、相互干扰等现象。如图 3 -1示。 4. 仓库的平面布置 q 仓库的功能区一般包括进货区、入库办理区、储存区、 拣选区、分类区、流通加 区、发货储存区、发货区、 发货办理区、计算机控制中心等。 q 布置时要考虑区与区之间以及区内的空间关系,即考虑 商品、资材(货品箱、托盘、料箱)、废弃物和人员之 间的移动路线(简称动线)。动线设计必须合理、完整, 不能发生迂回、绕远、相互干扰等现象。如图 3 -1示。 8

图 3 -1 仓库平面布置示意图 9 图 3 -1 仓库平面布置示意图 9

二、自动化仓库 1. 自动化仓库的作用和意义 2. 自动化仓库的构成 3. 自动化仓库系统的设计 10 二、自动化仓库 1. 自动化仓库的作用和意义 2. 自动化仓库的构成 3. 自动化仓库系统的设计 10

1. 自动化仓库的作用和意义 o 自动化立体仓库又称立库、高层货架仓库、 自动仓储AS/RS。它是一种用高层立体货架储 存物资,用计算机系统管理和控制堆垛运输 车进行存取作业的仓库。 o 自动化仓库的功能从单纯的物资储存保管, 扩展到物品的接受、分类、计量、包装、分 拣、配送等多种功能。 11 1. 自动化仓库的作用和意义 o 自动化立体仓库又称立库、高层货架仓库、 自动仓储AS/RS。它是一种用高层立体货架储 存物资,用计算机系统管理和控制堆垛运输 车进行存取作业的仓库。 o 自动化仓库的功能从单纯的物资储存保管, 扩展到物品的接受、分类、计量、包装、分 拣、配送等多种功能。 11

12 12

1. 自动化仓库的作用和意义 o 与传统仓库相比,自动化仓库能够产生巨大的经济效益 和社会效益,主要表现在: 1)由于使用高层货架存储货物,存储区可以大幅度地向高空发展,从 而能充分利用仓库的地面和空间,可节省库存占地面积,提高空间 利用率。 2)由于AS/RS使用机械和自动化设备,运行和处理速度快,可提高劳动 生产率,降低操作人员的劳动强度。同时,能方便地纳入企业的物 流系统,使企业物流更趋合理化。 3)能够准确地对各种信息进行存储和管理,可减少货物处理和信息处 理中的差错。同时借助于计算机管理还能有效地利用仓库的储存能 力,便于清点和盘库,合理减少库存,加快资金周转,节约流动资 1. 自动化仓库的作用和意义 o 与传统仓库相比,自动化仓库能够产生巨大的经济效益 和社会效益,主要表现在: 1)由于使用高层货架存储货物,存储区可以大幅度地向高空发展,从 而能充分利用仓库的地面和空间,可节省库存占地面积,提高空间 利用率。 2)由于AS/RS使用机械和自动化设备,运行和处理速度快,可提高劳动 生产率,降低操作人员的劳动强度。同时,能方便地纳入企业的物 流系统,使企业物流更趋合理化。 3)能够准确地对各种信息进行存储和管理,可减少货物处理和信息处 理中的差错。同时借助于计算机管理还能有效地利用仓库的储存能 力,便于清点和盘库,合理减少库存,加快资金周转,节约流动资 金,提高仓库的管理水平。 13

2. 自动化仓库的构成 1)货物储存系统 由立体货架的货格(托盘或货箱)组成。货架按照排、 列、层组合构成立体仓库储存系统。 2)货物存取和传送系统 承担货物存取、出入仓库的功能,由有轨或无轨堆垛机、 出入库输送机、装卸机械等组成。 3)控制和管理系统 有的仓库只采取对存取堆垛机、出入库输送机的单台PLC 控制;有的仓库对各单台机械进行联网控制;更高级的 自动化立体仓库采用集中控制、分离式控制和分布式控 制,即由管理计算机、中央控制计算机对堆垛机、出入 库输送机等直接控制组成控制系统。 2. 自动化仓库的构成 1)货物储存系统 由立体货架的货格(托盘或货箱)组成。货架按照排、 列、层组合构成立体仓库储存系统。 2)货物存取和传送系统 承担货物存取、出入仓库的功能,由有轨或无轨堆垛机、 出入库输送机、装卸机械等组成。 3)控制和管理系统 有的仓库只采取对存取堆垛机、出入库输送机的单台PLC 控制;有的仓库对各单台机械进行联网控制;更高级的 自动化立体仓库采用集中控制、分离式控制和分布式控 制,即由管理计算机、中央控制计算机对堆垛机、出入 库输送机等直接控制组成控制系统。 14

2. 自动化仓库的构成 4)消防系统。自动化仓库大都采用自动消防系统。 5)照明系统 6)通风及采暖系统 7)动力系统 8)其他设施。包括给排水设施、避雷接地设施和环境保护 设施等。 15 2. 自动化仓库的构成 4)消防系统。自动化仓库大都采用自动消防系统。 5)照明系统 6)通风及采暖系统 7)动力系统 8)其他设施。包括给排水设施、避雷接地设施和环境保护 设施等。 15

3. 自动化仓库系统的设计 q 仓库是一个综合系统,其设计过程一般包括以下几个阶 段: 1)需求分析(准备阶段) 2)确定货物单元形式及规格 3)确定自动化仓库的形式、作业方式和机械设备参数 4)建立模型。建立模型是指根据单元货物规格确定货 架整体尺寸和仓库内部布置。 (1)确定货位尺寸和仓库总体尺寸。 (2)确定仓库的整体布置。 16 3. 自动化仓库系统的设计 q 仓库是一个综合系统,其设计过程一般包括以下几个阶 段: 1)需求分析(准备阶段) 2)确定货物单元形式及规格 3)确定自动化仓库的形式、作业方式和机械设备参数 4)建立模型。建立模型是指根据单元货物规格确定货 架整体尺寸和仓库内部布置。 (1)确定货位尺寸和仓库总体尺寸。 (2)确定仓库的整体布置。 16

3. 自动化仓库系统的设计 q 一般情况下,每二排货架为一个巷道,根据场地条件可 以确定巷道数。如果库存量为N个货物单元,巷道数为A, 货架高度方向可设S层,若每排货架设有同样的列数,则 每排货架在水平方向应具有列数C为: C=N/(2 AS) q 根据每排货架的列数C及货格横向尺寸可确定货架总长度 L,之后,根据作业频率的要求确定堆垛机的数量和 作 形式。 3. 自动化仓库系统的设计 q 一般情况下,每二排货架为一个巷道,根据场地条件可 以确定巷道数。如果库存量为N个货物单元,巷道数为A, 货架高度方向可设S层,若每排货架设有同样的列数,则 每排货架在水平方向应具有列数C为: C=N/(2 AS) q 根据每排货架的列数C及货格横向尺寸可确定货架总长度 L,之后,根据作业频率的要求确定堆垛机的数量和 作 形式。 q 还要确定高层货架区和作业区的衔接方式,可以选用叉 车、运输小车或者输送机等运输设备。 q 按照仓库作业的特点选择出入口的位置。 17

3. 自动化仓库系统的设计 5)确定 艺流程,并核算仓库 作能力。 (1)立体仓库的存取模式。在立体仓库中存取货物有两种基本模 式:单作业模式和复合作业模式。 (2)出、入库作业周期的核算。 6)提出对土建及公用 程的设计要求 7)选定控制方式和仓库管理方式。 (1)选定控制方式。根据作业形式和作业量的要求确定堆垛机的 控制方式,一般可分为手动控制、半自动控制和全自动控制。 (2)选择管理方式。对于大中型仓库越来越普遍地采用计算机进 3. 自动化仓库系统的设计 5)确定 艺流程,并核算仓库 作能力。 (1)立体仓库的存取模式。在立体仓库中存取货物有两种基本模 式:单作业模式和复合作业模式。 (2)出、入库作业周期的核算。 6)提出对土建及公用 程的设计要求 7)选定控制方式和仓库管理方式。 (1)选定控制方式。根据作业形式和作业量的要求确定堆垛机的 控制方式,一般可分为手动控制、半自动控制和全自动控制。 (2)选择管理方式。对于大中型仓库越来越普遍地采用计算机进 行管理,并在线调度堆垛机和各种运输设备的作业。 8)提出自动化设备的技术参数和配置 18

第二节 货架、货箱与托盘 一、货架 二、货箱与托盘 19 第二节 货架、货箱与托盘 一、货架 二、货箱与托盘 19

一、货架 1)货架的形式 ①悬臂货架。多用于存储长料,如金属棒、管等。 ②流动货架。适合于存储数量多、品种少、移动快的 物品。 ③货格式货架。多用于容量较大的仓库。如以货箱为 单位存储的立体仓库。 ④旋转式货架。它适合于存储体积小、重量轻的物品。 ⑤悬挂输送存储货架。整个存储系统是在不断低速运 动的。 ⑥被动辊式货架。机场多采用这种形式的货架。 20 一、货架 1)货架的形式 ①悬臂货架。多用于存储长料,如金属棒、管等。 ②流动货架。适合于存储数量多、品种少、移动快的 物品。 ③货格式货架。多用于容量较大的仓库。如以货箱为 单位存储的立体仓库。 ④旋转式货架。它适合于存储体积小、重量轻的物品。 ⑤悬挂输送存储货架。整个存储系统是在不断低速运 动的。 ⑥被动辊式货架。机场多采用这种形式的货架。 20

一、货架 2. 货 架的材料 o 高层货架一般用钢材或钢筋混凝土制作。 21 一、货架 2. 货 架的材料 o 高层货架一般用钢材或钢筋混凝土制作。 21

一、货架 3. 货架的尺寸 o 对于给定尺寸的货物单元,货格尺寸取决于单元四 周需留出的空隙大小。 22 一、货架 3. 货架的尺寸 o 对于给定尺寸的货物单元,货格尺寸取决于单元四 周需留出的空隙大小。 22

一、货架 4. 货 架的刚 度和精度 o 作为一种正常承重结构,货架必须具有足够的强度和稳 定性。在正常 作条件下和在特殊的非 作条件下,都 不至于破坏。同时,作为一种设备,高层货架还必须有 一定的精度和在最大 作载荷下的有限弹性变形。 23 一、货架 4. 货 架的刚 度和精度 o 作为一种正常承重结构,货架必须具有足够的强度和稳 定性。在正常 作条件下和在特殊的非 作条件下,都 不至于破坏。同时,作为一种设备,高层货架还必须有 一定的精度和在最大 作载荷下的有限弹性变形。 23

二、货箱与托盘 1. 货物的载体可以是托盘、托板、滑板、专用集装箱、专用堆放架、 硬纸板箱等。 2. 货箱或托盘的基本功能是装载物料,同时便于叉车和堆垛机的叉取 和存放。 3. 货箱尺寸是货架设计的基础数据。 q 托盘多为钢制、木制;托板一般由金属制成; q 滑板是由波状纤维或塑料制成; q 二、货箱与托盘 1. 货物的载体可以是托盘、托板、滑板、专用集装箱、专用堆放架、 硬纸板箱等。 2. 货箱或托盘的基本功能是装载物料,同时便于叉车和堆垛机的叉取 和存放。 3. 货箱尺寸是货架设计的基础数据。 q 托盘多为钢制、木制;托板一般由金属制成; q 滑板是由波状纤维或塑料制成; q 专用集装箱多由钢板制成; q 专用盛放架由钢材或木料制成,可盛放专用件或特殊形状的物品; q 硬纸板箱盛放比重较小的物品; q 盛放洗衣机和电冰箱一类的物品可利用其自身的包装箱。 24

图 3 -3 托盘的结构形式示意图 25 图 3 -3 托盘的结构形式示意图 25

图 3 -4 各种货箱示意图 图中: (a)为木质和塑料托 盘; (b)为钢质格栅货箱; (c)为钢质箱形托盘; (d)为具有可折护板 的托盘; (e)为 具搬运托盘; (f)为小型塑料货箱; 图 3 -4 各种货箱示意图 图中: (a)为木质和塑料托 盘; (b)为钢质格栅货箱; (c)为钢质箱形托盘; (d)为具有可折护板 的托盘; (e)为 具搬运托盘; (f)为小型塑料货箱; (g)为液体容器型托 盘; (h)为套托盘; (i)为ISO货箱柜。 26

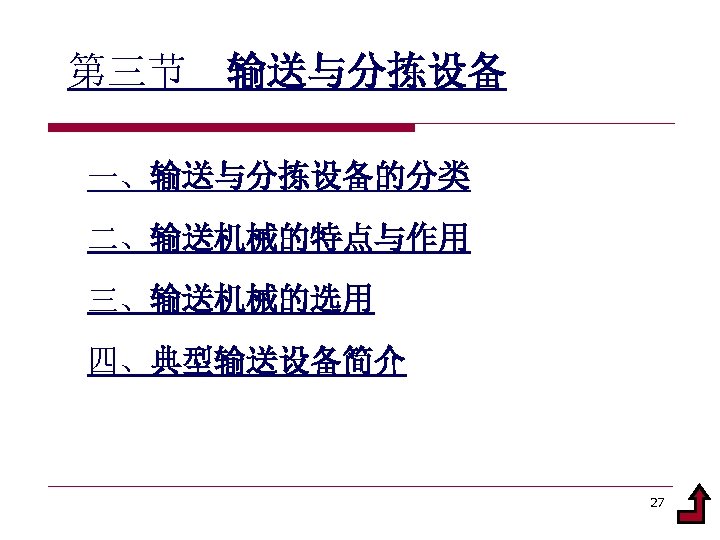

第三节 输送与分拣设备 一、输送与分拣设备的分类 二、输送机械的特点与作用 三、输送机械的选用 四、典型输送设备简介 27 第三节 输送与分拣设备 一、输送与分拣设备的分类 二、输送机械的特点与作用 三、输送机械的选用 四、典型输送设备简介 27

一、输送与分拣设备的分类 1. 按照所运货物的种类,可分为只用于装卸和搬运颗粒、 粉末物料等散货的输送机,只用于输送成件包装物品的 输送机以及两者都可输送的输送机。 2. 按照使用范围,可分为分拣输送系统和生产输送系统。 28 一、输送与分拣设备的分类 1. 按照所运货物的种类,可分为只用于装卸和搬运颗粒、 粉末物料等散货的输送机,只用于输送成件包装物品的 输送机以及两者都可输送的输送机。 2. 按照使用范围,可分为分拣输送系统和生产输送系统。 28

一、输送与分拣设备的分类 1)分拣输送系统。是一种将随机的、不同类别、不同去向 的物品,按其要求(如按产品类别或产品目的地)进行分 类和输送的物料搬运系统。分拣输送系统又可分为: ①链式分拣机:又有翻板式、翻盘式、翼盘式等形式。 ②带式分拣机:又有横向推出式、斜形胶带式、斜置辊轮式等形式。 ③滚柱输送机:由一系列以一定间隔排列的辊子组成,用于输送成 件货物或托盘货物。 ④悬挂分拣机:依靠链条驱动,将物品放在相应容器上,进行传送、 识别和分拣。 ⑤专用分拣机:用于分拣信函、报纸等特殊领域的设备。 29 一、输送与分拣设备的分类 1)分拣输送系统。是一种将随机的、不同类别、不同去向 的物品,按其要求(如按产品类别或产品目的地)进行分 类和输送的物料搬运系统。分拣输送系统又可分为: ①链式分拣机:又有翻板式、翻盘式、翼盘式等形式。 ②带式分拣机:又有横向推出式、斜形胶带式、斜置辊轮式等形式。 ③滚柱输送机:由一系列以一定间隔排列的辊子组成,用于输送成 件货物或托盘货物。 ④悬挂分拣机:依靠链条驱动,将物品放在相应容器上,进行传送、 识别和分拣。 ⑤专用分拣机:用于分拣信函、报纸等特殊领域的设备。 29

一、输送与分拣设备的分类 2)生产输送系统。由各类输送机、附属装置等组成, 用于企业的分装、总装线。 分 拣 输 送 系 统 生 产 输 送 系 一、输送与分拣设备的分类 2)生产输送系统。由各类输送机、附属装置等组成, 用于企业的分装、总装线。 分 拣 输 送 系 统 生 产 输 送 系 统 30

一、输送与分拣设备的分类 3. 按照输送动力,可分为自由式输送机和动力式输送机。 1)自由式输送机。不需要动力,常采用螺旋滑槽形式。 2)动力输送机。一般由电动机驱动,可分为辊子输送机、链条输送 机和带式输送机等。 4. 按照输送机的传动特点,可分为: 1)挠性牵引输送机。依靠挠性牵引构件将货物输送到相应的 位上。 主要有:带式输送机、板式输送机、刮板输送机、悬挂输送机、 链式输送机、斗式提升机等。 2)无挠性牵引件输送机。依靠 作机构推动物品的移动。主要有: 一、输送与分拣设备的分类 3. 按照输送动力,可分为自由式输送机和动力式输送机。 1)自由式输送机。不需要动力,常采用螺旋滑槽形式。 2)动力输送机。一般由电动机驱动,可分为辊子输送机、链条输送 机和带式输送机等。 4. 按照输送机的传动特点,可分为: 1)挠性牵引输送机。依靠挠性牵引构件将货物输送到相应的 位上。 主要有:带式输送机、板式输送机、刮板输送机、悬挂输送机、 链式输送机、斗式提升机等。 2)无挠性牵引件输送机。依靠 作机构推动物品的移动。主要有: 螺旋输送机、辊道式输送机、振动输送机等。 31

二、输送机械的特点与作用 1. 输送机械的特点 1)可以以连续、稳定的流水方式搬运货物,使输送机械能 够达到很高的生产率。 2)沿固定的路线输送货物,动作单一,结构简单,便于实 现自动控制。 3)通用性差。 4)大多数连续输送设备不能自行取货,因而需要相应的供 货设备。 5)具有积存性。 32 二、输送机械的特点与作用 1. 输送机械的特点 1)可以以连续、稳定的流水方式搬运货物,使输送机械能 够达到很高的生产率。 2)沿固定的路线输送货物,动作单一,结构简单,便于实 现自动控制。 3)通用性差。 4)大多数连续输送设备不能自行取货,因而需要相应的供 货设备。 5)具有积存性。 32

二、输送机械的特点与作用 2. 输送机械在现代物流系统中的作用 o 输送机械在现代物流系统中,特别是在港口、车站、 库场、货栈内,承担大量货物的运输,同时也是现 代化立体仓库的辅助设备,常与装卸设备组合在一 起使用。 33 二、输送机械的特点与作用 2. 输送机械在现代物流系统中的作用 o 输送机械在现代物流系统中,特别是在港口、车站、 库场、货栈内,承担大量货物的运输,同时也是现 代化立体仓库的辅助设备,常与装卸设备组合在一 起使用。 33

三、输送机械的选用 o 输送系统设计和选用一般应考虑如下原则: (1)流的合理化。应尽量将入库输送系统和出 库输送系统分开。应根据高峰时的最大出入库 频率来设计整条输送线的输送能力及系统中各 种设备的运行或 作速度。 (2)系统应具有一定的积存功能,以保证整个 系统作业的连续性。 (3)必须具有高度可靠性。 34 三、输送机械的选用 o 输送系统设计和选用一般应考虑如下原则: (1)流的合理化。应尽量将入库输送系统和出 库输送系统分开。应根据高峰时的最大出入库 频率来设计整条输送线的输送能力及系统中各 种设备的运行或 作速度。 (2)系统应具有一定的积存功能,以保证整个 系统作业的连续性。 (3)必须具有高度可靠性。 34

三、输送机械的选用 (4)系统各单机间必须具备完善的信息传递和联锁, 即把整个系统作为一个整体进行控制。 (5)在选择装卸生产率特别高的连续作用装卸机械时, 首先考虑的是其生产率的大小,因为它是选择或设 计传输设备的结构尺寸、驱动功率的重要依据。此 外,还应考虑所运货物的物理性质和集装形式,以 合理确定所选输送设备及其零部件的形式和结构。 35 三、输送机械的选用 (4)系统各单机间必须具备完善的信息传递和联锁, 即把整个系统作为一个整体进行控制。 (5)在选择装卸生产率特别高的连续作用装卸机械时, 首先考虑的是其生产率的大小,因为它是选择或设 计传输设备的结构尺寸、驱动功率的重要依据。此 外,还应考虑所运货物的物理性质和集装形式,以 合理确定所选输送设备及其零部件的形式和结构。 35

四、典型输送设备简介 1. 带式输送机 2. 板式输送机 3. 悬挂输送机 4. 滚柱输送机 5. 滑槽 6. 柔性输送系统 36 四、典型输送设备简介 1. 带式输送机 2. 板式输送机 3. 悬挂输送机 4. 滚柱输送机 5. 滑槽 6. 柔性输送系统 36

1. 带式输送机 o 属于挠性牵引构件输送机,它是利用摩擦驱动原理, 由传动滚筒带动输送带进行 作的。 37 1. 带式输送机 o 属于挠性牵引构件输送机,它是利用摩擦驱动原理, 由传动滚筒带动输送带进行 作的。 37

图 3 -5 带式输送机示意图 o 1—平胶带; 2—滚筒; 3—电动机; 4—减速器; 5—电动 机; 6—丝杠; 7—螺母滑块; 8—连杆; 图 3 -5 带式输送机示意图 o 1—平胶带; 2—滚筒; 3—电动机; 4—减速器; 5—电动 机; 6—丝杠; 7—螺母滑块; 8—连杆; 9—导向板 38

2. 板式输送机 q 也属于挠性牵引构件输送机,但其 作原理属啮合传动。 根据链板的方式,分为平板式输送机和鳞板式输送机两种。 q 平板式输送机主要用来输送成件物品。 图 3 -6 平板式输送机示意图 39 2. 板式输送机 q 也属于挠性牵引构件输送机,但其 作原理属啮合传动。 根据链板的方式,分为平板式输送机和鳞板式输送机两种。 q 平板式输送机主要用来输送成件物品。 图 3 -6 平板式输送机示意图 39

3. 悬挂输送机 o 是一种具有空间走向、在空间轨道上运行的连续输送设备,它 的空间轨道可以布置在空间任何方向,通过运行、转向、升降、 分叉、合流组成复杂的空间线路,在输送过程中完成 艺流程 各 序的要求。 图 3 -7 悬挂输送机示意图 40 3. 悬挂输送机 o 是一种具有空间走向、在空间轨道上运行的连续输送设备,它 的空间轨道可以布置在空间任何方向,通过运行、转向、升降、 分叉、合流组成复杂的空间线路,在输送过程中完成 艺流程 各 序的要求。 图 3 -7 悬挂输送机示意图 40

4. 滚柱输送机 o 是非挠性牵引构件输送机的一种,可以沿水平或倾斜方向输送 成件物品,是生产流水线上常用的一种输送设备。 1)无驱动滚柱输送机 n 滚柱的形状主要有滚柱式和盘式两种。 (a)滚柱式 (b)盘式 图 3 -8 滚柱形式示意图 4. 滚柱输送机 o 是非挠性牵引构件输送机的一种,可以沿水平或倾斜方向输送 成件物品,是生产流水线上常用的一种输送设备。 1)无驱动滚柱输送机 n 滚柱的形状主要有滚柱式和盘式两种。 (a)滚柱式 (b)盘式 图 3 -8 滚柱形式示意图 41

4. 滚柱输送机 2)有驱动滚柱输送机 q滚柱输送机的驱动形式分为压带式和链式两种。 1—电动机; 2—减速器; 3—传动链 图 3 -9 压带式驱动滚柱机示意图 42 4. 滚柱输送机 2)有驱动滚柱输送机 q滚柱输送机的驱动形式分为压带式和链式两种。 1—电动机; 2—减速器; 3—传动链 图 3 -9 压带式驱动滚柱机示意图 42

4. 滚柱输送机 2)有驱动滚柱输送机 q滚柱输送机的驱动形式分为压带式和链式两种。 1 -链轮; 2—链条 图 3 -10 链式驱动滚柱机示意图 43 4. 滚柱输送机 2)有驱动滚柱输送机 q滚柱输送机的驱动形式分为压带式和链式两种。 1 -链轮; 2—链条 图 3 -10 链式驱动滚柱机示意图 43

4. 滚柱输送机 q 按 艺要求,滚柱输送机可以构成直线、转弯、交叉等多 种线路,如图 3 -11所示。 图 3 -11 滚柱输送机线路构成示意图 44 4. 滚柱输送机 q 按 艺要求,滚柱输送机可以构成直线、转弯、交叉等多 种线路,如图 3 -11所示。 图 3 -11 滚柱输送机线路构成示意图 44

5. 滑槽 o 滑槽不需要动力,完全靠货物自重由上而下的传送。 图 3 -12 滑槽种类示意图 45 5. 滑槽 o 滑槽不需要动力,完全靠货物自重由上而下的传送。 图 3 -12 滑槽种类示意图 45

6. 柔性输送系统 ——自动导引小车系统 1)AGV概述 o 自动导引小车AGV是指装备有电磁或光学自动导引装置,能够 沿规定的导引路径行驶,具有小车变程与停车装置、安全保护 以及各种移载功能的运输小车。 o AGVS是自动导引小车系统,它由若干辆沿导引路径行驶,独立 运行的AGV组成。 46 6. 柔性输送系统 ——自动导引小车系统 1)AGV概述 o 自动导引小车AGV是指装备有电磁或光学自动导引装置,能够 沿规定的导引路径行驶,具有小车变程与停车装置、安全保护 以及各种移载功能的运输小车。 o AGVS是自动导引小车系统,它由若干辆沿导引路径行驶,独立 运行的AGV组成。 46

图 3 -13 自动导向搬运车示意图 (a) 牵引型自动导向搬运车 (b)承载型自动搬运导向搬运车 47 图 3 -13 自动导向搬运车示意图 (a) 牵引型自动导向搬运车 (b)承载型自动搬运导向搬运车 47

小车系统 48 小车系统 48

6. 柔性输送系统 ——自动导引小车系统 o 与传统的刚性输送系统相比,自动导引小车系统有以下几方面的优 势: (1)采用AGVS能够科学地组织作业流水线,并可以根据业务量等 情况变化随时调整输送路线,比刚性输送系统具有很大的灵活性。 (2)灵巧的无人驾驶地面搬运车取代了笨重的传送带、传送链等, 无需在地面上设置复杂的钢结构,可大大改善现场的作业环境。 (3)具有投资少、运行费用低、经济效益高的特点。 (4)AGVS是用计算机控制的自动化输送系统,使物流中心实现高 度自动化的计算机管理成为可能。 (5)噪音小,无环境污染。 6. 柔性输送系统 ——自动导引小车系统 o 与传统的刚性输送系统相比,自动导引小车系统有以下几方面的优 势: (1)采用AGVS能够科学地组织作业流水线,并可以根据业务量等 情况变化随时调整输送路线,比刚性输送系统具有很大的灵活性。 (2)灵巧的无人驾驶地面搬运车取代了笨重的传送带、传送链等, 无需在地面上设置复杂的钢结构,可大大改善现场的作业环境。 (3)具有投资少、运行费用低、经济效益高的特点。 (4)AGVS是用计算机控制的自动化输送系统,使物流中心实现高 度自动化的计算机管理成为可能。 (5)噪音小,无环境污染。 49

第四节库存管理技术概述 一、库存及库存成本 二、独立需求库存管理 三、相关需求的库存管理 50 第四节库存管理技术概述 一、库存及库存成本 二、独立需求库存管理 三、相关需求的库存管理 50

一、库存及库存成本 1. 库存的涵义和分类 1)库存的涵义 n 库存是指处于储存状态的商品。 2)库存的分类 (1)经常库存。 (2)安全库存。 (3)加 和运输过程的库存。 (4)季节性库存。 (5)促销库存。 (6)投机库存。 一、库存及库存成本 1. 库存的涵义和分类 1)库存的涵义 n 库存是指处于储存状态的商品。 2)库存的分类 (1)经常库存。 (2)安全库存。 (3)加 和运输过程的库存。 (4)季节性库存。 (5)促销库存。 (6)投机库存。 (7)积压库存。 51

2. 库存成本 o 库存成本是和库存系统的经营活动有关的成本,主要由以下 几部分组成: 1)购入成本。指单位购入价格,包括购价和运费。 2)订货成本。指向外部供应商发出采购订单的成本,包括提出请购单、 分析供应商、填写采购订货单、来料验收、跟踪订货以及完成交易所 必须的各项业务费用。 3)储存成本。也叫持有成本,是指为保持存货而发生的成本,可分为固 定成本和变动成本。固定成本与库存数量的多少无关,如仓库折旧、 仓库职 的固定月 资等;变动成本与库存数量的多少有关,主要包 2. 库存成本 o 库存成本是和库存系统的经营活动有关的成本,主要由以下 几部分组成: 1)购入成本。指单位购入价格,包括购价和运费。 2)订货成本。指向外部供应商发出采购订单的成本,包括提出请购单、 分析供应商、填写采购订货单、来料验收、跟踪订货以及完成交易所 必须的各项业务费用。 3)储存成本。也叫持有成本,是指为保持存货而发生的成本,可分为固 定成本和变动成本。固定成本与库存数量的多少无关,如仓库折旧、 仓库职 的固定月 资等;变动成本与库存数量的多少有关,主要包 括以下四项:资本占用成本、存储空间成本、存货服务成本和存货风 险成本。 4)缺货成本。也叫亏空成本,是指由于库存供应中断所造成的损失。包 括延期交货成本、当前利润损失(潜在销售量的损失)和未来利润损 失等。 52

二、独立需求库存管理 1. 独立需求库存订货模型 2. 独立需求库存控制系统 3. 随机需求型库存控制模型 53 二、独立需求库存管理 1. 独立需求库存订货模型 2. 独立需求库存控制系统 3. 随机需求型库存控制模型 53

1. 独立需求库存订货模型 1)经济订货批量模型 2)经济订货周期模型 3)数量折扣的经济订货、批量模型 54 1. 独立需求库存订货模型 1)经济订货批量模型 2)经济订货周期模型 3)数量折扣的经济订货、批量模型 54

1)经济订货批量模型 q 经济订货批量模型是最基本的订货模型,它是按照库存 总费用最小的原则来决定订货量。为此需要下列基本假 设: ①需求率固定; ②交货提前期固定; ③订货费用与批量无关; ④不允许缺货; ⑤一次性交货; ⑥存储成本是存储量的线性函数; ⑦产品的价格固定。 55 1)经济订货批量模型 q 经济订货批量模型是最基本的订货模型,它是按照库存 总费用最小的原则来决定订货量。为此需要下列基本假 设: ①需求率固定; ②交货提前期固定; ③订货费用与批量无关; ④不允许缺货; ⑤一次性交货; ⑥存储成本是存储量的线性函数; ⑦产品的价格固定。 55

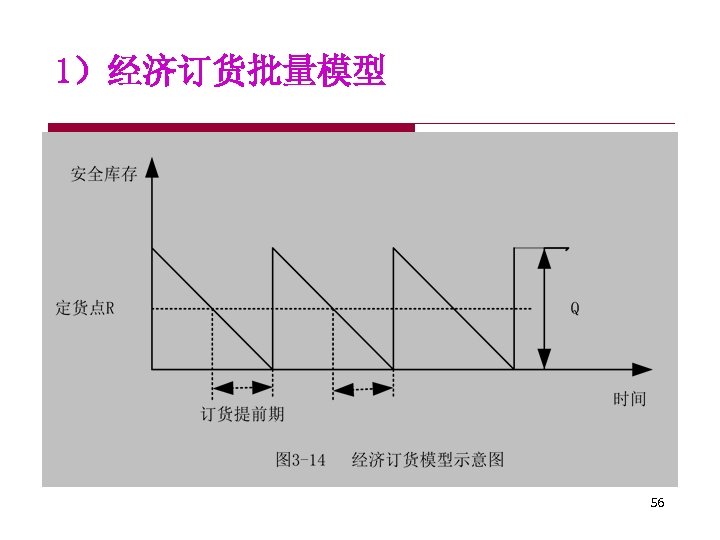

1)经济订货批量模型 56 1)经济订货批量模型 56

1)经济订货批量模型 因为 :库 存总费 用=货 物成本+订货 成本+存储 成本 即: q 式中, § § § 1)经济订货批量模型 因为 :库 存总费 用=货 物成本+订货 成本+存储 成本 即: q 式中, § § § TC为一定时期(年或月)物资库存总费用; C为物资的购买成本或单位生产成本; D为库存物资的一定时期(年或月)的需求; Q为订货批量; H为单位物资的一定时期存储成本; C 0为订货成本。 57

1)经济订货批量模型 (1)订货 量 q 经济订货批量就是使总库存成本最低的批量,如图 3 -15。 将上式对Q进行求导,得经济订货批量的基本公式: q 全年订货 次数为 :N=D/Q* q 每次订货 1)经济订货批量模型 (1)订货 量 q 经济订货批量就是使总库存成本最低的批量,如图 3 -15。 将上式对Q进行求导,得经济订货批量的基本公式: q 全年订货 次数为 :N=D/Q* q 每次订货 之间 的间 隔时间为 : 58

1)经济订货批量模型 (2)订货点 q 该模型中假设需求与交货提前期是固定的,而且不允许 缺货。因此,订货点就是提前期内的需求,即: R=Ld § 式中,L为交货提前期,d为物资的需求率(月或日)。 59 1)经济订货批量模型 (2)订货点 q 该模型中假设需求与交货提前期是固定的,而且不允许 缺货。因此,订货点就是提前期内的需求,即: R=Ld § 式中,L为交货提前期,d为物资的需求率(月或日)。 59

例3 -1: q 长城公司是生产某机械器具的制造企业,依计划每年需 采购A零件 10000个,每次订货成本是 100元,每个A零件 每年的保管仓储成本是 8元。求A零件的经济订货批量, 每年的订货次数和每次的订货之间的间隔时间。 解:经济 批量 每年的订货次数N=D/Q*=10000/500=20(次/年)每 次订货的时间间隔=365/20=18. 例3 -1: q 长城公司是生产某机械器具的制造企业,依计划每年需 采购A零件 10000个,每次订货成本是 100元,每个A零件 每年的保管仓储成本是 8元。求A零件的经济订货批量, 每年的订货次数和每次的订货之间的间隔时间。 解:经济 批量 每年的订货次数N=D/Q*=10000/500=20(次/年)每 次订货的时间间隔=365/20=18. 25 (天) 60

2)经济订货周期模型 q 按照库存总费用最小的方法确定的订货间隔期称为经济 订货周期(EOI)。这种方法与通过EOQ来确定每年平均 订货间隔期的方法不同,这种方法适用于独立需求的库 存控制。EOI的计算过程如下: 总费用 式中:F为单件库存保管费与单件库存购买费用之比。 通过求极值,可得EOI为 : 61 2)经济订货周期模型 q 按照库存总费用最小的方法确定的订货间隔期称为经济 订货周期(EOI)。这种方法与通过EOQ来确定每年平均 订货间隔期的方法不同,这种方法适用于独立需求的库 存控制。EOI的计算过程如下: 总费用 式中:F为单件库存保管费与单件库存购买费用之比。 通过求极值,可得EOI为 : 61

2)经济订货周期模型 q 根据以上公式确定的天数在实际操作中一般都转化为周、旬、月、 季等易于管理的整数期。在确定型需求假设条件下,定期控制法 的订货量也是均衡的,为: § 式中:m为每年订货的次数,m*为每年最佳订货次数。 q 它与EOQ模型所的Q*一致。同时,定期控制法中的最大(目标)库 存量E,由于要考虑到能够满足订货周期T的订货提前期L期间内的 库存需求,故 E=D(t*+L)/365 62 2)经济订货周期模型 q 根据以上公式确定的天数在实际操作中一般都转化为周、旬、月、 季等易于管理的整数期。在确定型需求假设条件下,定期控制法 的订货量也是均衡的,为: § 式中:m为每年订货的次数,m*为每年最佳订货次数。 q 它与EOQ模型所的Q*一致。同时,定期控制法中的最大(目标)库 存量E,由于要考虑到能够满足订货周期T的订货提前期L期间内的 库存需求,故 E=D(t*+L)/365 62

3)数量折扣的经济订货、批量模型 q 在物资采购与供应过程中,供方为了鼓励采购方多订货, 通常会采取某些激励措施诱导采购方订货。其中最常用 的措施是按批量大小进行价格折扣,即随着订货批量增 加,给予一定订货价格优惠。 63 3)数量折扣的经济订货、批量模型 q 在物资采购与供应过程中,供方为了鼓励采购方多订货, 通常会采取某些激励措施诱导采购方订货。其中最常用 的措施是按批量大小进行价格折扣,即随着订货批量增 加,给予一定订货价格优惠。 63

3)数量折扣的经济订货、批量模型 q 由于价格随着批量的变化而改变,这样存储成本、订货 成本随着价格和数量的变化而变化,因此必须对经济批 量模型进行必要的修正。其计算步骤为: q 第一步,整理资料,分清区段。要把各个区段的上下界 点、区段价格认真整理,最好画成数轴示意图,界点值 都是落在高区段中。 64 3)数量折扣的经济订货、批量模型 q 由于价格随着批量的变化而改变,这样存储成本、订货 成本随着价格和数量的变化而变化,因此必须对经济批 量模型进行必要的修正。其计算步骤为: q 第一步,整理资料,分清区段。要把各个区段的上下界 点、区段价格认真整理,最好画成数轴示意图,界点值 都是落在高区段中。 64

3)数量折扣的经济订货、批量模型 q 第二步,求各区段的经济订货 批量。 q 第三步,从最高区段n开始,比较Qi*和Qi-1,如果Qi*<Qi-1,则i=i-1, 即转入较低区段(i-1)的比较;如在某个区段i的比较中有: Qi*≥Qi-1,则取Qi* , Qi+1 , …, Qn各点中总费用Tc(Qi*)、Tc(Qi)、 …、Tc(Qn),最小的点对应的数量作为订货批量。 3)数量折扣的经济订货、批量模型 q 第二步,求各区段的经济订货 批量。 q 第三步,从最高区段n开始,比较Qi*和Qi-1,如果Qi*

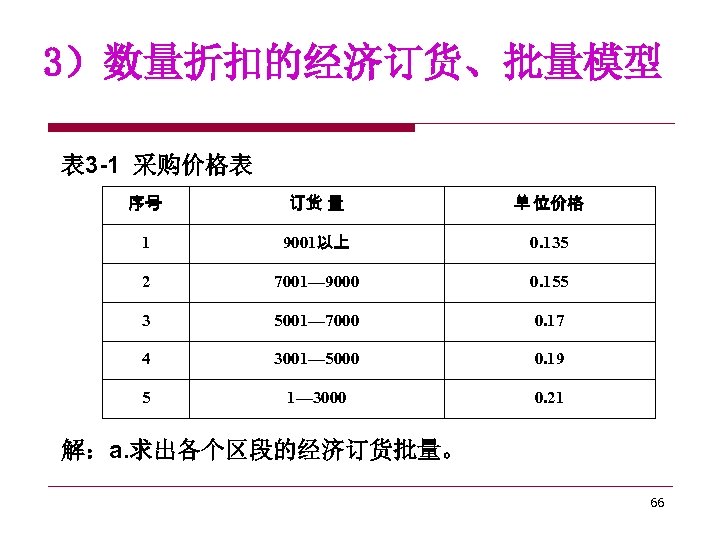

3)数量折扣的经济订货、批量模型 表 3 -1 采购价格表 序号 订货 量 单 位价格 1 9001以上 0. 135 3)数量折扣的经济订货、批量模型 表 3 -1 采购价格表 序号 订货 量 单 位价格 1 9001以上 0. 135 2 7001— 9000 0. 155 3 5001— 7000 0. 17 4 3001— 5000 0. 19 5 1— 3000 0. 21 解:a. 求出各个区段的经济订货批量。 66

3)数量折扣的经济订货、批量模型 各个区段的经济订货 批量的计 算公式如下: Q 1*=5976, Q 2*=6283, Q 3*=6642, Q 4*=6956, Q 5*=7454 3)数量折扣的经济订货、批量模型 各个区段的经济订货 批量的计 算公式如下: Q 1*=5976, Q 2*=6283, Q 3*=6642, Q 4*=6956, Q 5*=7454 b. 从最高区段i=5开始,比较Qi*Qi-1时 为止。这时比较Qi*,Qi,Qi+1,…Qn各点中总费用Tc(Qi*), Tc (Qi+1),……, Tc (Qn),其中最小者所对应的 数量为订货批量。在本题中,由于Q 5* Q 2,所以 比较Tc (Q 3*), Tc (Q 3), Tc (Q 4): 67

3)数量折扣的经济订货、批量模型 Tc(Q 3*)=DC 2+C 0 D/Q 3*+Q 3*FC/2 =30000· 0. 17+25· 30000/6646+6646· 20%· 0. 3)数量折扣的经济订货、批量模型 Tc(Q 3*)=DC 2+C 0 D/Q 3*+Q 3*FC/2 =30000· 0. 17+25· 30000/6646+6646· 20%· 0. 17=5326 Tc(Q 3)=DC 3+C 0 D/Q 3+Q 3 FC/2 =30000· 0. 155+25· 30000/7001+7001· 20%· 0. 155=4866 Tc(Q 4)=DC 4+C 0 D/Q 4+Q 4 FC/2 =30000· 0. 135+25· 30000/9001+9001· 20%· 0. 135=4376 因为Tc(Q 4)最小,所以采取Q 4=9001作为最佳订货量。 68

2. 独立需求库存控制系统 1)定量控制系统 2)定期控制方式 69 2. 独立需求库存控制系统 1)定量控制系统 2)定期控制方式 69

1)定量控制系统 q 该系统的 作原理是:连续不断地监视库存余量的变化,当库存 余量下降到重新订货点B时,就要向供货商提出订货,经过一段备 运时间,新订货到达,补存库存。为了实现这种补充过程,需要 为系统事先确定两个参量: § (1)重新订货点B,它需要考虑备运时间中的库存消耗量; § (2)订货量Q,可以根据上述的经济批量模型(EOQ)模型来确定。 70 1)定量控制系统 q 该系统的 作原理是:连续不断地监视库存余量的变化,当库存 余量下降到重新订货点B时,就要向供货商提出订货,经过一段备 运时间,新订货到达,补存库存。为了实现这种补充过程,需要 为系统事先确定两个参量: § (1)重新订货点B,它需要考虑备运时间中的库存消耗量; § (2)订货量Q,可以根据上述的经济批量模型(EOQ)模型来确定。 70

2)定期控制方式 q 定期控制系统,是一种以定期检查和订货为基础的库存控制方法。 在该方式中,按规定周期T检查库存量并随即提出订货,将库存补 充到目标库存量E。目标库存量E与订货周期T是在应用该系统前必 须确定的主要参数。其中E的确定主要考虑订货周期与订货提前期 (即:T+L)期间的库存消耗量。而订货周期T的确定可以通过的 经济周期(EOI)模型求得。 71 2)定期控制方式 q 定期控制系统,是一种以定期检查和订货为基础的库存控制方法。 在该方式中,按规定周期T检查库存量并随即提出订货,将库存补 充到目标库存量E。目标库存量E与订货周期T是在应用该系统前必 须确定的主要参数。其中E的确定主要考虑订货周期与订货提前期 (即:T+L)期间的库存消耗量。而订货周期T的确定可以通过的 经济周期(EOI)模型求得。 71

3. 随机需求型库存控制模型 q 由于需求的随机变化,需要为库存系统设置一个安全库存S。对于 随机需求库存的处理思路是将这种需求不可控的问题转化为对安 全库存的设置问题,通过EOQ模型的订货批量解决随机需求中的平 均需求的满足,通过安全库存的设置解决随机需求中的需求分布 与变动问题。 图 3 -20 随机需求型库 存控制模型示意图 72 3. 随机需求型库存控制模型 q 由于需求的随机变化,需要为库存系统设置一个安全库存S。对于 随机需求库存的处理思路是将这种需求不可控的问题转化为对安 全库存的设置问题,通过EOQ模型的订货批量解决随机需求中的平 均需求的满足,通过安全库存的设置解决随机需求中的需求分布 与变动问题。 图 3 -20 随机需求型库 存控制模型示意图 72

三、相关需求的库存管理 1. 物料需求计划 2. 制造资源计划 3. 及时制生产方式 4. 企业资源计划ERP 73 三、相关需求的库存管理 1. 物料需求计划 2. 制造资源计划 3. 及时制生产方式 4. 企业资源计划ERP 73

1. 物料需求计划 1)物料需求计划MRP的产生及原理MRP基本原理是: q 将企业产品中的各种物料分为独立物料和相关物料,并按时间段 确定不同时期的物料需求,从而解决库存物料订货与组织生产问题。 q MRP按照基于产品结构的物料需求组织生产,根据产品完 日期和 产品结构规定生产计划;即根据产品结构的层次从属关系,以产 品零件为计划对象,以完 日期为计划基准倒排计划,按各种零 件与部件的生产周期反推出它们的生产与投入时间和数量,按提 前期长短区别各个物料下达订单的优先级,从而保证在生产需要 1. 物料需求计划 1)物料需求计划MRP的产生及原理MRP基本原理是: q 将企业产品中的各种物料分为独立物料和相关物料,并按时间段 确定不同时期的物料需求,从而解决库存物料订货与组织生产问题。 q MRP按照基于产品结构的物料需求组织生产,根据产品完 日期和 产品结构规定生产计划;即根据产品结构的层次从属关系,以产 品零件为计划对象,以完 日期为计划基准倒排计划,按各种零 件与部件的生产周期反推出它们的生产与投入时间和数量,按提 前期长短区别各个物料下达订单的优先级,从而保证在生产需要 时刻所有物料都能配套齐备,不到需要的时刻不要过早积压,达 到减少库存量和占用资金的目的。 74

1. 物料需求计划 2)MRP系统的基本内容 q 在MRP系统中,主生产计划MPS、物料清单BOM表 和库存信息被称为 3项基本要素。 q MRP作为企业生产计划与控制系统主要包括: § 主生产计划、 § 物料需求计划、 § 1. 物料需求计划 2)MRP系统的基本内容 q 在MRP系统中,主生产计划MPS、物料清单BOM表 和库存信息被称为 3项基本要素。 q MRP作为企业生产计划与控制系统主要包括: § 主生产计划、 § 物料需求计划、 § 能力需求计划、 § 执行物料计划和执行能力计划等部分。 75

MRP逻辑流程图 76 MRP逻辑流程图 76

2. 制造资源计划 1)制造资源计划MRP II的原理与特点 q MRP II的基本思想是:基于企业经营目标制定生产计划,围绕物 料转化组织制造资源,实现按需要按时进行生产。MRP II系统实 现了物流、信息流与资金流在企业管理方面的集成,并能够有效 地对企业各种有限制造资源进行周密计划,合理利用,提高企业 的竞争力。 q MRPII管理模式的主要特点: 2. 制造资源计划 1)制造资源计划MRP II的原理与特点 q MRP II的基本思想是:基于企业经营目标制定生产计划,围绕物 料转化组织制造资源,实现按需要按时进行生产。MRP II系统实 现了物流、信息流与资金流在企业管理方面的集成,并能够有效 地对企业各种有限制造资源进行周密计划,合理利用,提高企业 的竞争力。 q MRPII管理模式的主要特点: ①计划的一致性与可行性 ③数据共享性 ②管理系统性 ④模拟预见性与动态应变性 2)MRP II系统结构与流程 q MRP II系统有5个计划层次:经营规划、销售与运作计划、主生产 计划MPS、物料需求计划MRP和生产作业控制PAC(车间作业控制)。 77

MRPⅡ逻辑流程图 78 MRPⅡ逻辑流程图 78

2. 制造资源计划 3)MRP II的主要技术环节 (1)经营规划BP (2)销售与运作计划 (3)主生产计划MPS (4)物料清单与物料需求计划 (5)能力需求计划CRP (6)车间作业管理PAC (7)库存管理与采购管理 (8)产品成本管理 (9)财务管理 79 2. 制造资源计划 3)MRP II的主要技术环节 (1)经营规划BP (2)销售与运作计划 (3)主生产计划MPS (4)物料清单与物料需求计划 (5)能力需求计划CRP (6)车间作业管理PAC (7)库存管理与采购管理 (8)产品成本管理 (9)财务管理 79

物料需求 MRP的处理 流程图 80 物料需求 MRP的处理 流程图 80

3. 及时制生产方式 1)及时制生产方式的基本概念 q JIT是指将必要的零件以必要的数量在必要的时间送到生产线,并 且只将所需要的零件、只以所需要的数量、只在正好需要的时间送 到生产。 q JIT采取的是多品种、少批量、短周期的生产方式,可大大消除库 存,优化生产物流,减少浪费。 2)JIT生产方式的主要内容 (1)生产流程化 (2)作业均衡化量 (3)看板管理 3. 及时制生产方式 1)及时制生产方式的基本概念 q JIT是指将必要的零件以必要的数量在必要的时间送到生产线,并 且只将所需要的零件、只以所需要的数量、只在正好需要的时间送 到生产。 q JIT采取的是多品种、少批量、短周期的生产方式,可大大消除库 存,优化生产物流,减少浪费。 2)JIT生产方式的主要内容 (1)生产流程化 (2)作业均衡化量 (3)看板管理 ①红条。在物品上贴上红条表示该种物品在日常生产活 动中不需要。 ②看板。为了让每个人容易看出物品所在地点而制成的 表示板,该板标明什么物品在什么地方、库存数量是多 81 少。

3. 及时制生产方式 ③警示灯。是让现场管理者随时了解生产过程中何处出现异常情况、 某个环节的作业进度、何处请求供应零件等的 具。 ④标准作业表。是将人、机械有效地组合起来,以决定 作方法的表。 ⑤错误的示范。为了让 人了解何谓不良品,而把不良品陈列出来的 方法。 ⑥错误防止板。为了减少错误而做的自我管理的防止板。 ⑦红线。表示仓库及储存场所货物堆放的最大值标记,以此简便方法 来控制物品的最大库存数量。在实际生产过程中还有其它不同的手 段和方式来对作业进行提示或警示。 3. 及时制生产方式 ③警示灯。是让现场管理者随时了解生产过程中何处出现异常情况、 某个环节的作业进度、何处请求供应零件等的 具。 ④标准作业表。是将人、机械有效地组合起来,以决定 作方法的表。 ⑤错误的示范。为了让 人了解何谓不良品,而把不良品陈列出来的 方法。 ⑥错误防止板。为了减少错误而做的自我管理的防止板。 ⑦红线。表示仓库及储存场所货物堆放的最大值标记,以此简便方法 来控制物品的最大库存数量。在实际生产过程中还有其它不同的手 段和方式来对作业进行提示或警示。 3)JIT在物流中的作用 q JIT应用于物流领域,就是要将正确的商品以正确的数量在正确的 时间送到正确地点。 82

4. 企业资源计划ERP 1)企业资源计划ERP的原理与特点 q ERP是站在全球市场环境下,从企业全局角度对经营与生产进行的 计划方式,是制造企业的综合集成经营系统。 q ERP管理系统的扩充点与主要特点如下: (1)ERP更加面向市场,面向经营,面向销售,能够对市场快速 响应;它将供应链管理功能包含了进来,强调了供应商、制造 商与分销商间的新的伙伴关系;并且支持企业后勤管理。 (2)ERP更强调企业流程与 作流,通过 作流实现企业的人员、 4. 企业资源计划ERP 1)企业资源计划ERP的原理与特点 q ERP是站在全球市场环境下,从企业全局角度对经营与生产进行的 计划方式,是制造企业的综合集成经营系统。 q ERP管理系统的扩充点与主要特点如下: (1)ERP更加面向市场,面向经营,面向销售,能够对市场快速 响应;它将供应链管理功能包含了进来,强调了供应商、制造 商与分销商间的新的伙伴关系;并且支持企业后勤管理。 (2)ERP更强调企业流程与 作流,通过 作流实现企业的人员、 财务、制造与分销间的集成,支持企业过程重组。 (3)ERP更多地强调财务,具有较完善的企业财务管理体系;这 使得价值管理概念得以实施,资金流与物流、信息流更加有机 地结合。 83

4. 企业资源计划ERP q ERP管理系统的扩充点与主要特点如下: (4)ERP把人作为资源在生产经营规划中的作用,同时考虑了人 的培训成本等。 (5)在生产制造计划中,ERP支持MRP II与JIT混合管理模式,也 支持多种生产方式(离散制造、连续流程制造等)的管理模式。 (6)ERP采用了最新的计算机技术,如客户/服务器分布式结构、 面向对象技术、电子数据交换、多数据库集成、图形用户界面、 第四代语言及辅助 具等。 (7)ERP是信息时代现代企业向国际化发展的更高层管理模式。 4. 企业资源计划ERP q ERP管理系统的扩充点与主要特点如下: (4)ERP把人作为资源在生产经营规划中的作用,同时考虑了人 的培训成本等。 (5)在生产制造计划中,ERP支持MRP II与JIT混合管理模式,也 支持多种生产方式(离散制造、连续流程制造等)的管理模式。 (6)ERP采用了最新的计算机技术,如客户/服务器分布式结构、 面向对象技术、电子数据交换、多数据库集成、图形用户界面、 第四代语言及辅助 具等。 (7)ERP是信息时代现代企业向国际化发展的更高层管理模式。 它能更好地支持企业CIMS各方面的集成,并将给企业带来更广 泛、更长远的经济效益与社会效益。 84

4. 企业资源计划ERP 2)ERP系统的结构及主要功能 q 除了MRP II的功能外,ERP系统还包括以下主要功能:供应链管理、 销售与市场、分销、客户服务、财务管理、制造管理、库存管理、 厂与设备维护、人力资源、报表、制造执行系统MES、 作流服 务、企业信息系统等方面。此外,有的ERP系统包括了金融投资管 理、质量管理、运输管理、项目管理、法规与标准、过程控制等补 充功能。 3)面向未来企业的ERP技术发展趋势 q 4. 企业资源计划ERP 2)ERP系统的结构及主要功能 q 除了MRP II的功能外,ERP系统还包括以下主要功能:供应链管理、 销售与市场、分销、客户服务、财务管理、制造管理、库存管理、 厂与设备维护、人力资源、报表、制造执行系统MES、 作流服 务、企业信息系统等方面。此外,有的ERP系统包括了金融投资管 理、质量管理、运输管理、项目管理、法规与标准、过程控制等补 充功能。 3)面向未来企业的ERP技术发展趋势 q 推动ERP发展的主要因素包括: (1)全球化市场的形成和发展与多企业合作经营生产方式的出现使得ERP 将支持异地企业运营、异种语言操作和异种货币交易; 85

4. 企业资源计划ERP q 推动ERP发展的主要因素包括: (2)企业不断进行经营过程重组将使得ERP支持基于全球范围的 实时的、可重构的过程的供应链及供应网络结构; (3)制造商需要灵活性与敏捷性以适应新的生产方式与经营实践, 这使得ERP也必须越来越灵活地适应多种生产制造方式的管理模 式; (4)ERP将越来越多地应用于流程 业,这会大大刺激ERP系统及 软件的快速发展。 (5)功能强大的计算技术的不断出现将会为ERP提供越来越灵活 与强功能的软硬件平台,尤其是客户/服务器分布式结构、面向 4. 企业资源计划ERP q 推动ERP发展的主要因素包括: (2)企业不断进行经营过程重组将使得ERP支持基于全球范围的 实时的、可重构的过程的供应链及供应网络结构; (3)制造商需要灵活性与敏捷性以适应新的生产方式与经营实践, 这使得ERP也必须越来越灵活地适应多种生产制造方式的管理模 式; (4)ERP将越来越多地应用于流程 业,这会大大刺激ERP系统及 软件的快速发展。 (5)功能强大的计算技术的不断出现将会为ERP提供越来越灵活 与强功能的软硬件平台,尤其是客户/服务器分布式结构、面向 对象技术与INTERNET的发展会使ERP的功能与性能迅速提高。 86

4. 企业资源计划ERP q 今后ERP的发展趋势是: ①ERP将与制造执行系统MES、车间层操作控制系统SFC更紧密地结合, 形成实时化的ERP/MES/SFC系统; ②ERP的供应链管理功能将更强,并进一步面向全球化市场环境; ③ERP将更好地支持多种不同的制造方式; ④ERP将包含基于知识的市场预测、订单处理与生产调度、基于约束调 度功能,具有更强的企业优化能力; ⑤ERP的 作流管理功能也将进一步增强,并能支持企业经营过程的重 组; ⑥在技术方面,ERP将以客户/服务器分布式结构、面向对象方法和 4. 企业资源计划ERP q 今后ERP的发展趋势是: ①ERP将与制造执行系统MES、车间层操作控制系统SFC更紧密地结合, 形成实时化的ERP/MES/SFC系统; ②ERP的供应链管理功能将更强,并进一步面向全球化市场环境; ③ERP将更好地支持多种不同的制造方式; ④ERP将包含基于知识的市场预测、订单处理与生产调度、基于约束调 度功能,具有更强的企业优化能力; ⑤ERP的 作流管理功能也将进一步增强,并能支持企业经营过程的重 组; ⑥在技术方面,ERP将以客户/服务器分布式结构、面向对象方法和 Internet等为核心技术。 q ERP的不断发展与完善最终将导致支持全球化企业合作与敏捷虚拟 87 企业运营的集成化企业管理系统的产生。

第 3章 作业 1. 简述自动化仓库的构成。 2. 某公司每年需采购B零件 35000个,每次订货成本是 70元,每个 B零件每年的保管仓储成本是 10元。求B零件的经济订货批量, 每年的订货次数和每次订货之间的间隔时间。 3. 某公司准备向某供应商采购一批商品,需求量为 第 3章 作业 1. 简述自动化仓库的构成。 2. 某公司每年需采购B零件 35000个,每次订货成本是 70元,每个 B零件每年的保管仓储成本是 10元。求B零件的经济订货批量, 每年的订货次数和每次订货之间的间隔时间。 3. 某公司准备向某供应商采购一批商品,需求量为 100000件,每 次订货费 120元,年保管费率20%。为激励采购,供应商采用了 一定的价格优惠条件,价格具体如下,订货量 1 -30000,单价 0. 2元 ; 订 货 量 30001 -50000, 单 价 0. 18元 ; 订 货 量 5000170000,单价 0. 16元;订货量 70001 -90000,单价 0. 14元;订货 量 90001以上,单价 0. 12元。试选择合适的订货批量。 4. 简述MRP、MRP II、JIT、ERP的原理。 88

悬臂货架 89 悬臂货架 89

货格式货架 90 货格式货架 90

流动货架 91 流动货架 91

通廊式货架 92 通廊式货架 92

重力式货架 93 重力式货架 93

横梁式货架 94 横梁式货架 94

压入式货架 95 压入式货架 95

自滑式货架 96 自滑式货架 96

? ? 97 ? ? 97

图 3 -2 货架与货箱关系图 图中: A为货箱宽度, a为托盘立柱距, b为货叉宽度, c为货叉—牛腿距, d为牛腿间距, e为牛腿宽度, h为牛腿货箱高度差: a=25 mm~ 图 3 -2 货架与货箱关系图 图中: A为货箱宽度, a为托盘立柱距, b为货叉宽度, c为货叉—牛腿距, d为牛腿间距, e为牛腿宽度, h为牛腿货箱高度差: a=25 mm~ 60 mm(大货箱取大值); b=0. 7 A; c=(0. 075~ 0. 1)A (大货箱取大值) ; d=(0. 85~ 0. 9)A; e=60 mm~ 125 mm(大货箱取大值); h=70 mm~ 150 mm(大货箱取大值)。 98
