桃園縣蘆竹鄉南崁路二段 66號 5 樓 03 -3529333 Fax: 03 -3524566 Tel: 報告人 : 張家誠 (0911 -635945)

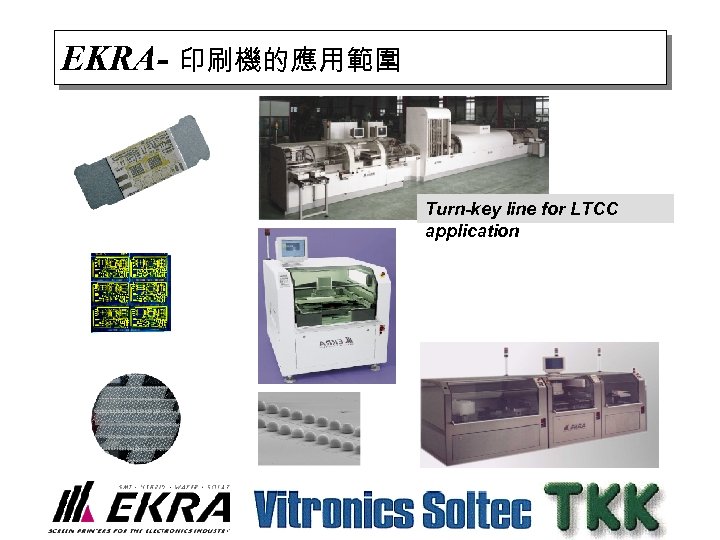

EKRA- 印刷機的應用範圍 Turn-key line for LTCC application

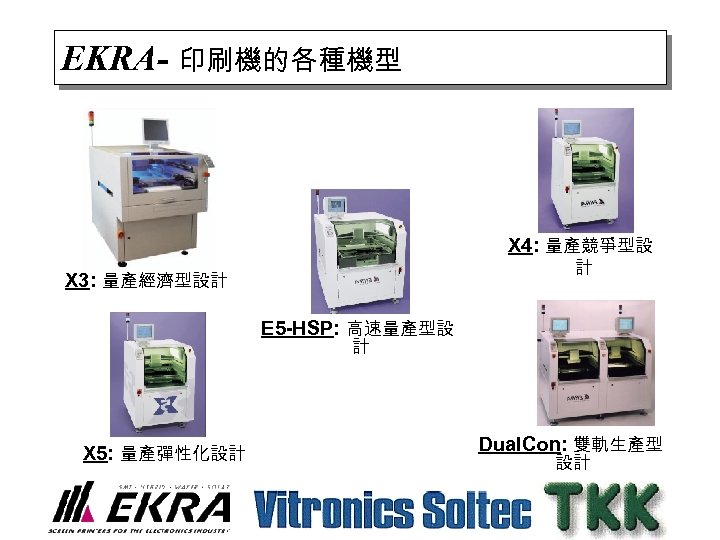

EKRA- 印刷機的各種機型 X 4: 量產競爭型設 計 X 3: 量產經濟型設計 E 5 -HSP: 高速量產型設 計 X 5: 量產彈性化設計 Dual. Con: 雙軌生產型 設計

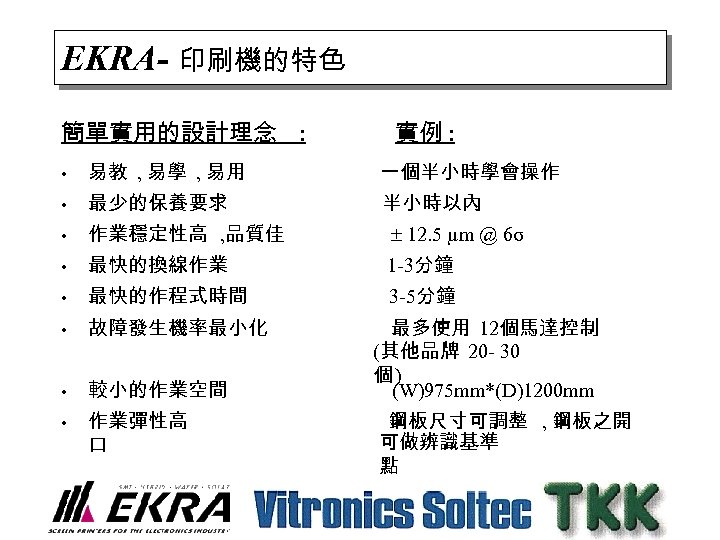

EKRA- 印刷機的特色 簡單實用的設計理念 : 實例 : • 易教 , 易學 , 易用 一個半小時學會操作 • 最少的保養要求 半小時以內 • 作業穩定性高 , 品質佳 12. 5 µm @ 6σ • 最快的換線作業 1 -3分鐘 • 最快的作程式時間 3 -5分鐘 • 故障發生機率最小化 • 較小的作業空間 • 作業彈性高 口 最多使用 12個馬達控制 (其他品牌 20 - 30 個) (W)975 mm*(D)1200 mm 鋼板尺寸可調整 , 鋼板之開 可做辨識基準 點

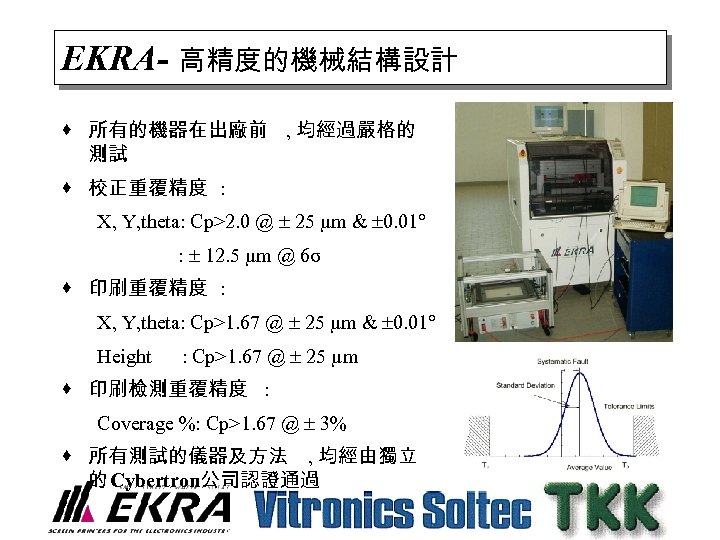

EKRA- 高精度的機械結構設計 · 所有的機器在出廠前 , 均經過嚴格的 測試 · 校正重覆精度 : X, Y, theta: Cp>2. 0 @ 25 µm & 0. 01° : 12. 5 µm @ 6σ · 印刷重覆精度 : X, Y, theta: Cp>1. 67 @ 25 µm & 0. 01° Height : Cp>1. 67 @ 25 µm · 印刷檢測重覆精度 : Coverage %: Cp>1. 67 @ 3% · 所有測試的儀器及方法 , 均經由獨立 的 Cybertron公司認證通過

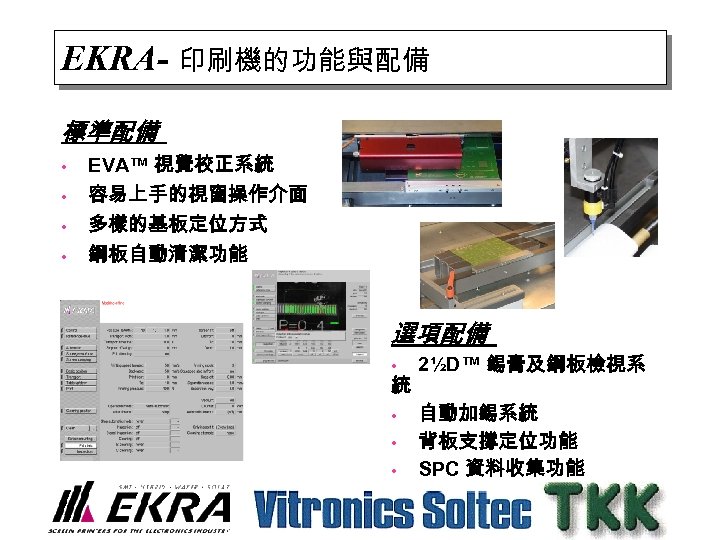

EKRA- 印刷機的功能與配備 標準配備 • • EVA™ 視覺校正系統 容易上手的視窗操作介面 多樣的基板定位方式 鋼板自動清潔功能 選項配備 • 統 • • • 2½D™ 錫膏及鋼板檢視系 自動加錫系統 背板支撐定位功能 SPC 資料收集功能

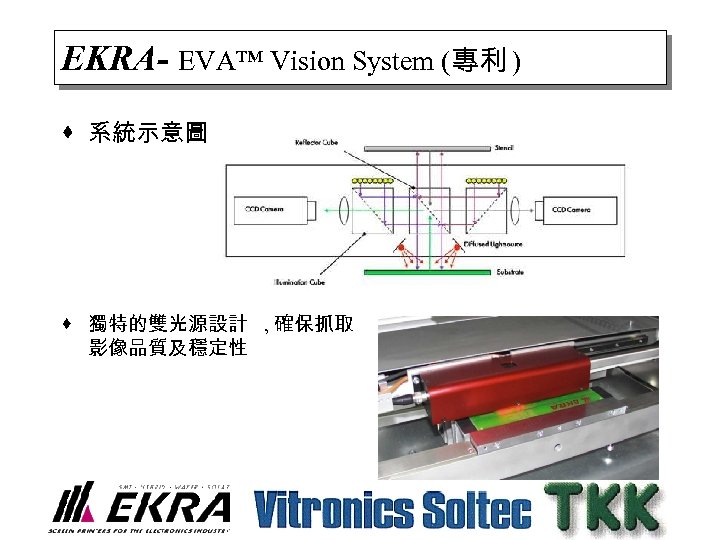

EKRA- EVA™ Vision System (專利 ) · 系統示意圖 · 獨特的雙光源設計 , 確保抓取 影像品質及穩定性

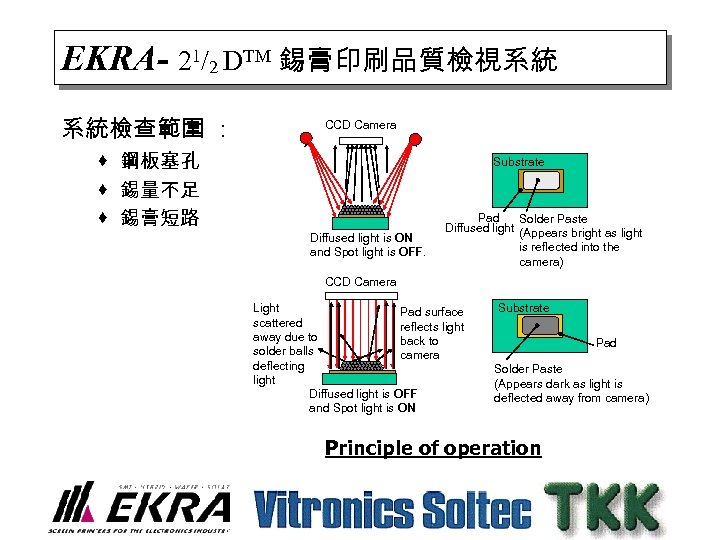

EKRA- 21/2 DTM 錫膏印刷品質檢視系統 系統檢查範圍 : CCD Camera · 鋼板塞孔 · 錫量不足 · 錫膏短路 Substrate Diffused light is ON and Spot light is OFF. Pad Solder Paste Diffused light (Appears bright as light is reflected into the camera) CCD Camera Light Pad surface scattered reflects light away due to back to solder balls camera deflecting light Diffused light is OFF and Spot light is ON Substrate Pad Solder Paste (Appears dark as light is deflected away from camera) Principle of operation

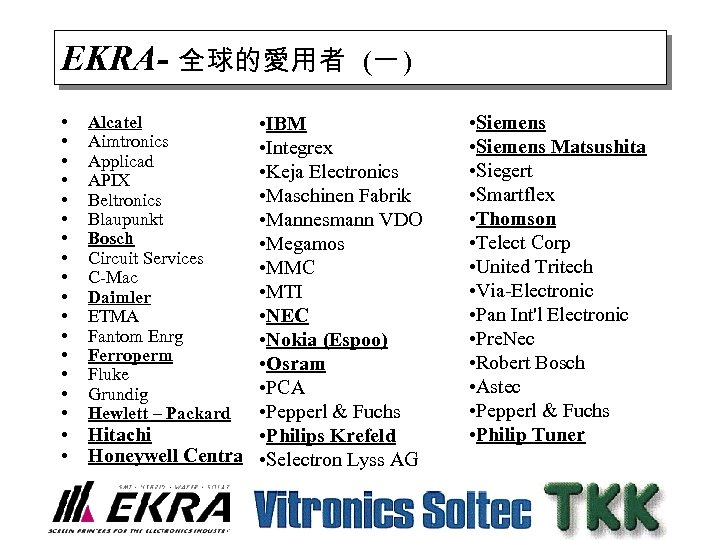

EKRA- 全球的愛用者 • • • • Alcatel Aimtronics Applicad APIX Beltronics Blaupunkt Bosch Circuit Services C-Mac Daimler ETMA Fantom Enrg Ferroperm Fluke Grundig Hewlett – Packard (一 ) • IBM • Integrex • Keja Electronics • Maschinen Fabrik • Mannesmann VDO • Megamos • MMC • MTI • NEC • Nokia (Espoo) • Osram • PCA • Pepperl & Fuchs • Hitachi • Philips Krefeld • Honeywell Centra • Selectron Lyss AG • Siemens Matsushita • Siegert • Smartflex • Thomson • Telect Corp • United Tritech • Via-Electronic • Pan Int'l Electronic • Pre. Nec • Robert Bosch • Astec • Pepperl & Fuchs • Philip Tuner

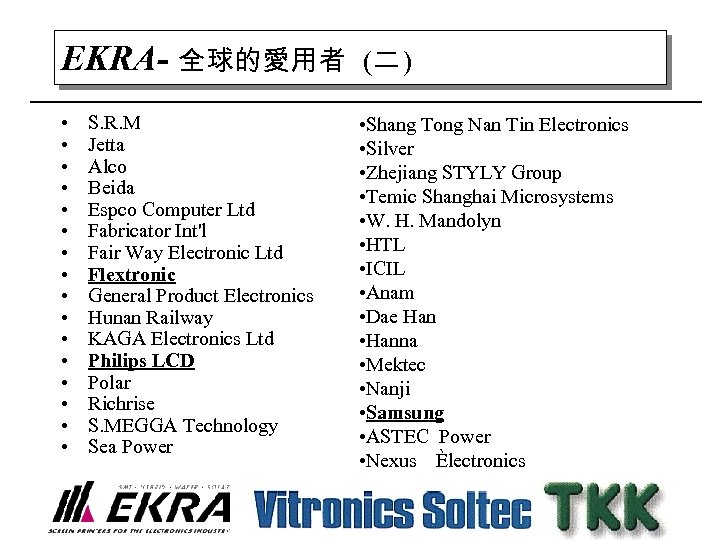

EKRA- 全球的愛用者 (二 ) • • • • • Shang Tong Nan Tin Electronics • Silver • Zhejiang STYLY Group • Temic Shanghai Microsystems • W. H. Mandolyn • HTL • ICIL • Anam • Dae Han • Hanna • Mektec • Nanji • Samsung • ASTEC Power • Nexus Èlectronics S. R. M Jetta Alco Beida Espco Computer Ltd Fabricator Int'l Fair Way Electronic Ltd Flextronic General Product Electronics Hunan Railway KAGA Electronics Ltd Philips LCD Polar Richrise S. MEGGA Technology Sea Power

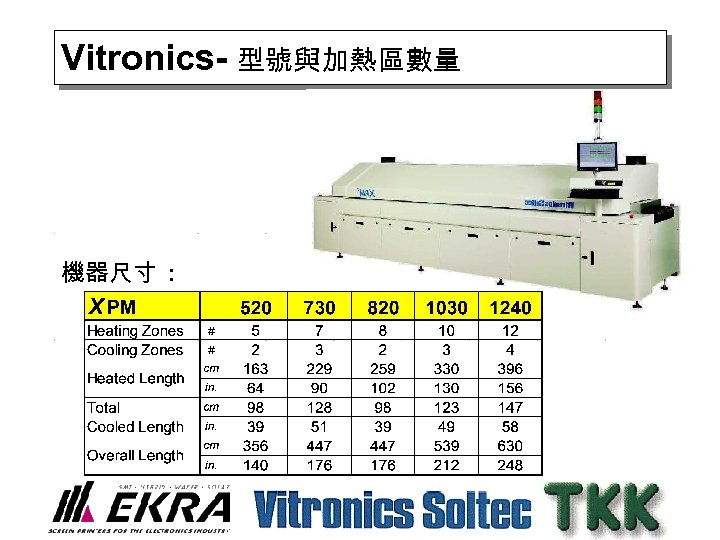

Vitronics- 型號與加熱區數量 機器尺寸 :

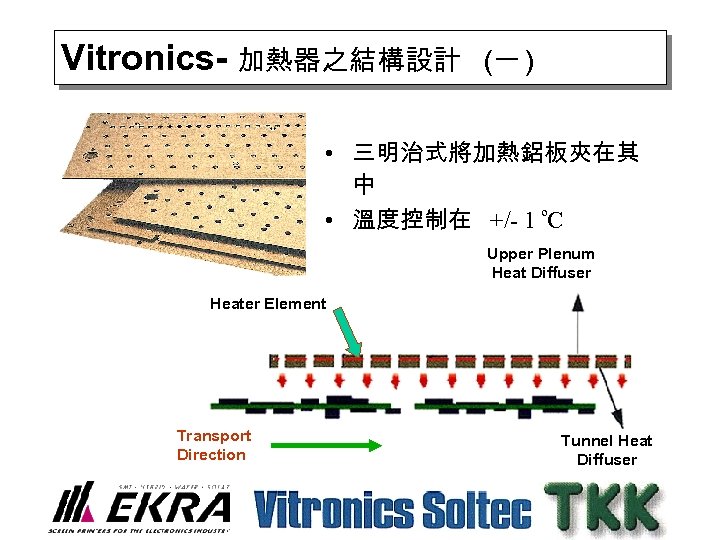

Vitronics- 加熱器之結構設計 (一 ) • 三明治式將加熱鋁板夾在其 中 • 溫度控制在 +/- 1 ºC Upper Plenum Heat Diffuser Heater Element Transport Direction Tunnel Heat Diffuser

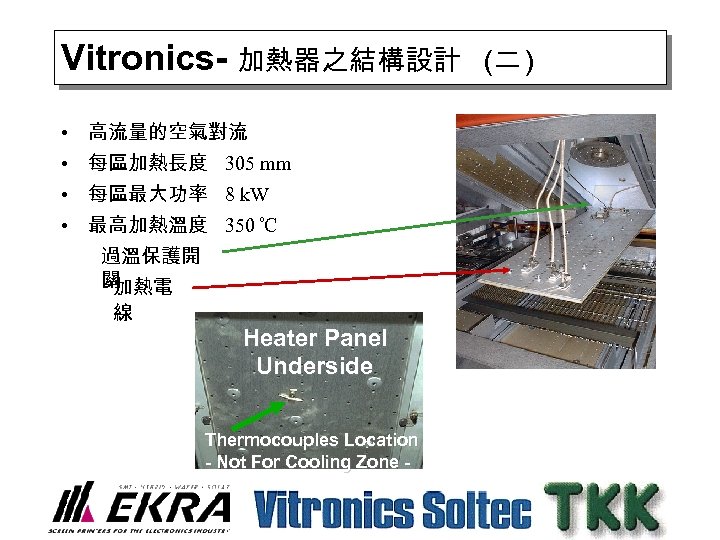

Vitronics- 加熱器之結構設計 • 高流量的空氣對流 • 每區加熱長度 305 mm • 每區最大功率 8 k. W • 最高加熱溫度 350 ºC 過溫保護開 關 加熱電 線 Heater Panel Underside Thermocouples Location - Not For Cooling Zone - (二 )

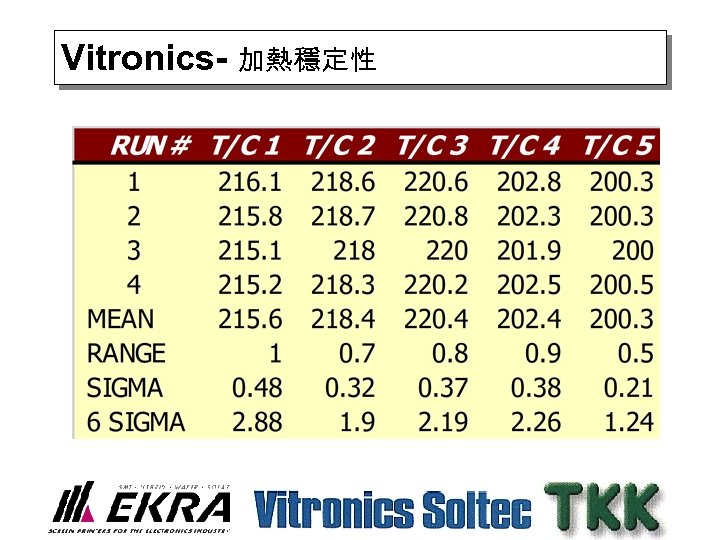

Vitronics- 加熱穩定性

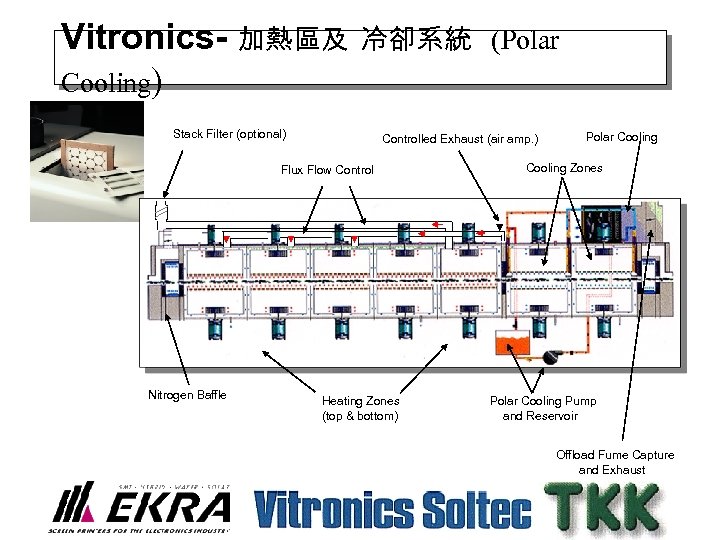

Vitronics- 加熱區及 Cooling) 冷卻系統 (Polar Stack Filter (optional) Controlled Exhaust (air amp. ) Flux Flow Control Nitrogen Baffle Heating Zones (top & bottom) Polar Cooling Zones Polar Cooling Pump and Reservoir Offload Fume Capture and Exhaust

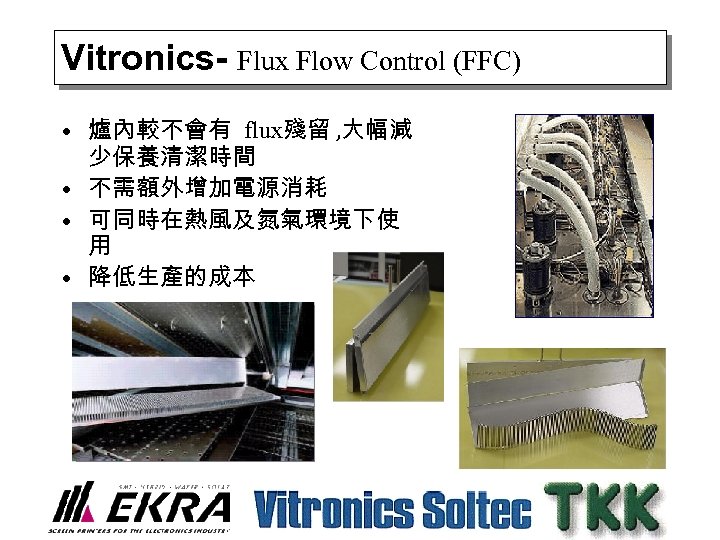

Vitronics- Flux Flow Control (FFC) • 爐內較不會有 flux殘留 , 大幅減 少保養清潔時間 • 不需額外增加電源消耗 • 可同時在熱風及氮氣環境下使 用 • 降低生產的成本

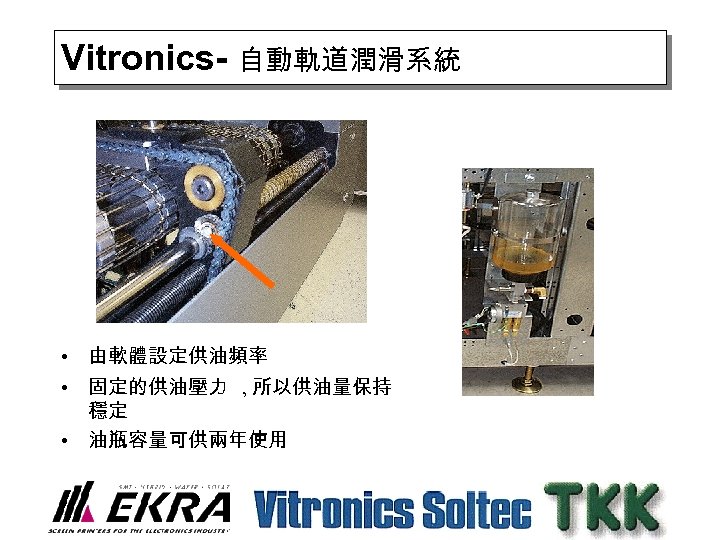

Vitronics- 自動軌道潤滑系統 • 由軟體設定供油頻率 • 固定的供油壓力 , 所以供油量保持 穩定 • 油瓶容量可供兩年使用

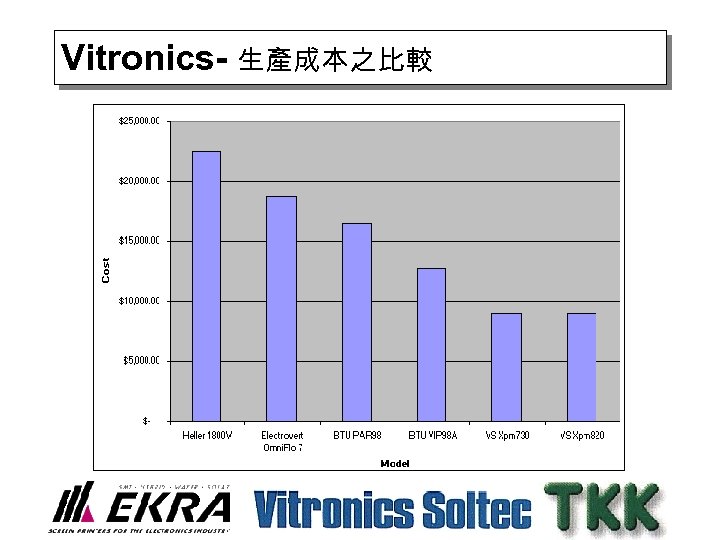

Vitronics- 生產成本之比較

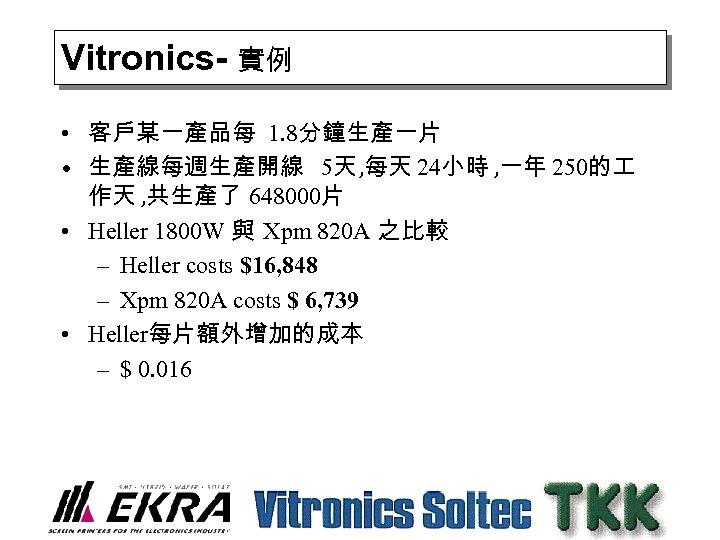

Vitronics- 實例 • 客戶某一產品每 1. 8分鐘生產一片 • 生產線每週生產開線 5天 , 每天 24小時 , 一年 250的 作天 , 共生產了 648000片 • Heller 1800 W 與 Xpm 820 A 之比較 – Heller costs $16, 848 – Xpm 820 A costs $ 6, 739 • Heller每片額外增加的成本 – $ 0. 016

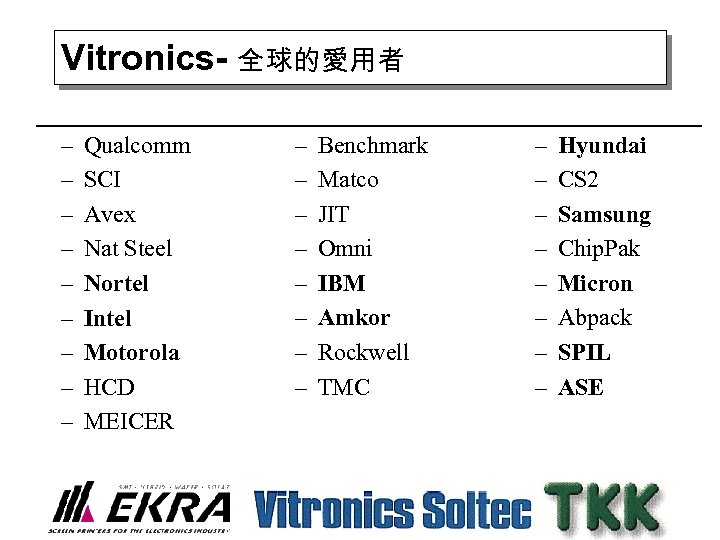

Vitronics- 全球的愛用者 – – – – – Qualcomm SCI Avex Nat Steel Nortel Intel Motorola HCD MEICER – – – – Benchmark Matco JIT Omni IBM Amkor Rockwell TMC – – – – Hyundai CS 2 Samsung Chip. Pak Micron Abpack SPIL ASE
我們的主要客戶 航電 互億 泰詠 EKRA Printer 18 (Dek, MPM) 5 (Dek) 25 Vitronics Reflow 14 華寶 金寶 台表 5 6 20 4 47 (Heller (國產 ) (BTU) (ETC) ) 松永 10
