普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 数字制图 普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 数字制图

第 8 章 数字制图 第 1节 数字制图的理论与技术基础 第 2节 数字地图制图方法 第 3节 GIS中的数字制图 《新编地图学教程》(第二版) 第 8 章 数字制图 第 1节 数字制图的理论与技术基础 第 2节 数字地图制图方法 第 3节 GIS中的数字制图 《新编地图学教程》(第二版) 第 8章 数字制图 2

普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 数字制图 第 普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 数字制图 第 1节 数字制图的理论与技术基础 本章首页

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 根据地图学原理,利用计算机和输入、输出设备,应用数据 库技术和图形图像处理方法,实现地图数据获取、处理、识别、 显示、存储与输出。 数 字 制 图 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 根据地图学原理,利用计算机和输入、输出设备,应用数据 库技术和图形图像处理方法,实现地图数据获取、处理、识别、 显示、存储与输出。 数 字 制 图 的 支 撑 (一)计算机图形学 (二)空间数据结构与空间数据管理 (三)多媒体技术 《新编地图学教程》(第二版) 第 8章 数字制图 地 图 学 本章首页 本节首页 4

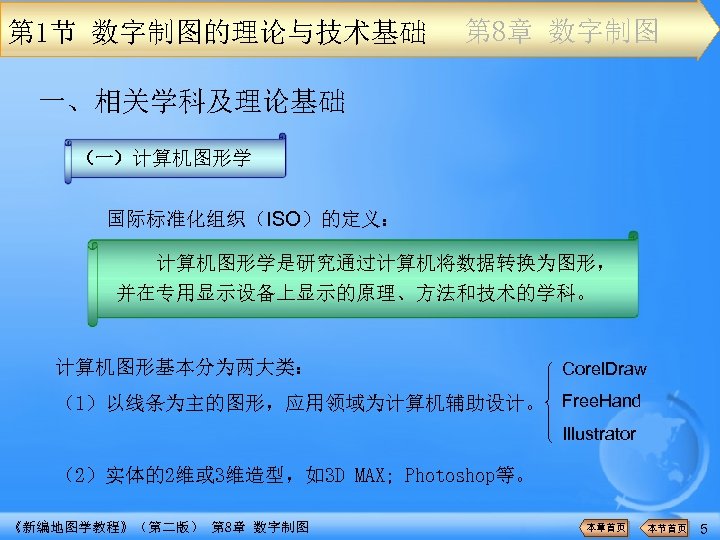

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (一)计算机图形学 国际标准化组织(ISO)的定义: 计算机图形学是研究通过计算机将数据转换为图形, 并在专用显示设备上显示的原理、方法和技术的学科。 计算机图形基本分为两大类: Corel. Draw 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (一)计算机图形学 国际标准化组织(ISO)的定义: 计算机图形学是研究通过计算机将数据转换为图形, 并在专用显示设备上显示的原理、方法和技术的学科。 计算机图形基本分为两大类: Corel. Draw (1)以线条为主的图形,应用领域为计算机辅助设计。 Free. Hand Illustrator (2)实体的2维或 3维造型,如3 D MAX; Photoshop等。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 5

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (一)计算机图形学的研究内容: (1)2维图形中基本图元的生成算法,包括点、直线及各种曲线。 (2)2维图形基本操作和图形处理的算法,如图形的平移、放大、 缩小、旋转、错切、镜像等。 (3)3维几何造型技术,包括基本体素的建立与生成,各种曲面的 构造,以及3维形体之间的布尔运算等。 (4)虚拟现实技术。 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (一)计算机图形学的研究内容: (1)2维图形中基本图元的生成算法,包括点、直线及各种曲线。 (2)2维图形基本操作和图形处理的算法,如图形的平移、放大、 缩小、旋转、错切、镜像等。 (3)3维几何造型技术,包括基本体素的建立与生成,各种曲面的 构造,以及3维形体之间的布尔运算等。 (4)虚拟现实技术。 (5)图形的输入与输出。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 6

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 数字制图的本质就是一个图数转换的过程,而数与图 只是地理实体的两种不同的表达形式。 数 据 类 型 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 数字制图的本质就是一个图数转换的过程,而数与图 只是地理实体的两种不同的表达形式。 数 据 类 型 空间数据 表达各种地理要素的位置信息,即坐标。 属性数据 记录地理实体的各种定性、定量特征。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 7

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构是指数据的排列方式及其相互关系的描述。 空间数据对应于地图基本要素即实体,称几何数据。 其表现形式有两种:矢量(图形)数据和 栅格(图像)数据。 矢量(vector):在计算机图形中指一个有向线段,每个有向线段 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构是指数据的排列方式及其相互关系的描述。 空间数据对应于地图基本要素即实体,称几何数据。 其表现形式有两种:矢量(图形)数据和 栅格(图像)数据。 矢量(vector):在计算机图形中指一个有向线段,每个有向线段 用有序的特征点来表示,其集合构成了图形。 栅格(raster):将图像或地图分成若干行和列的栅格,记录全图每 个栅格点数据,得到每个点属性特征值,其空间特征已隐含其中。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 8

第 8章 数字制图 第 1节 数字制图的理论与技术基础 真实世界 R E H E E R R 第 8章 数字制图 第 1节 数字制图的理论与技术基础 真实世界 R E H E E R R P R E P P 6575000 E H E P P Eucalypts eucalypts Pine Forest pine forest R r ive r River R R E H R R 栅格表达 《新编地图学教程》(第二版) 第 8章 数字制图 H House house 6555000 561000 矢量表达 581000 本章首页 本节首页 9

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 在数字化表达过程中,所有地理要素都可以被抽象为点、线或面。 点 线 用一系列有序坐标对( 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 在数字化表达过程中,所有地理要素都可以被抽象为点、线或面。 点 线 用一系列有序坐标对( X 1, Y 1,X 2, Y 2 ,… )表达 面 矢 量 结 构 用单一坐标对(X, Y)表达 首尾相接有序坐标对 (X 1, Y 1,X 2, Y 2,…,Xn, Yn,X 1, Y 1) 表达 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 10

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 实体型矢量结构: 以具有点、线和面分布特征的地理要素作为数据记录的基本单元。 特征码 点 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 实体型矢量结构: 以具有点、线和面分布特征的地理要素作为数据记录的基本单元。 特征码 点 10 线 12 面 《新编地图学教程》(第二版) 第 8章 数字制图 35 坐标位置 X, Y X 1, Y 1 X 2, Y 2 X 3, Y 3 X 4, Y 4 X 5, Y 5 X 6, Y 6 … X 1, Y 1 本章首页 本节首页 11

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 拓扑型矢量结构 以点、线、面作为基本元素,但没有实体意义,只反映它们之间的相互关系。 拓扑数据结构基本拓扑要素定义为: 节点(node)为线段的两个端点。 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 拓扑型矢量结构 以点、线、面作为基本元素,但没有实体意义,只反映它们之间的相互关系。 拓扑数据结构基本拓扑要素定义为: 节点(node)为线段的两个端点。 线段(arc)又称弧段,连接两节点,与其他线段无相关。 多边形(polygon)是由数条线段有序地连接而成的。 层(layer)是具有相同属性的拓扑要素的组合。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 12

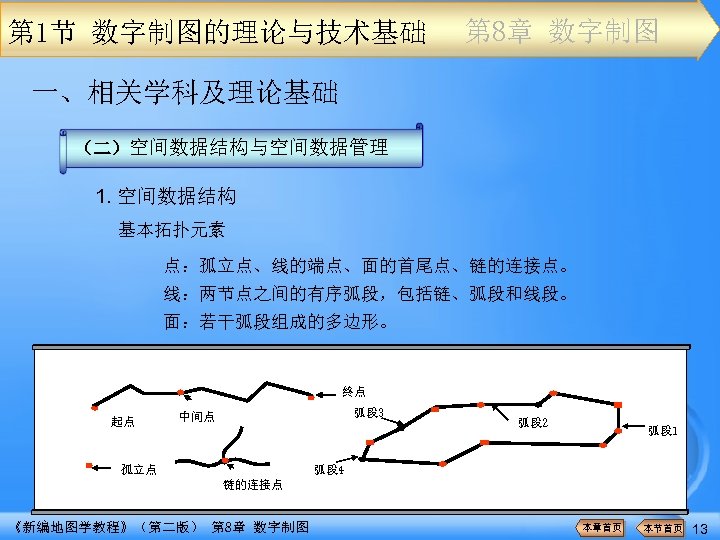

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 基本拓扑元素 点:孤立点、线的端点、面的首尾点、链的连接点。 线:两节点之间的有序弧段,包括链、弧段和线段。 面:若干弧段组成的多边形。 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 基本拓扑元素 点:孤立点、线的端点、面的首尾点、链的连接点。 线:两节点之间的有序弧段,包括链、弧段和线段。 面:若干弧段组成的多边形。 终点 起点 弧段 3 中间点 孤立点 弧段 2 弧段 1 弧段 4 链的连接点 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 13

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 邻接 相交 相离 包含 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 邻接 相交 相离 包含 重合 点—点 基 本 拓 扑 关 系 点—线 点—面 线—线 线—面 面—面 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 14

第 8章 数字制图 第 1节 数字制图的理论与技术基础 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 栅格数据结构 像元的大小代表图像的精度,称为图像分辨率。 0 0 第 8章 数字制图 第 1节 数字制图的理论与技术基础 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 栅格数据结构 像元的大小代表图像的精度,称为图像分辨率。 0 0 1 1 1 2 2 2 0 0 2 2 2 1 1 1 2 2 2 0 1 1 1 0 2 1 1 1 0 0 0 1 1 1 0 0 0 Y (row) 0 0 1 1 1 2 2 2 X (column) 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 15

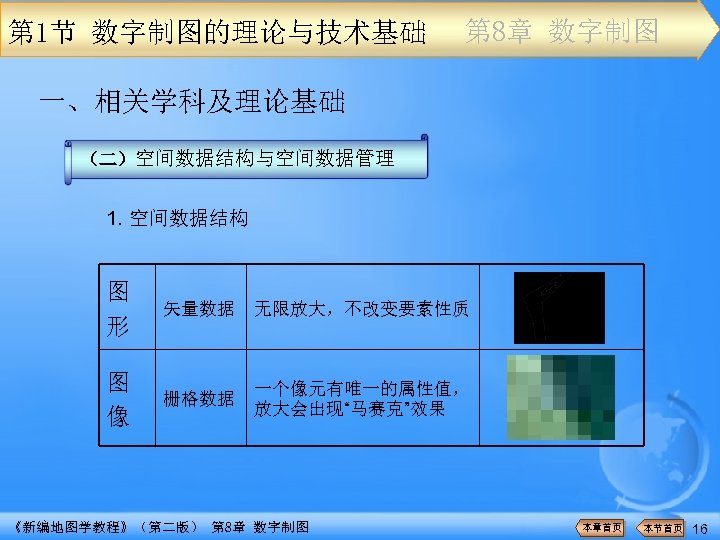

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 图 形 矢量数据 无限放大,不改变要素性质 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 1. 空间数据结构 图 形 矢量数据 无限放大,不改变要素性质 图 像 栅格数据 一个像元有唯一的属性值, 放大会出现“马赛克”效果 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 16

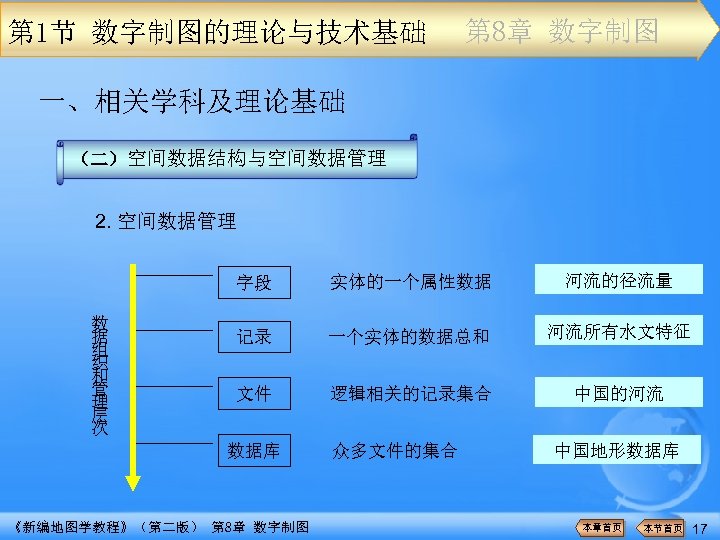

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 2. 空间数据管理 字段 数 据 组 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 2. 空间数据管理 字段 数 据 组 织 和 管 理 层 次 实体的一个属性数据 河流的径流量 记录 一个实体的数据总和 河流所有水文特征 文件 逻辑相关的记录集合 中国的河流 数据库 《新编地图学教程》(第二版) 第 8章 数字制图 众多文件的集合 中国地形数据库 本章首页 本节首页 17

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 用户 2. 空间数据管理 用户 数 据 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (二)空间数据结构与空间数据管理 用户 2. 空间数据管理 用户 数 据 库 应 用 系 统 应用系统 数据库管理系统,简称DBMS。 DBMS是数据库数据存取和各种 管理控制的软件,是数据库系统的运 行中枢。 用户对数据库的全部操作均通过 DBMS进行。通常所说的数据库系统 软件平台就是指DBMS软件。 《新编地图学教程》(第二版) 第 8章 数字制图 应用开发 具 DBMS 数据库管理员 计算机及其操作系统 本章首页 本节首页 18

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (三)多媒体技术 所谓媒体是指信息表达的形式、传输的媒介,亦称为载体。 所谓多媒体,就是采用多种信息载体的组合,使信息表现得 更全面、更真实、更准确,最终得以高效率、全方位的传输。 多媒体技术是以计算机为核心对文本、图形、图像、动画、 音频、视频等多种媒体信息实施综合、交互处理的一门信息处理 技术。 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (三)多媒体技术 所谓媒体是指信息表达的形式、传输的媒介,亦称为载体。 所谓多媒体,就是采用多种信息载体的组合,使信息表现得 更全面、更真实、更准确,最终得以高效率、全方位的传输。 多媒体技术是以计算机为核心对文本、图形、图像、动画、 音频、视频等多种媒体信息实施综合、交互处理的一门信息处理 技术。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 19

第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (三)多媒体技术 多媒体的关键特性: 多样性:在 5个感觉空间内,多媒体技术已实现视、听和触觉 三方面的数字信息处理和传输。 集成性:多媒体信息的集成和多媒体设备的集成。 交互性:计算机的人机“交互性”。 第 1节 数字制图的理论与技术基础 第 8章 数字制图 一、相关学科及理论基础 (三)多媒体技术 多媒体的关键特性: 多样性:在 5个感觉空间内,多媒体技术已实现视、听和触觉 三方面的数字信息处理和传输。 集成性:多媒体信息的集成和多媒体设备的集成。 交互性:计算机的人机“交互性”。 时态性:静态媒体和动态媒体。 多媒体地图信息系统将成为数字地图制图发展的主流方向。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 20

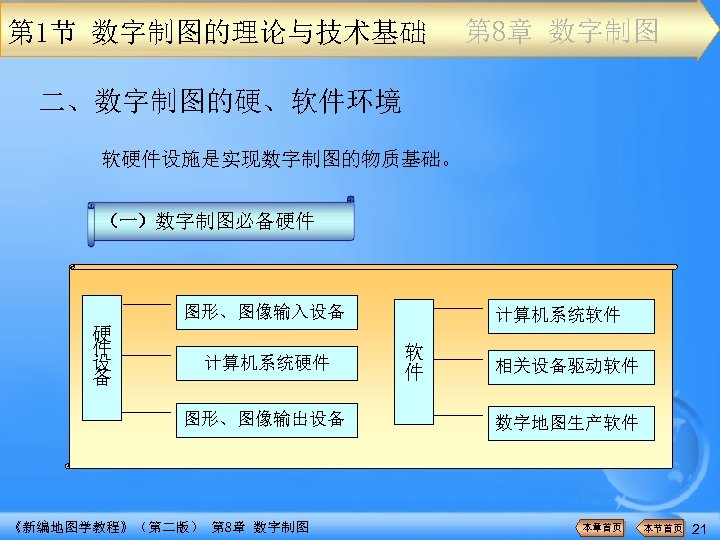

第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 软硬件设施是实现数字制图的物质基础。 (一)数字制图必备硬件 图形、图像输入设备 硬 件 设 备 第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 软硬件设施是实现数字制图的物质基础。 (一)数字制图必备硬件 图形、图像输入设备 硬 件 设 备 计算机系统硬件 图形、图像输出设备 《新编地图学教程》(第二版) 第 8章 数字制图 计算机系统软件 软 件 相关设备驱动软件 数字地图生产软件 本章首页 本节首页 21

第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (一)数字制图的必备硬件 CPU 内存 计 决定计算机的数据处理能力、 运算精度及速度。 内存容量越大,主机能容纳 第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (一)数字制图的必备硬件 CPU 内存 计 决定计算机的数据处理能力、 运算精度及速度。 内存容量越大,主机能容纳 和处理的信息量就越大。 主机 算 外存储器 内存的后缓,常用的有硬盘、优盘和光盘 。 机 显示器 目前采用的图形显示器主要是液晶显示器, 常用分辨率为 1 024× 768或 1 280× 1 024 。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 22

第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (一)数字制图的必备硬件 扫描仪是将原图分解为栅格像 元,记录每个像元点灰阶值,将图 形数字化。 电荷耦合器件: CCD —— 第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (一)数字制图的必备硬件 扫描仪是将原图分解为栅格像 元,记录每个像元点灰阶值,将图 形数字化。 电荷耦合器件: CCD —— 实现光电转换。 主要指标: 扫描精度 扫描速度 图像质量 《新编地图学教程》(第二版) 第 8章 数字制图 平台式和滚筒式扫描仪 本章首页 本节首页 23

第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (一)数字制图的必备硬件 打印机是数字地图转换为模拟地图的常用设备 设 备 图形输出方式 精度 矢量绘图机 第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (一)数字制图的必备硬件 打印机是数字地图转换为模拟地图的常用设备 设 备 图形输出方式 精度 矢量绘图机 矢量线画 高 绘制线画图,进行刻图等。 喷墨打印机 网格点阵 高 彩色地图和影像地图。 高分辨率彩色显示器 屏幕像元点阵 行式打印机 字符点阵 差 以打印字符输出各类地图。 胶片拷贝机 光栅 较高 将屏幕图形复制至胶片,用于制 作幻灯片和正胶片。 《新编地图学教程》(第二版) 第 8章 数字制图 特 点 一般 实时显示GIS的各种图形和图像。 本章首页 本节首页 24

第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (二)数字制图常见软件 CAD软件 以平面制图为目的,强调空间信息的可视化表达。 常用软件: 美国Autodesk公司的Auto. CAD 加拿大Corel公司的Corel. 第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (二)数字制图常见软件 CAD软件 以平面制图为目的,强调空间信息的可视化表达。 常用软件: 美国Autodesk公司的Auto. CAD 加拿大Corel公司的Corel. DRAW Intergraph公司的Micro. Station GIS软件 以开发地理信息系统为目的,强调空间数据的管理与分析。 常用软件:美国环境系统研究所(ESRI)的Arc. GIS 美国Map. Info公司的Map. Info 北京超图软件公司的Super. Map 中国地质大学的MAPGIS等 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 25

第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (二)数字制图常见软件 两类软件比较 地图编制效果:CAD软件优于GIS软件。 制图功能: l GIS软件通常提供专题地图常用模版,使制图者通过专题 制图向导,快速制作专题图; 第 1节 数字制图的理论与技术基础 第 8章 数字制图 二、数字制图的硬、软件环境 (二)数字制图常见软件 两类软件比较 地图编制效果:CAD软件优于GIS软件。 制图功能: l GIS软件通常提供专题地图常用模版,使制图者通过专题 制图向导,快速制作专题图; l GIS软件专题图层与属性数据库直接关联,数据变化可以 直接反映在图上; l 利用GIS软件用户可以根据需要随时进行地图投影的设置、 选择和变换。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 26

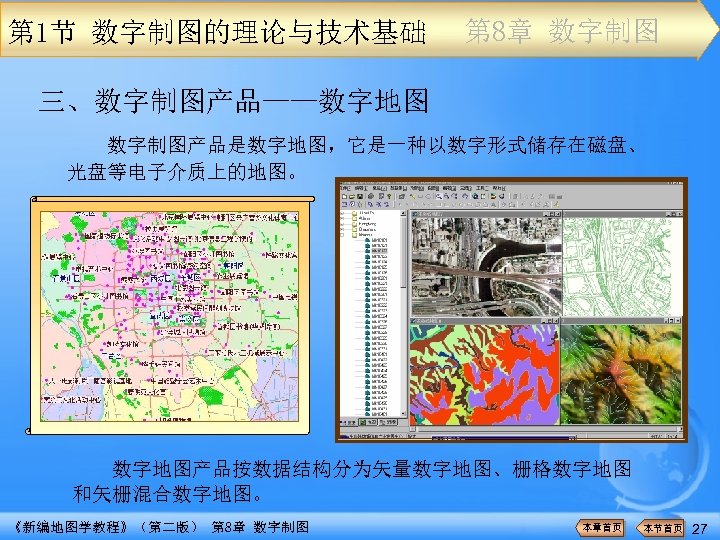

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 数字制图产品是数字地图,它是一种以数字形式储存在磁盘、 光盘等电子介质上的地图。 数字地图产品按数据结构分为矢量数字地图、栅格数字地图 和矢栅混合数字地图。 《新编地图学教程》(第二版) 第 8章 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 数字制图产品是数字地图,它是一种以数字形式储存在磁盘、 光盘等电子介质上的地图。 数字地图产品按数据结构分为矢量数字地图、栅格数字地图 和矢栅混合数字地图。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 27

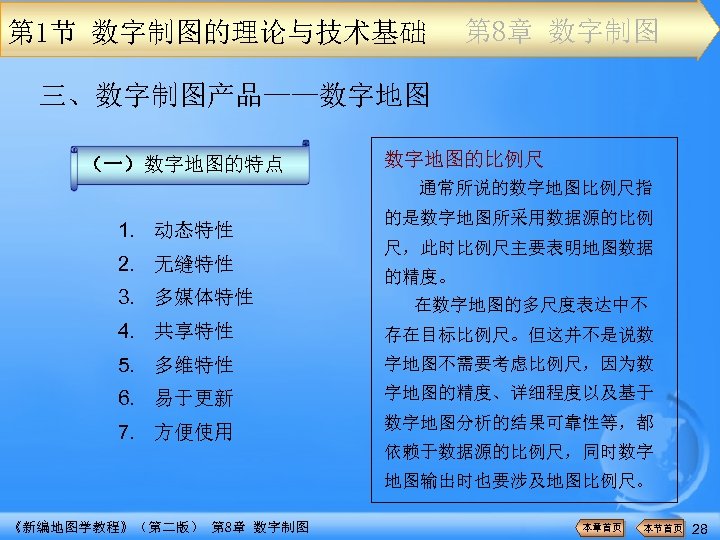

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (一)数字地图的特点 数字地图的比例尺 通常所说的数字地图比例尺指 1. 动态特性 2. 无缝特性 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (一)数字地图的特点 数字地图的比例尺 通常所说的数字地图比例尺指 1. 动态特性 2. 无缝特性 3. 多媒体特性 的是数字地图所采用数据源的比例 尺,此时比例尺主要表明地图数据 的精度。 在数字地图的多尺度表达中不 4. 共享特性 存在目标比例尺。但这并不是说数 5. 多维特性 字地图不需要考虑比例尺,因为数 6. 易于更新 字地图的精度、详细程度以及基于 7. 方便使用 数字地图分析的结果可靠性等,都 依赖于数据源的比例尺,同时数字 地图输出时也要涉及地图比例尺。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 28

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 1. 输出模拟地图 交通旅游地图 业用地适宜性开发评价图 《新编地图学教程》(第二版) 第 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 1. 输出模拟地图 交通旅游地图 业用地适宜性开发评价图 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 29

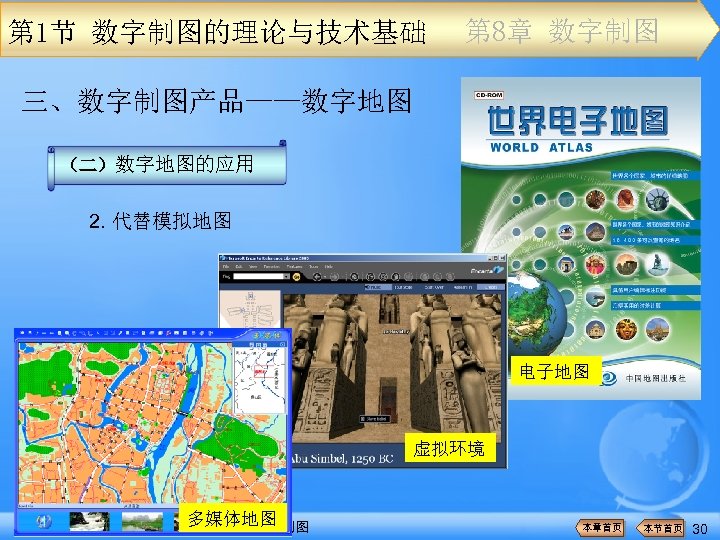

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 2. 代替模拟地图 电子地图 虚拟环境 多媒体地图 《新编地图学教程》(第二版) 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 2. 代替模拟地图 电子地图 虚拟环境 多媒体地图 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 30

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 3. 融入数字地球是美国副总统戈尔于1998年 1月在加利福尼亚科学中 心开幕典礼上发表的题为“数字地球——新世纪人类星球之认识”演 说时,提出的一个与GIS、网络、虚拟现实等高新技术密切相关的 概念。在戈尔的演说中,他将数字地球看成 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 3. 融入数字地球是美国副总统戈尔于1998年 1月在加利福尼亚科学中 心开幕典礼上发表的题为“数字地球——新世纪人类星球之认识”演 说时,提出的一个与GIS、网络、虚拟现实等高新技术密切相关的 概念。在戈尔的演说中,他将数字地球看成 “对地球的三维多分辨 率表示、它能够放入大量的地理数据”。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 31

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 3. 融入数字地球 数 据 来 源 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 3. 融入数字地球 数 据 来 源 数据是数字地球的核心,其来源主要有:各种比例尺的地形 图、专题图和多光谱、多时相、多分辨率的遥感影像数据。 以文本方式存储的各类社会、经济、资源、环境、人口和全 球变化等方面的数据。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 32

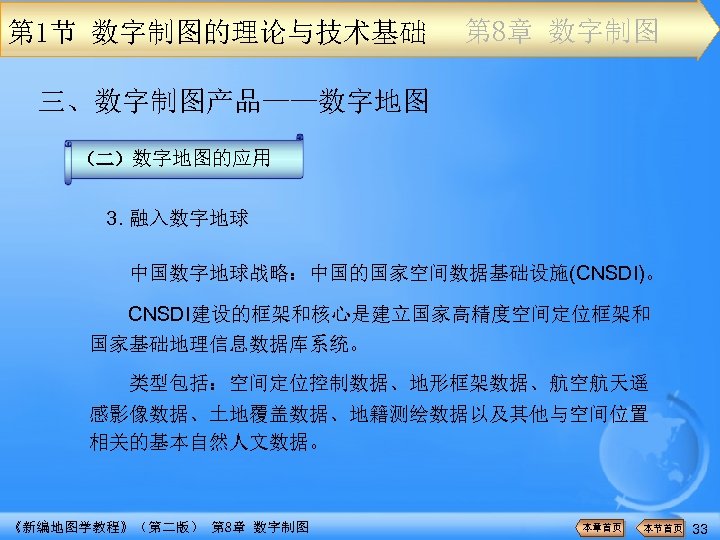

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 3. 融入数字地球 中国数字地球战略:中国的国家空间数据基础设施(CNSDI)。 CNSDI建设的框架和核心是建立国家高精度空间定位框架和 国家基础地理信息数据库系统。 类型包括:空间定位控制数据、地形框架数据、航空航天遥 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (二)数字地图的应用 3. 融入数字地球 中国数字地球战略:中国的国家空间数据基础设施(CNSDI)。 CNSDI建设的框架和核心是建立国家高精度空间定位框架和 国家基础地理信息数据库系统。 类型包括:空间定位控制数据、地形框架数据、航空航天遥 感影像数据、土地覆盖数据、地籍测绘数据以及其他与空间位置 相关的基本自然人文数据。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 33

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (三)数字地图产品现状 数字地图种类: 一是公开出版的数字地图光盘,大多为专题地图,其定位精度较 低,以栅格数据为主。 二是网络地图,在Internet上供人们查询使用。网络地图以栅格数 据、专题地图为主,也有很多大站点提供专业地形图或基本地图,一 般内容精练,以交通、境界、水系、居民地等为主要要素。 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (三)数字地图产品现状 数字地图种类: 一是公开出版的数字地图光盘,大多为专题地图,其定位精度较 低,以栅格数据为主。 二是网络地图,在Internet上供人们查询使用。网络地图以栅格数 据、专题地图为主,也有很多大站点提供专业地形图或基本地图,一 般内容精练,以交通、境界、水系、居民地等为主要要素。 三是GIS行业用的专业地图,一般由国家基础地形图数字化产生, 定位精度高。 数字线画地图、数字栅格地图、数字高程模型、数字正射影像图简称 4 D产品。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 34

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (三)数字地图产品现状 中国最权威的基础数据生产与管理部门是国家基础地理信 息中心——从事全国基础地理信息数据资料的汇集与处理、建 库与维护、分发与服务、应用与开发以及重大测绘 程项目的 规划、设计、实施等。 《新编地图学教程》(第二版) 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (三)数字地图产品现状 中国最权威的基础数据生产与管理部门是国家基础地理信 息中心——从事全国基础地理信息数据资料的汇集与处理、建 库与维护、分发与服务、应用与开发以及重大测绘 程项目的 规划、设计、实施等。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 35

第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (三)数字地图产品现状 国家基础地理信息中心提供的地图产品 • 数字线画图(DLG):全国 1∶ 100万和全国 1∶ 第 1节 数字制图的理论与技术基础 第 8章 数字制图 三、数字制图产品——数字地图 (三)数字地图产品现状 国家基础地理信息中心提供的地图产品 • 数字线画图(DLG):全国 1∶ 100万和全国 1∶ 25万。 • 数字栅格图(DRG):全国 1∶ 5万。 • 数字高程模型(DEM):全国 1∶ 100万、全国 1∶ 25万、全国 1∶ 5万、 七大江河流域(长江、黄河、淮河、珠江、松花江、海河、辽河) 重点防范区 1∶ 1万。 • 数字正射影像图(DOM):全国 1∶ 5万和局部 1∶ 1万。 本章首页 本节首页 《新编地图学教程》(第二版) 第 8章 数字制图 第 1 节 结束 36

普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 第 2节 普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 第 2节 数字制图 数字地图制图方法 本章首页

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 (二)数据编辑与符号化 (三)输出数字地图制图的过程 《新编地图学教程》(第二版) 第 8章 数字制图 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 (二)数据编辑与符号化 (三)输出数字地图制图的过程 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 38

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 数字地图的数据源包括: l 数字测图 l 纸质地图 l 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 数字地图的数据源包括: l 数字测图 l 纸质地图 l 以各种方式表达的地理要素的定性、定量特征数据。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 39

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 1. 栅格化 纸质地图栅格数字化一般借助于扫描仪自动完成。 用户需要设置扫描模式、扫描范围和扫描分辨率。 扫描获得的栅格图像数据主要用于屏幕矢量化或经 过图像处理生成数字栅格图(DRG)。 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 1. 栅格化 纸质地图栅格数字化一般借助于扫描仪自动完成。 用户需要设置扫描模式、扫描范围和扫描分辨率。 扫描获得的栅格图像数据主要用于屏幕矢量化或经 过图像处理生成数字栅格图(DRG)。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 40

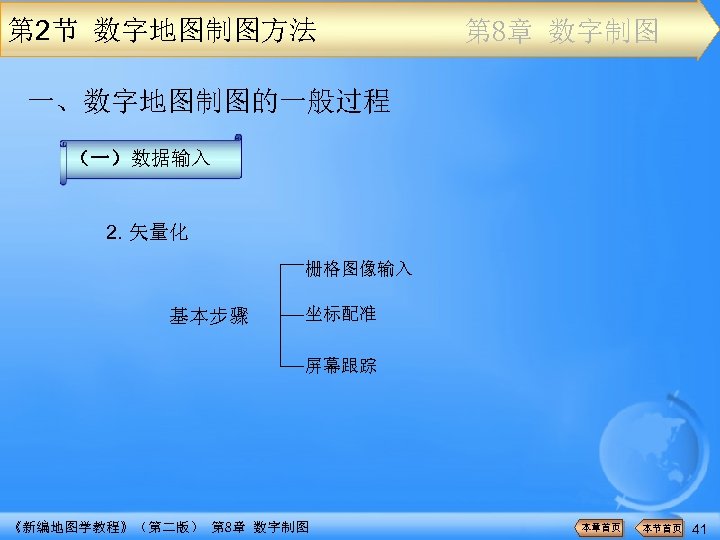

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 2. 矢量化 栅格图像输入 基本步骤 坐标配准 屏幕跟踪 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 2. 矢量化 栅格图像输入 基本步骤 坐标配准 屏幕跟踪 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 41

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 2. 矢量化——坐标配准 所谓坐标配准是指通过采集一定数量(一般不少于4个) 的控制点,建立物理坐标与用户坐标之间的转换关系,使数 字化成果具有用户坐标系统。 控制点应该分布均匀,不能过于集中,也不能分布在一条直 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 2. 矢量化——坐标配准 所谓坐标配准是指通过采集一定数量(一般不少于4个) 的控制点,建立物理坐标与用户坐标之间的转换关系,使数 字化成果具有用户坐标系统。 控制点应该分布均匀,不能过于集中,也不能分布在一条直 线上,而且应该能够精确给出它们在用户坐标系下的坐标值,使 配准误差达到一定的精度要求。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 42

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 2. 矢量化——屏幕跟踪类似于传统 描图,利用软件提供的各 种绘图 具描绘栅格图像 上的内容。 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 2. 矢量化——屏幕跟踪类似于传统 描图,利用软件提供的各 种绘图 具描绘栅格图像 上的内容。 在数字化时,一般应 根据需要设置若干图层, 分别存放不同制图要素。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 43

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 3. 属性数据录入 记录 字段 《新编地图学教程》(第二版) 第 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 3. 属性数据录入 记录 字段 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 44

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 3. 属性数据录入 表结构:字段的名称、字段的类型、字段的长度。 长整型 数值型 字符型 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (一)数据输入 3. 属性数据录入 表结构:字段的名称、字段的类型、字段的长度。 长整型 数值型 字符型 短整型 浮点型 适用于具有数量特征的类型 适用于反映事物定性特征的类型 逻辑型 适用于二选一的类型 日期型 适用于表示时间的类型 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 45

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (二)数据编辑与符号化 1. 数据编辑 GIS空间数据编辑内容: l l l 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (二)数据编辑与符号化 1. 数据编辑 GIS空间数据编辑内容: l l l 数据不完整、重复 空间数据位置不正确 空间数据比例尺不准确 空间数据变形 几何和属性连接有误 属性数据不完整 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 46

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (二)数据编辑与符号化 2. 符号化 在GIS中,地图符号只是地理空间某种属性特征的一种可 视化形式,它所表达的内在含义与符号本身是分离的。 CAD符号则包含数字地图的全部,甚至构成符号的点、线、 面图元与欲表达的点、线、面地理要素有着同等的地位。 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (二)数据编辑与符号化 2. 符号化 在GIS中,地图符号只是地理空间某种属性特征的一种可 视化形式,它所表达的内在含义与符号本身是分离的。 CAD符号则包含数字地图的全部,甚至构成符号的点、线、 面图元与欲表达的点、线、面地理要素有着同等的地位。 在编辑过程中,正确使用系统的图层管理可以使制图者获 得事半功倍的效果。在地图要素分层合理的前提下,通过对图 层的整体操作即可实现对图层中全部地图符号的统一变换。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 47

第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (三)输出数字地图以数字形式存储在计算机内存或者其他载体上, 屏幕显示是它最直接的输出形式,称为电子地图。 1. 文件输出 在GIS软件中,所有专题属性被存放在数据库中,制图人 员根据欲表示的专题特征选择地图表示法,给出适当的参数, 并按用户要求将符号显示在选定位置。 第 2节 数字地图制图方法 第 8章 数字制图 一、数字地图制图的一般过程 (三)输出数字地图以数字形式存储在计算机内存或者其他载体上, 屏幕显示是它最直接的输出形式,称为电子地图。 1. 文件输出 在GIS软件中,所有专题属性被存放在数据库中,制图人 员根据欲表示的专题特征选择地图表示法,给出适当的参数, 并按用户要求将符号显示在选定位置。 通常是将GIS环境下生成的专题图以文件输出方式,交换 到CAD环境下进行艺术再加 。 2. 打印输出 考虑幅面和比例尺,以及线画精度。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 48

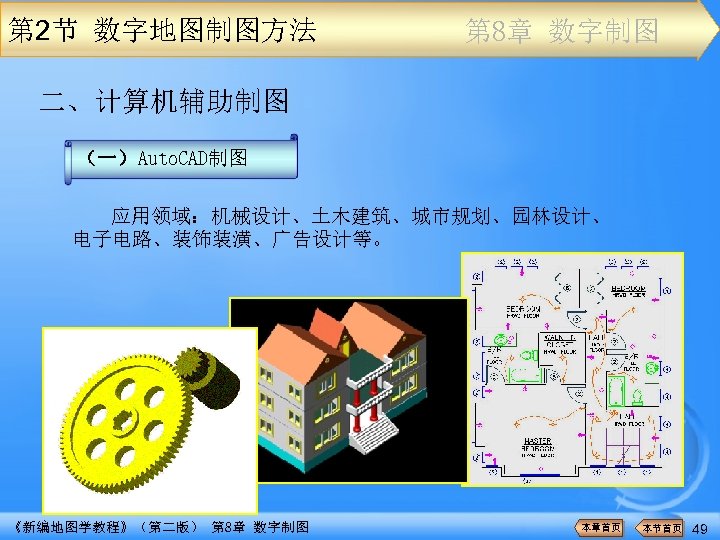

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 应用领域:机械设计、土木建筑、城市规划、园林设计、 电子电路、装饰装潢、广告设计等。 《新编地图学教程》(第二版) 第 8章 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 应用领域:机械设计、土木建筑、城市规划、园林设计、 电子电路、装饰装潢、广告设计等。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 49

第 2节 数字地图制图方法 二、计算机辅助制图 第 8章 数字制图 (一)Auto. CAD制图 1. Auto. CAD绘图环境 绘图窗口 命令行窗口 第 2节 数字地图制图方法 二、计算机辅助制图 第 8章 数字制图 (一)Auto. CAD制图 1. Auto. CAD绘图环境 绘图窗口 命令行窗口 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 50

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 不具备地图投影功能 基本坐标系:世界坐标系(WCS ) 1. Auto. 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 不具备地图投影功能 基本坐标系:世界坐标系(WCS ) 1. Auto. CAD 绘图环境 主要用于大比例尺地形图(高斯直角坐标系)制作 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 51

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 2. Auto. CAD符号设计 点 符 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 2. Auto. CAD符号设计 点 符 号 设 计 形方式:用户利用绘图 具绘制 各种所需图元组合成所需符号。 块方式:将形方式制作的符号以 独立文件方式存入符号库中。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 52

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 2. Auto. CAD符号设计 线 符 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 2. Auto. CAD符号设计 线 符 号 设 计 简单线符号:绘图命令,用自定义线型。 复杂线符号:特定计算机程序。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 53

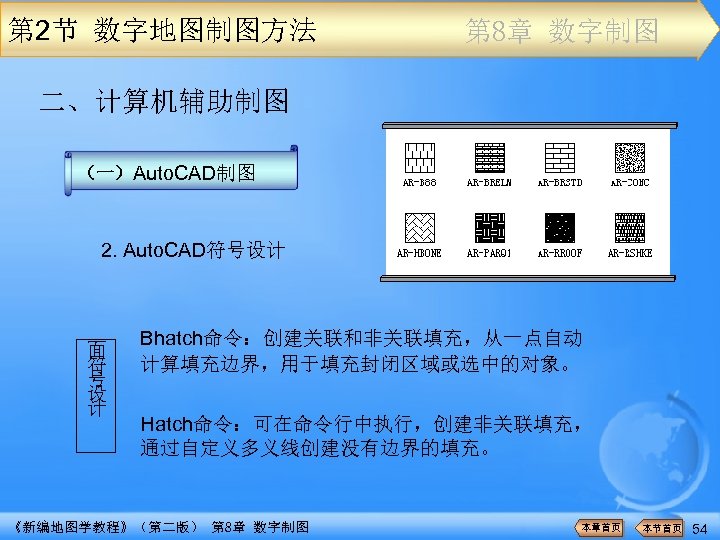

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 2. Auto. CAD符号设计 面 符 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (一)Auto. CAD制图 2. Auto. CAD符号设计 面 符 号 设 计 Bhatch命令:创建关联和非关联填充,从一点自动 计算填充边界,用于填充封闭区域或选中的对象。 Hatch命令:可在命令行中执行,创建非关联填充, 通过自定义多义线创建没有边界的填充。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 54

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二)Corel. Draw制图 基本功能: • 栅格图像矢量化 • 地图符号辅助设计 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二)Corel. Draw制图 基本功能: • 栅格图像矢量化 • 地图符号辅助设计 • 图层管理 • 图面配置辅助功能 • 印前输出与处理 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 55

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二)Corel. Draw制图 1. 栅格图像矢量化 《新编地图学教程》(第二版) 第 8章 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二)Corel. Draw制图 1. 栅格图像矢量化 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 56

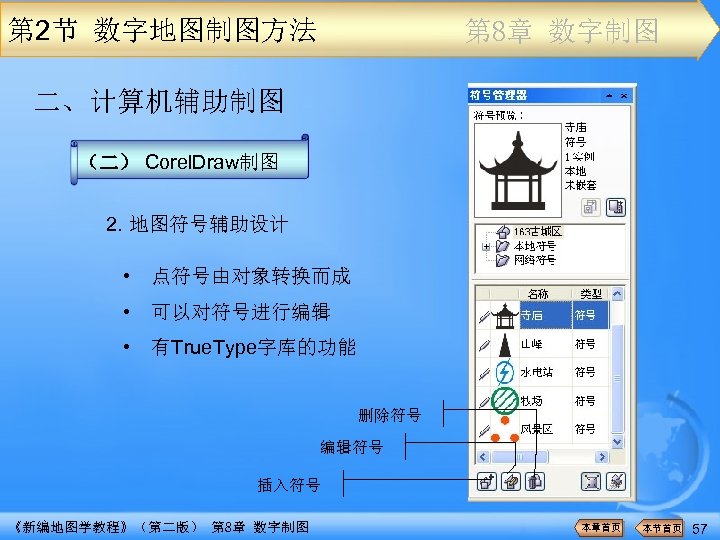

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 • 点符号由对象转换而成 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 • 点符号由对象转换而成 • 可以对符号进行编辑 • 有True. Type字库的功能 删除符号 编辑符号 插入符号 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 57

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 线型库提供实线、点线、 虚线等简单线型模式。 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 线型库提供实线、点线、 虚线等简单线型模式。 复杂线状符号由用户在线 型库编辑或创建而成。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 58

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 均匀填充 最常用的模板 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 均匀填充 最常用的模板 印刷输出必须选择 CMYK颜色模型 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 59

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 渐变填充 一般用于制作柱状图、 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 渐变填充 一般用于制作柱状图、 球状图、色带等。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 60

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 图样填充 可以用系统提供的图样, 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 图样填充 可以用系统提供的图样, 也可以自己制作图样。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 61

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 底纹填充 类似于图样填充,不 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 底纹填充 类似于图样填充,不 同处在于它是随机产 生的点位图。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 62

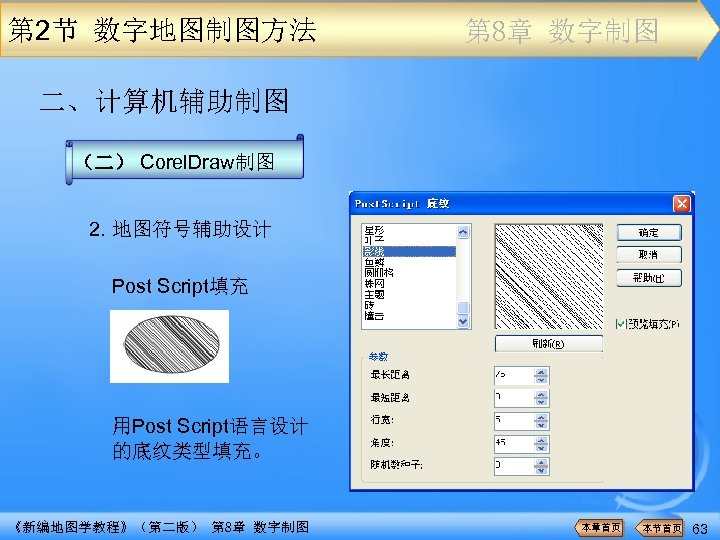

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 Post Script填充 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 2. 地图符号辅助设计 Post Script填充 用Post Script语言设计 的底纹类型填充。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 63

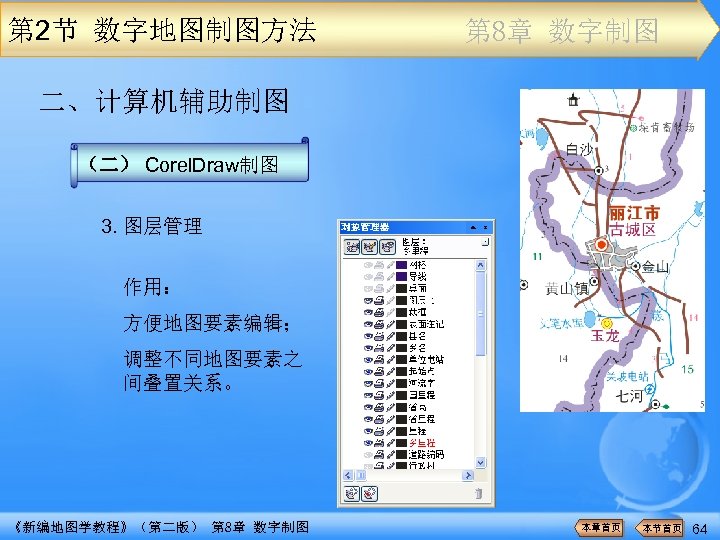

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 3. 图层管理 作用: 方便地图要素编辑; 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 3. 图层管理 作用: 方便地图要素编辑; 调整不同地图要素之 间叠置关系。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 64

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 4. 图面配置辅助功能 网格 动态导线 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 4. 图面配置辅助功能 网格 动态导线 对齐对象 标尺 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 65

第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 5. 印前输出与处理 输出版面布局与屏幕显示不同 支持数字地图的输出 第 2节 数字地图制图方法 第 8章 数字制图 二、计算机辅助制图 (二) Corel. Draw制图 5. 印前输出与处理 输出版面布局与屏幕显示不同 支持数字地图的输出 选择预设的版面布局。 支持编辑预设版面布 局来创建自己的版面。 支持用户为印刷输出 创建分色制版胶片。 本章首页 本节首页 《新编地图学教程》(第二版) 第 8章 数字制图 第 2 节 结束 66

普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 第 3节 普通高等教育“十一五”国家级规划教材 新编地图学教程 (第二版) 电 子 教 案 高等教育出版社 高等教育电子音像出版社 第 8 章 第 3节 数字制图 GIS中的数字制图 本章首页

第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 (一)地图投影功能模块 两个概念: 投影是包含一组参数的一个或一组公式,参数的个数 和性质取决于投影的类型。 坐标系是一种投影的每一个参数被赋予特定的值, 是 描述坐标的参数的集合。 第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 (一)地图投影功能模块 两个概念: 投影是包含一组参数的一个或一组公式,参数的个数 和性质取决于投影的类型。 坐标系是一种投影的每一个参数被赋予特定的值, 是 描述坐标的参数的集合。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 68

第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 GCSUnits: 0 (一)地图投影功能模块 Projection. Type: 43007 Projection. 第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 GCSUnits: 0 (一)地图投影功能模块 Projection. Type: 43007 Projection. Name: Albers PCSUnits: 10000000 PCSType: -1 False. Easting: 5000000 PCSName: User. Def False. Northing: 0. 000000 GCSType: 4326 墨卡托投影 Central. Meridian: 0. 000000 GCSName: GCS_WGS_1984 Central. Parallel: 0. 000000 高斯-克吕格投影 Datum. Type: 6326 Standard. Parallel 1: 0. 000000 Datum. Name: D_WGS_1984 Standard. Parallel 2: 0. 000000 Spheroid. Type: 7030 Scale. Factor: 0. 999600 Spheroid. Name: WGS_1984 Azimuth: 0. 000000 常用投影: 等角圆锥投影 Axis: 6378137. 000000 Flatten: 0. 003353 Prime. Meridian. Type: 8901 PRJ文件 Prime. Meridian. Name: Greenwich 《新编地图学教程》(第二版) 第 8章 数字制图 Prime. Meridian. Value: 0. 000000 本章首页 本节首页 69

第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 (一)地图投影功能模块 配准数字化 按照数字化原图的投影系统及参数设置 图层叠加视图 在同一个投影下叠加视图 专题制图 根据需要进行投影转换 第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 (一)地图投影功能模块 配准数字化 按照数字化原图的投影系统及参数设置 图层叠加视图 在同一个投影下叠加视图 专题制图 根据需要进行投影转换 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 70

第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 制图流程 (二)专题制图功能模块 同传统制图 选择不同的图层叠加为底图要素 在属性数据中选择专题制图要素 选择一种表示方法 设置这种表示法的模版、符 第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 制图流程 (二)专题制图功能模块 同传统制图 选择不同的图层叠加为底图要素 在属性数据中选择专题制图要素 选择一种表示方法 设置这种表示法的模版、符 号分级方式、显示样式等 满足打印输出要求 《新编地图学教程》(第二版) 第 8章 数字制图 前期准备 确定制图内容 选择表示方法 设计专题符号 进行图面布局 本章首页 本节首页 71

第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 (三)图层控制模块 作用: ——方便地图要素编辑 ——便于信息的查询检索 ——在不同比例尺下显示不同的信息量 《新编地图学教程》(第二版) 第 第 3节 GIS中的数字制图 第 8章 数字制图 一、GIS数字制图的特点 (三)图层控制模块 作用: ——方便地图要素编辑 ——便于信息的查询检索 ——在不同比例尺下显示不同的信息量 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 72

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 1. 数据准备 空间数据 直接数字化 数据转换 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 1. 数据准备 空间数据 直接数字化 数据转换 Auto. CAD DXF/DWG、ESRI Arc. Info Export (E 00)、ESRI Shape 等。 直接输入属性表 属性数据 导入数据库 《新编地图学教程》(第二版) 第 8章 数字制图 Microsoft Access数据库 Microsoft Excel 作表等 本章首页 本节首页 73

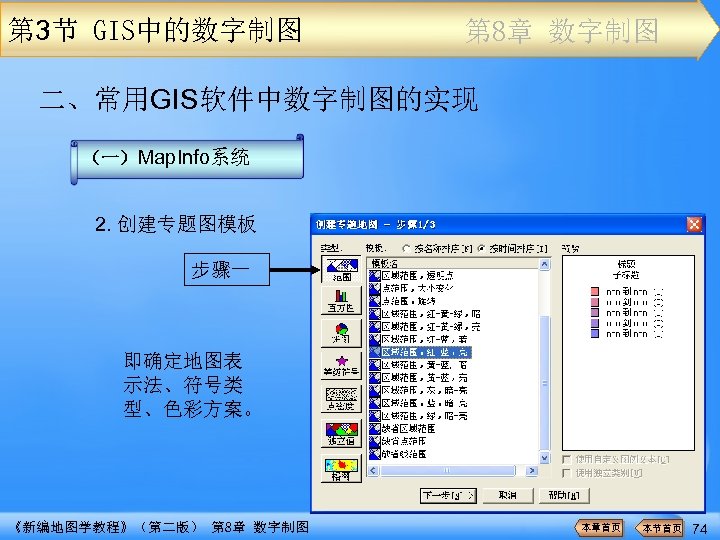

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 步骤一 即确定地图表 示法、符号类 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 步骤一 即确定地图表 示法、符号类 型、色彩方案。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 74

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 类似分级统计图法 数据分等级 表示法:点大小、线宽度、面填充 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 类似分级统计图法 数据分等级 表示法:点大小、线宽度、面填充 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 75

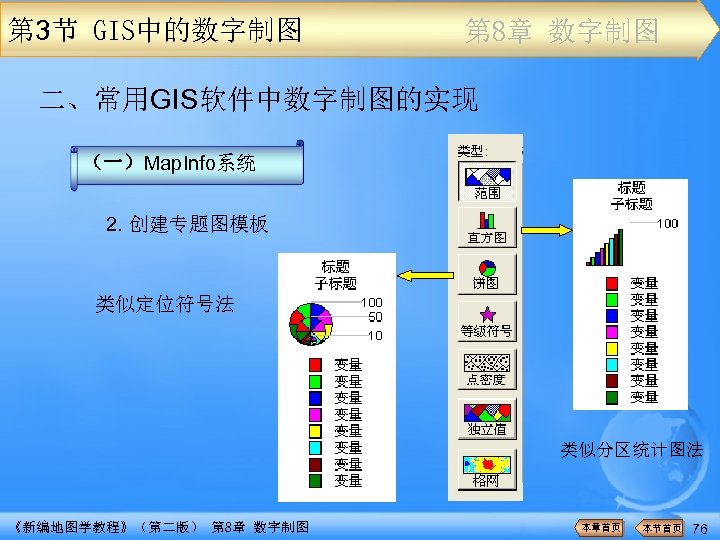

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 类似定位符号法 类似分区统计图法 《新编地图学教程》(第二版) 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 类似定位符号法 类似分区统计图法 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 76

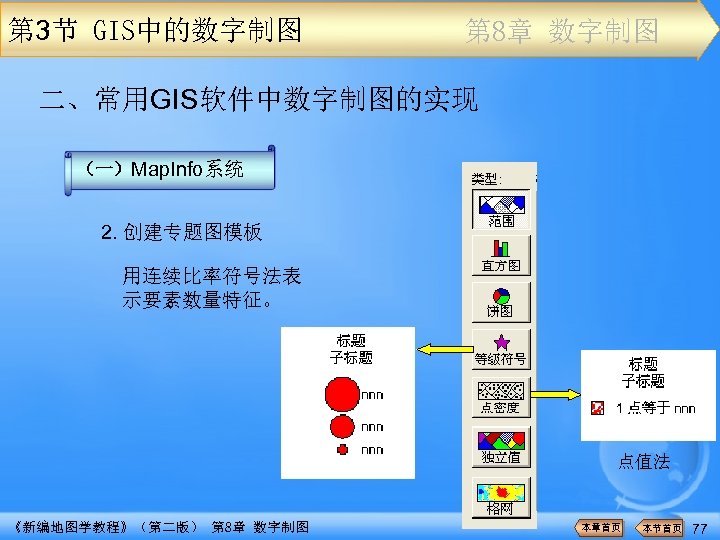

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 用连续比率符号法表 示要素数量特征。 点值法 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 用连续比率符号法表 示要素数量特征。 点值法 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 77

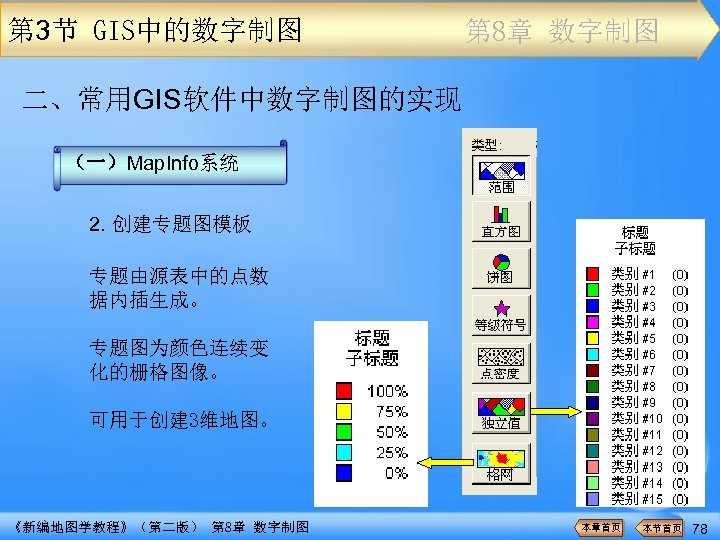

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 专题由源表中的点数 据内插生成。 专题图为颜色连续变 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 专题由源表中的点数 据内插生成。 专题图为颜色连续变 化的栅格图像。 可用于创建 3维地图。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 78

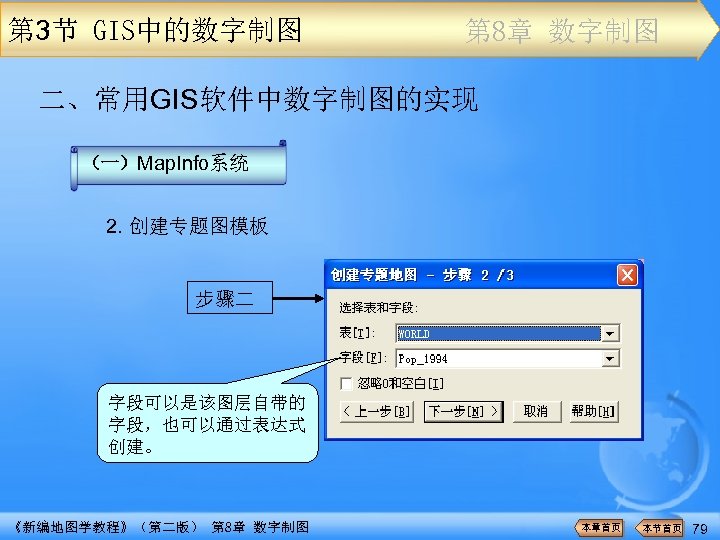

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 步骤二 字段可以是该图层自带的 字段,也可以通过表达式 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 步骤二 字段可以是该图层自带的 字段,也可以通过表达式 创建。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 79

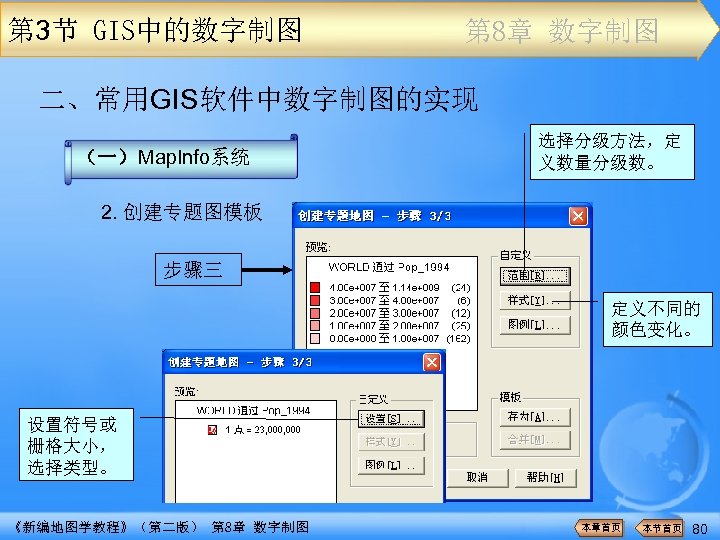

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 选择分级方法,定 义数量分级数。 2. 创建专题图模板 步骤三 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 选择分级方法,定 义数量分级数。 2. 创建专题图模板 步骤三 定义不同的 颜色变化。 设置符号或 栅格大小, 选择类型。 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 80

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 范围 范围图、网格图 设置 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 2. 创建专题图模板 范围 范围图、网格图 设置 等级符号图、点密度图、网格图 样式 范围图、饼图、柱状图、独立值图、网格图 图例 均适用 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 81

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 3. 修改专题图 如果对已完成的专题地图不满意,可以进入“ 自定义专题图”对话框进行修改。 4. 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (一)Map. Info系统 3. 修改专题图 如果对已完成的专题地图不满意,可以进入“ 自定义专题图”对话框进行修改。 4. 布局输出版面 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 82

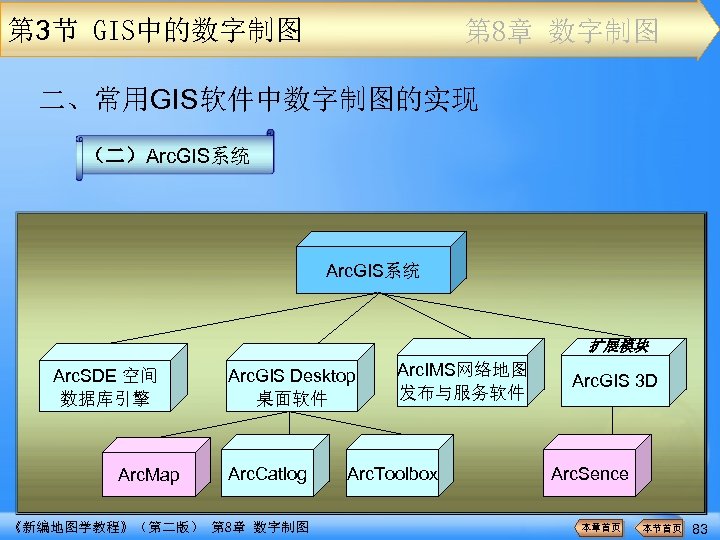

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 扩展模块 Arc. SDE 空间 数据库引擎 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 扩展模块 Arc. SDE 空间 数据库引擎 Arc. Map Arc. GIS Desktop 桌面软件 Arc. Catlog 《新编地图学教程》(第二版) 第 8章 数字制图 Arc. IMS网络地图 发布与服务软件 Arc. Toolbox Arc. GIS 3 D Arc. Sence 本章首页 本节首页 83

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 主菜单 1. Arc. Map 一体化制图 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 主菜单 1. Arc. Map 一体化制图 具栏 内 容 表 显 示 窗 绘图 具栏 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 84

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 1. Arc. Map 一体化制图 基础要素 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 1. Arc. Map 一体化制图 基础要素 的符号化 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 85

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 1. Arc. Map 一体化制图 质量分类 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 1. Arc. Map 一体化制图 质量分类 定量特征表达 统计图 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 86

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 1. Arc. Map一体化制图 质量分类 相同属性则相同符号,制作类型图、区划图 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件中数字制图的实现 (二)Arc. GIS系统 1. Arc. Map一体化制图 质量分类 相同属性则相同符号,制作类型图、区划图 分级色彩 定量特征 表达 分类符号 渐变色表达数量变化 分级符号 符号大小表达数量等级 比率符号 符号大小与所表达数量呈比率变化 点密度 统计图 点值法 表达两个以上相关属性 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 87

第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件数字制图实现 (二)Arc. GIS系统 2. Arc. Sence 3维显示 2维 第 3节 GIS中的数字制图 第 8章 数字制图 二、常用GIS软件数字制图实现 (二)Arc. GIS系统 2. Arc. Sence 3维显示 2维 3维可视 叠置其他要素 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 本节首页 88

第 3节 GIS中的数字制图 第 8章 数字制图 三、GIS软件与CAD软件联合制图 广州市生态空间布局规划示意图 本章首页 本节首页 《新编地图学教程》(第二版) 第 8章 数字制图 第 3节 GIS中的数字制图 第 8章 数字制图 三、GIS软件与CAD软件联合制图 广州市生态空间布局规划示意图 本章首页 本节首页 《新编地图学教程》(第二版) 第 8章 数字制图 北京中心城功能结构规划示意图 第 3 节 结束 89

参考书目 第 8章 数字制图 [1] 刘南, 刘仁义. 地理信息系统[M]. 北京:高等教育出版社,2002. [2] 高俊. 数字地图—— 21世纪测绘业的支柱[J]. 测绘通报,1999,10. 参考书目 第 8章 数字制图 [1] 刘南, 刘仁义. 地理信息系统[M]. 北京:高等教育出版社,2002. [2] 高俊. 数字地图—— 21世纪测绘业的支柱[J]. 测绘通报,1999,10. [3] Robinson A H , Morrison J L, et al. Elements of cartography [M]. 6 th ed. New York: John Wiley & Sons, 1995. [4] 王非. 数字地图、电子地图与地图[J]. 地图,1998,3. [5] 林珲, 龚建华, 施晶晶. 从地图到GIS和虚拟地理环境——试论地理学语言的演变[J]. 地理与地理信息科学,2003,19(4). [6] 陈述彭. 地理信息系统的探索与试验[J]. 地理科学,1983,3(4). [7] Corea A. The digital earth: understanding our planet in the 21 th century [J]. Australia Surveyor, 1998, 43(2). [8] 李伟生. 数字环境下的地图传输[J]. 武汉测绘科技大学学报,1994,19(4). [9] 韩雪培. GIS中的地图投影功能[J]. 地图,1999,4(11). 《新编地图学教程》(第二版) 第 8章 数字制图 本章首页 90
