Современные стеновые ограждающие конструкции совершенно иные, чем они были 20 лет тому назад. Хорошо зарекомендовавшие себя однослойные панели из легкого бетона, несущие кирпичные стены отошли в прошлое.

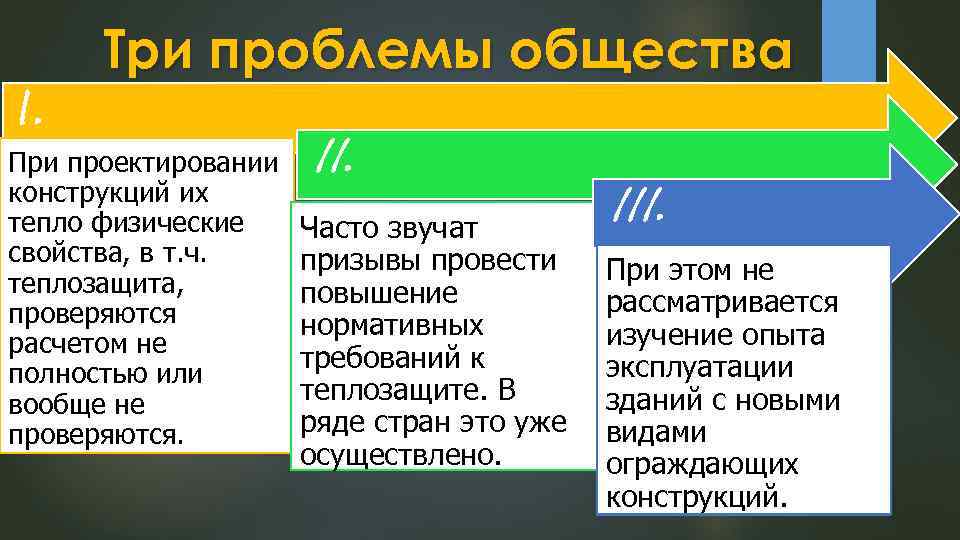

І. Три проблемы общества При проектировании конструкций их тепло физические свойства, в т. ч. теплозащита, проверяются расчетом не полностью или вообще не проверяются. II. Часто звучат призывы провести повышение нормативных требований к теплозащите. В ряде стран это уже осуществлено. III. При этом не рассматривается изучениe опыта эксплуатации зданий с новыми видами ограждающих конструкций.
В нашей работе рассматриваются и анализируются свойства новых ограждающих конструкций для многоэтажных зданий: расчеты и эконмическая положительная для экономий тепла и энергий в стране и в мире.
План: Теплофизические расчеты ограждений Расчет сопротивления теплопередаче Расчет теплоустойчивости Показатель тепловой инерции ограждения, коэффициент теплоусвоения Расчет воздухопроницаемости

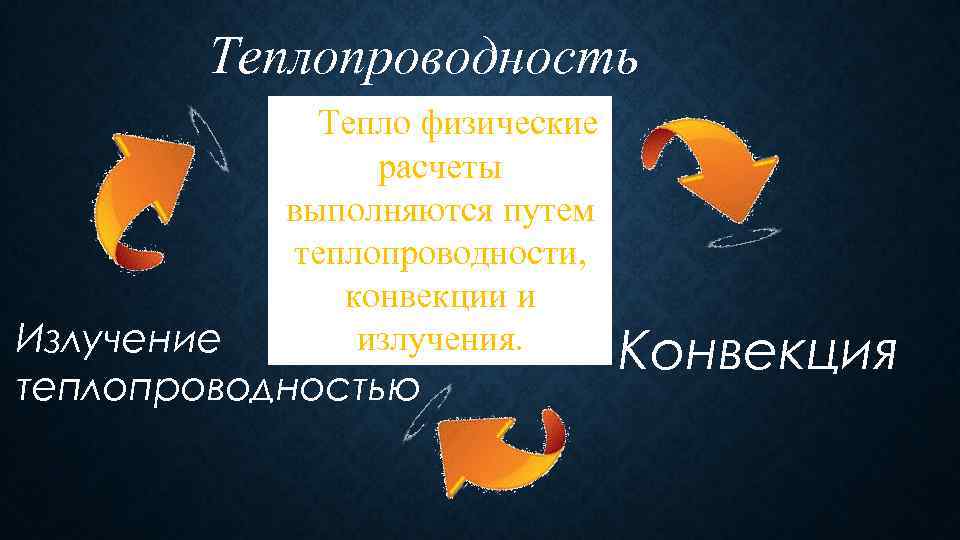

Теплопроводность Тепло физические расчеты выполняются путем теплопроводности, конвекции и излучения. Излучение теплопроводностью Конвекция
Теплопроводность – теплообмен между Количество тепла Q, соприкасающимися частицами материала или передаваемое структурными элементами среды. Характерен для Здесь, твердых материалов, например, для бетона, кирпича и теплопроводностью равно: λ – коэффициент теплопроводности материала ограждения, показывает т. д. количество тепла, проходящее через 1 м 2 плоской стенки толщиной в 1 м из Q 1 = - λ grad t F τ, ккал данного материала при разности температуры на ее внутренней и наружной поверхностях, равной 10 С, размерность λ, ккал / м 2 ч 0 С ); grad t – изменение температуры в направлении, противоположном тепловому потоку, 0 С; F – площадь ограждения, м 2 ; τ – время передачи тепла в течение 1 ч; „-„ – означает, что тепловой поток всегда направлен в сторону понижения температур.
Конвекция – вид теплопередачи, при котором тепло Q = ( ∆t; v; F; τ ) передается благодаря перемешиванию достаточно больших объемов вещества. 1)Q = W/t 2)q= W/Ft= Q/F
Теплопередача Количество тепла, передаваемое излучением равно: излучением – теплопередача 3 1 2 излучением Здесь, наблюдается при Т 1 -Т 2 – разность абсолютных температур между воздействии на здание излучающей и облучаемой поверхностями; F – площадь поверхности излучения; солнечной радиации, а τ – время передачи; также в цехах с – относительная излучательная способность поверхности, металлургических и 4, 96 ккал/м 2 ч *0 С. (в СИ - Вт/м 2 К ). прочих «горячих» Данная закономерность относится и к серым телам, например, к асфальту, красному кирпичу и т. д. предприятий. Q = [( Т – Т ) с; F; τ]
Расчет сопротивления теплопередаче Здесь: Rпр. о — приведенное сопротивление теплопередаче фрагмента ограждающей конструкции, (м 2 -°С)/Вт; tв, tн — температура внутреннего и наружного воздуха, соответственно, принятая для расчетов, °С; Q — мощность потока теплоты по глади конструкции (через условную конструкцию), Вт; Qдоп. i — дополнительная мощность потока теплоты, обусловленная і-м теплопроводным включением, Вт; F — площадь фрагмента ограждающей конструкции, м 2.

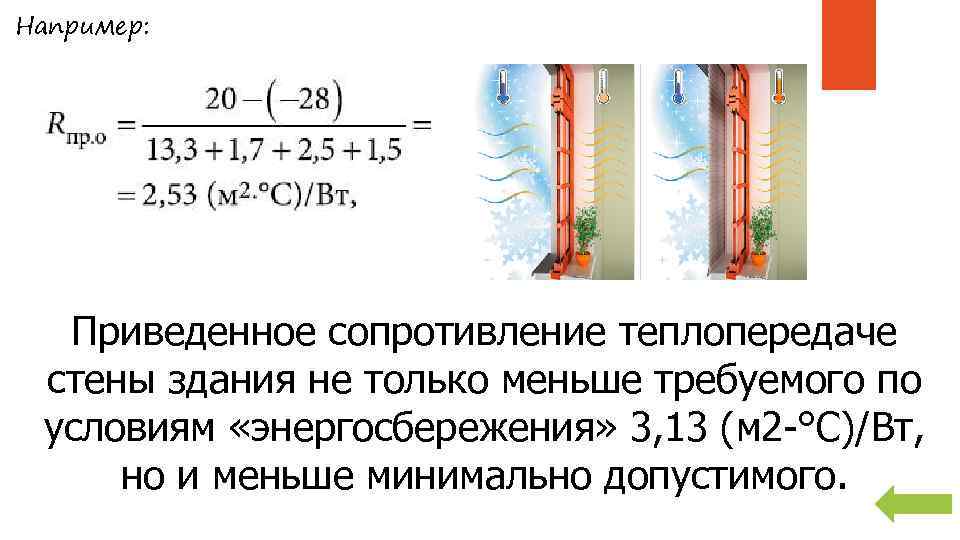

Например: Приведенное сопротивление теплопередаче стены здания не только меньше требуемого по условиям «энергосбережения» 3, 13 (м 2 -°С)/Вт, но и меньше минимально допустимого.
Свойство ограждения сохранять постоянство или ограничивать колебания температуры на внутренних поверхностях называют теплоустойчивостью. От теплоустойчивости зависит постоянство температуры в помещении. Расчет теплоустойчивости ограждающей конструкции

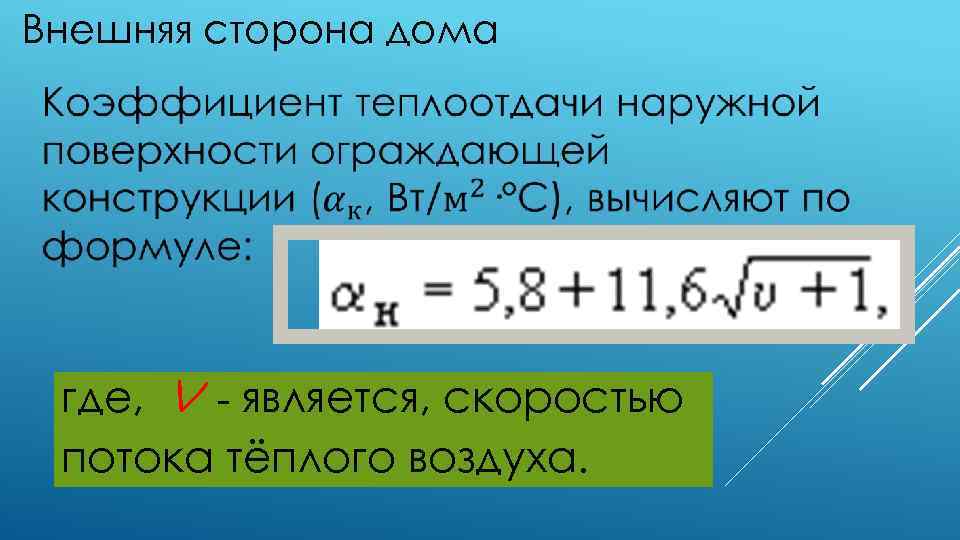

Внешняя сторона дома где, V - является, скоростью потока тёплого воздуха.
Внутренняя сторона дома Расчетную амплитуду колебаний температуры внутренней поверхности ограждения, вычисляют по формуле : где, и - соответственно - время суток, соответствующее максималь-фазовый ному значению температуры внутренней амплитуды колебаний температуры угол; поверхности ограждающей конструкции, ч; поверхности ограждения и внутрен- - время суток, соответствующее него воздуха, принимаемые равными максимальному значению температуры экспериментальным значениям, °С; внутреннего воздуха, ч.
Ауаөткізгіштігінің есептеуле Перенос воздуха фильтрационного потока возникает в случаях, когда разность давлений на наружной и внутренней поверхностях ограждений превышает сопротивление прохождению воздушного потока.

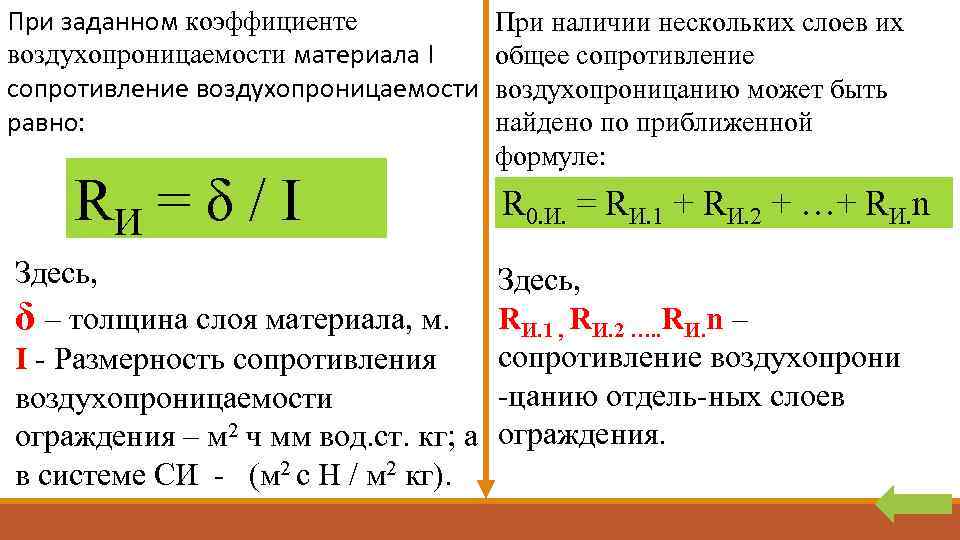

При заданном коэффициенте воздухопроницаемости материала I сопротивление воздухопроницаемости равно: RИ = δ / I Здесь, δ – толщина слоя материала, м. I - Размерность сопротивления воздухопроницаемости ограждения – м 2 ч мм вод. ст. кг; а в системе СИ - (м 2 с Н / м 2 кг). При наличии нескольких слоев их общее сопротивление воздухопроницанию может быть найдено по приближенной формуле: R 0. И. = RИ. 1 + RИ. 2 + …+ RИ. n Здесь, RИ. 1 , RИ. 2 …. . RИ. n – cопротивление воздухопрони -цанию отдель-ных слоев ограждения.
Показатель тепловой инерции ограждения Число периодических тепловых волн Тепловая инерция (D) – мера интенсивности затухания в толще ограждения определяется Тепловая инерция - колебаний температуры внутри тепло физический при помощи D называемой способность ограждающей однородной конструкции ограждения, вычисляемая по показателем тепловой инерции конструкции сопротивляться ограждения. формуле: изменению температурного поля при перемененных тепловых воздействиях. Она определяет количество волн температурных колебаний, располагающихся - термическое сопротивление; (затухающих) в толще - коэффициент теплоусвоения. ограждения. D=Rs R s

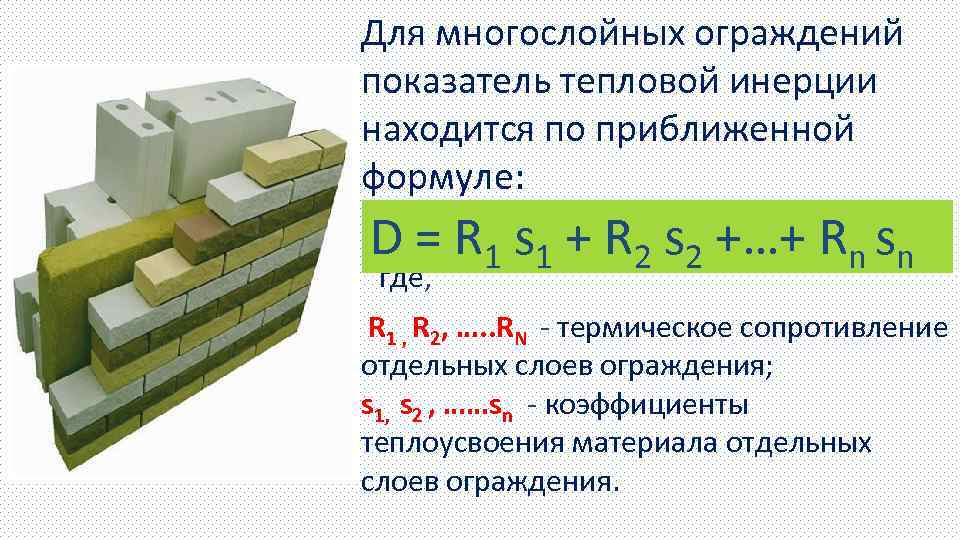

Для многослойных ограждений показатель тепловой инерции находится по приближенной формуле: D = R 1 s 1 + R 2 s 2 +…+ Rn sn где, R 1 , R 2, …. . RN - термическое сопротивление отдельных слоев ограждения; s 1, s 2 , ……sn - коэффициенты теплоусвоения материала отдельных слоев ограждения.
Жылу сіңіру коэффициенті Коэффициент теплоусвоения(англ. U-value)(s) — величина, характеризующая теплоусвоение материала. Отражает способность материала воспринимать теплоту при колебании температуры на его поверхности.

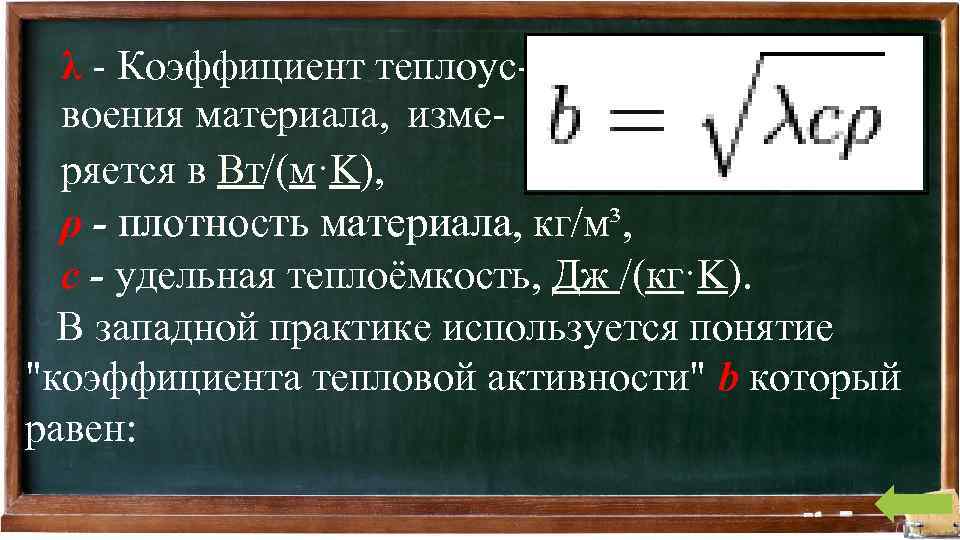

λ - Коэффициент теплоус- воения материала, изме- ряется в Вт/(м·K), ρ - плотность материала, кг/м³, с - удельная теплоёмкость, Дж /(кг·K). В западной практике используется понятие "коэффициента тепловой активности" b который равен:
