>§ Кафедра:   Теории статистики и прогнозирования § Преподаватель:  Клочкова Елена Николаевна § Кафедра: Теории статистики и прогнозирования § Преподаватель: Клочкова Елена Николаевна

>  План изучения темы: 1. Понятие о статистическом графике и  его элементах. План изучения темы: 1. Понятие о статистическом графике и его элементах. 2. Классификация видов графиков. 3. Построение статистических диаграмм. 4. Построение статистических карт.

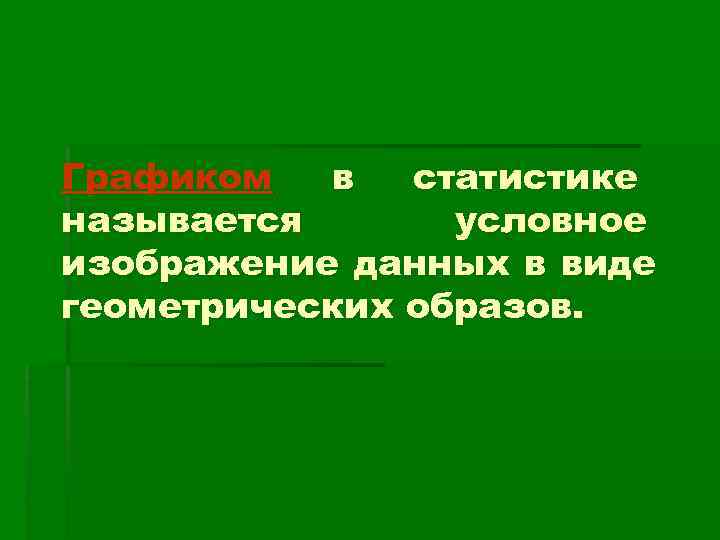

>Графиком  в  статистике называется  условное изображение данных в виде геометрических образов. Графиком в статистике называется условное изображение данных в виде геометрических образов.

>  Основные элементы   графика Графический образ – это геометрические знаки, то Основные элементы графика Графический образ – это геометрические знаки, то есть совокупность точек, линий, фигур, с помощью которых изображаются статистические показатели. Поле графика – часть плоскости, где расположены графические образы.

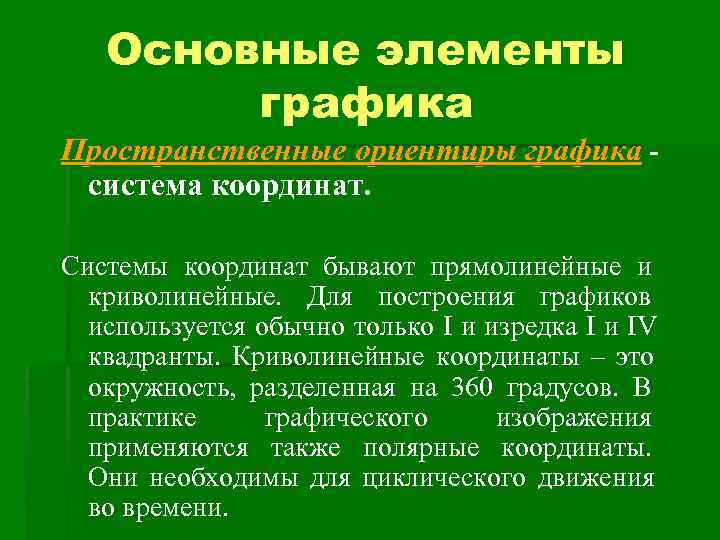

>  Основные элементы   графика Пространственные ориентиры графика - система координат. Основные элементы графика Пространственные ориентиры графика - система координат. Системы координат бывают прямолинейные и криволинейные. Для построения графиков используется обычно только I и изредка I и IV квадранты. Криволинейные координаты – это окружность, разделенная на 360 градусов. В практике графического изображения применяются также полярные координаты. Они необходимы для циклического движения во времени.

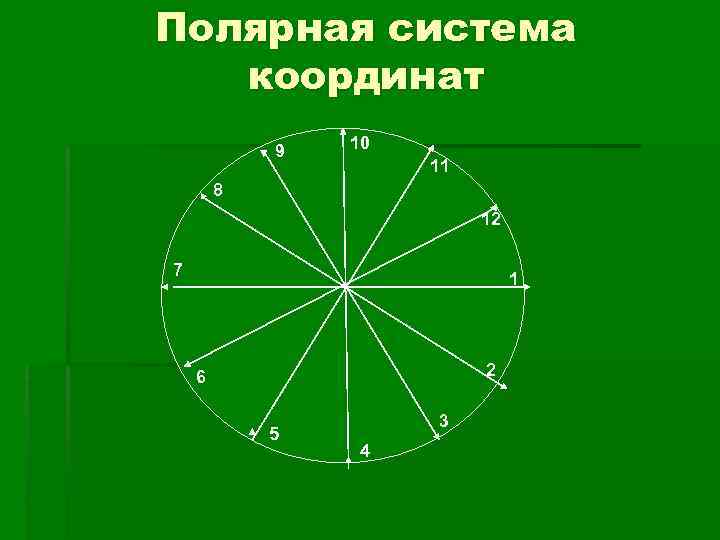

>Полярная система  координат   9  10     11 Полярная система координат 9 10 11 8 12 7 1 6 2 3 5 4

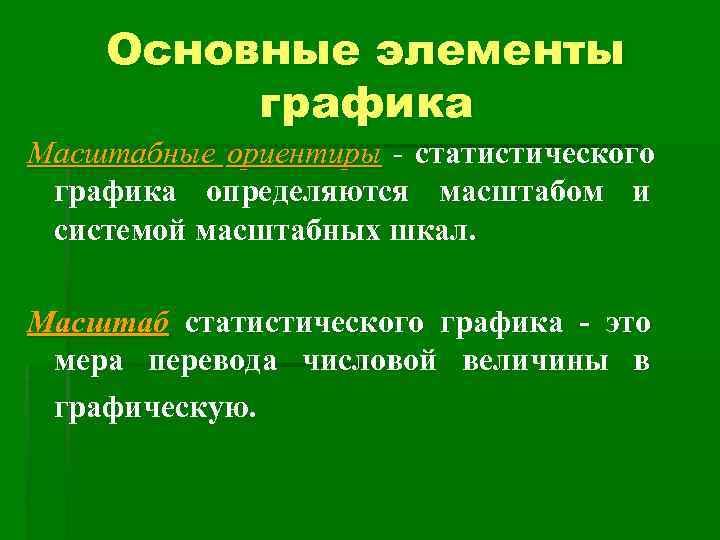

>  Основные элементы   графика Масштабные ориентиры - статистического графика определяются масштабом Основные элементы графика Масштабные ориентиры - статистического графика определяются масштабом и системой масштабных шкал. Масштаб статистического графика - это мера перевода числовой величины в графическую.

>  Основные элементы   графика Масштабная шкала - линия, отдельные точки Основные элементы графика Масштабная шкала - линия, отдельные точки которой могут быть прочитаны как определенные числа. В ней различают три элемента: § линия (или носитель шкалы), § определенное число помеченных черточками точек, которые расположены на носителе шкалы в определенном порядке, § цифровое обозначение чисел, соответствующих отдельным помеченным точкам.

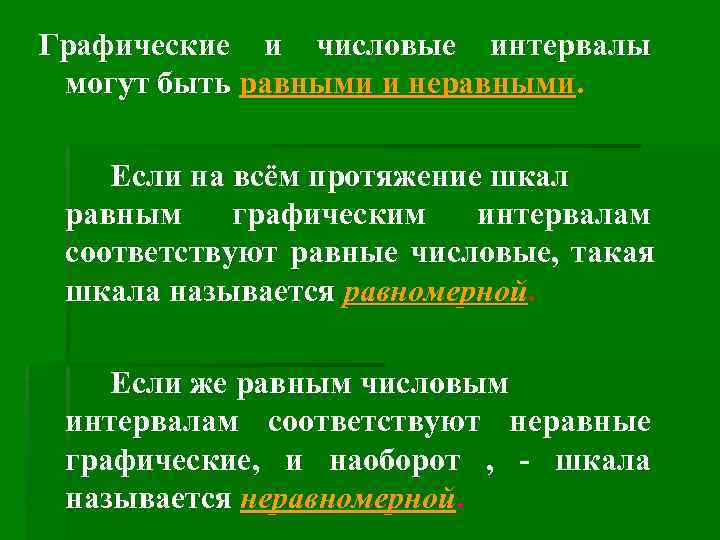

>Графические и числовые интервалы могут быть равными и неравными.  Если на всём протяжение Графические и числовые интервалы могут быть равными и неравными. Если на всём протяжение шкал равным графическим интервалам соответствуют равные числовые, такая шкала называется равномерной. Если же равным числовым интервалам соответствуют неравные графические, и наоборот , - шкала называется неравномерной.

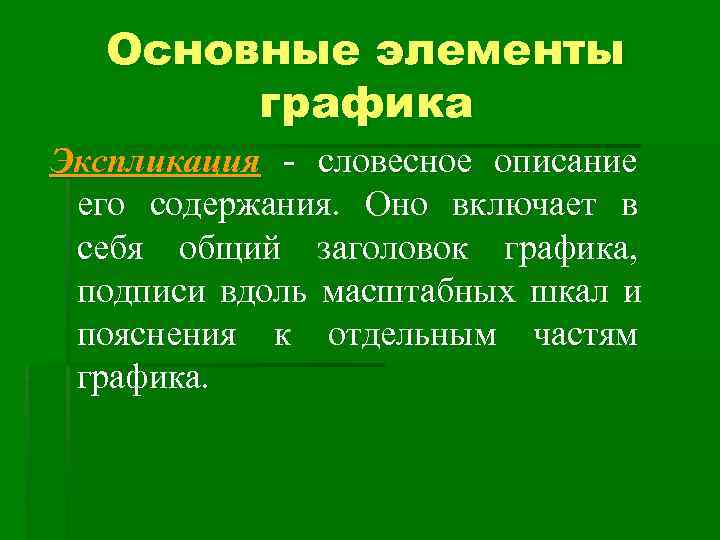

>  Основные элементы   графика Экспликация - словесное описание его содержания. Оно Основные элементы графика Экспликация - словесное описание его содержания. Оно включает в себя общий заголовок графика, подписи вдоль масштабных шкал и пояснения к отдельным частям графика.

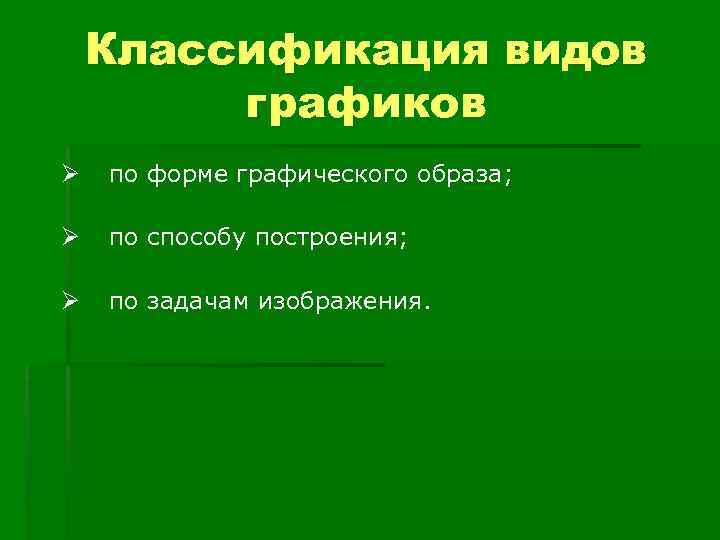

>  Классификация видов   графиков Ø  по форме графического образа; Классификация видов графиков Ø по форме графического образа; Ø по способу построения; Ø по задачам изображения.

>   Статистические графики   по форме графического образа  Линейные Статистические графики по форме графического образа Линейные Плоскостные Объемные • Столбиковые • Полосовые • Квадратные Поверхностные Статистичеcкие • Круговые распределения кривые • Секторные (полигон, огива и т. д. ) • Фигурные • Точечные • Фоновые

>  Статистические графики по способу построения    и задачам изображения Статистические графики по способу построения и задачам изображения Диаграммы Статистические карты Диаграммы Картограммы Картодиаграммы сравнения Диаграммы динамики Фоновая Простого сравнения Структурные диаграммы Графики Точечная пространственных перемещений Изолинии

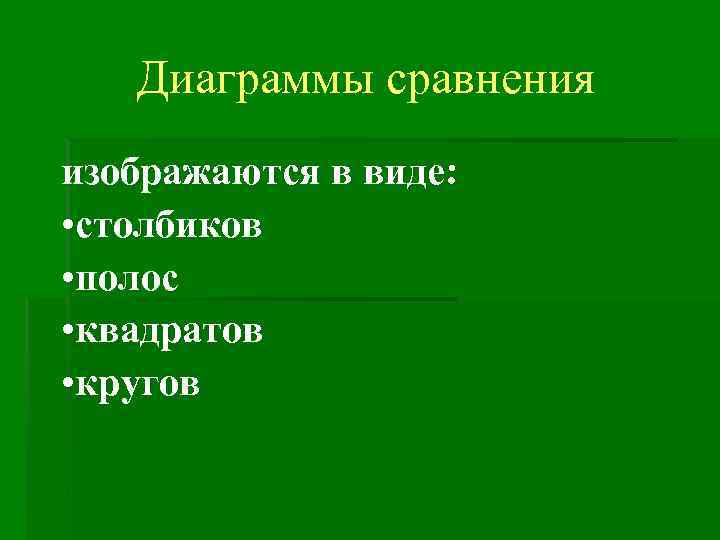

>  Диаграммы сравнения изображаются в виде:  • столбиков • полос • квадратов Диаграммы сравнения изображаются в виде: • столбиков • полос • квадратов • кругов

>  Столбиковая диаграмма Рис. 1 Динамика трудоустройства граждан органами государственной службы занятости в Столбиковая диаграмма Рис. 1 Динамика трудоустройства граждан органами государственной службы занятости в регионе за 2001 - 2004 гг.

>Ленточная диаграмма Рис. 2 Динамика реализации минеральных удобрений сельскохозяйственными предприятиями в N-ом регионе Ленточная диаграмма Рис. 2 Динамика реализации минеральных удобрений сельскохозяйственными предприятиями в N-ом регионе за 2001 -2004 гг.

>Принцип квадратных и круговых диаграмм:  • При построении данных диаграмм необходимо  из Принцип квадратных и круговых диаграмм: • При построении данных диаграмм необходимо из сравниваемых величин извлечь квадратные корни. • На базе полученных результатов определить сторону квадратов или радиус круга соответственно принятому масштабу. • Построить квадраты или круги на одинаковом друг от друга расстоянии.

>Квадратная диаграмма Рис. 3 Реализация молочных продуктов предприятиями розничной торговли в одном из регионов Квадратная диаграмма Рис. 3 Реализация молочных продуктов предприятиями розничной торговли в одном из регионов в 2005 г. , млн. руб.

> Круговая диаграмма Рис. 4 Иностранные инвестиции в экономику РФ   по основным Круговая диаграмма Рис. 4 Иностранные инвестиции в экономику РФ по основным странам-инвесторам за 2005 г. , млн. долларов США

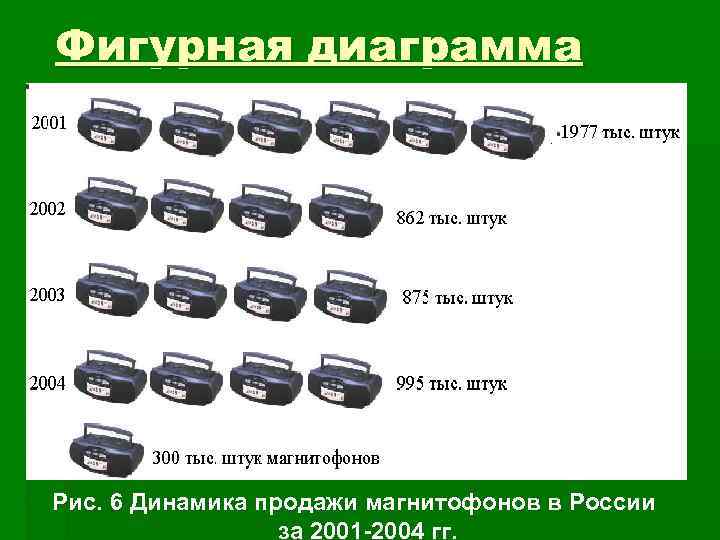

>Фигурная диаграмма Рис. 6 Динамика продажи магнитофонов в России    за 2001 Фигурная диаграмма Рис. 6 Динамика продажи магнитофонов в России за 2001 -2004 гг.

>Знак Варзара Рис. 7. Зависимость общего производства ВНП от производства ВНП на душу населения Знак Варзара Рис. 7. Зависимость общего производства ВНП от производства ВНП на душу населения и средней численности населения во всем мире в 2001 г.

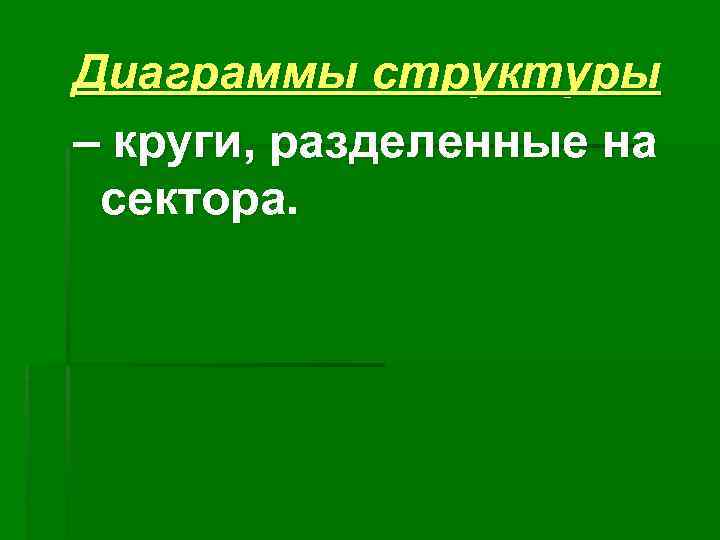

>Диаграммы структуры – круги, разделенные на сектора. Диаграммы структуры – круги, разделенные на сектора.

>  Секторная диаграмма Рис. 8 Удельный вес иностранных инвестиций в РФ за 2005 Секторная диаграмма Рис. 8 Удельный вес иностранных инвестиций в РФ за 2005 г.

>Диаграммы удельных  весов  Рис. 9 Динамика удельного веса потребительских расходов населения в Диаграммы удельных весов Рис. 9 Динамика удельного веса потребительских расходов населения в N-ом регионе за 2003 -2004 гг.

>Диаграммы динамики Диаграммы динамики

>Линейная диаграмма Рис. 10 Динамика валового сбора кормовых культур в    регионе Линейная диаграмма Рис. 10 Динамика валового сбора кормовых культур в регионе за 1995 -2004 гг.

> Линейная диаграмма Рис. 11. Динамика потребления автобензина и  дизельного топлива автотранспортом организаций Линейная диаграмма Рис. 11. Динамика потребления автобензина и дизельного топлива автотранспортом организаций отраслей экономики региона за 1997 -2004 гг

>Радиальные диаграммы:  Замкнутые  Спиральные Радиальные диаграммы: Замкнутые Спиральные

>  Принцип построения радиальных и спиральных  диаграмм: § Вычерчиваем круг, § Среднемесячный Принцип построения радиальных и спиральных диаграмм: § Вычерчиваем круг, § Среднемесячный показатель приравниваем к радиусу этого кругу, например: R =5 см=11501, 9 млн. рублей, значит, 1 см=2300, 4 млн. рублей. § Затем весь круг делим на 12 радиусов, которые на графике проводятся в виде тонких линий. Каждый радиус обозначает месяц, причем расположение радиусов аналогично циферблату часов. § На каждом радиусе делаем отметку в определенном месте согласно масштабу исходя из данных за соответствующий месяц. § Затем отметки соответствующих месяцев соединяем отрезками. § В спиральной диаграмме декабрь одного года соединяем с январем следующего года.

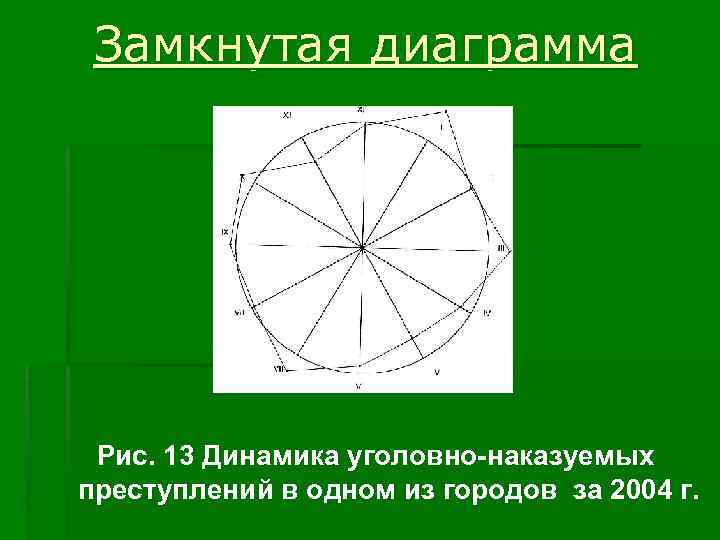

> Замкнутая диаграмма Рис. 13 Динамика уголовно-наказуемых преступлений в одном из городов за 2004 Замкнутая диаграмма Рис. 13 Динамика уголовно-наказуемых преступлений в одном из городов за 2004 г.

>Спиральная диаграмма Рис. 14 Динамика экспорта за 2002 и 2003 гг. Спиральная диаграмма Рис. 14 Динамика экспорта за 2002 и 2003 гг.

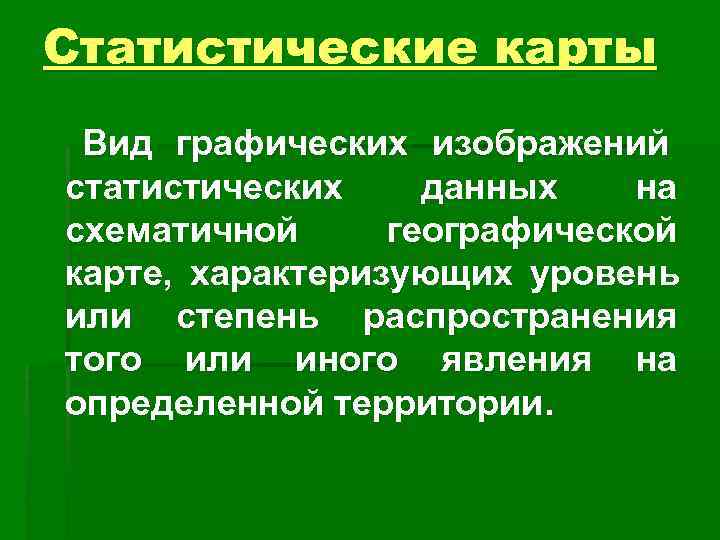

>Статистические карты Вид графических изображений статистических данных  на схематичной географической карте, характеризующих уровень Статистические карты Вид графических изображений статистических данных на схематичной географической карте, характеризующих уровень или степень распространения того или иного явления на определенной территории.

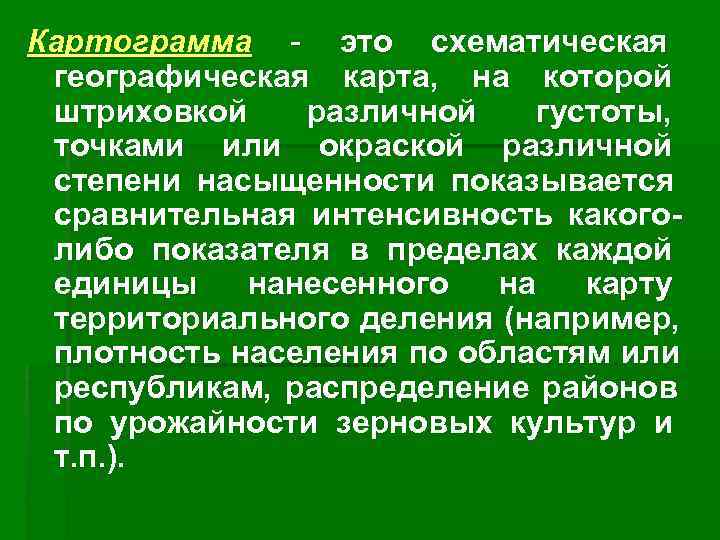

>Картограмма - это схематическая географическая карта, на которой штриховкой  различной густоты,  точками Картограмма - это схематическая географическая карта, на которой штриховкой различной густоты, точками или окраской различной степени насыщенности показывается сравнительная интенсивность какого- либо показателя в пределах каждой единицы нанесенного на карту территориального деления (например, плотность населения по областям или республикам, распределение районов по урожайности зерновых культур и т. п. ).

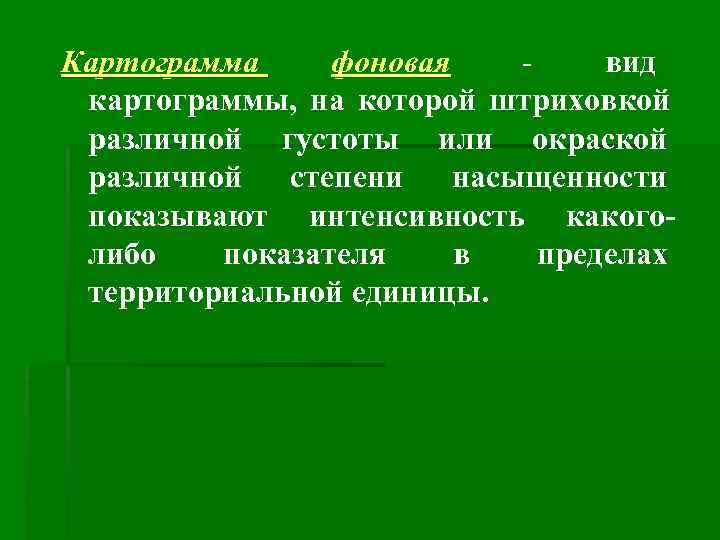

>Картограмма фоновая - вид картограммы, на которой штриховкой различной густоты или окраской различной Картограмма фоновая - вид картограммы, на которой штриховкой различной густоты или окраской различной степени насыщенности показывают интенсивность какого- либо показателя в пределах территориальной единицы.

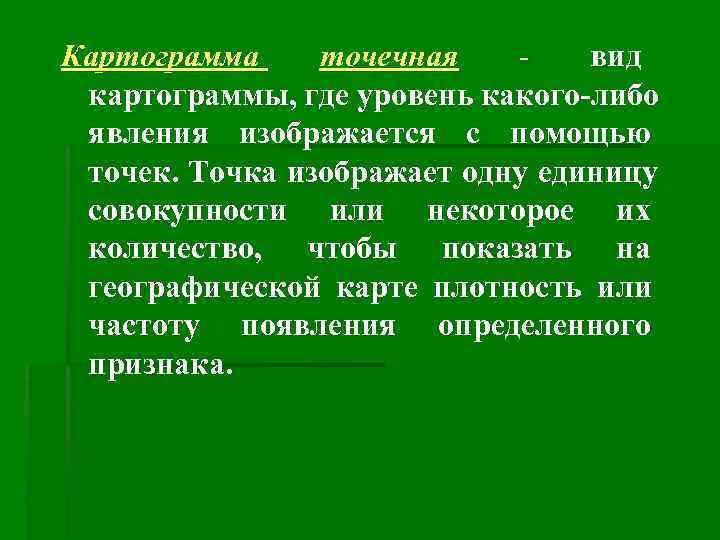

>Картограмма точечная  -  вид картограммы, где уровень какого-либо явления изображается с помощью Картограмма точечная - вид картограммы, где уровень какого-либо явления изображается с помощью точек. Точка изображает одну единицу совокупности или некоторое их количество, чтобы показать на географической карте плотность или частоту появления определенного признака.

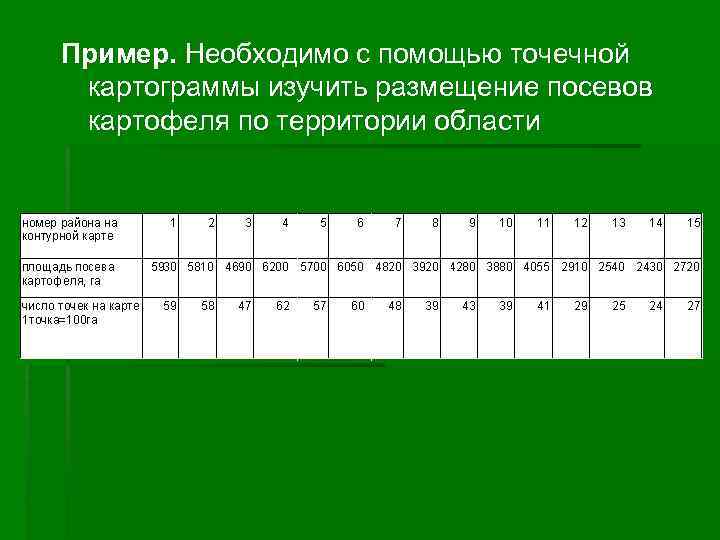

>Пример. Необходимо с помощью точечной картограммы изучить размещение посевов картофеля по территории области Пример. Необходимо с помощью точечной картограммы изучить размещение посевов картофеля по территории области

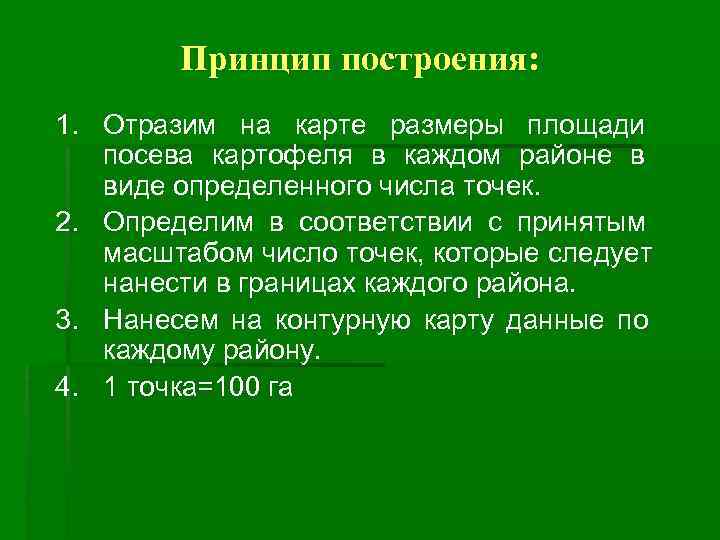

>  Принцип построения: 1. Отразим на карте размеры площади  посева картофеля в Принцип построения: 1. Отразим на карте размеры площади посева картофеля в каждом районе в виде определенного числа точек. 2. Определим в соответствии с принятым масштабом число точек, которые следует нанести в границах каждого района. 3. Нанесем на контурную карту данные по каждому району. 4. 1 точка=100 га

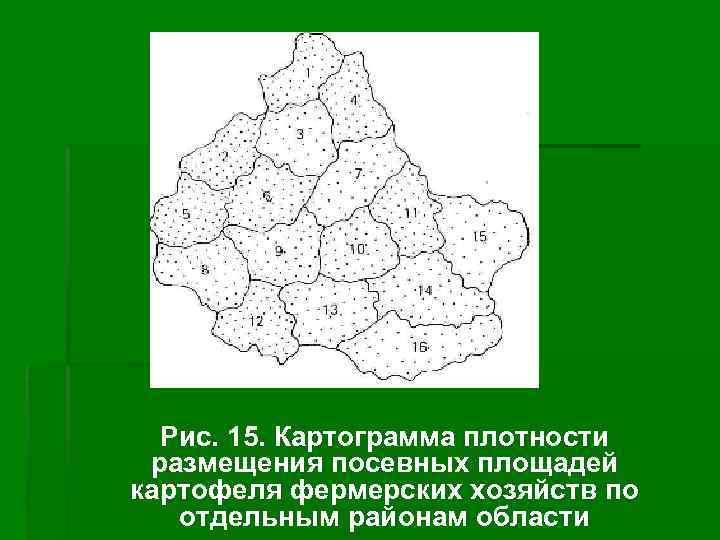

> Рис. 15. Картограмма плотности размещения посевных площадей картофеля фермерских хозяйств по  отдельным Рис. 15. Картограмма плотности размещения посевных площадей картофеля фермерских хозяйств по отдельным районам области

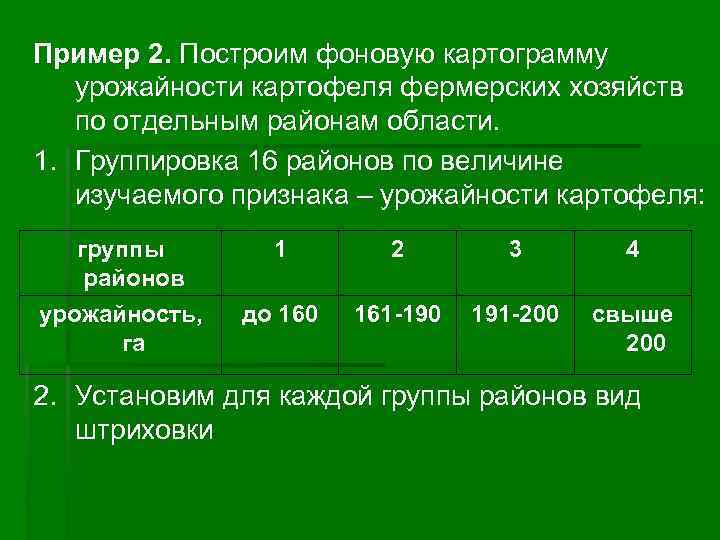

>Пример 2. Построим фоновую картограмму  урожайности картофеля фермерских хозяйств  по отдельным районам Пример 2. Построим фоновую картограмму урожайности картофеля фермерских хозяйств по отдельным районам области. 1. Группировка 16 районов по величине изучаемого признака – урожайности картофеля: группы 1 2 3 4 районов урожайность, до 160 161 -190 191 -200 свыше га 200 2. Установим для каждой группы районов вид штриховки

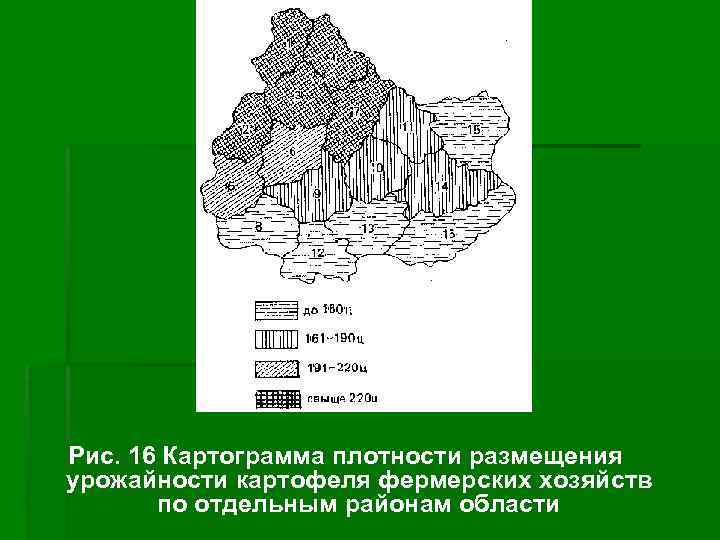

>Рис. 16 Картограмма плотности размещения урожайности картофеля фермерских хозяйств  по отдельным районам области Рис. 16 Картограмма плотности размещения урожайности картофеля фермерских хозяйств по отдельным районам области
