Закон Джоуля –Ленца Законы Кирхгофа
Закон Джоуля-Ленца Однородный участок цепи
Неоднородный участок цепи
Замкнутая цепь. К.п.д. источника тока:
Закон Джоуля-Ленца в дифференциальной форме Удельная тепловая мощность тока – количество тепла, выделившееся в единичном объеме за единицу времени.
Закон Джоуля-Ленца в дифференциальной форме

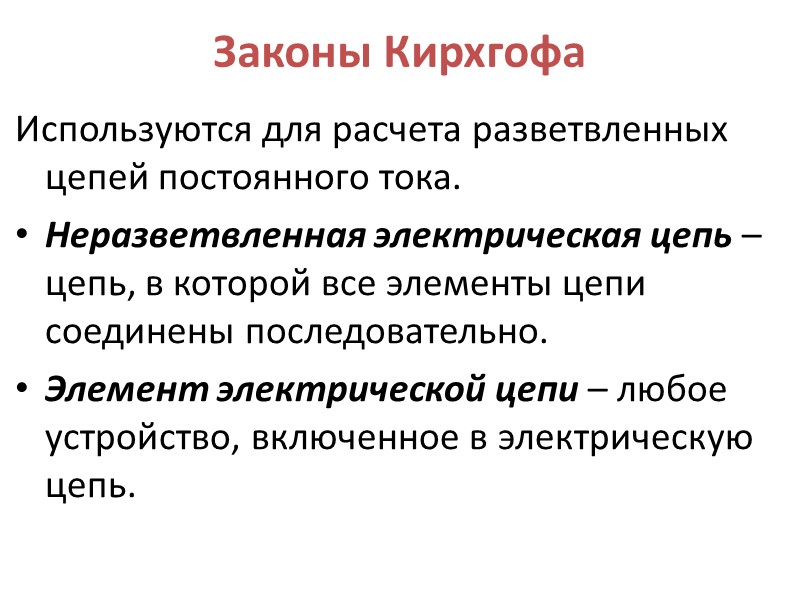

Законы Кирхгофа Используются для расчета разветвленных цепей постоянного тока. Неразветвленная электрическая цепь – цепь, в которой все элементы цепи соединены последовательно. Элемент электрической цепи – любое устройство, включенное в электрическую цепь.
Узел электрической цепи – точка разветвленной цепи, в которой сходится более двух проводников. Ветвь разветвленной электрической цепи – участок цепи между двумя узлами Законы Кирхгофа
Первый закон Кирхгофа (следствие закона сохранения заряда): алгебраическая сумма сил токов, сходящихся в узле, равна нулю. Пример: I1 + I2 – I3 – I4 = 0. Ток, подходящий к узлу – положительный. Ток, отходящий от узла – отрицательный.
Второй закон Кирхгофа (обобщенный закон Ома): в любом замкнутом контуре, произвольно выбранном в разветвленной электрической цепи, алгебраическая сумма произведений сил токов Ii на сопротивление соответствующих участков Ri этого контура равна алгебраической сумме э.д.с. в контуре.
Второй закон Кирхгофа Ток считается положительным, если его направление совпадает с условно выбранным направлением обхода контура. Э.д.с. считается положительной, если направление обхода происходит от – к + источника тока, т.е. э.д.с. создает ток, совпадающий с направлением обхода.
Порядок расчета разветвленной цепи: 1. Произвольно выбрать и обозначить на чертеже направление тока во всех участках цепи. 2. Подсчитать число узлов в цепи (m). Записать первый закон Кирхгофа для каждого из (m-1) узлов.
3. Выделить произвольно замкнутые контуры в цепи, произвольно выбрать направления обхода контуров. 4. Записать для контуров второй закон Кирхгофа. Если цепь состоит из р-ветвей и m-узлов, то число независимых уравнений 2-го закона Кирхгофа равно ( p-m+1 ).
Магнитное поле.
Магнитные явления были известны еще в древнем мире. Компас был изобретен более 4500 лет тому назад. Он появился в Европе приблизительно в XII веке новой эры. Однако только в XIX веке была обнаружена связь между электричеством и магнетизмом и возникло представление о магнитном поле .
Первыми экспериментами, показавшими, что между электрическими и магнитными явлениями имеется глубокая связь, были опыты датского физика Х. Эрстеда (1820 г.). Эти опыты показали, что на магнитную стрелку, расположенную вблизи проводника с током, действуют силы, которые стремятся повернуть стрелку
В 1820 году французский физик А. Ампер установил закон взаимодействия токов. Проводники с током оказывают силовое действие друг на друга не непосредственно, а через окружающие их магнитные поля. Все свойства магнитной силы можно описать, если ввести понятие магнитного поля. Это поле характеризуется магнитной индукцией В.
Тогда полная электромагнитная сила, действующая на заряд q: Эту силу называют силой Лоренца. Она состоит из электрической и магнитной составляющих. Магнитное поле действует на движущейся электрический заряд с силой
Если заряженная частица движется в однородном магнитном поле под действием силы Лоренца, а ее скорость v лежит в плоскости, перпендикулярной вектору B то частица будет двигаться по окружности радиуса Сила Лоренца в этом случае играет роль центростремительной силы.
Период обращения частицы в однородном магнитном поле равен Это выражение показывает, что для заряженных частиц заданной массы m период обращения не зависит от скорости v и радиуса траектории R. Угловая скорость движения заряженной частицы по круговой траектории: Называется циклотронной частотой.
Циклотронная частота не зависит от скорости частицы. Это обстоятельство используется в циклотронах – ускорителях тяжелых частиц. .
Если частица влетает в магнитное поле не под прямым углом, то траектория движения будет представлять собой винтовую линию
Источниками магнитного поля являются движущиеся электрические заряды (токи). Магнитное поле возникает в пространстве, окружающем проводники с током, подобно тому, как в пространстве, окружающем неподвижные электрические заряды, возникает электрическое поле. Магнитное поле постоянных магнитов также создается электрическими микротоками, циркулирующими внутри молекул вещества (гипотеза Ампера). .
В результате обобщения экспериментальных данных был получен элементарный закон, определяющий поле В точечного заряда q, движущегося с постоянной нерелятивистской скоростью v. Этот закон записывается в виде: μ0 – магнитная постоянная
Магнитное поле постоянных токов различной конфигурации изучалось экспериментально французскими учеными Ж. Био и Ф. Саваром (1820 г.). Они пришли к выводу, что индукция магнитного поля токов, текущих по проводнику, определяется совместным действием всех отдельных участков проводника. Магнитное поле подчиняется принципу суперпозиции: магнитное поле, создаваемое несколькими движущимися зарядами или токами, равно векторной сумме магнитных полей, создаваемых каждым зарядом или током в отдельности.
Закон Био-Савара-Лапласа Элементарный заряд q равен ρdV, где dV – элементарный объем, ρ – объемная плотность заряда, являющегося носителем тока, учтем также, что ρv=j плотность тока. Тогда магнитное поле, создаваемое таким зарядом равно:
Магнитное поле создаваемое линейным элементом тока выглядит следующим образом: Полное поле В в соответствии с принципом суперпозиции находим интегрированием этих выражений по всем элементам тока
Как и любое другое векторное поле, поле В может быть представлено наглядно с помощью силовых линий вектора В. Их проводят так, чтобы касательная к этим линиям в каждой точке совпадала с направлением вектора В, а густота линий была бы пропорциональна модулю вектора В в данном месте.
