XDSL оборудование D-Link Обзор 1 Семейство стандартов

XDSL оборудование D-Link

Обзор 1. Семейство стандартов 2. Области применения технологий x. DSL 3. ADSL 4. VDSL 5. SHDSL 6. Оборудование D-Link 7. Настройка соединений x. DSL

Стандарты x. DSL G. 991. 2 (G. shdsl) Приёмопередатчики высокоскоростной цифровой абонентской линии, работающей по одной паре ( SHDSL ) 01/ 2002 G. 992. 1 (G. dmt) Приёмопередатчики асимметричной цифровой абонентской линии ( ADSL ) 07/1999 “Интернационализированн ая” версия стандарта T 1. 413. i 2 G. 992. 2 (G. lite ) Приёмопередатчики бессплиттерной цифровой абонентской линии ( ADSL ) 07/19 99 Имеет меньшую пропускную способность по сравнению с модемами G. 992. 1 G. 992. 3 Приёмопередатчики асимметричной цифровой абонентской линии -2 ( ADSL 2) 07/ 2002 Предварительная редакция G. 993. 1 Высокоскоростная цифровая абоненская линия ( VDSL ). Основы. G. 994. 1(G. hs ) Процедуры подтверждения установления соединения приёмопередатчиков DSL Стандарт G. 992. 3 обратно совместим со стандартом G. 992. 1 11/2001 07/1999 – отменено 07/2002 – предв. ред. Начальная информация Облегчает совместную работу модемов G. 992. 1 и G. 992. 2

Сферы применения технологий x. DSL ØШирокополосный доступ в Интернет ØСвязь двух удаленный объектов по существующей медной паре ØEthernet over VDSL ØСоединение базовых станций

Сравнение технологий x. DSL ADSL VDSL SHDSL Стандарт принят Июль 1999 В стадии разработки Ноябрь 2001 Скорость upstream/downstream до 1 / 8 Мбит/с до 2. 3/55. 2 или 13. 8/13. 8 Мбит/с до 2. 3/2. 3 (1 пара) до 4. 6/4. 6 (2 пары) Мбит/с Тип модуляции DMT, CAP TC-PAM Уровень перекрестных наводок Сильный Слабый Дальность до 6 км до 1500 м (Eo. VDSL до 1300 м) до 6 км

ADSL

Основные особенности технологии ADSL Ø «Свободный телефон» ØВысокая скорость передачи данных ØРабота как с частотными разделителями, так и без них ØАлгоритм модуляции DMT(Discrete Multi Tone) ØРазрабатывалась специально для предоставления широкополосного доступа в Интернет.

Мультиплексирование с разнесением по частоте • Один из двух вариантов функционирования ADSL системы POTS Splitter • • Центральная частота восходящего потока #16 (69 КГц) Центральная частота нисходящего потока #64 (276 КГц) Диапазон поднесущих частот восходящего потока: 7 - 31 Диапазон поднесущих частот нисходящего потока: 32 - 255 Центральная частота восходящего потока (69 КГц) Несущие 7 Полоса 26 КГц голоса Центральная частота нисходящего потока (276 КГц) 16 31 64 4. 3125 КГц G. lite 128 255 1. 1 МГц

DMT-Режим эхоподавления (второй режим функционирования ADSL систем ) POTS Splitter Эхоподавление Центральная частота восходящего потока (69 КГц) Несущие 7 Полоса 26 КГц голоса 16 31 Центральная частота нисходящего потока (276 КГц) 64 255 4. 3125 КГц 1. 1 МГц 128 G. lite

Механизм адаптации к линии алгоритма DMT Биты на канал 15 Соотношение сигнал/шум d. B Биты на канал 15 = Частота Теоретически максимальная скорость передачи при кодировании одним каналом 15 бит Частота Во время инициализации происходит анализ соотношения сигнал/шум в диапазонах всех каналов Частота В зависимости от измеренного соотношения с/ш выбирается тип кодирования

Частотный диапазон ADSL Annex. A Ø Используется три разнесенных частотных диапазона для передачи голоса и данных. Ø Формула Шеннона: B (Гц) x log 2 (1+сигнал/шум) = C(бит/с) для обычного модема 4 КГц x log 2 (1+1000) = 40 Кбит/с Полоса ТФОП ADSL Annex. A Upstream 40 Кбит/с 640 Кбит/с 0 -- 4 КГц ADSL Annex. A Downstream 8 Мбит/с Каналы 6 -- 31 26 КГц Каналы 32 -- 255 138 КГц 1. 1 МГц

Частотный диапазон ADSL Annex. B в сравнении с ADSL Annex. A Полоса ТФОП Полоса ISDN ADSL Annex. B Downstream 640 Кбит/с 0 -- 4 КГц ADSL Annex. B Upstream 8 Мбит/с Каналы #32 --#63 26 КГц 138 КГц Каналы #64 --#255 272 276 КГц 1. 1 МГц Annex. A Полоса ТФОП 40 Кбит/с 0 -- 4 КГц ADSL Annex. A Upstream ADSL Annex. A Downstream 640 Кбит/с 8 Мбит/с Каналы #6 -- #31 26 КГц Каналы #32 -- #255 138 КГц 1. 1 МГц

Частотный фильтр (splitter) в ADSL • Используется для разделения голосового сигнала и сигнала ADSL. • Необходим для работы оборудования в режиме G. DMT

Микрофильтр Стандарт G. lite описывает режим функционирования устройств ADSL без частотного разделителя. Однако при этом наблюдаются неприятные шумы в телефонной трубке. Решение – микрофильтр. MF MF

Обзор нового стандарта – ADSL 2 üADSL 2 - это новая версия ADSL ØСтандарты G. 992. 3(G. dmt) и G. 992. 4(G. lite) от 07. 2002 ØУлучшенный алгоритм модуляции Ø до 12 Мбит/с скорость нисходящего потока Øдо 1 Mбит/с – скорость восходящего потока Ø Увеличение дальности на 200 м Ø Время инициализации соединения уменьшено с 10 до 3 сек Ø Возможность изменения параметров соединения без его реинициализации ØНесколько режимов энергопотребления

Сравнение ADSL 2 и ADSL На длинных телефонных линиях, ADSL 2 обеспечивает на 50 Кбит/с большую скорость, чем ADSL.

Инкапсуляция – RFC 1483 ( Режим моста ) Application Software RFC 1483: кадры Ethernet поверх ATM представляют из себя простую инкапсуляцию кадров Ethernet в AAL 5 PDU, которые затем передаются по ATM PVC. Большим преимуществом такого подхода является простота и совместимость с большим количеством Ethernet сетей. TCP/IP 802. 3 Ethernet RFC 1483 AAL 5/ATM ADSL

Схема сети при использовании Bridge RFC 1483

Инкапсуляция – RFC 2516 ( PPPo. E ) RFC 2516 : кадры Ethernet поверх ATM представляют из себя простую инкапсуляцию кадров Ethernet в AAL 5 PDU, которые затем передаются по ATM PVC. В таком режиме инкапсуляции клиентом PPPo. E становится ADSL оборудование. Большим преимуществом такого подхода является простота и совместимость большим количеством Ethernet сетей.

Схема сети PPPo. E

Инкапсуляция RFC 2364 ( PPPo. A ) Application Software Эта инкапсуляция используется для совместимости с существующим программным обеспечением и системами централизованного управления, рассчитанными на dial-up доступ (аналоговый модем или ISDN). При этом становятся доступны такие возможности PPP соединения как динамическое назначение IP адреса, маршрута по умолчанию и DNS серверов. TCP/IP PPP RFC 2364 AAL 5/ATM ADSL

Схема сети PPPo. A

Инкапсуляция – RFC 1577 ( IPo. A ) • Основной стандарт передачи IP поверх АТМ Application Software TCP/IP • Сейчас называется RFC 2225 RFC 1577 AAL 5/ATM • Определяет инкапсуляцию IP в АТМ через AAL 5 и определение адресов (ARP и RARP). ADSL

Схема сети IPo. A

Использование нескольких PVC поверх одного DSL соединения § VC 1 : инкапсуляция PPPo. A для доступа в Internet § VC 2 : RFC 1483 Bridge для работы в корпоративной сети

ADSL сеть на базе АТМ NMS BB-RAS RADIUS Internet DSL-1500 DSL-604 DSLAM CO Коммутируемая ATM сеть Splitter DSL-504 Class 5 Switch Сеть доступа DSL-200/300 PSTN

Сеть ADSL на базе IP NMS BB-RAS RADIUS IP Network DSL-1500 Интеграция DSLAM DSL-604 CO Splitter Ethernet/IP Сеть DSL-504 Class 5 Switch Сеть доступа DSL-200/300 PSTN

Сравнение ADSL продуктов D-Link с требованиями DSL Forum TR-048

ADSL DAS-3216 16 -ти портовый IP DSLAM Мультиплексор ADSL доступа, устанавливаемый на стороне провайдера услуг и обеспечивающий подключение абонентского оборудования по технологии ADSL. К сети провайдера услуг подключается через Ethernet. Стандарты ANSI T 1. 413 issue 2, ITU G. 992. 1 (G. dmt) 802. 3 10 Base-T, 802. 3 u 100 Base-TX, 802. 1 q VLAN на основе меток Интерфейсы 16 портов ADSL + 16 встроенных ADSL/POTS сплиттеров 1 х 10/100 Base-TX Ethernet порт, консольный порт RS-232 Стандарты и функции управления WEB-интерфейс, Telnet, EMS, SNMP v. 1/v. 2, CLI Журнал системных событий, управление инф. подписчиков сервисов Управление инф. об ошибках, производительностью, безопасностью

ADSL DAS-3248 48 -ми портовый IP DSLAM Используя новейшие технологии ADSL/ADSL 2+ этот DSLAM предоставляет провайдерам услуг экономичное решение для предложения клиентам различных сервисов с помощью управления полосой пропускания, приоретизацией. Возможности 8 VC и 128 MAC для каждого порта ADSL, 2 К мультикастовых MAC 512 VLAN, настраиваемый размер пакетов от 64 бит до 1542 бит Интерфейсы 48 портов ADSL/ADSL 2+ и 48 сплиттеров 1 х 10/100 Base-TX, 2 х 1000 Base-T, консольный порт RS-232 Скорость Down до 10, 5 Мбит/с, Up до 1 Мбит/с ITU G. 992. 1 (G. dmt), G. dmt. bis, ITU G. 992. 2 (G. lite), ANSI T 1. 413 issue 2, ITU G. 994. 1 (G. hs), G. 992. 3 для ADSL 2, G. 992. 5 для ADSL 2+

ADSL DSL-200 (v. B 1) ADSL модем с USB интерфейсом Широкополосный модем DSL-200 обеспечивает высокоскоростное подключение компьютера к Интернет через ADSL линию. Модем подключается к компьютеру через USB интерфейс. Стандарты ANSI T 1. 413 issue 2, ITU G. 992. 1 (G. dmt), ITU G. 992. 2 (G. lite), ITU G. 994. 1 (G. hs), спецификация USB 1. 1 Скорость G. dmt Down до 8 Мбит/с, Up до 1 Мбит/с G. lite Down до 1, 5 Мбит/с, Up до 512 Кбит/с Интерфейсы ADSL: разъем RJ-11 для подключения к телефонной линии USB: порт типа В для восходящего подключения узла USB

ADSL DSL-300 T ADSL модем с Ethernet интерфейсом Модем DSL-300 T обеспечивает простое и быстрое подключение к широкополосной линии ADSL. Для удобного подключения модем обеспечивает автоматическое определение скорости 10/100 Мбит/с на интерфейсе Fast Ethernet. Стандарты ANSI T 1. 413 issue 2, ITU G. 992. 1 (G. dmt), ITU G. 992. 2 (G. lite), ITU G. 994. 1 (G. hs) Скорость G. dmt Down до 8 Мбит/с, Up до 1 Мбит/с G. lite Down до 1, 5 Мбит/с, Up до 512 Кбит/с Интерфейсы ADSL: разъем RJ-11 для подключения к телефонной линии Fast Ethernet: 10/100 Base-TX разъем RJ-45, автоопределение скорости 10/100 Мбит/с

ADSL DSL-500 T ADSL маршрутизатор для сетей SOHO Маршрутизатор ADSL DSL-500 T разработан для сетей малого офиса и дома. Он позволяет быстро и просто получить широкополосный доступ к Интернет и совместно использовать канал связи нескольким пользователям. Стандарты ANSI T 1. 413 issue 2, ITU G. 992. 1 (G. dmt), ITU G. 992. 2 (G. lite) Маршрутизация RIP-1, RIP-2, статическая маршрутизация (до 25 маршрутов) Поддержка DHCP сервер, DHCP relay, DHCP клиент Безопасность Поддержка VPN: PPTP/L 2 TP/IPSec pass-through; NAT Аутентификация PAP/CHAP, на основе ID/пароля Do. S (UDP/TCP), определение известных атак

ADSL DSL-504 T ADSL маршрутизатор со встроенным коммутатором Благодаря встроенному интерфейсу ADSL, 4 х 10/100 Base-TX и функциям маршрутизатора предоставляет удобный способ создания безопасной, высокоскоростной сети. Стандарты ANSI T 1. 413 issue 2, ITU G. 992. 1 (G. dmt), ITU G. 992. 2 (G. lite) Маршрутизация RIP-1, RIP-2, статическая маршрутизация (до 25 маршрутов) Поддержка DHCP сервер, DHCP relay, DHCP клиент Безопасность Поддержка VPN: PPTP/L 2 TP/IPSec pass-through; NAT Аутентификация PAP/CHAP, на основе ID/пароля Do. S (UDP/TCP), определение известных атак

ADSL DSL-G 604 T ADSL маршрутизатор со встроенной точкой доступа 802. 11 g и 4 -х портовым коммутатором Удобное решение для подключения мобильных пользователей к широкополосному каналу ADSL. Стандарты ADSL ANSI T 1. 413 issue 2, ITU G. 992. 1 (G. dmt), ITU G. 992. 2 (G. lite) Стандарты WLAN 802. 11 b, 802. 11 b+, 802. 11 g Маршрутизация RIP-1, RIP-2, статическая маршрутизация (до 25 маршрутов) Безопасность Поддержка VPN: PPTP/L 2 TP/IPSec pass-through; NAT Аутентификация PAP/CHAP, на основе ID/пароля Do. S (UDP/TCP), определение известных атак

VDSL

Основные особенности технологии VDSL Ø «Свободный телефон» ØВысокая скорость передачи данных ØВозможность функционирования как в симметричном, так и в асимметричном режиме ØАлгоритм модуляции DMT(Discrete Multi Tone) ØEthernet over VDSL ØРасстояния до 1500 м

VDSL (Very High Bit-Rate Digital Subscriber Line ) – это стандарт сверхвысокоскоростной цифровой абонентской линии, обеспечивающий самую высокую, на текущий момент времени среди всех x. DSL технологий, скорость передачи данных - до 52 Мбит/с по при небольшом расстоянии передачи (от 300 до 1500 м). Расстояние Скорость передачи к абоненту (Мбит/с) Скорость передачи от абонента (Мбит/с) 1500 м 12, 96 – 13, 8 1000 м 25, 92 – 27, 6 19, 2 300 м 51, 84 – 55, 2 1, 6 – 2, 3 Технология VDSL предназначена для одновременной передачи голоса, данных и изображения по уже существующим телефонным линиям. В отличие от чисто асимметричной технологии ADSL, VDSL передает данные и в симметричном и в асимметричном режиме. Это позволяет применить решение Ethernet-over-VDSL (Eo. VDSL).

VDSL Устройства Eo. VDSL позволяют преобразовывать сигнал между стандартным Ethernet и VDSL-технологией и предоставляют сервис сетей Ethernet на большие расстояния, используя в качестве транспорта технологию VDSL. Ethernet-over-VDSL (Eo. VDSL) - это симметричная технология, обеспечивающая максимальную скорость до 15 Мбит/с и расстояние до 1500 м по существующей проводке категорий 1, 2 и 3. Таким образом, данное решение позволяет существенно сократить расходы по развертыванию сети и прокладке новых оптоволоконных линий. Скорость при Eo. VDSL обратно пропорциональна расстоянию. Расстояние Скорость передачи данных (Мбит/с) 1500 м 5 1000 м 10 300 м 15

VDSL Технология Eo. VDSL предназначена для объединения подсетей и решения вопроса "последней мили" при предоставлении провайдером доступа в Интернет, обеспечивая простое и удобное подключение конечных пользователей к магистрали сети провайдера. Данная технология также является хорошим решением для интеграции существующих Ethernet сетей со строящейся телефонной сетью, например в отелях, офисах и т. д. D-Link предлагает законченное решение по построению сети Eo. VDSL сюда входят модемы DEV-301 и DEV-304, коммутатор DHS-3224 V и сплиттер DHS-24 SP. Такие решения очень популярны для студенческих городков, для коттеджных поселков, для гостиниц или даже многоквартирных домов. Помимо стандартной схемы сети Eo. VDSL, есть возможность напрямую подключать два моста DEV-301 M и DEV-301 S и объединять таким образом удаленные офисы. Эти модели отличаются от DEV-301 и не подходят для использования совместно с коммутатором Eo. VDSL.

Схема применения VDSL

VDSL Устройства VDSL D-Link предлагает широкий выбор продуктов VDSL Операторское VDSL оборудование. DHS-3224 V – VDSL коммутатор DHS-24 SP – сплиттер для работы с коммутатором DHS 3224 V DES-7000 – модульный Eo. VDSL коммутатор Клиентское VDSL оборудование. DEV-301 – VDSL мост для подключения к DHS-3224 V DEV-304 – VDSL мост для подключения к DHS-3224 V со встроенным 4 -х портовым коммутатором DEV-301 M – VDSL мост для подключения к DEV-301 S – VDSL мост для подключения к DEV-301 M

VDSL DHS-3224 V Масштабируемый Eo. VDSL коммутатор Коммутатор ориентирован на корпоративный рынок. Благодаря дополнительным модулям может интегрироваться в провайдерские сети. Таблица MAC-адресов 8 К Приоритезация 802. 1 p – 4 очереди Поддержка протокола 802. 1 d Spanning Tree 802. 1 q VLAN, 255 статических VLAN и поддержка протокола GVRP Управление полосой пропускания 5 -10 -15 Мбит/с Автоопределение скорости IGMP Snooping Транкинг портов на 2 -х портовом модуле расширения Поддержка обеспечения качества обслуживания Co. S

VDSL DHS-24 SP VDSL POTS Splitter Осуществляет разделение сигнала между VDSL и POTS для 24 портов VDSL. Используется совместно с DHS-3224 V. С помощью сплиттера в одной абонентской линии одновременно передаются высокочастотный VDSL и низкочастотный голосовой сигналы. Сплиттер разделяет сигнал на стороне оператора, позволяя VDSL сигналам передаваться по сетям передачи данных, а голосовым по сетям PSTN. Обеспечивает защиту от высокочастотных помех и голосовых сервисов. Три RJ-21 (Telco-50) разъема поддерживают 24 порта каждый. Один из них подключается к VDSL коммутатору, второй к VDSL линии, третий к PSTN линии. DHS-24 SP обеспечивает фильтрацию для всех частот в диапазоне 800 KHz – 7, 9 MHz

VDSL DES-7000 Модульный Eo. VDSL коммутатор Предназначен для работы в центре крупной сети. Обеспечивает подключение по технологии Eo. VDSL до 288 удаленных клиентов. 14 -ти слотовое шасси с высокой плотностью портов Расстояние/скорость – до 1, 5 км / до 15 Мбит/с (согласно Eo. VDSL) Производительность матрицы коммутации 24 Гбит/с Поддержка очередей 802. 1 p и контроль пропускной способности Поддержка 802. 1 q VLAN, IGMP snooping (мультикаст) Встроенные VDSL/POTS сплиттеры на каждом порту Безопасность 802. 1 x, удаленное управление SNMP/HTTP/RMON Дополнительные модули c 10/100 Base-TX, 100 Base-FX и GBIC Резервные источники питания

VDSL DEV-301 / DEV-304 Ethernet-to-VDSL мост Обеспечивает скорость передачи данных 5 -15 Мбит/с по существующей проводке 1, 2 и 3 категории при подключении к DHS-3224 V. Одновременная передача голоса и данных по одной линии Адаптивная технология, поддерживающая изменение скорости в зависимости от длины физической линии Поставляется сконфигурированным как абонентское устройство для Eo. VDSL коммутатора, поддерживает режим засыпания Встроенный сплиттер, два разъема RJ-11 (один для телефона) Порт RJ-45 10/100 Base-TX для подключения к Ethernet Автоопределение скорости и полярности подключенного кабеля Фильтрация и самообучение работе с 32 MAC адресами

VDSL DEV-301 M + DEV-301 S Экономичное решение Eo. VDSL Специально разработанная пара устройств обеспечивает подключение «точка - точка» и скорость передачи данных 1 – 10 Мбит/с. Данные устройства предназначены для работы только в паре и не работают с Eo. VDSL коммутатором. Максимальная дальность работы моста – 900 метров Имеют два порта RJ-11 (VDSL и телефон) и порт RJ-45 (Ethernet) Встроенный сплиттер Контроль потока по 802. 3 х (Flow Control) и полный дуплекс Встроенный буфер 8 К для передачи и 16 К для приема Фильтрация и самообучение с 32 MAC адресами Автоопределение скорости и полярности подключенного кабеля

SHDSL

SHDSL (Symmetric Digital Subscriber Line) – симметричная цифровая абонентская линия. В основу G. SHDSL были положены основные идеи HDSL 2, получившие дальнейшее развитие. Была поставлена задача, используя способы линейного кодирования и технологию модуляции HDSL 2, снизить взаимное влияние на соседние линии ADSL при скоростях передачи выше 784 Кбит/с. G. SHDSL использует более эффективный линейный код, чем 2 B 1 Q, поэтому при любой скорости сигал G. SHDSL занимает более узкую полосу частот, чем соответствующий сигнал 2 B 1 Q. В целях поддержки клиентов различного уровня, в G. SHDSL решили предусмотреть возможность выбора скорости в диапазоне 192 Кбит/с – 2320 Кбит/с с интервалом 8 Кбит/с. При этом, уменьшая скорость, можно добиться увеличения дальности. Кроме того, в G. SHDSL предусмотрена возможность использования для передачи данных одновременно двух пар, что позволяет увеличить предельную скорость передачи до 4624 Кбит/с.

Основные особенности технологии SHDSL ØСуществует в двух вариантах – под одну и две телефонные пары ØНе создает помех в многопарном кабеле ØРаботает на больших расстояниях

Сферы применения SHDSL • Соединение ЛВС-ЛВС • Web серверы • Подключения базовых станций сотовой связи • Обеспечения высокоскоростного доступа к сетям Интернет, IP/FR/ATM • Удаленный доступ к сети предприятия

DSL-1500 G - Две версии под 1 и 2 -х проводную линии (1500 G и 1501 G) - Скорость до 2. 3/4. 6 Мбит/с - Router with PPPo. A, Router with PPPo. E, Bridge with RFC 1483, Router with IPo. A - Pass through L 2 TP, PPTP, IP Sec - NAT, Firewall - Статическая маршрутизация - ATM Qo. S - Telnet, SNMP, Console, Web управление - Режимы работы master/slave

Правила наименований x. DSL продуктов D-Link Формат: DSL-wxyzi W X Y Z I x. DSL Модем или маршрутизатор Annex Число портов LAN Производитель чипсета 0 (ADSL) 1 (SDSL/ G. shdsl) 2 (VDSL) 1(PCI) 2(USB модем) 3(Ethernet модем) 5(Ethernet маршрутизаторr) 6(Ethernet+беспроводной маршрутизатор) 9(Kit) 0 (Annex. A) 6 (Annex B) 7 (Annex C) 8 (Annex H) 0, 4 A (Alcatel) G (Globespan) I (ADI) X (ITe. X) T (TI) C (Conexant) L (Centillium) Пример: DSL-504 G, DSL-200 B 1, DSL-1500 G, DSL-300 T

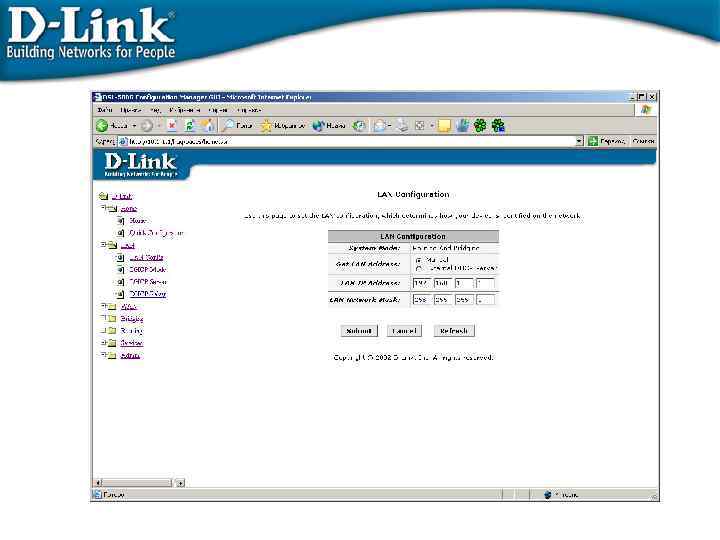

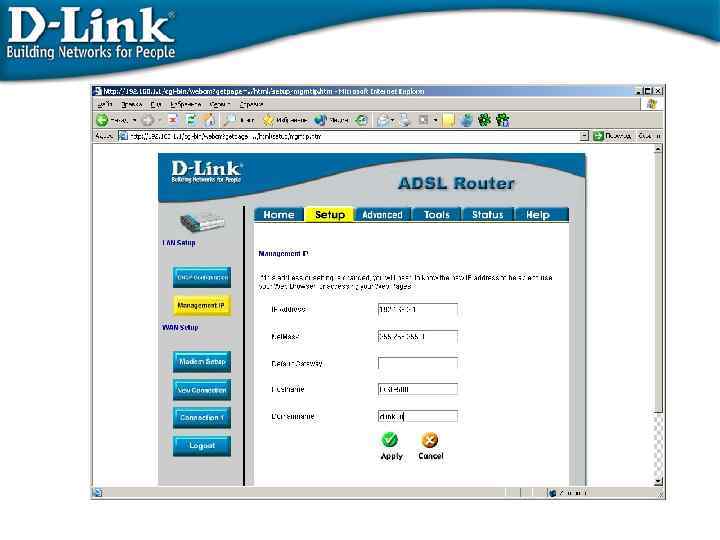

Обзор продуктов Ø Ø Ø Ø ADSL маршрутизаторы § DSL-504 G § DSL-604+ § DSL-500 G § DSL-504 T § DSL-500 T ADSL модемы § DSL-300 G § DSL-300 T § DSL-200 I § DSL-210 ADSL DSLAM § DAS-3216 VDSL мосты § DEV-301 / DEV-304 Eo. VDSL коммутаторы § DHS-3224 V § DES-7000 VDSL сплиттеры § DHS-24 SP SHDSL маршрутизаторы § DSL-1500 G § DSL-1501 G
