Выполнила Андреева Л. Арх 10-3 Блокированный жилой дом

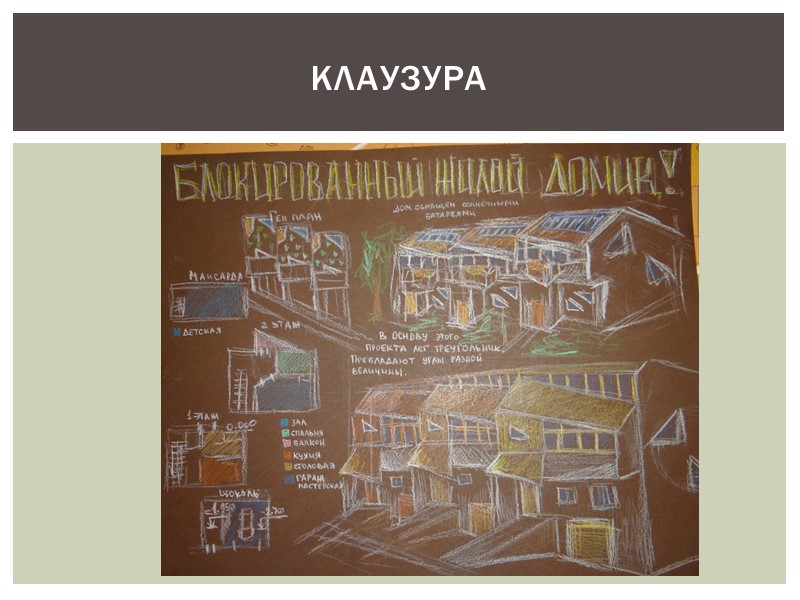

Клаузура

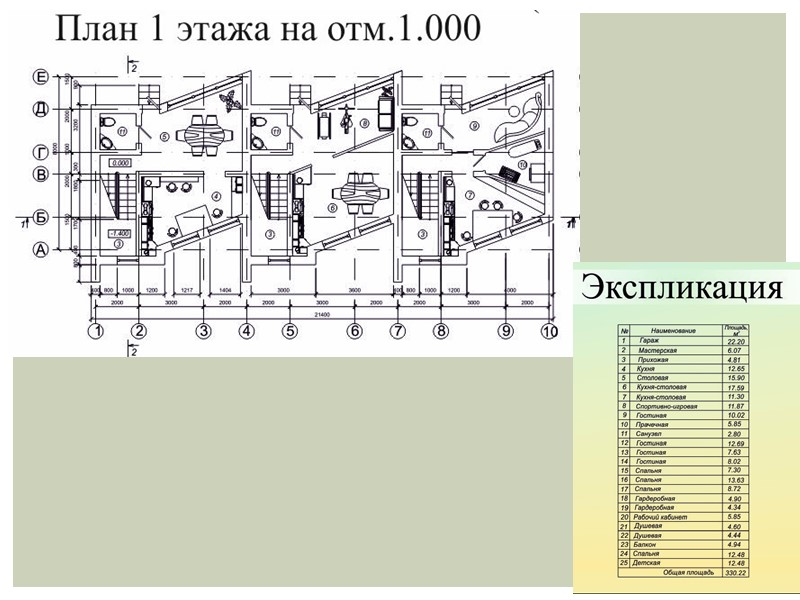

планы

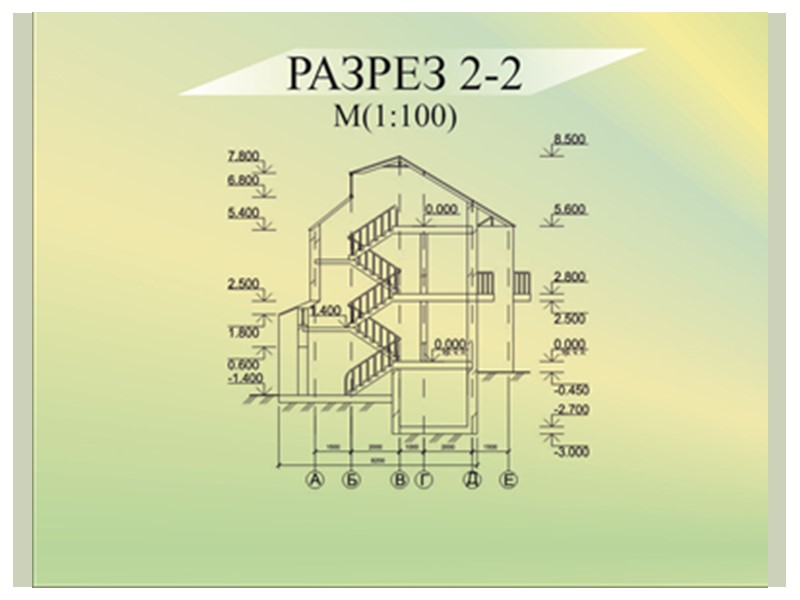

Разрезы

Генеральный план

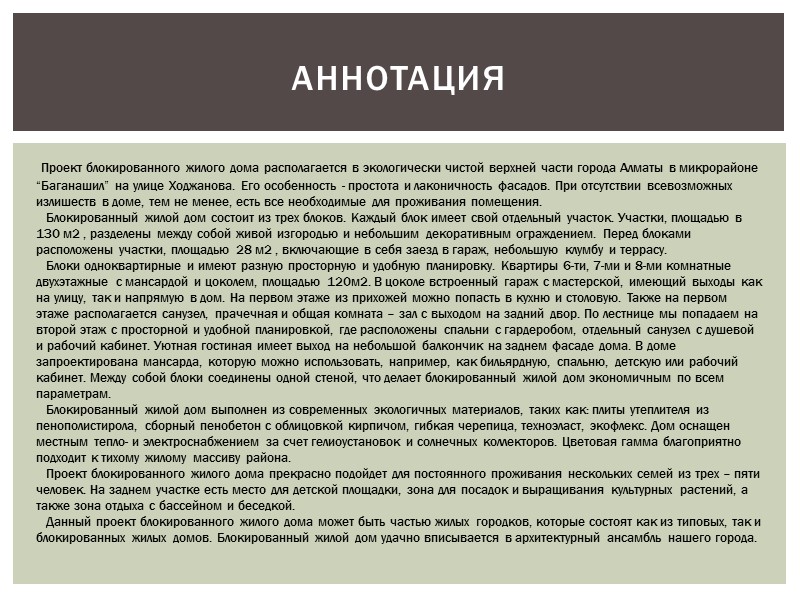

аннотация Проект блокированного жилого дома располагается в экологически чистой верхней части города Алматы в микрорайоне “Баганашил” на улице Ходжанова. Его особенность - простота и лаконичность фасадов. При отсутствии всевозможных излишеств в доме, тем не менее, есть все необходимые для проживания помещения. Блокированный жилой дом состоит из трех блоков. Каждый блок имеет свой отдельный участок. Участки, площадью в 130 м2 , разделены между собой живой изгородью и небольшим декоративным ограждением. Перед блоками расположены участки, площадью 28 м2 , включающие в себя заезд в гараж, небольшую клумбу и террасу. Блоки одноквартирные и имеют разную просторную и удобную планировку. Квартиры 6-ти, 7-ми и 8-ми комнатные двухэтажные с мансардой и цоколем, площадью 120м2. В цоколе встроенный гараж с мастерской, имеющий выходы как на улицу, так и напрямую в дом. На первом этаже из прихожей можно попасть в кухню и столовую. Также на первом этаже располагается санузел, прачечная и общая комната – зал с выходом на задний двор. По лестнице мы попадаем на второй этаж с просторной и удобной планировкой, где расположены спальни с гардеробом, отдельный санузел с душевой и рабочий кабинет. Уютная гостиная имеет выход на небольшой балкончик на заднем фасаде дома. В доме запроектирована мансарда, которую можно использовать, например, как бильярдную, спальню, детскую или рабочий кабинет. Между собой блоки соединены одной стеной, что делает блокированный жилой дом экономичным по всем параметрам. Блокированный жилой дом выполнен из современных экологичных материалов, таких как: плиты утеплителя из пенополистирола, сборный пенобетон с облицовкой кирпичом, гибкая черепица, техноэласт, экофлекс. Дом оснащен местным тепло- и электроснабжением за счет гелиоустановок и солнечных коллекторов. Цветовая гамма благоприятно подходит к тихому жилому массиву района. Проект блокированного жилого дома прекрасно подойдет для постоянного проживания нескольких семей из трех – пяти человек. На заднем участке есть место для детской площадки, зона для посадок и выращивания культурных растений, а также зона отдыха с бассейном и беседкой. Данный проект блокированного жилого дома может быть частью жилых городков, которые состоят как из типовых, так и блокированных жилых домов. Блокированный жилой дом удачно вписывается в архитектурный ансамбль нашего города.

аңдатпа Блокталған тұрғын үй жобасы Алматы қаласынын жоғарғы, экологиялық таза жерінде, "Бағанашил" ықтам ауданының, көшесінде орналасқан . Оның өзгешелігі - карапайым және қасбет жинақталған. Набыттарға қараластан, үйде барлық керек бөлмелер бар. Блокталған тұрғын үй үш шығырдан куралған. Әр шығыруың жеке жер участкісі бар. Ауданы 130 м2 бар жер участкілер арасын тірі шарбақ пен шағын декоративті қормау бөліп тұр. Блоктардың алдында ауданы 28м2 жер участкілері бар, ол участкіде гаражға аппаратын жол мен шағын клумба және терраса орналасқан. Бір пәтерлі блоктар жоспарлары бойынша кеу және ынғайлы жасалады. 6,7,8 бөлмелі екі қабатты мансардасы мен цоколі бар. Пәтерлердің ауданы 120м2. Цокольде гараж бен шеберхана бар. Ол гараж бен шеберхананың сыртқа және үйге апаратып жолдары бар. Бірінші қабатта дәмізден асханаға жығуға болады. Бірінші қабатта сонымен қатар мен кіржуатым бөлме, ортақ бөлме – залдың есігі үйдің артына қараған. Баспалдақпен көтерілгенде кеу және ынғайлы жобаланған (гардеробы) бар жатын бөлмелер мен жеке (санузел) жуыпатын жер мен жұмыс бөлмесін көре аламыз. Ынғайлы қонақ бөлмесі үйдің артындағы шағын (балконға) шығанғын есігі бар. Үйде мансарды жобаланған. Ол жерді бильярд, жатын бөлме, балалар бөлме немесе жұмыс кабинет ретінде пайдалануға болады. Блоктарді бір қабырға бөліп тұр. Сондықтан бұл үй үнемді. Блокталған тұрғын үй экологиялық таза материалдан жасалған. Олар жылы пенополистеролы бар плита, кірнішпен қаланған пенобетон, иілімді черепица, техноэласт, экофлекс. Блокталған тұрғын үй үш немесе бес адамнан тұратын отбасы үшін жасалған. Үйдің артқы участкісінде балалар ойнайпын, өсілідік пен гүлдер өсеретіп, демалатын жер мен бассейнге жер бар. Бұл блокталған тұрғын үй жобасы, және блокталған тұрғын үйден тұратын қаланың бөлігіне кіре алады. Блокталған тұрғын үй біздің қаламыздың сәулеттік ансамбліне жақсы үйлесім тапқан.

summary The project of a blocked out house settles down in a place with a good ecology which located at top part of Almaty city in the residential district "Baganashil" on Hodzhanov Street. Its feature - simplicity and laconicism of facades. In the absence of various excesses in the house, nevertheless, there are all rooms necessary for accommodation. The blocked out house consists of three blocks. Each block has the separate site. Sites, of 130 sq.m, are divided among themselves by a green hedge and a small decorative protection. In front of blocks sites, of 28 sq.m, including arrival in garage, a small bed and a terrace are located. Blocks one-apartment also have different spacious and convenient planning. Apartments of 6, to 7 and 8 room two-strayed with a penthouse and a socle, the area 120m2. In a socle built-in garage from a workshop, having exits, as on the street, and directly in the house. From a hall at the first floor we can get into the kitchen and a dining room. Also, at the first floor there are the bathroom, the laundry and the living room– a hall with an exit to a backyard settles down. On a ladder we get on the second floor with spacious and convenient planning where bedrooms with the clothes, a separate bathroom with shower and a study room are located. The cozy drawing room has an exit to a small balcony on a rear facade of the house. The penthouse can be used as a billiard room, a bedroom, the nursery or a study room is designed. The blocks are connected by one wall that does a blocked out house economic in all respects. The blocked out house is executed from modern eco-friendly materials, such as: heater plates from expanded polystyrene, combined foam concrete with facing by a brick, a flexible tile, tehnoelast, eco flex. The house is equipped local warm and power supply at the expense of solar power plants and solar collectors. The color scale favorably approaches to the silent inhabited massif of the area. The project of a blocked out house will be perfectly suitable for continuous accommodation of several families from three – five people. On a rear site there is a place for a playground, a zone for landings and cultivation of cultural plants, and also a recreation area with the pool and an arbor. This project of a blocked out house can be part of inhabited small towns which consist as from standard, and blocked out houses. The blocked house successfully fits into an architectural complex of our city.

3D моделирование
