Introduction to PE 1 lesson.pptx

  • Количество слайдов: 23

Введение в нефтегазовый инжиниринг Манханова Ажар Ерлановна a_mankhanova@mail. ru Введение в нефтегазовый инжиниринг Манханова Ажар Ерлановна [email protected] ru

Нефть – это … природная маслянистая горючая жидкость со специфическим запахом, состоящая в основном Нефть – это … природная маслянистая горючая жидкость со специфическим запахом, состоящая в основном из сложной смеси углеводородов различной молекулярной массы и некоторых других химических соединений. Относится к каустобиолитам.

Первое установленное использование нефти по регионам мира Дата 6000— 4000 лет до н. э. Первое установленное использование нефти по регионам мира Дата 6000— 4000 лет до н. э. 5000 лет до н. э. 6 век до н. э. Регион мира Как использовалась Доказательство использования Нефть и её образования использовались в качестве вяжущего материала в строительстве. Подтверждено раскопками, установившими существование нефтяных промыслов. Индия Использовалась в качестве вяжущего материала в строительстве. В развалинах древнеиндийского города Мохенджо-Даро был обнаружен огромный бассейн, построенный 5 тысяч лет назад, дно и стены которого были покрыты слоем асфальта (продуктом окисления нефти). Вавилон По свидетельству Геродота, нефть широко Вавилонский царь Навуходоносор использовалась при создании стен и башен II топил нефтью гигантскую печь, и в Вавилона. Он же описывает древний способ добычи нефти из «известного колодца» , ней, согласно легенде, попытался сжечь трёх еврейских юношей, что ему расположенного недалеко от Ардерикки — не удалось. селения у Евфрата, где располагалось имение персидского царя Дария. Древний Египет Использовалась для бальзамирования умерших Древняя Греция В качестве зажигательной смеси, топлива Берега Евфрата Упоминания об использовании нефти есть у Плутарха и Диоскорида

Использование нефти Ø В средние века интерес к нефти, в основном, основывался на её Использование нефти Ø В средние века интерес к нефти, в основном, основывался на её Ø Ø способности гореть. С VII века н. э. . Сохранились сведения о «горючей воде — густе» , привезённой с Ухты в Москву при Борисе Годунове. До начала 18 века нефть преимущественно использовалась в натуральном, то есть непереработанном и неочищенном виде. Большое внимание на нефть в качестве полезного ископаемого было обращено только после того, как в Америке химиком Б. Силлиманом (1855), было доказано, что из неё можно выделить керосин — осветительное масло. Преимущественное использование переработанной нефти началось только во 2 -й половине 19 века, чему способствовал возникший в это время новый способ добычи нефти с помощью буровых скважин вместо колодцев. Первая в мире добыча нефти из буровой скважины состоялась в 1848 году на Биби-Эйбатском месторождении вблизи Баку

Физические свойства нефти Нефть — жидкость от светло-коричневого (почти бесцветная) до тёмно-бурого (почти чёрного) Физические свойства нефти Нефть — жидкость от светло-коричневого (почти бесцветная) до тёмно-бурого (почти чёрного) цвета (хотя бывают образцы даже изумрудно-зелёной нефти). Плотность 0, 65— 1, 05 (обычно 0, 82— 0, 95) г/см³; нефть, плотность которой ниже 0, 83, называется лёгкой, 0, 831— 0, 860 — средней, выше 0, 860 — тяжёлой.

Основные продукты переработки нефти Бензин Моторные масла Керосин Парафин Авиа топливо Сжиженный нефтяной газ Основные продукты переработки нефти Бензин Моторные масла Керосин Парафин Авиа топливо Сжиженный нефтяной газ Дизель Асфальт Смолы Нефтехимические вещества

Перегонка нефти A breakdown of the products made from a typical barrel of oil Перегонка нефти A breakdown of the products made from a typical barrel of oil

Порода коллектор Породы коллектора Песчаники Пески Известняки Конгломераты Порода коллектор Породы коллектора Песчаники Пески Известняки Конгломераты

Поры в матрице породы Поры в матрице породы

 Пористость - совокупная мера размеров и количества пор в твёрдом теле. Определяется как Пористость - совокупная мера размеров и количества пор в твёрдом теле. Определяется как отношение объема пор на полный объем твердого тела. Пористость коллекторов в эксплуатационных скважинах (в %) Пески – 20 -25 Песчаники – 10 -30 Карбонатные породы – 10 -20

Пористость и проницаемость Пористость и проницаемость

пористость проницаемость полная абсолютна я открытая эффективная относительная пористость проницаемость полная абсолютна я открытая эффективная относительная

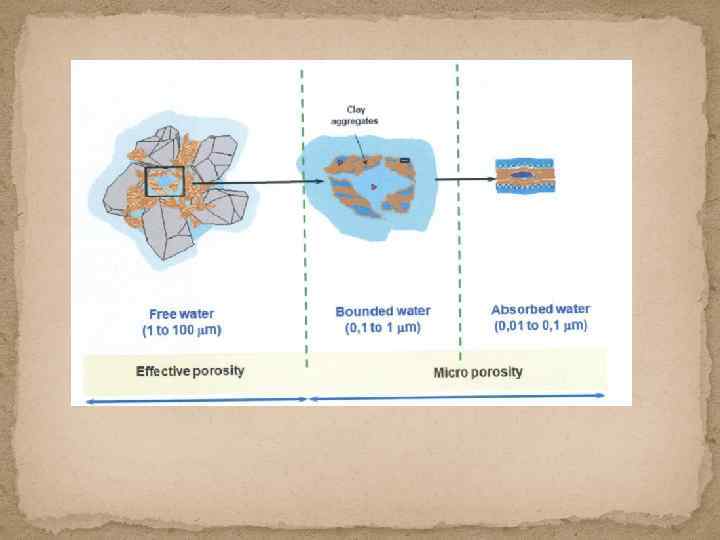

 Поры бывают разных форм и размеров Сообщаемость пор зависит от размеров поровых каналов Поры бывают разных форм и размеров Сообщаемость пор зависит от размеров поровых каналов

 Жидкость занимает поровое пространство - пустоты между зернами породы Жидкость занимает поровое пространство - пустоты между зернами породы

ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ

 Вследствие колебательных движений нарушается горизонтальное положение пластов осадочных горных пород и образуются пологие Вследствие колебательных движений нарушается горизонтальное положение пластов осадочных горных пород и образуются пологие прогибы (синеклизы) и вздутия (антеклизы). Складчатые движения приводят к образованию складок, характеризующихся антиклиналями и синклиналями

 В зависимости от положения осевой плоскости в пространстве и характера падения крыльев складка В зависимости от положения осевой плоскости в пространстве и характера падения крыльев складка может быть прямой, косой, опрокинутой, лежачей

Рис 4. Моноклиналь Рис. 6. Разрывные нарушения (по М. М. Судо): 1 — сброс, Рис 4. Моноклиналь Рис. 6. Разрывные нарушения (по М. М. Судо): 1 — сброс, 2 — взброс; 3 — сдвиг; 4 — надвиг; 5 — грабен, 6 — горст

ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ составляется на основе данных, полученных при комплексных наблюдениях, главным образом результатов изучения ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ составляется на основе данных, полученных при комплексных наблюдениях, главным образом результатов изучения керна, электрического и радиоактивного каротажа.

ГЕОЛОГИЧЕСКИЙ ПРОФИЛЬ ГЕОЛОГИЧЕСКИЙ ПРОФИЛЬ

СТРУКТУРНАЯ КАРТА Структурная карта — графическое изображение формы залегания кровли или подошвы какого-либо пласта СТРУКТУРНАЯ КАРТА Структурная карта — графическое изображение формы залегания кровли или подошвы какого-либо пласта с помощью горизонталей (изогипс).
