>ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ГЕОЛОГИЧЕСКИЙ ФАКУЛЬТЕТ КАФЕДРА ГЕОФИЗИКИ Применение комплекса геофизических ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ГЕОЛОГИЧЕСКИЙ ФАКУЛЬТЕТ КАФЕДРА ГЕОФИЗИКИ Применение комплекса геофизических методов при поисках месторождений меди в условиях Чукотского АО Научный руководитель: Воронова Т.А. Автор: Козак Д.Ю.

>Обзорная карта района работ Обзорная карта района работ

>Задачи работ выбор эффективного комплекса геофизических методов при оценке перспектив выявления медно-порфировых месторождений в Задачи работ выбор эффективного комплекса геофизических методов при оценке перспектив выявления медно-порфировых месторождений в пределах Ольховской площади Мургальской металлогенической зоны.

>Комплекс геофизических методов Магнитометрия Электроразведка методом ТЗ-ВП Комплекс геофизических методов Магнитометрия Электроразведка методом ТЗ-ВП

>Геофизическая аппаратура Наблюдения проводились с магнитометрами ММП-203, GSM-19TV, МИНИМАГ Для проведения электроразведочных наблюдений Геофизическая аппаратура Наблюдения проводились с магнитометрами ММП-203, GSM-19TV, МИНИМАГ Для проведения электроразведочных наблюдений использовался разработанный и изготовленный в ООО НПК "Элгео" (www.elgeo.ru) аппаратурно-программный комплекс АИЭ-2

>Результаты полевых наблюдений Карта аномального значения модуля вектора индукции магнитного поля (нТл) Результаты полевых наблюдений Карта аномального значения модуля вектора индукции магнитного поля (нТл)

>Результаты полевых наблюдений Карта графиков аномального значения модуля вектора индукции магнитного поля (нТл) Результаты полевых наблюдений Карта графиков аномального значения модуля вектора индукции магнитного поля (нТл)

>Результаты полевых наблюдений Схема расположения профилей ТЗ-ВП на геологической карте Результаты полевых наблюдений Схема расположения профилей ТЗ-ВП на геологической карте

>Пространственное сопоставление разрезов вызванной поляризуемости Пространственное сопоставление разрезов вызванной поляризуемости

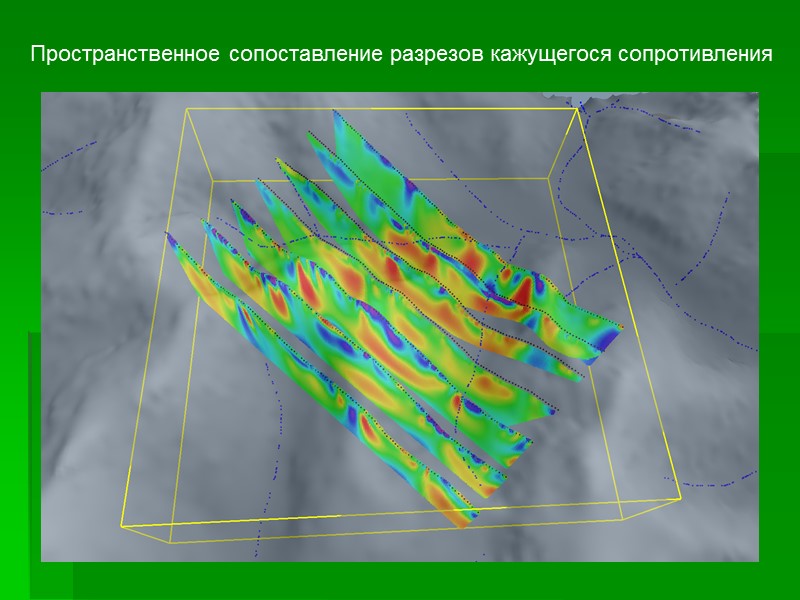

>Пространственное сопоставление разрезов кажущегося сопротивления Пространственное сопоставление разрезов кажущегося сопротивления

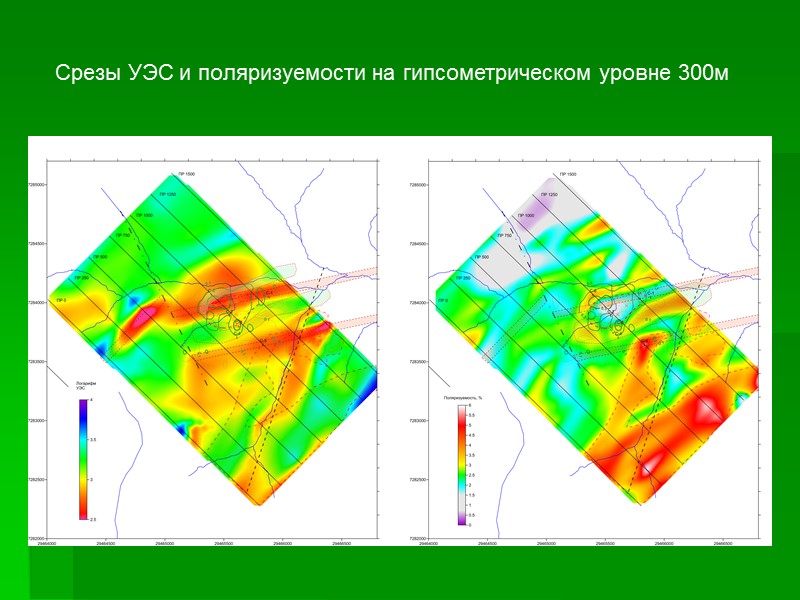

>Срезы УЭС и поляризуемости на гипсометрическом уровне 300м Срезы УЭС и поляризуемости на гипсометрическом уровне 300м

>Выбор комплекса геофизических методов при поисках месторождений меди Комплекс геофизических методов с целью Выбор комплекса геофизических методов при поисках месторождений меди Комплекс геофизических методов с целью поисков месторождений меди будет включать в себя: 1) магниторазведку 2) электроразведочные методы ТЗ-ВП и МПП.

>Обоснование выбора комплекса геофизических методов Магниторазведочные работы позволят получить результаты, Обоснование выбора комплекса геофизических методов Магниторазведочные работы позволят получить результаты, которые будут использоваться для геологической интерпретации геофизической информации: выявления комплексов пород, тектонических структур и т.п. В виду небольших размеров рудных тел наиболее эффективной будет площадная съемка по сети 100х20 (масштаб 1:10000)

>Обоснование выбора комплекса геофизических методов Метод ТЗ-ВП позволит с большой степенью Обоснование выбора комплекса геофизических методов Метод ТЗ-ВП позволит с большой степенью точности и наглядности продемонстрировать возможности электроразведки для геологического истолкования геофизических материалов, а так же прослеживать основные геологические структуры, определять их пространственное положение и элементы залегания.
