Водонапорные башни
Водонапорная башня — сооружение в системе водоснабжения для регулирования напора и расхода воды в водопроводной сети, создания её запаса и выравнивания графика работы насосных станций. Регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из нее в часы увеличенного водопотребления.
Водонапорная башня состоит из бака (резервуара) для воды, обычно цилиндрической формы, опорной конструкции (ствола) и отепляющего шатра вокруг бака. В районах с мягким климатом шатры можно не устраивать, но в этом случае бак должен иметь перекрытие. Высота водонапорной башни (расстояние от поверхности земли до низа бака) обычно не превышает 25 м, в редких случаях — 30 м; ёмкость бака — от нескольких десятков м³ (для малых водопроводов) до нескольких тысяч м³ (в больших городских и промышленных водопроводах). Оборудуются трубами для подачи и отвода воды, переливными устройствами для предотвращения переполнения бака, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт.
Одной из наиболее распространенных систем водонапорных башен является «Башня Рожновского» Объём башни – от 10 до 150 м. куб. Чаще всего резервуар водонапорной башни изготавливается прямоугольной или округлой формы, соотношение между диаметром и высотой которого зависит от индивидуальных архитектурностроительных и технологических параметров.
• Конструкция башни состоит из следующих основных частей (Типовой проект 901 -5 -29): 1 - напорно-разводящий трубопровод 2 - грязевая труба 3 - фундаментные штыри 4 - бетонный фундамент 5 - земляная обсыпка 6 - ствол башни 7, 8 - наружная и внутренняя лестницы 9 - люк 10 - вентиляционный патрубок 11 - крыша 12 - льдоудерживатели 13 - бак
Принцип работы ВБ Бак водонапорной башни оборудуют нагнетательной, разборной, переливной и грязевой трубами. Нагнетательную трубу выводят несколько выше максимального уровня воды в баке, разборную — устанавливают на 10 — 15 см выше дна бака во избежание попадания в водопроводную сеть осадка. Часто нагнетательную и разборную трубы объединяют в общий подающеразборный стояк.
Водонапорные башни бывают железобетонные, стальные, кирпичные и деревянные. Наиболее широко распространены в городском и промышленном водоснабжении железобетонные. Железобетонные водонапорные башни различают двух типов: со стволом в виде сплошного железобетонного цилиндрического стакана и со стволом из опорных колонн. Типовые железобетонные водонапорные башни (монолитные) высотой от 20 до 35 ж с баком емкостью от 50 до 800 м 3 предназначаются для противопожарно-питьевого и производственного водоснабжения. При проектировании и строительстве В. б. все более внедряется предварительно напряженный и сборный железобетон, повышающие водонепроницаемость стенок баков и дающие экономию материалов. Использование сборного железобетона позволяет вести строительство индустриальными методами
Кирпичные водонапорные башни применяются главным образом в железнодорожном водоснабжении. Их строят только там, где по местным условиям использование кирпича более экономично, чем железобетона. Водонапорные башни из кирпича с двумя и тремя железобетонными баками (для питьевой и производственной воды) предназначены для водоснабжения промышленных предприятий. Высота их 36 м, емкость каждого бака от 100 до 300 кубометров. В сельском хозяйстве распространены кирпичные водонапорные башни небольшой высоты от 8 до 16 м и емкостью 25— 50 кубометров.
Деревянные водонапорные башни применяются во временных и небольших с. -х. водопроводах, когда требуются небольшие высота башни и емкость бака. Опора такой В. б. представляет собой решетчатую конструкцию из пиломатериала или круглого леса. Баки деревянные из клепок, стянутых стальными обручами, или металлические.
При устройстве деревянных водонапорных башен трубы, идущие к баку, предохраняют от замерзания, помещая их в вертикальной деревянной шахте, заполняемой теплоизоляционным материалом (опилками, шлаком и т. п. ). В целях увеличения срока службы и защиты от пожара деревянные детали водонапорной башни пропитывают антисептическими растворами и покрывают огнестойкими красками.
Гиперболоидная водонапорная башня Шухова. (1896) При конструировании гиперболоидной башни Шухов использовал известное в геометрии свойство образования поверхности однополостного гиперболоида при вращении прямой вокруг оси, которое до сих пор не находило применения в строительстве. Это позволило отказаться от трудоемких гнутых стальных элементов, дорогих и сложных в сборке. Десять лет спустя, без указания приоритета Шухова, гиперболоид был использован для смотровых башен американского военного флота.

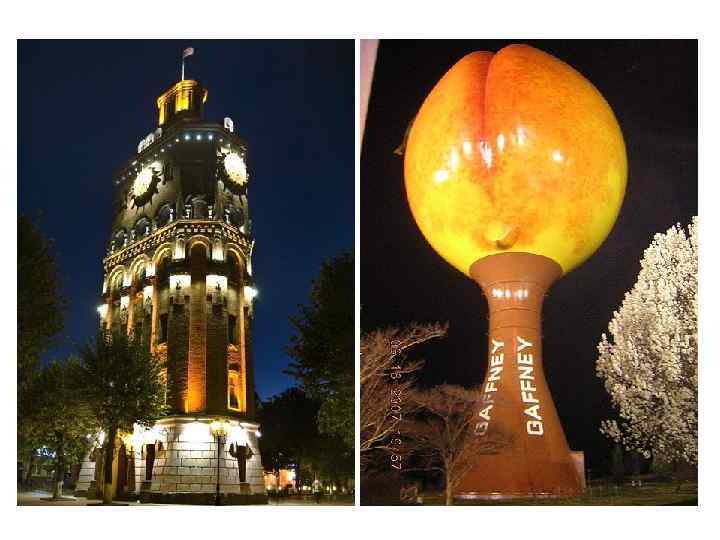

немного полюбуемся:
Спасибо за внмание
