Тема 1 Основи будови військової техніки зв’язку
Заняття 4 Загальні відомості про види модуляції (маніпуляції). 1. Ознайомити з видами модуляції. 2. Ознайомити з видами маніпуляції (телеграфії). НАВЧАЛЬНІ ТА ВИХОВНІ ЦІЛІ:
1. Відомості про телефонні види модуляції (АМ, ОМ, ЧМ). 2. Відомості про телеграфні види модуляції (маніпуляції) АТ, ЧТ, ДЧТ, ФТ, ОФТ. НАВЧАЛЬНІ ПИТАННЯ:
1. Відомості про телефонні види модуляції (АМ, ОМ, ЧМ).
Формування радіосигналів: – перенос НЧ сигнала в область ВЧ сигналів, здатних ефективно випромінюватись в навколишнє середовище, - здійснюється шляхом впливу первинного НЧ сигналу на один або декілька параметрів ВЧ коливання (амплітуда, частота, фаза та інш.)
Основні види керування ВЧ коливаннями: Модуляція (первинний НЧ сигнал безперервний) Маніпуляція (первинний НЧ сигнал дискретний)
Вимоги до збуджувачів при формуванні радіосигналів: зберегти точність і стійкість робочих частот збуджувача; вкласти спектр сигналу в межі необхідної смуги; звести до мінімуму викривлення (нелінійні, амплітудно-частотні, фазо-частотні); виключити засорення сигналу різними перешкодами (фони змінного струму і т.д.) Для реалізації даних вимог радіосигнали спочатку формують на фіксованих достатньо низьких частотах, а потім переносять на робочі ВЧ.

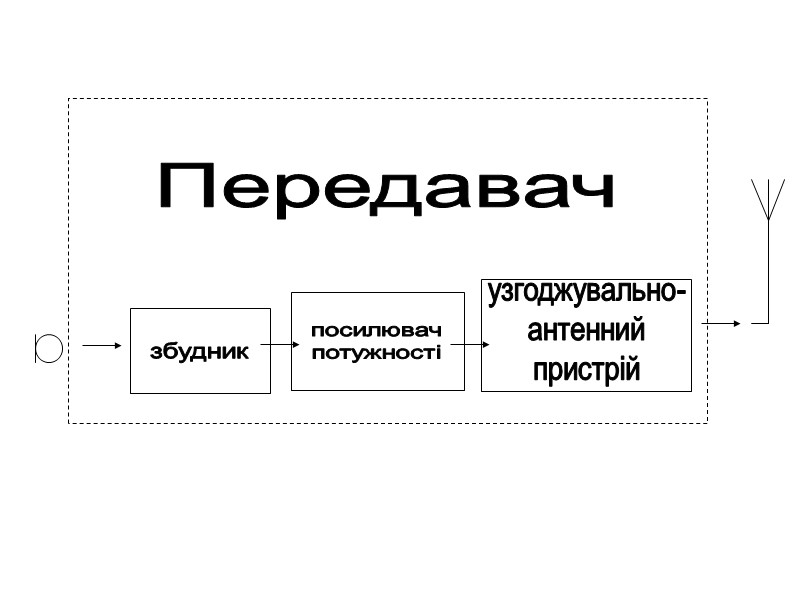

Загальна структурна схема типового збуджувача Пристрій формування радіосигналів Тракт переносу радіосигналів в робочий діапазон Пристрій управління збуджувачем Синтезатор опорних частот НЧ команди Р/с
Види телефонних радіосигналів: Телефонний радіосигнал з амплітудною модуляцією - ТЛФ АМ (А3) Телефонний радіосигнал з однополосною модуляцією - ТЛФ ОМ Телефонний радіосигнал з частотною модуляцією - ТЛФ ЧМ (F3)
Телефонний радіосигнал з амплітудною модуляцією ТЛФ АМ (А3) Первинний безперервний сигнал впливає на амплітуду ВЧ коливання
Uнч Uнч при відсутності напруги, яка модулює, амплітуда несучої постійна; при модуляції відбувається збільшення або зменьшення амплітуди ВЧ коливання.
Недоліки ТЛФ АМ: низька завадостійкість (тому що на бічні смуги частот витрачається мала кількість енергії – в основному на несучу; - велика ширина спектру сигналу (біля 7 кГц).
Uнч Uнч

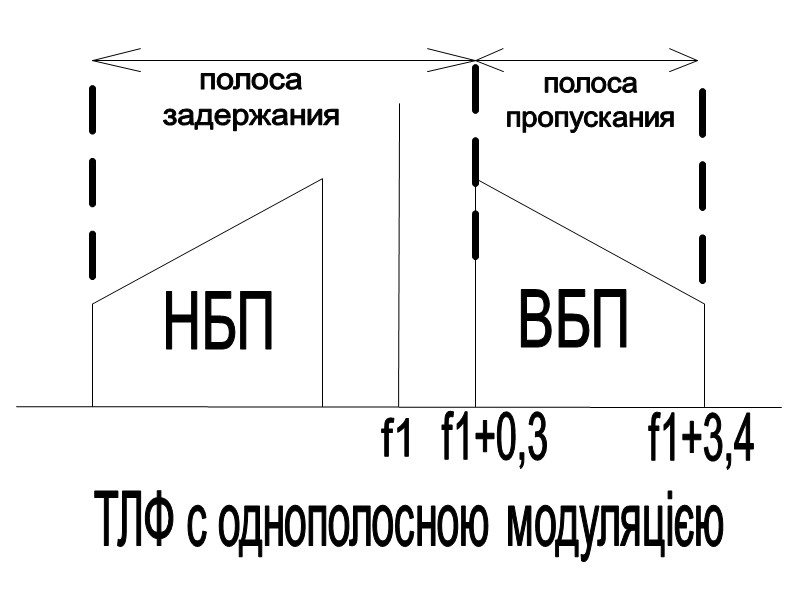

Телефонний радіосигнал з однополосною модуляцією -ТЛФ ОМ Первинний безперервний сигнал впливає на амплітуду та частоту ВЧ коливання. По структурі ці сигнали співпадають з верхніми (ВБ) та нижніми бічними (НБ) смугами ТЛФ АМ сигналу. Основний спосіб формування – фільтровий: виділення за допомогою фільтра однієї з бічних смуг ТЛФ АМ сигналу. Несуча подавлена частково або повністю, в більшості радіостанцій передбачена робота по ВБ, НБ та по двом одночасно ВБ+НБ (двоканальна робота), при цьому обидва канали можуть використовуватись для передачі однакової або різної інформації.
Приклади сигналів ТЛФ ОМ: А3J – ТЛФ ОМ з подавленою несучою до рівня 3% A3A – ТЛФ ОМ з послабленою несучою до рівня 10% А3Н – ТЛФ ОМ з повною несучою рівнем 50% А1 – верхня бічна смуга В1 – нижня бічна смуга А3Н-А1 – ТЛФ ОМ з повною несучою рівнем 50 % по верхній бічній смузі А3В-1к подавл. – двоканальна телефонія ВБ+НБ з передачею однакової інформації (1к) по бічним смугам, рівень несучої 10% (подавл.) А3В-2к ослаб. – двоканальна телефонія ВБ+НБ з передачею різної інформації (2к) по бічним смугам, рівень несучої 50% (ослаб.)
Переваги ТЛФ ОМ: ширина спектру майже в двічі менше за АМ сигнал (3,1 кГц); вся енергія передавача використовується на корисний сигнал (бічна смуга); висока завадостійкість.
Формування ТЛФ ОМ АО Полосовий фильтр ПФ Балансний змішувач Підсилювач Амплітудний обмежувач НЧ (0,3-3,4) кГц Fн (ВЧ) 3% 10% 50% АМ ОМ Рівень несучої частоти Основний спосіб формування – фільтровий: виділення за допомогою полосового фільтра однієї з бічних смуг ТЛФ АМ сигналу (інші - фазокомпенсаційний, комбінований фазофільтровий, синтетичний).

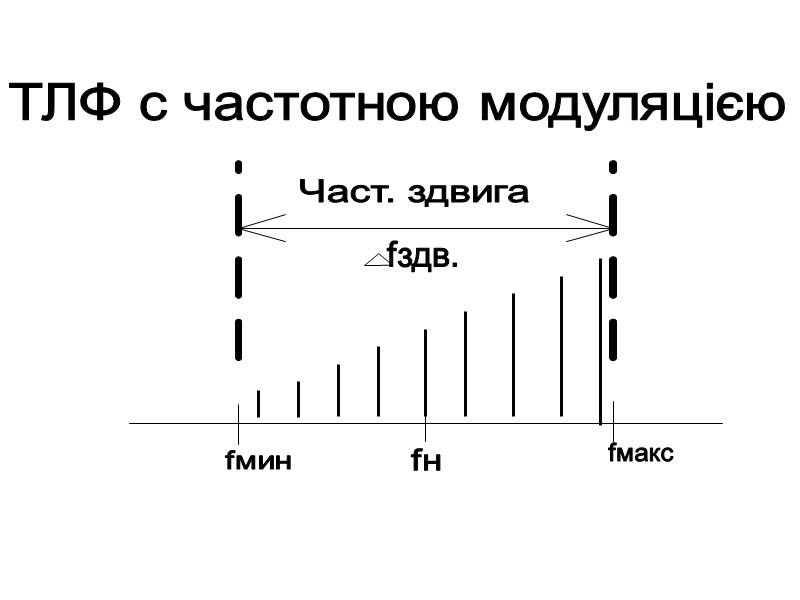

Телефонний радіосигнал з частотною модуляцією - ТЛФ ЧМ (F3) Первинний безперервний сигнал впливає на частоту ВЧ коливання. ТЛФ ЧМ сигнал має добру завадостійкість та досить широкий спектр частот, тому застосовується, як правило, в УКХ діапазоні, який має велику частотну ємність.
амплітуда несучої залишається незмінною, частота коливання змінюється симетрично в бік підвищення або зниження, відносно середнього значення несучої. Відхилення частоти від середнього значення несучої в процесі модуляції – девіація частоти, вона пропорційна рівню модульованого сигналу.

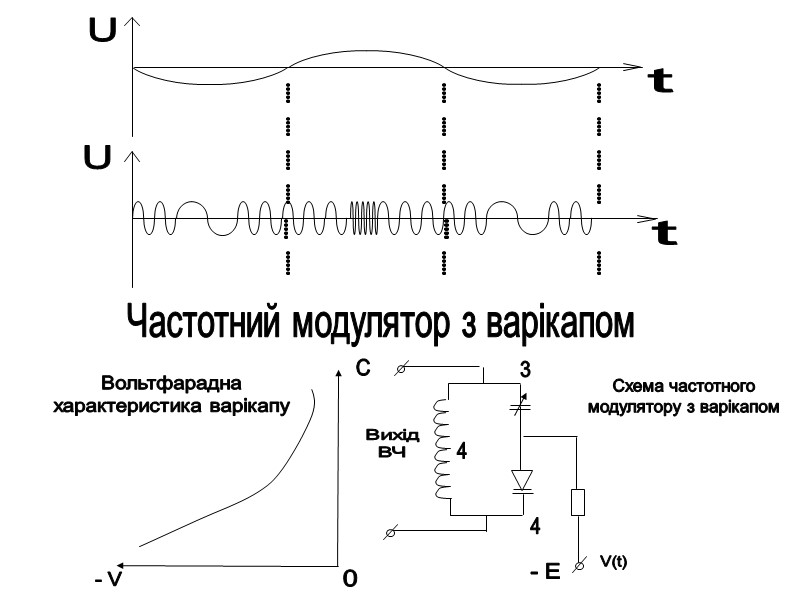

ТЛФ ЧМ (F3) Основний спосіб формування – вплив на частоту автогенератора по закону первинного НЧ сигналу (модулюючої функції). В якості керуємих елементів використовуються варікапи (конденсатор, керуємий зовнішньою НЧ напругою) або польові транзистори, які мають нелінійну характеристику.
2. Відомості про телеграфні види модуляції (маніпуляції) АТ, ЧТ, ДЧТ, ФТ, ОФТ.
Телеграфні види модуляції (маніпуляції) Телеграфний радіосигнал з амплітудною маніпуляцією або телеграфією - ТЛГ АТ (А1) Телеграфний радіосигнал з частотною маніпуляцією або телеграфією - ТЛГ ЧТ (F1) Телеграфний радіосигнал з подвійною частотною маніпуляцією або телеграфією - ТЛГ ДЧТ (F6) Телеграфний радіосигнал з фазовою маніпуляцією - ТЛГ ФТ та відносно фазовою маніпуляцією - ТЛГ ОФТ (F9)

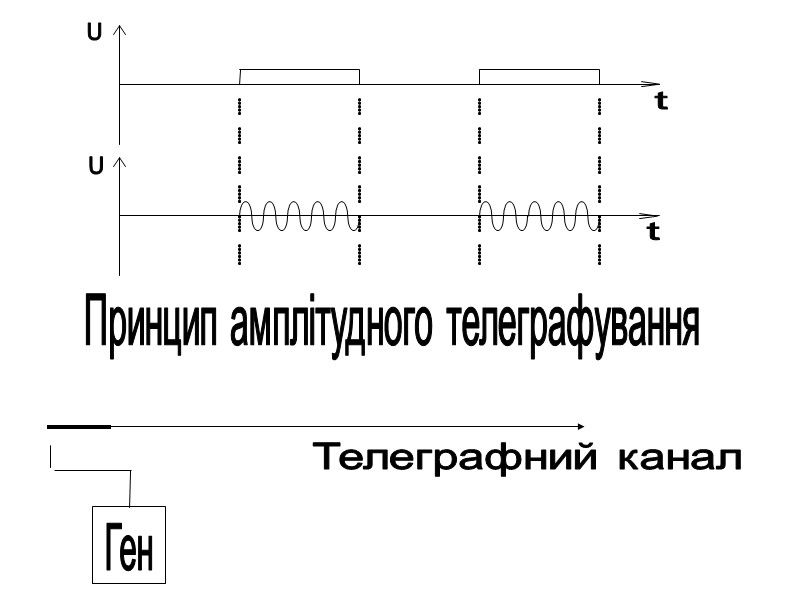

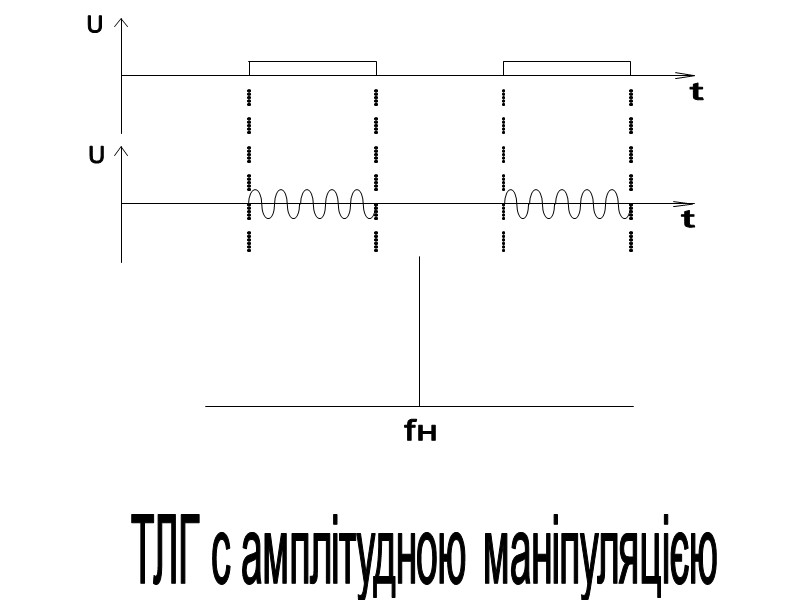

Телеграфний радіосигнал з амплітудною маніпуляцією або телеграфією - ТЛГ АТ (А1) Первинний дискретний сигнал впливає на амплітуду ВЧ коливання.
запирання збуджувача передавача при передачі „0”, відпирання збуджувача передавача при передачі „1” (випромінювання несучої частоти). При реальних швидкостях передачі сигнал АТ вважається самим вузькосмуговим сигналом.
ТЛГ АТ (А1) Досі використовується в сучасних радіостанціях, тому що: передача інформації здійснюється кодом Морзе (ТЛГ ключ або електронний датчик); прийом інформації – на слух, що забезпечує високу завадостійкість. Формування ТЛГ АТ пов’язане з необхідністю виключити попадання коливань ВЧ в антену при закритому збуджувачі (особливо в режимі симплекс); створити оптимальну форму елементів сигналу, яка при мін. ширині спектру забезпечить його добре слухове сприяття.
t Рост амплітуди 2-3 мс Спад амплітуди 5-8 мс

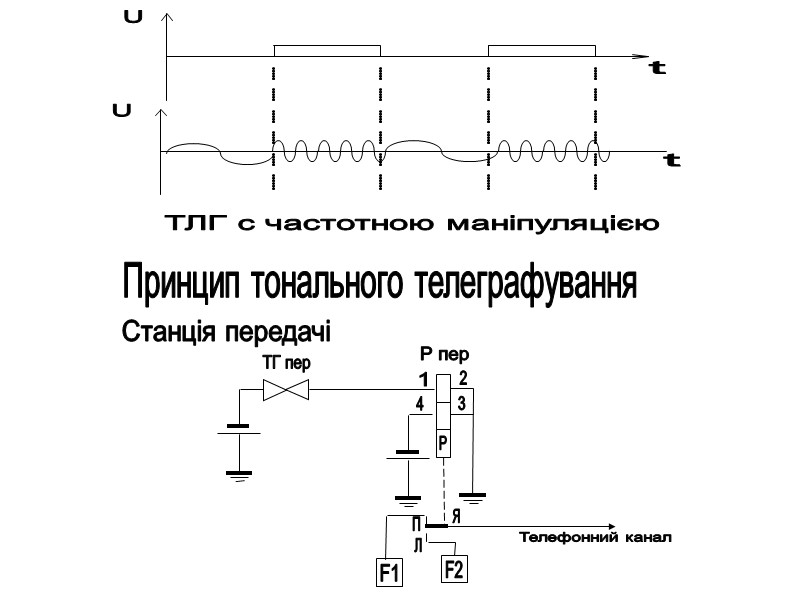

Телеграфний радіосигнал з частотною маніпуляцією або телеграфією - ТЛГ ЧТ (F1) Первинний дискретний сигнал впливає на частоту ВЧ коливання.
Передавач працює безперервно: Частота коливання змінюється у відповідності до знака: „0” – відтиснення – F1, „1” – натиснення – F2. Частоти маніпуляції розміщені симетрично, відносно середнього значення частоти несучої, на яку настроюється передавач.
Різниця між частотами „натиснення” і „відтиснення” називається частотним зсувом і вимірюється в Гц. Приклади: ЧТ-125 (125 – частотний зсув), F1-250, ЧТ-500, F1-1000, ЧТ-6000.
ТЛГ ЧТ (F1) Способи формування ТЛГ ЧТ – вплив на частоту автогенератора. Застосовуються кварцові генератори з термостатуванням і герметизацією, а також дискретні інтегральні мікросхеми.
Телеграфний радіосигнал з подвійною частотною маніпуляцією або телеграфією - ТЛГ ДЧТ (F6) Формується у випадку, коли два незалежних дискретних сигнала впливають на частоту ВЧ коливання.
Різниця між сусідніми частотами (fа і fб, fв і fг) називається частотним зсувом і вимірюється в Гц. Приклади: ДЧТ-250, F6-500, ДЧТ-1000.

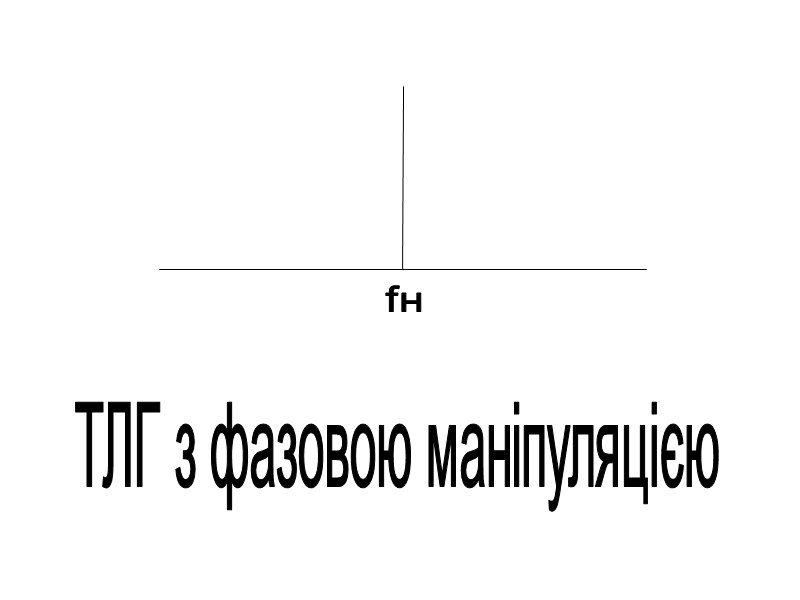

Телеграфний радіосигнал з фазовою маніпуляцією - ТЛГ ФТ та відносно фазовою маніпуляцією - ТЛГ ОФТ (F9) Первинний дискретний сигнал впливає на фазу ВЧ коливання. При формуванні ФТ сигналу інформація заложена в зміні фази з приходом нової посилки – „0” або „1”.
При формуванні ОФТ сигналу інформація заложена в різниці фаз сусідніх посилок – cos (f1-(f1-1)), де f1 – фаза 1-ї посилки, при цьому фаза змінюється тільки з приходом „1”.
Сигнал ТЛГ ОФТ має більшу завадостійкість та достовірність при передачі інформації в порівнянні з ТЛГ ФТ. Практично сигнали ТЛГ ОФТ (F9) застосовуються: при роботі в режимі швидкодії (швидкості до 250 Бод), при передачі телеграфної інформації (швидкості – 300 або 500 Бод). Приклади: F9-100, F9-250, F9-300, F9-500.
Завдання на самостійну роботу: Основні технічні характеристики радіопередавачів. Основні технічні характеристики радіоприймачів. Принцип формування телефонних та телеграфних сигналів Література: Опорний конспект. Роздатковий матеріал заняття. Методичний посібник “Основи техніки проводового та радіозв’язку ”. ОНАЗ, 2007 р.
Тематика рефератів: 1. Основи зв’язку. 2. Основи радіопередачі та радіоприйому. 3. Антени та розповсюдження радіохвиль. 4. Загальні відомості про види модуляції (маніпуляції).
