В зависимости от физической природы возникновения информационных сигналов

В зависимости от физической природы возникновения информационных сигналов, среды их распространения технические каналы утечки акустической (речевой) информации можно разделить на прямые акустические (воздушные), виброакустические (вибрационные), акустооптические (лазерные), акустоэлектрические и акустоэлектромагнитные (параметрические). Речевой сигнал является сложным акустическим сигналом в диапазоне частот от 200. . . 300 Гц до 4. . . 6 к. Гц.

Для перехвата речевой информации по виброакустическим каналам в качестве средств акустической разведки используются электронные стетоскопы и закладные устройства с датчиками контактного типа. Наиболее часто для передачи информации с таких закладных устройств используется радиоканал, поэтому их называют радиостетоскопами

Рис. 2. Перехват речевой информации с использованием электронных стетоскопов из смежных помещений, принадлежащих другим организациям (учреждениям) и расположенным в том же здании, что и выделенные помещения

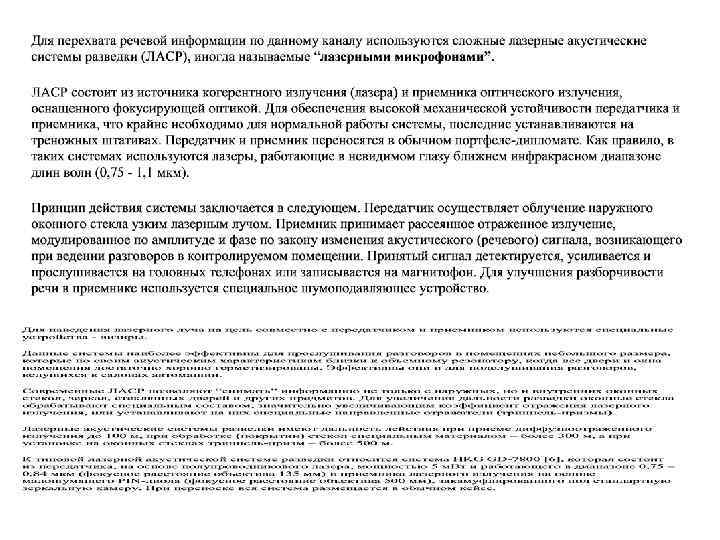

Рис. 5. Перехват речевой информации с использованием лазерной акустической системы разведки путем “лазерного зондирования” оконных стекол

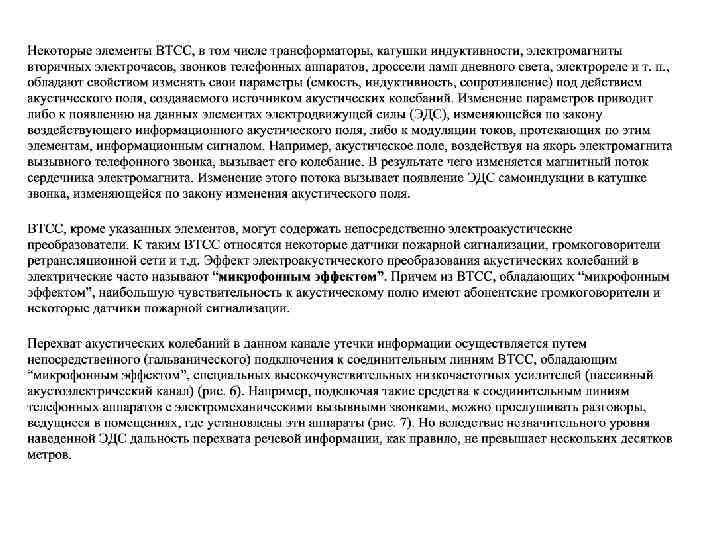

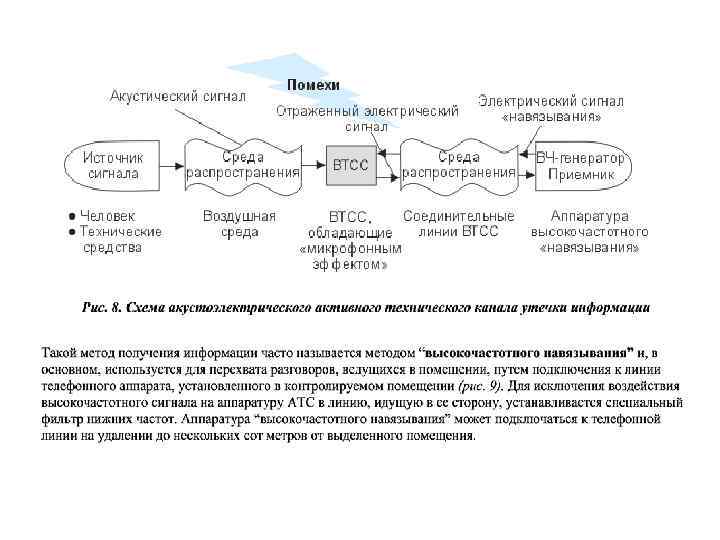

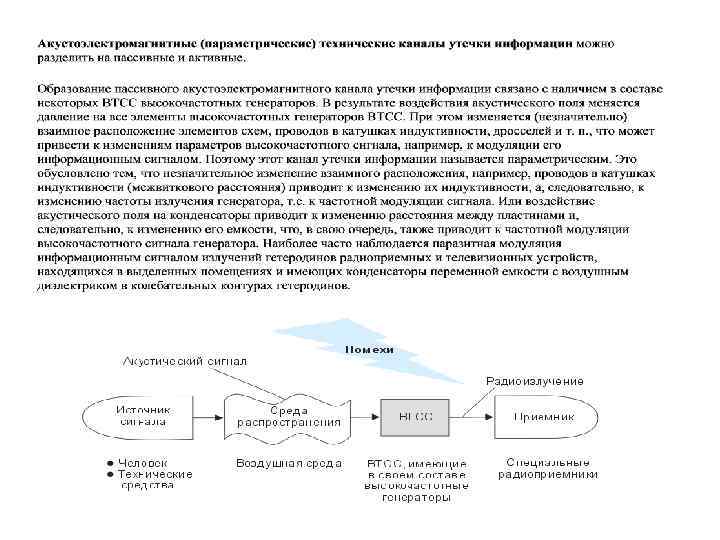

Акустоэлектрические и акустоэлектромагнитные (параметрические) технические каналы утечки информации Акустоэлектрические технические каналы утечки информации возникают в следствие преобразования информативного сигнала из акустического в электрический за счет “микрофонного” эффекта в электрических элементах вспомогательных технических средств и систем (ВТСС). Рис. 6. Схема акустоэлектрического пассивного технического канала утечки информации

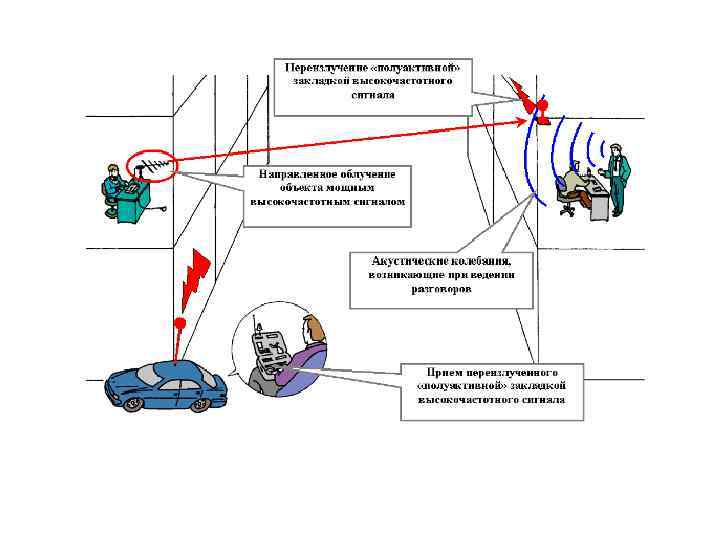

При облучении мощным высокочастотным сигналом помещения, в котором установлено такое закладное устройство, в последнем при взаимодействии облучающего электромагнитного поля со специальными элементами закладки (например, четвертьволновым вибратором) происходит образование вторичных радиоволн, т. е. переизлучение электромагнитного поля. А специальное устройство закладки (например, объемный резонатор) обеспечивает амплитудную, фазовую или частотную модуляцию переотраженного сигнала по закону изменения речевого сигнала. Подобного вида закладки иногда называют полуактивными или эндовибраторами. Для перехвата информации по данному каналу кроме закладного устройства необходимы специальный высокочастотный генератор с направленной антенной и специальный радиоприемник. Дальность действия таких систем может составлять несколько сот метров.

Рис. 19. К принципу утечки информации через ВИП В некоторых случаях при электропитании ТСПИ напрямую от сети переменного тока в этой сети может возникать неравномерность токопотребления. Закон изменения энергии потребления говорит об обработке сигналов УНЧ, работе печатающих устройств, телеграфных аппаратов и т. д. При наличии прямого доступа к кабелям электропитания переменного тока возможен перехват информативных сигналов средствами разведки ПЭМИН.

Рис. 20. К принципу утечки информации по цепям заземления
