Точечный источник излучает сферические волны Линейный источник

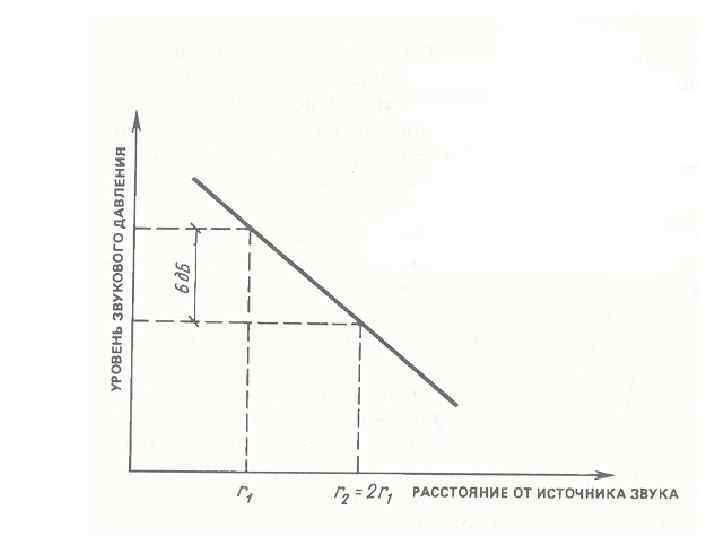

Точечный источник излучает сферические волны

Линейный источник излучает цилиндрические волны

Эквивалентный (по энергии) уровень звука в д. БА экв - изменяющийся во времени уровень звука непостоянного шума в д. БА - время наблюдения - текущее время

Шумовая характеристика потока средств автомобильного транспорта – эквивалентный уровень звука в д. БА на расстоянии 7, 5 м от оси первой полосы движения

Методы защиты от шума • Снижение шума в источнике шума – инженерно -технические и организационно-административные методы • Снижение шума по пути его распространения от источника до защищаемого объекта – градостроительные и строительно-акустические методы • Снижение шума в объекте шумозащиты – конструктивно-строительные и планировочные методы

Градостроительные методы защиты от шума • Зонирование территорий • Минимально допустимые расстояния от границ зон, являющихся источниками шума • Дифференцирование улиц и дорог, уменьшение числа перекрестков • Исключение сквозного проезда через микрорайоны • Использование шумозащитных свойств рельефа местности • Рациональная планировка микрорайона • Дополнительное средство – зеленые насаждения

1 – магистраль 2 – зона экранирования нежилыми зданиями 3 – зона жилой застройки 4 – зона школ, детских садов 5 – зона экранирования шумозащитными жилыми зданиями

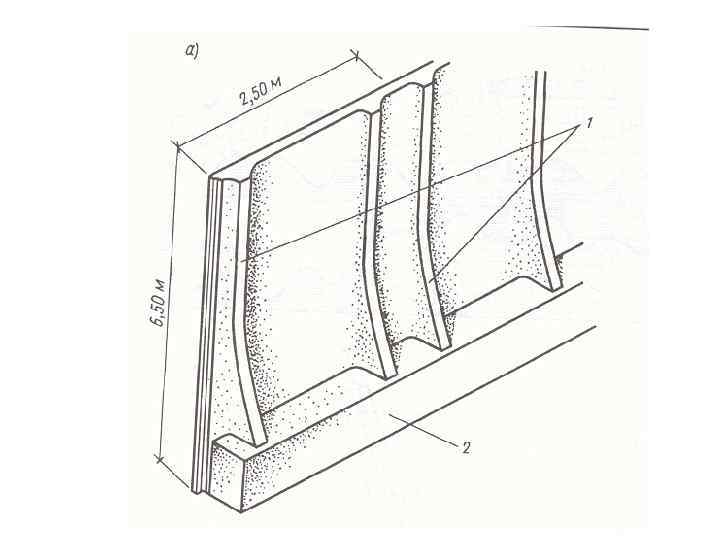

Шумозащитный экран-стенка

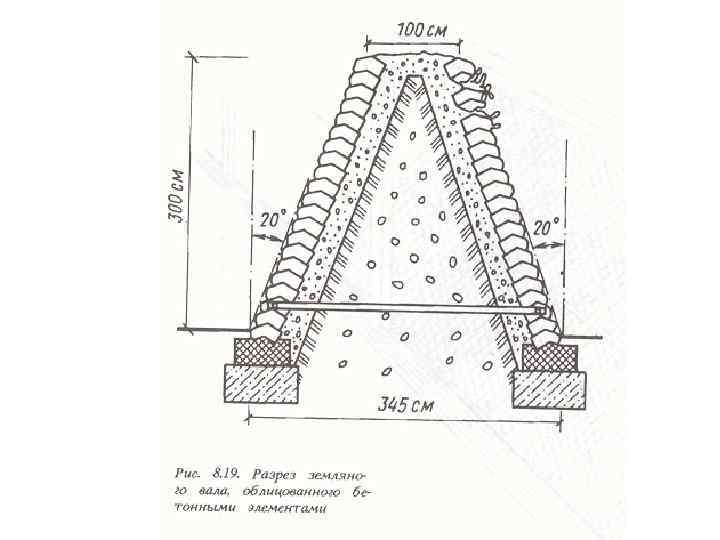

Шумозащитный экран-насыпь

Шумозащитный экран-выемка

Шумозащитный экран-терраса

Комбинированные экраны

Комбинированные экраны

Экран-галерея

Экран- тоннель

Экран – здание нежилого назначения

Экран – шумозащитный жилой дом

Шумозащитные жилые здания • Дома со специальной архитектурнопланировочной структурой • Дома с повышенной звукоизоляцией

Расчет ожидаемых уровней шума в жилых микрорайонах • Выявление источников шума и определение их шумовых характеристик • Выбор расчетных точек • Определение допустимых уровней шума в расчетных точках • Определение ожидаемых уровней шума в расчетных точках • Определение требуемого снижения уровней шума • Выбор мероприятий для обеспечения требуемого снижения шума, проектирование шумозащиты • Проверочный расчет

Ожидаемые уровни шума • Расчетная точка расположена на территории LА тер =LА экв – сумма снижений (за счет расстояния, экранов, влияния покрытия, затухания в воздухе, зеленых насаждений и т. п. ) LА тер м – ожидаемый уровень шума в д. БА на территории LА экв – шумовая характеристика источника в д. БА • Расчетная точка расположена в помещении LА пом = LА тер – RА ок LА пом – ожидаемый уровень шума в помещении в д. БА LА тер – уровень шума на территории в 2 м от ограждения в д. БА RА ок – снижение уровня шума конструкцией окна в д. БА
