Типичные задачи РМС-2150 и Мобильного терминала. ЗАО Типичные задачи РМС-2150 и Мобильного терминала. ЗАО "Радио и Микроэлектроника" 2016 год

Взаимодействие устройств в системе РМС-2150 RS-485 RF SMS GSM XML RS-485 МКС PLC RF Взаимодействие устройств в системе РМС-2150 RS-485 RF SMS GSM XML RS-485 МКС PLC RF МТ GSM РМ 071 РМС-2150 GSM GPRS Radio RS-485

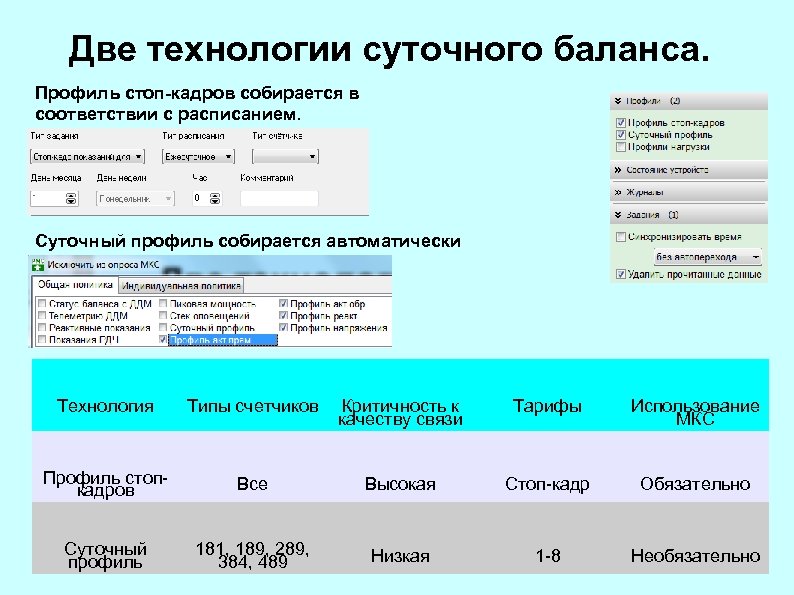

Две технологии суточного баланса. Профиль стоп-кадров собирается в соответствии с расписанием. Суточный профиль собирается Две технологии суточного баланса. Профиль стоп-кадров собирается в соответствии с расписанием. Суточный профиль собирается автоматически Технология Типы счетчиков Критичность к качеству связи Тарифы Использование МКС Профиль стопкадров Все Высокая Стоп-кадр Обязательно Суточный профиль 181, 189, 289, 384, 489 Низкая 1 -8 Необязательно

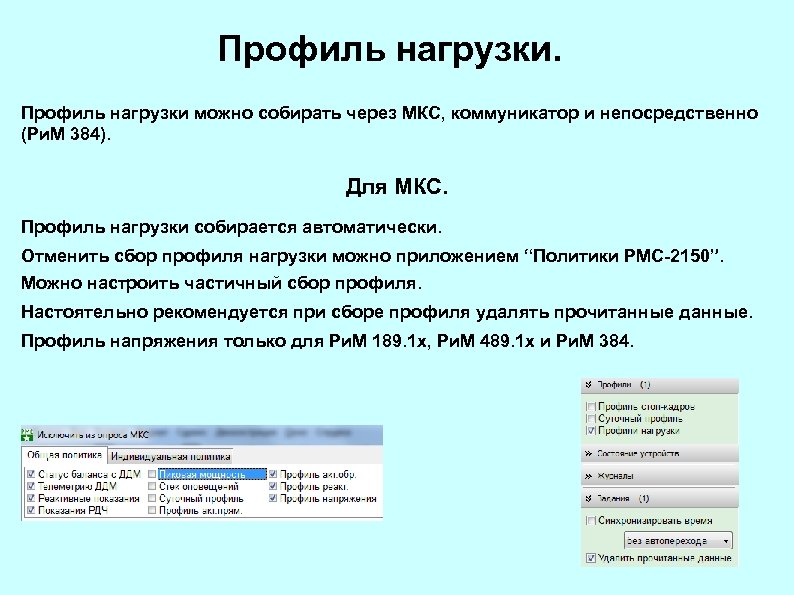

Профиль нагрузки можно собирать через МКС, коммуникатор и непосредственно (Ри. М 384). Для МКС. Профиль нагрузки можно собирать через МКС, коммуникатор и непосредственно (Ри. М 384). Для МКС. Профиль нагрузки собирается автоматически. Отменить сбор профиля нагрузки можно приложением “Политики РМС-2150”. Можно настроить частичный сбор профиля. Настоятельно рекомендуется при сборе профиля удалять прочитанные данные. Профиль напряжения только для Ри. М 189. 1 х, Ри. М 489. 1 х и Ри. М 384.

Профиль нагрузки. Для просмотра рекомендуется приложение “Точка учета”. Графическая форма (интервальные показания). Табличная форма Профиль нагрузки. Для просмотра рекомендуется приложение “Точка учета”. Графическая форма (интервальные показания). Табличная форма (интегральные показания).

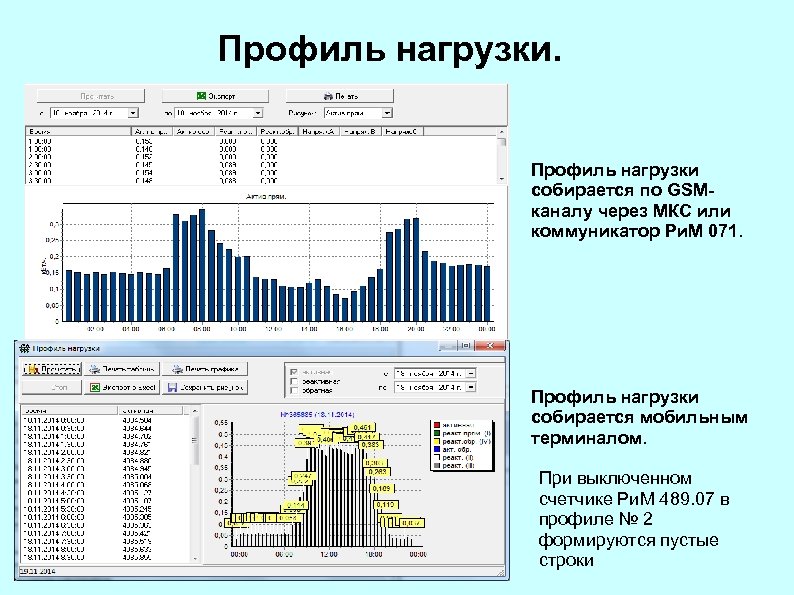

Профиль нагрузки. Профиль нагрузки собирается по GSMканалу через МКС или коммуникатор Ри. М 071. Профиль нагрузки. Профиль нагрузки собирается по GSMканалу через МКС или коммуникатор Ри. М 071. Профиль нагрузки собирается мобильным терминалом. При выключенном счетчике Ри. М 489. 07 в профиле № 2 формируются пустые строки

Три технологии работы с GPRS. Описываем параметры регистрации МКС в сети GPRS. Технология Статический Три технологии работы с GPRS. Описываем параметры регистрации МКС в сети GPRS. Технология Статический IP Модем компьютера Передаваемые данные определяются Управление МКС GPRS Компьютер Голосовой вызов, GPRS Заранее Нет TCP-сервер Компьютер Не требуется Заранее Нет TCP-клиент МКС Не требуется В момент сбора данных Да

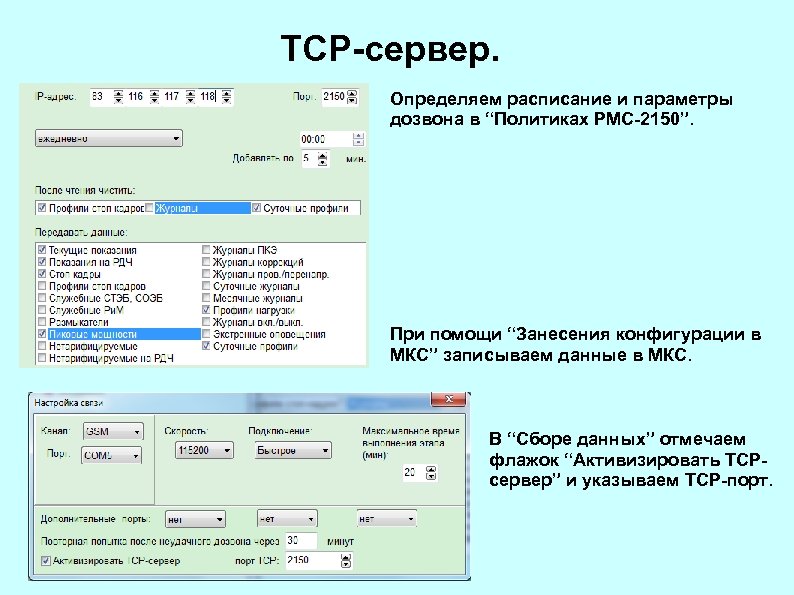

TCP-сервер. Определяем расписание и параметры дозвона в “Политиках РМС-2150”. При помощи “Занесения конфигурации в TCP-сервер. Определяем расписание и параметры дозвона в “Политиках РМС-2150”. При помощи “Занесения конфигурации в МКС” записываем данные в МКС. В “Сборе данных” отмечаем флажок “Активизировать TCPсервер” и указываем TCP-порт.

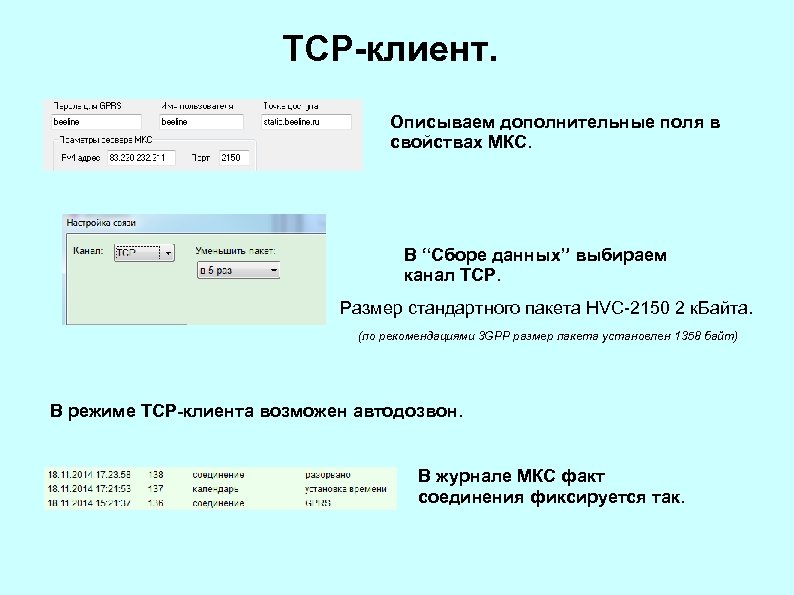

TCP-клиент. Описываем дополнительные поля в свойствах МКС. В “Сборе данных” выбираем канал TCP. Размер TCP-клиент. Описываем дополнительные поля в свойствах МКС. В “Сборе данных” выбираем канал TCP. Размер стандартного пакета HVC-2150 2 к. Байта. (по рекомендациями 3 GPP размер пакета установлен 1358 байт) В режиме TCP-клиента возможен автодозвон. В журнале МКС факт соединения фиксируется так.

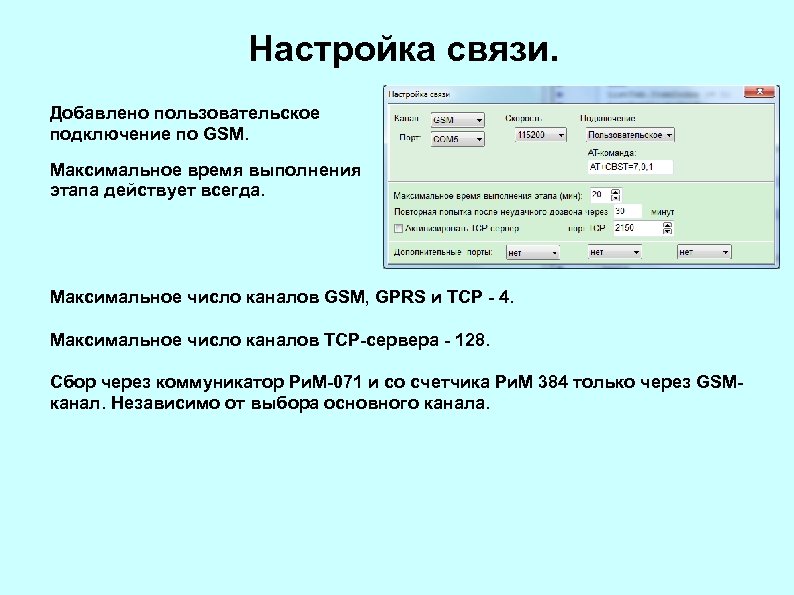

Настройка связи. Добавлено пользовательское подключение по GSM. Максимальное время выполнения этапа действует всегда. Максимальное Настройка связи. Добавлено пользовательское подключение по GSM. Максимальное время выполнения этапа действует всегда. Максимальное число каналов GSМ, GPRS и TCP - 4. Максимальное число каналов TCP-сервера - 128. Сбор через коммуникатор Ри. М-071 и со счетчика Ри. М 384 только через GSMканал. Независимо от выбора основного канала.

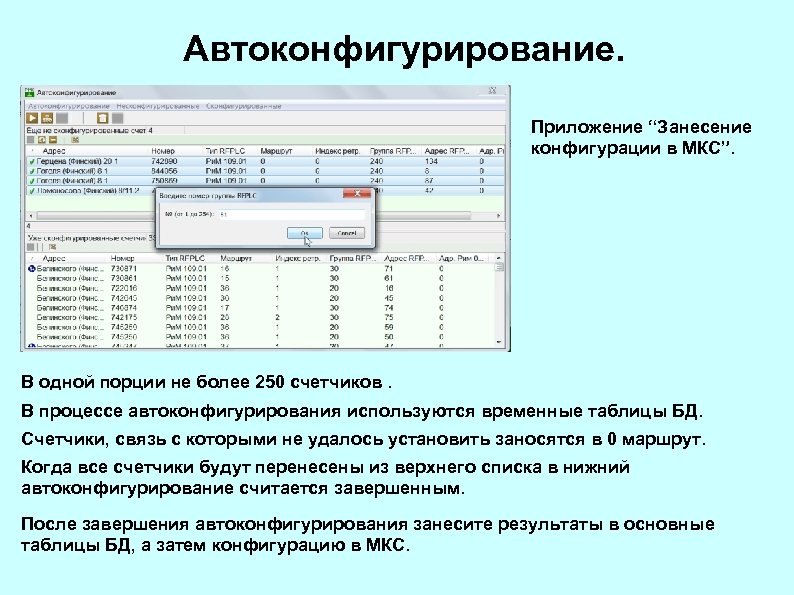

Автоконфигурирование. Приложение “Занесение конфигурации в МКС”. В одной порции не более 250 счетчиков. В Автоконфигурирование. Приложение “Занесение конфигурации в МКС”. В одной порции не более 250 счетчиков. В процессе автоконфигурирования используются временные таблицы БД. Счетчики, связь с которыми не удалось установить заносятся в 0 маршрут. Когда все счетчики будут перенесены из верхнего списка в нижний автоконфигурирование считается завершенным. После завершения автоконфигурирования занесите результаты в основные таблицы БД, а затем конфигурацию в МКС.

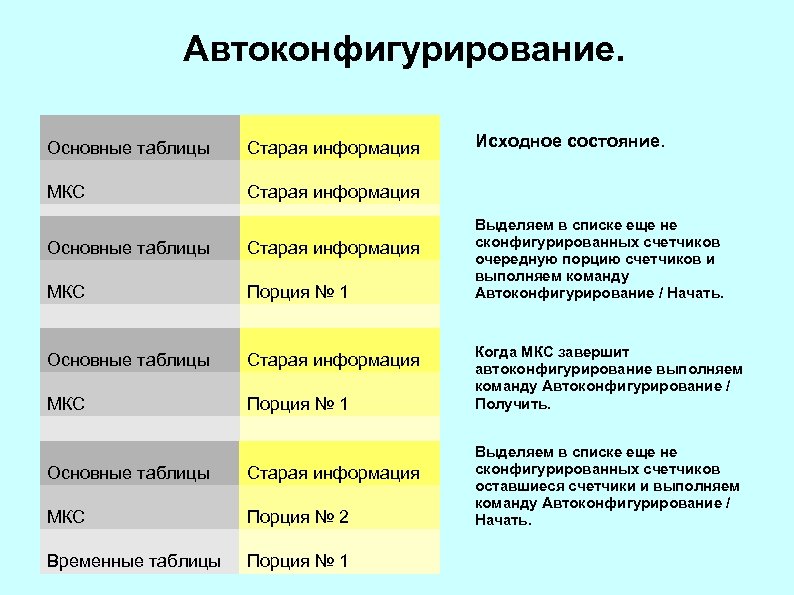

Автоконфигурирование. Основные таблицы Старая информация МКС Старая информация Временные таблицы Основные таблицы Старая информация Автоконфигурирование. Основные таблицы Старая информация МКС Старая информация Временные таблицы Основные таблицы Старая информация МКС Порция № 1 Временные таблицы Основные таблицы Порция № 1 Старая информация МКС Порция № 2 Временные таблицы Порция № 1 Исходное состояние. Выделяем в списке еще не сконфигурированных счетчиков очередную порцию счетчиков и выполняем команду Автоконфигурирование / Начать. Когда МКС завершит автоконфигурирование выполняем команду Автоконфигурирование / Получить. Выделяем в списке еще не сконфигурированных счетчиков оставшиеся счетчики и выполняем команду Автоконфигурирование / Начать.

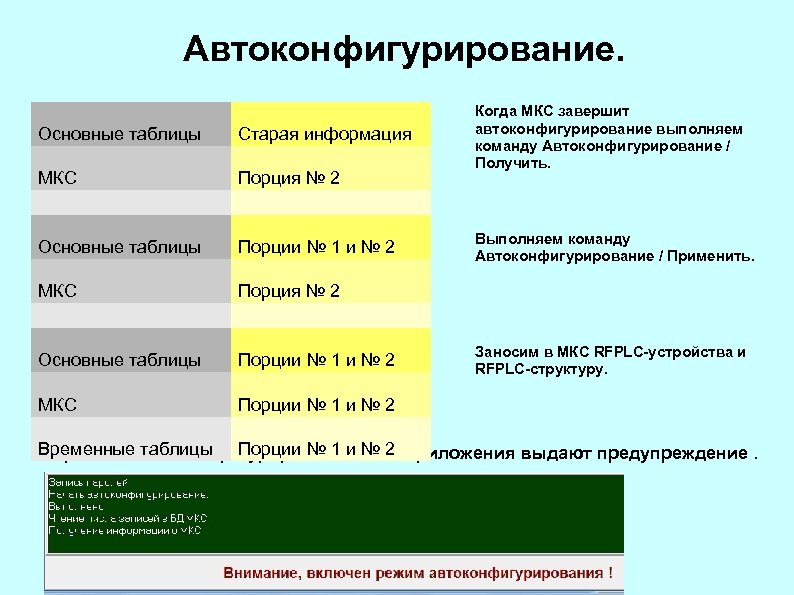

Автоконфигурирование. Основные таблицы Старая информация МКС Порция № 2 Временные таблицы Основные таблицы Порции Автоконфигурирование. Основные таблицы Старая информация МКС Порция № 2 Временные таблицы Основные таблицы Порции № 1 и № 2 МКС Когда МКС завершит автоконфигурирование выполняем команду Автоконфигурирование / Получить. Порции № 1 и № 2 Выполняем команду Автоконфигурирование / Применить. Заносим в МКС RFPLC-устройства и RFPLC-структуру. Временные автоконфигурирования № 2 В процессе таблицы Порции № 1 и МКС приложения выдают предупреждение.

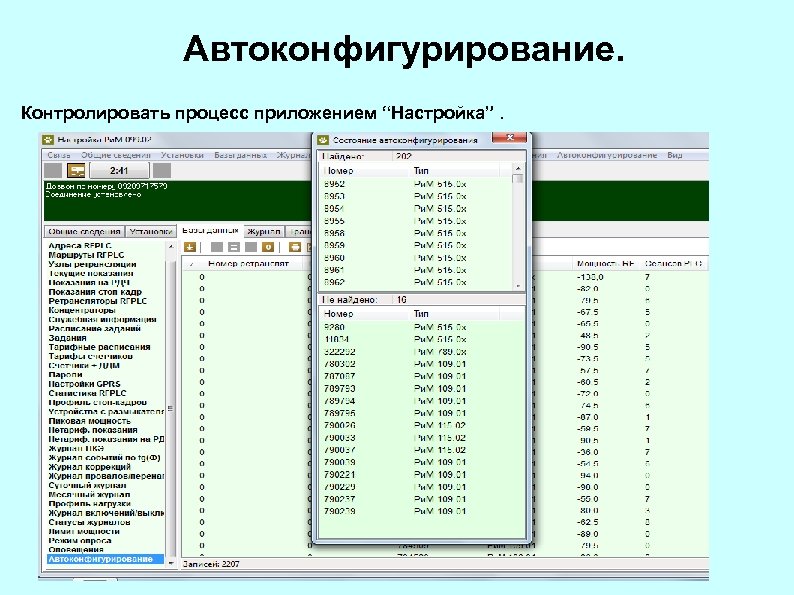

Автоконфигурирование. Контролировать процесс приложением “Настройка”. Автоконфигурирование. Контролировать процесс приложением “Настройка”.

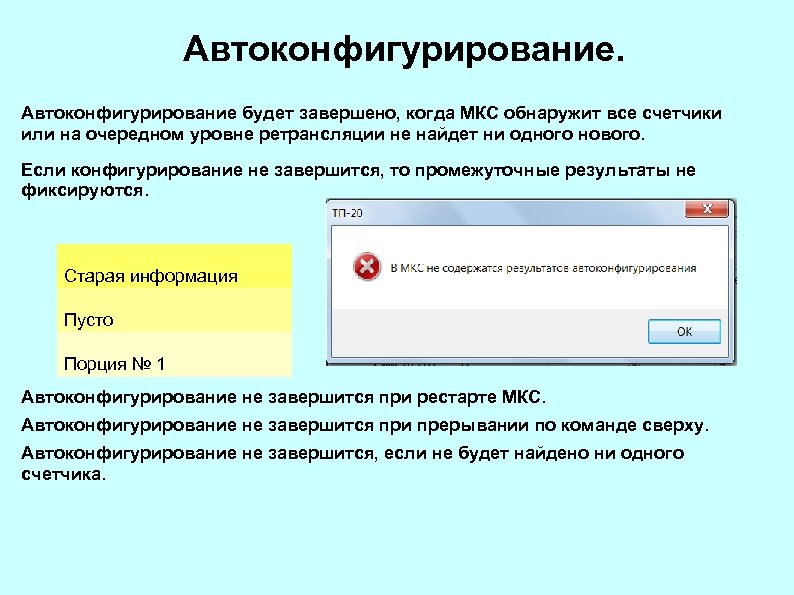

Автоконфигурирование будет завершено, когда МКС обнаружит все счетчики или на очередном уровне ретрансляции не Автоконфигурирование будет завершено, когда МКС обнаружит все счетчики или на очередном уровне ретрансляции не найдет ни одного нового. Если конфигурирование не завершится, то промежуточные результаты не фиксируются. Старая информация Пусто Порция № 1 Автоконфигурирование не завершится при рестарте МКС. Автоконфигурирование не завершится при прерывании по команде сверху. Автоконфигурирование не завершится, если не будет найдено ни одного счетчика.

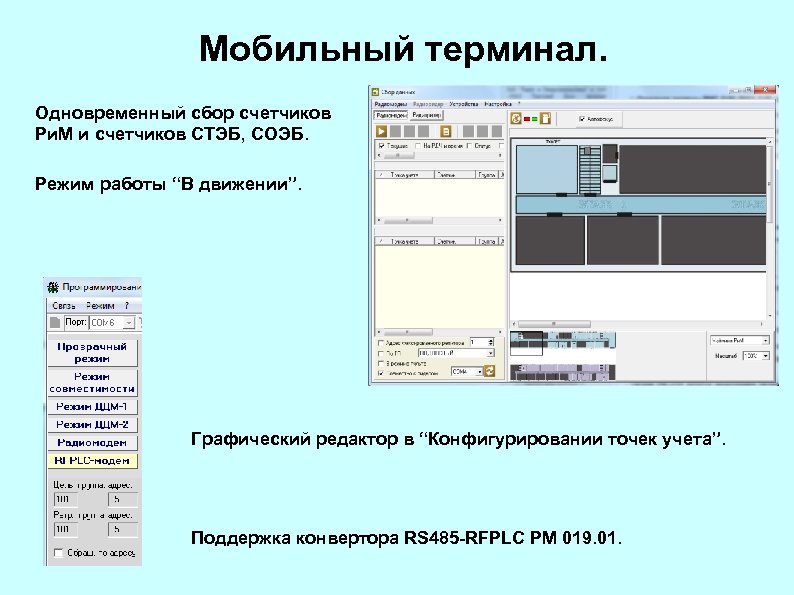

Мобильный терминал. Одновременный сбор счетчиков Ри. М и счетчиков СТЭБ, СОЭБ. Режим работы “В Мобильный терминал. Одновременный сбор счетчиков Ри. М и счетчиков СТЭБ, СОЭБ. Режим работы “В движении”. Графический редактор в “Конфигурировании точек учета”. Поддержка конвертора RS 485 -RFPLC РМ 019. 01.

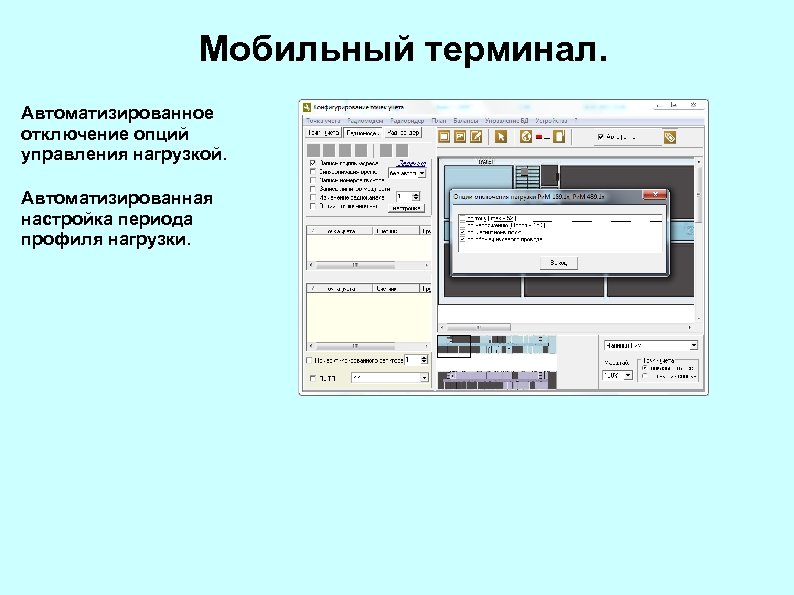

Мобильный терминал. Автоматизированное отключение опций управления нагрузкой. Автоматизированная настройка периода профиля нагрузки. Мобильный терминал. Автоматизированное отключение опций управления нагрузкой. Автоматизированная настройка периода профиля нагрузки.

Новые возможности и типичные вопросы. Новые возможности и типичные вопросы.

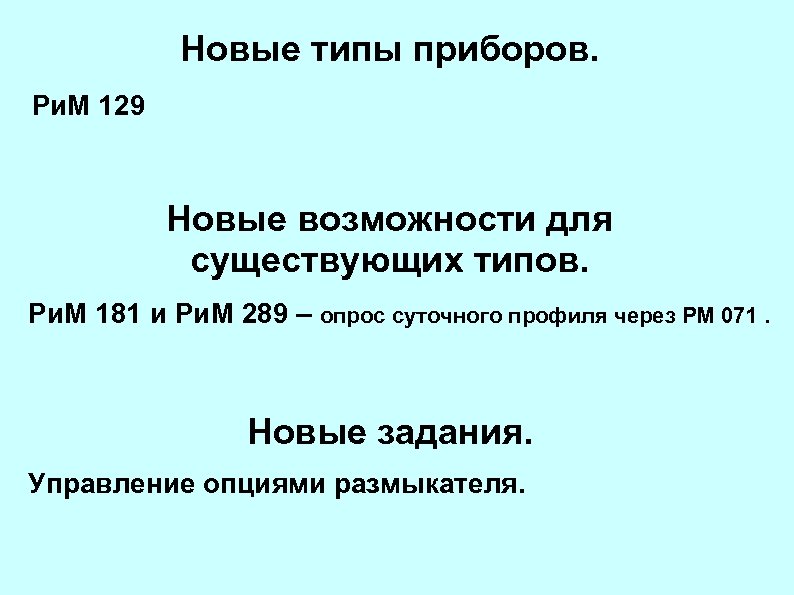

Новые типы приборов. Ри. М 129 Новые возможности для существующих типов. Ри. М 181 Новые типы приборов. Ри. М 129 Новые возможности для существующих типов. Ри. М 181 и Ри. М 289 – опрос суточного профиля через РМ 071. Новые задания. Управление опциями размыкателя.

Новые приложения. Мониторинг РМС-2150. Назначение. Борьба с хищениями. Контроль работоспособности парка приборов учета. Общий Новые приложения. Мониторинг РМС-2150. Назначение. Борьба с хищениями. Контроль работоспособности парка приборов учета. Общий контроль за функционированием приборов учета.

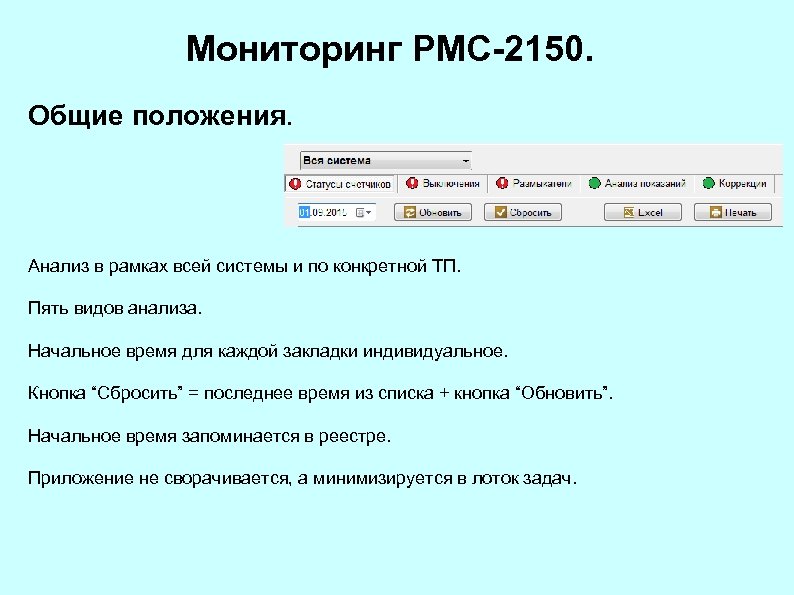

Мониторинг РМС-2150. Общие положения. Анализ в рамках всей системы и по конкретной ТП. Пять Мониторинг РМС-2150. Общие положения. Анализ в рамках всей системы и по конкретной ТП. Пять видов анализа. Начальное время для каждой закладки индивидуальное. Кнопка “Сбросить” = последнее время из списка + кнопка “Обновить”. Начальное время запоминается в реестре. Приложение не сворачивается, а минимизируется в лоток задач.

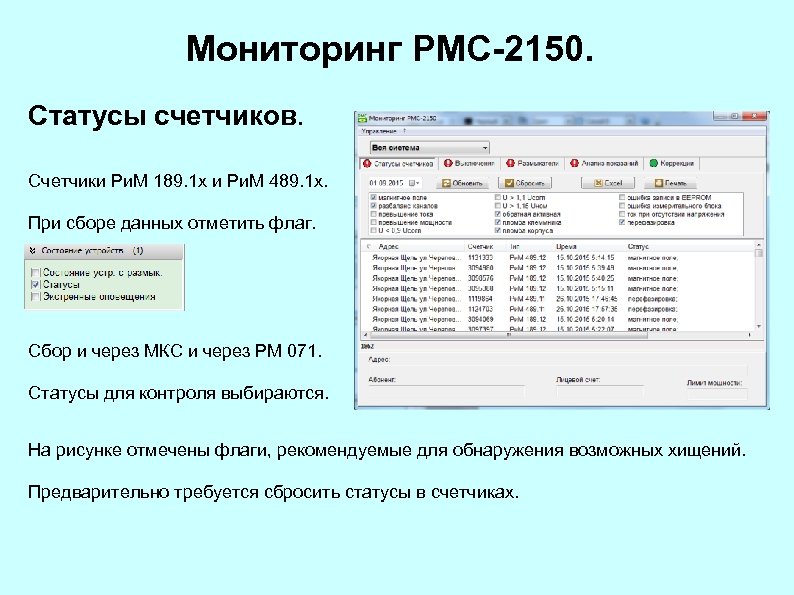

Мониторинг РМС-2150. Статусы счетчиков. Счетчики Ри. М 189. 1 х и Ри. М 489. Мониторинг РМС-2150. Статусы счетчиков. Счетчики Ри. М 189. 1 х и Ри. М 489. 1 х. При сборе данных отметить флаг. Сбор и через МКС и через РМ 071. Статусы для контроля выбираются. На рисунке отмечены флаги, рекомендуемые для обнаружения возможных хищений. Предварительно требуется сбросить статусы в счетчиках.

Мониторинг РМС-2150. Выключения. При сборе данных считать журнал включений-выключений. Защитный интервал выделяет счетчики выключавшиеся Мониторинг РМС-2150. Выключения. При сборе данных считать журнал включений-выключений. Защитный интервал выделяет счетчики выключавшиеся индивидуально. Можно выделить счетчики, выключавшиеся на длительный срок. Для обнаружения хищений совместная работа с закладкой “Анализ показаний”.

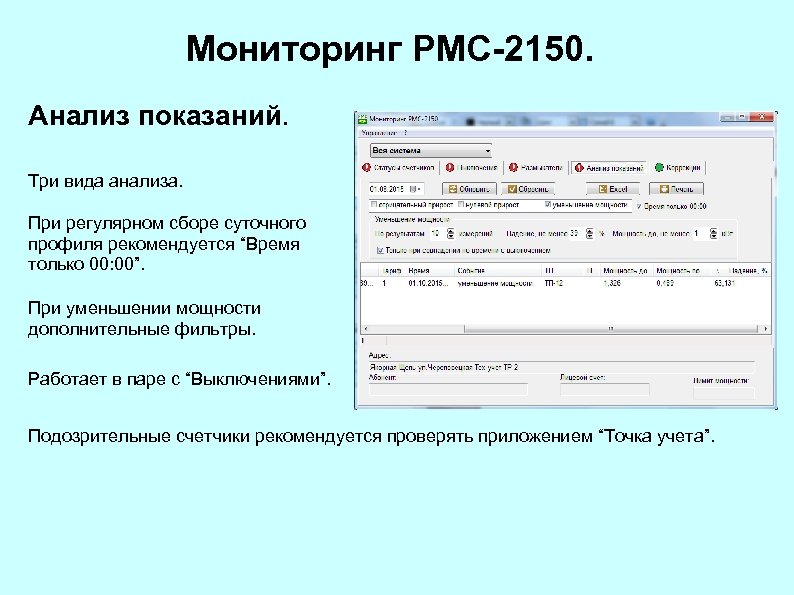

Мониторинг РМС-2150. Анализ показаний. Три вида анализа. При регулярном сборе суточного профиля рекомендуется “Время Мониторинг РМС-2150. Анализ показаний. Три вида анализа. При регулярном сборе суточного профиля рекомендуется “Время только 00: 00”. При уменьшении мощности дополнительные фильтры. Работает в паре с “Выключениями”. Подозрительные счетчики рекомендуется проверять приложением “Точка учета”.

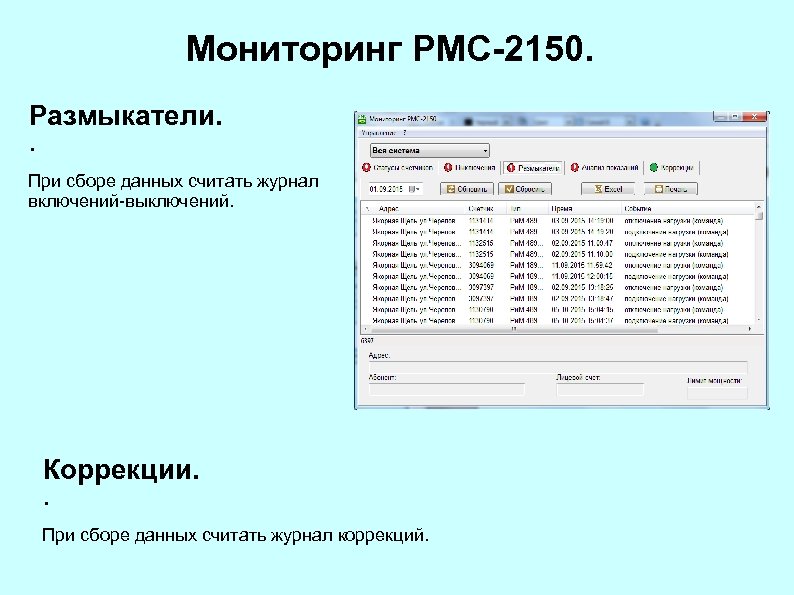

Мониторинг РМС-2150. Размыкатели. . При сборе данных считать журнал включений-выключений. Коррекции. . При сборе Мониторинг РМС-2150. Размыкатели. . При сборе данных считать журнал включений-выключений. Коррекции. . При сборе данных считать журнал коррекций.

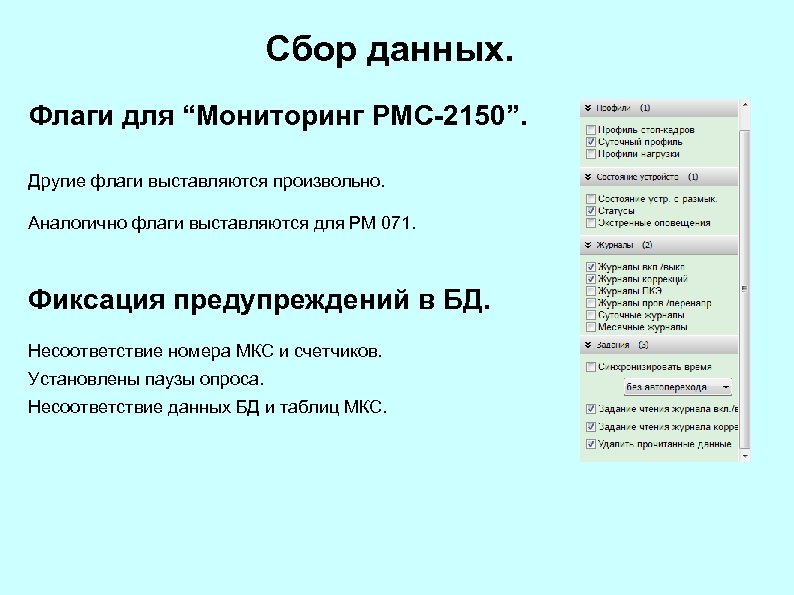

Сбор данных. Флаги для “Мониторинг РМС-2150”. Другие флаги выставляются произвольно. Аналогично флаги выставляются для Сбор данных. Флаги для “Мониторинг РМС-2150”. Другие флаги выставляются произвольно. Аналогично флаги выставляются для РМ 071. Фиксация предупреждений в БД. Несоответствие номера МКС и счетчиков. Установлены паузы опроса. Несоответствие данных БД и таблиц МКС.

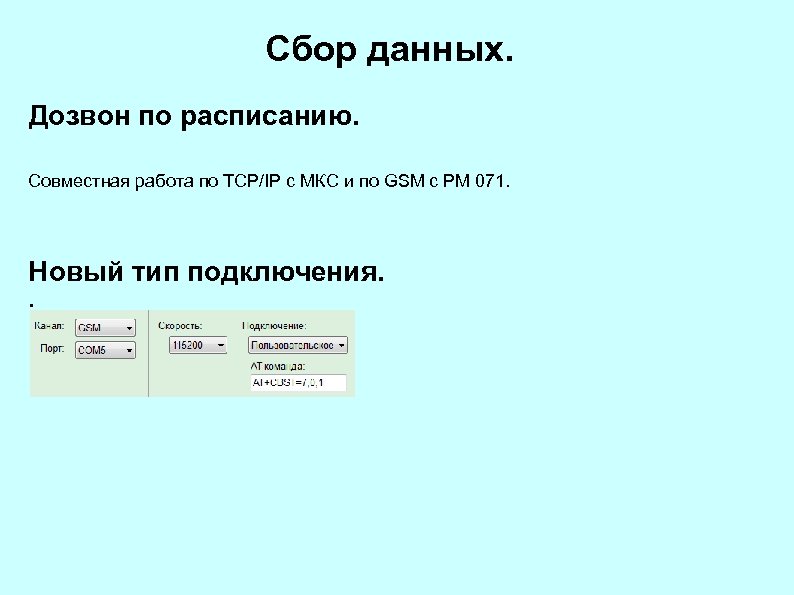

Сбор данных. Дозвон по расписанию. Совместная работа по TCP/IP с МКС и по GSM Сбор данных. Дозвон по расписанию. Совместная работа по TCP/IP с МКС и по GSM с РМ 071. Новый тип подключения. .

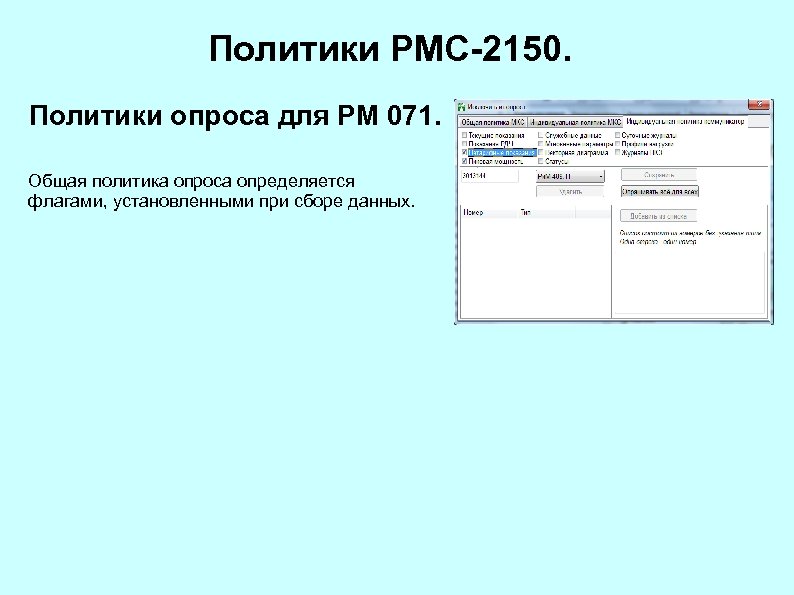

Политики РМС-2150. Политики опроса для РМ 071. Общая политика опроса определяется флагами, установленными при Политики РМС-2150. Политики опроса для РМ 071. Общая политика опроса определяется флагами, установленными при сборе данных.

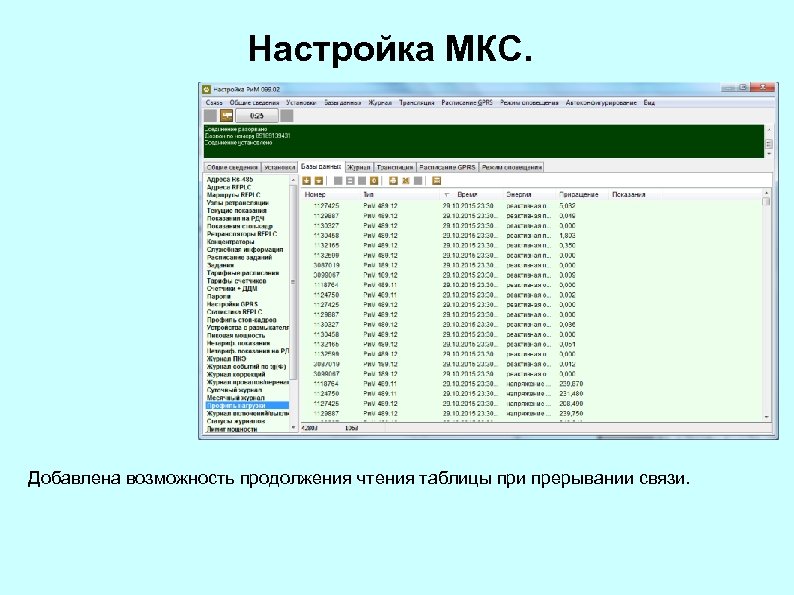

Настройка МКС. Добавлена возможность продолжения чтения таблицы при прерывании связи. Настройка МКС. Добавлена возможность продолжения чтения таблицы при прерывании связи.

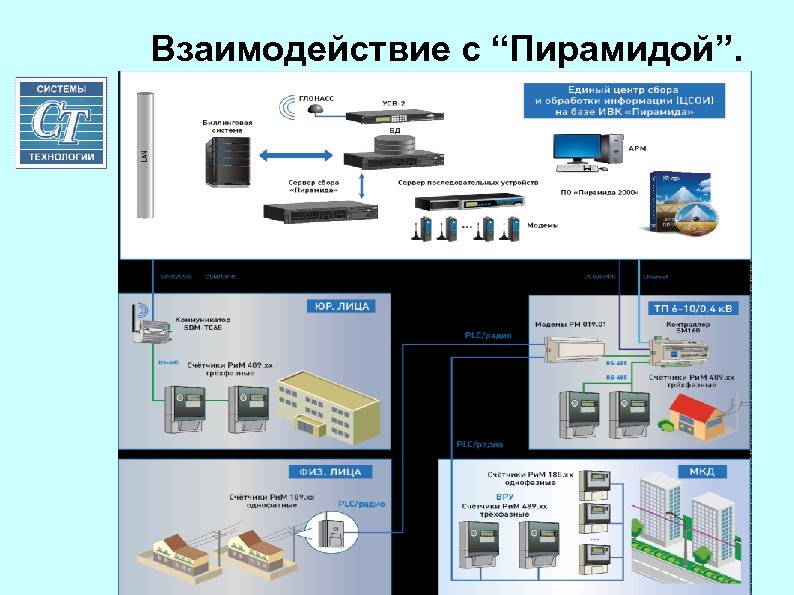

Взаимодействие с “Пирамидой”. Взаимодействие с “Пирамидой”.

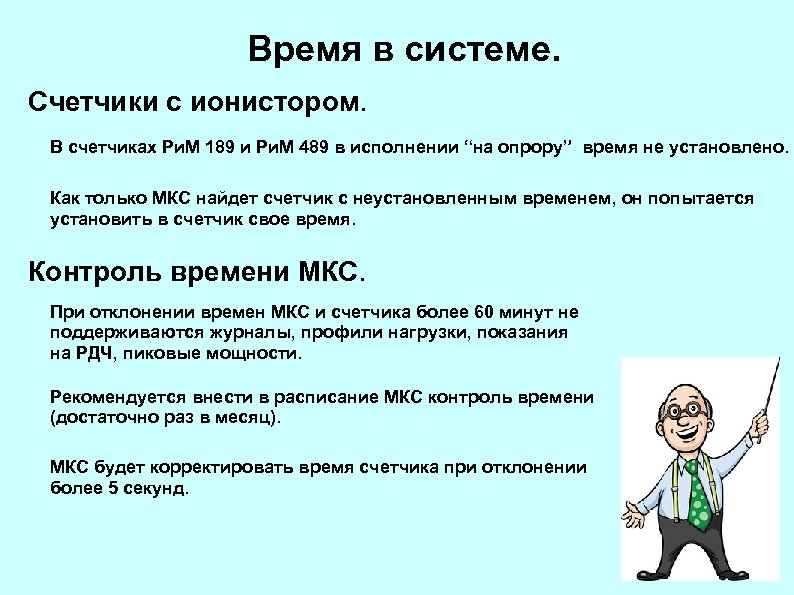

Время в системе. Счетчики с ионистором. В счетчиках Ри. М 189 и Ри. М Время в системе. Счетчики с ионистором. В счетчиках Ри. М 189 и Ри. М 489 в исполнении “на опрору” время не установлено. Как только МКС найдет счетчик с неустановленным временем, он попытается установить в счетчик свое время. Контроль времени МКС. При отклонении времен МКС и счетчика более 60 минут не поддерживаются журналы, профили нагрузки, показания на РДЧ, пиковые мощности. Рекомендуется внести в расписание МКС контроль времени (достаточно раз в месяц). МКС будет корректировать время счетчика при отклонении более 5 секунд.

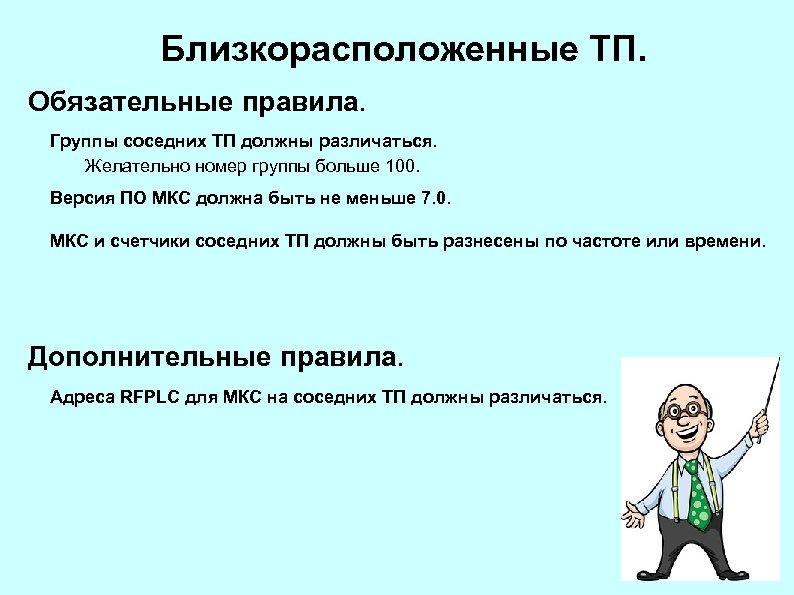

Близкорасположенные ТП. Обязательные правила. Группы соседних ТП должны различаться. Желательно номер группы больше 100. Близкорасположенные ТП. Обязательные правила. Группы соседних ТП должны различаться. Желательно номер группы больше 100. Версия ПО МКС должна быть не меньше 7. 0. МКС и счетчики соседних ТП должны быть разнесены по частоте или времени. Дополнительные правила. Адреса RFPLC для МКС на соседних ТП должны различаться.

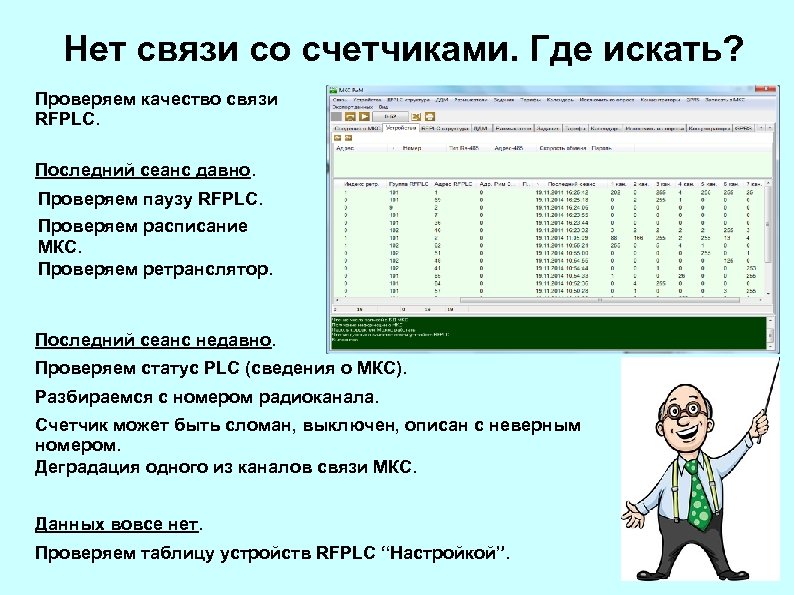

Нет связи со счетчиками. Где искать? Проверяем качество связи RFPLC. Последний сеанс давно. Проверяем Нет связи со счетчиками. Где искать? Проверяем качество связи RFPLC. Последний сеанс давно. Проверяем паузу RFPLC. Проверяем расписание МКС. Проверяем ретранслятор. Последний сеанс недавно. Проверяем статус PLC (сведения о МКС). Разбираемся с номером радиоканала. Счетчик может быть сломан, выключен, описан с неверным номером. Деградация одного из каналов связи МКС. Данных вовсе нет. Проверяем таблицу устройств RFPLC “Настройкой”.

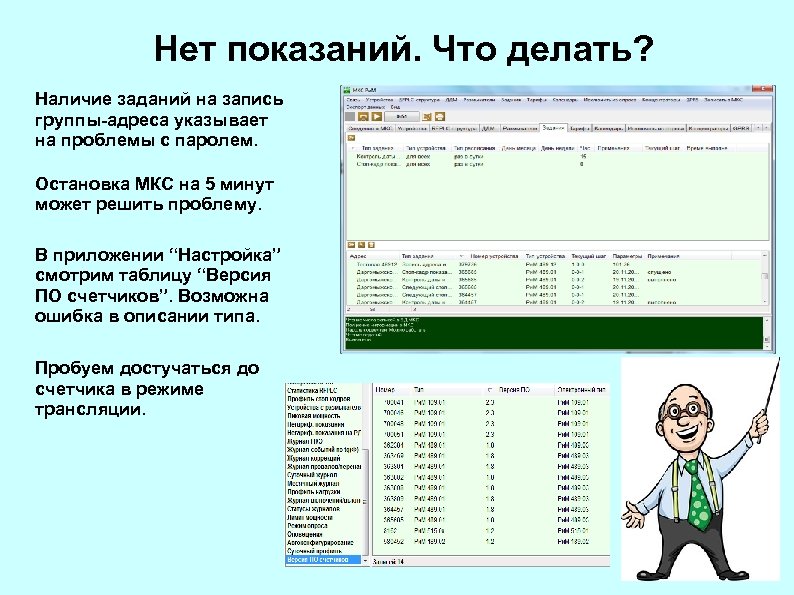

Нет показаний. Что делать? Наличие заданий на запись группы-адреса указывает на проблемы с паролем. Нет показаний. Что делать? Наличие заданий на запись группы-адреса указывает на проблемы с паролем. Остановка МКС на 5 минут может решить проблему. В приложении “Настройка” смотрим таблицу “Версия ПО счетчиков”. Возможна ошибка в описании типа. Пробуем достучаться до счетчика в режиме трансляции.

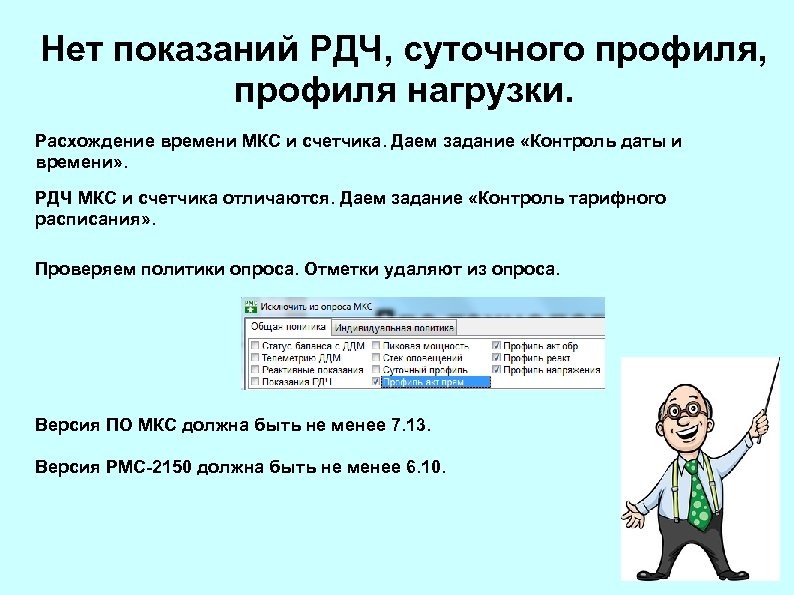

Нет показаний РДЧ, суточного профиля, профиля нагрузки. Расхождение времени МКС и счетчика. Даем задание Нет показаний РДЧ, суточного профиля, профиля нагрузки. Расхождение времени МКС и счетчика. Даем задание «Контроль даты и времени» . РДЧ МКС и счетчика отличаются. Даем задание «Контроль тарифного расписания» . Проверяем политики опроса. Отметки удаляют из опроса. Версия ПО МКС должна быть не менее 7. 13. Версия РМС-2150 должна быть не менее 6. 10.

Про пароли. Которые не трогали. Симптомы. Задание на подключение нагрузки не выполняется МКС. Установили Про пароли. Которые не трогали. Симптомы. Задание на подключение нагрузки не выполняется МКС. Установили паузу RFPLC в МКС, пробуем выполнить задание МТ – не выполняется. Сообщение “Проверьте пароль”. С этим же сообщение не выполняются и другие команды с МТ. Причины. Пароли в сети RFPLC создаются динамически. Реализован механизм защиты от подбора пароля. При выполнении задания счетчик перегружается и перезагружается. Работа двух МКС по одному радиоканалу. Лечение. Установить паузу RFPLC МКС-ом. И не трогать МТ 5 минут. Попробовать установить время. Попробовать подключить нагрузку.
