Технологические процессы в машиностроении Лекция 2 ИЗДЕЛИЕ КАК ОБЪЕКТ ПРОИЗВОДСТВА Н. А. Денисова, доцент Технологические процессы в машиностроении Лекция 2 ИЗДЕЛИЕ КАК ОБЪЕКТ ПРОИЗВОДСТВА Н. А. Денисова, доцент кафедры машиностроения, канд. пед. наук

Технический объект и его разновидности Техническим объектом (ТО) называют созданное человеком или автоматом реально Технический объект и его разновидности Техническим объектом (ТО) называют созданное человеком или автоматом реально существующее или существовавшее устройство, предназначенное для удовлетворения определенной потребности человека. n

Технический объект и его разновидности n n n Техническое устройство – это материально осуществленный Технический объект и его разновидности n n n Техническое устройство – это материально осуществленный комплекс, функции которого основаны на совместно действующих физических явлениях. Механизм – это система тел, предназначенная для преобразования движений одного или нескольких тел в требуемые движения других твердых тел Машина – это сочетание механизмов и устройств, осуществляющих определенные целесообразные движения для преобразования энергии, материалов или информации для производства полезной работы Агрегат (модуль) – укрупненный унифицированный элемент машины, обладающий полной взаимозаменяемостью и выполняющий определенную функцию в машине или самостоятельно. Компоновка машины из агрегатов позволяет ограничить число применяемых типов и узлов машины, повышает производительность сборки и ремонта изделия Конструктивная сборочная единица (КСЕ) – это элемент машины или агрегата, обладающий определенными функциональными признаками без учета значений условий независимой или самостоятельной сборки

Технический объект и его разновидности n n n Технологическая сборочная единица (ТСЕ) – это Технический объект и его разновидности n n n Технологическая сборочная единица (ТСЕ) – это элемент машины, агрегата или КСЕ, который может собираться отдельно от других составных частей изделия и выполнять определенную функцию одного назначения только совместно с другими частями Оборудование – это совокупность механизмов, машин, устройств, приборов, необходимых для производственной деятельности Техническая система – это объективное единство машин, осуществляющих весь технологический цикл производства данного продукта, с возможностью их усовершенствования и самостоятельного функционирования (по А. Ф. Каменеву)

Служебное назначение изделия n n Служебное назначение изделия определяется потребностью Потребность – это общепринятое Служебное назначение изделия n n Служебное назначение изделия определяется потребностью Потребность – это общепринятое и краткое описание назначения технического объекта или цели его создания (существования) P = (D, G, H), где D – действие, производимое рассматриваемым ТО и приводящее к желаемому результату, т. е. к удовлетворению (реализации) интересующей потребности; G – объект, или предмет обработки, на который направлено действие; H – особые условия и ограничения, при которых выполняется действие D

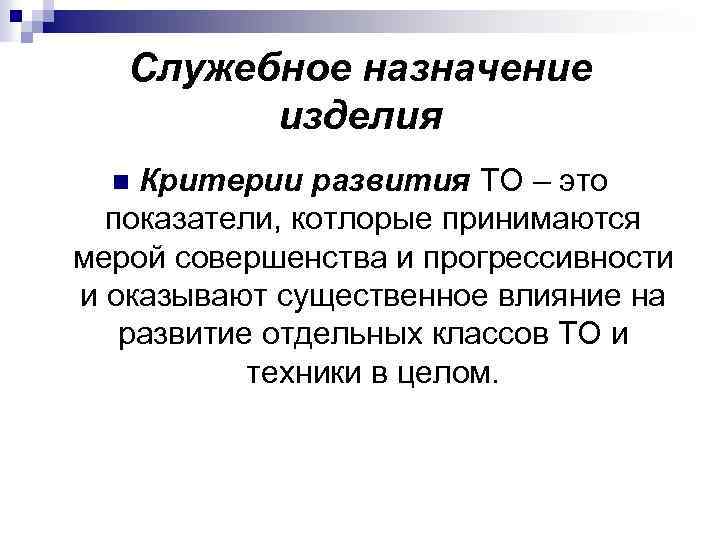

Служебное назначение изделия Критерии развития ТО – это показатели, котлорые принимаются мерой совершенства и Служебное назначение изделия Критерии развития ТО – это показатели, котлорые принимаются мерой совершенства и прогрессивности и оказывают существенное влияние на развитие отдельных классов ТО и техники в целом. n

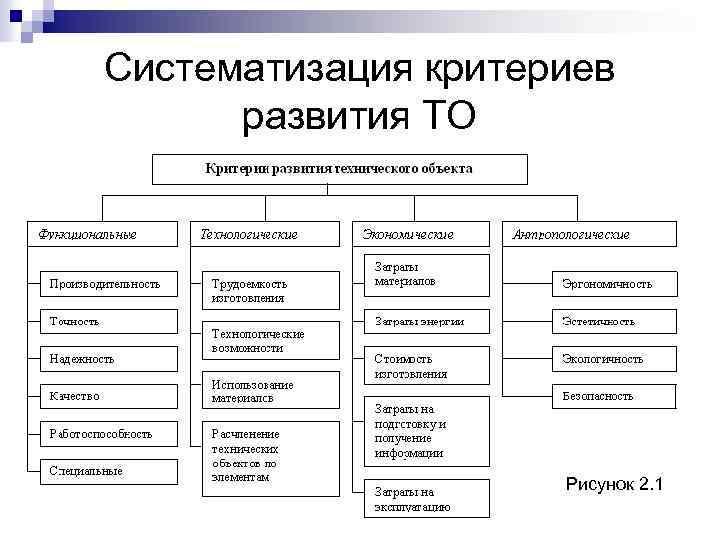

Систематизация критериев развития ТО Рисунок 2. 1 Систематизация критериев развития ТО Рисунок 2. 1

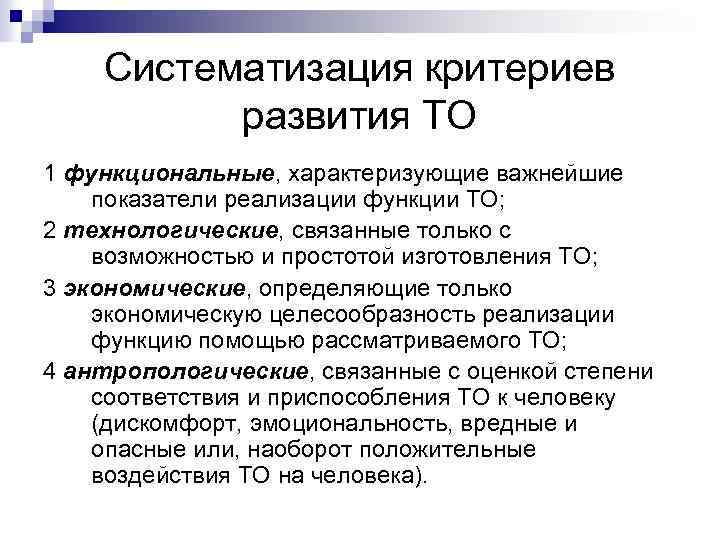

Систематизация критериев развития ТО 1 функциональные, характеризующие важнейшие показатели реализации функции ТО; 2 технологические, Систематизация критериев развития ТО 1 функциональные, характеризующие важнейшие показатели реализации функции ТО; 2 технологические, связанные только с возможностью и простотой изготовления ТО; 3 экономические, определяющие только экономическую целесообразность реализации функцию помощью рассматриваемого ТО; 4 антропологические, связанные с оценкой степени соответствия и приспособления ТО к человеку (дискомфорт, эмоциональность, вредные и опасные или, наоборот положительные воздействия ТО на человека).

Схема процесса проектирования технических объектов (в том числе технологий) Рисунок 2. 2 Схема процесса проектирования технических объектов (в том числе технологий) Рисунок 2. 2

Качество продукции ГОСТ Р ИСО 9000 -2001 Качество – это степень соответствия присущих характеристик Качество продукции ГОСТ Р ИСО 9000 -2001 Качество – это степень соответствия присущих характеристик требованиям n n Требование – это потребность и ожидание, которое установлено, обычно предполагается или является обязательным. Характеристика – это отличительное свойство. Существуют различные классы характеристик: физические (например, электрические, механические, химические, биологические); органолептические (например, связанные с запахом, осязанием, вкусом, зрением, слухом); функциональные (например, максимальная скорость и т. д. ).

Качество продукции ГОСТ 15467 -79 Качество продукции – это совокупность ее свойств, обусловливающих степень Качество продукции ГОСТ 15467 -79 Качество продукции – это совокупность ее свойств, обусловливающих степень пригодности удовлетворять определенные потребности применительно к назначению n n При проведении технических оценок термин «качество» применяется в следующих ситуациях: n при сравнении объектов с целью выявления превосходства (относительное качество); n при количественной статистической оценке (уровень качества); n при проведении точной технической оценки (мера качества)

Рисунок 2. 3 Рисунок 2. 3

Показатели качества 1 Энергетические: вид энергии и мощность, привод, КПД и т. д. 2 Показатели качества 1 Энергетические: вид энергии и мощность, привод, КПД и т. д. 2 Конструкторско-технологические: технологичность изготовления объекта, его транспортабельность, жесткость, а также соотнесение с техническим решением таких факторов, как защищенность от вредных воздействий среды, сложность или простота изготовления и т. д. 3 Надежность и долговечность: данные чисто технического характера – техническая надежность, долговечность, нечувствительность к вредным воздействиям среды (все, что связано с участием человека в работе, вынесено в другую группу). 4 Эксплуатационные: производительность, точность и качество работы оборудования, стабильность его параметров, степень специализации или универсальности, готовность к работе (быстрота «разгона» ) и т. д. 5 Экономические: себестоимость оборудования и отдельных его элементов, трудозатраты на производство и эксплуатацию, расходы, потери и т. д.

Показатели качества 6 Степени стандартизации и унификации: оценивают соответствующими коэффициентами. Коэффициент стандартизации представляют как Показатели качества 6 Степени стандартизации и унификации: оценивают соответствующими коэффициентами. Коэффициент стандартизации представляют как отношение числа стандартизированных деталей к общему числу деталей изделия. Коэффициент унификации – как отношение числа унифицированных деталей к общему числу деталей изделия. Стандартизация и унификация способствуют сокращению номенклатуры деталей, уменьшению стоимости их изготовления, упрощению эксплуатации ТО. 7 Удобство обслуживания и безопасность: все, что связано с охраной труда и техникой безопасности, эргономикой и инженерной психологией, удобством работы, контролем и ремонтом, требованиями комфорта (шум, вибрации, влажность, температура, запыленность, освещенность), т. е. с участием человека в обслуживании оборудования. 8 Художественно-конструкторские: все показатели, которые, с одной стороны, придают объекту высокие художественно-конструкторские достоинства (тектоничность, масштабность, целостность, гармоничность, пропорциональность и др. ), а с другой – позволяют рассматривать его как промышленный образец

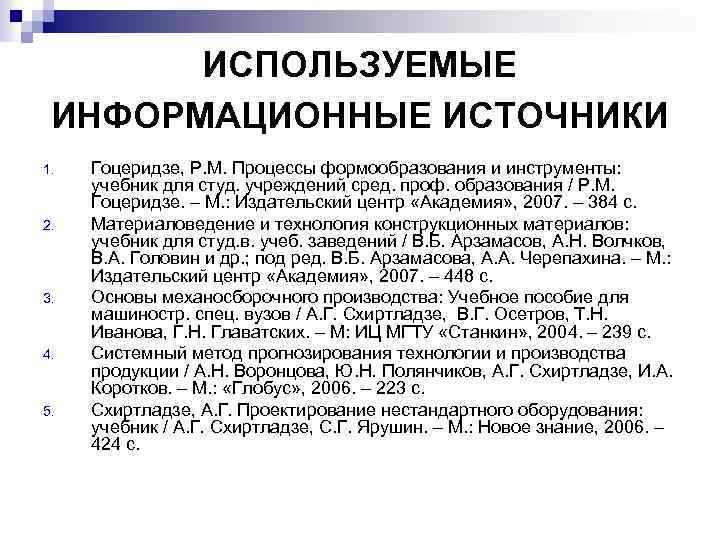

ИСПОЛЬЗУЕМЫЕ ИНФОРМАЦИОННЫЕ ИСТОЧНИКИ 1. 2. 3. 4. 5. Гоцеридзе, Р. М. Процессы формообразования и ИСПОЛЬЗУЕМЫЕ ИНФОРМАЦИОННЫЕ ИСТОЧНИКИ 1. 2. 3. 4. 5. Гоцеридзе, Р. М. Процессы формообразования и инструменты: учебник для студ. учреждений сред. проф. образования / Р. М. Гоцеридзе. – М. : Издательский центр «Академия» , 2007. – 384 с. Материаловедение и технология конструкционных материалов: учебник для студ. в. учеб. заведений / В. Б. Арзамасов, А. Н. Волчков, В. А. Головин и др. ; под ред. В. Б. Арзамасова, А. А. Черепахина. – М. : Издательский центр «Академия» , 2007. – 448 с. Основы механосборочного производства: Учебное пособие для машиностр. спец. вузов / А. Г. Схиртладзе, В. Г. Осетров, Т. Н. Иванова, Г. Н. Главатских. – М: ИЦ МГТУ «Станкин» , 2004. – 239 с. Системный метод прогнозирования технологии и производства продукции / А. Н. Воронцова, Ю. Н. Полянчиков, А. Г. Схиртладзе, И. А. Коротков. – М. : «Глобус» , 2006. – 223 с. Схиртладзе, А. Г. Проектирование нестандартного оборудования: учебник / А. Г. Схиртладзе, С. Г. Ярушин. – М. : Новое знание, 2006. – 424 с.
