testo 6682: трансмиттер влажности для применения во взрывоопасных

testo 6682: трансмиттер влажности для применения во взрывоопасных зонах эксплуатационные характеристики цена testo 6621 testo 6681 testo 6651 testo 6682 с зондом testo 6616 % ОВ трансмиттеры

Эксплуатационные характеристики testo 6681 + первый трансмиттер Testo для применения во взрывоопасных зонах testo 6682 с зондом testo 6616 Области применения Взрывоопасные зоны в ... фармацевтической промышленности ... лакокрасочный/ асфальтобетонный завод ... химической промышленности ... складских помещениях ... процессах осушки ... чистых комнатах и т.д. testo 6682: трансмиттер влажности для применения во взрывоопасных зонах

testo 6682 – основные целевые группы Целевые группы Высокий уровень эксплуатационной готовности оборудования Основные требования Производство Инженерно- технические службы Управляющие производством и качеством в фармацевтической, химической и лакокрасочной промышленности Инженеры-технологи, системы кондиционирования воздуха в критических условиях, системы осушки, чистые комнаты Исследования и разработки (OEM-компании) Специалисты по превентивному обслуживанию / разработчики, производители технологии псевдоожиженного слоя, лакокрасочные заводы, чистые комнаты Методика калибровки, высокая точность и долгосрочная стабильность Применение во взрывоопасных зонах

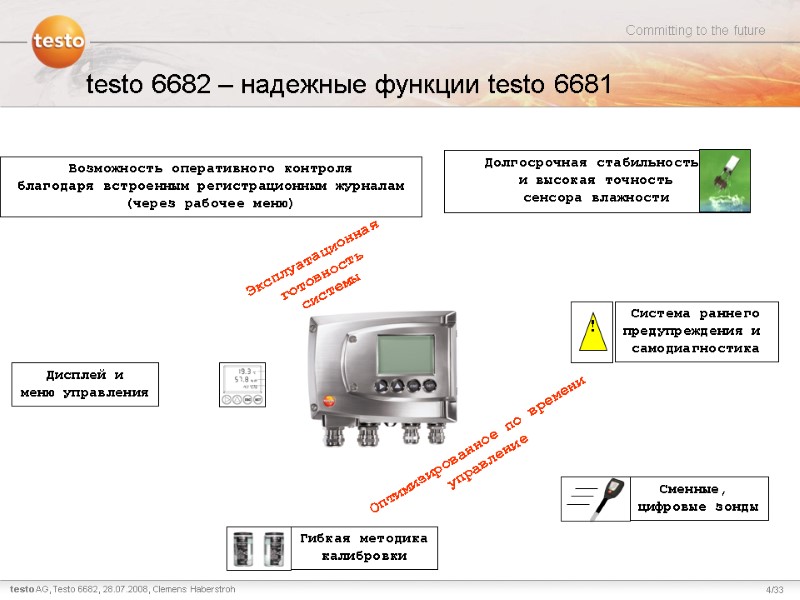

testo 6682 – надежные функции testo 6681 Дисплей и меню управления Возможность оперативного контроля благодаря встроенным регистрационным журналам (через рабочее меню) ! Долгосрочная стабильность, и высокая точность сенсора влажности Сменныe, цифровые зонды Гибкая методика калибровки Эксплуатационная готовность системы Оптимизированное по времени управление Система раннего предупреждения и самодиагностика

testo 6682 – различия в сравнении с testo 6681 3 опциональных аналоговых выхода Сигнальные реле ПО P2A для - параметризации - анализа / проверки - настройки Сервисный интерфейс Шина Profibus Для обеспечения возможности применения прибора во взрывоопасных зонах производителям пришлось «пожертвовать» некоторыми опциями … P2A Сигнализация через элементы управления/ резервную систему питания Параметризация через меню дисплея Аналоговые выходы Параметризация через меню дисплея Решение -Колпачок с сетчатым фильтром -Защитный металлический колпачок Защитный фильтр из тефлона или пористый колпачок из нержав. стали со спец. приспособлением

„Ex“-экскурс: взрыв и средства защиты ATEX Директива по продукту 94/9/EC (ATEX 95)  относительно оборудования ATEX Директива 1999/92/EC (ATEX 137)  относительно работы в зонах повышенного риска 2 Устранение источников воспламенения Устранение или ограничение образования взрывоопасной атмосферы 1 Устранение / «смягчение» последствий взрыва 3 Защита от взрыва Testo соответствует Кислород Источник воспламенения Легковоспламен. материал

„Ex“-экскурс: Классификация зон повышенного риска ATEX Директива 1999/92/EG Классификация секторов повышенного риска на зоны в соответствии со степенью вероятности возникновения взрывоопасных атмосфер и их устойчивости Зона 0 ... присутствует продолжительное время или на протяжении долгих периодов или часто Зона 1 ... периодические возникает во время работы в нормальных условиях Зона 2 ... обычно не возникает при работе в нормальных условиях или только на краткосрочные периоды Зона 20 Зона 21 Зона 22 Взрывоопасная атмосфера, состоящая из СМЕСИ воздуха с горючими веществами в виде газа, паров или масляного тумана... Взрывоопасная атмосфера в виде ОБЛАКА горючей пыли в воздухе ... ... присутствует продолжительное время или на протяжении долгих периодов или часто ... периодические возникает во время работы в нормальных условиях ... обычно не возникает при работе в нормальных условиях или только на краткосрочные периоды нефть

„Ex“-экскурс: Источник воспламенения и типы защиты Накаленные поверхности Искры, созданные механическим путем Статическое электричество Уравнительный ток Электромагнитные волны - Наличие искр разрешается, но нельзя допускать образования источника взрывоопасной атмосферы - Ограничение электрического напряжения и электрического тока  Уровень энергии, недостаточный для создания источника воспламенения  Ограничение макс.температуры поверхностей „Взрывобезопасность“ Типы защиты Согласно EN 13463-1 Недопущение образования источника воспламенения Предотвращение задействования источника воспламенения Предотвращение контакта взрывоопасной среды с источником воспламенения Сдерживание распространения взрыва

„Ex“-экскурс: классификация электрооборудования, используемого в зонах повышенного риска Группа I подземные помещения Группа II остальные зоны G газы и пары D пыль M шахты IIA IIB IIC более высокие требования Какие зоны подходят для определенных видов оборудования? For which media within the zones may the equipment be applied? Учитывается не рабочий температурный диапазон прибора, но максимально допустимая поверхностная температура оборудования!!! Классификация по группам оборудования Классификация по категориям оборудования Classification into explosion groups Классификация по классам температуры

„Ex“-экскурс: Ex – маркировка в соответствии с Директивой 94/9/EC Маркировка должна содержать следующие сведения: - производитель и обозначение типа testo 6682 - Ex – маркировка для предотвращения взрыва Ex - группа оборудования группа II все зоны кроме подземных - категория оборудования категория 2 прибор для применения в зоне 1 (категория 1) позволяет подключение оборудования, предназначенного для зоны 0 G работа с газами - маркировка соответствия EEx соответствие прибора европейским стандартам - тип (ы) защиты ia взрывобезопасность [ia] provides intrinsically safe circuit for further equipment - группа взрывных веществ IIC применяется в газах группы IIB - класс температуры T4 макс. температуры поверхности - 135 °C макс.температура окружающей среды - 70 °C II 2 (1) G EEx ia [ia] IIC T4 В редких случаях измерение % ОВ в запыленной среде  не в категории D (пыль)

„Ex“-экскурс: сертификация в соответствии с Директивой 94/9/EC Качество системы согласно Директиве 94/9/EC (производство) EC-Type- Свидетельство о проверке (прибора) Германия!!! оборудование - OK процессы - OK

„Ex«-экскурс: международные стандарты и уполномоченные органы Уполномоченные органы/ испытательные лаборатории В зависимости от страны: напр., PTB (Германия), LCIE (Франция), KEMA (Нидерланды) Идентично... Международно!!! Канада  CSA США  частные лаборатории, такие как FM и UL Ex - стандарты/органы по стандартизации Страны ЕС Страны за пределами ЕС Северная Америка ATEX - CENELEC - IEC (по всему миру) - 25 стран-участников - NEC для США – NFPA или ISA - CEC для Канады - CSA В зависимости от страны: см. выше Принятие стандартов IEC с учетом переходного периода

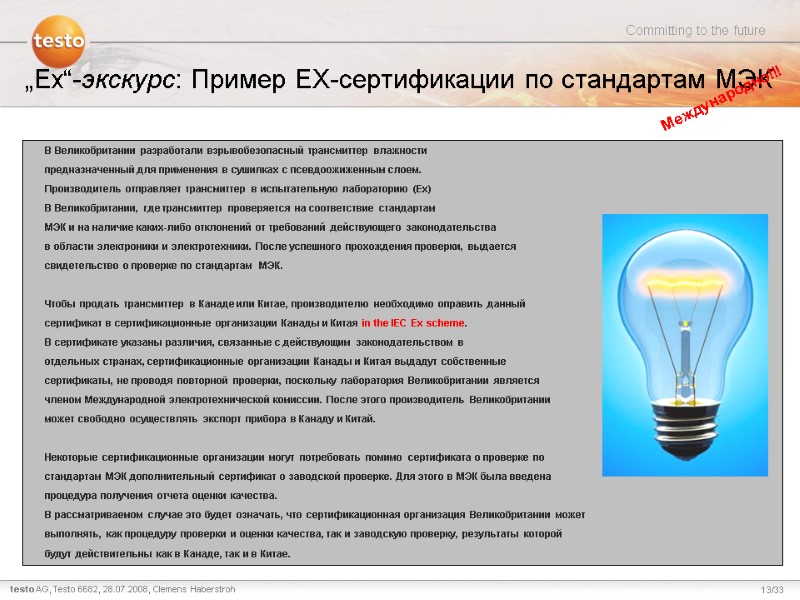

„Ex“-экскурс: Пример ЕХ-сертификации по стандартам МЭК Международно!!! В Великобритании разработали взрывобезопасный трансмиттер влажности предназначенный для применения в сушилках с псевдоожиженным слоем. Производитель отправляет трансмиттер в испытательную лабораторию (Ex) В Великобритании, где трансмиттер проверяется на соответствие стандартам МЭК и на наличие каких-либо отклонений от требований действующего законодательства в области электроники и электротехники. После успешного прохождения проверки, выдается свидетельство о проверке по стандартам МЭК. Чтобы продать трансмиттер в Канаде или Китае, производителю необходимо оправить данный сертификат в сертификационные организации Канады и Китая in the IEC Ex scheme. В сертификате указаны различия, связанные с действующим законодательством в отдельных странах, сертификационные организации Канады и Китая выдадут собственные сертификаты, не проводя повторной проверки, поскольку лаборатория Великобритании является членом Международной электротехнической комиссии. После этого производитель Великобритании может свободно осуществлять экспорт прибора в Канаду и Китай. Некоторые сертификационные организации могут потребовать помимо сертификата о проверке по стандартам МЭК дополнительный сертификат о заводской проверке. Для этого в МЭК была введена процедура получения отчета оценки качества. В рассматриваемом случае это будет означать, что сертификационная организация Великобритании может выполнять, как процедуру проверки и оценки качества, так и заводскую проверку, результаты которой будут действительны как в Канаде, так и в Китае.

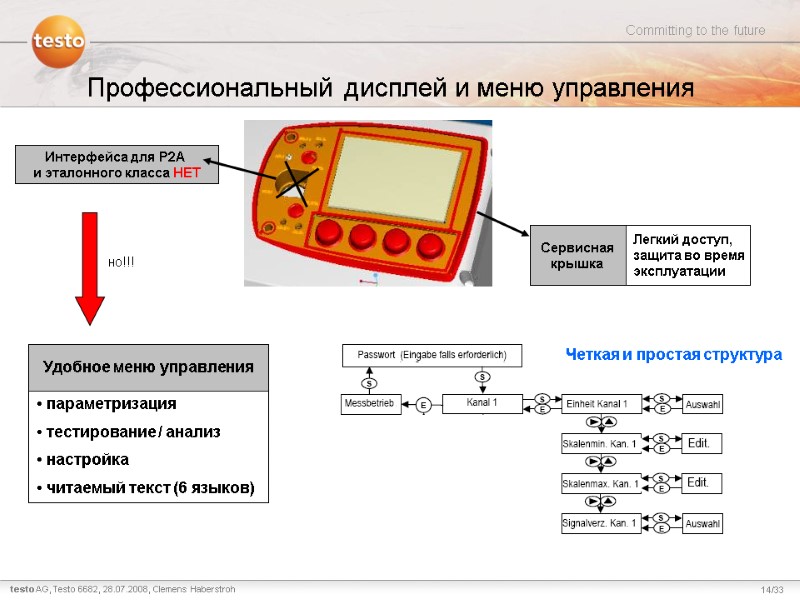

Профессиональный дисплей и меню управления Удобное меню управления параметризация тестирование / анализ настройка читаемый текст (6 языков) Интерфейса для P2A и эталонного класса НЕТ Сервисная крышка Легкий доступ, защита во время эксплуатации Четкая и простая структура но!!!

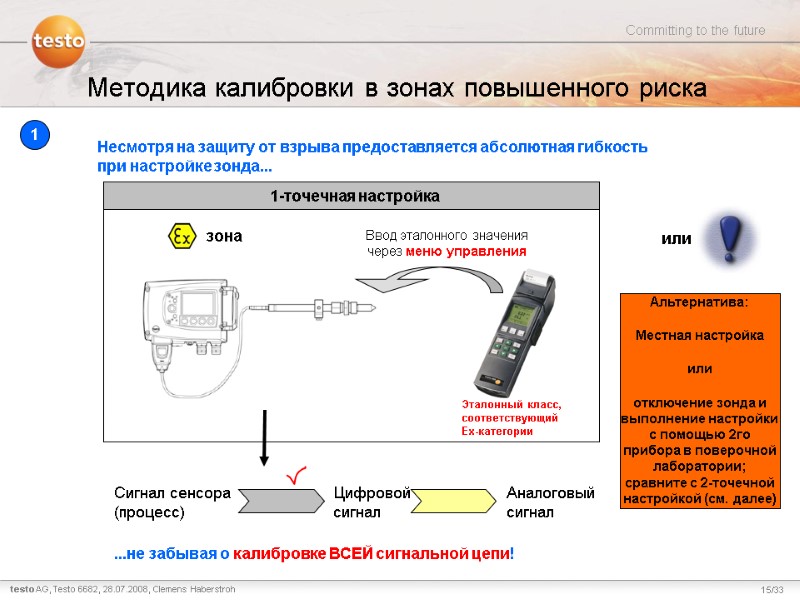

зона Несмотря на защиту от взрыва предоставляется абсолютная гибкость при настройке зонда... ...не забывая о калибровке ВСЕЙ сигнальной цепи! Ввод эталонного значения через меню управления Эталонный класс, соответствующий Ex-категории 1-точечная настройка Сигнал сенсора (процесс) Цифровой сигнал Аналоговый сигнал Методика калибровки в зонах повышенного риска 1 Альтернатива: Местная настройка или отключение зонда и выполнение настройки с помощью 2го прибора в поверочной лаборатории; сравните с 2-точечной настройкой (см. далее) или

Методика калибровки в зонах повышенного риска Зона 1 или Зона 2 2-точечная настройка Солевые растворы 2 Без упаковки!!! Ввод эталонного значения через кнопки настройки Сигнал сенсора (процесс) Цифровой сигнал Аналоговый сигнал 1-точечная: влажность процесса 2-точечная: 11,3%, 75,3%

зона 2-точечная настройка Методика калибровки в зонах повышенного риска 3 Благодаря цифровому зонду: данные калибровки во встроенной памяти зонда „2-ой прибор“ Солевые растворы или генератор влажности Ввод эталонного значения через кнопки настройки Безопасная зона 1-точечная: влажность процесса 2-точечная: 11,3%, 75,3% Сигнал сенсора (процесс) Цифровой сигнал Аналоговый сигнал

зона Аналоговая настройка Прецизионный мультиметр Методика калибровки в зонах повышенного риска 4 Безопасная зона Burden Ввод аналогового эталонного значения через меню управления Сигнал сенсора (процесс) Цифровой сигнал Аналоговый сигнал Питание

Зонд - testo 6616 Диапазон измерений: Влажность 0 ... 100 % ОВ Температура -30 ... +150 °C В зонах повышенного риска Tокр.среды : -20 ... +60 °C Pокр.среды : 0.8 ... 1,1 бар II 2 (1) G EEx ia [ia] IIC T4 Класс температурыT4 макс. 135 °C Температура поверхности прибора @ 40 °C температура окружающей среды Смотрите следующий слайд! зажим заземления Длина зонда Штепсельная вилка зонда Кабель зонда Наконечник зонда Зонд предохранитель

Установка зонда Erdklemme??: Comprise probe in potential equalization because of equalizing currents Крепление к стене настенный кронштейн для зоны 1 Подключение к процессу винтовой фитинг с врезным кольцом для зоны 0 (наконечник зонда) зона 1 зона 1 зона 0

Установка трансмиттера для зоны 1 взрывобезопасная зона Certified transmitter- power supply взрывобезопасная цепь питания Uo = 28 В Io = 93 мА Po = 650 мВт 1 2 1 2 Внутреннее уравнение потенциалов Поскольку корпус прибора из металла Внешнее уравнение потенциалов Для использования только в сухих помещениях напр., STAHL, блок питания трансмиттера (field circuit Ex i) Тип 9160

Сфера применения: лакокрасочные заводы Окрасочный робот на окрасочной линии Сушилка Приточный воздух Циркулирующий воздух Отработанный воздух Лак на основе растворителя  требуется Ex-защита Пример: Porsche Воспламенение в PVC-fusion oven по причине утечки газа  Пострадали два работника Production backlog of ca. 800 vehicles of the 911 series

Сфера применения: технология псевдоожиженного слоя Технология псевдоожиженного слоя для... Гранулирования Таблетирования Нанесения покрытия Сушки фармацевтических продуктов  Восстановление использованных растворителей посредством конденсации для переработки или утилизации Другие отрасли промышленности , использующие технологию псевдоожиженного слоя: химическая, пищевая, экологическая, производство пластика и др.

Отработанный воздух Влажный продукт Сухой воздух Охлаждающий воздух Сухой продукт Сфера применения: технология псевдоожиженного слоя Ex зона 1 Измерение следующих параметров Дифференциальное давление Температура Влажность Объемный расход Измерение температуры псевдоожиженного слоя + влажности продукта  Регулирование температуры подаваемого воздуха  Мониторинг постоянной интенсивности сушки Процесс осушки , напр., гранул или таблеток нагреватель

Лидер мирового рынка по обработке и упаковке фармацевтических и косметических продуктов Пример IMA, Италия + + + ... 30 x OEM трансмиттеры + Testoпредлагает Ex - трансмиттеры + Итого, нужно 2 x Ex - трансмиттера!!! + + + Testo НЕ предлагает Ex - трансмиттеры поступающие заказы= 30 трансмиттеров поступающие заказы= 30 трансмиттеров

testo 6682 – Как оформляется заказ? Пример заказа: Трансмиттер testo 6682 с 4 .. 20 мА (2-проводн.) дисплей Итальянский кабельный ввод NPT ½“, канал 1: °Ctd/ мин/ макс, каналl 2: °C/ мин/ макс Инструкция Итальянский-Английский  0555.6682 A01 / B01 / C06 / D02 / F04 / G02 / K04

Зонд testo 6616 – Как оформляется заказ? Пример заказа: Зонд testo 6616, пористый из нержав. стали, 10 м кабель, 500 мм зонд  0555.6616 M01 / N10 / P50

Конкуренты - Vaisala и E+E Elektronik HMT 360 Series EE30EX безопасная зона зона 0 взрывобезопасное питание Защитное ограждение или зона 1 зона 2 Более подробную информацию Вы найдете на CD с информацией по запуску маркетинговой компании!

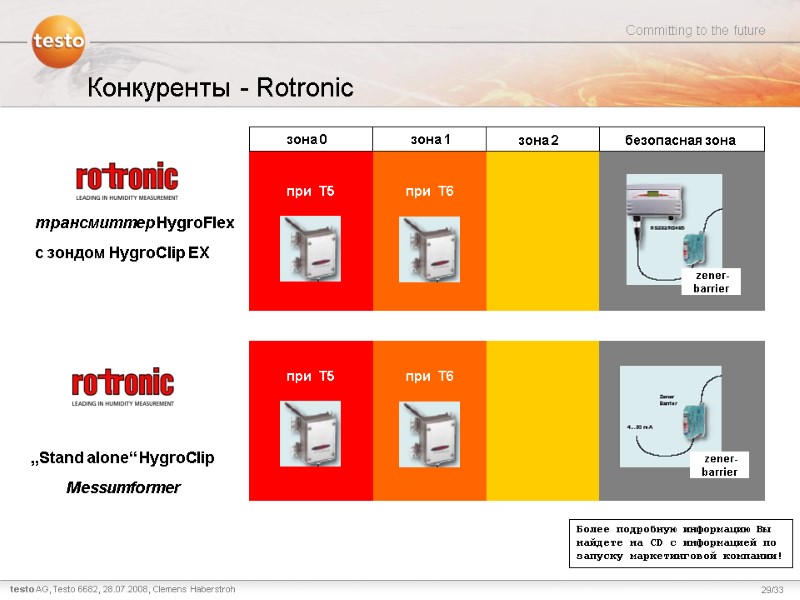

Конкуренты - Rotronic трансмиттер HygroFlex с зондом HygroClip EX „Stand alone“ HygroClip Messumformer безопасная зона zener- barrier зона 0 зона 1 зона 2 zener- barrier при T5 при T6 при T5 при T6 Более подробную информацию Вы найдете на CD с информацией по запуску маркетинговой компании!

Конкуренты - Schischek EXL-IMU-1 с зондом TFFR-2G или TFFK-2G ExCon-D Более подробную информацию Вы найдете на CD с информацией по запуску маркетинговой компании! safe area zone 0 zone 1 zone 2 Взрывобезопасное питание Выход пассивного сопротивления Отсутствие Ex-i модуля Отсутствие взрывобезопасной проводки

testo 6682 безопасная зона Зона 0 Зона 1 Зона 2 безопасная зона Зона 0 Зона 1 Зона 2 Подключение к процессу Крепление на стену Взрывобезопасное питание Взрывобезопасное питание

Обслуживание Необходимо соблюдать требования по Ex - защите: данный вид обслуживания ТОЛЬКО в Ленцкирх CCS (Complete Customer Solution) техническое обслуживание только взрывобезопасных компонентов; дооснащение невозможно не допускается обновление встроенного ПО (только в CCS, Ленцкирх) Данные требования представлены сертификационной организацией. Несоблюдение требований может привести к потере лицензии и в некоторых случаях может послужить причиной предъявления судебного иска!

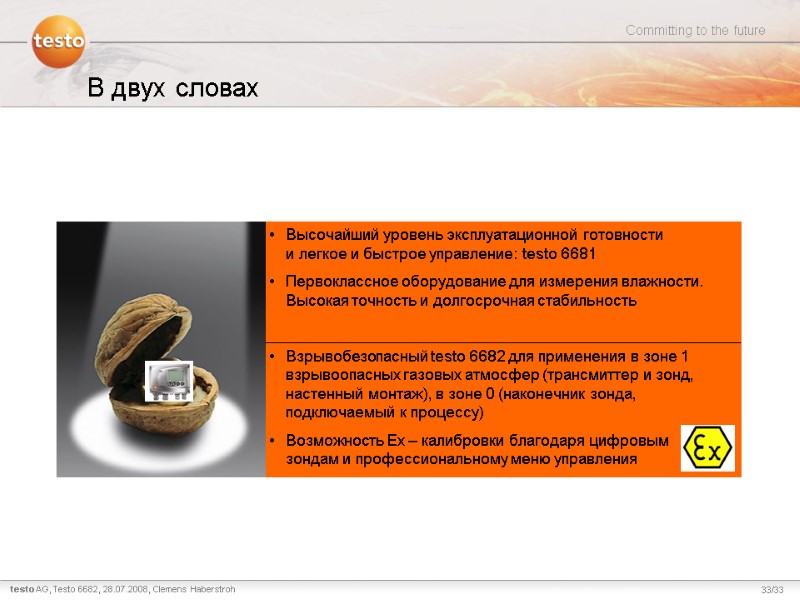

В двух словах Высочайший уровень эксплуатационной готовности и легкое и быстрое управление: testo 6681 Первоклассное оборудование для измерения влажности. Высокая точность и долгосрочная стабильность Взрывобезопасный testo 6682 для применения в зоне 1 взрывоопасных газовых атмосфер (трансмиттер и зонд, настенный монтаж), в зоне 0 (наконечник зонда, подключаемый к процессу) Возможность Ex – калибровки благодаря цифровым зондам и профессиональному меню управления
