Тема занятия: «Измерение длительности сигнала» Вопросы занятия: 1. Общие положения. 2. Методы измерения длительности сигнала и их характеристики. преподаватель Нестеренко Александр Владимирович Электрорадиоизмерительная аппаратура

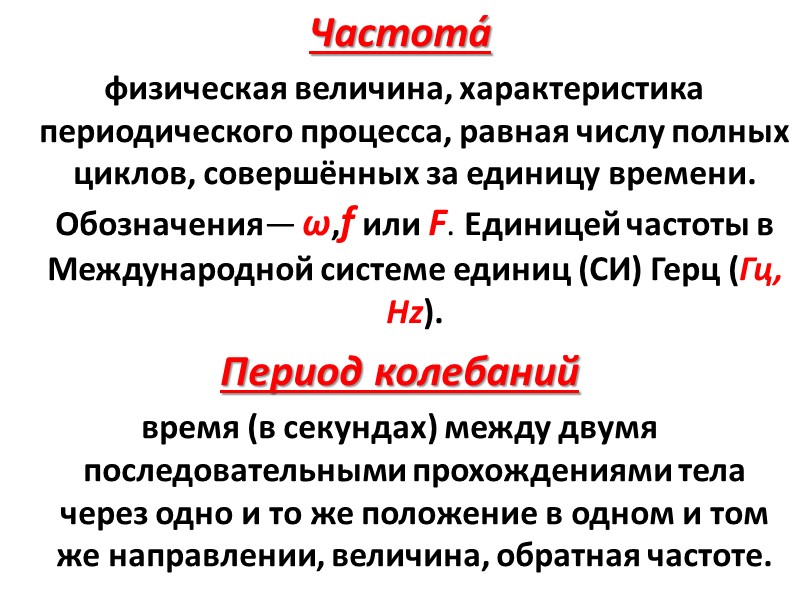

Частота́ физическая величина, характеристика периодического процесса, равная числу полных циклов, совершённых за единицу времени. Обозначения— ω,f или F. Единицей частоты в Международной системе единиц (СИ) Герц (Гц, Hz). Период колебаний время (в секундах) между двумя последовательными прохождениями тела через одно и то же положение в одном и том же направлении, величина, обратная частоте.

Способы измерения интервалов времени: осциллографический (метод калиброванной шкалы с линейной развёрткой) цифровой (с помощью частотомеров)

Частотомеры измеряют: частоту сигнала период сигнала девиацию (уход) частоты сигнала длительность импульсов Частотомер измерительный прибор для определения частоты периодического процесса или частот гармонических составляющих спектра сигнала.

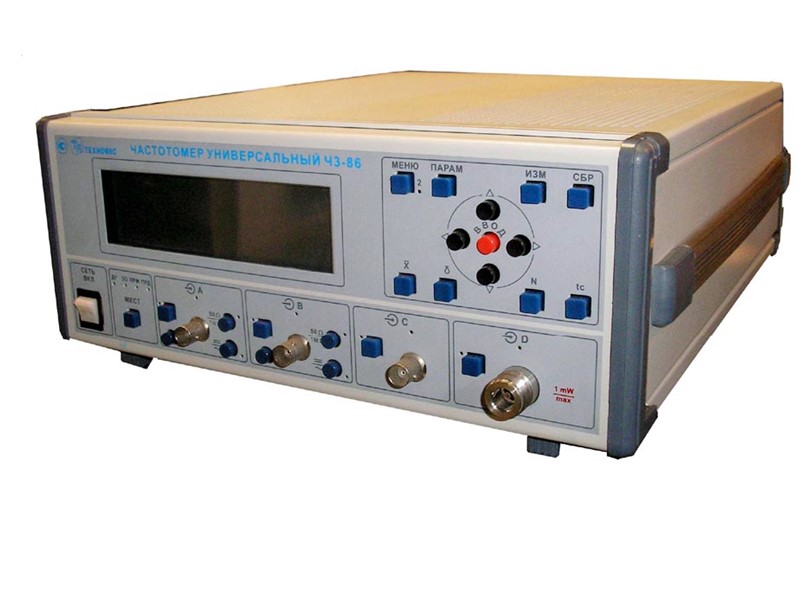

Частотомеры применяются для : обслуживания, регулировки и диагностики радиоэлектронного оборудования контроля работы радиосистем и технологических процессов, настройки, обслуживания, контроля работы приемопередающих устройств, измерения несущей частоты модулированных сигналов, настройки и обслуживания низкочастотной аппаратуры и контроля сети электропитания

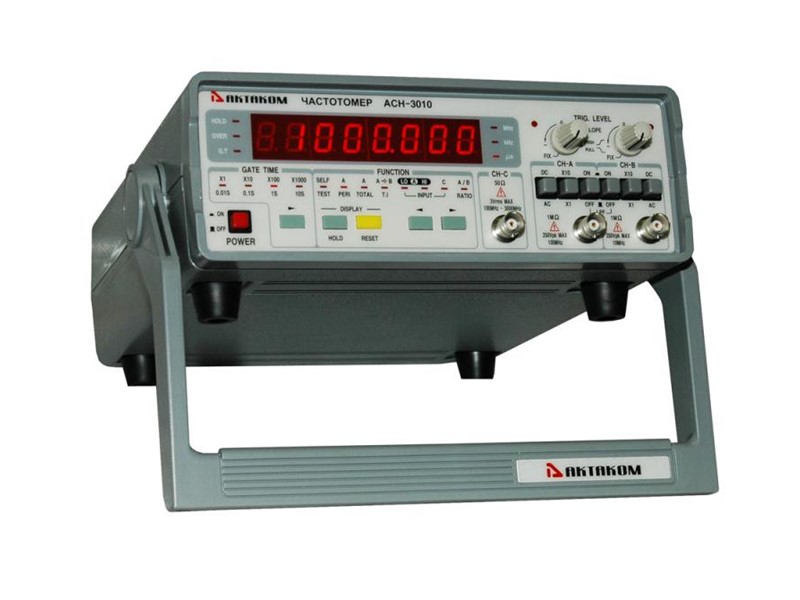

По методу измерения приборы непосредственной оценки (аналоговые) приборы сравнения (резонансные, гетеродинные, электронно-счетные) По физическому смыслу измеряемой величины для измерения частоты синусоидальных колебаний (аналоговые) для измерения частот гармонических составляющих (гетеродинные, резонансные, вибрационные) для измерения частоты дискретных событий (электронно-счетные, конденсаторные) Классификация частотомеров

По исполнению (конструкции) щитовые переносные стационарные По области применения электроизмерительные (аналоговые стрелочные частотомеры различных систем, вибрационные, а также отчасти конденсаторные и электронно-счетные частотомеры) радиоизмерительные (резонансные, гетеродинные, конденсаторные и электронно-счетные частотомеры)

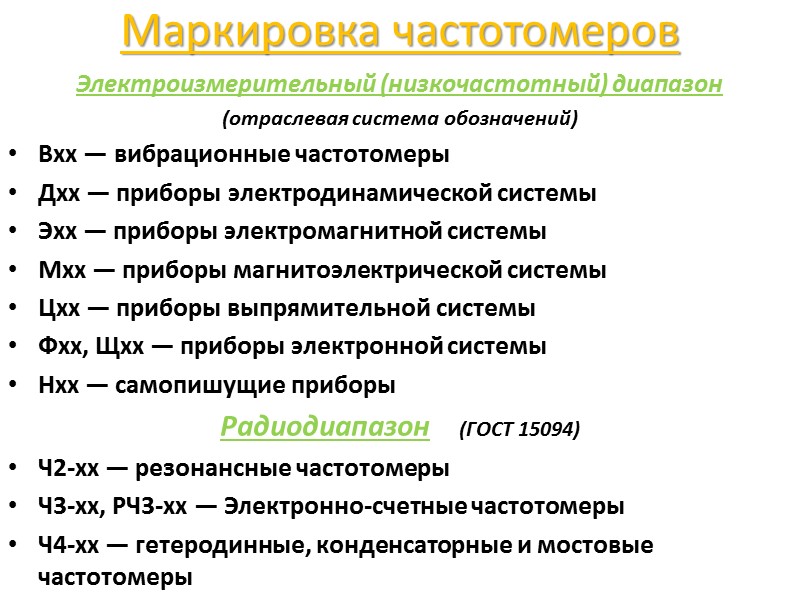

Маркировка частотомеров Электроизмерительный (низкочастотный) диапазон (отраслевая система обозначений) Вхх — вибрационные частотомеры Дхх — приборы электродинамической системы Эхх — приборы электромагнитной системы Мхх — приборы магнитоэлектрической системы Цхх — приборы выпрямительной системы Фхх, Щхх — приборы электронной системы Нхх — самопишущие приборы Радиодиапазон (ГОСТ 15094) Ч2-хх — резонансные частотомеры Ч3-хх, РЧ3-хх — Электронно-счетные частотомеры Ч4-хх — гетеродинные, конденсаторные и мостовые частотомеры

Измерения интервалов времени с помощью цифрового частотомера ВУ - входное устройство ФИ - формирователь импульсов УФУ - устройство формирования и управления ВС - временного селектора ДДЧ - декадный делитель частоты КГ - кварцевого генератора ЦОУ - цифровое отсчетное устройство U1 - выходной сигнал U2 - последовательность коротких импульсов с измеряемым периодом. U3 - строб-импульс прямоугольной формы и длительностью Тх, U4 - короткие импульсы с образцовым периодом следования U5 - счетных импульсов
