>Тема: природные каменные материалы. Тема: природные каменные материалы.

>Изучить материалы и изделия из ПКМ, их добычу и обработку, применение, хранение, транспортирование, меры Изучить материалы и изделия из ПКМ, их добычу и обработку, применение, хранение, транспортирование, меры защиты. Цель.

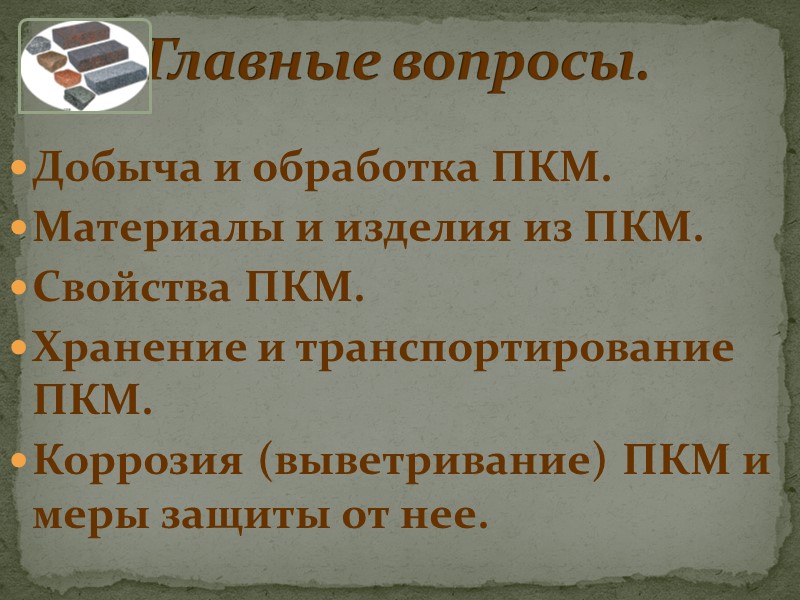

>Добыча и обработка ПКМ.  Материалы и изделия из ПКМ.  Свойства ПКМ. Добыча и обработка ПКМ. Материалы и изделия из ПКМ. Свойства ПКМ. Хранение и транспортирование ПКМ. Коррозия (выветривание) ПКМ и меры защиты от нее. Главные вопросы.

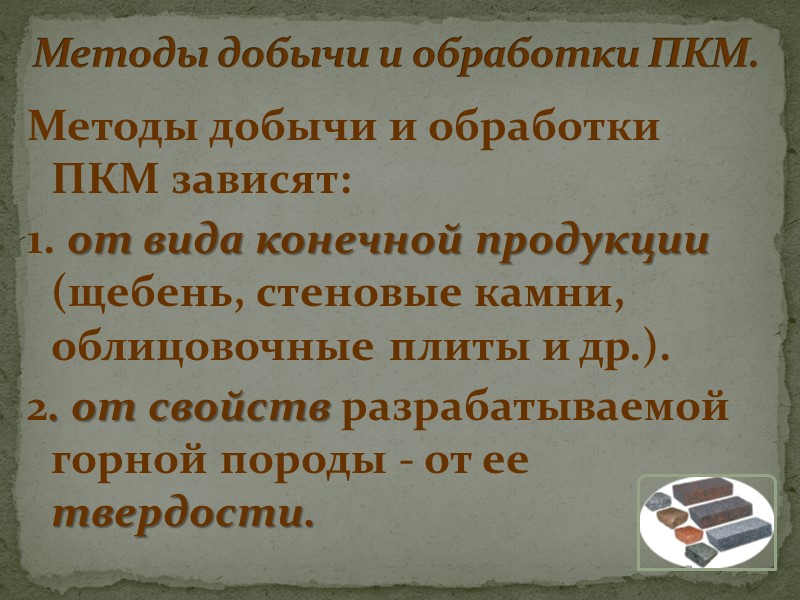

>Методы добычи и обработки ПКМ зависят:  1. от вида конечной продукции (щебень, стеновые Методы добычи и обработки ПКМ зависят: 1. от вида конечной продукции (щебень, стеновые камни, облицовочные плиты и др.). 2. от свойств разрабатываемой горной породы - от ее твердости. Методы добычи и обработки ПКМ.

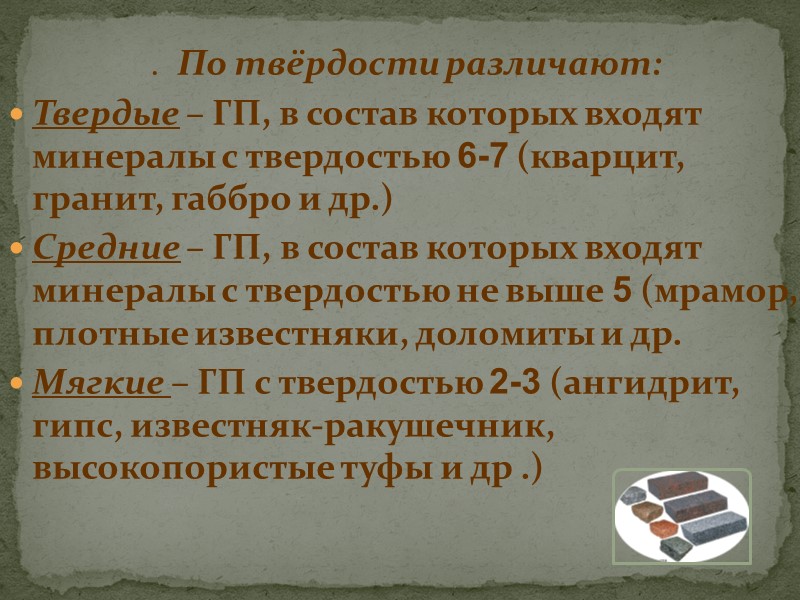

>.  По твёрдости различают:  Твердые – ГП, в состав которых входят минералы . По твёрдости различают: Твердые – ГП, в состав которых входят минералы с твердостью 6-7 (кварцит, гранит, габбро и др.) Средние – ГП, в состав которых входят минералы с твердостью не выше 5 (мрамор, плотные известняки, доломиты и др. Мягкие – ГП с твердостью 2-3 (ангидрит, гипс, известняк-ракушечник, высокопористые туфы и др .)

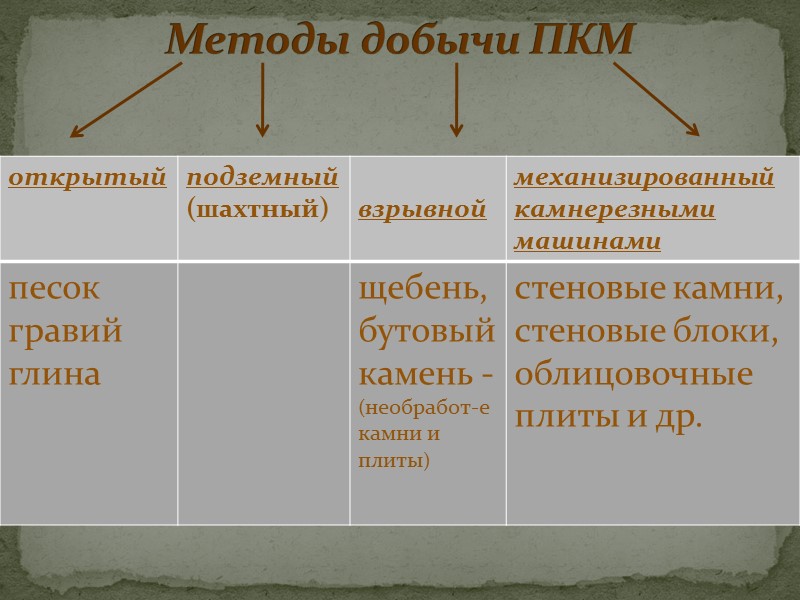

>Методы добычи ПКМ Методы добычи ПКМ

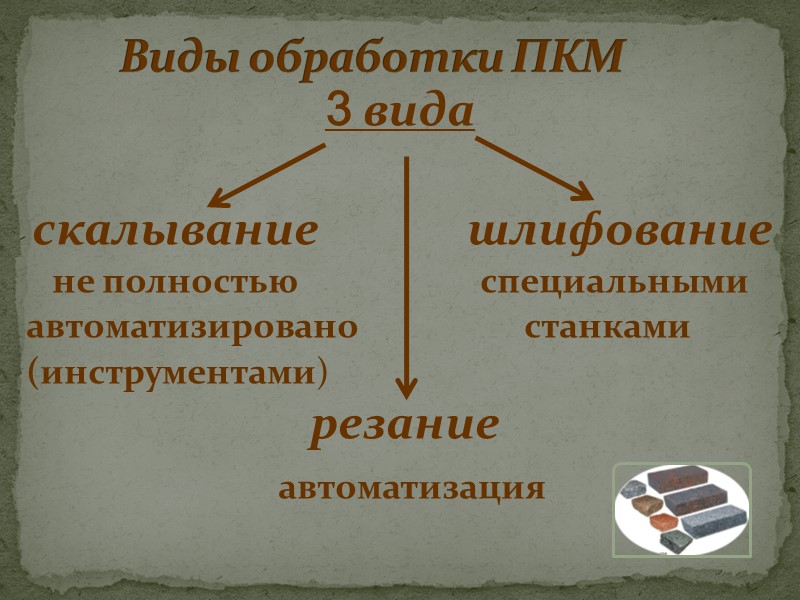

>Виды обработки ПКМ 3 вида     скалывание    Виды обработки ПКМ 3 вида скалывание шлифование не полностью специальными автоматизировано станками (инструментами) резание автоматизация

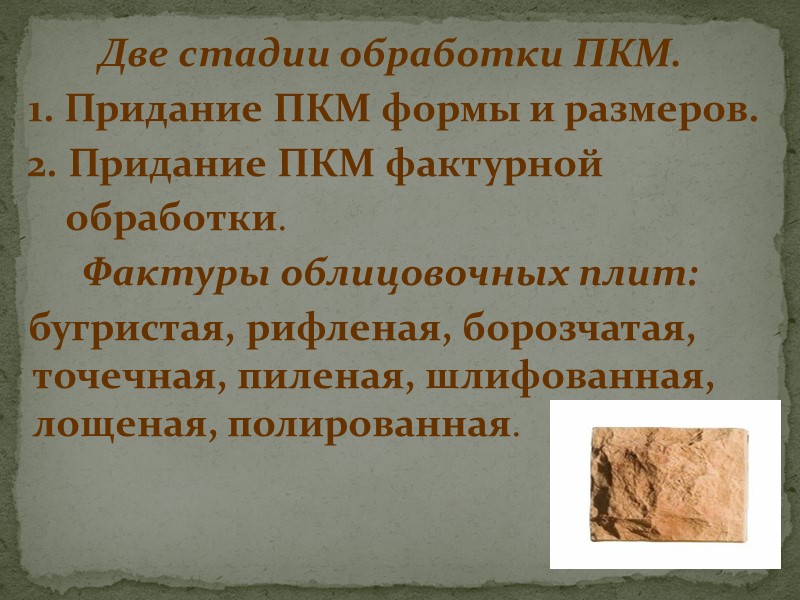

>Две стадии обработки ПКМ.    1. Придание ПКМ формы и размеров. Две стадии обработки ПКМ. 1. Придание ПКМ формы и размеров. 2. Придание ПКМ фактурной обработки. Фактуры облицовочных плит: бугристая, рифленая, борозчатая, точечная, пиленая, шлифованная, лощеная, полированная.

>Основные физико-механические свойства ПКМ. Средняя плотность.        Основные физико-механические свойства ПКМ. Средняя плотность. Морозостойкость. Водостойкость. Предел прочности при сжатии. *В специальных случаях определяют: *ИСТИРАЕМОСТЬ *СОПРОТИВЛЕНИЕ УДАРУ *ИЗНОСОСТОЙКОСТЬ Оценивают качество. Делят на марки.

>В соответствии с требованиями СНиПа ПКМ и изделия классифицируют по следующим признакам:  В соответствии с требованиями СНиПа ПКМ и изделия классифицируют по следующим признакам: По средней плотности легкие тяжелые ρср= 1800кг/м3 ρср= 1800кг/м3 По степени морозостойкости F10,15,25,50,100,200,300,500

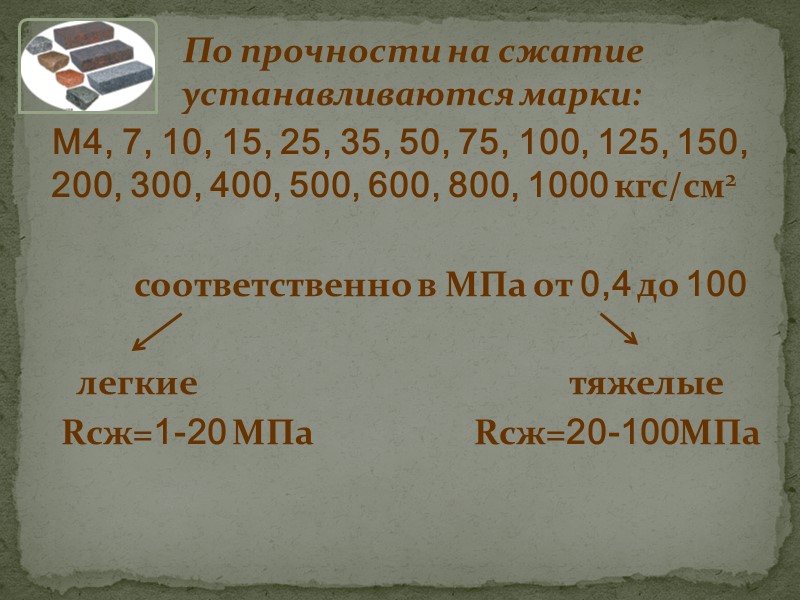

>По прочности на сжатие устанавливаются марки:      М4, 7, 10, По прочности на сжатие устанавливаются марки: М4, 7, 10, 15, 25, 35, 50, 75, 100, 125, 150, 200, 300, 400, 500, 600, 800, 1000 кгс/см2 соответственно в МПа от 0,4 до 100 легкие тяжелые Rсж=1-20 МПа Rсж=20-100МПа

>По степени водостойкости  Краз.= 0,6; 0,75; 0,8; 0,9; 1,0 МПа  Краз. ПКМ По степени водостойкости Краз.= 0,6; 0,75; 0,8; 0,9; 1,0 МПа Краз. ПКМ применяемого для фундаментов дорожных конструкций должен гидротехнических быть более 0,8 МПа Для наружных стен здания Краз.= 0,6 МПа

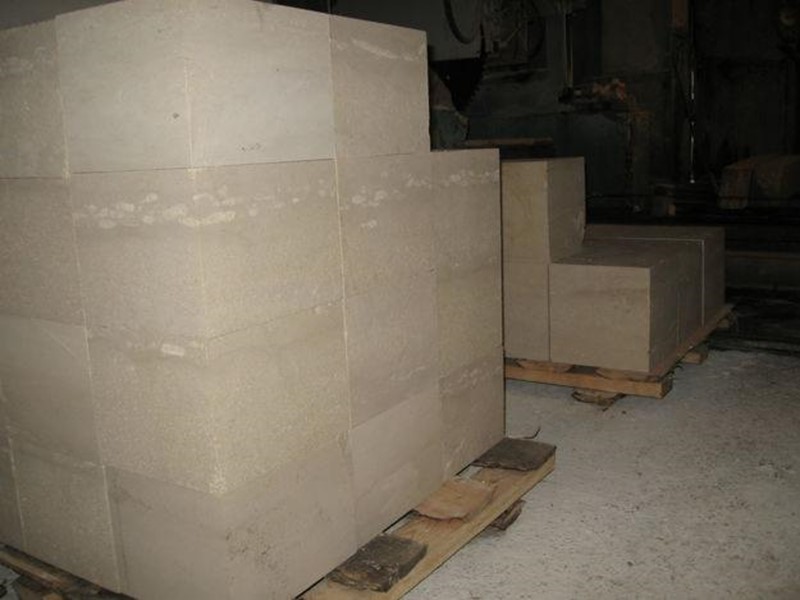

>Виды ПКМ и изделий. Бутовый камень.        Виды ПКМ и изделий. Бутовый камень. относятся к Песок. грубообработанным Гравий. материалам Щебень. Стеновые камни и блоки. Облицовочные камни и плиты. Кровельные плитки. Дорожные каменные материалы. Каменные материалы для гидротехнических сооружений.

>Щебень Гравий Песок Щебень Гравий Песок

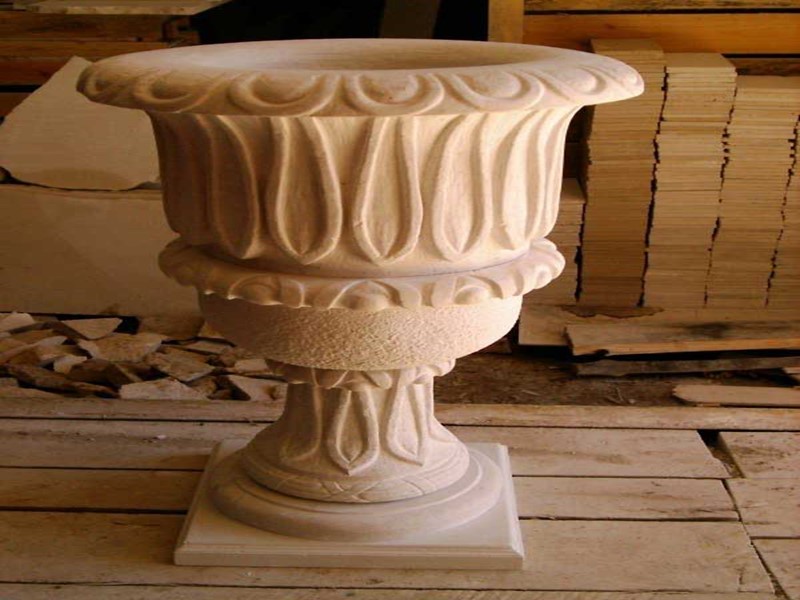

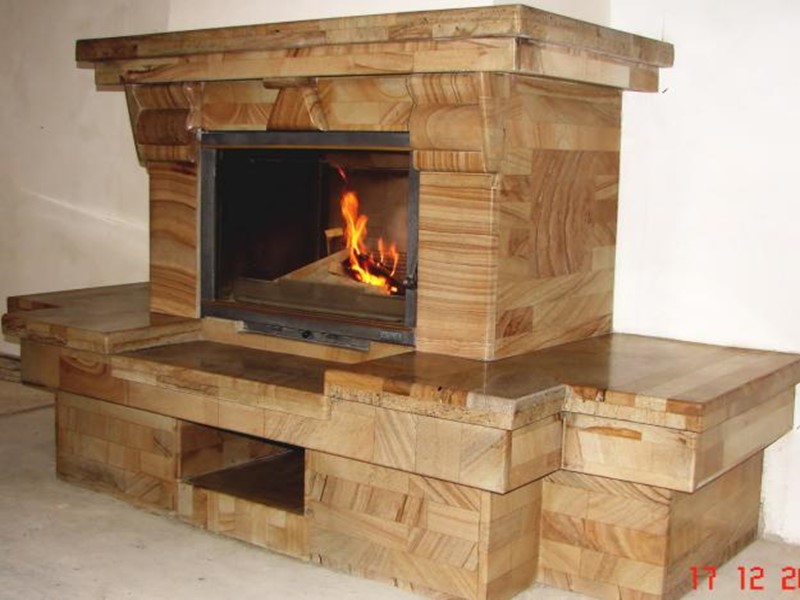

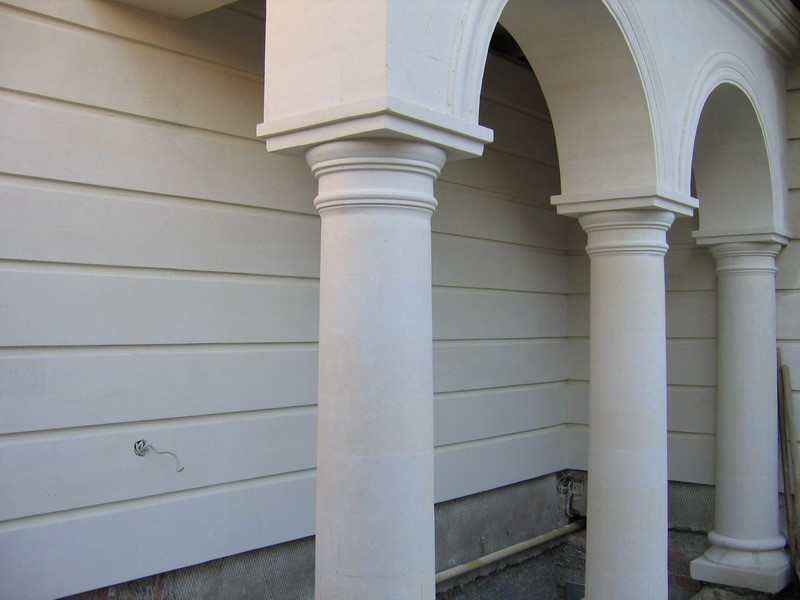

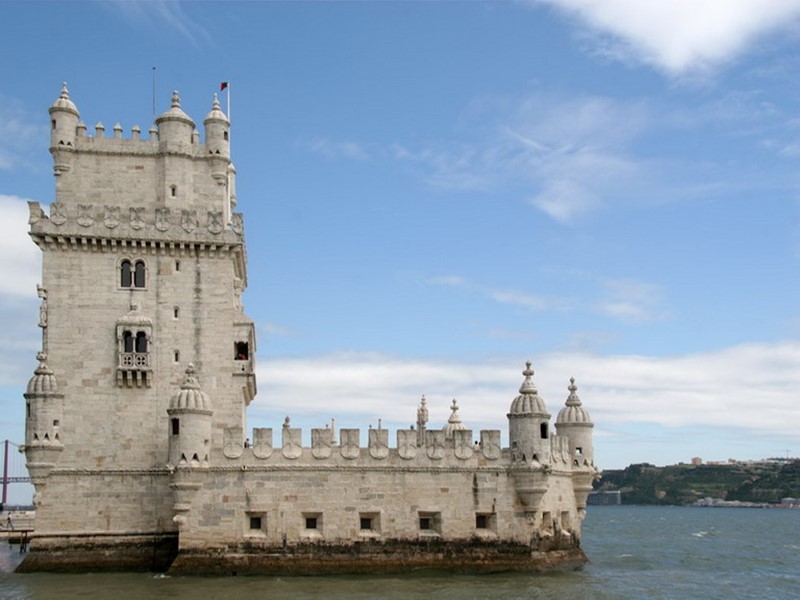

>1. штучные камни (стеновые, дорожные);   2. плиты (облицовочные, кровельные,   1. штучные камни (стеновые, дорожные); 2. плиты (облицовочные, кровельные, тротуарные, плиты для полов, плиты перекрытий, плиты ограждений ; 3. песок, щебень, гравий, булыжник, валуны; 4. архитектурно-строительные детали (элементы пилястр и коллон, наличники, карнизы, ступени, каминные полки, столешницы и др). По форме ПКМ делятся на 4 вида:

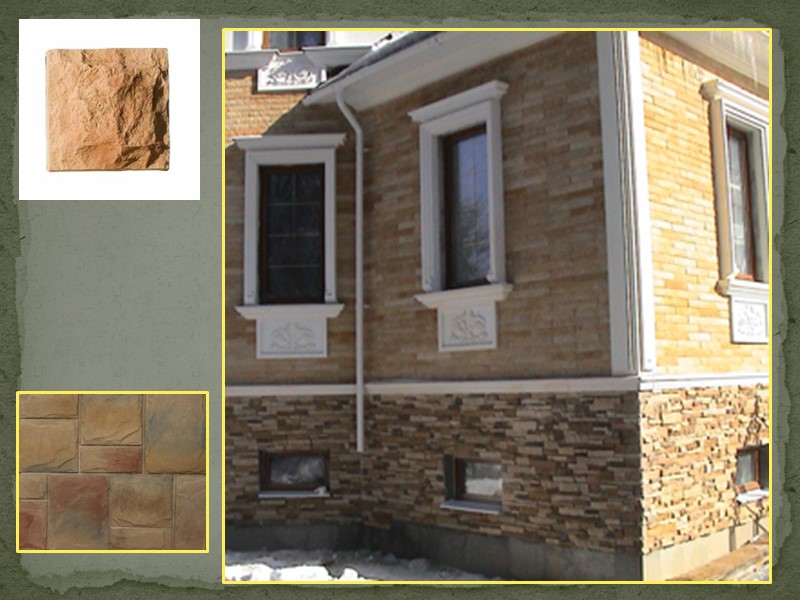

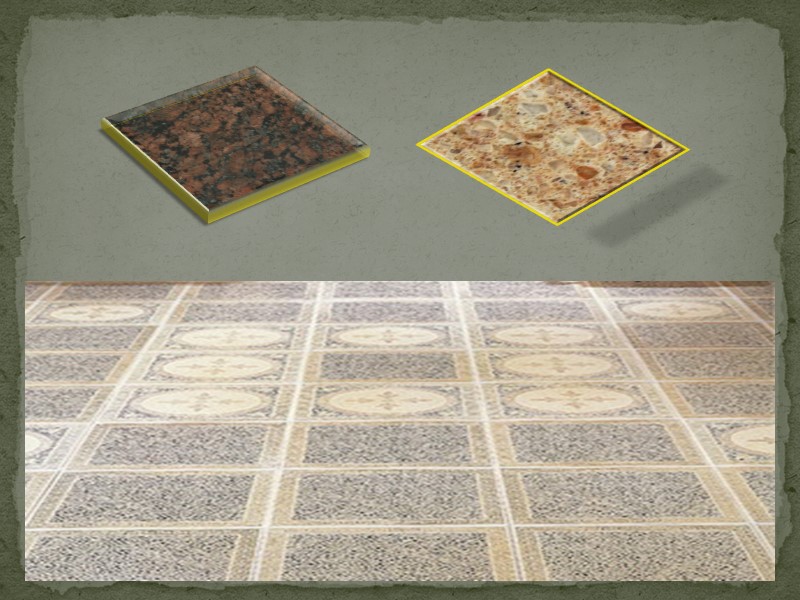

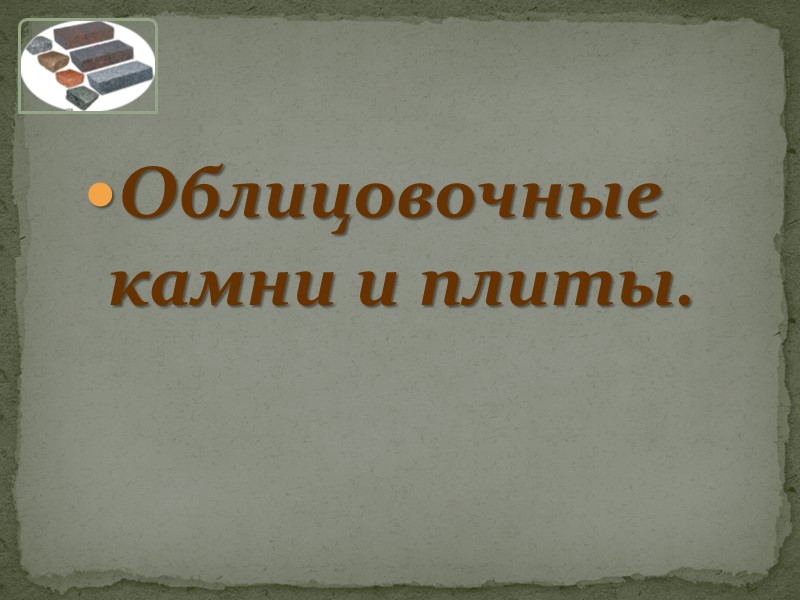

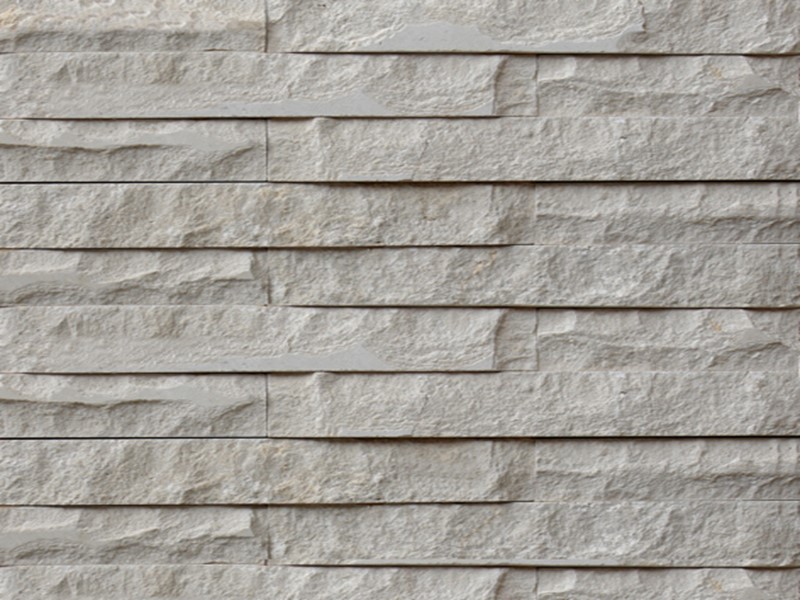

>Облицовочные камни и плиты. Облицовочные камни и плиты.

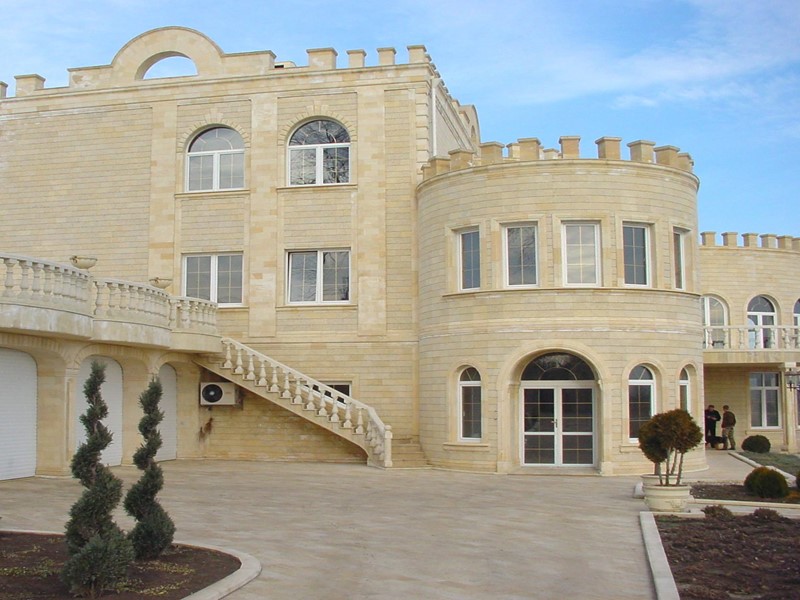

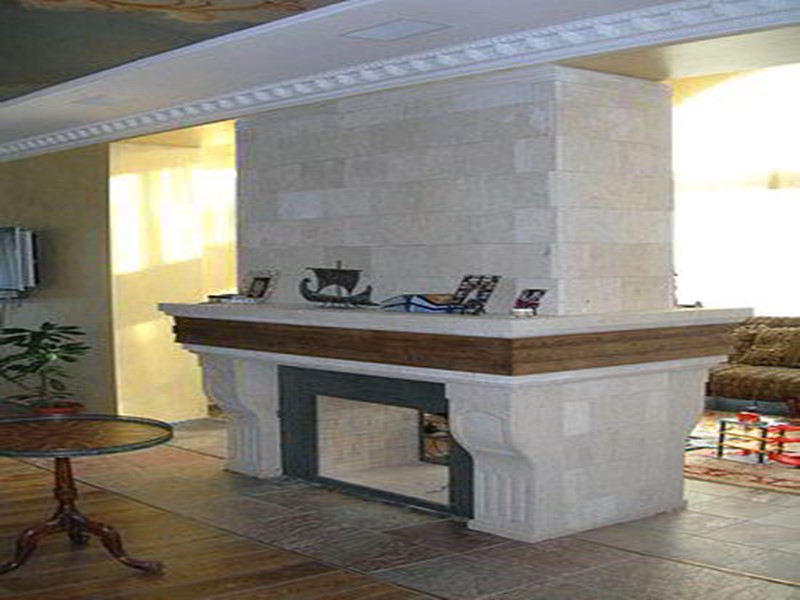

>Известняк Известняк

>

>

>

>

>

>

>

>

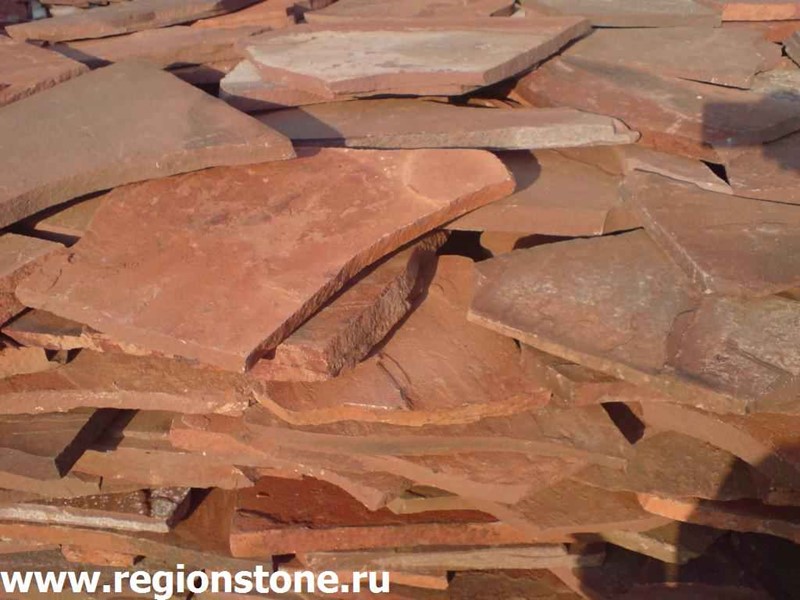

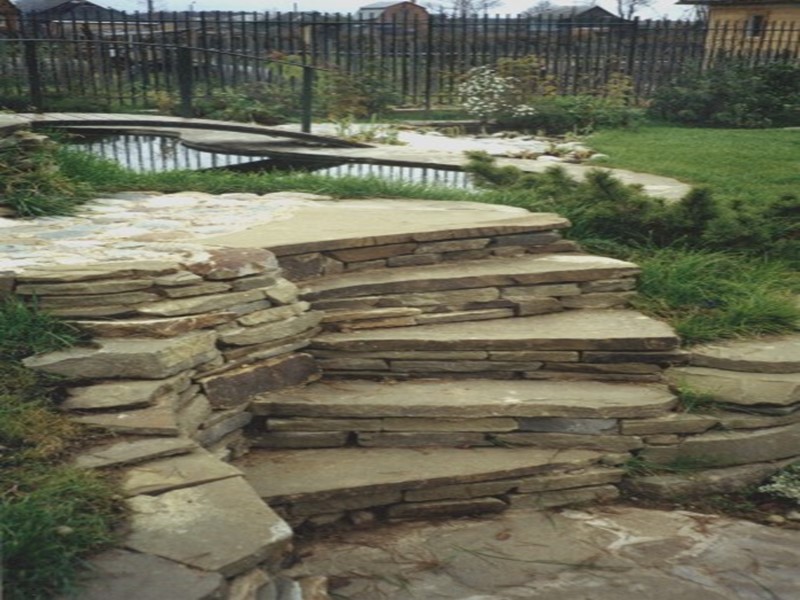

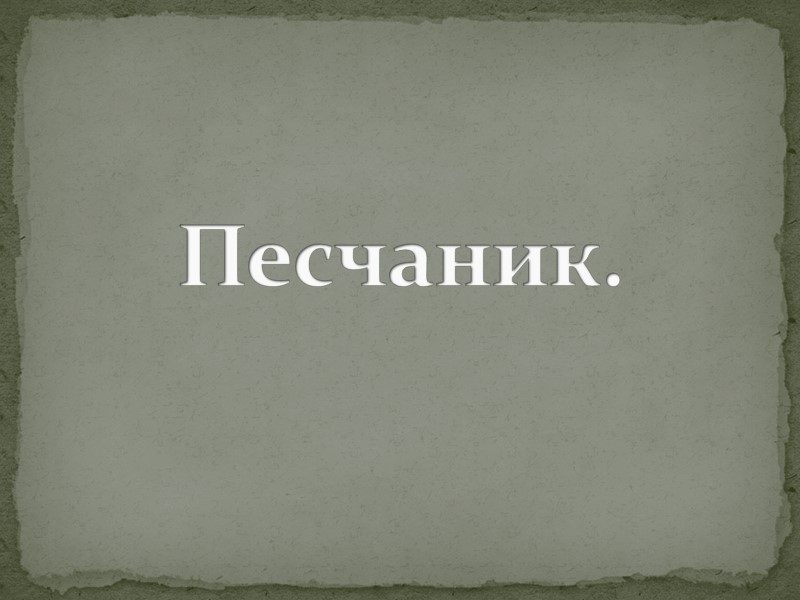

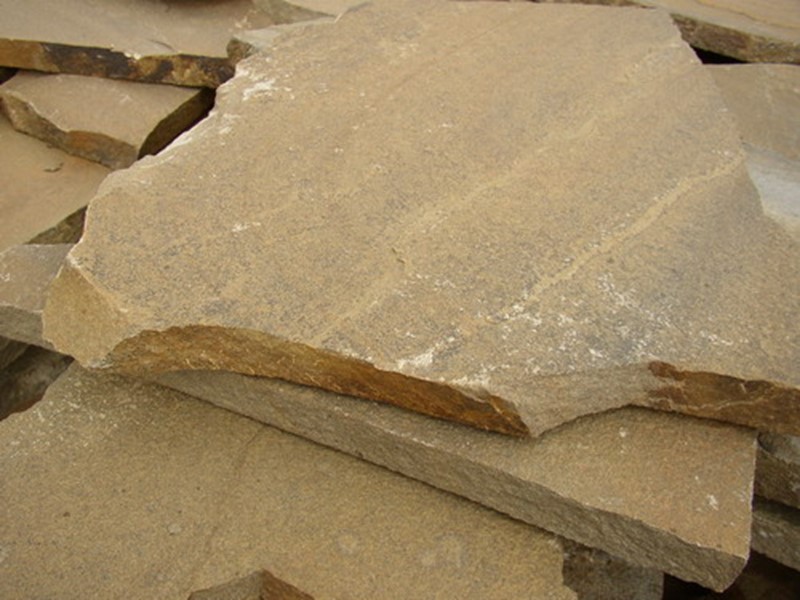

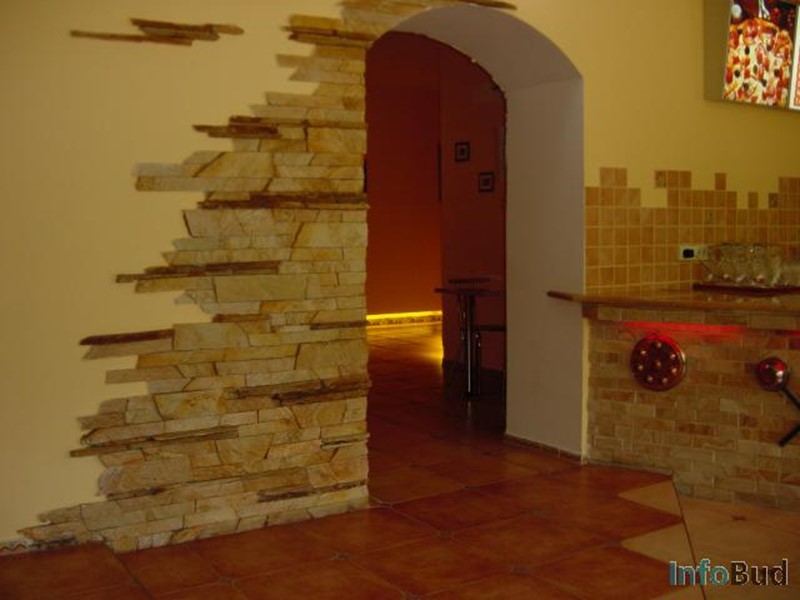

>Песчаник. Песчаник.

>

>

>

>

>

>

>

>

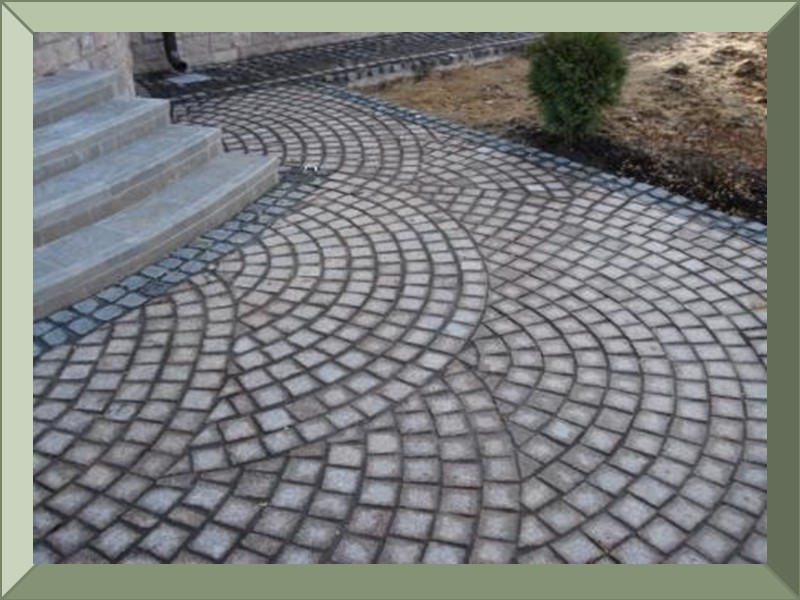

>Дорожные каменные материалы.           Дорожные каменные материалы. К ним относят: Бортовые камни. Брусчатка. Булыжный камень.

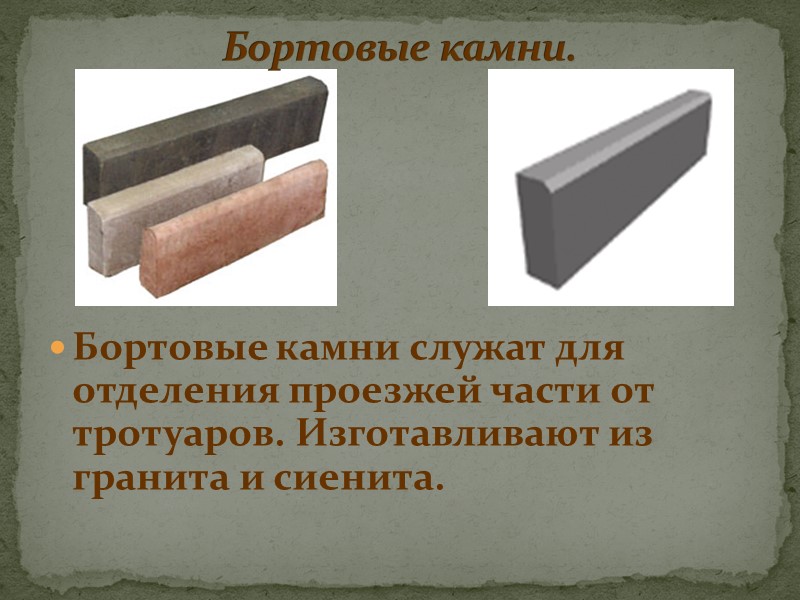

>Бортовые камни служат для отделения проезжей части от тротуаров. Изготавливают из гранита и сиенита. Бортовые камни служат для отделения проезжей части от тротуаров. Изготавливают из гранита и сиенита. Бортовые камни.

>Долговечное, декоративное покрытие улиц и площадей. Брусчатка. Долговечное, декоративное покрытие улиц и площадей. Брусчатка.

>Брусчатка колотые и тесаные  бруски камня, приближающиеся  по форме к параллелепипеду, Брусчатка колотые и тесаные бруски камня, приближающиеся по форме к параллелепипеду, либо к кубу.

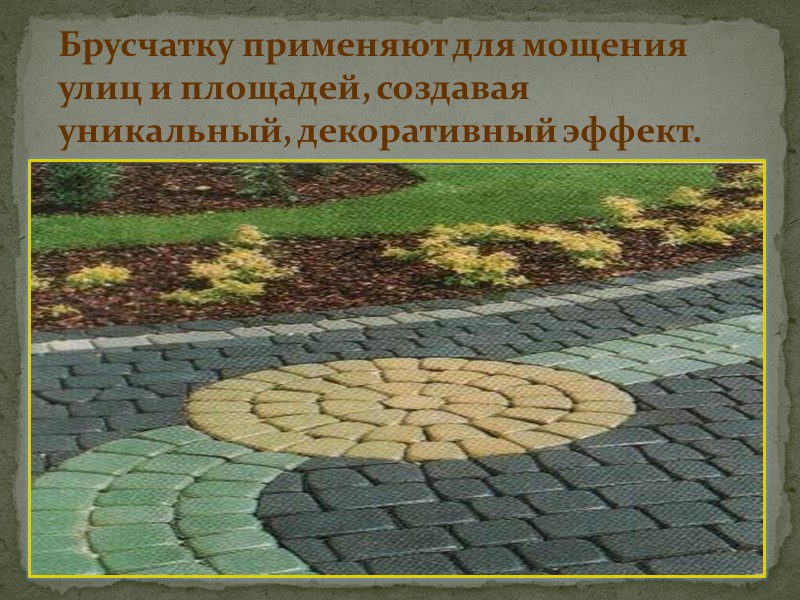

>Брусчатку применяют для мощения улиц и площадей, создавая уникальный, декоративный эффект. Брусчатку применяют для мощения улиц и площадей, создавая уникальный, декоративный эффект.

>

>

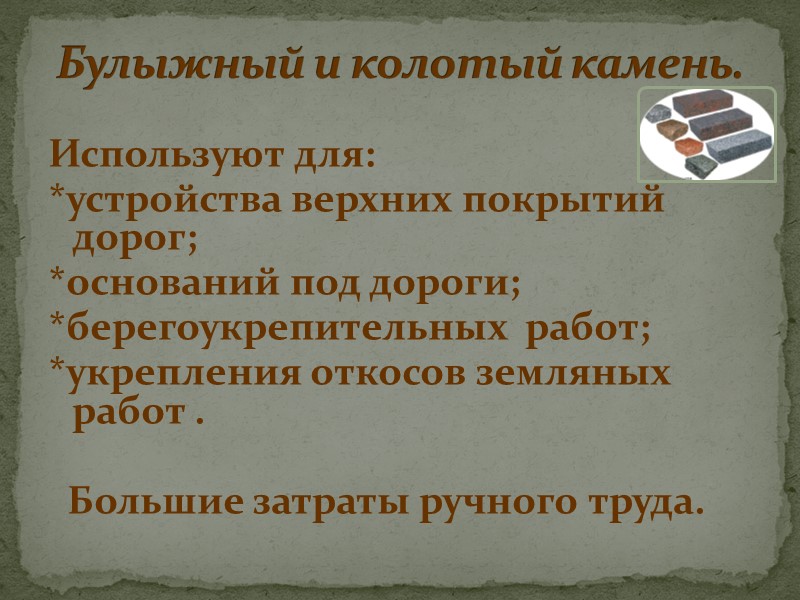

>Булыжный и колотый камень. Используют для: *устройства верхних покрытий дорог; *оснований под дороги; Булыжный и колотый камень. Используют для: *устройства верхних покрытий дорог; *оснований под дороги; *берегоукрепительных работ; *укрепления откосов земляных работ . Большие затраты ручного труда.

>

>

>

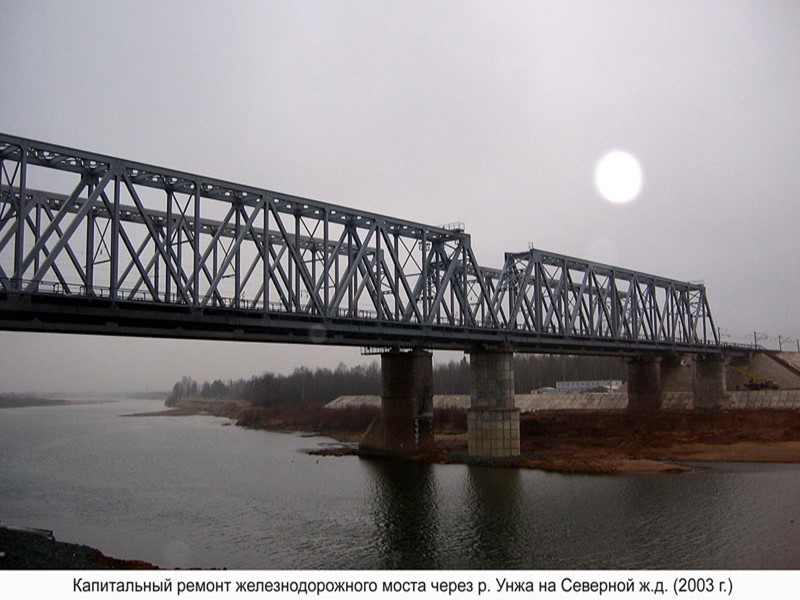

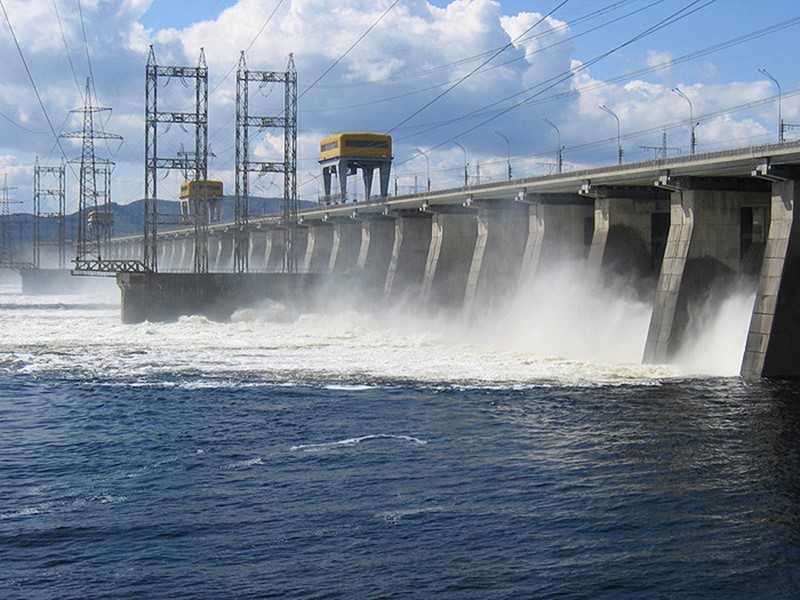

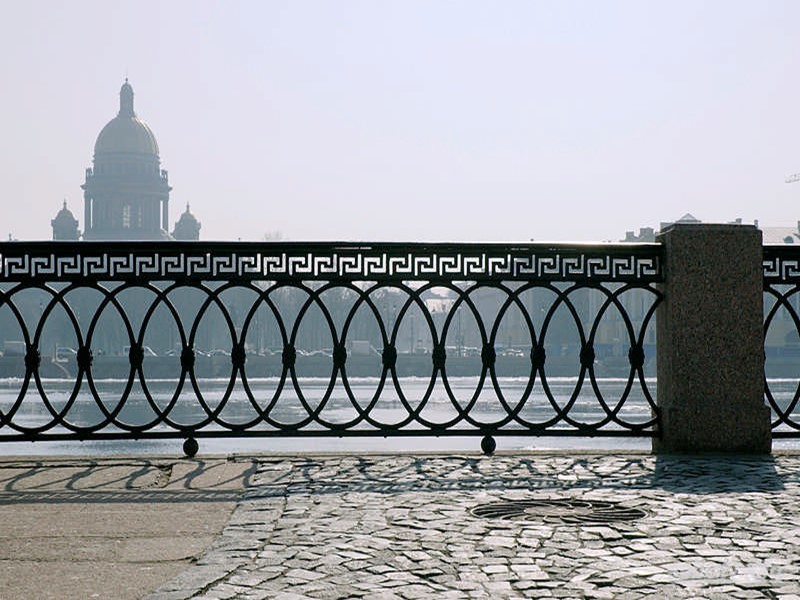

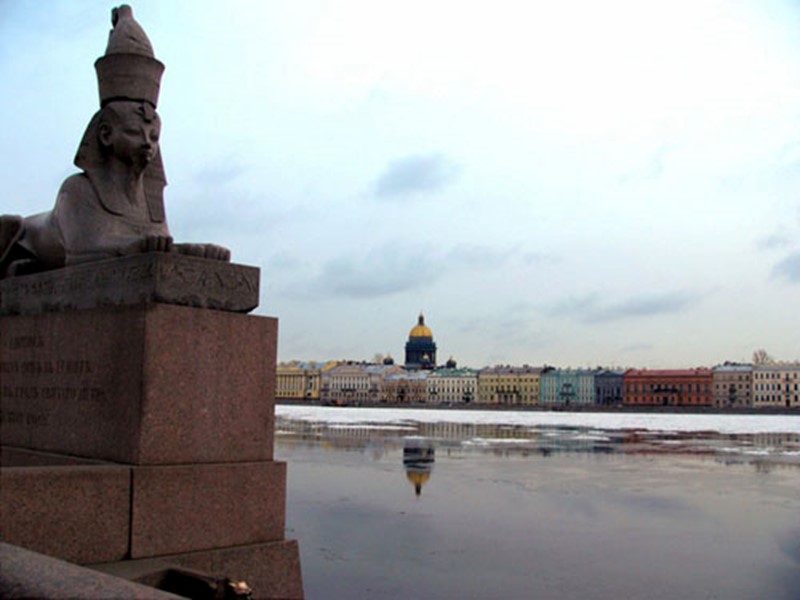

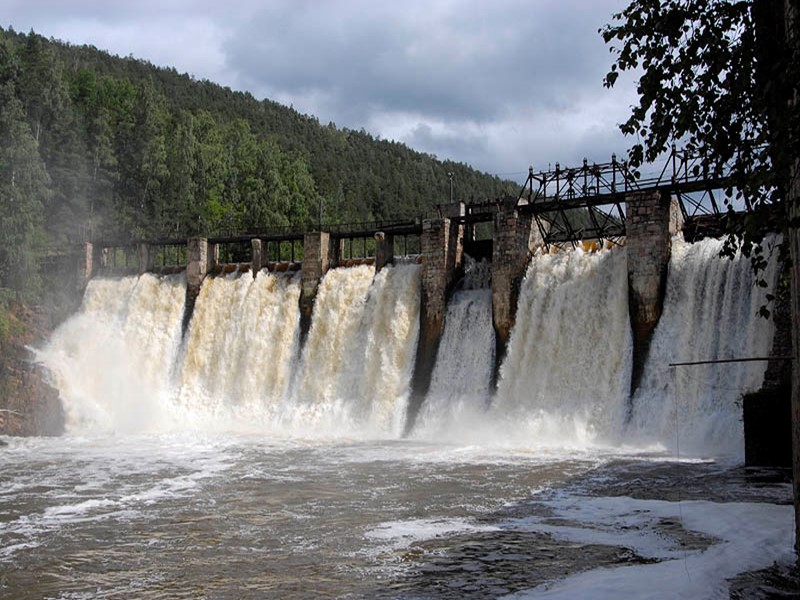

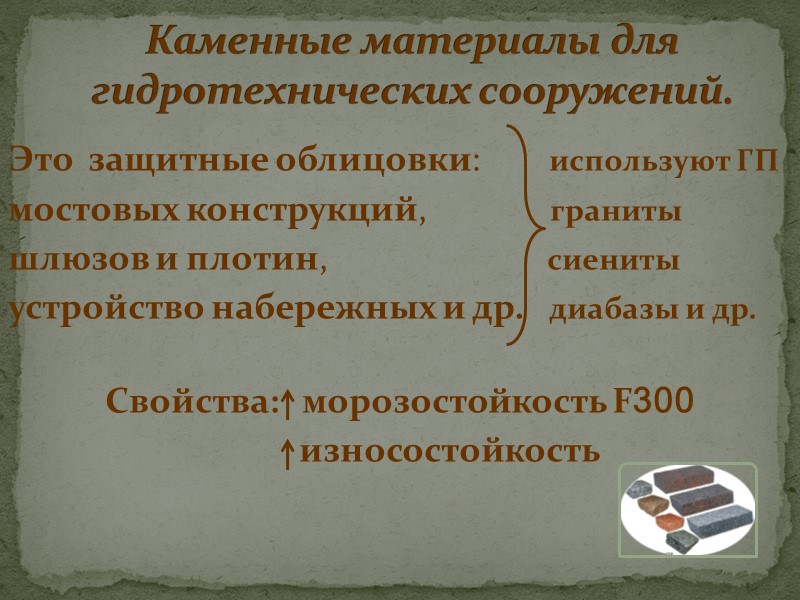

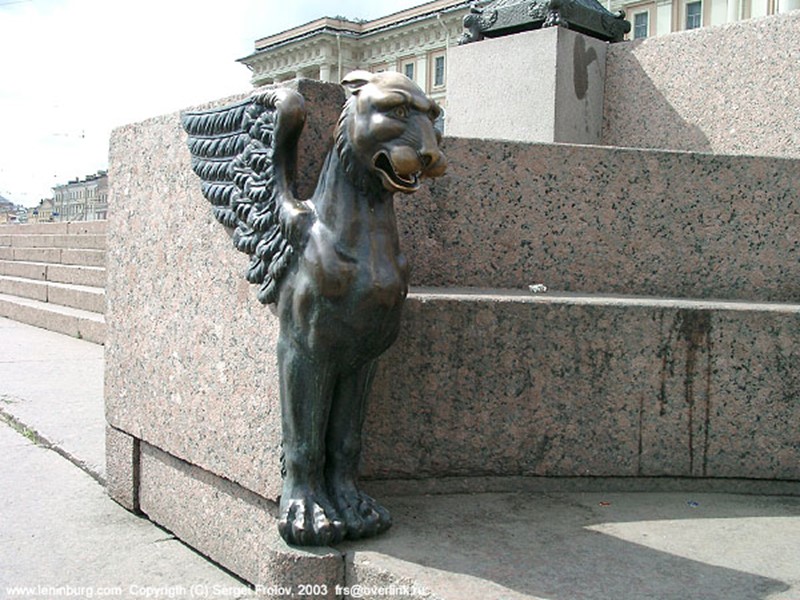

>Каменные материалы для гидротехнических сооружений. Это  защитные облицовки:     Каменные материалы для гидротехнических сооружений. Это защитные облицовки: используют ГП мостовых конструкций, граниты шлюзов и плотин, сиениты устройство набережных и др. диабазы и др. Свойства: морозостойкость F300 износостойкость

>

>

>

>

>

>

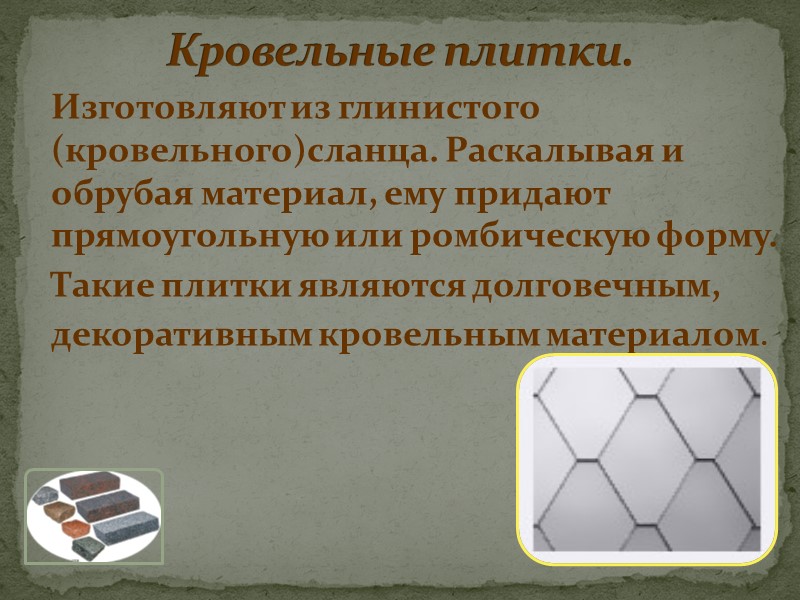

>Изготовляют из глинистого (кровельного)сланца. Раскалывая и обрубая материал, ему придают прямоугольную или ромбическую форму. Изготовляют из глинистого (кровельного)сланца. Раскалывая и обрубая материал, ему придают прямоугольную или ромбическую форму. Такие плитки являются долговечным, декоративным кровельным материалом. Кровельные плитки.

>Богатство расцветок ПКМ. Богатство расцветок ПКМ исключительно  велико. В большей мере это объясняется Богатство расцветок ПКМ. Богатство расцветок ПКМ исключительно велико. В большей мере это объясняется тем, что 85% минералов окрашено природой. 40% минералов зеленые 20% минералов желтые 10% минералов красные и коричневые 7% минералов черные 5% минералов синие 3% минералов фиолетовые и пурпурные

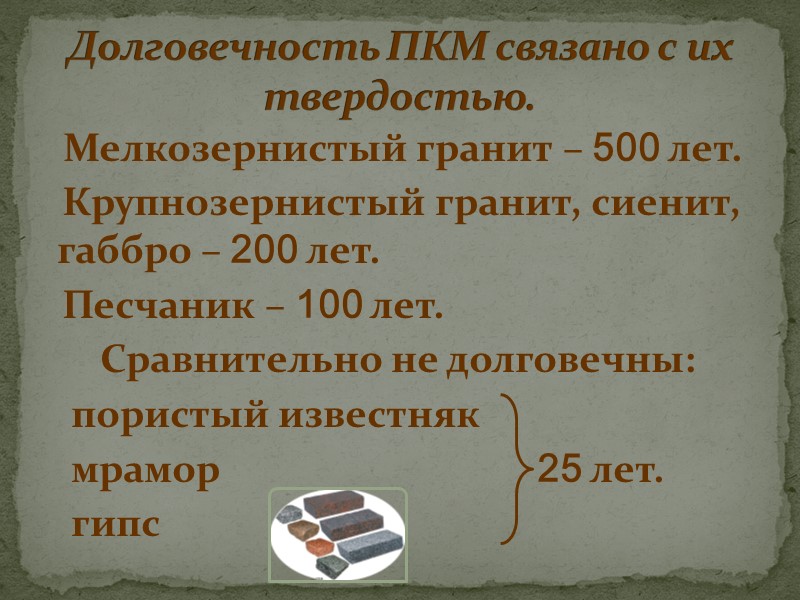

>Мелкозернистый гранит – 500 лет.    Крупнозернистый гранит, сиенит, габбро – 200 Мелкозернистый гранит – 500 лет. Крупнозернистый гранит, сиенит, габбро – 200 лет. Песчаник – 100 лет. Сравнительно не долговечны: пористый известняк мрамор 25 лет. гипс Долговечность ПКМ связано с их твердостью.

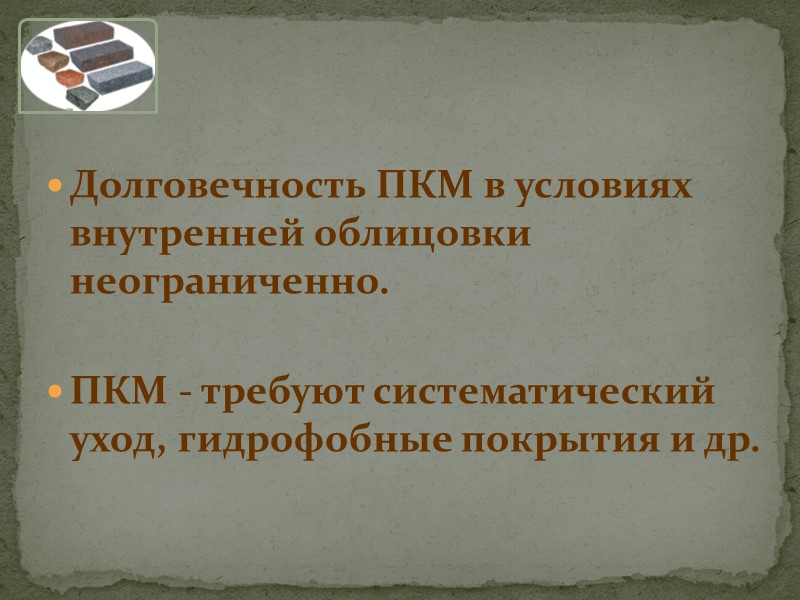

>Долговечность ПКМ в условиях внутренней облицовки неограниченно.  ПКМ - требуют систематический уход, гидрофобные Долговечность ПКМ в условиях внутренней облицовки неограниченно. ПКМ - требуют систематический уход, гидрофобные покрытия и др.

>Воздействие воды. Колебания температуры. Различные газы присутствующие в воздухе. Различные микроорганизмы и растения. Воздействие воды. Колебания температуры. Различные газы присутствующие в воздухе. Различные микроорганизмы и растения. В процессе эксплуатации ПКМ в конструкциях и сооружениях могут подвергаться медленному разрушению т.е. выветриванию. Причины разрушения ПКМ.

>Защита ПКМ.     Конструктивные       Защита ПКМ. Конструктивные мероприятия. Консервационные мероприятия.

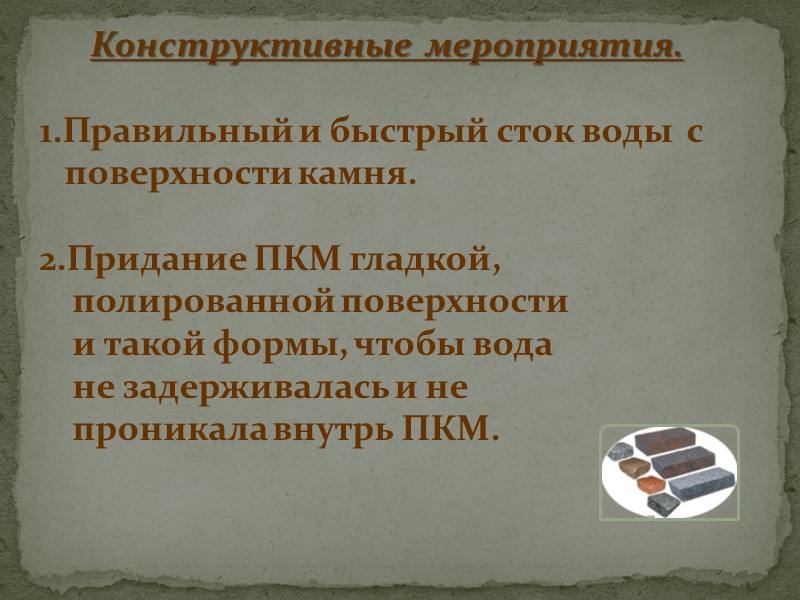

>Конструктивные  мероприятия.   1.Правильный и быстрый сток воды  с  Конструктивные мероприятия. 1.Правильный и быстрый сток воды с поверхности камня. 2.Придание ПКМ гладкой, полированной поверхности и такой формы, чтобы вода не задерживалась и не проникала внутрь ПКМ.

>Консервационные мероприятия.        Создание на лицевой поверхности ПКМ Консервационные мероприятия. Создание на лицевой поверхности ПКМ плотного водонепроницаемого слоя. *Гидрофобизация. *Флюатирование. *Пропитка поверхности ПКМ жидким стеклом. *Пленкообразующие полимерные материалы. Защита ПКМ обеспечивает долговечность.

>Исключить:    механические повреждения,    загрязнения,    увлажнения. Исключить: механические повреждения, загрязнения, увлажнения. Использовать специальные тары, контейнеры. Хранить в складах либо под навесом. Хранение и транспортирование ПКМ.

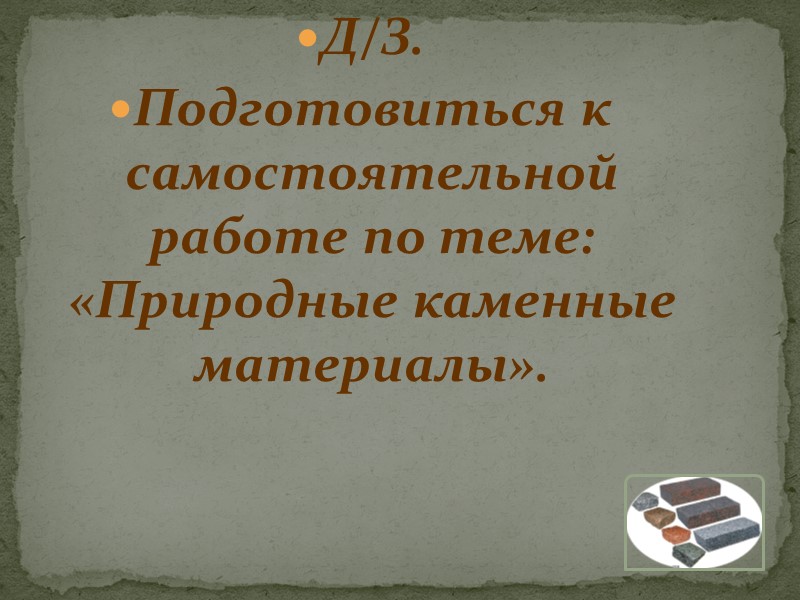

>Д/З. Подготовиться к самостоятельной работе по теме:  «Природные каменные материалы». Д/З. Подготовиться к самостоятельной работе по теме: «Природные каменные материалы».

>Благодарю за внимание. Благодарю за внимание.

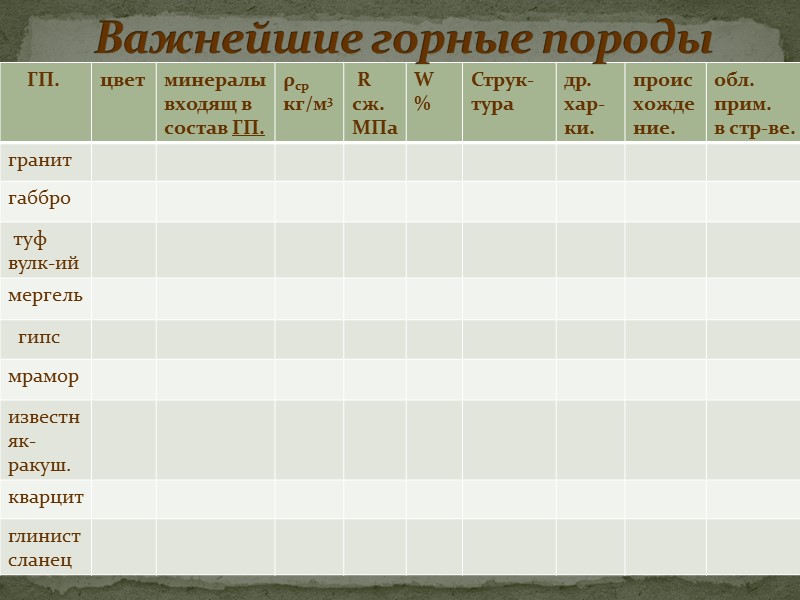

>Важнейшие горные породы Важнейшие горные породы
