TEMA 7. DSL (Digital Subscriber Line) Ing. Andrea Muñoz Ing. Carlos Velázquez Ing. José TEMA 7. DSL (Digital Subscriber Line) Ing. Andrea Muñoz Ing. Carlos Velázquez Ing. José Velázquez Febrero, 2011

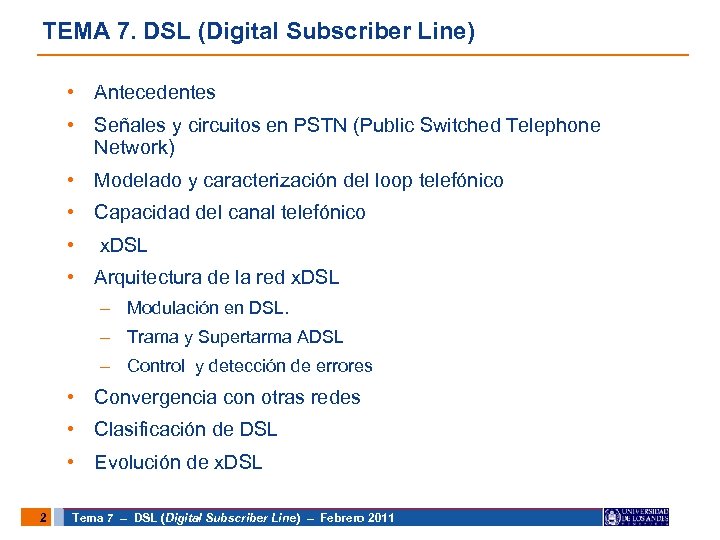

TEMA 7. DSL (Digital Subscriber Line) • Antecedentes • Señales y circuitos en PSTN TEMA 7. DSL (Digital Subscriber Line) • Antecedentes • Señales y circuitos en PSTN (Public Switched Telephone Network) • Modelado y caracterización del loop telefónico • Capacidad del canal telefónico • x. DSL • Arquitectura de la red x. DSL – Modulación en DSL. – Trama y Supertarma ADSL – Control y detección de errores • Convergencia con otras redes • Clasificación de DSL • Evolución de x. DSL 2 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

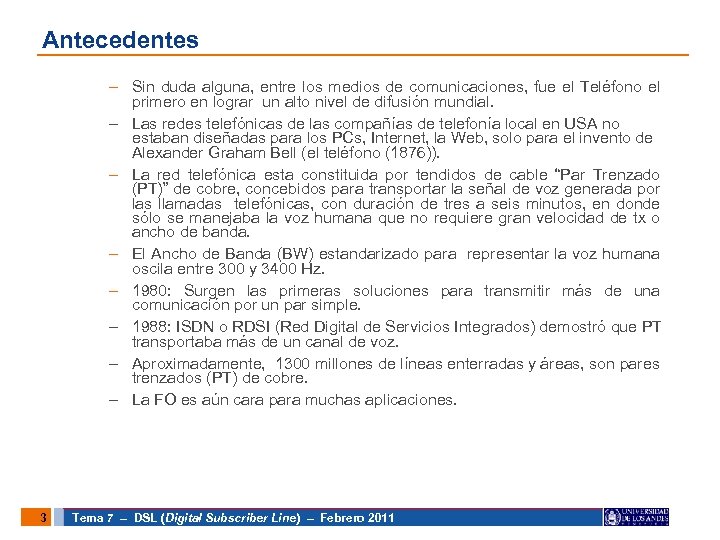

Antecedentes – Sin duda alguna, entre los medios de comunicaciones, fue el Teléfono el Antecedentes – Sin duda alguna, entre los medios de comunicaciones, fue el Teléfono el primero en lograr un alto nivel de difusión mundial. – Las redes telefónicas de las compañías de telefonía local en USA no estaban diseñadas para los PCs, Internet, la Web, solo para el invento de Alexander Graham Bell (el teléfono (1876)). – La red telefónica esta constituida por tendidos de cable “Par Trenzado (PT)” de cobre, concebidos para transportar la señal de voz generada por las llamadas telefónicas, con duración de tres a seis minutos, en donde sólo se manejaba la voz humana que no requiere gran velocidad de tx o ancho de banda. – El Ancho de Banda (BW) estandarizado para representar la voz humana oscila entre 300 y 3400 Hz. – 1980: Surgen las primeras soluciones para transmitir más de una comunicación por un par simple. – 1988: ISDN o RDSI (Red Digital de Servicios Integrados) demostró que PT transportaba más de un canal de voz. – Aproximadamente, 1300 millones de líneas enterradas y áreas, son pares trenzados (PT) de cobre. – La FO es aún cara para muchas aplicaciones. 3 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Antecedentes. Cont. – El inconveniente de usar el BW de la voz para transmitir Antecedentes. Cont. – El inconveniente de usar el BW de la voz para transmitir datos es que no se puede lograr grandes velocidades de Tx. – Hace algunos años, 2400 bps era una velocidad bastante respetable, pero aparecieron aplicaciones interactivas y las primeras conexiones de redes LAN remotas, alcanzando velocidades de 9. 600 y 14. 400 bps. – Luego con la Internet, la velocidad debió subir a 28. 800 y 33. 600 bps, las cuáles, no fueron suficientes para aplicaciones multimedia interactivas o para transmitir videos con buena resolución. – A mediados de los 90, hay cambios con la aparición del Wold Wide Web en Internet. – Hubo una explosión de la demanda de nuevos servicios, fue el factor definitivo en el desarrollo de las tecnologías de transmisión de voz y datos. – Los usuarios requieren servicios que necesitan gran BW, como son: acceso a internet, Intranet, teleconmuntación (acceso a servicios de oficina desde el hogar) y acceso remoto a redes de área local. – El avance de la micro electrónica permite el desarrollo de los DSP (Procesadores Digitales de señales) y técnicas potentes de ecualización. – Las compañías que poseen redes privadas de cobre, pueden aprovechar este recurso, para cubrir estas demandas y requerimientos sin necesidad de recableados costosos, evitando un gasto innecesario y reduciendo el tiempo de implementación. 4 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

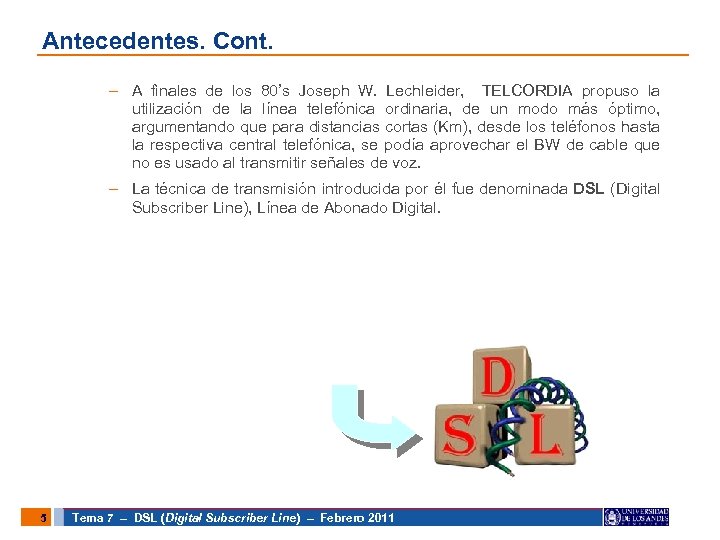

Antecedentes. Cont. – A finales de los 80’s Joseph W. Lechleider, TELCORDIA propuso la Antecedentes. Cont. – A finales de los 80’s Joseph W. Lechleider, TELCORDIA propuso la utilización de la línea telefónica ordinaria, de un modo más óptimo, argumentando que para distancias cortas (Km), desde los teléfonos hasta la respectiva central telefónica, se podía aprovechar el BW de cable que no es usado al transmitir señales de voz. – La técnica de transmisión introducida por él fue denominada DSL (Digital Subscriber Line), Línea de Abonado Digital. 5 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Señales y circuitos en PSTN (Public Switched Telephone Network) • Red Pública de Voz: Señales y circuitos en PSTN (Public Switched Telephone Network) • Red Pública de Voz: Esta es la red que soporta los servicios de telefonía pública y privada. Está compuesta, por una parte, de una red de conmutación de circuitos conocida como PSTN (Public Switching Telephone Network) conformada por centrales telefónicas digitales y centrales analógicas, y por la otra, de una red de conmutación de paquetes conformada por nodos de acceso de nueva generación (NGN). 6 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

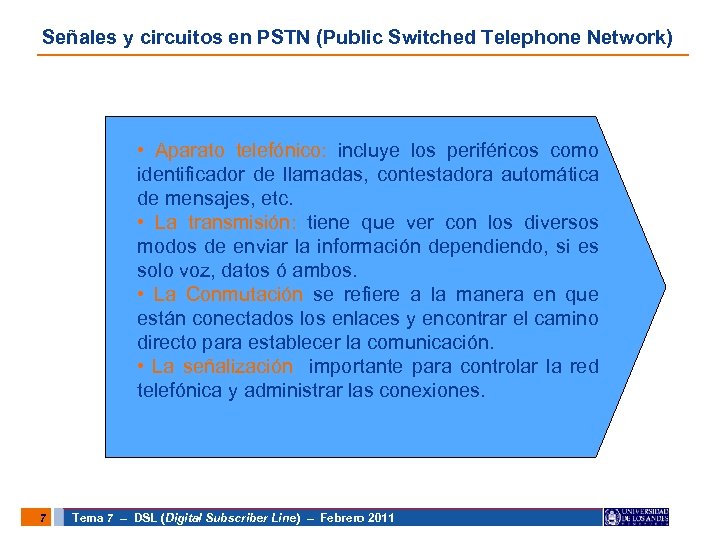

Señales y circuitos en PSTN (Public Switched Telephone Network) • Aparato telefónico: incluye los Señales y circuitos en PSTN (Public Switched Telephone Network) • Aparato telefónico: incluye los periféricos como identificador de llamadas, contestadora automática de mensajes, etc. • La transmisión: tiene que ver con los diversos modos de enviar la información dependiendo, si es solo voz, datos ó ambos. • La Conmutación se refiere a la manera en que están conectados los enlaces y encontrar el camino directo para establecer la comunicación. • La señalización importante para controlar la red telefónica y administrar las conexiones. 7 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

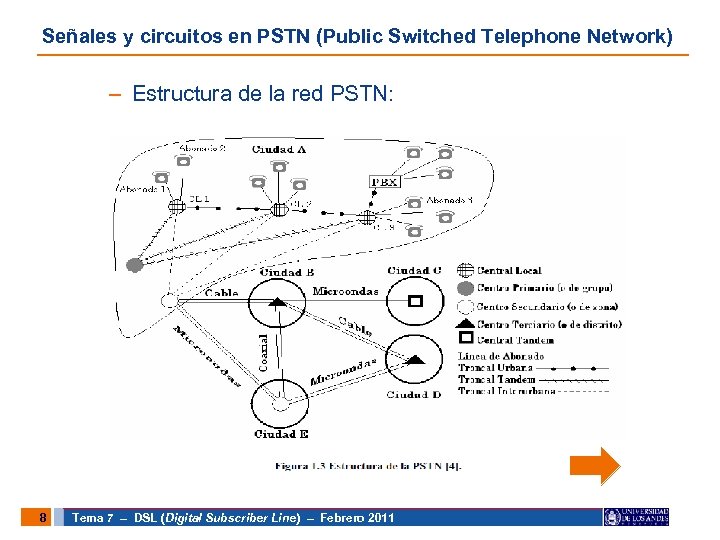

Señales y circuitos en PSTN (Public Switched Telephone Network) – Estructura de la red Señales y circuitos en PSTN (Public Switched Telephone Network) – Estructura de la red PSTN: 8 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

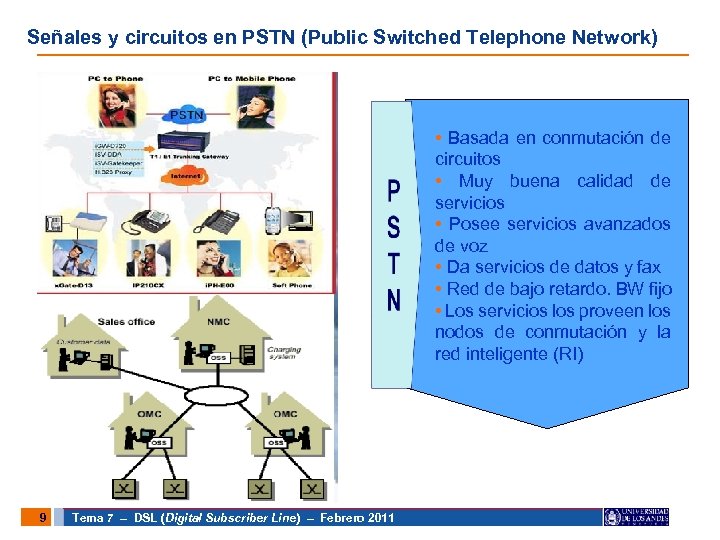

Señales y circuitos en PSTN (Public Switched Telephone Network) • Basada en conmutación de Señales y circuitos en PSTN (Public Switched Telephone Network) • Basada en conmutación de circuitos • Muy buena calidad de servicios • Posee servicios avanzados de voz • Da servicios de datos y fax • Red de bajo retardo. BW fijo • Los servicios los proveen los nodos de conmutación y la red inteligente (RI) 9 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Señales y circuitos en PSTN (Public Switched Telephone Network) 10 Tema 7 – DSL Señales y circuitos en PSTN (Public Switched Telephone Network) 10 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

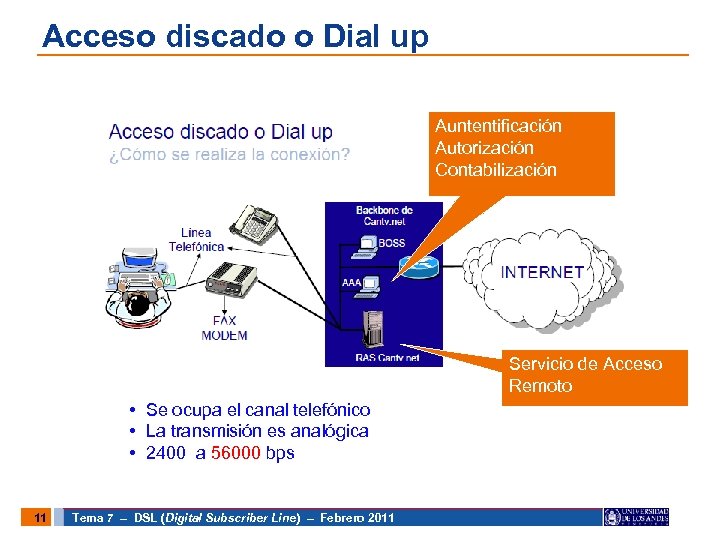

Acceso discado o Dial up Auntentificación Autorización Contabilización Servicio de Acceso Remoto • Se Acceso discado o Dial up Auntentificación Autorización Contabilización Servicio de Acceso Remoto • Se ocupa el canal telefónico • La transmisión es analógica • 2400 a 56000 bps 11 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

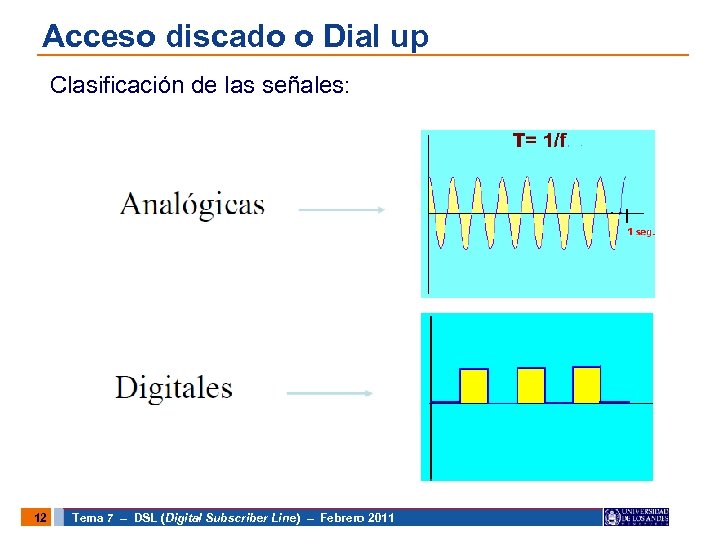

Acceso discado o Dial up Clasificación de las señales: 12 Tema 7 – DSL Acceso discado o Dial up Clasificación de las señales: 12 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

EQUIPO EN CENTRAL TELEFÓNICA Señales y circuitos en PSTN (Public Switched Telephone Network) 13 EQUIPO EN CENTRAL TELEFÓNICA Señales y circuitos en PSTN (Public Switched Telephone Network) 13 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Señales y circuitos en PSTN (Public Switched Telephone Network) – La red PSTN de Señales y circuitos en PSTN (Public Switched Telephone Network) – La red PSTN de CANTV (DIC. 2005) La arquitectura de la red PSTN es jerárquica, es decir, está conformada por planos funcionales con estructura piramidal. Estaba definida en cinco planos: plano Local, plano Tandem, plano LDN (Zona y Región) y el plano Internacional. Plano Local: Está conformado por las centrales locales, son aquellas donde se conectan directamente los abonados. Plano Tandem: Está Conformado por centrales de tránsito cuya función principal es facilitar la interconexión en forma eficiente entre las diferentes centrales locales de un área urbana multicentral. 14 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Señales y circuitos en PSTN (Public Switched Telephone Network) – La red PSTN de Señales y circuitos en PSTN (Public Switched Telephone Network) – La red PSTN de CANTV (DIC. 2005) Plano LDN (Larga Distancia Nacional) La red de LDN esta estructurada en dos niveles jerárquicos: Región y Zona. Todas las centrales del plano LDN son digitales. Plano Internacional Concentra y distribuye el tráfico de Larga Distancia Internacional (LDI) y permite adicionalmente el tránsito entre Centrales Internacionales. 15 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Señales y circuitos en PSTN (Public Switched Telephone Network) EQUIPO EN CENTRAL TELEFÓNICA Arquitectura Señales y circuitos en PSTN (Public Switched Telephone Network) EQUIPO EN CENTRAL TELEFÓNICA Arquitectura de la NGN 16 TDM a IP Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

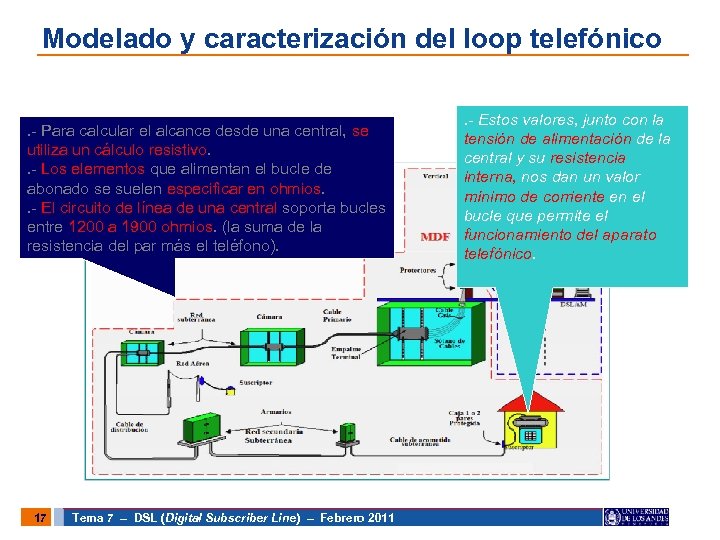

Modelado y caracterización del loop telefónico. - Para calcular el alcance desde una central, Modelado y caracterización del loop telefónico. - Para calcular el alcance desde una central, se utiliza un cálculo resistivo. . - Los elementos que alimentan el bucle de abonado se suelen especificar en ohmios. . - El circuito de línea de una central soporta bucles entre 1200 a 1900 ohmios. (la suma de la resistencia del par más el teléfono). 17 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 . - Estos valores, junto con la tensión de alimentación de la central y su resistencia interna, nos dan un valor mínimo de corriente en el bucle que permite el funcionamiento del aparato telefónico.

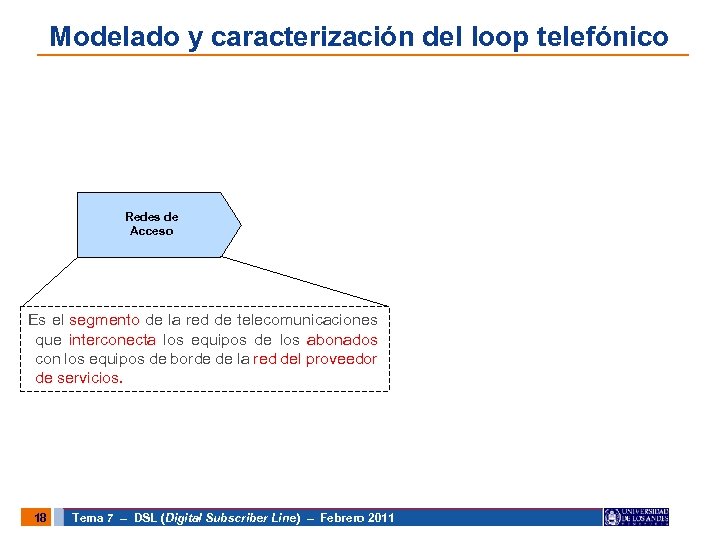

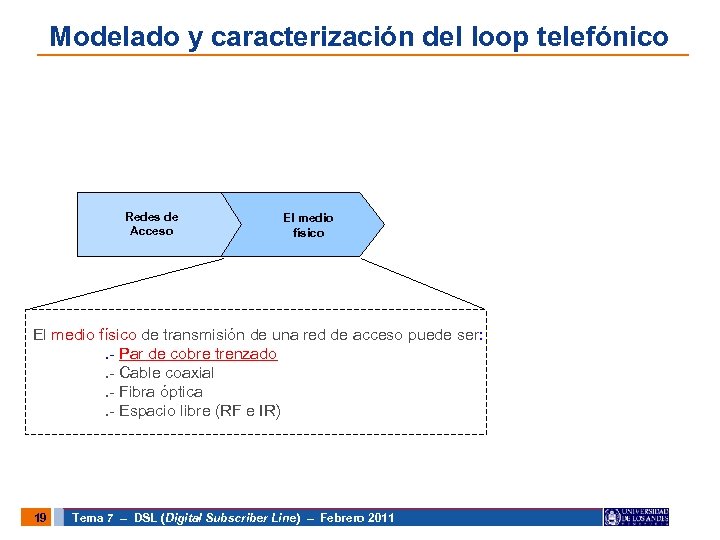

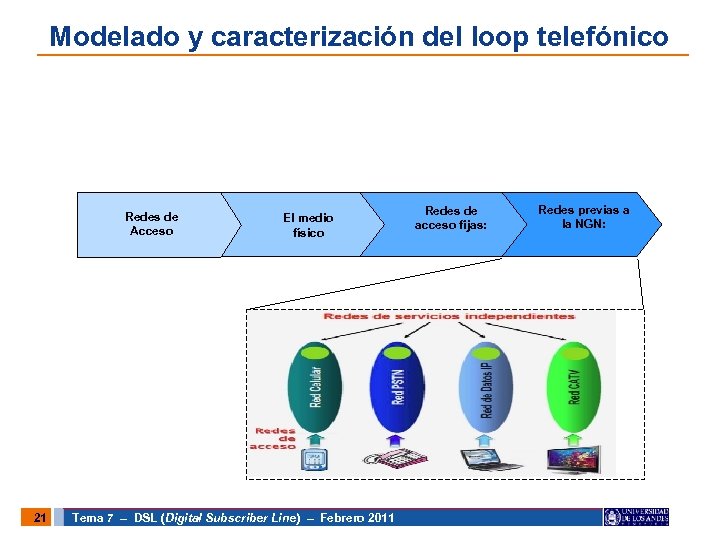

Modelado y caracterización del loop telefónico Redes de Acceso Es el segmento de la Modelado y caracterización del loop telefónico Redes de Acceso Es el segmento de la red de telecomunicaciones que interconecta los equipos de los abonados con los equipos de borde de la red del proveedor de servicios. 18 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Modelado y caracterización del loop telefónico Redes de Acceso El medio físico de transmisión Modelado y caracterización del loop telefónico Redes de Acceso El medio físico de transmisión de una red de acceso puede ser: . - Par de cobre trenzado. - Cable coaxial. - Fibra óptica. - Espacio libre (RF e IR) 19 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Modelado y caracterización del loop telefónico Redes de Acceso El medio físico 1. - Modelado y caracterización del loop telefónico Redes de Acceso El medio físico 1. - Fijas. - Red de telefonía tradicional (POTS). - Red de banda ancha (DSL). - Red de CATV (HFC). - Red eléctrica (BPL). - Red de fibra óptica (P 2 P y GPON) 20 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Tipos de Redes de acceso 2. - Móviles. - Wi. Fi (IEEE 802. 11). - Wi. Max (IEEE 802. 16). - GSM. - UMTS. - HSPA. - LTE

Modelado y caracterización del loop telefónico Redes de Acceso 21 El medio físico Tema Modelado y caracterización del loop telefónico Redes de Acceso 21 El medio físico Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Redes de acceso fijas: Redes previas a la NGN:

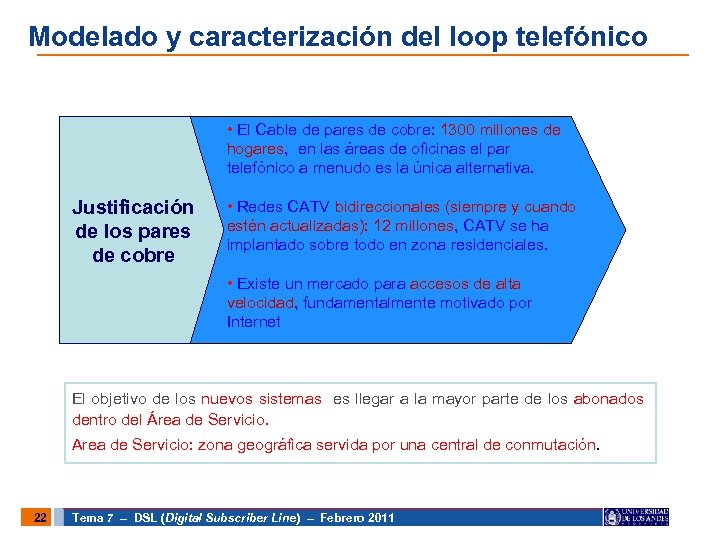

Modelado y caracterización del loop telefónico • El Cable de pares de cobre: 1300 Modelado y caracterización del loop telefónico • El Cable de pares de cobre: 1300 millones de hogares, en las áreas de oficinas el par telefónico a menudo es la única alternativa. Justificación de los pares de cobre • Redes CATV bidireccionales (siempre y cuando estén actualizadas): 12 millones, CATV se ha implantado sobre todo en zona residenciales. • Existe un mercado para accesos de alta velocidad, fundamentalmente motivado por Internet El objetivo de los nuevos sistemas es llegar a la mayor parte de los abonados dentro del Área de Servicio. Area de Servicio: zona geográfica servida por una central de conmutación. 22 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

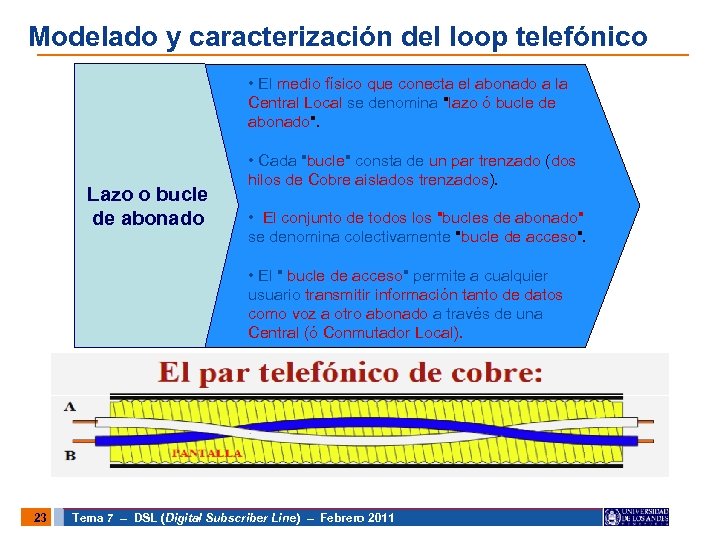

Modelado y caracterización del loop telefónico • El medio físico que conecta el abonado Modelado y caracterización del loop telefónico • El medio físico que conecta el abonado a la Central Local se denomina "lazo ó bucle de abonado". Lazo o bucle de abonado • Cada "bucle" consta de un par trenzado (dos hilos de Cobre aislados trenzados). • El conjunto de todos los "bucles de abonado" se denomina colectivamente "bucle de acceso". • El " bucle de acceso" permite a cualquier usuario transmitir información tanto de datos como voz a otro abonado a través de una Central (ó Conmutador Local). 23 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Modelado y caracterización del loop telefónico Un par de conductores de cobre 24 • Modelado y caracterización del loop telefónico Un par de conductores de cobre 24 • Reúne ciertos requisitos mínimos de calidad y de longitud, tiene una respuesta en frecuencias que permite la transmisión de señales en una banda superior a 2 MHz (más de 500 veces de lo que hasta ahora se ha estado empleando). • Para aprovechar este potencial sólo hacían falta los equipos capaces de sacarle partido a ello. Es así que aparecen las tecnologías DSL (línea de abonado digital). Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

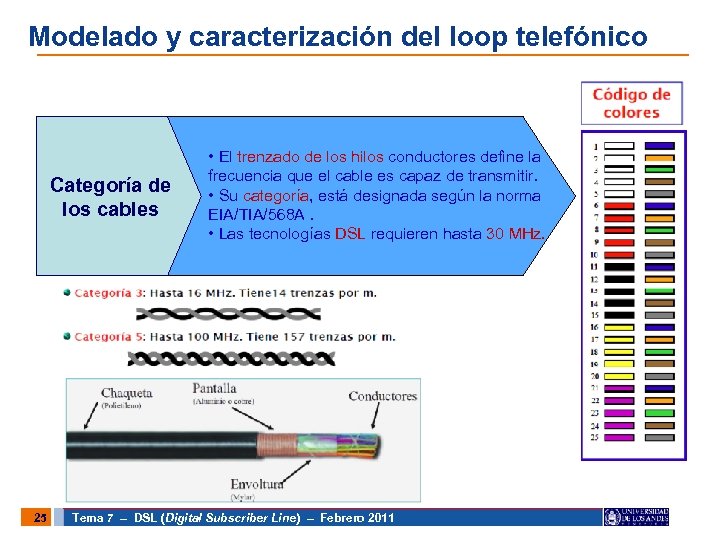

Modelado y caracterización del loop telefónico Categoría de los cables 25 • El trenzado Modelado y caracterización del loop telefónico Categoría de los cables 25 • El trenzado de los hilos conductores define la frecuencia que el cable es capaz de transmitir. • Su categoría, está designada según la norma EIA/TIA/568 A. • Las tecnologías DSL requieren hasta 30 MHz. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

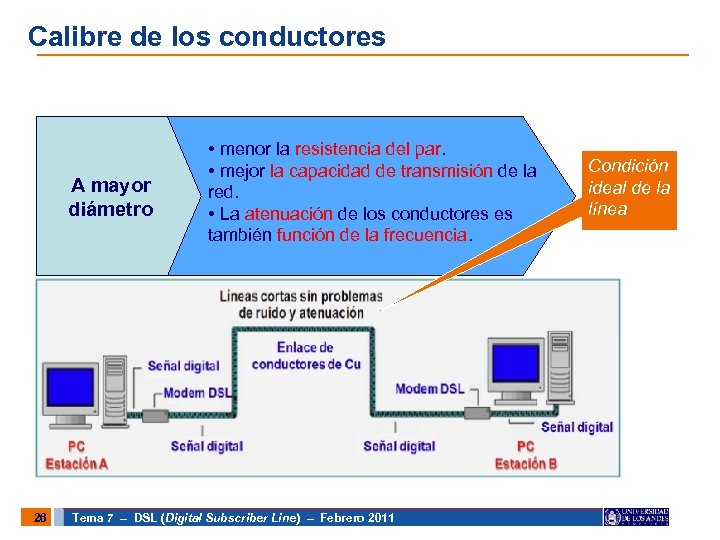

Calibre de los conductores A mayor diámetro 26 • menor la resistencia del par. Calibre de los conductores A mayor diámetro 26 • menor la resistencia del par. • mejor la capacidad de transmisión de la red. • La atenuación de los conductores es también función de la frecuencia. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Condición ideal de la línea

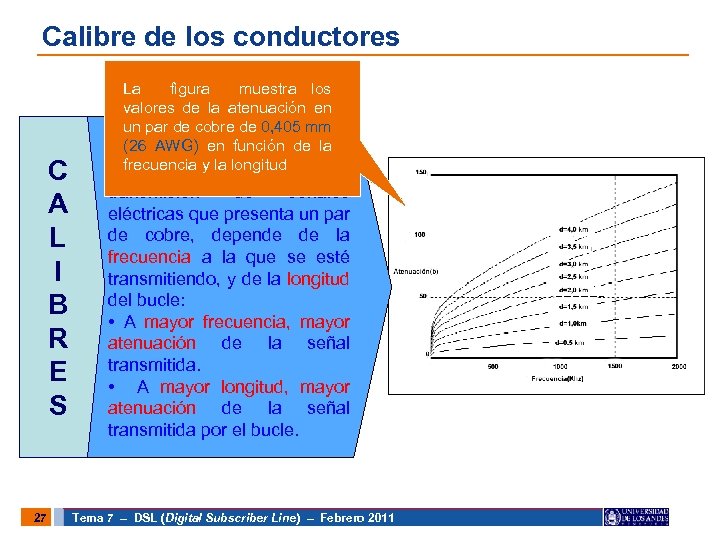

Calibre de los conductores C A L I B R E S 27 La Calibre de los conductores C A L I B R E S 27 La figura muestra los valores de la atenuación en un par de cobre de 0, 405 mm (26 AWG) en función de la • Como se puede observar, la frecuencia longitud a atenuación y lafrente la transmisión de señales eléctricas que presenta un par de cobre, depende de la frecuencia a la que se esté transmitiendo, y de la longitud del bucle: • A mayor frecuencia, mayor atenuación de la señal transmitida. • A mayor longitud, mayor atenuación de la señal transmitida por el bucle. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

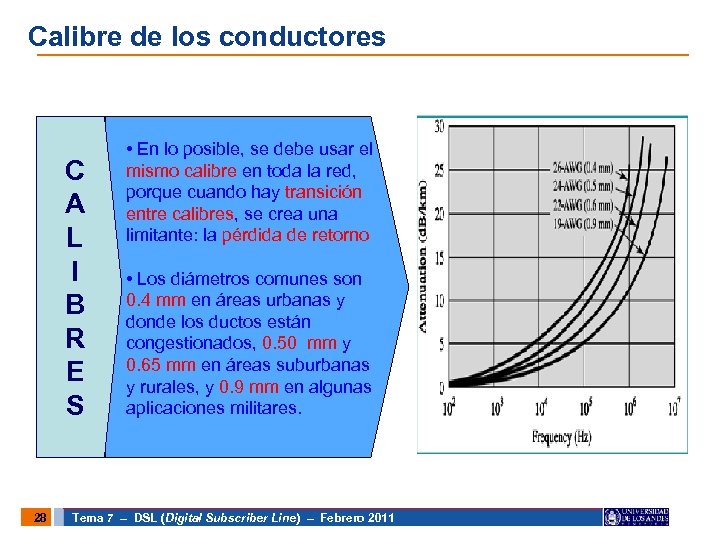

Calibre de los conductores C A L I B R E S 28 • Calibre de los conductores C A L I B R E S 28 • En lo posible, se debe usar el mismo calibre en toda la red, porque cuando hay transición entre calibres, se crea una limitante: la pérdida de retorno • Los diámetros comunes son 0. 4 mm en áreas urbanas y donde los ductos están congestionados, 0. 50 mm y 0. 65 mm en áreas suburbanas y rurales, y 0. 9 mm en algunas aplicaciones militares. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

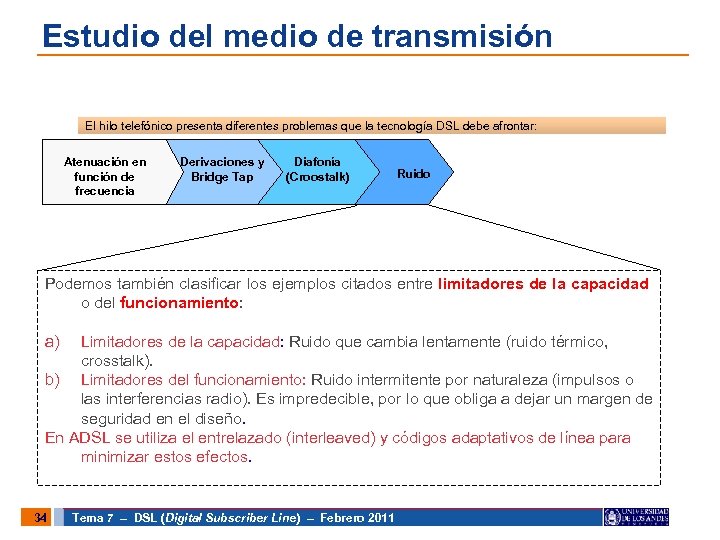

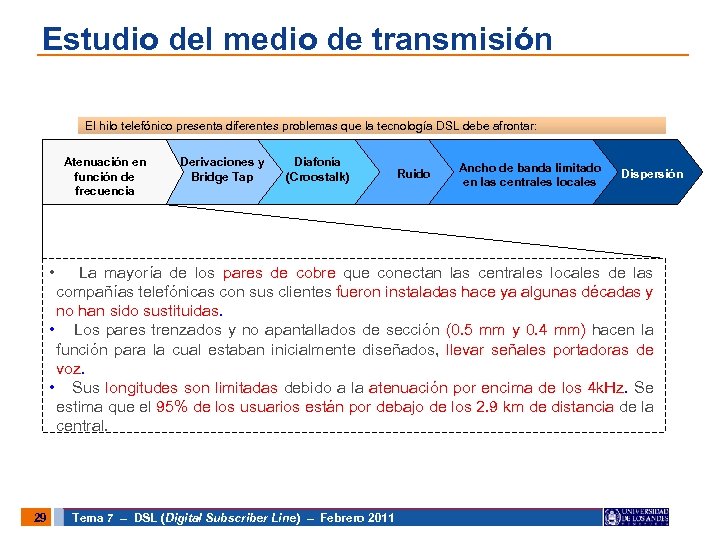

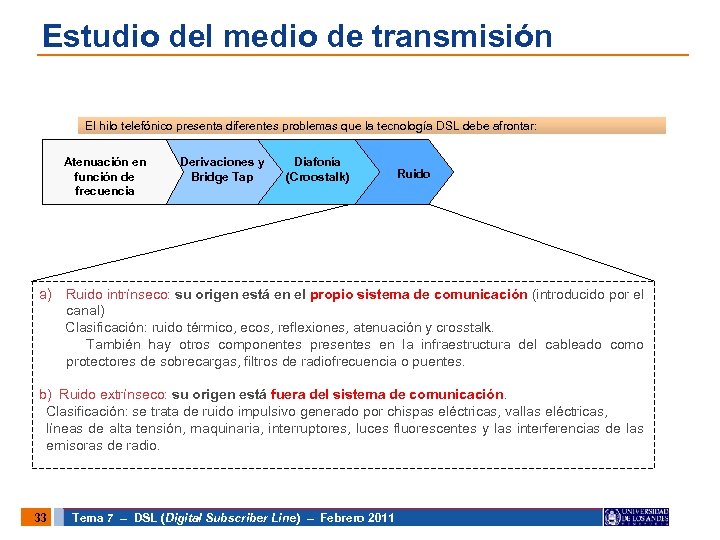

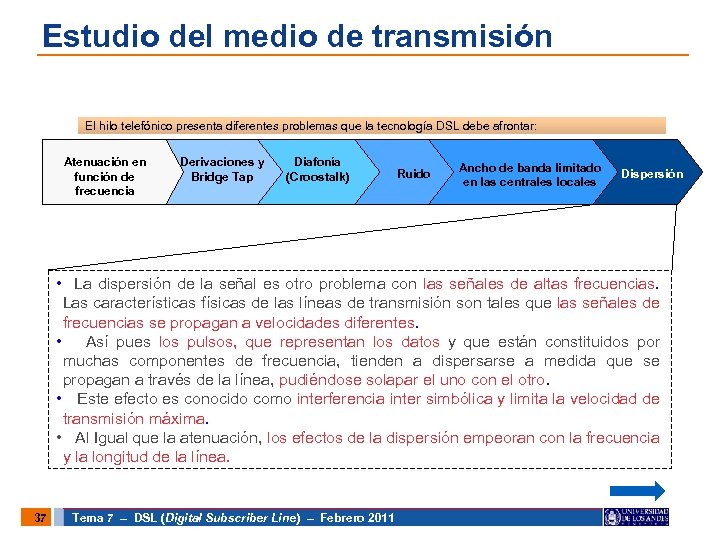

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia Derivaciones y Bridge Tap Diafonía (Croostalk) • Ruido Ancho de banda limitado en las centrales locales Dispersión La mayoría de los pares de cobre que conectan las centrales locales de las compañías telefónicas con sus clientes fueron instaladas hace ya algunas décadas y no han sido sustituidas. • Los pares trenzados y no apantallados de sección (0. 5 mm y 0. 4 mm) hacen la función para la cual estaban inicialmente diseñados, llevar señales portadoras de voz. • Sus longitudes son limitadas debido a la atenuación por encima de los 4 k. Hz. Se estima que el 95% de los usuarios están por debajo de los 2. 9 km de distancia de la central. 29 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

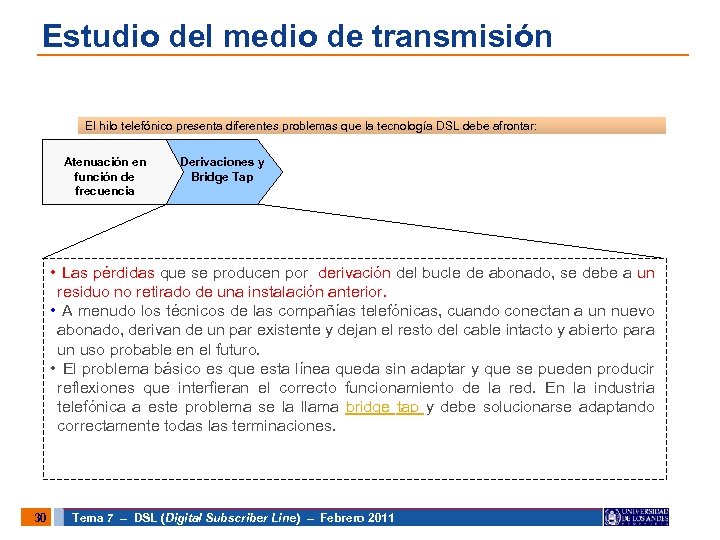

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia Derivaciones y Bridge Tap • Las pérdidas que se producen por derivación del bucle de abonado, se debe a un residuo no retirado de una instalación anterior. • A menudo los técnicos de las compañías telefónicas, cuando conectan a un nuevo abonado, derivan de un par existente y dejan el resto del cable intacto y abierto para un uso probable en el futuro. • El problema básico es que esta línea queda sin adaptar y que se pueden producir reflexiones que interfieran el correcto funcionamiento de la red. En la industria telefónica a este problema se la llama bridge tap y debe solucionarse adaptando correctamente todas las terminaciones. 30 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia • a) 31 Derivaciones y Bridge Tap Diafonía (Croostalk) El crosstalk (Interferencias cruzadas) es el principal limitador de la capacidad en las comunicaciones DSL : Existen 2 tipos: • Paradiafonía (NEXT) y Telediafonía (FEXT). Paradiafonía, NEXT (Near end crosstalk): Interferencia que aparece en otro par al mismo extremo que la fuente de interferencia. Es bastante independiente de la longitud del cable, afecta a aquellos sistemas que transmiten a la vez en los dos sentidos (p. e. , sistemas con cancelación de eco). Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

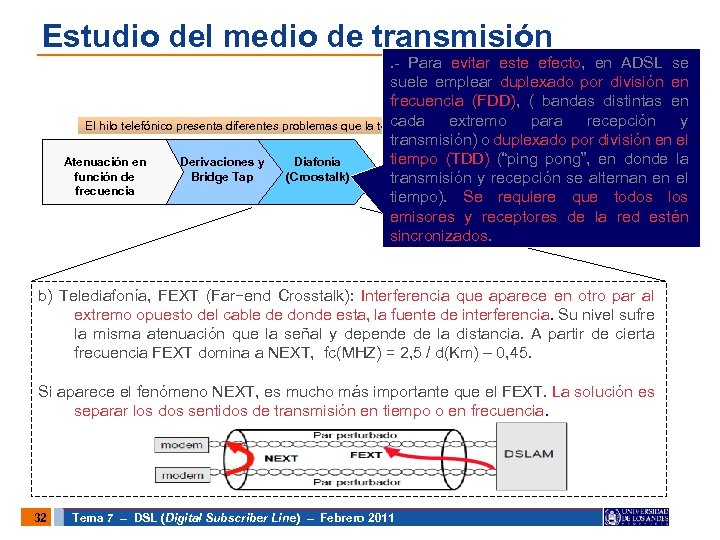

Estudio del medio de transmisión . - Para evitar este efecto, en ADSL se Estudio del medio de transmisión . - Para evitar este efecto, en ADSL se suele emplear duplexado por división en frecuencia (FDD), ( bandas distintas en cada extremo para recepción y El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: transmisión) o duplexado por división en el tiempo (TDD) (“ping pong”, en donde la Atenuación en Derivaciones y Diafonía función de Bridge Tap (Croostalk) transmisión y recepción se alternan en el frecuencia tiempo). Se requiere que todos los emisores y receptores de la red estén sincronizados. b) Telediafonía, FEXT (Far−end Crosstalk): Interferencia que aparece en otro par al extremo opuesto del cable de donde esta, la fuente de interferencia. Su nivel sufre la misma atenuación que la señal y depende de la distancia. A partir de cierta frecuencia FEXT domina a NEXT, fc(MHZ) = 2, 5 / d(Km) – 0, 45. Si aparece el fenómeno NEXT, es mucho más importante que el FEXT. La solución es separar los dos sentidos de transmisión en tiempo o en frecuencia. 32 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

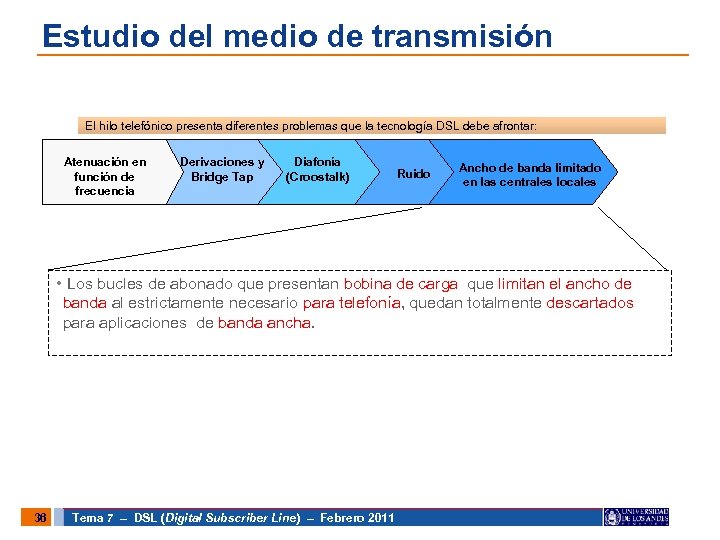

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia Derivaciones y Bridge Tap Diafonía (Croostalk) Ruido a) Ruido intrínseco: su origen está en el propio sistema de comunicación (introducido por el canal) Clasificación: ruido térmico, ecos, reflexiones, atenuación y crosstalk. También hay otros componentes presentes en la infraestructura del cableado como protectores de sobrecargas, filtros de radiofrecuencia o puentes. b) Ruido extrínseco: su origen está fuera del sistema de comunicación. Clasificación: se trata de ruido impulsivo generado por chispas eléctricas, vallas eléctricas, líneas de alta tensión, maquinaria, interruptores, luces fluorescentes y las interferencias de las emisoras de radio. 33 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia Derivaciones y Bridge Tap Diafonía (Croostalk) Ruido Podemos también clasificar los ejemplos citados entre limitadores de la capacidad o del funcionamiento: a) Limitadores de la capacidad: Ruido que cambia lentamente (ruido térmico, crosstalk). b) Limitadores del funcionamiento: Ruido intermitente por naturaleza (impulsos o las interferencias radio). Es impredecible, por lo que obliga a dejar un margen de seguridad en el diseño. En ADSL se utiliza el entrelazado (interleaved) y códigos adaptativos de línea para minimizar estos efectos. 34 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia • • 35 Derivaciones y Bridge Tap Diafonía (Croostalk) Ruido impulsivos: Es un tipo de señal temporal que puede ser de banda angosta o ancha y que se presenta aleatoriamente, puede ser generado por una variedad de dispositivos electrónicos y electromagnéticos. La amplitud de los impulsos puede ser de apenas unos cuantos milivolt y durar hasta cientos de miliseg. Además de los efectos de ruido impulsivo, una línea telefónica presenta cambios de impedancia dependiendo de si el aparato telefónico está colgado o descolgado. Coexistencia con el servicio telefónico (ruido + aparato colgado o descolgado). Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia Derivaciones y Bridge Tap Diafonía (Croostalk) Ruido Ancho de banda limitado en las centrales locales • Los bucles de abonado que presentan bobina de carga que limitan el ancho de banda al estrictamente necesario para telefonía, quedan totalmente descartados para aplicaciones de banda ancha. 36 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología Estudio del medio de transmisión El hilo telefónico presenta diferentes problemas que la tecnología DSL debe afrontar: Atenuación en función de frecuencia Derivaciones y Bridge Tap Diafonía (Croostalk) Ruido Ancho de banda limitado en las centrales locales Dispersión • La dispersión de la señal es otro problema con las señales de altas frecuencias. Las características físicas de las líneas de transmisión son tales que las señales de frecuencias se propagan a velocidades diferentes. • Así pues los pulsos, que representan los datos y que están constituidos por muchas componentes de frecuencia, tienden a dispersarse a medida que se propagan a través de la línea, pudiéndose solapar el uno con el otro. • Este efecto es conocido como interferencia inter simbólica y limita la velocidad de transmisión máxima. • Al Igual que la atenuación, los efectos de la dispersión empeoran con la frecuencia y la longitud de la línea. 37 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

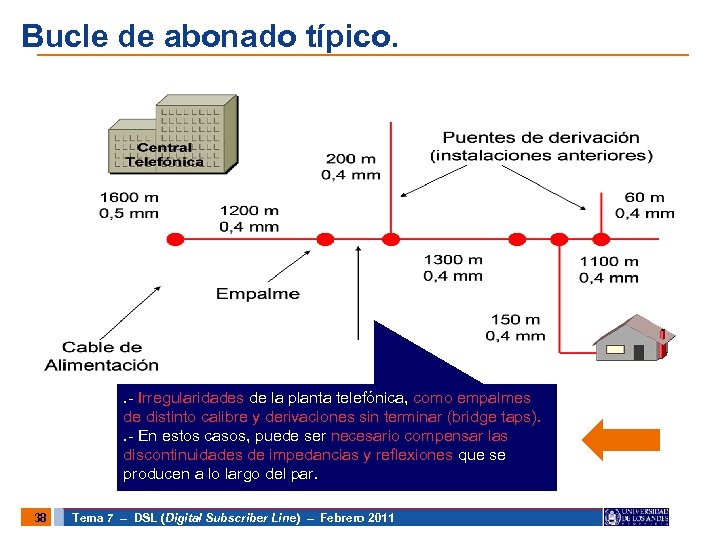

Bucle de abonado típico. . - Irregularidades de la planta telefónica, como empalmes de Bucle de abonado típico. . - Irregularidades de la planta telefónica, como empalmes de distinto calibre y derivaciones sin terminar (bridge taps). . - En estos casos, puede ser necesario compensar las discontinuidades de impedancias y reflexiones que se producen a lo largo del par. 38 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

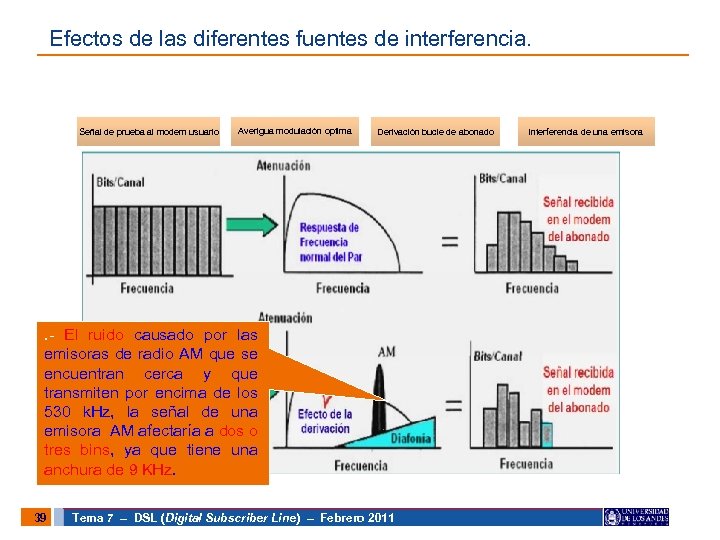

Efectos de las diferentes fuentes de interferencia. Señal de prueba al modem usuario Averigua Efectos de las diferentes fuentes de interferencia. Señal de prueba al modem usuario Averigua modulación optima Derivación bucle de abonado . - El ruido causado por las emisoras de radio AM que se encuentran cerca y que transmiten por encima de los 530 k. Hz, la señal de una emisora AM afectaría a dos o tres bins, ya que tiene una anchura de 9 KHz. 39 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Interferencia de una emisora

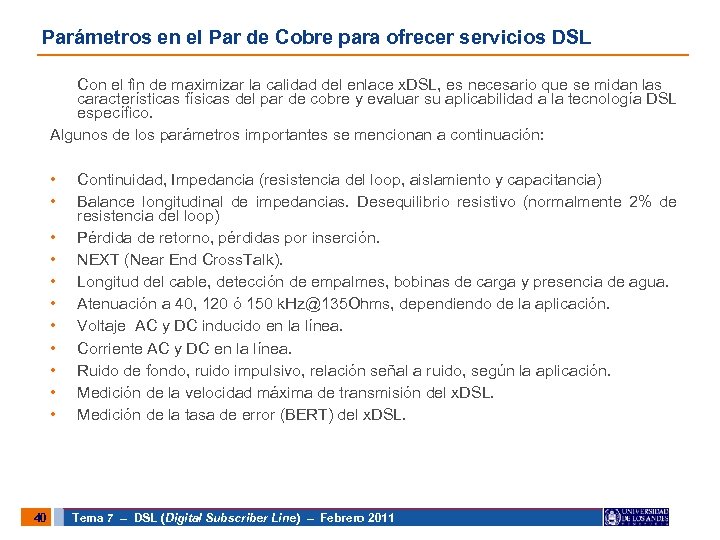

Parámetros en el Par de Cobre para ofrecer servicios DSL Con el fin de Parámetros en el Par de Cobre para ofrecer servicios DSL Con el fin de maximizar la calidad del enlace x. DSL, es necesario que se midan las características físicas del par de cobre y evaluar su aplicabilidad a la tecnología DSL específico. Algunos de los parámetros importantes se mencionan a continuación: • • • 40 Continuidad, Impedancia (resistencia del loop, aislamiento y capacitancia) Balance longitudinal de impedancias. Desequilibrio resistivo (normalmente 2% de resistencia del loop) Pérdida de retorno, pérdidas por inserción. NEXT (Near End Cross. Talk). Longitud del cable, detección de empalmes, bobinas de carga y presencia de agua. Atenuación a 40, 120 ó 150 k. [email protected] Ohms, dependiendo de la aplicación. Voltaje AC y DC inducido en la línea. Corriente AC y DC en la línea. Ruido de fondo, ruido impulsivo, relación señal a ruido, según la aplicación. Medición de la velocidad máxima de transmisión del x. DSL. Medición de la tasa de error (BERT) del x. DSL. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

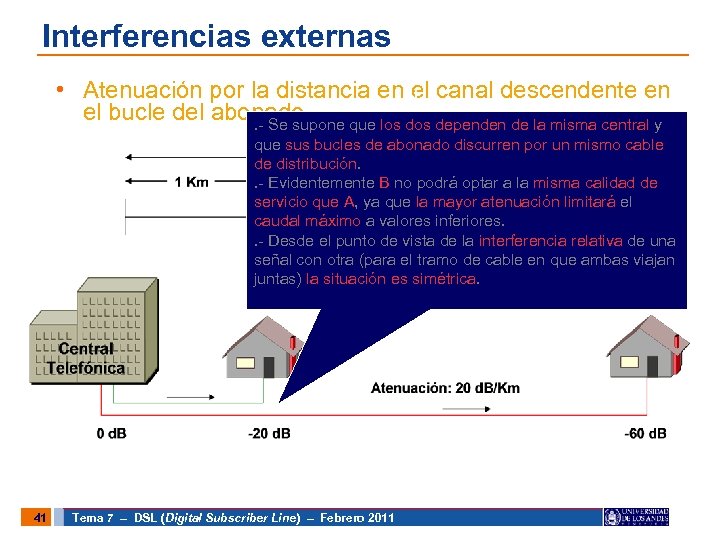

Interferencias externas • Atenuación por la distancia en el canal descendente en el bucle Interferencias externas • Atenuación por la distancia en el canal descendente en el bucle del abonado. - Se supone que los dependen de la misma central y que sus bucles de abonado discurren por un mismo cable de distribución. . - Evidentemente B no podrá optar a la misma calidad de servicio que A, ya que la mayor atenuación limitará el caudal máximo a valores inferiores. . - Desde el punto de vista de la interferencia relativa de una señal con otra (para el tramo de cable en que ambas viajan juntas) la situación es simétrica. 41 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Interferencias externas • Atenuación por la distancia en el canal ascendente en el bucle Interferencias externas • Atenuación por la distancia en el canal ascendente en el bucle del abonado 1 Km Central Telefónica • Esta asimetría entre lo que ocurre en el sentido 3 Km descendente y ascendente es una de las razones técnicas que hacen que el canal ascendente tenga un menor caudal que el descendente. • Esto es una consecuencia de que la topología de la red no es simétrica, ya que en el sentido descendente hay un emisor común a todos los receptores, mientras que en el B A ascendente los emisores se encuentran dispersos en un rango de distancias muy amplio respecto al receptor. . Atenuación : 20 A -20 d. B B -60 d. B -40 d. B /Km Competencia desigual 42 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 0 d. B

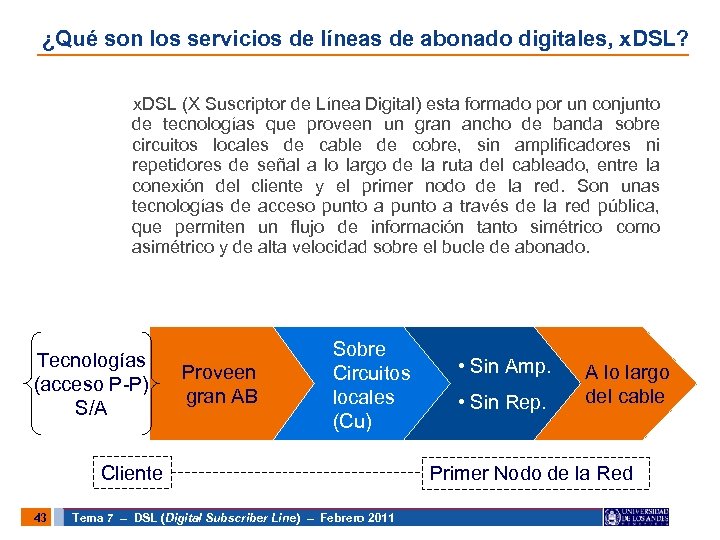

¿Qué son los servicios de líneas de abonado digitales, x. DSL? x. DSL (X ¿Qué son los servicios de líneas de abonado digitales, x. DSL? x. DSL (X Suscriptor de Línea Digital) esta formado por un conjunto de tecnologías que proveen un gran ancho de banda sobre circuitos locales de cable de cobre, sin amplificadores ni repetidores de señal a lo largo de la ruta del cableado, entre la conexión del cliente y el primer nodo de la red. Son unas tecnologías de acceso punto a través de la red pública, que permiten un flujo de información tanto simétrico como asimétrico y de alta velocidad sobre el bucle de abonado. Tecnologías (acceso P-P) S/A Proveen gran AB Sobre Circuitos locales (Cu) Cliente 43 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 • Sin Amp. • Sin Rep. A lo largo del cable Primer Nodo de la Red

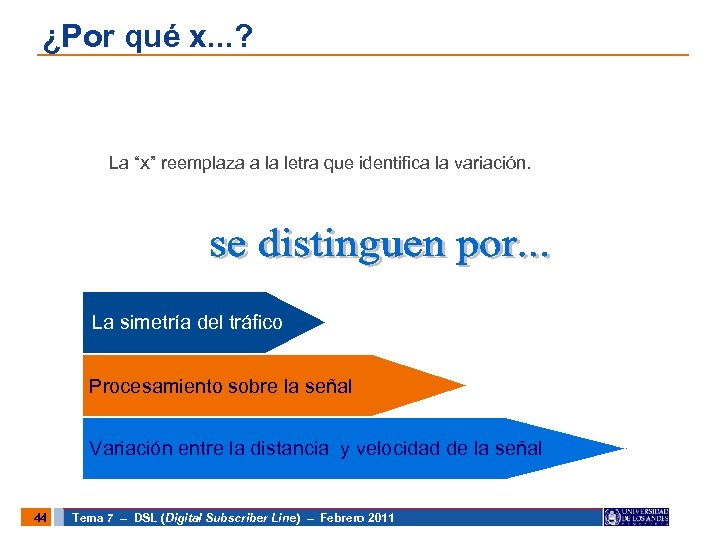

¿Por qué x. . . ? La “x” reemplaza a la letra que identifica ¿Por qué x. . . ? La “x” reemplaza a la letra que identifica la variación. La simetría del tráfico Procesamiento sobre la señal Variación entre la distancia y velocidad de la señal 44 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

La familia x. DSL Utilizan el cable de cobre telefónico Utiliza Modulación para alcanzar La familia x. DSL Utilizan el cable de cobre telefónico Utiliza Modulación para alcanzar altas velocidades de Tx. Ofrece serv. Banda ancha sobre conexiones que no superen los 6 km. Velocidad alcanzada • Calidad de las líneas • Distancia • Calibre del cable • . Esquema de modulación Antes se utilizaba sólo 3 KHz del AB para transmitir voz Limitaciones en la distancia alcanzada en la transmisión 45 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

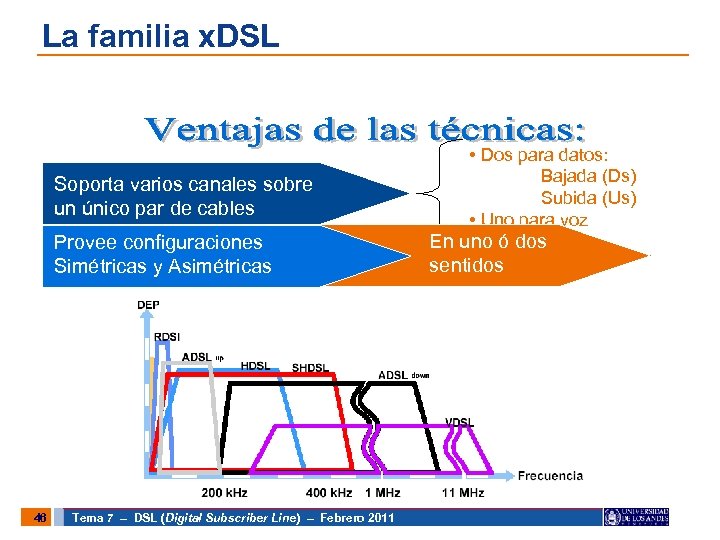

La familia x. DSL Soporta varios canales sobre un único par de cables Provee La familia x. DSL Soporta varios canales sobre un único par de cables Provee configuraciones Simétricas y Asimétricas 46 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 • Dos para datos: Bajada (Ds) Subida (Us) • Uno para voz En uno ó dos sentidos

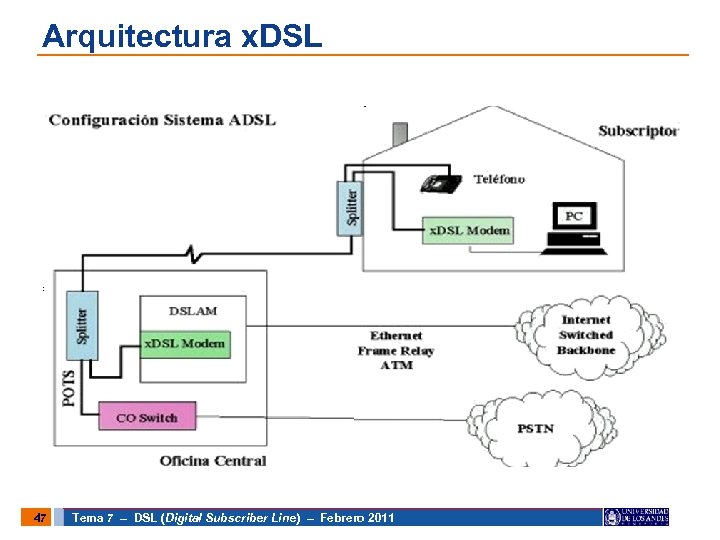

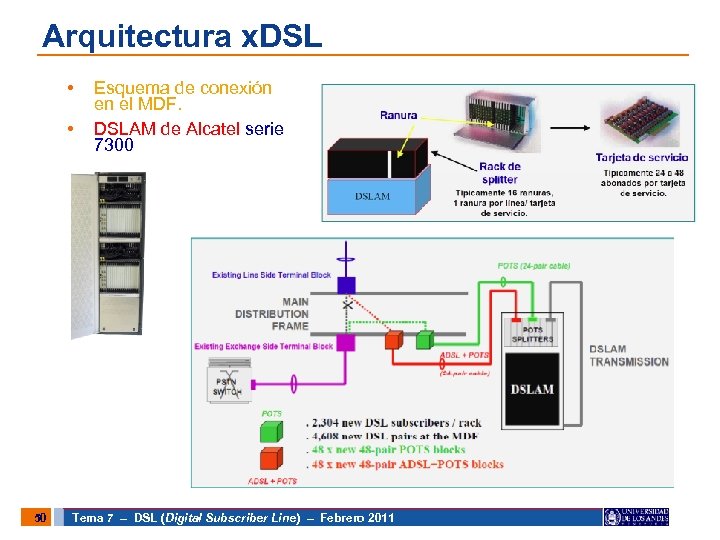

Arquitectura x. DSL 47 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Arquitectura x. DSL 47 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

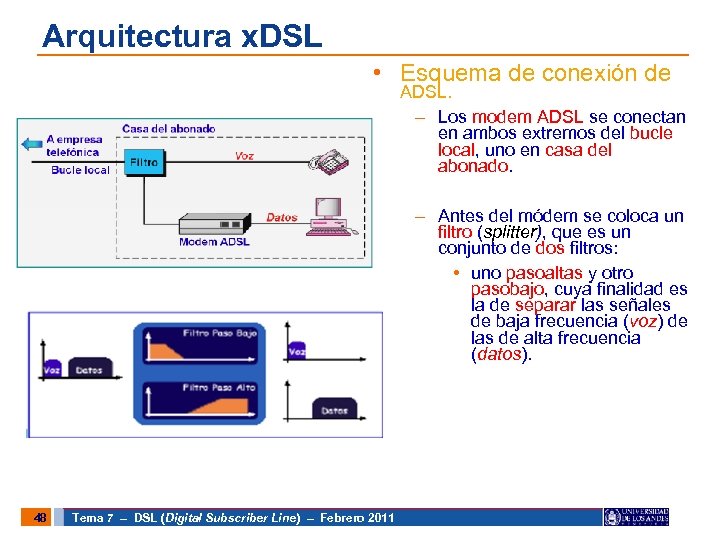

Arquitectura x. DSL • Esquema de conexión de ADSL. – Los modem ADSL se Arquitectura x. DSL • Esquema de conexión de ADSL. – Los modem ADSL se conectan en ambos extremos del bucle local, uno en casa del abonado. – Antes del módem se coloca un filtro (splitter), que es un conjunto de dos filtros: • uno pasoaltas y otro pasobajo, cuya finalidad es la de separar las señales de baja frecuencia (voz) de las de alta frecuencia (datos). 48 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

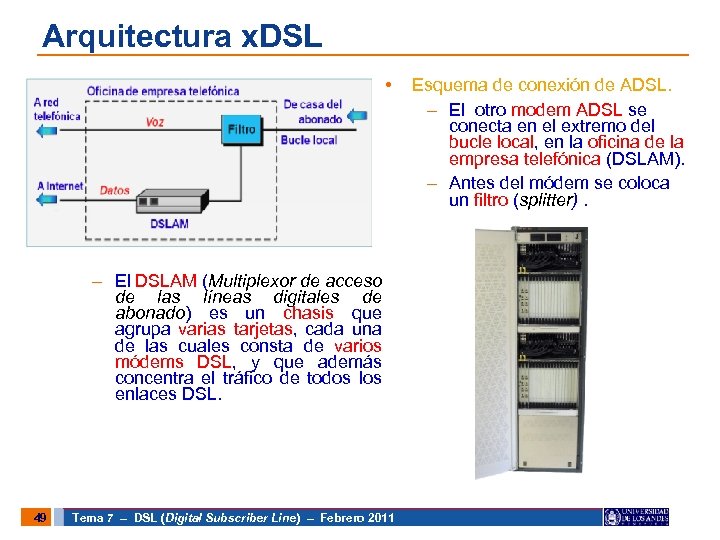

Arquitectura x. DSL • – El DSLAM (Multiplexor de acceso de las líneas digitales Arquitectura x. DSL • – El DSLAM (Multiplexor de acceso de las líneas digitales de abonado) es un chasis que agrupa varias tarjetas, cada una de las cuales consta de varios módems DSL, y que además concentra el tráfico de todos los enlaces DSL. 49 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Esquema de conexión de ADSL. – El otro modem ADSL se conecta en el extremo del bucle local, en la oficina de la empresa telefónica (DSLAM). – Antes del módem se coloca un filtro (splitter).

Arquitectura x. DSL • • 50 Esquema de conexión en el MDF. DSLAM de Arquitectura x. DSL • • 50 Esquema de conexión en el MDF. DSLAM de Alcatel serie 7300 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

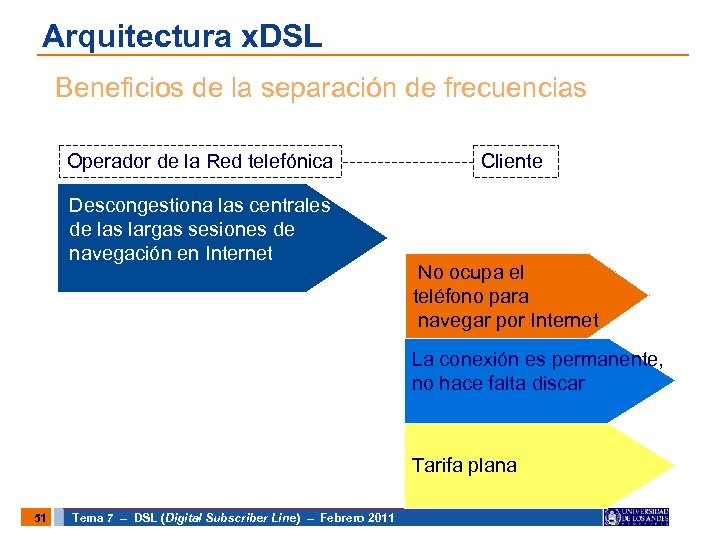

Arquitectura x. DSL Beneficios de la separación de frecuencias Operador de la Red telefónica Arquitectura x. DSL Beneficios de la separación de frecuencias Operador de la Red telefónica Descongestiona las centrales de las largas sesiones de navegación en Internet Cliente No ocupa el teléfono para navegar por Internet La conexión es permanente, no hace falta discar Tarifa plana 51 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

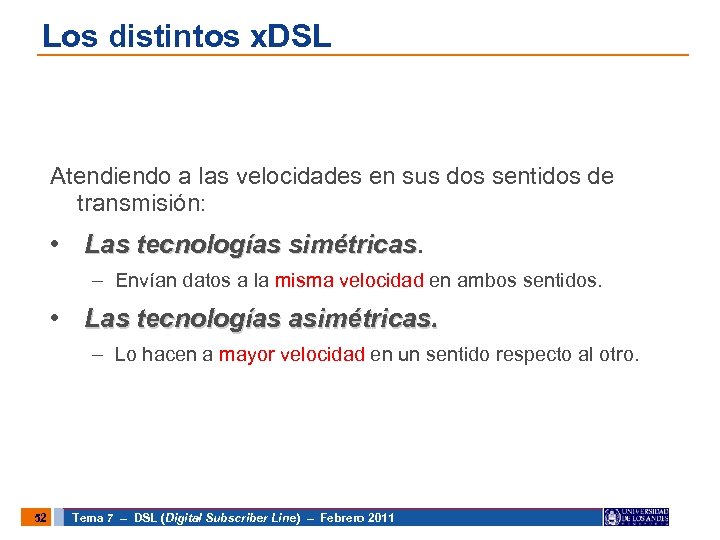

Los distintos x. DSL Atendiendo a las velocidades en sus dos sentidos de transmisión: Los distintos x. DSL Atendiendo a las velocidades en sus dos sentidos de transmisión: Descongestiona las centrales • de las largas sesiones de Las tecnologías simétricas navegación en Internet simétricas. – Envían datos a la misma velocidad en ambos sentidos. • Las tecnologías asimétricas. – Lo hacen a mayor velocidad en un sentido respecto al otro. 52 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

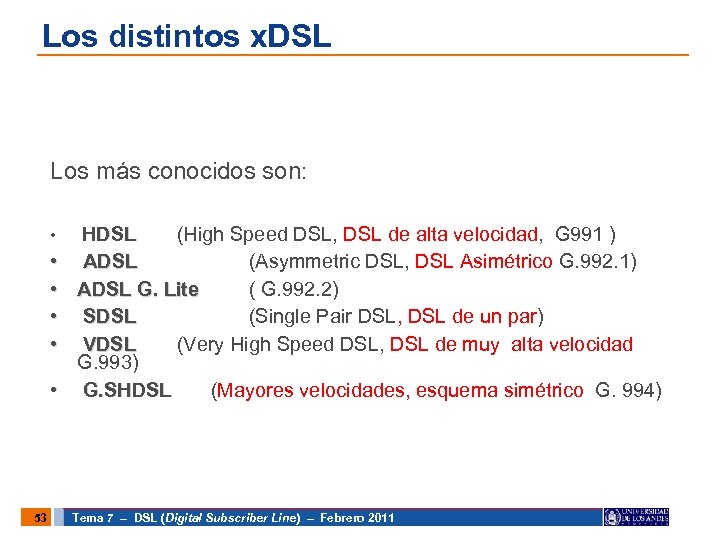

Los distintos x. DSL Los más conocidos son: • • • 53 Descongestiona las Los distintos x. DSL Los más conocidos son: • • • 53 Descongestiona las centrales de las largas sesiones de. DSL, DSL de alta velocidad, G 991 ) HDSL (High Speed navegación en Internet ADSL (Asymmetric DSL, DSL Asimétrico G. 992. 1) ADSL G. Lite ( G. 992. 2) SDSL (Single Pair DSL, DSL de un par) VDSL (Very High Speed DSL, DSL de muy alta velocidad G. 993) G. SHDSL (Mayores velocidades, esquema simétrico G. 994) Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

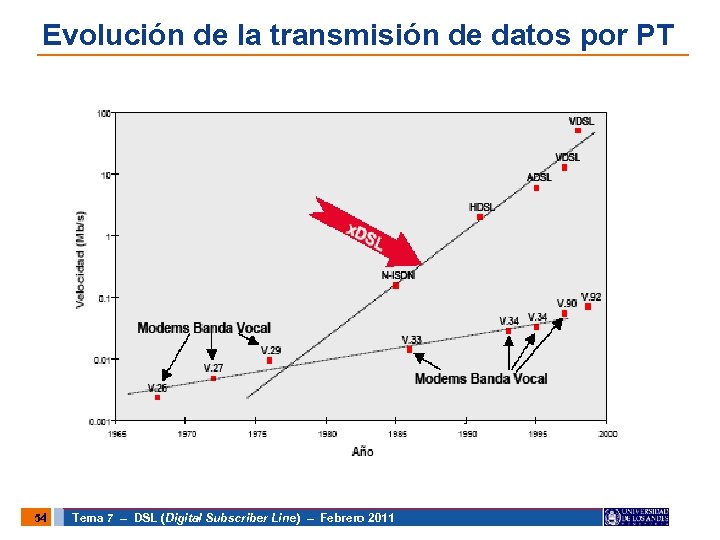

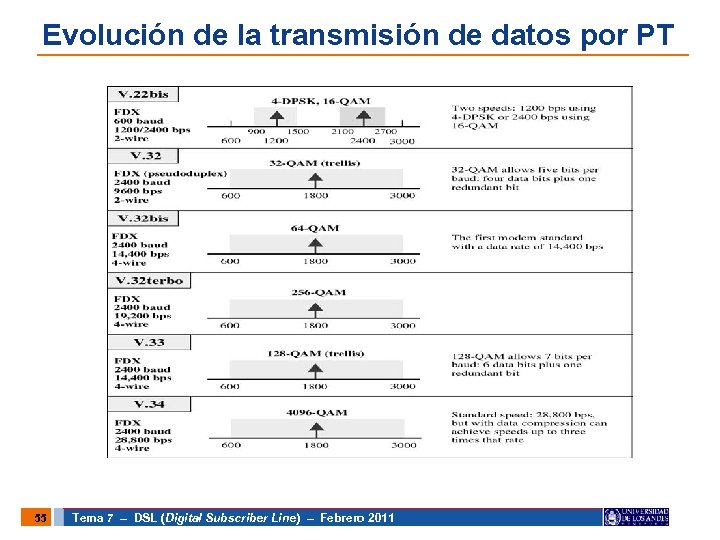

Evolución de la transmisión de datos por PT 54 Tema 7 – DSL (Digital Evolución de la transmisión de datos por PT 54 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Evolución de la transmisión de datos por PT 55 Tema 7 – DSL (Digital Evolución de la transmisión de datos por PT 55 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

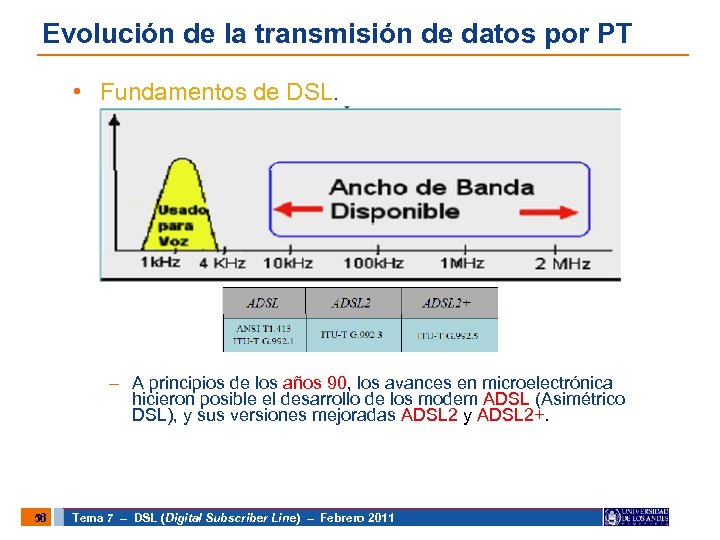

Evolución de la transmisión de datos por PT • Fundamentos de DSL. – A Evolución de la transmisión de datos por PT • Fundamentos de DSL. – A principios de los años 90, los avances en microelectrónica hicieron posible el desarrollo de los modem ADSL (Asimétrico DSL), y sus versiones mejoradas ADSL 2 y ADSL 2+. 56 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

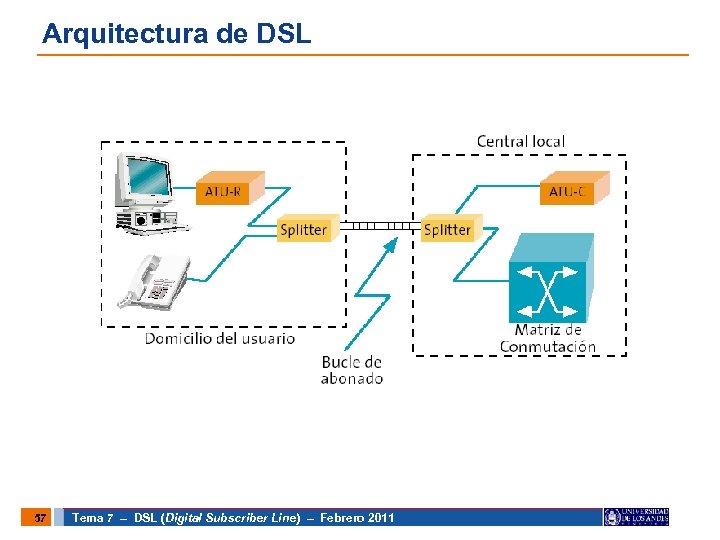

Arquitectura de DSL 57 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Arquitectura de DSL 57 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

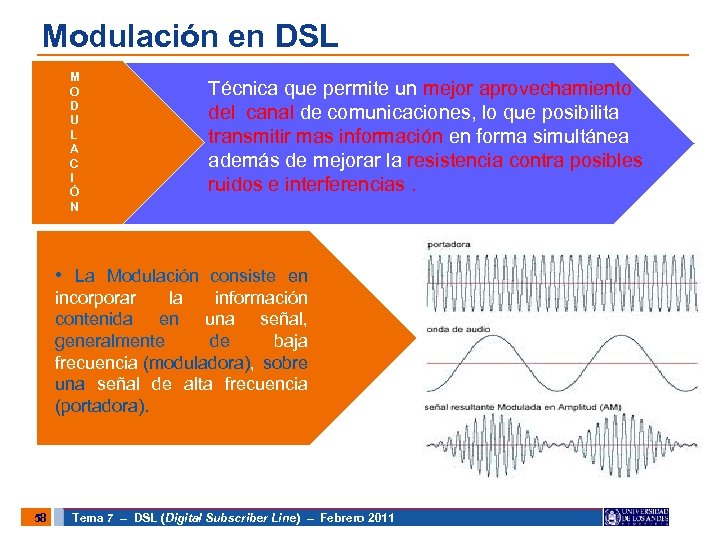

Modulación en DSL M O D U L A C I Ó N Técnica Modulación en DSL M O D U L A C I Ó N Técnica que permite un mejor aprovechamiento del canal de comunicaciones, lo que posibilita transmitir mas información en forma simultánea además de mejorar la resistencia contra posibles ruidos e interferencias. • La Modulación consiste en incorporar la información contenida en una señal, generalmente de baja frecuencia (moduladora), sobre una señal de alta frecuencia (portadora). 58 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

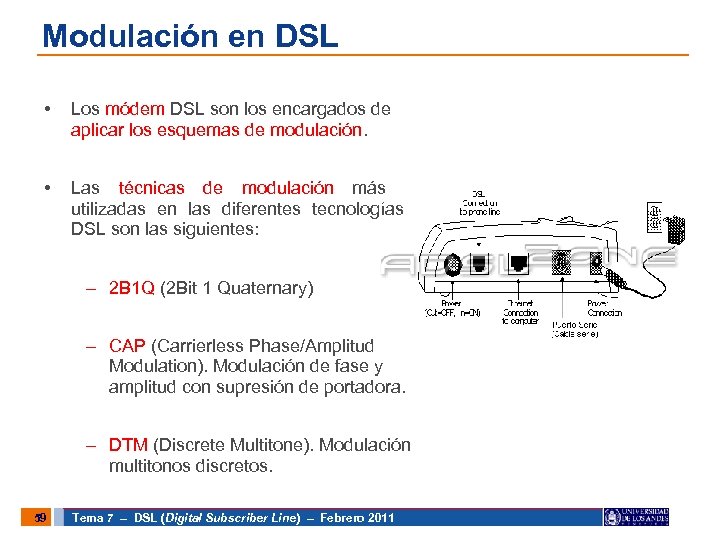

Modulación en DSL • Los módem DSL son los encargados de aplicar los esquemas Modulación en DSL • Los módem DSL son los encargados de aplicar los esquemas de modulación. • Las técnicas de modulación más utilizadas en las diferentes tecnologías DSL son las siguientes: – 2 B 1 Q (2 Bit 1 Quaternary) – CAP (Carrierless Phase/Amplitud Modulation). Modulación de fase y amplitud con supresión de portadora. – DTM (Discrete Multitone). Modulación multitonos discretos. 59 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Modulación en DSL 1. - 2 B 1 Q (2 Bit, 1 Quaternary) 2, Modulación en DSL 1. - 2 B 1 Q (2 Bit, 1 Quaternary) 2, 64 V – La modulación 2 B 1 Q, es un tipo de codificación de línea, en la cual, pares de bits binarios son codificados de 1 a 4 niveles para la transmisión (por tanto 2 binarios/1 cuaternario). – Es un tipo de codificación de capa física que se utiliza con tecnologías ISDN o RDSI (Red Digital de Servicios Integrados) – A nivel de tecnologías DSL, 2 B 1 Q se utiliza en tecnologías IDSL y algunas variantes de HDSL. 60 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 10 0, 88 V 11 -0, 88 V 01 -2, 64 V 00 2 B 1 Q (RDSI) 2 bits/símb.

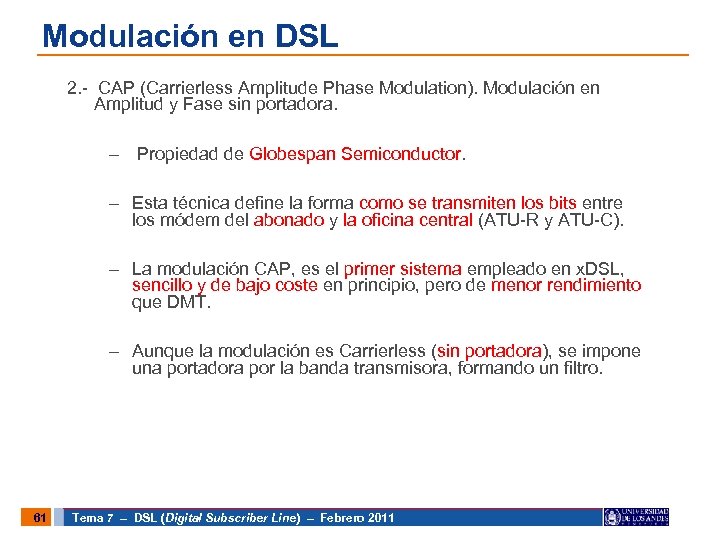

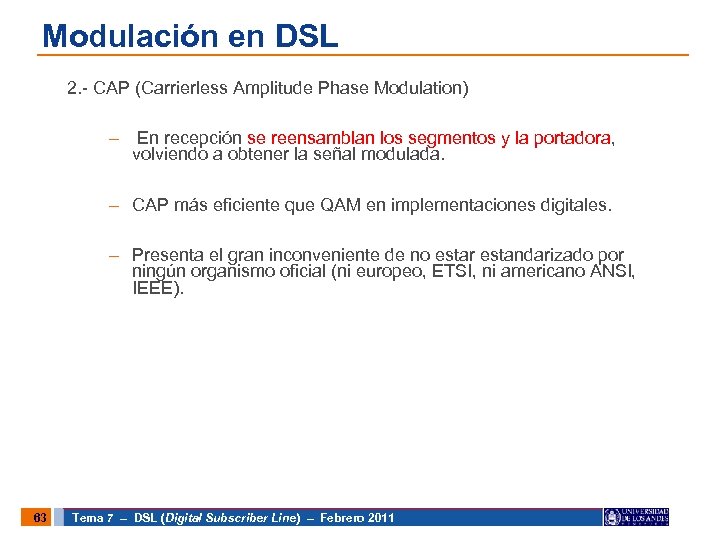

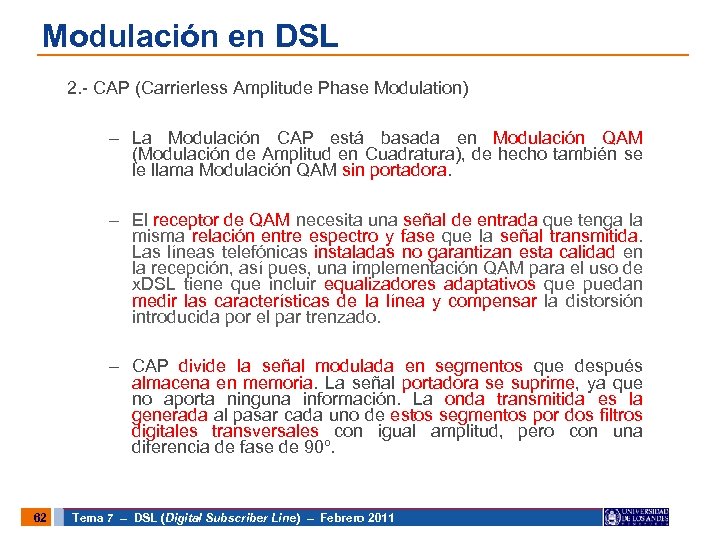

Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation). Modulación en Amplitud y Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation). Modulación en Amplitud y Fase sin portadora. – Propiedad de Globespan Semiconductor. – Esta técnica define la forma como se transmiten los bits entre los módem del abonado y la oficina central (ATU-R y ATU-C). – La modulación CAP, es el primer sistema empleado en x. DSL, sencillo y de bajo coste en principio, pero de menor rendimiento que DMT. – Aunque la modulación es Carrierless (sin portadora), se impone una portadora por la banda transmisora, formando un filtro. 61 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) – La Modulación CAP Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) – La Modulación CAP está basada en Modulación QAM (Modulación de Amplitud en Cuadratura), de hecho también se le llama Modulación QAM sin portadora. – El receptor de QAM necesita una señal de entrada que tenga la misma relación entre espectro y fase que la señal transmitida. Las líneas telefónicas instaladas no garantizan esta calidad en la recepción, así pues, una implementación QAM para el uso de x. DSL tiene que incluir equalizadores adaptativos que puedan medir las características de la línea y compensar la distorsión introducida por el par trenzado. – CAP divide la señal modulada en segmentos que después almacena en memoria. La señal portadora se suprime, ya que no aporta ninguna información. La onda transmitida es la generada al pasar cada uno de estos segmentos por dos filtros digitales transversales con igual amplitud, pero con una diferencia de fase de 90º. 62 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) – En recepción se Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) – En recepción se reensamblan los segmentos y la portadora, volviendo a obtener la señal modulada. – CAP más eficiente que QAM en implementaciones digitales. – Presenta el gran inconveniente de no estar estandarizado por ningún organismo oficial (ni europeo, ETSI, ni americano ANSI, IEEE). 63 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

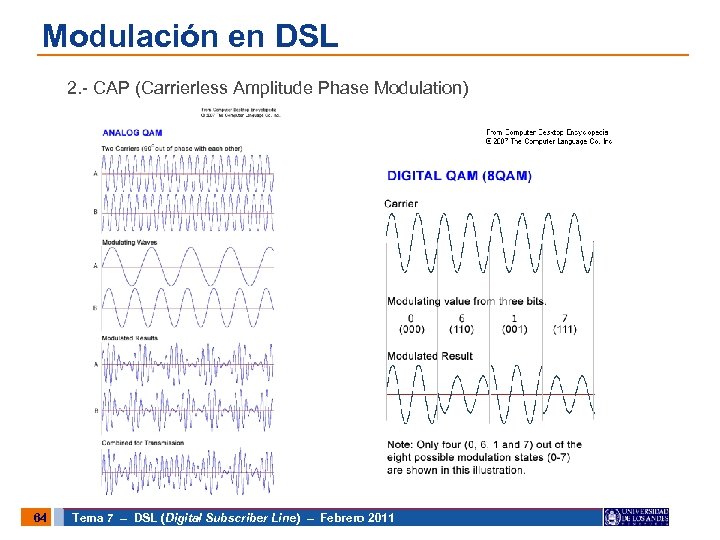

Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) 64 Tema 7 – Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) 64 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

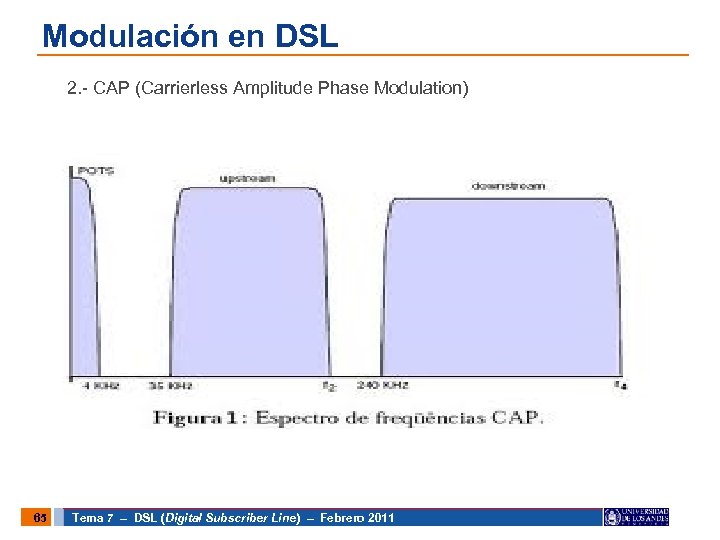

Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) 65 Tema 7 – Modulación en DSL 2. - CAP (Carrierless Amplitude Phase Modulation) 65 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

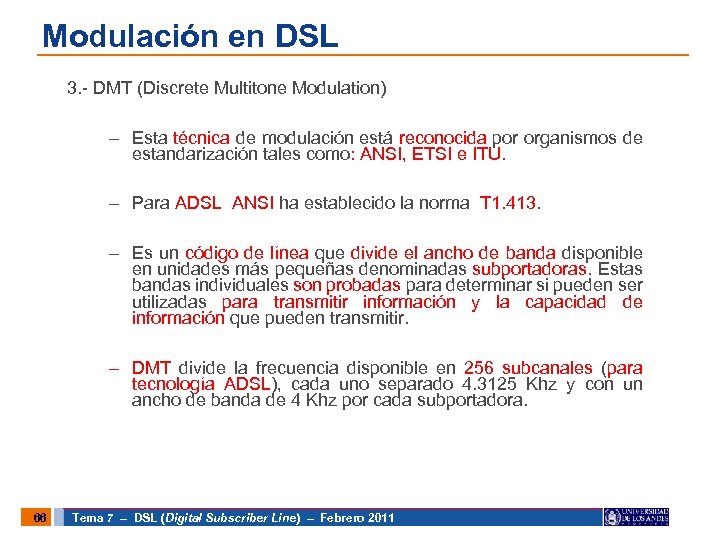

Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – Esta técnica de modulación Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – Esta técnica de modulación está reconocida por organismos de estandarización tales como: ANSI, ETSI e ITU. – Para ADSL ANSI ha establecido la norma T 1. 413. – Es un código de línea que divide el ancho de banda disponible en unidades más pequeñas denominadas subportadoras. Estas bandas individuales son probadas para determinar si pueden ser utilizadas para transmitir información y la capacidad de información que pueden transmitir. – DMT divide la frecuencia disponible en 256 subcanales (para tecnología ADSL), cada uno separado 4. 3125 Khz y con un ancho de banda de 4 Khz por cada subportadora. 66 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

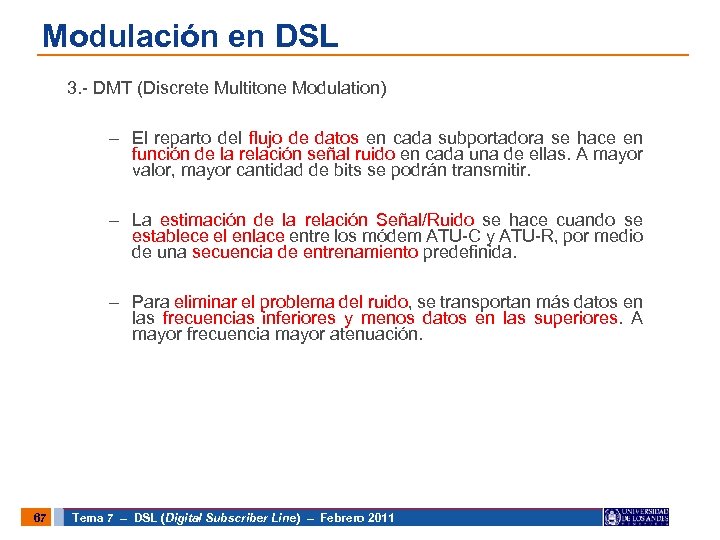

Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – El reparto del flujo Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – El reparto del flujo de datos en cada subportadora se hace en función de la relación señal ruido en cada una de ellas. A mayor valor, mayor cantidad de bits se podrán transmitir. – La estimación de la relación Señal/Ruido se hace cuando se establece el enlace entre los módem ATU-C y ATU-R, por medio de una secuencia de entrenamiento predefinida. – Para eliminar el problema del ruido, se transportan más datos en las frecuencias inferiores y menos datos en las superiores. A mayor frecuencia mayor atenuación. 67 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

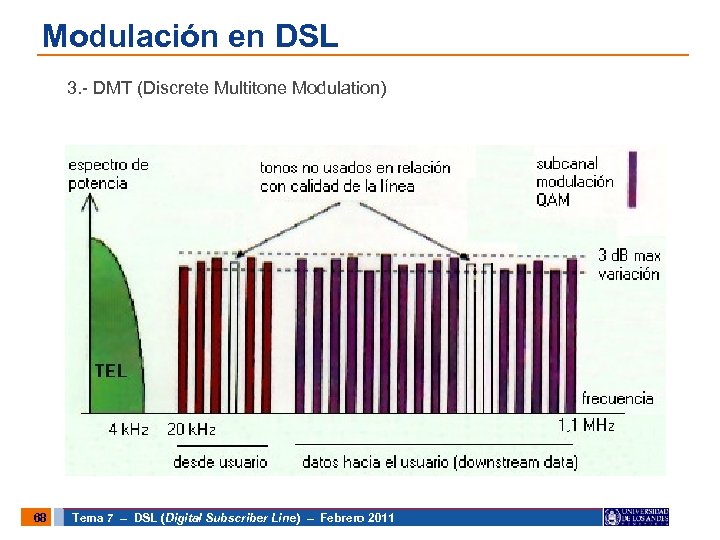

Modulación en DSL 3. - DMT (Discrete Multitone Modulation) 68 Tema 7 – DSL Modulación en DSL 3. - DMT (Discrete Multitone Modulation) 68 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

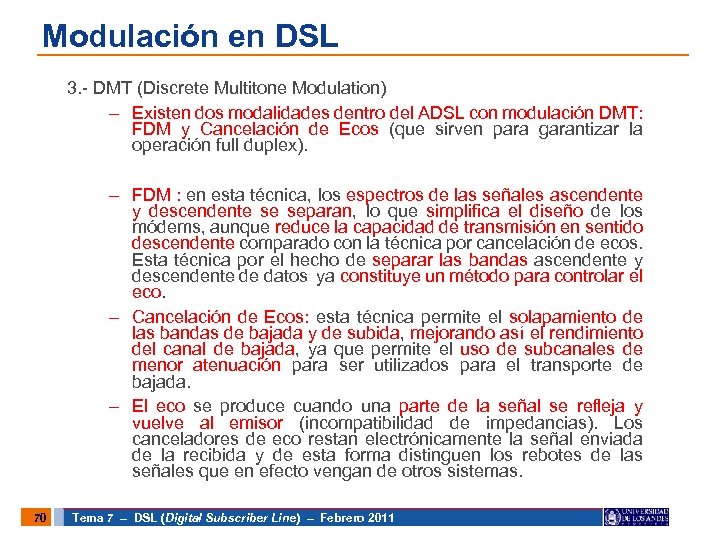

Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – Existen dos modalidades dentro Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – Existen dos modalidades dentro del ADSL con modulación DMT: FDM y Cancelación de Ecos (que sirven para garantizar la operación full duplex). – FDM : en esta técnica, los espectros de las señales ascendente y descendente se separan, lo que simplifica el diseño de los módems, aunque reduce la capacidad de transmisión en sentido descendente comparado con la técnica por cancelación de ecos. Esta técnica por el hecho de separar las bandas ascendente y descendente de datos ya constituye un método para controlar el eco. – Cancelación de Ecos: esta técnica permite el solapamiento de las bandas de bajada y de subida, mejorando así el rendimiento del canal de bajada, ya que permite el uso de subcanales de menor atenuación para ser utilizados para el transporte de bajada. – El eco se produce cuando una parte de la señal se refleja y vuelve al emisor (incompatibilidad de impedancias). Los canceladores de eco restan electrónicamente la señal enviada de la recibida y de esta forma distinguen los rebotes de las señales que en efecto vengan de otros sistemas. 70 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

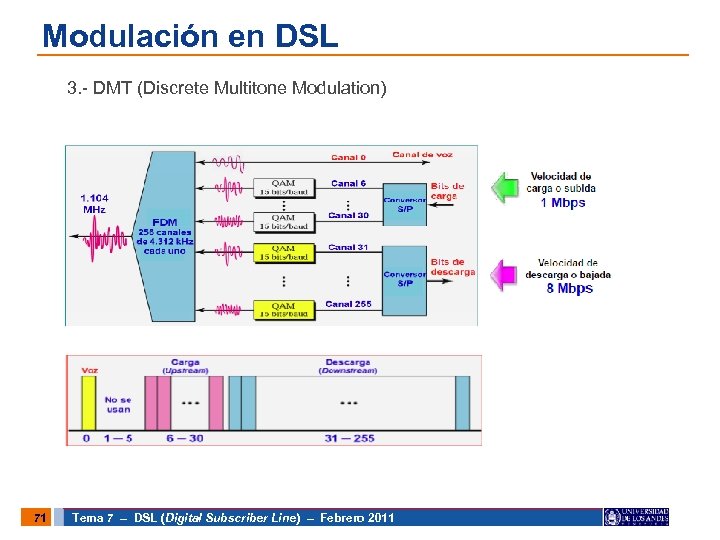

Modulación en DSL 3. - DMT (Discrete Multitone Modulation) 71 Tema 7 – DSL Modulación en DSL 3. - DMT (Discrete Multitone Modulation) 71 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

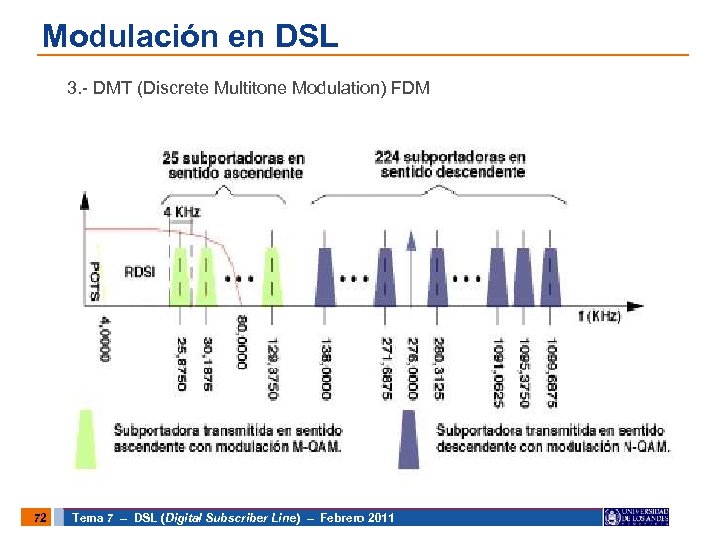

Modulación en DSL 3. - DMT (Discrete Multitone Modulation) FDM 72 Tema 7 – Modulación en DSL 3. - DMT (Discrete Multitone Modulation) FDM 72 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

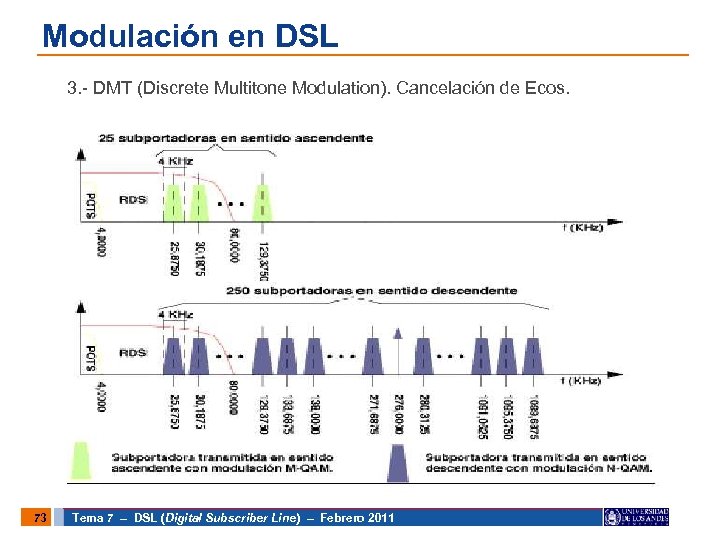

Modulación en DSL 3. - DMT (Discrete Multitone Modulation). Cancelación de Ecos. 73 Tema Modulación en DSL 3. - DMT (Discrete Multitone Modulation). Cancelación de Ecos. 73 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

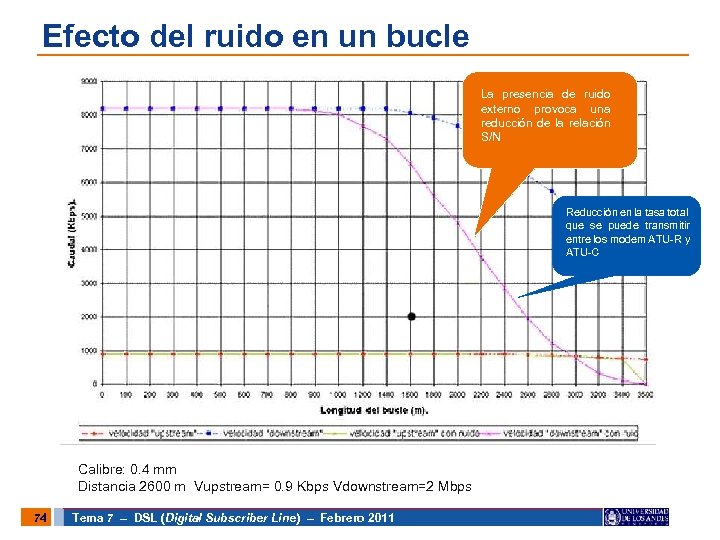

Efecto del ruido en un bucle La presencia de ruido externo provoca una reducción Efecto del ruido en un bucle La presencia de ruido externo provoca una reducción de la relación S/N Reducción en la tasa total que se puede transmitir entre los modem ATU-R y ATU-C Calibre: 0. 4 mm Distancia 2600 m Vupstream= 0. 9 Kbps Vdownstream=2 Mbps 74 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – Existe una variante de Modulación en DSL 3. - DMT (Discrete Multitone Modulation) – Existe una variante de DMT, denominada DWMT (Discrete Wavelet Multi-Tone) que es algo más compleja pero ofrece aún mayor rendimiento al crear mayor aislamiento entre los 256 subcanales, mediante el uso de transformadas Wavelet (algoritmo para descomponer una señal en elementos más simples). – La transformada Wavelet produce armónicos de energía más bajo, lo cual hace de esto una tarea más simple para detectar la señal decodificada en la recepción. – 75 Esta variante podría ser el protocolo estándar para transmisiones ADSL a larga distancia y donde existan entornos con un alto nivel de interferencias. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

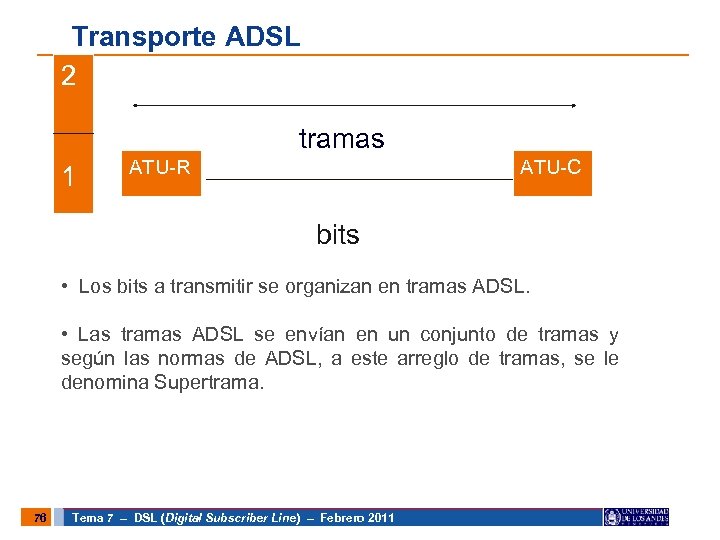

Transporte ADSL 2 tramas 1 ATU-R ATU-C bitss • Los bits a transmitir se Transporte ADSL 2 tramas 1 ATU-R ATU-C bitss • Los bits a transmitir se organizan en tramas ADSL. • Las tramas ADSL se envían en un conjunto de tramas y según las normas de ADSL, a este arreglo de tramas, se le denomina Supertrama. 76 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Estructura General de una Supertrama Una supertrama ADSL cada 17 ms Trama 0 Trama Estructura General de una Supertrama Una supertrama ADSL cada 17 ms Trama 0 Trama 1 Trama 2 Trama 34 Trama 65 Trama 66 Transportan otros bits indicadores (ib) Transporte de control de errores CRC (Código de Redundancia Cíclica) e ib’s Fast byte (CRC) Trama 35 Contenido de buffer datos “fast” FEC Contenido de buffer datos “interleaved” Una trama ADSL cada 250 µs • Datos fast protegidos por FEC (Forward Error Control) • Sensibles al retardo y tolerantes al ruido • Fast byte contiene CRC • Datos interleaved • Menos vulnerables al ruido • Mayor procesamiento y latencia Las tramas se encuentran mezcladas y su tamaño varía según la velocidad de la línea. 77 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Synch 67

Estructura General de una Supertrama 82 Las tramas ADSL pueden variar, no existen longitudes Estructura General de una Supertrama 82 Las tramas ADSL pueden variar, no existen longitudes de tramas absolutas, debido a que la velocidad de la línea ADSL puede variar y además es asimétrica. El tamaño de los buffer queda determinado por la velocidad y la estructura de los canales portadores cuando se realiza la configuración por primera vez. Nada impide que se reconfiguren los tamaños de los buffer durante la operación del enlace ADSL, pero esta característica no esta actualmente contemplada en las especificaciones ADSL. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

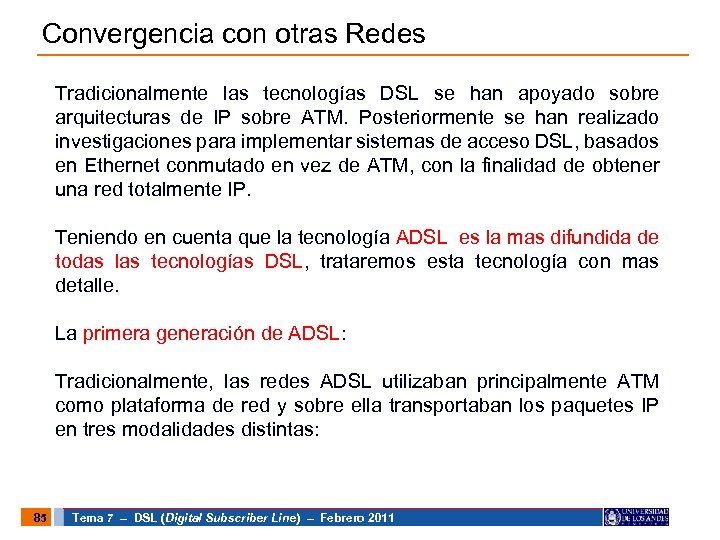

Convergencia con otras Redes Tradicionalmente las tecnologías DSL se han apoyado sobre arquitecturas de Convergencia con otras Redes Tradicionalmente las tecnologías DSL se han apoyado sobre arquitecturas de IP sobre ATM. Posteriormente se han realizado investigaciones para implementar sistemas de acceso DSL, basados en Ethernet conmutado en vez de ATM, con la finalidad de obtener una red totalmente IP. Teniendo en cuenta que la tecnología ADSL es la mas difundida de todas las tecnologías DSL, trataremos esta tecnología con mas detalle. La primera generación de ADSL: Tradicionalmente, las redes ADSL utilizaban principalmente ATM como plataforma de red y sobre ella transportaban los paquetes IP en tres modalidades distintas: 85 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

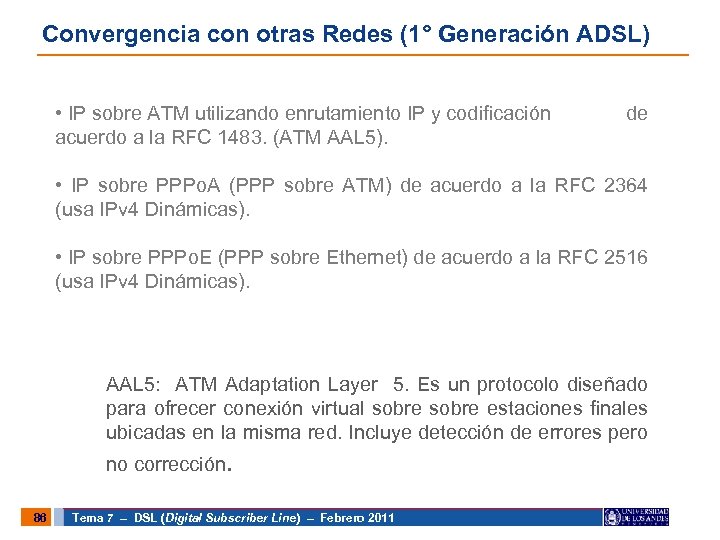

Convergencia con otras Redes (1° Generación ADSL) • IP sobre ATM utilizando enrutamiento IP Convergencia con otras Redes (1° Generación ADSL) • IP sobre ATM utilizando enrutamiento IP y codificación acuerdo a la RFC 1483. (ATM AAL 5). de • IP sobre PPPo. A (PPP sobre ATM) de acuerdo a la RFC 2364 (usa IPv 4 Dinámicas). • IP sobre PPPo. E (PPP sobre Ethernet) de acuerdo a la RFC 2516 (usa IPv 4 Dinámicas). AAL 5: ATM Adaptation Layer 5. Es un protocolo diseñado para ofrecer conexión virtual sobre estaciones finales ubicadas en la misma red. Incluye detección de errores pero no corrección. 86 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

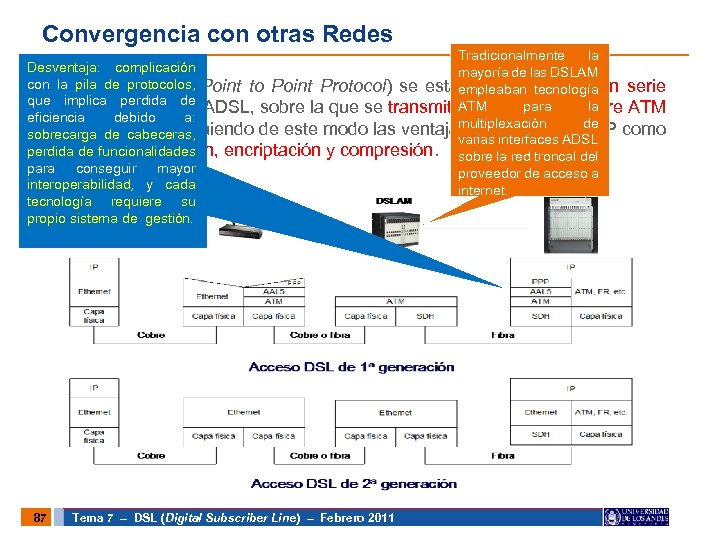

Convergencia con otras Redes Tradicionalmente la Desventaja: complicación mayoría de las DSLAM con • Convergencia con otras Redes Tradicionalmente la Desventaja: complicación mayoría de las DSLAM con • Mediante PPP (Point to Point Protocol) se establece una conexión serie la pila de protocolos, empleaban tecnología que implica perdida de ATM para la entre los módems ADSL, sobre la que se transmiten paquetes IP sobre ATM eficiencia debido a: multiplexación de o Ethernet, consiguiendo de este modo las ventajas del protocolo PPP como sobrecarga de cabeceras, varias interfaces ADSL perdida de funcionalidades son la autenticación, encriptación y compresión. sobre la red troncal del para conseguir mayor proveedor de acceso a interoperabilidad, y cada internet. tecnología requiere su propio sistema de gestión. 87 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

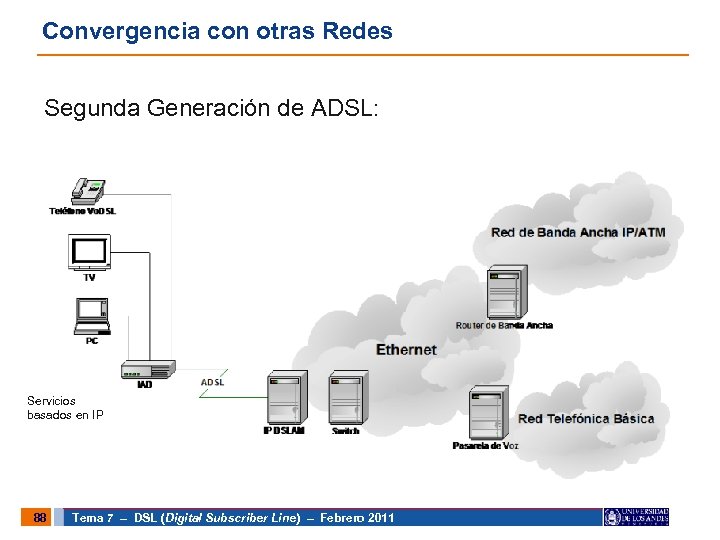

Convergencia con otras Redes Segunda Generación de ADSL: Servicios basados en IP 88 Tema Convergencia con otras Redes Segunda Generación de ADSL: Servicios basados en IP 88 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

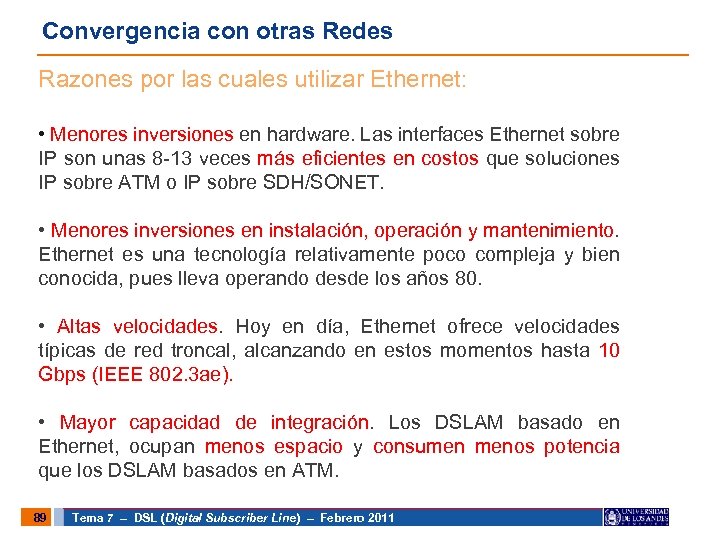

Convergencia con otras Redes Razones por las cuales utilizar Ethernet: • Menores inversiones en Convergencia con otras Redes Razones por las cuales utilizar Ethernet: • Menores inversiones en hardware. Las interfaces Ethernet sobre IP son unas 8 -13 veces más eficientes en costos que soluciones IP sobre ATM o IP sobre SDH/SONET. • Menores inversiones en instalación, operación y mantenimiento. Ethernet es una tecnología relativamente poco compleja y bien conocida, pues lleva operando desde los años 80. • Altas velocidades. Hoy en día, Ethernet ofrece velocidades típicas de red troncal, alcanzando en estos momentos hasta 10 Gbps (IEEE 802. 3 ae). • Mayor capacidad de integración. Los DSLAM basado en Ethernet, ocupan menos espacio y consumen menos potencia que los DSLAM basados en ATM. 89 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

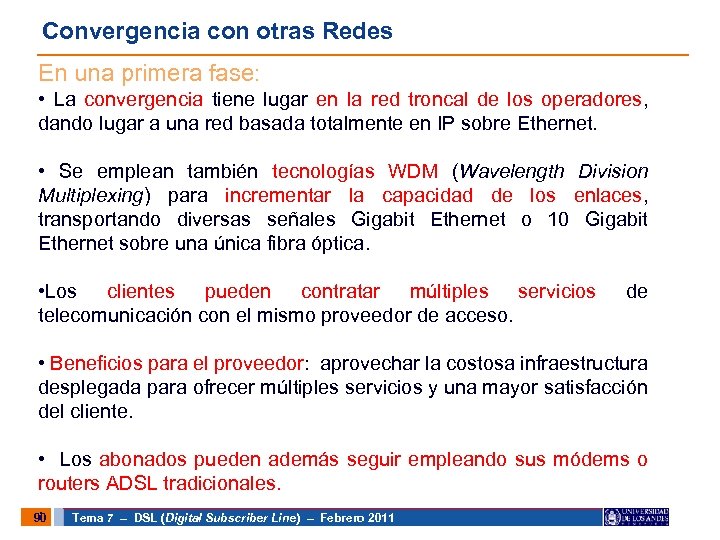

Convergencia con otras Redes En una primera fase: • La convergencia tiene lugar en Convergencia con otras Redes En una primera fase: • La convergencia tiene lugar en la red troncal de los operadores, dando lugar a una red basada totalmente en IP sobre Ethernet. • Se emplean también tecnologías WDM (Wavelength Division Multiplexing) para incrementar la capacidad de los enlaces, transportando diversas señales Gigabit Ethernet o 10 Gigabit Ethernet sobre una única fibra óptica. • Los clientes pueden contratar múltiples servicios telecomunicación con el mismo proveedor de acceso. de • Beneficios para el proveedor: aprovechar la costosa infraestructura desplegada para ofrecer múltiples servicios y una mayor satisfacción del cliente. • Los abonados pueden además seguir empleando sus módems o routers ADSL tradicionales. . Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 90

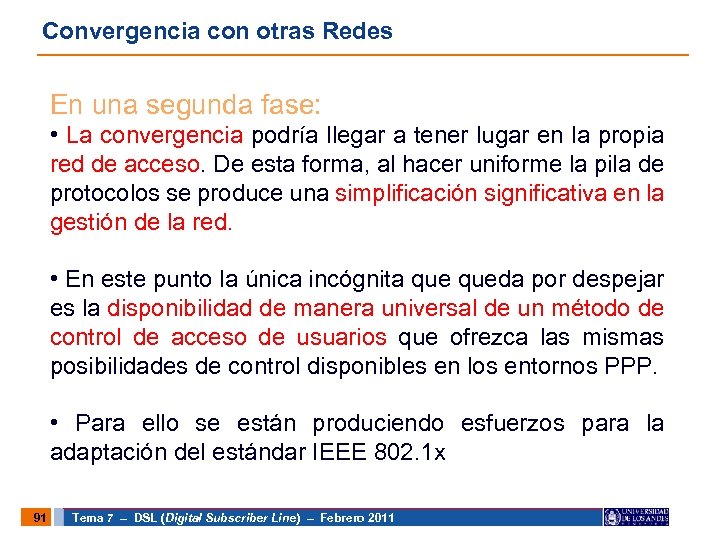

Convergencia con otras Redes En una segunda fase: • La convergencia podría llegar a Convergencia con otras Redes En una segunda fase: • La convergencia podría llegar a tener lugar en la propia red de acceso. De esta forma, al hacer uniforme la pila de protocolos se produce una simplificación significativa en la gestión de la red. • En este punto la única incógnita queda por despejar es la disponibilidad de manera universal de un método de control de acceso de usuarios que ofrezca las mismas posibilidades de control disponibles en los entornos PPP. • Para ello se están produciendo esfuerzos para la adaptación del estándar IEEE 802. 1 x 91 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Convergencia con otras Redes IEEE 802. 1 x: • Es una norma de IEEE Convergencia con otras Redes IEEE 802. 1 x: • Es una norma de IEEE para el control de acceso a la red basada en puertos. • Es parte del grupo de protocolos IEEE 802 (802. 1). • Permite la autenticación de dispositivos conectados a un puerto LAN, estableciendo una conexión punto a punto o previniendo el acceso por ese puerto si la autenticación falla. 92 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

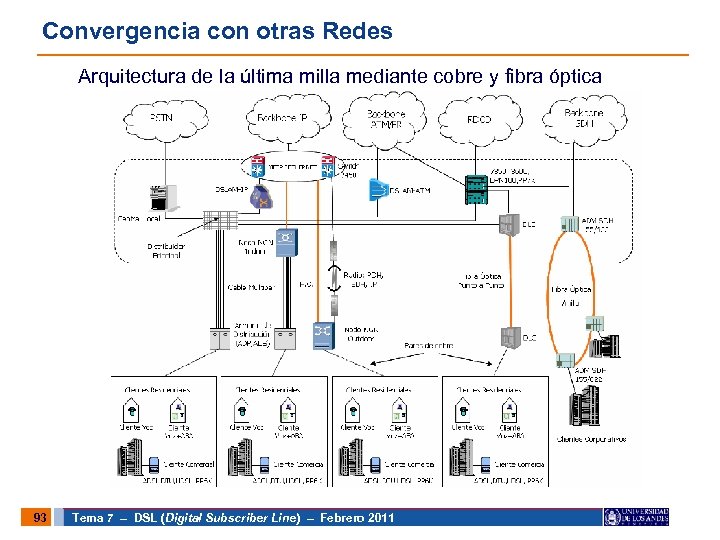

Convergencia con otras Redes Arquitectura de la última milla mediante cobre y fibra óptica Convergencia con otras Redes Arquitectura de la última milla mediante cobre y fibra óptica 93 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

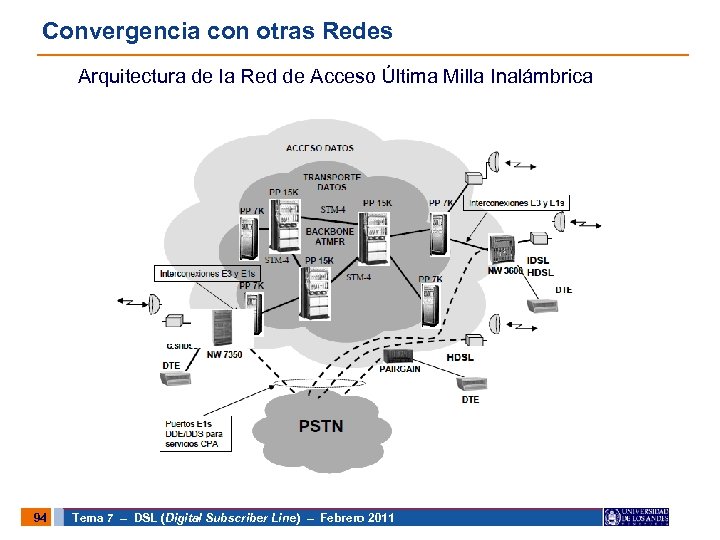

Convergencia con otras Redes Arquitectura de la Red de Acceso Última Milla Inalámbrica 94 Convergencia con otras Redes Arquitectura de la Red de Acceso Última Milla Inalámbrica 94 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Convergencia con otras Redes Arquitectura de la Plataforma ABA-Voz El tráfico de voz se Convergencia con otras Redes Arquitectura de la Plataforma ABA-Voz El tráfico de voz se paquetiza en las premisas del cliente mediante IP Phones o ATA (Access Terminal Adapter) y se transporta a través del modem ADSL hacia el backbone IP vía Carriers internacionales. 95 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

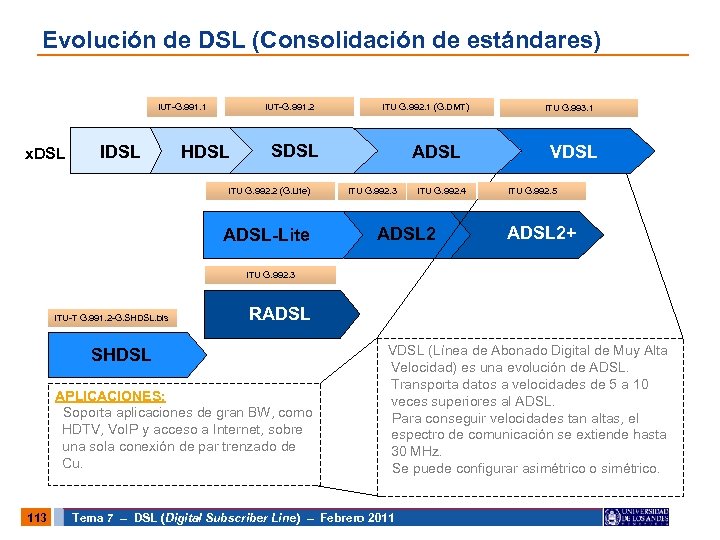

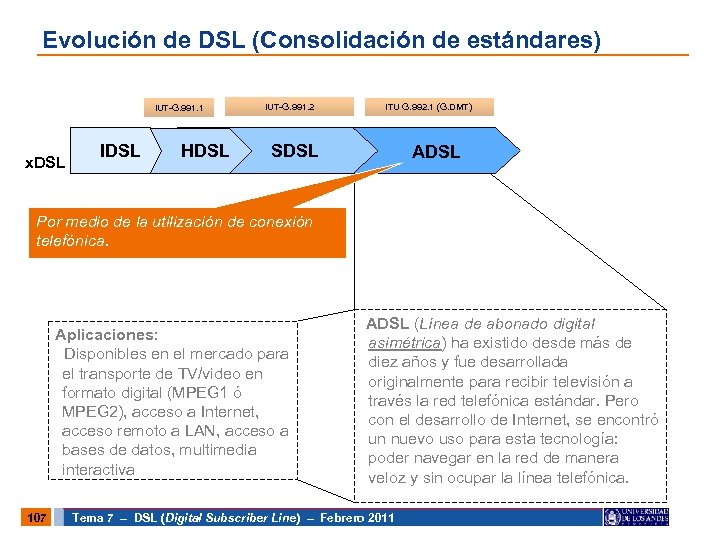

Evolución de DSL (Consolidación de estándares) x. DSL IDSL • IDSL son las siglas Evolución de DSL (Consolidación de estándares) x. DSL IDSL • IDSL son las siglas de ISDN Digital Subscriber Line, proporciona la tecnología DSL sobre líneas ISDN (RDSI), o dicho de otro modo, ofrece un servicio básico de RDSI utilizando la tecnología DSL. • Los circuitos IDSL llevan los datos (no voz). • La velocidad varía de 64 a 144 Kbit/s sobre un simple par de hilos de cobre. • Distancia máximo IDSL a partir de una central es de 5 km, pero puede duplicarse con un repetidor en “U”. 102 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

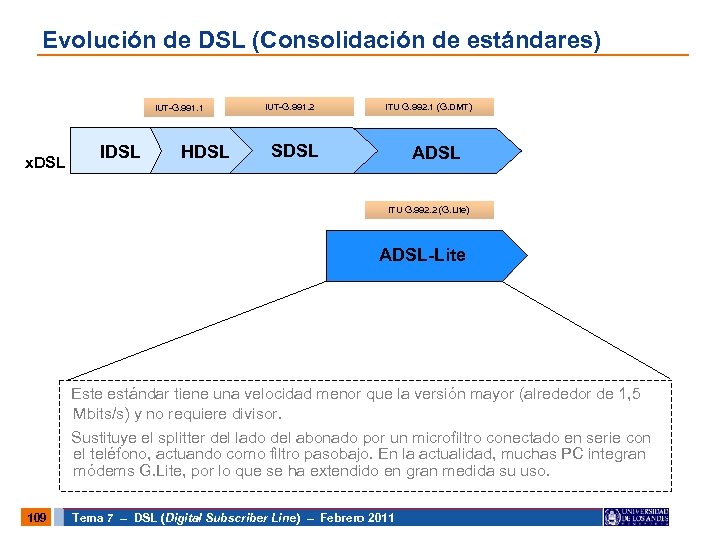

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL La conexión Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL La conexión puede ser permanente pero ninguna línea telefónica estará disponible durante una conexión HDSL El problema que esta tecnología presenta en este momento es que su estandarización aún no es perfecta. Puede suceder que la velocidad de 2 Mbps descienda a 384 kbps debido a: la calidad y la distancia de la línea durante el último kilómetro (entre 3 y 7 km según el diámetro del cable, que puede variar entre 0, 4 mm y 0, 8 mm respectivamente). • HDSL (High speed Digital Subscriber Line) fue la primera tecnología DSL que apareció, fue desarrollada a comienzo de la dec. 1990. • Esta tecnología consiste en dividir el núcleo digital de la red: T 1 en los Estados Unidos, por medio de 2 cables trenzados y E 1 en Europa, con 3 cables trenzados. • Solución simétrica, pueden alcanzar velocidades de 2 Mbps en ambas direcciones con tres pares trenzados y 1, 5 Mbps con dos pares trenzados. 103 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Aplicaciones: Enlaces E 1/T 1, interconexión de PBX, conexión LAN y WAN

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 IUT-G. 991. 2 Distancias y Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 IUT-G. 991. 2 Distancias y velocidades de una x. DSL IDSL HDSL SDSL conexión SDSL Downstream (Kbps) Upstream ( Kbps) Distancia (Km) 128 7 256 6. 5 384 4. 5 768 4 1024 3. 5 2048 3 • SDSL (Symetric Digital Subscriber Line) (DSL de un sólo par trenzado o DSL simétrica) es la predecesora de HDSL 2 (esta tecnología derivada de HDSL debe proporcionar el mismo rendimiento pero con un solo par trenzado). Aplicaciones: • Misma que HDSL pero la dist. Max. es menor. • Enlaces E 1//T 1 • Interconexión de PBX • Conexión LAN y WAN 104 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL RADSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL RADSL IUT-G. 991. 2 SDSL ITU-T G. 991. 2 -G. SHDSL. bis SHDSL Es un nuevo estándar que fue desarrollado para ser la VDSL convergencia de tecnologías simétricas de DSL (HDSL, SDSL, HDSL-2), abarcando todas las funciones • Diseñado para el transporte de datos de forma simétrica. Se adaptan a las características del canal (192 kbps a 2. 3 Mbps; o desde 384 kbps a 4. 6 Mbps sobre dos pares). • El código de línea utilizado es TC-PAM (Trellis Coded Pulse Amplitude Modulation); utilizando 16 niveles en línea (4 B 1 H). SHDSL está siendo utilizado para transportar cargas tanto TDM como ATM. • Existen también repetidores para aumentar el alcance. • El sistema G. SHDSL podría ser entre dos y tres veces más rápido que la mayor parte de las conexiones DSL clásicas (que llegan los 4, 6 Mbps). • El servicio multi-tarifa, un funcionamiento mejor, compatibilidad espectral, una energía más baja de la transmisión etc. 105 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 APLICACIONES: • HDTV • Vo. IP • Acceso a Internet, sobre un par trenzado de Cu.

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL SDSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL SDSL ITU-T G. 991. 2 -G. SHDSL. bis SHDSL Principales características: • Más lejos y más rápido Estandarizado por tres organismos: • ANSI: T 1 E 1. 4/2001 -174 para Norteamérica • ETSI TS 101524 para Europa • ITU-T (G. 991. 2) para todo el mundo 106 RADSL IUT-G. 991. 2 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 VDSL

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL IUT-G. Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL IUT-G. 991. 2 ITU G. 992. 1 (G. DMT) SDSL ADSL Por medio de la utilización de conexión telefónica. o Aplicaciones: Disponibles en el mercado para el transporte de TV/video en formato digital (MPEG 1 ó MPEG 2), acceso a Internet, acceso remoto a LAN, acceso a bases de datos, multimedia interactiva 107 ADSL (Línea de abonado digital asimétrica) ha existido desde más de diez años y fue desarrollada originalmente para recibir televisión a través la red telefónica estándar. Pero con el desarrollo de Internet, se encontró un nuevo uso para esta tecnología: poder navegar en la red de manera veloz y sin ocupar la línea telefónica. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

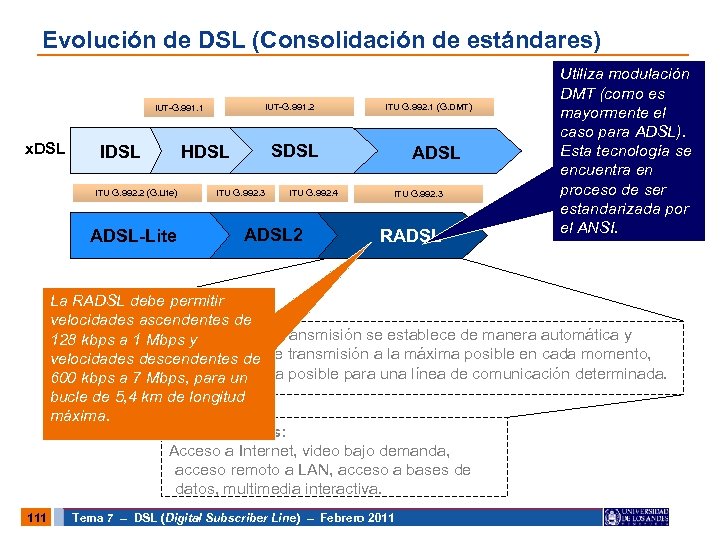

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL IUT-G. Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL IUT-G. 991. 2 ITU G. 992. 1 (G. DMT) SDSL ADSL Velocidades según la distancia y el diámetro del cable Downstream (Kbps) Upstream ( Kbps) Diametro cable Distancia (Km) ( mm) 2048 0. 4 3. 6 2048 160 0. 5 4. 9 4096 384 0. 4 3. 3 4096 384 0. 5 4. 3 6144 640 0. 4 3. 0 6144 640 0. 5 4. 0 8192 800 0. 4 2. 4 8192 108 160 800 0. 5 3. 3 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL IUT-G. Evolución de DSL (Consolidación de estándares) IUT-G. 991. 1 x. DSL IDSL HDSL IUT-G. 991. 2 ITU G. 992. 1 (G. DMT) SDSL ADSL ITU G. 992. 2 (G. Lite) ADSL-Lite Este estándar tiene una velocidad menor que la versión mayor (alrededor de 1, 5 Mbits/s) y no requiere divisor. Sustituye el splitter del lado del abonado por un microfiltro conectado en serie con el teléfono, actuando como filtro pasobajo. En la actualidad, muchas PC integran módems G. Lite, por lo que se ha extendido en gran medida su uso. 109 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

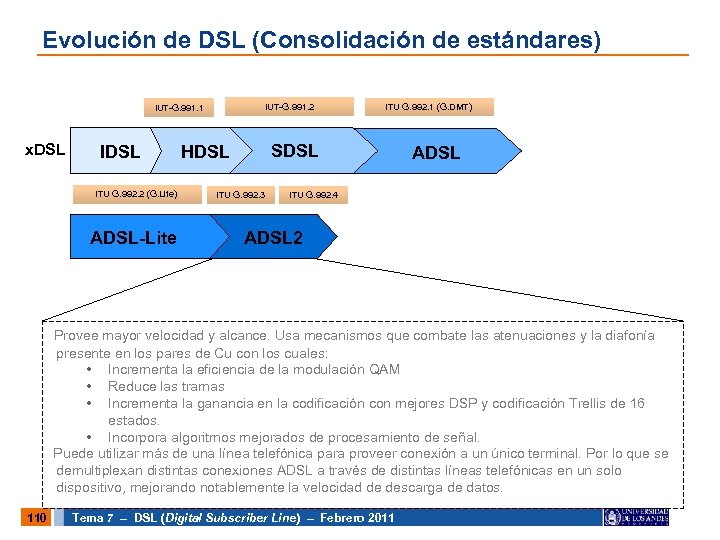

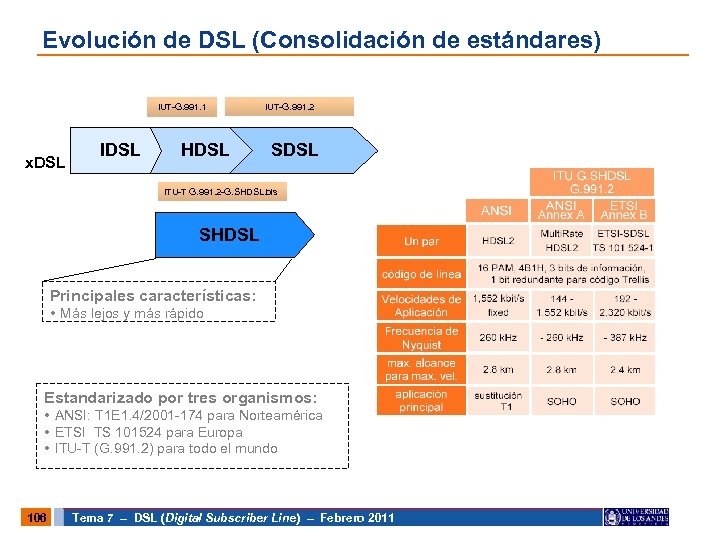

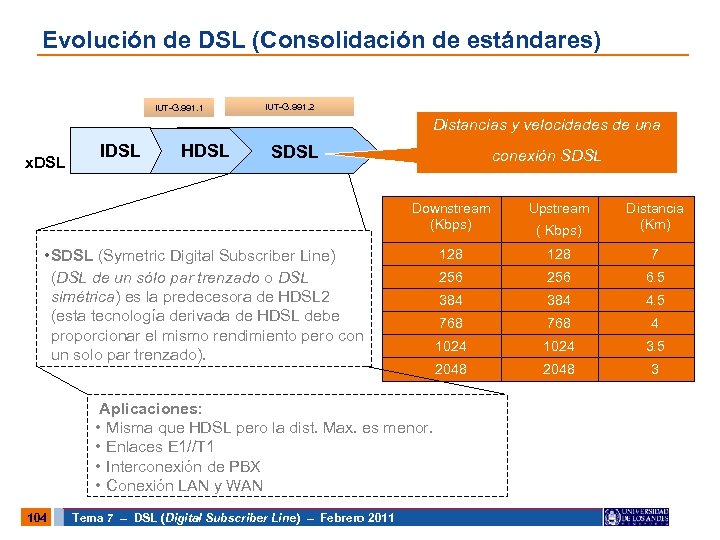

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL ITU G. 992. 2 (G. Lite) ADSL-Lite ITU G. 992. 1 (G. DMT) SDSL HDSL ITU G. 992. 3 RADSL ITU G. 992. 4 ADSL 2 Provee mayor velocidad y alcance. Usa mecanismos que combate las atenuaciones y la diafonía presente en los pares de Cu con los cuales: • Incrementa la eficiencia de la modulación QAM • Reduce las tramas • Incrementa la ganancia en la codificación con mejores DSP y codificación Trellis de 16 estados. • Incorpora algoritmos mejorados de procesamiento de señal. Puede utilizar más de una línea telefónica para proveer conexión a un único terminal. Por lo que se demultiplexan distintas conexiones ADSL a través de distintas líneas telefónicas en un solo dispositivo, mejorando notablemente la velocidad de descarga de datos. 110 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL ITU G. 992. 2 (G. Lite) ADSL-Lite ITU G. 992. 1 (G. DMT) SDSL HDSL ITU G. 992. 3 ITU G. 992. 4 ADSL 2 ADSL ITU G. 992. 3 RADSL Utiliza modulación DMT (como es mayormente el caso para ADSL). Esta tecnología se encuentra en proceso de ser estandarizada por el ANSI. La RADSL debe permitir velocidades ascendentes de Es una a 1 Mbps y 128 kbpsevolución de ADSL. La transmisión se establece de manera automática y dinámica, ajusta la velocidades descendentes de de transmisión a la máxima posible en cada momento, obteniendo Mbps, para un 600 kbps a 7 la máxima eficiencia posible para una línea de comunicación determinada. bucle de 5, 4 km de longitud máxima. Aplicaciones: Acceso a Internet, video bajo demanda, acceso remoto a LAN, acceso a bases de datos, multimedia interactiva. 111 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL ITU G. 992. 2 (G. Lite) ADSL-Lite ITU G. 992. 1 (G. DMT) SDSL HDSL ITU G. 992. 3 ITU G. 992. 4 ADSL 2 RADSL ITU G. 992. 5 ADSL 2+ ITU G. 992. 3 RADSL La principal novedad de ADSL 2+ es que duplica el espectro, extendiéndolo desde los 1, 104 MHz hasta los 2, 208 MHz, destinado para la descarga (downstream), lo que resulta en mayor velocidad de descarga. Teóricamente, un ADSL 2+ puede alcanzar velocidades de 24 Mbps en distancias cortas. Pero, a medida que la distancia aumenta, la velocidad disminuye debido a las pérdidas. El ruido afecta a ADSL 2+ en la parte más alta del espectro. Para obtener velocidades cercanas a las máximas, el usuario no debe estar a más de 1 km. La migración hacia ADSL 2+ requiere pequeños cambios en la estructura de la red. 112 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL IDSL HDSL ITU G. 992. 1 (G. DMT) SDSL ITU G. 992. 2 (G. Lite) ADSL-Lite ADSL ITU G. 992. 3 ITU G. 992. 4 ADSL 2 ITU G. 993. 1 VDSL ITU G. 992. 5 ADSL 2+ ITU G. 992. 3 ITU-T G. 991. 2 -G. SHDSL. bis RADSL SHDSL APLICACIONES: Soporta aplicaciones de gran BW, como HDTV, Vo. IP y acceso a Internet, sobre una sola conexión de par trenzado de Cu. 113 VDSL (Línea de Abonado Digital de Muy Alta Velocidad) es una evolución de ADSL. Transporta datos a velocidades de 5 a 10 veces superiores al ADSL. Para conseguir velocidades tan altas, el espectro de comunicación se extiende hasta 30 MHz. Se puede configurar asimétrico o simétrico. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL IDSL HDSL ITU G. 992. 1 (G. DMT) SDSL ITU G. 992. 2 (G. Lite) ADSL-Lite ADSL ITU G. 992. 3 ITU G. 992. 4 ADSL 2 ITU G. 993. 1 VDSL ITU G. 992. 5 ADSL 2+ ITU G. 992. 3 ITU-T G. 991. 2 -G. SHDSL. bis RADSL SHDSL APLICACIONES: Soporta aplicaciones de gran BW, como HDTV, Vo. IP y acceso a Internet, sobre una sola conexión de par trenzado de Cu. 114 VDSL (Línea de Abonado Digital de Muy Alta Velocidad) es una evolución de ADSL. Transporta datos a velocidades de 5 a 10 veces superiores al ADSL. Para conseguir velocidades tan altas, el espectro de comunicación se extiende hasta 30 MHz. Se puede configurar asimétrico o simétrico. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

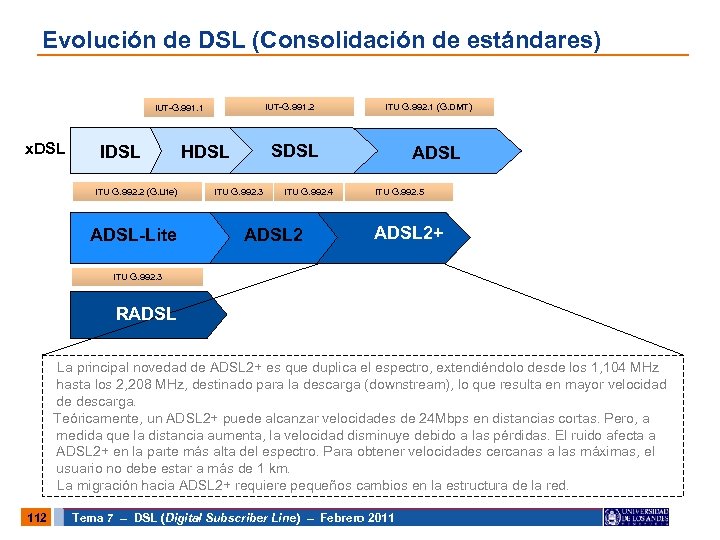

Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL Evolución de DSL (Consolidación de estándares) IUT-G. 991. 2 IUT-G. 991. 1 x. DSL IDSL HDSL ITU G. 992. 1 (G. DMT) SDSL ITU G. 992. 2 (G. Lite) ADSL-Lite ADSL ITU G. 992. 3 ITU G. 992. 4 ADSL 2 ITU G. 993. 1 VDSL ITU G. 993. 2 VDSL 2 ITU G. 992. 5 ADSL 2+ ITU G. 992. 3 ITU-T G. 991. 2 -G. SHDSL. bis RADSL SHDSL APLICACIONES: se puede utilizar como última milla de los sistemas ópticos que llegan con fibra óptica hasta cerca de los abonados: a un armario en la acera (FTTC) o a un armario de distribución en un edifico (FTTB). La conexión final se realiza a través de la red telefónica de cobre, con VDSL. 115 VDSL 2 es el estándar DSL más reciente y avanzado. Diseñado para soportar los servicios Triple Play, que incluyen voz, video, datos, HDTV y juegos interactivos. Existen dos versiones: • Long reach (12 Mhz) 55 Mbps DS y 30 Mbps US • Short reach (30 Mhz)) 100 Mbps DS /US de 200 a 300 Mts bajo condiciones ideales. Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

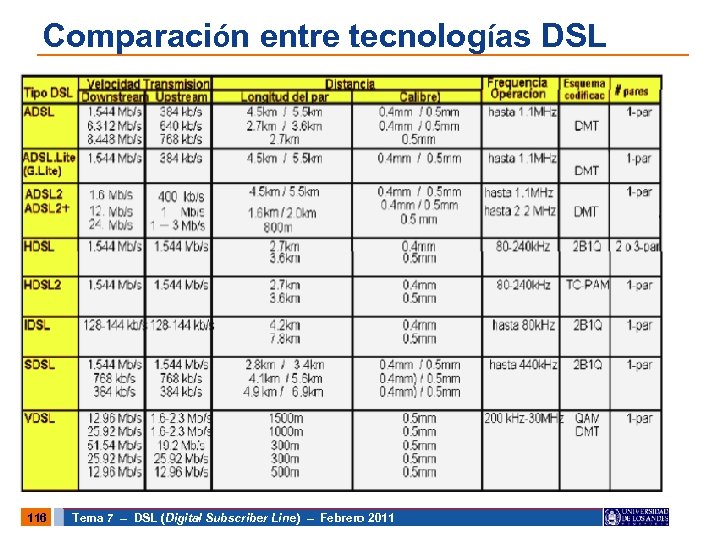

Comparación entre tecnologías DSL 116 Tema 7 – DSL (Digital Subscriber Line) – Febrero Comparación entre tecnologías DSL 116 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

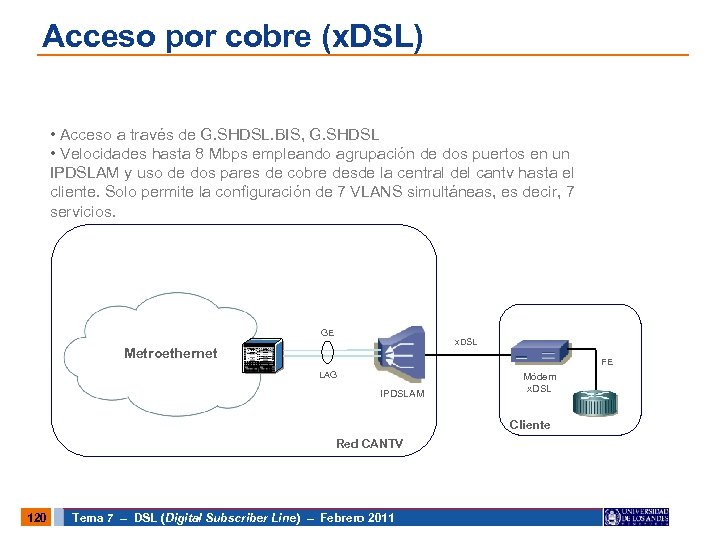

Acceso por cobre (x. DSL) • Acceso a través de G. SHDSL. BIS, G. Acceso por cobre (x. DSL) • Acceso a través de G. SHDSL. BIS, G. SHDSL • Velocidades hasta 8 Mbps empleando agrupación de dos puertos en un IPDSLAM y uso de dos pares de cobre desde la central del cantv hasta el cliente. Solo permite la configuración de 7 VLANS simultáneas, es decir, 7 servicios. GE x. DSL Metroethernet FE LAG IPDSLAM Módem x. DSL Cliente Red CANTV 120 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Detalle lógico del acceso al servicio Para poder utilizar el servicio Metro Ethernet el Detalle lógico del acceso al servicio Para poder utilizar el servicio Metro Ethernet el cliente deberá configurar: • Una subinterfaz IP en el router conectado al router o switch capa 3 de cliente • La subinterfaz IP debe encapsularse en una VLAN (802. 1 Q) • El marcaje de Qo. S se realiza en Capa 2, utilizando los “p-bits” (802. 1 p) • El cliente realiza el marcaje de su tráfico y en el servicio Metro Ethernet se establece el perfil de Qo. S contratado • El direccionamiento IP / enrutamiento permanece en el control y administración del cliente, sin necesidad de integrarse a los de Cantv: Un servicio Metro Ethernet requiere solamente de una subred IP 121 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

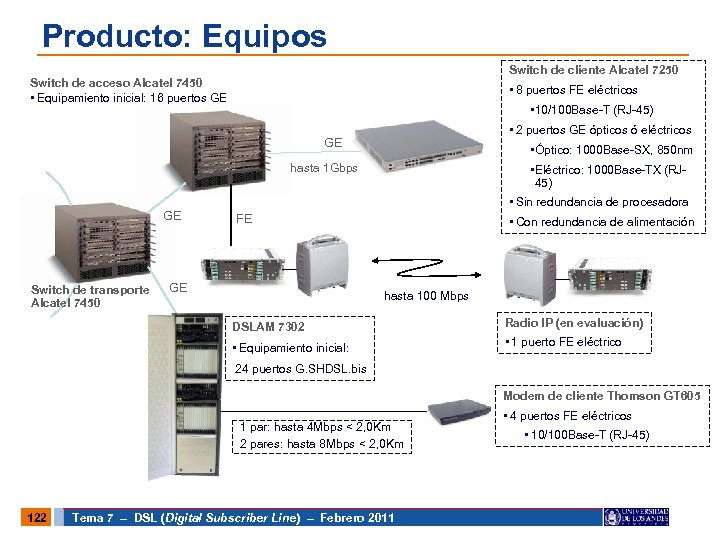

Producto: Equipos Switch de cliente Alcatel 7250 Switch de acceso Alcatel 7450 • Equipamiento Producto: Equipos Switch de cliente Alcatel 7250 Switch de acceso Alcatel 7450 • Equipamiento inicial: 16 puertos GE • 8 puertos FE eléctricos • 10/100 Base-T (RJ-45) • 2 puertos GE ópticos ó eléctricos GE • Óptico: 1000 Base-SX, 850 nm hasta 1 Gbps GE Switch de transporte Alcatel 7450 • Eléctrico: 1000 Base-TX (RJ 45) • Sin redundancia de procesadora FE GE • Con redundancia de alimentación hasta 100 Mbps DSLAM 7302 Radio IP (en evaluación) • Equipamiento inicial: • 1 puerto FE eléctrico 24 puertos G. SHDSL. bis Modem de cliente Thomson GT 605 1 par: hasta 4 Mbps < 2, 0 Km 2 pares: hasta 8 Mbps < 2, 0 Km 122 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 • 4 puertos FE eléctricos • 10/100 Base-T (RJ-45)

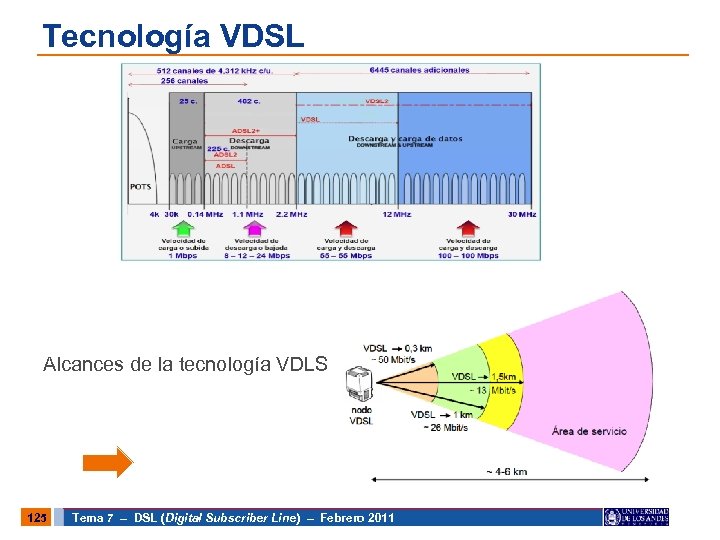

Tecnología VDSL Alcances de la tecnología VDLS 125 Tema 7 – DSL (Digital Subscriber Tecnología VDSL Alcances de la tecnología VDLS 125 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

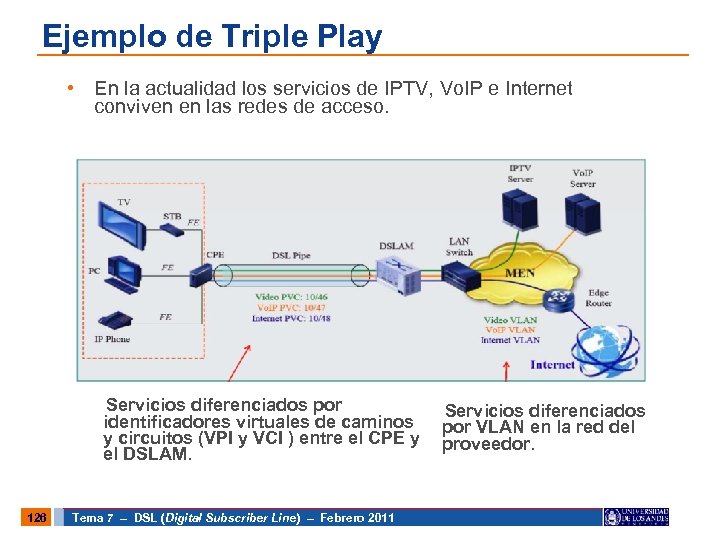

Ejemplo de Triple Play • En la actualidad los servicios de IPTV, Vo. IP Ejemplo de Triple Play • En la actualidad los servicios de IPTV, Vo. IP e Internet conviven en las redes de acceso. Servicios diferenciados por identificadores virtuales de caminos y circuitos (VPI y VCI ) entre el CPE y el DSLAM. 126 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011 Servicios diferenciados por VLAN en la red del proveedor.

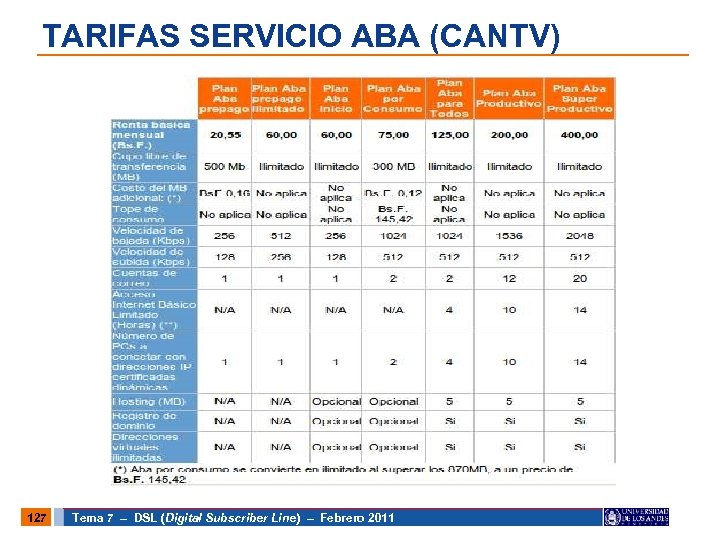

TARIFAS SERVICIO ABA (CANTV) 127 Tema 7 – DSL (Digital Subscriber Line) – Febrero TARIFAS SERVICIO ABA (CANTV) 127 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

TARIFAS SERVICIO ABA (CANTV) 128 Tema 7 – DSL (Digital Subscriber Line) – Febrero TARIFAS SERVICIO ABA (CANTV) 128 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

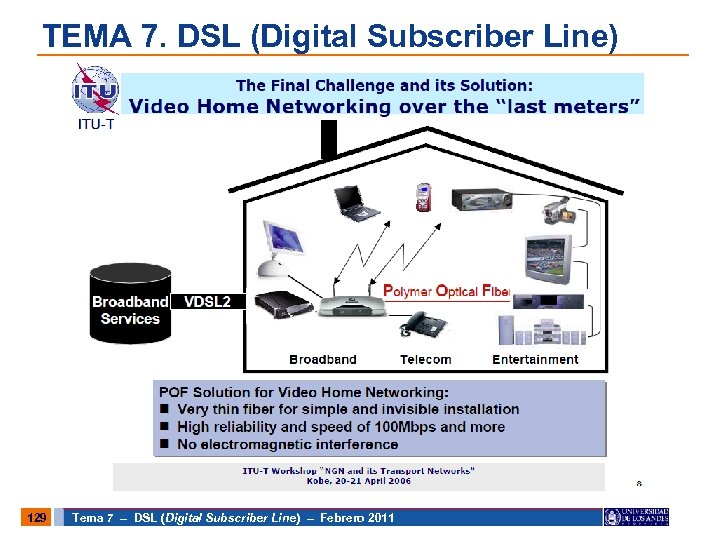

TEMA 7. DSL (Digital Subscriber Line) 129 Tema 7 – DSL (Digital Subscriber Line) TEMA 7. DSL (Digital Subscriber Line) 129 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

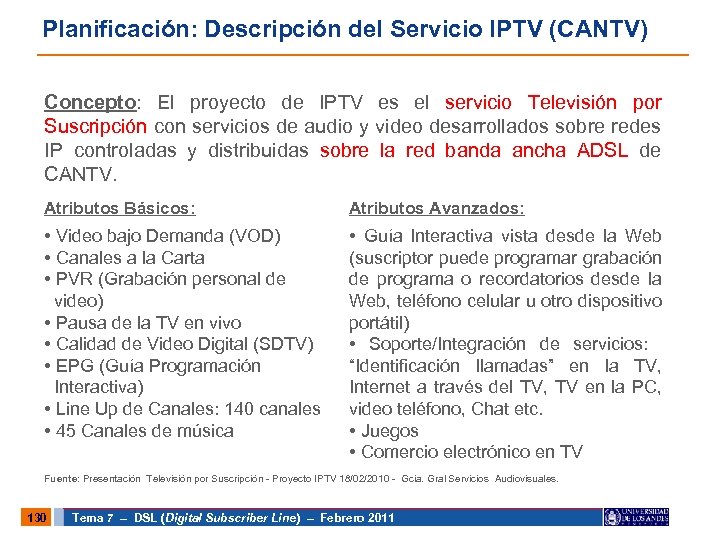

Planificación: Descripción del Servicio IPTV (CANTV) Concepto: El proyecto de IPTV es el servicio Planificación: Descripción del Servicio IPTV (CANTV) Concepto: El proyecto de IPTV es el servicio Televisión por Suscripción con servicios de audio y video desarrollados sobre redes IP controladas y distribuidas sobre la red banda ancha ADSL de CANTV. Atributos Básicos: Atributos Avanzados: • Video bajo Demanda (VOD) • Canales a la Carta • PVR (Grabación personal de video) • Pausa de la TV en vivo • Calidad de Video Digital (SDTV) • EPG (Guía Programación Interactiva) • Line Up de Canales: 140 canales • 45 Canales de música • Guía Interactiva vista desde la Web (suscriptor puede programar grabación de programa o recordatorios desde la Web, teléfono celular u otro dispositivo portátil) • Soporte/Integración de servicios: “Identificación llamadas” en la TV, Internet a través del TV, TV en la PC, video teléfono, Chat etc. • Juegos • Comercio electrónico en TV Fuente: Presentación Televisión por Suscripción - Proyecto IPTV 18/02/2010 - Gcia. Gral Servicios Audiovisuales. 130 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Planificación: Descripción del Servicio IPTV (CANTV) Arquitectura de la Plataforma IPTV 131 Tema 7 Planificación: Descripción del Servicio IPTV (CANTV) Arquitectura de la Plataforma IPTV 131 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Plan General de Salidas 132 Tema 7 – DSL (Digital Subscriber Line) – Febrero Plan General de Salidas 132 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

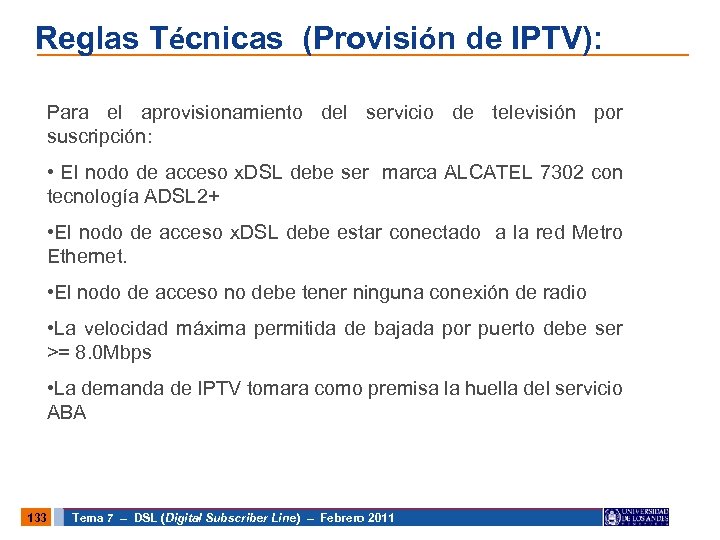

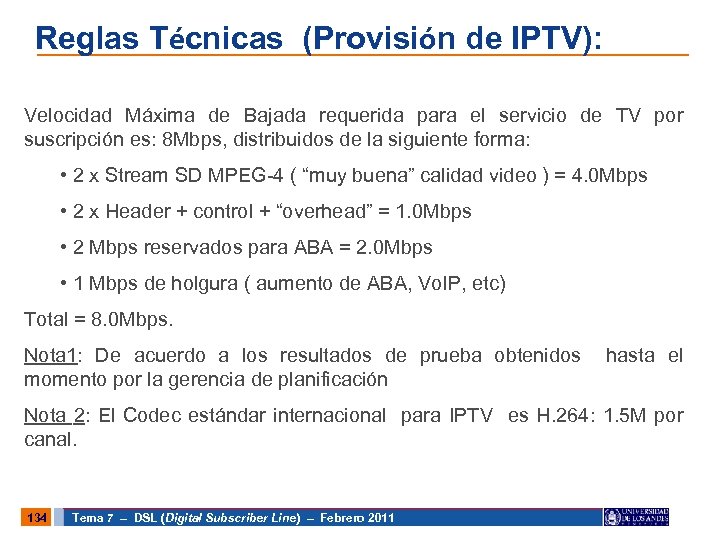

Reglas Técnicas (Provisión de IPTV): Para el aprovisionamiento del servicio de televisión por suscripción: Reglas Técnicas (Provisión de IPTV): Para el aprovisionamiento del servicio de televisión por suscripción: • El nodo de acceso x. DSL debe ser marca ALCATEL 7302 con tecnología ADSL 2+ • El nodo de acceso x. DSL debe estar conectado a la red Metro Ethernet. • El nodo de acceso no debe tener ninguna conexión de radio • La velocidad máxima permitida de bajada por puerto debe ser >= 8. 0 Mbps • La demanda de IPTV tomara como premisa la huella del servicio ABA 133 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011

Reglas Técnicas (Provisión de IPTV): Velocidad Máxima de Bajada requerida para el servicio de Reglas Técnicas (Provisión de IPTV): Velocidad Máxima de Bajada requerida para el servicio de TV por suscripción es: 8 Mbps, distribuidos de la siguiente forma: • 2 x Stream SD MPEG-4 ( “muy buena” calidad video ) = 4. 0 Mbps • 2 x Header + control + “overhead” = 1. 0 Mbps • 2 Mbps reservados para ABA = 2. 0 Mbps • 1 Mbps de holgura ( aumento de ABA, Vo. IP, etc) Total = 8. 0 Mbps. Nota 1: De acuerdo a los resultados de prueba obtenidos momento por la gerencia de planificación hasta el Nota 2: El Codec estándar internacional para IPTV es H. 264: 1. 5 M por canal. 134 Tema 7 – DSL (Digital Subscriber Line) – Febrero 2011
