Тема 4. 9 -мм пистолет ПБ. Тема 4. 9 -мм пистолет ПБ.

Занятие 1. Учебные вопросы: 1. Назначение, боевые свойства пистолета ПБ, общее устройство и принцип Занятие 1. Учебные вопросы: 1. Назначение, боевые свойства пистолета ПБ, общее устройство и принцип работы автоматики пистолета. 2. Порядок неполной разборки и сборки. 3. Подготовка к стрельбе. 4. Тренировка и выполнение норматива № 1, 2.

Учебный вопрос № 1: Назначение, боевые свойства пистолета ПБ, общее устройство и принцип работы Учебный вопрос № 1: Назначение, боевые свойства пистолета ПБ, общее устройство и принцип работы автоматики пистолета. На протяжении уже многих десятков лет при использовании огнестрельного оружия в спецоперациях чаще всего использовалось оружие, созданное на основе стандартных армейских образцов. Задача конструкторов состояла в том, чтобы попытаться как можно сильнее скрыть основные демаскирующие это оружие факторы. Прежде всего, звук выстрела и вспышку дульного пламени. В СССР несколько десятилетий подряд в качестве специального бесшумного оружия использовался револьвер Наган со специальной насадкой - глушителем ("устройство брамит"). Эффективности этому оружию прибавляло то, что являлось недостатком для боевого - дозвуковая (до 270 м/с) скорость пули. С принятием на вооружение пистолета ПМ встала задача на его основе разработать оружие для сил специальных операций под стандартный патрон 9 х18 ПМ. Создателям этого оружия пришлось провести большой комплекс опытно-конструкторских работ по отработке эффективных способов глушения выстрела обычным боеприпасом, скорость полета пули которого выше скорости звука.

Итогом этих работ стало принятием на вооружение в 1967 году в качестве личного оружия Итогом этих работ стало принятием на вооружение в 1967 году в качестве личного оружия для войск специального назначения созданного на основе конструкции штатного ПМ 9 -мм самозарядного пистолета ПБ. Индекс ГРАУ - 6 П 9. Ведущий конструктор - А. А. Дерягин. Пистолет ПБ предназначен для поражения целей в условиях, требующих бесшумной и беспламенной стрельбы, и является личным оружием нападения и защиты. Состоит на вооружении спецподразделений различных силовых структур. Глушение звука достаточно эффективно - при выстреле слышен только металлический лязг кожуха затвора. Однако при стрельбе ночью на открытой местности звук соударяющихся металлических частей хорошо слышен на расстоянии нескольких десятков метров, т. е. на дальности эффективной стрельбы. Поэтому пистолет не стал единственным оружием такого рода. В 70 -80 -е годы появился ряд отличных разработок (под специальные патроны) в которых были фактически устранены демаскирующие ПБ факторы.

q 9 -мм бесшумный пистолет ПБ в сборe: q 9 -мм бесшумный пистолет ПБ в сборe:

Особенности конструкции. Пистолет бесшумный ПБ (индекс 6 П 9) был разработан на базе пистолета Особенности конструкции. Пистолет бесшумный ПБ (индекс 6 П 9) был разработан на базе пистолета Макарова. Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовзводом и расположенным слева на затворе предохранителем, при включении автоматически снимающим курок с боевого взвода. В силу того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, не позволяющую разместить внутри него возвратную пружину. Поэтому возвратная пружина размещена в рукоятке, под ее правой щечкой, и воздействует на затвор через длинный качающийся рычаг. Прицельные приспособления фиксированные, нерегулируемые. Пистолет использует штатные магазины от ПМ на 8 патронов. Глушитель интегральный, причем в отличие от большинства аналогичных систем выполнен составным (из двух частей). Это решение позволяет носить и хранить пистолет со снятой передней частью глушителя, а перед применением быстро устанавливать насадку на оружие. При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятой насадке, что немаловажно в критических ситуациях. Понятно, что при снятой насадке звук выстрела близок по громкости к звуку выстрела обычного пистолета ПМ. Снятая насадка переносится в специальном отделении кобуры, разработанной для пистолета ПБ.

Пистолет использует штатные магазины Макарова: Пистолет использует штатные магазины Макарова:

Поскольку одна из камер выходит за габариты оружия, для удобства и уменьшения размеров пистолета Поскольку одна из камер выходит за габариты оружия, для удобства и уменьшения размеров пистолета ее выполнили съемной. Вторая камера встроена в саму конструкцию оружия, ее наличие и повлекло значительные изменения в самом пистолете. Специфика проведения тайных операций частями и подразделениями специального назначения во многом зависит от внезапности операции и максимальной маскировки стреляющего. Использование огнестрельного оружия для этих целей не всегда было удобно, поскольку звук и пламя выстрела зачастую могли выдать стрелка и привести к самым негативным последствиям. Поэтому бесшумность выстрела была всегда одним из требований к спецоружию. Решить эту проблему пытались по-разному. И только с конца XIX столетия, с созданием приборов бесшумно-беспламенной стрельбы, или так называемых глушителей, разработанных для оснащения стрелкового оружия, было найдено решение данного вопроса. Сразу нужно сказать, что ни один глушитель не может полностью заглушить шум от выстрела, но может значительно снизить его, а также скрыть демаскирующую вспышку.

Благодаря дозвуковой начальной скорости пули глушитель имеет относительно простую конструкцию. Непосредственно на удлиненный до Благодаря дозвуковой начальной скорости пули глушитель имеет относительно простую конструкцию. Непосредственно на удлиненный до 105 мм ствол пистолета надет корпус расширительной камеры диаметром 32 мм. Камера фиксируется на переднем отростке пистолетной рамки. Непосредственно на ствол пистолета надета расширительная камера с сетчатым металлическим рулоном, отбирающим температуру пороховых газов. К передней части камеры сухарным соединением крепится съемный узел ПБС — насадок. Внутри корпуса насадка помещен сепаратор, включающий три шайбы, установленных под разными углами наклона к оси канала ствола. 9 -мм пистолет бесшумный ПБ с демонтированным ПБС (вид справа)

Автоматика пистолета ПБ работает по принципу отдачи свободного кожуха-затвора. Однако затвор в этом пистолете Автоматика пистолета ПБ работает по принципу отдачи свободного кожуха-затвора. Однако затвор в этом пистолете существенно (по сравнению с ПМ) укорочен, что потребовало изменить возвратный механизм. Возвратную пружину пришлось вертикально установить в пистолетной рукоятке, и она взаимодействовала с затвором через качающийся рычаг, что повлекло и существенные изменения в конструкции самой рукоятки. Затворная задержка управляется кнопкой. Пистолет имеет высокие прицельные приспособления, состоящие из нерегулируемой мушки и постоянного прицела, на которых нанесены флуоресцентные метки (две точки на прорези, а также точка на мушке). Снижение звука выстрела осуществляется следующим образом: во время выстрела пороховые газы отводятся в камеру после вылета пули из канала ствола через отверстия, выполненные по дну нарезов ствола. Они попадают в расширительную камеру, где теряют скорость и энергию, затем в сепаратор насадка, где завихряются на противопотоки. После выстрела газы медленно истекают из отверстия в передней части насадка. Тем самым начальную скорость пули удалось снизить до 290 м/с, т. е. ниже скорости звука. Съемный насадок ПБС позволяет переносить пистолет в компактной поясной кобуре. Пистолет ПБ пользуется в Вооруженных силах хорошей репутацией. В нем удалось сохранить надежность ПМ, пистолет отличается неплохой меткостью при скоростной стрельбе, что обусловлено наличием глушителя.

 Эффект глушения достаточно заметен — при выстреле слышен только металлический лязг от передвижения Эффект глушения достаточно заметен — при выстреле слышен только металлический лязг от передвижения кожуха затвора. Вместе с тем полностью бесшумным пистолет назвать нельзя — при стрельбе ночью на открытой местности звук соударяющихся металлических частей хорошо слышен на расстоянии 50 метров, т. е. на дальности эффективной стрельбы. В настоящее время пистолет ПБ состоит на вооружении частей и подразделений войсковой разведки, а также специального назначения Вооруженных сил и спецподразделений KГБ и ВВ МВД. Пистолет прост по устройству и в обращении, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически.

ü o o o o o 9 -мм пистолет бесшумный ПБ: Патрон………………………………. . 9 ü o o o o o 9 -мм пистолет бесшумный ПБ: Патрон………………………………. . 9 х18 ПМ Масса с насадкой и магазином без патронов………. …… 0, 95 кг Масса с насадкой и со снаряженным магазином……. . … 1, 02 кг Длина без насадки………………………. … 170 мм Длина с насадкой………………………. . …. 310 мм Начальная скорость пули……………………. . 290 м/с Дульная энергия пули……………………. …. 252 Дж Боевая скорострельность…………………. . … 30 выстр. /мин Прицельная дальность……………………. . 25 м Емкость магазина………………………. . …… 8 патронов

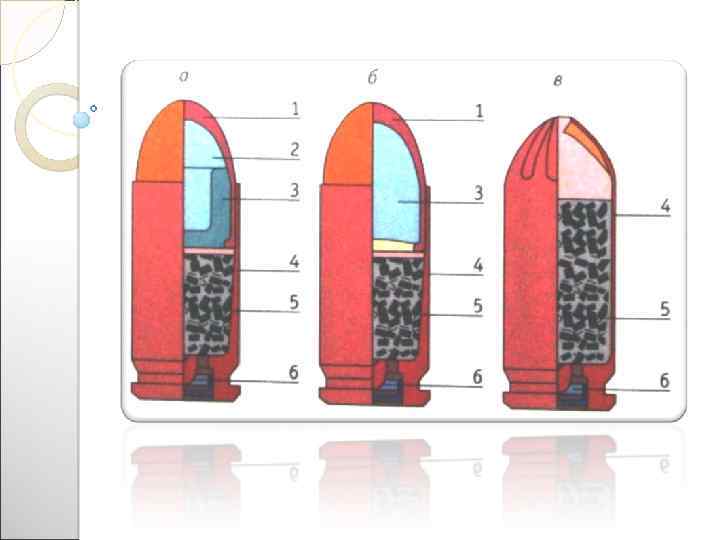

9 х18 пистолетные патроны ПМ: 9 х18 пистолетные патроны ПМ:

Пистолет состоит из следующих частей и механизмов: v насадок (ПБС), внутри корпуса насадки помещен Пистолет состоит из следующих частей и механизмов: v насадок (ПБС), внутри корпуса насадки помещен сепаратор, включающий три шайбы, установленных под разными углами наклона к оси канала ствола; v рамка со стволом и спусковой скобой, непосредственно на удлиненный до 105 на ствол пистолета надет корпус расширительной камеры диаметром 32 мм, камера фиксируется на переднем отростке пистолетной рамки; v затвор с ударником, выбрасывателем и предохранителем; v возвратная пружина; v ударно-спусковой механизм; v рукоятки с винтом; v затворной задержки; v магазина. К каждому пистолету придается принадлежность запасной магазин, протирка, кобура, пистолетный ремешок. ü

1. Рамка со стволом (непосредственно на удлиненный до 105 мм ствол пистолета надет корпус 1. Рамка со стволом (непосредственно на удлиненный до 105 мм ствол пистолета надет корпус расширительной камеры диаметром 32 мм камера фиксируется на переднем отростке пистолетной рамки. и спусковой скобой) Ствол служит для направления полета пули. Внутри имеет канал с 4 нарезами слева вверх направо. На казенной части имеется прилив для крепления ствола в стойке рамки. 2. Рамка служит для соединения всех частей и механизмов пистолета. В передней части стойку для крепления ствола, окно для размещения спускового крючка и гребня спусковой скобы. На боковых стенках - цапферные гнезда для цапф спускового крючка. 3. Основные рукоятки для крепления рукоятки, боевой пружины и для помещения магазина. 4. Спусковая скоба - для предохранения хвоста спускового крючка от нечаянного нажатия на него. 5. Затвор для подачи патрона, запирания ствола, удержания гильзы и постановке курка на боевой взвод. Имеется мушка для прицела на которую нанесена флуоресцентная метка, окно для выброса гильз, гнездо для гнетка с пружиной выбрасывателя, паз для прохода курка, канал для помещения ствола, паз для отражателя, досылатель, ударник для разбития капсюля. Имеет боек и срез для предохранителя.

6. Выбрасыватель - для удержания гильзы. Имеет зацеп для соединения с затвором. 7. Предохранитель 6. Выбрасыватель - для удержания гильзы. Имеет зацеп для соединения с затвором. 7. Предохранитель - для обеспечения безопасной работы с пистолетом. Имеет флажок, фиксатор, уступ, зацеп, выступ. 8. Целик - для прицеливания, ударно-спусковой механизм. 9. Возвратная пружина - для вращения затвора в переднее положение после выстрела. Один крайний виток имеет меньший диаметр, этим витком надевает на ствол. 10. Насадок (ПБС) – для снижения звука выстрела, внутри корпуса насадка помещен сепаратор, включающий три шайбы, установленных под разными углами наклона к оси канала ствола. Ударно-спусковой механизм состоит: ü ü ü курка; шептала с пружиной; спусковой тяги с рычагом; взвода; боевой пружины; спускового крючка.

 Учебный вопрос № 2: Порядок неполной разборки и сборки. Разборка пистолета может быть Учебный вопрос № 2: Порядок неполной разборки и сборки. Разборка пистолета может быть неполная и полная. Неполная разборка производится для чистки, смазки и осмотра пистолета, полная - для чистки при сильном загрязнении пистолета, после нахождения его под дождем, в снегу, при переходе на новую смазку, а также при ремонте. Частая разборка не допускается, так как она ускоряет изнашивание частей и механизмов пистолета. Разборку производить на столе, части и механизмы класть в порядке разборки, обращаться осторожно, не допускать излишних усилий и ударов.

Ø 1. 2. 3. 4. 5. 6. 7. Неполная разборка: Вынуть магазин, отведя назад Ø 1. 2. 3. 4. 5. 6. 7. Неполная разборка: Вынуть магазин, отведя назад его защелку. Проверить, нет ли патрона в патроннике. Отсоединить насадок, отжав защелку камеры вниз, повернуть насадок вокруг его оси против часовой стрелки и сместить вперед. Отделить рычаг возвратного механизма, отвести затвор назад на 10 -15 мм, отделить рычаг от рамки. Отделить расширительную камеру, оттянуть спусковую скобу до отказа вниз и, перекосив вправо, упереть в рамку повернуть камеру на стволе против часовой стрелки и снять со ствола вперед. Отделить затвор от рамки, отвести затвор в крайнее заднее положение и, приподняв его заднюю часть, сдвинуть вперед и снять с рамки. Извлечь возвратную пружину. Уперев насадок задней частью в опору, утопить острым концом протирки защелку сепаратора, надавив вниз на корпус, извлечь сепаратор. Сборку производить в обратном порядке.

Подготовка пистолета к стрельбе: Подготовка пистолета к стрельбе производится в целях обеспечения безотказной работы Подготовка пистолета к стрельбе: Подготовка пистолета к стрельбе производится в целях обеспечения безотказной работы пистолета во время стрельбы и сохранения его нормального боя. Для этого необходимо: q q q осмотреть пистолет в разобранном виде; осмотреть пистолет в собранном виде; осмотреть патроны; снарядить магазин патронами; непосредственно перед стрельбой прочистить и протереть насухо канал ствола. Хранение пистолета и патронов: Пистолет должен быть всегда в исправном состоянии. Хранение пистолета и принадлежности возлагается на военнослужащего, вооруженного пистолетом, который обязан бережно обращаться с пистолетом и ежедневно осматривать его.

Во время полевых занятий, на походе, при переездах по железной дороге и на машинах Во время полевых занятий, на походе, при переездах по железной дороге и на машинах пистолет носить в кобуре на ремне, который должен быть прочно пристегнут и правильно подогнан, чтобы кобура не ударялась о твердые предметы. Для предупреждения раздутия или разрыв ствола при стрельбе запрещается затыкать или закрывать чем-либо канал ствола. Во всех случаях, не связанных со стрельбой, флажок предохранителя должен быть в положении "предохранение". При постановке предохранителя в положение "огонь" или "предохранение" флажок предохранителя должен быть поставлен в крайнее нижнее или крайнее верхнее положение. Если при необходимости пистолет будет вложен в сырую кобуру, то при первой же возможности вынуть пистолет из кобуры, обтереть, вычистить, смазать его и просушить кобуру. Патроны должны храниться в сухом месте и по возможности должны быть прикрыты от солнечных лучей, при обращении с ними не допускать повреждений, оберегать их от ударов, влаги, грязи и т. д. Для выяснения состояния оружия, его исправности и боевой готовности производится периодические осмотры пистолетов в сроки, установленные Уставом внутренней службы.

Осмотр пистолета производится в собранном или разобранном виде. Степень разборки определяется перед каждым осмотром. Осмотр пистолета производится в собранном или разобранном виде. Степень разборки определяется перед каждым осмотром. Одновременно с осмотром пистолета производится осмотр кобуры, запасного магазина, прибора ПБС, протирки и пистолетного ремешка. Каждый военнослужащий должен осматривать пистолет ежедневно перед выходом на занятия, перед стрельбой и во время чистки. Перед выходом на занятия и непосредственно перед стрельбой пистолет осматривать в собранном виде, а во время чистки - в разобранном и собранном виде. При ежедневном осмотре необходимо проверить: q нет ли на металлических частях налета ржавчины, загрязнения, царапин, забоин и трещин; в каком состоянии находится смазка; q исправно ли действуют затвор, магазин, ударно-спусковой механизм, предохранитель и затворная задержка; q исправны ли мушка и целик, нет ли сколов на флуоресцентном составе; q чист ли канал ствола. Неисправности должны устраняться немедленно.

Характерные неисправности, являющиеся причиной ненормального боя пистолета, следующие: Ø мушка побита или погнута - Характерные неисправности, являющиеся причиной ненормального боя пистолета, следующие: Ø мушка побита или погнута - пули будут отклоняться в сторону, противоположную перемещению вершины мушки; Ø целик смещен - пули будут отклоняться в сторону смещения целика; Ø забоины на дульном срезе ствола - пули будут отклоняться в сторону, противоположную забоинам; Ø растёртость канала ствола, сношенность полей нарезов, царапины и забоины в канале ствола, шатание целика - все это увеличивает рассеивание пуль.

q Осмотр пистолета в собранном виде: нет ли ржавчины, загрязнений, царапин, забоин и трещин, q Осмотр пистолета в собранном виде: нет ли ржавчины, загрязнений, царапин, забоин и трещин, соответствуют ли номера на затворе, предохранителе и магазинах номеру на рамке; 2. нет ли забоин на мушке и в прорези целика, совпадает ли риска на целике с риской на затворе; 3. легко ли переключается предохранитель и надежно ли фиксируется; 4. имеет ли курок "отбой"; 5. надежно ли удерживается спусковая скоба в рамке и как она устанавливается в перекошенное состояние; 6. довернут ли винт рукоятки; 7. нет ли в канале ствола грязи, ржавчины и дефектов; 8. проверить состояние магазина; 9. свободно ли вставляется магазин и надежно ли удерживается в рукоятке; 10. правильно ли работают части и механизмы пистолета; 11. блокируется ли курок выступом предохранителя. 1.

q 1. 2. 3. 4. 5. 6. 7. 8. 9. Осмотр пистолета в разобранном q 1. 2. 3. 4. 5. 6. 7. 8. 9. Осмотр пистолета в разобранном виде: Подробно осмотреть каждую часть и механизм в отдельности, проверить нет ли скрошенности металла, сорванной резьбы, царапин и забоин, погнутостей, сыпи, ржавчины и загрязнения, все ли детали имеют одинаковые номера; обратить внимание на состояние канала ствола. Сыпь - первичное поражение металла ржавчиной. Сыпь имеет вид точек и крапинок, расположенных местами или по всей поверхности канала ствола. Ржавчина - темный налет на металле. Следы ржавчины - темные неглубокие пятна, которые остаются после удаления ржавчины. Раковины - значительные углубления в металле, возникшие вследствие длительного воздействия ржавчины. Удалять их в подразделении запрещается. Омеднение появляется при стрельбе плакированными пулями, покрытыми томпаком. Наблюдается в виде легкого медного налета на стенках канала ствола. Удаляется только в ремонтной мастерской. Царапины - черточки, с заметным подъемом металла по краям. Забоины - более или менее значительные углубления, иногда с подъемом металла.

Раздутие ствола - заметно в канале ствола в виде поперечного темного сплошного кольца или Раздутие ствола - заметно в канале ствола в виде поперечного темного сплошного кольца или обнаруживается по выпуклости металла на наружной поверхности ствола. При осмотре затвора обратить внимание на состояние внутренних пазов, гнезд и выступов. Проверить, свободно ли перемещается ударник в канале затвора, поджимается ли выбрасыватель к чашке затвора и не скошен ли зацеп и боек ударника. Проверить утапливаемость фиксатора, нет ли побитостей на зацепе для запирания курка, не изношена ли цапфа, не изношено ли ребро предохранителя. При осмотре возвратной пружины проверить нет ли на ней заусенцев, ржавчины, погнутостей, грязи и надломов, прочно ли удерживается на стволе. При осмотре ударно-спускового механизма обратить внимание на исправность курка, шептала, спусковой тяги с рычагом взвода. При осмотре рукоятки с винтом проверить, нет ли трещин и отколов, нет ли сорванной резьбы на винте, не загрязнены ли пазы и выемки. При осмотре затворной задержки убедиться в ее исправности. Она не должна быть погнута или надломлена. При осмотре магазина обратить внимание на исправность зуба подавателя и выступа для защелки магазина. Осмотр протирки, кобуры и пистолетного ремешка: Проверить, не погнута ли протирка, нет ли на ней забоин и царапин. На лезвии не должно быть скрошенности металла. При осмотре кобуры проверить нет ли разрывов и нарушений швов, наличие петель, застежки и вспомогательного ремешка.

Проверить исправность ремешка. Осмотр боевых патронов Производить в целях обнаружения неисправностей, которые могут привести Проверить исправность ремешка. Осмотр боевых патронов Производить в целях обнаружения неисправностей, которые могут привести к задержкам при стрельбе из пистолета. Осматривает перед стрельбой и при заступлении в наряд. Ø Ø Необходимо проверить: нет ли на гильзах ржавчины и зеленного налета, особенно на капсюле, помятостей, царапин, не вытаскивается ли пуля из гильзы рукой и не выступает ли капсюль выше поверхности дна гильзы; патроны с дефектами должны быть отобраны и сданы; нет ли среди боевых патронов учебных. Если патроны запылились или загрязнились, покрылись небольшим зеленным налетом или ржавчиной, их необходимо обтереть сухой чистой ветошью.

Учебный вопрос № 3: Подготовка к стрельбе. Стрельба из пистолета ведется из положения стоя, Учебный вопрос № 3: Подготовка к стрельбе. Стрельба из пистолета ведется из положения стоя, с колена, лежа, с руки и с упора или при движении на машине и т. п. Все приемы стрельбы стреляющий выполняет быстро, не прекращая наблюдения за целью. Стрельба из пистолета складывается из выполнения следующих приемов: изготовки к стрельбе (заряжание пистолета, принятие положения для стрельбы); производства выстрела (прицеливание, спуск курка); прекращения стрельбы (прекращение нажатия на хвост спускового крючка, включение предохранителя, т. е. перевод его в положение «предохранение» , разряжание пистолета). В бою огонь из пистолета ведется самостоятельно. С учебной целью для стрельбы в различных положениях подается команда (примерно) «По такой-то цели, лежа (с колена, стоя) — огонь» . По этой команде необходимо принять указанное командой положение, выключить предохранитель (опустить флажок вниз) и, прицеливаясь, произвести выстрел самовзводом. Выстрел по этой команде может быть произведен также с предварительным взведением курка на боевой взвод. В этом случае после постановки курка на боевой взвод необходимо прицелиться и нажать на хвост спускового крючка.

Для выполнения приемов стрельбы, обеспечивающих наибольшую меткость и удобство действий стреляющего, каждый военнослужащий должен Для выполнения приемов стрельбы, обеспечивающих наибольшую меткость и удобство действий стреляющего, каждый военнослужащий должен в зависимости от своих индивидуальных особенностей выработать наиболее выгодное и устойчивое положение для стрельбы, добиваясь при этом однообразного положения рукоятки в руке и наиболее удобного положения корпуса, рук и ног. Изготовка к стрельбе: При изготовке к стрельбе по команде «Заряжай» стреляющий должен: вынуть пистолет из кобуры; извлечь магазин из основания рукоятки; вложить пистолет в кобуру; снарядить магазин патронами, для чего, удерживая магазин в левой руке, правой рукой вкладывать в магазин один за другим патроны, надавливая при этом большим пальцем до тех пор, пока патрон не зайдет за верхние загнутые края боковых стенок корпуса магазина, придвинуть его капсюлем вплотную к задней стенке корпуса магазина;

вынуть пистолет из кобуры и вставить магазин в основание рукоятки; дослать патрон в патронник вынуть пистолет из кобуры и вставить магазин в основание рукоятки; дослать патрон в патронник ствола, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в крайнее заднее положение и отпустить его; включить предохранитель (перевести флажок предохранителя большим пальцем правой руки так, чтобы он закрыл красный кружок) и вложить пистолет в кобуру. Примечание. В боевой обстановке пистолет должен быть заряжен заблаговременно.

Для принятия положения к стрельбе стоя необходимо: ü ноги; повернуться вполоборота налево и, не Для принятия положения к стрельбе стоя необходимо: ü ноги; повернуться вполоборота налево и, не приставляя правой ноги, выставить ее вперед по направлению к цели на ширину плеч (как удобнее по росту), распределив тяжесть тела равномерно на обе отстегнуть крышку и вынуть пистолет из кобуры; ü держать пистолет отвесно дульной частью вверх против правого глаза, сохраняя при этом положение кисти руки на высоте подбородка; ü левая рука должна быть свободно опущена вдоль тела или заложена з а спину; ü удерживая пистолет дульной частью вверх, наложить большой палец правой руки на флажок предохранителя и опустить его вниз (выключить предохранитель); ü вложить указательный палец в спусковую скобу, не касаясь спускового крючка. ü

Положение для стрельбы с колена и стоя: Положение для стрельбы с колена и стоя:

Примечание: 1. При стрельбе с левой руки положение корпуса обратное, правой рукой вынуть пистолет Примечание: 1. При стрельбе с левой руки положение корпуса обратное, правой рукой вынуть пистолет из кобуры и переложить его в левую руку. Если стрельба будет вестись с предварительным взведением курка, а не самовзводом, то после выключения предохранителя необходимо нажатием большим пальцем правой руки на головку курка поставить курок на боевой взвод. Для принятия положения к стрельбе с колена нужно выставить назад левую ногу так, чтобы носок ступни ее был против каблука правой ноги; быстро опуститься на левое колено и присесть на каблук; правую ногу от колена до ступни держать по возможности отвесно, носок ступни — в направлении на цель; вынуть пистолет из кобуры, выключить предохранитель (опустить флажок вниз); поставить курок на боевой взвод, если стрельба будет вестись с предварительным взведением курка; удерживать пистолет, как указано выше.

Положение для стрельбы лежа: Для принятия положения к стрельбе лежа следует сделать полный шаг Положение для стрельбы лежа: Для принятия положения к стрельбе лежа следует сделать полный шаг правой ногой вперед и немного вправо; наклоняясь вперед, опуститься на левое колено и поставить левую руку на землю впереди себя пальцами вправо; затем, опираясь последовательно на бедро левой ноги и предплечье левой руки, лечь на левый бок и быстро повернуться на живот, раскинув ноги слегка в стороны носками наружу. Вынуть пистолет из кобуры, выключить предохранитель и поставить курок на боевой взвод, как указано выше; если стрельба будет вестись самовзводом, то после выключения предохранителя вложить указательный палец правой руки в спусковую скобу, не касаясь спускового крючка.

Производство выстрела: Для производства выстрела из всех положений для стрельбы надо: выбрать точку прицеливания; Производство выстрела: Для производства выстрела из всех положений для стрельбы надо: выбрать точку прицеливания; не прекращая наблюдения за целью, вытянуть правую руку с пистолетом вперед, удерживая пистолет за рукоятку кистью правой руки; q наложить указательный палец этой руки первым суставом на хвост спускового крючка; q вытянуть по левой стороне рукоятки большой палец правой руки параллельно направлению ствола; q вытянутую правую руку держать свободно, без напряжения, кисть этой руки держать в плоскости, проходящей через ось канала ствола и локоть руки; q рукоятку пистолета не сжимать и держать ее по возможности однообразно. q q Для прицеливания задержать дыхание на естественном выдохе, зажмурить левый глаз, а правым смотреть через прорезь целика на мушку так, чтобы мушка пришлась посредине прорези, а вершина ее наравне с верхними краями целика; в таком положении подвести пистолет под точку прицеливания (не сваливая его) и одновременно начать нажим на хвост спускового крючка.

Как держать пистолет при стрельбе: Как держать пистолет при стрельбе:

Примечание. Если стреляющему трудно закрыть отдельно левый глаз, разрешается прицеливаться о открытыми обоими глазами. Примечание. Если стреляющему трудно закрыть отдельно левый глаз, разрешается прицеливаться о открытыми обоими глазами. Положение для спуска курка при стрельбе стоя необходимо, удерживая дыхание, плавно нажимать первым суставом указательного пальца на хвост спускового крючка, пока курок незаметно для стреляющего, как бы сам собой, не сорвется с боевого взвода, т. е. пока не произойдет выстрела. При взведенном предварительно курке следует иметь в виду, что спусковой крючок имеет некоторый свободный ход, при котором выстрела не произойдет. При нажиме на хвост спускового крючка давление пальца производить прямо назад. Стреляющий должен плавно увеличивать давление на хвост спускового крючка в течение того времени, когда вершина ровной мушки совмещается с точкой прицеливания; когда же мушка отклонится от точки прицеливания, стреляющий должен, не увеличивая, но и не ослабляя давления, выправить наводку и, как только ровная мушка опять совместится с точкой прицеливания, вновь плавно усилить нажим на хвост спускового крючка. При спуске курка не следует смущаться незначительными колебаниями мушки у точки прицеливания; стремление произвести спуск обязательно в момент наилучшего совпадения мушки с точкой прицеливания может повлечь за собой дергание за спуск, а отсюда неточный выстрел.

Если стреляющий, нажимая на хвост спускового крючка, почувствует, что не может больше не дышать, Если стреляющий, нажимая на хвост спускового крючка, почувствует, что не может больше не дышать, надо, не ослабляя и не усиливая нажима пальца, перевести дыхание и, вновь задержав его, продолжать плавно дожимать хвост спускового крючка. Прекращение стрельбы: Прекращение стрельбы может быть временное и полное. Для временного прекращения стрельбы подается команда «Стой» . По этой команде стреляющий должен прекратить нажим на хвост спускового крючка; удерживая пистолет в правой руке, большим пальцем этой руки поднять флажок предохранителя вверх так, чтобы он закрыл красный кружок (включить предохранитель), и, если нужно, перезарядить пистолет. Для перезаряжания пистолета надо: Ø извлечь магазин из основания рукоятки пистолета; Ø вставить снаряженный магазин в основание рукоятки; Ø если предстоит стрельба, выключить предохранитель (опустить флажок вниз) и, если стрельба будет вестись с предварительным взведением курка, поставить курок на боевой взвод. (Если перед перезаряжанием были израсходованы все патроны, необходимо отвести затвор назад и отпустить его. )

Для полного прекращения стрельбы подается команда «Разряжай» . По этой команде стреляющий должен: прекратить Для полного прекращения стрельбы подается команда «Разряжай» . По этой команде стреляющий должен: прекратить нажим на хвост спускового крючка; включить предохранитель; разрядить пистолет. Для разряжания пистолета надо: извлечь магазин из основания рукоятки; выключить предохранитель (опустить флажок вниз); извлечь патрон из патронника, для чего, удерживая пистолет в правой руке за рукоятку, левой рукой отвести затвор назад и отпустить его; поднять с земли (пола) патрон, выброшенный затвором из патронника, и обтереть его ветошью; включить предохранитель; вложить пистолет в кобуру; вынуть патроны из магазина: взяв магазин в левую руку, большим пальцем правой руки сдвинуть патроны один за другим вперед по подавателю магазина и подхватить их ладонью той же руки; вынуть пистолет из кобуры; вставить магазин в основание рукоятки; снова вложить пистолет в кобуру и застегнуть крышку кобуры.

По команде «Оружие — к осмотру» стреляющий обязан: 1. 2. 3. левой рукой вынуть По команде «Оружие — к осмотру» стреляющий обязан: 1. 2. 3. левой рукой вынуть магазин из основания рукоятки пистолета и вложить его под большой палец правой руки впереди предохранителя (рис. 9) так, чтобы подаватель магазина был на 2— 3 см выше затвора; после осмотра оружия руководителем стрельбы взять магазин в левую руку; большим пальцем правой руки нажать на кнопку затворной задержки и освободить затвор; Положение пистолета и магазина по команде «К осмотру»

 нажав на спусковой крючок, произвести контрольный спуск курка; поставить предохранитель в положение «предохранение» нажав на спусковой крючок, произвести контрольный спуск курка; поставить предохранитель в положение «предохранение» ; вставить магазин в основание рукоятки; вложить пистолет в кобуру и застегнуть крышку кобуры. Стрельба с упора и из-за укрытия. Упор используется для повышения действительности огня. В зависимости от высоты упора стреляющий должен принять соответствующее положение для стрельбы.

§ При стрельбе с упора правую руку с пистолетом класть на упор так, чтобы § При стрельбе с упора правую руку с пистолетом класть на упор так, чтобы кисть ее была на весу, а рукоятка пистолета не касалась упора. § Укрытия используются для затруднения наблюдения противнику и для защиты от его огня. § При стрельбе с руки из-за укрытия следует принять соответствующее положение для стрельбы (стоя, с колена, лежа) и приложить правую руку к упору так, чтобы кисть руки с пистолетом была свободной

Учебный вопрос № 4: Тренировка и выполнение норматива № 1, 2. Учебный вопрос № 4: Тренировка и выполнение норматива № 1, 2.

Примечание: время начинает отсчитываться после, доклада обучаемого о готовности к выполнению норматива, по команде Примечание: время начинает отсчитываться после, доклада обучаемого о готовности к выполнению норматива, по команде руководителя «К выполнению норматива приступить (указывается огневая позиция и порядок изготовки)» . Отсчет времени заканчивается по докладу обучаемого «Готов» . Если при отработке норматива обучаемым допущена хотя бы одна ошибка, которая может привести к травме, аварии, поломке (порче) техники и вооружения, выполнение норматива прекращается и оценивается «неудовлетворительно» . ОБЩИЙ ВЫВОД: Таким образом мы рассмотрели с Вами назначение, устройство, работу частей и механизмов. Как видим, пистолет по своим боевым свойствам не уступает аналогичным образцам иностранных пистолетов. Надежность его в бою зависит от бережного обращения с ним, своевременного обслуживания.
