ТЕМА 2: ЖИЛЫЕ ЗДАНИЯ Основы проектир-я ж. зданий Ананьин М. Ю. Архитектура гражданских и ТЕМА 2: ЖИЛЫЕ ЗДАНИЯ Основы проектир-я ж. зданий Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 1

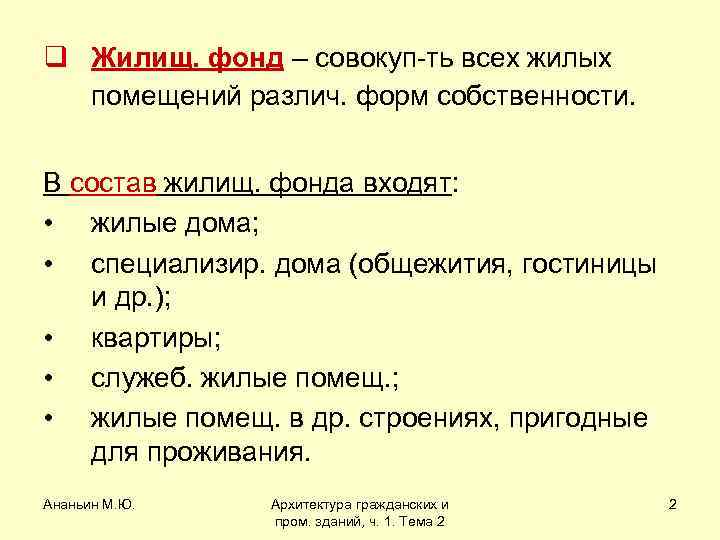

q Жилищ. фонд – совокуп-ть всех жилых помещений различ. форм собственности. В состав жилищ. q Жилищ. фонд – совокуп-ть всех жилых помещений различ. форм собственности. В состав жилищ. фонда входят: • жилые дома; • специализир. дома (общежития, гостиницы и др. ); • квартиры; • служеб. жилые помещ. ; • жилые помещ. в др. строениях, пригодные для проживания. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 2

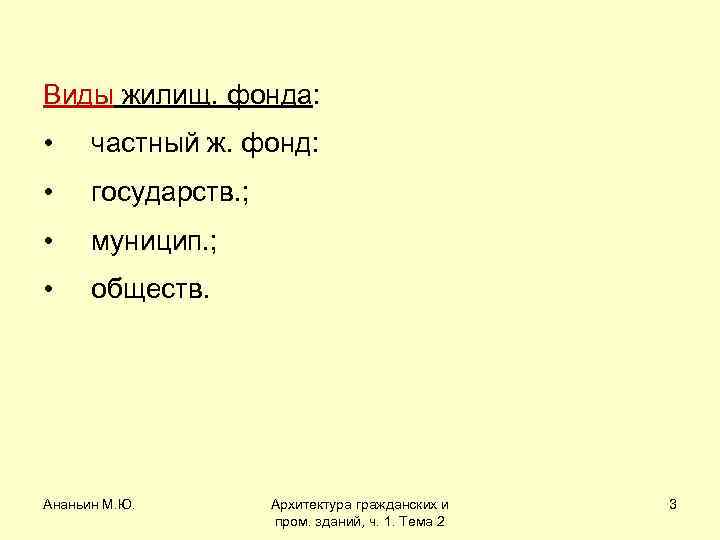

Виды жилищ. фонда: • частный ж. фонд: • государств. ; • муницип. ; • Виды жилищ. фонда: • частный ж. фонд: • государств. ; • муницип. ; • обществ. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 3

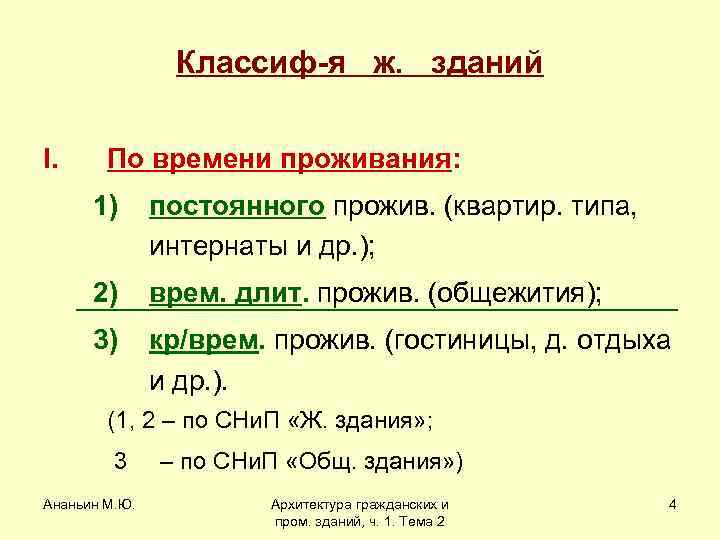

Классиф-я ж. зданий I. По времени проживания: 1) постоянного прожив. (квартир. типа, интернаты и Классиф-я ж. зданий I. По времени проживания: 1) постоянного прожив. (квартир. типа, интернаты и др. ); 2) врем. длит. прожив. (общежития); 3) кр/врем. прожив. (гостиницы, д. отдыха и др. ). (1, 2 – по СНи. П «Ж. здания» ; 3 Ананьин М. Ю. – по СНи. П «Общ. здания» ) Архитектура гражданских и пром. зданий, ч. 1. Тема 2 4

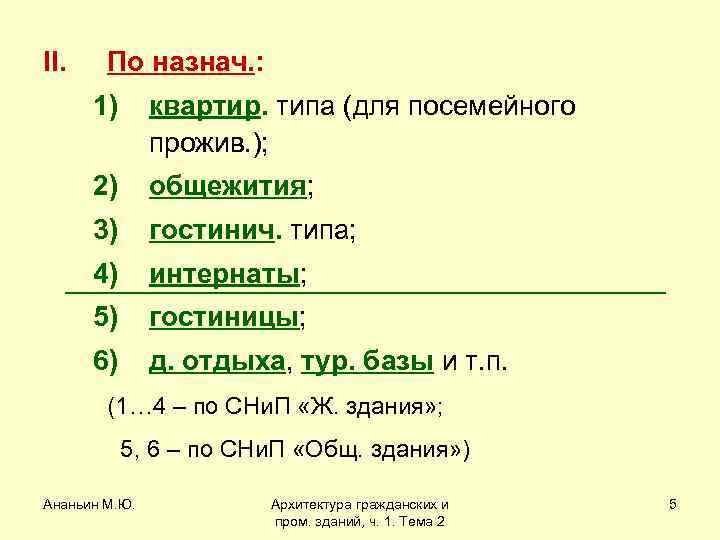

II. По назнач. : 1) квартир. типа (для посемейного прожив. ); 2) общежития; 3) II. По назнач. : 1) квартир. типа (для посемейного прожив. ); 2) общежития; 3) гостинич. типа; 4) интернаты; 5) гостиницы; 6) д. отдыха, тур. базы и т. п. (1… 4 – по СНи. П «Ж. здания» ; 5, 6 – по СНи. П «Общ. здания» ) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 5

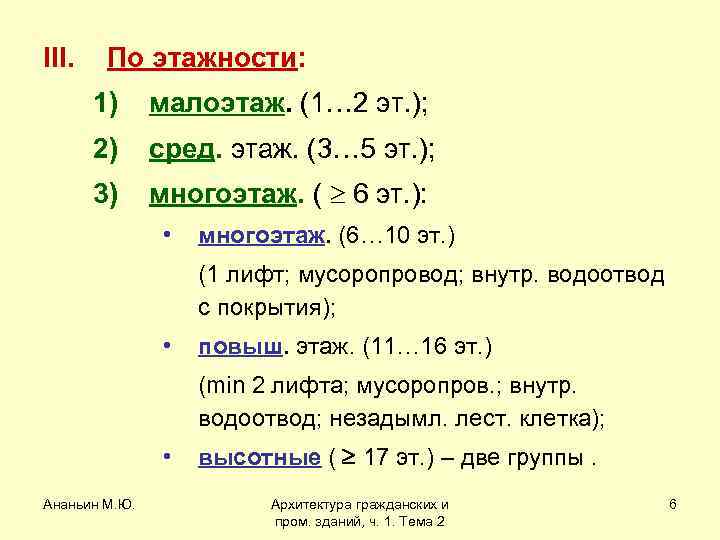

III. По этажности: 1) малоэтаж. (1… 2 эт. ); 2) сред. этаж. (3… 5 III. По этажности: 1) малоэтаж. (1… 2 эт. ); 2) сред. этаж. (3… 5 эт. ); 3) многоэтаж. ( 6 эт. ): • многоэтаж. (6… 10 эт. ) (1 лифт; мусоропровод; внутр. водоотвод с покрытия); • повыш. этаж. (11… 16 эт. ) (min 2 лифта; мусоропров. ; внутр. водоотвод; незадымл. лест. клетка); • Ананьин М. Ю. высотные ( 17 эт. ) – две группы. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 6

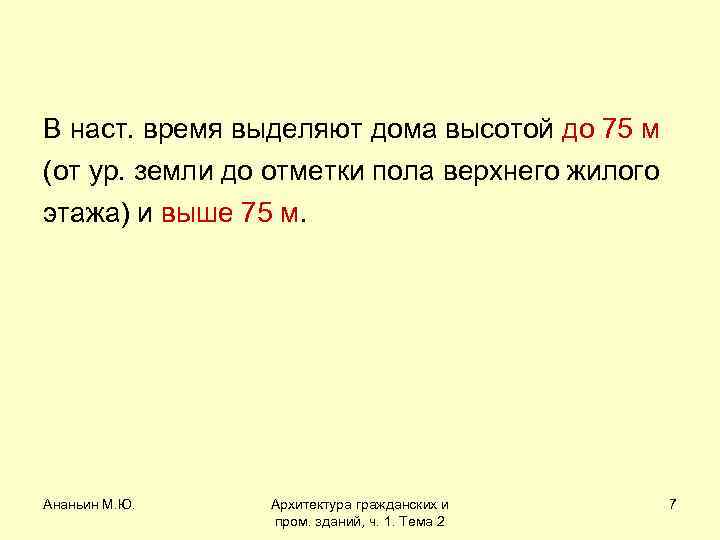

В наст. время выделяют дома высотой до 75 м (от ур. земли до отметки В наст. время выделяют дома высотой до 75 м (от ур. земли до отметки пола верхнего жилого этажа) и выше 75 м. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 7

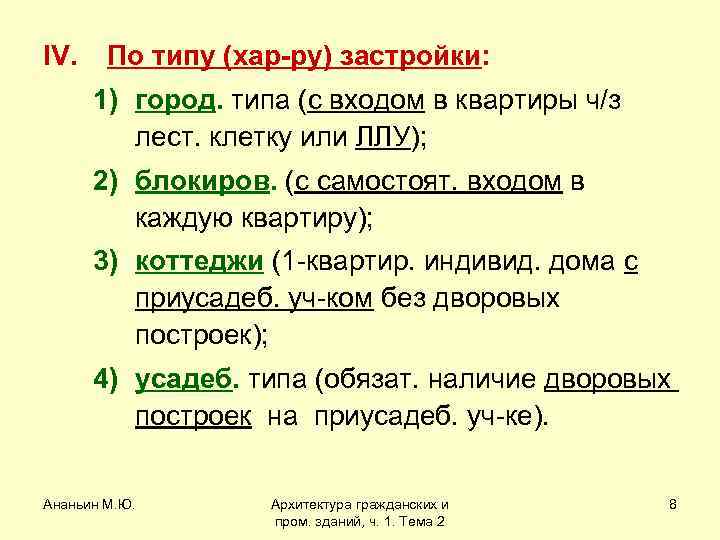

IV. По типу (хар-ру) застройки: 1) город. типа (с входом в квартиры ч/з лест. IV. По типу (хар-ру) застройки: 1) город. типа (с входом в квартиры ч/з лест. клетку или ЛЛУ); 2) блокиров. (с самостоят. входом в каждую квартиру); 3) коттеджи (1 -квартир. индивид. дома с приусадеб. уч-ком без дворовых построек); 4) усадеб. типа (обязат. наличие дворовых построек на приусадеб. уч-ке). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 8

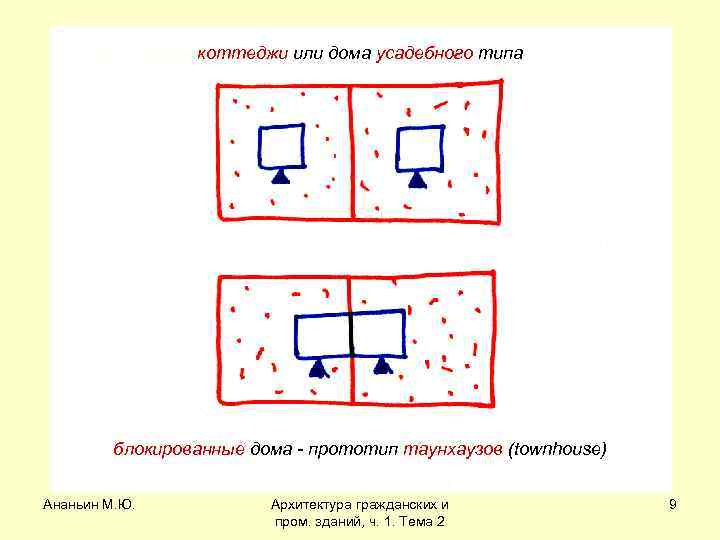

коттеджи или дома усадебного типа блокированные дома - прототип таунхаузов (townhouse) Ананьин М. Ю. коттеджи или дома усадебного типа блокированные дома - прототип таунхаузов (townhouse) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 9

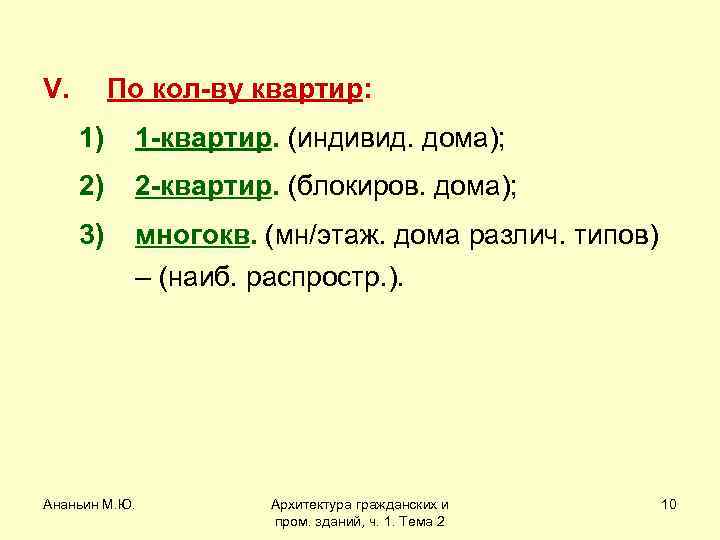

V. По кол-ву квартир: 1) 1 -квартир. (индивид. дома); 2) 2 -квартир. (блокиров. дома); V. По кол-ву квартир: 1) 1 -квартир. (индивид. дома); 2) 2 -квартир. (блокиров. дома); 3) многокв. (мн/этаж. дома различ. типов) – (наиб. распростр. ). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 10

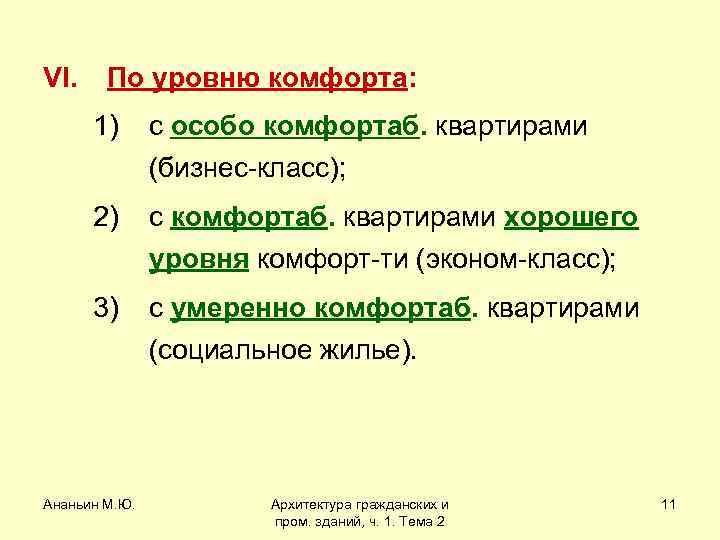

VI. По уровню комфорта: 1) с особо комфортаб. квартирами (бизнес-класс); 2) с комфортаб. квартирами VI. По уровню комфорта: 1) с особо комфортаб. квартирами (бизнес-класс); 2) с комфортаб. квартирами хорошего уровня комфорт-ти (эконом-класс); 3) с умеренно комфортаб. квартирами (социальное жилье). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 11

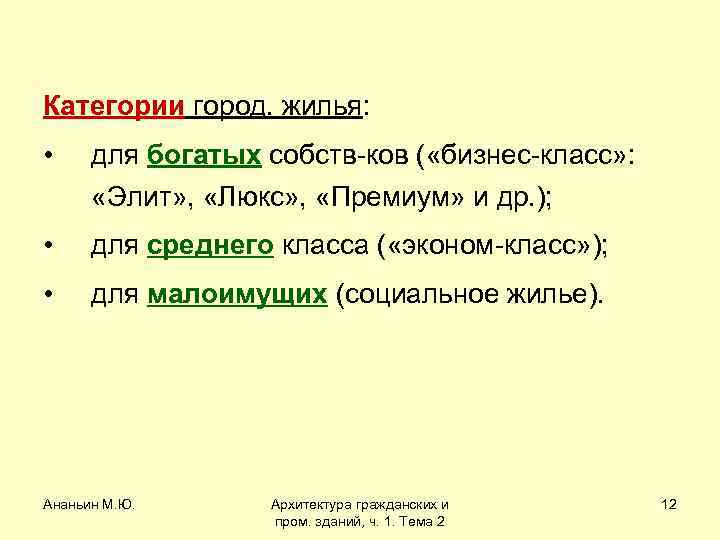

Категории город. жилья: • для богатых собств-ков ( «бизнес-класс» : «Элит» , «Люкс» , Категории город. жилья: • для богатых собств-ков ( «бизнес-класс» : «Элит» , «Люкс» , «Премиум» и др. ); • для среднего класса ( «эконом-класс» ); • для малоимущих (социальное жилье). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 12

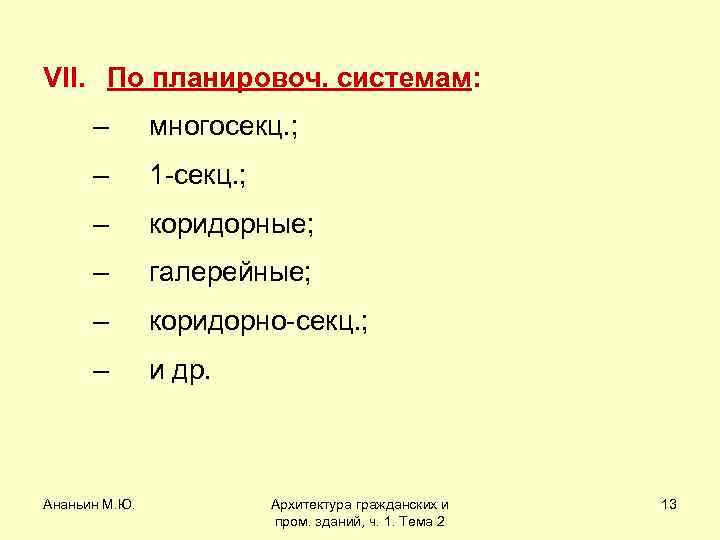

VII. По планировоч. системам: – многосекц. ; – 1 -секц. ; – коридорные; – VII. По планировоч. системам: – многосекц. ; – 1 -секц. ; – коридорные; – галерейные; – коридорно-секц. ; – и др. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 13

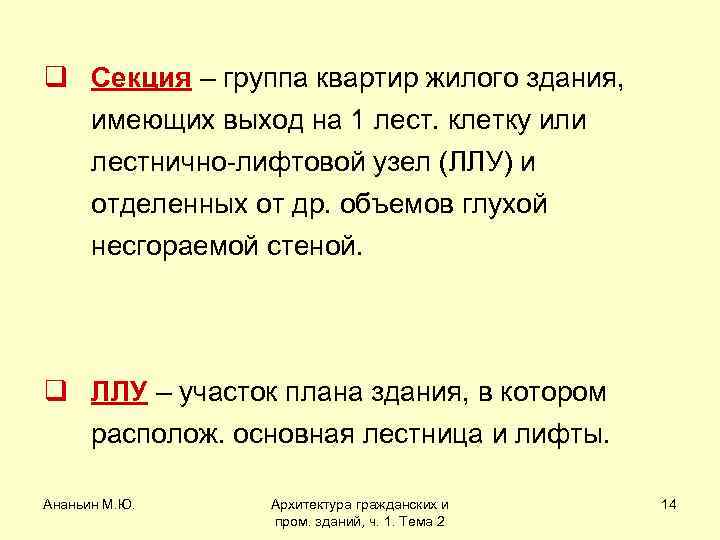

q Секция – группа квартир жилого здания, имеющих выход на 1 лест. клетку или q Секция – группа квартир жилого здания, имеющих выход на 1 лест. клетку или лестнично-лифтовой узел (ЛЛУ) и отделенных от др. объемов глухой несгораемой стеной. q ЛЛУ – участок плана здания, в котором располож. основная лестница и лифты. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 14

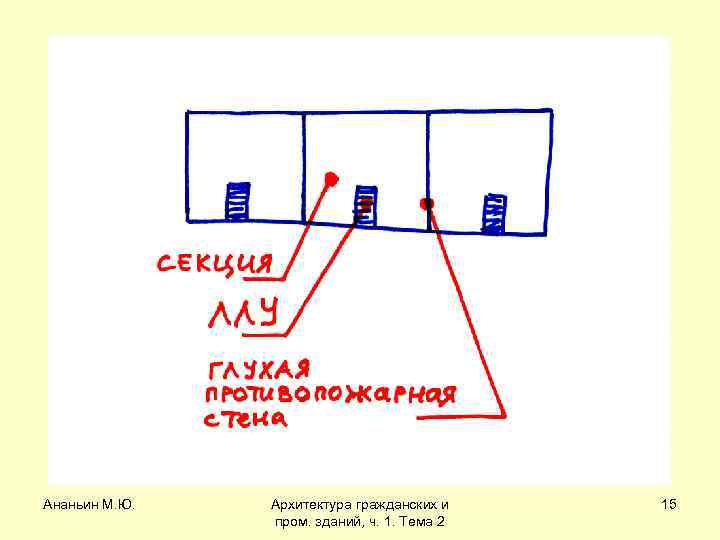

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 15 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 15

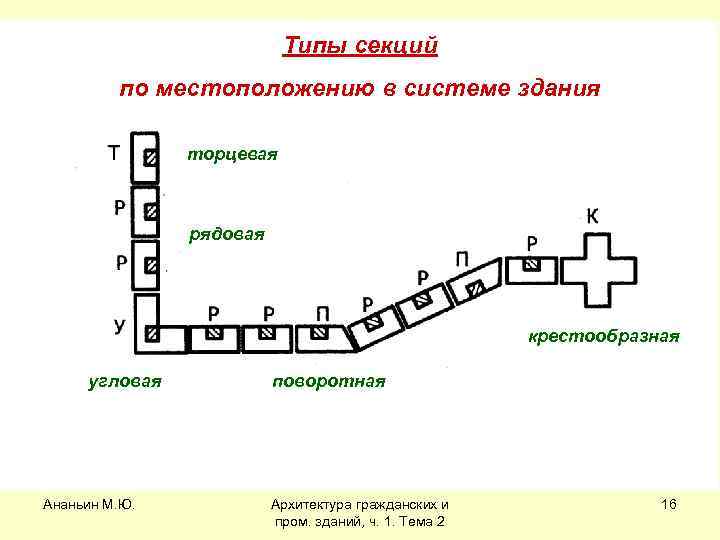

Типы секций по местоположению в системе здания торцевая рядовая крестообразная угловая Ананьин М. Ю. Типы секций по местоположению в системе здания торцевая рядовая крестообразная угловая Ананьин М. Ю. поворотная Архитектура гражданских и пром. зданий, ч. 1. Тема 2 16

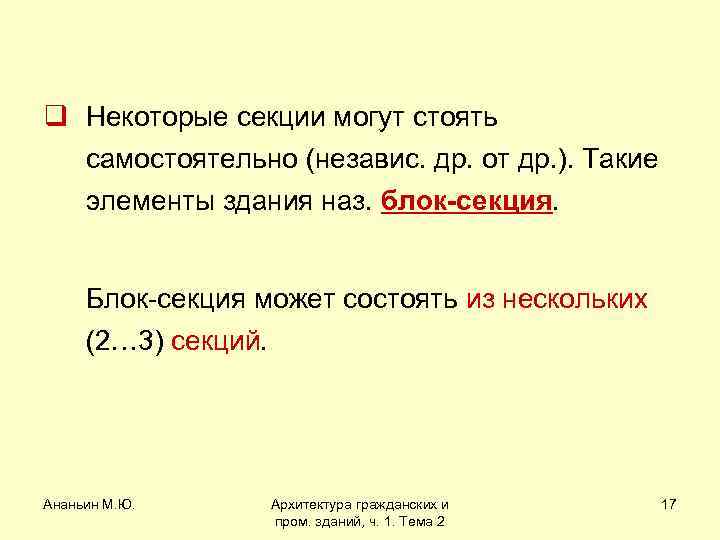

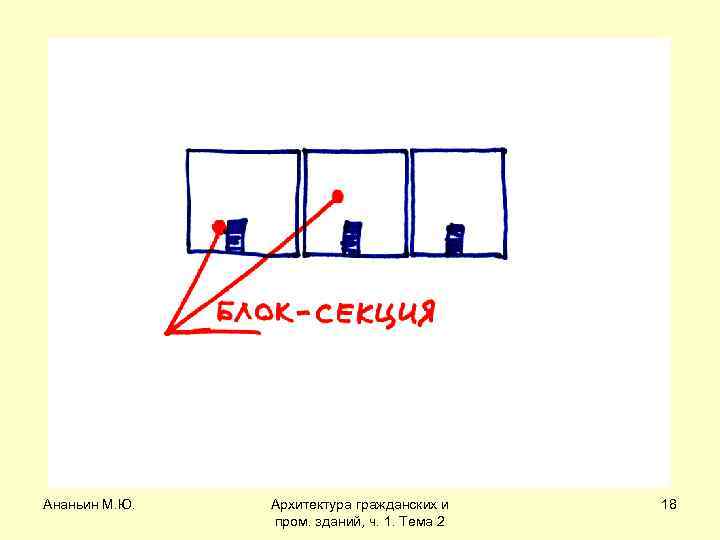

q Некоторые секции могут стоять самостоятельно (независ. др. от др. ). Такие элементы здания q Некоторые секции могут стоять самостоятельно (независ. др. от др. ). Такие элементы здания наз. блок-секция. Блок-секция может состоять из нескольких (2… 3) секций. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 17

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 18 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 18

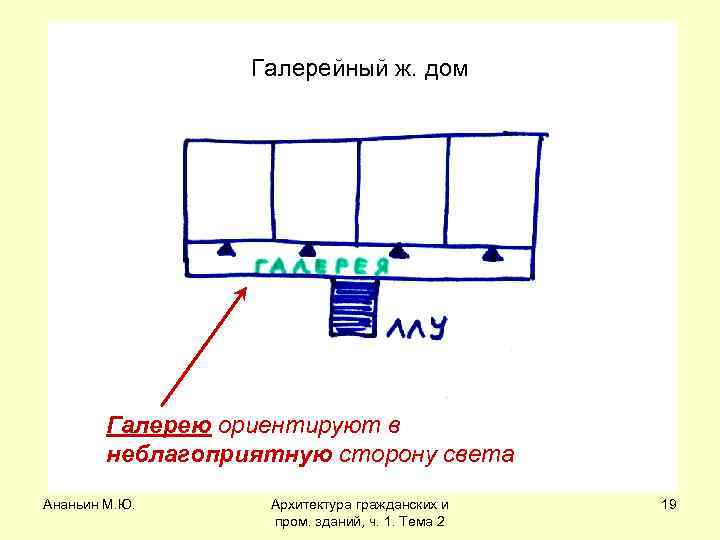

Галерейный ж. дом Галерею ориентируют в неблагоприятную сторону света Ананьин М. Ю. Архитектура гражданских Галерейный ж. дом Галерею ориентируют в неблагоприятную сторону света Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 19

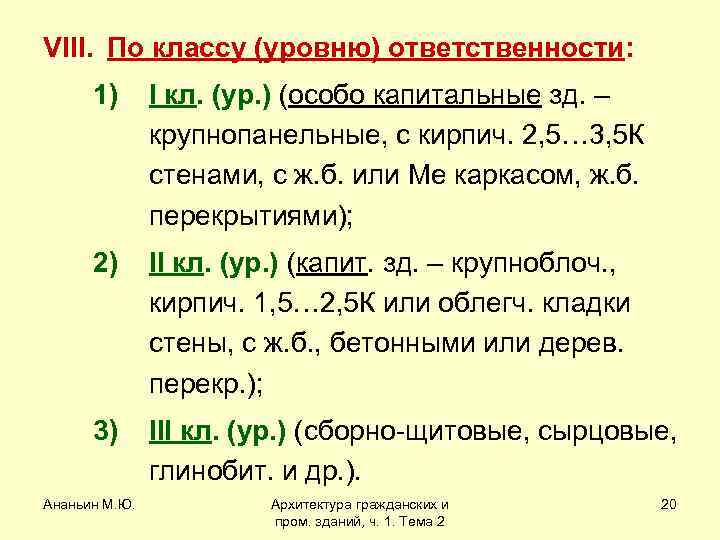

VIII. По классу (уровню) ответственности: 1) I кл. (ур. ) (особо капитальные зд. – VIII. По классу (уровню) ответственности: 1) I кл. (ур. ) (особо капитальные зд. – крупнопанельные, с кирпич. 2, 5… 3, 5 К стенами, с ж. б. или Ме каркасом, ж. б. перекрытиями); 2) II кл. (ур. ) (капит. зд. – крупноблоч. , кирпич. 1, 5… 2, 5 К или облегч. кладки стены, с ж. б. , бетонными или дерев. перекр. ); 3) III кл. (ур. ) (сборно-щитовые, сырцовые, глинобит. и др. ). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 20

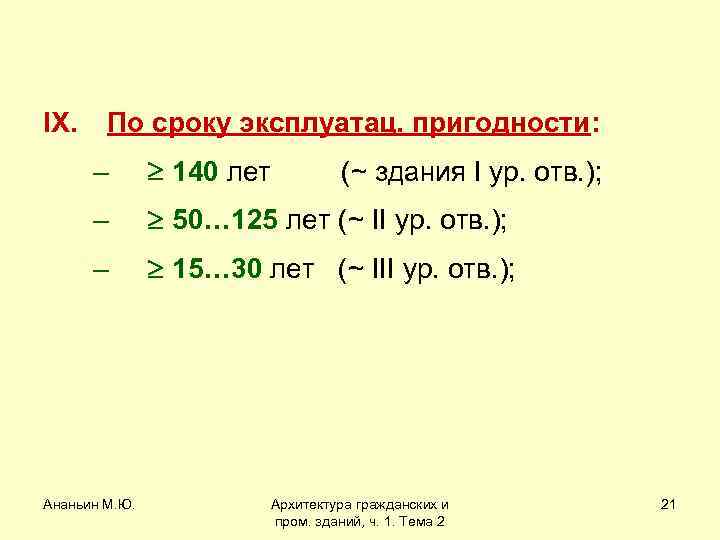

IX. По сроку эксплуатац. пригодности: – 140 лет – 50… 125 лет (~ II IX. По сроку эксплуатац. пригодности: – 140 лет – 50… 125 лет (~ II ур. отв. ); – 15… 30 лет (~ III ур. отв. ); Ананьин М. Ю. (~ здания I ур. отв. ); Архитектура гражданских и пром. зданий, ч. 1. Тема 2 21

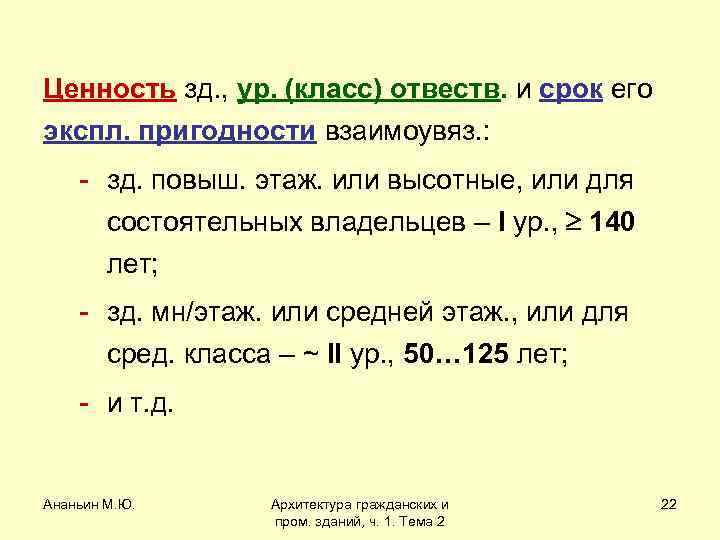

Ценность зд. , ур. (класс) отвеств. и срок его экспл. пригодности взаимоувяз. : - Ценность зд. , ур. (класс) отвеств. и срок его экспл. пригодности взаимоувяз. : - зд. повыш. этаж. или высотные, или для состоятельных владельцев – I ур. , 140 лет; - зд. мн/этаж. или средней этаж. , или для сред. класса – ~ II ур. , 50… 125 лет; - и т. д. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 22

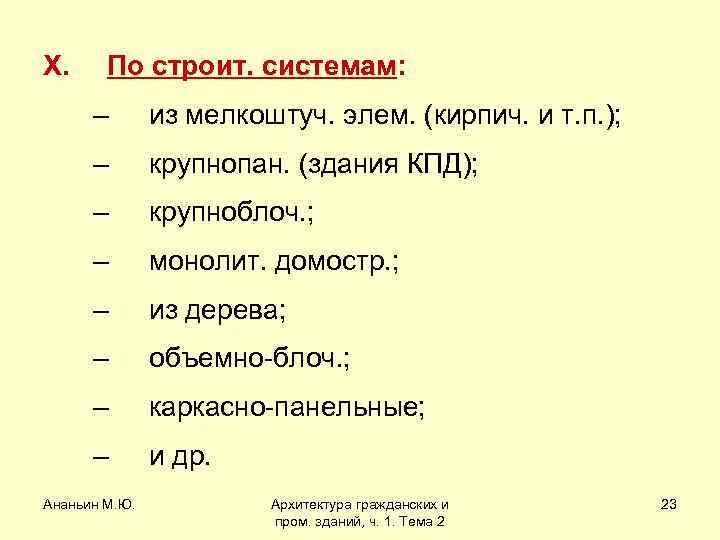

X. По строит. системам: – из мелкоштуч. элем. (кирпич. и т. п. ); – X. По строит. системам: – из мелкоштуч. элем. (кирпич. и т. п. ); – крупнопан. (здания КПД); – крупноблоч. ; – монолит. домостр. ; – из дерева; – объемно-блоч. ; – каркасно-панельные; – и др. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 23

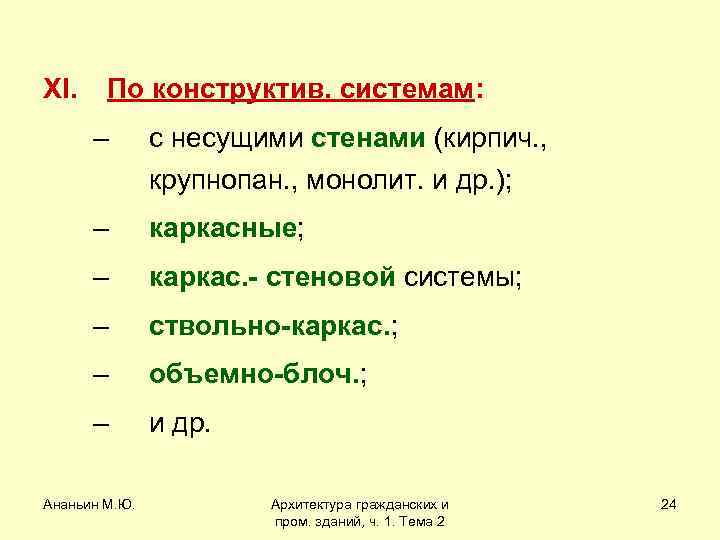

XI. По конструктив. системам: – с несущими стенами (кирпич. , крупнопан. , монолит. и XI. По конструктив. системам: – с несущими стенами (кирпич. , крупнопан. , монолит. и др. ); – каркасные; – каркас. - стеновой системы; – ствольно-каркас. ; – объемно-блоч. ; – и др. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 24

ЖИЛЫЕ ЗДАНИЯ КВАРТИРНОГО ТИПА Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. ЖИЛЫЕ ЗДАНИЯ КВАРТИРНОГО ТИПА Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 25

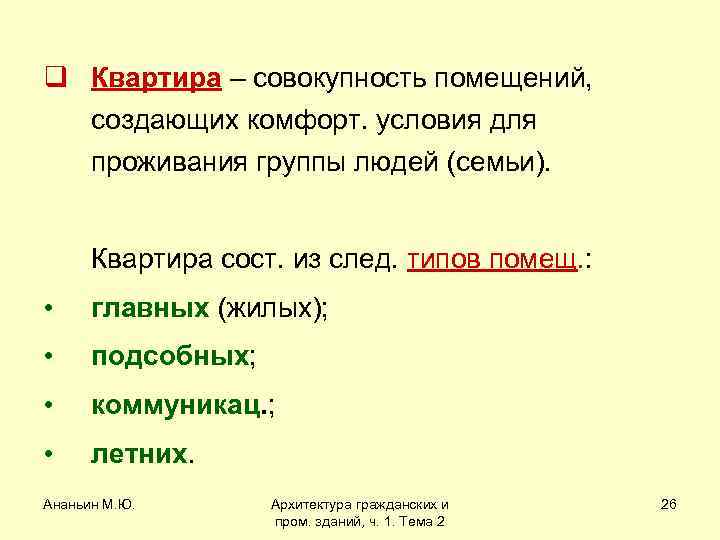

q Квартира – совокупность помещений, создающих комфорт. условия для проживания группы людей (семьи). Квартира q Квартира – совокупность помещений, создающих комфорт. условия для проживания группы людей (семьи). Квартира сост. из след. типов помещ. : • главных (жилых); • подсобных; • коммуникац. ; • летних. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 26

 • Жилые помещ. – спальня, общая комната, кабинет, детская. В них происходит осн. • Жилые помещ. – спальня, общая комната, кабинет, детская. В них происходит осн. функц. процесс, связанный с жизнедеят-ю семьи. • Подсоб. помещ. – кухня, ванная, туалет, кладовка. В них происх. вспомогат. процессы, обеспеч. нормальную жизнедеят-ть семьи. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 27

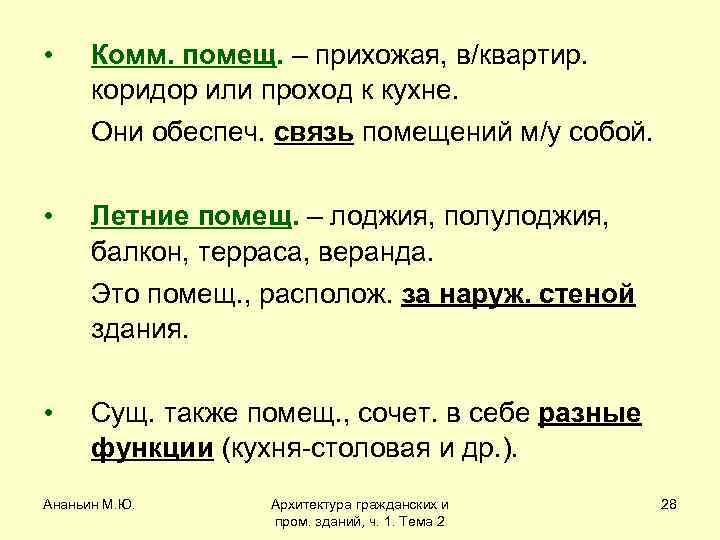

 • Комм. помещ. – прихожая, в/квартир. коридор или проход к кухне. Они обеспеч. • Комм. помещ. – прихожая, в/квартир. коридор или проход к кухне. Они обеспеч. связь помещений м/у собой. • Летние помещ. – лоджия, полулоджия, балкон, терраса, веранда. Это помещ. , располож. за наруж. стеной здания. • Сущ. также помещ. , сочет. в себе разные функции (кухня-столовая и др. ). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 28

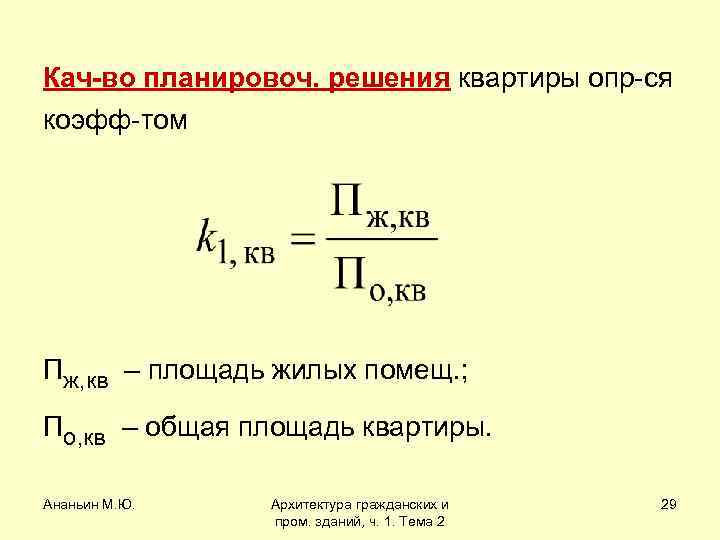

Кач-во планировоч. решения квартиры опр-ся коэфф-том Пж, кв – площадь жилых помещ. ; По, Кач-во планировоч. решения квартиры опр-ся коэфф-том Пж, кв – площадь жилых помещ. ; По, кв – общая площадь квартиры. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 29

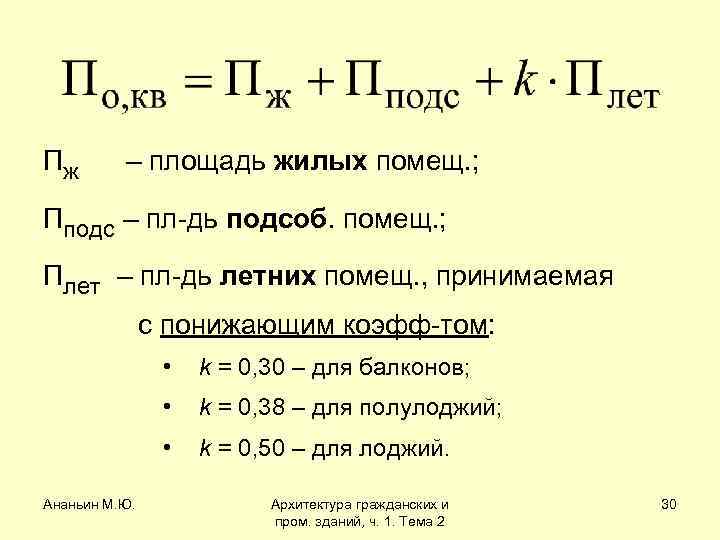

Пж – площадь жилых помещ. ; Пподс – пл-дь подсоб. помещ. ; Плет – Пж – площадь жилых помещ. ; Пподс – пл-дь подсоб. помещ. ; Плет – пл-дь летних помещ. , принимаемая с понижающим коэфф-том: • • k = 0, 38 – для полулоджий; • Ананьин М. Ю. k = 0, 30 – для балконов; k = 0, 50 – для лоджий. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 30

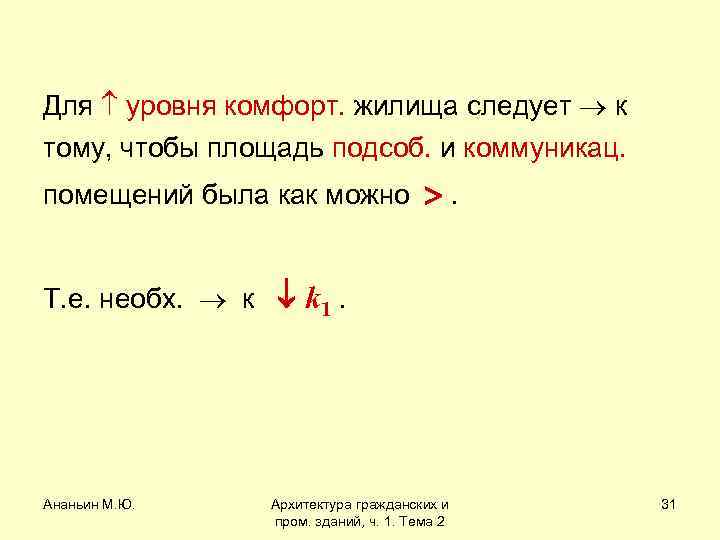

Для уровня комфорт. жилища следует к тому, чтобы площадь подсоб. и коммуникац. помещений была Для уровня комфорт. жилища следует к тому, чтобы площадь подсоб. и коммуникац. помещений была как можно . Т. е. необх. к k 1. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 31

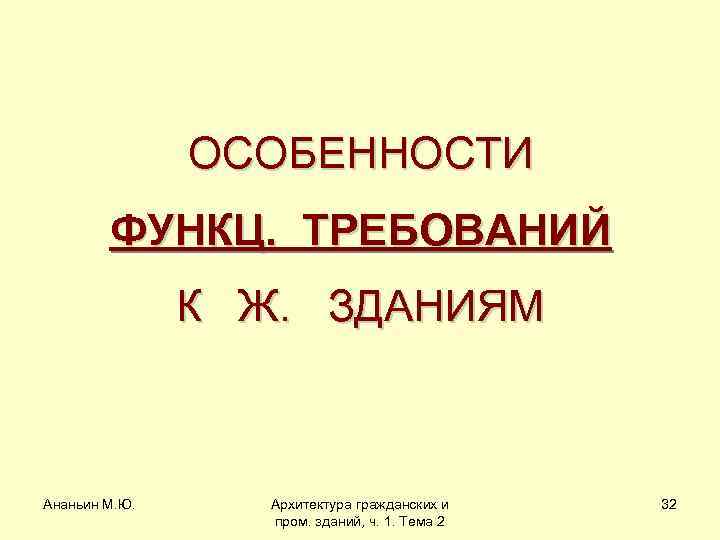

ОСОБЕННОСТИ ФУНКЦ. ТРЕБОВАНИЙ К Ж. ЗДАНИЯМ Ананьин М. Ю. Архитектура гражданских и пром. зданий, ОСОБЕННОСТИ ФУНКЦ. ТРЕБОВАНИЙ К Ж. ЗДАНИЯМ Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 32

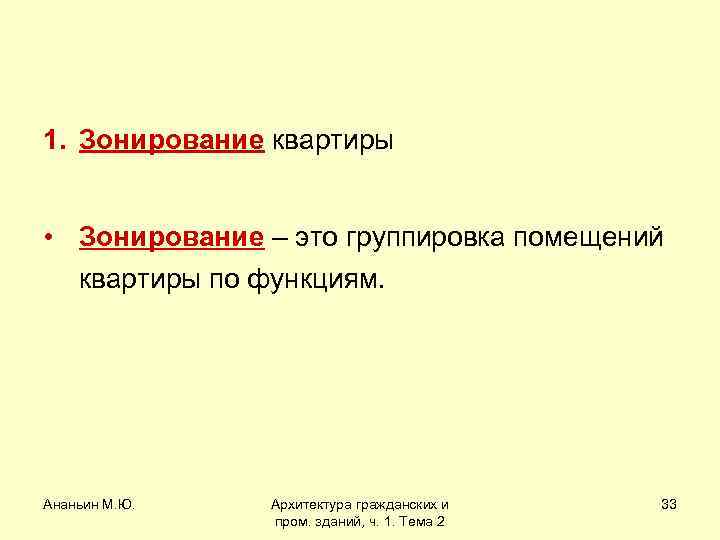

1. Зонирование квартиры • Зонирование – это группировка помещений квартиры по функциям. Ананьин М. 1. Зонирование квартиры • Зонирование – это группировка помещений квартиры по функциям. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 33

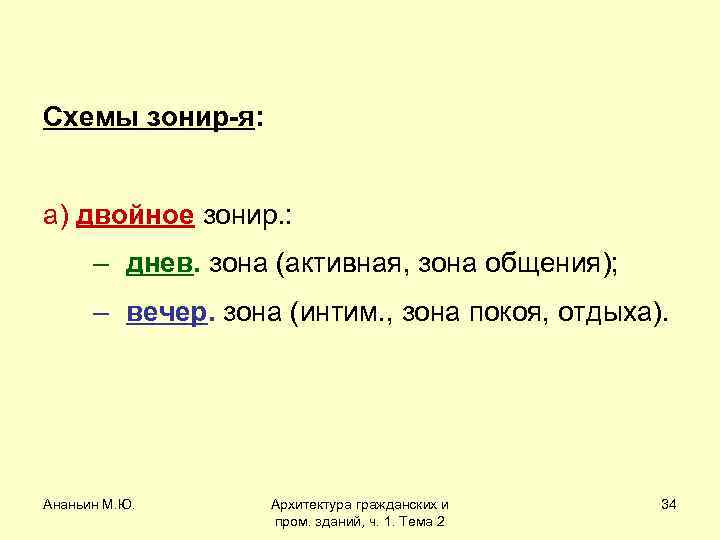

Схемы зонир-я: а) двойное зонир. : – днев. зона (активная, зона общения); – вечер. Схемы зонир-я: а) двойное зонир. : – днев. зона (активная, зона общения); – вечер. зона (интим. , зона покоя, отдыха). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 34

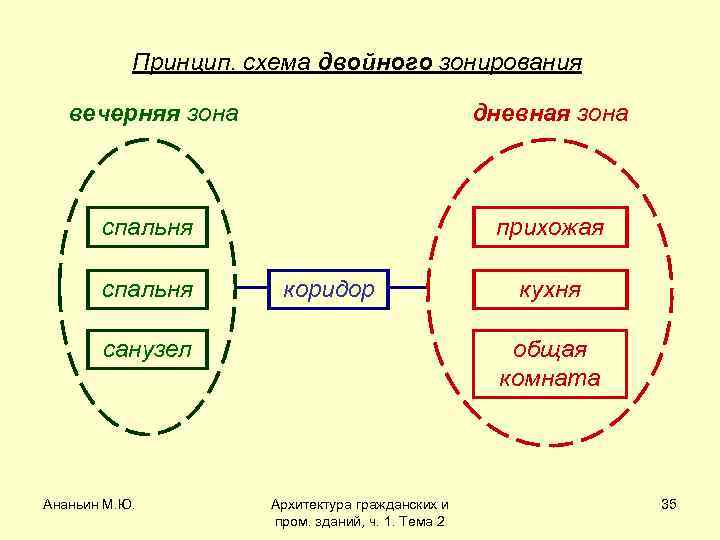

Принцип. схема двойного зонирования вечерняя зона дневная зона спальня прихожая спальня коридор санузел Ананьин Принцип. схема двойного зонирования вечерняя зона дневная зона спальня прихожая спальня коридор санузел Ананьин М. Ю. кухня общая комната Архитектура гражданских и пром. зданий, ч. 1. Тема 2 35

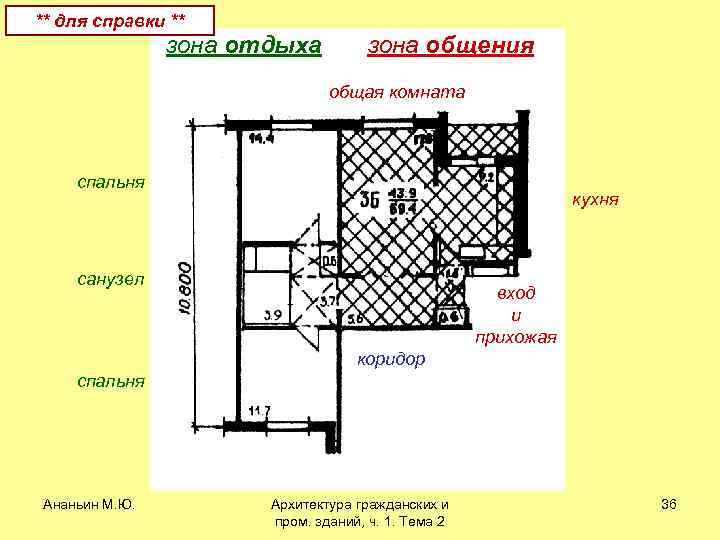

** для справки ** зона отдыха зона общения общая комната спальня кухня санузел вход ** для справки ** зона отдыха зона общения общая комната спальня кухня санузел вход и прихожая коридор спальня Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 36

дневная зона вечерняя зона ** для справки ** Ананьин М. Ю. Архитектура гражданских и дневная зона вечерняя зона ** для справки ** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 37

б) тройное зонир. : – днев. зона; – вечер. зона; – санитарно-кухонная зона. Ананьин б) тройное зонир. : – днев. зона; – вечер. зона; – санитарно-кухонная зона. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 38

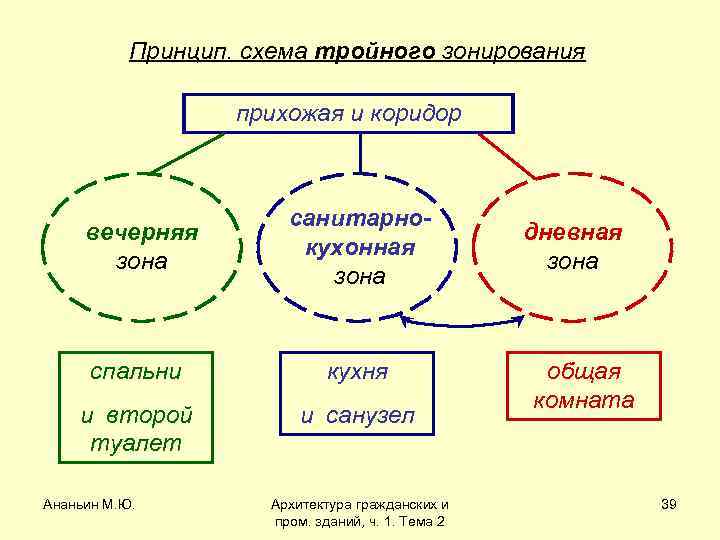

Принцип. схема тройного зонирования прихожая и коридор вечерняя зона санитарнокухонная зона спальни кухня и Принцип. схема тройного зонирования прихожая и коридор вечерняя зона санитарнокухонная зона спальни кухня и второй туалет и санузел Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 дневная зона общая комната 39

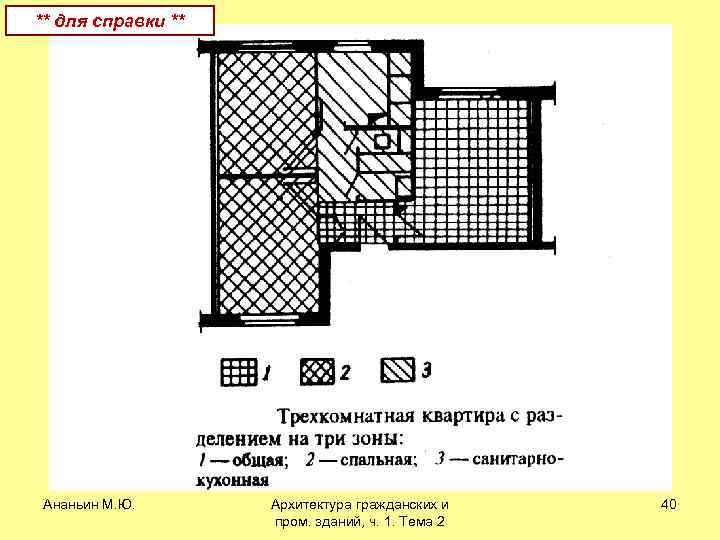

** для справки ** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. ** для справки ** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 40

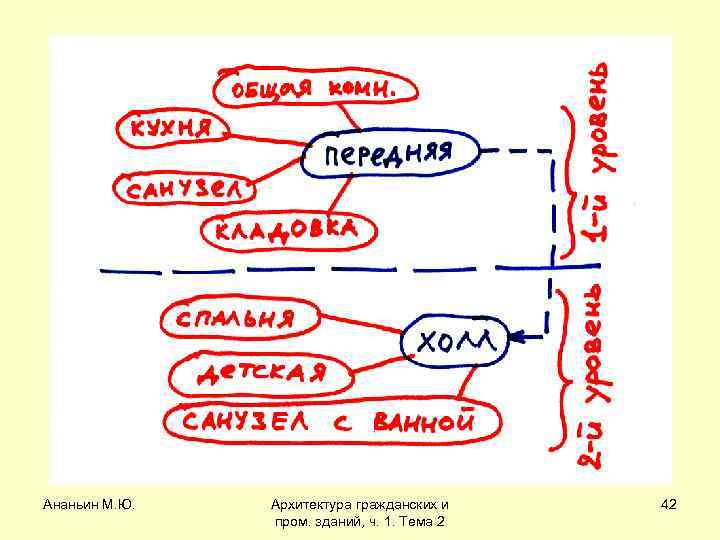

Очень удобно выполнять зонирование в 2 -уровн. квартирах: Ананьин М. Ю. Архитектура гражданских и Очень удобно выполнять зонирование в 2 -уровн. квартирах: Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 41

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 42 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 42

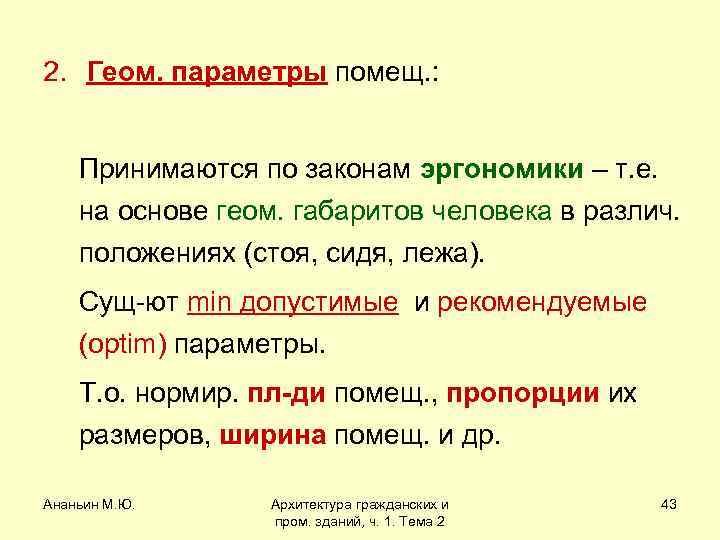

2. Геом. параметры помещ. : Принимаются по законам эргономики – т. е. на основе 2. Геом. параметры помещ. : Принимаются по законам эргономики – т. е. на основе геом. габаритов человека в различ. положениях (стоя, сидя, лежа). Сущ-ют min допустимые и рекомендуемые (optim) параметры. Т. о. нормир. пл-ди помещ. , пропорции их размеров, ширина помещ. и др. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 43

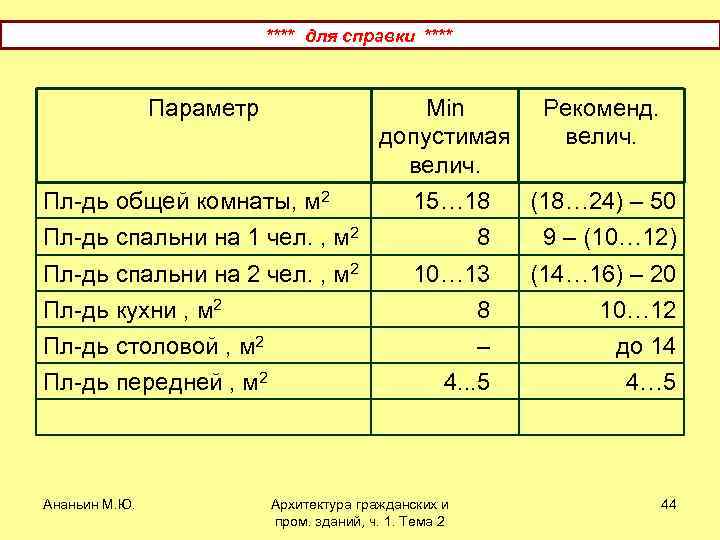

**** для справки **** Параметр Min допустимая велич. Рекоменд. велич. 15… 18 (18… 24) **** для справки **** Параметр Min допустимая велич. Рекоменд. велич. 15… 18 (18… 24) – 50 Пл-дь спальни на 1 чел. , м 2 8 9 – (10… 12) Пл-дь спальни на 2 чел. , м 2 10… 13 (14… 16) – 20 Пл-дь кухни , м 2 8 10… 12 Пл-дь столовой , м 2 – до 14 Пл-дь передней , м 2 4. . . 5 4… 5 Пл-дь общей комнаты, м 2 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 44

**** для справки **** Параметр Соотношение сторон жилых комнат Глубина помещ. (с одним окном) **** для справки **** Параметр Соотношение сторон жилых комнат Глубина помещ. (с одним окном) Ширина жилой комнаты Ширина кухни Ширина передней (прихожей) Ширина прохода к кухне Ананьин М. Ю. Min Рекоменд. допустимая велич. 1: 2 1: 1… 1: 1, 5 6 м 2 м 1, 9 м 1, 4 м 1, 1 м Архитектура гражданских и пром. зданий, ч. 1. Тема 2 45

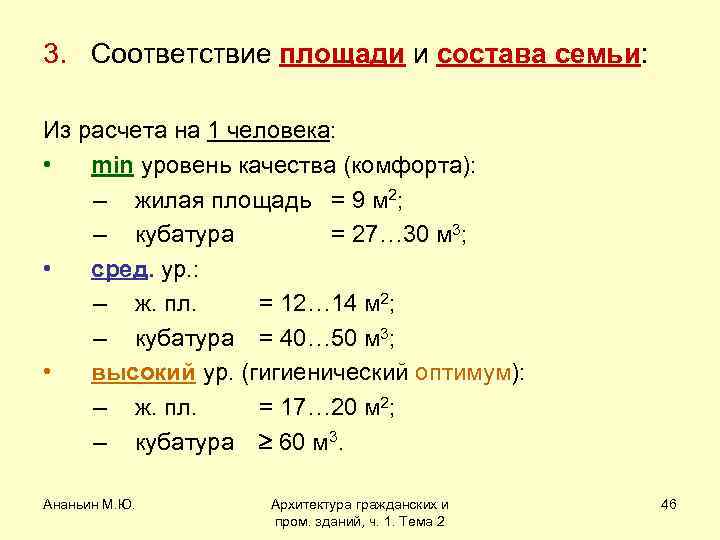

3. Соответствие площади и состава семьи: Из расчета на 1 человека: • min уровень 3. Соответствие площади и состава семьи: Из расчета на 1 человека: • min уровень качества (комфорта): – жилая площадь = 9 м 2; – кубатура = 27… 30 м 3; • сред. ур. : – ж. пл. = 12… 14 м 2; – кубатура = 40… 50 м 3; • высокий ур. (гигиенический оптимум): – ж. пл. = 17… 20 м 2; – кубатура 60 м 3. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 46

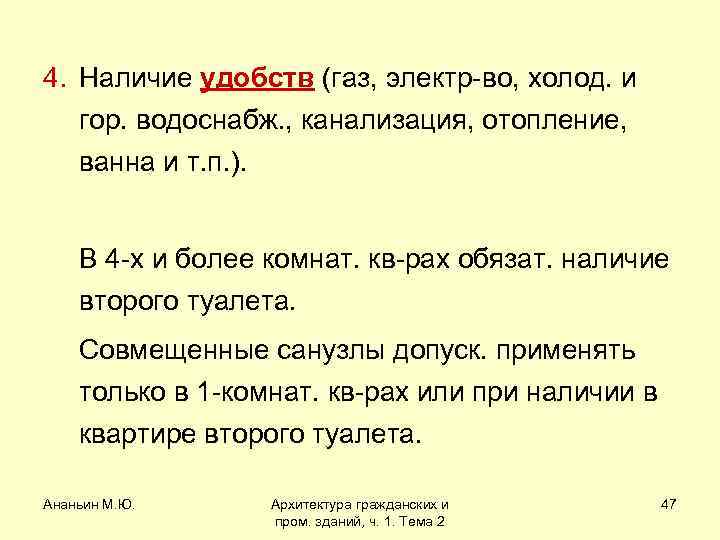

4. Наличие удобств (газ, электр-во, холод. и гор. водоснабж. , канализация, отопление, ванна и 4. Наличие удобств (газ, электр-во, холод. и гор. водоснабж. , канализация, отопление, ванна и т. п. ). В 4 -х и более комнат. кв-рах обязат. наличие второго туалета. Совмещенные санузлы допуск. применять только в 1 -комнат. кв-рах или при наличии в квартире второго туалета. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 47

5. Обязат. освещение естеств. светом во всех помещ. (кроме санузлов). При этом: Ананьин М. 5. Обязат. освещение естеств. светом во всех помещ. (кроме санузлов). При этом: Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 48

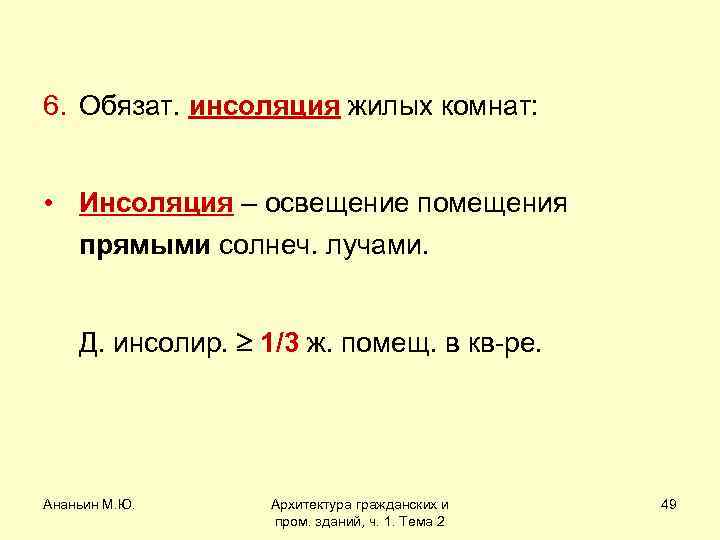

6. Обязат. инсоляция жилых комнат: • Инсоляция – освещение помещения прямыми солнеч. лучами. Д. 6. Обязат. инсоляция жилых комнат: • Инсоляция – освещение помещения прямыми солнеч. лучами. Д. инсолир. 1/3 ж. помещ. в кв-ре. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 49

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 50 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 50

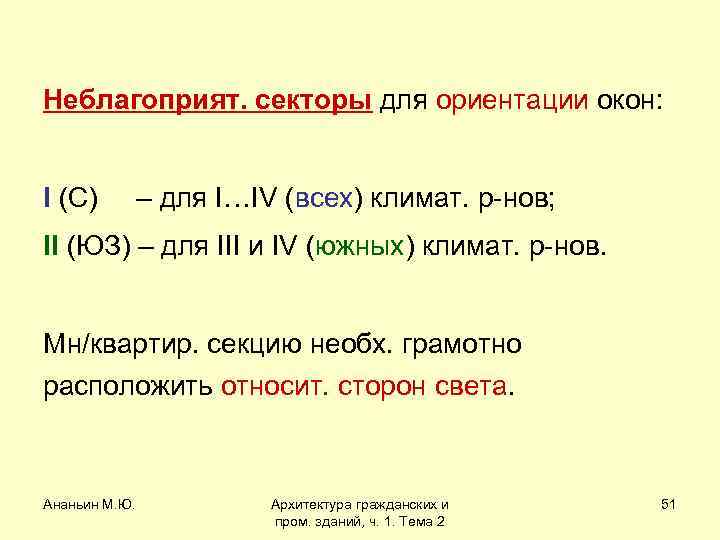

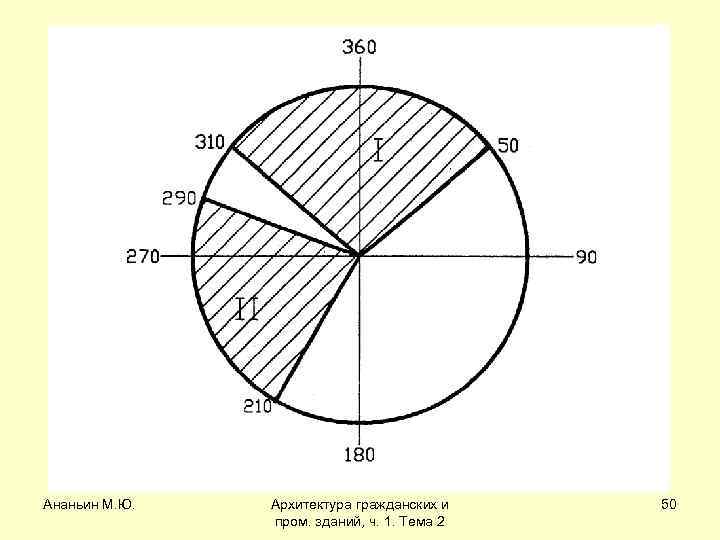

Неблагоприят. секторы для ориентации окон: I (С) – для I…IV (всех) климат. р-нов; II Неблагоприят. секторы для ориентации окон: I (С) – для I…IV (всех) климат. р-нов; II (ЮЗ) – для III и IV (южных) климат. р-нов. Мн/квартир. секцию необх. грамотно расположить относит. сторон света. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 51

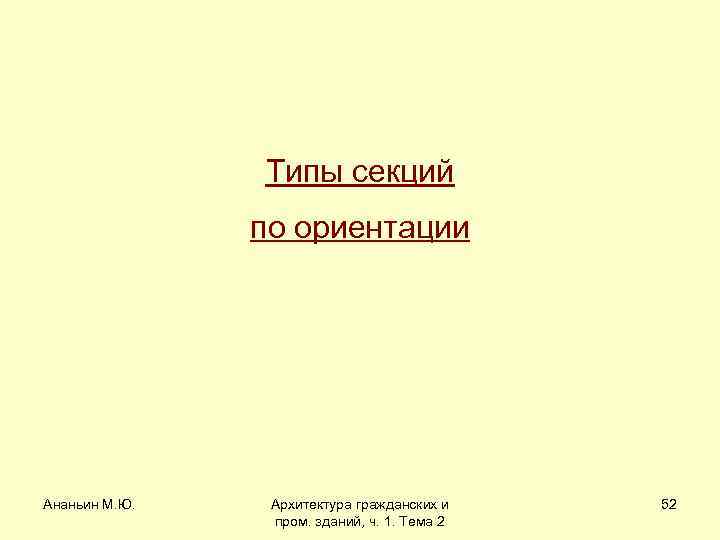

Типы секций по ориентации Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Типы секций по ориентации Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 52

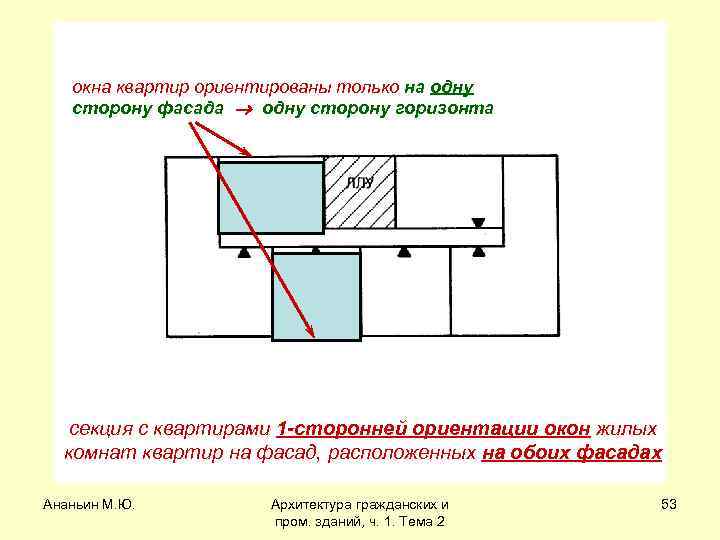

окна квартир ориентированы только на одну сторону фасада одну сторону горизонта секция с квартирами окна квартир ориентированы только на одну сторону фасада одну сторону горизонта секция с квартирами 1 -сторонней ориентации окон жилых комнат квартир на фасад, расположенных на обоих фасадах Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 53

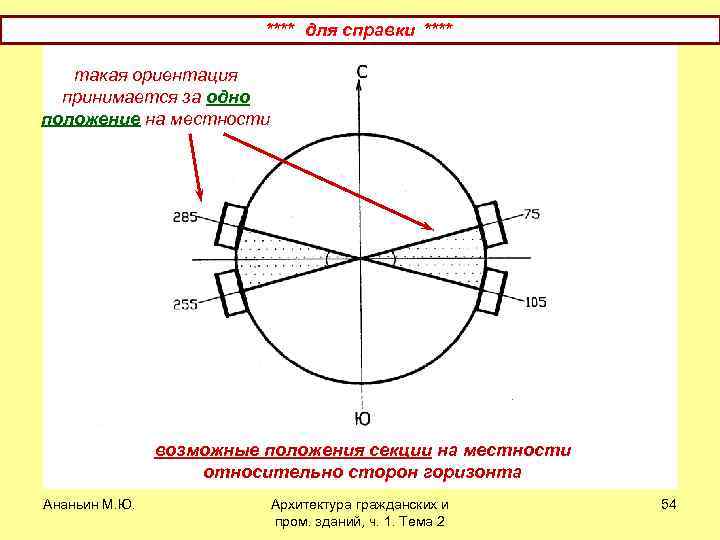

**** для справки **** такая ориентация принимается за одно положение на местности возможные положения **** для справки **** такая ориентация принимается за одно положение на местности возможные положения секции на местности относительно сторон горизонта Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 54

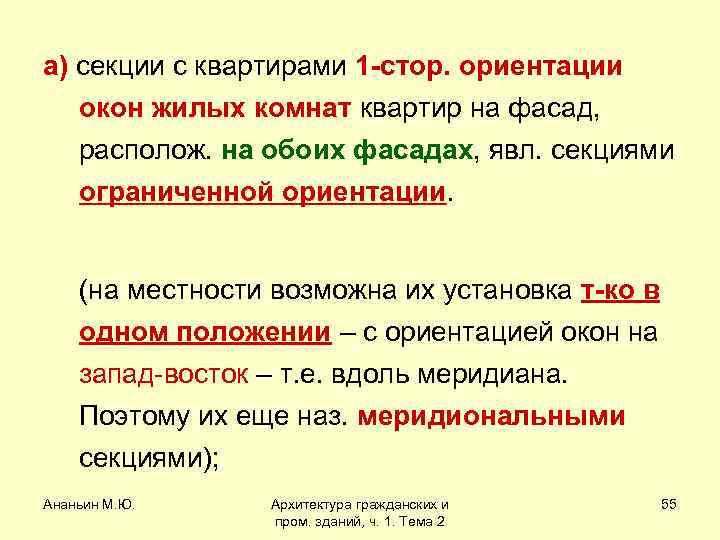

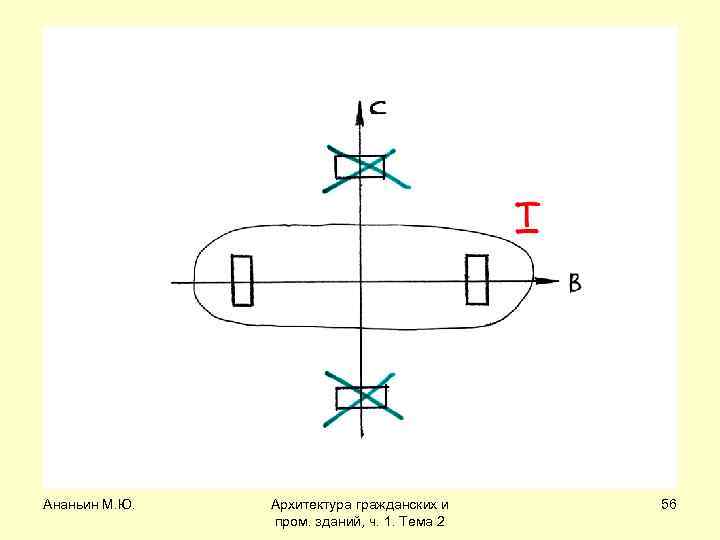

а) секции с квартирами 1 -стор. ориентации окон жилых комнат квартир на фасад, располож. а) секции с квартирами 1 -стор. ориентации окон жилых комнат квартир на фасад, располож. на обоих фасадах, явл. секциями ограниченной ориентации. (на местности возможна их установка т-ко в одном положении – с ориентацией окон на запад-восток – т. е. вдоль меридиана. Поэтому их еще наз. меридиональными секциями); Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 55

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 56 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 56

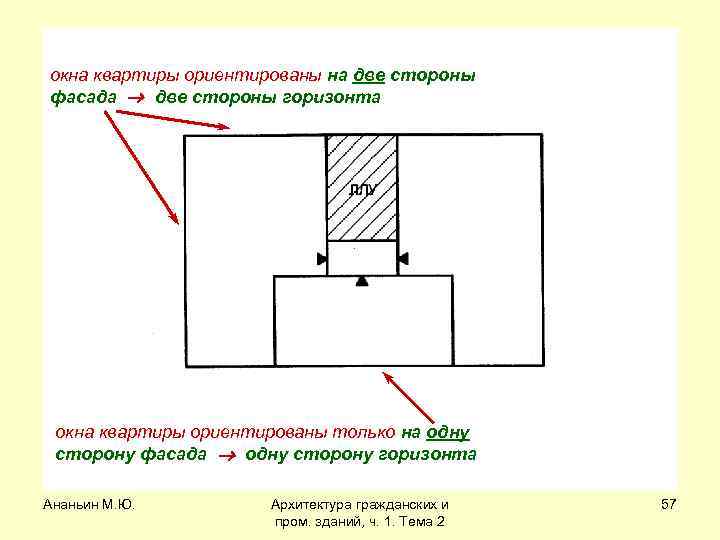

окна квартиры ориентированы на две стороны фасада две стороны горизонта окна квартиры ориентированы только окна квартиры ориентированы на две стороны фасада две стороны горизонта окна квартиры ориентированы только на одну сторону фасада одну сторону горизонта Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 57

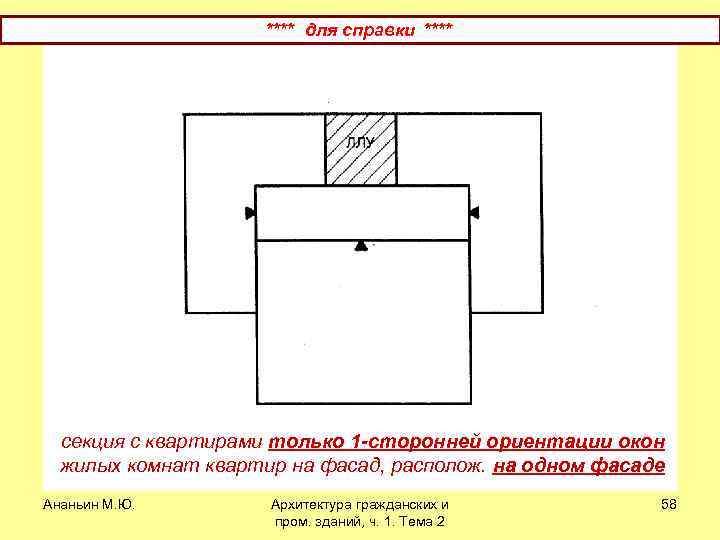

**** для справки **** секция с квартирами только 1 -сторонней ориентации окон жилых комнат **** для справки **** секция с квартирами только 1 -сторонней ориентации окон жилых комнат квартир на фасад, располож. на одном фасаде Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 58

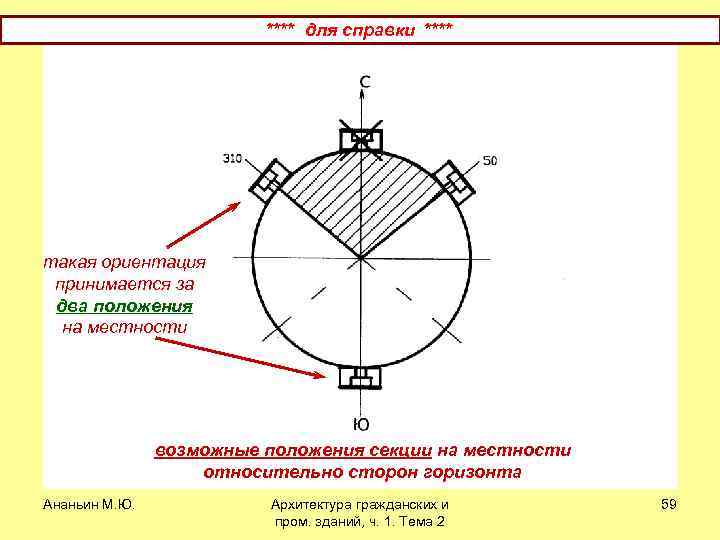

**** для справки **** такая ориентация принимается за два положения на местности возможные положения **** для справки **** такая ориентация принимается за два положения на местности возможные положения секции на местности относительно сторон горизонта Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 59

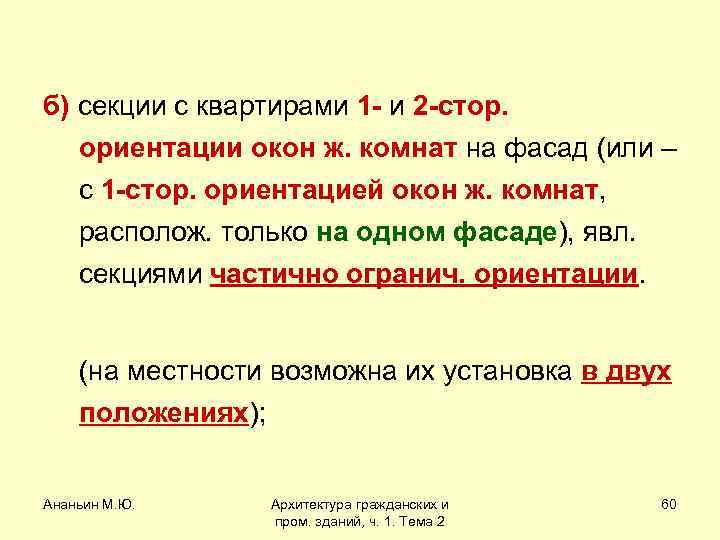

б) секции с квартирами 1 - и 2 -стор. ориентации окон ж. комнат на б) секции с квартирами 1 - и 2 -стор. ориентации окон ж. комнат на фасад (или – с 1 -стор. ориентацией окон ж. комнат, располож. только на одном фасаде), явл. секциями частично огранич. ориентации. (на местности возможна их установка в двух положениях); Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 60

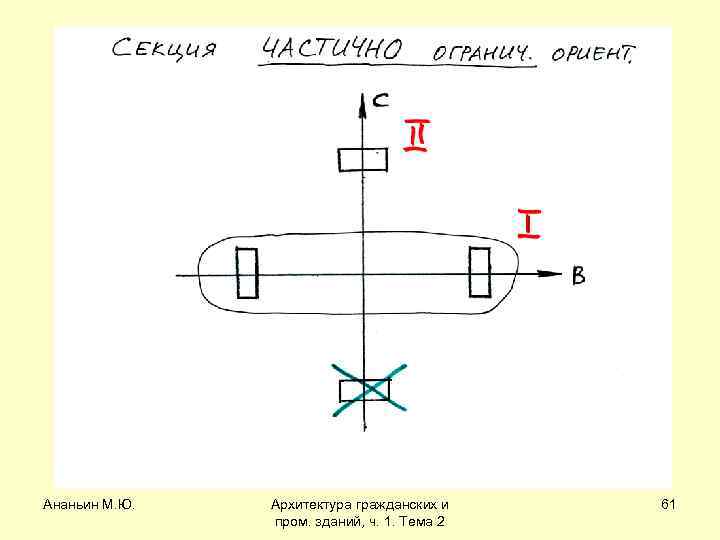

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 61 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 61

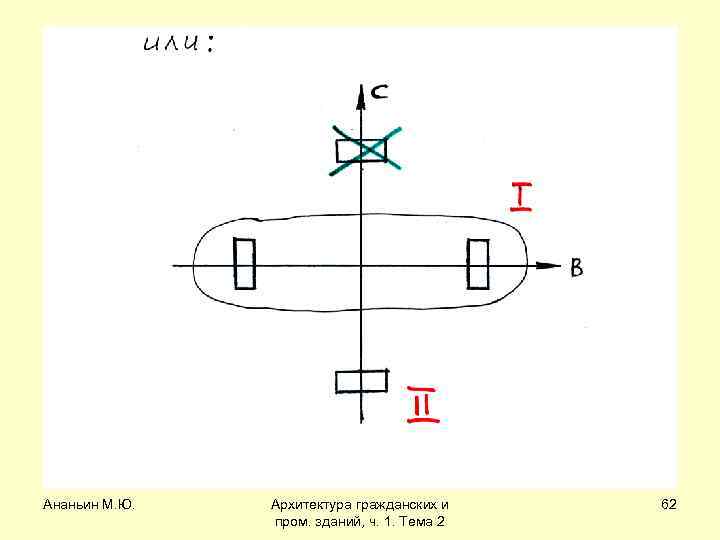

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 62 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 62

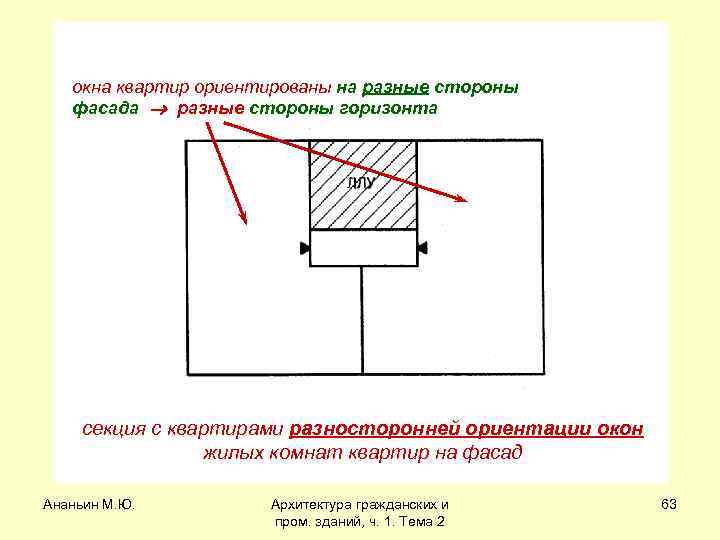

окна квартир ориентированы на разные стороны фасада разные стороны горизонта секция с квартирами разносторонней окна квартир ориентированы на разные стороны фасада разные стороны горизонта секция с квартирами разносторонней ориентации окон жилых комнат квартир на фасад Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 63

**** для справки **** такая ориентация принимается за три положения на местности возможные положения **** для справки **** такая ориентация принимается за три положения на местности возможные положения секции на местности относительно сторон горизонта Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 64

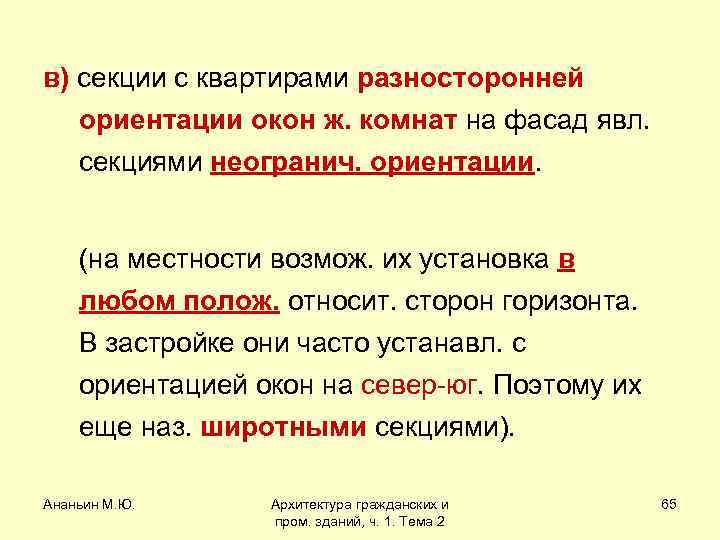

в) секции с квартирами разносторонней ориентации окон ж. комнат на фасад явл. секциями неогранич. в) секции с квартирами разносторонней ориентации окон ж. комнат на фасад явл. секциями неогранич. ориентации. (на местности возмож. их установка в любом полож. относит. сторон горизонта. В застройке они часто устанавл. с ориентацией окон на север-юг. Поэтому их еще наз. широтными секциями). Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 65

Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 66 Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 66

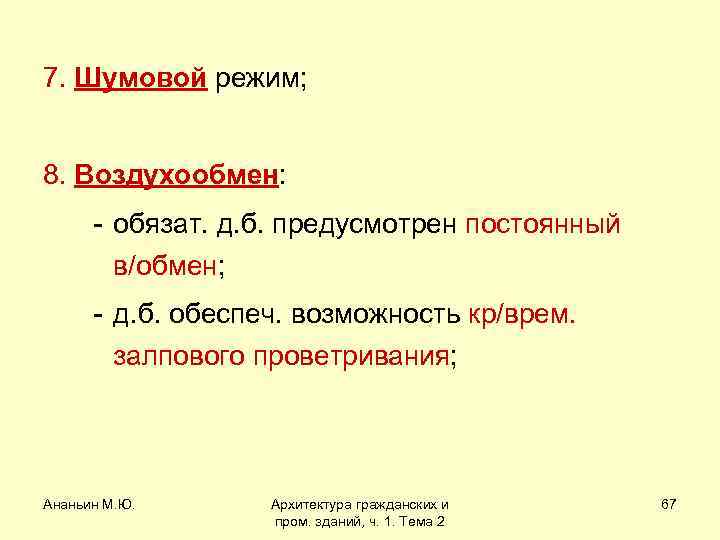

7. Шумовой режим; 8. Воздухообмен: - обязат. д. б. предусмотрен постоянный в/обмен; - д. 7. Шумовой режим; 8. Воздухообмен: - обязат. д. б. предусмотрен постоянный в/обмен; - д. б. обеспеч. возможность кр/врем. залпового проветривания; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 67

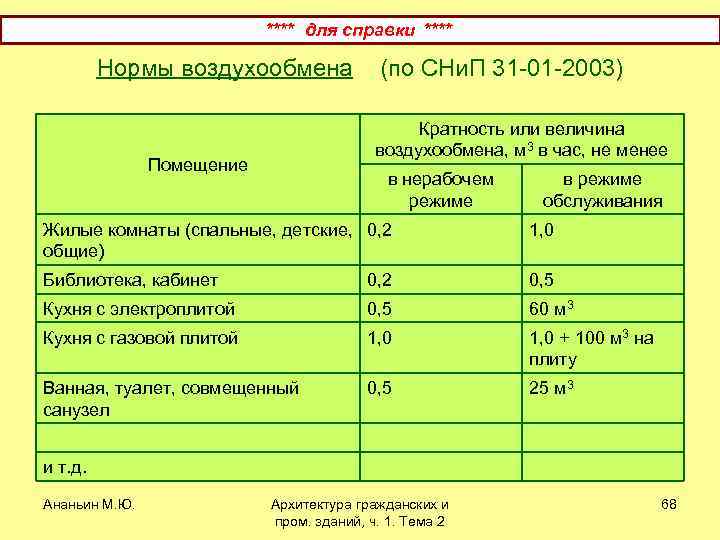

**** для справки **** Нормы воздухообмена (по СНи. П 31 -01 -2003) Кратность или **** для справки **** Нормы воздухообмена (по СНи. П 31 -01 -2003) Кратность или величина воздухообмена, м 3 в час, не менее Помещение в нерабочем режиме в режиме обслуживания Жилые комнаты (спальные, детские, 0, 2 общие) 1, 0 Библиотека, кабинет 0, 2 0, 5 Кухня с электроплитой 0, 5 60 м 3 Кухня с газовой плитой 1, 0 + 100 м 3 на плиту Ванная, туалет, совмещенный санузел 0, 5 25 м 3 и т. д. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 68

9. Температ. -влажност. режим: в помещ. квартир д. б. обеспеч. след. параметры внутр. среды: 9. Температ. -влажност. режим: в помещ. квартир д. б. обеспеч. след. параметры внутр. среды: - относит. влаж. ( = 50… 60 % – нормальный режим); - tint (в ж. комнатах зимой ≥ + 20 0 С, летом ≤ + 25 0 С; в ванных зимой ≥ + 25 0 С и т. д. ); - нормир. температур. перепад t ( ≤ 4 0 С для наруж. стен и т. д. ); Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 69

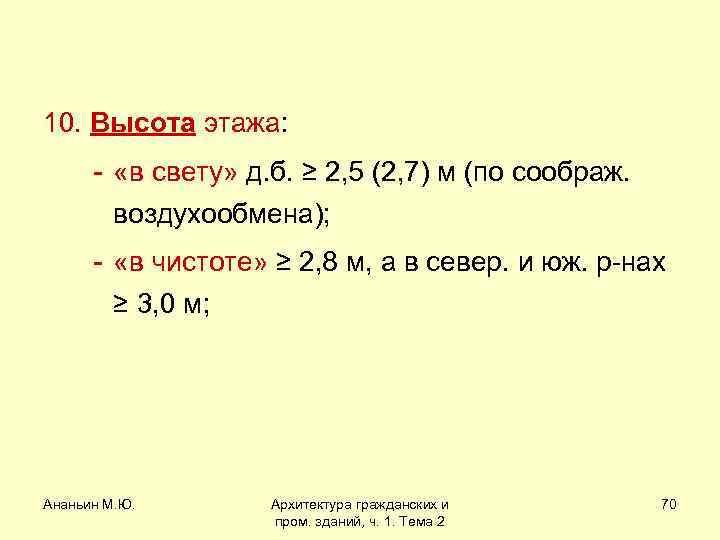

10. Высота этажа: - «в свету» д. б. ≥ 2, 5 (2, 7) м 10. Высота этажа: - «в свету» д. б. ≥ 2, 5 (2, 7) м (по соображ. воздухообмена); - «в чистоте» ≥ 2, 8 м, а в север. и юж. р-нах ≥ 3, 0 м; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 70

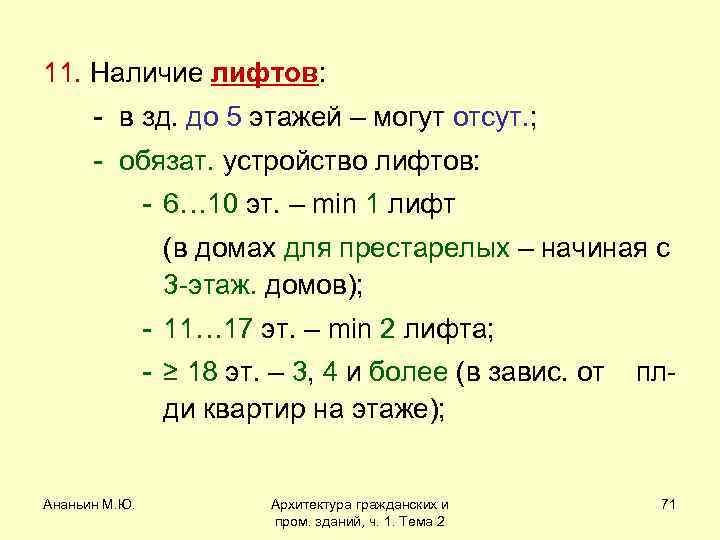

11. Наличие лифтов: - в зд. до 5 этажей – могут отсут. ; - 11. Наличие лифтов: - в зд. до 5 этажей – могут отсут. ; - обязат. устройство лифтов: - 6… 10 эт. – min 1 лифт (в домах для престарелых – начиная с 3 -этаж. домов); - 11… 17 эт. – min 2 лифта; - ≥ 18 эт. – 3, 4 и более (в завис. от ди квартир на этаже); Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 пл- 71

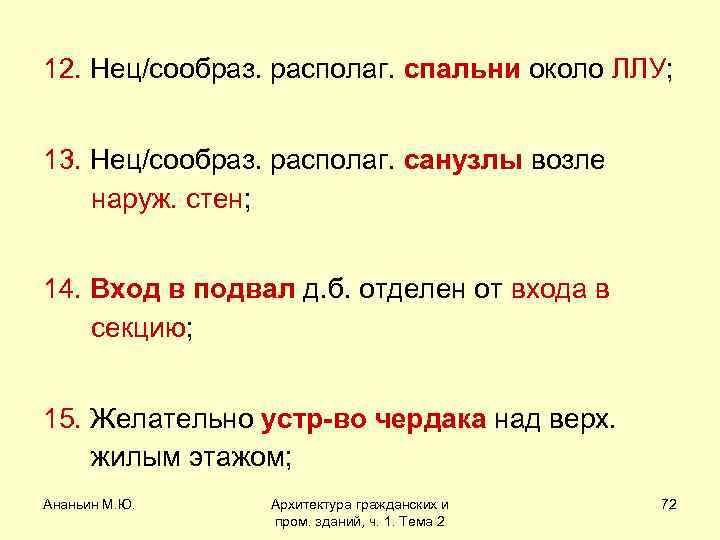

12. Нец/сообраз. располаг. спальни около ЛЛУ; 13. Нец/сообраз. располаг. санузлы возле наруж. стен; 14. 12. Нец/сообраз. располаг. спальни около ЛЛУ; 13. Нец/сообраз. располаг. санузлы возле наруж. стен; 14. Вход в подвал д. б. отделен от входа в секцию; 15. Желательно устр-во чердака над верх. жилым этажом; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 72

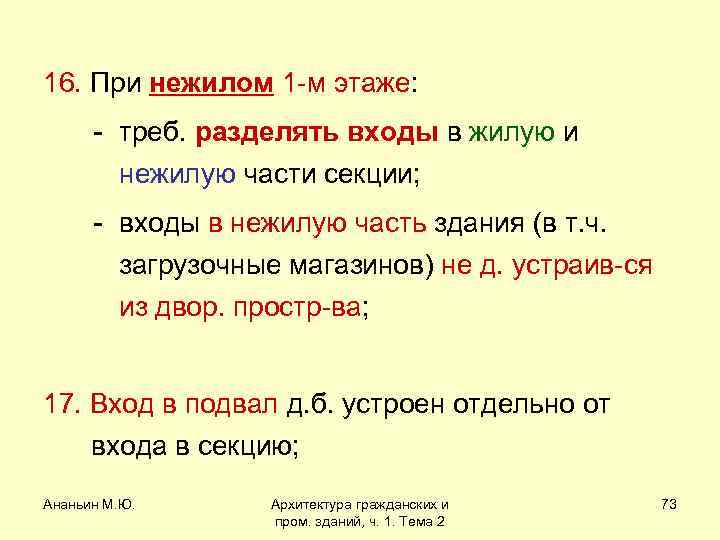

16. При нежилом 1 -м этаже: - треб. разделять входы в жилую и нежилую 16. При нежилом 1 -м этаже: - треб. разделять входы в жилую и нежилую части секции; - входы в нежилую часть здания (в т. ч. загрузочные магазинов) не д. устраив-ся из двор. простр-ва; 17. Вход в подвал д. б. устроен отдельно от входа в секцию; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 73

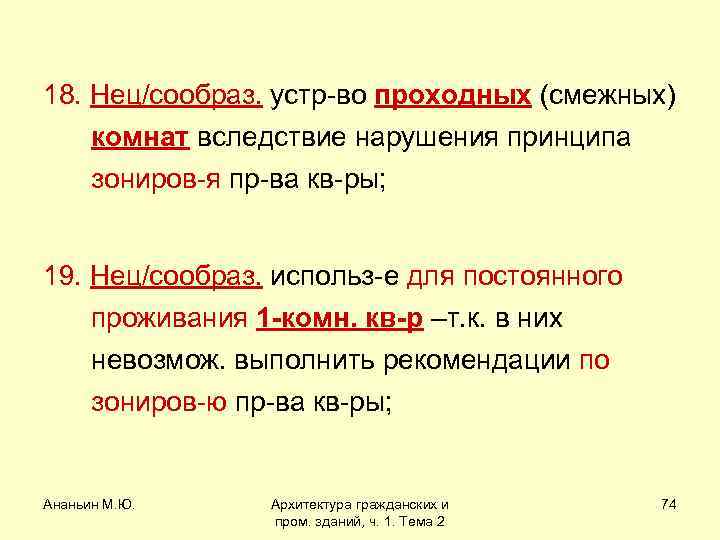

18. Нец/сообраз. устр-во проходных (смежных) комнат вследствие нарушения принципа зониров-я пр-ва кв-ры; 19. Нец/сообраз. 18. Нец/сообраз. устр-во проходных (смежных) комнат вследствие нарушения принципа зониров-я пр-ва кв-ры; 19. Нец/сообраз. использ-е для постоянного проживания 1 -комн. кв-р –т. к. в них невозмож. выполнить рекомендации по зониров-ю пр-ва кв-ры; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 74

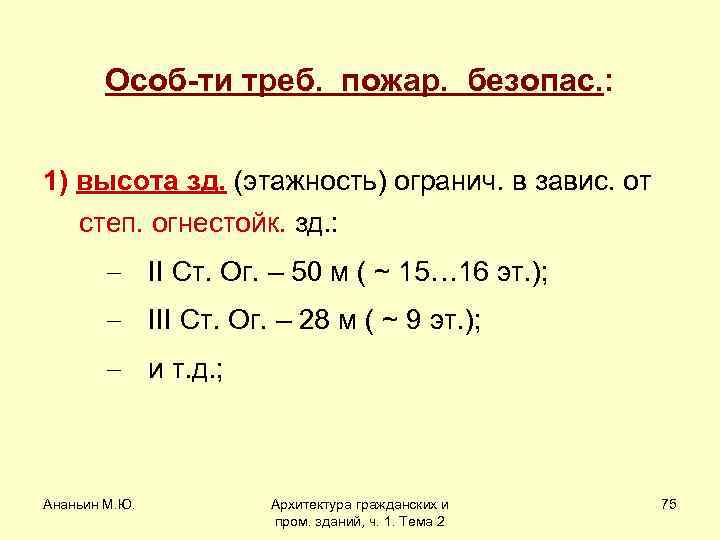

Особ-ти треб. пожар. безопас. : 1) высота зд. (этажность) огранич. в завис. от степ. Особ-ти треб. пожар. безопас. : 1) высота зд. (этажность) огранич. в завис. от степ. огнестойк. зд. : - II Ст. Ог. – 50 м ( ~ 15… 16 эт. ); - III Ст. Ог. – 28 м ( ~ 9 эт. ); - и т. д. ; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 75

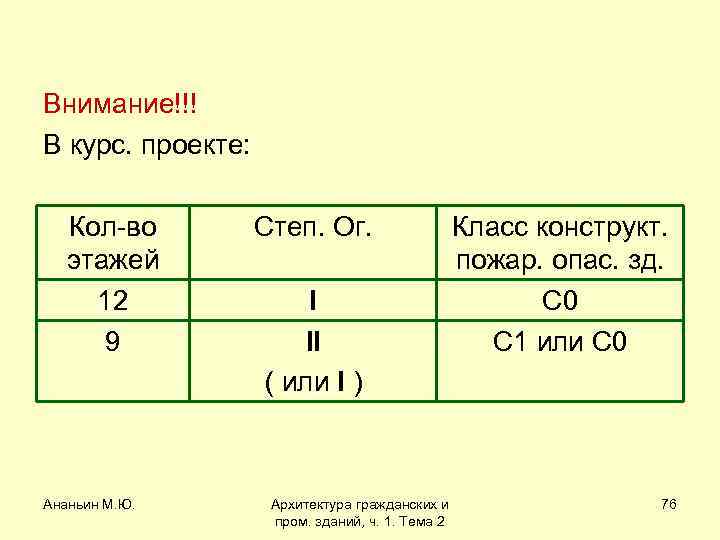

Внимание!!! В курс. проекте: Кол-во этажей 12 9 Ананьин М. Ю. Степ. Ог. I Внимание!!! В курс. проекте: Кол-во этажей 12 9 Ананьин М. Ю. Степ. Ог. I II ( или I ) Архитектура гражданских и пром. зданий, ч. 1. Тема 2 Класс конструкт. пожар. опас. зд. С 0 С 1 или С 0 76

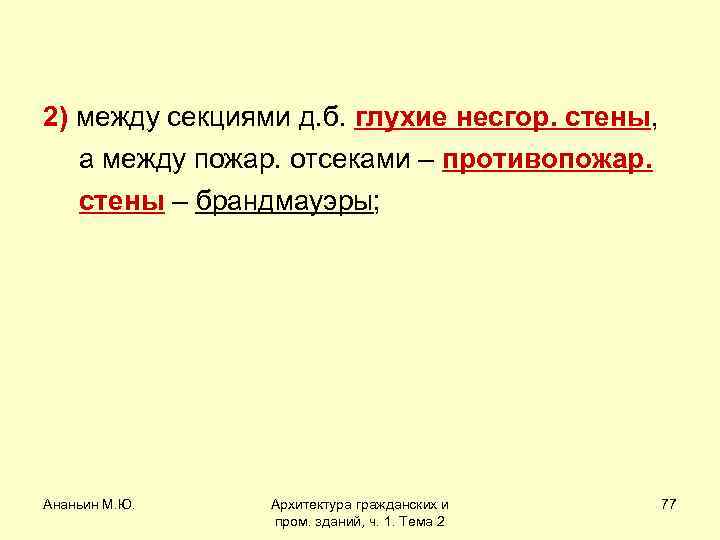

2) между секциями д. б. глухие несгор. стены, а между пожар. отсеками – противопожар. 2) между секциями д. б. глухие несгор. стены, а между пожар. отсеками – противопожар. стены – брандмауэры; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 77

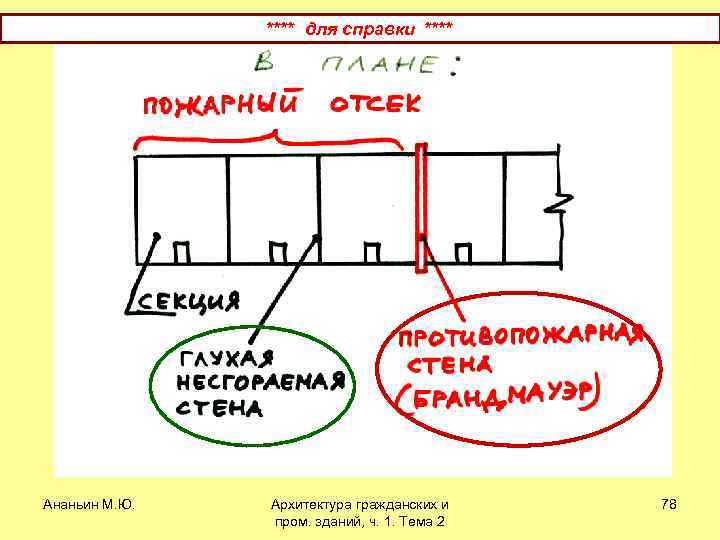

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. **** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 78

**** для справки **** Разделительная стена между секциями имеет высоту «до чердака» (EI 45) **** для справки **** Разделительная стена между секциями имеет высоту «до чердака» (EI 45) Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 79

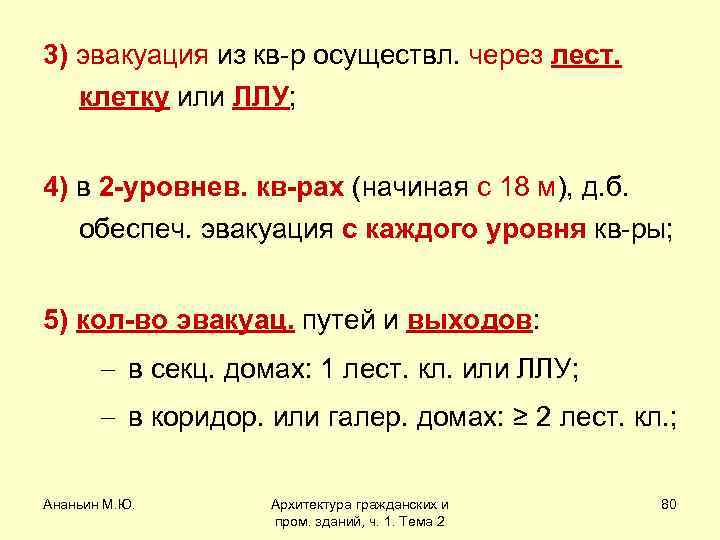

3) эвакуация из кв-р осуществл. через лест. клетку или ЛЛУ; 4) в 2 -уровнев. 3) эвакуация из кв-р осуществл. через лест. клетку или ЛЛУ; 4) в 2 -уровнев. кв-рах (начиная с 18 м), д. б. обеспеч. эвакуация с каждого уровня кв-ры; 5) кол-во эвакуац. путей и выходов: - в секц. домах: 1 лест. кл. или ЛЛУ; - в коридор. или галер. домах: ≥ 2 лест. кл. ; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 80

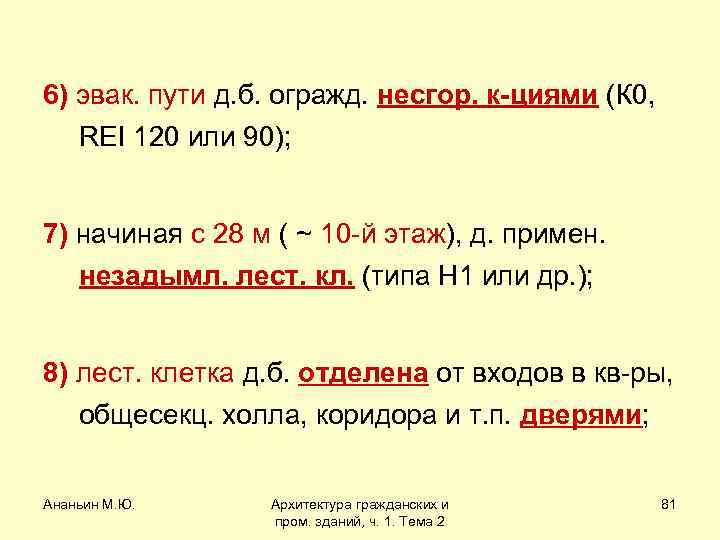

6) эвак. пути д. б. огражд. несгор. к-циями (К 0, REI 120 или 90); 6) эвак. пути д. б. огражд. несгор. к-циями (К 0, REI 120 или 90); 7) начиная с 28 м ( ~ 10 -й этаж), д. примен. незадымл. лест. кл. (типа Н 1 или др. ); 8) лест. клетка д. б. отделена от входов в кв-ры, общесекц. холла, коридора и т. п. дверями; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 81

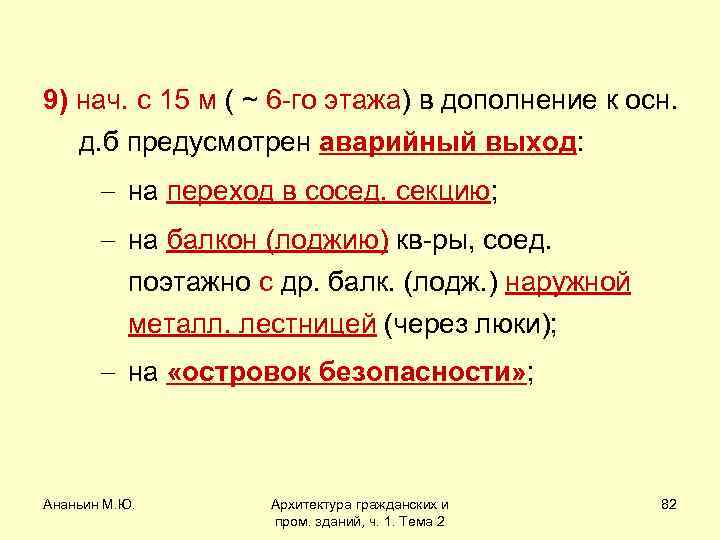

9) нач. с 15 м ( ~ 6 -го этажа) в дополнение к осн. 9) нач. с 15 м ( ~ 6 -го этажа) в дополнение к осн. д. б предусмотрен аварийный выход: - на переход в сосед. секцию; - на балкон (лоджию) кв-ры, соед. поэтажно с др. балк. (лодж. ) наружной металл. лестницей (через люки); - на «островок безопасности» ; Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 82

**** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. **** для справки **** Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 83

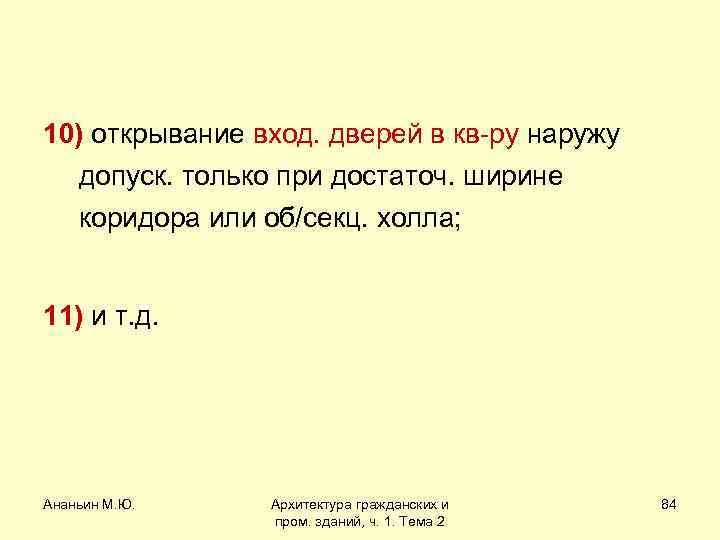

10) открывание вход. дверей в кв-ру наружу допуск. только при достаточ. ширине коридора или 10) открывание вход. дверей в кв-ру наружу допуск. только при достаточ. ширине коридора или об/секц. холла; 11) и т. д. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 84

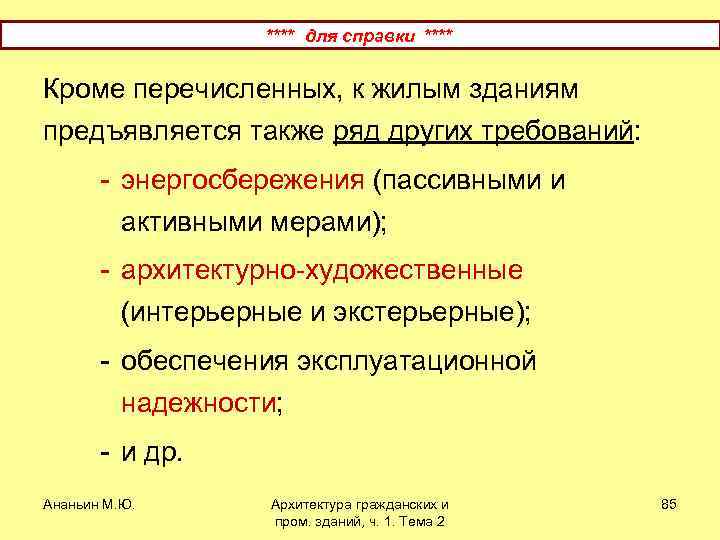

**** для справки **** Кроме перечисленных, к жилым зданиям предъявляется также ряд других требований: **** для справки **** Кроме перечисленных, к жилым зданиям предъявляется также ряд других требований: - энергосбережения (пассивными и активными мерами); - архитектурно-художественные (интерьерные и экстерьерные); - обеспечения эксплуатационной надежности; - и др. Ананьин М. Ю. Архитектура гражданских и пром. зданий, ч. 1. Тема 2 85
