Описание презентации Тема 11. Базы и банки данных. Информатика Для по слайдам

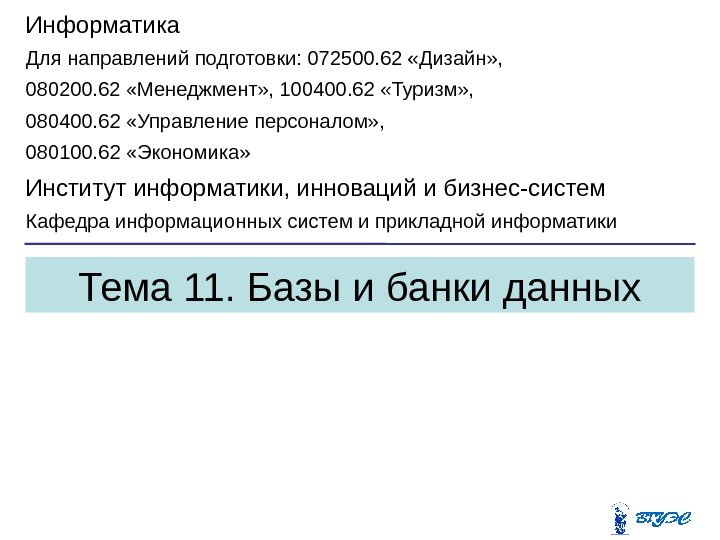

Тема 11. Базы и банки данных. Информатика Для направлений подготовки: 072500. 62 «Дизайн» ,  080200.Тема 11. Базы и банки данных. Информатика Для направлений подготовки: 072500. 62 «Дизайн» , 080200. 62 «Менеджмент» , 100400. 62 «Туризм» , 080400. 62 «Управление персоналом» , 080100. 62 «Экономика» Институт информатики, инноваций и бизнес-систем Кафедра информационных систем и прикладной информатики

Банк данных – это система специальным образом организованных данных,  программных,  технических,  языковых, Банк данных – это система специальным образом организованных данных, программных, технических, языковых, организационно-методических средств, предназначенных для обеспечения централизованного накопления и коллективного многоцелевого использования данных. Банк данных – современная форма организации хранения и доступа к информации

Структура банка данных БАНК ДАННЫХ Вычислительная система База данных Система управления базой данных (СУБД) Администратор базыСтруктура банка данных БАНК ДАННЫХ Вычислительная система База данных Система управления базой данных (СУБД) Администратор базы данных Операционная система Технические средства Словарь данных Обслуживающий персонал

База данных (БД) – это поименованная совокупность структурированных данных,  относящихся к определенной предметной области. База данных (БД) – это поименованная совокупность структурированных данных, относящихся к определенной предметной области. Структурирование – это введение соглашений о способах представления данных. Система управления базой данных (СУБД) – комплекс программных средств, необходимых для создания баз данных, поддержания их в актуальном состоянии и организации поиска в них необходимой информации.

Модели данных Модель данных – совокупность структур данных и операций их обработки.  С помощью моделиМодели данных Модель данных – совокупность структур данных и операций их обработки. С помощью модели данных могут быть представлены объекты предметной области и взаимосвязи между ними.

Типы моделей данных СУБД основываются на использовании моделей данных:  Иерархической Сетевой Реляционной Комбинации этих моделейТипы моделей данных СУБД основываются на использовании моделей данных: Иерархической Сетевой Реляционной Комбинации этих моделей

Иерархическая модель данных организует данные в виде древовидной структуры и является реализацией логических связей:  родо-видовыхИерархическая модель данных организует данные в виде древовидной структуры и является реализацией логических связей: родо-видовых отношений или отношений «целое – часть» . А В 1 В 2 В 5 В 3 В 4 Уровень 1 Уровень 2 Уровень 3 С 1 С 2 С 4 С 3 С 5 С 6 С 7 С

Пример иерархической структуры БД 111 Петрова И. Т. 112 Зайцев Р. В. 113 Никулин К. Л.Пример иерархической структуры БД 111 Петрова И. Т. 112 Зайцев Р. В. 113 Никулин К. Л. 98795 Сидоров Андрей Петрович 97695 Черняева Юлия Николаевна 98495 Дроздов Константин Ивановна 071900 Экономической информатики Иванов И. В. Институт ( специальность , название, директор) Группа ( номер , староста) Студент ( номер зачетной книжки , фамилия, имя, отчество)

Сетевая модель данных В сетевой модели каждый элемент может быть связан с любым другим элементом. АСетевая модель данных В сетевой модели каждый элемент может быть связан с любым другим элементом. А С E GВ D H L

Пример сетевой структуры БД 87695 Иванов 111 85495  Петров 112 87495 Сидоров 113 Студент (Пример сетевой структуры БД 87695 Иванов 111 85495 Петров 112 87495 Сидоров 113 Студент ( номер зачетной книжки , фамилия, группа) 1006 Сергеев П. И. Информатика 1009 Некрасова Г. П. Экономика 1008 Кириллова В. П. Экология 1005 Павлова И. М. История. Работа ( шифр , руководитель, область)

Реляционная модель данных Реляционная модель ориентирована на организацию данных в виде двумерных таблиц.  Реляционная таблицаРеляционная модель данных Реляционная модель ориентирована на организацию данных в виде двумерных таблиц. Реляционная таблица представляет двумерный массив и обладает свойствами: Каждый элемент таблицы – один элемент данных Все столбцы в таблице однородные, т. е. все элементы в столбце имеют одинаковый тип (числовой, символьный и т. д. ) и длину Каждый столбец имеет уникальное имя Одинаковые строки в таблице отсутствуют Порядок следования строк и столбцов может быть произвольным Пример реляционной таблицы 11314. 04. 76 Борисович. Андрей. Анохин 16693 11215. 03. 75 Владимировн а. Анна. Петрова 16593 11101. 76 Михайлович. Петр. Сергеев 16493 Группа. Дата рождения. Отчество. Имя. Фамилия№ личного дела

Структурные элементы базы данных Поле – элементарная единица логической организации данных.  Для описания поля используютсяСтруктурные элементы базы данных Поле – элементарная единица логической организации данных. Для описания поля используются характеристики: Имя Тип Длина Точность Запись – совокупность логически связанных полей Таблица – совокупность записей одной структуры. Имя поля 4 Имя поля 3 Имя поля 2 Имя поля 1 Запись Поле

 Каждая запись в реляционной модели имеет уникальное имя (первичный ключ).  Ключ однозначно идентифицирует запись Каждая запись в реляционной модели имеет уникальное имя (первичный ключ). Ключ однозначно идентифицирует запись среди множества других записей. 11314. 04. 76 Борисович. Андрей. Анохин 16693 11215. 03. 75 Владимировна. Анна. Петрова 16593 11101. 76 Михайлович. Петр. Сергеев 16493 Группа. Дата рождения. Отчество. Имя. Фамилия№ личного дела Ключевое поле. Структурные элементы базы данных
