Строение и физические свойства металлов и сплавов

  • Размер: 11.7 Mегабайта
  • Количество слайдов: 20

Описание презентации Строение и физические свойства металлов и сплавов по слайдам

Строение и физические свойства металлов и сплавов Строение и физические свойства металлов и сплавов

Классификация металлов Классификация металлов

КОБАЛЬТ КОБАЛЬТ

ГАЛИЙ ГАЛИЙ

Na +Механизм образования металлической связи Na Na. Na + Na. Na Na +Na + Na NaNa +Механизм образования металлической связи Na Na. Na + Na. Na Na +Na + Na Na Na + Металлическая связь – это особый тип связи в металлах и сплавах между поло-жительно заряжен-ными ионами метал-лов за счет обобществленных электронов. Вещества с металлической связью имеют металлические кристаллические решетки Na +

Основные физические свойства Электропроводность  связана с направлен-ным движением элек-тронов при помещении металла в элек-трическое поле+Основные физические свойства Электропроводность связана с направлен-ным движением элек-тронов при помещении металла в элек-трическое поле+ -е→ е→

Основные физические свойства  Пластичность и ковкость металлов связана со смещением слоев кристаллической решетки относительно другаОсновные физические свойства Пластичность и ковкость металлов связана со смещением слоев кристаллической решетки относительно друга

Основные физические свойства Температура плавления Плотность металлов Основные физические свойства Температура плавления Плотность металлов

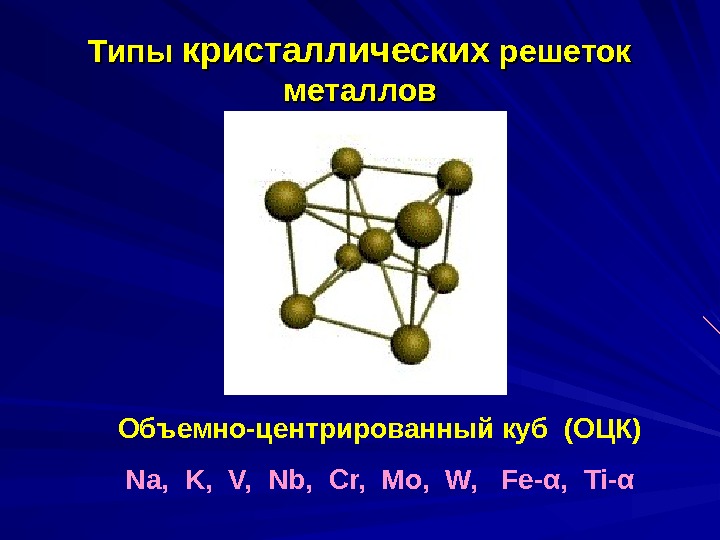

Типы кристаллических решеток металлов Объемно-центрированный куб (ОЦК)  Na, K, V, Nb, Cr, Mo, W, Типы кристаллических решеток металлов Объемно-центрированный куб (ОЦК) Na, K, V, Nb, Cr, Mo, W, Fe- α , Ti- α

Типы кристаллических решеток металлов Гране-центрированный куб (ГЦК)  Ag,  Au,  Pt, Cu,  Al,Типы кристаллических решеток металлов Гране-центрированный куб (ГЦК) Ag, Au, Pt, Cu, Al, Pb, Ni , Fe- γ

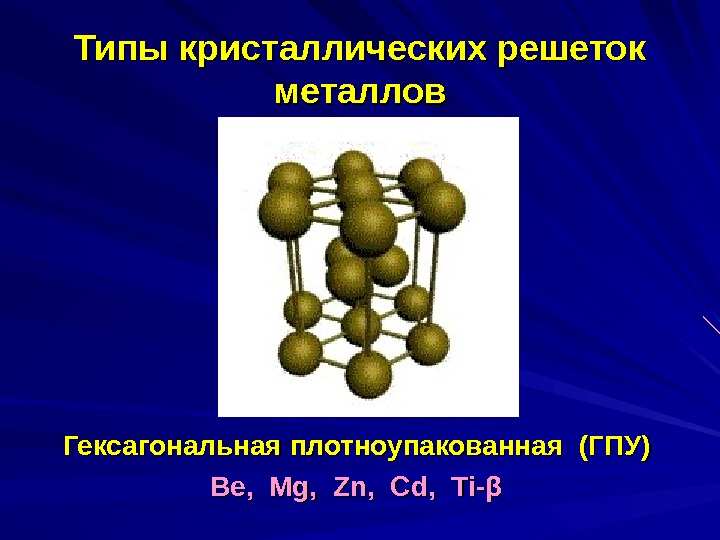

Типы кристаллических решеток металлов Гексагональная плотноупакованная (ГПУ)  Be,  Mg,  Zn,  Cd ,Типы кристаллических решеток металлов Гексагональная плотноупакованная (ГПУ) Be, Mg, Zn, Cd , , Ti- ββ

Поликристаллическое строение металлов Зерно Субзерно или фрагмент Блоки Поликристаллическое строение металлов Зерно Субзерно или фрагмент Блоки

Дефекты кристаллического строения В природе редко встречаются твердые тела – правильные  монокристаллы.  Реальные металлы,Дефекты кристаллического строения В природе редко встречаются твердые тела – правильные монокристаллы. Реальные металлы, как правило, — дефектные поликристаллы. Основные дефекты кристаллического строения – вакансии, внедренные атомы и межкристаллитные границы.

Дефекты кристаллического строения Замещенный атом   Внедренный атом Дефекты кристаллического строения Замещенный атом Внедренный атом

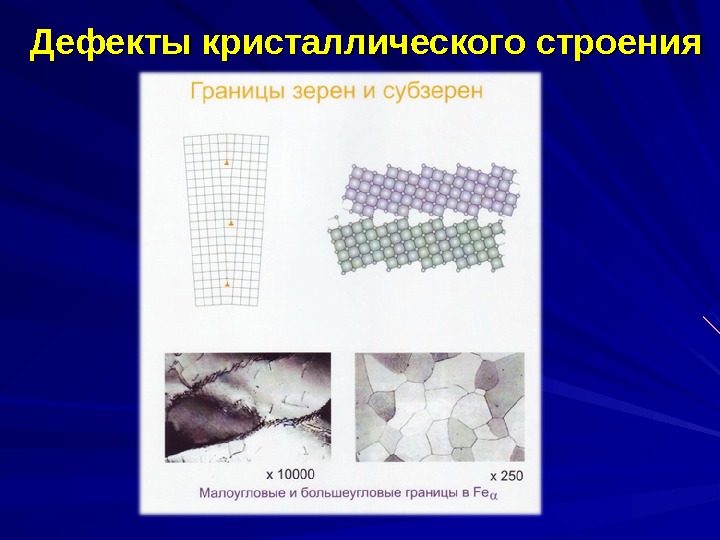

Дефекты кристаллического строения Дефекты кристаллического строения

Дефекты кристаллического строения Дефекты кристаллического строения

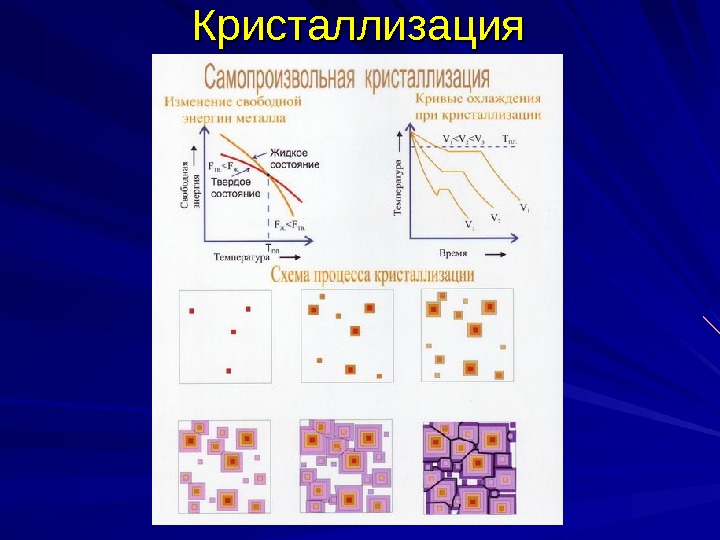

Кристаллизация Кристаллизация
