Статус ВЭПП-2000 Шатунов Ю. М. Научная сессия ИЯФ 17 января 2003 г. Статус ВЭПП-2000 Шатунов Ю. М. Научная сессия ИЯФ 17 января 2003 г.

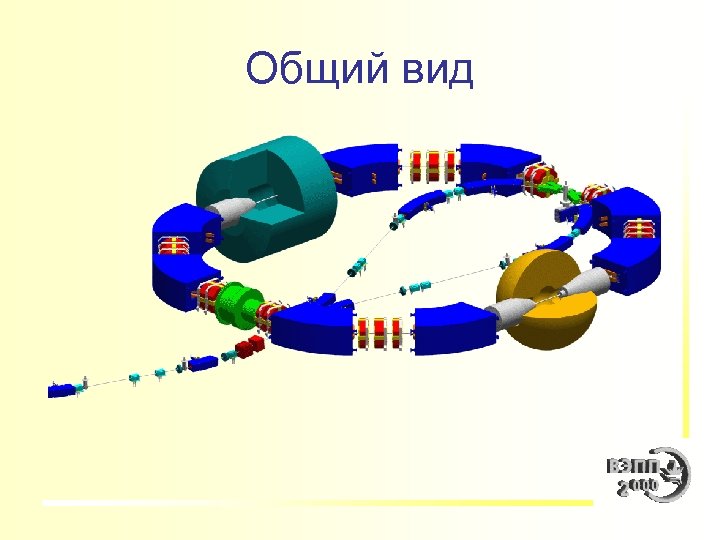

Общий вид Общий вид

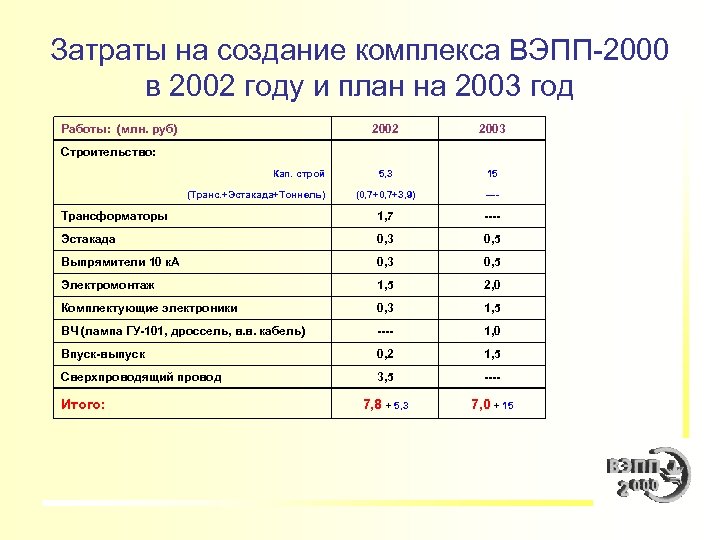

Затраты на создание комплекса ВЭПП-2000 в 2002 году и план на 2003 год Работы: Затраты на создание комплекса ВЭПП-2000 в 2002 году и план на 2003 год Работы: (млн. руб) 2002 2003 5, 3 15 (0, 7+3, 9) ---- Трансформаторы 1, 7 ---- Эстакада 0, 3 0, 5 Выпрямители 10 к. А 0, 3 0, 5 Электромонтаж 1, 5 2, 0 Комплектующие электроники 0, 3 1, 5 ВЧ (лампа ГУ-101, дроссель, в. в. кабель) ---- 1, 0 Впуск-выпуск 0, 2 1, 5 Сверхпроводящий провод 3, 5 ---- 7, 8 + 5, 3 7, 0 + 15 Строительство: Кап. строй (Транс. +Эстакада+Тоннель) Итого:

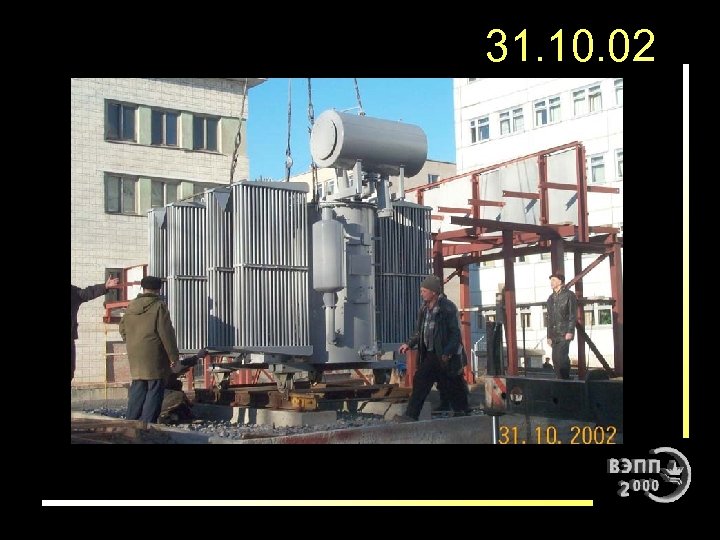

31. 10. 02 31. 10. 02

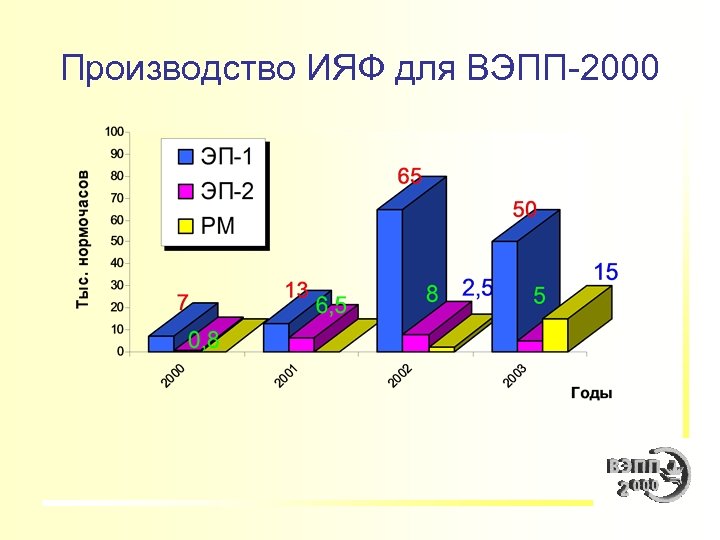

Производство ИЯФ для ВЭПП-2000 Производство ИЯФ для ВЭПП-2000

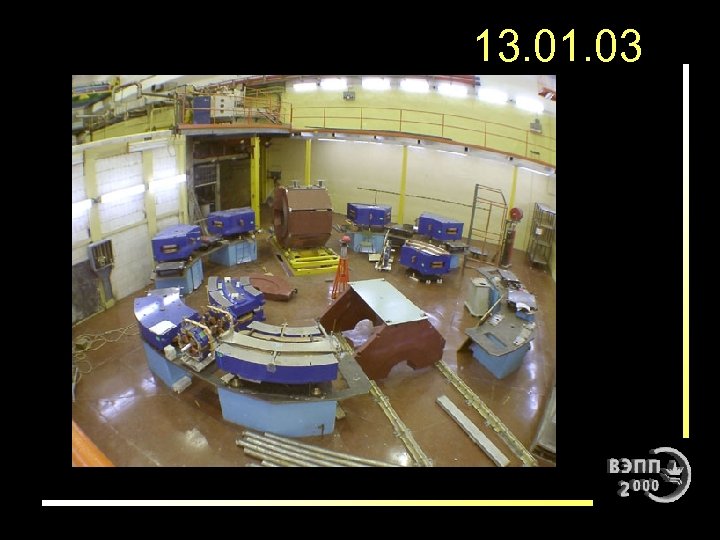

13. 01. 03 13. 01. 03

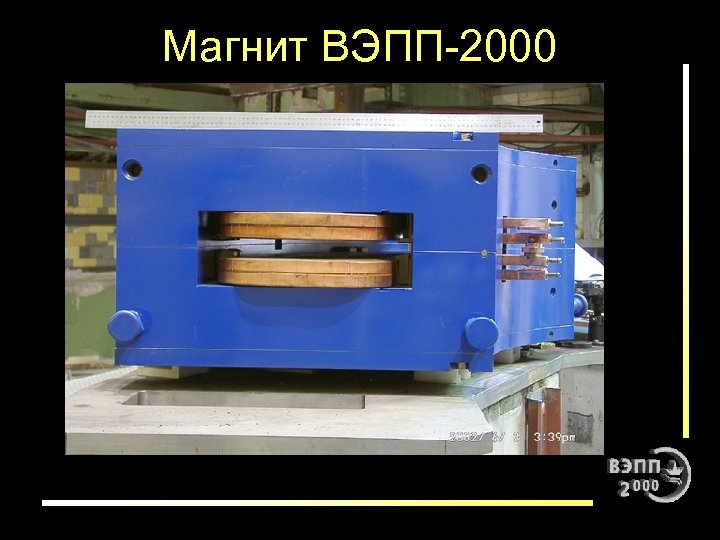

Магнит ВЭПП-2000 Магнит ВЭПП-2000

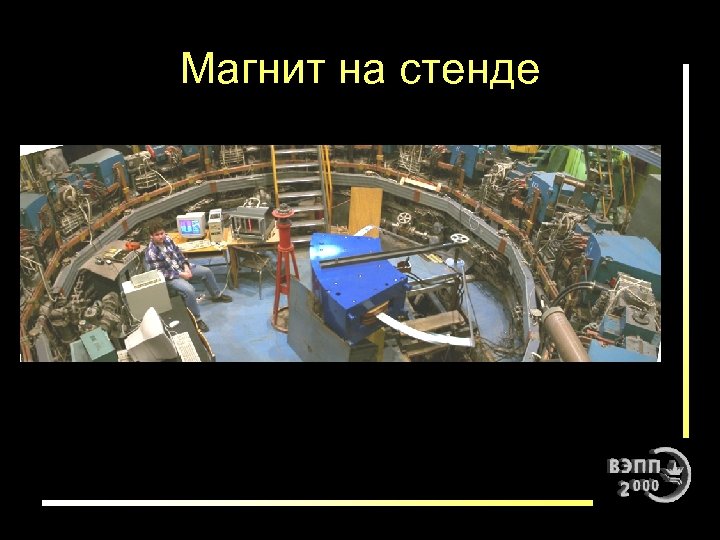

Магнит на стенде Магнит на стенде

Магнитные измерения Магнитные измерения

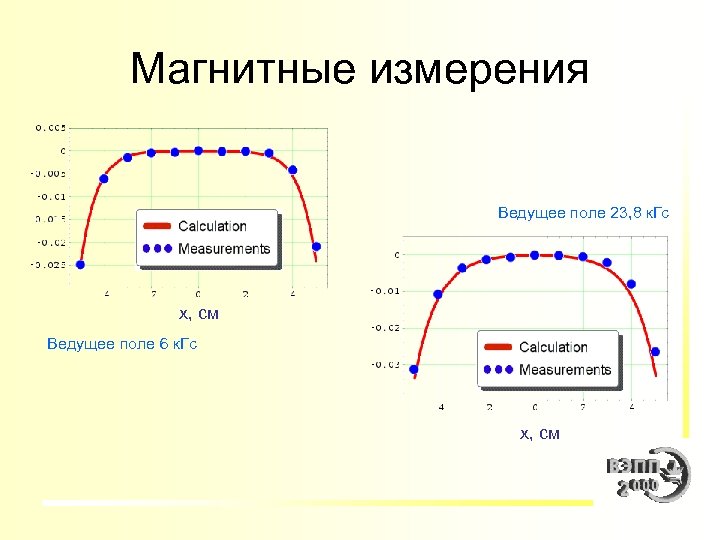

Магнитные измерения Ведущее поле 23, 8 к. Гс х, см Ведущее поле 6 к. Магнитные измерения Ведущее поле 23, 8 к. Гс х, см Ведущее поле 6 к. Гс х, см

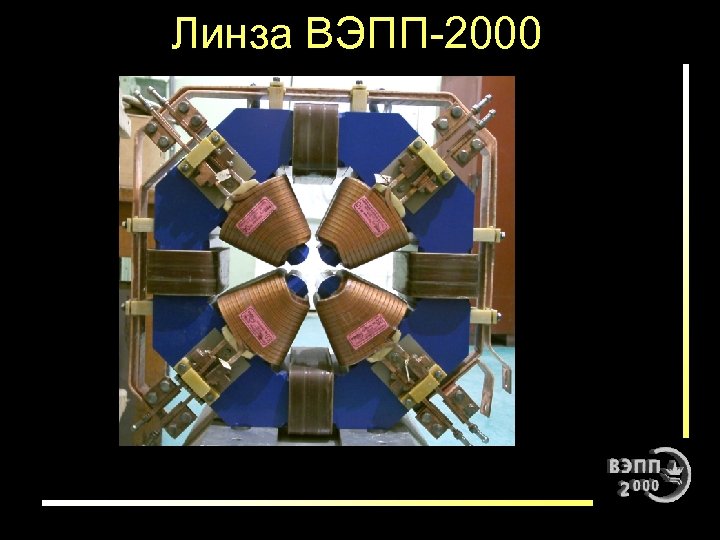

Линза ВЭПП-2000 Линза ВЭПП-2000

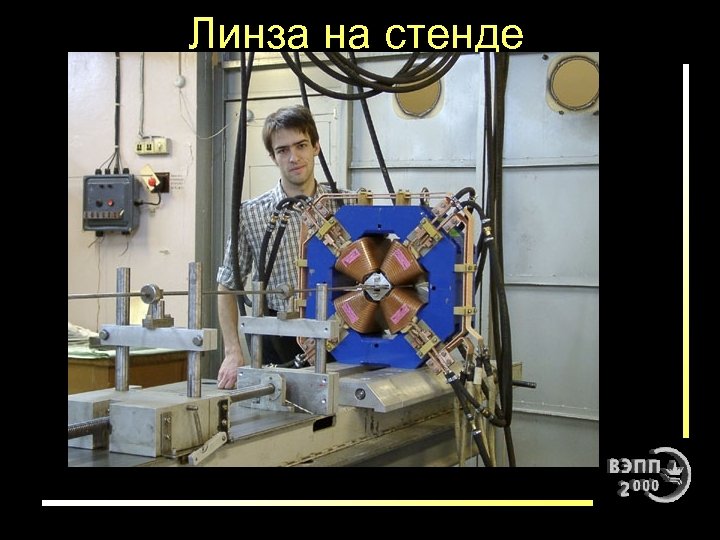

Линза на стенде Линза на стенде

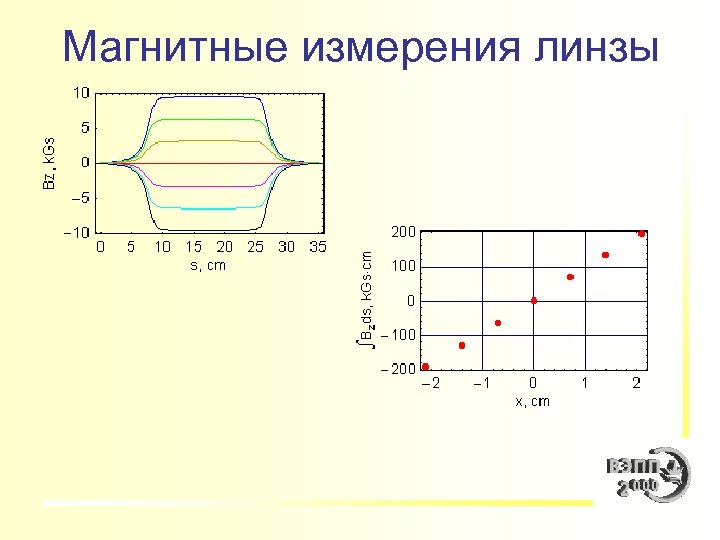

Магнитные измерения линзы Магнитные измерения линзы

Магнитные измерения линзы Магнитные измерения линзы

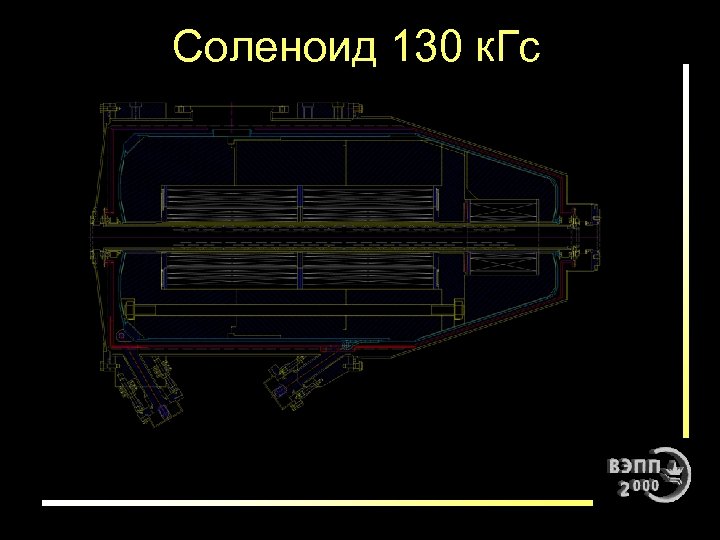

Соленоид 130 к. Гс Соленоид 130 к. Гс

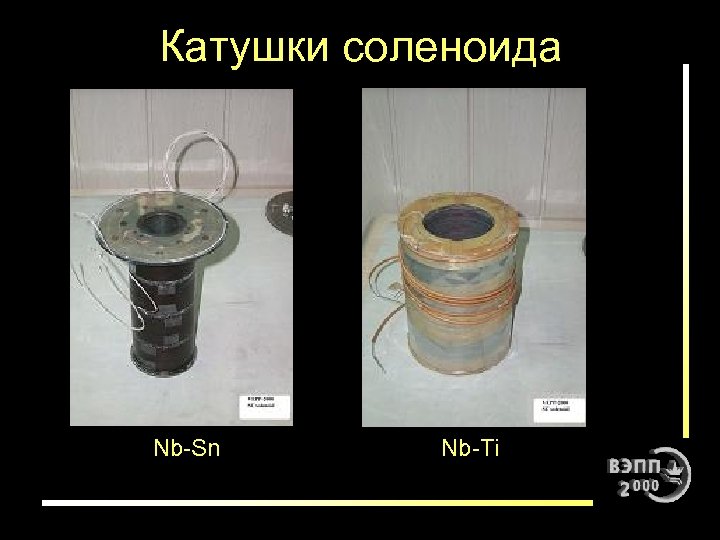

Катушки соленоида Nb-Sn Nb-Ti Катушки соленоида Nb-Sn Nb-Ti

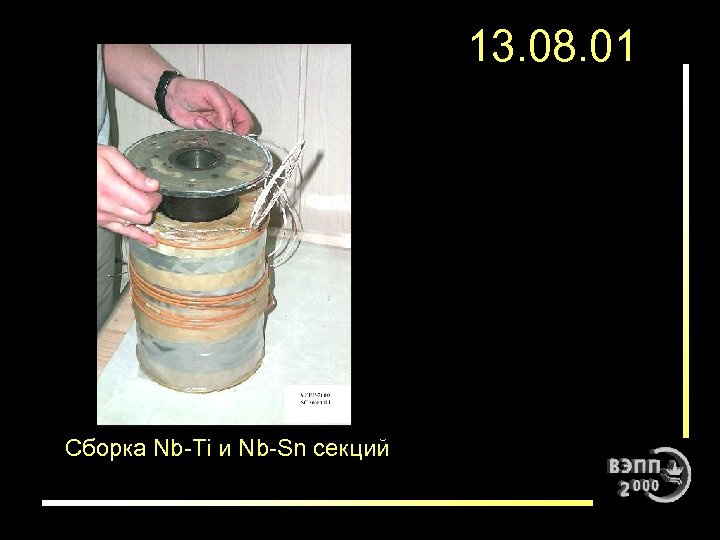

13. 08. 01 Сборка Nb-Ti и Nb-Sn секций 13. 08. 01 Сборка Nb-Ti и Nb-Sn секций

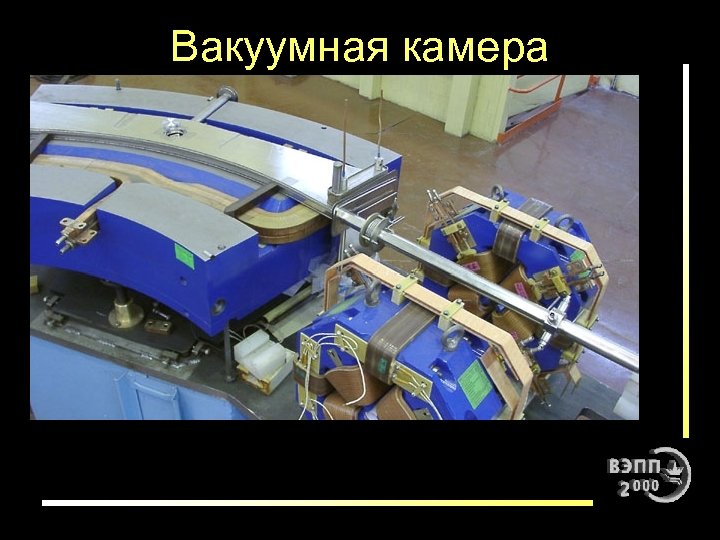

Вакуумная камера Вакуумная камера

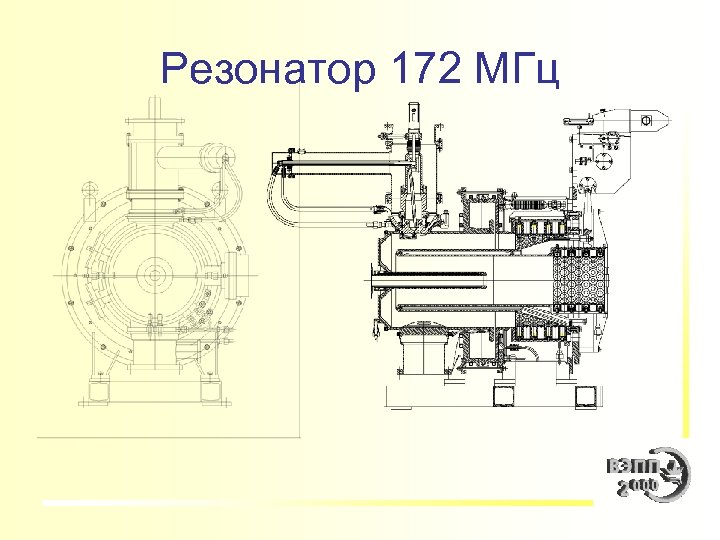

Резонатор 172 МГц Резонатор 172 МГц

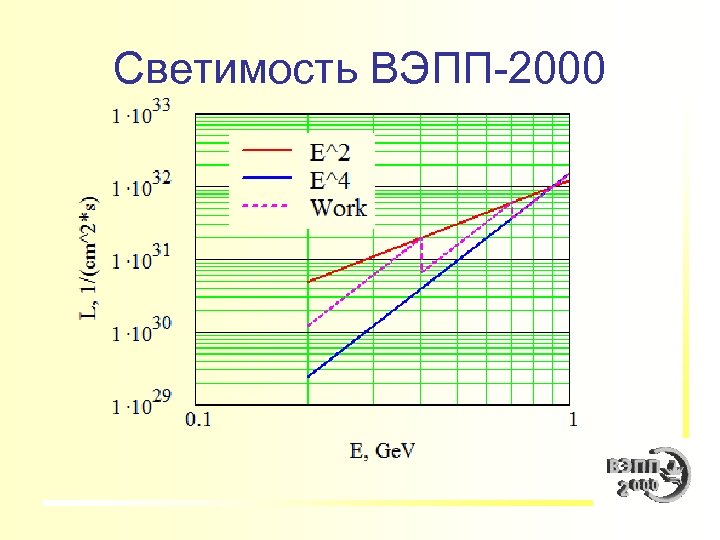

Светимость ВЭПП-2000 Светимость ВЭПП-2000

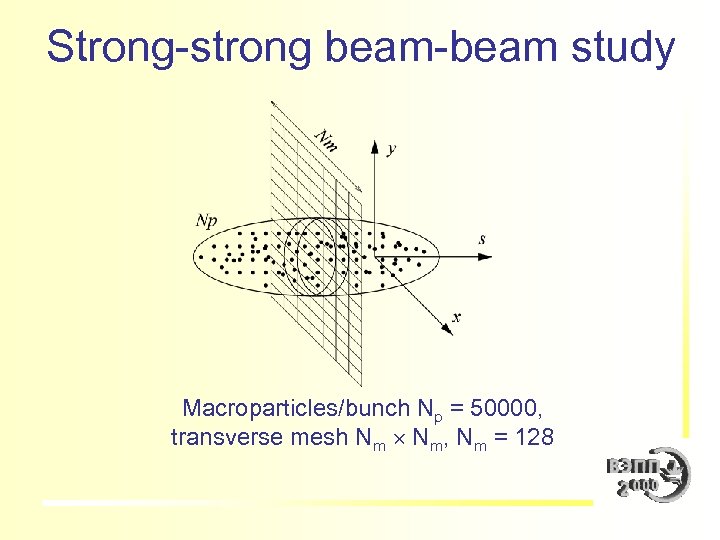

Strong-strong beam-beam study Macroparticles/bunch Np = 50000, transverse mesh Nm Nm, Nm = 128 Strong-strong beam-beam study Macroparticles/bunch Np = 50000, transverse mesh Nm Nm, Nm = 128

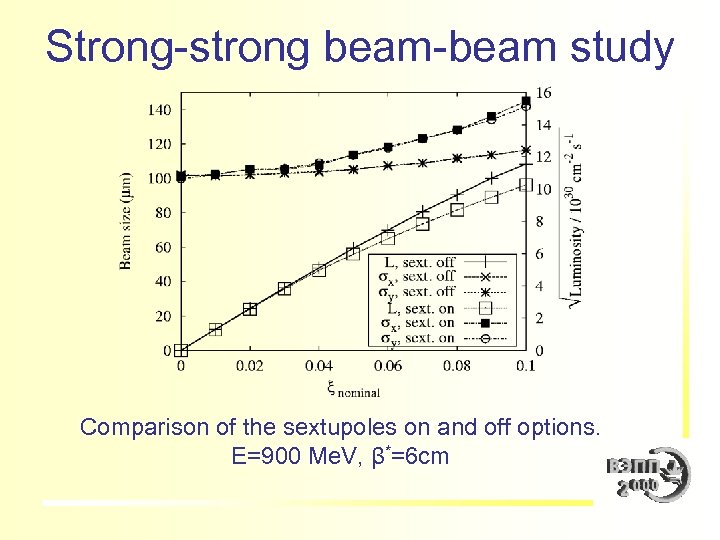

Strong-strong beam-beam study Comparison of the sextupoles on and off options. E=900 Me. V, Strong-strong beam-beam study Comparison of the sextupoles on and off options. E=900 Me. V, β*=6 cm

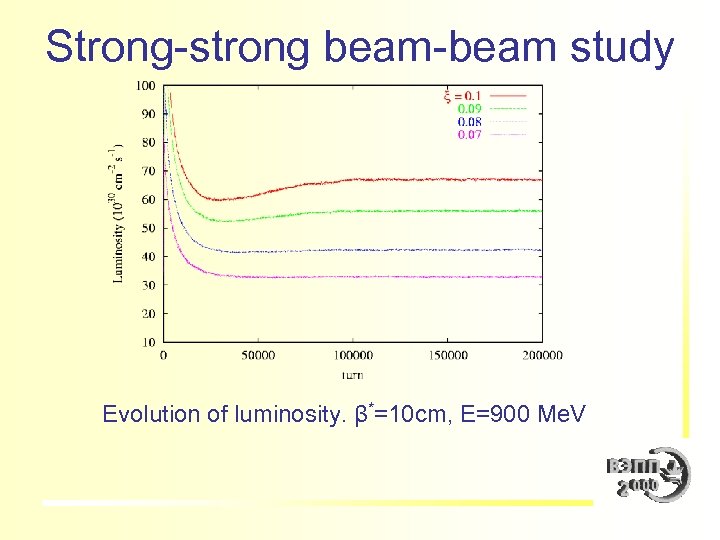

Strong-strong beam-beam study Evolution of luminosity. β*=10 cm, E=900 Me. V Strong-strong beam-beam study Evolution of luminosity. β*=10 cm, E=900 Me. V

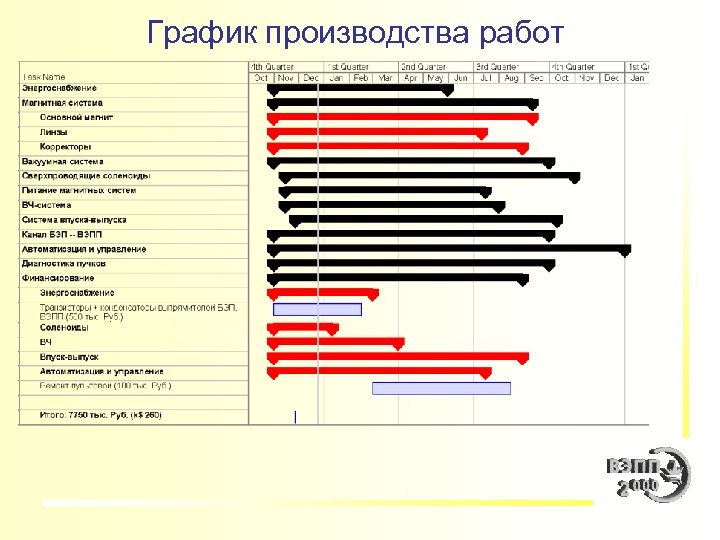

График производства работ График производства работ
