Создание печатной платы Создание печатной платы

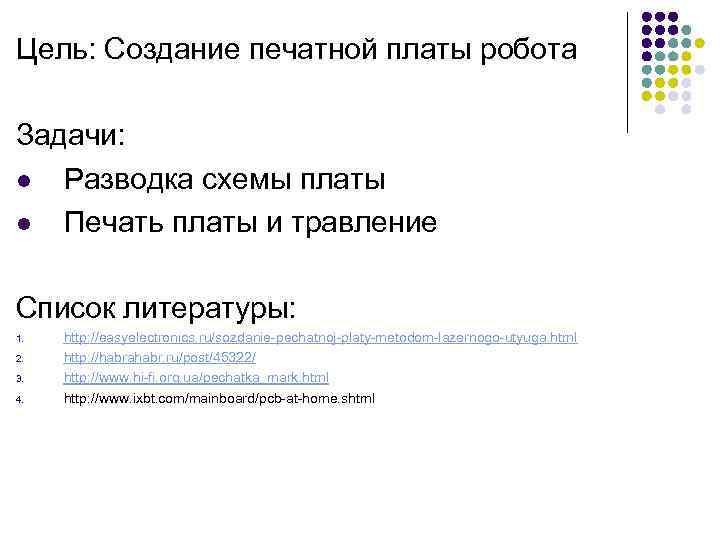

Цель: Создание печатной платы робота Задачи: l Разводка схемы платы l Печать платы и Цель: Создание печатной платы робота Задачи: l Разводка схемы платы l Печать платы и травление Список литературы: 1. 2. 3. 4. http: //easyelectronics. ru/sozdanie-pechatnoj-platy-metodom-lazernogo-utyuga. html http: //habrahabr. ru/post/45322/ http: //www. hi-fi. org. ua/pechatka_mark. html http: //www. ixbt. com/mainboard/pcb-at-home. shtml

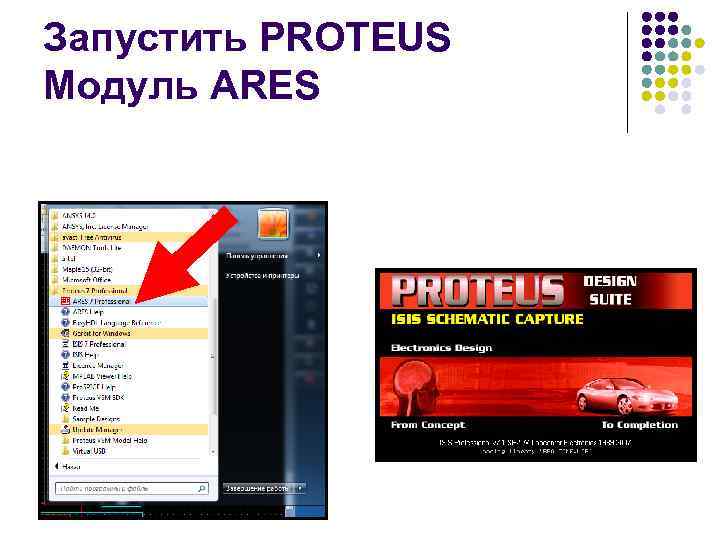

Запустить PROTEUS Модуль ARES Запустить PROTEUS Модуль ARES

Добавляем компоненты Добавляем компоненты

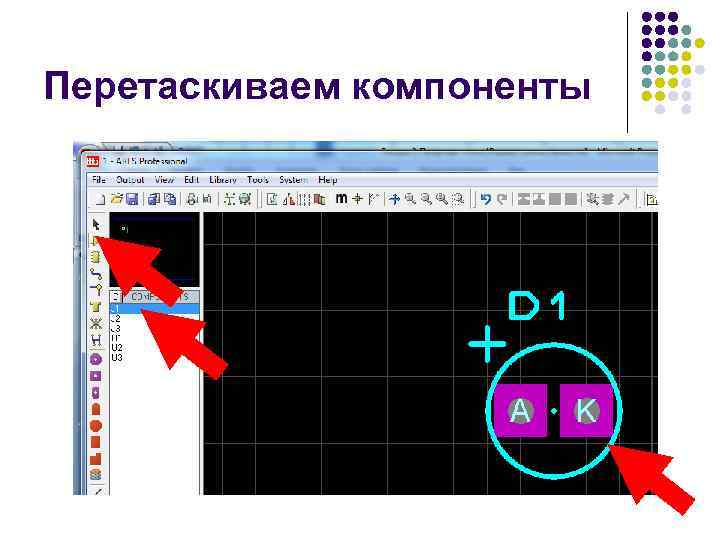

Перетаскиваем компоненты Перетаскиваем компоненты

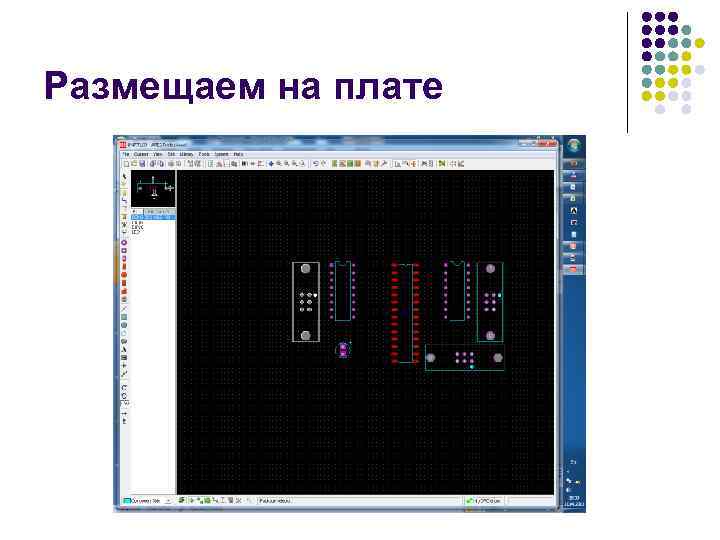

Размещаем на плате Размещаем на плате

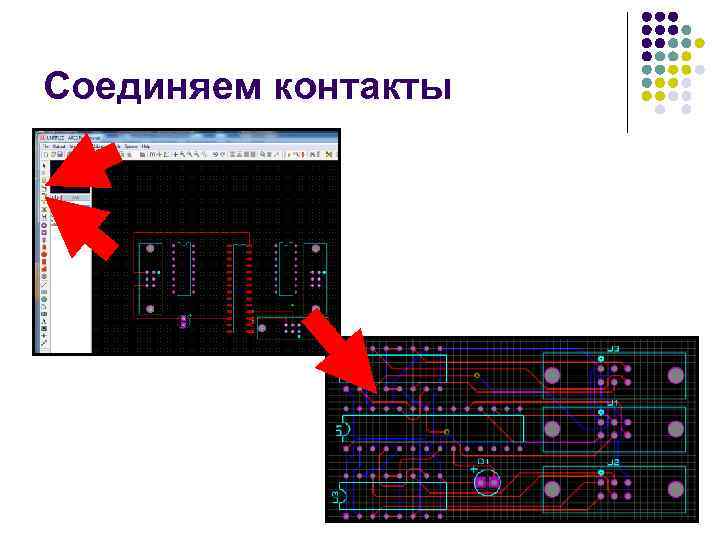

Соединяем контакты Соединяем контакты

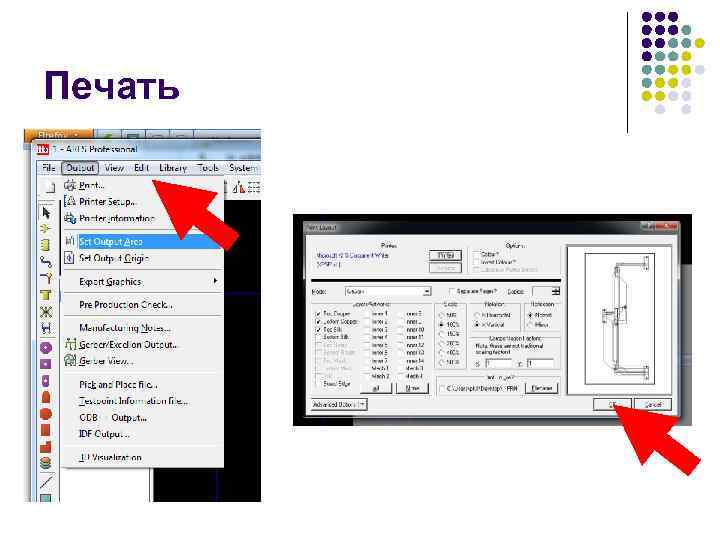

Печать Печать

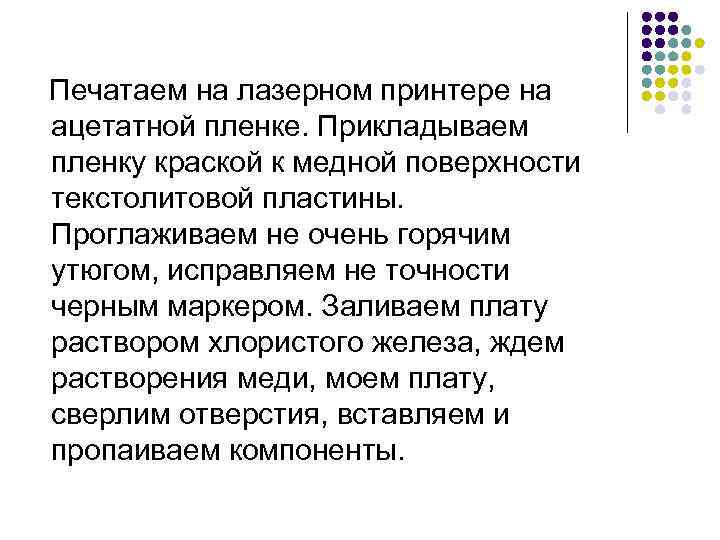

Печатаем на лазерном принтере на ацетатной пленке. Прикладываем пленку краской к медной поверхности текстолитовой Печатаем на лазерном принтере на ацетатной пленке. Прикладываем пленку краской к медной поверхности текстолитовой пластины. Проглаживаем не очень горячим утюгом, исправляем не точности черным маркером. Заливаем плату раствором хлористого железа, ждем растворения меди, моем плату, сверлим отверстия, вставляем и пропаиваем компоненты.

Палата готова! Спасибо за внимание. Палата готова! Спасибо за внимание.
