СМП Строительно-монтажный пистолет СМП Строительно-монтажный пистолет

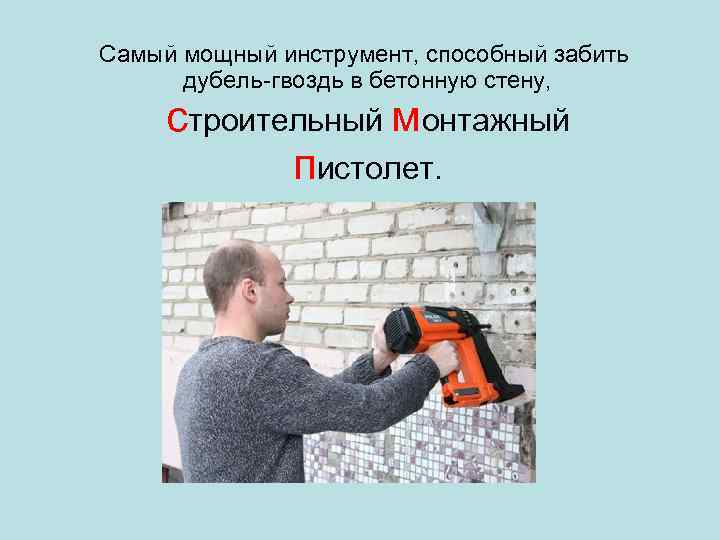

 Самый мощный инструмент, способный забить дубель-гвоздь в бетонную стену, строительный монтажный пистолет. Самый мощный инструмент, способный забить дубель-гвоздь в бетонную стену, строительный монтажный пистолет.

Ведущие производители СМП • ТОЗ • Ramset • Hilti • Skil • Black&Decker • Ведущие производители СМП • ТОЗ • Ramset • Hilti • Skil • Black&Decker • Bosch • Metabo • Paslode • Be. A • Josef Kihlberg • Senco

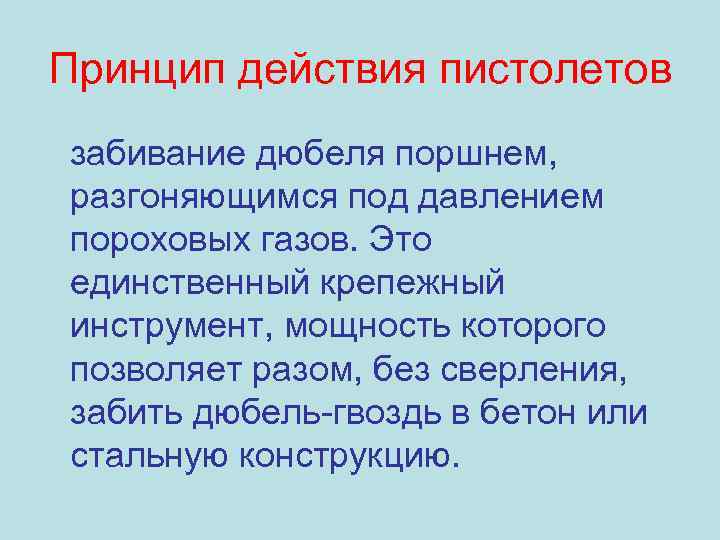

Принцип действия пистолетов забивание дюбеля поршнем, разгоняющимся под давлением пороховых газов. Это единственный крепежный Принцип действия пистолетов забивание дюбеля поршнем, разгоняющимся под давлением пороховых газов. Это единственный крепежный инструмент, мощность которого позволяет разом, без сверления, забить дюбель-гвоздь в бетон или стальную конструкцию.

Принцип действия пистолета 1. пороховой патрон 2. Ударный поршень 3. Ствол 4. Дубель-гвоздь 5. Принцип действия пистолета 1. пороховой патрон 2. Ударный поршень 3. Ствол 4. Дубель-гвоздь 5. Пример крепления

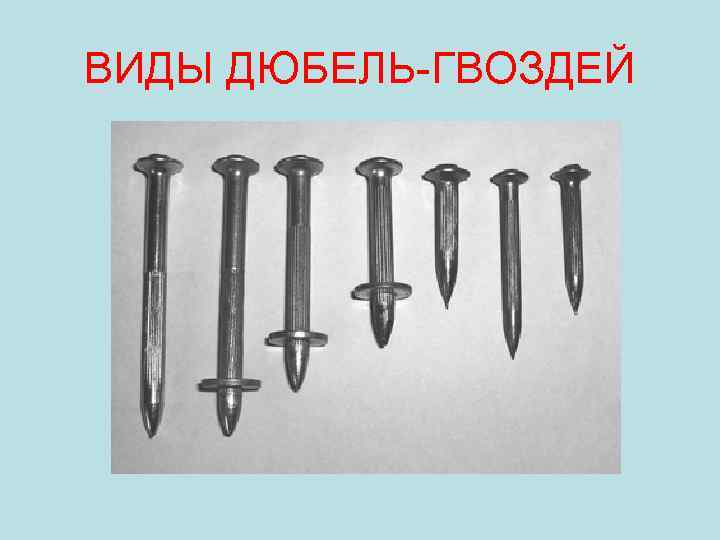

ВИДЫ ДЮБЕЛЬ-ГВОЗДЕЙ ВИДЫ ДЮБЕЛЬ-ГВОЗДЕЙ

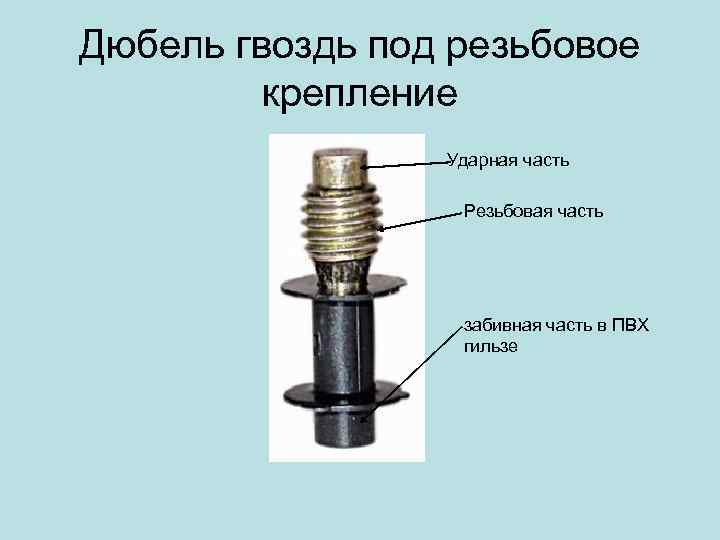

Дюбель гвоздь под резьбовое крепление Ударная часть Резьбовая часть забивная часть в ПВХ гильзе Дюбель гвоздь под резьбовое крепление Ударная часть Резьбовая часть забивная часть в ПВХ гильзе

ВИДЫ ДЮБЕЛЬ ГВОЗДЕЙ ВИДЫ ДЮБЕЛЬ ГВОЗДЕЙ

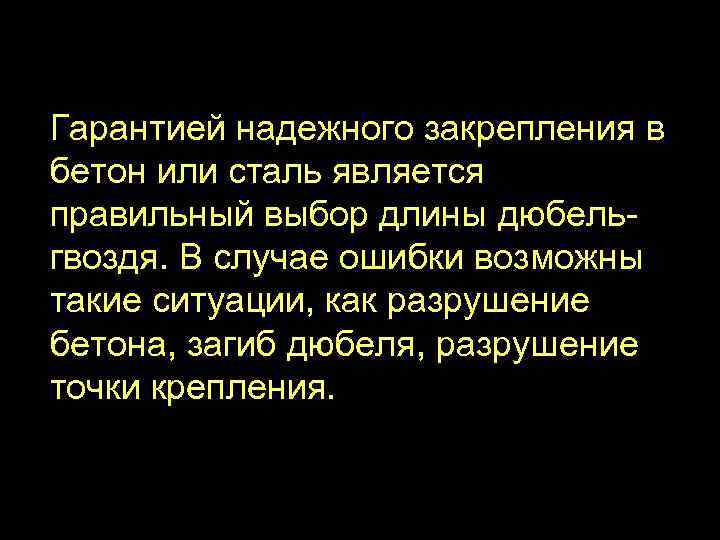

Гарантией надежного закрепления в бетон или сталь является правильный выбор длины дюбельгвоздя. В случае Гарантией надежного закрепления в бетон или сталь является правильный выбор длины дюбельгвоздя. В случае ошибки возможны такие ситуации, как разрушение бетона, загиб дюбеля, разрушение точки крепления.

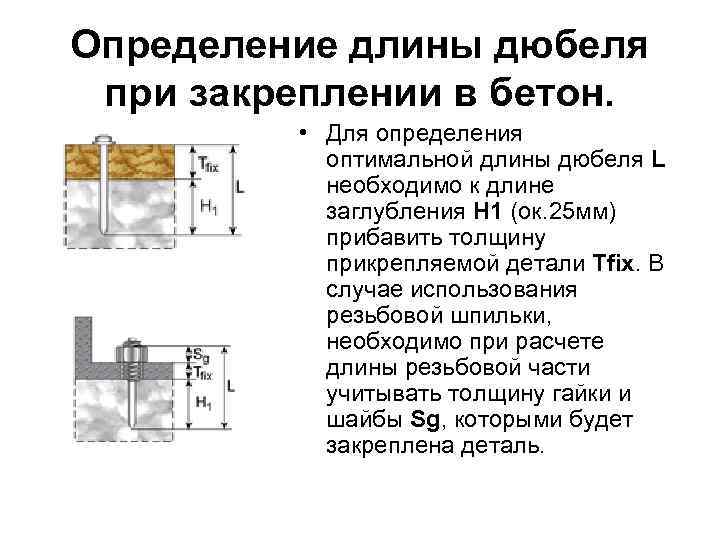

Определение длины дюбеля при закреплении в бетон. • Для определения оптимальной длины дюбеля L Определение длины дюбеля при закреплении в бетон. • Для определения оптимальной длины дюбеля L необходимо к длине заглубления H 1 (ок. 25 мм) прибавить толщину прикрепляемой детали Tfix. В случае использования резьбовой шпильки, необходимо при расчете длины резьбовой части учитывать толщину гайки и шайбы Sg, которыми будет закреплена деталь.

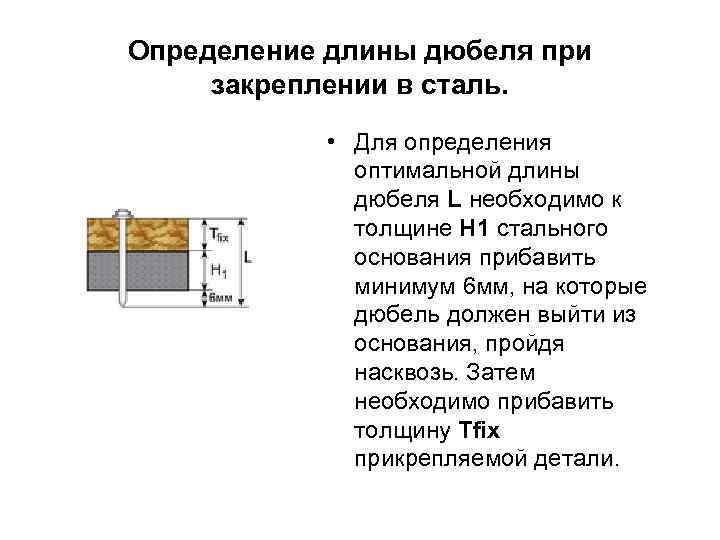

Определение длины дюбеля при закреплении в сталь. • Для определения оптимальной длины дюбеля L Определение длины дюбеля при закреплении в сталь. • Для определения оптимальной длины дюбеля L необходимо к толщине H 1 стального основания прибавить минимум 6 мм, на которые дюбель должен выйти из основания, пройдя насквозь. Затем необходимо прибавить толщину Tfix прикрепляемой детали.

Определение длины дюбеля при закреплении в сталь. • В случае использования резьбовой шпильки, необходимо Определение длины дюбеля при закреплении в сталь. • В случае использования резьбовой шпильки, необходимо при расчете длины резьбовой части учитывать толщину гайки и шайбы Sg, которыми будет закреплена деталь. Очень важно правильно подобрать длину стержня резьбовой шпильки. Она не должна быть намного больше, чем сумма толщины стального основания плюс 6 мм. В случае применения стержня большей длины дюбель, проходя через основание, полируется, насечка исчезает, и нагрузочная способность дюбеля значительно снижается.

СТРОИТЕЛЬНЫЕ ПАТРОНЫ СТРОИТЕЛЬНЫЕ ПАТРОНЫ

Патрон применяется в качестве источника энергии для поршневых монтажных пистолетов и других пороховых инструментов. Патрон применяется в качестве источника энергии для поршневых монтажных пистолетов и других пороховых инструментов.

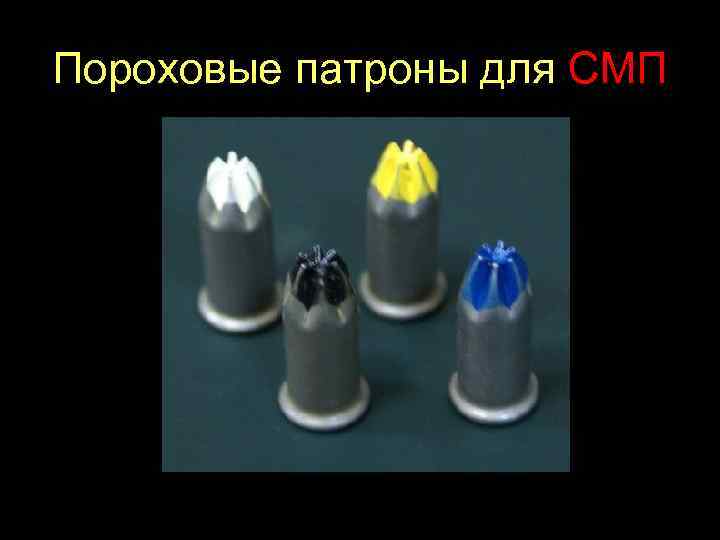

Пороховые патроны для СМП Пороховые патроны для СМП

Пороховые патроны для СМП Пороховые патроны для СМП

Строительные патроны Строительные патроны

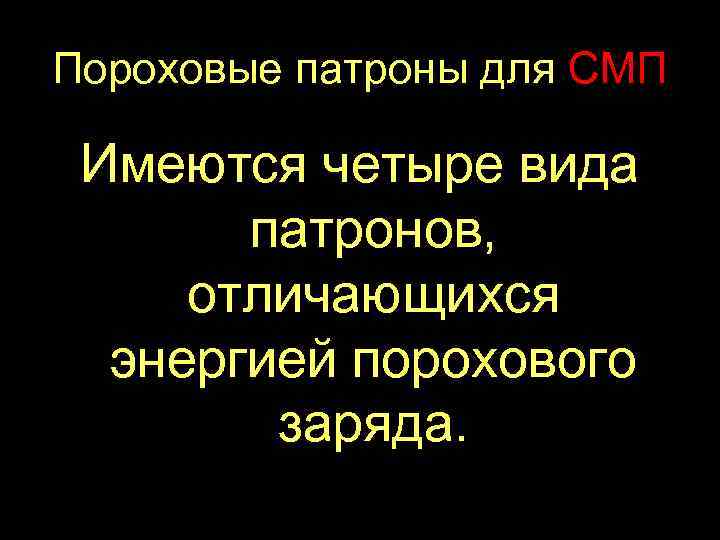

Пороховые патроны для СМП Имеются четыре вида патронов, отличающихся энергией порохового заряда. Пороховые патроны для СМП Имеются четыре вида патронов, отличающихся энергией порохового заряда.

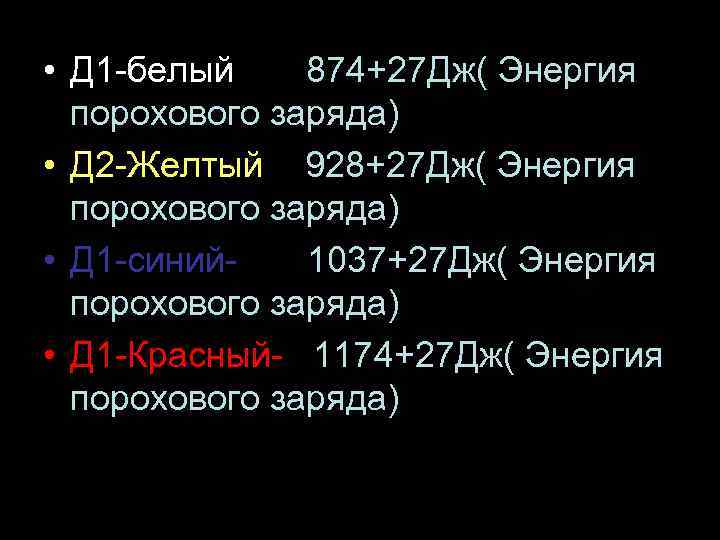

 • Д 1 -белый- 874+27 Дж( Энергия порохового заряда) • Д 2 -Желтый- • Д 1 -белый- 874+27 Дж( Энергия порохового заряда) • Д 2 -Желтый- 928+27 Дж( Энергия порохового заряда) • Д 1 -синий- 1037+27 Дж( Энергия порохового заряда) • Д 1 -Красный- 1174+27 Дж( Энергия порохового заряда)

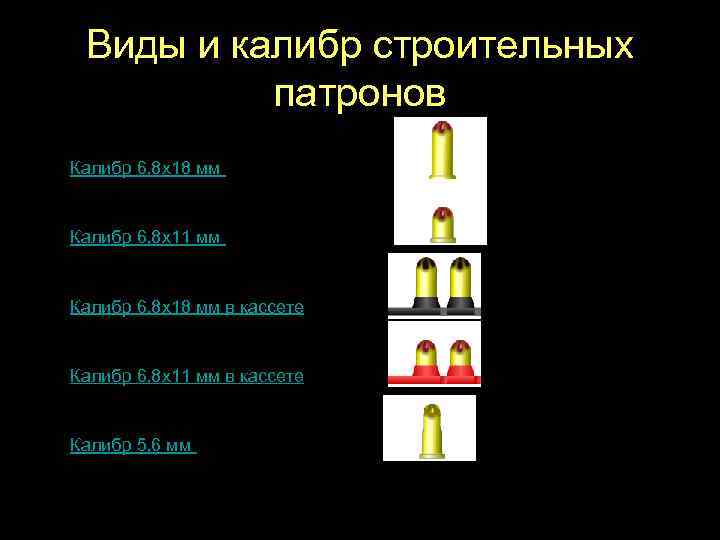

Виды и калибр строительных патронов Калибр 6, 8 х18 мм Калибр 6, 8 х11 Виды и калибр строительных патронов Калибр 6, 8 х18 мм Калибр 6, 8 х11 мм Калибр 6, 8 х18 мм в кассете Калибр 6, 8 х11 мм в кассете Калибр 5, 6 мм

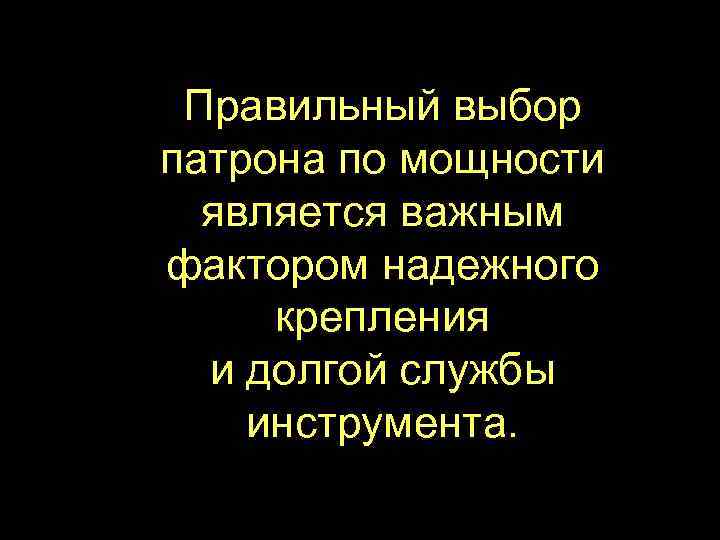

Правильный выбор патрона по мощности является важным фактором надежного крепления и долгой службы инструмента. Правильный выбор патрона по мощности является важным фактором надежного крепления и долгой службы инструмента.

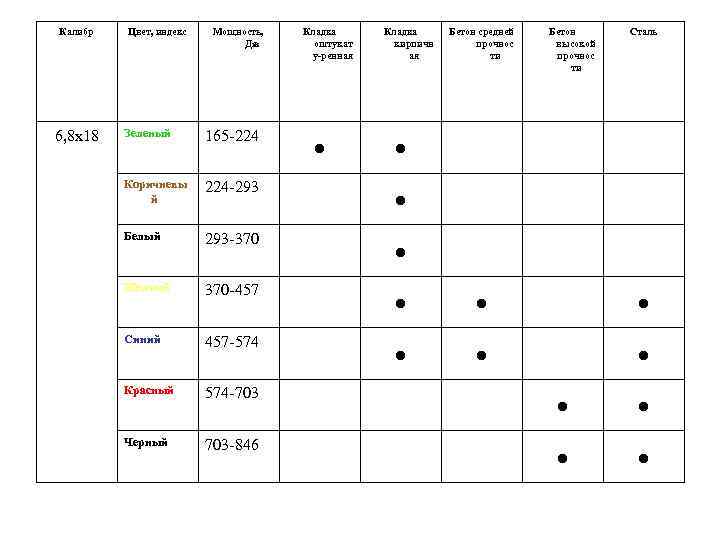

Калибр 6, 8 х18 Цвет, индекс Мощность, Дж Зеленый 165 -224 Коричневы й 224 Калибр 6, 8 х18 Цвет, индекс Мощность, Дж Зеленый 165 -224 Коричневы й 224 -293 Белый 293 -370 Желтый 370 -457 Синий 457 -574 Красный 574 -703 Черный 703 -846 Кладка оштукат у-ренная • Кладка кирпичн ая • • • Бетон средней прочнос ти Бетон высокой прочнос ти • • Сталь • •

 Пистолет ПЦ-84 - однозарядный, самовзводный, ручной монтажный инструмент с поршневым принципом забивки дюбеля Пистолет ПЦ-84 - однозарядный, самовзводный, ручной монтажный инструмент с поршневым принципом забивки дюбеля за счет использования энергии расширяющихся пороховых газов.

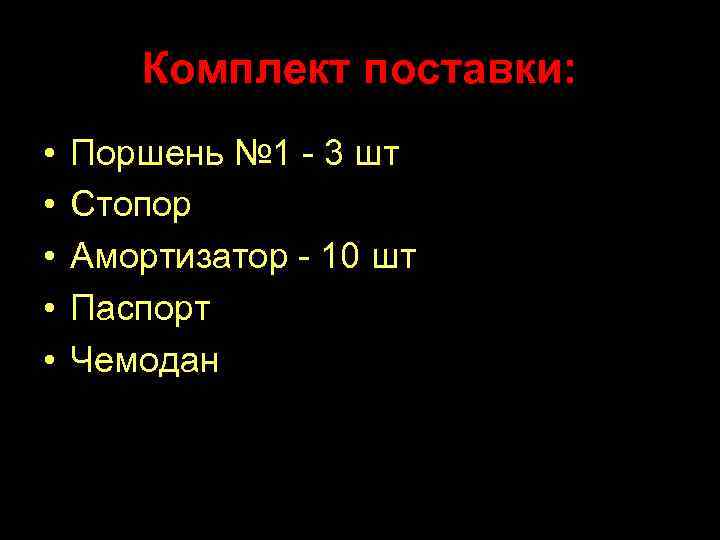

Комплект поставки: • • • Поршень № 1 - 3 шт Стопор Амортизатор - Комплект поставки: • • • Поршень № 1 - 3 шт Стопор Амортизатор - 10 шт Паспорт Чемодан

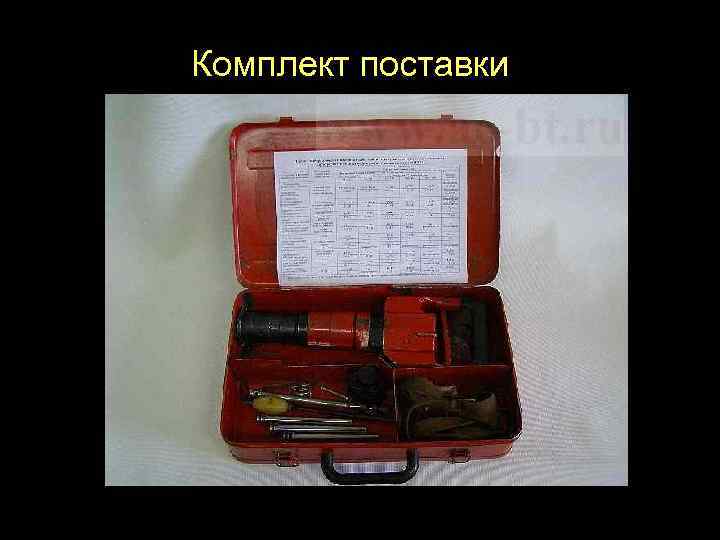

Комплект поставки Комплект поставки

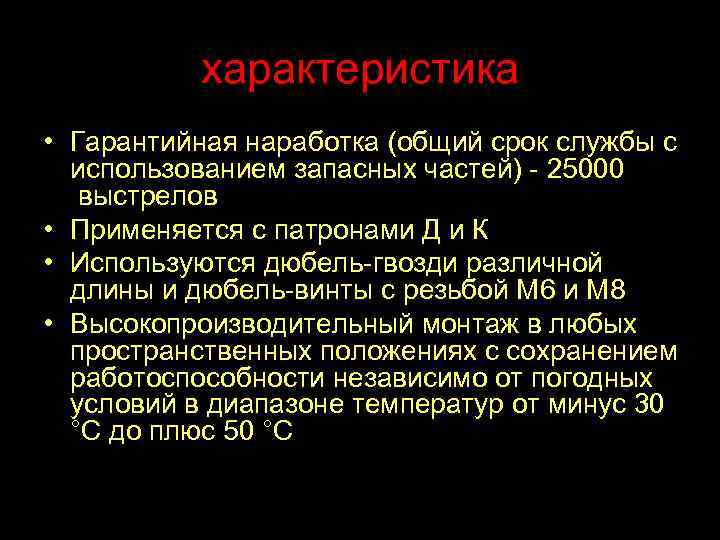

характеристика • Гарантийная наработка (общий срок службы с использованием запасных частей) - 25000 выстрелов характеристика • Гарантийная наработка (общий срок службы с использованием запасных частей) - 25000 выстрелов • Применяется с патронами Д и К • Используются дюбель-гвозди различной длины и дюбель-винты с резьбой М 6 и М 8 • Высокопроизводительный монтаж в любых пространственных положениях с сохранением работоспособности независимо от погодных условий в диапазоне температур от минус 30 °С до плюс 50 °С

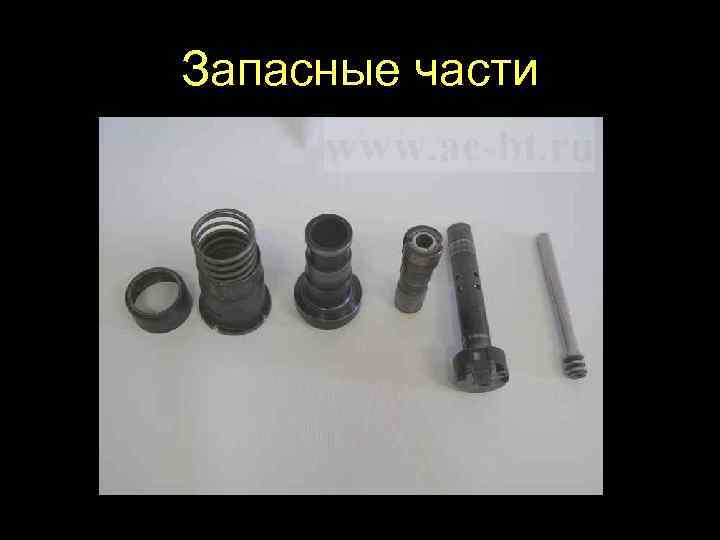

Запасные части Запасные части

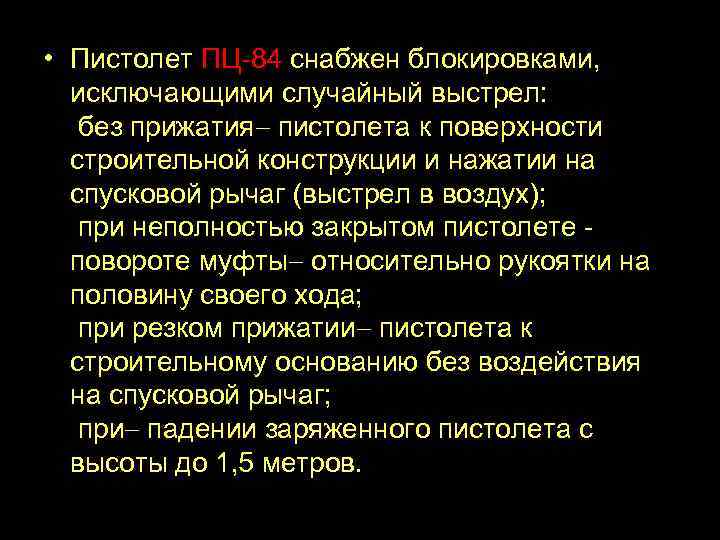

 • Пистолет ПЦ-84 снабжен блокировками, исключающими случайный выстрел: без прижатия пистолета к поверхности • Пистолет ПЦ-84 снабжен блокировками, исключающими случайный выстрел: без прижатия пистолета к поверхности строительной конструкции и нажатии на спусковой рычаг (выстрел в воздух); при неполностью закрытом пистолете - повороте муфты относительно рукоятки на половину своего хода; при резком прижатии пистолета к строительному основанию без воздействия на спусковой рычаг; при падении заряженного пистолета с высоты до 1, 5 метров.

Пороховые монтажные пистолеты ТОЗ Тульский оружейный завод Пороховые монтажные пистолеты ТОЗ Тульский оружейный завод

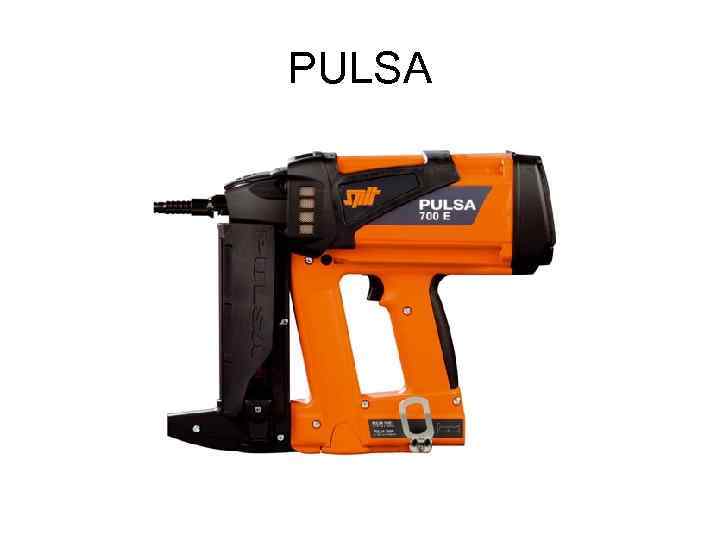

PULSA PULSA

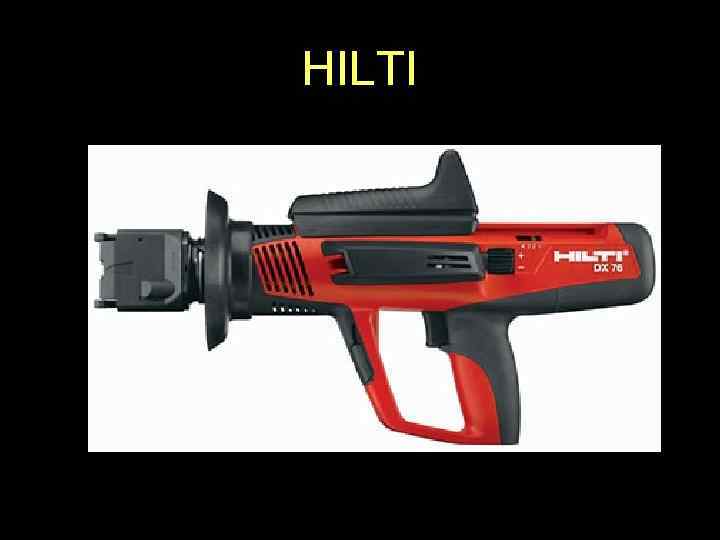

HILTI HILTI

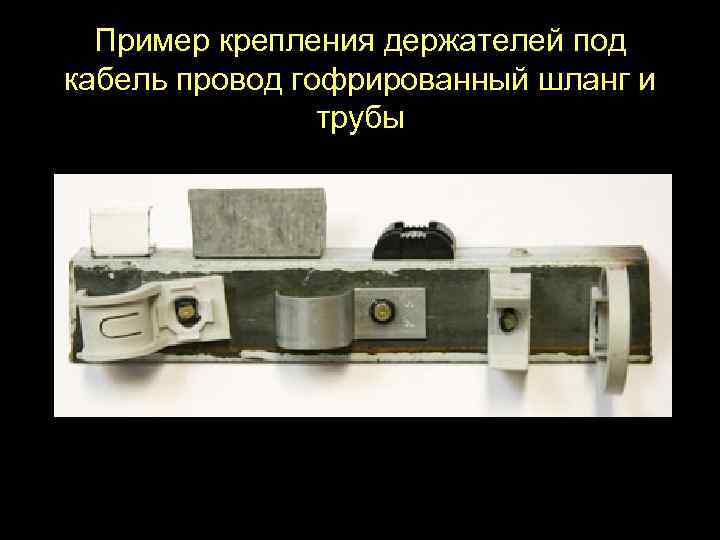

Пример крепления держателей под кабель провод гофрированный шланг и трубы Пример крепления держателей под кабель провод гофрированный шланг и трубы

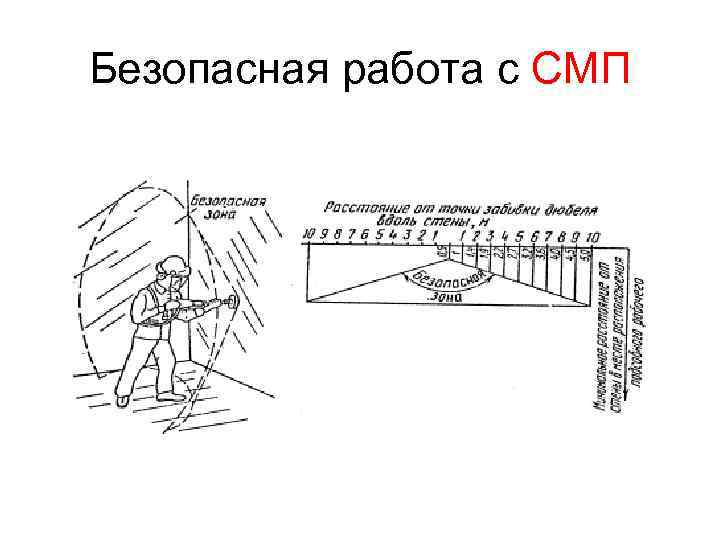

Безопасная работа с СМП Безопасная работа с СМП

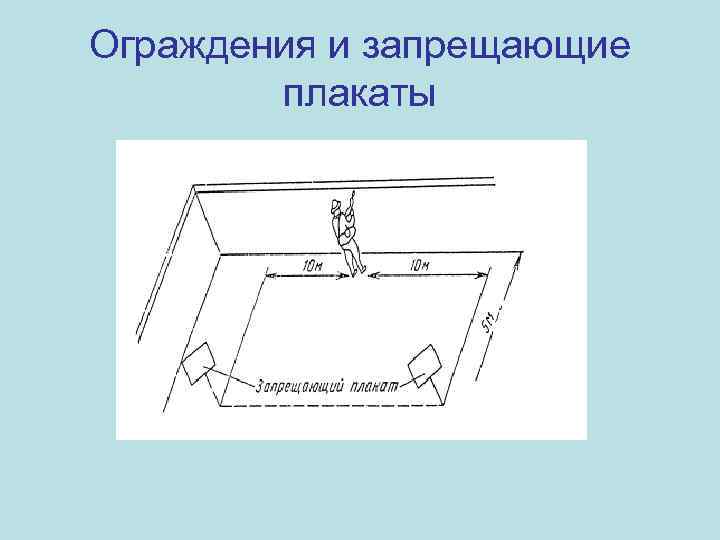

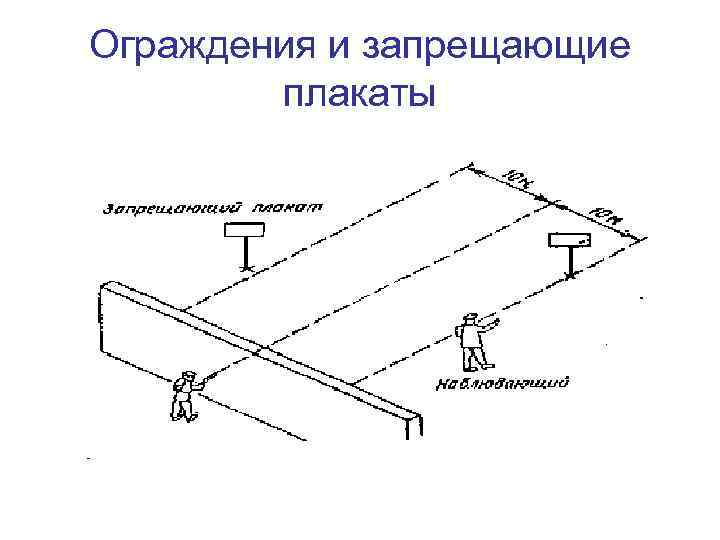

Ограждения и запрещающие плакаты Ограждения и запрещающие плакаты

Ограждения и запрещающие плакаты Ограждения и запрещающие плакаты

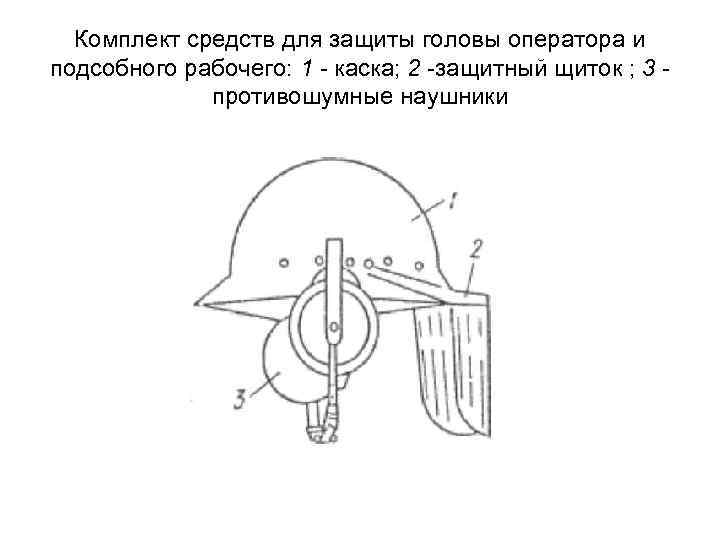

Комплект средств для защиты головы оператора и подсобного рабочего: 1 - каска; 2 -защитный Комплект средств для защиты головы оператора и подсобного рабочего: 1 - каска; 2 -защитный щиток ; 3 - противошумные наушники
