СКУД U-Prox IP ITV Ltd. ITV СКУД U-Prox IP ITV Ltd. ITV

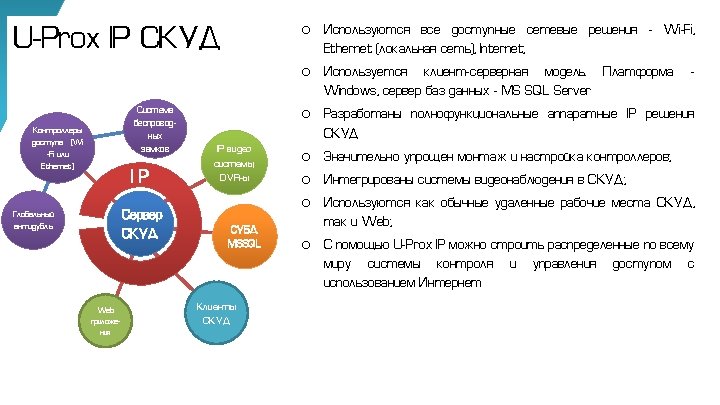

U-Prox IP СКУД Система беспроводных замков Контроллеры доступа (Wi -Fi или Ethernet) IP Сервер U-Prox IP СКУД Система беспроводных замков Контроллеры доступа (Wi -Fi или Ethernet) IP Сервер СКУД Глобальный антидубль Web приложения IP видео системы, DVR-ы СУБД MSSQL Клиенты СКУД o Используются все доступные сетевые решения - Wi-Fi, Ethernet (локальная сеть), Internet; o Используется клиент-серверная модель. Платформа Windows, сервер баз данных - MS SQL Server o Разработаны полнофункциональные аппаратные IP решения СКУД o Значительно упрощен монтаж и настройка контроллеров; o Интегрированы системы видеонаблюдения в СКУД; o Используются как обычные удаленные рабочие места СКУД, так и Web; o С помощью U-Prox IP можно строить распределенные по всему миру системы контроля и управления доступом с использованием Интернет

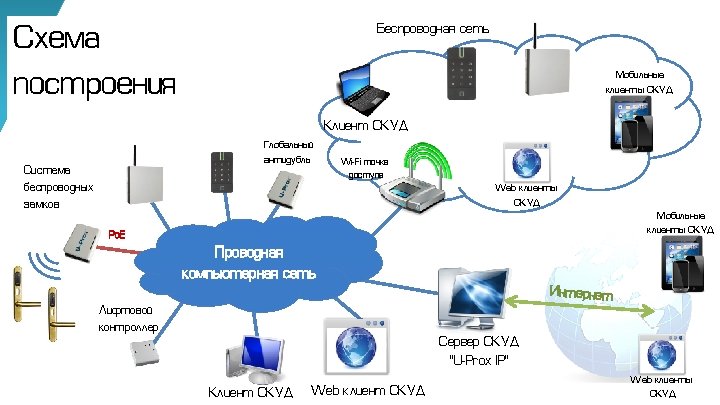

Беспроводная сеть Схема построения Мобильные клиенты СКУД Клиент СКУД Глобальный антидубль Система беспроводных замков Беспроводная сеть Схема построения Мобильные клиенты СКУД Клиент СКУД Глобальный антидубль Система беспроводных замков Wi-Fi точка доступа Web клиенты СКУД Мобильные клиенты СКУД Po. E Проводная компьютерная сеть Интернет Лифтовой контроллер Сервер СКУД ”U-Prox IP” Клиент СКУД Web клиенты СКУД

U-Prox IP Free БЕСПЛАТНОЕ ПО ДЛЯ 90% СИСТЕМ Бесплатное программное обеспечение для малых и U-Prox IP Free БЕСПЛАТНОЕ ПО ДЛЯ 90% СИСТЕМ Бесплатное программное обеспечение для малых и средних систем. Поддерживает 2000 идентификаторов, 5 рабочих мест и неограниченное количество контроллеров. Доступны расширенные функции: • • • планы, бэджи, фото и видеоверификация, учет рабочего времени, web-рабочие места, e-mail оповещения о событиях

Основные возможности Программное обеспечение “U-Prox IP” имеет классический и привычный пользователям Windows интерфейс. Элементы Основные возможности Программное обеспечение “U-Prox IP” имеет классический и привычный пользователям Windows интерфейс. Элементы конфигурации в окне программы доступны в зависимости от полномочий и гибких прав операторов, работающих с системой. Основные возможности: Фото и видеоверификация - отображение в реальном времени окна, содержащего информацию о произошедшем событии доступа, включая фото сотрудника и видео с места прохода. Учет рабочего времени -– рассчитывает время работы сотрудников, с периодическими расписаниями, исключения и отклонениями от рабочего графика Создание и печать бэджей. Позволяет создавать шаблон бэджа (текстовая и графическая информация). Печать на карточках доступа. Поддержка нескольких шаблонов на одной странице при печати. Графические планы. Отображение событий на плане. Web приложения. Фотоверификация, просмотр событий, управление дверями.

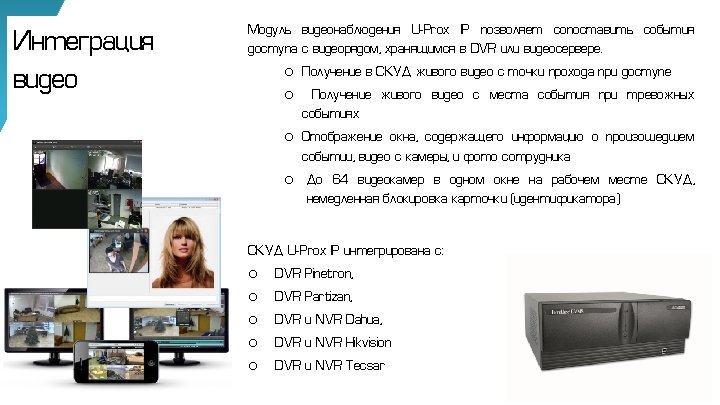

Интеграция видео Модуль видеонаблюдения U-Prox IP позволяет сопоставить события доступа с видеорядом, хранящимся в Интеграция видео Модуль видеонаблюдения U-Prox IP позволяет сопоставить события доступа с видеорядом, хранящимся в DVR или видеосервере. o Получение в СКУД живого видео с точки прохода при доступе o Получение живого видео с места события при тревожных событиях o Отображение окна, содержащего информацию о произошедшем событии, видео с камеры, и фото сотрудника o До 64 видеокамер в одном окне на рабочем месте СКУД, немедленная блокировка карточки (идентификатора) СКУД U-Prox IP интегрирована с: o DVR Pinetron, o DVR Partizan, o DVR и NVR Dahua, o DVR и NVR Hikvision o DVR и NVR Tecsar

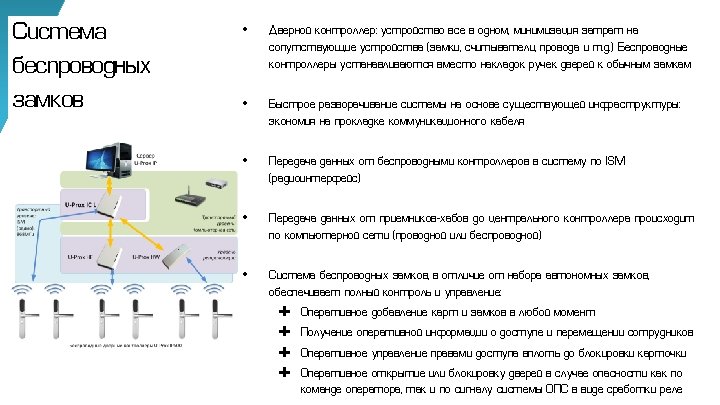

Система беспроводных замков • Дверной контроллер: устройство все в одном, минимизация затрат на сопутствующие Система беспроводных замков • Дверной контроллер: устройство все в одном, минимизация затрат на сопутствующие устройства (замки, считыватели, провода и т. д. ) Беспроводные контроллеры устанавливаются вместо накладок ручек дверей к обычным замкам • Быстрое разворачивание системы на основе существующей инфраструктуры: экономия на прокладке коммуникационного кабеля • Передача данных от беспроводными контроллеров в систему по ISM (радиоинтерфейс) • Передача данных от приемников-хабов до центрального контроллера происходит по компьютерной сети (проводной или беспроводной) • Система беспроводных замков, в отличие от набора автономных замков, обеспечивает полный контроль и управление: Ì Оперативное добавление карт и замков в любой момент Ì Получение оперативной информации о доступе и перемещении сотрудников Ì Оперативное управление правами доступа вплоть до блокировки карточки Ì Оперативное открытие или блокировку дверей в случае опасности как по команде оператора, так и по сигналу системы ОПС в виде сработки реле

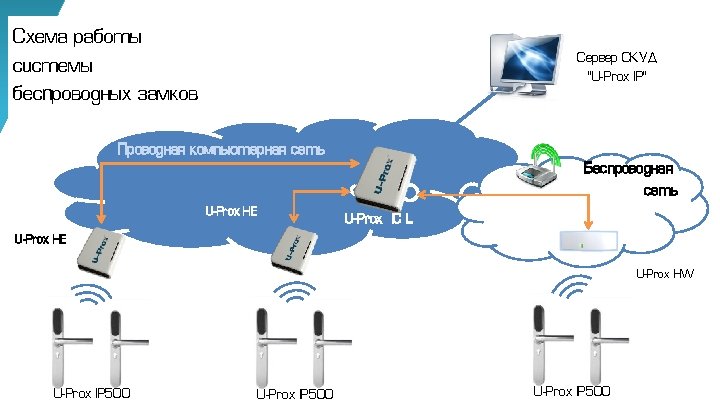

Схема работы системы беспроводных замков Сервер СКУД ”U-Prox IP” Проводная компьютерная сеть Беспроводная сеть Схема работы системы беспроводных замков Сервер СКУД ”U-Prox IP” Проводная компьютерная сеть Беспроводная сеть U-Prox HE U-Prox IC L U-Prox HE U-Prox HW U-Prox IP 500

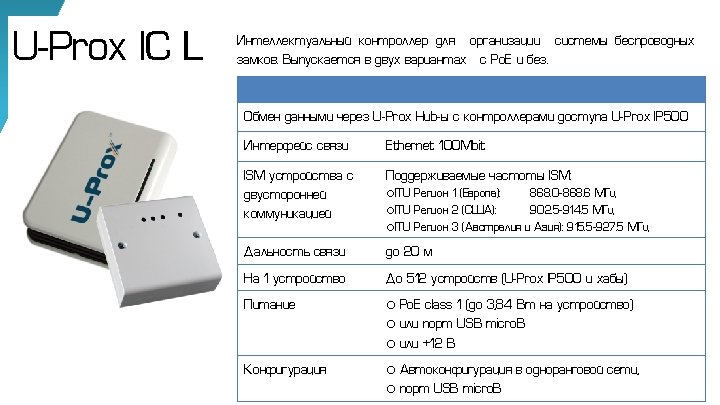

U-Prox IC L Интеллектуальный контроллер для организации системы беспроводных замков. Выпускается в двух вариантах U-Prox IC L Интеллектуальный контроллер для организации системы беспроводных замков. Выпускается в двух вариантах – с Po. E и без. Обмен данными через U-Prox Hub-ы с контроллерами доступа U-Prox IP 500 Интерфейс связи Ethernet 100 Mbit ISM устройства с двусторонней коммуникацией Поддерживаемые частоты ISM: Дальность связи до 20 м На 1 устройство До 512 устройств (U-Prox IP 500 и хабы) Питание o Po. E class 1 (до 3, 84 Вт на устройство) o или порт USB micro. B o или +12 В Конфигурация o Автоконфигурация в одноранговой сети, o порт USB micro. B o. ITU Регион 1 (Европа): 868. 0 -868. 6 МГц o. ITU Регион 2 (США): 902. 5 -914. 5 МГц o. ITU Регион 3 (Австралия и Азия): 915. 5 -927. 5 МГц

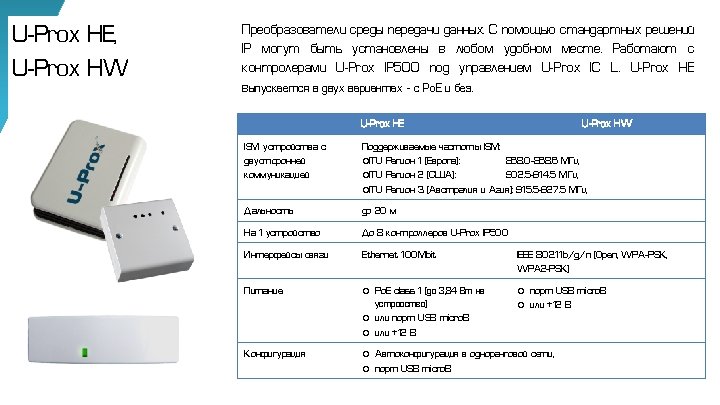

U-Prox HE, U-Prox HW Преобразователи среды передачи данных. С помощью стандартных решений IP могут U-Prox HE, U-Prox HW Преобразователи среды передачи данных. С помощью стандартных решений IP могут быть установлены в любом удобном месте. Работают с контролерами U-Prox IP 500 под управлением U-Prox IC L. . U-Prox HE выпускается в двух вариантах - с Po. E и без. U-Prox HE U-Prox HW ISM устройства с двусторонней коммуникацией Поддерживаемые частоты ISM: o. ITU Регион 1 (Европа): 868. 0 -868. 6 МГц o. ITU Регион 2 (США): 902. 5 -914. 5 МГц o. ITU Регион 3 (Австралия и Азия): 915. 5 -927. 5 МГц Дальность до 20 м На 1 устройство До 8 контроллеров U-Prox IP 500 Интерфейсы связи Ethernet 100 Mbit IEEE 802. 11 b/g/n (Open, WPA-PSK, WPA 2 -PSK) Питание o Po. E class 1 (до 3, 84 Вт на o порт USB micro. B o или +12 В устройство) o или порт USB micro. B o или +12 В Конфигурация o Автоконфигурация в одноранговой сети, o порт USB micro. B

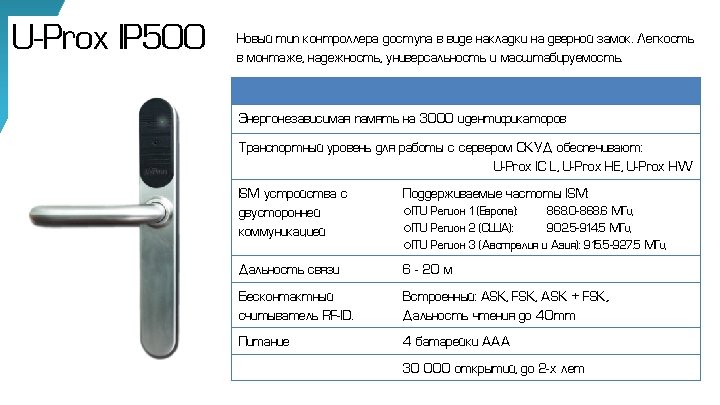

U-Prox IP 500 Новый тип контроллера доступа в виде накладки на дверной замок. Легкость U-Prox IP 500 Новый тип контроллера доступа в виде накладки на дверной замок. Легкость в монтаже, надежность, универсальность и масштабируемость. Энергонезависимая память на 3000 идентификаторов Транспортный уровень для работы с сервером СКУД обеспечивают: U-Prox IC L, U-Prox HE, U-Prox HW ISM устройства с двусторонней коммуникацией Поддерживаемые частоты ISM: Дальность связи 6 - 20 м Бесконтактный считыватель RF-ID. Встроенный: ASK, FSK, ASK + FSK, . Дальность чтения до 40 mm Питание 4 батарейки ААА o. ITU Регион 1 (Европа): 868. 0 -868. 6 МГц o. ITU Регион 2 (США): 902. 5 -914. 5 МГц o. ITU Регион 3 (Австралия и Азия): 915. 5 -927. 5 МГц 30 000 открытий, до 2 -х лет

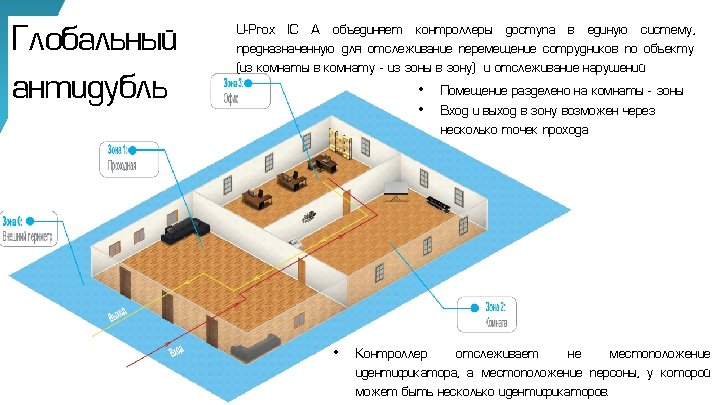

Глобальный антидубль U-Prox IC A объединяет контроллеры доступа в единую систему, предназначенную для отслеживание Глобальный антидубль U-Prox IC A объединяет контроллеры доступа в единую систему, предназначенную для отслеживание перемещение сотрудников по объекту (из комнаты в комнату - из зоны в зону) и отслеживание нарушений • Помещение разделено на комнаты - зоны • Вход и выход в зону возможен через несколько точек прохода • Контроллер отслеживает не местоположение идентификатора, а местоположение персоны, у которой может быть несколько идентификаторов.

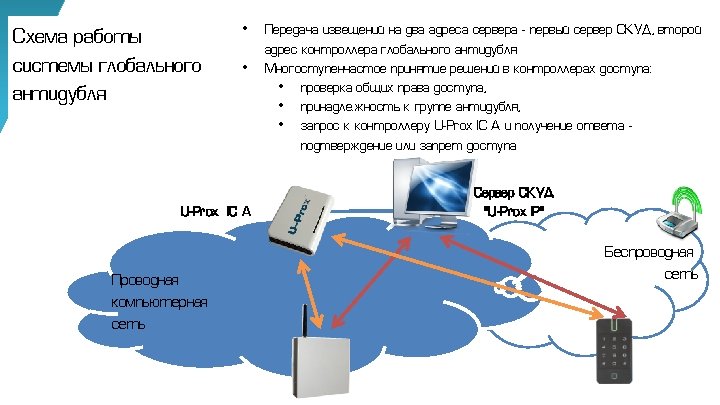

Схема работы системы глобального антидубля • • U-Prox IC A Проводная компьютерная сеть Передача Схема работы системы глобального антидубля • • U-Prox IC A Проводная компьютерная сеть Передача извещений на два адреса сервера - первый сервер СКУД, второй адрес контроллера глобального антидубля Многоступенчастое принятие решений в контроллерах доступа: • проверка общих права доступа, • принадле. жность к группе антидубля, • запрос к контроллеру U-Prox IC A и получение ответа подтверждение или запрет доступа Сервер СКУД ”U-Prox IP” Беспроводная сеть

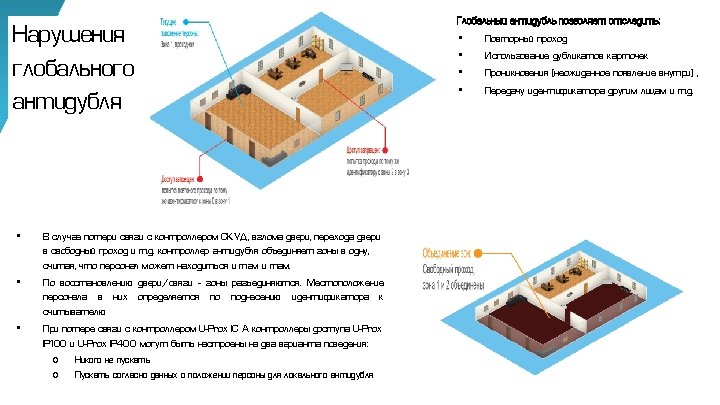

Нарушения глобального антидубля • • • В случае потери связи с контроллером СКУД, взлома Нарушения глобального антидубля • • • В случае потери связи с контроллером СКУД, взлома двери, перехода двери в свободный проход и т. д. контроллер антидубля объединяет зоны в одну, считая, что персонал может находиться и там. По восстановлению двери/связи - зоны разъединяются. Местоположение персонала в них определяется по поднесению идентификатора к считывателю При потере связи с контроллером U-Prox IC A контроллеры доступа U-Prox IP 100 и U-Prox IP 400 могут быть настроены на два варианта поведения: o Никого не пускать o Пускать согласно данных о положении персоны для локального антидубля Глобальный антидубль позволяет отследить: • Повторный проход, • Использование дубликатов карточек • Проникновения (неожиданное появление внутри) , • Передачу идентификатора другим лицам и т. д.

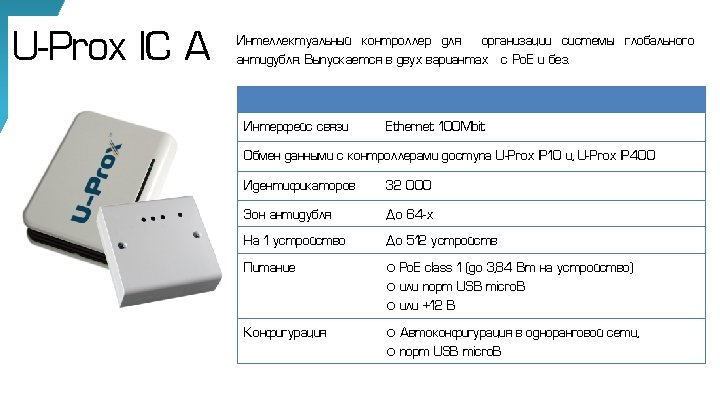

U-Prox IC A Интеллектуальный контроллер для организации системы глобального антидубля. Выпускается в двух вариантах U-Prox IC A Интеллектуальный контроллер для организации системы глобального антидубля. Выпускается в двух вариантах – с Po. E и без. Интерфейс связи Ethernet 100 Mbit Обмен данными с контроллерами доступа U-Prox IP 10 и, U-Prox IP 400 Идентификаторов 32 000 Зон антидубля До 64 -х На 1 устройство До 512 устройств Питание o Po. E class 1 (до 3, 84 Вт на устройство) o или порт USB micro. B o или +12 В Конфигурация o Автоконфигурация в одноранговой сети, o порт USB micro. B

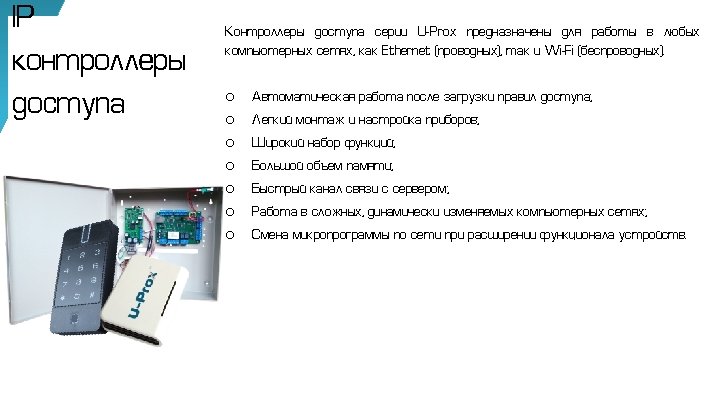

IP контроллеры доступа Контроллеры доступа серии U-Prox предназначены для работы в любых компьютерных сетях, IP контроллеры доступа Контроллеры доступа серии U-Prox предназначены для работы в любых компьютерных сетях, как Ethernet (проводных), так и Wi-Fi (беспроводных). o o o o Автоматическая работа после загрузки правил доступа; Легкий монтаж и настройка приборов; Широкий набор функций; Большой объем памяти; Быстрый канал связи с сервером; Работа в сложных, динамически изменяемых компьютерных сетях; Смена микропрограммы по сети при расширении функционала устройств.

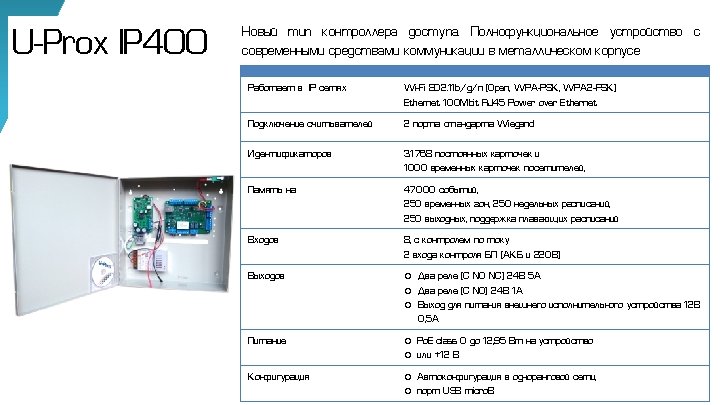

U-Prox IP 400 Новый тип контроллера доступа. Полнофункциональное устройство с современными средствами коммуникации в U-Prox IP 400 Новый тип контроллера доступа. Полнофункциональное устройство с современными средствами коммуникации в металлическом корпусе Работает в IP сетях Wi-Fi 802. 11 b/g/n (Open, WPA-PSK, WPA 2 -PSK) Ethernet 100 Mbit RJ 45 Power over Ethernet Подключение считывателей 2 порта стандарта Wiegand Идентификаторов 31 768 постоянных карточек и 1000 временных карточек посетителей, Память на 47000 событий, 250 временных зон, 250 недельных расписаний, 250 выходных, поддержка плавающих расписаний Входов 8, с контролем по току 2 входа контроля БП (АКБ и 220 В) Выходов o Два реле (C NO NC) 24 В 5 А o Два реле (C NO) 24 В 1 А o Выход для питания внешнего исполнительного устройства 12 В 0, 5 А Питание o Po. E class 0 до 12, 95 Вт на устройство o или +12 В Конфигурация o Автоконфигурация в одноранговой сети, o порт USB micro. B

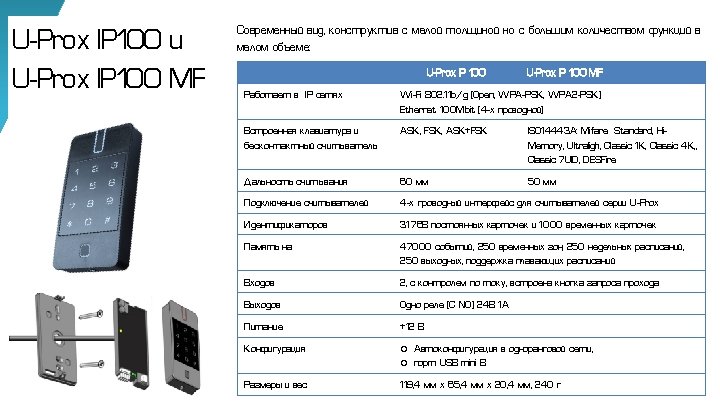

U-Prox IP 100 и U-Prox IP 100 MF Современный вид, конструктив с малой толщиной U-Prox IP 100 и U-Prox IP 100 MF Современный вид, конструктив с малой толщиной но с большим количеством функций в малом объеме: U-Prox IP 100 MF Работает в IP сетях Wi-Fi 802. 11 b/g (Open, WPA-PSK, WPA 2 -PSK) Ethernet 100 Mbit (4 -х проводной) Встроенная клавиатура и бесконтактный считыватель ASK, FSK, ASK+FSK ISO 14443 A: Mifare® Standard, Hi. Memory, Ultraligh, Classic 1 K, Classic 4 K, , Classic 7 UID, DESFire Дальность считывания 60 мм 50 мм Подключение считывателей 4 -х проводный интерфейс для считывателей серии U-Prox Идентификаторов 31 768 постоянных карточек и 1000 временных карточек Память на 47000 событий, 250 временных зон, 250 недельных расписаний, 250 выходных, поддержка плавающих расписаний Входов 2, с контролем по току, встроена кнопка запроса прохода Выходов Одно реле (C NO) 24 В 1 А Питание +12 В Конфигурация o Автоконфигурация в одноранговой сети, o порт USB mini B Размеры и вес 119, 4 мм x 65, 4 мм x 20, 4 мм, 240 г

Контроллер управления лифтом o o o Доступа к этажам в соответствии с правами доступа Контроллер управления лифтом o o o Доступа к этажам в соответствии с правами доступа предъявленного идентификатора; Готовность к принятию следующего идентификатора сразу после выбора этажа на панели лифта; Отправка извещения в СКУД о доступе на этаж после нажатия кнопки на панели выбора этажей в лифте; Предоставление доступа удаленно на этаж, как по команде оператора СКУД, так и с помощью замыкания (КЗ) шлейфа соответствующего входа модуля U-Prox RM; Деактивация контроллера СКУД, управляющего лифтом в случае нештатных ситуаций: • • Выхода из строя главного модуля управления лифтом U-Prox IC E Выхода из строя или отсутствия питания на релейных модулях U-Prox RM Обрыв шлейфа "Авария" (Emergency ) на релейных модулях U-Prox RM По команде оператора из СКУД

Схема работы лифтового контроллера Сервер СКУД ”U-Prox IP” Проводная компьютерная сеть U-Prox IC E Схема работы лифтового контроллера Сервер СКУД ”U-Prox IP” Проводная компьютерная сеть U-Prox IC E до 4 -х U-Prox RM RS-485 U-Prox mini 485 Выходы (реле) Автоматика лифта в разрыв шлейфов кнопок лифта или любой Wiegand совместимый. подключенный к U-Prox WRS 485 Входы - подтверждение выбора этажа - предоставить доступ удаленно RS-485 Кабина лифта Комната управления лифта

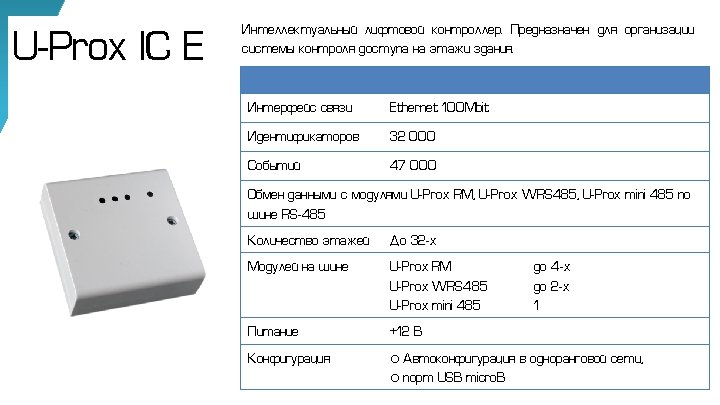

U-Prox IC E Интеллектуальный лифтовой контроллер. Предназначен для организации системы контроля доступа на этажи U-Prox IC E Интеллектуальный лифтовой контроллер. Предназначен для организации системы контроля доступа на этажи здания. Интерфейс связи Ethernet 100 Mbit Идентификаторов 32 000 Событий 47 000 Обмен данными с модулями U-Prox RM, U-Prox WRS 485, U-Prox mini 485 по шине RS-485 Количество этажей До 32 -х Модулей на шине U-Prox RM U-Prox WRS 485 U-Prox mini 485 Питание +12 В Конфигурация o Автоконфигурация в одноранговой сети, o порт USB micro. B до 4 -х до 2 -х 1

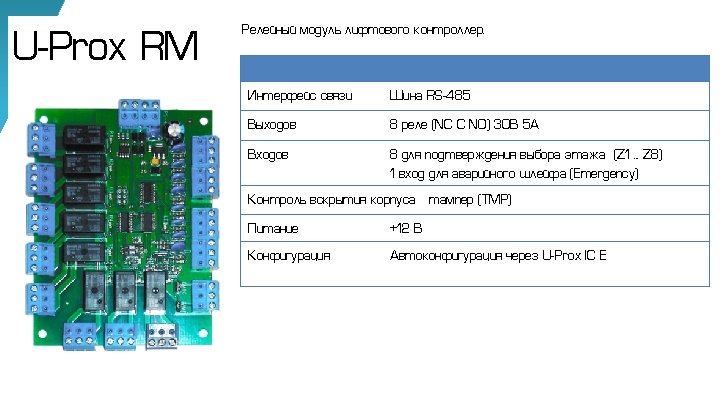

U-Prox RM Релейный модуль лифтового контроллер. Интерфейс связи Шина RS-485 Выходов 8 реле (NC U-Prox RM Релейный модуль лифтового контроллер. Интерфейс связи Шина RS-485 Выходов 8 реле (NC C NO) 30 В 5 А Входов 8 для подтверждения выбора этажа (Z 1. . . Z 8) 1 вход для аварийного шлейфа (Emergency) Контроль вскрытия корпуса – тампер (TMP) Питание +12 В Конфигурация Автоконфигурация через U-Prox IC E

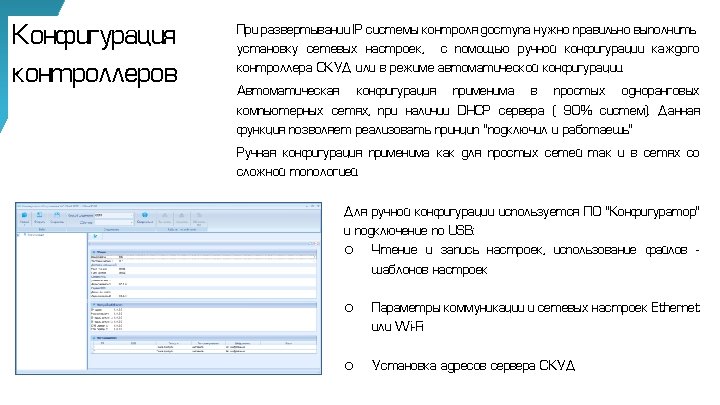

Конфигурация контроллеров При развертывании IP системы контроля доступа нужно правильно выполнить установку сетевых настроек, Конфигурация контроллеров При развертывании IP системы контроля доступа нужно правильно выполнить установку сетевых настроек, с помощью ручной конфигурации каждого контроллера СКУД или в режиме автоматической конфигурации. Автоматическая конфигурация применима в простых одноранговых компьютерных сетях, при наличии DHCP сервера ( 90% систем). Данная функция позволяет реализовать принцип “подключил и работаешь” Ручная конфигурация применима как для простых сетей так и в сетях со сложной топологией. Для ручной конфигурации используется ПО “Конфигуратор” и подключение по USB: o Чтение и запись настроек, использование файлов шаблонов настроек o Параметры коммуникации и сетевых настроек Ethernet или Wi-Fi o Установка адресов сервера СКУД

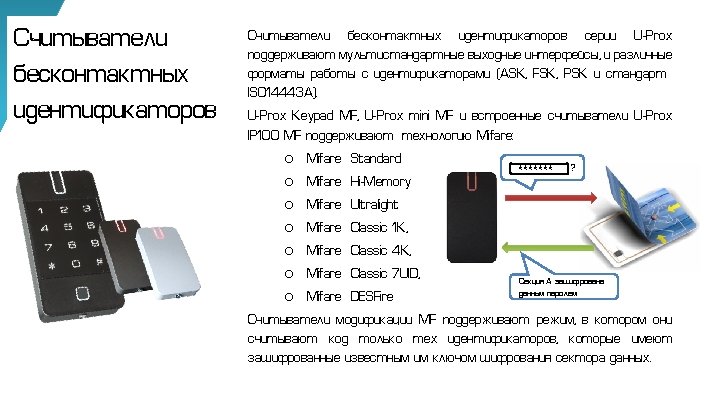

Считыватели бесконтактных идентификаторов серии U-Prox поддерживают мультистандартные выходные интерфейсы, и различные форматы работы с Считыватели бесконтактных идентификаторов серии U-Prox поддерживают мультистандартные выходные интерфейсы, и различные форматы работы с идентификаторами (ASK, FSK, PSK и стандарт ISO 14443 A). U-Prox Keypad MF, U-Prox mini MF и встроенные считыватели U-Prox IP 100 MF поддерживают технологию Mifare: o Mifare® Standard ******* ? o Mifare® Hi-Memory o Mifare® Ultralight o Mifare® Classic 1 K, o Mifare® Classic 4 K, o Mifare® Classic 7 UID, Секция А зашифрована данным паролем o Mifare® DESFire Считыватели модификации MF поддерживают режим, в котором они считывают код только тех идентификаторов, которые имеют зашифрованные известным им ключом шифрования сектора данных.

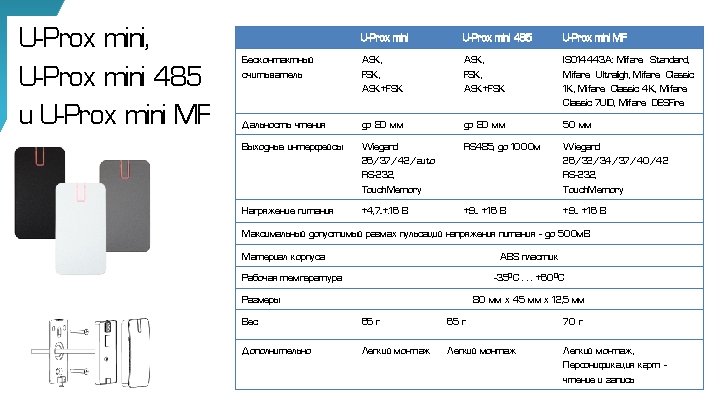

U-Prox mini, U-Prox mini 485 и U-Prox mini MF U-Prox mini 485 U-Prox mini U-Prox mini, U-Prox mini 485 и U-Prox mini MF U-Prox mini 485 U-Prox mini MF Бесконтактный считыватель ASK, FSK, ASK+FSK ISO 14443 A: Mifare® Standard, Mifare® Ultraligh, Mifare® Classic 1 K, Mifare® Classic 4 K, Mifare® Classic 7 UID, Mifare® DESFire Дальность чтения до 80 мм 50 мм Выходные интерфейсы Wiegand 26/37/42/auto RS-232, Touch. Memory RS 485, до 1000 м Wiegand 26/32/34/37/40/42 RS-232, Touch. Memory Напряжение питания +4, 7. . +. 16 В +9. . +16 В +9. . . +16 В Максимальный допустимый размах пульсаций напряжения питания - до 500 м. В Материал корпуса ABS пластик -350 С. . . +600 С Рабочая температура Размеры 80 мм x 45 мм x 12, 5 мм Вес 65 г 70 г Дополнительно Легкий монтаж, Персонификация карт чтение и запись

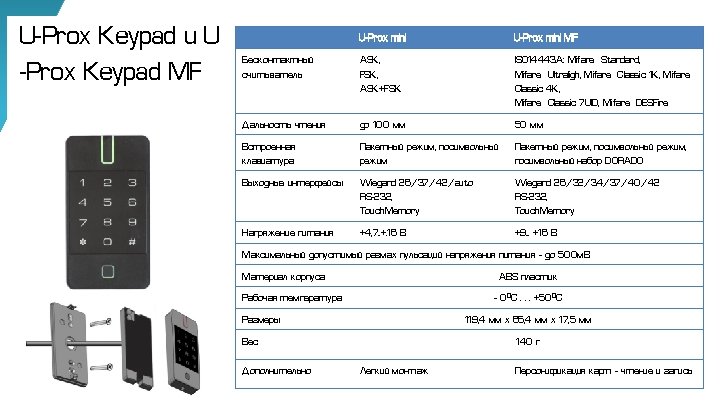

U-Prox Keypad и U -Prox Keypad MF U-Prox mini MF Бесконтактный считыватель ASK, FSK, U-Prox Keypad и U -Prox Keypad MF U-Prox mini MF Бесконтактный считыватель ASK, FSK, ASK+FSK ISO 14443 A: Mifare® Standard, Mifare® Ultraligh, Mifare® Classic 1 K, Mifare® Classic 4 K, Mifare® Classic 7 UID, Mifare® DESFire Дальность чтения до 100 мм 50 мм Встроенная клавиатура Пакетный режим, посимвольный набор DORADO Выходные интерфейсы Wiegand 26/37/42/auto RS-232, Touch. Memory Wiegand 26/32/34/37/40/42 RS-232, Touch. Memory Напряжение питания +4, 7. . +. 16 В +9. . . +16 В Максимальный допустимый размах пульсаций напряжения питания - до 500 м. В Материал корпуса ABS пластик - 00 С. . . +500 С Рабочая температура Размеры 119, 4 мм x 65, 4 мм x 17, 5 мм Вес Дополнительно 140 г Легкий монтаж Персонификация карт - чтение и запись

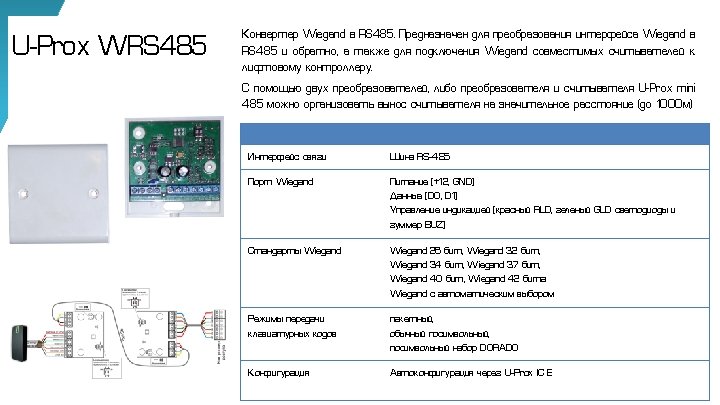

U-Prox WRS 485 Конвертер Wiegand в RS 485. Предназначен для преобразования интерфейса Wiegand в U-Prox WRS 485 Конвертер Wiegand в RS 485. Предназначен для преобразования интерфейса Wiegand в RS 485 и обратно, а также для подключения Wiegand совместимых считывателей к лифтовому контроллеру. С помощью двух преобразователей, либо преобразователя и считывателя U-Prox mini 485 можно организовать вынос считывателя на значительное расстояние (до 1000 м) Интерфейс связи Шина RS-485 Порт Wiegand Питание (+12, GND) Данные (D 0, D 1) Управление индикацией (красный RLD, зеленый GLD светодиоды и зуммер BUZ) Стандарты Wiegand 26 бит, Wiegand 32 бит, Wiegand 34 бит, Wiegand 37 бит, Wiegand 40 бит, Wiegand 42 бита Wiegand с автоматическим выбором Режимы передачи клавиатурных кодов пакетный, обычный посимвольный, посимвольный набор DORADO Конфигурация Автоконфигурация через U-Prox IC E
