  • Количество слайдов: 20

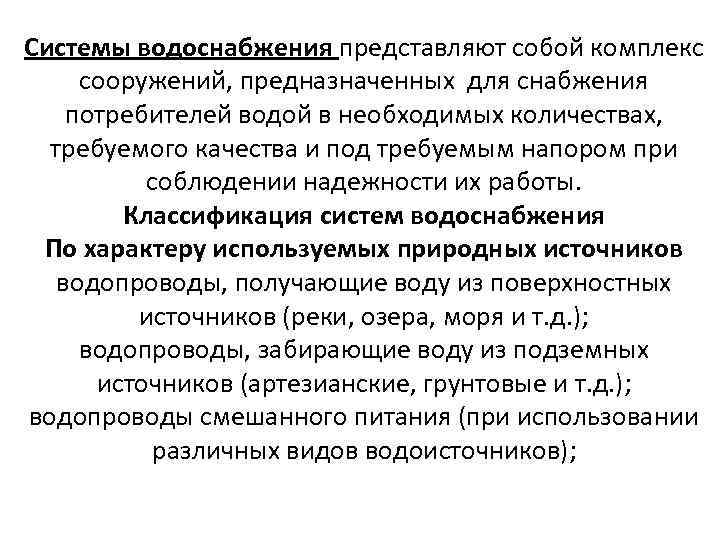

Системы водоснабжения представляют собой комплекс сооружений, предназначенных для снабжения потребителей водой в необходимых количествах, Системы водоснабжения представляют собой комплекс сооружений, предназначенных для снабжения потребителей водой в необходимых количествах, требуемого качества и под требуемым напором при соблюдении надежности их работы. Классификация систем водоснабжения По характеру используемых природных источников водопроводы, получающие воду из поверхностных источников (реки, озера, моря и т. д. ); водопроводы, забирающие воду из подземных источников (артезианские, грунтовые и т. д. ); водопроводы смешанного питания (при использовании различных видов водоисточников);

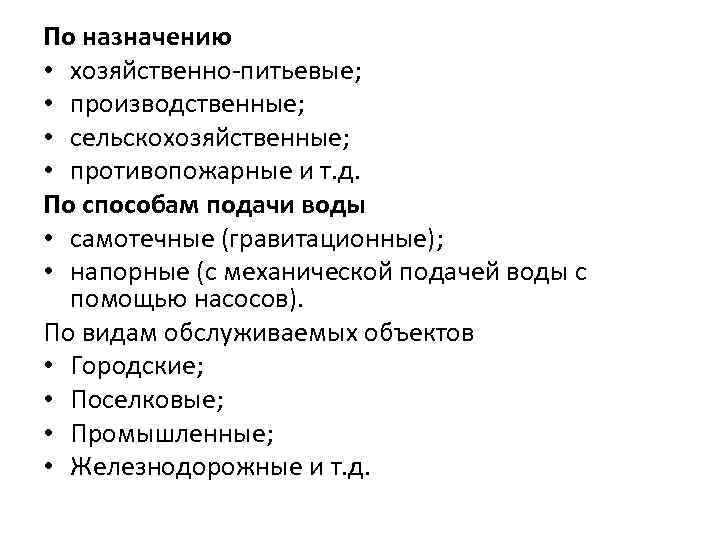

По назначению • хозяйственно-питьевые; • производственные; • сельскохозяйственные; • противопожарные и т. д. По По назначению • хозяйственно-питьевые; • производственные; • сельскохозяйственные; • противопожарные и т. д. По способам подачи воды • самотечные (гравитационные); • напорные (с механической подачей воды с помощью насосов). По видам обслуживаемых объектов • Городские; • Поселковые; • Промышленные; • Железнодорожные и т. д.

По степени централизации • централизованные, снабжающие питьевой водой всю совокупность застройки населенных пунктов и По степени централизации • централизованные, снабжающие питьевой водой всю совокупность застройки населенных пунктов и пригородов; • централизованные групповые, снабжающие питьевой водой несколько населенных пунктов и (или) отдельные предприятия, расположенные на значительных расстояниях друг от друга; • нецентрализованные (локальные, местные), снабжающие питьевой водой отдельные районы застройки населенных пунктов и (или) отдельные предприятия; • индивидуальные, обеспечивающие питьевой водой отдельные усадебные жилые дома.

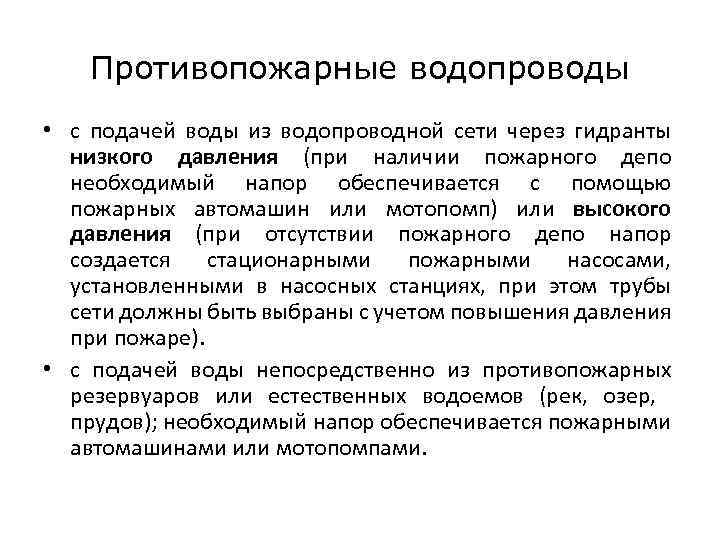

Противопожарные водопроводы • с подачей воды из водопроводной сети через гидранты низкого давления (при Противопожарные водопроводы • с подачей воды из водопроводной сети через гидранты низкого давления (при наличии пожарного депо необходимый напор обеспечивается с помощью пожарных автомашин или мотопомп) или высокого давления (при отсутствии пожарного депо напор создается стационарными пожарными насосами, установленными в насосных станциях, при этом трубы сети должны быть выбраны с учетом повышения давления при пожаре). • с подачей воды непосредственно из противопожарных резервуаров или естественных водоемов (рек, озер, прудов); необходимый напор обеспечивается пожарными автомашинами или мотопомпами.

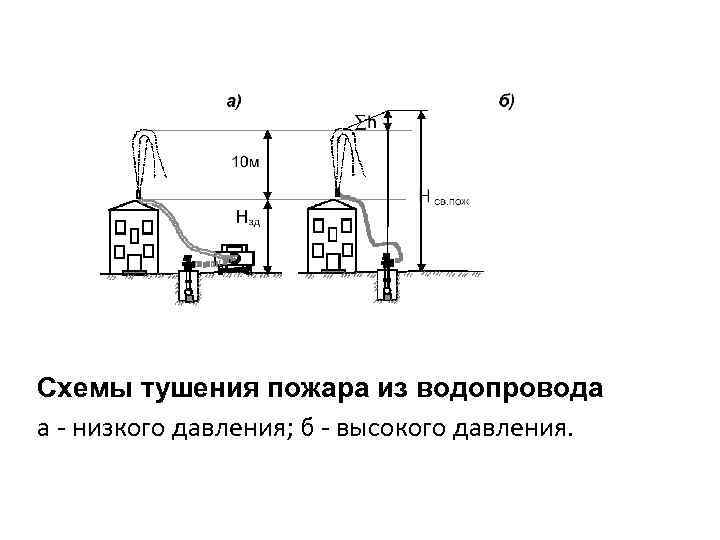

Схемы тушения пожара из водопровода а - низкого давления; б - высокого давления. Схемы тушения пожара из водопровода а - низкого давления; б - высокого давления.

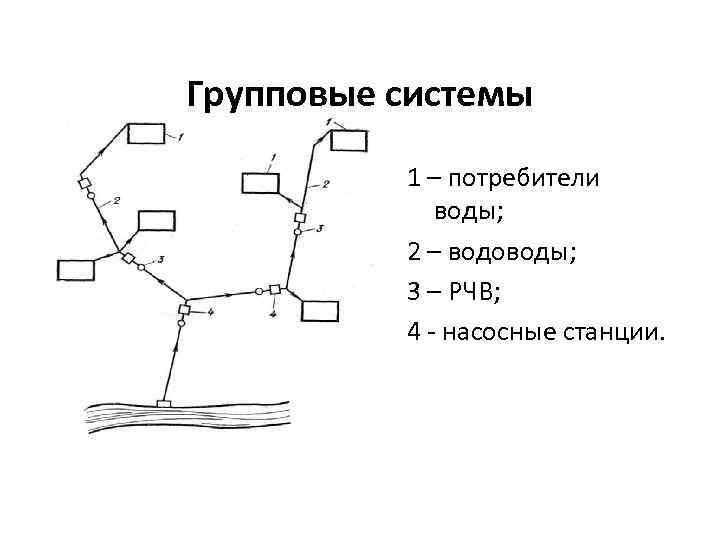

Групповые системы 1 – потребители воды; 2 – водоводы; 3 – РЧВ; 4 - Групповые системы 1 – потребители воды; 2 – водоводы; 3 – РЧВ; 4 - насосные станции.

Зонные системы водоснабжения 1 – насосная станция; 2 – водонапорная башня; 3 –насосная станция Зонные системы водоснабжения 1 – насосная станция; 2 – водонапорная башня; 3 –насосная станция 2 -ой зоны; 4 – водонапорная башня 2 -ой зоны; 5 – водоводы.

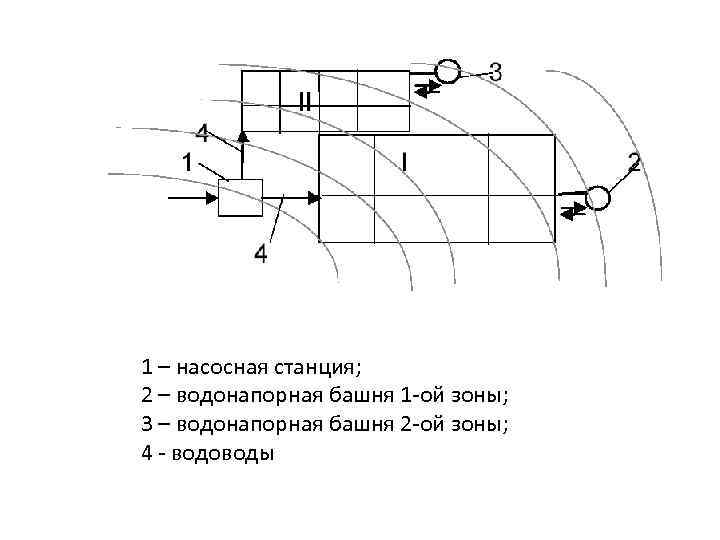

1 – насосная станция; 2 – водонапорная башня 1 -ой зоны; 3 – водонапорная 1 – насосная станция; 2 – водонапорная башня 1 -ой зоны; 3 – водонапорная башня 2 -ой зоны; 4 - водоводы

По категории надежности • I категории, допускается снижение не более 30 % расчетного расхода По категории надежности • I категории, допускается снижение не более 30 % расчетного расхода питьевой воды на срок не более 3 сут, при этом разрешается не более чем на 10 мин перерыв в подаче воды; • II категории, допускается снижение не более 30 % расчетного расхода подаваемой питьевой воды на срок не более 10 сут, при этом разрешается не более чем на 6 ч перерыв в подаче воды; • III категории, допускается снижение не более 30 % расчетного расхода подаваемой питьевой воды на срок не более 15 сут, при этом разрешается не более чем на 24 ч перерыв в подаче воды.

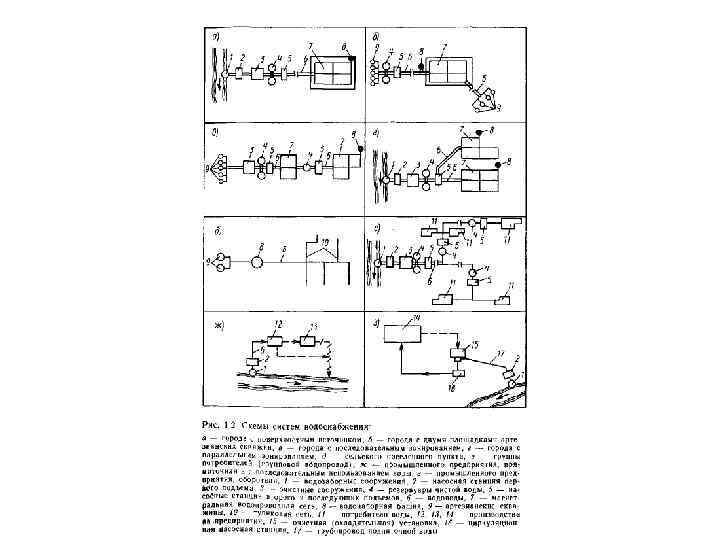

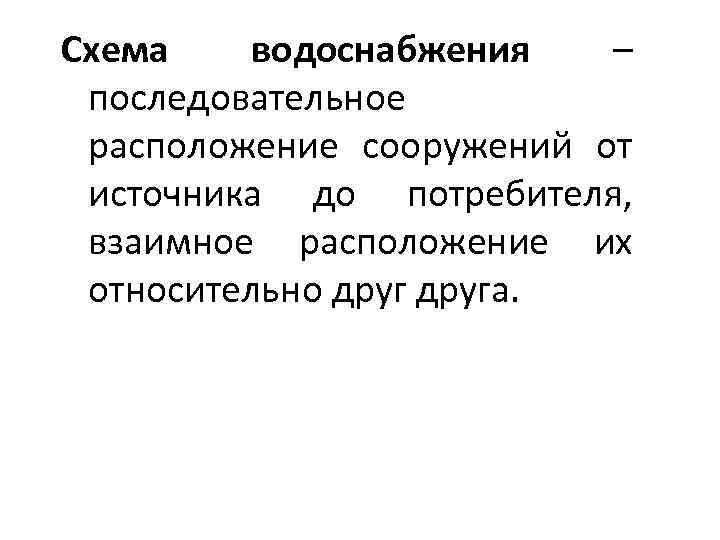

Схема водоснабжения – последовательное расположение сооружений от источника до потребителя, взаимное расположение их относительно Схема водоснабжения – последовательное расположение сооружений от источника до потребителя, взаимное расположение их относительно друга.

Нормой водопотребления называют количество воды, расходуемой на определенные нужды в единицу времени или на Нормой водопотребления называют количество воды, расходуемой на определенные нужды в единицу времени или на единицу вырабатываемой продукции. Категории потребителей воды: - хозяйственно-питьевые нужды населения; - промышленные предприятия; - жилищно-коммунальные предприятия; - нужды пожаротушения.

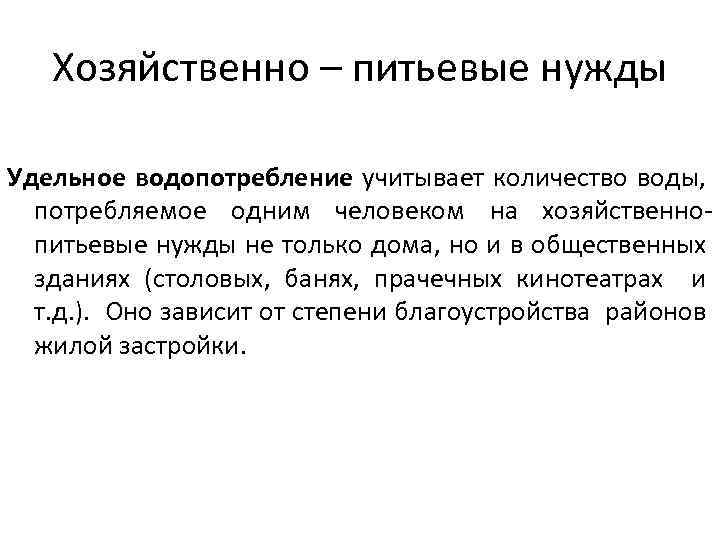

Хозяйственно – питьевые нужды Удельное водопотребление учитывает количество воды, потребляемое одним человеком на хозяйственнопитьевые Хозяйственно – питьевые нужды Удельное водопотребление учитывает количество воды, потребляемое одним человеком на хозяйственнопитьевые нужды не только дома, но и в общественных зданиях (столовых, банях, прачечных кинотеатрах и т. д. ). Оно зависит от степени благоустройства районов жилой застройки.

Нормы расхода воды на промышленных предприятиях - 1) нормы расхода воды на производственные нужды; Нормы расхода воды на промышленных предприятиях - 1) нормы расхода воды на производственные нужды; - 2) нормы расхода воды на хозяйственнопитьевые нужды на производстве: а) «горячие» цеха – 45 л/смену на 1 человека; б) «холодные» цеха – 25 -" 3) нормы расхода воды на прием душа – 500 л/ч на 1 душевую сетку

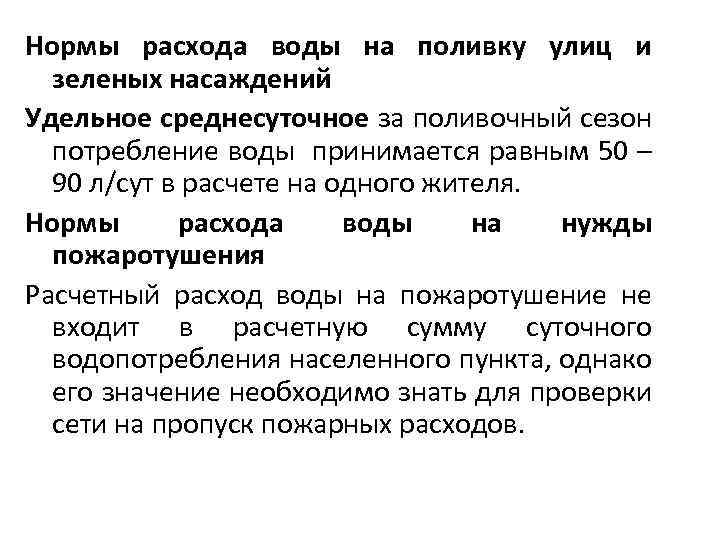

Нормы расхода воды на поливку улиц и зеленых насаждений Удельное среднесуточное за поливочный сезон Нормы расхода воды на поливку улиц и зеленых насаждений Удельное среднесуточное за поливочный сезон потребление воды принимается равным 50 – 90 л/сут в расчете на одного жителя. Нормы расхода воды на нужды пожаротушения Расчетный расход воды на пожаротушение не входит в расчетную сумму суточного водопотребления населенного пункта, однако его значение необходимо знать для проверки сети на пропуск пожарных расходов.

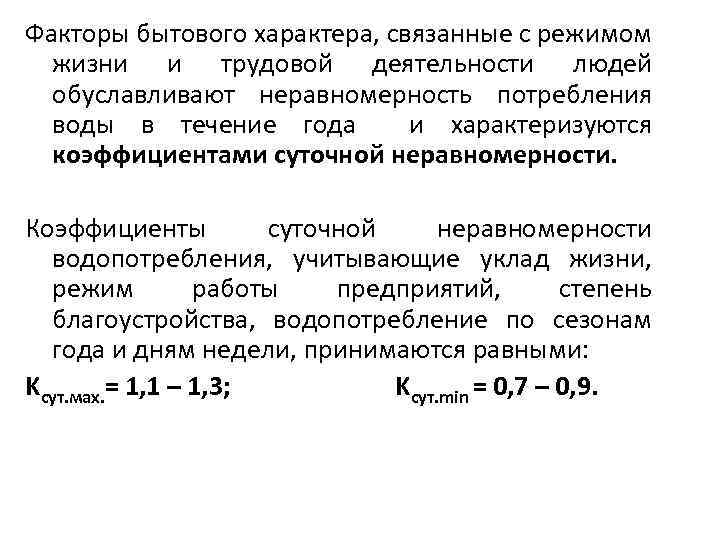

Факторы бытового характера, связанные с режимом жизни и трудовой деятельности людей обуславливают неравномерность потребления Факторы бытового характера, связанные с режимом жизни и трудовой деятельности людей обуславливают неравномерность потребления воды в течение года и характеризуются коэффициентами суточной неравномерности. Коэффициенты суточной неравномерности водопотребления, учитывающие уклад жизни, режим работы предприятий, степень благоустройства, водопотребление по сезонам года и дням недели, принимаются равными: Kсут. мах. = 1, 1 – 1, 3; Kсут. min = 0, 7 – 0, 9.

Неравномерность потребления воды в течение суток характеризуется коэффициентом часовой неравномерности. Коэффициенты часовой неравномерности определяются Неравномерность потребления воды в течение суток характеризуется коэффициентом часовой неравномерности. Коэффициенты часовой неравномерности определяются по формулам: Кчас. мах = α мах · β мах Кчас. min = α min · β min где α – коэффициент, учитывающий степень благоустройства, режим работы предприятий и другие местные условия ( α мах = 1, 2 -1, 4; α min = 0, 4 -0, 6); • β - коэффициент, учитывающий количество жителей в населенном пункте.

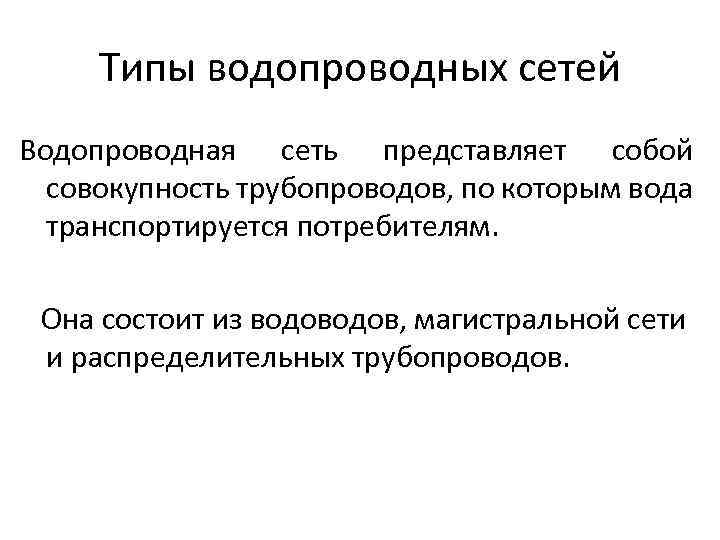

Типы водопроводных сетей Водопроводная сеть представляет собой совокупность трубопроводов, по которым вода транспортируется потребителям. Типы водопроводных сетей Водопроводная сеть представляет собой совокупность трубопроводов, по которым вода транспортируется потребителям. Она состоит из водов, магистральной сети и распределительных трубопроводов.

Тупиковая водопроводная сеть Тупиковая водопроводная сеть

Кольцевая водопроводная сеть Кольцевая водопроводная сеть
