СИСТЕМА ИНФОРМАЦИОННОГО ОБЕСПЕЧЕНИЯ ДЛЯ ВЫЯВЛЕНИЯ РЕЗЕРВОВ ЭКОНОМИИ ЭНЕРГОРЕСУРСОВ  СИСТЕМА ИНФОРМАЦИОННОГО ОБЕСПЕЧЕНИЯ ДЛЯ ВЫЯВЛЕНИЯ РЕЗЕРВОВ ЭКОНОМИИ ЭНЕРГОРЕСУРСОВ

Энергосбережение: мифы и реальность Мифы Реальность Миф1.  На энергосбережение не требуется значительных затратЭнергосбережение: мифы и реальность Мифы Реальность Миф1. На энергосбережение не требуется значительных затрат На программы энергоэффективности разных стран приходятся колоссальный объем средств из различных источников Миф 2. В развитых странах высокая энерго-эффективность и низкое энергопотребление Государства с высоким уровнем жизни потребляют больше энергии Миф 3. Предприятия энергоэффективных стран добровольно повышают энергоэффективность Правительства таких стран используют жесткие меры запретительного характера

ПОТЕНЦИАЛ ЭНЕРГОСБЕРЕЖЕНИЯ  П i в момент t - теоретически  возможная  величинаПОТЕНЦИАЛ ЭНЕРГОСБЕРЕЖЕНИЯ П i в момент t — теоретически возможная величина снижения энергозатрат в технологическом процессе до уровня затрат энергии в его идеальном аналоге.

Потенциал энергосбережения - разница между достигнутыми и теоретическими затратами энергии на производство рассматриваемого видаПотенциал энергосбережения — разница между достигнутыми и теоретическими затратами энергии на производство рассматриваемого вида продукции или проведение работ. ЭТО ПРЕДЕЛЬНАЯ, РЕАЛЬНО НЕДОСТИЖИМАЯ ВЕЛИЧИНА.

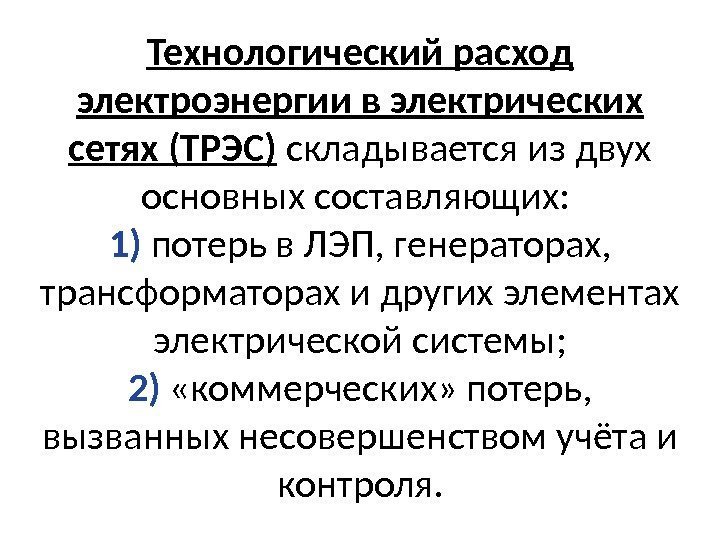

Технологический расход электроэнергии в электрических сетях (ТРЭС) складывается из двух основных составляющих:  1)Технологический расход электроэнергии в электрических сетях (ТРЭС) складывается из двух основных составляющих: 1) потерь в ЛЭП, генераторах, трансформаторах и других элементах электрической системы; 2) «коммерческих» потерь, вызванных несовершенством учёта и контроля.

Для уменьшения ТРЭС используются:  • оптимизация электрических режимов;  • выбор средств уменьшенияДля уменьшения ТРЭС используются: • оптимизация электрических режимов; • выбор средств уменьшения потерь; • правильный учёт электропотребления; • прогнозирование электропотребления. Это позволяет улучшить контроль и снизить коммерческую составляющую ТРЭС.

Информационную базу анализа  рассматриваемого класса задач составляют три вида контроля системных параметров ,Информационную базу анализа рассматриваемого класса задач составляют три вида контроля системных параметров , существенно различающихся по периодичности и точности выполняемых замеров, а также по объему контролируемых параметров.

Первый  вид контроля параметров относится к системообразующим элементам (межсистемные линии,  основные электрическиеПервый вид контроля параметров относится к системообразующим элементам (межсистемные линии, основные электрические станции, суммарные мощности энергосистем и их наиболее крупных узлов). Для этой цели используются устройства телемеханики с высокой частотой сбора данных.

Второй  вид контроля выполняется с меньшей частотой по приборам регистрации потребления электроприёмников иВторой вид контроля выполняется с меньшей частотой по приборам регистрации потребления электроприёмников и выдачи мощности электрических станций. В настоящее время принимаются меры по уменьшению периода и увеличению надежности таких замеров, что существенно увеличит достоверность ряда расчетов ТРЭС.

Третий  вид – сезонный замер.  Он выполняется один-два раза в год (какТретий вид – сезонный замер. Он выполняется один-два раза в год (как правило, вручную). Несмотря на приближенный характер и нерегулярность, его результаты используются в задачах анализа ТРЭС, так как этот замер параметров режима осуществляется практически одновременно для всех элементов электрической сети.

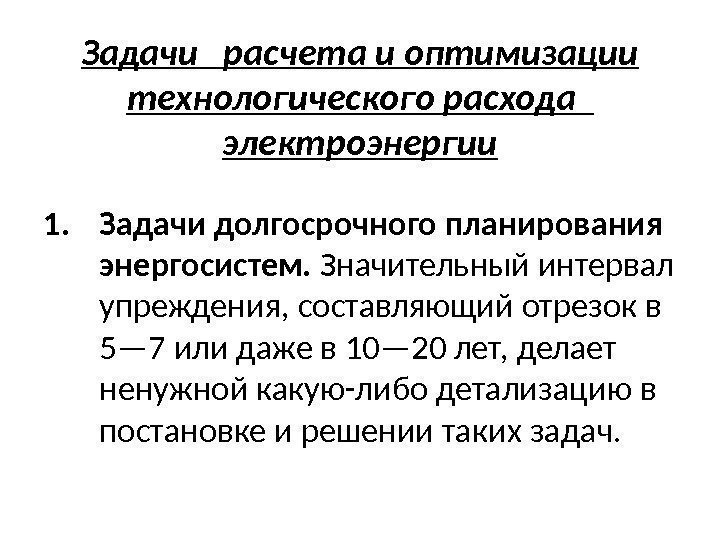

Задачи  расчета и оптимизации технологического расхода  электроэнергии 1. Задачи долгосрочного планирования энергосистем.Задачи расчета и оптимизации технологического расхода электроэнергии 1. Задачи долгосрочного планирования энергосистем. Значительный интервал упреждения, составляющий отрезок в 5— 7 или даже в 10— 20 лет, делает ненужной какую-либо детализацию в постановке и решении таких задач.

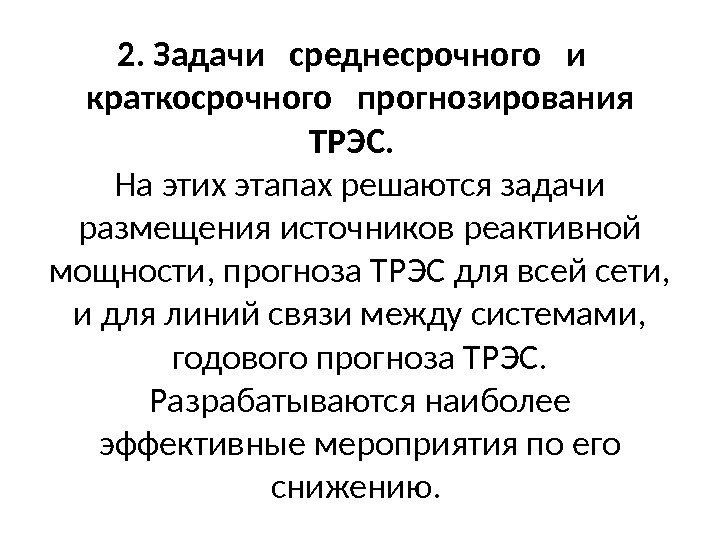

2. Задачи  среднесрочного  и  краткосрочного  прогнозирования ТРЭС. На этих этапах2. Задачи среднесрочного и краткосрочного прогнозирования ТРЭС. На этих этапах решаются задачи размещения источников реактивной мощности, прогноза ТРЭС для всей сети, и для линий связи между системами, годового прогноза ТРЭС. Разрабатываются наиболее эффективные мероприятия по его снижению.

3. Задачи  оперативных расчетов ТРЭС.  Такие расчеты определяют эффективность деятельности энергообъединений по3. Задачи оперативных расчетов ТРЭС. Такие расчеты определяют эффективность деятельности энергообъединений по экономии ТРЭС, позволяют определить районы, имеющие неучтенных потребителей электроэнергии, и т. д. Оперативные расчеты ТРЭС должны учитывать не только графики изменения мощности нагрузок, но и все переключения в схеме учитываемой электрической сети.

Системы телемеханики,  используемые для анализа ТРЭС,  включают в себя два вида каналов:Системы телемеханики, используемые для анализа ТРЭС, включают в себя два вида каналов: 1) телесигнализации 2) телеизмерений.

Каналы телесигнализации  охватывают практически все элементы схемы электроснабжения электрической системы для напряжений вышеКаналы телесигнализации охватывают практически все элементы схемы электроснабжения электрической системы для напряжений выше 35 к. В и позволяют контролировать любые изменения диспетчерской схемы.

Каналы телеизмерений  контролируют напряжения и мощности линий и наиболее важных элементов схемы электроснабжения.Каналы телеизмерений контролируют напряжения и мощности линий и наиболее важных элементов схемы электроснабжения. Системы телеизмерения устанавливаются на шинах генераторного напряжения всех станций, питающих и приемных концах линий выше 220 к. В и основных линий 220 к. В. Линии 110 к. В оснащаются системой телеизмерений в ограниченном объеме. Обязательна установка таких систем только на линиях, соединяющих энергосистемы.

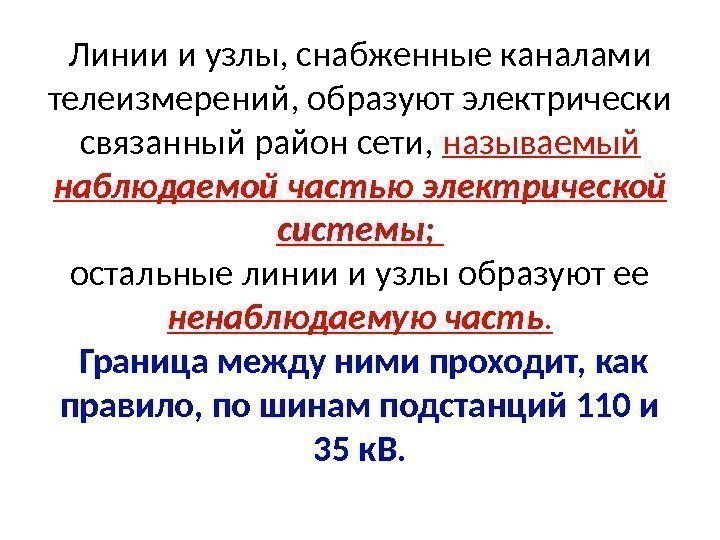

Линии и узлы, снабженные каналами телеизмерений, образуют электрически связанный район сети,  называемый наблюдаемойЛинии и узлы, снабженные каналами телеизмерений, образуют электрически связанный район сети, называемый наблюдаемой частью электрической системы; остальные линии и узлы образуют ее ненаблюдаемую часть. Граница между ними проходит, как правило, по шинам подстанций 110 и 35 к. В.

Единственным источником информации об электрических параметрах ненаблюдаемой  части являются сезонные замеры мощностей, выполняемыеЕдинственным источником информации об электрических параметрах ненаблюдаемой части являются сезонные замеры мощностей, выполняемые вручную не чаще двух раз в год. В дни сезонных замеров, как правило, снимается не более 4 — 6 точек суточного графика.

Система  информационно-методического  обеспечения для выявления резервов экономии топлива и  энергии вСистема информационно-методического обеспечения для выявления резервов экономии топлива и энергии в промышленности

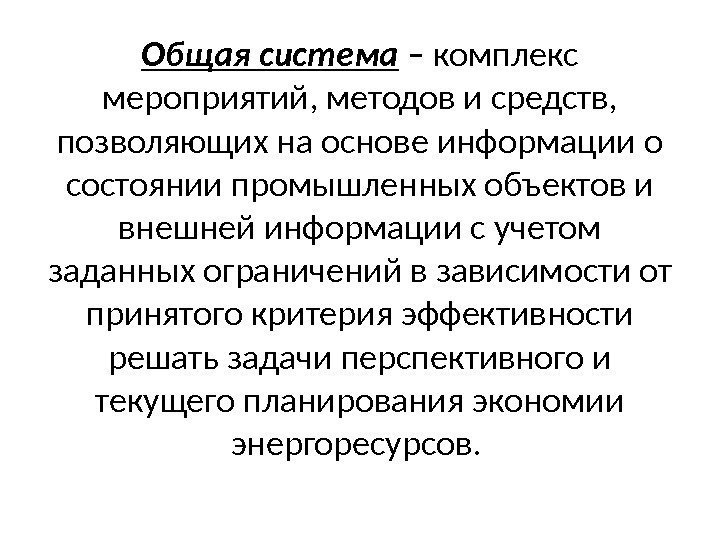

Общая система – комплекс мероприятий, методов и средств,  позволяющих на основе информации оОбщая система – комплекс мероприятий, методов и средств, позволяющих на основе информации о состоянии промышленных объектов и внешней информации с учетом заданных ограничений в зависимости от принятого критерия эффективности решать задачи перспективного и текущего планирования экономии энергоресурсов.

Общая система включает в себя следующие подсистемы:  • разработки технических решений по межотраслевымОбщая система включает в себя следующие подсистемы: • разработки технических решений по межотраслевым вопросам промышленной энергетики; • разработки новых технических решений по организации технологических процессов в различных отраслях промышленности; • реализации резервов экономии энергоресурсов; • разработки методов и форм организации и управления проблемой экономии энергоресурсов.

Виды информации Первичная – характеризует исследуемое явление на уровне установок, процессов, участков, цехов. Виды информации Первичная – характеризует исследуемое явление на уровне установок, процессов, участков, цехов. Вторичная — обобщенная (агрегированная) характеристика, результат обработки первичной информации. Внешняя – сведения, поступающие из различных звеньев управления (контрольные цифры, утвержденные нормы, планы, предписания, ценники). Внутренняя – фактические показатели работы установок, их состояние, планы по экономии энергоресурсов, перспективы развития.

Основные задачи Системы формирование информации , для контроля, анализа и оценки состояния использования энергоресурсов;Основные задачи Системы формирование информации , для контроля, анализа и оценки состояния использования энергоресурсов; обработка и получение информации для решения задач повышения эффективности энергоиспользования; разработка процедур и алгоритмов сбора и обработки входной информации, методов и алгоритмов расчета, способов и средств оформления выходной информации; постановка и решение задач получения первичной (исходной) и выходной информации, определяемой задачами Общей системы; постановка и решение задач механизации и автоматизации получения входной и выходной информации; осуществление связей между различными подсистемами Общей системы и внешними организациями.

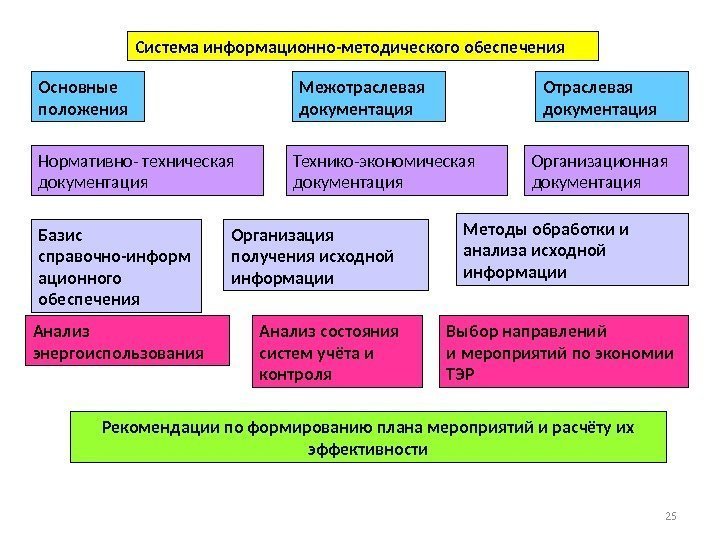

25 Система информационно-методического обеспечения Основные положения Межотраслевая документация Отраслевая документация Нормативно- техническая документация Технико-экономическая25 Система информационно-методического обеспечения Основные положения Межотраслевая документация Отраслевая документация Нормативно- техническая документация Технико-экономическая документация Организационная документация Базис справочно-информ ационного обеспечения Организация получения исходной информации Анализ энергоиспользования Методы обработки и анализа исходной информации Выбор направлений и мероприятий по экономии ТЭРАнализ состояния систем учёта и контроля Рекомендации по формированию плана мероприятий и расчёту их эффективности

Подсистема информационного обеспечения - совокупность данных,  включающих различные элементы (блоки, звенья, группы), содержащие:Подсистема информационного обеспечения — совокупность данных, включающих различные элементы (блоки, звенья, группы), содержащие: нормативные и справочные данные; накапливаемые учетные (статистические) данные; сведения, поступающие из директивных органов; результаты первичной обработки входной информации и расчетов.

К основной технической и энергетической характеристике технологических процессов и установок относятся: К основной технической и энергетической характеристике технологических процессов и установок относятся:

описание материальных и энергетических потоков;  паспорта энергетического и технологического оборудования; режимные карты веденияописание материальных и энергетических потоков; паспорта энергетического и технологического оборудования; режимные карты ведения энергетических и технологических процессов; производительность агрегатов (установок); часовой расход энергоресурсов; установленная мощность; виды, параметры и стоимость потребляемых энергоресурсов; утвержденные или проектные нормы и фактические удельные расходы энергоресурсов на производство продукции (в соответствии со структурой нормы расхода);

графики электрической и тепловой нагрузок (на уровне установок, процессов и т. д. ); эксплуатационныеграфики электрической и тепловой нагрузок (на уровне установок, процессов и т. д. ); эксплуатационные параметры оборудования; виды, параметры и агрегаты-источники ВЭР, в том числе низкопотенциальные; удельный выход ВЭР; доля и место использования ВЭР (в том числе в перспективе); технические и энергетические характеристики утилизационного оборудования.

Подсистема организационного обеспечения включает:  положения о структуре и штатах энергослужб,  об отделеПодсистема организационного обеспечения включает: положения о структуре и штатах энергослужб, об отделе главного энергетика и подразделениях энергослужб; должностные инструкции производственного персонала; положение о хозрасчете энергослужб; положение о моральном и материальном стимулировании за экономию энергоресурсов; положение о штрафных санкциях за перерасход энергоресурсов и др.

ИННОВАЦИИ В СФЕРЕ ЭНЕРГОЭФФЕКТИВНОСТИ ИННОВАЦИИ В СФЕРЕ ЭНЕРГОЭФФЕКТИВНОСТИ

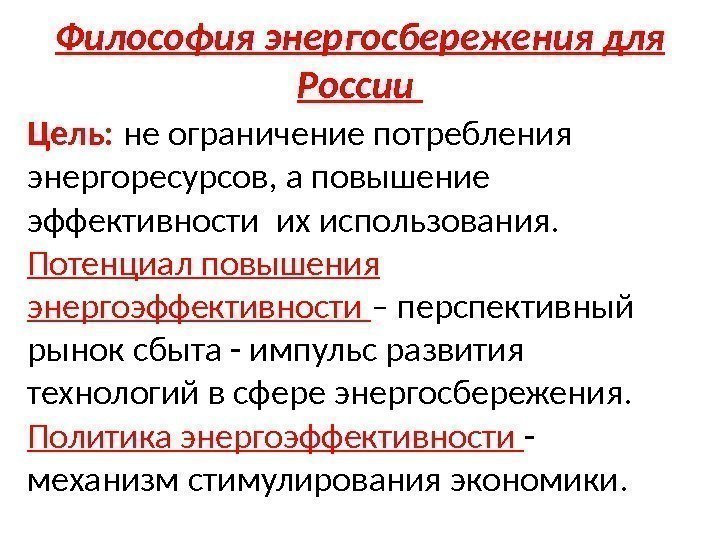

Философия энергосбережения для России Цель:  не ограничение потребления энергоресурсов, а повышение эффективности ихФилософия энергосбережения для России Цель: не ограничение потребления энергоресурсов, а повышение эффективности их использования. Потенциал повышения энергоэффективности – перспективный рынок сбыта — импульс развития технологий в сфере энергосбережения. Политика энергоэффективности — механизм стимулирования экономики.

Это произойдет, если энергосбережение будет вести к уменьшению издержек, а не к введению дополнительногоЭто произойдет, если энергосбережение будет вести к уменьшению издержек, а не к введению дополнительного финансового «оброка на энергоэффективность» для предприятий и населения, а также за счет сокращения рабочих мест.

Инновации в сфере энергосбережения  – новые продукты или технологии производства,  передачи иИнновации в сфере энергосбережения – новые продукты или технологии производства, передачи и использования электроэнергии, способствующие её сбережению на основе использования результатов научно-технического прогресса и предназначенные для коммерческой деятельности.

Составляющие инновационного потенциала энергосбережения Рыночная Экономическая Информационная. Технологическая Кадровая Социальная Финансовая. Инновационный потенциал энергосбереженияСоставляющие инновационного потенциала энергосбережения Рыночная Экономическая Информационная. Технологическая Кадровая Социальная Финансовая. Инновационный потенциал энергосбережения

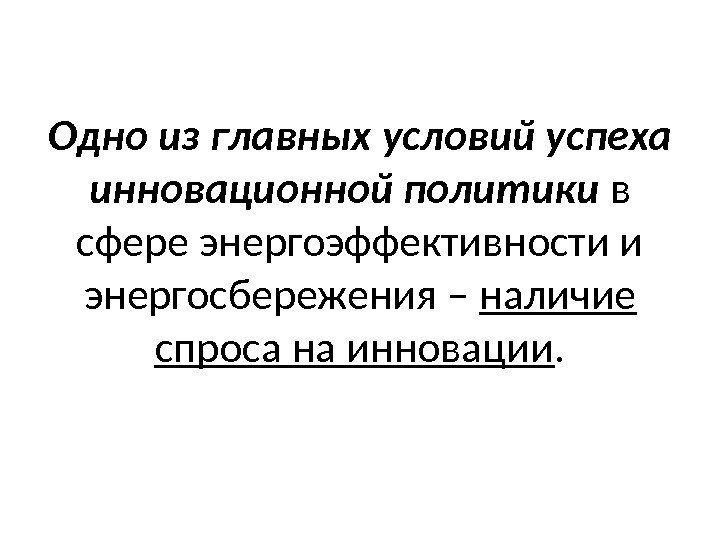

Одно из главных условий успеха инновационной политики в сфере энергоэффективности и энергосбережения – наличиеОдно из главных условий успеха инновационной политики в сфере энергоэффективности и энергосбережения – наличие спроса на инновации.

Барьеры инновационного развития Более выгодно не внедрение новых инновационных технологий, а перенос уже существующих.Барьеры инновационного развития Более выгодно не внедрение новых инновационных технологий, а перенос уже существующих. Важно избежать механистического привлечения зарубежных технологий энергосбережения. Стимулировать инновационное развитие должны заказы со стороны государства и крупных компаний.

Начальный этап - стимулирование спроса на инновации в секторах с наибольшим потенциалом потребления «энергоэффективныхНачальный этап — стимулирование спроса на инновации в секторах с наибольшим потенциалом потребления «энергоэффективных инноваций» : ЖКХ, производство и распределение тепла, бытовое потребление энергоресурсов, строительная отрасль.

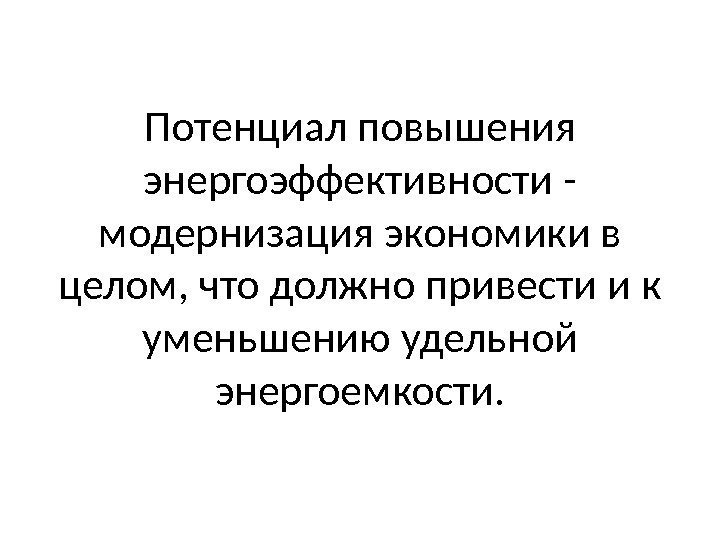

Потенциал повышения энергоэффективности - модернизация экономики в целом, что должно привести и к уменьшениюПотенциал повышения энергоэффективности — модернизация экономики в целом, что должно привести и к уменьшению удельной энергоемкости.

Системный подход к комплексной оценке эффективности инновационных энергосберегающих технологий (ИЭТ) Комплксная оценка эфективности ИЭТСистемный подход к комплексной оценке эффективности инновационных энергосберегающих технологий (ИЭТ) Комплксная оценка эфективности ИЭТ Определение набора показателей, влияющих на эффективность ИЭТ Выбор наилучших ИЭТ по принципу Парето Оценка эффективности ИЭТ методами многокритериальной оптимизации

Эффективность ИЭТ Экономическая Технологиическая  Экологиическая  Социальная Снижение себестоимости энергии,  улучшение использованияЭффективность ИЭТ Экономическая Технологиическая Экологиическая Социальная Снижение себестоимости энергии, улучшение использования ресурсов, сокращение срока окупаемости инвестиций Повышение экономичности работы оборудования, улучшение использования производствен ных мощностей, повышение надёжности, уменьшение энергоёмкости оборудования Снижение вредных выбросов и количества загрязнённых стоков, улучшение экологичности продукции, повышение эргономичност и производства Повышение безопасности условий труда, улучшение условий труда, повышение квалификации работников
