Шарошечные долота конструкции и терминология Copyright 2006 Smith International, Inc. All rights reserved. Шарошечные долота конструкции и терминология Copyright 2006 Smith International, Inc. All rights reserved.

Содержание • Анатомия шарошечных долот • Терминология • Описание физики разрушения пород • Основные Содержание • Анатомия шарошечных долот • Терминология • Описание физики разрушения пород • Основные элементы конструкции долот

Анатомия шарошечных долот - #1 Соединительная резьба Лапа Гидромониторный узел насадка Козырёк лапы Шарошка Анатомия шарошечных долот - #1 Соединительная резьба Лапа Гидромониторный узел насадка Козырёк лапы Шарошка

Анатомия шарошечных долот - #2 Крышка смазочного резервуара Защитное покрытие Наружный, калибрующий венец режущей Анатомия шарошечных долот - #2 Крышка смазочного резервуара Защитное покрытие Наружный, калибрующий венец режущей структуры Внутренний венец режущей структуры

Подшипниковые узлы Смазочный резервуар Канал для смазки Первичный (наружный) Вторичный подшипник (внутренний) подшипник Шариковый Подшипниковые узлы Смазочный резервуар Канал для смазки Первичный (наружный) Вторичный подшипник (внутренний) подшипник Шариковый подшипник Сальник

Номенклатура деталей долота с тв/сплавными вставками Зазор между резцами Пирамидальный резец внутреннего венца Внутренние Номенклатура деталей долота с тв/сплавными вставками Зазор между резцами Пирамидальный резец внутреннего венца Внутренние венцы Шарошка № 3 ШАРОШКА № 1 Резцы калибрующего венца Межвенцовая канавка Шарошка № 2

Номенклатура деталей долота с фрезерованными зубьями Шарошка № 1 Уменьшенный зуб Зубья калибрующего венца Номенклатура деталей долота с фрезерованными зубьями Шарошка № 1 Уменьшенный зуб Зубья калибрующего венца Защитное покрытие Центральная точка Межвенцовые канавки Шарошка № 2 Шарошка № 3 Зазоры по зубкам

Типы калибрующих венцов ряд по обратному конусу стандартный(одинарный)калибрующий внутренний Стандартные калибрующие ряд по обратному Типы калибрующих венцов ряд по обратному конусу стандартный(одинарный)калибрующий внутренний Стандартные калибрующие ряд по обратному конусу (off-gage row)вспомогательный основной калибрующий Trucut - калибрующие

Функции калибрующих венцов Функции калибрующих венцов

Физика разрушения пород шарошечными долотами • 2 -х фазовый процесс: § Внедрение и дробление Физика разрушения пород шарошечными долотами • 2 -х фазовый процесс: § Внедрение и дробление § Выход зубка и вынос породы

Процесс внедрения и дробления 1. удар 2. Клиновое раскалывание 3. Дробление 4. Вынос породы Процесс внедрения и дробления 1. удар 2. Клиновое раскалывание 3. Дробление 4. Вынос породы

Типичные действия • Мягкие породы : долбление - резание § Наиболее агрессивный процесс § Типичные действия • Мягкие породы : долбление - резание § Наиболее агрессивный процесс § Типичен для высокоскоростного бурения • Твёрдые породы : скалывание – дробление § Наиболее универсальный процесс § Типичен для низкоскоростного бурения

Gouging-Scraping – «копание» • Как работа лопаты в саду Gouging-Scraping – «копание» • Как работа лопаты в саду

Gouging-Scraping - примеры Gouging-Scraping - примеры

Chipping-Crushing скалывание-разрушение • Как работа зубила и молотка Chipping-Crushing скалывание-разрушение • Как работа зубила и молотка

Scraping and Crushing – профиль забоя Scraping and Crushing – профиль забоя

Особенности элементов конструкции долот Особенности элементов конструкции долот

Геометрические элементы • Непосредственно влияющие на процесс разрушения пород § Смещение осей шарошек - Геометрические элементы • Непосредственно влияющие на процесс разрушения пород § Смещение осей шарошек - Offset § Угол наклона цапфы шарошек - Journal Angle § Угол конусной поверхности шарошки - Cone Profile Angles

Bit Offset – смещение осей шарошек • Определение : § “. . Горизонтальное смещение Bit Offset – смещение осей шарошек • Определение : § “. . Горизонтальное смещение продолжения оси шарошки от центра долота. . ” • Smith Tool - измеряется в дюймах § Долота для агрессивного бурения мягких пород – обычно 3/8” (9, 1 мм) § Износoстойкие долота для бурения крепких пород обычно 1/32” (0, 76 мм)

Bit Offset - смещение осей Направление вращения Ось шарошки /подшипника/ Диаметр скважины Смещение осей Bit Offset - смещение осей Направление вращения Ось шарошки /подшипника/ Диаметр скважины Смещение осей Ось скважины

Смещение осей – долота для разных по крепости пород 8¾” F 07 IADC: 4 Смещение осей – долота для разных по крепости пород 8¾” F 07 IADC: 4 -2 -7 Y смещение: 10/32” (0. 3125”) 8¾” F 9 IADC: 8 -3 -7 Y смещение: 1/32” (0. 03125”)

Смещение и калибрующие Зона касания 8¾” F 07 38 калибрующих резцов 8¾” F 9 Смещение и калибрующие Зона касания 8¾” F 07 38 калибрующих резцов 8¾” F 9 58 калибрующих резцов

Угол наклона цапфы шарошки • Определение : Ось долота § “. . угол между Угол наклона цапфы шарошки • Определение : Ось долота § “. . угол между линией перпендикулярной к оси шарошки и вертикальной осью долота Ось шарошки Угол наклона шарошки

Угол наклона цапфы – для мягких и твердых пород Угол наклона цапфы – для мягких и твердых пород

Угол наклона цапфы – для мягких и твердых пород • Мягкие и средние породы Угол наклона цапфы – для мягких и твердых пород • Мягкие и средние породы § 32½º • Средние и крепкие породы § 36º

Угол наклона шарошек – для мягких и твердых пород 8¾” F 07 32½º Journal Угол наклона шарошек – для мягких и твердых пород 8¾” F 07 32½º Journal Angle 8¾” F 9 36º Journal Angle

Геометрия конуса шарошек • Угол переднего конуса • Угол промежуточного конуса • Угол обратного Геометрия конуса шарошек • Угол переднего конуса • Угол промежуточного конуса • Угол обратного конуса

Геометрия конуса шарошек Угол обратного конуса (калибрующий венец) Угол промежуточного конуса (средние венцы) Угол Геометрия конуса шарошек Угол обратного конуса (калибрующий венец) Угол промежуточного конуса (средние венцы) Угол переднего конуса (внутренний венец)

Детали конструкции Прочность пород мягкие Расстояние между венцами Изменения в режущей структуре долота Размер Детали конструкции Прочность пород мягкие Расстояние между венцами Изменения в режущей структуре долота Размер резцов Процесс скалывания разрушения Процесс соскабливания «копания» Изменения в проектировке долота Угол наклона шарошки Смещение осей шарошек твердые

Детали конструкции долот Детали конструкции долот

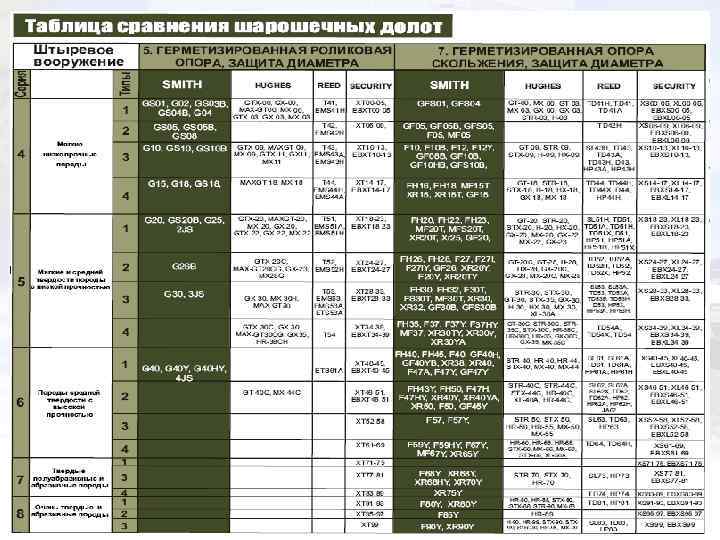

Классификация долото по IADC Классификация долото по IADC

Классификация долото по IADC Классификация долото по IADC
