Резьбовые соединения Лектор: доцент каф. 202 Дорофеев Виктор Георгиевич khai202.ho.ua
Классификация
Виды болтов и винтов
Стопорение крепёжных деталей
Стопорение
Распределение по виткам
Расчет резьбовых соединений, нагруженных отрывающими силами (раскрытие стыка не допускается) Соединение крышки и цилиндра, нагруженных изнутри давлением.
Диаграмма затяжки
Податливость болта равна сумме податливо-стей участков с различ-ной площадью попереч-ного сечения: λБ = λ1 + λ2
Податливость деталей

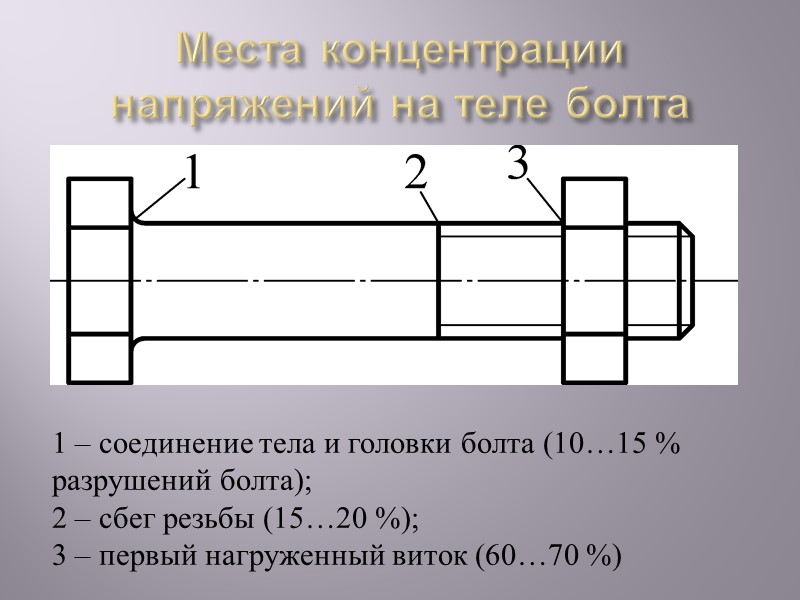

Места концентрации напряжений на теле болта 1 – соединение тела и головки болта (10…15 % разрушений болта); 2 – сбег резьбы (15…20 %); 3 – первый нагруженный виток (60…70 %)
215-2_rezybovye_soedineniya.pptx
- Количество слайдов: 30
